Pro bezpečné a správné použití si před použitím tohoto zařízení přečtěte Bezpečnostní informace. Provozní pokyny

Transkript

1 Pro bezpečné a správné použití si před použitím tohoto zařízení přečtěte Bezpečnostní informace. Provozní pokyny

2

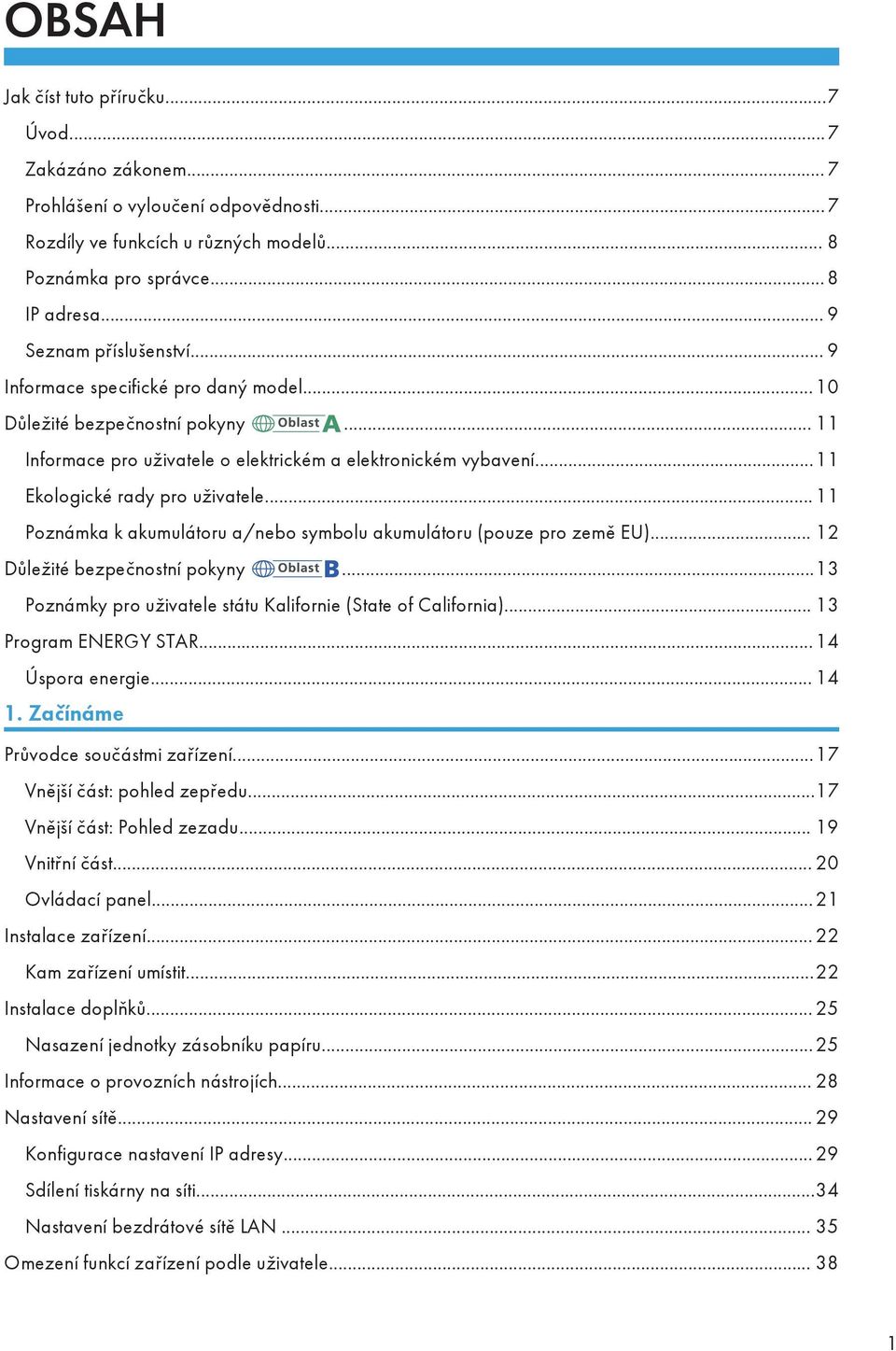

3 OBSAH Jak číst tuto příručku...7 Úvod...7 Zakázáno zákonem... 7 Prohlášení o vyloučení odpovědnosti...7 Rozdíly ve funkcích u různých modelů... 8 Poznámka pro správce... 8 IP adresa... 9 Seznam příslušenství... 9 Informace specifické pro daný model...10 Důležité bezpečnostní pokyny Informace pro uživatele o elektrickém a elektronickém vybavení...11 Ekologické rady pro uživatele Poznámka k akumulátoru a/nebo symbolu akumulátoru (pouze pro země EU) Důležité bezpečnostní pokyny...13 Poznámky pro uživatele státu Kalifornie (State of California) Program ENERGY STAR...14 Úspora energie Začínáme Průvodce součástmi zařízení...17 Vnější část: pohled zepředu...17 Vnější část: Pohled zezadu Vnitřní část Ovládací panel...21 Instalace zařízení Kam zařízení umístit...22 Instalace doplňků Nasazení jednotky zásobníku papíru...25 Informace o provozních nástrojích Nastavení sítě Konfigurace nastavení IP adresy Sdílení tiskárny na síti...34 Nastavení bezdrátové sítě LAN Omezení funkcí zařízení podle uživatele

4 Povolení nastavení omezení uživatelů Když jsou funkce zařízení omezené Doplňování papíru Podporovaný papír...43 Specifikace typů papíru...46 Nedoporučené typy papíru Oblast tisku Vkládání papíru...56 Vkládání papíru do zásobníku 1 a Vkládání papíru do bočního zásobníku...60 Vkládání obálek...61 Zadávání typu a formátu papíru a pomocí ovládacího panelu Tisk dokumentů Základní operace...67 Zrušení tiskové úlohy Dojde-li k neshodě papíru...69 Pokračovat v tisku na neodpovídající papír Resetování tiskové úlohy Tisk důvěrných dokumentů Uložení souboru důvěrného tisku Tisk souboru důvěrného tisku Odstranění souboru důvěrného tisku Kontrola zrušených úloh důvěrného tisku Přímý tisk z digitálního fotoaparátu (PictBridge)...75 Co je to PictBridge? Tisk pomocí PictBridge...75 Co lze s tímto zařízením dělat Ukončení režimu PictBridge Když nefunguje tisk v režimu PictBridge...77 Využití různých tiskových funkcí Funkce kvality tisku...78 Funkce tiskového výstupu

5 4. Konfigurace zařízení pomocí ovládacího panelu Základní operace...81 Přehled nabídek Nabídka Zadání papíru Nabídka Seznam/Test.tisk...86 Tisk konfigurační stránky Typy seznamů/hlášení...86 Nabídka Údržba...88 Nabídka Systém...89 Nabídka Host Interface (Hostitelské rozhraní) PCL Menu...96 PS Menu...98 Nabídka Jazyk Změna nabídky jazyka Konfigurace zařízení pomocí aplikace Web Image Monitor Používání aplikace Web Image Monitor Zobrazení hlavní strany Změna jazyka rozhraní Kontrola informací o systému Stavová karta Karta počitadla Karta Informace o zařízení Konfigurace systémových nastavení Karta Nast.papíru v zásobníku Karta I/O timeout (Čas.lim.I/O) Karta nastavení priority černobílého tisku Omezení funkcí zařízení podle uživatele Konfigurace nastavení sítě Karta stavu sítě Karta Konfigurace IPv Karta Síťová aplikace Karta DNS Karta Automatické ové upozornění

6 Karta SNMP Karta SMTP Karta POP Karta bezdrát. s Konfigurace nastavení IPsec Karta Globální nastavení IPsec Karta Seznam zásad IPsec Tisk seznamů/hlášení Konfigurace nastavení správce Záložka Správce Karta Resetovat nastavení Karta Zálohovat nastavení Karta Obnovit nastavení Karta Režim úspory energie Režim PCL Údržba zařízení Výměna tiskové kazety Výměna odpadní nádoby toneru Výměna komponenty Výměna pomocné přenosové jednotky Výměna zažehlovací jednotky a přenosového válečku Upozornění ohledně čištění zařízení Čištění senzoru sytosti toneru Čištění třecí podložky a podávacího válečku Čištění registračního válečku a zásobníku papíru Odstraňování problémů Odstraňování uvíznutého papíru Odstranění uvíznutého papíru Běžné problémy Problémy s podáváním papíru Problémy s kvalitou tisku Kontrola stavu zařízení Kontrola nastavení ovladače tiskárny

7 Problémy s tiskárnou Když nelze správně tisknout Když nelze tisknout čistě Když není papír řádně podáván Další potíže s tiskem Chybové & stavové zprávy na ovládacím panelu Indikátory na ovládacím panelu Dodatek Funkce a nastavení sítě dostupné v prostředí IPv Dostupné funkce Přenos pomocí IPsec Šifrování a ověřování pomocí IPsec Bezpečnostní asociace Postup konfigurace nastavení výměny šifrovacích klíčů Zadání nastavení pro výměnu šifrovacího klíče Zadávání nastavení IPsec na počítači Aktivace a deaktivace IPsec pomocí ovládacího panelu Upozornění ohledně toneru Přemísťování a přeprava zařízení Likvidace Kde se informovat Spotřební materiál Tisková kazeta Odpadní nádoba toneru Specifikace zařízení Specifikace obecných funkcí Specifikace funkce tiskárny Specifikace příslušenství Jednotka zásobníku papíru TK Informace o autorských právech nainstalovaných aplikací expat Iperf WPA Supplicant

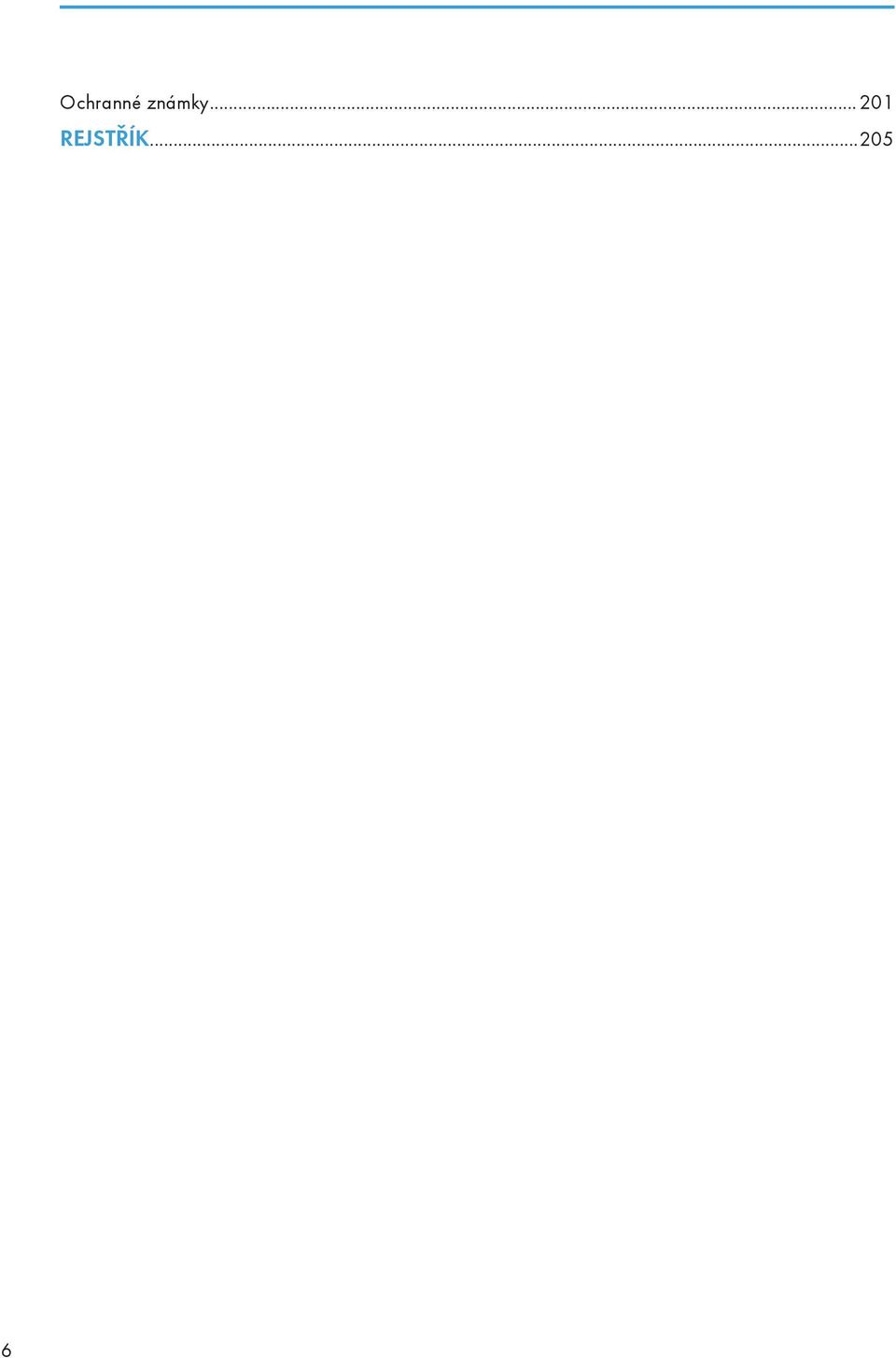

8 Ochranné známky REJSTŘÍK

9 Jak číst tuto příručku Úvod Tato příručka obsahuje podrobné instrukce a poznámky pro obsluhu a používání tohoto zařízení. Pro vaši bezpečnost a přínos si před použitím zařízení tuto příručku pozorně přečtěte. Mějte příručku při ruce pro další využití. Zakázáno zákonem Nekopírujte ani netiskněte žádné materiály, u kterých je reprodukování zakázáno zákonem. Místní zákony obecně zakazují kopírování nebo tisk následujících materiálů: bankovky, kolky, dluhopisy, listinné akcie, bankovní směnky, šeky, pasy a řidičské průkazy. Výše uvedený seznam slouží pouze jako příklad a není úplný. Za úplnost a přesnost seznamu neneseme žádnou odpovědnost. Pokud máte jakékoli dotazy ohledně legálnosti kopírování či tisku určitých materiálů, obraťte se na svého právního poradce. Prohlášení o vyloučení odpovědnosti Obsah tohoto návodu se může měnit bez předchozího upozornění. Společnost v žádném případě nenese odpovědnost za přímé, nepřímé, zvláštní, náhodné nebo následné poškození následkem manipulace nebo provozování zařízení. V maximálním rozsahu povoleném příslušnými právními předpisy, výrobce v žádném případě neodpovídá za žádné škody vyplývající z poruch tohoto zařízení, ztráty zaregistrovaných dat nebo použití nebo nepoužívání tohoto produktu a provozních příruček k němu. Ujistěte se, že si vždy kopírujete nebo máte zálohována data registrovaná v tomto zařízení. Dokumenty nebo data mohou být vymazána kvůli provozním chybám nebo poruchám nebo zařízení. V žádném případě nebude výrobce zodpovědný za jakékoliv dokumenty vytvořené vámi pomocí tohoto zařízení ani žádné výsledky z vámi zpracovaných dat. K zajištění dobré kvality výstupu doporučuje dodavatel používat výhradně originální tonery. Dodavatel není odpovědný za žádné škody nebo náklady vzniklé v důsledku používání jiných než jím dodávaných originálních součástí pro kancelářské produkty. V této příručce jsou použity dvě měrné soustavy. Některé ilustrace nebo vysvětlení v tomto manuálu se od vašeho produktu mohou lišit v důsledku vylepšení nebo změn produktu. 7

10 Rozdíly ve funkcích u různých modelů Hlavní rozdíly ve funkcích mezi různými modely jsou tyto: SP C250DN SP C252DN Typ Typ 1 Typ 2 Omezení dostupnosti funkcí Není k dispozici Dostupné Omezení uživatelů Není k dispozici Dostupné Důvěrný tisk Není k dispozici Dostupné Upozornění na potřebu výměny komponent (Zažehlovací jednotka, Přenosový váleček, Pomocný přenosový pás) Není k dispozici Dostupné Poznámka pro správce Heslo Některé konfigurace tohoto zařízení mohou být chráněny heslem, aby se zabránilo provedení změn neoprávněnými osobami. Důrazně doporučujeme vytvořit si okamžitě vlastní heslo. Níže jsou uvedeny operace, které mohou být chráněné heslem: Konfigurace nabídek [Nastavení systému], [Omezit dostupných funkcí], [Nastavení sítě], [Nastavení IPsec] nebo [Nástrojů správce] za použití aplikace Web Image Monitor Přístup k zařízení prostřednictvím aplikace Web Image Monitor není implicitně chráněn heslem. Nastavení pro vytvoření hesla naleznete ve volbě [Nastavení správce]. Podrobnosti ohledně nastavení hesla viz Str. 127 "Konfigurace nastavení správce". Omezení uživatelů Použití určitých funkcí tohoto zařízení lze povolit jen uživatelům s příslušným oprávněním. Funkce, které chcete takto omezit, a uživatele, kterým chcete po jejich přihlášení tyto funkce povolit, můžete nastavit pomocí aplikace Web Image Monitor. 8

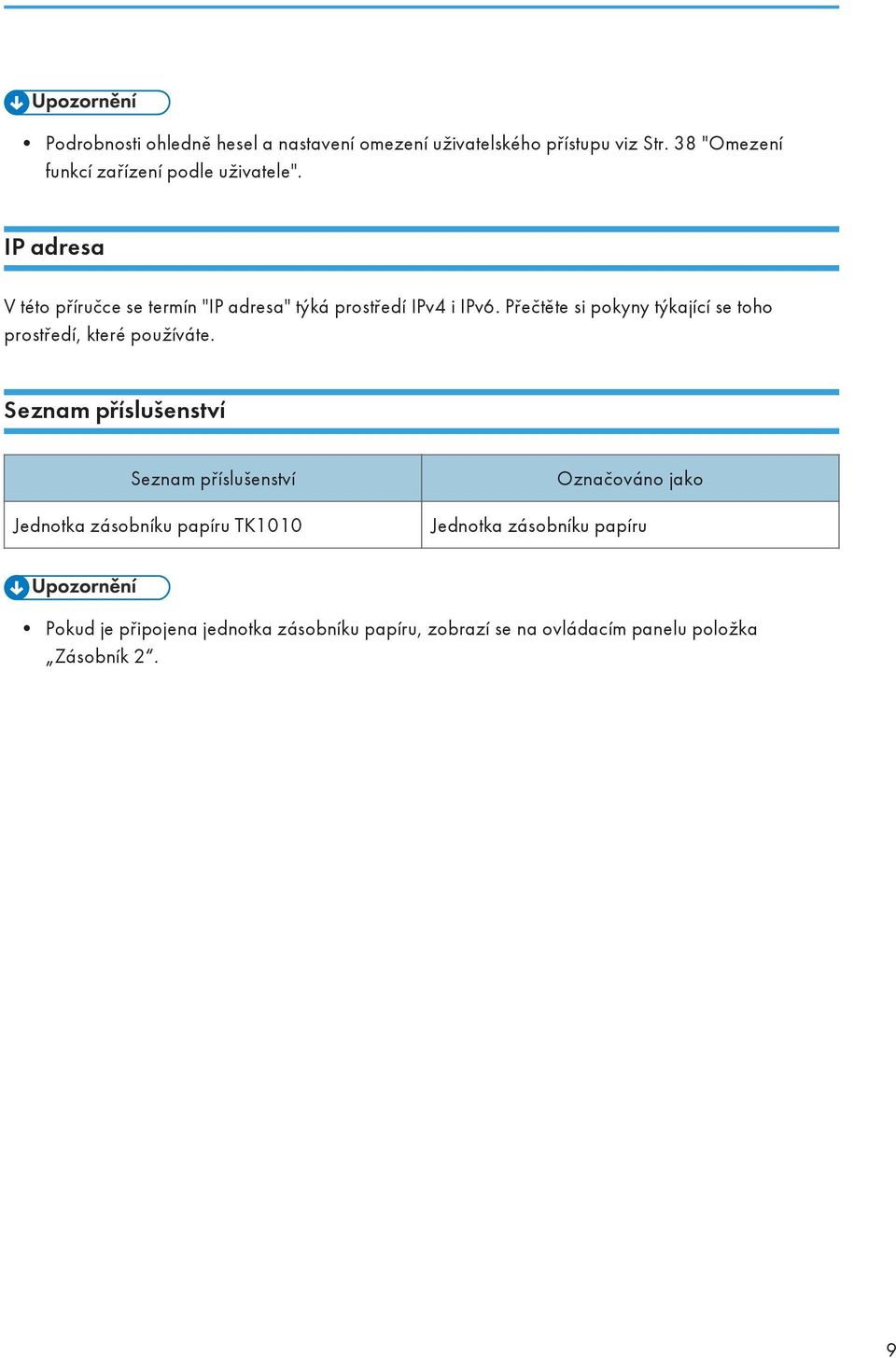

11 Podrobnosti ohledně hesel a nastavení omezení uživatelského přístupu viz Str. 38 "Omezení funkcí zařízení podle uživatele". IP adresa V této příručce se termín "IP adresa" týká prostředí IPv4 i IPv6. Přečtěte si pokyny týkající se toho prostředí, které používáte. Seznam příslušenství Seznam příslušenství Jednotka zásobníku papíru TK1010 Označováno jako Jednotka zásobníku papíru Pokud je připojena jednotka zásobníku papíru, zobrazí se na ovládacím panelu položka Zásobník 2. 9

12 Informace specifické pro daný model V této části je popsáno, jak identifikovat region, do kterého váš model patří. Na zadní straně zařízení je štítek, který se nachází v místě zobrazeném níže. Tento štítek obsahuje údaje, které identifikují region, do kterého vaše zařízení patří. Přečtěte si údaje na štítku. DAC029 Následující informace jsou specifické pro daný region. Přečtěte si informace pod symbolem, který odpovídá regionu vašeho zařízení. (Evropa a Asie) Pokud štítek obsahuje následující označení, je vaše zařízení model pro region A: KÓD XXXX V (Severní Amerika) Pokud štítek obsahuje následující označení, je vaše zařízení model pro region B: CODE XXXX V Rozměry v této příručce jsou uvedeny ve dvou měrných soustavách: metrické a palcové. Pokud máte model pro Region A, platí pro vás metrické jednotky. Pokud máte model pro Region B, platí pro vás palcové jednotky. 10

13 Důležité bezpečnostní pokyny Informace pro uživatele o elektrickém a elektronickém vybavení Uživatelé v zemích, kde byl symbol zobrazen v této části uveden ve vnitrostátním právu o shromažďování a zpracování elektronického odpadu Naše produkty obsahují vysoce kvalitní součástky a jsou určeny pro snadnou recyklaci. Naše produkty a obaly jsou označeny níže uvedeným symbolem. Symbol označuje, že tento výrobek nesmí být likvidován jako komunální odpad. Likvidace musí být prováděna samostatně prostřednictvím příslušných dostupných sběrných a vratných systémů. Dodržením těchto pokynů zajistíte, že tento výrobek bude zlikvidován správným způsobem a pomůžete snížit potenciální negativní dopady na životní prostředí a lidské zdraví, které by při nesprávném nakládání mohly vzniknout. Recyklace výrobků pomáhá chránit přírodní zdroje a životní prostředí. Podrobnější informace o sběrném a recyklačním systému pro tento produkt získáte v místě zakoupení, u vašeho prodejce nebo obchodního a servisního zástupce. Ostatní uživatelé Pokud chcete tento produkt zlikvidovat, kontaktujte prosím místní úřady, obchod, kde jste tento produkt zakoupili, místního prodejce nebo obchodního a servisního zástupce. Ekologické rady pro uživatele Uživatelé v EU, Švýcarsku a Norsku Životnost spotřebního materiálu Tyto informace naleznete v uživatelské příručce nebo na balení spotřebního materiálu. Recyklovaný papír Zařízení může používat recyklovaný papír, který je vyroben v souladu s evropskou normou EN 12281:2002 nebo DIN U produktů s využitím technologie tisku EP může zařízení tisknout 11

14 na papír gramáže 64 g/m 2, který obsahuje méně surovin a představuje významné omezení spotřeby zdrojů. Oboustranný tisk (pokud je k dispozici) Oboustranný tisk umožňuje využití obou stran listu papíru. Tím se šetří papír a snižuje velikost tištěných dokumentů tak, aby bylo použito méně listů. Doporučujeme, aby byla tato funkce povolena při každém tisku. Vratný program pro tonerové a inkoustové kazety Tonerové a inkoustové kazety pro recyklaci budou přijímány od uživatelů bez poplatku v souladu s místními předpisy. Podrobnosti o vratném programu naleznete na webové stránce níže nebo se obraťte na servisního technika. Účinné využití elektrické energie Množství elektřiny, které zařízení spotřebuje, závisí na jeho specifikacích i na způsobu jeho použití. Zařízení je navrženo tak, aby umožnilo snížit náklady na elektrickou energii přepnutím do režimu Připraven po vytištění poslední stránky. V případě potřeby lze okamžitě z tohoto režimu znovu tisknout. Nejsou-li vyžadovány další výtisky a uplyne-li určitá doba, přepne se zařízení do režimu úspory energie. V těchto režimech zařízení spotřebuje méně energie (wattů). Pokud zařízení bude opět tisknout, potřebuje o něco delší čas pro návrat z režimu úspory energie než z režimu Připraven. Pro maximální úsporu energie doporučujeme, aby bylo použito výchozí nastavení pro správu napájení. Produkty, které splňují požadavky programu Energy Star, jsou vždy energeticky výhodné. Poznámka k akumulátoru a/nebo symbolu akumulátoru (pouze pro země EU) V souladu se směrnicí o bateriích 2006/66/ES odstavec 20 Informace pro konečné uživatele Příloha II je výše uvedený symbol vytištěn na bateriích a akumulátorech. Tento symbol znamená, že v Evropské unii je nutné použité baterie a akumulátory likvidovat odděleně od domácího odpadu. V EU existují systémy tříděného odpadu nejen pro použité elektrické a elektronické výrobky, ale i pro baterie a akumulátory. Likvidujte je podle pravidel a zákonů místního sběrného střediska. 12

15 Důležité bezpečnostní pokyny Poznámky pro uživatele státu Kalifornie (State of California) Chloristanové materiály - vyžadují zvláštní zacházení. Viz: perchlorate 13

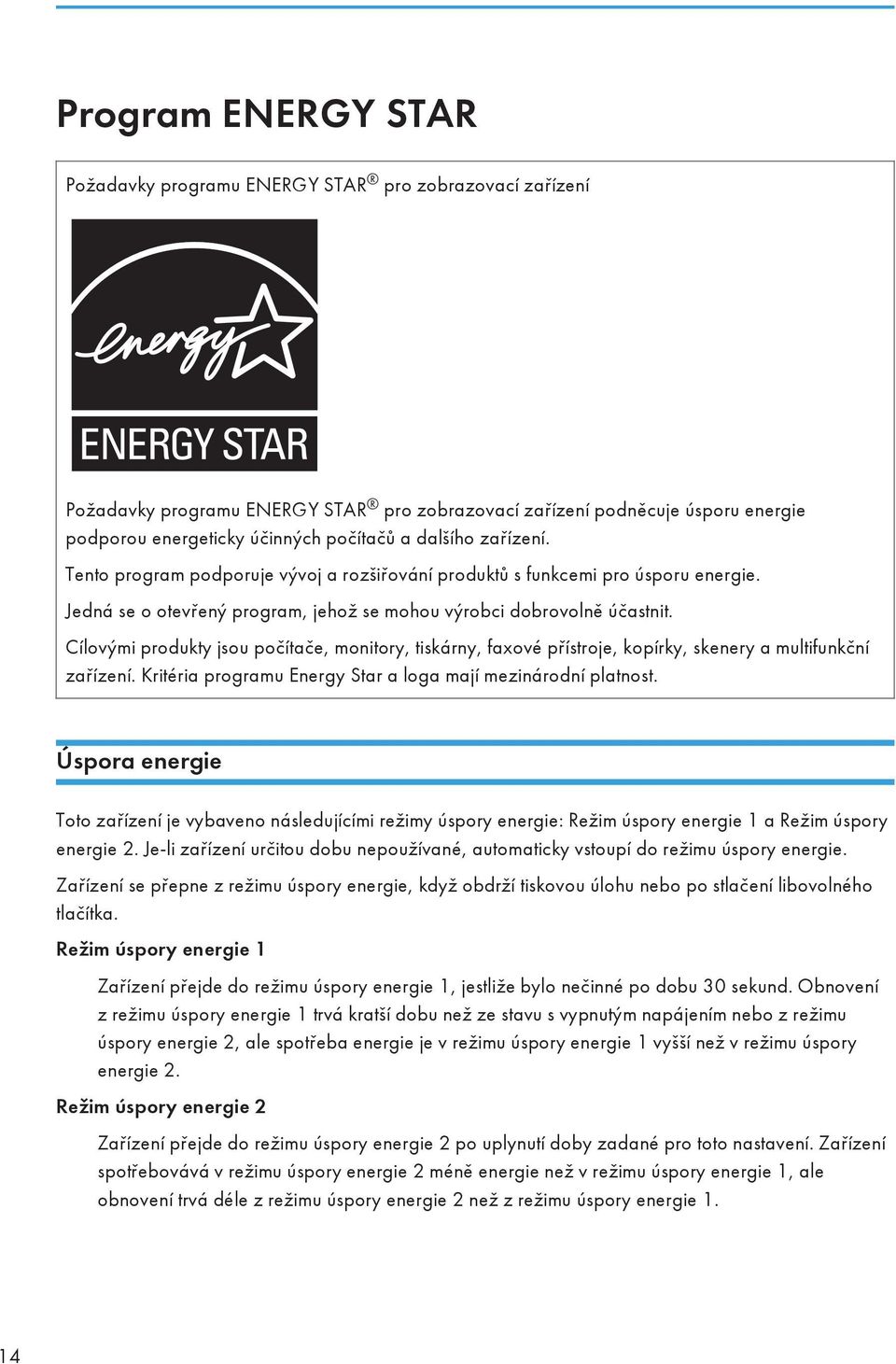

16 Program ENERGY STAR Požadavky programu ENERGY STAR pro zobrazovací zařízení Požadavky programu ENERGY STAR pro zobrazovací zařízení podněcuje úsporu energie podporou energeticky účinných počítačů a dalšího zařízení. Tento program podporuje vývoj a rozšiřování produktů s funkcemi pro úsporu energie. Jedná se o otevřený program, jehož se mohou výrobci dobrovolně účastnit. Cílovými produkty jsou počítače, monitory, tiskárny, faxové přístroje, kopírky, skenery a multifunkční zařízení. Kritéria programu Energy Star a loga mají mezinárodní platnost. Úspora energie Toto zařízení je vybaveno následujícími režimy úspory energie: Režim úspory energie 1 a Režim úspory energie 2. Je-li zařízení určitou dobu nepoužívané, automaticky vstoupí do režimu úspory energie. Zařízení se přepne z režimu úspory energie, když obdrží tiskovou úlohu nebo po stlačení libovolného tlačítka. Režim úspory energie 1 Zařízení přejde do režimu úspory energie 1, jestliže bylo nečinné po dobu 30 sekund. Obnovení z režimu úspory energie 1 trvá kratší dobu než ze stavu s vypnutým napájením nebo z režimu úspory energie 2, ale spotřeba energie je v režimu úspory energie 1 vyšší než v režimu úspory energie 2. Režim úspory energie 2 Zařízení přejde do režimu úspory energie 2 po uplynutí doby zadané pro toto nastavení. Zařízení spotřebovává v režimu úspory energie 2 méně energie než v režimu úspory energie 1, ale obnovení trvá déle z režimu úspory energie 2 než z režimu úspory energie 1. 14

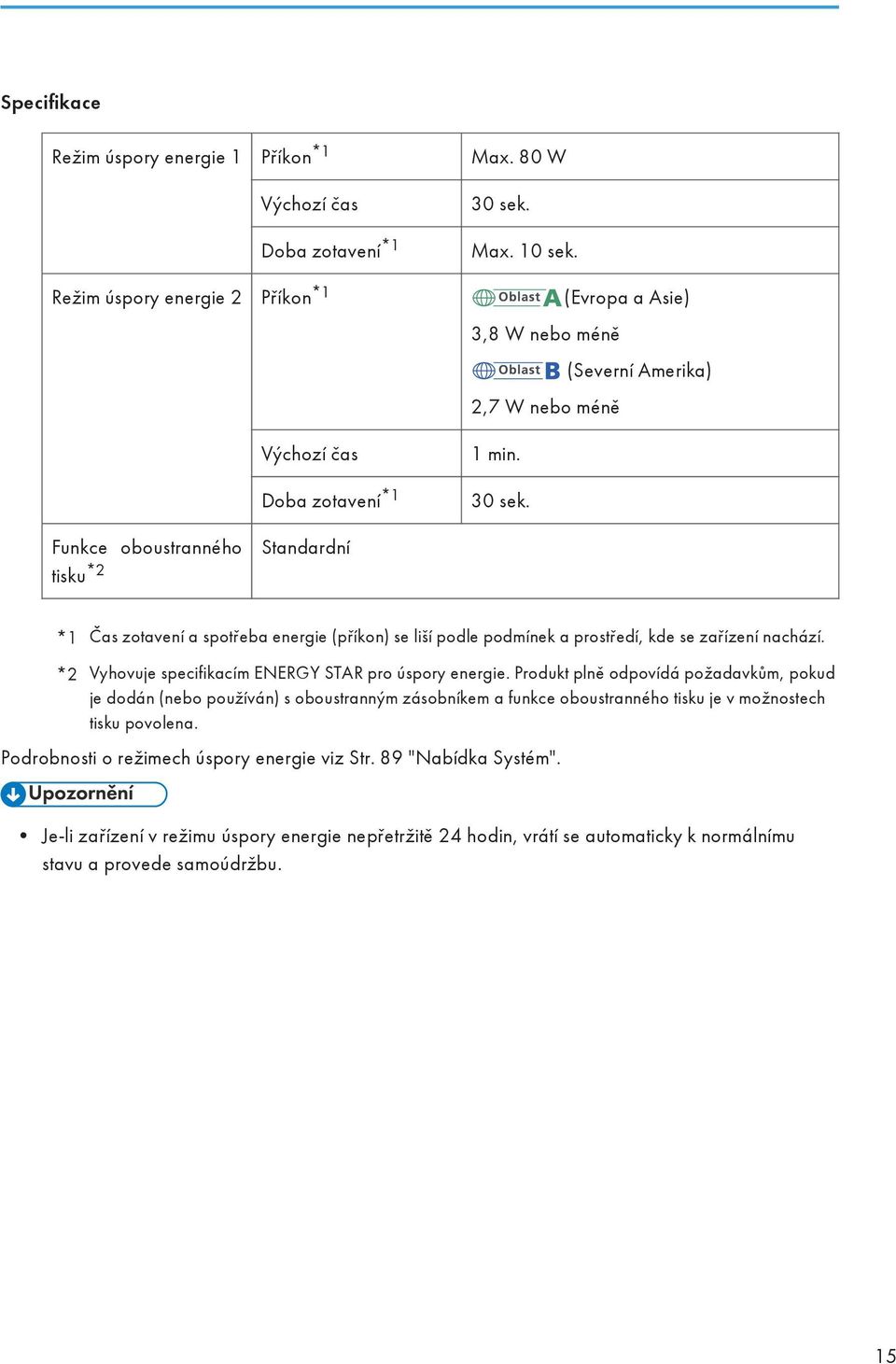

17 Specifikace Režim úspory energie 1 Příkon *1 Max. 80 W Výchozí čas Doba zotavení *1 30 sek. Max. 10 sek. Režim úspory energie 2 Příkon *1 (Evropa a Asie) 3,8 W nebo méně (Severní Amerika) 2,7 W nebo méně Výchozí čas Doba zotavení *1 1 min. 30 sek. Funkce oboustranného tisku *2 Standardní *1 Čas zotavení a spotřeba energie (příkon) se liší podle podmínek a prostředí, kde se zařízení nachází. *2 Vyhovuje specifikacím ENERGY STAR pro úspory energie. Produkt plně odpovídá požadavkům, pokud je dodán (nebo používán) s oboustranným zásobníkem a funkce oboustranného tisku je v možnostech tisku povolena. Podrobnosti o režimech úspory energie viz Str. 89 "Nabídka Systém". Je-li zařízení v režimu úspory energie nepřetržitě 24 hodin, vrátí se automaticky k normálnímu stavu a provede samoúdržbu. 15

18 16

19 1. Začínáme Průvodce součástmi zařízení Tato část uvádí názvy různých částí na přední a zadní straně zařízení a stručně popisuje jejich funkce. Vnější část: pohled zepředu DAC Horní kryt Tento kryt je nutné otevřít při výměně tiskové kazety. 2. Ovládací panel Obsahuje tlačítka pro ovládání zařízení a kontrolky zobrazující jeho stav. 3. Hlavní spínač Tímto spínačem zapnete nebo vypnete napájení. 4. Zarážka Při tisku na velké množství papíru naráz vytáhněte tuto zarážku, aby papír nepřepadával. Zarážku lze nastavit na formát A4/Letter nebo Legal. 5. Standardní zásobník Doručené listy jsou zde vyskládány potištěnou stranou dolů. 17

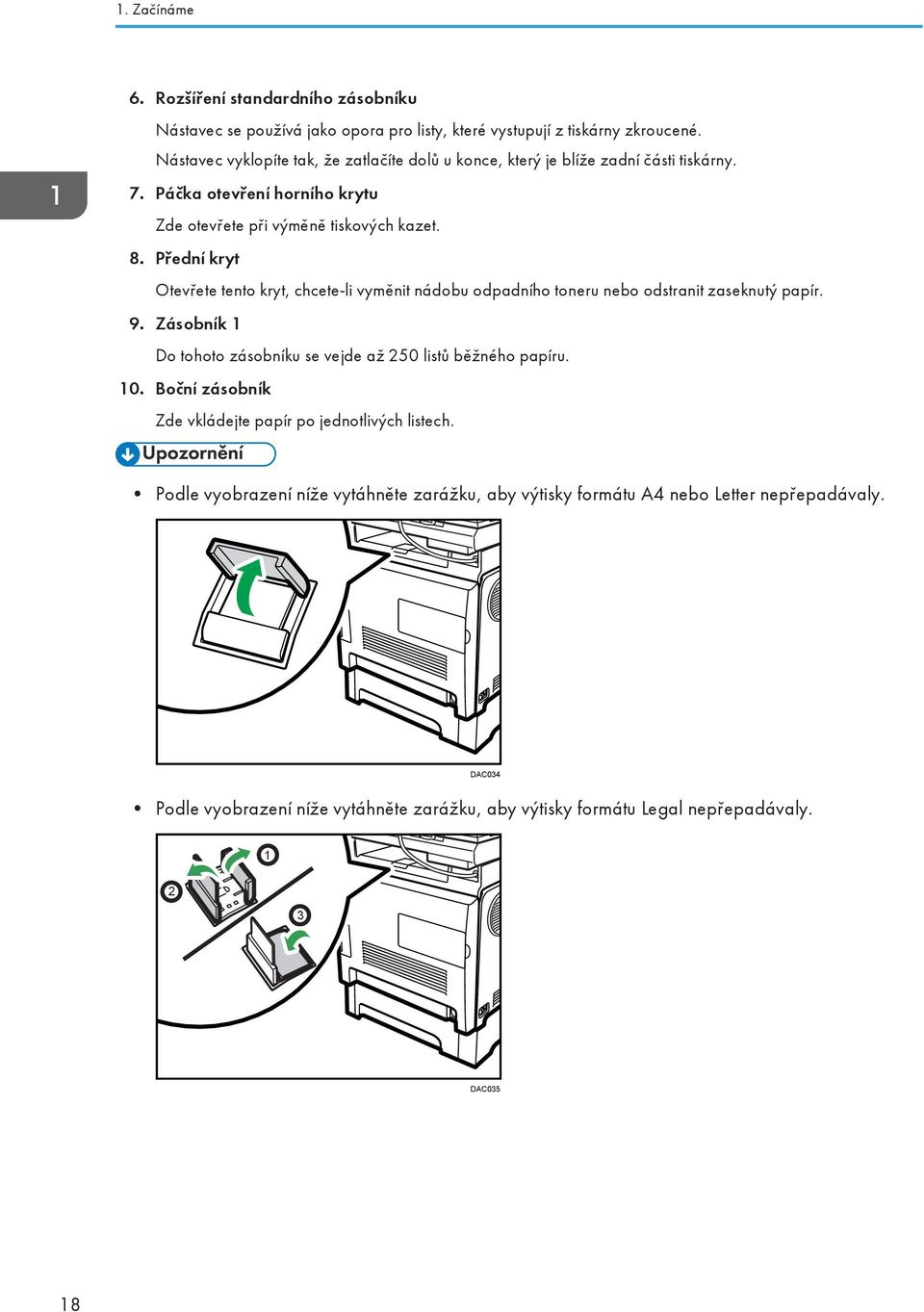

20 1. Začínáme 6. Rozšíření standardního zásobníku Nástavec se používá jako opora pro listy, které vystupují z tiskárny zkroucené. Nástavec vyklopíte tak, že zatlačíte dolů u konce, který je blíže zadní části tiskárny. 7. Páčka otevření horního krytu Zde otevřete při výměně tiskových kazet. 8. Přední kryt Otevřete tento kryt, chcete-li vyměnit nádobu odpadního toneru nebo odstranit zaseknutý papír. 9. Zásobník 1 Do tohoto zásobníku se vejde až 250 listů běžného papíru. 10. Boční zásobník Zde vkládejte papír po jednotlivých listech. Podle vyobrazení níže vytáhněte zarážku, aby výtisky formátu A4 nebo Letter nepřepadávaly. DAC034 Podle vyobrazení níže vytáhněte zarážku, aby výtisky formátu Legal nepřepadávaly DAC035 18

21 Průvodce součástmi zařízení Vnější část: Pohled zezadu DAC Páčka otevření předního krytu Přední kryt otevřete zatáhnutím za tuto páčku na pravé straně zařízení. 2. Kryt kabelů Sejměte tento kryt, když k zařízení připojujete kabely. 3. Port sítě Ethernet K připojení zařízení do sítě pomocí kabelu síťového rozhraní. 4. Hostitelské rozhraní USB Propojte zařízení a digitální fotoaparát pomocí kabelu USB. Obrázky z fotoaparátu můžete tisknout přímo, bez připojení k počítači. 5. Port USB Pro připojení zařízení k počítači pomocí USB kabelu. 6. Napájecí zásuvka K připojení napájecího kabelu k zařízení. 7. Zadní kryt Při vkládání papíru delšího než A4 do zásobníku 1 sejměte tento kryt. 19

22 1. Začínáme Vnitřní část DAC Tiskové kazety Nainstalujte tiskové kazety do zadní části zařízení v pořadí azurová (C), purpurová (M), žlutá (Y) a černá (K). Když je třeba vyměnit tiskové kazety nebo připravit nové, na displeji se objevují zprávy. 2. Páčky zažehlovací jednotky Když tisknete na obálky, přesuňte obě páčky dolů. 3. Zažehlovací jednotka Zažehluje toner do papíru. Při odstraňování uvízlého papíru může být nutné pohnout s touto jednotkou. 4. Odpadní nádoba toneru Shromažďuje odpadní toner, který vzniká při tisku. 5. Přenosová jednotka Jednotku musíte odstranit při výměně odpadní nádoby toneru. Podrobnosti ohledně zpráv zobrazujících se na displeji, když je třeba výměnit spotřební materiál, viz Str. 176 "Chybové & stavové zprávy na ovládacím panelu". 20

23 Průvodce součástmi zařízení Ovládací panel DAC Tlačítko [Stop/Start] Stiskem tohoto tlačítka zastavíte příjem dat přicházejících z počítače. 2. Tlačítko [Zrušit úlohu] Stiskem tohoto tlačítka zrušíte právě probíhající nebo právě přijatou tiskovou úlohu. 3. Tlačítko [Menu] Stiskem tohoto tlačítka můžete nastavit nebo zkontrolovat nastavení zařízení. Opětovným stiskem tlačítka [Menu] se vrátíte na úvodní obrazovku. 4. Displej Zobrazuje aktuální stav a zprávy. 5. Tlačítko [Escape] Stisknutím tohoto tlačítka zrušíte akci nebo se vrátíte k předchozí obrazovce. 6. Tlačítko [OK] Tímto tlačítkem můžete potvrdit nastavení a nastavené hodnoty či se přesunout do následující úrovně nabídky. 7. Posuvná tlačítka Stiskem posunete obrazovku nebo upravíte hodnoty. 8. Indikátor příjmu dat Bliká během příjmu dat z počítače. Indikátor vstupu dat svítí, když jsou v tiskárně data pro tisk. 9. Indikátor výstrahy Svítí červeně při jakékoli chybě. Zkontrolujte zobrazené chybové hlášení. Bliká žlutě, když už skoro došel toner. 10. Indikátor napájení Indikátor zůstane rozsvícený, pokud je zařízení zapnuto. Nesvítí při vypnutém napájení. Barva ovládacího panelu se může lišit v závislosti na modelu. 21

24 1. Začínáme Instalace zařízení Kam zařízení umístit Podmínky v okolí zařízení mají velký vliv na jeho výkon, proto volte jeho umístění uvážlivě. V blízkosti tohoto zařízení nepoužívejte hořlavé spreje ani rozpouštědla. Pokud byste tak učinili, vystavili byste se riziku požáru nebo úrazu elektrickým proudem. Na toto zařízení nebo do jeho blízkosti neumisťujte vázy, květiny v květináčích, šálky, toaletní potřeby, léky, malé kovové předměty ani nádoby obsahující vodu či jiné tekutiny. Pokud se při vylití nebo rozsypání jejich dostane obsah do zařízení, hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Zařízení nesmí být ve vlhkém a prašném prostředí. V takových případech by mohlo dojít k požáru nebo k úrazu elektrickým proudem Zařízení neumísťujte na nepevný nebo nerovný povrch. V případě převrácení může dojít ke zranění. Neumísťujte na zařízení těžké předměty. Zařízení by se mohlo převrhnout a způsobit zranění. Zařízení uchovávejte v místě s optimálními podmínkami okolního prostředí. Používání zařízení v prostředí, jehož podmínky jsou mimo doporučený rozsah vlhkosti a teploty, může vést k riziku požáru. V okolí zástrčky nesmí být prach. Nahromaděný prach může způsobit nebezpečí požáru. Ujistěte se, že místnost, kde zařízení používáte, je dobře odvětraná a prostorná. Dostatečné větrání je zvláště důležité při velkém vytížení zařízení. Neblokujte větrací otvory zařízení. Mohlo by dojít k přehřátí vnitřních součástí a k následnému požáru. Nepoužívejte zařízení v solném prostředí a tam, kde jsou korozivní plyny. Rovněž nepoužívejte toto zařízení v místech, kde se pracuje s chemikáliemi (např. laboratoře), může zde dojít k poruše zařízení. 22

25 Instalace zařízení Prostor požadovaný pro instalaci Doporučené (nebo minimální) požadavky na prostor jsou následující: 33 cm (13 palců) 20 cm (7,9 palců) 10 cm (4 palců) 70 cm (27,6 palců) 10 cm (4 palců) DAC021 Optimální okolní podmínky Povolený a doporučený rozsah teplot a vlhkosti: DAC581 Bílá oblast: Povolený rozsah Šedá oblast: Doporučený rozsah Chcete-li se vyhnout nepříjemnému nahromadění ozónu, umístěte toto zařízení do velké a dobře větrané místnosti, v níž je výměna vzduchu větší než 30 m 3 za hodinu na jednu osobu. Podmínky, které je třeba vyloučit Prostory vystavené přímému slunečnímu světlu nebo silnému světlu Prašné prostory 23

26 1. Začínáme Místa s výskytem korozivních plynů Prostory, které jsou nadměrně chladné, horké, nebo vlhké Prostory přímo vystavené proudu studeného vzduchu, chladného vzduchu, nebo vzduchu pokojové teploty z klimatizačních jednotek Prostory přímo vystavené sálavému teplu z topení Místa blízko klimatizace, topení nebo zvlhčovačů Místa blízko jiných elektronických zařízení Místa, která jsou vystavena častým silným vibracím Ventilace Při delším používání tohoto stroje v uzavřeném prostoru bez dobré ventilace nebo tisku velkého množství výtisků můžete zaznamenat zvláštní zápach. To by mohlo způsobit, že papír na výstupu vydává také zvláštní zápach. Při zjištění zvláštního zápachu pravidelně větrejte, abyste udrželi pracoviště příjemné. Natočte zařízení tak, že nevětrá přímo směrem k lidem. Větrání by mělo být na hodnotě více než 30 m 3 /hod./osoba. Nové zařízení vydává zápach Pokud je zařízení nové, může vydávat ojedinělý zápach. Zápach odezní přibližně po týdnu. Při zjištění zvláštního zápachu dostatečně větrejte a měňte vzduch v místnosti. Požadavky na napájení (hlavně Evropa a Asie) V, 6 A, 50/60 Hz (hlavně Severní Amerika) V, 11 A, 60 Hz Dbejte prosím na to, abyste napájecí šňůru zapojili do zdroje napájení uvedeného výše. 24

27 Instalace doplňků Instalace doplňků Tato část vysvětluje instalaci doplňků. Nasazení jednotky zásobníku papíru Dotýkáním se kolíků zástrčky napájecího kabelu kovovým předmětem vzniká riziko požáru a úrazu elektrickým proudem. Je nebezpečné manipulovat se zástrčkou napájecího kabelu mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem. Před instalací nebo odebíráním doplňkového příslušenství vytáhněte vždy síťovou šňůru ze zásuvky a nechte hlavní jednotku úplně vychladnout. Nedodržení těchto pokynů by mohlo mít za následek popáleniny. Hmotnost zařízení je přibližně 23,8 kg (52,5 lb). Při přemisťování zařízení použijte vsazená držadla na obou stranách a pomalu jej za ně zvedněte ve dvou. V případě upuštění se může tiskárna rozbít nebo způsobit poranění. Nedbalé zdvihnutí jednotky zásobníku papíru nebo její pád může způsobit poranění. Před přemisťováním zařízení odpojte napájecí kabel ze zásuvky. Při prudkém vytažení může dojít k jeho poškození. Poškozené zástrčky a kabely mohou vést k úrazu elektrickým proudem nebo požáru. Zásobník 1 je vyžadován k tisku pomocí volitelné jednotky zásobníku papíru. Bez zásobníku 1 dojde k zaseknutí papíru. Zařízení musí zvedat vždy dvě osoby. Zařízení nezvedejte za zásobník. 25

28 1. Začínáme 1. Zkontrolujte, zda balení obsahuje jednotku zásobníku papíru. DAC Vypněte zařízení hlavním spínačem a vytáhněte zástrčku napájecího kabelu ze zásuvky. 3. Odstraňte z volitelné jednotky zásobníku papíru samolepicí pásky. 4. Při zdvihání zařízení použijte držadla vsazená na obou stranách zařízení. DAC048 DAC020 26

29 Instalace doplňků 5. Z volitelné jednotky zásobníku papíru vystupují tři svislé kolíky. Přiložte nad ně otvory na spodní straně zařízení a poté tiskárnu opatrně položte. DAC Po instalaci doplňkové jednotky zásobníku papíru vytiskněte konfigurační stránku a ověřte nastavení zařízení. Je-li vše nainstalováno správně, na konfigurační stránce se objeví "Zásobník 2" pod "Vstup papíru". Po instalaci volitelné jednotky zásobníku papíru vyberte v ovladači tiskárny zásobník 2. Podrobnosti viz nápověda tiskárny. Pokud je zařízení uvedeno ve sloupci konfiguračních možností, bylo již správně nainstalováno. Pokud se nepodařilo doplňkovou jednotku zásobníku papíru řádně nainstalovat, opakujte celý postup. Pokud problém trvá, kontaktujte prodejního nebo servisního zástupce. Pro podrobnosti k tisku konfigurační stránky viz Str. 86 "Nabídka Seznam/Test.tisk". 27

30 1. Začínáme Informace o provozních nástrojích Tato část popisuje provozní nástroje tohoto zařízení. Ovládací panel Ovládací panel obsahuje dotykový displej a tlačítka pro ovládání zařízení. Pomocí ovládacího panelu můžete měnit rozličná nastavení zařízení. Podrobnosti ohledně ovládacího panelu viz Str. 81 "Konfigurace zařízení pomocí ovládacího panelu". Web Image Monitor Kontrolovat stav zařízení nebo konfigurovat jeho nastavení můžete prostřednictvím aplikace Web Image Monitor. Podrobnosti ohledně použití aplikace Web Image Monitor viz Str. 101 "Konfigurace zařízení pomocí aplikace Web Image Monitor". 28

31 Nastavení sítě Nastavení sítě V této části je popsána konfigurace požadovaných nastavení pro použití zařízení v síti. Konfigurace nastavení IP adresy Postup při konfiguraci nastavení sítě se liší v závislosti na tom, zda jsou IP adresy přiřazeny automaticky sítí (DHCP) nebo jsou zadávány ručně. Stisknutím [Escape] můžete přejít na předchozí úroveň nabídky. Vyžaduje-li vaše síťové prostředí specifickou přenosovou rychlost, která není automaticky detekována, zadejte ji v položce [Rychlost ethernetu] v [Nastavení sítě]. Nejprve nastavte IP adresu, až potom nainstalujte ovladač. Podrobnosti ohledně instalace ovladače viz Průvodce instalací ovladače. Pro podrobnosti k tisku konfigurační stránky viz Str. 86 "Nabídka Seznam/Test.tisk". Nastavení zařízení k automatickému příjmu adresy IPv4 K tomu, aby zařízení dostalo adresu IPv4 automaticky, je v síti nezbytný server DHCP. 1. Zapněte zařízení. 2. Stiskněte tlačítko [Menu]. CER Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Host Interface] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Nastavení sítě] a poté stiskněte tlačítko [OK]. 29

32 1. Začínáme 5. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [IPv4 Config.] a poté stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] vyberte [DHCP] a poté stiskněte tlačítko [OK]. 7. Stisknutím tlačítka [ ] nebo [ ] vyberte [Aktivní] a poté stiskněte tlačítko [OK]. 8. Stiskem tlačítka [Menu] se vrátíte na úvodní displej. 9. Pokud potřebujete zařízení restartovat, vypněte napájení a opět je zapněte. 10. Vytiskněte konfigurační stránku pro kontrolu nastavení. Nastavení adresy IPv4 se objeví pod TCP/IP na konfigurační stránce. Přidělení adresy IPv4 zařízení ručně Adresu IPv4 přidělenou zařízení nesmí používat žádné jiné zařízení v téže síti. 1. Zapněte zařízení. 2. Stiskněte tlačítko [Menu]. CER Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Host Interface] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Nastavení sítě] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [IPv4 Config.] a poté stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] vyberte [DHCP] a poté stiskněte tlačítko [OK]. 7. Tlačítkem [ ] nebo [ ] zvolte [Neaktivní] a poté stiskněte tlačítko [OK]. 8. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [IP adresa] a poté stiskněte tlačítko [OK]. Zobrazí se stávající adresa IPv4. 9. Pomocí tlačítek [ ] a [ ] zadejte adresu IPv4 zařízení. Pro přechod do následujícího pole stiskněte tlačítko [OK]. 30

33 Nastavení sítě Pro návrat do předchozího pole stiskněte tlačítko [Escape]. 10. Stiskněte tlačítko [OK]. 11. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Maska podsítě] a poté stiskněte tlačítko [OK]. Zobrazí se stávající maska podsítě. 12. Pomocí tlačítek [ ] a [ ] zadejte masku podsítě. Pro přechod do následujícího pole stiskněte tlačítko [OK]. Pro návrat do předchozího pole stiskněte tlačítko [Escape]. 13. Stiskněte tlačítko [OK]. 14. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Adresa brány] a poté stiskněte tlačítko [OK]. Zobrazí se stávající adresa brány. 15. Pomocí tlačítek [ ] a [ ] zadejte adresu brány. Pro přechod do následujícího pole stiskněte tlačítko [OK]. Pro návrat do předchozího pole stiskněte tlačítko [Escape]. 16. Stiskněte tlačítko [OK]. 17. Stiskem tlačítka [Menu] se vrátíte na úvodní displej. 18. Pokud potřebujete zařízení restartovat, vypněte napájení a opět je zapněte. 19. Vytiskněte konfigurační stránku pro kontrolu nastavení. Nastavení adresy IPv4 se objeví pod TCP/IP na konfigurační stránce. Pokud je aktivní [DHCP], nepoužívá se manuálně konfigurované nastavení adresy IPv4. Nastavení zařízení na automatické přijetí adresy IPv6 K tomu, aby zařízení dostalo adresu IPv6 automaticky, je v síti nezbytný server DHCP. 1. Zapněte zařízení. 31

34 1. Začínáme 2. Stiskněte tlačítko [Menu]. CER Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Host Interface] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Nastavení sítě] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] zvolte volbu [IPv6 Config.] a poté stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [IPv6] a poté stiskněte tlačítko [OK]. 7. Stisknutím tlačítka [ ] nebo [ ] vyberte [Aktivní] a poté stiskněte tlačítko [OK]. 8. Stisknutím tlačítka [ ] nebo [ ] vyberte [DHCP] a poté stiskněte tlačítko [OK]. 9. Stisknutím tlačítka [ ] nebo [ ] vyberte [Aktivní] a poté stiskněte tlačítko [OK]. 10. Stiskem tlačítka [Menu] se vrátíte na úvodní displej. 11. Pokud potřebujete zařízení restartovat, vypněte napájení a opět je zapněte. 12. Vytiskněte konfigurační stránku pro kontrolu nastavení. Nastavení adresy IPv6 se objeví v položce Konfigurace IPv6 na konfigurační stránce. Přidělení adresy IPv6 zařízení ručně Adresu IPv6 přidělenou zařízení nesmí používat žádné jiné zařízení v téže síti. 1. Zapněte zařízení. 32

35 Nastavení sítě 2. Stiskněte tlačítko [Menu]. CER Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Host Interface] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Nastavení sítě] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] zvolte volbu [IPv6 Config.] a poté stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [IPv6] a poté stiskněte tlačítko [OK]. 7. Stisknutím tlačítka [ ] nebo [ ] vyberte [Aktivní] a poté stiskněte tlačítko [OK]. 8. Stisknutím tlačítka [ ] nebo [ ] vyberte [DHCP] a poté stiskněte tlačítko [OK]. 9. Tlačítkem [ ] nebo [ ] zvolte [Neaktivní] a poté stiskněte tlačítko [OK]. 10. Stisknutím tlačítka [ ] nebo [ ] zvolte volbu [Manual Address] a poté stiskněte tlačítko [OK]. 11. Stisknutím tlačítka [ ] nebo [ ] zvolte volbu [Manual Address] a poté stiskněte tlačítko [OK]. 12. Pomocí tlačítek [ ] a [ ] zadejte adresu IPv6 zařízení. Pro přechod do následujícího pole stiskněte tlačítko [OK]. Pro návrat do předchozího pole stiskněte tlačítko [Escape]. 13. Stiskněte tlačítko [OK]. 14. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Délka předčíslí] a poté stiskněte tlačítko [OK]. 15. Pomocí tlačítek [ ] a [ ] zadejte délku předčíslí a pak stiskněte tlačítko [OK]. 16. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Adresa brány] a poté stiskněte tlačítko [OK]. 17. Pomocí tlačítek [ ] a [ ] zadejte adresu brány. Pro přechod do následujícího pole stiskněte tlačítko [OK]. Pro návrat do předchozího pole stiskněte tlačítko [Escape]. 18. Stiskněte tlačítko [OK]. 33

36 1. Začínáme 19. Stiskem tlačítka [Menu] se vrátíte na úvodní displej. 20. Pokud potřebujete zařízení restartovat, vypněte napájení a opět je zapněte. 21. Vytiskněte konfigurační stránku pro kontrolu nastavení. Nastavení adresy IPv6 se objeví v položce Konfigurace IPv6 na konfigurační stránce. Sdílení tiskárny na síti Tato část popisuje konfiguraci tohoto zařízení jako síťové tiskárny Windows. Nastavením síťové tiskárny lze povolit klientům sítě použití zařízení. Pokud chcete měnit vlastnosti tiskárny, potřebujete oprávnění přístupu ke správě tiskáren. Prihlaste se pomocí účtu ze skupiny typu Správce. Následující postup je platný pro Windows 7. V rámci jiných operačních systémů se může postup mírně lišit. 1. V nabídce [Start] klikněte na položku [Zařízení a tiskárny]. Pokud používáte počítač s operačním systémem Windows 8 nebo Windows Server 2012, klikněte na [Hledat] na nabídce Charms Bar (šém) a poté na [Ovládací panely]. Jakmile se zobrazí okno [Ovládací panely], klikněte na [Zobrazit zařízení a tiskárny]. 2. Klikněte pravým tlačítkem na ikonu tiskárny, kterou chcete použít, a poté klikněte na položku [Vlastnosti tiskárny]. Zobrazí se dialogové okno předvoleb tisku. 3. Na kartě [Sdílení] klikněte na [Sdílet tuto tiskárnu]. Pro sdílení této tiskárny s uživateli s různými verzemi Windows pokračujte tímto postupem. Pokud jste během instalace ovladače tiskárny nainstalovali alternativní ovladač pomocí volby [Sdílet tuto tiskárnu], přejděte ke kroku Klikněte na položku [Další ovladače...]. 5. Zvolte verzi Windows, se kterou chcete tiskárnu sdílet, a klikněte na [OK]. 6. Klikněte na [Procházet], zvolte soubor ovladače a poté klikněte na [Otevřít]. 7. Klikněte na [OK]. 8. Na kartě [Upřesnit] klikněte na tlačítko [Výchozí vlastnosti...]. Zadejte výchozí hodnoty pro ovladač tiskárny, které budou použity na klientských počítačích, a klikněte na [OK]. 9. Klikněte na [Použít]. 10. Klikněte na [OK]. 34

37 Nastavení sítě Nastavení bezdrátové sítě LAN Tato kapitola vysvětluje, jak nakonfigurovat ručně nastavení bezdrátové sítě LAN pomocí ovládacího panelu. Pro snadné nastavení pomocí WPS (Wi-Fi Protected Setup) viz průvodce nastavením Wi-Fi. Je-li zadáno [Neaktivní] pro nastavení [Wi-Fi], nemůžete použít [Průvodce instalací]. Zadejte nejprve [Aktivní] pro nastavení [Wi-Fi]. Pokud změníte nastavení [Wi-Fi], je potřeba zařízení restartovat. Ujistěte se, že je zapnutý router, přístupový bod nebo zařízení vybavené bezdrátovou LAN, atd. Napřed ovšem zkontrolujte metodu ověřování a název routeru, přístupového bodu nebo zařízení vybaveného bezdrátovou síť LAN (SSID/IBSS). Nejprve nastavte bezdrátovou síť LAN, až potom nainstalujte ovladač. Podrobnosti ohledně instalace ovladače viz Průvodce instalací ovladače. Režim infrastruktury Chcete-li provést ruční připojení k routeru bezdrátové LAN nebo přístupovému bodu, postupujte dle následujícího. 1. Zapněte zařízení. 2. Stiskněte tlačítko [Menu]. 3. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Host Interface] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Nastavení sítě] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte možnost [Konfigurace Wi-Fi] a poté stiskněte [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] zvolte [Průvodce nastavením] a poté stiskněte [OK]. 7. Stisknutím tlačítka [ ] nebo [ ] zvolte [Infrastruktura] a poté stiskněte tlačítko [OK]. 8. Stisknutím tlačítka [ ] nebo [ ] vyberte cílovou SSID a poté stiskněte tlačítko [OK]. Pokud nemůžete cílovou SSID nalézt, zkontrolujte, zda je zařízení zapnuto. Při zadávání SSID vyberte [Zadat SSID], a potom stiskněte tlačítko [OK]. Objeví se displej pro zadání SSID. Zadejte SSID pomocí tlačítek [ ] nebo [ ] a poté stiskněte tlačítko [OK]. Pro přechod na následující znak stiskněte tlačítko [OK]. Pro návrat na předchozí znak stiskněte tlačítko [Escape]. 35

38 1. Začínáme 9. Stisknutím tlačítka [ ] nebo [ ] vyberte metodu ověřování a pak stiskněte tlačítko [OK]. Vyberte stejný způsob, která používá router nebo přístupový bod. Pokud jste zvolili [WPA2-PSK] nebo [Smíšený režim], pokračujte krokem Stisknutím tlačítka [ ] nebo [ ] vyberte metodu šifrování a pak stiskněte tlačítko [OK]. Vyberte stejný způsob, která používá router nebo přístupový bod. 11. Zadejte šifrovací heslo a stiskněte tlačítko [OK]. Pro přechod na následující znak stiskněte tlačítko [OK]. Pro návrat na předchozí znak stiskněte tlačítko [Escape]. Pokud jste v kroce 9 zvolili [Sdílený klíč] nebo [Otevřený systém], musíte zadat ID. Zadejte ID použitím tlačítek [ ] nebo [ ] a stiskněte tlačítko [OK]. ID se používá k identifikaci šifrovacího klíče. Můžete zaregistrovat čtyři šifrovací klíče (ID 1 až 4). 12. Stiskněte tlačítko [OK]. Po připojení k síti se zobrazi obrazovka Wi-Fi. 13. Stisknutím tlačítka [ ] nebo [ ] vyberte možnost [Stav Wi-Fi] a poté stiskněte [OK]. Když je zobrazeno hlášení "Připojeno", spojení bylo navázáno. Když je zobrazeno hlášení "Odpojeno", nebylo spojení navázáno. Přejděte znovu na začátek. Režim Ad hoc Tento oddíl vysvětluje postup přímého připojení k zařízením vybaveným bezdrátovou sítí LAN, například k počítačům na síti peer-to-peer. V síti Ad Hoc, musí být každému zařízení ručně přiřazena IP adresu TCP/IP, pokud není k dispozici server DHCP. V režimu Ad Hoc je podporován pouze Otevřený systém a Šifrování WEP. Metody ověřování WPA2-PSK ani smíšený režim WPA2/WPA nejsou podporovány. 1. Zapněte zařízení. 2. Stiskněte tlačítko [Menu]. 3. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Host Interface] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Nastavení sítě] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte možnost [Konfigurace Wi-Fi] a poté stiskněte [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] zvolte [Průvodce nastavením] a poté stiskněte [OK]. 36

39 Nastavení sítě 7. Stisknutím tlačítka [ ] nebo [ ] zvolte [Ad-Hoc], a poté stiskněte tlačítko [OK]. 8. Stisknutím tlačítka [ ] nebo [ ] vyberte komunikační kanál a poté stiskněte tlačítko [OK]. Vyberte kanál, který odpovídá zařízení, které budete připojovat. 9. Stisknutím tlačítka [ ] nebo [ ] vyberte název cílového zařízení (IBSS) a poté stiskněte tlačítko [OK]. Pokud nemůžete cíl najít, zkontrolujte, zda je zařízení zapnuté. Při zadávání názvu zařízení vyberte [Zadat SSID] a poté stiskněte tlačítko [OK]. Objeví se displej pro zadání SSID. Zadejte název zařízení pomocí tlačítek [ ] nebo [ ] a poté stiskněte tlačítko [OK]. Pro přechod na následující znak stiskněte tlačítko [OK]. Pro návrat na předchozí znak stiskněte tlačítko [Escape]. 10. Stisknutím tlačítka [ ] nebo [ ] vyberte metodu ověřování a pak stiskněte tlačítko [OK]. 11. Stisknutím tlačítka [ ] nebo [ ] vyberte metodu šifrování a pak stiskněte tlačítko [OK]. 12. Zadejte šifrovací klíč pomocí tlačítek [ ] nebo [ ] a poté stiskněte tlačítko [OK]. Pro přechod na následující znak stiskněte tlačítko [OK]. Pro návrat na předchozí znak stiskněte tlačítko [Escape]. 13. Zadejte ID pomocí tlačítek [ ] nebo [ ] a poté stiskněte tlačítko [OK]. ID se používá k identifikaci šifrovacího klíče. Můžete zaregistrovat čtyři šifrovací klíče (ID 1 až 4). 14. Stiskněte tlačítko [OK]. Po připojení k síti se zobrazi obrazovka Wi-Fi. 15. Stisknutím tlačítka [ ] nebo [ ] vyberte možnost [Stav Wi-Fi] a poté stiskněte [OK]. Když je zobrazeno hlášení "Připojeno", spojení bylo navázáno. Když je zobrazeno hlášení "Odpojeno", nebylo spojení navázáno. Přejděte znovu na začátek. 37

40 1. Začínáme Omezení funkcí zařízení podle uživatele Můžete provést taková nastavení, že pokud se někdo pokusí použít určité funkce, vyžádá si zařízení uživatelský kód. K aktivaci tohoto nastavení musíte nejprve provést konfiguraci zařízení prostřednictvím aplikace Web Image Monitor. Tato funkce je dostupná pouze u modelu typu 2. Pro tisk úloh vyžadujících ověření je možné použít pouze ovladač tiskárny PCL. Tisk takových úloh prostřednictvím ovladače PostScript 3 není možné. Podrobnosti ohledně aplikace Web Image Monitor viz Str. 101 "Používání aplikace Web Image Monitor". Povolení nastavení omezení uživatelů V této kapitole je popsán postup provedení takových nastavení, aby některé funkce zařízení mohli používat pouze ověření uživatelé. Aplikace Web Image Monitor umožňuje nastavit omezený přístup k některým nebo ke všem níže uvedeným funkcím, a poté zaregistrovat uživatele, kteří tyto funkce mohou používat. Tisk pomocí PictBridge Tisk (barevný i černobílý) Barevný tisk Můžete zadat funkce, které budou jednotlivému uživateli dostupné po přihlášení. Lze zaregistrovat až 30 uživatelů. 1. Spusťte webový prohlížeč a zadáním IP adresy proveďte přístup k zařízení. 2. Klikněte na [Omezit dostupné funkce]. 3. V případě potřeby zadejte heslo správce. 4. Klikněte na [Použít]. 38

41 Omezení funkcí zařízení podle uživatele 5. V nabídce Dostupné funkce vyberte [Omezit] u funkcí, které chcete omezit, a poté klepněte na [Použít]. U funkcí, které nechcete omezit, zvolte [Neomezovat]. Nastavení omezení podle uživatele je aktivováno pro zvolenou funkci. K registraci uživatelů proveďte dále uvedené kroky. 6. Klikněte na [Dostupné funkce dle uživatele]. Zobrazí se seznam aktuálně zaregistrovaných uživatelů (položek). 7. Vyberte si záznam uživatele a klepněte na [Změnit]. Zobrazí se následující okno. 8. Do pole [Uživ.jméno] zadejte jméno uživatele pomocí až 16 alfanumerických znaků. 9. Do pole [Uživatel.kód] napište uživatelský kód pomocí až 8 číslic. Uživatelský kód se použije k ověření uživatelů, když se pokoušejí použít některou z omezených funkcí. 10. Zvolte funkce, které chcete uživateli po ověření zpřístupnit. Uživatelům, kteří k ověření použili tohoto kódu, nebudou funkce, které nebyly zvoleny, přístupné. 39

42 1. Začínáme 11. Klikněte na [Použít]. 12. Zavřete webový prohlížeč. K zaregistrování uživatele musíte zadat uživatelské jméno i kód. Ujistěte se, že nezadáváte stejné uživatelské jméno nebo kód pro dva uživatele. Úprava uživatelů V této části je popsán postup při změně uživatelů. 1. Spusťte webový prohlížeč a zadáním IP adresy proveďte přístup k zařízení. 2. Klikněte na [Omezit dostupné funkce]. 3. V případě potřeby zadejte heslo správce. 4. Klikněte na [Použít]. 5. Klikněte na [Dostupné funkce dle uživatele]. Zobrazí se seznam aktuálně zaregistrovaných uživatelů (položek). 6. Zvolte položku, které chcete změnit, a poté klikněte na [Změnit]. 7. Podle potřeby změňte nastavení. 8. Klikněte na [Použít]. 9. Zavřete webový prohlížeč. Odstraňování uživatelů Tato část popisuje, jak smazat uživatele. 1. Spusťte webový prohlížeč a zadáním IP adresy proveďte přístup k zařízení. 2. Klikněte na [Omezit dostupné funkce]. 3. V případě potřeby zadejte heslo správce. 4. Klikněte na [Použít]. 5. Klikněte na [Dostupné funkce dle uživatele]. Zobrazí se seznam aktuálně zaregistrovaných uživatelů (položek). 6. Zvolte zadání, které chcete vymazat, a poté klikněte na [Smazat]. 7. Potvrďte, že zadání, které jste zvolili, je to, co chcete vymazat. 8. Klikněte na [Použít]. 9. Zavřete webový prohlížeč. 40

43 Když jsou funkce zařízení omezené Když jsou funkce zařízení omezené Omezené funkce mohou spouštět pouze přihlášení uživatelé. V závislosti na nastavení omezení se bude ověřování uživatelů provádět prostřednictvím ovládacího panelu zařízení nebo v ovladači tiskárny. Tato funkce je dostupná pouze u modelu typu 2. Pro tisk úloh vyžadujících ověření je možné použít pouze ovladač tiskárny PCL. Tisk takových úloh prostřednictvím ovladače PostScript 3 není možné. Postup v této části je popsán pro operační systém Windows 7. V tabulce níže jsou uvedeny funkce, které lze omezit, a způsob ověřování uživatelů, kteří je chtějí použít. Omezená funkce Tisk pomocí PictBridge Tisk (barevný i černobílý) Barevný tisk Metoda ověřování Při připojení digitálního fotoaparátu si zařízení vyžádá uživatelský kód. Uživatel musí zadat platný uživatelský kód na ovládacím panelu. Před provedením tiskového příkazu musí uživatel zadat platný uživatelský kód na ovladači tiskárny. Ověření pomocí ovládacího panelu 1. Když tiskárna požaduje uživatelský kód, zadejte jej pomocí tlačítek [ ] a [ ]. Jestliže zadáte špatný uživatelský kód, tiskárna neakceptuje další pokusy o ověření. 2. Stiskněte tlačítko [OK]. Ověření pomocí ovladače tiskárny 1. Na počítači otevřete soubor, který chcete vytisknout. 2. V menu [Soubor] klikněte na [Tisk...]. 3. V oblasti [Vybrat tiskárnu] zvolte název tohoto zařízení a poté klikněte na [Předvolby]. 4. Klepněte na záložku [Platný přístup]. 5. Zadejte uživatelský kód obsahující 1 až 8 číslic a poté klikněte na [OK]. 6. Proveďte příkaz k tisku. Jestliže je zadán nesprávný uživatelský kód, úloha bude automaticky zrušena (bez chybového hlášení). 41

44 42 1. Začínáme

45 2. Doplňování papíru Podporovaný papír Zásobník 1 Typ Formát Gramáž Kapacita Tenký papír A g/m Normální papír B5 JIS (16-43 lb) (80 g/m 2, 20 lb) Středně silný papír A5 Silný papír 1, 2 B6 JIS Recyklovaný papír A6 Barevný papír Legal (8 1 / 2 14") Předtištěný papír Letter (8 1 / 2 11") Děrovaný papír Half Letter (5 1 / / 2 ") Hlavičkový papír Executive (7 1 / / 2 ") Bankovní papír 8 13" Karton 8 1 / 2 13 " Papír se samolepicími štítky Obálka Folio (8 1 / 4 13") 16K ( mm) Com 10 (4 1 / / 2 ") Monarch (3 7 / / 2 ") Obálka C5 ( mm) Obálka C6 ( mm) Obálka DL ( mm) Uživatelský formát: Šířka mm, délka mm (šířka 3,54-8,50", délka 5,83-14,0") 43

46 2. Doplňování papíru Zásobník 2 (volitelný) Typ Formát Gramáž Kapacita Tenký papír A g/m Normální papír Letter (8 1 / 2 11") (16-28 lb) (80 g/m 2, 20 lb) Středně silný papír Silný papír 1 Recyklovaný papír Barevný papír Předtištěný papír Děrovaný papír Hlavičkový papír 44

47 Podporovaný papír Boční zásobník Typ Formát Gramáž Kapacita Tenký papír A g/m 2 1 Normální papír B5 JIS (16-43 lb) Středně silný papír A5 Silný papír 1, 2 B6 JIS Recyklovaný papír A6 Barevný papír Legal (8 1 / 2 14") Děrovaný papír Letter (8 1 / 2 11") Hlavičkový papír Half Letter (5 1 / / 2 ") Bankovní papír Executive (7 1 / / 2 ") Karton 8 13 Papír se samolepicími štítky Obálka 8 1 / 2 13 Folio (8 1 / 4 13") 16K (195 mm 267 mm) Com 10 (4 1 / / 2 ") Monarch (3 7 / / 2 ") Obálka C5 ( mm) Obálka C6 ( mm) Obálka DL ( mm) Uživatelský formát: Šířka mm, délka mm (šířka 3,54-8,50", délka 5,83-14,0") V následujících případech nemůžete tisknout na formát Legal: Ovladač tiskárny PCL Je-li [Stupňování:] v položce [Kv.tisku] nastaveno na [Jemný] Tiskový ovladač PostScript 3 Je-li [Kv.tisku] ve [Funkce tiskárny] nastavena na [Nejvyšší kvalita] 45

48 2. Doplňování papíru Specifikace typů papíru Následující tabulky popisují typy papíru, které můžete v zařízení použít. V závislosti na typu papíru může stabilizace toneru trvat déle. Před manipulací s potištěnými listy papíru se přesvědčte, že jsou zcela zaschlé. Může dojít k rozmazání tisku. Tisková kvalita je zaručena pouze při použití doporučeného papíru. Další informace o doporučených typech papíru vám poskytne obchodní nebo servisní zástupce. Středně silný papír Položka Popis Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku g/m 2 (20-24 lb) Lze použít v kterémkoliv zásobníku. A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) Silný papír 1 Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Poznámky g/m 2 (24-28 lb) Lze použít v kterémkoliv zásobníku. Žádný Popis Počet listů, které lze vytisknout za minutu, se přibližně rovná polovině počtu výtisků na středně silný papír. Silný papír 2 Položka Gramáž papíru Podporovaný zásobník papíru g/m 2 (28-43 lb) Zásobník 1 a boční zásobník Popis 46

49 Podporovaný papír Položka Popis Podporovaný formát při oboustranném tisku Poznámky Žádný Počet listů, které lze vytisknout za minutu, se přibližně rovná polovině počtu výtisků na středně silný papír. Tenký papír Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku g/m2 (16-17 lb) Lze použít v kterémkoliv zásobníku. Popis A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) Normální papír Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku g/m2 (18-20 lb) Lze použít v kterémkoliv zásobníku. Popis A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) Recyklovaný papír Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku g/m 2 (20-24 lb) Lze použít v kterémkoliv zásobníku. Popis A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) 47

50 2. Doplňování papíru Poznámky Položka Popis Je-li tloušťka papíru mimo určený rozsah, vyberte [Tenký papír], [Normální papír], [Silný papír 1] nebo [Silný papír 2]. Barevný papír Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Poznámky g/m 2 (20-24 lb) Lze použít v kterémkoliv zásobníku. Popis A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) Je-li tloušťka papíru mimo určený rozsah, vyberte [Tenký papír], [Normální papír], [Silný papír 1] nebo [Silný papír 2]. Předtištěný papír Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Poznámky g/m 2 (20-24 lb) Zásobník 1 a zásobník 2 Popis A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) Je-li tloušťka papíru mimo určený rozsah, vyberte [Tenký papír], [Normální papír], [Silný papír 1] nebo [Silný papír 2]. Děrovaný papír Položka Gramáž papíru Podporovaný zásobník papíru g/m 2 (20-24 lb) Lze použít v kterémkoliv zásobníku. Popis 48

51 Podporovaný papír Položka Podporovaný formát při oboustranném tisku Poznámky Popis A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) Je-li tloušťka papíru mimo určený rozsah, vyberte [Tenký papír], [Normální papír], [Silný papír 1] nebo [Silný papír 2]. Hlavičkový papír Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Poznámky g/m 2 (20-24 lb) Lze použít v kterémkoliv zásobníku. Popis A4, B5 JIS, Legal (8 1 / 2 " 14"), Letter (8 1 / 2 " 11"), Executive (7 1 / 4 " 10 1 / 2 "), 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13"), 16K (195 mm 267 mm) Na papír, jehož tloušťka přesahuje určený rozsah, není možné tisknout. Bankovní papír Položka Gramáž papíru Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Poznámky g/m 2 (28-43 lb) Zásobník 1 a boční zásobník Žádný Popis Počet listů, které lze vytisknout za jednu minutu, se přibližně rovná polovině počtu výtisků na středně silný papír. Je-li tloušťka papíru mimo určený rozsah, vyberte [Silný papír 1]. Karton Položka Popis Gramáž papíru g/m 2 (28-43 lb) 49

52 2. Doplňování papíru Položka Popis Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Poznámky Zásobník 1 a boční zásobník Žádný Počet listů, které lze vytisknout za jednu minutu, se přibližně rovná polovině počtu výtisků na středně silný papír. Není možné tisknout na papír s vyšší gramáží než 160 g/m 2. Papír se samolepicími štítky Položka Popis Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Poznámky Zásobník 1 a boční zásobník Žádný Počet listů, které lze vytisknout za minutu, se přibližně rovná polovině počtu výtisků na středně silný papír. Nepoužívejte listy se samolepícími štítky, u nichž je nekryté lepidlo. Lepidlo může ulpět na vnitřních částech stroje a způsobit potíže s podáním papíru, špatnou kvalitu tisku nebo předčasné zestárnutí jednotky fotoválce tiskové kazety. Obálka Položka Podporovaný zásobník papíru Podporovaný formát při oboustranném tisku Zásobník 1 a boční zásobník Žádný Popis Poznámky Nepoužívejte samolepící obálky. Mohou způsobit nefunkčnost stroje. Počet obálek, které lze vytisknout za minutu, se přibližně rovná polovině počtu výtisků na středně silný papír. Papír lze vložit pouze po dolní ze dvou značek na zásobníku. 50

53 Podporovaný papír Pokud jsou vytištěné obálky špatně ohnuté, vložte obálky opačným směrem. Při tisku s ovladačem tiskárny zaškrtněte políčko Otočit o 180. Podrobnosti o změně orientace papíru najdete v nápovědě k ovladači tiskárny. Vlivy okolí mohou snížit kvalitu tisku jak na doporučených, tak na nedoporučených obálkách. Jsou-li obálky vážněji zprohýbané z tisku, narovnejte je tak, že je ohnete na opačnou stranu. Obálky jsou někdy z tisku zvrásněné podél dlouhé strany a na nepotištěných stranách jsou stopy toneru. Také vytištěný obraz může být rozmazaný. Při tisku velkých, jednolitých černých ploch může dojít následkem překrývání obálek k stírání toneru. Chcete-li správně zadat délku obálky, jejíž zavírání se otvírá podél krátké strany, započítejte při měření otevřené zavírání. CER112 Před vložením od tiskárny obálky rozdělte, aby nebyly slepené, a srovnejte jejich hrany. DAC573 Při oddělování jednotlivých obálek se ujistěte, že zavírání obálek nejsou slepená. Pokud jsou slepená, oddělte je. Při oddělování jednotlivých obálek se ujistěte, že zavírání obálek nejsou slepená. Pokud jsou slepená, oddělte je. Před vložením obálek je srovnejte tak, aby nebyly zprohýbané více, než je naznačeno níže. 51

54 2. Doplňování papíru 5 mm (0,2 palců) 0 mm (0 palců) DAC574 Jsou-li obálky zprohýbané více, prsty je srovnejte, jak je naznačeno níže. DAC575 Může se stát, že nebudete moci tisknout oboustranně na formát papíru 8" 13", 8 1 / 2 " 13", Folio (8 1 / 4 " 13") nebo 16K (195 mm 267 mm) v těchto případech: Ovladač tiskárny PCL Je-li [Stupňování:] v položce [Kv.tisku] nastaveno na [Jemný] Tiskový ovladač PostScript 3 Je-li [Kv.tisku] ve [Funkce tiskárny] nastavena na [Nejvyšší kvalita] 52

55 Nedoporučené typy papíru Nedoporučené typy papíru Nepoužívejte následující typy papíru: Papír do inkoustové tiskárny Zkroucený, složený nebo jinak deformovaný papír, Pomačkaný nebo pokroucený papír Potrhaný papír Zmačkaný papír Vlhký papír Špinavý nebo poškozený papír Papír natolik suchý, že produkuje statickou elektřinu, Potištěný papír, kromě předtištěného hlavičkového papíru, K problémům může docházet při použití papíru potisknutého v jiné než laserové tiskárně (např. na černobílé nebo barevné kopírce, na inkoustové tiskárně atd.). Speciální papír, jako je termální papír a uhlový papír Papír s vyšší nebo nižší gramáži, než je povolený limit Papír s okénky, otvory, perforacemi, výřezy nebo prolisy Papír se štítky s obnaženou lepicí vrstvou nebo základním papírem, Papír se svorkami nebo sponkami. Při vkládání papíru dejte pozor, abyste se nedotýkali povrchu papíru. I když je papír vhodný pro zařízení, nesprávně skladovaný papír může způsobit uvíznutí, snížení kvality tisku nebo nesprávnou funkci. 53

56 2. Doplňování papíru Oblast tisku Následující obrázek ukazuje oblast papíru, kterou tiskárna může potisknout. Papír DAC Oblast tisku 2. Směr podávání 3. Přibl. 4,2 mm (0,2") 4. Přibl. 4,2 mm (0,2") Obálka DAC Oblast tisku 2. Směr podávání 3. Přibližně 10 mm (0,4 in) 4. Přibližně 15 mm (0,6") 54

57 Oblast tisku Tisk bez okrajů není podporován. Velikost tiskové oblasti je závislá na formátu papíru, jazyku tiskárny a nastavení ovladače tiskárny. Pro vyšší kvalitu tisku na obálky doporučujeme nastavit pravý, levý, horní a dolní okraj pro tisk alespoň na 15 mm (0,6 palce). 55

58 2. Doplňování papíru Vkládání papíru Vkládání papíru do zásobníku 1 a 2 Následující příklad popisuje postup vkládání papíru do standardního zásobníku papíru (Zásobník 1). Vkládání papíru do zásobníku 2 se provádí totožně. Než budete tisknout na jiný papír než na obálky, ujistěte se, že páčky v zadní části zařízení uvnitř zadního krytu jsou zvednuté. Zvlněný papír může uvíznout. Jakékoliv nerovnosti papíru před vložením vyrovnejte. Po vložení papíru do zásobníku zadejte pomocí ovládacího panelu typ a formát papíru, zabráníte problémům při tisku. Tento stroj nerozpozná formát papíru automaticky. 1. Opatrně oběma rukama vytáhněte zásobník papíru. DAC070 Položte zásobník na rovný povrch. 2. Stlačte kovovou desku dolů, dokud nezaklapne. DAC050 56

59 Vkládání papíru 3. Stiskněte svorku na bočním vodítku papíru a posuňte vodítko tak, aby odpovídalo formátu papíru. DAC051 Vkládáte-li uživatelský formát papíru, umístěte vodítko o něco šířeji, než je skutečná velikost papíru. 4. Stiskněte koncové vodítko a posuňte ho dovnitř tak, aby jeho poloha odpovídala formátu papíru. DAC053 Vkládáte-li uživatelský formát papíru, umístěte vodítko o něco šířeji, než je skutečná velikost papíru. 5. Vložte nové listy papíru srovnané stranou určenou k potištění dolů. Ujistěte se, že stoh papíru nepřesahuje limitní značku uvnitř zásobníku. Horní limitní značka zásobníku 2 není stejná jako značka na vyobrazení. DAC052 57

60 2. Doplňování papíru Posuňte vodítka směrem k sobě, až budou přiléhat ke stranám papíru. Ujistěte se, že papír není vložen výše, než je výstupek na bočních vodítkách papíru. Pokud používáte zásobník 2, ujistěte se, že papír nepřevyšuje horní limitní značku uvnitř zásobníku. DAC Zkontrolujte, zda nejsou mezery mezi papírem a vodítky (koncovým i bočními). DAC Opatrně zasuňte zásobník papíru rovně do zařízení. Aby nedocházelo k zaseknutí papíru, ujistěte se, že je zásobník dobře zasunutý. Horní mezní hodnota závisí na typu papíru (tenký nebo silný papír). Ověřte mezní hodnotu podle štítku uvnitř zásobníku. Indikátor zbývajícího papíru na pravé přední straně zásobníku udává přibližné zbývající množství papíru. Prodloužení zásobníku 1 pro vložení papíru Tato část popisuje vkládání papíru delšího než A4 (297 mm) do zařízení. 58

61 Vkládání papíru 1. Pomocí mince odstraňte zadní kryt. DAC Opatrně oběma rukama vytáhněte zásobník 1. Položte zásobník na rovný povrch. 3. Stlačte kovovou desku dolů, dokud nezaklapne. DAC Posuňte prodloužení ve směru nápisu PUSH a pak jej vytahujte, dokud nezaklapne. DAC055 Po vytažení nástavce se ujistěte, že šipky na nástavci a zásobníku jsou vyrovnané. 59

62 2. Doplňování papíru DAC Postupujte podle kroků 3-7 v části Vkládání papíru do zásobníku 1 a 2. Chcete-li vrátit nástavec zpět, zatlačte ho mírnou silou. Vkládání papíru do bočního zásobníku Než budete tisknout na jiný papír než na obálky, ujistěte se, že páčky v zadní části zařízení uvnitř zadního krytu jsou zvednuté. Vložte papír tiskovou stranou směrem dolů kratším okrajem ve směru podávání. Nevkládejte papír, zatímco zařízení tiskne. Zvlněný papír může uvíznout. Jakékoliv nerovnosti papíru před vložením vyrovnejte. Duplexní tisk není možný. Při použití bočního zásobníku nejsou dostupné zásobníky 1 a 2. Do bočního zásobníku nemůžete vkládat papír, když je zařízení v režimu úspory energie. 1. Vložte horní okraj papíru do zařízení. DAC067 60

63 Vkládání papíru 2. Nastavte boční vodítka na formát papíru. DAC Papír přidržujte oběma rukama a opatrně vsunujte, až se zastaví. DAC065 Vkládání obálek Před tiskem na obálky se ujistěte, že jste sklopili dolů páčky na zadu zařízení uvnitř zadního krytu, jinak budou obálky vycházet zmačkané. Po tisku také nezapomeňte páčky zvednout do původní polohy. Nepoužívejte samolepící obálky. Mohou způsobit nefunkčnost stroje. Před vložením se ujistěte, že obálky neobsahují žádný vzduch. Současně vkládejte jen jeden typ a formát obálek. Před vkládáním obálek vyrovnejte jejich přední hrany (hrany, které vstupují do zařízení) tak, že je v příčném směru uhladíte tužkou nebo pravítkem. Některé druhy obálek mohou způsobit uvíznutí, zvrásnění nebo nízkou kvalitu tisku. Kvalita tisku na obálky nemusí být všude stejná, pokud jednotlivé části obálky mají různou tloušťku. Nejprve vytiskněte jednu nebo dvě obálky pro kontrolu kvality tisku. V horkém nebo vlhkém tiskovém prostředí mohou obálky vystupovat pomačkané nebo nekvalitně potištěné. 61

64 2. Doplňování papíru Překlopení páček zažehlovací jednotky do spodní polohy 1. Zatáhněte za páčku otevírání předního krytu a opatrně sklopte přední kryt dolů Sklopte páčky zažehlovací jednotky. DAC061 DAC Oběma rukama opatrně zatlačte přední kryt nahoru, až zaklapne. DAC062 Podrobnosti ohledně vkládání obálek viz Str. 56 "Vkládání papíru do zásobníku 1 a 2" a Str. 60 "Vkládání papíru do bočního zásobníku". Pamatujte, že do zásobníku 2 obálku vložit nelze. Obálky vkládejte tak, aby jejich chlopně ležely vpravo. Pokud to nedodržíte, obálky se zmačkají. 62

65 Vkládání papíru Jestliže potištěné obálky vycházejí ze zařízení silně zmačkané, vkládejte obálky opačně a poté ještě před tiskem otočte pomocí ovladače tiskárny tištěný obraz o 180 stupňů. Podrobnosti viz nápověda tiskárny. Pokud používáte zásobník 1 Pokud se chlopeň obálky nachází na její kratší straně, umístěte obálku stranou s chlopní do prostoru zásobníku. Pokud je chlopeň na delší straně, umístěte obálku stranou s chlopní směrem doprava. DAC576 Pokud používáte boční zásobník Pokud se chlopeň obálky nachází na její kratší straně, umístěte obálku stranou s chlopní směrem k přední straně zásobníku. Pokud je chlopeň na delší straně, umístěte obálku stranou s chlopní směrem doprava. DAC473 Zadávání typu a formátu papíru a pomocí ovládacího panelu Tato kapitola vysvětluje zadávání formátu a typu papíru pomocí ovládacího panelu. Typ a formát papíru lze také nastavit pomocí ovladače tiskárny. Podrobnosti viz nápověda tiskárny. 63

66 2. Doplňování papíru Při tisku z bočního zásobníku můžete použít buď nastavení ovladače tiskárny nebo nastavení ovládacího panelu v položce [Priorita boč.zásobníku] nebo [Priorita zásobníku 1] v části [Vstup papíru]. Podrobnosti o [Prioritě boč.zásobníku] nebo [Prioritě zásobníku 1] viz Str. 83 "Nabídka Zadání papíru". Aktivujete-li [AutoPokračování] v nabídce systému, tisk se dočasně zastaví, pokud zařízení zjistí chybu typu/formátu papíru. Po nastavení na ovládacím panelu tisk asi po deseti sekundách automaticky začne znovu. Nicméně, pokud nesouhlasí formát papíru zadaný v ovládacím panelu s formátem papíru fyzicky přítomného v zásobníku nebo formátem zvolenou tiskovou úlohou, může dojít k uvíznutí papíru. Pro podrobnosti o funkci [AutoPokračování] viz Str. 89 "Nabídka Systém". Specifikace typu papíru Tato kapitola vysvětluje, jak se zadává typ papíru. 1. Stiskněte tlačítko [Menu]. CER Stiskem tlačítka [ ] nebo [ ] zvolte [Vstup papíru] a poté stiskněte tlačítko [OK]. 3. Stiskem tlačítka [ ] nebo [ ] zvolte [Vstup papíru] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte nastavení typu papíru pro požadovaný zásobník a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte požadovaný typ papíru a poté stiskněte tlačítko [OK]. 6. Stiskem tlačítka [Menu] se vrátíte na úvodní displej. Specifikace standardního formátu papíru Tato kapitola vysvětluje, jak zadat standardní formát papíru. 64

67 Vkládání papíru 1. Stiskněte tlačítko [Menu]. CER Stiskem tlačítka [ ] nebo [ ] zvolte [Vstup papíru] a poté stiskněte tlačítko [OK]. 3. Stisknutím tlačítka [ ] nebo [ ] vyberte [Formát papíru] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte nastavení formátu papíru pro požadovaný zásobník a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte požadovaný formát papíru a poté stiskněte tlačítko [OK]. 6. Stiskem tlačítka [Menu] se vrátíte na úvodní displej. Specifikace uživatelského formátu papíru. Tato kapitola vysvětluje, jak zadat uživatelský formát papíru. Papír uživatelského formátu nelze vkládat do zásobníku 2. Když provádíte tisk, dbejte, aby formát papíru zadaný v ovladači tiskárny souhlasil s formátem papíru specifikovaným na ovládacím panelu. Jestliže formát papíru nesouhlasí, na displeji se objeví zpráva. Chcete-li ignorovat chybu a tisknout pomocí neodpovídajícího papíru viz Str. 69 "Dojdeli k neshodě papíru". 1. Stiskněte tlačítko [Menu]. CER408 65

68 2. Doplňování papíru 2. Stiskem tlačítka [ ] nebo [ ] zvolte [Vstup papíru] a poté stiskněte tlačítko [OK]. 3. Stisknutím tlačítka [ ] nebo [ ] vyberte [Formát papíru] a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte nastavení formátu papíru pro požadovaný zásobník a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte [Uživ. formát] a poté stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] vyberte [mm] nebo [palců] a poté stiskněte [OK]. 7. Zadejte šířku pomocí tlačítek [ ] nebo [ ] a poté stiskněte tlačítko [OK]. 8. Zadejte délku pomocí tlačítek [ ] nebo [ ] a poté stiskněte tlačítko [OK]. 9. Stiskem tlačítka [Menu] se vrátíte na úvodní displej. 66

69 3. Tisk dokumentů Základní operace Tento oddíl vysvětluje základní postup tisku. 1. Otevřete dialogové okno [Vlastnosti tiskárny] v aplikaci pro daný dokument. Pro podrobnosti o každé položce nastavení klikněte na [Nápověda]. Můžete také kliknout na informační ikony pro zobrazení informací o konfiguraci. 2. Nakonfigurujte nastavení tisku podle potřeby a poté klikněte na [OK]. Nyní se dialogové okno vlastností tiskárny uzavře. 3. Klikněte na [OK]. Dojde-li k uvíznutí papíru, zastaví se tisk, jakmile se vytiskne stávající stránka. Po odstranění uvíznutého papíru se tisk automaticky restartuje od uvíznuté stránky. Podrobnosti o vyjmutí uvízlého papíru viz Str. 153 "Odstranění uvíznutého papíru". Po tisku na obálky dbejte na uvedení páček pro tisk obálek zpět do původní polohy. Podrobnosti o tisku na obálky viz Str. 61 "Vkládání obálek". Zrušení tiskové úlohy V závislosti na stavu úlohy můžete tiskové úlohy zrušit buď pomocí ovládacího panelu zařízení nebo pomocí počítače. 67
