PŘÍRUČKA SPRÁVNÉ PRAXE VE STROJÍRENSKÉ VÝROBĚ. Modul Technická příprava strojírenské výroby

Transkript

1 PŘÍRUČKA SPRÁVNÉ PRAXE VE STROJÍRENSKÉ VÝROBĚ Modul Technická příprava strojírenské výroby

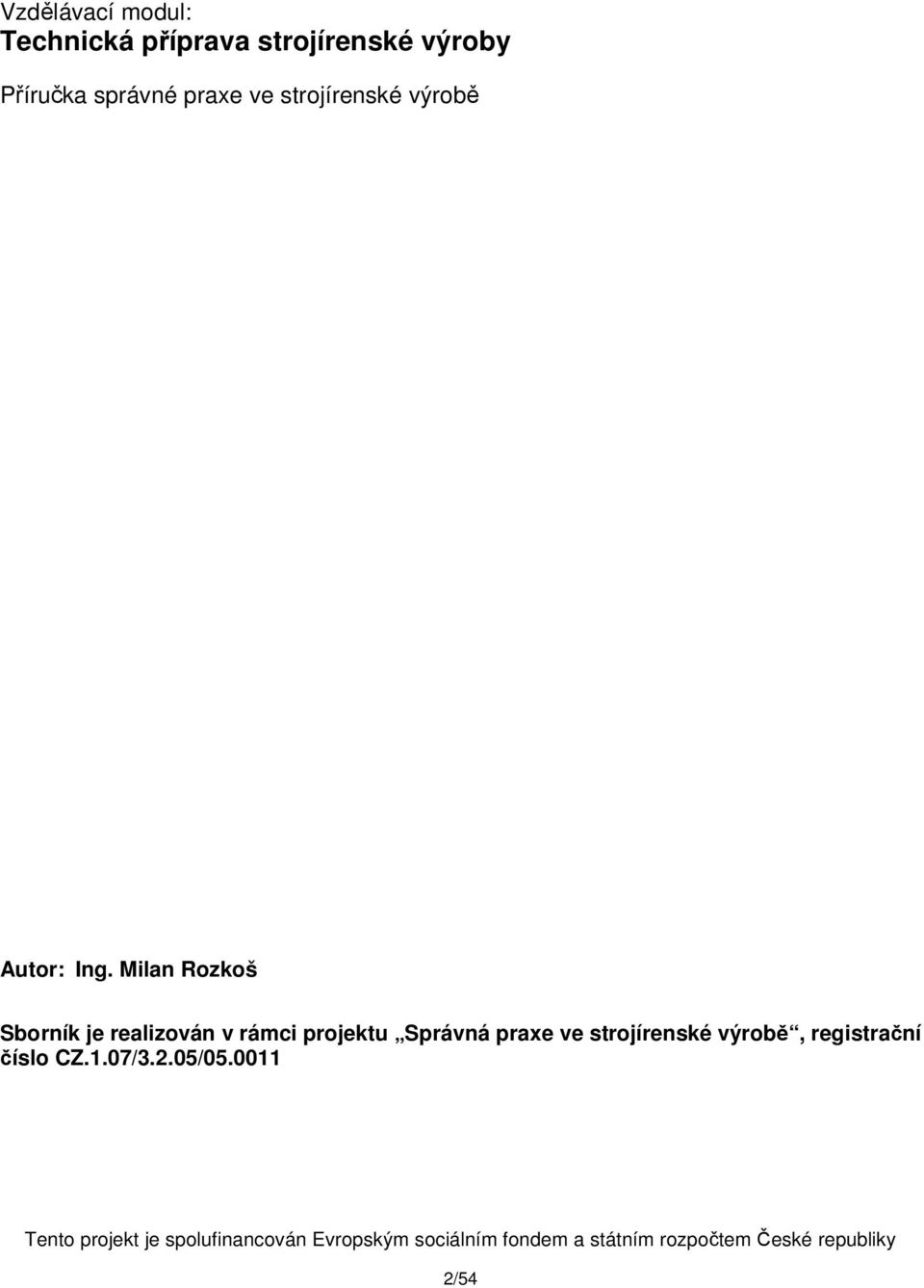

2 Vzdělávací modul: Technická příprava strojírenské výroby Příručka správné praxe ve strojírenské výrobě Autor: Ing. Milan Rozkoš Sborník je realizován v rámci projektu Správná praxe ve strojírenské výrobě, registrační číslo CZ.1.07/3.2.05/ /54

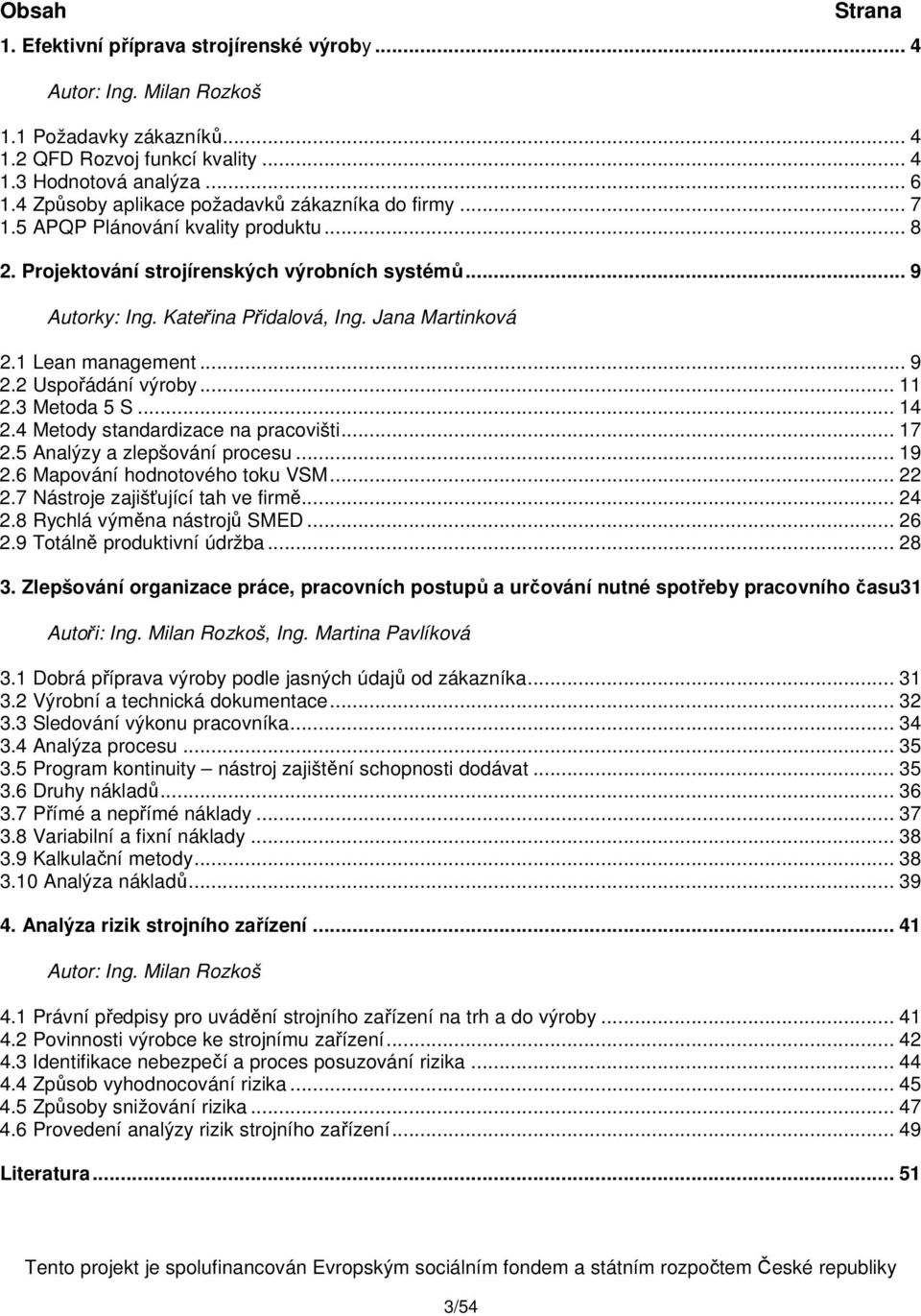

3 Obsah Strana 1. Efektivní příprava strojírenské výroby... 4 Autor: Ing. Milan Rozkoš 1.1 Požadavky zákazníků QFD Rozvoj funkcí kvality Hodnotová analýza Způsoby aplikace požadavků zákazníka do firmy APQP Plánování kvality produktu Projektování strojírenských výrobních systémů... 9 Autorky: Ing. Kateřina Přidalová, Ing. Jana Martinková 2.1 Lean management Uspořádání výroby Metoda 5 S Metody standardizace na pracovišti Analýzy a zlepšování procesu Mapování hodnotového toku VSM Nástroje zajišťující tah ve firmě Rychlá výměna nástrojů SMED Totálně produktivní údržba Zlepšování organizace práce, pracovních postupů a určování nutné spotřeby pracovního času31 Autoři: Ing. Milan Rozkoš, Ing. Martina Pavlíková 3.1 Dobrá příprava výroby podle jasných údajů od zákazníka Výrobní a technická dokumentace Sledování výkonu pracovníka Analýza procesu Program kontinuity nástroj zajištění schopnosti dodávat Druhy nákladů Přímé a nepřímé náklady Variabilní a fixní náklady Kalkulační metody Analýza nákladů Analýza rizik strojního zařízení Autor: Ing. Milan Rozkoš 4.1 Právní předpisy pro uvádění strojního zařízení na trh a do výroby Povinnosti výrobce ke strojnímu zařízení Identifikace nebezpečí a proces posuzování rizika Způsob vyhodnocování rizika Způsoby snižování rizika Provedení analýzy rizik strojního zařízení Literatura /54

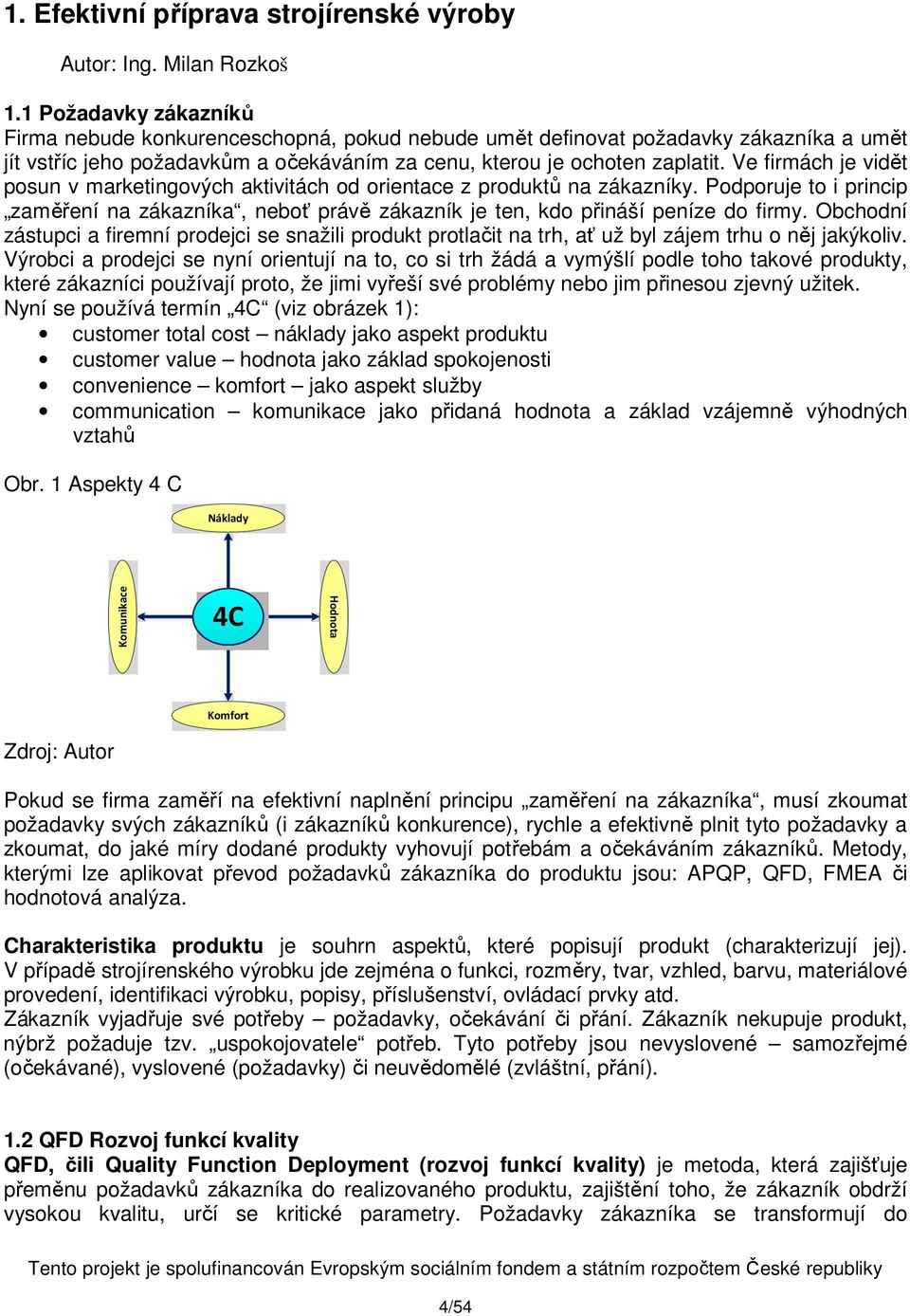

4 1. Efektivní příprava strojírenské výroby Autor: Ing. Milan Rozkoš 1.1 Požadavky zákazníků Firma nebude konkurenceschopná, pokud nebude umět definovat požadavky zákazníka a umět jít vstříc jeho požadavkům a očekáváním za cenu, kterou je ochoten zaplatit. Ve firmách je vidět posun v marketingových aktivitách od orientace z produktů na zákazníky. Podporuje to i princip zaměření na zákazníka, neboť právě zákazník je ten, kdo přináší peníze do firmy. Obchodní zástupci a firemní prodejci se snažili produkt protlačit na trh, ať už byl zájem trhu o něj jakýkoliv. Výrobci a prodejci se nyní orientují na to, co si trh žádá a vymýšlí podle toho takové produkty, které zákazníci používají proto, že jimi vyřeší své problémy nebo jim přinesou zjevný užitek. Nyní se používá termín 4C (viz obrázek 1): customer total cost náklady jako aspekt produktu customer value hodnota jako základ spokojenosti convenience komfort jako aspekt služby communication komunikace jako přidaná hodnota a základ vzájemně výhodných vztahů Obr. 1 Aspekty 4 C Náklady Komunikace 4C Hodnota Zdroj: Autor Komfort Pokud se firma zaměří na efektivní naplnění principu zaměření na zákazníka, musí zkoumat požadavky svých zákazníků (i zákazníků konkurence), rychle a efektivně plnit tyto požadavky a zkoumat, do jaké míry dodané produkty vyhovují potřebám a očekáváním zákazníků. Metody, kterými lze aplikovat převod požadavků zákazníka do produktu jsou: APQP, QFD, FMEA či hodnotová analýza. Charakteristika produktu je souhrn aspektů, které popisují produkt (charakterizují jej). V případě strojírenského výrobku jde zejména o funkci, rozměry, tvar, vzhled, barvu, materiálové provedení, identifikaci výrobku, popisy, příslušenství, ovládací prvky atd. Zákazník vyjadřuje své potřeby požadavky, očekávání či přání. Zákazník nekupuje produkt, nýbrž požaduje tzv. uspokojovatele potřeb. Tyto potřeby jsou nevyslovené samozřejmé (očekávané), vyslovené (požadavky) či neuvědomělé (zvláštní, přání). 1.2 QFD Rozvoj funkcí kvality QFD, čili Quality Function Deployment (rozvoj funkcí kvality) je metoda, která zajišťuje přeměnu požadavků zákazníka do realizovaného produktu, zajištění toho, že zákazník obdrží vysokou kvalitu, určí se kritické parametry. Požadavky zákazníka se transformují do 4/54

5 odpovídajících technických požadavků na každou část návrhu a výroby výrobku. Tato metoda se používá v rámci předvýrobních etapy při plánování kvality. Říká se ji také Dům kvality. Přínosem metody QFD je orientace na zákazníka, méně problémů při rozběhu výroby (dřívější identifikace rizikových oblastí a konfliktních znaků kvality) a otevřenost novým koncepcím (podpora inovací a zdokonalené plánování kvality). V rámci plánování výrobku se identifikují požadavky zákazníka a určují se ty, které mají strategický význam pro úspěch v daném tržním segmentu (včetně porovnání s konkurenty). Stanovují se technické parametry a analyzuje se, jak ovlivňují výrobek. Provádí se i technické porovnání s konkurencí. Analyzují se slabé a silné stránky vlastních a konkurenčních výrobků. Určují se vztahy mezi potřebami zákazníka a vlastnostmi výrobku, z nichž se stanovují ty prioritní. Výsledkem činností je plánovací matice pro konstrukci i výrobu. Postup použití QFD Při aplikaci QFD se postupuje vyplňováním částí Domu kvality (viz obrázek 2), každá část domu vyžaduje jiný záznam, jeden z deseti kroků aplikace. Obr. 2 Model Domu kvality aplikace QFD 10 Vztahy mezi JAK? 9 Vývoj cílových hodnot 3 Technické parametry JAK? 1 CO? Požadavky 2 Váha 7 Důležitost Vztahy mezi JAK? a CO? 4 Konkurence 5 Technické hodnocení konkurence 8 Priority, kritické - důležité - parametry 6 Cílové hodnoty, obtíže při jejich dosažení Zdroj: VLČEK, R., Hodnota pro zákazníka, 2002, s Co? Požadavky. Definovat zákazníkovy požadavky, zákonné požadavky, vlastní požadavky. 2. Váha Pomocí párového srovnávání určit váhu požadavků. 3. Jak? Technické parametry. Definovat znaky kvality, technické parametry výrobku, kterými se plní zákazníkovy požadavky. Ty definovat jako měřitelné, s udáním hodnot, uspořádat do logických skupin. 4. Konkurence Zjistit, jak konkurence plní požadavky zákazníka, využití dotazníků či poznatků od zákazníků. 5. Technické hodnocení konkurence Odborníci porovnají parametry vlastního výrobku s konkurencí. 6. Cílové hodnoty Analýza vlastního a konkurenčního výrobku z pohledu jak zákazníka, tak odborníků je zdrojem zlepšování a určení parametrů - cílových hodnot nového výrobku. Stanoví se i metody hodnocení znaků. Nedostatky konkurence využít ve svůj prospěch marketingové cíle. 5/54

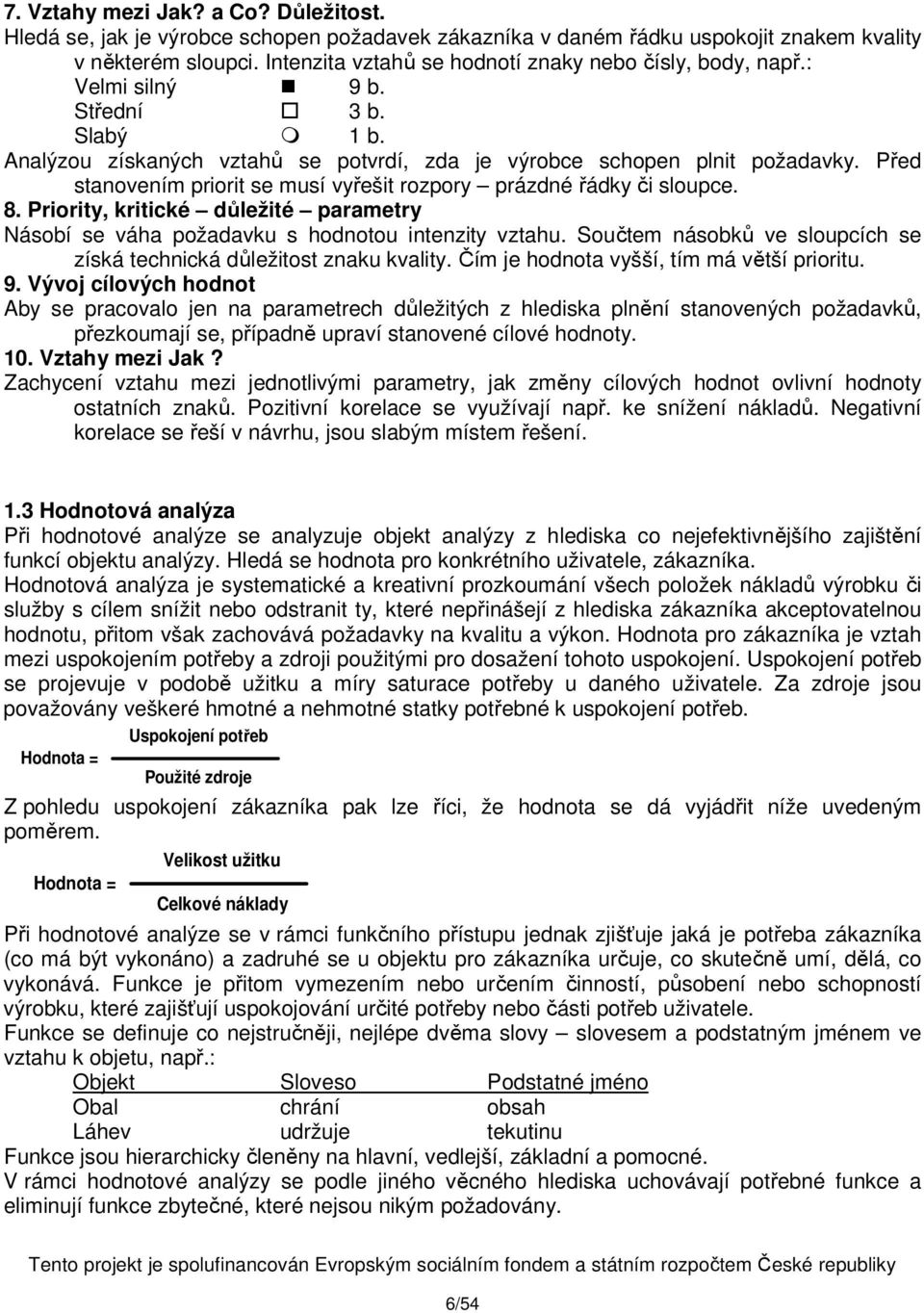

6 7. Vztahy mezi Jak? a Co? Důležitost. Hledá se, jak je výrobce schopen požadavek zákazníka v daném řádku uspokojit znakem kvality v některém sloupci. Intenzita vztahů se hodnotí znaky nebo čísly, body, např.: Velmi silný 9 b. Střední 3 b. Slabý 1 b. Analýzou získaných vztahů se potvrdí, zda je výrobce schopen plnit požadavky. Před stanovením priorit se musí vyřešit rozpory prázdné řádky či sloupce. 8. Priority, kritické důležité parametry Násobí se váha požadavku s hodnotou intenzity vztahu. Součtem násobků ve sloupcích se získá technická důležitost znaku kvality. Čím je hodnota vyšší, tím má větší prioritu. 9. Vývoj cílových hodnot Aby se pracovalo jen na parametrech důležitých z hlediska plnění stanovených požadavků, přezkoumají se, případně upraví stanovené cílové hodnoty. 10. Vztahy mezi Jak? Zachycení vztahu mezi jednotlivými parametry, jak změny cílových hodnot ovlivní hodnoty ostatních znaků. Pozitivní korelace se využívají např. ke snížení nákladů. Negativní korelace se řeší v návrhu, jsou slabým místem řešení. 1.3 Hodnotová analýza Při hodnotové analýze se analyzuje objekt analýzy z hlediska co nejefektivnějšího zajištění funkcí objektu analýzy. Hledá se hodnota pro konkrétního uživatele, zákazníka. Hodnotová analýza je systematické a kreativní prozkoumání všech položek nákladů výrobku či služby s cílem snížit nebo odstranit ty, které nepřinášejí z hlediska zákazníka akceptovatelnou hodnotu, přitom však zachovává požadavky na kvalitu a výkon. Hodnota pro zákazníka je vztah mezi uspokojením potřeby a zdroji použitými pro dosažení tohoto uspokojení. Uspokojení potřeb se projevuje v podobě užitku a míry saturace potřeby u daného uživatele. Za zdroje jsou považovány veškeré hmotné a nehmotné statky potřebné k uspokojení potřeb. Hodnota = Z pohledu uspokojení zákazníka pak lze říci, že hodnota se dá vyjádřit níže uvedeným poměrem. Hodnota = Uspokojení potřeb Použité zdroje Velikost užitku Celkové náklady Při hodnotové analýze se v rámci funkčního přístupu jednak zjišťuje jaká je potřeba zákazníka (co má být vykonáno) a zadruhé se u objektu pro zákazníka určuje, co skutečně umí, dělá, co vykonává. Funkce je přitom vymezením nebo určením činností, působení nebo schopností výrobku, které zajišťují uspokojování určité potřeby nebo části potřeb uživatele. Funkce se definuje co nejstručněji, nejlépe dvěma slovy slovesem a podstatným jménem ve vztahu k objetu, např.: Objekt Sloveso Podstatné jméno Obal chrání obsah Láhev udržuje tekutinu Funkce jsou hierarchicky členěny na hlavní, vedlejší, základní a pomocné. V rámci hodnotové analýzy se podle jiného věcného hlediska uchovávají potřebné funkce a eliminují funkce zbytečné, které nejsou nikým požadovány. 6/54

7 Při tvorbě hodnotové analýzy se nejprve realizuje první analytická fáze, která vede ke zjišťování neefektivních nákladů. Dále je snaha odhalit, co je příčinou neefektivnosti, najít jevy, které neefektivní náklady způsobují nevhodný materiál, nevhodný pracovní postup, nekvalitní práce, nízká kvalifikace pracovníků apod. Ve druhé, syntetické fázi se již odstraňují neefektivnosti. Navrhují se různé možností odstranění příčin neefektivnosti spolu s uvedením očekávaných nákladů na realizaci návrhu a doby realizace návrhu. Nejlepší návrh se realizuje. Při výběru objektu pro hodnotovou analýzu (viz obrázek 3) se začíná výběrem nejvhodnějšího objektu. Definují se funkce ze zákaznického pohledu. Obr. 3 Výběr funkcí v rámci hodnotové analýzy Věcné hledisko Dosavadní funkce Potřebné funkce Výrobní program Potřeby trhu Zbytečné funkce Chybějící funkce Zastaralé funkce Škodlivé funkce Neutrální funkce Zdroj: VLČEK, R., Hodnota pro zákazníka, 2002, s. 147 Funkcím se přiřadí náklady, které jsou finančním vyjádřením zdrojů vynaložených na zajištění jednotlivých funkcí objektu hodnotové analýzy. Tým pak vytváří nápady k novému řešení tak, aby byla zvýšena hodnota objektu hodnotové analýzy. Pro toto řešení se vybírá návrh, u kterého je hodnota větší než poměr požadovaného stupně funkcí a limitní výše nákladů pro nové řešení. 1.4 Způsoby aplikace požadavků zákazníka do firmy Jedním z možných způsobů aplikace požadavků zákazníků do firmy je využít automobilový předpis VDA, čili standard CSR (Customer Specific Requirements). Výrobci musí respektovat rozličné specifické požadavky svých zákazníků. Tento předpis obsahuje postupy, které zaručí, že specifické požadavky zákazníka budou nejen prokázány, ale i realizovány. Tyto technické, obchodní, výrobek popisující dokumenty a požadavky, včetně dodatečných se stanovují zvlášť, pokud nejsou dány právními požadavky. U technických požadavků jde například o parametry, složení, zákaz používáních některých materiálů. U obchodních požadavků může jít o zemi prodeje konečného výrobku, odpovědnost za věcné vady, průvodní dokumentace materiálu, dodací a/nebo nebo platební podmínky, vyúčtování vícenákladů nebo závazek realizace cílů racionalizace. V rámci dokumentů popisujících výrobek může jít o dohodu o koncepční odpovědnosti (např. o kvalitě), logistické požadavky, zkušební předpisy, specifikace či listy procesních dat. 7/54

8 1.5 APQP Plánování kvality produktu Při zpracování technické přípravy výroby se lze poučit z příkladu automobilového průmyslu a aplikovat například APQP Advanced Product Quality Planning pokročilé plánování kvality produktu. Tyto činnosti mají následné časové rozvržení do pěti fází: 1. plán a definice projektu 2. návrh a vývoj výrobku 3. návrh procesu a ověřování vývoje 4. validace výrobku a procesu 5. zpětná vazba,posouzení. Při plánování a definici programu se zpracovávají vstupy do analýzy projektu, navrhují se výstupy a tvoří se plán zabezpečení výrobku. Při návrhu a vývoji výrobku se nezapomíná na zpracování konstrukční FMEA, konstrukci, výrobu a ověření vzorku. Po přezkoumání návrhu a zkouškách prototypu se rozhoduje o pokračování projektu. Jsou vytvořeny požadavky na materiál a technologii. Při návrhu a vývoji procesu se v rámci návrhu technologie včetně balení používají vývojové diagramy, layout dílen a celá řada jiné dokumentace. Zpracovává se procesní FMEA, technologická dokumentace a kontrolní plány. V etapě validace výrobku a procesu se schvalují dodavatelé, vyrábí se ověřovací série, hodnotí se způsobilost procesů. Tvoří se realizační dokumentace a provádí zkoušky výrobků z ověřovací série. V poslední etapě schvalování dílů se ověřuje shoda výrobků vyrobených sériovou technologií s technickými specifikacemi a zákaznickými postupy. 8/54

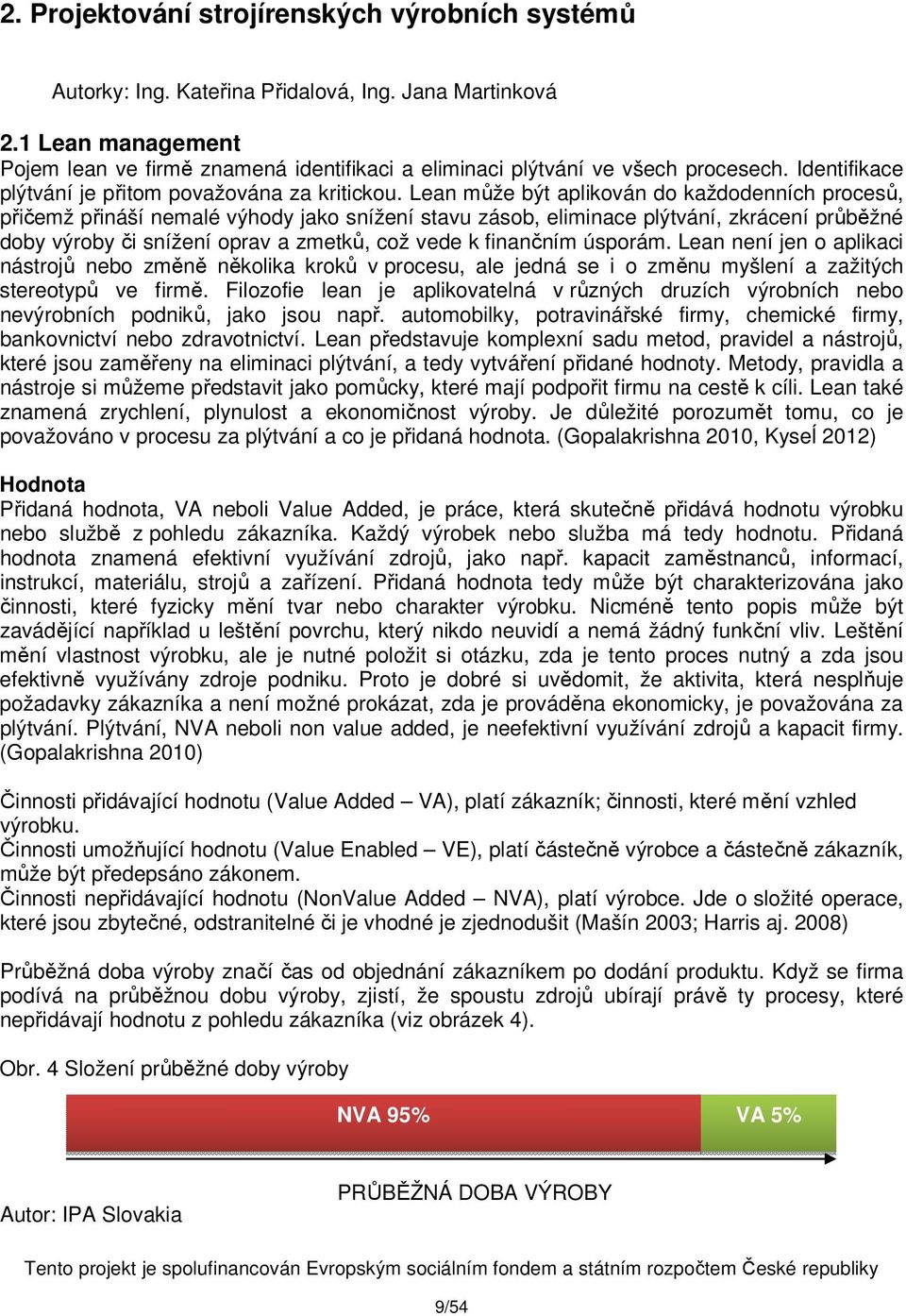

9 2. Projektování strojírenských výrobních systémů Autorky: Ing. Kateřina Přidalová, Ing. Jana Martinková 2.1 Lean management Pojem lean ve firmě znamená identifikaci a eliminaci plýtvání ve všech procesech. Identifikace plýtvání je přitom považována za kritickou. Lean může být aplikován do každodenních procesů, přičemž přináší nemalé výhody jako snížení stavu zásob, eliminace plýtvání, zkrácení průběžné doby výroby či snížení oprav a zmetků, což vede k finančním úsporám. Lean není jen o aplikaci nástrojů nebo změně několika kroků v procesu, ale jedná se i o změnu myšlení a zažitých stereotypů ve firmě. Filozofie lean je aplikovatelná v různých druzích výrobních nebo nevýrobních podniků, jako jsou např. automobilky, potravinářské firmy, chemické firmy, bankovnictví nebo zdravotnictví. Lean představuje komplexní sadu metod, pravidel a nástrojů, které jsou zaměřeny na eliminaci plýtvání, a tedy vytváření přidané hodnoty. Metody, pravidla a nástroje si můžeme představit jako pomůcky, které mají podpořit firmu na cestě k cíli. Lean také znamená zrychlení, plynulost a ekonomičnost výroby. Je důležité porozumět tomu, co je považováno v procesu za plýtvání a co je přidaná hodnota. (Gopalakrishna 2010, Kyseĺ 2012) Hodnota Přidaná hodnota, VA neboli Value Added, je práce, která skutečně přidává hodnotu výrobku nebo službě z pohledu zákazníka. Každý výrobek nebo služba má tedy hodnotu. Přidaná hodnota znamená efektivní využívání zdrojů, jako např. kapacit zaměstnanců, informací, instrukcí, materiálu, strojů a zařízení. Přidaná hodnota tedy může být charakterizována jako činnosti, které fyzicky mění tvar nebo charakter výrobku. Nicméně tento popis může být zavádějící například u leštění povrchu, který nikdo neuvidí a nemá žádný funkční vliv. Leštění mění vlastnost výrobku, ale je nutné položit si otázku, zda je tento proces nutný a zda jsou efektivně využívány zdroje podniku. Proto je dobré si uvědomit, že aktivita, která nesplňuje požadavky zákazníka a není možné prokázat, zda je prováděna ekonomicky, je považována za plýtvání. Plýtvání, NVA neboli non value added, je neefektivní využívání zdrojů a kapacit firmy. (Gopalakrishna 2010) Činnosti přidávající hodnotu (Value Added VA), platí zákazník; činnosti, které mění vzhled výrobku. Činnosti umožňující hodnotu (Value Enabled VE), platí částečně výrobce a částečně zákazník, může být předepsáno zákonem. Činnosti nepřidávající hodnotu (NonValue Added NVA), platí výrobce. Jde o složité operace, které jsou zbytečné, odstranitelné či je vhodné je zjednodušit (Mašín 2003; Harris aj. 2008) Průběžná doba výroby značí čas od objednání zákazníkem po dodání produktu. Když se firma podívá na průběžnou dobu výroby, zjistí, že spoustu zdrojů ubírají právě ty procesy, které nepřidávají hodnotu z pohledu zákazníka (viz obrázek 4). Obr. 4 Složení průběžné doby výroby NVA 95% VA 5% Autor: IPA Slovakia PRŮBĚŽNÁ DOBA VÝROBY 9/54

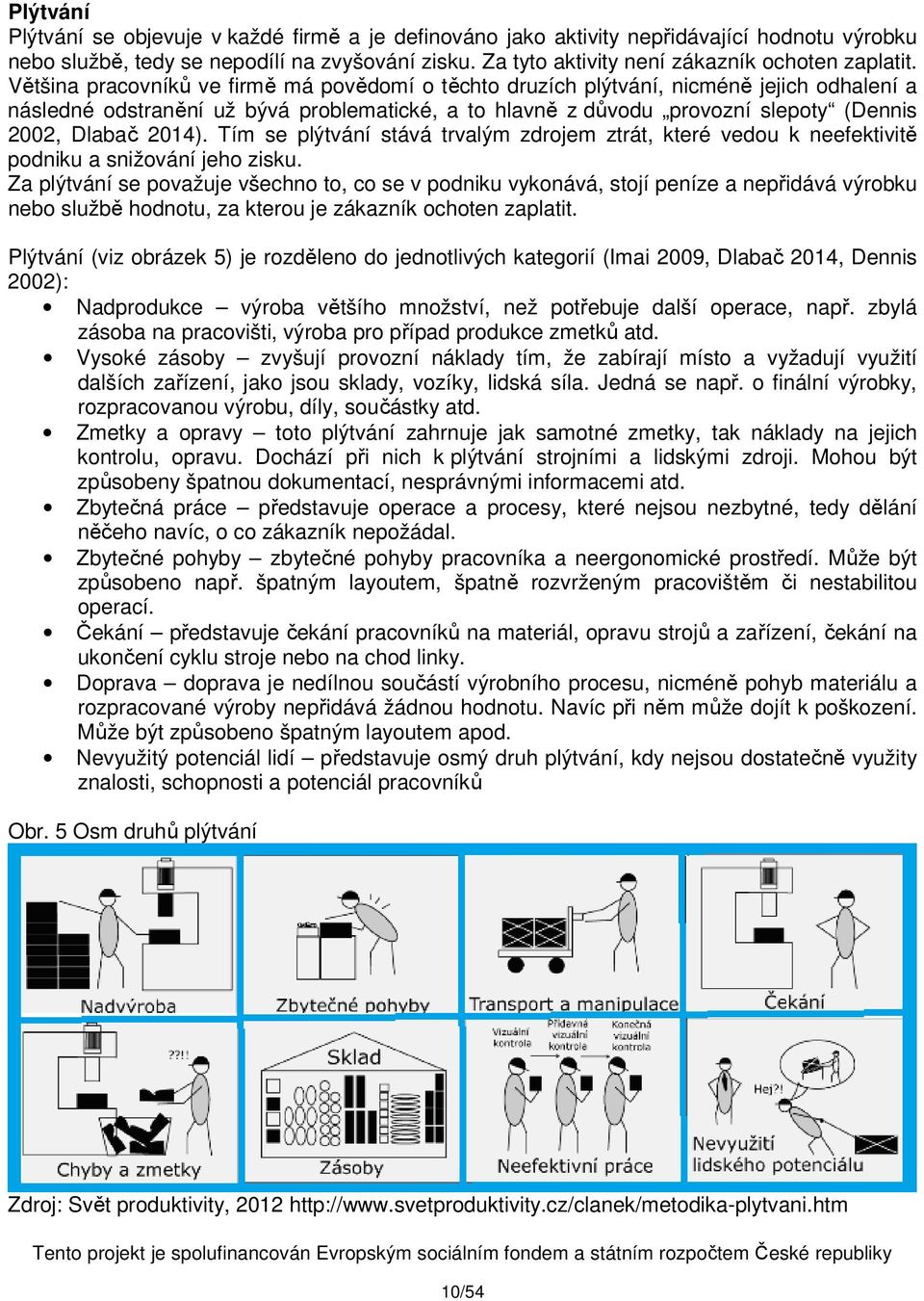

10 Plýtvání Plýtvání se objevuje v každé firmě a je definováno jako aktivity nepřidávající hodnotu výrobku nebo službě, tedy se nepodílí na zvyšování zisku. Za tyto aktivity není zákazník ochoten zaplatit. Většina pracovníků ve firmě má povědomí o těchto druzích plýtvání, nicméně jejich odhalení a následné odstranění už bývá problematické, a to hlavně z důvodu provozní slepoty (Dennis 2002, Dlabač 2014). Tím se plýtvání stává trvalým zdrojem ztrát, které vedou k neefektivitě podniku a snižování jeho zisku. Za plýtvání se považuje všechno to, co se v podniku vykonává, stojí peníze a nepřidává výrobku nebo službě hodnotu, za kterou je zákazník ochoten zaplatit. Plýtvání (viz obrázek 5) je rozděleno do jednotlivých kategorií (Imai 2009, Dlabač 2014, Dennis 2002): Nadprodukce výroba většího množství, než potřebuje další operace, např. zbylá zásoba na pracovišti, výroba pro případ produkce zmetků atd. Vysoké zásoby zvyšují provozní náklady tím, že zabírají místo a vyžadují využití dalších zařízení, jako jsou sklady, vozíky, lidská síla. Jedná se např. o finální výrobky, rozpracovanou výrobu, díly, součástky atd. Zmetky a opravy toto plýtvání zahrnuje jak samotné zmetky, tak náklady na jejich kontrolu, opravu. Dochází při nich k plýtvání strojními a lidskými zdroji. Mohou být způsobeny špatnou dokumentací, nesprávnými informacemi atd. Zbytečná práce představuje operace a procesy, které nejsou nezbytné, tedy dělání něčeho navíc, o co zákazník nepožádal. Zbytečné pohyby zbytečné pohyby pracovníka a neergonomické prostředí. Může být způsobeno např. špatným layoutem, špatně rozvrženým pracovištěm či nestabilitou operací. Čekání představuje čekání pracovníků na materiál, opravu strojů a zařízení, čekání na ukončení cyklu stroje nebo na chod linky. Doprava doprava je nedílnou součástí výrobního procesu, nicméně pohyb materiálu a rozpracované výroby nepřidává žádnou hodnotu. Navíc při něm může dojít k poškození. Může být způsobeno špatným layoutem apod. Nevyužitý potenciál lidí představuje osmý druh plýtvání, kdy nejsou dostatečně využity znalosti, schopnosti a potenciál pracovníků Obr. 5 Osm druhů plýtvání Zdroj: Svět produktivity, /54

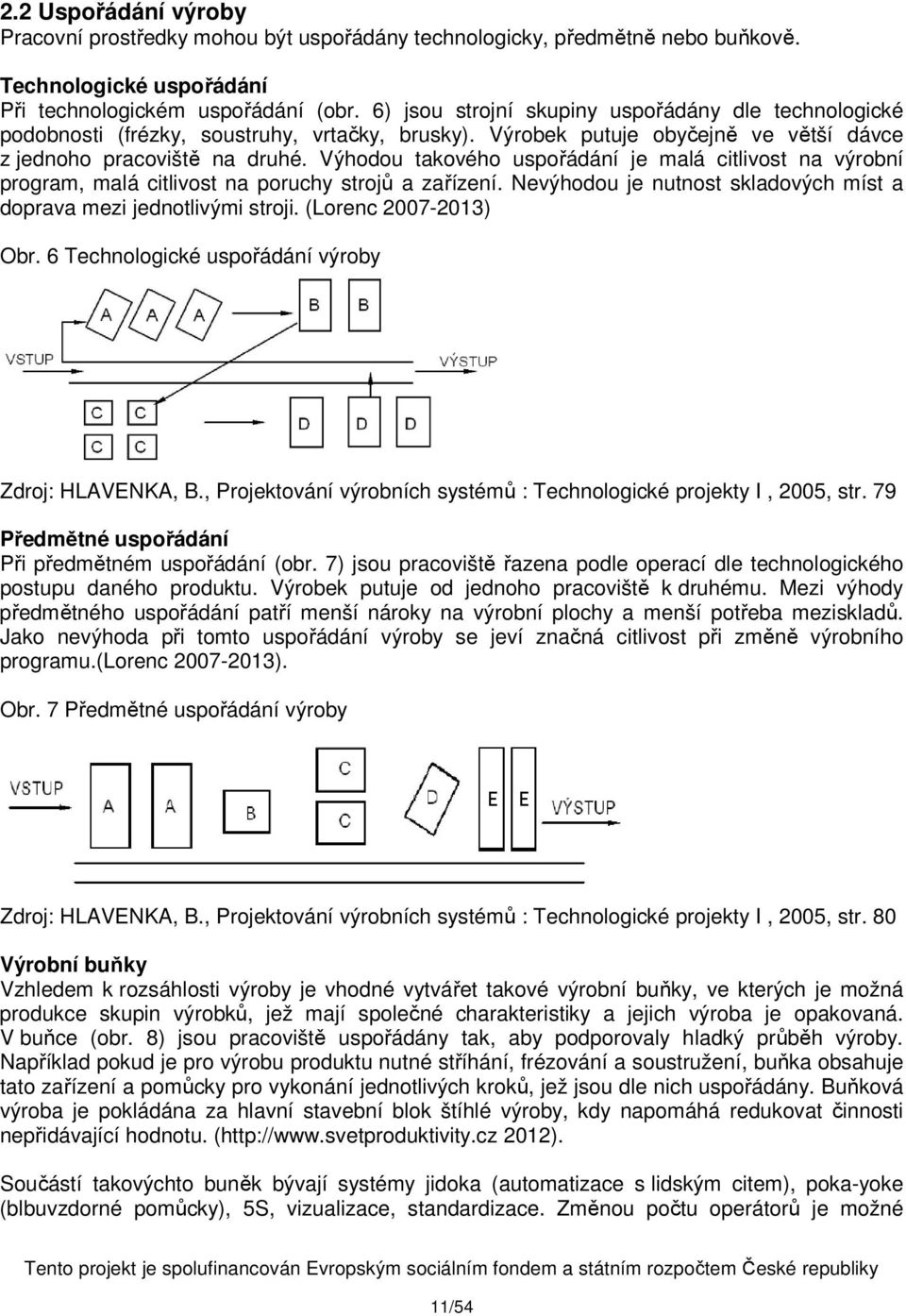

11 2.2 Uspořádání výroby Pracovní prostředky mohou být uspořádány technologicky, předmětně nebo buňkově. Technologické uspořádání Při technologickém uspořádání (obr. 6) jsou strojní skupiny uspořádány dle technologické podobnosti (frézky, soustruhy, vrtačky, brusky). Výrobek putuje obyčejně ve větší dávce z jednoho pracoviště na druhé. Výhodou takového uspořádání je malá citlivost na výrobní program, malá citlivost na poruchy strojů a zařízení. Nevýhodou je nutnost skladových míst a doprava mezi jednotlivými stroji. (Lorenc ) Obr. 6 Technologické uspořádání výroby Zdroj: HLAVENKA, B., Projektování výrobních systémů : Technologické projekty I, 2005, str. 79 Předmětné uspořádání Při předmětném uspořádání (obr. 7) jsou pracoviště řazena podle operací dle technologického postupu daného produktu. Výrobek putuje od jednoho pracoviště k druhému. Mezi výhody předmětného uspořádání patří menší nároky na výrobní plochy a menší potřeba meziskladů. Jako nevýhoda při tomto uspořádání výroby se jeví značná citlivost při změně výrobního programu.(lorenc ). Obr. 7 Předmětné uspořádání výroby Zdroj: HLAVENKA, B., Projektování výrobních systémů : Technologické projekty I, 2005, str. 80 Výrobní buňky Vzhledem k rozsáhlosti výroby je vhodné vytvářet takové výrobní buňky, ve kterých je možná produkce skupin výrobků, jež mají společné charakteristiky a jejich výroba je opakovaná. V buňce (obr. 8) jsou pracoviště uspořádány tak, aby podporovaly hladký průběh výroby. Například pokud je pro výrobu produktu nutné stříhání, frézování a soustružení, buňka obsahuje tato zařízení a pomůcky pro vykonání jednotlivých kroků, jež jsou dle nich uspořádány. Buňková výroba je pokládána za hlavní stavební blok štíhlé výroby, kdy napomáhá redukovat činnosti nepřidávající hodnotu. ( 2012). Součástí takovýchto buněk bývají systémy jidoka (automatizace s lidským citem), poka-yoke (blbuvzdorné pomůcky), 5S, vizualizace, standardizace. Změnou počtu operátorů je možné 11/54

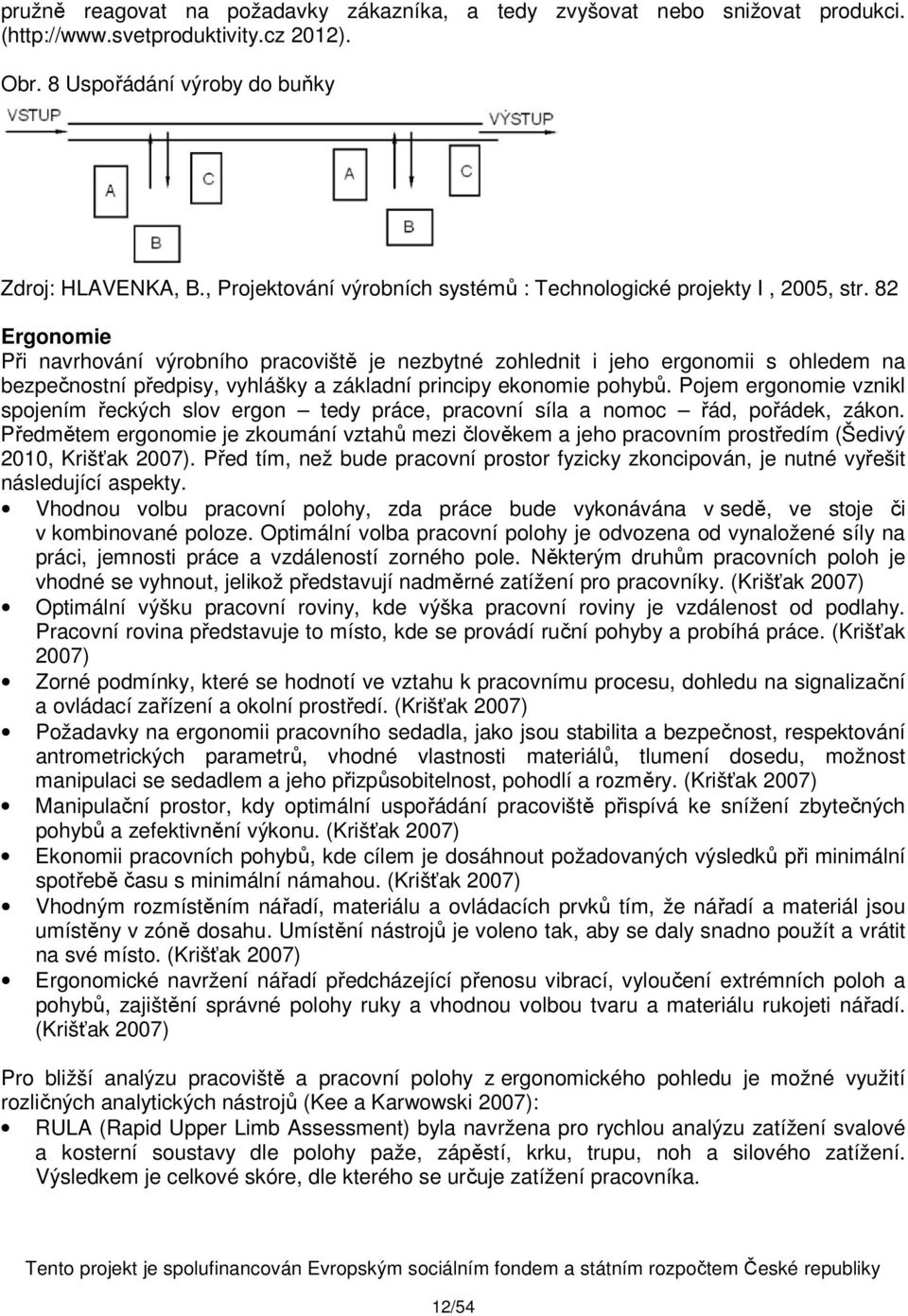

12 pružně reagovat na požadavky zákazníka, a tedy zvyšovat nebo snižovat produkci. ( 2012). Obr. 8 Uspořádání výroby do buňky Zdroj: HLAVENKA, B., Projektování výrobních systémů : Technologické projekty I, 2005, str. 82 Ergonomie Při navrhování výrobního pracoviště je nezbytné zohlednit i jeho ergonomii s ohledem na bezpečnostní předpisy, vyhlášky a základní principy ekonomie pohybů. Pojem ergonomie vznikl spojením řeckých slov ergon tedy práce, pracovní síla a nomoc řád, pořádek, zákon. Předmětem ergonomie je zkoumání vztahů mezi člověkem a jeho pracovním prostředím (Šedivý 2010, Krišťak 2007). Před tím, než bude pracovní prostor fyzicky zkoncipován, je nutné vyřešit následující aspekty. Vhodnou volbu pracovní polohy, zda práce bude vykonávána v sedě, ve stoje či v kombinované poloze. Optimální volba pracovní polohy je odvozena od vynaložené síly na práci, jemnosti práce a vzdáleností zorného pole. Některým druhům pracovních poloh je vhodné se vyhnout, jelikož představují nadměrné zatížení pro pracovníky. (Krišťak 2007) Optimální výšku pracovní roviny, kde výška pracovní roviny je vzdálenost od podlahy. Pracovní rovina představuje to místo, kde se provádí ruční pohyby a probíhá práce. (Krišťak 2007) Zorné podmínky, které se hodnotí ve vztahu k pracovnímu procesu, dohledu na signalizační a ovládací zařízení a okolní prostředí. (Krišťak 2007) Požadavky na ergonomii pracovního sedadla, jako jsou stabilita a bezpečnost, respektování antrometrických parametrů, vhodné vlastnosti materiálů, tlumení dosedu, možnost manipulaci se sedadlem a jeho přizpůsobitelnost, pohodlí a rozměry. (Krišťak 2007) Manipulační prostor, kdy optimální uspořádání pracoviště přispívá ke snížení zbytečných pohybů a zefektivnění výkonu. (Krišťak 2007) Ekonomii pracovních pohybů, kde cílem je dosáhnout požadovaných výsledků při minimální spotřebě času s minimální námahou. (Krišťak 2007) Vhodným rozmístěním nářadí, materiálu a ovládacích prvků tím, že nářadí a materiál jsou umístěny v zóně dosahu. Umístění nástrojů je voleno tak, aby se daly snadno použít a vrátit na své místo. (Krišťak 2007) Ergonomické navržení nářadí předcházející přenosu vibrací, vyloučení extrémních poloh a pohybů, zajištění správné polohy ruky a vhodnou volbou tvaru a materiálu rukojeti nářadí. (Krišťak 2007) Pro bližší analýzu pracoviště a pracovní polohy z ergonomického pohledu je možné využití rozličných analytických nástrojů (Kee a Karwowski 2007): RULA (Rapid Upper Limb Assessment) byla navržena pro rychlou analýzu zatížení svalové a kosterní soustavy dle polohy paže, zápěstí, krku, trupu, noh a silového zatížení. Výsledkem je celkové skóre, dle kterého se určuje zatížení pracovníka. 12/54

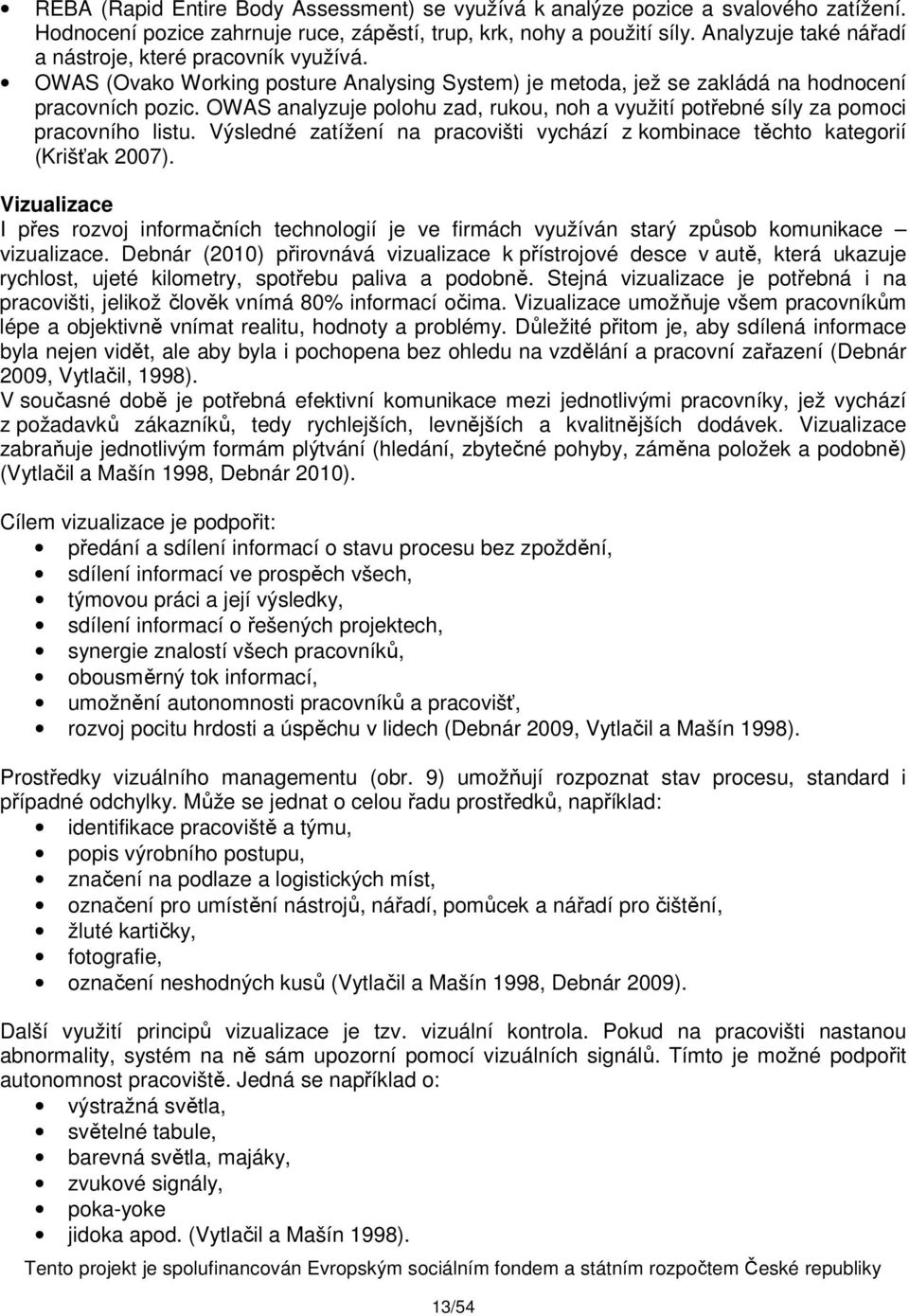

13 REBA (Rapid Entire Body Assessment) se využívá k analýze pozice a svalového zatížení. Hodnocení pozice zahrnuje ruce, zápěstí, trup, krk, nohy a použití síly. Analyzuje také nářadí a nástroje, které pracovník využívá. OWAS (Ovako Working posture Analysing System) je metoda, jež se zakládá na hodnocení pracovních pozic. OWAS analyzuje polohu zad, rukou, noh a využití potřebné síly za pomoci pracovního listu. Výsledné zatížení na pracovišti vychází z kombinace těchto kategorií (Krišťak 2007). Vizualizace I přes rozvoj informačních technologií je ve firmách využíván starý způsob komunikace vizualizace. Debnár (2010) přirovnává vizualizace k přístrojové desce v autě, která ukazuje rychlost, ujeté kilometry, spotřebu paliva a podobně. Stejná vizualizace je potřebná i na pracovišti, jelikož člověk vnímá 80% informací očima. Vizualizace umožňuje všem pracovníkům lépe a objektivně vnímat realitu, hodnoty a problémy. Důležité přitom je, aby sdílená informace byla nejen vidět, ale aby byla i pochopena bez ohledu na vzdělání a pracovní zařazení (Debnár 2009, Vytlačil, 1998). V současné době je potřebná efektivní komunikace mezi jednotlivými pracovníky, jež vychází z požadavků zákazníků, tedy rychlejších, levnějších a kvalitnějších dodávek. Vizualizace zabraňuje jednotlivým formám plýtvání (hledání, zbytečné pohyby, záměna položek a podobně) (Vytlačil a Mašín 1998, Debnár 2010). Cílem vizualizace je podpořit: předání a sdílení informací o stavu procesu bez zpoždění, sdílení informací ve prospěch všech, týmovou práci a její výsledky, sdílení informací o řešených projektech, synergie znalostí všech pracovníků, obousměrný tok informací, umožnění autonomnosti pracovníků a pracovišť, rozvoj pocitu hrdosti a úspěchu v lidech (Debnár 2009, Vytlačil a Mašín 1998). Prostředky vizuálního managementu (obr. 9) umožňují rozpoznat stav procesu, standard i případné odchylky. Může se jednat o celou řadu prostředků, například: identifikace pracoviště a týmu, popis výrobního postupu, značení na podlaze a logistických míst, označení pro umístění nástrojů, nářadí, pomůcek a nářadí pro čištění, žluté kartičky, fotografie, označení neshodných kusů (Vytlačil a Mašín 1998, Debnár 2009). Další využití principů vizualizace je tzv. vizuální kontrola. Pokud na pracovišti nastanou abnormality, systém na ně sám upozorní pomocí vizuálních signálů. Tímto je možné podpořit autonomnost pracoviště. Jedná se například o: výstražná světla, světelné tabule, barevná světla, majáky, zvukové signály, poka-yoke jidoka apod. (Vytlačil a Mašín 1998). 13/54

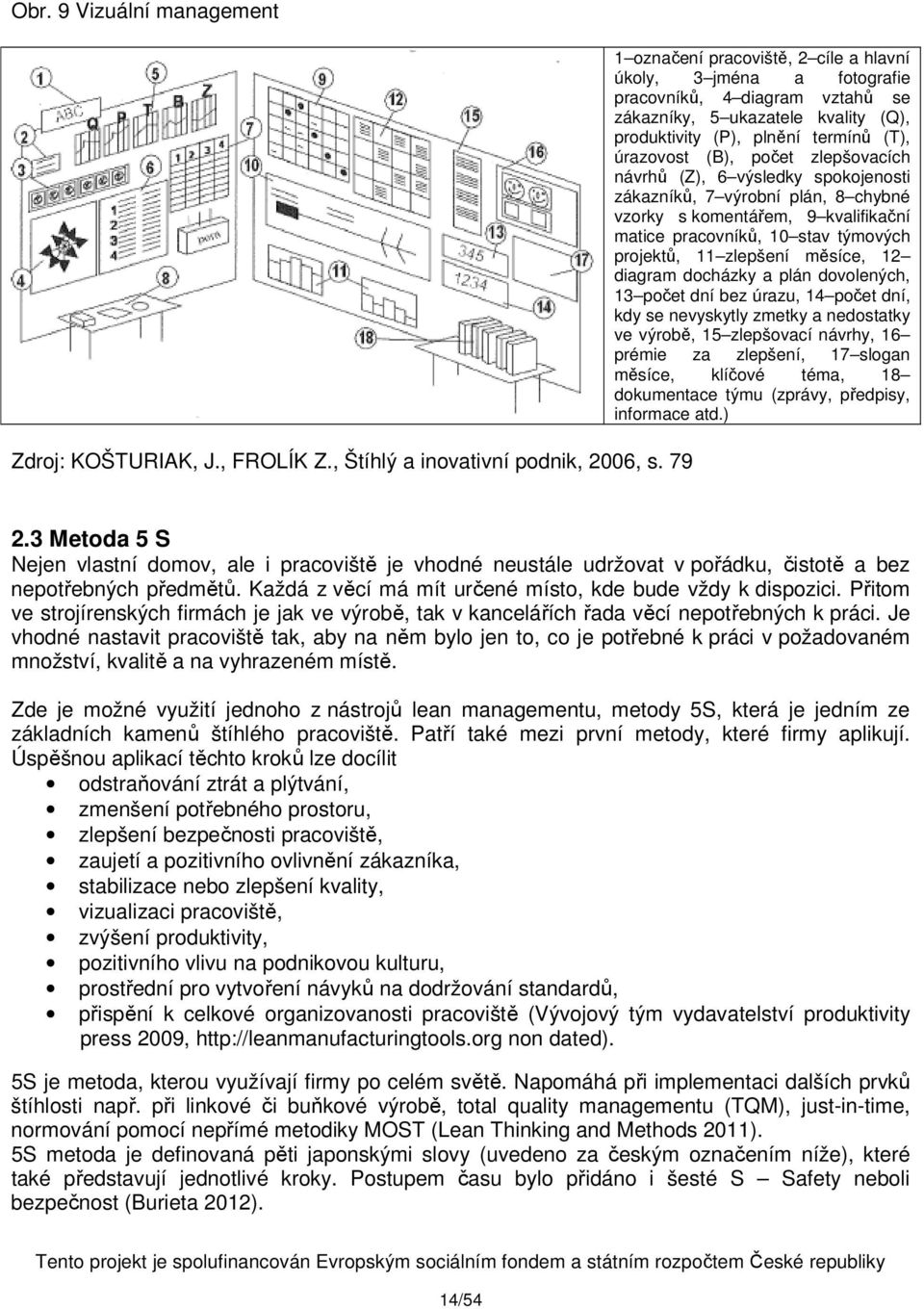

14 Obr. 9 Vizuální management Zdroj: KOŠTURIAK, J., FROLÍK Z., Štíhlý a inovativní podnik, 2006, s označení pracoviště, 2 cíle a hlavní úkoly, 3 jména a fotografie pracovníků, 4 diagram vztahů se zákazníky, 5 ukazatele kvality (Q), produktivity (P), plnění termínů (T), úrazovost (B), počet zlepšovacích návrhů (Z), 6 výsledky spokojenosti zákazníků, 7 výrobní plán, 8 chybné vzorky s komentářem, 9 kvalifikační matice pracovníků, 10 stav týmových projektů, 11 zlepšení měsíce, 12 diagram docházky a plán dovolených, 13 počet dní bez úrazu, 14 počet dní, kdy se nevyskytly zmetky a nedostatky ve výrobě, 15 zlepšovací návrhy, 16 prémie za zlepšení, 17 slogan měsíce, klíčové téma, 18 dokumentace týmu (zprávy, předpisy, informace atd.) 2.3 Metoda 5 S Nejen vlastní domov, ale i pracoviště je vhodné neustále udržovat v pořádku, čistotě a bez nepotřebných předmětů. Každá z věcí má mít určené místo, kde bude vždy k dispozici. Přitom ve strojírenských firmách je jak ve výrobě, tak v kancelářích řada věcí nepotřebných k práci. Je vhodné nastavit pracoviště tak, aby na něm bylo jen to, co je potřebné k práci v požadovaném množství, kvalitě a na vyhrazeném místě. Zde je možné využití jednoho z nástrojů lean managementu, metody 5S, která je jedním ze základních kamenů štíhlého pracoviště. Patří také mezi první metody, které firmy aplikují. Úspěšnou aplikací těchto kroků lze docílit odstraňování ztrát a plýtvání, zmenšení potřebného prostoru, zlepšení bezpečnosti pracoviště, zaujetí a pozitivního ovlivnění zákazníka, stabilizace nebo zlepšení kvality, vizualizaci pracoviště, zvýšení produktivity, pozitivního vlivu na podnikovou kulturu, prostřední pro vytvoření návyků na dodržování standardů, přispění k celkové organizovanosti pracoviště (Vývojový tým vydavatelství produktivity press 2009, non dated). 5S je metoda, kterou využívají firmy po celém světě. Napomáhá při implementaci dalších prvků štíhlosti např. při linkové či buňkové výrobě, total quality managementu (TQM), just-in-time, normování pomocí nepřímé metodiky MOST (Lean Thinking and Methods 2011). 5S metoda je definovaná pěti japonskými slovy (uvedeno za českým označením níže), které také představují jednotlivé kroky. Postupem času bylo přidáno i šesté S Safety neboli bezpečnost (Burieta 2012). 14/54

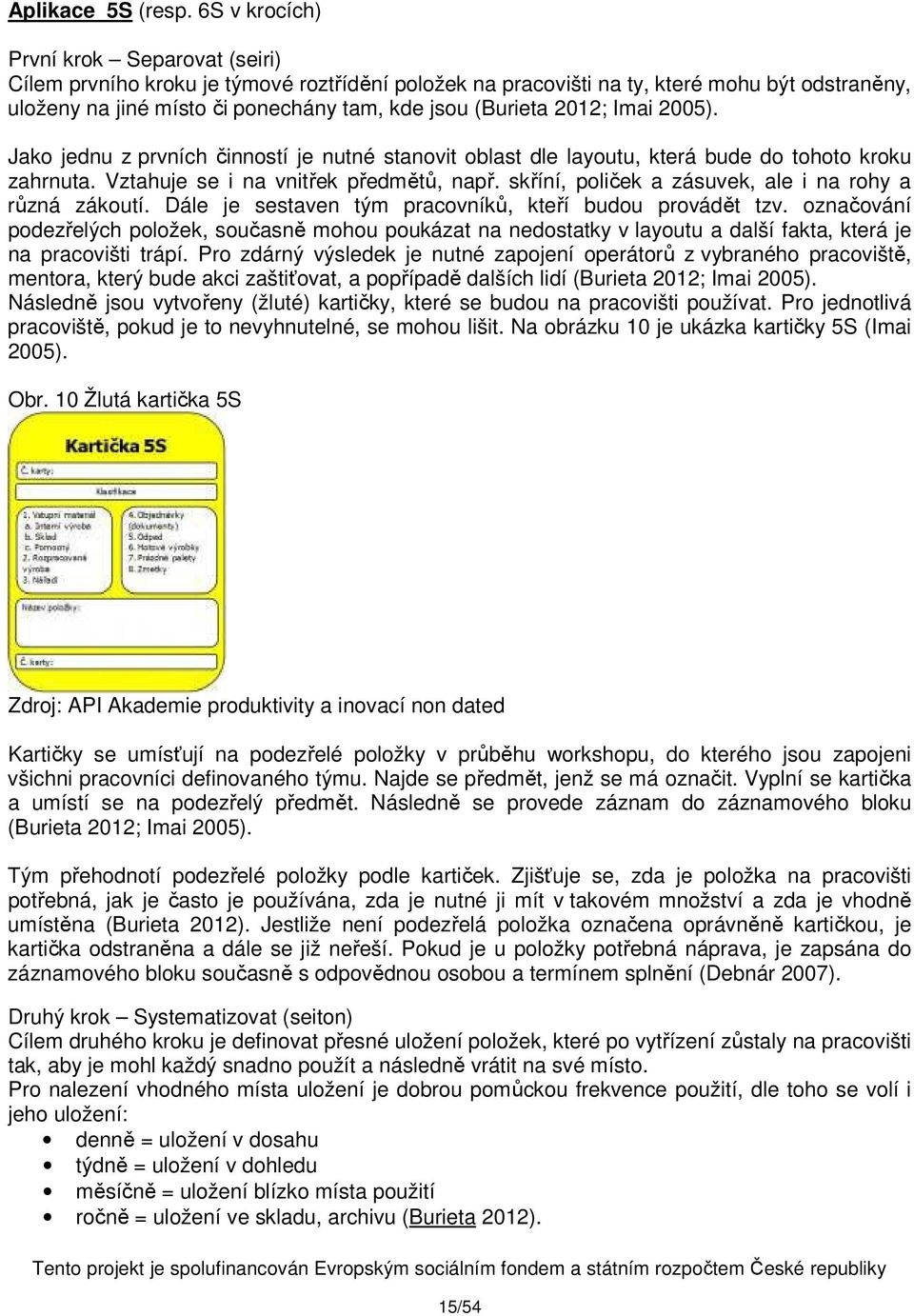

15 Aplikace 5S (resp. 6S v krocích) První krok Separovat (seiri) Cílem prvního kroku je týmové roztřídění položek na pracovišti na ty, které mohu být odstraněny, uloženy na jiné místo či ponechány tam, kde jsou (Burieta 2012; Imai 2005). Jako jednu z prvních činností je nutné stanovit oblast dle layoutu, která bude do tohoto kroku zahrnuta. Vztahuje se i na vnitřek předmětů, např. skříní, poliček a zásuvek, ale i na rohy a různá zákoutí. Dále je sestaven tým pracovníků, kteří budou provádět tzv. označování podezřelých položek, současně mohou poukázat na nedostatky v layoutu a další fakta, která je na pracovišti trápí. Pro zdárný výsledek je nutné zapojení operátorů z vybraného pracoviště, mentora, který bude akci zaštiťovat, a popřípadě dalších lidí (Burieta 2012; Imai 2005). Následně jsou vytvořeny (žluté) kartičky, které se budou na pracovišti používat. Pro jednotlivá pracoviště, pokud je to nevyhnutelné, se mohou lišit. Na obrázku 10 je ukázka kartičky 5S (Imai 2005). Obr. 10 Žlutá kartička 5S Zdroj: API Akademie produktivity a inovací non dated Kartičky se umísťují na podezřelé položky v průběhu workshopu, do kterého jsou zapojeni všichni pracovníci definovaného týmu. Najde se předmět, jenž se má označit. Vyplní se kartička a umístí se na podezřelý předmět. Následně se provede záznam do záznamového bloku (Burieta 2012; Imai 2005). Tým přehodnotí podezřelé položky podle kartiček. Zjišťuje se, zda je položka na pracovišti potřebná, jak je často je používána, zda je nutné ji mít v takovém množství a zda je vhodně umístěna (Burieta 2012). Jestliže není podezřelá položka označena oprávněně kartičkou, je kartička odstraněna a dále se již neřeší. Pokud je u položky potřebná náprava, je zapsána do záznamového bloku současně s odpovědnou osobou a termínem splnění (Debnár 2007). Druhý krok Systematizovat (seiton) Cílem druhého kroku je definovat přesné uložení položek, které po vytřízení zůstaly na pracovišti tak, aby je mohl každý snadno použít a následně vrátit na své místo. Pro nalezení vhodného místa uložení je dobrou pomůckou frekvence použití, dle toho se volí i jeho uložení: denně = uložení v dosahu týdně = uložení v dohledu měsíčně = uložení blízko místa použití ročně = uložení ve skladu, archivu (Burieta 2012). 15/54

16 Při umísťování položek by se tým měl zabývat i eliminací plýtvání, tzn. efektivním uspořádáním pracoviště, které minimalizuje pohyb pracovníků, skladové plochy atd. při vhodné ergonomii a bezpečnost práce. Může se definovat maximální a minimální množství položek, které mohou být na pracovišti. Při tomto kroku se využívají tzv. shadow boardy (stínové tabule), ohraničení, etiketování, otevřené police (Burieta 2012; Imai 2005, Vývojový tým vydavatelství produktivity press 2009). Třetí krok Stále čisti (seiso) Čistění je třetím krokem v metodě 5S, jež může být dosažena poté, kdy je pracoviště vytřízeno a věci uloženy na definovaných místech. Čistění není jen zametení podlahy, ale týká se i strojů, nástrojů a zařízení. Čištění je důležité pro udržení pracoviště v požadovaném stavu a mělo by být součástí každodenního úklidu pracoviště. Dále napomáhá k odhalení případných abnormalit, eliminuje nahromaděné věci. Každý se lépe cítí v uklizeném a přehledném pracovišti (Burieta 2012). Pracoviště může být rozděleno na jednotlivé oblasti, kde se definuje: co je potřeba čistit, kdo tuto činnost bude vykonávat, kdy a jak často se tato činnost bude vykonávat, jaké prostředky budou potřebné (Burieta 2012; Imai 2005). Všechny tyto činnosti se následně promítnou do standardu pracoviště spolu s fotografiemi, jak je uvedeno na příkladu na obrázku č. 11 (Burieta 2012; Imai 2005). Obr. 11 Příklad standardu pracoviště pro čištění Zdroj: BURIETA, J., 5S, 6S, nebo dokonce 7S, 2012 Čtvrtý krok Standardizuj (seiketsu) Poté, co byly provedeny první tři kroky metody 5S, je nutné zajistit, aby se vynaložené úsilí a efekt postupně nevytratily. K tomu slouží čtvrtý krok standardizace. Cílem je vytvoření standardu pro dané pracoviště, kde každý pracovník dokáže rychle určit, zda je pracoviště v souladu či zda jsou zde odchylky (Vývojový tým vydavatelství Produktivity Press 2009). 16/54

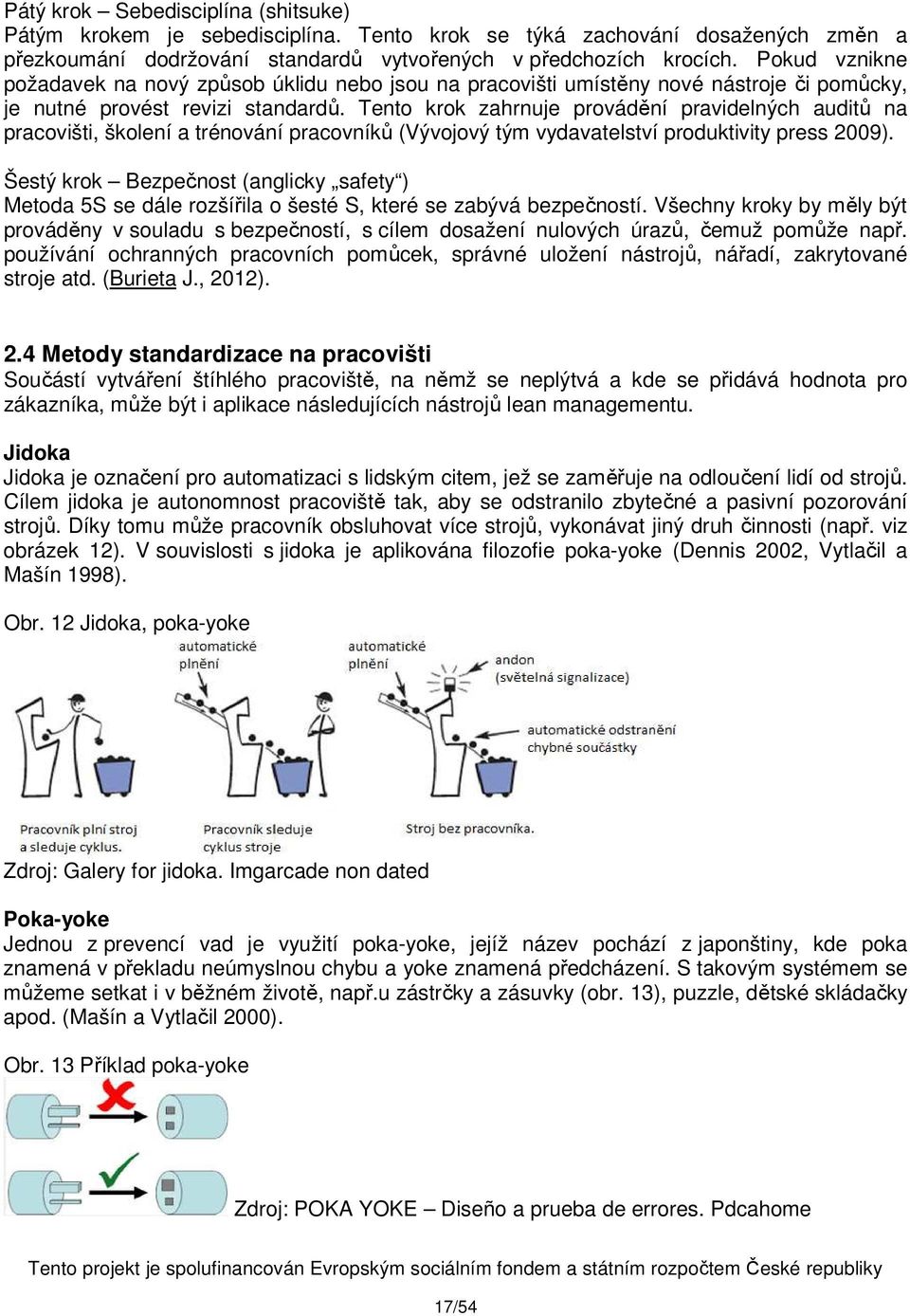

17 Pátý krok Sebedisciplína (shitsuke) Pátým krokem je sebedisciplína. Tento krok se týká zachování dosažených změn a přezkoumání dodržování standardů vytvořených v předchozích krocích. Pokud vznikne požadavek na nový způsob úklidu nebo jsou na pracovišti umístěny nové nástroje či pomůcky, je nutné provést revizi standardů. Tento krok zahrnuje provádění pravidelných auditů na pracovišti, školení a trénování pracovníků (Vývojový tým vydavatelství produktivity press 2009). Šestý krok Bezpečnost (anglicky safety ) Metoda 5S se dále rozšířila o šesté S, které se zabývá bezpečností. Všechny kroky by měly být prováděny v souladu s bezpečností, s cílem dosažení nulových úrazů, čemuž pomůže např. používání ochranných pracovních pomůcek, správné uložení nástrojů, nářadí, zakrytované stroje atd. (Burieta J., 2012). 2.4 Metody standardizace na pracovišti Součástí vytváření štíhlého pracoviště, na němž se neplýtvá a kde se přidává hodnota pro zákazníka, může být i aplikace následujících nástrojů lean managementu. Jidoka Jidoka je označení pro automatizaci s lidským citem, jež se zaměřuje na odloučení lidí od strojů. Cílem jidoka je autonomnost pracoviště tak, aby se odstranilo zbytečné a pasivní pozorování strojů. Díky tomu může pracovník obsluhovat více strojů, vykonávat jiný druh činnosti (např. viz obrázek 12). V souvislosti s jidoka je aplikována filozofie poka-yoke (Dennis 2002, Vytlačil a Mašín 1998). Obr. 12 Jidoka, poka-yoke Zdroj: Galery for jidoka. Imgarcade non dated Poka-yoke Jednou z prevencí vad je využití poka-yoke, jejíž název pochází z japonštiny, kde poka znamená v překladu neúmyslnou chybu a yoke znamená předcházení. S takovým systémem se můžeme setkat i v běžném životě, např.u zástrčky a zásuvky (obr. 13), puzzle, dětské skládačky apod. (Mašín a Vytlačil 2000). Obr. 13 Příklad poka-yoke Zdroj: POKA YOKE Diseño a prueba de errores. Pdcahome 17/54

18 Jedná se o implementaci jednoduchých, nízkonákladových zařízení používaných v systému jidoka, které detekují abnormalitu v místě vzniku, před tím než se změní na vadu. Poka-yoke slouží k eliminaci chyb způsobených lidským faktorem během celého procesu a souvisí s filozofií nulových vad. Poka-yoke respektuje inteligenci pracovníků a oprošťuje je od monotónnosti práce (Dennis 2002). Příklady chyb, které mohou být detekovány při využití poka-yoke: vynechání procesního kroku, chyba v procesu, záměna součástek, chybějící součástky, chybně pracující zařízení apod. (Dennis 2002). Standardizace Standard je norma, měřítko, kritérium či obecně uznávaný vzor. Standardizace je tedy optimální provádění činnosti nebo dosažení určitého stavu s ohledem na bezpečnost, kvalitu při efektivním využití pracovníků, materiálu, strojů a nářadí, které vedou ke stabilitě dané operace nebo činnosti. Standardy by také měly definovat, co dělat v případě, že nastane abnormální situace (Košturiak a Frolík 2006, Imai 2005). Pokud není proces standardizován a neustále se mění, jakékoliv jeho zlepšení může být považováno za odchylku. Nejprve je důležité proces standardizovat, k neboli provést jeho stabilizaci a poté může následovat další zlepšení (Liker 2007). Obr. 1 Ukázka standardu práce vedoucího pracovníka Zdroj: DEBNÁR, R., Týmová práce, 2007 Standardy mohou být zaměřeny na: podporu kvality a produktivity, stabilizaci procesu, možnost dalšího zlepšování, zvýšení spokojenosti zákazníků, usnadnění komunikace a rychlý přenos informací, zvýšení bezpečnosti, pomoc tréninku a vzdělávání, učení se a zlepšování, zvýšení pracovní disciplíny, 18/54

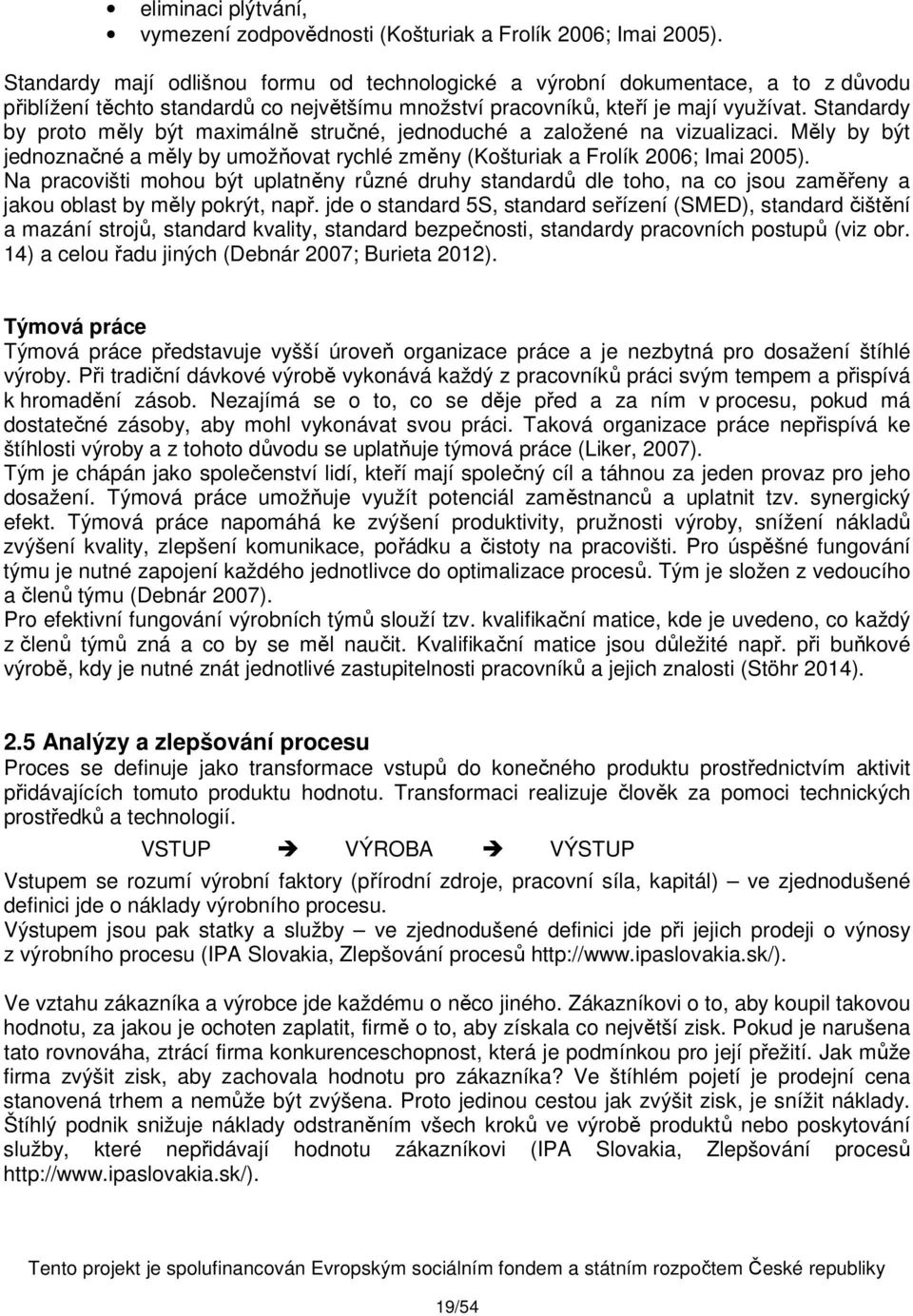

19 eliminaci plýtvání, vymezení zodpovědnosti (Košturiak a Frolík 2006; Imai 2005). Standardy mají odlišnou formu od technologické a výrobní dokumentace, a to z důvodu přiblížení těchto standardů co největšímu množství pracovníků, kteří je mají využívat. Standardy by proto měly být maximálně stručné, jednoduché a založené na vizualizaci. Měly by být jednoznačné a měly by umožňovat rychlé změny (Košturiak a Frolík 2006; Imai 2005). Na pracovišti mohou být uplatněny různé druhy standardů dle toho, na co jsou zaměřeny a jakou oblast by měly pokrýt, např. jde o standard 5S, standard seřízení (SMED), standard čištění a mazání strojů, standard kvality, standard bezpečnosti, standardy pracovních postupů (viz obr. 14) a celou řadu jiných (Debnár 2007; Burieta 2012). Týmová práce Týmová práce představuje vyšší úroveň organizace práce a je nezbytná pro dosažení štíhlé výroby. Při tradiční dávkové výrobě vykonává každý z pracovníků práci svým tempem a přispívá k hromadění zásob. Nezajímá se o to, co se děje před a za ním v procesu, pokud má dostatečné zásoby, aby mohl vykonávat svou práci. Taková organizace práce nepřispívá ke štíhlosti výroby a z tohoto důvodu se uplatňuje týmová práce (Liker, 2007). Tým je chápán jako společenství lidí, kteří mají společný cíl a táhnou za jeden provaz pro jeho dosažení. Týmová práce umožňuje využít potenciál zaměstnanců a uplatnit tzv. synergický efekt. Týmová práce napomáhá ke zvýšení produktivity, pružnosti výroby, snížení nákladů zvýšení kvality, zlepšení komunikace, pořádku a čistoty na pracovišti. Pro úspěšné fungování týmu je nutné zapojení každého jednotlivce do optimalizace procesů. Tým je složen z vedoucího a členů týmu (Debnár 2007). Pro efektivní fungování výrobních týmů slouží tzv. kvalifikační matice, kde je uvedeno, co každý z členů týmů zná a co by se měl naučit. Kvalifikační matice jsou důležité např. při buňkové výrobě, kdy je nutné znát jednotlivé zastupitelnosti pracovníků a jejich znalosti (Stöhr 2014). 2.5 Analýzy a zlepšování procesu Proces se definuje jako transformace vstupů do konečného produktu prostřednictvím aktivit přidávajících tomuto produktu hodnotu. Transformaci realizuje člověk za pomoci technických prostředků a technologií. VSTUP VÝROBA VÝSTUP Vstupem se rozumí výrobní faktory (přírodní zdroje, pracovní síla, kapitál) ve zjednodušené definici jde o náklady výrobního procesu. Výstupem jsou pak statky a služby ve zjednodušené definici jde při jejich prodeji o výnosy z výrobního procesu (IPA Slovakia, Zlepšování procesů Ve vztahu zákazníka a výrobce jde každému o něco jiného. Zákazníkovi o to, aby koupil takovou hodnotu, za jakou je ochoten zaplatit, firmě o to, aby získala co největší zisk. Pokud je narušena tato rovnováha, ztrácí firma konkurenceschopnost, která je podmínkou pro její přežití. Jak může firma zvýšit zisk, aby zachovala hodnotu pro zákazníka? Ve štíhlém pojetí je prodejní cena stanovená trhem a nemůže být zvýšena. Proto jedinou cestou jak zvýšit zisk, je snížit náklady. Štíhlý podnik snižuje náklady odstraněním všech kroků ve výrobě produktů nebo poskytování služby, které nepřidávají hodnotu zákazníkovi (IPA Slovakia, Zlepšování procesů 19/54

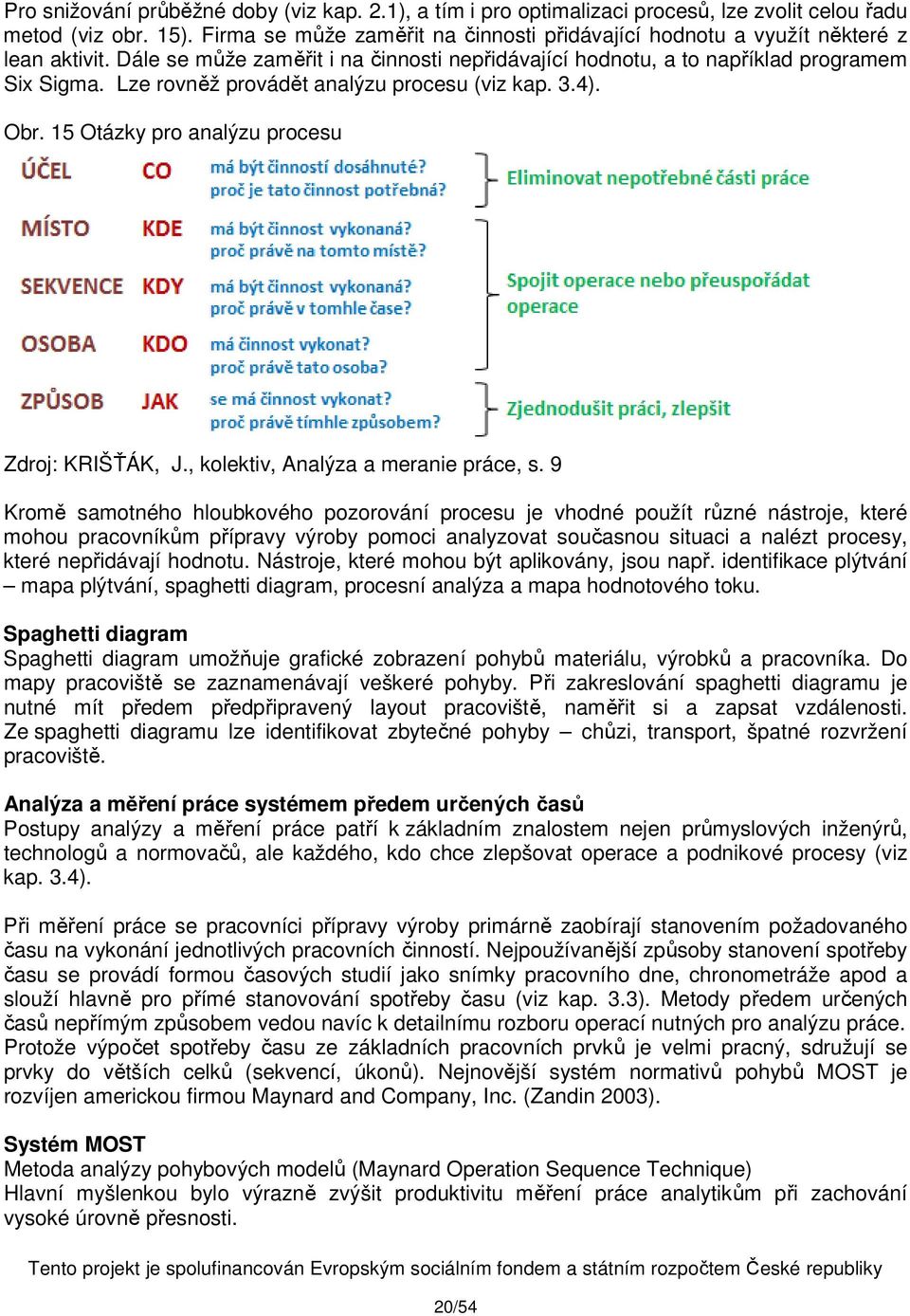

20 Pro snižování průběžné doby (viz kap. 2.1), a tím i pro optimalizaci procesů, lze zvolit celou řadu metod (viz obr. 15). Firma se může zaměřit na činnosti přidávající hodnotu a využít některé z lean aktivit. Dále se může zaměřit i na činnosti nepřidávající hodnotu, a to například programem Six Sigma. Lze rovněž provádět analýzu procesu (viz kap. 3.4). Obr. 15 Otázky pro analýzu procesu Zdroj: KRIŠŤÁK, J., kolektiv, Analýza a meranie práce, s. 9 Kromě samotného hloubkového pozorování procesu je vhodné použít různé nástroje, které mohou pracovníkům přípravy výroby pomoci analyzovat současnou situaci a nalézt procesy, které nepřidávají hodnotu. Nástroje, které mohou být aplikovány, jsou např. identifikace plýtvání mapa plýtvání, spaghetti diagram, procesní analýza a mapa hodnotového toku. Spaghetti diagram Spaghetti diagram umožňuje grafické zobrazení pohybů materiálu, výrobků a pracovníka. Do mapy pracoviště se zaznamenávají veškeré pohyby. Při zakreslování spaghetti diagramu je nutné mít předem předpřipravený layout pracoviště, naměřit si a zapsat vzdálenosti. Ze spaghetti diagramu lze identifikovat zbytečné pohyby chůzi, transport, špatné rozvržení pracoviště. Analýza a měření práce systémem předem určených časů Postupy analýzy a měření práce patří k základním znalostem nejen průmyslových inženýrů, technologů a normovačů, ale každého, kdo chce zlepšovat operace a podnikové procesy (viz kap. 3.4). Při měření práce se pracovníci přípravy výroby primárně zaobírají stanovením požadovaného času na vykonání jednotlivých pracovních činností. Nejpoužívanější způsoby stanovení spotřeby času se provádí formou časových studií jako snímky pracovního dne, chronometráže apod a slouží hlavně pro přímé stanovování spotřeby času (viz kap. 3.3). Metody předem určených časů nepřímým způsobem vedou navíc k detailnímu rozboru operací nutných pro analýzu práce. Protože výpočet spotřeby času ze základních pracovních prvků je velmi pracný, sdružují se prvky do větších celků (sekvencí, úkonů). Nejnovější systém normativů pohybů MOST je rozvíjen americkou firmou Maynard and Company, Inc. (Zandin 2003). Systém MOST Metoda analýzy pohybových modelů (Maynard Operation Sequence Technique) Hlavní myšlenkou bylo výrazně zvýšit produktivitu měření práce analytikům při zachování vysoké úrovně přesnosti. 20/54

21 MOST je systém měření práce soustřeďující se na činnosti spojené s pohybem objektů a popsané ve formě definovaných pohybových modelů. Pohybovému modelu podle konkrétní situace provedení je určena časová hodnota potřebná k jejímu vykonání. Předem určené časy základních pohybů přitom představují průměrný výkon průměrného pracovníka. Hlavní výhodou stanovování norem systémem předem určených časů je eliminace subjektivnosti (Zandin 2003), a hlavní výhodou systému MOST je růst produktivity práce o deset až dvacet procent při přechodu z klasického systému tvorby norem spotřeby času na systém MOST. MOST systém je vhodný pro stanovení norem času v libovolném prostředí (automobilový průmysl, elektrotechnický, kancelářské práce atp.). Prostřednictvím svých tří podsystémů (Mini MOST, Basic MOST a Maxi MOST) umožňuje uživateli výběr nejvhodnějšího systému z hlediska vztahu přesnost časová náročnost. Každý z těchto systémů je vhodný pro určitý typ výroby. Systém Basic MOST je vhodný pro analýzu operací s opakovatelností přibližně 30 až 300 kusů za směnu, což odpovídá cyklovému času v minutách. Mini MOST slouží pro analýzu vysoko opakovatelných operací s opakovatelností více než 300 kusů za směnu. Maxi MOST slouží pro měření práce pro méně opakované aktivity, kdy jejich opakovatelnost nedosahuje 30 kusů za směnu. Cyklové časy jsou řádově v desítkách minut (Zandin 2003). Basic MOST Pro popis manuální práce jsou potřebné jen čtyři základní MOST sekvence (viz zab. 2.1): sekvence obecného přemístění volný pohyb předmětu v prostoru, sekvence řízeného přemístění vázaný pohyb předmětu v prostoru, část pohybu zůstává v kontaktu s jiným povrchem, popřípadě je součástí jiného pohybujícího se předmětu, sekvence použití nástroje využití ručních nástrojů, sekvence pro měření pohybů těles přemísťovaných za pomocí ručního jeřábu. Tabulka 2.1 Ukázka MOST sekvence Činnost Modelový sled Obecné přemístění A B G A B P A Řízené přemístění A B G M X I A Použití nástroje A B G A B P? A B P A Ruční jeřáb A T K F V L V P T A Zdroj: Vlastní zpracování autorek Při sestavování jednotlivých pohybových modelů používá metoda MOST velkých tiskacích písmen a indexů (=čísel). Každé písmeno označené číselným indexem pak představuje určitý druh pohybu a jeho časovou náročnost (Zandin 2003). Indexy = časovou náročnost přiřazujeme k jednotlivým písmenům v pohybovém modelu ze sestavené data karty pro MOST. Příklad: jít dva kroky = A 3 písmeno A akce na určitou vzdálenost index 3 Jednotlivá písmena představují konkrétní druh pohybu: A pohyb na určitou vzdálenost, B pohyb těla, G způsob uchopení objektu, získání kontroly nad objektem, P umístění objektu, M řízené přemístění, X procesní čas, I vyrovnání. 21/54

22 V modelu použití nástroje na místo otazníku pak doplňujeme použití nástroje: F, L, C, S, M, R, T. Výpočet časové náročnosti: Sečtou se hodnoty jednotlivých indexů v celém pohybovém modelu, vynásobí se koeficientem 0 a získá se výsledek v jednotce TMU. Jednotky TMU se převedou na jednotky času, které již vyjadřují skutečný čas potřebný pro vykonání určité práce normu času (Zandin 2003). Při aplikaci systému MOST se analyzují jen produktivní části operace ty činnosti, které není možné takto analyzovat, automaticky ukazují na neproduktivní způsob vykonávání. Po analýze se eliminují některé kroky postupu snížením počtu řádků analýzy se dosáhne úspory spotřeby času. Snižují se hodnoty indexů každý index odpovídá přímo spotřebě času. Čím vyšší hodnota indexu, tím vyšší spotřeba času. Proto se navrhují operace tak, aby bylo možné použít nižší hodnoty indexů (Krištak 2007). 2.6 Mapování hodnotového toku VSM Value Stream Mapping, čili VSM, česky mapování hodnotového toku, je jednoduchý grafický nástroj, který slouží pro pochopení materiálového a informačního toku procesů výroby, přičemž se sledují jednotlivé aktivity (přidávající hodnotu VA, i nepřidávající hodnotu NVA). Sleduje se pohyb materiálu od dodavatele až po zákazníka. Mapa hodnotového toku umožňuje zobrazení současného stavu a napomáhá identifikaci příležitostí pro zlepšení tedy odhalení činností, které nepřidávají hodnotu. Vytvořením mapy toku hodnot (viz obrázek 16) se získá přehled o současném stavu celého procesu, produktu či služby, informačních a materiálových tocích a odhalí se plýtvání, které je následně předmětem dalších aktivit v rámci celého procesního řetězce. Obr. 16 VSM mapa výstřižek Zdroj: Autorky, Meopta optika. Hodnotový tok je souhrn všech aktivit (přidávajících i nepřidávajících hodnotu) v procesech, které umožňují transformaci materiálu na požadovaný výstup a které mají hodnotu pro zákazníka. Sledují se dva směry proudění informační a transformační tok. Cílem této metody je eliminace či redukce aktivit, které nepřidávají hodnotu z komplexních hodnotových toků, zkrácení celkové průběžné doby i snižování celkového počtu transformačních kroků. Ukázka mapy hodnotového toku je uvedena pod textem v obrázku /54

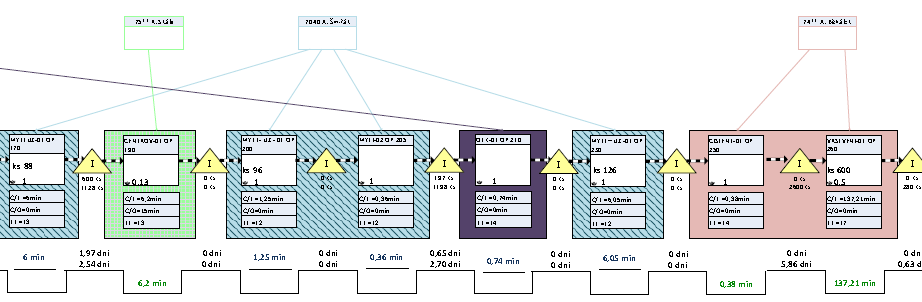

23 Obr. 17 Mapa hodnotového toku Zdroj: Meopta optika, s.r.o. Tah versus tlak Prvním krokem při implementaci štíhlosti je vytvořit nepřetržitý tok tam, kde je to vhodné a možné. Tok znamená, že v okamžiku, kdy nám zákazník předá objednávku, je spuštěn proces obstarávání surovin potřebných k uspokojení objednávky právě tohoto zákazníka. Suroviny potom proudí přímo do výrobních závodů dodavatele, v nichž dělníci okamžitě podle objednávky vytvářejí díly, které jsou ihned předávány do montážního závodu, v němž dělníci zkompletují objednávku. Ta poté okamžitě putuje k zákazníkovi. Celý proces by měl trvat několik hodin. V tradičním systému tlaku (push) jsou lidé a stroje na pracovišti neustále vytěžováni bez ohledu na pracoviště následující. A pokud následující pracoviště není připraveno výrobek příjmout, vyrábí se na sklad a vzniká plýtvání ve formě zbytečných zásob, nadvýroby a nutnosti přemisťování mezi skladem a výrobou. Proto, aby mohl štíhlý tok správně fungovat, je nutné jej doplnit o systém tahu (pull). V systému tahu není výrobek puštěn do procesu do chvíle, než jej požaduje zákazník (viz obrázek 18). Vyrábí se přesně to, co je potřeba a kdy je to potřeba (API Academy of productivity and innovations Obr. 18 Rozdíl mezi tlakovým a tahovým systémem řízení výroby TLAKOVÝ SYSTÉM Materiálový tok Informační tok Výrobní plán Pracoviště 0 Pracoviště 1 Pracoviště 2 Pracoviště n (finál) Plánování TAHOVÝ SYSTÉM Pracoviště 0 Pracoviště 1 Pracoviště 2 Pracoviště n (finál) Výrobní plán Zdroj: IPA Slovakia, Plánování Tlakový systém řízení Materiál je od okamžiku, kdy je k dispozici, přesouván od začátku do konce k následujícím operacím. Nákup materiálu je založen na předpovědi poptávky zákazníků. Tato produktově orientovaná výrobní filozofie má za následek nadvýrobu, hromadění zásob (Tuček a Bobák 2006; Productivity Press 2008). 23/54

24 Tahový systém řízení V systému tahu spouští výrobu a odběr zásob zákazník. Systém tahu je vyvolán externím zákazníkem a výroba je spouštěna cestou zpět výrobním procesem následnou operací nebo interním zákazníkem každé operace. Tento systém umožňuje malé výrobní dávky, rychlou reakci na požadavky zákazníka, krátkou průběžnou dobu výroby, vyšší stupeň plánování (Tuček a Bobák 2006; Productivity Press 2008). 2.7 Nástroje zajišťující tah ve firmě K zajištění tahového systému řízení výroby se ve strojírenských firmách aplikuje celá řada nástrojů patřících do lean managementu. Některé jsou zmíněny v této kapitole. JIT Just in time (právě v čas) je výrobní filozofie, při jejímž uplatňování jsou materiál, díly a výrobky vyráběny, dopravovány a skladovány pouze tehdy, když je výroba nebo zákazník vyžadují. Vyrábíme správný výrobek, který dodáváme ve správném množství, správném čase, na správné místo a za správnou cenu. Výhody: úspora času, eliminace ztrát a velkých zásob, redukce skladovacích ploch a nadbytečných pracovních sil; větší přizpůsobivost při dodávkách širokého sortimentu zboží nebo služeb (Tuček a Bobák 2006; Productivity Press 2008). Kanban Slovo kanban v přímém překladu z japonštiny znamená oznamovací kartu, štítek či v širším významu přímo informaci. Kanbanem (informací) proto může být přepravní bedna, identifikační místo na podlaze, v boxu, regálu a podobně. V Evropě je však pod označením kanban známý spíše japonský systém dílenského řízení výroby, který karty využívá. Princip této metody spočívá v tom, že se vyrábí a dopravují výrobky pouze tehdy, jestliže máme od následujícího výrobního týmu (tzn. zákazníka) objednávku (kanban kartu). Z pohledu řízení a plánování výroby se jedná o využití principu tahu (pull), kdy se vyrábí pouze to, co je potřeba. Oblastem, v nichž se využívají principy kanbanu, se říká regulační okruhy. Pomocí kanbanových médií se v nich reguluje objem zásob a určuje pořadí výroby jednotlivých výrobků (Tuček a Bobák 2006; Productivity Press 2008). Štíhlý layout, výrobní buňky Oblast přepravy, skladování a manipulace zaměstnává až 25% pracovníků, zabírá 55% ploch a tvoří 87% času, který tráví materiál ve firmě. Tyto náklady souvisejí s nesprávně navrženým layoutem, který je v mnoha firmách hlavní příčinou plýtvání. Vzhledem k tomu, že firmy dnes vyrábějí široký sortiment výrobků a není možné pro každý výrobek vytvořit samostatnou linku, je dobrým řešením vytvářet výrobní buňky, ve kterých se vyrábí skupina produktů, jež mají společné znaky, jako je např. výrobní postup, totožný zákazník, velikost, tvar (Svět produktivity Buňka stroje (pracoviště) jsou umístěny vedle sebe, dochází ke zjednodušení materiálového toku, lze zajistit výroby v menších dávkách. Výhodou je redukce manipulačních činností, menší dávky znamenající menší přepravky, méně skladovacích ploch a jednodušší manipulace s materiálem (Tuček a Bobák 2006; Productivity Press 2008). Kromě zjednodušení materiálového toku přinášejí výrobní buňky jednu hlavní výhodu. Tím, že jsou stroje umístěny v buňce blízko sebe, je možné upustit od výroby ve velkých dávkách. Radikálně se tím snižuje podíl časů, které nepřidávají hodnotu průběžné době výroby. Redukce 24/54

25 velkých dávek zároveň znamená menší přepravky, méně skladovací plochy a jednodušší manipulaci s materiálem. Další důležitou vlastností výrobních buněk je jejich flexibilita. Tím, že jsou zařízení v buňce vybavena prvky autonomnosti (např. automatické vyhazování součástky, signalizace abnormality) a jsou mezi nimi minimální vzdálenosti, může se operátor pohybovat v buňce a obsluhovat více strojů. Změnou počtu operátorů je potom možné pružně měnit výkon buňky a přizpůsobovat ho požadavkům zákazníků. Budování výrobních buněk vyžaduje určitou míru opakovatelnosti; vytvářet výrobní buňky například v kusové zakázkové výrobě, v nářaďovně apod. je problematické. Výrobní buňky jsou cestou k radikálnímu zvýšení pružnosti a produktivity současně. Vytváření výrobních buněk je obvykle propojené s projekty 5S, vizualizací a budováním týmové práce v podniku. Výsledkem takového projektu je synchronizace procesů s požadavky zákazníků a dosažení toku jednoho kusu. Realizace výrobních buněk vyžaduje i rozsáhlé změny v podnikové logistice a v systému plánování a řízení výroby (IPA Slovakia, Svět produktivity ; Mašín 2003). Aby mohl být výrobek zařazen do buněčné výroby, je třeba splnit následující kritéria: Skupiny výrobků musí sdílet stejné výrobní zařízení. Dostatečná opakovatelnost. Úzké zařízení - max. 500 mm. Mobilita zařízení - kolečka, rychlospojky pro energie. Flexibilní pracovníci. Přínosy zavedení U buněk Zkrácení průběžné doby výroby. Zkrácení času dodávky výrobku na trh. Zlepšení přesnosti dodávky. Snížení rozpracované výroby. Zvýšení produktivity práce. Snížení nákladů na zabezpečení kvality. Redukce potřeby ploch. (IPA Slovakia, Svět produktivity ; Mašín 2003) Balancování operací Balancování operací se nejčastěji používá při optimalizaci a navrhování výrobních linek s cílem optimálního rozdělení činností mezi jednotlivá pracoviště, respektive operátory linky. Můžeme ji také použít pro optimální nastavení a vyvážení materiálového toku celého podniku. Klíčovým vstupem pro tuto metodu je požadavek zákazníka, respektive zákaznický takt (API Academy of productivity and innovations Productivity Press 2008). Stanovení zákaznického taktu - cílem stanovení zákaznického taktu je synchronizovat krok výroby s krokem prodeje. Výpočet času taktu: Dostupný pracovní čas za směnu Čas taktu = Požadavek zákazníka za směnu Výsledek znamená: Zákazník kupuje od výrobce za dobu taktu jeden kus výrobku. To je zároveň konečná rychlost pro výrobu daného výrobku a jeho příslušenství (API Academy of productivity and innovations 25/54

26 One piece flow Způsob výroby, při kterém výrobek prochází jednotlivými operacemi procesu bez přerušování a čekání. V daný časový okamžik je tedy vyráběn na příslušné operaci pouze jeden výrobek, který je bezprostředně předán na operaci následující. Protikladem toku jednoho kusu je výroba v dávkách. Porovnání ukazuje např. obrázek 19. Součásti se pohybují operacemi krok za krokem bez mezizásob. Tento systém je vhodný pro buňkové uspořádání pracovišť (API Academy of productivity and innovations Obr. 19 Rozdíl mezi výrobou v dávce a tokem jednoho kusu Zdroj: API Academy of productivity and innovations Rychlá výměna nástrojů SMED SMED neboli Single minute Exchange of DIE je jedna z metod štíhlého managementu pro snížení plýtvání a zkrácení času při seřízení. Podstatou SMED je převést co nejvíce činností z interních na externí při využití důkladné analýzy seřízení. (Košturiak a Frolík 2006) Přínosy plynoucí z aplikace SMED: Snížení nákladů. Menší výrobní dávky. Zlepšení reakce na požadavky zákazníka. Redukce zásob. Standardizace seřízení. Zkrácení času seřízení. Odstranění plýtvání při seřízení. Uvolnění kapacit strojů a zařízení. (Mašín a Vytlačil 2000) 26/54

27 Čas seřízení znamená čas od ukončení výroby posledního dobrého kusu, odstranění nářadí, přípravků, nastavení nového nářadí a přípravků, nastavení parametrů, odladění až po výrobu prvního dobrého kusu, jak je naznačeno na obrázku 20. (Košturiak a Frolík 2006, Kormanec, 2007) Obr. 2 Definice pojmu seřízení Ukončení výroby posledního kusu Výměna nástrojů, přípravků Obrobení součástky Korekce Obrobení součástky Nastavení parametrů Doladění Ukončení výroby 1. dobrého kusu Kontrola 1. kusu S E Ř Í Z E N Í Zdroj: KOŠTURIAK, J., FROLÍK Z., Štíhlý a inovativní podnik, 2006, str. 107 Interní a externí činnosti Pro to, aby bylo možné implementovat metodiku SMED je důležité rozlišovat interní a externí činnosti (Mašín a Vytlačil 2000). Interní činnosti jsou takové, které mohou být vykonány pouze při zastavení stroje, např. vytažení nástroje ze stroje, atd. Za externí činnosti jsou považovány všechny, které se dají vykonat před zastavením stroje a jeho následným seřízením nebo po jeho seřízení, např. studium technické dokumentace, příprava a úklid nářadí, doprava do skladu atd. Základní kroky metody SMED jsou definovány v následujících krocích a na obrázku 21. (Mašín a Vytlačil 2000): Obr. 21 Kroky SMED 1. Oddělení interních a externích činností V prvním kroku je důležité oddělit činnosti, které by měly být provedeny při zastavení stroje (interní) a které mohou být provedeny před nebo po zastavení stroje (externí). V této části je možné dosáhnout zkrácení časů až o 60 %, pokud budou správně identifikovány externí činnosti. 2. Přesun interních činností na externí Snížení času na seřízení po prvním kroku může být značné. Nicméně je důležité pokračovat v dalším kroku. Zde je důležité se zaměřit na činnosti, které byly definovány jako interní a znovu provést analýzu zda a za jakých podmínek by bylo možné tyto činnosti vykonávat jako externí. Pokud je nezbytná investice, musí mít adekvátní přínos v podobě zkrácení času seřízení. Interní činnosti Externí činnosti Původní čas seřízení Interní činnosti Externí činnosti 27/54

28 3. Redukce času interních a externích činností V této fázi je důležité zefektivnit všechny činnosti při seřízení tak, aby se snížil jejich čas. Znovu jsou tedy jednotlivé činnosti podrobeny analýze. Pokud je nezbytná investice musí mít adekvátní přínos v podobě zkrácení času seřízení. Interní činnosti Nový čas seřízení Zdroj: KOŠTURIAK, J., FROLÍK Z., Štíhlý a inovativní podnik, 2006, str. 109 Externí činnosti 2.9 Totálně produktivní údržba Totálně produktivní údržba je soubor aktivit vedoucích k provozování strojního parku v optimálních podmínkách a ke změně pracovního systému, který udržení těchto podmínek zajišťuje. TPM je nepřetržitý a neustále se vyvíjející proces, který začíná změnou dosavadního pohledu na spolupráci úseku výroby a údržby a dalších útvarů (logistika, příprava výroby, technologie), které se podílejí na bezchybném průběhu výrobního procesu. TPM znamená progresivní přístup organizace údržby, na jehož realizaci se podílejí nejen pracovníci údržby, ale také operátoři, technologové, manažeři. TPM je třeba provádět na celopodnikové bázi (Tuček a Bobák 2006). TPM se svým způsobem dotýká každého pracovníka společnosti a je součástí firemní kultury. Filozofií TPM je změnou prostředí změnit lidi, což ukazuje obrázek 22. Obr. 3 TPM jako součást firemní kultury Změnou okolí se mění i lidé ZMĚNA LIDÍ ZMĚNA PROSTŘEDÍ A STROJŮ Zdroj: API Academy of productivity and innovations ZMĚNA KULTURY Zavedením TPM se mění i motivační prvky Je zajímavé vědět více a moci více Systém TPM vznikl v Japonsku. Japonci převzali systém preventivní a produktivní údržby z USA a tyto přístupy dále rozvíjely. Nové prvky, kterými se TPM liší od systémů vytvořených v USA, jsou hlavně: Zavedení aktivit malých skupin (týmová práce). Údržba je vykonávána operátorem zařízení. Zavedení prvků bezpečnosti na pracovišti. Příjemné pracovní prostředí je základ výkonnosti lidí. Autorem systému TPM je Seichi Nakajima, který postupně v 50. a 60. letech studoval systém pro preventivní údržbu v USA a Evropě. Svoje poznatky zpracoval v komplexním návrhu, který dostal název Total Productive Maintenance Totálně produktivní údržba (IPA Slovakia, TPM 28/54

29 Základní principy TPM Celopodnikový systém TPM se skládá z následujících pěti kroků: 1. TPM se orientuje na změnu podnikové kultury tak, aby se dosáhla maximální celková efektivnost výrobního systému. 2. TPM se zaobírá celým systémem tak, aby se předcházelo všem druhům ztrát na pracovišti nebo na zařízení (nulové prostoje, nulové neshody zmetky, nulové ztráty rychlosti, nulové nehody a úrazy). 3. TPM se nezavádí jenom ve výrobě a v kooperujících odděleních, ale v celém podniku. 4. TPM zapojuje do svých aktivit všechny pracovníky podniku od top managementu až po zaměstnance v dílnách. 5. TPM usiluje o dosáhnutí nulových ztrát. Program TPM je postaven na šesti blocích TPM, mezi které patří: 1. Aktivity zvyšující celkovou efektivnost zařízení. 2. Samostatná údržba prováděná operátory. 3. Systém plánované údržby. 4. Trénink a vzdělávání operátorů i údržbářů. 5. Včasné uvedení nových strojů do provozu. 6. Systém zlepšování stavu strojů. (API Academy of productivity and innovations Program autonomní údržby Tento program je určen pro obsluhu zařízení a jeho cílem je přenést co nejvíce činností a kompetencí z oddělení údržby na výrobu. Vychází se z předpokladu, že pracovník údržby je vysoce kvalifikovaný a jeho kapacit je vždy nedostatek. Program autonomní údržby slouží k tomu, aby se kapacity kvalifikovaného údržbáře uvolnily pro program plánované údržby. Zavedení autonomní údržby probíhá v sedmi krocích (API Academy of productivity and innovations 1. Počáteční čištění Schopnost objevovat poruchy, porozumět 2. Eliminace zdrojů znečištění principům a metodám zlepšování 3. Normy čištění a mazání 4. Všeobecná kontrola Znalost funkcí a struktury zařízení 5. Autonomní kontrola Znalost vztahu mezi přesností zařízení a kvalitou 6. Organizace a pořádek produkce 7. Rozvoj autonomní údržby Přínosy TPM Aktivity vedoucí k maximálnímu vytížení zařízení Autonomní údržba operátory Podpora aktivit výrobních týmů (Tuček a Bobák 2006) Cíle TPM Nulové prostoje výrobních zařízení Nulové závady výrobního systému Nulové nehody systému člověk stroj (Tuček a Bobák 2006) Celková efektivnost zařízení Sleduje se parametr CEZ = OEE (Overall Equipment Effectiveness). Pokud se někdy udává, že je využití strojů a zařízení větší než 85 %, je možné usoudit, že stroje a zařízení běží účinně a efektivně. Je nutné si však uvědomit, jak bylo toto číslo vypočítáno, a na čem stojí daná 29/54

30 kalkulace. Je důležité se zabývat všemi faktory, které ovlivňují využívání strojů a zařízení. Jsou to: míra využití (dostupnost) vyjadřuje ztráty kapacity způsobené poruchami, prostoji, výměnou nástrojů a nastavováním míra využití = (doba možného provozu výrobního zařízení prostoje) / doba možného provozu výrobního zařízení míra výkonu (rychlost) vyjadřuje ztrátu výkonu a rychlosti míra výkonu = (počet vyrobených kusů x takt) / (doba možného provozu výrobního zařízení prostoje) míra kvality vyjadřuje využití stroje z hlediska podílu výroby zmetků na celkovém objemu produkce. míra kvality = (počet vyrobených kusů zmetky vícepráce) / počet vyrobených kusů Hodnota se počítá jako násobek tří parametrů. CEZ = míra využití x míra výkonu x míra kvality (API Academy of productivity and innovations Tuček a Bobák 2006). OEE je klíčovým nástrojem TPM, sloužícím k redukci a eliminaci tzv. ztrát, které omezují produkci. Ztráty z prostojů Poruchy zařízení Seřizování a nastavování Ztráty na výkonu Nečinnosti a krátké přestávky Redukce rychlosti Ztráty na kvalitě Neshody a opravy Ztráty při rozběhu (Tuček a Bobák 2006) 30/54

31 3. Zlepšování organizace práce, pracovních postupů a určování nutné spotřeby pracovního času Autoři: Ing. Milan Rozkoš, Ing. Martina Pavlíková 3.1 Dobrá příprava výroby podle jasných údajů od zákazníka Dobrým základem zajištění aktivit technické přípravy výroby je funkční a na výrobu provázaný informační systém, který zahrnuje i moduly pro TPV a plánování výroby. Tento problém je mimo rozsah školení, které se bude věnovat spíše roli pracovníků v procesu a činnostech technické přípravy výroby. Technická příprava výroby se totiž projevuje nejen při tvorbě dokumentace, ale i na začátku a po skončení realizačních procesů. V rámci obchodních aktivit se posuzuje proveditelnost zakázky (přezkoumávání a identifikace požadavků zákazníka). V návaznosti na přijímání obchodního případu se vypracovává cenová nabídka, jejíž podstatou jsou kalkulace a případně další jiné analýzy a výpočty z útvaru technické přípravy výroby. Po vlastní tvorbě technické a technologické dokumentace se ve fázi realizace operativně řeší problémy kvality, technologií, dodavatelů včetně kooperantů a změny vyvolané jak zákazníkem, tak z vlastní viny. Tyto impulzy se pak vyskytují obdobně jako vstupy do změn technologií a dokumentace na základě aktivit po dodání. Vyhodnocují se zkušenosti a provádí se optimalizace. Tento podíl technické přípravy výroby na firemních procesech je schématicky znázorněn na obr. 23. Obr. 23 TPV ve firemních procesech Vstupy Proces Požadavky zákazníka Obchod Požadavky zákazníka Zdroje Příprava výroby Změny zdrojů a/nebo požadavků Výroba Data z procesu Ekonomika provozu Reklamace Monitorování a zlepšování Zákazník Výstupy Potvrzení proveditelnosti Kalkulace Technologická dokumentace Data pro zajištění kvality výrobku Efektivnost Hospodárnost Zisk Zdroj: Autor K významu útvaru TPV a jeho roli v transformaci požadavků zákazníka do firemní technické dokumentace je vhodné si uvědomit, že zhruba 75% chyb u výrobků lze ovlivnit v rámci technické přípravy výroby (viz Šípková 2010). Mezi cíle TPV lze zahrnout dosažení vysoké kvality realizovaného výrobku v souladu s technickými podmínkami a požadavky zákazníka a zajištění vysoké provozuschopnosti výrobku. Dále se má TPV snažit o maximální využití výrobního a strojního zařízení firmy, minimální pracnost, krátkou (optimální) dobu výroby. Přitom se mají hospodárně využit suroviny a materiály a minimalizovat potřeby na energie a jiné podobné vstupy s tím, že bude na výstupu minimální odpad. Cílem jsou i nízké výrobní náklady a rychlé převedení výrobku do výroby ze zadání zákazníkem. Produkt (výrobek) lze popsat sadou charakteristik, tedy definováním funkce, rozměrů a tvaru, vzhledu, barvy, určením materiálu, dle charakteru výrobku i popisem, identifikačními znaky a u složitějších výrobků i například definováním rozsahu příslušenství a ovládacích prvků. V případě 31/54

32 strojírenského výrobku by se předmětem identifikace požadavků zákazníka měly stát níže uvedené údaje. Vyrobitelnost, kontrolovatelnost Dokumentace Materiál Mezní úchylky netolerovaných rozměrů, nepředepsané geometrické tolerance Tepelné zpracování, tryskání, povrchová úprava, nátěr Povolené vady, nepovolené vady, zákaz oprav, kontrola NDT Způsob balení, dodací podmínky doprava, přejímka, Identifikace výrobku, kontrola, termín dodání polotovaru, materiálu, dokumentace. Svary, kontrola svarů 3.2 Výrobní a technická dokumentace Při tvorbě technologické dokumentace je třeba mít na mysli data, údaje a činnosti, které je do nich nutné včlenit. Je vhodné, aby byly respektovány aspekty popisu, uvedené na obrázku 24. Obr. 24 Složky technologické dokumentace ÚČEL MÍSTO SEKVENCE Aspekty (složky) technologické dokumentace OSOBA ZPŮSOB Zdroj: Autor Výrobní a technická dokumentace Tvoří se po zakázkách s možnou kumulací stejných dílců v rámci zakázky a možným výdejem hotových polotovarů ze skladu polotovarů. Obsah dokumentace je opět dán místními potřebami, mohou se tvořit následující druhy: průvodky dílců, žádanky materiálu, pracovní lístky, žádanky kooperací, montážní rozpisky, souhrnné kusovníky, sumáře prací po pracovištích, výdejky polotovarů a hotových dílů, výrobní příkazy Technologický postup Technologický postup jako základní technicko-výrobní předpis obsahuje jednak materiál výrobku a jednak postup realizace výrobku. V materiálové části se přesně specifikuje materiál na výrobek a materiál polotovarů na předchozí etapy. Ve své části zaměřené na výkon operátora se předepisuje postupně sled jednotlivých operací a činností, k nimž se definují časy. Složitost dokumentace je dána například kvalifikací personálu firmy, viz obrázek /54

33 Obr. 25 Volba rozsahu výrobní dokumentace podle kvalifikační úrovně personálu Zdroj: Autor Kvalifikace Dokumentace Kusovník Kusovník má hlavní účel v předání informace o složení výrobku. Jde o předání takového údaje, který pro vyšší úroveň výrobku (podsestava, sestava či dokonce finální výrobek) určuje z jakých nižších stupňů je složen (tedy např. díl, podsestavy, sestavy pro finální montáž konečného výrobku). Roli kusovníku můžou zastávat i jiné dokumenty, forma přehledu struktury sestav je nejčastější. Pro kusovník se v některých firmách vžilo anglické označení BOM (bill of material) Nástrojový list V nástrojovém listě se uvádí seznam potřebných nástrojů a přípravků pro danou operaci. Může se hodnotit i výběr použitých nástrojů. Jsou uvedeny nástroje, jejich označení, typ, průměry či velikosti, nastavené rozměry, případné korekce. Může obsahovat i náhradní vyzkoušený nástroj pro případ deficitu předepsaného Seřizovací list V seřizovacím listu se uvádí postup seřízení stroje, CNC obráběcího stroje, způsob upnutí obrobku, potřebné nástroje na výměnu a seřízení atd. Určuje operace provedené při chodu stroje i po zastavení stroje (viz metoda SMED). Toto upnutí a seřízení opět může být i hodnoceno Kontrolní technologie Podle dostupných zdrojů strojů (jejich úrovně a vybavení, jejich technické způsobilosti) a podle dostupných měřicích a kontrolních zařízení volí pracovník technické přípravy výroby předpis k provedení kontrol a zkoušek. Kontrola je vlastně zjišťování stavu výrobku vůči předpisové technické a jiné dokumentaci. Pokud má být zajištěna produkce shodných výrobků pro zákazníky, je nutno zařadit regulaci, tedy reakci na kontrolou zjištěné údaje. Regulace (nejlépe aktivním způsobem, tedy statistická regulace) je opatřením na zjištěné neshody při kontrolách. Vlastní kontrola se může rozdělit na kontrolu měřením a kontrolu srovnáváním. I když se zdá, že pro strojírenský výrobek je důležité aplikovat měření, rostoucí nároky zákazníků a boj s konkurencí přináší stále více charakteristik, které se podrobují srovnávání. A často o udržení zakázky nerozhodují dodržené rozměry, ale další charakteristiky. Z měřitelných parametrů se určují kritické, tedy ty, které vyžaduje zákazník, které specifickým způsobem naplňují právní požadavky spojené s výrobkem a které zajišťují důležité zákazníkovy požadavky. 33/54

34 V kontrolní technologii je nutno nastavit následující aspekty. Co Co kontrovat, jaké parametry a znaky. Čím Jakou kontrolní a měřicí technikou provést kontrolu, měření, u srovnávání etalony. Kde Kontrolovat tam, kde vznikají vady, ne až na konci procesu. Kontrolovat tam, kde se charakteristika tvoří. Kdo Určení osoby, která provede kontrolu, primárně a nejlevněji vlastní operátor. Jak Určit četnost a způsob provedení. Od stoprocentní kontroly po SPC, statistickou přejímku. Opatření Mělo by být v rámci regulace známo, jak se na nevyhovující parametr reaguje v procesu změnou nastavení. Definovat pro každý parametr specificky. Následný postup Plán reakce na zjištěné neshody, co s neshodným kusem, jak označit, kam dát, komu říct, kam zaznačit, jak v případě opakování. 3.3 Sledování výkonu pracovníka Před vlastním pozorováním pracovního výkonu je vhodné provést i rozbor pracovních podmínek. Ty můžou totiž mít podstatný vliv na prováděné činnosti. Zkoumají se tedy příčiny a posuzuje míra vlivu, jaký mají pracovní podmínky na schopnost pracovníka splnit úkol. Metod, kterými se provádí studium práce, sledování výkonu pracovníka, je celá řada. Mezi základní patří např.: písemná analýza používaných metod práce, technika dotazovací, vývojové diagramy, diagramy pracovních činností s pohyby pracovníků, materiálů i výrobních prostředků, špagety diagramy a modely, modely, makety a schémata uspořádání výrobního a pracovního procesu. K měření spotřeby času se používá celá řada metod. Tyto činnosti jsou poměrně náročné a opět je nutno vybranou metodu volit s ohledem na technologie použité ve firmě, úroveň zajištění IS do technické přípravy výroby a s ohledem na kvalifikaci personálu. Těmito časovými studiemi se jednak napomáhá tvorbě a definici norem spotřeby času, jednak se jimi dá sledovat výkonnost jednotlivých pracovníků. Ke zjištění časů se používají různé formy časových studií (viz Lhotský 2005). Jejich základní členění je uvedeno na obrázku 26. Obr. 26 Základní druhy časových studií Pracovní party Hromadný Jednotlivce SNÍMKY PRACOVNÍHO DNE Vlastní MOMENTKOVÉ POZOROVÁNÍ Druhy časových studií Chronometráž Plynulá Výběrová SNÍMKY OPERACE Obkročná Zdroj: Autor Snímek průběhu práce Film, video sekvence 34/54

35 3.4 Analýza procesu Jedním z často aplikovatelných způsobů analýz je analýza procesu (někdy se též nazývá analýza layoutu). Při této analýze jsou předmětem zájmu nejen výkony pracovníka, ale i toky materiálu. Proces se operace po operaci snímkuje sleduje se čas na provedení operace. Navíc se ale měří časy činností, kde se výrobek kontroluje, dopravuje, kdy někde čeká na další činnost či operaci a sleduje se i doba skladování. V rámci analýzy layoutu se do mapky dílny či provozu značí průběh operací v prostoru (tzv. spaghetti diagram) a jednotlivé vzdálenosti, které se uskuteční mezi operacemi, se změří. Jako poslední část analýzy se doplní náklady na operace. Při záznamu procesu se všechny údaje značí do tabulky, kde jsou v řádcích zapsány jednotlivé operace či činnosti a k nim se přiřazují naměřené (čas, délka) nebo definované údaje (Kč/hod, Kč). Pro označení jednotlivých operací do sledovaných kategorií se využijí značky, jež jsou uvedeny na obrázku 27. Ukázka možného formuláře k aplikaci metody je zase uvedena na obrázku 28. Obr. 27 Symboly pro analýzu procesu Operace Transport Kontrola Zdroj: Autor Čekání Skladování Předmětem analýzy a zlepšování je odstranění zbytečných činností v rámci operací (odstranění plýtvání), zkracování času a snižování délky průchodu materiálu provozem. Odbourávají se zbytečné kontroly, čekání, skladování, což jsou všechno činnosti bez přidané hodnoty. Porovnáním operací s přidanou hodnotou k celkovému času se zjistí hodnota indexu přidané hodnoty. Výsledkem racionalizací činností a optimalizace procesu by měl být růst této hodnoty. Obr. 28 Ukázka formuláře pro analýzu procesu Firma Výrobek, proces: # Pozorovaná činnost Záznamový list analýzy procesu Od do (hod) Datum Pozorovatel List č: Čas Náklady Vzdálenost Typ operace Poznámka: (min) (Kč) (m) Zdroj: Autor Celkem Analýza celého výrobního procesu je časově a organizačně náročná. Je proto vhodné začínat na problémových výrobcích, kde se získá dostatek relevantních dat. Při vlastní analýze se postupuje výběrem vhodné operace. 3.5 Program kontinuity nástroj zajištění schopnosti dodávat Jedním z rizik podnikání je nemožnost dodat zákazníkovi požadované produkty. Snížení nebo eliminaci tohoto rizika řeší management kontinuity. Kontinuita podnikání je v ISO definována jako způsobilost organizace trvale dodávat produkty nebo služby na přijatelné, 35/54

36 předem definované úrovni následné po rušivém incidentu. Tímto rušivým incidentem může být celá řada událostí, které vzniknou jak z externího, tak interního impulzu. V rámci zajištění kontinuity se sledují možné hrozby pro podnikání, které v případě, že se skutečně projeví, dopadnou v různé míře na společnost a její zájmy. Pokud společnost nebude schopna se takových hrozeb a projevů vyvarovat, musí maximálně snížit dopady a zahájit co nejrychleji a nejúčinněji protireakci. Tyto impulzy se dle normy ISO nazývají události. Událost znamená výskyt nebo změnu určitého množství okolností. Pokud se událost stane a má následek, lze ji označit za nehodu nebo incident. Následkem může být škoda, narušení, stav nouze, krize. Výstupem z managementu kontinuity podnikání je často plán kontinuity podnikání (někdy nazývaný např. program kontinuity). Tyto plány použije společnost při reakci, zotavení, znovuzahájení činností a kritických podnikatelských funkcí, při jejich obnově na předem určenou úroveň provozu po narušení podnikání. Externí impulz je například přírodní pohroma, výpadek připojení IT, znemožnění podnikání v lokalitě, požár prostor nebo zařízení. Za interní impulz se může brát například výpadek stroje, odchod klíčového pracovníka či narušení mezilidských vztahů ve společnosti. Typickým předmětem programu kontinuity malé a střední strojírenské firmy může být: výpadek standardního (klíčového) dodavatele materiálu, kooperanta, havarijní stavy ve firmě, výpadek strojů, vrácení výrobků od zákazníka, uživatele a/nebo nutnost stáhnout výrobky z užívání, výpadek elektrické energie, výpadek standardního dopravního prostředku, náhlé úmrtí (odchod) zaměstnance (klíčového), nezpůsobilost majitele a/nebo klíčových pracovníků či zařazení mezi insolventní firmy. 3.6 Druhy nákladů Náklady vznikají při každé lidské činnosti tím, že se musí vynaložit nebo spotřebovat určité prostředky při provádění této činnosti. Každá činnost vede obvykle ke vzniku celé řady nákladů. Rozhodnutí firmy o nabídce vychází z analýzy výrobních nákladů a tržních cen, za které je prodávána vyrobená produkce. Do nákladů se zahrnují obvykle všechny peněžní výdaje spojené s výrobou tržní produkce. Na chování firmy mají jednotlivé relativně samostatné položky nákladů rozdílný vliv a jejich význam se mění v čase. Aby firma mohla náklady řídit a tím zvyšovat hospodárnost, musí je podrobněji třídit. Ve věcně naturálním vymezení je nákladem spotřeba živé a zhmotnělé práce, účelně vynaložená na ekonomickou činnost, zpravidla vyjádřená v penězích. V tomto pojetí je tak nákladem například spotřeba suroviny, energie, práce, opotřebení strojů, nástrojů, budov při ekonomické činnosti. Náklad vzniká v okamžiku spotřeby. Náklady se mohou členit podle toho, zda jsou vnímány jako úhrnné k velikosti produkce, která z nich vzniká, nebo jako náklady měrné, to znamená průměrné, jednotkové, jednicové, to je vztažené k jednotkovému množství produkce (připadající na jednotku produkce, například kus, tunu, litr, korunu). Náklady lze klasifikovat podle různých kritérií. Nejčastějším členěním je členění druhové, účelové a podle závislosti na změnách objemu výroby Kategorie nákladů Celkové náklady jsou veškeré náklady vynaložené na celkový objem produkce. Průměrné (jednotkové) náklady jsou náklady připadající na jednotku produkce. Tyto náklady se vypočítají tak, že celkové náklady se vydělí celkovým množstvím produkce. Přírůstkové náklady tvoří přírůstek nákladů vyvolaný přírůstkem objemu produkce. 36/54

37 Marginální (mezní, diferenciální, hraniční) náklady jsou náklady vyvolané přírůstkem produkce o jednu jednotku. (Buchta 2002) Druhové členění nákladů Toto členění nákladů patří mezi základní. Rozlišují se: - náklady spojené s vynaloženou prací (mzdy, sociální a zdravotní pojištění, ostatní osobní náklady), - náklady vztahující se ke spotřebě hmotných prostředků (spotřeba materiálu, energie), - náklady související s opotřebením dlouhodobého majetku (odpisy), - náklady vyvolané spotřebou a použitím práce a služeb externích subjektů (externí doprava, spoje), - úroky, pojistné. (Buchta 2002) Detailnější druhové členění nákladů je předmětem účetní osnovy (Vysušil 1996) Účelové členění nákladů Účelovým členěním nákladů se sleduje vlastní příčina nákladů a jejich vztah k objektům a nositelům. Při tomto členění se zjišťují náklady ve vztahu k výkonům nebo ve vztahu k útvarům. Náklady členěné ve vztahu k výkonům Kalkulační členění nákladů říká, na co byly náklady vynaloženy, na které výrobky nebo služby. Umožňuje zjistit rentabilitu jednotlivých produktů a řídit výrobkovou strukturu. Náklady technologické a náklady na obsluhu a řízení výroby technologické náklady jsou náklady bezprostředně vyplývající z technologické přeměny zdrojů a jsou tedy věcně spjaty s výrobou, náklady na obsluhu a řízení výroby jsou vyvolány činnostmi, které vytvářejí podmínky pro vlastní technologický proces. Náklady jednicové a režijní jednicové náklady se vykazují v samostatných konkrétních položkách ve vztahu ke zvolené jednici výkonů. režijní náklady jsou vykazovány v souhrnných položkách Náklady členěné ve vztahu k útvarům Třídění nákladů podle místa vzniku a odpovědnosti odpovídá na otázku, kde náklady vznikly a kdo je odpovědný za jejich vznik. V podstatě jde o třídění nákladů podle vnitropodnikových útvarů. Hospodářské středisko je samostatně hospodařící útvar s určitou pravidelnou a nepravidelnou činností, jehož ekonomická činnost se samostatně plánuje a vyhodnocuje. Nákladové středisko je organizační útvar nižšího stupně v rámci hospodářského střediska, který je řízen operativním plánem výroby a plánem režijních nákladů. 3.7 Přímé a nepřímé náklady Náklady přímé a nepřímé (Buchta 2002) se člení takto: přímé náklady lze bezprostředně a průkazně kvantitativně přiřadit k objektům a výkonům, se kterými příčinně souvisí, např. spotřeba materiálu na jeden výrobek. Přímými náklady se rozumí spotřeba suroviny nebo spotřeba energie ve výrobních strojích, přímé mzdy, odpisy těch strojů, na kterých se příslušný produkt vyrábí. 37/54

38 Nepřímé náklady se příslušným objektům a výkonům přiřazují pomocí nepřímých početních postupů, jsou to náklady příslušející více objemům. Nepřímými náklady jsou režie, zejména mzdy řídících a správních pracovníků, energie na vytápění, obchodní služby. (Kudera 2000) 3.8 Variabilní a fixní náklady Náklady variabilní to znamená proměnlivé, reagující na změny v objemu výroby, se ve své absolutní výši při zvýšení objemu zvyšují, při poklesu objemu se snižují. Variabilní náklady jsou charakteristické tím, že musí být opakovaně vynakládány na každou další jednotku produkce. Mohou se vyvíjet buď stejně rychle jako objem produkce, pak jde o proporcionální náklady, rychleji než objem produkce, pak jde o nadproporcionální (progresivní) náklady, nebo pomaleji než objem produkce, pak jde o podproporcionální (degresivní) náklady. V případě zjištění nadproporcionálních nákladů se musí udělat taková opatření, aby se nepříznivý vývoj změnil. Náklady fixní to znamená stálé, které téměř nereagují na změny v objemu produkce a zůstávají ve své absolutní výši neměnné. Fixní náklady se projevují již v nulovém bodě objemu produkce. (viz Buchta 2002) Tyto náklady jsou vyvolány nutností zabezpečit chod podniku jako celku. Jejich neměnnost je však relativní i fixní náklady se mění, např. při změnách výrobní kapacity nebo při rozsáhlé změně výrobního programu, nemění se však plynule jako variabilní náklady, ale najednou, skokem. Existence fixních nákladů má velký vliv na vztahy mezi základními veličinami podniku, jako jsou objem výroby, náklady a zisk. S růstem objemu produkce totiž průměrné fixní náklady na jednotku produkce klesají, a tím klesají i celkové náklady na jednotku produkce. Tomuto jevu se říká degrese nákladů. V souvislosti s existencí fixních nákladů se vyskytují dva jevy relativní úspora fixních nákladů a nevyužité fixní náklady. K relativní úspoře fixních nákladů dochází při zvyšování objemu produkce při neměnných fixních nákladech. Nevyužité (volné) fixní náklady jsou tou částí celkových fixních nákladů, která odpovídá nevyužité výrobní kapacitě. Objem výroby, při kterém se tržby rovnají nákladům, se nazývá bod zvratu. Bod zvratu je také označován jako kritický bod či mrtvý bod. Představuje tedy objem výroby, při kterém již podnik není ztrátový, ale ještě nedosahuje zisku. (Synek 2000) Analýza bodu zvratu se zaobírá vztahem mezi ziskem, objemem výroby, výnosy a náklady. Jde o jeden ze základních propočtů o rentabilitě výroby. (Jindřichovská a kol. 2001) Vzorec pro výpočet bodu zvratu: FN Bod zvratu QBZ = ( p b) Q BZ = roční objem produkce, při kterém je dosaženo nulového hospodářského výsledku, FN = fixní náklady za rok, p = jednotková cena produkce, b = jednotkové variabilní náklady. 3.9 Kalkulační metody Kalkulační jednicí nazýváme určitý výkon (výrobek, službu) vymezený měrnou jednotkou (kusy, kg, m, hod,...) používaný jako elementární prvek kalkulace. Volba použité kalkulační metody by měla vždy vycházet z charakteru organizace a způsobu praktického využití této kalkulace. Existuje řada variant nákladových kalkulací, lišících se 38/54

39 způsobem uplatnění v podniku předběžná, výsledná či operativní kalkulace (v průběhu realizace, reflektuje změny ve výši přímých nákladů). Viz tab Tab. 3.1 Porovnání kalkulačních vzorců Typový kalkulační vzorec 1. Přímý materiál 2. Přímé mzdy 3. Ostatní přímý materiál 4. Výrobní (provozní) režie VLASTNÍ NÁKLADY VÝROBY (provozu) 5. Správní režie VLASTNÍ NÁKLADY VÝKONU 6. Odbytové náklady ÚPLNÉ VLASTNÍ NÁKLADY VÝKONU 7. Zisk (ztráta) CENA VÝKONU Kalkulační vzorec představuje soupis jednotlivých druhů nákladů v rámci kalkulace, který by měl být doplněn o způsob kvantifikace těchto nákladových položek ve vztahu ke kalkulovanému výkonu. Zdroj: Autorka Retrográdní kalkulační vzorec Základní cena výkonu - Dočasné cenové zvýhodnění - Slevy zákazníkům (sezónní, množstevní) CENA PO ÚPRAVÁCH - Náklady ZISK V konkurenčním prostředí jsou náklady výkonu charakterizovány a kalkulovány jako rozdíl mezi cenou výkonu a očekávaným ziskem. Nákladová kalkulace absorbuje všechny podnikové náklady nebo jen jejich část a může mít podobu: absorpční kalkulace (kalkulace úplných nákladů zahrnuje veškeré náklady podniku nebo organizační jednotky), neabsorpční kalkulace (kalkulace neúplných nákladů zahrnuje pouze variabilní náklady, fixní náklady se na výkony nerozpočítávají). Při přirážkové kalkulaci (kalkulaci úplných nákladů) se kalkuluje výše režijních nákladů odpovídající určitému výkonu na základě rozvrhové základny a pomocí ní vyjádřeného přepočítacího koeficientu, nebo-li režijní přirážky. Čím více práce výkon spotřebuje, tím vyšší je spotřeba nářadí, nástrojů, doba provozu strojů apod. U kalkulace variabilních nákladů (kalkulace neúplných nákladů, resp. metodě krycího příspěvku) se výkonu přičítají jen variabilní náklady a výkony se posuzují podle toho, jaký příspěvek dokázaly vygenerovat nad rámec svých variabilních nákladů. ABC kalkulace (nebo kalkulace podle aktivit, kalkulace neúplných nákladů) mapují a nákladově oceňují procesy a aktivity, které organizace provádí, a popisuje se jejich vztah k podnikových výkonům. Jde o odhalení skutečné příčiny vzniku nákladů, náklady se přiřadí ke skupině klientů, jež je vyžaduje více než ostatní zákazníci. Těchto 10% klientů z ABC metody reprezentuje klíčové faktory vzniku nákladů. (Popesko 2009) 3.10 Analýza nákladů Teorie firmy hledá zpravidla minimální náklady a jejich prostřednictvím optimální velikost produkce, která vede k maximálnímu zisku. Je zřejmé, že vyššího zisku lze dosáhnout i při stagnaci nákladů pohybem cen. Pro praxi je však také běžný příklad, že firma nemá zájem na maximálním zisku minimalizací nákladů, protože vysoký zisk (nebo jeho určitá úroveň) vede 39/54

40 k vysokému zdanění. Tato situace pak vede (spíše než k minimalizaci nákladů) k jejich optimalizaci kritériem určitého zisku. (Bednaříková 2005) Nákladové funkce jsou zjednodušením, protože v reálném ekonomickém prostředí celkové náklady kolísají. Parametry nákladových funkcí se mohou stanovit některou z těchto metod: klasifikační analýzou, grafickou metodou (bodovým diagramem), metodou dvou období, regresní a korelační analýzou. (Buchta 2002) Při snižování nákladů se však mohou projevit skryté efekty, jako je snížení produktivity, kvality produktu, ztráta klíčových pracovníků, selhání kalkulačních systémů. (Doyle 2006) Jak snižovat náklady? Snaha o minimalizaci nákladů má jedno významné riziko, neboť snižování nákladů může mít za následek také snížení hodnoty a kvality výkonu. Ke snižování nákladů musí organizace přistupovat s rozmyslem. Nesmí jít o osekávání nákladů za základě letmého pohledu do účetnictví. Firma by se měla zaměřit na materiálové náklady (nakoupit za nižší cenu, neplýtvat), osobní náklady (snížit mzdy pracovníků, lepší využití práce zvýšením produkce ve vztahu k počtu pracovníků, lepší využití fixních nákladů, optimalizace režijních činností), lépe využít instalovaná zařízení a optimalizovat externí služby a ostatní náklady. (Popesko 2009) Jaká jsou doporučení pro optimalizaci nákladů? V případě růstu odpisů se firmám doporučuje před příštím nákupem majetku porovnat náklady na pořízení, údržbu, odpisy, školení obsluhy s náklady na případný pronájem výrobního prostředku nebo nákup služby. Dále se doporučuje pravidelné zjišťování možnosti dotací. V případě mezd a zákonného pojištění jak výrobních, tak nevýrobních pracovníků se doporučuje zavést účinnou motivaci ve formě participace zaměstnanců na zisku nebo případných ztrátách jednotlivých zakázek. Mzdové prostředky je také možné snížit zavedením úkolové mzdy se stanovením úkolových norem. Pro snižování nákladů na materiál se doporučuje pravidelné vypisování výběrových řízení na dodávky materiálu a subdodávek se stanovením limitu ročního odběru, od kterého bude firma výběrová řízení vypisovat. Ceny za elektrickou energii je možné snížit opravou a zateplením budov. Snížení spotřeby energií také souvisí se stanovením úkolových norem a kontrolou využívání pracovní doby. Provádět ve firmě pravidelné analýzy nákladů a jejich vývoje. Rizikem v případě porovnávání nejvýhodnějších cen výrobního materiálu je (pokud se vybírá dodavatel pouze na základě ceny) možný nákup nekvalitního materiálu, popřípadě problémy s dodávkami, a tím zvýšení nejen nákladů na případné pokuty za nedodržení dodacích lhůt, ale také zvýšení nákladů na servisní a záruční opravy. Ve svém důsledku může vše nakonec poškodit kvalitu produktu, odradit zákazníky a dodavatele a poškodit image firmy. 40/54

41 4. Analýza rizik strojního zařízení Autor: Ing. Milan Rozkoš 4.1 Právní předpisy pro uvádění strojního zařízení na trh a do výroby Zákazníci vyžadují různé výrobky pro různé účely a mají na tyto výrobky různé požadavky. Jedno však zůstává většinou stejné požadavek na bezpečný provoz výrobků. V některých případech to vyžadují zákazníci, většinou se ale spoléhají na regulační roli státu (v našem prostředí navíc Evropské unie). Tito vydavatelé právních předpisů nezklamávají a pro regulovanou oblast (výrobky, které svým provozem můžou být nebezpečné) jich platí cela řada. Všechny zajišťují základní vůli uživatelů (viz obrázek 29), ne všechny však budou v tomto úvodu citovány. Obr. 29 Shoda produktu Záměr Návrh a vývoj Užití a servis Zákazník a jeho požadavky na kvalitu produktu Výroba Zdroj: Autor Zboží Strojní zařízení patří mezi stanovené výrobky, a to, co je za ně považováno, určuje legislativa: nařízení vlády č. 176/2008 Sb., o technických požadavcích na strojní zařízení, které rozpracovává požadavky, směrnice Evropského parlamentu a Rady 2006/42/ES ze dne 17. května 2006 o strojních zařízeních a o změně směrnice 95/16/ES. Pro stanovené výrobky platí nadále zákon 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů. V tomto zákoně je v 12 určen způsob posuzování shody a zároveň technické požadavky, které tyto (stanovené) výrobky musí splňovat. Tyto stanovené výrobky se musí označovat určeným způsobem. Výrobce stanovených výrobků, v našem případě strojního zařízení, musí splnit technické požadavky na tyto stanovené výrobky, aby je mohl uvést na trh, respektive do provozu. Za stanovené výrobky se podle zákona 22/97 Sb. vždy považují i výrobky, které jsou uváděny na trh jako použité nebo repasované. Na právní předpisy pro strojní zařízení navazuje řada technických norem, z nichž opět mnoho je harmonizováno v rámci společných aktivit v rámci EU. Technické normy se dělí na normy typu A základní bezpečnostní normy se zásadami pro konstrukci všech strojních zařízení. Normy typu B skupinové bezpečnostní normy se zabývají už jen jedním pohledem na bezpečnost a používají se pro skupinu strojních zařízení. V rámci toho se normy typu B1 zabývají jednotlivými bezpečnostními hledisky (např. hluk) a 41/54

42 normy typu B2 se týkají bezpečnostních zařízení (např. ochranné kryty na strojním zařízení). Poslední typ norem C bezpečnostní normy pro stroje se již věnují jen požadavkům bezpečnosti u daného stroje/skupiny strojů. Schématicky tento model naznačuje obrázek 30. Obr. 30 Model typů norem Zdroj: Autor V oddíle Literatura jsou pro potřeby pracovníků technické přípravy výroby uvedeny některé hlavní technické normy, které by mohli využít při vývoji strojního zařízení ve firmě. Je jich mnohem více, každá norma obsahuje odkazy na další normy. Přehledy lze získat z webových stránek Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví. Základní normou, která musí být k dispozici je ČSN EN ISO Bezpečnost strojních zařízení Všeobecné zásady pro konstrukci Posouzení rizika a snižování rizika. Tato norma určuje principy a metody pro dosažení bezpečnosti při vývoji strojního zařízení. Bude dále rozebrána v poslední kapitole. Je zároveň určena k tomu, aby byla použita jako základ při zpracování bezpečnostních norem typu B a typu C. Jde o normu typu A. 4.2 Povinnosti výrobce ke strojnímu zařízení U stanovených výrobků se v rámci uvádění výrobku na trh, respektive do provozu nebo pro opakované použití provádí postupy a úkony k posuzování shody. Stanovený výrobek může být uveden na trh nebo do provozu pouze za předpokladu, že splňuje technické požadavky stanovené právním předpisem, po posouzení shody postupem stanoveným jím rovněž určeným. Některé základní povinnosti výrobce strojního zařízení naznačuje obrázek 31. Obr. 31 Požadavky na výrobce strojního zařízení Zajistit splnění relevantních základních požadavků na ochranu zdraví a bezpečnost Zajistit technickou dokumentaci Připojit označení CE Požadavky kladené na výrobce strojního zařízení Poskytnout potřebné informace (návod k používání) Vypracovat ES prohlášení o shodě a zajistit, aby toto prohlášení bylo přiloženo ke strojnímu zařízení Provést příslušné postupy k posouzení shody Zdroj: Autor 42/54

43 V určených případech se právními předpisy (nařízeními vlády) stanovuje povinnost vydat nebo přiložit ke stanovenému výrobku ES prohlášení o shodě. Pokud se na výrobky vztahují právní předpisy EU, výrobek se označuje značkou CE. Tato značka má vyjadřovat splnění relevantních technických požadavků a dodržení stanoveného postupu posouzení shody. Nařízení vlády 176/2008 Sb. kromě jiného stanovuje sled činností při vytváření technické dokumentace. Výrobce strojního zařízení touto technickou dokumentací dokazuje, že jím vyráběné strojní zařízení splňuje požadavky uvedené v tomto nařízení vlády. Zpracovaná technická dokumentace musí být v jednom z jazyků EU. Technická dokumentace Složku technické dokumentace zpracuje výrobce podle toho, zda jde o strojní zařízení nebo neúplné strojní zařízení. Příloha nařízení vlády číslo 7 rozsah pro oba případy určuje. Výrobce musí zajistit, aby stanovená technická dokumentace byla k dispozici státním orgánům po dobu nejméně 10 let od dne výroby posledního strojního zařízení nebo poslední jednotky sériové výroby. Nutně nemusí být uložena na území EU a nemusí být trvale fyzicky k dispozici, ale ta osoba, která je uvedena v ES prohlášení o shodě, ji musí v patřičné době kompletně předložit. V rámci technické dokumentace nemusí obsahovat podrobné výkresy nebo další podrobné informace týkající se částí použitých při výrobě, jen s výjimkou informací nutných pro ověření shody se základními požadavky na ochranu zdraví a bezpečnosti. Pokud nebude technická dokumentace na řádné vyžádání předložena, zpochybňuje se tím shoda s požadavky na ochranu zdraví a bezpečnosti pro dané strojní zařízení. Technická dokumentace se skládá ze tří složek: za prvé z konstrukční a výrobní dokumentace (viz dále), za druhé pro sériovou výrobu z definování vnitřních opatření, nutných pro zajištění shody strojního zařízení s právními požadavky a v poslední řadě ze zprávy o vyhodnoceních nebo o výsledcích zkoušek prováděných výrobcem na součástech, na příslušenství nebo na úplném strojním zařízení, které jsou nezbytné pro zjištění, zda strojní zařízení může být bezpečně smontováno a uvedeno do provozu po provedeném vývoji a konstrukci. ES prohlášení o shodě ES prohlášení o shodě je dokumentem, kterým dává výrobce najevo, že právní požadavky na strojní zařízení splnil a že za něj v rámci regulované oblasti přebírá odpovědnost. Příloha 2 nařízení vlády stanovuje obsah tohoto prohlášení s tím, že má být respektován stav, v němž bylo strojní zařízení uvedeno na trh. Tak nebere výrobce odpovědnost za příslušenství a části, doplněné už provozovatelem. Návod k použití V rámci návodu k použití musí výrobce popsat jak předpokládané použití strojního zařízení, tak vzít v úvahu i předvídatelné nesprávné použití. Při tvorbě návodu k použití se bere v potaz vzdělání a schopnosti chápání obsluhy. Především při přepokládané obsluze méně kvalifikovanými osobami se tomu přizpůsobí text a úprava návodu. Návod k použití musí obsahovat minimálně údaje určené ve výše zmíněných právních předpisech. Prodejní dokumentace Výrobce musí vytvořit prodejní dokumentaci ke strojnímu zařízení tak, aby nebyla v rozporu s návodem k použití, pokud jde o zajištění zdraví a bezpečnosti. Pokud prodejní dokumentace popisuje výkonnost v rámci uvedení vlastností strojního zařízení, musí obsahovat stejné údaje o emisích, jako jsou uvedeny v návodu k použití. 43/54

44 4.3 Identifikace nebezpečí a proces posuzování rizika Jednou ze součástí povinné dokumentace ke strojnímu zařízení je analýza rizik. Jde o značně složitý proces, který často nebývá u výrobců zařízení dobře zvládnut. Za nebezpečí se považuje u zařízení jakýkoliv potencionální zdroj úrazu a riziko je vyjádřením míry ohrožení. Riziko je vždy kombinací závažností možných dopadů, škod, úrazů a pravděpodobnosti výskytu nebezpečné situace. V prvé fázi analýzy rizika se identifikují nebezpečí jako základy vnímání nebezpečí. Každé nebezpečí odráží povahu svého zdroje. A zdrojem ohrožení u zařízení je každý jeho prvek, který může vyvolat minimálně jedno nebezpečí a být tak jeho příčinou. Zdroj ohrožení má jako inherentní vlastnost schopnost vyvolávat nebezpečí, a to buď svou samou podstatou (např. rotující část, řetěz, pohyblivé lano) nebo až po zásahu externích vlivů (prasklá páčka je ostrá, přes prasklé sklo není vidět na cestu, příliš nafouknutá pneumatika praskne atd.). Těmito externími vlivy samozřejmě můžou být i působící přírodní živly, zásahy lidí, reakce na nevyhovující prostředí atd. Nebezpečí se buď týmově definují nebo se využívají různé seznamy či přehledy. Jako nejzávažnější se uvažují zdroje ohrožení, které vedou ke smrti, závažným (nebo vůbec nějakým) úrazům, a dále zdroje uvolňující velkou energii, kterou akumulují před uvolněním, což vede k destrukci zařízení nebo i okolí. Tým se snaží určit pro zařízení nebezpečné situace, které se u zařízení nebo v jeho prostoru, okolí, můžou přihodit. Jako základ všech aktivit jsou vždy brány již poznané situace a stavy, kde je již i pravděpodobnost výskytu nejen odhadem, ale vlastně záznamem objektivní skutečnosti. Při této činnost se určují oba prvky rizika. Prvním prvkem je druh a závažnost možné škody, která může nastat při projevení se hodnocené nebezpečné události. Zvažují se možné dopady. Dalším prvkem je pravděpodobnost výskytu zvažované škody či dopadu. K posouzení se musí zvolit způsob odhadu jednotlivých dílčích prvků. Samozřejmě lze opět efektivně využit dosavadních zkušeností s podobným nebo generačně předchozím zařízením. Ovšem takové zařízení musí být jednak k dispozici, jednak by měla být dostupná data o škodách, dopadech a počtech jejich výskytu. Zvažované škody se nejprve kategorizují: škody na zdraví a životě, škody na životním prostředí, škody na majetku, jiné škody (např. goodwill dobré vztahy se zákazníky, jméno firmy, pověst firmy, škody na renomé firmy, škody na obchodní značce, znehodnocení produktu). Při odhadování závažnosti škod se berou v potaz nejen bezprostřední následky, ale i ty, které se projeví až po čase. Zvažuje se přitom i rozsah způsobených škod nebo rozsah předpokládaných dopadů. Dalším posuzovaným faktorem je pravděpodobnost výskytu škod, dopadů. I zde, pokud nejsou k dispozici použitelná data, jde o složité odhadování. Lze brát v potaz jak předpokládanou četnost výskytu, tak dobu trvání nebezpečné situace. V potaz lze brát schopnost vyvarovat se projevu nebezpečné situace či možnost jakékoliv eliminace uvažovaných škod. Pokud dojde na kvantifikaci doby trvání, tak zde lze poměrně objektivně určit čas na základě zkušeností nebo pomocí výpočtů. Skutečné odhady pravděpodobnosti můžou v reálném životě být vyšší, neboť v mimořádných situacích dochází k výskytu více nebezpečných situací, vzájemně se ovlivňujících, a pak je působení například rychlejší, ale zase je způsobený dopad mnohem ničivější. 44/54

45 Všechny zmiňované složky rizika se převádějí na číselné hodnoty. Lze použít i subjektivní popis, ale ten je nepřehledný a vyžaduje přesný způsob posouzení rizika. U rizika vyjádřeného kvantifikovanou hodnotou se lépe pracuje se stupni závažnosti. Základním doporučeným vzorcem pro výpočet rizika budiž: Riziko (R) = závažnost (V) x pravděpodobnost (P) (viz např. obrázek 32). R = V x P Pravděpodobnost vzniku pak může být funkcí četnosti výskytu (F), pravděpodobnost vzniku nebezpečné škody (I) a možnosti zmírnění škod ( E ). P = ƒ(f, I, E ) Obr. 32 Pojetí složek rizika RIZIKO ZÁVAŽNOST ÚRAZU PRAVDĚPODOBNOST VÝSKYTU Vystavení osoby nebezpečí Týká se uvažovaného nebezpečí Může být vyvolán uvažovaným nebezpečím Výskyt nebezpečné události Možnost vyvarování se nebo omezení úrazu Zdroj: ČSN EN ISO 12010, 2011, s Způsob vyhodnocování rizika Při vyhodnocování rizika se slučuje pohled na prvky rizik. Rizika se často vyhodnocují pomocí matic. Kvantifikované výsledky analýzy rizika ( R ) se vyhodnocují z pohledu kombinace pravděpodobnosti vzniku škody a závažnosti škody. Velice oblíbené a vlastně poměrně jednoduché je zařazení rizik do matice rizika (viz například obrázek 33). K určení rizik se využívají tři způsoby. Slovně se definuje stupeň rizika (viz dále uvedená škála). Tím se souhrnně označuje skupina rizik, což má mít jasné poslání a opět psychologicky působit na lidi. Druhým způsobem je číselné vyjádření s tím, že nejnižší hodnota přináleží nejmenšímu riziku a nejvyšší hodnota riziku nepřijatelnému. Nedoporučuje se využívat nulu, aby nevznikl dojem žádného rizika, neboť u zařízení se vždy projevují nějaká rizika. Třetí způsob má opět zapůsobit na lidi a jejich smysly a jde o barevné značení. Lze zde využít celou řadu možností. Může to být známé použití barev semaforu, kde červená značí opět riziko nepřijatelné. K jeho zvýraznění se občas používá barva černá, evokující smrt. A občas se pro nízká a základní rizika používají tyrkysové nebo blankytné barvy. Při práci v tabulkových editorech se vhodně použije nabízené podmíněné formátování. Samozřejmě lze ke zvýšení účinku v matici využít současně všech tří způsobů popisu stupně celkového rizika políčko matice má barvu, číslo a popis stupně. 45/54

46 Obr. 33 Matice rizika Závažnost škody (následky nebezpečné události) Následky jsou závažné Následky jsou škodlivé Následky jsou bezvýznamné 3 Malé riziko 2 Nepatrné riziko 1 Bezvýznamné riziko 4 Závažné riziko 3 Malé riziko 2 Nepatrné riziko 5 Neúnosné riziko 4 Závažné riziko 3 Malé riziko Vznik škody je nepravděpodobný Vznik škody je možný Pravděpodobnost vzniku škody Zdroj: Management rizik v konstrukci výrobních strojů, s. 21 Vznik škody je pravděpodobný Tým volí nejen způsob označení rizika, ale i rozsah. Nejčastější je pětistupňové, ale může být i jemnější, kdy se zvažují kombinace pěti stupňů pravděpodobnosti a pěti stupňů závažnosti. Základní rozdělení počítá s kombinacemi jen tří úrovní. Z uvedeného vyplývá, že matice rizika nemá jen jedno řešení. Tým si volí svou, zase na základě zkušeností a tak, aby se dobře definovala následná opatření. Nastavené stupně rizik se však obecně pohybují ve škále: bezvýznamné riziko, nepatrné riziko, malé riziko, závažné riziko, nepřijatelné riziko. Pro lepší zařazování rizik je vhodné uvádět pro dané posuzované zařízení příklady, které popisují daný stupeň rizika ve zvolené škále. S využitím literatury (viz Management rizik v průmyslové praxi) lze například definovat tuto jednoduchou škálu rizik (viz obrázek 7). Existují i jiné způsoby vyhodnocení rizika, ale ty bývají často složitým multikriteriálním vyjádřením složek a prvků, které se berou v potaz při analýze rizika. Pak lze říci, že celkové riziko je jejich funkcí. Například: R = ƒ(h 1v *V, h 2P *P, h 3F *F, h 3I *I, h 4E *E ), kde h ix jsou nastavené koeficienty váhy složek rizika. U těchto multikriteriálních hodnocení se občas používá sčítání složek místo násobení, které je typické pro použití maticového posuzování rizika. Pro svou náročnost a zavádějící roli váhy slože, se tyto jiné způsoby vyhodnocování rizik používají jen velmi ojediněle. Jsou velice nepraktické, zavánějí spíše akademickým přístupem, než použitím selského rozumu praktiků v týmu. Jedním z možných způsobů analyzování rizika je využít metodu what if, česky se dá nazvat Co se stane, když? Při ní se pracuje týmově opět proto, aby se využila synergie jak 46/54

47 specialistů, tak praktiků (výhodná je účast pracovníků servisního oddělení). Pro záznam lze využít jednoduchý formulář. Tým brainstormingovým způsobem debatuje o tom, co se vše se zařízením může stát. Klade přitom otázky směřující k tomu, aby účastníci dokázali popsat možné problémy s užíváním zařízení. Zaměřují se na potencionální nehody, vznik úrazů a možné smrtelné nehody. Popisují, k jakým disfunkcím může dojít, jak můžou být porušována ochranná opatření. Kladou se otázky začínající Co se stane, když.?. Tato metoda je založena na schopnosti dobře pracovat v týmu a na momentální schopnosti asociovat a generovat nápady. Výsledkem aktivit týmu jsou popisy možných problémů ve formě otázek a odpovědí. Dalším výstupem je seznam navrhovaných doporučení pro prevenci problémů se zařízením a pro zmírnění dopadů. Může být definována celá řada nebezpečných situací a k nim jsou ihned navržena přijatelná opatření. Výsledky práce týmu obdrží již specialisté, kteří s návrhy pracují a dotahují ochranná opatření do finální fáze. Výhodou metody what-if je použitelnost i pro jiné potřeby než analýzu rizik pro účely technické dokumentace a založení složky strojního zařízení. Jde tímto sledem otázek a odpovědí řešit obecná rizika práce na pracovišti, zvažovat rizika plánovaných změn a rizika při realizaci projektu. 4.5 Způsoby snižování rizika Po definování rizika se tým začne zabývat tím nejdůležitějším reakcí na zjištěná rizika prováděním potřebných opatření. Pro dříve uvedenou základní škálu rizik lze obecně přiřadit následující postup, který tým modifikuje podle konkrétního zařízení a naléhavosti zavedení produktu na trh. Bezvýznamné riziko Není nutné žádné opatření, vyhodnocené riziko nevyžaduje bezprostřední zásah. Nepatrné riziko Sice není nutné bezprostředně provést jakýkoliv zásah, ale je vhodné si připravit řešení, které by bez větších nákladů dokázalo zabránit v případě potřeby zvýšení rizika. Je nutné sledovat skutečná data výskytu a v případě projevení reagovat připraveným řešením. Malé riziko Provádí se zásah ke zmírnění rizika. Provádí se v dostupném čase a za sledování nákladů na prováděné řešení. Pokud by v analýze rizika vycházely závažné dopady nebezpečné situace, hledají se skutečná data k četnosti výskytu. Pokud se riziko zvýší, opatření se zavádí ihned. Závažné riziko Je nezbytně nutné provést zásah ke snížení rizika. Zásah do zařízení se prování urgentně a nehledí se na náklady, důležitější je bezpečné zařízení a nižší dopady škod než náklady na realizaci. Závažnost rizika si musí realizační tým uvědomit a podřídit mu prováděné aktivity. Pokud by se nenašla cesta snížení rizika, práce se zastavují, dokud není nalezeno řešení. Nepřijatelné riziko Musí se co nejdříve a důsledně snížit riziko alespoň o jeden stupeň. Původní řešení se nerealizuje nebo se na něm přestává pracovat a hledá se nové. Pokud je jistota, že nově 47/54

48 navrhované řešení snižuje riziko, práce pokračují. Opatřením se přičítá vysoká důležitost, rozsah a plnění termínů při provádění opatření se bedlivě sledují a vyhodnocují. Opatření mají nejvyšší prioritu a pro zdárnost řešení se neprodleně poskytují veškeré potřebné zdroje. Nejúčinnější jsou konstrukční opatření, která rizika sníží, případně je úplně eliminují. Jsou však náročná na realizaci, neboť vývoj zařízení se prodlužuje a většinou se tím i prodražuje cena produktu. Jde však o preventivní zásah, který identifikované riziko jednou provždy změní nebo odstraní. Náklady na změnu konstrukce ve fázi vývoje ovšem vychází levněji, než když se řeší jako reakce na reklamace, havárie zařízení nebo jiné nežádoucí mimořádné situace produktu (srovnejme například se svoláváním automobilů v reakci na havárie vozů nebo smrtelné nehody jejich řidičů, kromě vynaložených peněz musí pak automobilka obětovat svou pověst spolehlivého výrobce). Pro konstrukční opatření se tým rozhodne i tehdy, kdy to vyžadují právní požadavky na zařízení. V tomto případě se pak dosažený stav označuje jako zabudovaná bezpečnost. Tato bezpečnost zařízení je účinná, je trvalá a hlavně nezávislá na externích vlivech (na mysli zde mějme nežádoucí chování lidí, zejména obsluhy zařízení). Konstrukční řešení rizik by mělo být zvažováno jako první a mělo by být podporováno managementem výrobce zařízení. Ostatní možná opatření jsou méně účinná a jejich zavedení se musí vždy přizpůsobit zařízení a účelu jeho použití. Musí se zvolit jejich přijatelná forma, aby pro svou komplikovanost, složitost a dodatečnou funkci nebyly vyrušovány nebo přehlíženy obsluhou zařízení. Tato opatření se souhrnně nazývají ochranná. Provádí se technická opatření pro omezení působení neodstranitelných zdrojů ohrožení. Snahou může být omezit jejich dopad jen na omezený (vymezený) prostor. Aplikují se bezpečnostní funkce, které indikují hrozící nebezpečí. Účinnost ochranných opatření bývá obecně nízká, v případě zásahu lidského faktoru až nulová. Takovými ochrannými a doplňkovými opatřeními můžou například být: Použití ochranných krytů, ochranných zařízení Doplnění zařízení pro nouzové zastavení zařízení Zařízení pro zachycení padajících osob Zařízení a koridory pro bezpečný přístup ke stroji Zařízení pro okamžité odpojení energie a jiných médií Zvukové a světelné signalizace mimořádných stavů V neposlední řadě výrobce může snížit rizika upozorněním na ně. Tím, že si pracovníci rizika uvědomí, se jim budou vyhýbat, a tak se při výpočtu čísla rizika sníží hodnota čísla vyjadřujícího možnou četnost výskytu. K upozorňování na rizika se využívají jak návody k obsluze, tak symboly a barvy na zařízení. V návodech se na bezpečnostní pokyny vhodně upozorňuje (tučný text, symboly a piktogramy). K upozorněním dnes slouží i obaly, přídavné nálepky, vizualizační prvky pro dílnu. Stejně tak se symboly s vyznačením nebezpečných míst doplňují na zařízení. Nebezpečná místa, části stroje či zóny se barevně odlišují. Samozřejmě že v tomto případě štafetu odpovědnosti přebírá firma uživatele, která musí značení udržovat, případně obnovovat. Obrázek 34 ukazuje použití barev v rámci doplňkových a ochranných opatření. Pokud výrobce po analýze rizik provede zabudování bezpečnosti do zařízení, případně definuje a zavede bezpečnostní ochranu a doplňková ochranná opatření, pojistí se vydáním informací pro užívání, a to i symboly na zařízení, a přes to vše ještě neošetří nějaké riziko, pak se takové riziko označuje za zbytkové. Zbytkové riziko by mělo být co nejmenší a jeho dopady by neměly 48/54
