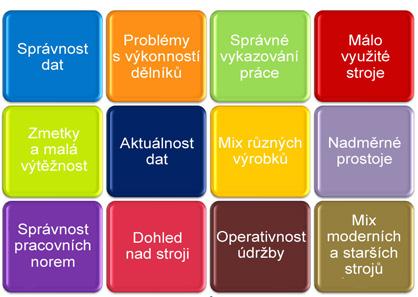

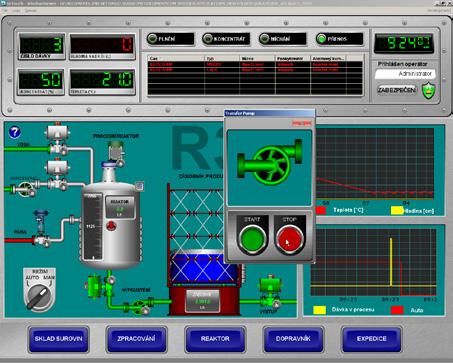

1 Průmyslové aplikace Shop-floor, monitoring, řízení a optimalizace Dnešní dobu charakterizuje intenzivní rozvoj výrobní inteligence, elektronických systémů a jejich propojení známého všeobecně jako INDUSTRY 4.0. Společnost S&T vám nabízí široké portfolio řešení, které se týká této oblasti. Zajišťujeme komplexní dodávky a implementace integrovaných systémů řízení výroby. Primárně jde o ERP systémy, výrobně-informační systémy, výrobní moduly pro systém SAP, systémy pro monitorování a vyhodnocování výrobních/technologických dat, MES systémy, systém sledování výrobní a strojní efektivity, APS systémy, výrobní WorkFlow (MS SharePoint) a HMI/SCADA aplikace (vizualizace). Obvyklé problémy při výrobě Nabízené služby začínají analýzou u zákazníka, přes projekt IS, až po realizaci a optimalizaci systému a končí údržbou, či systémovou podporou. Implementace vybraného řešení je obvykle realizována jako dodávka na klíč včetně nutné infrastruktury, HW prostředků, případně strojních a pomocných konstrukcí s možností kooperace zákazníka. Při realizaci systémů je samozřejmostí dodržovaní oborových norem VDA, TS, stejně tak i norem ISO a zohlednění metodik využívaných zákazníkem, jako je Lean, Six Sigma, PDCA, Kanban, či zohlednění aktuálních Kaizen projektů. Pozice našich projektů S&T CZ s.r.o. Na Strži 1702/ Praha 4 info@sntcz.cz Jaroslav Střelka, Manažer oddělení SWD jaroslav.strelka@sntcz.cz tel

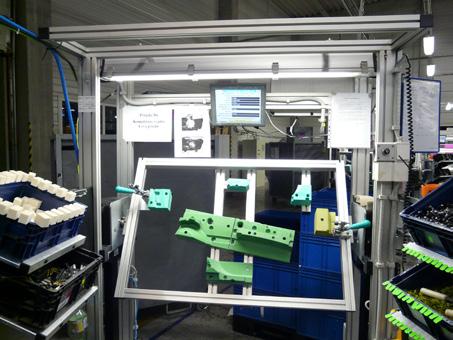

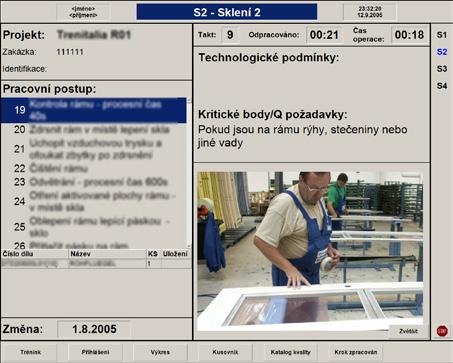

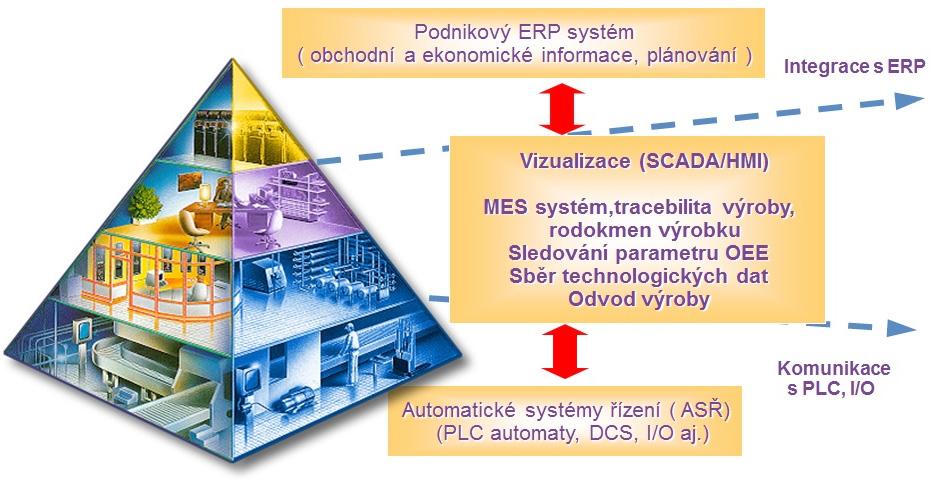

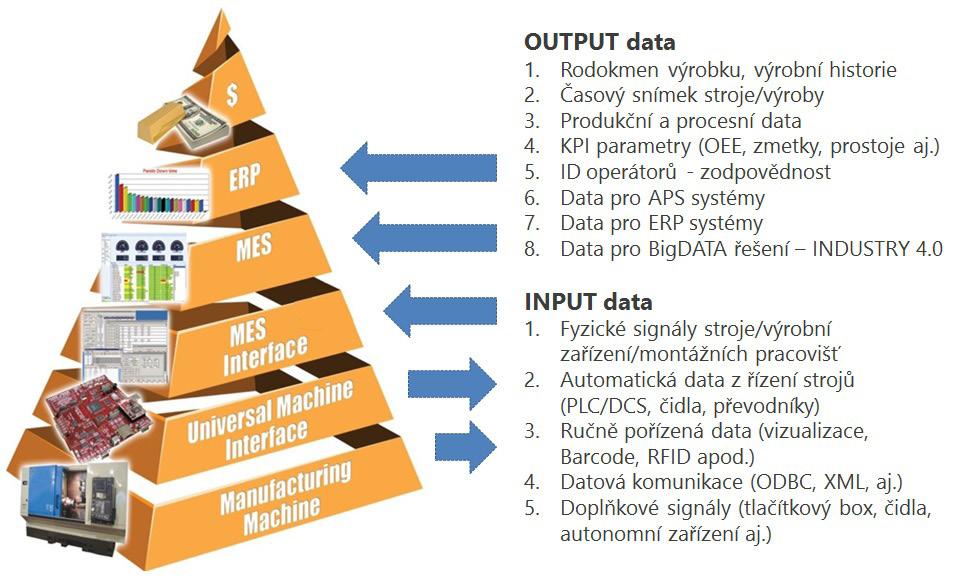

2 Jaké SHOP-FLOOR systémy a realizační zkušenosti může společnost S&T CZ nabídnout? MES systém Každá minuta, po kterou jsou drahá výrobní zařízení mimo provoz nebo pracují ve sníženém výkonu či kvalitě, má samozřejmě negativní vliv na produktivitu a ziskovost výroby. MES systém umožňuje podrobně zaznamenávat a systematicky analyzovat veškeré prostoje, snížený výkon nebo nekvalitu výroby na sledovaných výrobních strojích, linkách a dalších zařízeních. Obecně jde o inteligentní výrobní systém, obvykle nejrozsáhlejší systém v prostředí výroby, který tvoří vazbu mezi podnikovými informačními systémy (např. typu ERP) a systémy pro automatizaci výroby (technologických procesů). Základní funkcionality MES systému spadají do oblasti výrobních postupů, výrobních zdrojů, plánování výroby, řízení výroby, dispečerského řízení, sběru dat a rovněž do oblasti výkonnostní analýzy. Základní přínosy MES systému záznam skutečné výrobní historie a postupu, včetně rodokmenu výrobku v elektronické podobě možnost akčních zásahů do výroby při vzniku nestandardu, včetně možnosti zastavení výroby možnost identifikace materiálu, polotovaru a finálního výrobku, stroje a obsluhy zohlednění metodiky POKA-YOKE možnost definice eskalačních postupů definice zmetků (katalog kvality), prostojů/zarážek dostupnost výrobní knowledge base na pracovišti operátora (pracovní postup, video, výkresová dokumentace atd.) Internet/intranet portál prezentace dat, export MS Office, Excel, PDF, SharePoint standardizovaný interface vůči ERP Společnost S&T CZ nabízí a podporuje řadu řešení z této oblasti, ať již krabicové řešení předního výrobce Wonderware, tak vlastní technologický systém GRAL které řeší problematiku MES systému nebo metodiky POKA-YOKE. Systém JIT montáže/výběru komponent Systém zajišťuje správné odbavení JIT (Just In Time) odvolávky finálního zákazníka/odběratele. Systém na základě převzetí odvolávky (BarCode, či elektronická datová komunikace) zajistí rozpad odvolávky a přiřazení vstupních komponent a operací pro jednotlivé odvolávky. Systém on-line monitoruje a kontroluje korektnost práce obsluh odebrání správných vstupních dílů a správné provedení operace. Systém může být rovněž vybaven modulem pro definici prostojů nebo klasifikaci zmetků pro potřeby vyhodnocování stability a neměnnosti procesu a výpočtu OEE. Základní přínosy JIT systému minimalizace ztrát operátorského času ve výrobě elektronická podoba dat obsluha nemusí nic číst, nic zapisovat a nemusí vyhledávat minimalizuje se zmetkovitost (méně záměn vstupních komponent/materiálu) možnost vizuální nápovědy SCADA/HMI uživatelské rozhraní (panel PC) nebo optická signalizace (pick-to-light, picking sensor) komunikace s ERP systémem (dokončená výroba, zmetky, opravy apod.) log událostí, identifikace obsluh Společnost S&T CZ realizovala několik projektů JIT systémů v prostředí Automotive výroby výroba a kompletace D dílů.

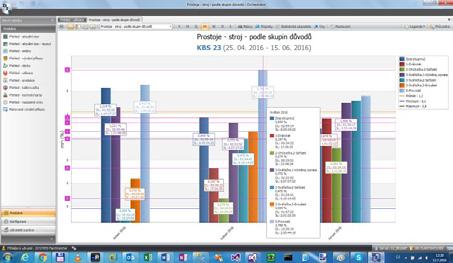

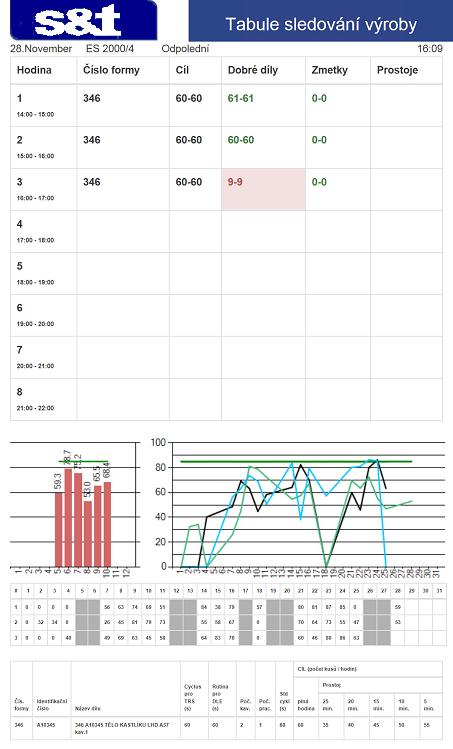

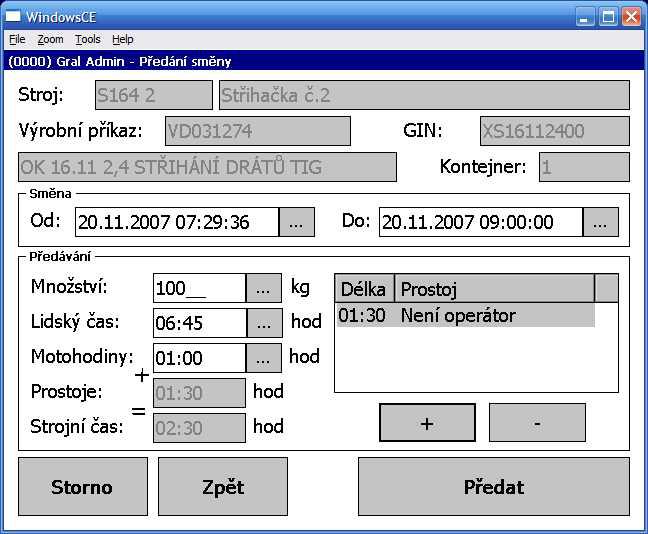

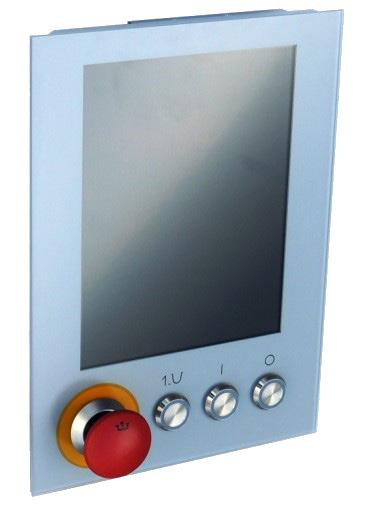

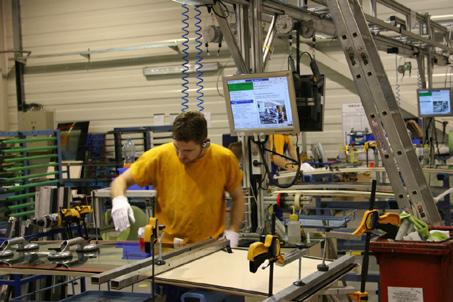

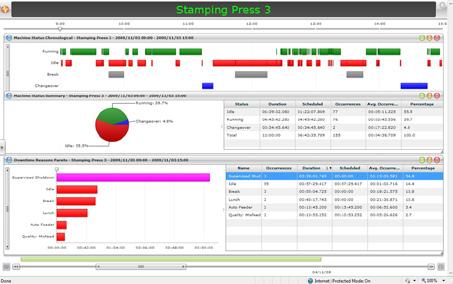

3 Jaké SHOP-FLOOR systémy a realizační zkušenosti může společnost S&T CZ nabídnout? Systém odvodu výroby Základní systém v prostředí výroby, který odbourává papírový záznam výroby. Na základě identifikace výrobní průvodky (zakázka, operace apod.) obvykle čárový kód nebo RFID má obsluha možnost vykázat práci na zakázce (operační časy, špatné a dobré kusy a další výrobní informace) v elektronické podobě (info kiosek, panelpc nebo předdefinovaný číselník a čtečka). Načtená data jsou ukládána do centrální DB nebo přímo zapisována do struktur ERP systému. Základní přínosy odvodu výroby přesná data a jejich neovlivnitelnost obsluhou (přepis, směnová uzávěrka apod.) on-line informace o stavu zakázky (rozpracovanost, lokace ve výrobě, OK/NOK kusy) on-line zpětná vazba pro management a plánovaní on-line vazba na ERP systém (číselníky, operace, postup) identifikace pracovišť a obsluh log událostí, archivace dat Společnost S&T CZ realizovala řadu systémů odvodu výroby v prostředí komplexní strojírenské výroby. Systém sledování OEE a časový snímek výroby Systém může na pozadí výroby, bez zásahu obsluh, pořizovat časový snímek výroby, tzn. elektronický záznam o stavu jednotlivých výrobních zařízení nebo pracovišť v čase (run, stop, setup, exchange apod.) timeline výroby. V případě, že to výrobní prostředky a zařízení umožňují, dokáže rovněž monitorovat a počítat parametr OEE, který je jedním ze základních ukazatelů efektivity a výkonnosti výroby. Skládá se ze tří složek - dostupnosti, výkonu a kvality. Běžná hodnota ve výrobních závodech je 0,5-0,6 a jakékoliv zvýšení tohoto parametru má velký ekonomický přínos. Základní přínosy sledování OEE a časového snímku: sledování časového snímku jednotlivých strojů, linek (spojité zařízení) nebo skupiny strojů možnost identifikace úzkého místa výroby hrdla výroby možnost optimalizace zakázek dle strojů (přiřazení zakázky na stroj) sledování základních složek efektivity (výkon, dostupnost, kvalita), parametr OEE možnost uživatelské definice číselníku prostojů/zarážek možnost uživatelské definice katalogu kvality/zmetků/odpadu přesná data pro preventivní údržbu možnost definice eskalačních procesů Internet/Intranet portál prezentace dat, export MS Office, Excel, PDF Společnost S&T CZ má ve svém portfoliu řešení pro sledování výroby od společnosti Shoplogix, Wonderware a vlastní produkt PlantWatcher.

4 Jaké SHOP-FLOOR systémy a realizační zkušenosti může společnost S&T CZ nabídnout? ShopFlorDataCollection (SFDC) - sběr technologických dat Real-time systém pro monitoring vyčítaní a ukládaní technologických dat v jednotlivých výrobních zařízení možnost monitoringu a vyhodnocování stability výrobních procesů. Systém umožňuje uživatelskou definici vyčítaných proměnných a způsob jejich ukládaní časové nebo změnové uložení. Možnost komunikace s více jak 300 různými řídicími a PLC systémy a licencování dle počtu vyčítaných proměnných a možností UpGrade bez ztráty dat (version, funkční UpGrade). Základní přínosy SFDC sběr technologických dat: on-line ukládání produkčních/technologických dat z výrobních zařízení real-time historizační server s možností uložit až 150K proměnných v rámci jedné transakce sledování a vyhodnocování technologických dat (parametry strojů, energie, pracovní podmínky aj.) prezentace formou tabulek nebo grafů s možností uživatelského pohledu (proměnné, datum, čas) podklady pro optimální nastavení výrobních zařízení (set pointy), SPC kontrolu nebo údržbu systém podporuje více jak 300 typů PLC řízení a vybrané CNC řízení systém podporuje více než 800 OPC serverů pro zkomunikování dat vlastní nástroje pro analýzu dat Internet/Intranet portál prezentace dat, export MS Office, Excel, PDF Společnost S&T CZ ve svých projektech běžně realizuje sběr technologických dat SW prostředky od společností KepWare, Matrikon, Wonderware aj. Systém záchranné brzdy Menší systém určený pro rychlou reakci odpovědných pracovníků v prostředí Shop-Flooru, na událost generovanou obsluhou jednotlivých operátorských pracovišť jedna se především o údržby, vedoucí výroby, technology apod. Tímto způsobem jsou obvykle řešeny vzniklé nestandardy nebo kolizní situace výroba zmetků, problém stroje, problém nástroje aj. kdy obsluha neopouští pracoviště, pouze avizuje vznik problému. V rámci systému jsou všechny události logovány do centrální SQL databáze a následně jsou vyhodnocovány pomocí předdefinovaných reportů (dle linek a pracovišť, časového období, četnosti aj.). Tento systém slouží k monitoringu a statistickému vyhodnocování událostí na lince a rychlosti reakcí zodpovědných osob údržby. Přínosem je minimalizace prostojů linky a podklady pro optimalizaci pomocných provozů údržba, seřizovač, vedoucí linky apod. Základní přínosy záchranné brzdy: systém monitoruje a vyhodnocuje tísňové volání operátorů, eskalace na odpovědné osoby systém monitoruje a vyhodnocuje reakční čas odpovědných osob možnost uživatelsky definovat eskalační procesy možnost prezentace statistik na velkoplošném LCD (ANDON) Společnost S&T CZ realizovala systém záchranné brzdy v prostředí výroby Automotive komponent.

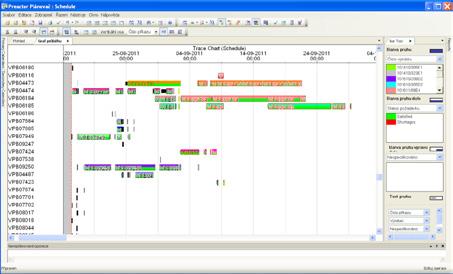

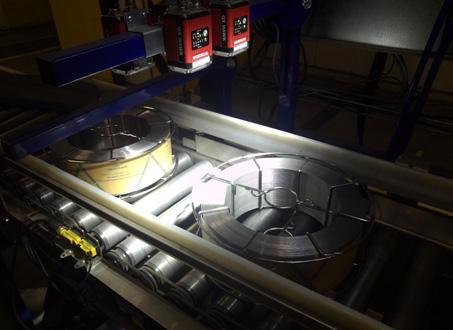

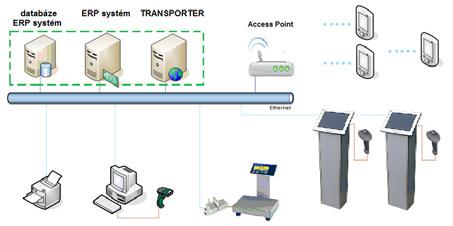

5 Další řešení pro prostředí Shop-Floor SPC (Statistic In Process Control) kontrola kritických/vybraných proměnných/procesů v reálném čase, vyhodnocení trendu možnost definice proměnných, pravidel víceúrovňová eskalace nestandardu pomocí mailu/sms SIS Slévárenský informační systém oborové řešení určené pro slévárny autonomní systém - homogenizace dat sběr, vyhodnocování a prezentace dat z prostředí slévárny navažování, receptury, laboratoř, spektrální analýza, apod. plánování výroby dávky, tavby, receptury, personální osazení on-line interface s ERP systémem BarCode/RFID identifikace implementace BarCode nebo RFID v prostředí výroby, skladů a logistiky výrobních firem tisková řešení pro potřeby BarCode on-line i off-line řešení ERP konektivita (rodina TRANSPORTERŮ) Řešení pro automatické pořízení produkčních, administrativních a logistických dat v elektronické podobě a jejich zprostředkování přímo do struktur ERP systémů. Transporter je výkonná aplikace, úzce spolupracuje s ERP systémem, lze ji definovat jako komunikační server rozšiřující ERP systém o automatické pořízení dat z výkonných koncových zařízení, jako jsou pevný terminál, mobilní terminál, kancelářské PC, tiskárna nebo externí datová zařízení (váhy, průtokoměr, měření aj.). Řešení umožňuje komunikaci koncových zařízení pomocí XML-RPC proto-kolu a webových služeb (web services). Komunikace je na úrovni HTTP protokolu zabezpečena SSL (HTTPS). Druhým způsobem zabezpečení dat a WiFi přenosu je použití protokolu WPA2, či využití firewall. Transporter podporuje stacionární a mobilní koncová zařízení, která jsou provozována s operačním systémem WIN CE a WIN XP/VISTA/7 a vyšší. Doposud jsme realizovali řešení pro sběr dat do ERP systémů SAP, Infor MAX+ a Infor M3/MOVEX. Podpůrné systémy Shop-Floor a logistiky Zakázkový SW pro Shop-Floor, logistiku a případně administrativu. SW aplikace jsou dle požadavku zákazníka realizovány v prostředí MS SQL, C#.NET, ASP.NET. Microsoft Windows SharePoint, aplikace které zajišťují pomocí webového rozhraní podpůrné funkce v prostředí Shop-Floor. Jedná se především o elektronickou správu dokumentů a workflow, či integrace více datových zdrojů v rámci jediného portálového řešení. Systém APS v podání S&T CZ prezentovaný systémem SIMATIC IT Preactor, určený pro jemné plánování výroby s omezenými zdroji. Tento systém umožňuje on-line plánovaní a změnu plánu dle aktuálního stavu výroby, dat poskytnutých z prostředí Shop-Flooru a nadřazeného ERP systému.

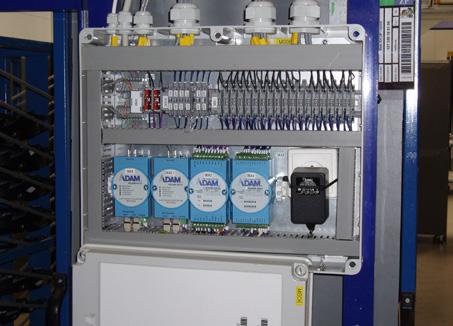

6 Další řešení pro prostředí Shop-Floor Mobilní aplikace Shop-Floor obvykle zakázkové řešení pro mobilní zařízení (PDA, SmartPhone, aj.) s využitím WAP, SMS, nebo HTTP technologie. Aplikace zajišťují dostupnost informací z ERP systémů, pořízení vstupních dat pomocí mobilního zařízení, náhled na data z prostředí Shop- -Floor, či logistiky včetně zasílání avíz a alarmů, aplikace pro potřeby marketingu. Prvovýroba elektro společnost S&T CZ má dostatečné kapacity v oblasti elektro a MaR nejen pro montáž vlastních projektů, ale rovněž je schopna realizovat dodávky rozvaděčů, dílčích elektro celků v oblasti zakázkové a opakované výroby plně v souladu s platnými EN normami. Spolehlivé řešení Společnost S&T CZ má svém realizačním portfoliu unifikovaná řešení světových výrobců SW pro Shop-Floor, jako jsou společnosti Wonderware, Siemens, Shoplogix, KepWare, či Rockwell Automation, které vhodně doplňuje svými typovými řešeními/ moduly. Všechny aplikace s ohledem na naše portfolio zákazníků, v případě požadavku, umožňují přepínání aplikace do libovolného světového jazyka. Společnost S&T CZ při návrhu HW prostředků zohledňuje své realizační zkušenosti nebo návrh koncipuje ve vazbě na firemní standard zákazníka. V našem portfoliu jsou prostředky předních výrobců ZEBRA, MOTOROLA, INTERMEC, DATALOGIC, POWERSCAN, MICROSCAN, SATO, HONEYWELL, TURCK, B&R, QUANMAX, HP, DELL, CISCO, KEYENCE, IPC2U, SIEMENS, ADVANTECH, HW group, SCHNEIDER ELECTRIC/ SARELL, WAGO, MOXA, RITTAL, BANNER, OEZ, SCHRACK a další. S&T CZ s.r.o. Na Strži 1702/ Praha 4 info@sntcz.cz Jaroslav Střelka, Manažer oddělení SWD jaroslav.strelka@sntcz.cz tel
