1 1/66 Sluneční energie sluneční záření základní pojmy dopadající energie

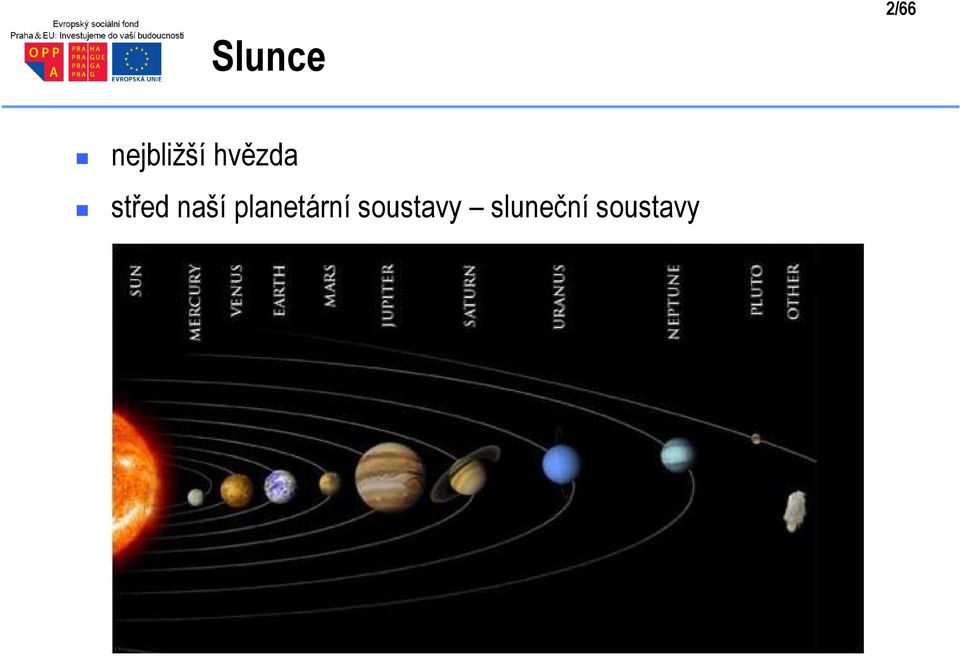

2 2/66 Slunce nejbližší hvězda střed naší planetární soustavy sluneční soustavy

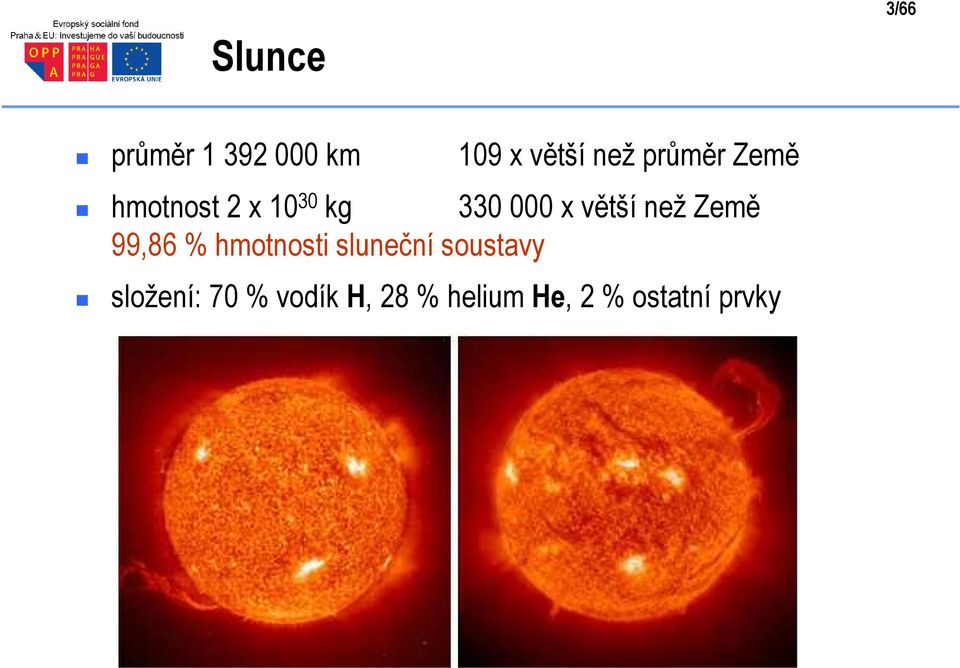

3 3/66 Slunce průměr km 109 x větší než průměr Země hmotnost 2 x kg x větší než Země 99,86 % hmotnosti sluneční soustavy složení: 70 % vodík H, 28 % helium He, 2 % ostatní prvky

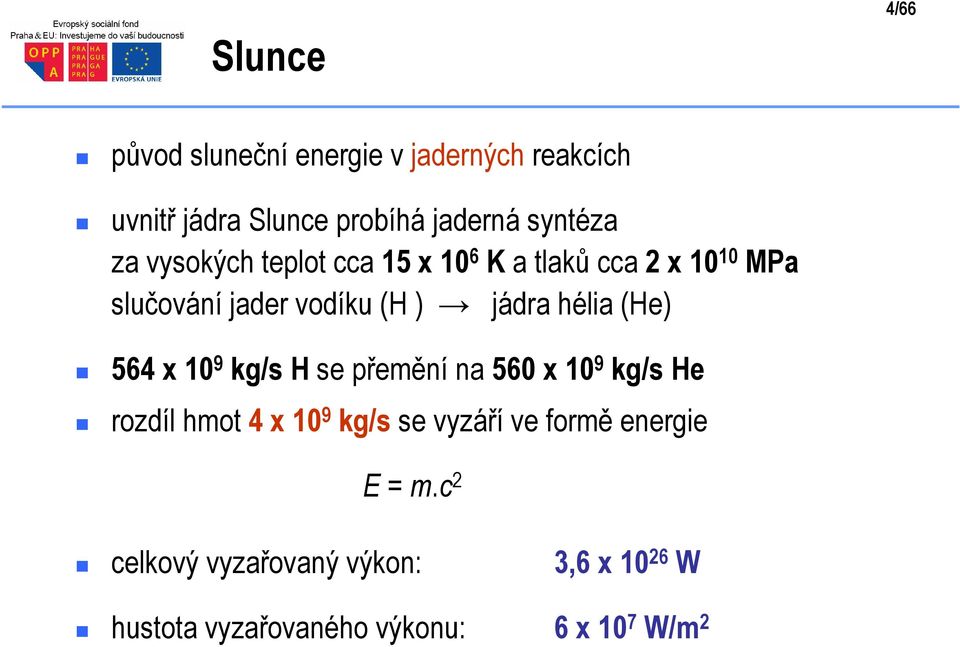

4 4/66 Slunce původ sluneční energie v jaderných reakcích uvnitř jádra Slunce probíhá jaderná syntéza za vysokých teplot cca 15 x 10 6 K a tlaků cca 2 x MPa slučování jader vodíku (H ) jádra hélia (He) 564 x 10 9 kg/s H se přemění na 560 x 10 9 kg/s He rozdíl hmot 4 x 10 9 kg/s se vyzáří ve formě energie E = m.c 2 celkový vyzařovaný výkon: 3,6 x W hustota vyzařovaného výkonu: 6 x 10 7 W/m 2

5 5/66 Slunce jádro (do 23 % R) teplota desítky mil. K, rentgenové záření produkce 90 % energie Slunce radiační zóna (od 23 do 70 % R) teplota klesá až na K přenos energie zářením (fotony) konvekční zóna (od 70 do 100 % R) menší hustota, konvekční přenos energie fotosféra (viditelný povrch Slunce) teplota 5800 K, sluneční záření

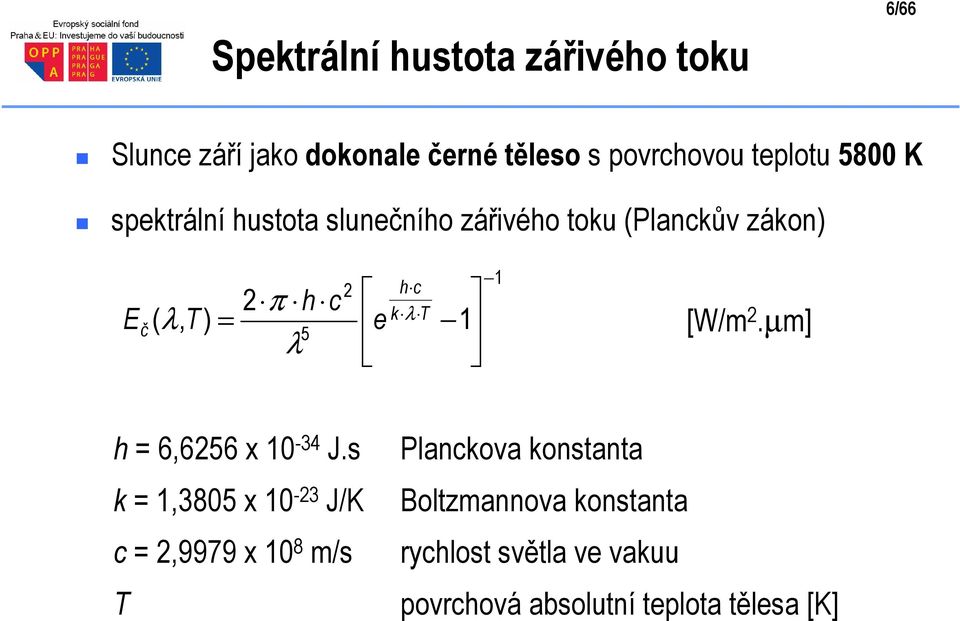

6 6/66 Spektrální hustota zářivého toku Slunce září jako dokonale černé těleso s povrchovou teplotu 5800 K spektrální hustota slunečního zářivého toku (Planckův zákon) E č ( λ, T ) 2 h c 2 π h c = k T 5 e λ λ 1 1 [W/m 2.µm] h = 6,6256 x J.s k = 1,3805 x J/K c = 2,9979 x 10 8 m/s T Planckova konstanta Boltzmannova konstanta rychlost světla ve vakuu povrchová absolutní teplota tělesa [K]

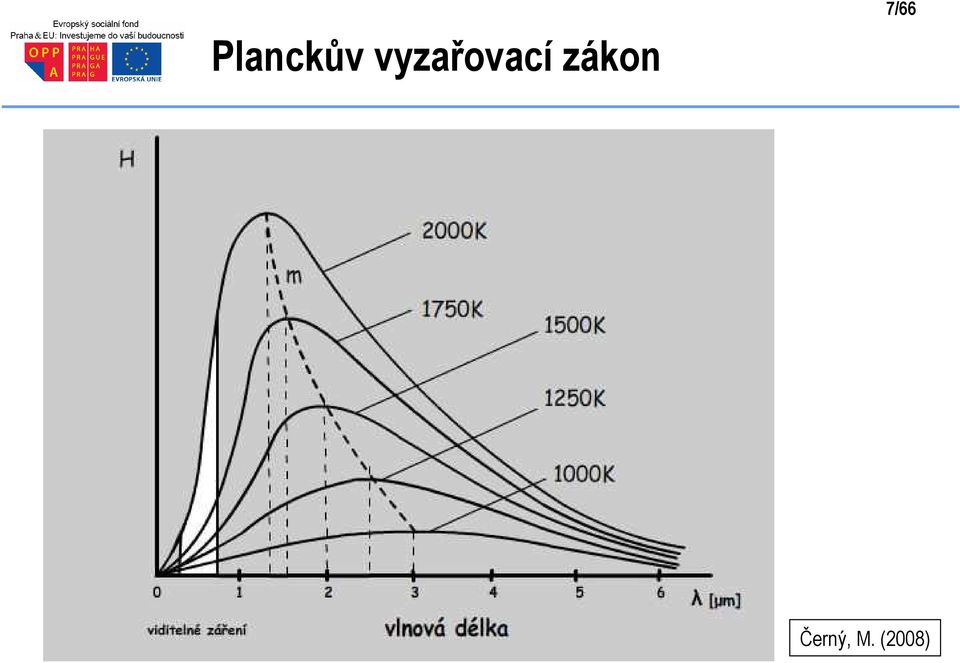

7 7/66 Planckův vyzařovací zákon Černý, M. (2008)

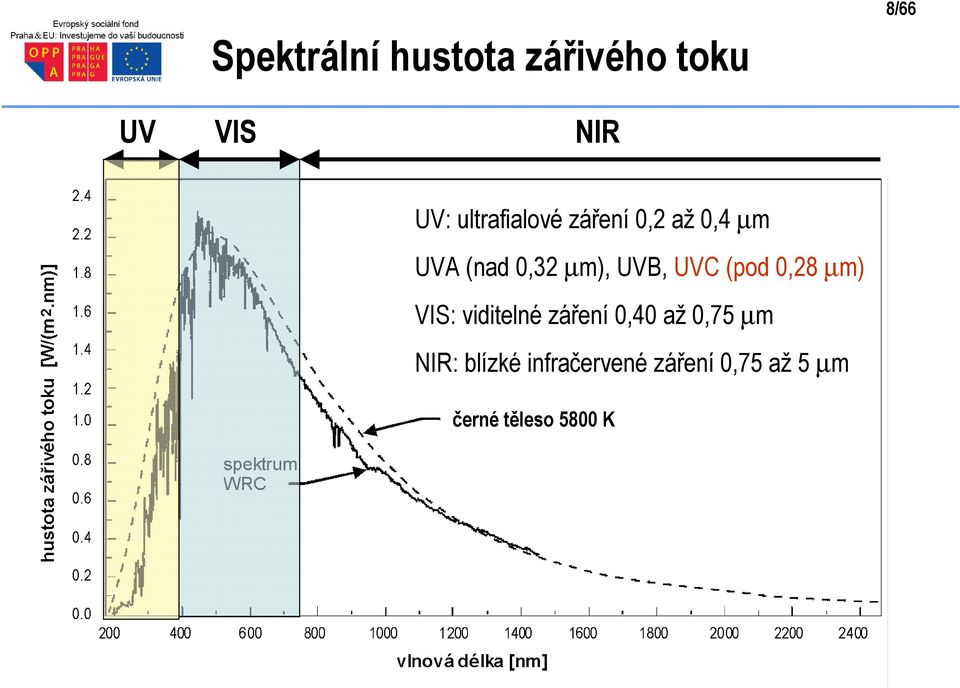

8 8/66 Spektrální hustota zářivého toku UV VIS NIR UV: ultrafialové záření 0,2 až 0,4 µm UVA (nad 0,32 µm), UVB, UVC (pod 0,28 µm) VIS: viditelné záření 0,40 až 0,75 µm NIR: blízké infračervené záření 0,75 až 5 µm černé těleso 5800 K

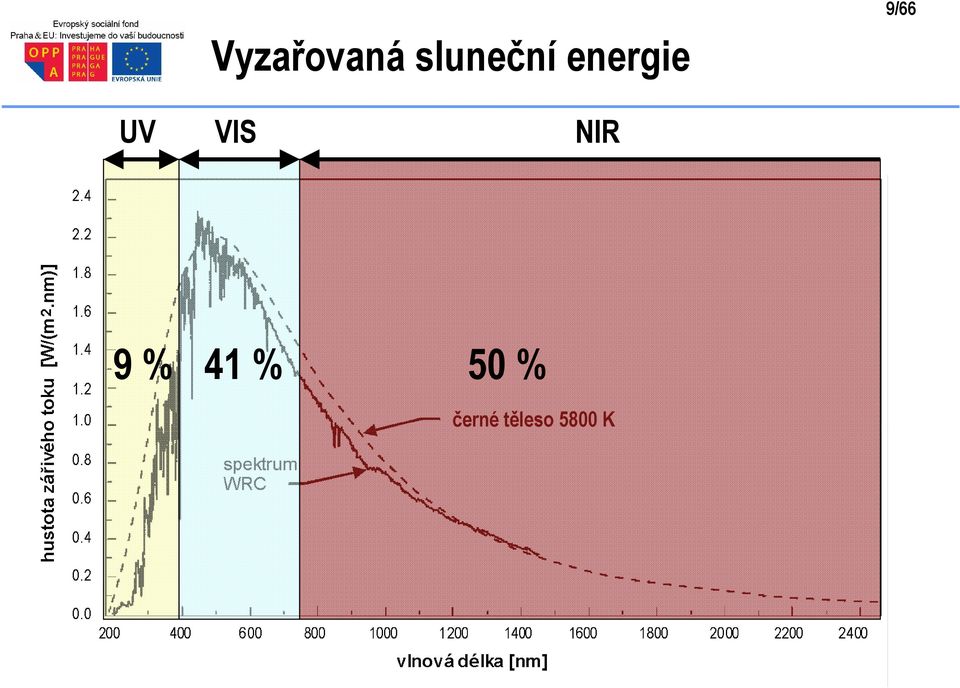

9 9/66 Vyzařovaná sluneční energie UV VIS NIR 9 % 41 % 50 % černé těleso 5800 K

10 10/66 Hustota zářivého toku maximum hustoty zářivého toku hledání extrému Planckovy funkce E č ( λ, T ) = 0 λ λ max T = 2898 [µm.k] 5800 K: λ max = 0,5 µm 373 K: λ max = 7,8 µm Wienův zákon černé těleso 5800 K

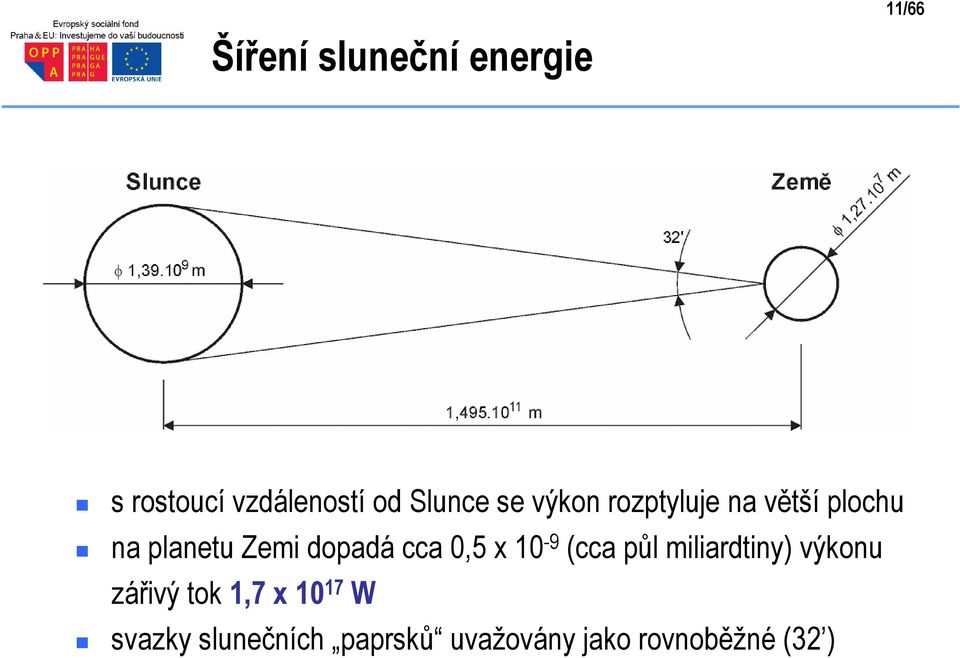

11 11/66 Šíření sluneční energie s rostoucí vzdáleností od Slunce se výkon rozptyluje na větší plochu na planetu Zemi dopadá cca 0,5 x 10-9 (cca půl miliardtiny) výkonu zářivý tok 1,7 x W svazky slunečních paprsků uvažovány jako rovnoběžné (32 )

12 12/66 Země obíhá okolo Slunce eliptická dráha (téměř kruhová), Slunce v jednom z ohnisek Slunce Země

13 13/66 Hustota zářivého toku vně atmosféry na vnější povrch atmosféry dopadá na jednotku plochy kolmé ke směru šíření sluneční zářivý tok mění se v průběhu roku vlivem proměnlivé vzdálenosti Slunce-Země (eliptická dráha Země kolem Slunce) změna vzdálenosti ± 1,7 %, změna zářivého toku ± 3,3 % hodnota ve střední vzdálenosti Země-Slunce sluneční konstanta G sc = 1367 W/m 2 (údaj WRC, 1 %) původní měření Ch. Abbot v horách 1322 W/m 2, dnes družice Merkur: 9040 W/m 2... Neptun: 1,5 W/m 2

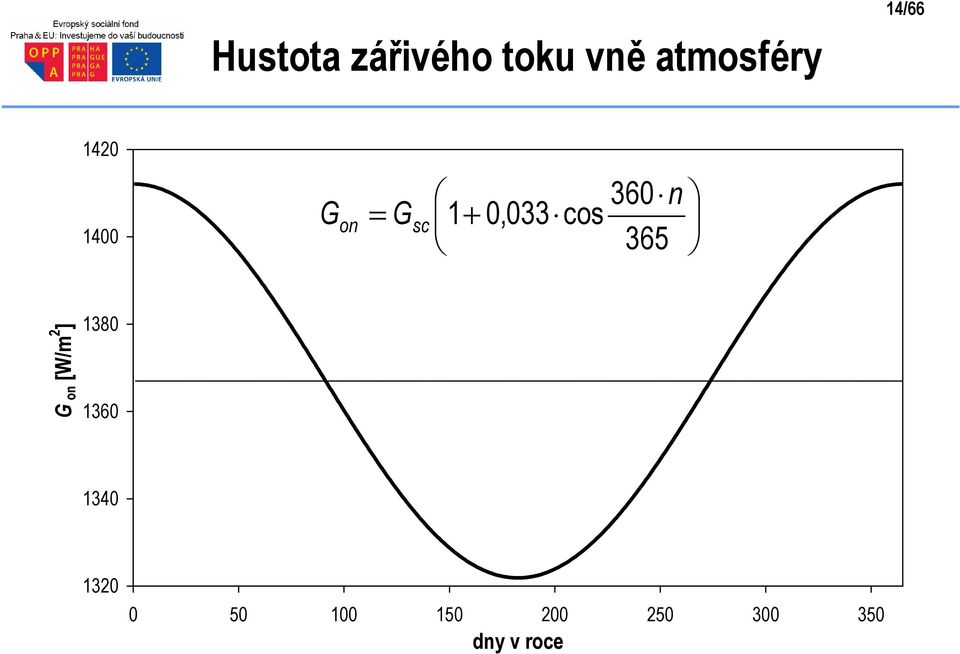

14 14/66 Hustota zářivého toku vně atmosféry G on = G sc 1+ 0,033 cos 360 n 365 G on [W/m 2 ] dny v roce

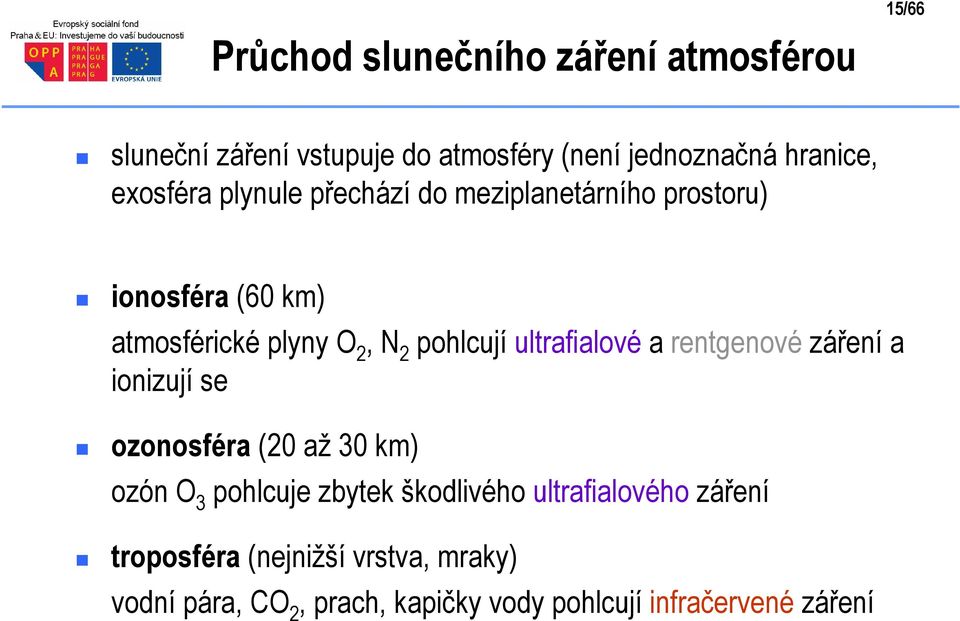

15 15/66 Průchod slunečního záření atmosférou sluneční záření vstupuje do atmosféry (není jednoznačná hranice, exosféra plynule přechází do meziplanetárního prostoru) ionosféra (60 km) atmosférické plyny O 2, N 2 pohlcují ultrafialové a rentgenové záření a ionizují se ozonosféra (20 až 30 km) ozón O 3 pohlcuje zbytek škodlivého ultrafialového záření troposféra (nejnižší vrstva, mraky) vodní pára, CO 2, prach, kapičky vody pohlcují infračervené záření

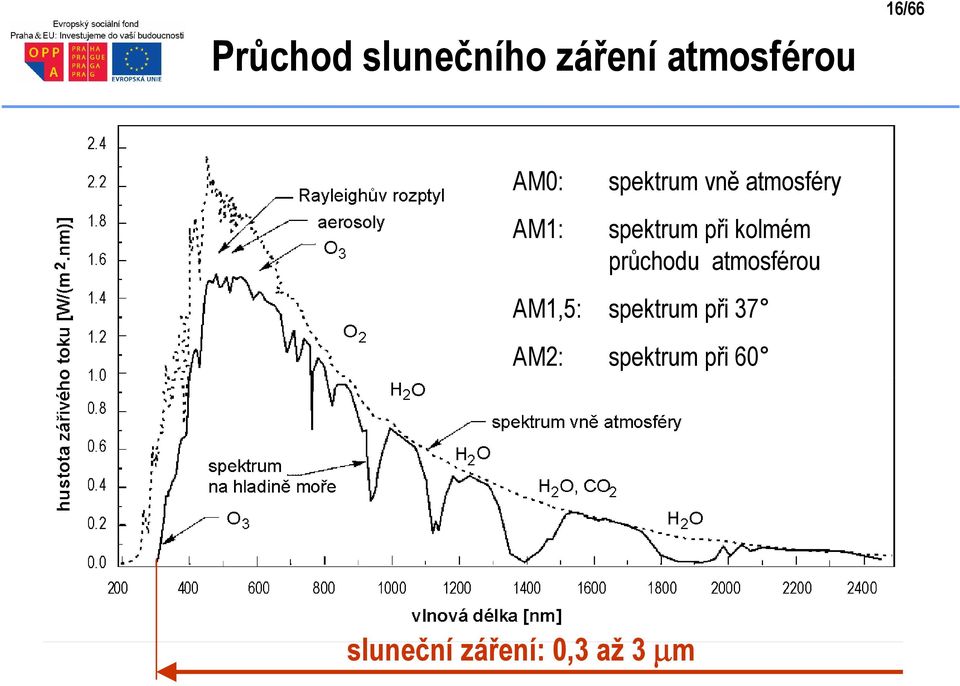

16 16/66 Průchod slunečního záření atmosférou AM0: AM1: spektrum vně atmosféry spektrum při kolmém průchodu atmosférou AM1,5: spektrum při 37 AM2: spektrum při 60 sluneční záření: 0,3 až 3 µm

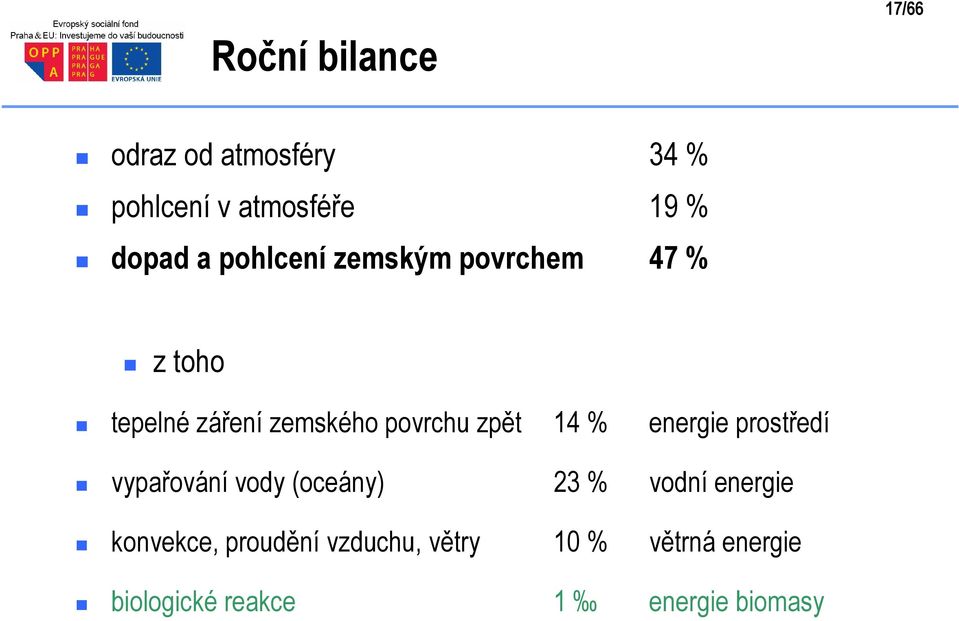

17 17/66 Roční bilance odraz od atmosféry 34 % pohlcení v atmosféře 19 % dopad a pohlcení zemským povrchem 47 % z toho tepelné záření zemského povrchu zpět 14 % energie prostředí vypařování vody (oceány) 23 % vodní energie konvekce, proudění vzduchu, větry 10 % větrná energie biologické reakce 1 energie biomasy

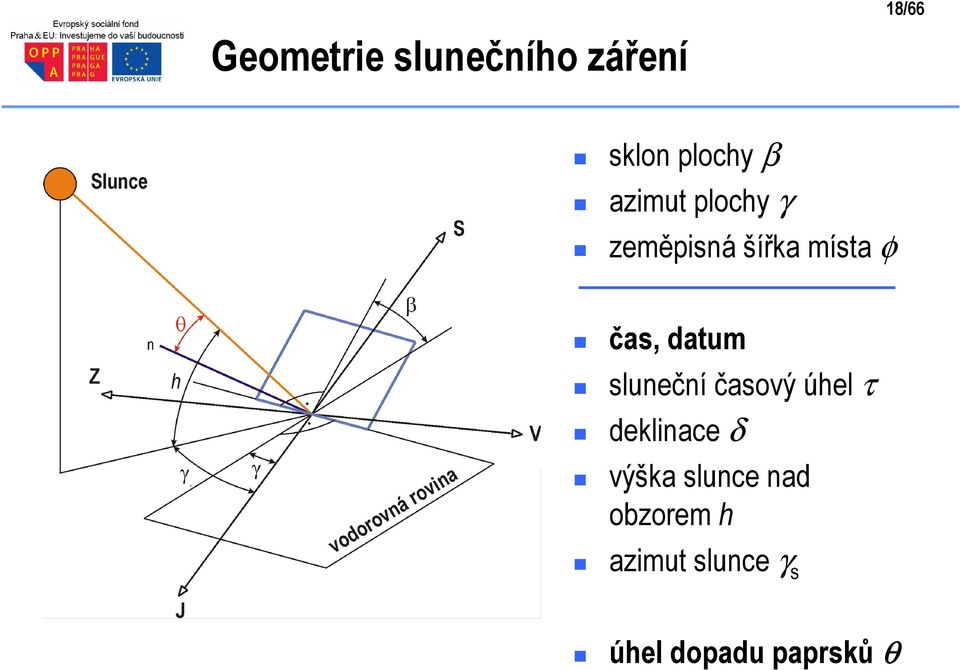

18 18/66 Geometrie slunečního záření sklon plochy β azimut plochy γ zeměpisná šířka místa φ čas, datum sluneční časový úhel τ deklinace δ výška slunce nad obzorem h azimut slunce γ s úhel dopadu paprsků θ

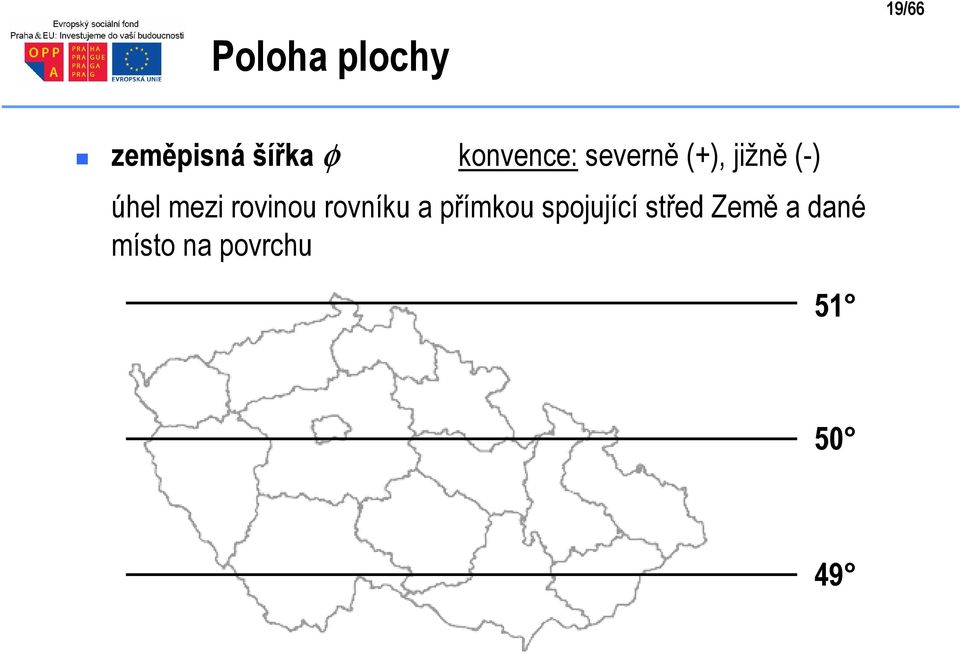

19 19/66 Poloha plochy zeměpisná šířka φ konvence: severně (+), jižně (-) úhel mezi rovinou rovníku a přímkou spojující střed Země a dané místo na povrchu

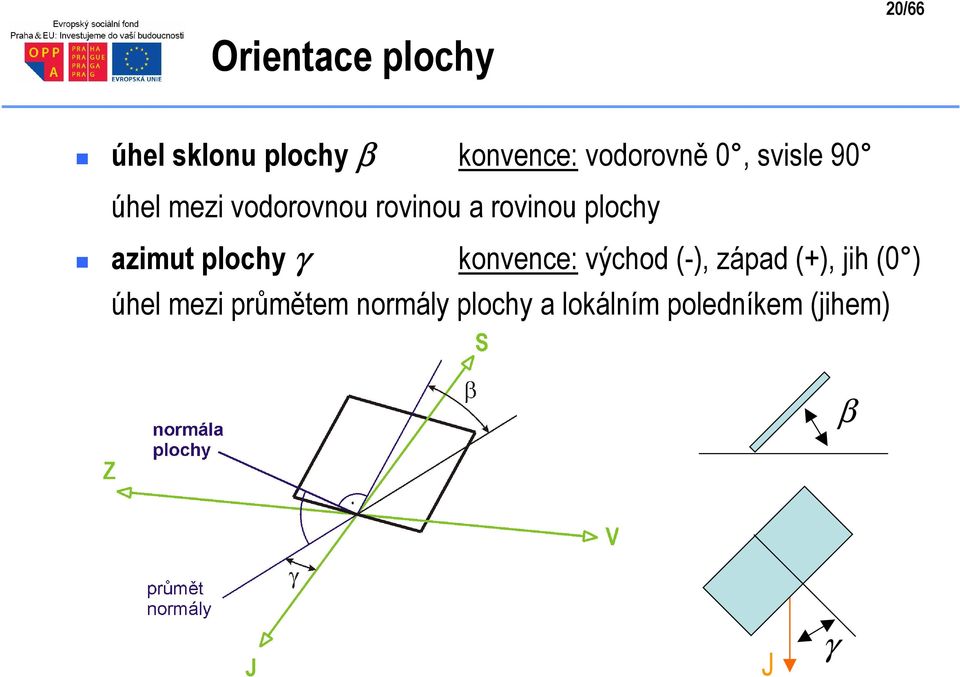

20 20/66 Orientace plochy úhel sklonu plochy β konvence: vodorovně 0, svisle 90 úhel mezi vodorovnou rovinou a rovinou plochy azimut plochy γ konvence: východ (-), západ (+), jih (0 ) úhel mezi průmětem normály plochy a lokálním poledníkem (jihem) β J γ

21 21/66 Deklinace prosince 23. září března 21. června

22 22/66 Deklinace δ úhel náklonu zemské osy vlivem precesního pohybu během rotace úhel, který svírá spojnice středů Země a Slunce s rovinou zemského rovníku zeměpisná šířka místa, kde v daný den v poledne je Slunce kolmo nad obzorem

23 23/66 Výpočet deklinace δ na základě kalendářního data DD.MM. ( 0,98 DD + 29,7 ) δ = 23,45 sin MM 109 na základě pořadí dne v roce n δ = n 23,45 sin

24 24/66 Výpočet deklinace δ ,45 slunovrat 10 deklinace [ ] rovnodennost slunovrat , pořadí dne v roce

25 25/66 Sluneční časový (hodinový) úhel τ úhel zdánlivého posunu Slunce nad místními poledníky vlivem rotace Země, vztažený ke slunečnímu poledni Země se otočí kolem své osy (360 ) jednou za 24 h posun Slunce 15 za 1 hodinu sluneční časový úhel se určí ze slunečního času ST ( ) τ = 15 ST 12 konvence: dopoledne (-), odpoledne (+)

26 26/66 Sluneční čas ST každé časové pásmo má čas vztažený k místnímu poledníku časová pásma po 1 h ~ poledníky po 15 SEČ: místní sluneční čas poledníku 15 východní délky (J. Hradec) sluneční čas: denní čas určený ze zdánlivého pohybu Slunce pozorovatel na vztažném poledníku: místní čas = sluneční čas pozorovatel mimo vztažný poledník: místní čas sluneční čas odchylka až 30 minut příklad: sluneční poledne Praha 14,4 12:02 Brno 16,6 11:53 Košice 21,2 11:35

27 27/66 Výška Slunce h úhel sevřený spojnicí plocha-slunce s vodorovnou rovinou sinh = sinδ sinφ + cosδ cosφ cosτ doplňkový úhel do 90 : úhel zenitu θ z θz = 90 h

28 28/66 Air mass (vzduchová hmota) poměr mezi hmotou atmosféry, kterou prochází sluneční záření ke hmotě, kterou by prošlo, kdyby Slunce bylo v zenitu (nadhlavníku) AM = 1 cosθ z AM = 0 AM = 1 mimo atmosféru zenit AM = 1,5 θ z = 48 AM = 2 θ z = 60

29 29/66 Čas východu a západu Slunce východ / západ Slunce: výška Slunce = 0 sin h = sinδ sinφ + cosδ cosφ cosτ = 0 časový úhel východu / západu Slunce τ 1,2 = arccos ( tgφ tgδ ) teoretická doba slunečního svitu = doba mezi východem a západem τ teor 2 τ 1, 2 = 15

30 30/66 Azimut Slunce γ s úhel mezi průmětem spojnice plocha-slunce a místním poledníkem (jižním směrem) konvence: měří se od jihu na východ (-), na západ (+) sinγ s = cosδ sinτ cosh

31 31/66 Výška a azimut Slunce 21. června 23. září 21. března 22. prosince Z S J V zdroj: solarpraxis

32 32/66 Úhel dopadu slunečního záření úhel mezi spojnicí plocha-slunce a normálou plochy cosθ = sinh cos β + cosh sinβ cos s ( γ γ )

33 33/66 Rozlišení termínů Sluneční energie x solární energie sluneční: přicházející od Slunce, související se Sluncem sluneční záření, sluneční aktivita, dopadající sluneční energie, sluneční konstanta solární: využívající sluneční záření solární kolektor, solární soustava, využitá solární energie, solární zisky

34 34/66 Sluneční záření - pojmy sluneční ozářeníg[w/m 2 ] - zářivý výkon dopadající na jednotku plochy, hustota slunečního zářivého toku dávka ozářeníh[kwh/m 2, J/m 2 ] hustota zářivéenergie, hustota zářivého toku dopadající za určitý časový úsek, např. hodinu, den H = τ 2 τ 1 G. dτ

35 35/66 Sluneční záření - pojmy přímé sluneční záření (index b, beam) - dopadá na plochu bez rozptylu v atmosféře směrově závislé, v jednom směru výrazná intenzita difúzní sluneční záření (index d, diffuse) - dopadá na plochu po změně směru vlivem rozptylu v atmosféře všesměrové, izotropické: ve všech směrech stejná intenzita odražené sluneční záření (index r, reflected) - dopadá na plochu po změně směru vlivem odrazu od terénu, budov, aj. vzhledem k běžným povrchům (difúzní odraz) se uvažuje společně s difúzním zářením

36 36/66 Sluneční záření - pojmy odraz od molekul vzduchu, prachových částic, krystalků ledu odražené záření přímé záření difúzní záření odraz od terénu zdroj: solarpraxis

37 37/66 Průchod slunečního záření atmosférou přímé sluneční ozáření normálové (na plochu kolmou ke směru šíření) po průchodu atmosférou G bn G on Z = Gon exp ε normálové sluneční ozáření nad hranicí atmosféry Z součinitel znečištění atmosféry ε 9,38076 [ ] 2 0,5 sinh + (0,003+ sin h) + 0, = 4 2,0015 (1 L v 10 h výška Slunce L v nadmořská výška daného místa [m] ) [W/m 2 ] jiný vztah např. v ČSN Zátěž klimatizovaných prostor

38 38/66 Součinitel znečištění atmosféry udává kolikrát by musela být atmosféra hmotnější, aby měla stejnou propustnost pro sluneční záření jako má znečištěná atmosféra udává snížení toku slunečního záření průchodem atmosférou Z = lng lng 0n 0n lng lng bn b0 G b0 přímé záření při průchodu zcela čistým vzduchem (Z = 1)

39 39/66 Součinitel znečištění atmosféry Měsíc I. II. III. IV. V. VI. VII. VIII. IX. X. XI. XII. Průměrné měsíční hodnoty součinitele Z pro oblasti s rozdílnou čistotou ovzduší horské oblasti 1,5 1,6 1,8 1,9 2,0 2,3 2,3 2,3 2,1 1,8 1,6 1,5 venkov 2,1 2,2 2,5 2,9 3,2 3,4 3,5 3,3 2,9 2,6 2,3 2,2 města 3,1 3,2 3,5 4,0 4,2 4,3 4,4 4,3 4,0 3,6 3,3 3,1 průmyslové oblasti 4,1 4,3 4,7 5,3 5,5 5,7 5,8 5,7 5,3 4,9 4,5 4,2 zjednodušeně: horské oblasti Z = 2 venkov Z = 3 města Z = 4 průmyslové oblasti Z > 5 roční průměr 1,9 2,75 3,75 5,0

40 40/66 Sluneční ozáření na obecnou plochu celkové sluneční ozáření obecně orientované a skloněné plochy G = G + G + G T bt dt rt [W/m 2 ] přímé ozáření difúzní ozáření z oblohy odražené ozáření od okolních ploch difúzní charakter

41 41/66 Sluneční ozáření na obecnou plochu přímé sluneční ozáření na danou plochu cosθ cosθ GbT = Gbn cos θ = Gb = Gb sinh cosθ z [W/m 2 ] difúzní sluneční ozáření na danou plochu G 1+ cos β = 2 dt G d [W/m 2 ] odražené sluneční ozáření na danou plochu 1 cos β G rt = ρg b + 2 ( G G ) d [W/m 2 ]

42 42/66 Odrazivost terénu (albedo) poměr mezi odraženou a dopadlou hustotou slunečního zářivého toku pro výpočty se uvažuje ρ g = 0,2 běžná vegetace 0,10 až 0,15 sníh 0,90 zemský povrch: souš 0,35 až 0,45 zemský povrch: moře 0,05 až 0,10 albedo Země (planety) 0,30

43 43/66 Sluneční ozáření na vodorovnou rovinu přímé sluneční ozáření na vodorovnou rovinu G b = G bn sinh [W/m 2 ] difúzní sluneční ozáření na vodorovnou rovinu G d = ( G G ) sinh 0,33 on bn [W/m 2 ] zjednodušený model: 1/3 ztraceného slunečního záření v atmosféře září dopadá na vodorovnou rovinu (sin h) jako difúzní všesměrové záření

44 44/66 Dávka ozáření na obecnou plochu teoretická denní dávka slunečního ozáření, integrace slunečního ozáření plochy od východu τ 1 do západu τ 2 Slunce H T, den, teor = τ 2 τ 1 G T dτ [kwh/(m 2.den)] střední denní sluneční ozáření G T, m = H T, den, teor τ teor [W/m 2 ]

45 45/66 Vliv sklonu plochy H T,den,teor [kwh/m 2.den] H T,den,teor [kwh/m 2.den] měsíc měsíc azimut 0 (jih) azimut 45 (JZ, JV) optimální sklon: léto zima celoročně 35-45

46 46/66 Dávka ozáření na obecnou plochu difúzní denní dávka slunečního ozáření, integrace difúzního slunečního ozáření plochy od východu τ 1 do západu τ 2 Slunce H T, den, dif = τ 2 τ 1 G dt dτ [kwh/(m 2.den)] H T,den,teor H T,den.dif G T,m } tabelovány v literatuře pro různé: sklony, azimuty, oblasti (souč. znečištění)

47 47/66 Skutečná doba slunečního svitu doba trvání přímého slunečního záření > 120 W/m 2 τ = τ skut s, i i [h] ČHMÚ měsíční údaje pro 22 stanic v České republice za posledních 10 let poměrná doba svitu 120 W/m 2 τ = r τ τ skut teor [-]

48 48/66 Skutečná doba slunečního svitu měsíc Skutečná doba slunečního svitu τskut [h] Praha České Budějovice Hradec Králové Brno I II III IV V VI VII VIII IX X XI XII Σ

49 49/66 Skutečná doba slunečního svitu v ČR zdroj: ČHMÚ Doba slunečního svitu (přímé záření) v ČR: h/rok

50 50/66 Celková dávka slunečního ozáření denní dávka slunečního ozáření ( r ) HT, den dif H T, den = τ r HT, den, teor + 1 τ, [kwh/(m 2.den)] měsíční dávka slunečního ozáření H T, mes = n HT, den [kwh/(m 2.měs)] roční dávka slunečního ozáření XII H = T, rok HT, mes I [kwh/(m 2.rok)]

51 51/66 Roční dávky ozáření v podmínkách ČR MJ/m 2 Roční dávka ozáření v ČR: pro sklon 30 až 45, jižní orientace: 1000 až 1200 kwh/m 2 pro sklon 90, jižní orientace: 750 až 900 kwh/m 2 zdroj: ČHMÚ

52 52/66 Vliv azimutu a sklonu plochy západ jih východ

53 53/66 Sluneční energie v číslech sluneční ozářeníg(výkon) jasná obloha 800 až 1000 W/m 2 polojasno 400 až 700 W/m 2 zataženo 100 až 300 W/m 2 dávka ozářeníh(energie) zima jaro, podzim léto 3 kwh/(m 2.den) 5 kwh/(m 2.den) 8 kwh/(m 2.den)

54 54/66 Měření přímého slunečního ozáření pyrheliometr (actinometr) kolimované čidlo pro měření slunečního záření přicházejícího přímo ze slunečního kotouče (a malé části oblohy okolo) měření pro kolmý úhel dopadu (sledování pohybu Slunce) etalon pro další přístroje Abbotův pyrheliometr (1902)

55 55/66 Měření přímého slunečního ozáření Pyrheliometr CHP1 (2008)

56 56/66 Měření celkového slunečního ozáření pyranometr (solarimetr) měření hemisférického celkového (přímé + difúzní) slunečního ozáření - termočlánkové čidlo založené na měření rozdílu teplot segmentový (hvězdicový) mezi dvěma segmenty (černý, bílý) terčíkový (Moll-Gorzynski) mezi terčíkem a tělem pyranometru segmentový pyranometr (Eppley) Moll-Gorczynski (Kipp&Zonen)

57 57/66 Kvalita pyranometrů Secondary standard pyranometer Kipp&Zonen CM11 x český výrobce G [W/m 2 ] Sluneční ozáření CM11 [W/m 2 ] 200 Odchylky :00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 20:00 22: :00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 20:00 22:00

58 Fotovoltaická čidla 58/66

59 59/66 Měření difúzního slunečního ozáření pyranometry se stínicím prvkem (stínění přímé složky) stínicí prstenec nastavování cca 1 x 14 dní, při změně deklinace stínicí terčík sledování polohy Slunce, trackovací systém

60 60/66 Měření doby trvání slunečního svitu slunoměr (Campbell-Stokesův heliograf) skleněná koule 10 cm se chová jako čočka, soustředění slunečních paprsků pokud je přímá složka vyšší než prahová hodnota, vypaluje se stopa na záznamovém heliogramu, délka vypálené stopy = doba trvání svitu

61 61/66 Měření doby trvání slunečního svitu elektronické typy štěrbinové s fotodiodami

62 62/66 Měření albeda albedometr (dvojpyranometr) horní pyranometr přijímá sluneční ozáření dopadající na daný povrch dolní pyranometr je natočen čelem vůči povrchu a přijímá pouze z něj odražené záření

63 63/66 Sluneční energie v Evropě zdroj: PVGIS

64 64/66 Sluneční energie v České republice zdroj: PVGIS

65 65/66 Sluneční energie v Německu Německo a Česká republika podobné podmínky: 1000 až 1200 kwh/m 2 (s výjimkou jižního Německa) podobné solární soustavy podobné typy solárních kolektorů podobné roční tepelné zisky zdroj: PVGIS

66 66/66 Sluneční energie v České republice Sluneční potenciál Rakouska začíná tam kde potenciál ČR končí... zdroj: PVGIS
