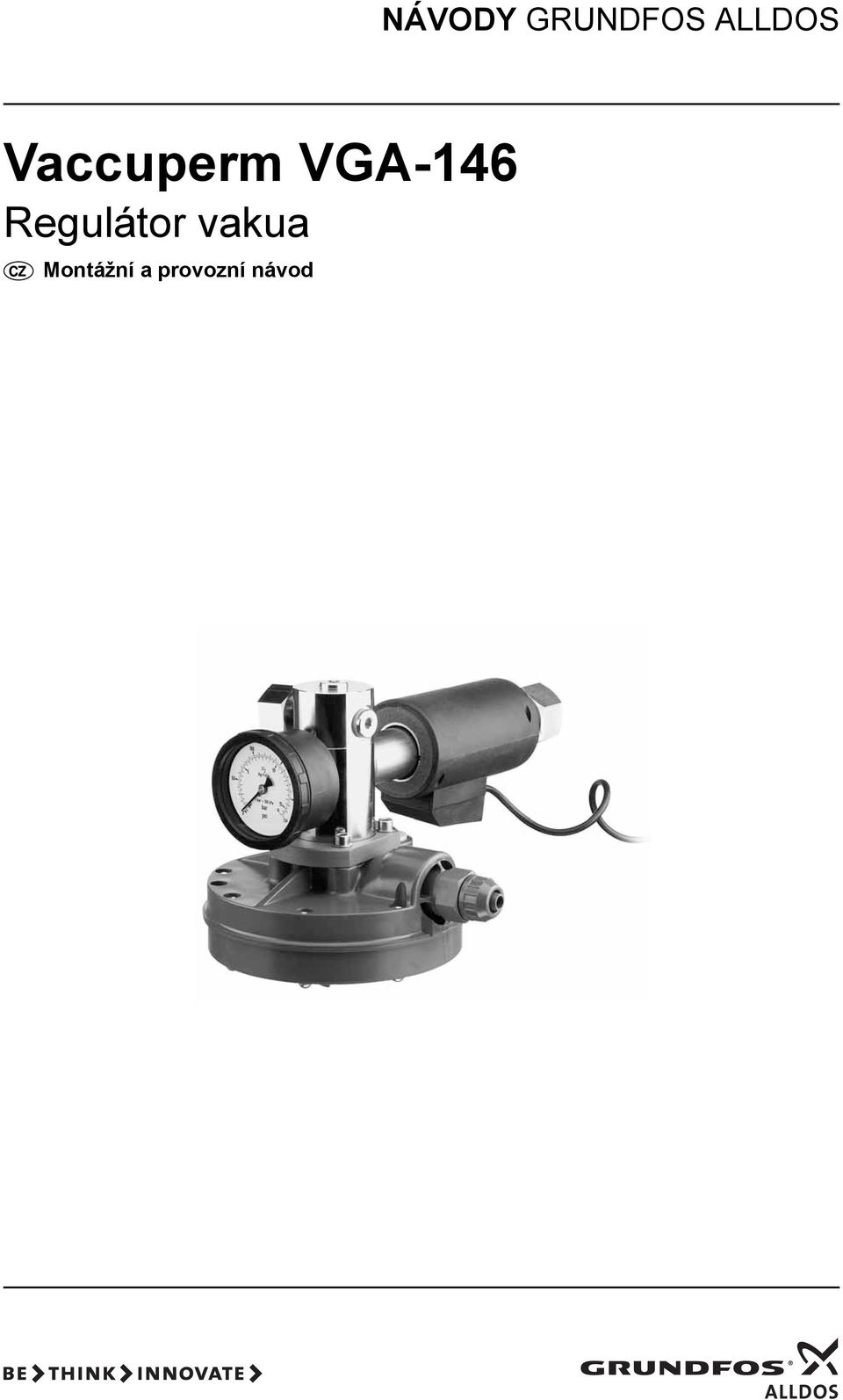

NÁVODY GRUNDFOS ALLDOS. Vaccuperm VGA-146. Regulátor vakua. Montážní a provozní návod

Transkript

1 NÁVODY GRUNDFOS ALLDOS Vaccuperm VGA-146 Regulátor vakua Montážní a provozní návod

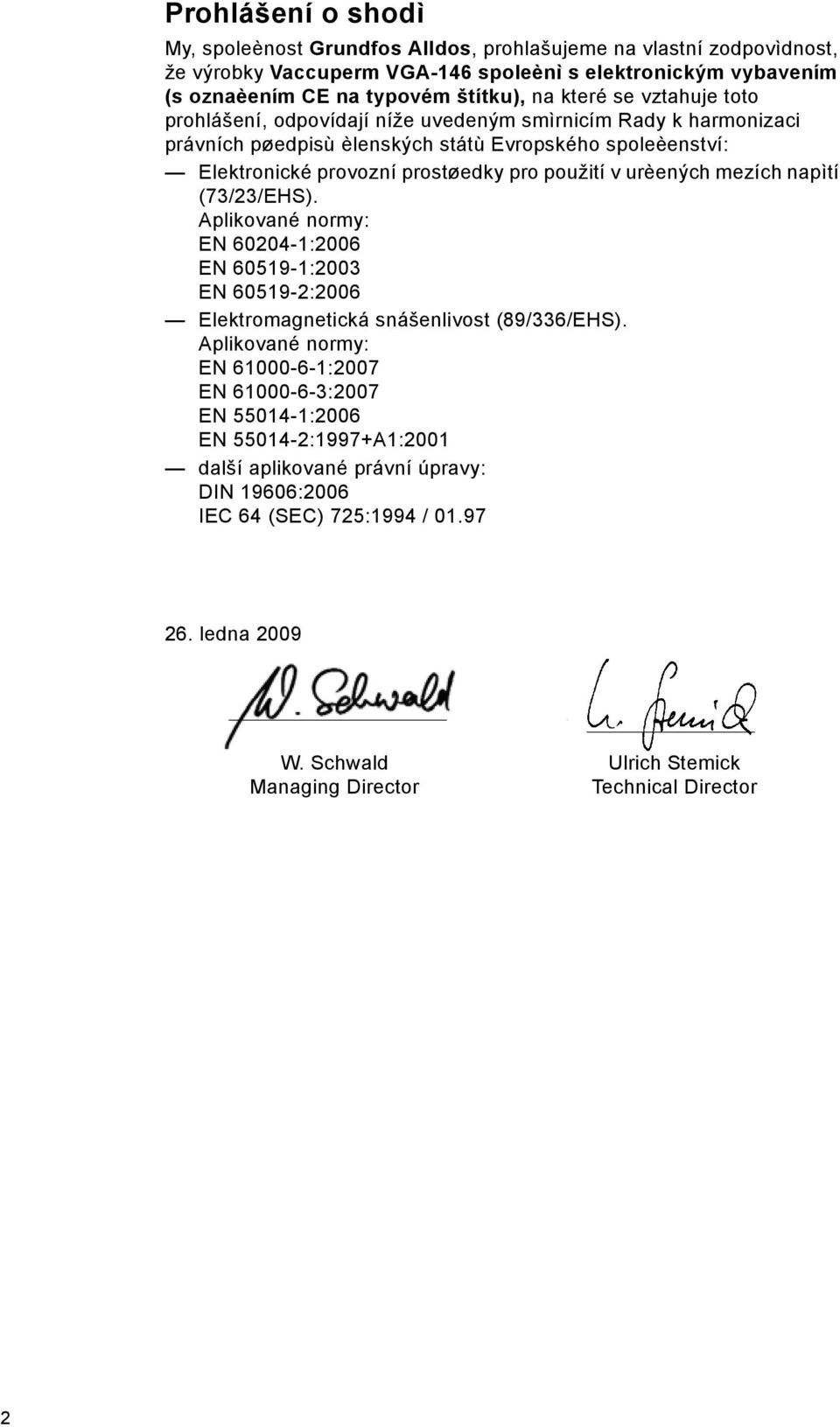

2 Prohlášení o shodì My, spoleènost Grundfos Alldos, prohlašujeme na vlastní zodpovìdnost, že výrobky Vaccuperm VGA-146 spoleènì s elektronickým vybavením (s oznaèením CE na typovém štítku), na které se vztahuje toto prohlášení, odpovídají níže uvedeným smìrnicím Rady k harmonizaci právních pøedpisù èlenských státù Evropského spoleèenství: Elektronické provozní prostøedky pro použití v urèených mezích napìtí (73/23/EHS). Aplikované normy: EN :2006 EN :2003 EN :2006 Elektromagnetická snášenlivost (89/336/EHS). Aplikované normy: EN :2007 EN :2007 EN :2006 EN :1997+A1:2001 další aplikované právní úpravy: DIN 19606:2006 IEC 64 (SEC) 725:1994 / ledna 2009 W. Schwald Managing Director Ulrich Stemick Technical Director 2

3

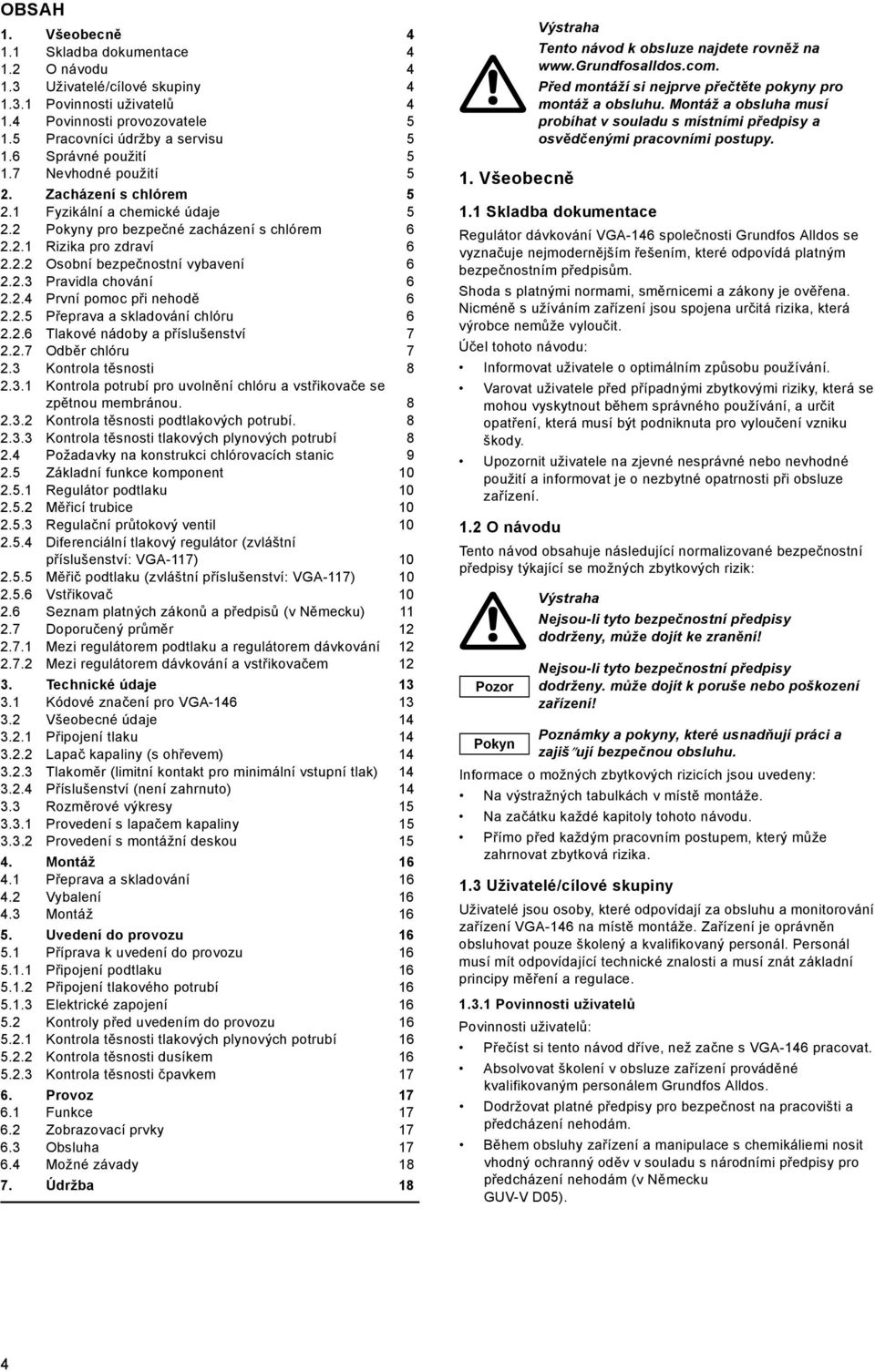

4 OBSAH 1. Všeobecně Skladba dokumentace O návodu Uživatelé/cílové skupiny Povinnosti uživatelů Povinnosti provozovatele Pracovníci údržby a servisu Správné použití Nevhodné použití 5 2. Zacházení s chlórem Fyzikální a chemické údaje Pokyny pro bezpečné zacházení s chlórem Rizika pro zdraví Osobní bezpečnostní vybavení Pravidla chování První pomoc při nehodě Přeprava a skladování chlóru Tlakové nádoby a příslušenství Odběr chlóru Kontrola těsnosti Kontrola potrubí pro uvolnění chlóru a vstřikovače se zpětnou membránou Kontrola těsnosti podtlakových potrubí Kontrola těsnosti tlakových plynových potrubí Požadavky na konstrukci chlórovacích stanic Základní funkce komponent Regulátor podtlaku Měřicí trubice Regulační průtokový ventil Diferenciální tlakový regulátor (zvláštní příslušenství: VGA-117) Měřič podtlaku (zvláštní příslušenství: VGA-117) Vstřikovač Seznam platných zákonů a předpisů (v Německu) Doporučený průměr Mezi regulátorem podtlaku a regulátorem dávkování Mezi regulátorem dávkování a vstřikovačem Technické údaje Kódové značení pro VGA Všeobecné údaje Připojení tlaku Lapač kapaliny (s ohřevem) Tlakoměr (limitní kontakt pro minimální vstupní tlak) Příslušenství (není zahrnuto) Rozměrové výkresy Provedení s lapačem kapaliny Provedení s montážní deskou Montáž Přeprava a skladování Vybalení Montáž Uvedení do provozu Příprava k uvedení do provozu Připojení podtlaku Připojení tlakového potrubí Elektrické zapojení Kontroly před uvedením do provozu Kontrola těsnosti tlakových plynových potrubí Kontrola těsnosti dusíkem Kontrola těsnosti čpavkem Provoz Funkce Zobrazovací prvky Obsluha Možné závady Údržba Všeobecně 1.1 Skladba dokumentace Regulátor dávkování VGA-146 společnosti Grundfos Alldos se vyznačuje nejmodernějším řešením, které odpovídá platným bezpečnostním předpisům. Shoda s platnými normami, směrnicemi a zákony je ověřena. Nicméně s užíváním zařízení jsou spojena určitá rizika, která výrobce nemůže vyloučit. Účel tohoto návodu: Informovat uživatele o optimálním způsobu používání. Varovat uživatele před případnými zbytkovými riziky, která se mohou vyskytnout během správného používání, a určit opatření, která musí být podniknuta pro vyloučení vzniku škody. Upozornit uživatele na zjevné nesprávné nebo nevhodné použití a informovat je o nezbytné opatrnosti při obsluze zařízení. 1.2 O návodu Tento návod k obsluze najdete rovněž na Před montáží si nejprve přečtěte pokyny pro montáž a obsluhu. Montáž a obsluha musí probíhat v souladu s místními předpisy a osvědčenými pracovními postupy. Tento návod obsahuje následující normalizované bezpečnostní předpisy týkající se možných zbytkových rizik: Pozor Pokyn Nejsou-li tyto bezpečnostní předpisy dodrženy, může dojít ke zranění! Nejsou-li tyto bezpečnostní předpisy dodrženy. může dojít k poruše nebo poškození zařízení! Poznámky a pokyny, které usnadňují práci a zajiš ují bezpečnou obsluhu. Informace o možných zbytkových rizicích jsou uvedeny: Na výstražných tabulkách v místě montáže. Na začátku každé kapitoly tohoto návodu. Přímo před každým pracovním postupem, který může zahrnovat zbytková rizika. 1.3 Uživatelé/cílové skupiny Uživatelé jsou osoby, které odpovídají za obsluhu a monitorování zařízení VGA-146 na místě montáže. Zařízení je oprávněn obsluhovat pouze školený a kvalifikovaný personál. Personál musí mít odpovídající technické znalosti a musí znát základní principy měření a regulace Povinnosti uživatelů Povinnosti uživatelů: Přečíst si tento návod dříve, než začne s VGA-146 pracovat. Absolvovat školení v obsluze zařízení prováděné kvalifikovaným personálem Grundfos Alldos. Dodržovat platné předpisy pro bezpečnost na pracovišti a předcházení nehodám. Během obsluhy zařízení a manipulace s chemikáliemi nosit vhodný ochranný oděv v souladu s národními předpisy pro předcházení nehodám (v Německu GUV-V D05). 4

5 1.4 Povinnosti provozovatele Vlastník objektu nebo provozovatel VGA-146 jsou povinni: Považovat tento návod za součást výrobku a zajistit, aby byl neustále volně přístupný v bezprostřední blízkosti zařízení po celou dobu jeho životnosti. Splnit požadavky výrobce na montáž (spojky a armatury vodovodního potrubí; podmínky okolního prostředí; přípojka elektrické energie; ochranná trubka pro dávkovací potrubí, jeli nutná; zvukové a optické zařízení pro vysílání výstražných zpráv, je-li nutné). Zajistit, aby vodovodní potrubí a upevňovací prvky byly pravidelně kontrolovány, opravovány a udržovány. Zajistit úřední povolení ke skladování chemikálií, je-li to nutné. Školit uživatele v obsluze zařízení. Zajistit, aby v místě montáže byly dodržovány předpisy pro předcházení nehodám (v Německu předpis GUV-V D05 pro předcházení nehodám, Chlórování vody z ledna 1997). Vybavit všechny uživatele a servisní personál ochranným oděvem podle GUV-V D05 (obličejová maska, rukavice, ochranná zástěra). 1.5 Pracovníci údržby a servisu Zařízení smí udržovat a opravovat pouze oprávněný servisní personál společnosti Grundfos Alldos. 1.6 Správné použití Grundfos Alldos VGA-146 lze použít ke snížení tlaku (přetlaku) chlórových plynů (Cl 2 ) na podtlak (vakuum) v zařízeních pro úpravu vody a to v rozsahu možností použití uvedeném v tomto návodu. Povolené dávkovací médium v závislosti na konstrukci je uvedeno na typovém štítku. 1.7 Nevhodné použití Způsoby použití jiné než uvedené v kapitole 1.6 Správné použití nejsou v souladu s určeným způsobem použití a jsou zakázány. Výrobce Grundfos Alldos neodpovídá za žádné škody vyplývající z nesprávného použití. Zařízení obsahuje nejmodernější komponenty a prošlo bezpečnostními zkouškami. Neoprávněné změny konstrukce zařízení mohou být příčinou vážného poškození zařízení a zranění osob. Je zakázáno otevírat, upravovat, měnit konstrukci, přemos ovat, odstraňovat, obcházet nebo deaktivovat komponenty, zejména pokud se jedná o zabezpečovací zařízení. 2. Zacházení s chlórem 2.1 Fyzikální a chemické údaje Za normálních tlakových a teplotních podmínek je chlór ostře zapáchající žlutozelený plyn. Vyskytuje se ve formě dvouatomové molekuly Cl 2. Je nehořlavý, ale za určitých okolností podporuje hořlavost kovů, uhlovodíků apod. Atomová hmotnost 35,457 Molekulová hmotnost Cl 2 70,941 Měrná hmotnost (kapalina) 1,57 g/cm 3 při -34,05 C Měrná hmotnost (plyn) 3,214 g/l při 0 C, 1 bar 1 l kapalného chlóru při 0 C odpovídá 457 l (0,457 m 3 ) plynného chlóru 1 kg kapalného chlóru při 0 C odpovídá 311 l (0,311 m3 ) plynného chlóru Relativní měrná hmotnost 2,486 (relativní měrná hmotnost vzduchu: 1) Bod varu - 34,05 C (1 bar) Bod tání - 100,98 C Výparné teplo 269 kj/kg (při 0 C) Tepelná vodivost 0,527 kj/m2h (kapalný chlór) Stupeň čistoty podle DIN ,5 % Prahový limit (TLV) 1,5 mg/m3 (0,5 obj. ppm) Graf tlaku par chlóru Obr. 1 Teplota ( C) Graf tlaku par chlóru Rozpustnost plynného chlóru ve vodě 14 TM Teplota ( C) TM Obr. 2 Rozpustnost plynného chlóru ve vodě 5

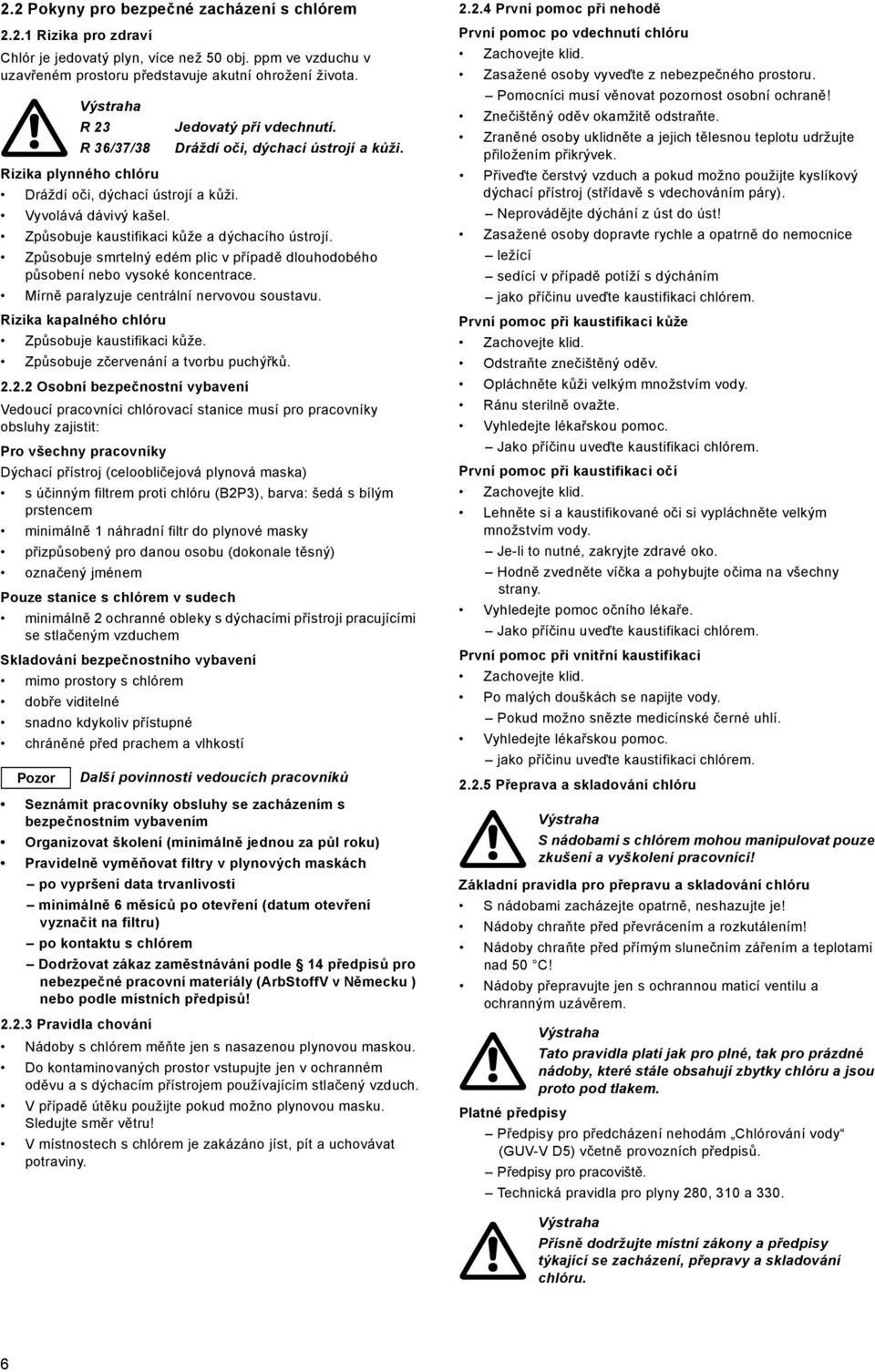

6 2.2 Pokyny pro bezpečné zacházení s chlórem Rizika pro zdraví Chlór je jedovatý plyn, více než 50 obj. ppm ve vzduchu v uzavřeném prostoru představuje akutní ohrožení života. R 23 R 36/37/38 Rizika plynného chlóru Dráždí oči, dýchací ústrojí a kůži. Vyvolává dávivý kašel. Způsobuje kaustifikaci kůže a dýchacího ústrojí. Způsobuje smrtelný edém plic v případě dlouhodobého působení nebo vysoké koncentrace. Mírně paralyzuje centrální nervovou soustavu. Rizika kapalného chlóru Způsobuje kaustifikaci kůže. Způsobuje zčervenání a tvorbu puchýřků Osobní bezpečnostní vybavení Vedoucí pracovníci chlórovací stanice musí pro pracovníky obsluhy zajistit: Pro všechny pracovníky Dýchací přístroj (celoobličejová plynová maska) s účinným filtrem proti chlóru (B2P3), barva: šedá s bílým prstencem minimálně 1 náhradní filtr do plynové masky přizpůsobený pro danou osobu (dokonale těsný) označený jménem Pouze stanice s chlórem v sudech minimálně 2 ochranné obleky s dýchacími přístroji pracujícími se stlačeným vzduchem Skladování bezpečnostního vybavení mimo prostory s chlórem dobře viditelné snadno kdykoliv přístupné chráněné před prachem a vlhkostí Pozor Jedovatý při vdechnutí. Dráždí oči, dýchací ústrojí a kůži. Další povinnosti vedoucích pracovníků Seznámit pracovníky obsluhy se zacházením s bezpečnostním vybavením Organizovat školení (minimálně jednou za půl roku) Pravidelně vyměňovat filtry v plynových maskách po vypršení data trvanlivosti minimálně 6 měsíců po otevření (datum otevření vyznačit na filtru) po kontaktu s chlórem Dodržovat zákaz zaměstnávání podle 14 předpisů pro nebezpečné pracovní materiály (ArbStoffV v Německu ) nebo podle místních předpisů! Pravidla chování Nádoby s chlórem měňte jen s nasazenou plynovou maskou. Do kontaminovaných prostor vstupujte jen v ochranném oděvu a s dýchacím přístrojem používajícím stlačený vzduch. V případě útěku použijte pokud možno plynovou masku. Sledujte směr větru! V místnostech s chlórem je zakázáno jíst, pít a uchovávat potraviny První pomoc při nehodě První pomoc po vdechnutí chlóru Zachovejte klid. Zasažené osoby vyveďte z nebezpečného prostoru. Pomocníci musí věnovat pozornost osobní ochraně! Znečištěný oděv okamžitě odstraňte. Zraněné osoby uklidněte a jejich tělesnou teplotu udržujte přiložením přikrývek. Přiveďte čerstvý vzduch a pokud možno použijte kyslíkový dýchací přístroj (střídavě s vdechováním páry). Neprovádějte dýchání z úst do úst! Zasažené osoby dopravte rychle a opatrně do nemocnice ležící sedící v případě potíží s dýcháním jako příčinu uveďte kaustifikaci chlórem. První pomoc při kaustifikaci kůže Zachovejte klid. Odstraňte znečištěný oděv. Opláchněte kůži velkým množstvím vody. Ránu sterilně ovažte. Vyhledejte lékařskou pomoc. Jako příčinu uveďte kaustifikaci chlórem. První pomoc při kaustifikaci očí Zachovejte klid. Lehněte si a kaustifikované oči si vypláchněte velkým množstvím vody. Je-li to nutné, zakryjte zdravé oko. Hodně zvedněte víčka a pohybujte očima na všechny strany. Vyhledejte pomoc očního lékaře. Jako příčinu uveďte kaustifikaci chlórem. První pomoc při vnitřní kaustifikaci Zachovejte klid. Po malých douškách se napijte vody. Pokud možno snězte medicínské černé uhlí. Vyhledejte lékařskou pomoc. jako příčinu uveďte kaustifikaci chlórem Přeprava a skladování chlóru S nádobami s chlórem mohou manipulovat pouze zkušení a vyškolení pracovníci! Základní pravidla pro přepravu a skladování chlóru S nádobami zacházejte opatrně, neshazujte je! Nádoby chraňte před převrácením a rozkutálením! Nádoby chraňte před přímým slunečním zářením a teplotami nad 50 C! Nádoby přepravujte jen s ochrannou maticí ventilu a ochranným uzávěrem. Tato pravidla platí jak pro plné, tak pro prázdné nádoby, které stále obsahují zbytky chlóru a jsou proto pod tlakem. Platné předpisy Předpisy pro předcházení nehodám Chlórování vody (GUV-V D5) včetně provozních předpisů. Předpisy pro pracoviště. Technická pravidla pro plyny 280, 310 a 330. Přísně dodržujte místní zákony a předpisy týkající se zacházení, přepravy a skladování chlóru. 6

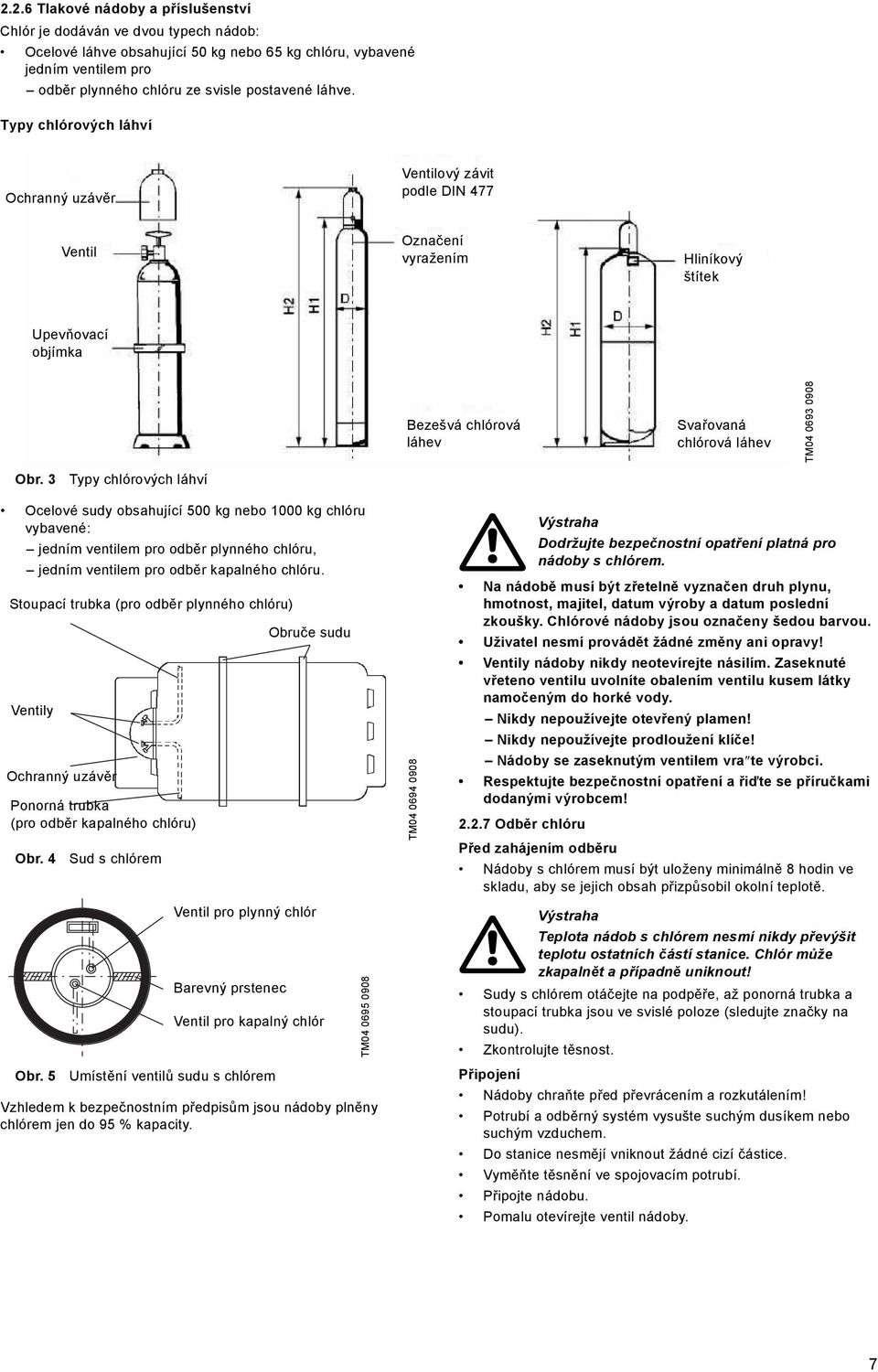

7 2.2.6 Tlakové nádoby a příslušenství Chlór je dodáván ve dvou typech nádob: Ocelové láhve obsahující 50 kg nebo 65 kg chlóru, vybavené jedním ventilem pro odběr plynného chlóru ze svisle postavené láhve. Typy chlórových láhví Ochranný uzávěr Ventilový závit podle DIN 477 Ventil Označení vyražením Hliníkový štítek Upevňovací objímka Bezešvá chlórová láhev Svařovaná chlórová láhev TM Obr. 3 Typy chlórových láhví Ocelové sudy obsahující 500 kg nebo 1000 kg chlóru vybavené: jedním ventilem pro odběr plynného chlóru, jedním ventilem pro odběr kapalného chlóru. Stoupací trubka (pro odběr plynného chlóru) Ventily Ochranný uzávěr Ponorná trubka (pro odběr kapalného chlóru) Obr. 4 Obr. 5 Sud s chlórem Umístění ventilů sudu s chlórem Obruče sudu Ventil pro plynný chlór Barevný prstenec Ventil pro kapalný chlór Vzhledem k bezpečnostním předpisům jsou nádoby plněny chlórem jen do 95 % kapacity. TM TM Dodržujte bezpečnostní opatření platná pro nádoby s chlórem. Na nádobě musí být zřetelně vyznačen druh plynu, hmotnost, majitel, datum výroby a datum poslední zkoušky. Chlórové nádoby jsou označeny šedou barvou. Uživatel nesmí provádět žádné změny ani opravy! Ventily nádoby nikdy neotevírejte násilím. Zaseknuté vřeteno ventilu uvolníte obalením ventilu kusem látky namočeným do horké vody. Nikdy nepoužívejte otevřený plamen! Nikdy nepoužívejte prodloužení klíče! Nádoby se zaseknutým ventilem vra te výrobci. Respektujte bezpečnostní opatření a řiďte se příručkami dodanými výrobcem! Odběr chlóru Před zahájením odběru Nádoby s chlórem musí být uloženy minimálně 8 hodin ve skladu, aby se jejich obsah přizpůsobil okolní teplotě. Teplota nádob s chlórem nesmí nikdy převýšit teplotu ostatních částí stanice. Chlór může zkapalnět a případně uniknout! Sudy s chlórem otáčejte na podpěře, až ponorná trubka a stoupací trubka jsou ve svislé poloze (sledujte značky na sudu). Zkontrolujte těsnost. Připojení Nádoby chraňte před převrácením a rozkutálením! Potrubí a odběrný systém vysušte suchým dusíkem nebo suchým vzduchem. Do stanice nesmějí vniknout žádné cizí částice. Vyměňte těsnění ve spojovacím potrubí. Připojte nádobu. Pomalu otevírejte ventil nádoby. 7

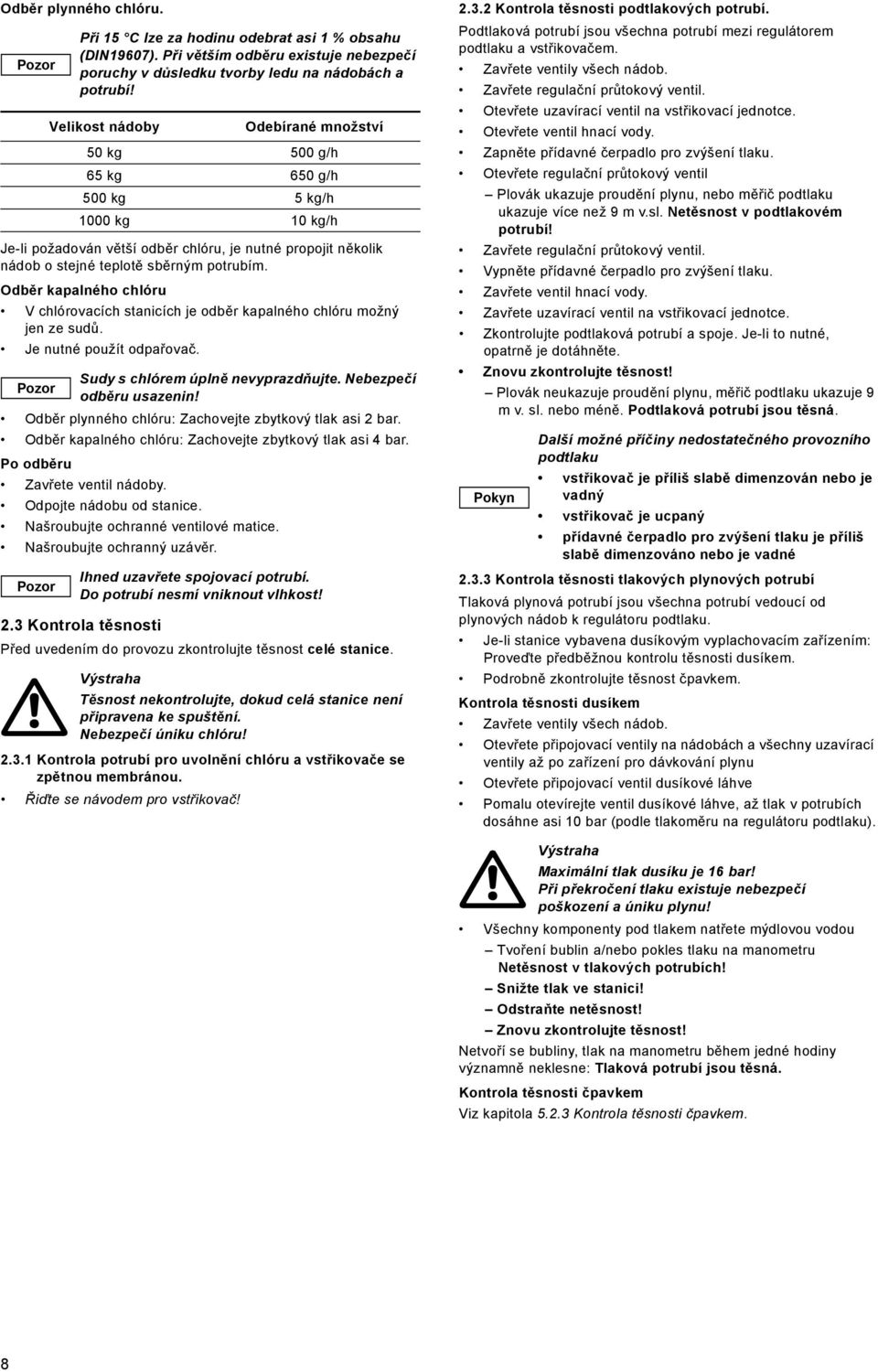

8 Odběr plynného chlóru. Pozor Při 15 C lze za hodinu odebrat asi 1 % obsahu (DIN19607). Při větším odběru existuje nebezpečí poruchy v důsledku tvorby ledu na nádobách a potrubí! Velikost nádoby Odebírané množství 50 kg 500 g/h 65 kg 650 g/h 500 kg 5 kg/h 1000 kg 10 kg/h Je-li požadován větší odběr chlóru, je nutné propojit několik nádob o stejné teplotě sběrným potrubím. Odběr kapalného chlóru V chlórovacích stanicích je odběr kapalného chlóru možný jen ze sudů. Je nutné použít odpařovač. Pozor Odběr plynného chlóru: Zachovejte zbytkový tlak asi 2 bar. Odběr kapalného chlóru: Zachovejte zbytkový tlak asi 4 bar. Po odběru Zavřete ventil nádoby. Odpojte nádobu od stanice. Našroubujte ochranné ventilové matice. Našroubujte ochranný uzávěr. Pozor Sudy s chlórem úplně nevyprazdňujte. Nebezpečí odběru usazenin! Ihned uzavřete spojovací potrubí. Do potrubí nesmí vniknout vlhkost! 2.3 Kontrola těsnosti Před uvedením do provozu zkontrolujte těsnost celé stanice. Těsnost nekontrolujte, dokud celá stanice není připravena ke spuštění. Nebezpečí úniku chlóru! Kontrola potrubí pro uvolnění chlóru a vstřikovače se zpětnou membránou. Řiďte se návodem pro vstřikovač! Kontrola těsnosti podtlakových potrubí. Podtlaková potrubí jsou všechna potrubí mezi regulátorem podtlaku a vstřikovačem. Zavřete ventily všech nádob. Zavřete regulační průtokový ventil. Otevřete uzavírací ventil na vstřikovací jednotce. Otevřete ventil hnací vody. Zapněte přídavné čerpadlo pro zvýšení tlaku. Otevřete regulační průtokový ventil Plovák ukazuje proudění plynu, nebo měřič podtlaku ukazuje více než 9 m v.sl. Netěsnost v podtlakovém potrubí! Zavřete regulační průtokový ventil. Vypněte přídavné čerpadlo pro zvýšení tlaku. Zavřete ventil hnací vody. Zavřete uzavírací ventil na vstřikovací jednotce. Zkontrolujte podtlaková potrubí a spoje. Je-li to nutné, opatrně je dotáhněte. Znovu zkontrolujte těsnost! Plovák neukazuje proudění plynu, měřič podtlaku ukazuje 9 m v. sl. nebo méně. Podtlaková potrubí jsou těsná. Pokyn Další možné příčiny nedostatečného provozního podtlaku vstřikovač je příliš slabě dimenzován nebo je vadný vstřikovač je ucpaný přídavné čerpadlo pro zvýšení tlaku je příliš slabě dimenzováno nebo je vadné Kontrola těsnosti tlakových plynových potrubí Tlaková plynová potrubí jsou všechna potrubí vedoucí od plynových nádob k regulátoru podtlaku. Je-li stanice vybavena dusíkovým vyplachovacím zařízením: Proveďte předběžnou kontrolu těsnosti dusíkem. Podrobně zkontrolujte těsnost čpavkem. Kontrola těsnosti dusíkem Zavřete ventily všech nádob. Otevřete připojovací ventily na nádobách a všechny uzavírací ventily až po zařízení pro dávkování plynu Otevřete připojovací ventil dusíkové láhve Pomalu otevírejte ventil dusíkové láhve, až tlak v potrubích dosáhne asi 10 bar (podle tlakoměru na regulátoru podtlaku). Maximální tlak dusíku je 16 bar! Při překročení tlaku existuje nebezpečí poškození a úniku plynu! Všechny komponenty pod tlakem natřete mýdlovou vodou Tvoření bublin a/nebo pokles tlaku na manometru Netěsnost v tlakových potrubích! Snižte tlak ve stanici! Odstraňte netěsnost! Znovu zkontrolujte těsnost! Netvoří se bubliny, tlak na manometru během jedné hodiny významně neklesne: Tlaková potrubí jsou těsná. Kontrola těsnosti čpavkem Viz kapitola Kontrola těsnosti čpavkem. 8

9 2.4 Požadavky na konstrukci chlórovacích stanic Všechny prostory s chlórem TM Obr. 6 Výstražná tabulka DIN 4844 Výstražná tabulka podle DIN 4844 část 1 odst. 4.2 musí být instalována u vchodů. Instruktážní list první pomoci při otravě plynným chlórem musí být umístěn uvnitř prostor. Maximální teplota: 50 C doporučená teplota: C doporučená minimální teplota: 15 C Přetlaková potrubí dávkovacího zařízení nesmí končit ve volném prostoru. V prostorech s chlórem se nesmějí trvale zdržovat osoby. V těchto prostorech mohou být umístěny pouze nádoby s chlórem a chlórovací stanice. Prostory s tlakovými potrubími (např. sklady nádob s chlórem) Rovná, hladká podlaha nad úrovní terénu pod případnou nakládací rampou Obr. 7 Chlórovací jednotka Přístup povolen jen poučeným osobám Doplňkové tabulky Doplňková tabulka podle DIN 4844 část 1 odst. 4.5 musí být instalována u vchodů. TM Obr. 10 Předpisy pro prostory s chlórem (1) TM Obr. 8 TM Povinná tabulka Povinná tabulka podle DIN 4844 část 1 odst. 4.3 musí být instalována u vchodů. První pomoc při OTRAVĚ PLYNNÝM CHLÓREM asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj sdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj k asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj sdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lals asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkja asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl lalsdk ZDRAVOTNÍ NEBEZPEČÍ sdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj PRVNÍ POMOC asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj asdlkfjlk lalsdk asdajlk llasdf lalsdkfl lasdlfkl lasdflkjasdlkfjlj jlakjlkjdl alsdfkljkj TM Obr. 11 Předpisy pro prostory s chlórem (2) Přímý výstup na čerstvý vzduch Uzamykatelné dveře se musí otevírat směrem ven dveře musí jít otevřít zevnitř bez použití klíče Žádné spojení s ostatními prostory plynotěsně a požárně oddělené od dalších prostor Maximálně dva větrací otvory, každý o max. ploše 20 cm 2 Vodní rozprašovací zařízení pro srážení unikajícího plynného chlóru ovládání musí být možné manuálně z vnější strany prostor s chlórem dostatečně dimenzovaný odtok s vodním uzávěrem Zařízení varující před únikem plynného chlóru s optickou a zvukovou výstražnou signalizací připojené k vodnímu rozprašovacímu zařízení spojení musí být obnoveno automaticky po vypnutí (např. při výměně nádoby) Plynný chlór nesmí proniknout do níže položených prostor, šachet, jímek, kanálů a nasávacích otvorů větrací soustavy. TM Obr. 9 Instruktážní list první pomoci 9

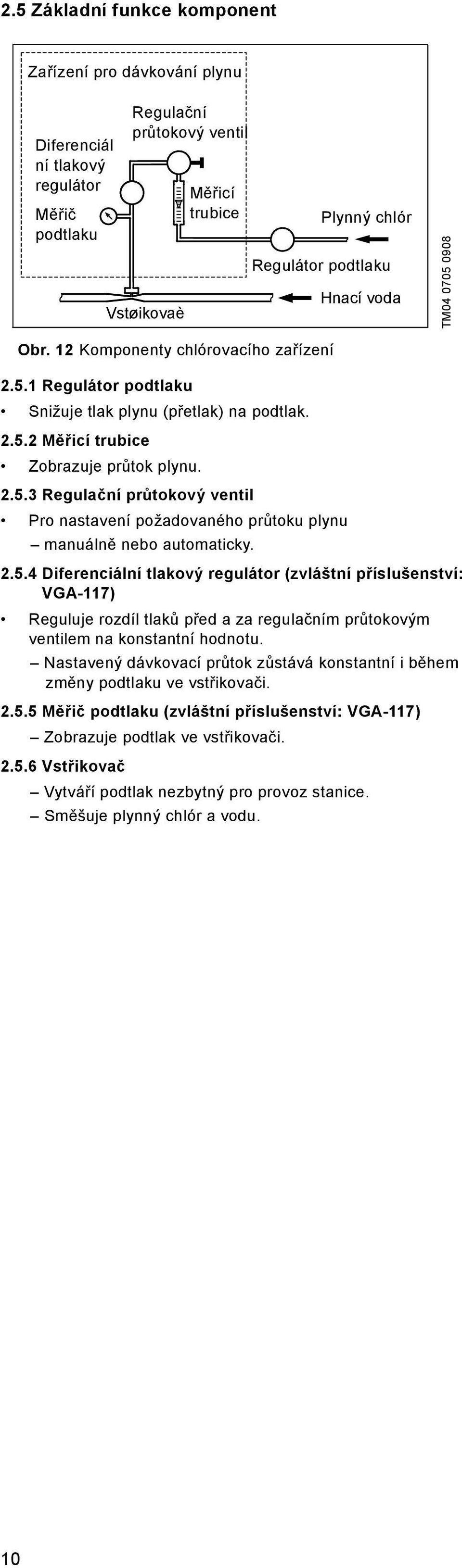

10 2.5 Základní funkce komponent Zařízení pro dávkování plynu Diferenciál ní tlakový regulátor Měřič podtlaku Regulační průtokový ventil Vstøikovaè Měřicí trubice Plynný chlór Regulátor podtlaku Hnací voda TM Obr. 12 Komponenty chlórovacího zařízení Regulátor podtlaku Snižuje tlak plynu (přetlak) na podtlak Měřicí trubice Zobrazuje průtok plynu Regulační průtokový ventil Pro nastavení požadovaného průtoku plynu manuálně nebo automaticky Diferenciální tlakový regulátor (zvláštní příslušenství: VGA-117) Reguluje rozdíl tlaků před a za regulačním průtokovým ventilem na konstantní hodnotu. Nastavený dávkovací průtok zůstává konstantní i během změny podtlaku ve vstřikovači Měřič podtlaku (zvláštní příslušenství: VGA-117) Zobrazuje podtlak ve vstřikovači Vstřikovač Vytváří podtlak nezbytný pro provoz stanice. Směšuje plynný chlór a vodu. 10

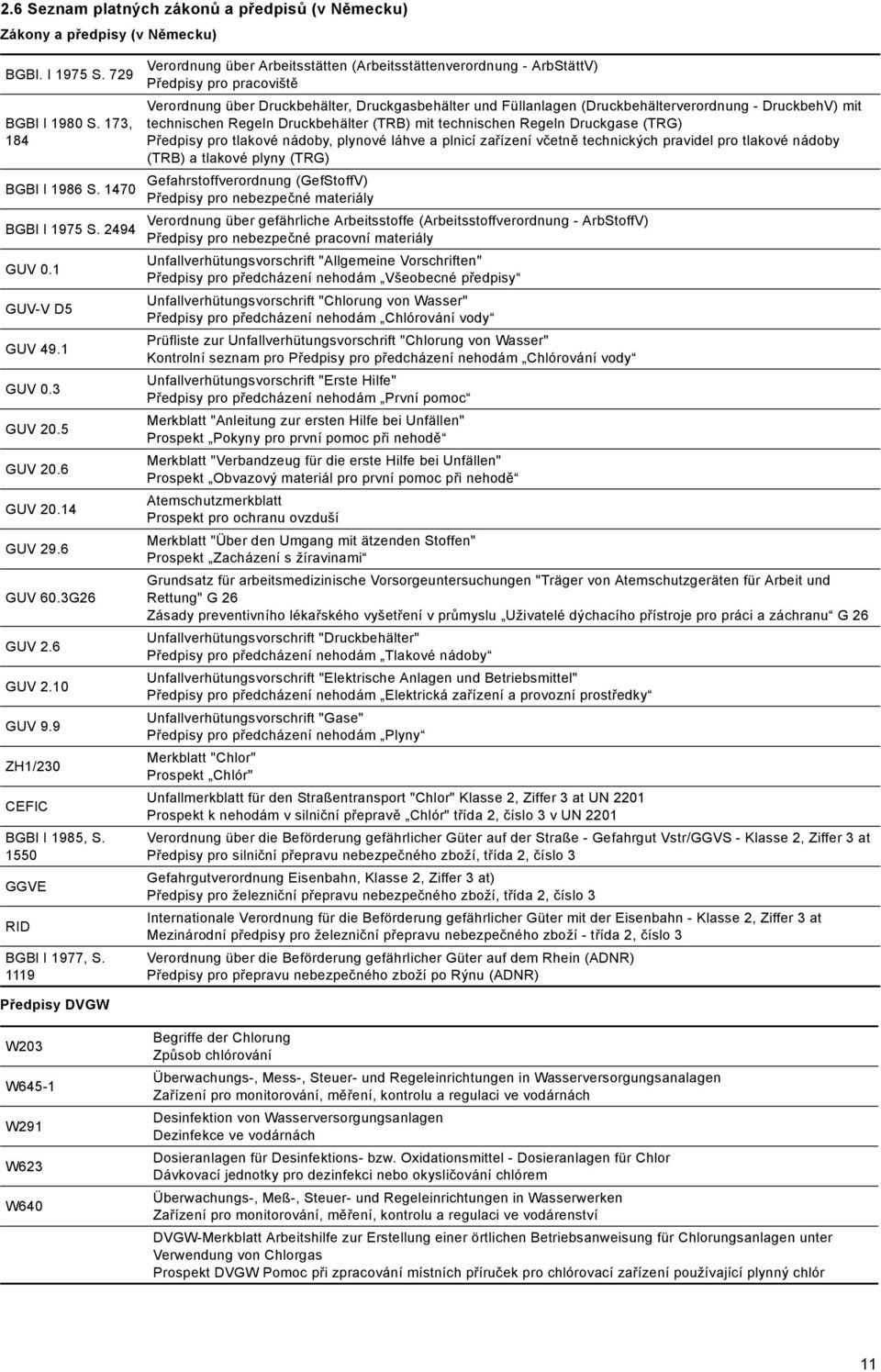

11 2.6 Seznam platných zákonů a předpisů (v Německu) Zákony a předpisy (v Německu) BGBl. I 1975 S. 729 BGBl I 1980 S. 173, 184 BGBl I 1986 S BGBl I 1975 S GUV 0.1 GUV-V D5 GUV 49.1 GUV 0.3 GUV 20.5 GUV 20.6 GUV GUV 29.6 GUV 60.3G26 GUV 2.6 GUV 2.10 GUV 9.9 ZH1/230 CEFIC BGBl I 1985, S GGVE RID BGBl I 1977, S Verordnung über Arbeitsstätten (Arbeitsstättenverordnung - ArbStättV) Předpisy pro pracoviště Verordnung über Druckbehälter, Druckgasbehälter und Füllanlagen (Druckbehälterverordnung - DruckbehV) mit technischen Regeln Druckbehälter (TRB) mit technischen Regeln Druckgase (TRG) Předpisy pro tlakové nádoby, plynové láhve a plnicí zařízení včetně technických pravidel pro tlakové nádoby (TRB) a tlakové plyny (TRG) Gefahrstoffverordnung (GefStoffV) Předpisy pro nebezpečné materiály Verordnung über gefährliche Arbeitsstoffe (Arbeitsstoffverordnung - ArbStoffV) Předpisy pro nebezpečné pracovní materiály Unfallverhütungsvorschrift "Allgemeine Vorschriften" Předpisy pro předcházení nehodám Všeobecné předpisy Unfallverhütungsvorschrift "Chlorung von Wasser" Předpisy pro předcházení nehodám Chlórování vody Prüfliste zur Unfallverhütungsvorschrift "Chlorung von Wasser" Kontrolní seznam pro Předpisy pro předcházení nehodám Chlórování vody Unfallverhütungsvorschrift "Erste Hilfe" Předpisy pro předcházení nehodám První pomoc Merkblatt "Anleitung zur ersten Hilfe bei Unfällen" Prospekt Pokyny pro první pomoc při nehodě Merkblatt "Verbandzeug für die erste Hilfe bei Unfällen" Prospekt Obvazový materiál pro první pomoc při nehodě Atemschutzmerkblatt Prospekt pro ochranu ovzduší Merkblatt "Über den Umgang mit ätzenden Stoffen" Prospekt Zacházení s žíravinami Grundsatz für arbeitsmedizinische Vorsorgeuntersuchungen "Träger von Atemschutzgeräten für Arbeit und Rettung" G 26 Zásady preventivního lékařského vyšetření v průmyslu Uživatelé dýchacího přístroje pro práci a záchranu G 26 Unfallverhütungsvorschrift "Druckbehälter" Předpisy pro předcházení nehodám Tlakové nádoby Unfallverhütungsvorschrift "Elektrische Anlagen und Betriebsmittel" Předpisy pro předcházení nehodám Elektrická zařízení a provozní prostředky Unfallverhütungsvorschrift "Gase" Předpisy pro předcházení nehodám Plyny Merkblatt "Chlor" Prospekt Chlór" Unfallmerkblatt für den Straßentransport "Chlor" Klasse 2, Ziffer 3 at UN 2201 Prospekt k nehodám v silniční přepravě Chlór" třída 2, číslo 3 v UN 2201 Verordnung über die Beförderung gefährlicher Güter auf der Straße - Gefahrgut Vstr/GGVS - Klasse 2, Ziffer 3 at Předpisy pro silniční přepravu nebezpečného zboží, třída 2, číslo 3 Gefahrgutverordnung Eisenbahn, Klasse 2, Ziffer 3 at) Předpisy pro železniční přepravu nebezpečného zboží, třída 2, číslo 3 Internationale Verordnung für die Beförderung gefährlicher Güter mit der Eisenbahn - Klasse 2, Ziffer 3 at Mezinárodní předpisy pro železniční přepravu nebezpečného zboží - třída 2, číslo 3 Verordnung über die Beförderung gefährlicher Güter auf dem Rhein (ADNR) Předpisy pro přepravu nebezpečného zboží po Rýnu (ADNR) Předpisy DVGW W203 W645-1 W291 W623 W640 Begriffe der Chlorung Způsob chlórování Überwachungs-, Mess-, Steuer- und Regeleinrichtungen in Wasserversorgungsanalagen Zařízení pro monitorování, měření, kontrolu a regulaci ve vodárnách Desinfektion von Wasserversorgungsanlagen Dezinfekce ve vodárnách Dosieranlagen für Desinfektions- bzw. Oxidationsmittel - Dosieranlagen für Chlor Dávkovací jednotky pro dezinfekci nebo okysličování chlórem Überwachungs-, Meß-, Steuer- und Regeleinrichtungen in Wasserwerken Zařízení pro monitorování, měření, kontrolu a regulaci ve vodárenství DVGW-Merkblatt Arbeitshilfe zur Erstellung einer örtlichen Betriebsanweisung für Chlorungsanlagen unter Verwendung von Chlorgas Prospekt DVGW Pomoc při zpracování místních příruček pro chlórovací zařízení používající plynný chlór 11

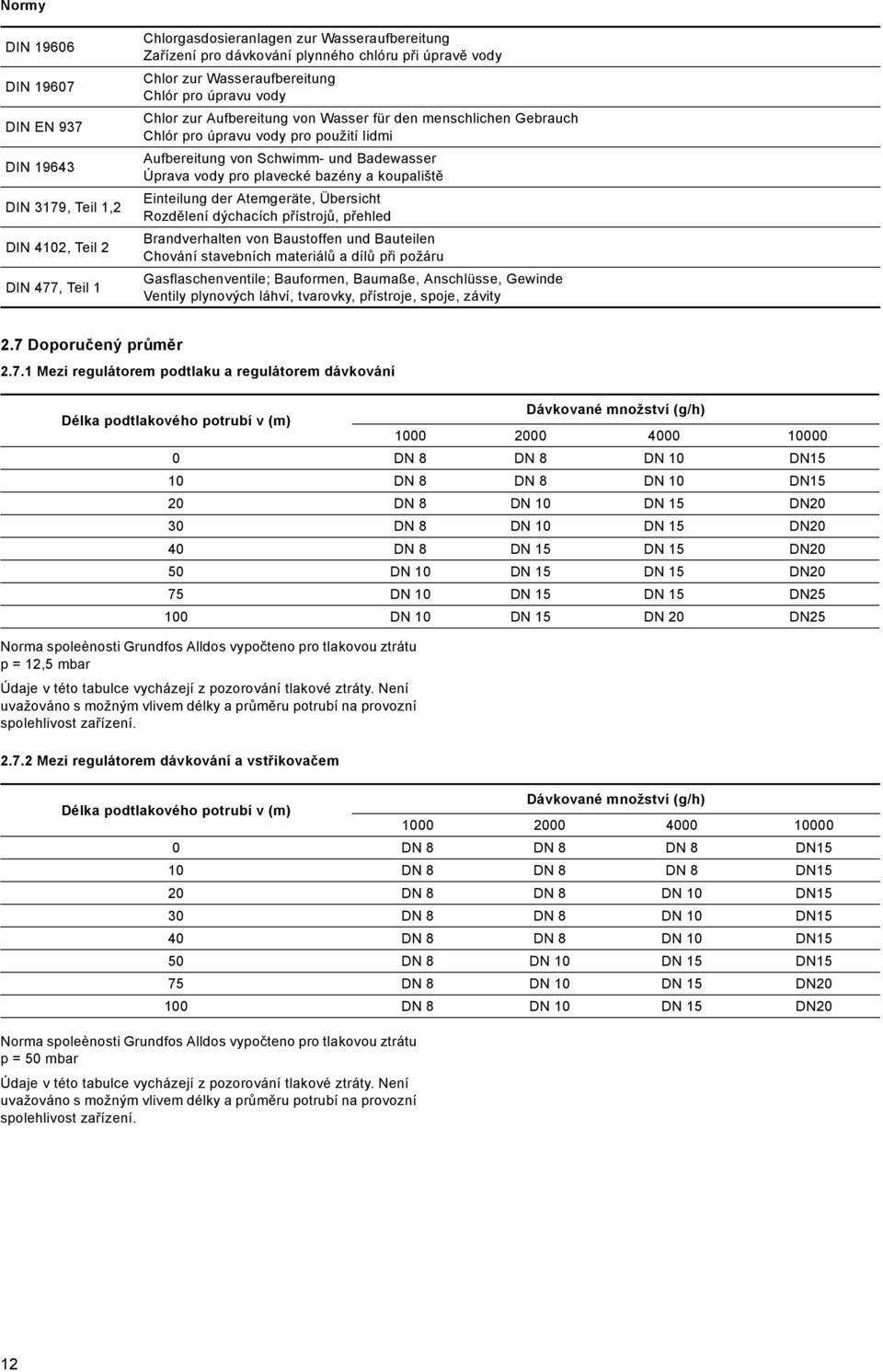

12 Normy DIN DIN DIN EN 937 DIN DIN 3179, Teil 1,2 DIN 4102, Teil 2 DIN 477, Teil 1 Chlorgasdosieranlagen zur Wasseraufbereitung Zařízení pro dávkování plynného chlóru při úpravě vody Chlor zur Wasseraufbereitung Chlór pro úpravu vody Chlor zur Aufbereitung von Wasser für den menschlichen Gebrauch Chlór pro úpravu vody pro použití lidmi Aufbereitung von Schwimm- und Badewasser Úprava vody pro plavecké bazény a koupaliště Einteilung der Atemgeräte, Übersicht Rozdělení dýchacích přístrojů, přehled Brandverhalten von Baustoffen und Bauteilen Chování stavebních materiálů a dílů při požáru Gasflaschenventile; Bauformen, Baumaße, Anschlüsse, Gewinde Ventily plynových láhví, tvarovky, přístroje, spoje, závity 2.7 Doporučený průměr Mezi regulátorem podtlaku a regulátorem dávkování Délka podtlakového potrubí v (m) Dávkované množství (g/h) DN 8 DN 8 DN 10 DN15 10 DN 8 DN 8 DN 10 DN15 20 DN 8 DN 10 DN 15 DN20 30 DN 8 DN 10 DN 15 DN20 40 DN 8 DN 15 DN 15 DN20 50 DN 10 DN 15 DN 15 DN20 75 DN 10 DN 15 DN 15 DN DN 10 DN 15 DN 20 DN25 Norma spoleènosti Grundfos Alldos vypočteno pro tlakovou ztrátu p = 12,5 mbar Údaje v této tabulce vycházejí z pozorování tlakové ztráty. Není uvažováno s možným vlivem délky a průměru potrubí na provozní spolehlivost zařízení Mezi regulátorem dávkování a vstřikovačem Délka podtlakového potrubí v (m) Dávkované množství (g/h) DN 8 DN 8 DN 8 DN15 10 DN 8 DN 8 DN 8 DN15 20 DN 8 DN 8 DN 10 DN15 30 DN 8 DN 8 DN 10 DN15 40 DN 8 DN 8 DN 10 DN15 50 DN 8 DN 10 DN 15 DN15 75 DN 8 DN 10 DN 15 DN DN 8 DN 10 DN 15 DN20 Norma spoleènosti Grundfos Alldos vypočteno pro tlakovou ztrátu p = 50 mbar Údaje v této tabulce vycházejí z pozorování tlakové ztráty. Není uvažováno s možným vlivem délky a průměru potrubí na provozní spolehlivost zařízení. 12

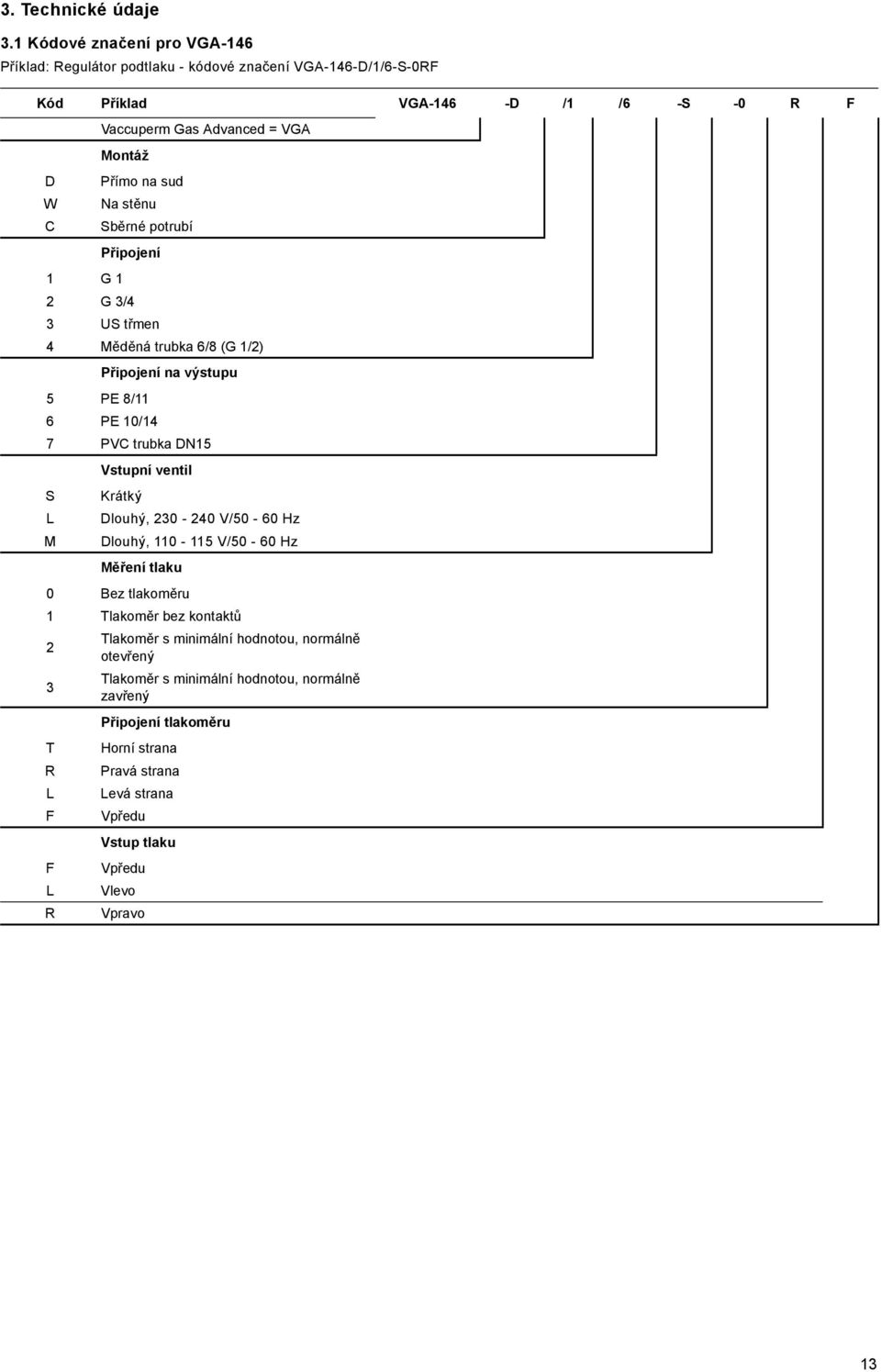

13 3. Technické údaje 3.1 Kódové značení pro VGA-146 Příklad: Regulátor podtlaku - kódové značení VGA-146-D/1/6-S-0RF Kód Příklad VGA-146 -D /1 /6 -S -0 R F Vaccuperm Gas Advanced = VGA Montáž D Přímo na sud W C 1 G 1 Na stěnu Sběrné potrubí Připojení 2 G 3/4 3 US třmen 4 Měděná trubka 6/8 (G 1/2) 5 PE 8/11 Připojení na výstupu 6 PE 10/14 7 PVC trubka DN15 S L M Vstupní ventil Krátký Dlouhý, V/50-60 Hz Dlouhý, V/50-60 Hz Měření tlaku 0 Bez tlakoměru 1 Tlakoměr bez kontaktů 2 3 T R L F F L R Tlakoměr s minimální hodnotou, normálně otevřený Tlakoměr s minimální hodnotou, normálně zavřený Připojení tlakoměru Horní strana Pravá strana Levá strana Vpředu Vstup tlaku Vpředu Vlevo Vpravo 13

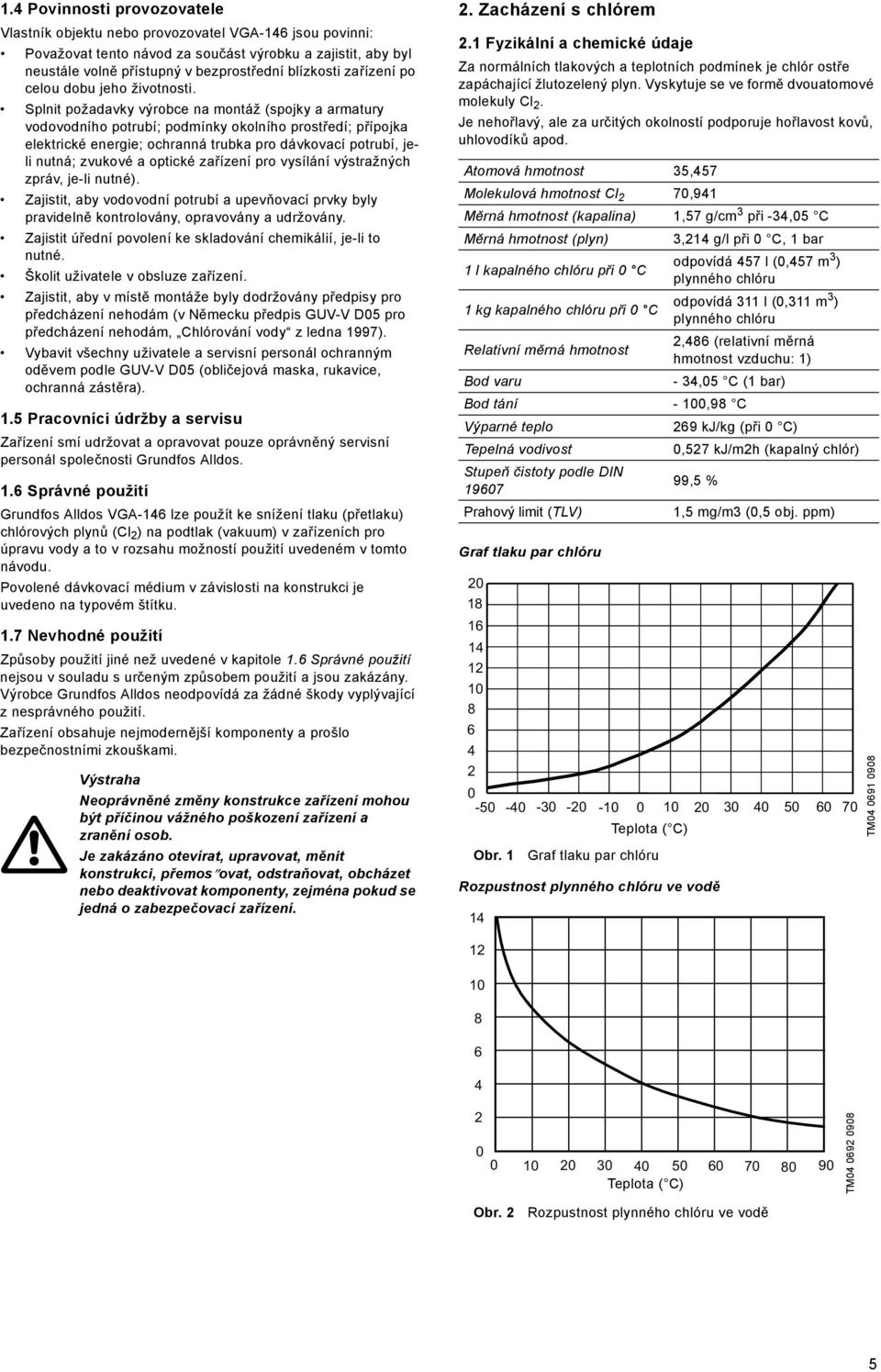

14 3.2 Všeobecné údaje Dovolené médium Cl 2 Rozsah průtoku 0,2-10 kg/h, Max. okolní teplota 40 C Min. vstupní tlak 2 bar Max. vstupní tlak 11 bar Připojení tlaku Připojení tlakového potrubí (vstup) Připojení podtlakového potrubí (výstup) Lapač kapaliny (s ohřevem) G3/4, G1, Cu trubka 6/8, USA třmen PE 10/14, PVC trubka DN 15 Připojení přetlakového ventilu PE hadice 8/11 Použité přetlakové potrubí PE hadice 8/11 Napětí VGA-146-X/X/X/L-0XX: 230 V, 50/60 Hz VGA-146-X/X/X/M-0XX: 115 V, 50/60 Hz Sí ový kabel délka 1,5 m euro zástrčka (pro 230 V) nebo US zástrčka (pro 115 V) Příkon 12 W Stupeň ochrany IP 54 Teplota max. 60 C, automatická regulace Tlakoměr (limitní kontakt pro minimální vstupní tlak) Rozsah měření Přepínací bod Spínací charakteristika Maximální spínací výkon Maximální spínací napětí Maximální spínací proud 0-16 bar Příslušenství (není zahrnuto) nastavený na dovolený minimální vstupní tlak (2 bar) kontakt se otevře při poklesu nastaveného přepínacího bodu 10 W pro DC, 10 VA pro AC 100 V, DC nebo AC Spínací hystereze max. 2,5 % Rozsah teploty -30 C až +75 C Připojení 0,5 A pro DC nebo AC, v případě čistě odporové zátěže 2 vodiče, libovolná polarita, délka vodičů asi 3 m Včetně upevňovací desky pro montáž na stěnu při výměně nádoby Instalační materiál ve 3 délkách Zkušební médium pro hledání netěsností 14

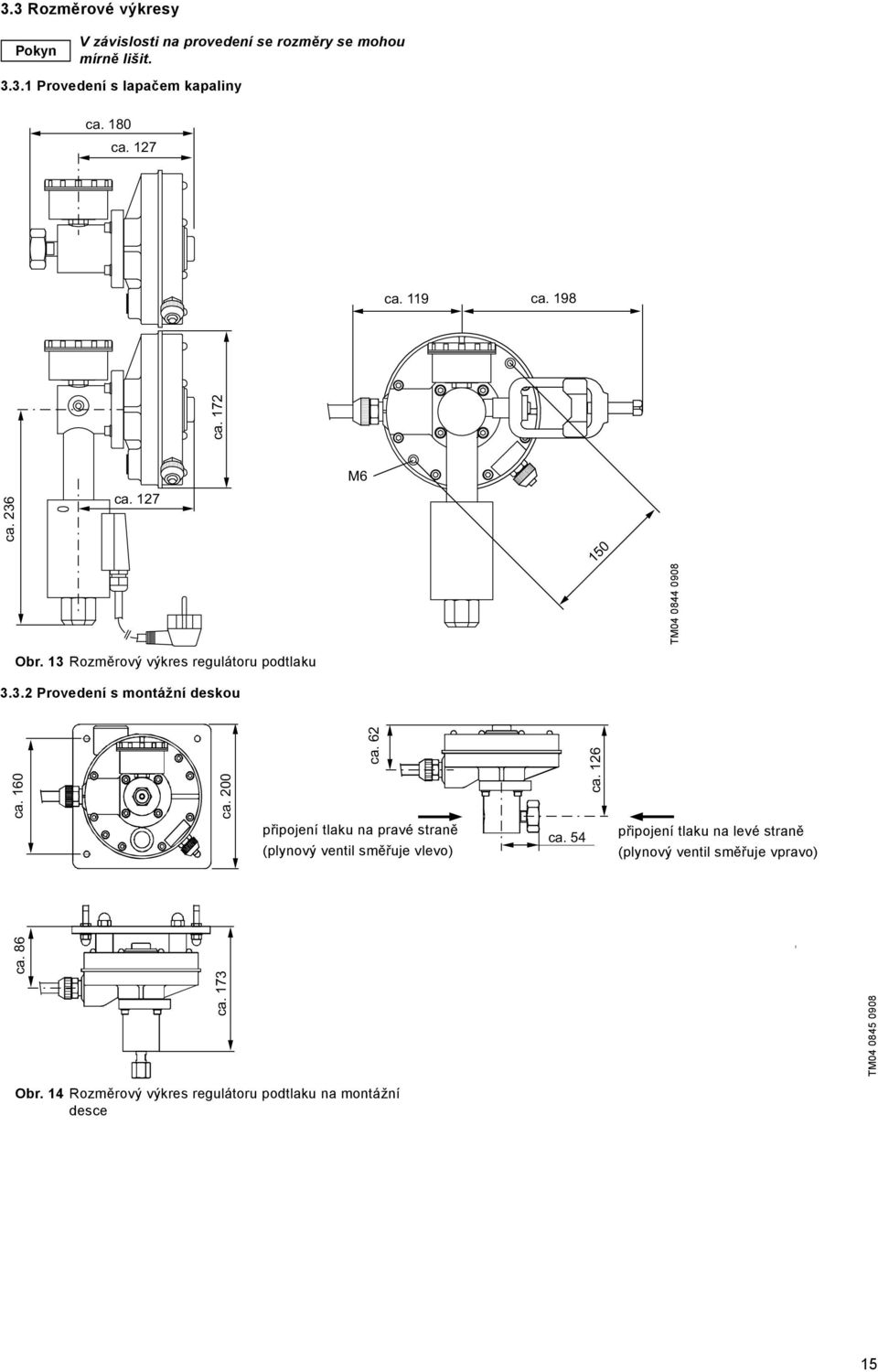

15 3.3 Rozměrové výkresy Pokyn V závislosti na provedení se rozměry se mohou mírně lišit Provedení s lapačem kapaliny ca. 180 ca. 127 ca. 119 ca. 198 ca. 127 TM ca. 172 M6 ca Obr. 13 Rozměrový výkres regulátoru podtlaku Provedení s montážní deskou ca. 173 TM ca. 160 ca. 200 ca. 62 ca. 126 připojení tlaku na pravé straně (plynový ventil směřuje vlevo) ca. 54 připojení tlaku na levé straně (plynový ventil směřuje vpravo) ca. 86 Obr. 14 Rozměrový výkres regulátoru podtlaku na montážní desce 15

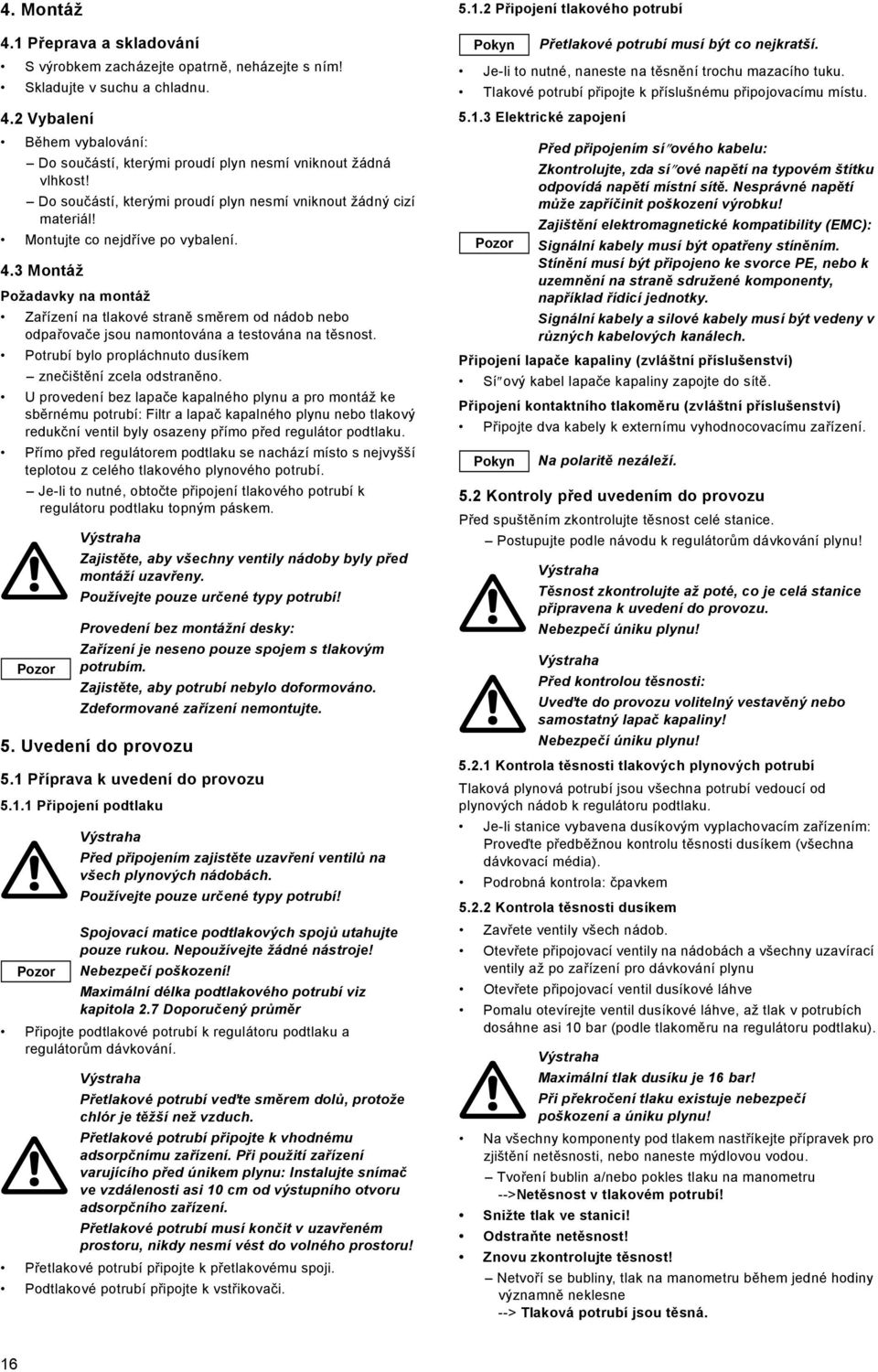

16 4. Montáž 4.1 Přeprava a skladování S výrobkem zacházejte opatrně, neházejte s ním! Skladujte v suchu a chladnu. 4.2 Vybalení Během vybalování: Do součástí, kterými proudí plyn nesmí vniknout žádná vlhkost! Do součástí, kterými proudí plyn nesmí vniknout žádný cizí materiál! Montujte co nejdříve po vybalení. 4.3 Montáž Požadavky na montáž Zařízení na tlakové straně směrem od nádob nebo odpařovače jsou namontována a testována na těsnost. Potrubí bylo propláchnuto dusíkem znečištění zcela odstraněno. U provedení bez lapače kapalného plynu a pro montáž ke sběrnému potrubí: Filtr a lapač kapalného plynu nebo tlakový redukční ventil byly osazeny přímo před regulátor podtlaku. Přímo před regulátorem podtlaku se nachází místo s nejvyšší teplotou z celého tlakového plynového potrubí. Je-li to nutné, obtočte připojení tlakového potrubí k regulátoru podtlaku topným páskem. Pozor Zajistěte, aby všechny ventily nádoby byly před montáží uzavřeny. Používejte pouze určené typy potrubí! Provedení bez montážní desky: Zařízení je neseno pouze spojem s tlakovým potrubím. Zajistěte, aby potrubí nebylo doformováno. Zdeformované zařízení nemontujte. 5. Uvedení do provozu 5.1 Příprava k uvedení do provozu Připojení podtlaku Pozor Před připojením zajistěte uzavření ventilů na všech plynových nádobách. Používejte pouze určené typy potrubí! Spojovací matice podtlakových spojů utahujte pouze rukou. Nepoužívejte žádné nástroje! Nebezpečí poškození! Maximální délka podtlakového potrubí viz kapitola 2.7 Doporučený průměr Připojte podtlakové potrubí k regulátoru podtlaku a regulátorům dávkování. Přetlakové potrubí veďte směrem dolů, protože chlór je těžší než vzduch. Přetlakové potrubí připojte k vhodnému adsorpčnímu zařízení. Při použití zařízení varujícího před únikem plynu: Instalujte snímač ve vzdálenosti asi 10 cm od výstupního otvoru adsorpčního zařízení. Přetlakové potrubí musí končit v uzavřeném prostoru, nikdy nesmí vést do volného prostoru! Přetlakové potrubí připojte k přetlakovému spoji. Podtlakové potrubí připojte k vstřikovači Připojení tlakového potrubí Pokyn Přetlakové potrubí musí být co nejkratší. Je-li to nutné, naneste na těsnění trochu mazacího tuku. Tlakové potrubí připojte k příslušnému připojovacímu místu Elektrické zapojení Pozor Před připojením sí ového kabelu: Zkontrolujte, zda sí ové napětí na typovém štítku odpovídá napětí místní sítě. Nesprávné napětí může zapříčinit poškození výrobku! Zajištění elektromagnetické kompatibility (EMC): Signální kabely musí být opatřeny stíněním. Stínění musí být připojeno ke svorce PE, nebo k uzemnění na straně sdružené komponenty, například řídicí jednotky. Signální kabely a silové kabely musí být vedeny v různých kabelových kanálech. Připojení lapače kapaliny (zvláštní příslušenství) Sí ový kabel lapače kapaliny zapojte do sítě. Připojení kontaktního tlakoměru (zvláštní příslušenství) Připojte dva kabely k externímu vyhodnocovacímu zařízení. Pokyn Na polaritě nezáleží. 5.2 Kontroly před uvedením do provozu Před spuštěním zkontrolujte těsnost celé stanice. Postupujte podle návodu k regulátorům dávkování plynu! Těsnost zkontrolujte až poté, co je celá stanice připravena k uvedení do provozu. Nebezpečí úniku plynu! Před kontrolou těsnosti: Uveďte do provozu volitelný vestavěný nebo samostatný lapač kapaliny! Nebezpečí úniku plynu! Kontrola těsnosti tlakových plynových potrubí Tlaková plynová potrubí jsou všechna potrubí vedoucí od plynových nádob k regulátoru podtlaku. Je-li stanice vybavena dusíkovým vyplachovacím zařízením: Proveďte předběžnou kontrolu těsnosti dusíkem (všechna dávkovací média). Podrobná kontrola: čpavkem Kontrola těsnosti dusíkem Zavřete ventily všech nádob. Otevřete připojovací ventily na nádobách a všechny uzavírací ventily až po zařízení pro dávkování plynu Otevřete připojovací ventil dusíkové láhve Pomalu otevírejte ventil dusíkové láhve, až tlak v potrubích dosáhne asi 10 bar (podle tlakoměru na regulátoru podtlaku). Maximální tlak dusíku je 16 bar! Při překročení tlaku existuje nebezpečí poškození a úniku plynu! Na všechny komponenty pod tlakem nastříkejte přípravek pro zjištění netěsnosti, nebo naneste mýdlovou vodou. Tvoření bublin a/nebo pokles tlaku na manometru -->Netěsnost v tlakovém potrubí! Snižte tlak ve stanici! Odstraňte netěsnost! Znovu zkontrolujte těsnost! Netvoří se bubliny, tlak na manometru během jedné hodiny významně neklesne --> Tlaková potrubí jsou těsná. 16
