NÁVODY GRUNDFOS ALLDOS. Vaccuperm VGA-113. Dávkovací regulátor plynu. Servisní předpisy

Transkript

1 NÁVODY GRUNDFOS ALLDOS Vaccuperm VGA-113 Dávkovací regulátor plynu Servisní předpisy

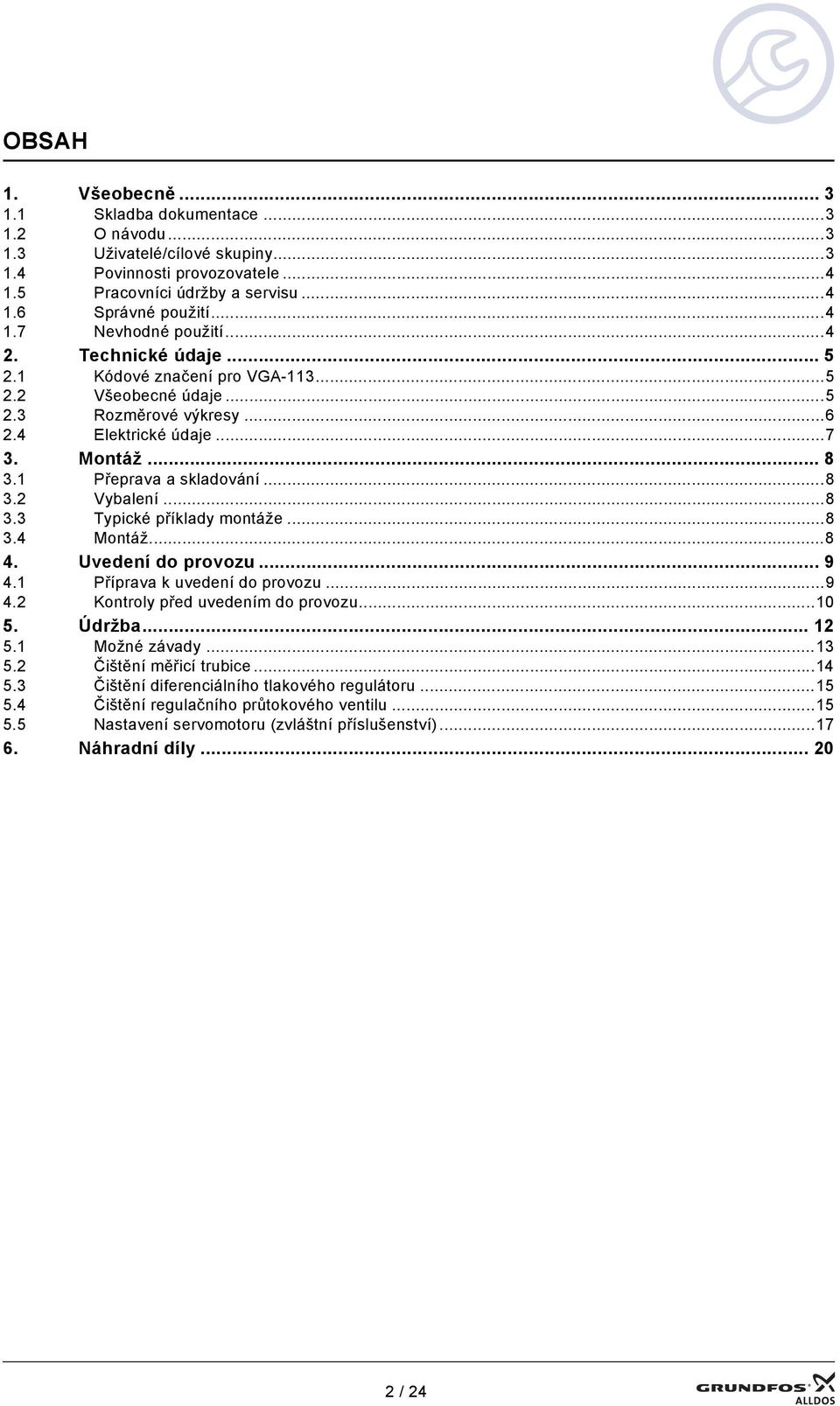

2 OBSAH 1. Všeobecně Skladba dokumentace O návodu Uživatelé/cílové skupiny Povinnosti provozovatele Pracovníci údržby a servisu Správné použití Nevhodné použití Technické údaje Kódové značení pro VGA Všeobecné údaje Rozměrové výkresy Elektrické údaje Montáž Přeprava a skladování Vybalení Typické příklady montáže Montáž Uvedení do provozu Příprava k uvedení do provozu Kontroly před uvedením do provozu Údržba Možné závady Čištění měřicí trubice Čištění diferenciálního tlakového regulátoru Čištění regulačního průtokového ventilu Nastavení servomotoru (zvláštní příslušenství) Náhradní díly / 24

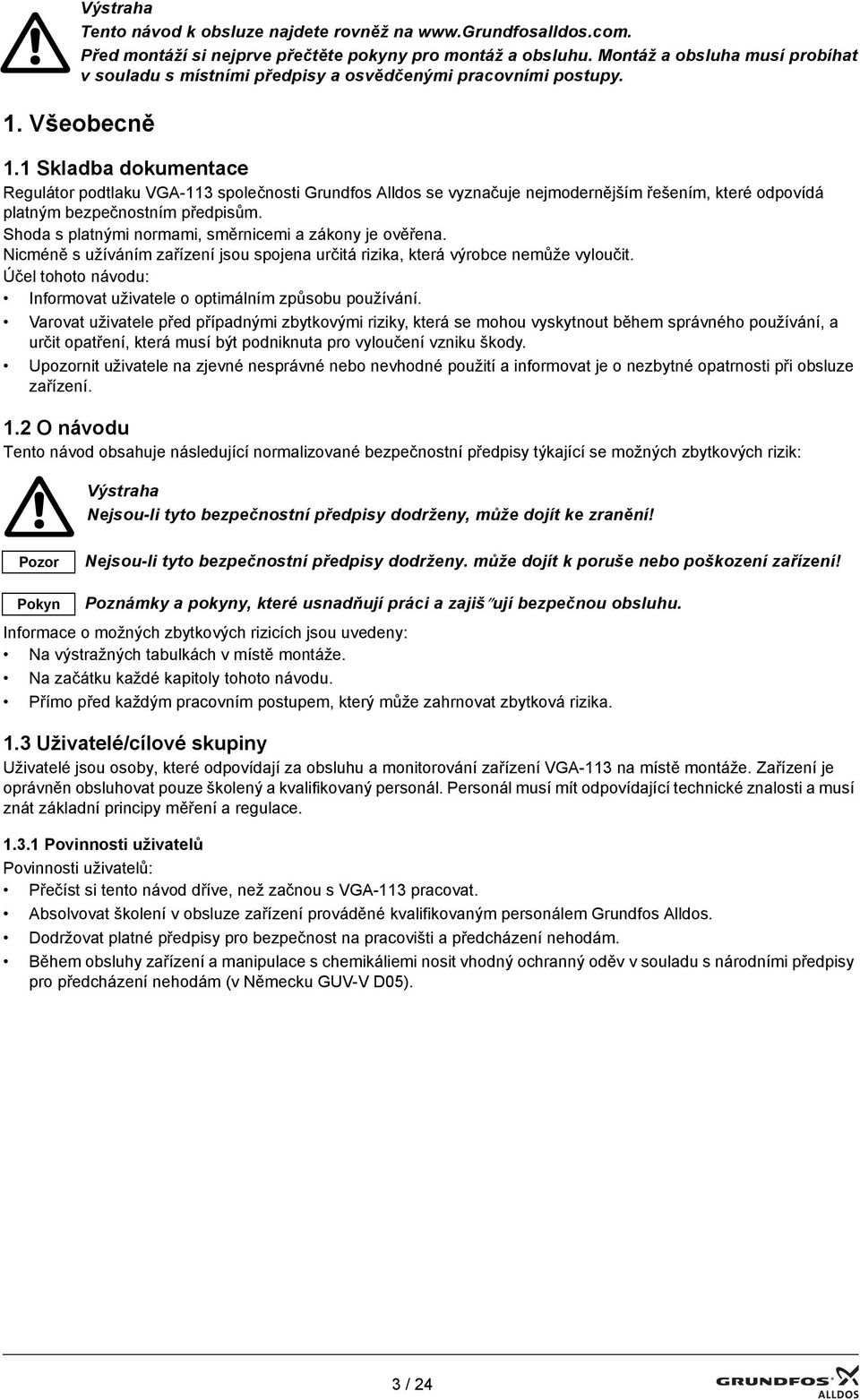

3 Tento návod k obsluze najdete rovněž na Před montáží si nejprve přečtěte pokyny pro montáž a obsluhu. Montáž a obsluha musí probíhat v souladu s místními předpisy a osvědčenými pracovními postupy. 1. Všeobecně 1.1 Skladba dokumentace Regulátor podtlaku VGA-113 společnosti Grundfos Alldos se vyznačuje nejmodernějším řešením, které odpovídá platným bezpečnostním předpisům. Shoda s platnými normami, směrnicemi a zákony je ověřena. Nicméně s užíváním zařízení jsou spojena určitá rizika, která výrobce nemůže vyloučit. Účel tohoto návodu: Informovat uživatele o optimálním způsobu používání. Varovat uživatele před případnými zbytkovými riziky, která se mohou vyskytnout během správného používání, a určit opatření, která musí být podniknuta pro vyloučení vzniku škody. Upozornit uživatele na zjevné nesprávné nebo nevhodné použití a informovat je o nezbytné opatrnosti při obsluze zařízení. 1.2 O návodu Tento návod obsahuje následující normalizované bezpečnostní předpisy týkající se možných zbytkových rizik: Nejsou-li tyto bezpečnostní předpisy dodrženy, může dojít ke zranění! Pozor Nejsou-li tyto bezpečnostní předpisy dodrženy. může dojít k poruše nebo poškození zařízení! Pokyn Poznámky a pokyny, které usnadňují práci a zajiš ují bezpečnou obsluhu. Informace o možných zbytkových rizicích jsou uvedeny: Na výstražných tabulkách v místě montáže. Na začátku každé kapitoly tohoto návodu. Přímo před každým pracovním postupem, který může zahrnovat zbytková rizika. 1.3 Uživatelé/cílové skupiny Uživatelé jsou osoby, které odpovídají za obsluhu a monitorování zařízení VGA-113 na místě montáže. Zařízení je oprávněn obsluhovat pouze školený a kvalifikovaný personál. Personál musí mít odpovídající technické znalosti a musí znát základní principy měření a regulace Povinnosti uživatelů Povinnosti uživatelů: Přečíst si tento návod dříve, než začnou s VGA-113 pracovat. Absolvovat školení v obsluze zařízení prováděné kvalifikovaným personálem Grundfos Alldos. Dodržovat platné předpisy pro bezpečnost na pracovišti a předcházení nehodám. Během obsluhy zařízení a manipulace s chemikáliemi nosit vhodný ochranný oděv v souladu s národními předpisy pro předcházení nehodám (v Německu GUV-V D05). 3 / 24

4 1.4 Povinnosti provozovatele Vlastník objektu nebo provozovatel VGA-113 jsou povinni: Považovat tento návod za součást výrobku a zajistit, aby byl neustále volně přístupný v bezprostřední blízkosti zařízení po celou dobu jeho životnosti. Splnit požadavky výrobce na montáž (spojky a armatury vodovodního potrubí; podmínky okolního prostředí; přípojka elektrické energie; ochranná trubka pro dávkovací potrubí, je-li nutná; zvukové a optické zařízení pro vysílání výstražných zpráv, je-li nutné). Zajistit, aby vodovodní potrubí a upevňovací prvky byly pravidelně kontrolovány, opravovány a udržovány. Zajistit úřední povolení ke skladování chemikálií, je-li to nutné. Školit uživatele v obsluze zařízení. Zajistit, aby v místě montáže byly dodržovány předpisy pro předcházení nehodám (v Německu předpis GUV-V D05 pro předcházení nehodám, Chlórování vody z ledna 1997). Vybavit všechny uživatele a servisní personál ochranným oděvem podle GUV-V D05 (obličejová maska, rukavice, ochranná zástěra). 1.5 Pracovníci údržby a servisu Zařízení smí udržovat a opravovat pouze oprávněný servisní personál společnosti Grundfos Alldos. 1.6 Správné použití Regulátor podtlaku VGA-113 společnosti Grundfos Alldos smí být použit k dávkování chlóru (Cl 2 ) podle popisu v tomto návodu. 1.7 Nevhodné použití Způsoby použití jiné než uvedené v kapitole 1.6 Správné použití nejsou v souladu s určeným způsobem použití a jsou zakázány. Výrobce Grundfos Alldos neodpovídá za žádné škody vyplývající z nesprávného použití. Zařízení obsahuje nejmodernější komponenty a prošlo bezpečnostními zkouškami. Neoprávněné změny konstrukce zařízení mohou být příčinou vážného poškození zařízení a zranění osob. Je zakázáno otevírat, upravovat, měnit konstrukci, přemos ovat, odstraňovat, obcházet nebo deaktivovat komponenty, zejména pokud se jedná o zabezpečovací zařízení. 4 / 24

5 2. Technické údaje 2.1 Kódové značení pro VGA-113 Příklad: Regulátor dávkování plynu Kódové značení VGA /M0, Y Kód Příklad VGA /M 0 -N Vaccuperm Gas Advanced = VGA Dávkovací průtok g/h g/h g/h g/h g/h g/h g/h g/h g/h Seřízení M Manuální A Automatické, V/50-60 Hz B Automatické, V/50-60 Hz Regulace 0 Bez ma 2 Přímá Diferenciální tlakový regulátor Y Ano, s měřičem podtlaku N Ne 2.2 Všeobecné údaje Dovolené médium Cl 2 Přesnost ± 4% horního limitu Rozsah regulace 1:20 Průtokoměr na principu plováku, délka měřicí trubice 70 mm Hmotnost 0,9 kg Připojení podtlaku (z regulátoru podtlaku) pro hadici 8/11 Podtlakové potrubí (ke vstřikovači) pro hadici 8/11 Hmotnost bez servomotoru 0,9 kg Hmotnost se servomotorem 3,1 kg Dovolený regulátor podtlaku např. VGA Dávkovací průtok 1,5-25 g/h 0,07-1,3 lb/den 2-40 g/h 0,1-2 lb/den g/h 0,2-5 lb/den g/h 0,5-14 lb/den g/h 1,5-26 lb/den g/h 2,5-50 lb/den g/h lb/den g/h lb/den g/h lb/den 5 / 24

6 2.2.2 Příslušenství (není zahrnuto) Instalační materiál: Hadice různé délky Upevňovací deska pro montáž na stěnu při výměně nádoby Zkušební médium pro hledání netěsností 2.3 Rozměrové výkresy TM Ø Obr. 1 Rozměrový výkres regulátoru dávkování VGA Ø TM Obr. 2 Regulátor dávkování se servomotorem 6 / 24

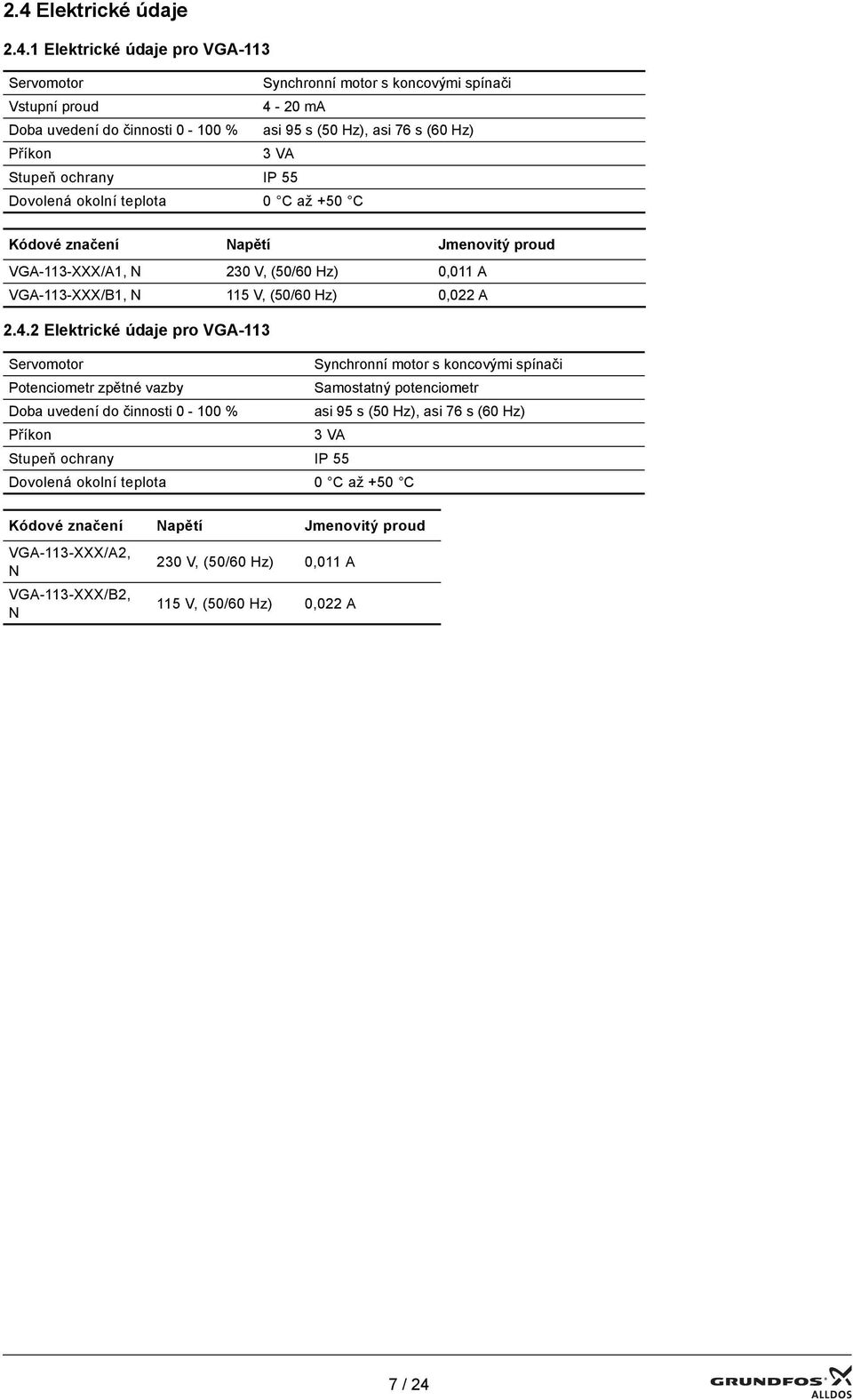

7 2.4 Elektrické údaje Elektrické údaje pro VGA-113 Servomotor Synchronní motor s koncovými spínači Vstupní proud 4-20 ma Doba uvedení do činnosti % asi 95 s (50 Hz), asi 76 s (60 Hz) Příkon 3 VA Stupeň ochrany IP 55 Dovolená okolní teplota 0 C až +50 C Kódové značení Napětí Jmenovitý proud VGA-113-XXX/A1, N 230 V, (50/60 Hz) 0,011 A VGA-113-XXX/B1, N 115 V, (50/60 Hz) 0,022 A Elektrické údaje pro VGA-113 Servomotor Synchronní motor s koncovými spínači Potenciometr zpětné vazby Samostatný potenciometr Doba uvedení do činnosti % asi 95 s (50 Hz), asi 76 s (60 Hz) Příkon 3 VA Stupeň ochrany IP 55 Dovolená okolní teplota 0 C až +50 C Kódové značení Napětí Jmenovitý proud VGA-113-XXX/A2, N VGA-113-XXX/B2, N 230 V, (50/60 Hz) 0,011 A 115 V, (50/60 Hz) 0,022 A 7 / 24

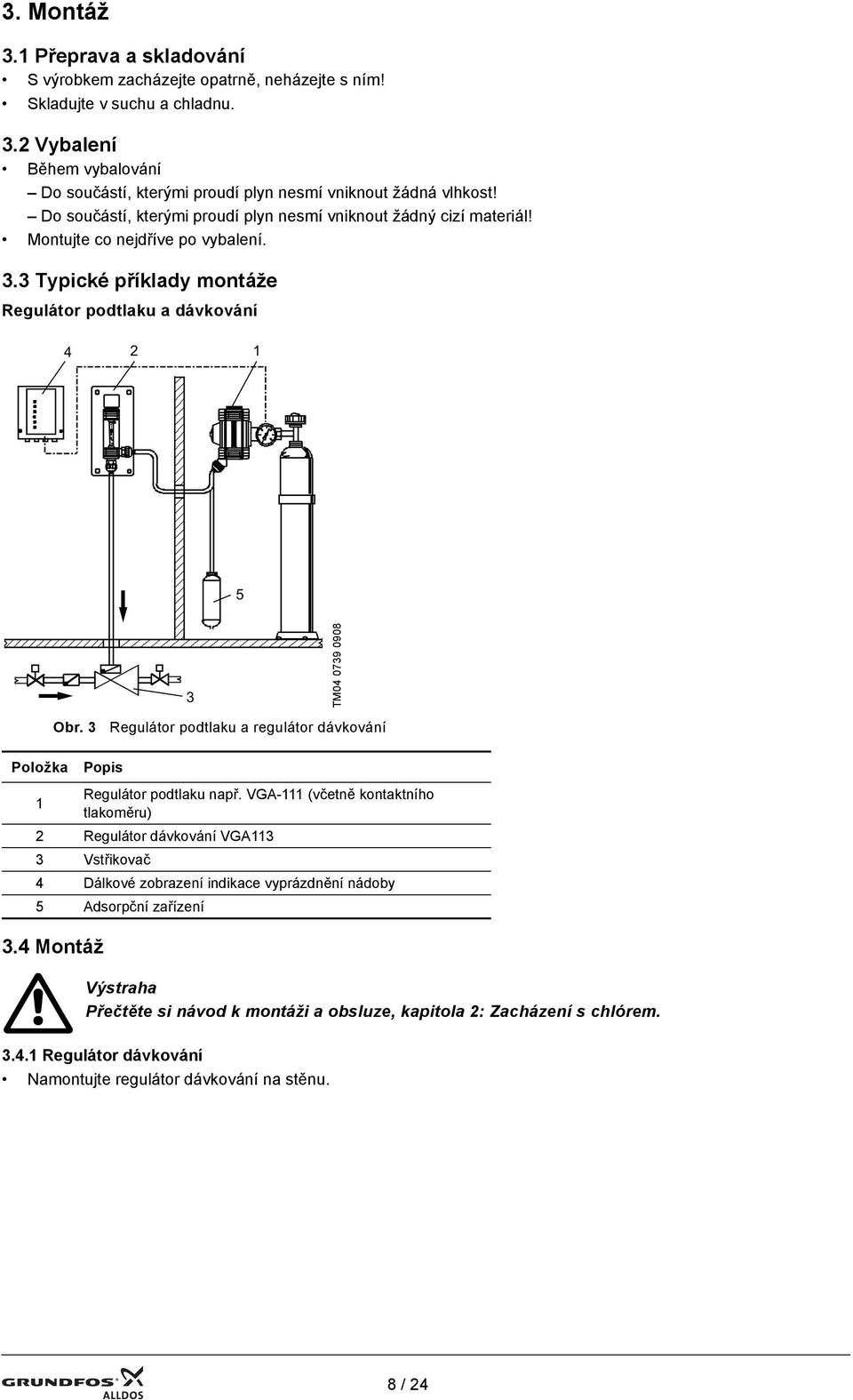

8 3. Montáž 3.1 Přeprava a skladování S výrobkem zacházejte opatrně, neházejte s ním! Skladujte v suchu a chladnu. 3.2 Vybalení Během vybalování Do součástí, kterými proudí plyn nesmí vniknout žádná vlhkost! Do součástí, kterými proudí plyn nesmí vniknout žádný cizí materiál! Montujte co nejdříve po vybalení. 3.3 Typické příklady montáže Regulátor podtlaku a dávkování TM Položka 3.4 Montáž Obr. 3 Regulátor podtlaku a regulátor dávkování Popis Regulátor podtlaku např. VGA-111 (včetně kontaktního 1 tlakoměru) 2 Regulátor dávkování VGA113 3 Vstřikovač 4 Dálkové zobrazení indikace vyprázdnění nádoby 5 Adsorpční zařízení Přečtěte si návod k montáži a obsluze, kapitola 2: Zacházení s chlórem Regulátor dávkování Namontujte regulátor dávkování na stěnu. 8 / 24

9 4. Uvedení do provozu 4.1 Příprava k uvedení do provozu Připojení podtlaku Před připojením zajistěte uzavření ventilů na všech plynových nádobách. Používejte pouze určené typy potrubí! 3 VGA TM Obr. 4 Připojení podtlaku Pozor Spojovací matice podtlakových spojů utahujte pouze rukou. Nepoužívejte žádné nástroje! Nebezpečí poškození! Maximální délka podtlakového potrubí je uvedena v návodku k montáži a obsluze, kapitola 2 Zacházení s chlórem. Připojte podtlakové potrubí (1) k regulátoru podtlaku a regulátorům dávkování (3). Přetlakové potrubí veďte směrem dolů, protože chlór je těžší než vzduch. Přetlakové potrubí připojte k vhodnému adsorpčnímu zařízení. Při použití zařízení varujícího před únikem plynu: Instalujte snímač ve vzdálenosti asi 10 cm od výstupního otvoru adsorpčního zařízení. Připojte přetlakové potrubí (2). Podtlakové potrubí připojte ke vstřikovači (4) Elektrické zapojení Pozor Před připojením sí ového kabelu: Zkontrolujte, zda sí ové napětí na typovém štítku odpovídá napětí místní sítě. Nesprávné napětí může zapříčinit poškození výrobku! Zajištění elektromagnetické kompatibility (EMC): Signální kabely musí být opatřeny stíněním. Stínění musí být připojeno ke svorce PE, nebo k uzemnění na straně sdružené komponenty, například řídicí jednotky. Signální kabely a silové kabely musí být vedeny v různých kabelových kanálech. Regulátor dávkování VGA-113 se servomotorem Před demontáží krytu odpojte zařízení od sítě! Respektujte místní bezpečnostní předpisy! Chraňte kabelové spoje a zástrčky před korozí a vlhkostí. Nepoužitá šroubení chraňte vhodnými krytkami! 9 / 24

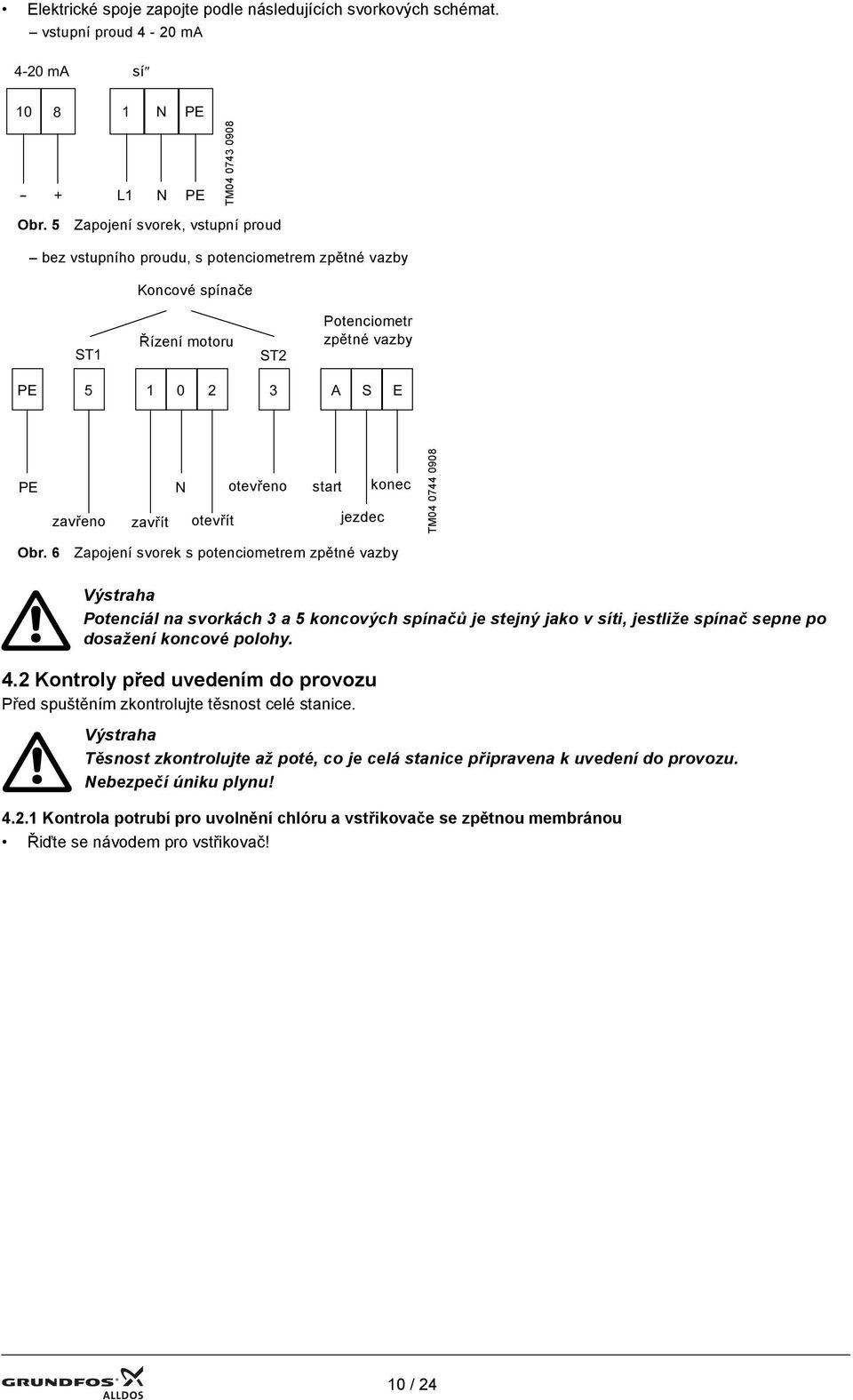

10 Elektrické spoje zapojte podle následujících svorkových schémat. vstupní proud 4-20 ma 4-20 ma sí N PE + L1 N PE TM Obr. 5 Zapojení svorek, vstupní proud bez vstupního proudu, s potenciometrem zpětné vazby Koncové spínače ST1 Řízení motoru ST2 Potenciometr zpětné vazby PE A S E PE N zavřeno zavřít otevřít otevřeno start jezdec konec TM Obr. 6 Zapojení svorek s potenciometrem zpětné vazby Potenciál na svorkách 3 a 5 koncových spínačů je stejný jako v síti, jestliže spínač sepne po dosažení koncové polohy. 4.2 Kontroly před uvedením do provozu Před spuštěním zkontrolujte těsnost celé stanice. Těsnost zkontrolujte až poté, co je celá stanice připravena k uvedení do provozu. Nebezpečí úniku plynu! Kontrola potrubí pro uvolnění chlóru a vstřikovače se zpětnou membránou Řiďte se návodem pro vstřikovač! 10 / 24

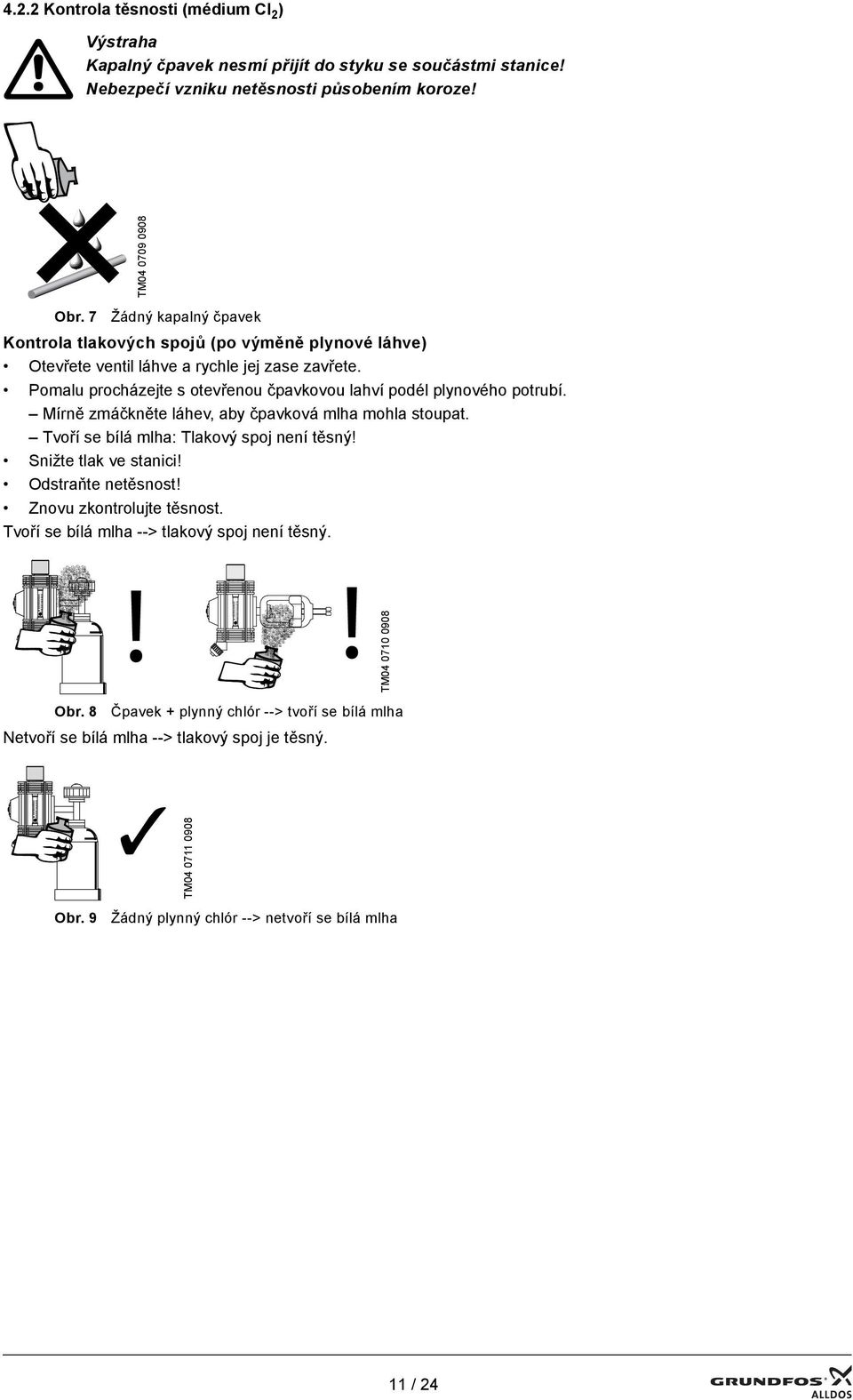

11 4.2.2 Kontrola těsnosti (médium Cl 2 ) Kapalný čpavek nesmí přijít do styku se součástmi stanice! Nebezpečí vzniku netěsnosti působením koroze! TM Obr. 7 Žádný kapalný čpavek Kontrola tlakových spojů (po výměně plynové láhve) Otevřete ventil láhve a rychle jej zase zavřete. Pomalu procházejte s otevřenou čpavkovou lahví podél plynového potrubí. Mírně zmáčkněte láhev, aby čpavková mlha mohla stoupat. Tvoří se bílá mlha: Tlakový spoj není těsný! Snižte tlak ve stanici! Odstraňte netěsnost! Znovu zkontrolujte těsnost. Tvoří se bílá mlha --> tlakový spoj není těsný.!! TM Obr. 8 Čpavek + plynný chlór --> tvoří se bílá mlha Netvoří se bílá mlha --> tlakový spoj je těsný. TM Obr. 9 Žádný plynný chlór --> netvoří se bílá mlha 11 / 24

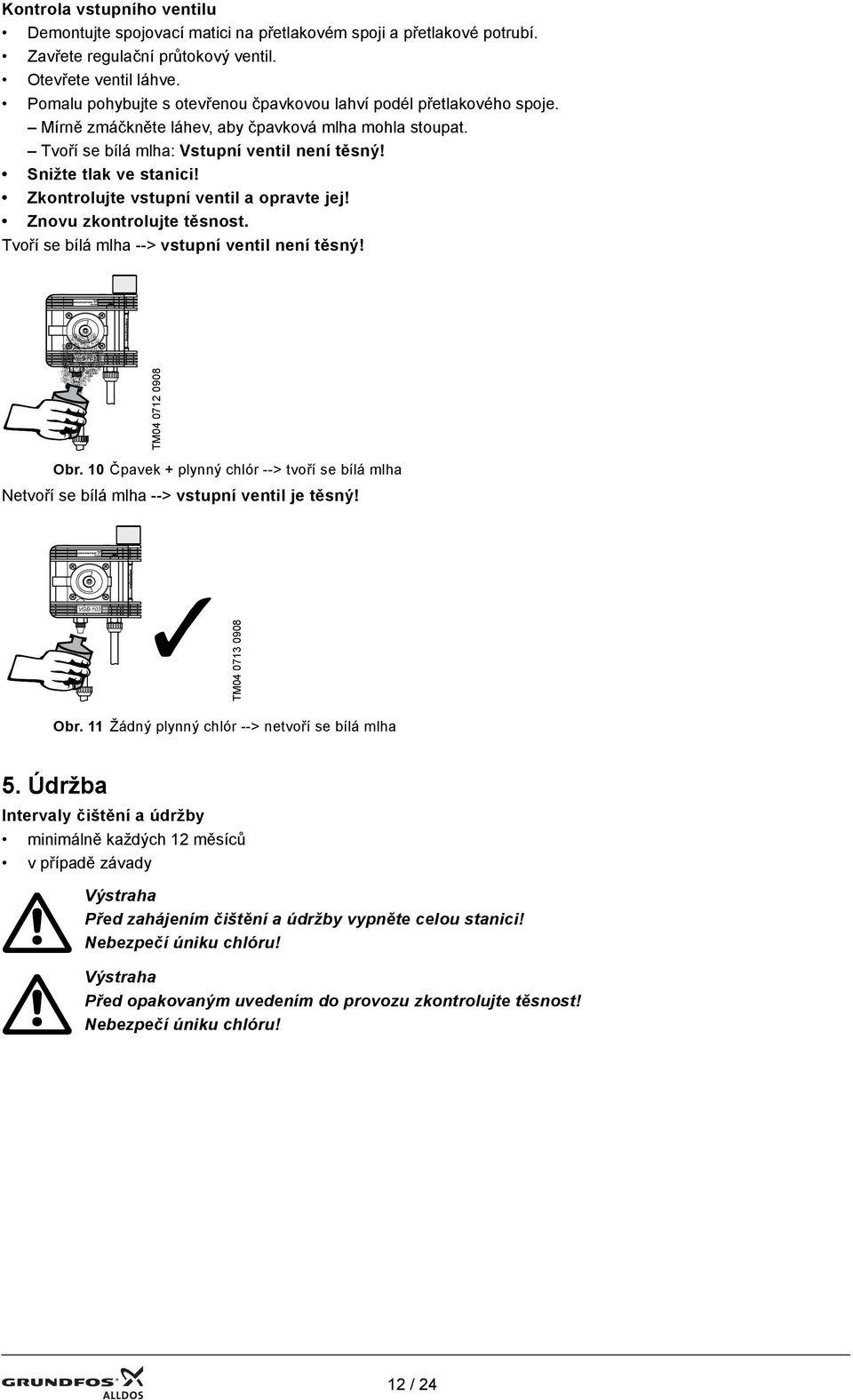

12 Kontrola vstupního ventilu Demontujte spojovací matici na přetlakovém spoji a přetlakové potrubí. Zavřete regulační průtokový ventil. Otevřete ventil láhve. Pomalu pohybujte s otevřenou čpavkovou lahví podél přetlakového spoje. Mírně zmáčkněte láhev, aby čpavková mlha mohla stoupat. Tvoří se bílá mlha: Vstupní ventil není těsný! Snižte tlak ve stanici! Zkontrolujte vstupní ventil a opravte jej! Znovu zkontrolujte těsnost. Tvoří se bílá mlha --> vstupní ventil není těsný! VGB-103 TM Obr. 10 Čpavek + plynný chlór --> tvoří se bílá mlha Netvoří se bílá mlha --> vstupní ventil je těsný! VGB-103 TM Obr. 11 Žádný plynný chlór --> netvoří se bílá mlha 5. Údržba Intervaly čištění a údržby minimálně každých 12 měsíců v případě závady Před zahájením čištění a údržby vypněte celou stanici! Nebezpečí úniku chlóru! Před opakovaným uvedením do provozu zkontrolujte těsnost! Nebezpečí úniku chlóru! 12 / 24

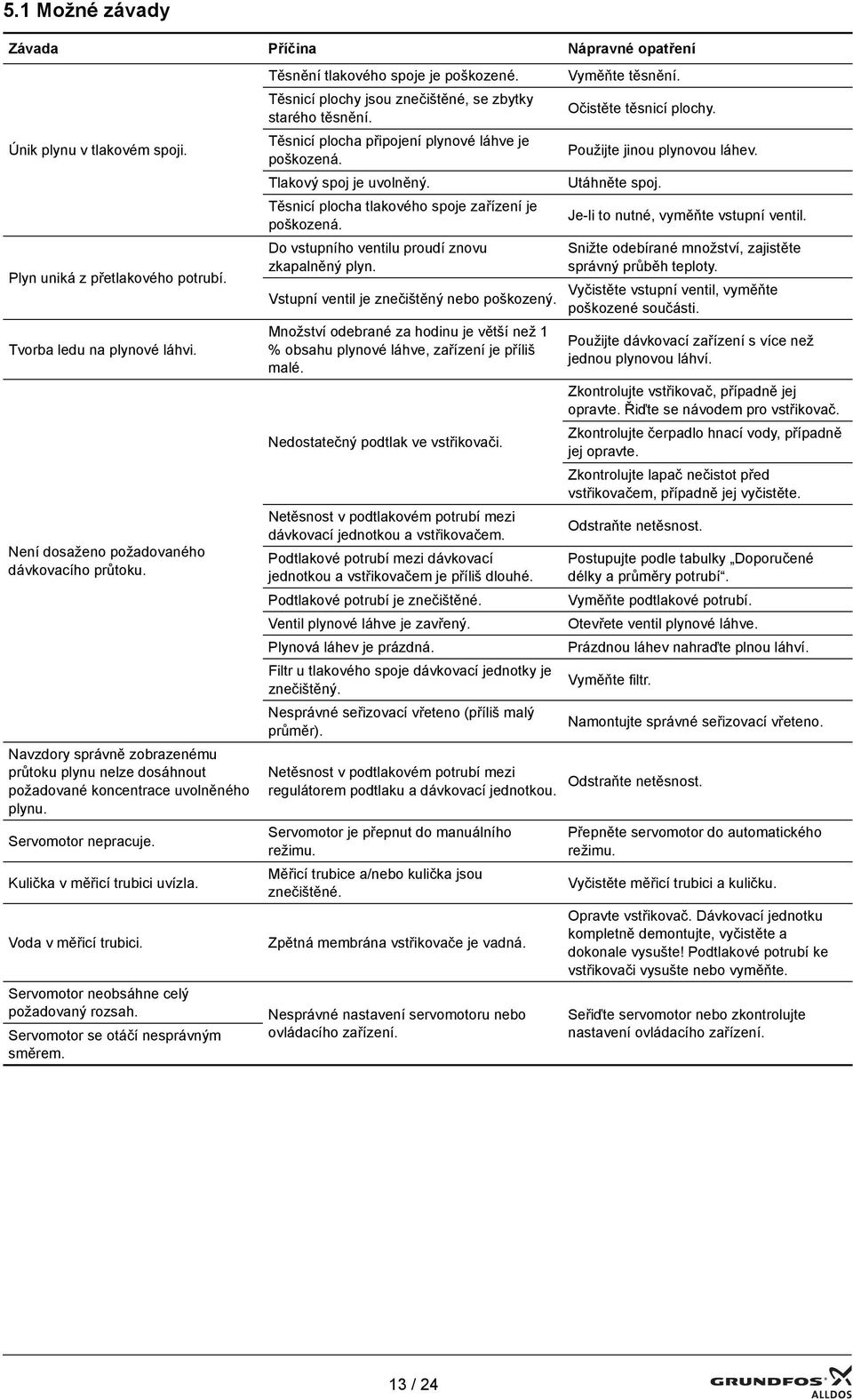

13 5.1 Možné závady Závada Příčina Nápravné opatření Únik plynu v tlakovém spoji. Plyn uniká z přetlakového potrubí. Tvorba ledu na plynové láhvi. Není dosaženo požadovaného dávkovacího průtoku. Navzdory správně zobrazenému průtoku plynu nelze dosáhnout požadované koncentrace uvolněného plynu. Servomotor nepracuje. Kulička v měřicí trubici uvízla. Voda v měřicí trubici. Servomotor neobsáhne celý požadovaný rozsah. Servomotor se otáčí nesprávným směrem. Těsnění tlakového spoje je poškozené. Těsnicí plochy jsou znečištěné, se zbytky starého těsnění. Těsnicí plocha připojení plynové láhve je poškozená. Tlakový spoj je uvolněný. Těsnicí plocha tlakového spoje zařízení je poškozená. Do vstupního ventilu proudí znovu zkapalněný plyn. Vstupní ventil je znečištěný nebo poškozený. Množství odebrané za hodinu je větší než 1 % obsahu plynové láhve, zařízení je příliš malé. Nedostatečný podtlak ve vstřikovači. Netěsnost v podtlakovém potrubí mezi dávkovací jednotkou a vstřikovačem. Podtlakové potrubí mezi dávkovací jednotkou a vstřikovačem je příliš dlouhé. Podtlakové potrubí je znečištěné. Ventil plynové láhve je zavřený. Plynová láhev je prázdná. Filtr u tlakového spoje dávkovací jednotky je znečištěný. Nesprávné seřizovací vřeteno (příliš malý průměr). Netěsnost v podtlakovém potrubí mezi regulátorem podtlaku a dávkovací jednotkou. Servomotor je přepnut do manuálního režimu. Měřicí trubice a/nebo kulička jsou znečištěné. Zpětná membrána vstřikovače je vadná. Nesprávné nastavení servomotoru nebo ovládacího zařízení. Vyměňte těsnění. Očistěte těsnicí plochy. Použijte jinou plynovou láhev. Utáhněte spoj. Je-li to nutné, vyměňte vstupní ventil. Snižte odebírané množství, zajistěte správný průběh teploty. Vyčistěte vstupní ventil, vyměňte poškozené součásti. Použijte dávkovací zařízení s více než jednou plynovou láhví. Zkontrolujte vstřikovač, případně jej opravte. Řiďte se návodem pro vstřikovač. Zkontrolujte čerpadlo hnací vody, případně jej opravte. Zkontrolujte lapač nečistot před vstřikovačem, případně jej vyčistěte. Odstraňte netěsnost. Postupujte podle tabulky Doporučené délky a průměry potrubí. Vyměňte podtlakové potrubí. Otevřete ventil plynové láhve. Prázdnou láhev nahraďte plnou láhví. Vyměňte filtr. Namontujte správné seřizovací vřeteno. Odstraňte netěsnost. Přepněte servomotor do automatického režimu. Vyčistěte měřicí trubici a kuličku. Opravte vstřikovač. Dávkovací jednotku kompletně demontujte, vyčistěte a dokonale vysušte! Podtlakové potrubí ke vstřikovači vysušte nebo vyměňte. Seřiďte servomotor nebo zkontrolujte nastavení ovládacího zařízení. 13 / 24

14 5.2 Čištění měřicí trubice Potřebné nářadí a příslušenství Horká voda (asi 40 C) Měkký kartáč Šroubovák s širokým břitem (8-10 mm) Postup Odšroubujte uzávěr. Vyšroubujte závitový díl. Vyjměte o-kroužky. Vyjměte měřicí trubici. Odstraňte zátky měřicí trubice a vyjměte kuličku. Všechny součásti očistěte horkou vodou, případně použijte kartáč. Je-li to nutné, poškozené součásti vyměňte. Všechny součásti dobře vysušte. Pozor V případě montáže nevysušených součástí může vzniknout koroze! Všechny součásti montujte zpět v opačném pořadí. TM Obr. 12 Čištění měřicí trubice 14 / 24

15 5.3 Čištění diferenciálního tlakového regulátoru Potřebné nářadí a příslušenství Horká voda (asi 40 C) Měkký kartáč Křížový šroubovák Speciální nářadí (48.541) Postup TM Obr. 13 Schéma diferenciálního tlakového regulátoru Odšroubujte a demontujte zadní kryt. Vyjměte o-kroužek a je-li to nutné, vyměňte jej. Vyjměte talíř membrány a vyšroubujte jej. Všechny součásti očistěte horkou vodou, případně použijte kartáč. Všechny součásti dobře vysušte. Pozor V případě montáže nevysušených součástí může vzniknout koroze! Všechny součásti montujte zpět v opačném pořadí. Dodržte montážní polohu membrány. TM Obr. 14 Montážní poloha membrány 5.4 Čištění regulačního průtokového ventilu Potřebné nářadí a příslušenství Horká voda (asi 40 C) Měkký kartáč Speciální nářadí Válcový kolík ( asi 6 mm) Mazací tuk na bázi PTFE 15 / 24

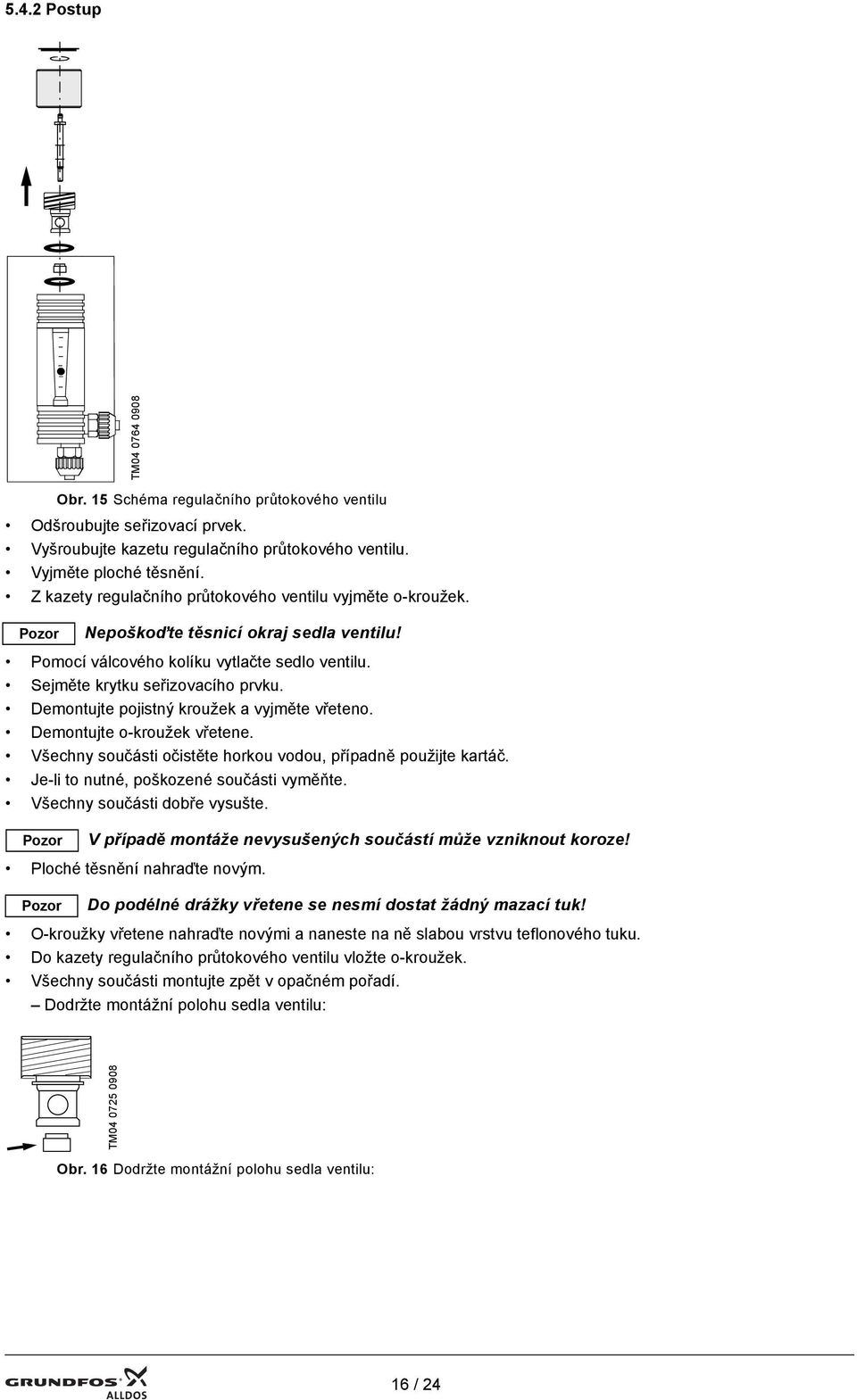

16 5.4.2 Postup TM Obr. 15 Schéma regulačního průtokového ventilu Odšroubujte seřizovací prvek. Vyšroubujte kazetu regulačního průtokového ventilu. Vyjměte ploché těsnění. Z kazety regulačního průtokového ventilu vyjměte o-kroužek. Pozor Pomocí válcového kolíku vytlačte sedlo ventilu. Sejměte krytku seřizovacího prvku. Demontujte pojistný kroužek a vyjměte vřeteno. Demontujte o-kroužek vřetene. Všechny součásti očistěte horkou vodou, případně použijte kartáč. Je-li to nutné, poškozené součásti vyměňte. Všechny součásti dobře vysušte. Pozor Ploché těsnění nahraďte novým. Pozor Nepoškoďte těsnicí okraj sedla ventilu! V případě montáže nevysušených součástí může vzniknout koroze! Do podélné drážky vřetene se nesmí dostat žádný mazací tuk! O-kroužky vřetene nahraďte novými a naneste na ně slabou vrstvu teflonového tuku. Do kazety regulačního průtokového ventilu vložte o-kroužek. Všechny součásti montujte zpět v opačném pořadí. Dodržte montážní polohu sedla ventilu: TM Obr. 16 Dodržte montážní polohu sedla ventilu: 16 / 24

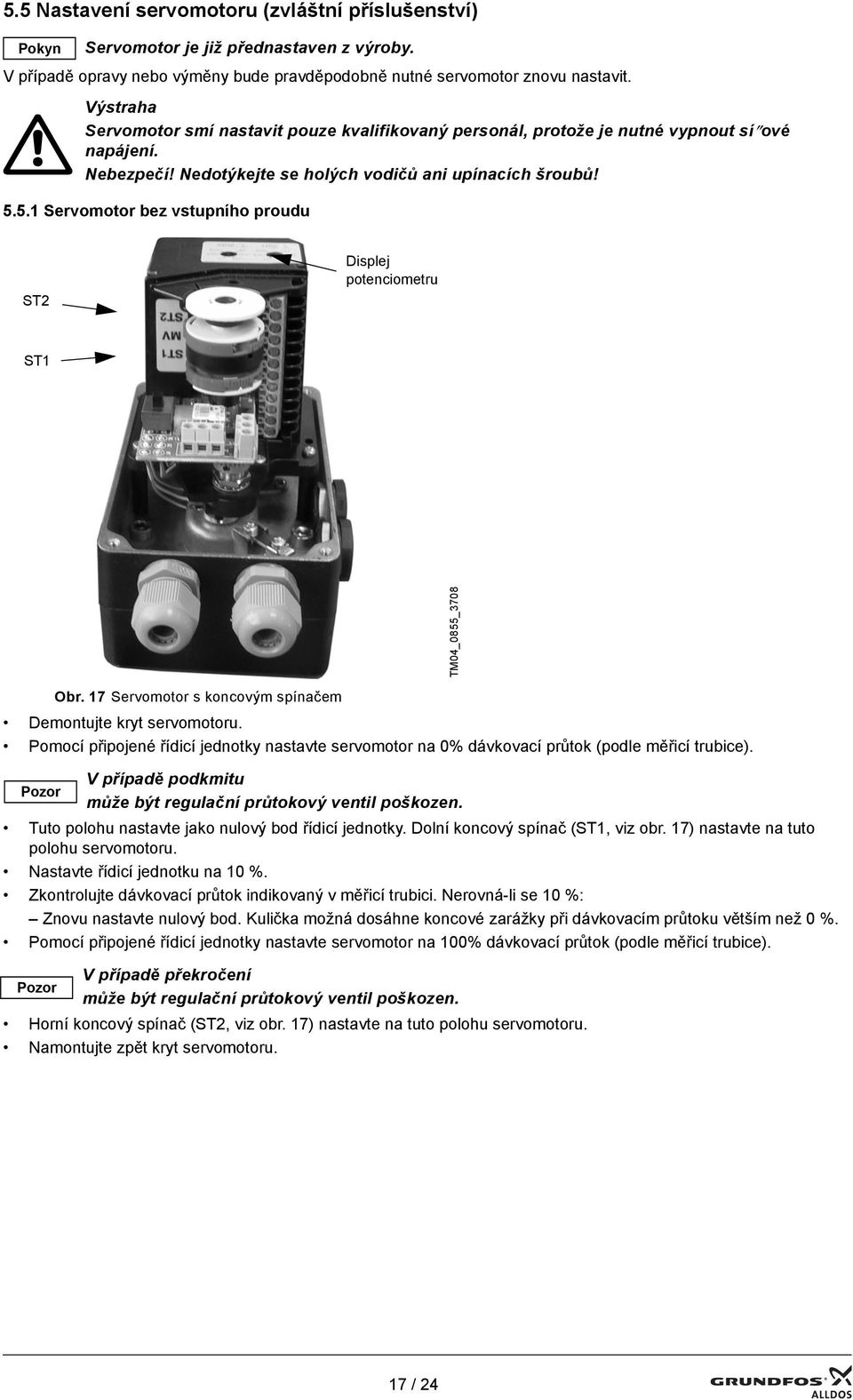

17 5.5 Nastavení servomotoru (zvláštní příslušenství) Pokyn Servomotor je již přednastaven z výroby. V případě opravy nebo výměny bude pravděpodobně nutné servomotor znovu nastavit. Servomotor smí nastavit pouze kvalifikovaný personál, protože je nutné vypnout sí ové napájení. Nebezpečí! Nedotýkejte se holých vodičů ani upínacích šroubů! Servomotor bez vstupního proudu ST2 Displej potenciometru ST1 TM04_0855_3708 Obr. 17 Servomotor s koncovým spínačem Demontujte kryt servomotoru. Pomocí připojené řídicí jednotky nastavte servomotor na 0% dávkovací průtok (podle měřicí trubice). Pozor V případě podkmitu může být regulační průtokový ventil poškozen. Tuto polohu nastavte jako nulový bod řídicí jednotky. Dolní koncový spínač (ST1, viz obr. 17) nastavte na tuto polohu servomotoru. Nastavte řídicí jednotku na 10 %. Zkontrolujte dávkovací průtok indikovaný v měřicí trubici. Nerovná-li se 10 %: Znovu nastavte nulový bod. Kulička možná dosáhne koncové zarážky při dávkovacím průtoku větším než 0 %. Pomocí připojené řídicí jednotky nastavte servomotor na 100% dávkovací průtok (podle měřicí trubice). Pozor V případě překročení může být regulační průtokový ventil poškozen. Horní koncový spínač (ST2, viz obr. 17) nastavte na tuto polohu servomotoru. Namontujte zpět kryt servomotoru. 17 / 24

18 5.5.2 Servomotor se vstupním proudem Pokyn Pro přesné nastavení je nezbytný zdroj proudu 4-20 ma. Demontujte kryt servomotoru. Připojte zdroj proudu 4-20 ma ke svorkám 8 a 10 a nastavte proud 4 ma. Není-li použit žádný zdroj: odpojte svorku 8. Pomocí potenciometru Ymin nastavte servomotor na 0% dávkovací průtok (podle měřicí trubice). 40% 60% 40% 60% 20% 80% 20% 80% 0% Ymin 100% 0% Ymax 100% TM Pozor Obr. 18 Displej potenciometru servomotoru V případě podkmitu může být regulační průtokový ventil poškozen. Nastavte dolní koncový spínač (ST1) na hodnotu nižší než Ymin. Zdroj proudu nastavte na 5,6 ma (což odpovídá 10 %). Tento a následující kroky vyžadují zdroj proudu. Zkontrolujte dávkovací průtok indikovaný v měřicí trubici. Nerovná-li se 10 %: Znovu nastavte nulový bod. Kulička možná dosáhne koncové zarážky při dávkovacím průtoku větším než 0 %. Nastavte zdroj proudu na 20 ma. Není-li použit žádný zdroj: připojte svorku 8 ke svorce 6. Pomocí potenciometru Ymax nastavte servomotor na 100% dávkovací průtok (podle měřicí trubice). Pozor V případě překročení může být regulační průtokový ventil poškozen. může být regulační průtokový ventil poškozen. Nastavte horní koncový spínač (ST2) na hodnotu nad Ymax. Namontujte zpět kryt servomotoru. 18 / 24

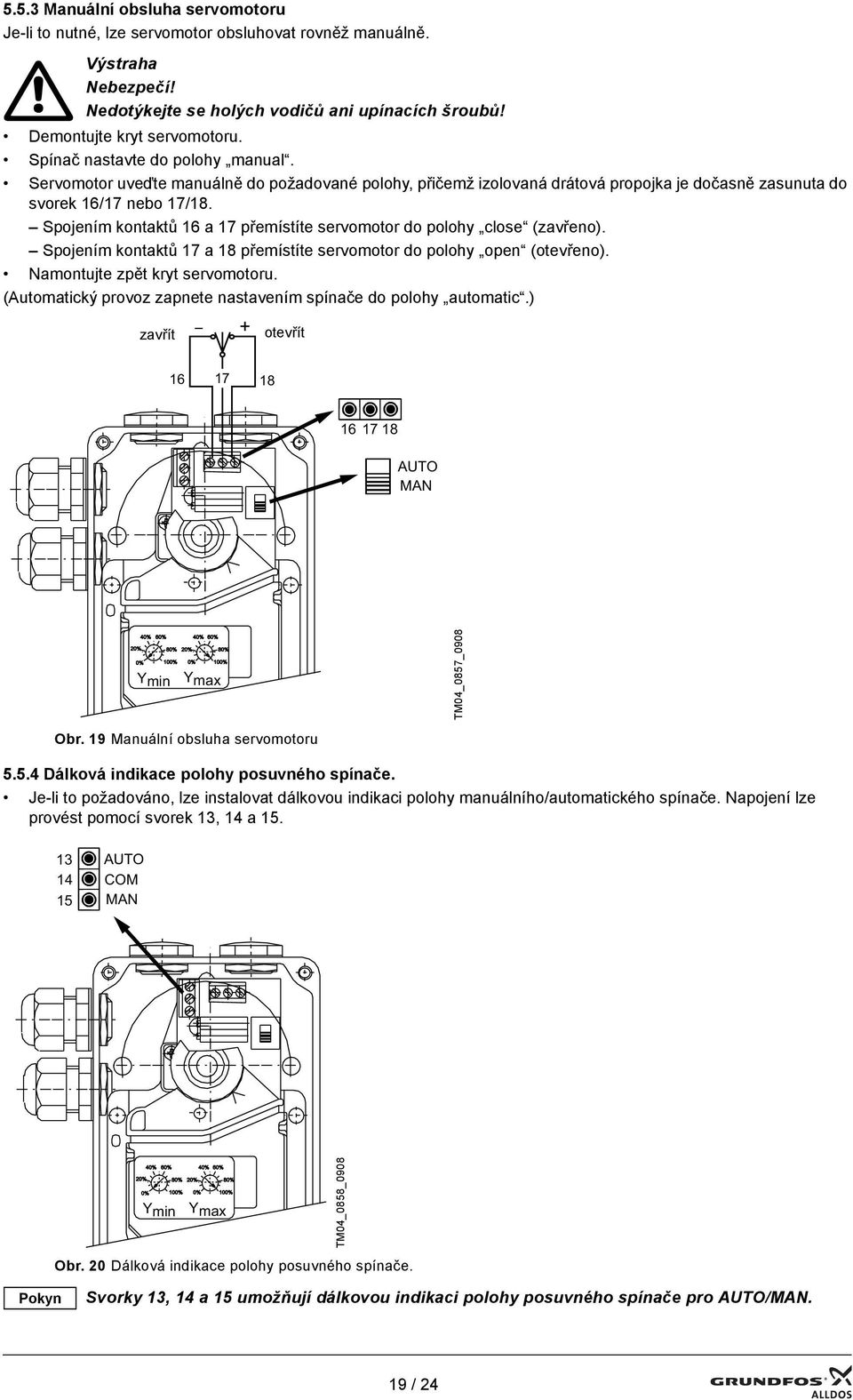

19 5.5.3 Manuální obsluha servomotoru Je-li to nutné, lze servomotor obsluhovat rovněž manuálně. Nebezpečí! Nedotýkejte se holých vodičů ani upínacích šroubů! Demontujte kryt servomotoru. Spínač nastavte do polohy manual. Servomotor uveďte manuálně do požadované polohy, přičemž izolovaná drátová propojka je dočasně zasunuta do svorek 16/17 nebo 17/18. Spojením kontaktů 16 a 17 přemístíte servomotor do polohy close (zavřeno). Spojením kontaktů 17 a 18 přemístíte servomotor do polohy open (otevřeno). Namontujte zpět kryt servomotoru. (Automatický provoz zapnete nastavením spínače do polohy automatic.) _ zavřít + otevřít AUTO MAN 40% 60% 40% 60% 20% 80% 20% 80% 0% 100% 0% 100% Ymin Y max TM04_0857_0908 Obr. 19 Manuální obsluha servomotoru Dálková indikace polohy posuvného spínače. Je-li to požadováno, lze instalovat dálkovou indikaci polohy manuálního/automatického spínače. Napojení lze provést pomocí svorek 13, 14 a AUTO COM MAN 40% 60% 40% 60% 20% 80% 20% 80% 0% 100% 0% 100% Ymin Y max TM04_0858_0908 Obr. 20 Dálková indikace polohy posuvného spínače. Pokyn Svorky 13, 14 a 15 umožňují dálkovou indikaci polohy posuvného spínače pro AUTO/MAN. 19 / 24

20 6. Náhradní díly Položky bez hvězdiček na výkresech obr. 21 a 22 jsou spučástí sady náhradních dílů. Položky s hvězdičkou mají samostatné objednací číslo. Doporučujeme mít některé sady náhradních dílů skladem, aby opotřebené díly mohly být v případě nutnosti rychle vyměněny TM * 25g, 40g, 3000g * 3000g * * zum Injektor to injector vers hydro-ejectéur Obr. 21 Rozložené schéma regulátoru dávkování 20 / 24

21 Položka Popis Objednací číslo Všechna čísla bez * Sada náhradních dílů pro VGA ( ) 8 * Hadicové připojení ( ) 1.3 * Těleso z PVC ( ) 1.4 * Kryt z PVC ( , VGA TM Obr. 22 Regulátor dávkování se servomotorem (zvláštní příslušenství) Položka Popis Objednací číslo Všechna čísla Sada náhradních dílů pro VGA ( ) 21 / 24

22 22 / 24

23 23 / 24
