NEKOVÉ PØEVODOVKY ØADA K

Transkript

1 NEKOVÉ PØEVODOVKY ØADA K Popis Znaèení Mazání a montá¾ní poloha Poloha svorkovnice Technická data Moment setrvaènosti Rozmìry Dvojitý vstup Omezovaè momentu s dutou høídelí Pøíslu¹enství Náhradní díly 37

2 3.1 Popis Pøevodovky KC jsou extrémnì lehké díky kompaktním skøíním, které jsou u velikostí 90 a 110 litinové a u velikostí hliníkové. Tato øada nabízí ¹iroký rozsah provedení s patkami a bez patek, co¾ je èiní velmi v¹estrannými pro pou¾ití v rùzných aplikacích. Øada K je dodávána pouze v provedení se vstupní pøírubou pro montá¾ elektromotoru. Provedení s plnou vstupní høídelí není k dispozici. neková høídel je vyrobena z ocelové slitiny a je brou¹ena. nekové kolo má litinový støed s bronzovým nálitkem. Litinové skøínì jsou modré RAL 5010, hliníkové jsou pískované. Jako standard je dodávána dutá výstupní høídel. K dispozici je ¹iroký sortiment pøíslu¹enství: druhý vstup, ku¾elíková lo¾iska na ¹nekovém kole, výstupní pøíruba, jednostranná nebo dvoustranná výstupní høídel, omezovaè momentu s dutou høídelí, zkrutová vzpìra, ochranný kryt duté výstupní høídele, ochranný kryt omezovaèe. 38

3 2.2 Znaèení Pøevodovka Typ vstupu Velikost Provedení Pøevodový pomìr Velikost motoru Montá¾ní poloha Omezovaè momentu Druhý vstup Výstupní høídel Zkrutová vzpìra nekové pøevodovky Provedení 39

4 2.3 Mazání nekové pøevodovky øady KC jsou dodávány se syntetickou olejovou náplní PAG ISO VG320. V objednávce v¾dy specifikujte po¾adovanou montá¾ní polohu. Montá¾ní polohy Odvzdu¹òovací zátka Hladinová zátka Výpustná zátka Hliníkové skøínì velikostí 30, 40, 50, 63 a 75 mají pouze plnicí zátku. 40

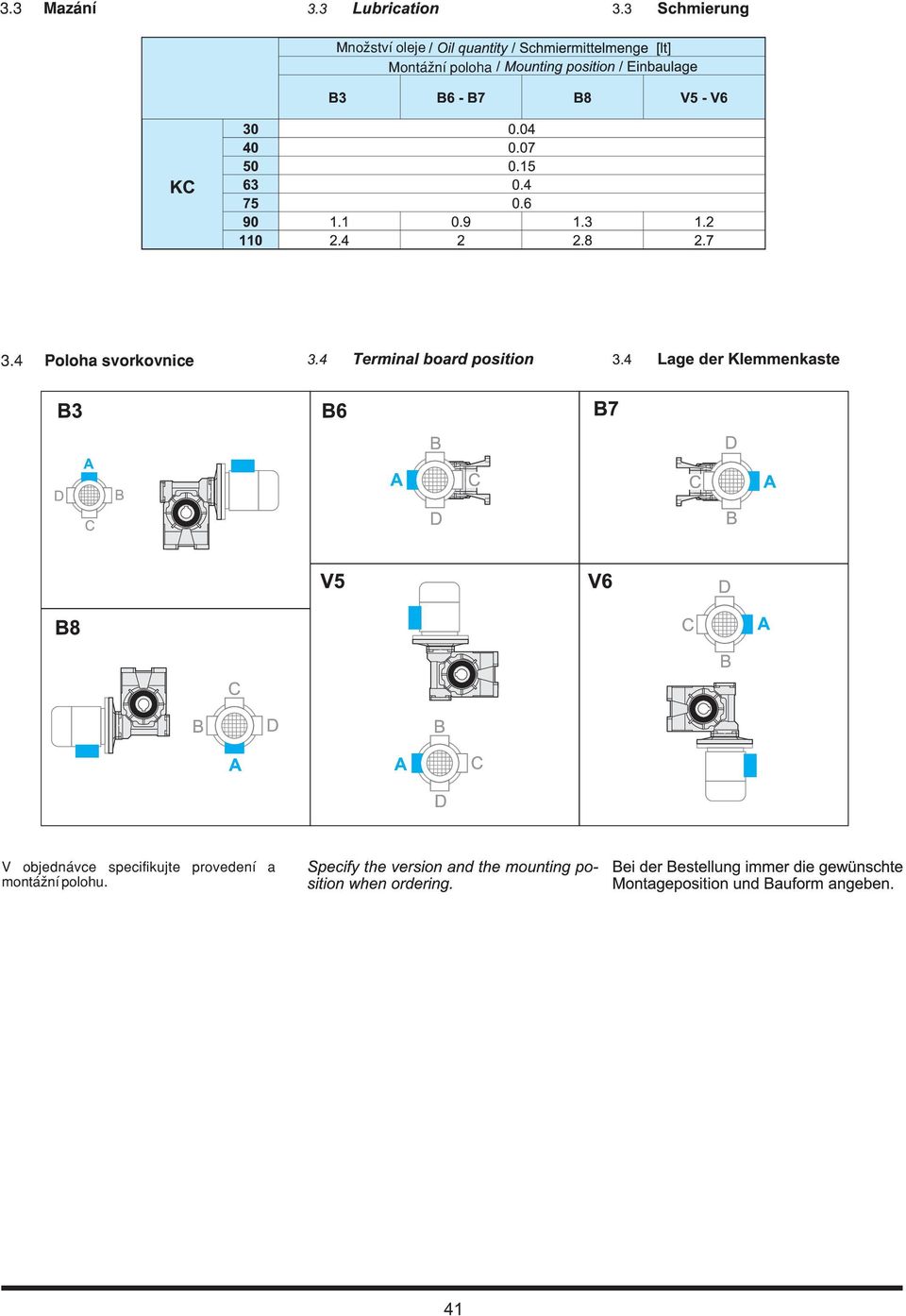

5 3.3 Mazání Mno¾ství oleje Montá¾ní poloha 3.4 Poloha svorkovnice V objednávce specifikujte provedení a montá¾ní polohu. 41

6 3.5 Technická data 42

7 3.5 Technická data * UPOZORNÌNÍ: Maximální povolený moment [T2M] musí být kalkulován za popu¾ití servis faktoru. T2M = T2 x FS, 43

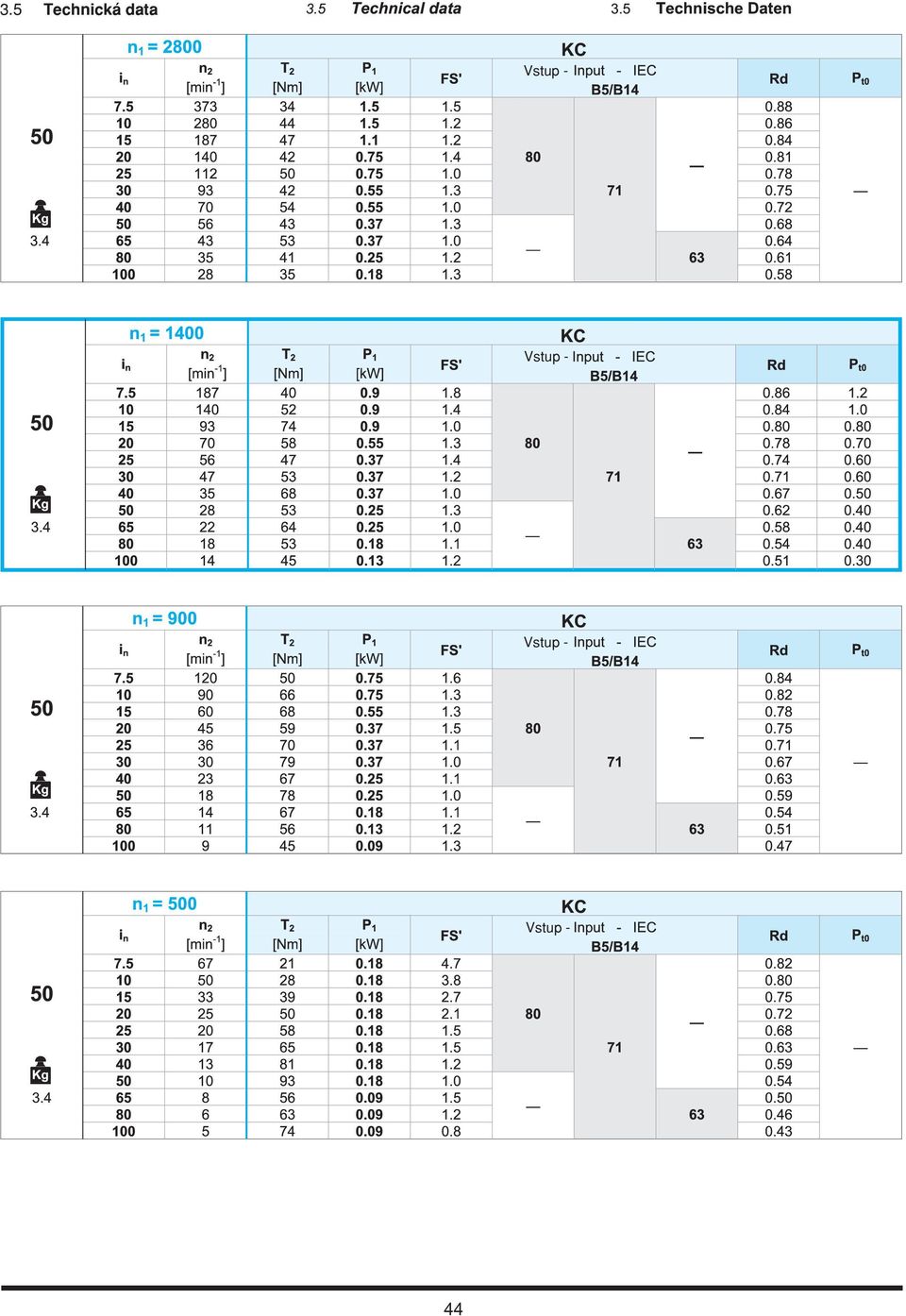

8 3.5 Technická data 44

9 3.5 Technická data 45

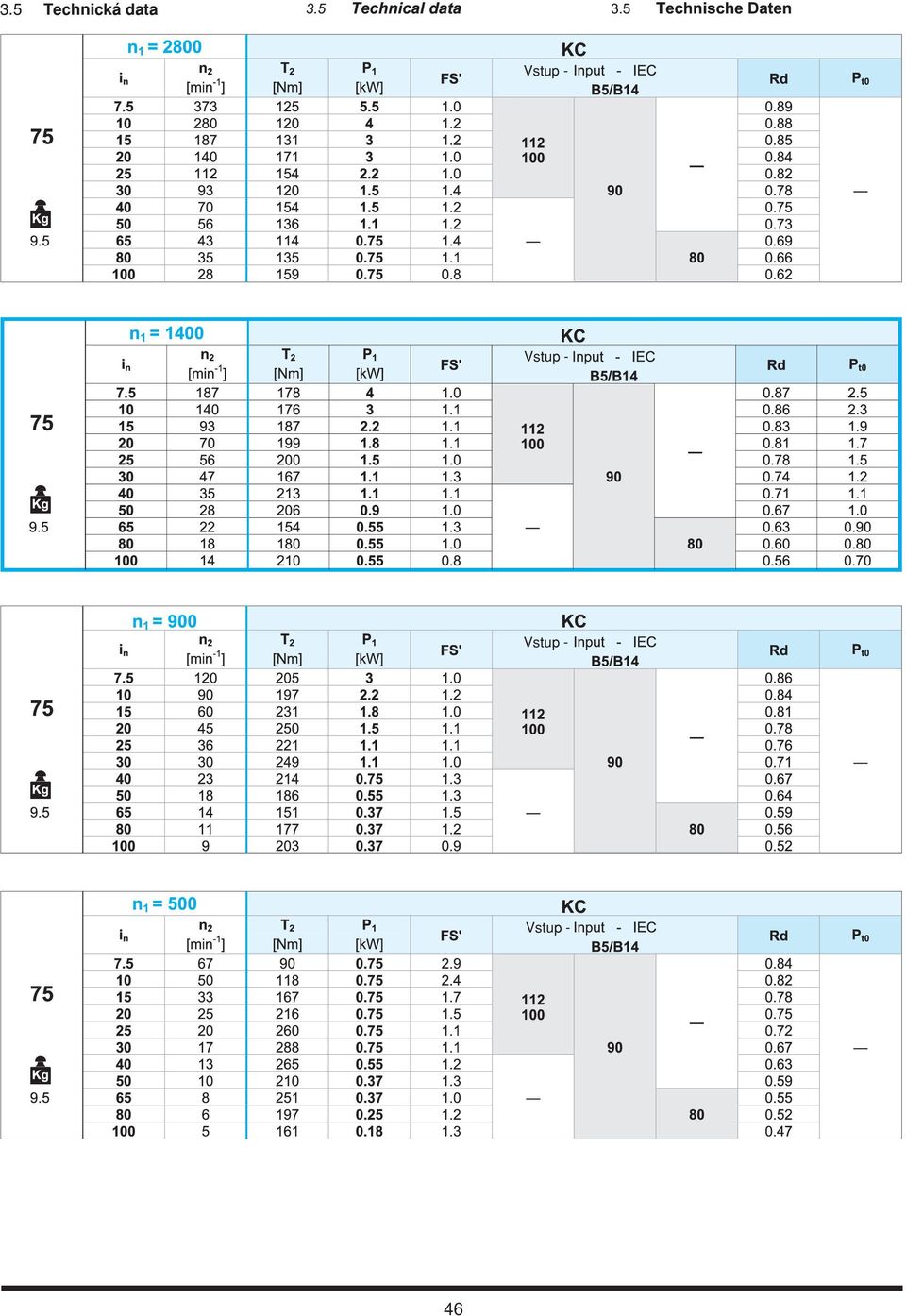

10 3.5 Technická data 46

11 3.5 Technická data 47

12 3.5 Technická data 48

13 3.6 Moment setrvaènosti [kg.cm 2] vzta¾eno ke vstupní høídeli 49

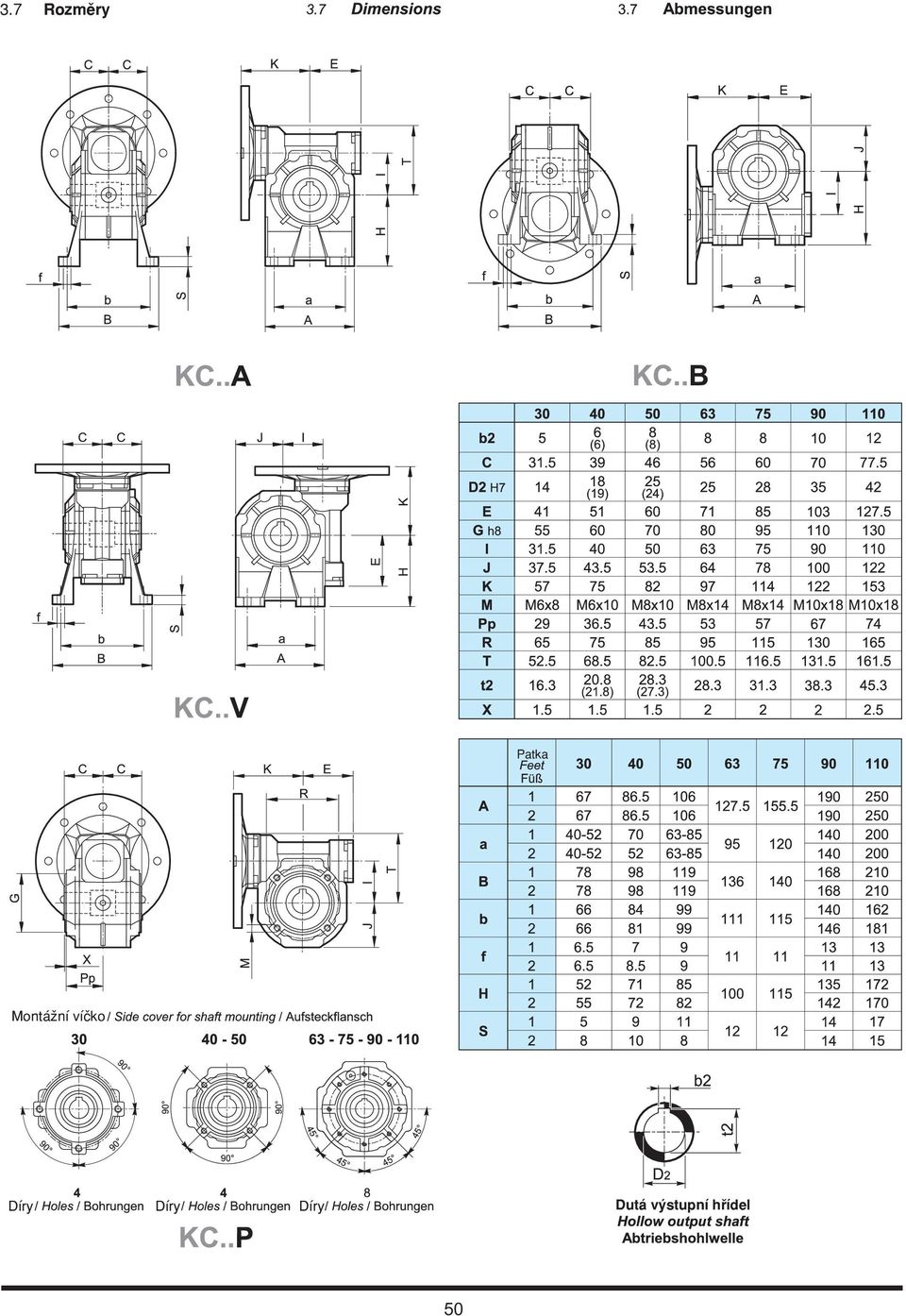

14 3.7 Rozmìry Patka Montá¾ní víèko Díry Díry Díry Dutá výstupní høídel 50

15 3.7 Rozmìry Pohled A 51

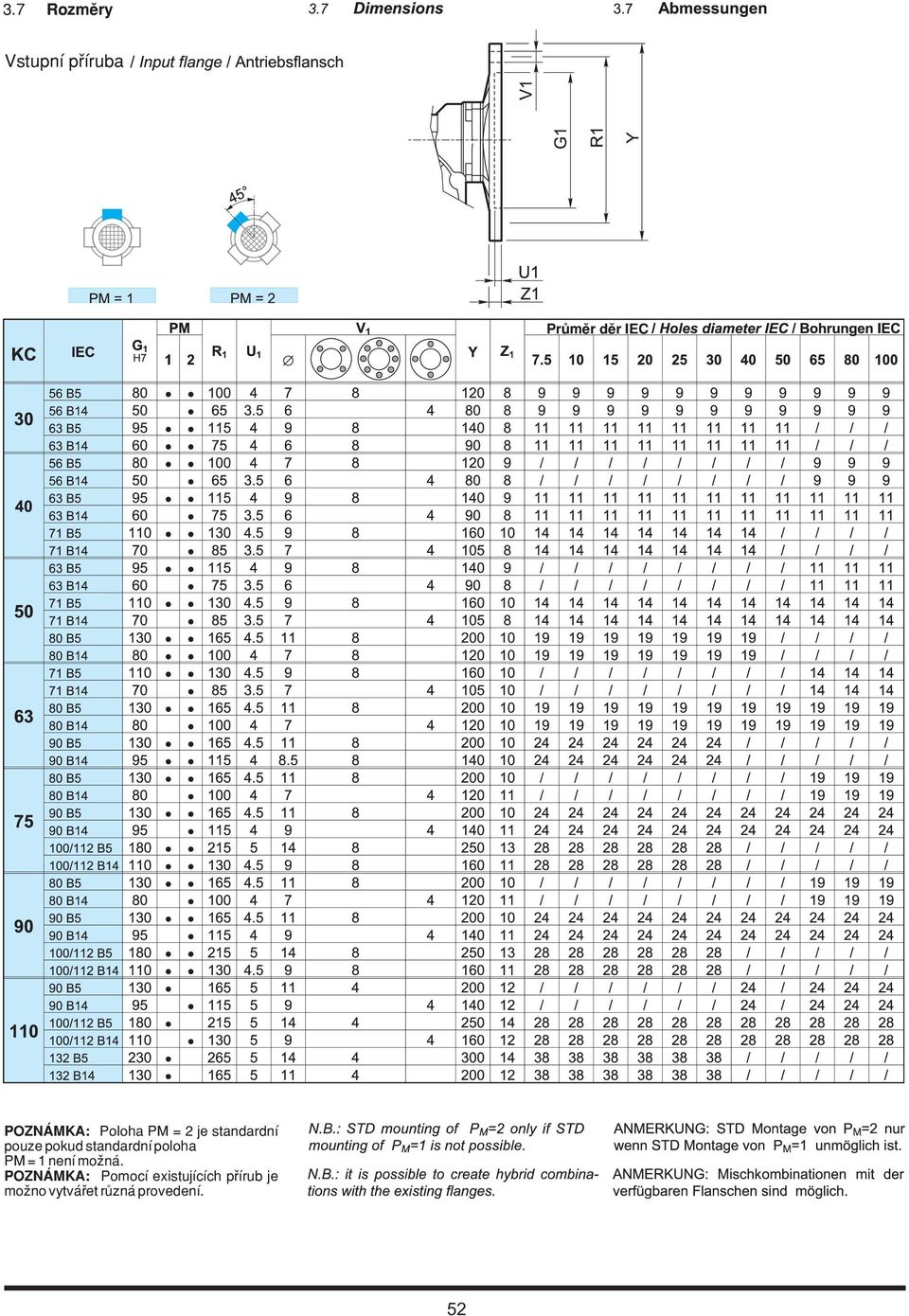

16 3.7 Rozmìry Vstupní pøíruba Prùmìr dìr IEC POZNÁMKA: Poloha PM = 2 je standardní pouze pokud standardní poloha PM = 1 není mo¾ná. POZNÁMKA: Pomocí existujících pøírub je mo¾no vytváøet rùzná provedení. 52

17 3.8 Dvojitý vstup (dvojitá vstupní høídel) 3.9 Omezovaè momentu Pou¾ití omezovaèe momentu je doporuèeno kdy je potøeba pro dané zaøízení omezit pøená¹ený kroutící moment za úèelem ochrany stroje a/nebo ochrany pøevodovky pøed neoèekávaným pøetí- ¾ením které mù¾e pøevodovku po¹kodit. Omezovaè je vybaven dutou høídelí a tøecími lamelami. Je integrován v pøevodovce, tak¾e nezabírá prostor. Je navr¾en pro práci v oleji a nepodléhá opotøebení, leda¾e by byl vystaven dlouhodobému prokluzu (nastává kdy¾ pøená¹ený moment je vy¹¹í ne¾ nastavený moment prokluzu). Natavení se provádí pomocí samojistící matice která stlaèuje 4 talíøové pru¾iny, ulo¾ené v sérii. Omezovaè nelze pou¾ít: provedení pøevodovky s ku¾elíkovými lo¾isky na výstupu dlouhodobý provoz v prokluzu Následující tabulka uvádí hodnoty prokluzového momentu M2S v závislosti na poètu otáèek matice. Tolerance nastavení v klidovém stavu je 10%. Za chodu velikost prokluzového momentu závisí na prùbìhu pøetí¾ení. Tento moment je vìt¹í pokud zatí¾ení roste plynule ne¾ pokud dochází k náhlým rázùm. K proklouznutí dojde pokud je nastavená hodnota pøekroèena. Koeficient tøení se mìní ze statického na dynamický a pøenositelný moment klesá cca. o 30%. Je proto vhodné zaøízení zastavit a spustit s nastavenými parametry 53

18 Prokluzový moment není konstantní po celou dobu ¾ivotnosti pøevodovky. Obvykle klesá s poètem a délkou prokluzù. Z tohoto dùvodu je nutné kontrolovat nastavení v pravidelných intervalech, obzvlá¹tì bìhem doby zábìhu. Pokud je vy¾adována nízká kalibraèní chyba, je nezbytné otestovat pøená¹ený moment pøímo na provozovaném zaøízení. Pøevodovka je dodávána s omezovaèem nastaveným na hodnotu T2M uvedenou v katalogu, pokud není v objednávce specifikováno jinak. Poèet otáèek matice Uspoøádání pru¾in V SÉRII (min. moment, max. citlivost) Na po¾adavek Provedení s omezovaèem výkonu je dodáváno bez výstupní høídele 54

19 3.10 Pøíslu¹enství Výstupní høídel Jednostranná výstupní høídel Dvoustranná výstupní høídel Zkrutová vzpìra Ochraný kryt Dutá høídel Omezovaè momentu Dal¹í provedení Ku¾elíková lo¾iska na ¹nekovém kole 55

20 3.11 Náhradní díly Lo¾iska Olejová tìsnìní Olejové zátky 56
