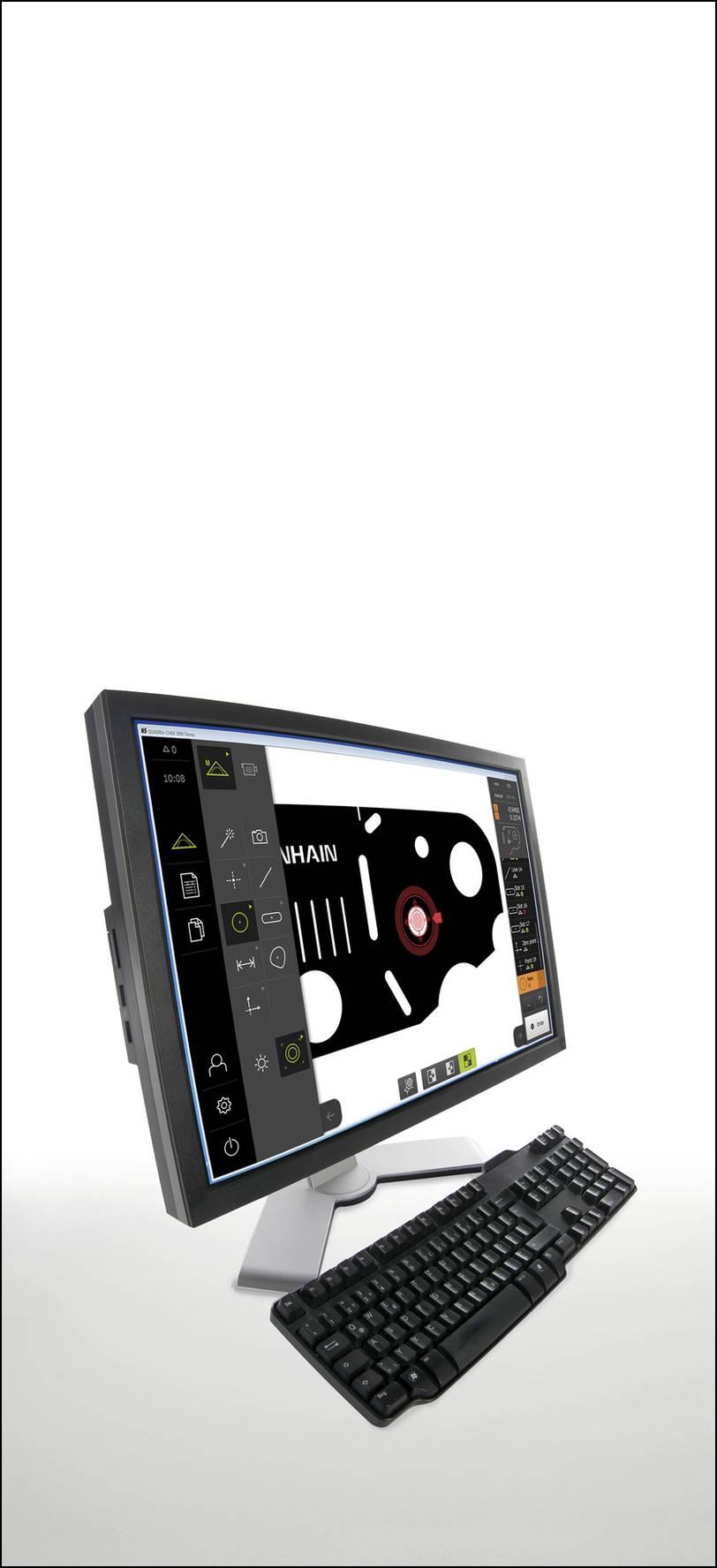

1 QUADRA-CHEK 000 Demo Uživatelská příručka Vyhodnocovací elektronika Česky (cs) 01/2018

2 Obsah Obsah 1 Základy Instalace programu...11 Všeobecná obsluha Konfigurace softwaru Rychlý start ScreenshotClient Rejstřík Seznam obrázků

3 Obsah 1 Základy Přehled Informace o produktu Demo-software pro předvedení funkcí přístroje...8 Rozsah funkcí demo-softwaru Používání ke stanovenému účelu Použití v rozporu se stanoveným účelem Pokyny pro čtení dokumentace Textová označení... 9 Instalace programu Přehled Stáhnout instalační soubor Požadavky na systém QUADRA-CHEK 000 Demo instalovat pod Microsoft Windows QUADRA-CHEK 000 Demo odinstalovat...15

4 Obsah Všeobecná obsluha Přehled Obsluha pomocí dotykové obrazovky a zadávacích zařízení Hlavní ovládací prvky a funkce Klávesnice na obrazovce QUADRA-CHEK 000 Demo start a ukončení Dotyková obrazovka a zadávací zařízení...18 Gesta a operace s myší Spustit QUADRA-CHEK 000 Demo...24 Ukončit QUADRA-CHEK 000 Demo...25 Přihlášení a odhlášení uživatele Přihlášení uživatele Odhlášení uživatele Nastavení jazyka Uživatelské rozhraní Práce v pracovním prostoru Uživatelské rozhraní po Spuštění Hlavní menu uživatelského rozhraní...29 Menu Měření... 1 Menu Měřicí protokol... 5 Menu Správa souborů...6 Menu Přihlášení uživatele...7 Menu Nastavení... 8 Menu Vypnout... 9 Ovládací prvky na pracovní ploše Posun výřezu obrazu Práce s Inspektorem Ovládací prvky Inspektora Obsluha měřicích nástrojů Měřicí nástroje...46 Práce s VED-měřicími nástroji...48

5 Obsah 4 5 Konfigurace softwaru Přehled Povolení licenčního klíče Kopírovat konfigurační soubor Načíst konfigurační data Nastavení jazyka (Volitelně) vyberte provedení produktu... 6 Rychlý start Přehled Provedení měření Vyrovnání měřeného objektu Měření prvků Mazání prvků...75 Zobrazení a zpracování naměřených výsledků Vytvořit Měřicí protokol...84 ScreenshotClient Přehled Informace o ScreenshotClient ScreenshotClientStart Konfigurovat ScreenshotClient pro snímání obrazovky Konfigurovat umístění uložení a název souboru snímků obrazovky...9 Konfigurace jazyka uživatelského rozhraní snímání obrazovek Vytvoření snímků obrazovek ScreenshotClient ukončit Rejstřík Seznam obrázků

6

7 1 Základy

8 1 Základy Přehled 1.1 Přehled Tato kapitola obsahuje informace o výrobku a o tomto návodu. 1.2 Informace o produktu Demo-software pro předvedení funkcí přístroje QUADRA-CHEK 000 Demo je software, který lze nainstalovat samostatně v počítači. Pomocí QUADRA-CHEK 000 Demo se můžete seznámit s funkcemi přístroje, testovat je nebo předvádět Rozsah funkcí demo-softwaru Kvůli chybějícímu hardwarovému prostředí nemají funkce demo-softwaru plnou funkčnost přístroje. Pomocí QUADRA-CHEK 000 Demo můžete testovat nebo předvádět následující funkce: "Provedení měření" "Zobrazení a zpracování naměřených výsledků" "Vytvořit Měřicí protokol" Pomocí QUADRA-CHEK 000 Demo nemůžete testovat nebo předvádět následující funkce: Připojení měřicích přístrojů Připojení kamery Řízení osvětlení Připojení síťové jednotky Připojení velkokapacitního paměťového zařízení USB Připojení tiskárny 8

9 1 Základy Používání ke stanovenému účelu 1. Používání ke stanovenému účelu Přístroje řady QUADRA-CHEK 000 jsou vysoce kvalitní digitální vyhodnocovací elektronické přístroje pro snímání obrysových prvků ve 2D a ve D v metrologických aplikacích. Tato zařízení se většinou používají v měřicích strojích, profilových projektorech a video měřicích strojích. QUADRA-CHEK 000 Demo je softwarový produkt k předvedení základních funkcí zařízení řady QUADRA-CHEK 000. QUADRA-CHEK 000 Demo smí se používat výhradně k předvádění, vzdělávání nebo výcviku. 1.4 Použití v rozporu se stanoveným účelem QUADRA-CHEK 000 Demo je určen pouze pro použití podle určeného účelu. Použití k jiným účelům je zakázáno, zejména: pro výrobní účely na výrobních systémech jako součást výrobních systémů 1.5 Pokyny pro čtení dokumentace Přejete si změnu nebo jste zjistili chybu? Neustále se snažíme o zlepšování naší dokumentace pro Vás. Pomozte nám přitom a sdělte nám prosím vaše návrhy na změny na tuto ovou adresu: userdoc@heidenhain.de 1.6 Textová označení V tomto návodu se používají následující textová označení: Zobrazení Význam označuje určitý krok akce a výsledek akce Příklad: Klepněte na OK Hlášení se uzavře označuje výčet Příklad: Rozhraní TTL Rozhraní EnDat... tučně označuje nabídky, indikace a softwarová tlačítka Příklad: Klepněte na Vypnout Operační systém se vypne. Vypněte přístroj síťovým vypínačem. 9

10

11 2 Instalace programu

12 2 Instalace programu Přehled 2.1 Přehled Tato kapitola obsahuje všechny informace potřebné pro stažení QUADRA-CHEK 000 Demo a instalaci do počítače podle určeného účelu. 2.2 Stáhnout instalační soubor Předtím než můžete Demo nainstalovat do počítače, musíte stáhnout instalační soubor z portálu HEIDENHAIN. Ke stažení instalačního souboru z portálu HEIDENHAIN potřebujete přístupové oprávnění ke složce v portálu Software v adresáři příslušného produktu. Pokud nemáte přístupové oprávnění ke složce v portálu Software, můžete požádat o přístup u svého kontaktního partnera fy HEIDENHAIN. Aktuální verze QUADRA-CHEK 000 Demo je ke stažení zde: Přejděte do složky se staženými soubory vašeho prohlížeče Rozbalte stažený soubor s koncovkou.zip do dočasné složky Do této složky se rozbalí tyto soubory: Instalační soubor s příponou.exe Soubor DemoBackup.mcc 2. Požadavky na systém Pokud chcete QUADRA-CHEK 000 Demo nainstalovat do počítače, musí systém splňovat následující požadavky: Microsoft Windows 7 a vyšší doporučené rozlišení obrazovky minimálně

13 2 Instalace programu QUADRA-CHEK 000 Demo instalovat pod Microsoft Windows 2.4 QUADRA-CHEK 000 Demo instalovat pod Microsoft Windows Přejděte do dočasné složky, kam jste rozbalili stažený soubor s koncovkou.zip Další informace: "Stáhnout instalační soubor", Stránka 12 Spusťte instalační soubor s koncovkou.exe Otevře se průvodce instalací: Obrázek 1: Průvodce instalací Klikněte na Next V tomto kroku instalace License Agreement přijměte licenční podmínky Klikněte na Next V tomto kroku instalace Select Destination Location navrhuje průvodce instalací místo k uložení. Doporučuje se zachovat navržené místo uložení. V kroku instalace Select Destination Location zvolte místo uložení, kam se má QUADRA-CHEK 000 Demo uložit Klikněte na Next V kroku instalace Select Components se standardně instaluje také program ScreenshotClient. Pomocí ScreenshotClient můžete vytvářet snímky aktivní obrazovky vašeho zařízení. Když chcete instalovat ScreenshotClient V kroku instalace Select Components neprovádějte žádné změny výchozího nastavení Další informace: "ScreenshotClient", Stránka 89 V kroku instalaceselect Components: Zvolte způsob instalace Aktivujte/deaktivujte opci Screenshot Utility 1

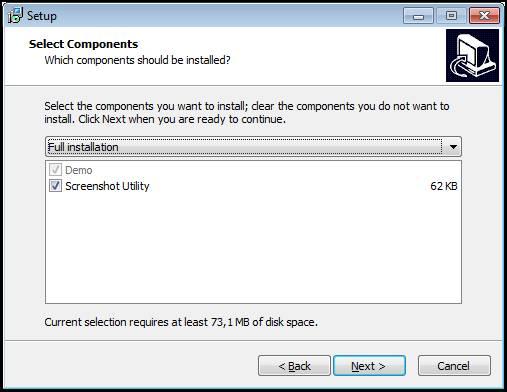

14 2 Instalace programu QUADRA-CHEK 000 Demo instalovat pod Microsoft Windows Obrázek 2: Průvodce instalací s aktivovanou opcí Demo softwaru a Screenshot Utility Klikněte na Next V kroku instalace Select Start Menu Folder zvolte místo uložení, kde se má vytvořit složka nabídky Start Klikněte na Next V kroku instalace Select Additional Tasks přijměte/odmítněte opci Desktop icon Klikněte na Next Klikněte na Install Spustí se instalace, indikátor zobrazuje průběh instalace Po úspěšné instalaci zavřete průvodce instalací pomocí Finish Program jste úspěšně nainstalovali na svůj počítač. 14

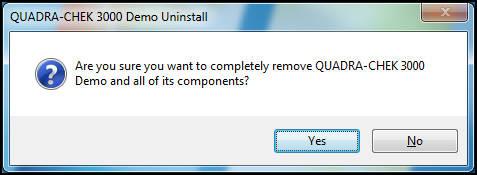

15 2 Instalace programu QUADRA-CHEK 000 Demo odinstalovat 2.5 QUADRA-CHEK 000 Demo odinstalovat Otevřete ve Windows postupně: Start Všechny programy HEIDENHAIN QUADRA-CHEK 000 Demo Ťukněte na Uninstall Otevře se průvodce odinstalováním: Obrázek : Průvodce odinstalováním Ťukněte na Ja Spustí se odinstalování, indikátor zobrazuje průběh Po úspěšném odinstalování zavřete průvodce odinstalováním pomocí OK Program jste úspěšně odinstalovali ze svého počítače 15

16

17 Všeobecná obsluha

18 Všeobecná obsluha Přehled.1 Přehled Tato kapitola popisuje uživatelské rozhraní a ovládání jakož i základní funkce QUADRA-CHEK 000 Demo..2 Obsluha pomocí dotykové obrazovky a zadávacích zařízení.2.1 Dotyková obrazovka a zadávací zařízení Obsluha ovládacích prvků v uživatelském rozhraní od QUADRA-CHEK 000 Demo se provádí pomocí dotykové obrazovky nebo připojené myši. K zadání dat můžete použít klávesnici na dotykové obrazovce nebo připojenou klávesnici. 18

19 Všeobecná obsluha Obsluha pomocí dotykové obrazovky a zadávacích zařízení.2.2 Gesta a operace s myší Chcete-li aktivovat ovládací prvky uživatelského rozhraní, přepnout je nebo přesunout, můžete použít dotykovou obrazovku od QUADRA-CHEK 000 Demo nebo myš. Ovládání dotykové obrazovky a myši probíhá gesty. Gesta pro ovládání dotykové obrazovky se mohou lišit od gest používaných k ovládání myši. Pokud jsou gesta pro ovládání dotykové obrazovky a myši rozdílná, popisuje tato příručka obě možnosti ovládání jako alternativní kroky. Alternativní kroky ovládání dotykové obrazovky a myši jsou označeny následujícími symboly: Ovládání pomocí dotykové obrazovky Ovládání pomocí myši Následující přehled popisuje různá gesta pro ovládání dotykové obrazovky a myši: Kliknutí označuje krátký dotyk na dotykové obrazovce označuje jeden stisk levého tlačítka myši Kliknutí spouští mezi jiným následující činnosti Volba nabídek, prvků nebo parametrů Zadávání znaků z klávesnice na obrazovce Zavření dialogu V menu Měření zobrazit/skrýt hlavní nabídku V menu Měření zobrazit/skrýt inspektora Držení označuje delší dotyk na dotykové obrazovce označuje jednotlivý stisk a navazující podržení levého tlačítka myši Držení spouští mezi jiným následující činnosti Rychlá změna hodnot ve vstupních políčkách s tlačítky Plus a Mínus Tažení označuje pohyb prstem přes dotykovou obrazovku, kde alespoň počátek je jednoznačně definován 19

20 Všeobecná obsluha Obsluha pomocí dotykové obrazovky a zadávacích zařízení Tažení označuje jednotlivé stisknutí a podržení levého tlačítka myši se současným pohybem myší; nejméně počáteční bod pohybu je jednoznačně definován Tažení spouští mezi jiným následující činnosti Rolování v seznamech a textech Polohování nástrojů Otevření dialogu Detaily v Inspektoru Tažení dvěma prsty označuje pohyb dvěma prsty přes dotykovou obrazovku, kde alespoň počátek je jednoznačně definován označuje jednotlivé stisknutí a podržení pravého tlačítka myši se současným pohybem myší; nejméně počáteční bod pohybu je jednoznačně definován Tažení dvěma prsty spouští následující akci V menu Měření posunout výřez obrázku v rámci zorného pole kamery Další informace: "Posun výřezu obrazu", Stránka 42 20

21 Všeobecná obsluha Hlavní ovládací prvky a funkce. Hlavní ovládací prvky a funkce Následující ovládací prvky umožňují konfiguraci a ovládání přes dotykovou obrazovku nebo zadávací zařízení...1 Klávesnice na obrazovce Klávesnicí na obrazovce lze zadávat text do zadávacích políček uživatelského rozhraní. V závislosti na zadávacím políčku se zobrazí numerická nebo alfanumerická klávesnice. Chcete-li zadat hodnotu, klepněte do zadávacího políčka Zadávací políčko se zvýrazní Zobrazí se obrazovková klávesnice Zadejte text nebo čísla Správnost zadání v zadávacím políčku je případně indikována zeleným zaškrtnutím. Neúplné zadání nebo zadání chybné hodnoty je případně indikováno červeným vykřičníkem. Zadávání pak nelze ukončit K převzetí hodnot potvrďte zadání s RET Hodnoty se zobrazí Obrazovková klávesnice zmizí 21

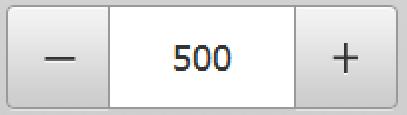

22 Všeobecná obsluha Hlavní ovládací prvky a funkce Zadávací políčka s tlačítky Plus a Mínus Tlačítky Plus + a Mínus na obou stranách čísla je možné hodnotu čísla upravit. Klepejte na + nebo -, dokud se nezobrazí požadovaná hodnota. Podržením + nebo - lze hodnoty měnit rychleji Zvolená hodnota se zobrazí. Přepínač Přepínačem lze přepínat mezi dvěma funkcemi. Klepněte na požadovanou funkci Aktivní funkce bude zobrazena zeleně Neaktivní funkce bude zobrazena světle-šedě Posuvný přepínač Posuvným přepínačem povolíte nebo zakážete funkci. Přetáhněte posuvný přepínač do požadované pozice nebo na něj klepněte. Funkce se aktivuje nebo deaktivuje Posuvník Posuvníkem můžete plynule měnit hodnoty. Přetáhněte posuvník do požadované pozice Nastavená hodnota se zobrazí graficky nebo v procentech Rozevírací seznam Tlačítka rozevíracích seznamů jsou označeny trojúhelníčkem směřujícím dolů. Klepněte na tlačítko Rozevírací seznam se otevře Aktivní záznam je označen zeleně Klepněte na požadovaný záznam Požadovaný záznam se převezme 22

23 Všeobecná obsluha Hlavní ovládací prvky a funkce Zpět Poslední krok vykonaný tlačítkem lze vrátit zpět. Již provedené postupy nelze vrátit zpět. Klepněte na Zpět Poslední krok bude vrácen zpět. Přidat Chcete-li přidat další prvek, klepněte na Přidat Nový prvek bude přidán Zavřít Chcete-li zavřít dialog, klepněte na Zavřít. Potvrdit Chcete-li zavřít určitou akci, klepněte na Potvrdit. Zpět Klepnutím na Zpět se vrátíte do nadřazené úrovně ve struktuře menu 2

24 Všeobecná obsluha QUADRA-CHEK 000 Demo start a ukončení.4 QUADRA-CHEK 000 Demo start a ukončení.4.1 Spustit QUADRA-CHEK 000 Demo Předtím, než můžete použít QUADRA-CHEK 000 Demo, musíte provést kroky ke konfiguraci softwaru Klepněte na pracovní plochu systému Windows QUADRA-CHEK 000 Demo nebo Otevřete ve Windows postupně: Start Všechny programy HEIDENHAIN QUADRA-CHEK 000 Demo K dispozici jsou dva spustitelné soubory s různými režimy zobrazení: QUADRA-CHEK 000 Demo: spustí se v okně ve Windows QUADRA-CHEK 000 Demo (Celá obrazovka): Spustí se v režimu celé obrazovky Klepněte na QUADRA-CHEK 000 Demo nebo QUADRA-CHEK 000 Demo (celá obrazovka) QUADRA-CHEK 000 Demo spustí v pozadí výstupní okno. Výstupní okno není pro ovládání relevantní a po ukončení QUADRA-CHEK 000 Demo se opět uzavře QUADRA-CHEK 000 Demo spustí uživatelské rozhraní s menu pro přihlášení uživatele Obrázek 4: Menu Přihlášení uživatele 24

25 Všeobecná obsluha QUADRA-CHEK 000 Demo start a ukončení.4.2 Ukončit QUADRA-CHEK 000 Demo Klepněte v hlavní nabídce na Vypnout Klepněte na Vypnout QUADRA-CHEK 000 Demo se ukončí Ukončete také QUADRA-CHEK 000 Demo v okně Microsoft Windows pomocí menu Vypnout. Pokud ukončíte okno Microsoft Windows přes Zavřít, tak se všechna nastavení ztratí. 25

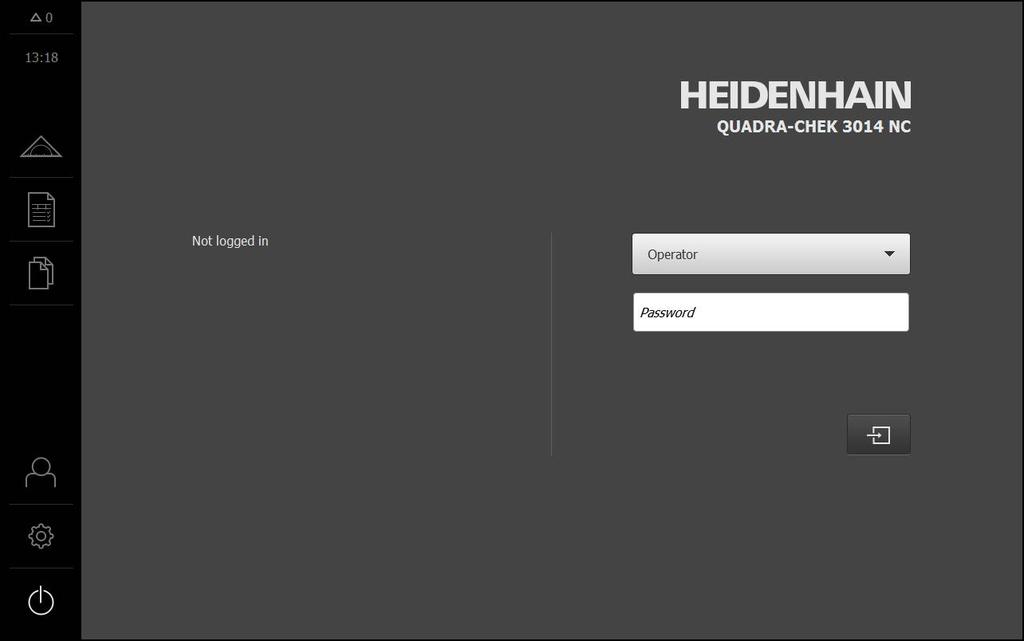

26 Všeobecná obsluha Přihlášení a odhlášení uživatele.5 Přihlášení a odhlášení uživatele V nabídce Přihlášení uživatele se na přístroji přihlašujete a odhlašujete jako uživatel. K přístroji může být přihlášen pouze jeden uživatel. Přihlášený uživatel se zobrazí. Pro přihlášení nového uživatele se musí přihlášený uživatel odhlásit. Přístroj je vybaven několika úrovněmi oprávnění, které definují rozsáhlou nebo omezenou správu a obsluhu uživatelem..5.1 Přihlášení uživatele Ťukněte v hlavní nabídce na Přihlášení uživatele V rozbalovacím seznamu zvolte uživatele OEM Klepněte do zadávacího políčka Heslo Zadejte heslo "oem" uživatele OEM Pokud se heslo neshoduje se standardním nastavením, musíte ho zjistit u seřizovače (Setup) nebo u výrobce stroje (OEM). Pokud již není heslo známé, obraťte se na místní servisní středisko fy HEIDENHAIN. Zadání potvrďte s RET. Klepněte na Přihlásit Uživatel se přihlásí a zobrazí se menu Měření.5.2 Odhlášení uživatele Ťukněte v hlavní nabídce na Přihlášení uživatele Klepněte na Odhlásit Uživatel bude odhlášen Všechny funkce hlavního menu kromě Vypnutí jsou vypnuté Přístroj se může znovu použít až po odhlášení uživatele 26

27 Všeobecná obsluha Nastavení jazyka.6 Nastavení jazyka Jazykem uživatelského rozhraní ve stavu při expedici je angličtina. Uživatelské rozhraní můžete nastavit na požadovaný jazyk. Klepněte v hlavní nabídce na Nastavení. Klepněte na Uživatel Přihlášený uživatel se označí zaškrtnutím. Vyberte přihlášeného uživatele Vybraný jazyk uživatele se v rozevíracím seznamu Jazyk zobrazí s odpovídající vlaječkou V rozevíracím seznamu Jazyk vyberte vlaječku požadovaného jazyka. Uživatelské rozhraní se zobrazí ve zvoleném jazyku. 27

28 Všeobecná obsluha Uživatelské rozhraní.7 Uživatelské rozhraní.7.1 Uživatelské rozhraní po Spuštění Uživatelské rozhraní po startu Když byl naposledy aktivovaný uživatel typu Operator s aktivním automatickým přihlášením uživatele, tak přístroj zobrazí po startu menu Měření s pracovním prostorem a Inspektorem. Pokud není povoleno automatické přihlášení uživatele, otevře přístroj nabídku Přihlášení uživatele. Další informace: "Menu Přihlášení uživatele", Stránka 7 28

29 Všeobecná obsluha Uživatelské rozhraní.7.2 Hlavní menu uživatelského rozhraní Uživatelské rozhraní s Softwarová opce QUADRA-CHEK 000 VED 1 2 Obrázek 5: Uživatelské rozhraní s Softwarová opce QUADRA-CHEK 000 VED 1 Indikační oblast Hlášení zobrazuje čas a počet uzavřených hlášení. 2 Hlavní nabídka s ovládacími prvky pro řízení a konfigurování přístroje 29

30 Všeobecná obsluha Uživatelské rozhraní Ovládací prvky hlavního menu Hlavní nabídka se zobrazuje nezávisle na aktivních softwarových opcích. Ovládací prvek Funkce Hlášení Zobrazí přehled všech zpráv a počet neuzavřených zpráv Měření Ruční měření, sestrojování nebo definování prvků pomocí měřicích programů a předdefinovaných geometrií Další informace: "Menu Měření", Stránka 1 Měřící protokol Vystavování a správa měřicích protokolů podle předloh Další informace: "Menu Měřicí protokol", Stránka 5 Správa souborů Správa souborů, které má přístroj k dispozici Další informace: "Menu Správa souborů", Stránka 6 Přihlášení uživatele Přihlášení a odhlášení uživatele Další informace: "Menu Přihlášení uživatele", Stránka 7 Nastavení Nastavení přístroje, jako např. zřizování uživatelů, konfigurování snímačů nebo aktualizace firmwaru Další informace: "Menu Nastavení", Stránka 8 Vypnutí Ukončení činnosti operačního systému nebo aktivování úsporného režimu Další informace: "Menu Vypnout", Stránka 9 0

31 Všeobecná obsluha Uživatelské rozhraní.7. Menu Měření Vyvolání Klepněte v hlavní nabídce na Měření Zobrazí se uživatelské rozhraní pro měření, konstruování a definování. Menu Měření s Softwarová opce QUADRA-CHEK 000 VED Obrázek 6: Menu Měření s Softwarová opce QUADRA-CHEK 000 VED 1 Paleta funkcí zahrnuje funkce Ruční měření a Definování. Zvolená funkce se zobrazí jako aktivní ovládací prvek. 2 Paleta snímačů obsahuje volitelné snímače, např. VED. Je viditelná pouze při aktivním opčním softwaru. Pracovní oblast zobrazuje např. živý (Live) obraz nebo zadávací oblast pro konstruování a definování prvků. 4 Inspektor obsahuje menu s rychlým přístupem, předběžný náhled polohy, náhled prvku a seznam prvků nebo kroků programu. Seznam prvků obsahuje změřené, zkonstruované nebo definované prvky. 5 V pracovní oblasti se zobrazují nastavení a ovládací prvky, závislé na nástroji nebo snímači. 6 Geometrická paleta obsahuje všechny geometrické prvky pro ruční měření, konstruování a definování. Geometrické prvky jsou částečně sdruženy do geometrických skupin. Zvolený geometrický prvek se zobrazí jako aktivní prvek. Rozsah geometrické palety je závislý na zvolené funkci. 7 Paleta nástrojů obsahuje měřidla, která jsou potřebná k provedení zvoleného měření. Paleta nástrojů je zobrazena, pouze když je v pracovní oblasti zobrazen živý obraz snímače VED. 8 Paleta osvětlení se zobrazuje pouze při aktivovaném opčním softwaru VED. 1

32 Všeobecná obsluha Uživatelské rozhraní Ovládací prvky palety funkcí Ruční měření Měření Definování Definovat Ovládací prvky palety senzorů Ovládací prvky palety snímačů jsou k dispozici pouze při aktivovaných softwarových opcích. Když je softwarová opce aktivní, zobrazí se. Při více softwarových opcích je možno mezi nimi vybírat. Video detekce hran (VED) 2

33 Všeobecná obsluha Uživatelské rozhraní Ovládací prvky palety geometrie Measure Magic Snímek Ovládací prvek Snímek je dostupný, pouze když je aktivní volitelný software QUADRA-CHEK 000 VED. Bod Point Rovinný Kružnice Kruhový oblouk Circle Drážka Slot Vzdálenost Arc Ellipse Elipsa Pravoúhelník Rectangle (Pravoúhelník) Úhel Angle (úhel) Distance (Vzdálenost) Nepravidelný tvar Nulový bod Zero point (Nulový bod) Zarovnání Alignment (Vyrovnání) Referenční rovina Ref. rovina Ovládací prvek Referenční rovina je k dispozici pouze při aktivované Z-ose. Paleta osvětlení Paleta osvětlení je k dispozici, pouze když je aktivní VEDsenzor.

34 Všeobecná obsluha Uživatelské rozhraní Ovládací prvky palety VED-nástrojů Ovládací prvky palety nástrojů jsou k dispozici pouze při aktivovaných softwarových opcích. Jsou zobrazeny pouze ve funkci Ruční měření, když je aktivované video rozpoznávání hran a např. v pracovní oblasti se nachází Liveobraz. Nitkový kříž Crosshair (Nitkový kříž) Zásobník Buffer (Zásobník) 4 Aktivní nitkový kříž Jednoduchá hrana Obrys Contour (Obrys) Kružnice Circle DXF Šablona DXF pattern (vzor)

35 Všeobecná obsluha Uživatelské rozhraní.7.4 Menu Měřicí protokol Vyvolání Ťukněte v hlavní nabídce na Měřicí protokol Zobrazí se uživatelské rozhraní pro zobrazení a vystavování měřicích protokolů. Stručný popis Obrázek 7: Nabídka Měřicí protokol Seznam standardních předloh Náhled zvolené předlohy Zobrazení informace ke zvolené předloze Seznam vlastních předloh V menu Měřicí protokol lze zvolit existující šablony protokolů a vytvořit vlastní šablony. Seznam vytvořených předloh je uveden v levém sloupci. Náhled zvolených předloh bude zobrazen v pravém sloupci. Ovládací prvky Ovládací prvek Stručný popis Kopírovat předlohu Otevření dialogu pro kopírování zvolené předlohy. Po editaci vlastností je možno kopii předlohy uložit pod novým názvem a editovat kopii. Editace předlohy Otevře režim editace vlastní vytvořené předlohy. Standardní předlohy nelze editovat. Přejmenovat předlohu Otevření dialogu pro přejmenování předlohy. Standardní předlohy nelze přejmenovat. Smazat výběr Otevření dialogu pro smazání vlastní vytvořené předlohy. Standardní předlohy nelze smazat. 5

36 Všeobecná obsluha Uživatelské rozhraní.7.5 Menu Správa souborů Vyvolání Ťukněte v hlavní nabídce na Správa souborů Zobrazí se uživatelské rozhraní správy souborů Stručný popis 1 2 Obrázek 8: Menu Správa souborů 1 Seznam dostupných paměťových míst 2 Seznam složek ve zvoleném paměťovém místě Nabídka Správa souborů zobrazuje přehled souborů uložených v paměti přístroje. 6

37 Všeobecná obsluha Uživatelské rozhraní.7.6 Menu Přihlášení uživatele Vyvolání Ťukněte v hlavní nabídce na Přihlášení uživatele Zobrazí se uživatelské rozhraní pro přihlášení a odhlášení uživatele Stručný popis 1 2 Obrázek 9: Menu Přihlášení uživatele 1 Indikace přihlášeného uživatele 2 Přihlášení uživatele Nabídka Přihlášení uživatele zobrazí přihlášeného uživatele v levém sloupci. Přihlášení nového uživatele bude zobrazeno v pravém sloupci. Pro přihlášení nového uživatele se musí přihlášený uživatel odhlásit. Další informace: "Přihlášení a odhlášení uživatele", Stránka 26 7

38 Všeobecná obsluha Uživatelské rozhraní.7.7 Menu Nastavení Vyvolání Klepněte v hlavní nabídce na Nastavení. Zobrazí se uživatelské rozhraní nastavení přístroje Stručný popis 1 2 Obrázek 10: Menu Nastavení 1 Seznam možností nastavení 2 Seznam parametrů nastavení Menu Nastavení ukáže všechny možnosti konfigurace přístroje. Pomocí parametrů nastavení přizpůsobíte přístroj požadavkům na místě použití. Přístroj je vybaven několika úrovněmi oprávnění, které definují rozsáhlou nebo omezenou správu a obsluhu uživatelem. 8

39 Všeobecná obsluha Uživatelské rozhraní.7.8 Menu Vypnout Vyvolání Ťukněte v hlavní nabídce na Vypnout Zobrazí se ovládací prvky pro vypnutí operačního systému, pro aktivaci energeticky úsporného režimu a pro aktivaci režimu čistění. Stručný popis Nabídka Vypnout ukáže následující možnosti: Ovládací prvek Funkce Vypnout Ukončeno QUADRA-CHEK 000 Demo Energeticky úsporný režim Odpojí obrazovku, uvede operační systém do úsporného režimu Režim čistění Odpojí obrazovku, operační systém běží dále Další informace: "QUADRA-CHEK 000 Demo start a ukončení", Stránka 24 9

40 Všeobecná obsluha Práce v pracovním prostoru.8 Práce v pracovním prostoru Pracovní oblast je dostupná pouze v nabídce Měření. Vyvolání Ťukněte v hlavní nabídce na Měření. Zobrazí se uživatelské rozhraní pro ruční měření, konstruování a definování. 40

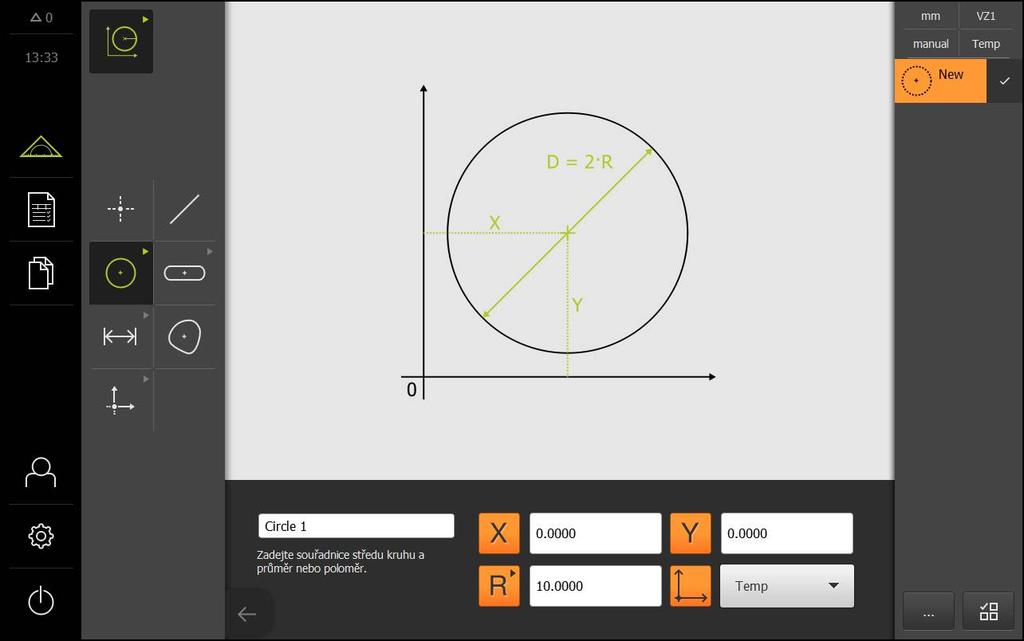

41 Všeobecná obsluha Práce v pracovním prostoru.8.1 Ovládací prvky na pracovní ploše Ovládací prvky funkce Ruční měření při aktivovaném optickém senzoru Nastavení Režim detekce hran Ovládací prvky funkce Ruční měření pro úpravu náhledu prvků Zobrazit poznámky Zoomovat vše Zoomovat výběr Zvětšit zobrazení Zmenšit zobrazení Ovládací prvky funkce Definovat V pracovní oblasti se, v závislosti na zvolené geometrii, zobrazí zadávací pole nutná pro definování. Obrázek 11: Ovládací prvky funkce Definovat pro geometrii kružnice 41

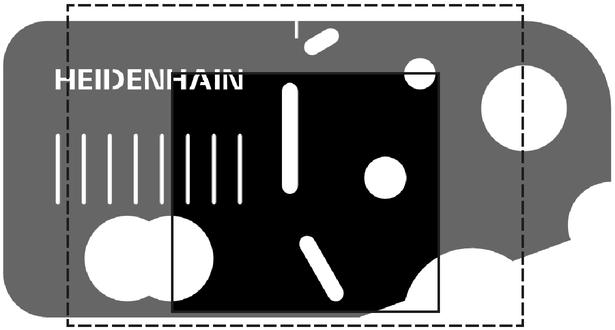

42 Všeobecná obsluha Práce v pracovním prostoru.8.2 Posun výřezu obrazu Živým obrazem lze pohybovat pouze v rámci zorného pole, protože zorné pole kamery je větší než výřez obrazu v pracovní oblasti. 2 1 Obrázek 12: Zorné pole kamery a výřez z Live-obrázku 1 Zorné pole kamery 2 Výřez obrazu (živý obraz) Odtáhněte výřez obrazu dvěma prsty do požadované pozice v pracovním prostoru. V pracovním prostoru přetáhněte výřez obrazu pravým tlačítkem myši na požadovanou polohu. Výřez obrazu se posune v rámci zorného pole kamery..9 Práce s Inspektorem Inspektor je dostupný pouze v nabídce Měření. Vyvolání Ťukněte v hlavní nabídce na Měření Zobrazí se uživatelské rozhraní pro měření, konstruování a definování. 42

43 Všeobecná obsluha Práce s Inspektorem.9.1 Ovládací prvky Inspektora Ovládací prvek Stručný popis Nabídka rychlého přístupu Nabídka rychlého přístupu zobrazuje aktuální nastavení pro ruční měření, konstrukci a definování: Měrná jednotka lineárních hodnot (milimetry nebo palce) Zvolené zvětšení Způsob snímání měřicích bodů (automaticky nebo ručně) Mrtvý čas automatického snímání měřicích bodů Chcete-li přizpůsobit nastavení v nabídce rychlého přístup, ťukněte na nabídku. Náhled pozice Náhled pozice je dostupný pouze ve funkci Ruční měření. Zobrazí se aktuální pozice os. Při hledání chybějících referenčních značek jsou pozice os zobrazeny červeně. Chcete-li zobrazit náhled pozic v pracovní oblasti, ťukněte na Náhled pozic. Náhled pozice se zobrazí v pracovní oblasti. Aktuální obsah pracovní oblasti se v Inspektorovi změní. Náhled prvků Náhled prvků je dostupný pouze ve funkci Měření. V náhledu prvků jsou změřené, zkonstruované a definované prvky zobrazeny zmenšeně. Aktuální výřez obrazu je zvýrazněn. Chcete-li zobrazit náhled prvků v pracovní oblasti, ťukněte na Náhled prvků. Zobrazení prvků se zobrazuje v pracovní oblasti Aktuální obsah pracovní oblasti se v Inspektorovi změní. Náhled obrazu Náhled přímo přenášeného obrazu je dostupný pouze ve funkci Ruční měření. Náhled obrazu znázorní aktuální obraz ve zmenšeném zobrazení. Náhled aktuálního obrazu se zobrazí, když je v pracovní oblasti zobrazen Náhled pozice nebo Náhled prvku. Chcete-li zobrazit náhled aktuálního obrazu v pracovní oblasti, ťukněte na Náhled aktuálního obrazu. Náhled obrazu se zobrazí v pracovní oblasti. Aktuální obsah pracovní oblasti se v Inspektorovi změní. 4

44 Všeobecná obsluha Práce s Inspektorem Ovládací prvek Stručný popis Seznam prvků V seznamu prvků je seznam všech změřených, zkonstruovaných nebo definovaných prvků. Seznam prvků zobrazuje následující informace: 1: Změřené prvky se symbolem, názvem a průběžným číslováním 2: Funkce, s níž byl prvek vytvořen Symbol Význam Měřený prvek Konstruovaný prvek Definovaný prvek : Ukončení snímání měřicích bodů 4: Počet sejmutých měřicích bodů 5: Nově přijatý prvek se symbolem Každý prvek obsahuje podrobnosti k naměřeným výsledkům, jakož i nastavitelné tolerance. Chcete-li zobrazit naměřené hodnoty a upravit tolerance, přetáhněte prvek do pracovního prostoru V pracovní oblasti se otevře okno podrobností se záložkami Přehled a Tolerance Chcete-li prvky zvolit nebo zrušit výběr, postupně na ně ťukejte Zvolené prvky jsou označeny zeleně Chcete-li prvek smazat, odtáhněte jej doprava, ven z Inspektora. Náhled prvku Předběžný náhled měření se otevře v pracovní oblasti po ukončení měření a ukazuje informace o měřeném prvku. Pro každý typ geometrie lze určit, které parametry se mají zobrazit v předběžném náhledu měření. Které parametry jsou dostupné závisí na daném typu geometrie. 44

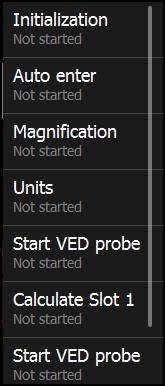

45 Všeobecná obsluha Práce s Inspektorem Ovládací prvek Stručný popis Seznam kroků programu Seznam programových kroků zobrazuje všechny akce, které se vyskytly během měření. Zobrazí se v Inspektoru místo seznamu prvků. Programové kroky lze uložit sdruženě jako měřicí programy. Přídavné funkce Přídavné funkce obsahují následující funkce: Přepínání zobrazení mezi seznamem prvků a seznamem programových kroků Založení, uložení a otevření programu Vyvolání programového řízení v pracovní oblasti Otevření a uložení souřadného systému Smazání zvolených prvků nebo všech prvků v seznamu prvků Výběr prvku Vícenásobný výběr prvků se stejným typem geometrie Ťukněte na Výběr prvku K výběru všech prvků jednoho geometrického typu v seznamu prvků ťukněte na požadovaný typ geometrie Zadání potvrďte s OK. Zvolené prvky se označí zeleně Enter Při vypnutém automatickém snímání měřicích bodů se měřicí body snímají ručně. Při aktivním automatickém snímání měřicích bodů je v ovládacím prvku zobrazen červený bod. Při aktivním automatickém snímání měřicích bodů se měřicí body snímají po uplynutí nastavené časové prodlevy. 45

46 Všeobecná obsluha Obsluha měřicích nástrojů.10 Obsluha měřicích nástrojů Ovládací prvky palety nástrojů jsou k dispozici pouze při aktivovaném optickém snímači. Zobrazí se ve funkci Ruční měření. U optického senzoru VED, když se v pracovní oblasti nachází Liveobrázek. U optického senzoru OED, když se v pracovní oblasti nachází indikace polohy nebo náhled prvků Měřicí nástroje V závislosti na optickém snímači jsou k dispozici různé měřicí nástroje pro snímání měřicích bodů. Měřicí nástroje lze ovládat gesty v pracovní oblasti. 46

47 Všeobecná obsluha Obsluha měřicích nástrojů VED-Měřidla Symbol Měřidlo Funkce a vlastnosti Nitkový kříž Ruční snímání jednotlivých měřicích bodů Žádné automatické snímání přechodů světlo-tma Připojitelná lupa pro přesné polohování po pixelech Nastavitelné vyrovnání a pozice Aktivní nitkový kříž Aktivní měřicí nástroj Automatické snímání jednotlivých měřicích bodů Snímání přechodů světlo-tma Nastavitelná velikost oblasti vyhledávání Nastavitelné vyrovnání a pozice Kružnice Aktivní měřicí nástroj Snímání několika měřicích bodů např. na kružnicích a obloucích Snímání přechodů světlo-tma Nastavitelná velikost oblasti vyhledávání Nastavitelný směr skenování Nastavitelný úhel rozevření oblasti vyhledávání Nastavitelná pozice Zásobník Aktivní měřicí nástroj Automatické snímání více měřicích bodů na hranách Snímání přechodů světlo-tma Nastavitelná velikost oblasti vyhledávání Nastavitelné vyrovnání a pozice Obrys Aktivní měřicí nástroj Automatické snímání více měřicích bodů na obrysech Snímání přechodů světlo-tma Nezávislé polohování počátečního a koncového bodu oblasti vyhledávání Nastavitelná velikost oblasti vyhledávání Nastavitelný směr skenování Nastavitelné vyrovnání a pozice DXF-šablona Vizuální porovnání obrysů mezi šablonou a měřeným objektem Žádné automatické snímání přechodů světlo-tma Nastavitelné ruční a automatické vyrovnání a polohování Crosshair (Nitkový kříž) Jednoduchá hrana Circle Buffer (Zásobník) Contour (Obrys) DXF pattern (vzor) Další informace: "Práce s VED-měřicími nástroji", Stránka 48 47

48 Všeobecná obsluha Obsluha měřicích nástrojů.10.2 Práce s VED-měřicími nástroji Zobrazení Význam Oblast hledání Měřicí nástroje Aktivní nitkový kříž, kružnice a buffer mají okraj, který ukazuje oblast hledání nástroje. Okraj měřicího nástroje Obrys označuje koncový bod snímání měřicího bodu. Směr skenování prohledávané oblasti je znázorněn šipkou. Úchyt Úchyty leží na kraji nebo na osách měřicích nástrojů. Aktivní úchyty jsou zobrazeny s dvojitým obrysem. Směr pohybu aktivního úchytu je zobrazen šipkou vedle úchytu. 48

49 Všeobecná obsluha Obsluha měřicích nástrojů Nitkový kříž Měřidlo lze přesadit nebo posunout pouze tehdy, když není opce Blokovat polohu nástroje v nastavení měřidla aktivována. Zobrazení Akce Přemístění nitkového kříže Klepněte na požadovanou polohu v Live-obrázku Poklepejte levým tlačítkem myši na požadovanou polohu v Liveobrázku Nitkový kříž přeskočí na zvolenou pozici. Posunutí nitkového kříže Dotkněte se určitého místa v Live-obrázku a odtáhněte nitkový kříž na požadovanou pozici. Zobrazit lupu Pro přesné polohování měřicího nástroje lze bezprostřední okolí nitkového kříže zobrazit zvětšeně jako "lupou". x Přidržte nitkový kříž nebo jeho okolí jedním prstem. V obraze poklepejte pravým tlačítkem myši Odtáhněte lupu s nitkovým křížem na požadovanou pozici. Nitkový kříž se pohybuje zpomaleně. Chcete-li zavřít lupu klepněte na X na okraji lupy Zpomalení pohybu lupy je možno změnit v nastavení měřicího nástroje. Posunutí nitkového kříže na ose Dotkněte se osy nitkového kříže a odtáhněte nitkový kříž podél osy na požadovanou pozici. Nitkový kříž se pohybuje zpomaleně. 49

50 Všeobecná obsluha Obsluha měřicích nástrojů Zobrazení Akce Vyrovnání nitkového kříže Dotkněte se určitého úchytu nitkového kříže a odtáhněte nitkový kříž do požadovaného vyrovnání. 50

51 Všeobecná obsluha Obsluha měřicích nástrojů Aktivní nitkový kříž Měřidlo lze přesadit nebo posunout pouze tehdy, když není opce Blokovat polohu nástroje v nastavení měřidla aktivována. Zobrazení Akce Přemístění aktivního nitkového kříže Klepněte na požadovanou polohu v Live-obrázku Poklepejte levým tlačítkem myši na požadovanou polohu v obraze Aktivní nitkový kříž přeskočí na zvolenou pozici. Posunutí aktivního nitkového kříže Dotkněte se určitého místa v Live-obrázku a odtáhněte aktivní nitkový kříž na požadovanou pozici. Posunutí aktivního nitkového kříže na ose Dotkněte se osy aktivního nitkového kříže a odtáhněte nitkový kříž podél osy na požadovanou pozici. Aktivní nitkový kříž se pohybuje zpomaleně. Vyrovnání aktivního nitkového kříže Dotkněte se určitého úchytu aktivního nitkového kříže a odtáhněte aktivní nitkový kříž do požadovaného vyrovnání. Nastavení velikosti oblasti vyhledávání Dotkněte se okraje oblasti vyhledávání a odtáhněte jej na požadovanou velikost. 51

52 Všeobecná obsluha Obsluha měřicích nástrojů Kružnice Zobrazení Akce Přemístění kružnice Klepněte na požadovanou polohu v Live-obrázku Poklepejte levým tlačítkem myši na požadovanou polohu v obraze Kružnice přeskočí na zvolenou pozici. Posunutí kružnice Dotkněte se určitého místa v Live-obrazu a odtáhněte kružnici na požadovanou pozici. Nastavení velikosti oblasti vyhledávání Dotkněte se vnějšího okraje oblasti vyhledávání a odtáhněte ji na požadovanou velikost. Velikost vnitřního okraje se zvětší ve stejném poměru. Dotkněte se vnitřního okraje oblasti vyhledávání a odtáhněte ji na požadovanou velikost. Obrácení směru skenování prohledávané oblasti Dotkněte se vnitřního okraje oblasti vyhledávání a odtáhněte jej přes vnější okraj. Šipky ukazují změněný směr skenování Přizpůsobit úhel rozevření Pro omezení oblasti vyhledávání lze přizpůsobit úhel rozevření. Tak se mohou snímat např. měřicí body na obloucích. Dotkněte se úchytu na kružnici a odtáhněte úchyt podél vnějšího okraje. Oblast vyhledávání leží uvnitř kruhového oblouku, který je omezen úchyty. 52

53 Všeobecná obsluha Obsluha měřicích nástrojů Zásobník Zobrazení Akce Přemístění zásobníku Klepněte na požadovanou polohu v Live-obrázku Poklepejte levým tlačítkem myši na požadovanou polohu v obraze Buffer přeskočí na zvolenou pozici. Posunutí zásobníku Dotkněte se určitého místa v Live-obrazu a odtáhněte zásobník na požadovanou pozici. Vyrovnání zásobníku Dotkněte se určitého úchytu zásobníku a odtáhněte zásobník do požadovaného vyrovnání. Nastavení velikosti oblasti vyhledávání Dotkněte se okraje oblasti vyhledávání a odtáhněte jej na požadovanou velikost. Oblast vyhledávání se změní podél osy ve stejné vzdálenosti od středu. 5

54 Všeobecná obsluha Obsluha měřicích nástrojů Obrys Zobrazení Akce Přemístění obrysu Klepněte na požadovanou polohu v Live-obrázku Poklepejte levým tlačítkem myši na požadovanou polohu v obraze Obrys přeskočí na zvolenou pozici. Posunutí obrysu Dotkněte se určitého místa v Live-obrazu a odtáhněte obrys na požadovanou pozici. Vyrovnání obrysu Dotkněte se určitého úchytu obrysu a odtáhněte obrys do požadovaného vyrovnání. Nastavení velikosti obrysu Dotkněte se určitého úchytu obrysu a odtáhněte obrys na požadovanou velikost. Obrys se změní podél osy ve stejné vzdálenosti od středu. Oddělení počátečního a koncového bodu Pro měření obrysu lze počáteční a koncový bod snímání měřicích bodů oddělit. Měřicí body budou snímány mezi obrysem a okrajem kružnice, v závislosti na směru vyhledávání. Dotkněte se okraje oblasti vyhledávání (kružnice) a odtáhněte ji na požadovanou pozici. Obrys zůstane na původní pozici. 54

55 Všeobecná obsluha Obsluha měřicích nástrojů Zobrazení Akce Přizpůsobit směr vyhledávání Praporek na obrysu označuje směr vyhledávání podél měřeného objektu pro snímání měřicích bodů. Měřicí body budou snímány mezi obrysem jako počátečním bodem a kružnicí jako koncovým bodem. Dotkněte se praporku na obrysu a odtáhněte praporek na druhou stranu obrysu. Směr vyhledávání pro snímání měřicích bodů se změní. 55

56 Všeobecná obsluha Obsluha měřicích nástrojů DXF-šablona Zobrazení Akce Přesazení šablony Klepněte na požadovanou polohu v Live-obrázku Poklepejte levým tlačítkem myši na požadovanou polohu v obraze Šablona přeskočí na zvolenou pozici Posunutí šablony Dotkněte se polohy v Live-obrázku a šablonu přetáhněte na požadované místo Vyrovnání šablony Dotkněte se úchopu šablony a přetáhněte ji do požadovaného vyrovnání 56

57 4 Konfigurace softwaru

58 4 Konfigurace softwaru Přehled 4.1 Přehled Před prováděním dále popsaných akcí je nutno přečíst a pochopit informace v kapitole "Všeobecná obsluha". Další informace: "Všeobecná obsluha", Stránka 17 Než můžete začít QUADRA-CHEK 000 Demopoužívat po úspěšné instalaci, musíte QUADRA-CHEK 000 Demo konfigurovat. Tato kapitola popisuje jak provedete tato nastavení: Povolení licenčního klíče Kopírovat konfigurační soubor Načíst konfigurační data Nastavení jazyka (Volitelně) vyberte provedení produktu 58

59 4 Konfigurace softwaru Povolení licenčního klíče 4.2 Povolení licenčního klíče Než můžete s QUADRA-CHEK 000 Demo snímat měřicí body s video detekcí hran, tak musíte licenčním klíčem povolit Softwarová opce QUADRA-CHEK 000 VED. Potřebný licenční klíč je uložen v licenčním souboru ve struktuře adresáře QUADRA-CHEK 000 Demo. K povolení Softwarová opce QUADRA-CHEK 000 VED musíte licenční soubor načíst. Ťukněte v hlavní nabídce na Nastavení. Zobrazí se nastavení přístroje. Obrázek 1: Nabídka Nastavení Ťukněte na Servis Otevřete postupně: Softwarové možnosti Aktivovat možnosti Ťukněte na Číst licenční soubor V dialogovém okně vyberte místo uložení: Internal zvolit User zvolit Vyberte licenční soubor PcDemoLicense.xml Volbu potvrďte s OK Ťukněte na OK Licenční klíč se aktivuje Ťukněte na OK Bude vyžádán nový start Nový start odmítněte se Storno Aktivovaná softwarová opce je k dispozici 59

60 4 Konfigurace softwaru Kopírovat konfigurační soubor 4. Kopírovat konfigurační soubor Než můžete načíst konfigurační data do QUADRA-CHEK 000 Demo, musíte si stažený konfigurační soubor DemoBackup.mcc zkopírovat do oblasti, která je pro QUADRA-CHEK 000 Demo přístupná Přejděte do dočasné ukládací složky Zkopírujte konfigurační soubor DemoBackup.mcc například do složky C: \HEIDENHAIN\QUADRA-CHEK 000 Demo\ProductsMGE5\QC000\user\User Musíte zachovat následující část cesty k umístění konfiguračního souboru DemoBackup.mcc: \ProductsMGE5\QC000\user\User. Pokud změníte část cesty \ProductsMGE5\QC000\user\User, nemůže QUADRA-CHEK 000 Demo získat přístup k souboru konfigurace. Konfigurační soubor je pro QUADRA-CHEK 000 Demo přístupný 60

61 4 Konfigurace softwaru Načíst konfigurační data 4.4 Načíst konfigurační data Předtím, než můžete načíst konfigurační data, musíte úspěšně povolit licenční klíč. Další informace: "Povolení licenčního klíče", Stránka 59 Abyste mohli s QUADRA-CHEK 000 Demo provádět měření na konkrétním objektu, musíte načíst konfigurační soubor DemoBackup.mcc. Ťukněte v hlavní nabídce na Nastavení. Zobrazí se nastavení přístroje Obrázek 14: Menu Nastavení Ťukněte na Servis Otevřete postupně: Zálohovat a obnovit konfiguraci Obnovit konfiguraci Kompletní obnovení V dialogovém okně vyberte místo uložení: Internal User Zvolte konfigurační soubor DemoBackup.mcc Výběr potvrďte s OK Nastavení budou převzata Bude vyžádáno ukončení aplikace Ťukněte na OK QUADRA-CHEK 000 Demo ukončí svoji činnost, okno Windows se zavře Nový start QUADRA-CHEK 000 Demo QUADRA-CHEK 000 Demo je připraveno k provozu 61

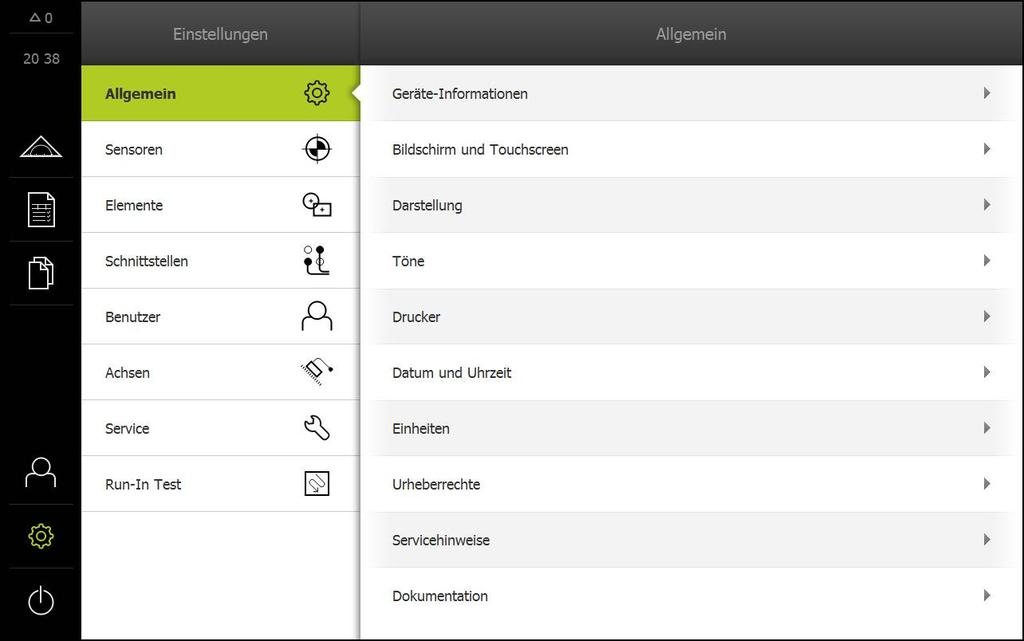

62 4 Konfigurace softwaru Nastavení jazyka 4.5 Nastavení jazyka Jazykem uživatelského rozhraní ve stavu při expedici je angličtina. Uživatelské rozhraní můžete nastavit na požadovaný jazyk. Klepněte v hlavní nabídce na Nastavení. Klepněte na Uživatel Přihlášený uživatel se označí zaškrtnutím. Vyberte přihlášeného uživatele Vybraný jazyk uživatele se v rozevíracím seznamu Jazyk zobrazí s odpovídající vlaječkou V rozevíracím seznamu Jazyk vyberte vlaječku požadovaného jazyka. Uživatelské rozhraní se zobrazí ve zvoleném jazyku. 62

63 4 Konfigurace softwaru (Volitelně) vyberte provedení produktu 4.6 (Volitelně) vyberte provedení produktu QUADRA-CHEK 000 je k dispozici ve dvou provedeních. Provedení se liší svým rozhraním pro připojitelné snímače: Provedení QUADRA-CHEK 014 NC pro snímače s rozhraním 1 Vss Provedení QUADRA-CHEK 024 NC pro snímače s rozhraním TTL S QUADRA-CHEK 000 Demo můžete simulovat obě provedení. V menu Nastavení můžete zvolit, která verze se má simulovat Ťukněte v hlavní nabídce na Nastavení. Zobrazí se nastavení přístroje Obrázek 15: Menu Nastavení Ťukněte na Servis Ťukněte na Označení produktu Zvolte požadovanou verzi Bude vyžádán nový start QUADRA-CHEK 000 Demo je v požadované verzi připraven k použití 6

64

65 5 Rychlý start

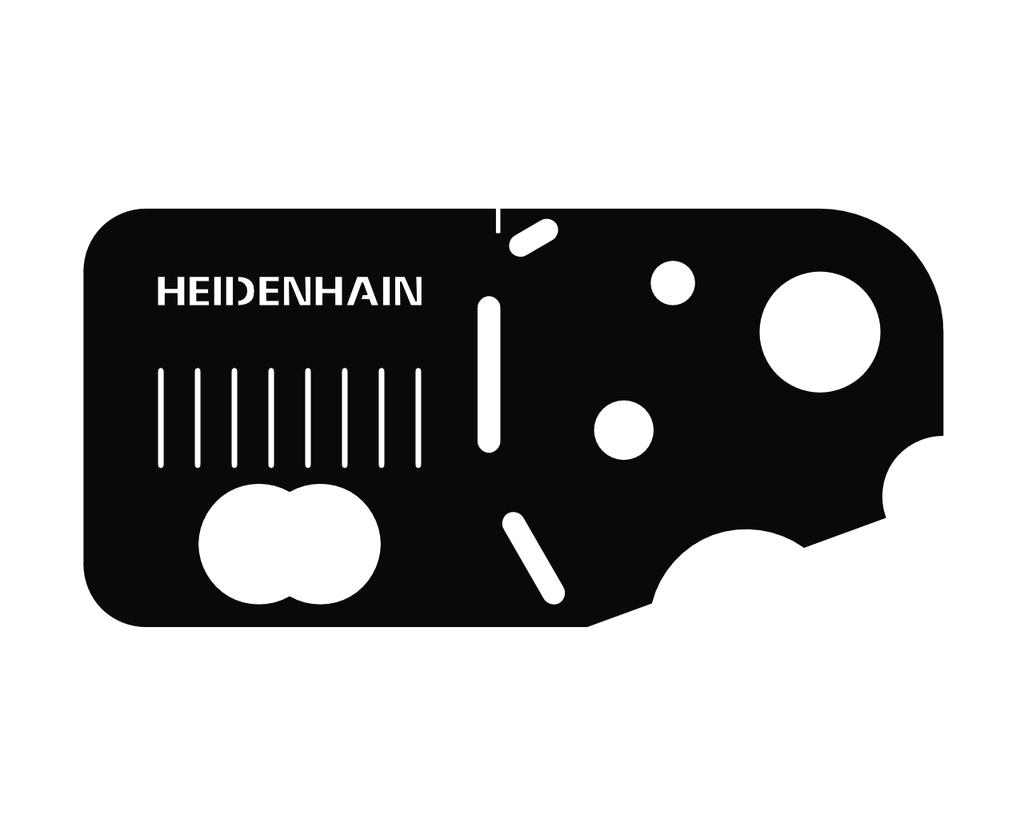

66 5 Rychlý start Přehled 5.1 Přehled Tato kapitola popisuje na příkladu kroky typického měření. Mezi ně patří vyrovnání měřeného objektu, měření prvků až do vystavení měřicího protokolu. V kapitolách "Měření", "Vyhodnocení měření" a "Měřicí protokol" najdete podrobný popis příslušných činností, viz návod na obsluhu QUADRA-CHEK 000. Kapitolu "Všeobecná obsluha" si musíte přečíst a pochopit před prováděním dále popsaných činností. Další informace: "Všeobecná obsluha", Stránka 17 66

67 5 Rychlý start Provedení měření 5.2 Provedení měření Následně budou popsány typické kroky k provedení měření Vyrovnání měřeného objektu Pro vyhodnocení měřených bodů musí být měřený objekt vyrovnaný. Přitom se zjistí souřadný systém měřeného objektu (souřadný systém obrobku), který je uveden v technickém výkresu. Tak je možno změřené hodnoty porovnat s údaji v technickém výkresu a vyhodnotit je. Obrázek 16: Příklad vyrovnání s 2D-Demo součástkou Měřené objekty se obvykle vyrovnávají takto: 1 Změřit vyrovnání 2 Změřit přímku Zkonstruovat nulový bod Ve funkci Ruční měření můžete výřez obrazu přesouvat. 67

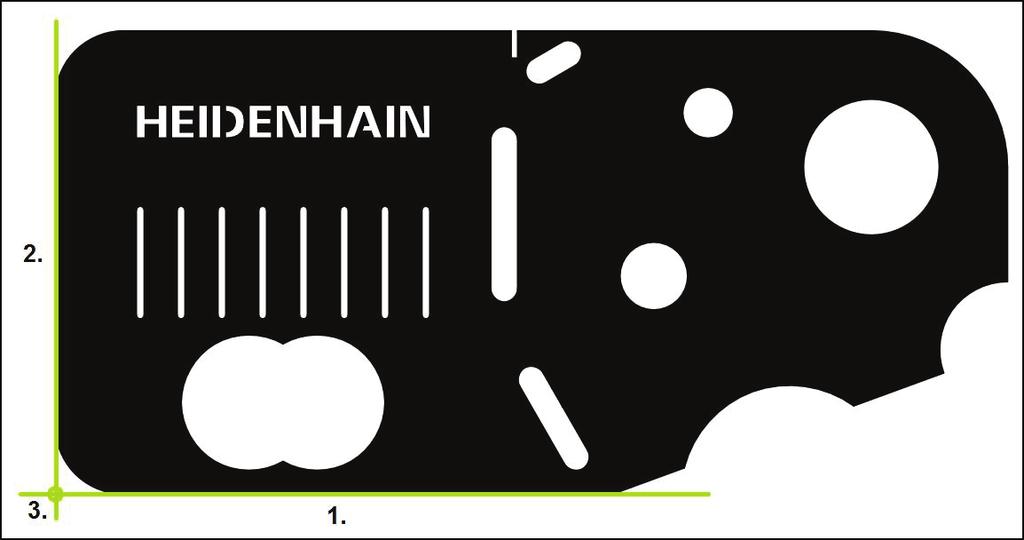

68 5 Rychlý start Provedení měření Změřit vyrovnání Ťukněte v hlavní nabídce na Měření V paletě funkcí vyberte Ruční měření V paletě geometrie vyberte Zarovnání V paletě nástrojů zvolte Buffer Umístěte měřicí nástroj nad vztažnou hranu Protáhněte měřicí nástroj tak, aby oblast hledání zahrnovala co největší oblast hrany. Otáčejte měřicím nástrojem tak, aby směr skenování souhlasil s požadovaným směrem skenování. V Inspektoru ťukněte na Enter Podél hrany bude sejmuto více měřicích bodů V seznamu prvků Inspektora se zobrazí nový prvek Rozdělte měřené body pokud možno po celé délce hrany. Tím minimalizujete úhlovou chybu. Pokud je hrana přerušená, nebo není zcela zobrazena v pracovní oblasti, přemístěte měřicí nástroj do nové polohy a snímejte další měřicí body Ťukněte v novém prvku na Uzavřít Vyrovnání se zobrazí v seznamu prvků Inspektora Zobrazí se náhled výsledku měření Obrázek 17: Vyrovnání se zobrazí v seznamu prvků Inspektora 68

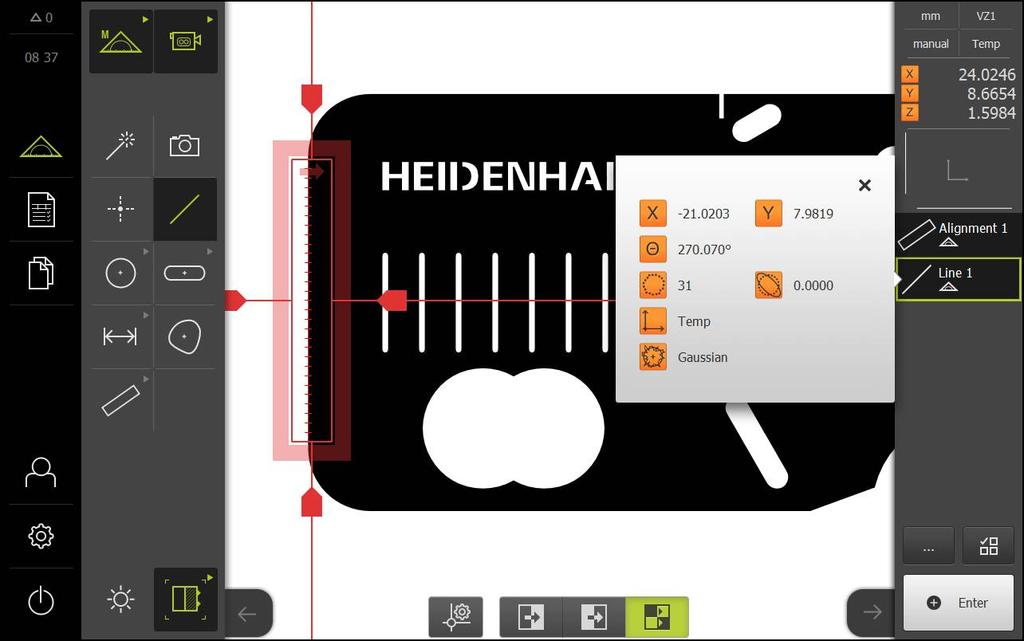

69 5 Rychlý start Provedení měření Změřit přímku Jako druhá vztažná hrana se změří např. přímka pomocí měřicího nástroje Buffer. V paletě geometrie vyberte Rovinný V paletě nástrojů zvolte Buffer Umístěte měřicí nástroj nad vztažnou hranu Protáhněte měřicí nástroj tak, aby oblast hledání zahrnovala co největší oblast hrany. Otáčejte měřicím nástrojem tak, aby směr skenování souhlasil s požadovaným směrem skenování. V Inspektoru ťukněte na Enter Podél hrany bylo sejmuto více měřicích bodů V seznamu prvků Inspektora se zobrazí nový prvek Rozdělte měřené body pokud možno po celé délce hrany. Tím minimalizujete úhlovou chybu. Pokud je hrana přerušená, nebo není zcela zobrazena v pracovní oblasti, přemístěte měřicí nástroj do nové polohy a snímejte další měřicí body Ťukněte v novém prvku na Uzavřít Přímka se zobrazí v seznamu prvků Inspektora Zobrazí se předběžný náhled výsledku měření Obrázek 18: Přímka se zobrazí v seznamu prvků Inspektora 69

70 5 Rychlý start Provedení měření Zkonstruovat nulový bod Nulový bod se zkonstruuje z průsečíku vyrovnání a přímky. V geometrické paletě zvolte Nulový bod V Inspektorovi nebo v náhledu prvků zvolte prvky Zarovnání a Rovinný Zvolené prvky se zobrazí zeleně Zobrazí se nový prvek se zvolenou geometrií Ťukněte v novém prvku na Uzavřít Vytvoří se nulový bod Souřadný systém obrobku pro měřený objekt byl zjištěn. Ťukněte na Náhled prvků Souřadný systém se zobrazí v pracovní oblasti. Obrázek 19: Souřadný systém se zobrazí v pracovní oblasti 70

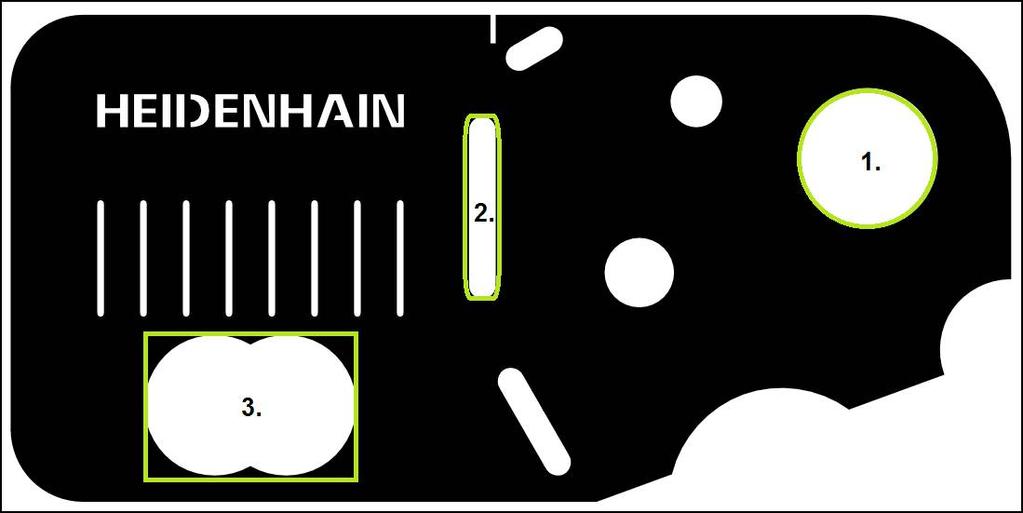

71 5 Rychlý start Provedení měření Měření prvků Pro měření prvků používejte geometrii geometrické palety. Obrázek 20: Příklad měření 2D-Demo součástky Dále budou měřené různé prvky: 1 Kružnice 2 Drážka Těžiště Ve funkci Ruční měření můžete výřez obrazu přesouvat. Další informace: "Posun výřezu obrazu", Stránka 42 71

72 5 Rychlý start Provedení měření Měření kružnice Pro měření kružnice jsou nutné nejméně tři body. Pro snímání měřicích bodů můžete použít např. měřicí nástroj Kružnice. Po celém obrysu bude v souladu s nastavením automaticky rozděleno více měřicích bodů. Ťukněte v hlavní nabídce na Měření V paletě funkcí vyberte Ruční měření V pracovní oblasti se zobrazí obraz kamery. V geometrické paletě zvolte Kružnice V paletě nástrojů vyberte Kružnice Umístěte měřicí nástroj na obrys Upravte velikost obou kroužků měřicího nástroje tak, aby celý obrys ležel v oblasti hledání mezi vnitřním a vnějším kroužkem. V Inspektoru ťukněte na Enter Podél hrany bude sejmuto více měřicích bodů V seznamu prvků Inspektora se zobrazí nový prvek Ťukněte v novém prvku na Uzavřít Ze sejmutých měřených bodů a na základě vybrané geometrie se vypočte nový prvek Změřená kružnice se zobrazí v seznamu prvků Zobrazí se náhled výsledku měření Obrázek 21: Kružnice se zobrazí v náhledu prvků 72

73 5 Rychlý start Provedení měření Měření drážky Měření drážky vyžaduje nejméně pět měřicích bodů. Pro snímání měřicích bodů můžete použít např. měřicí nástroj Aktivní nitkový kříž. Umístěte nejméně dva měřicí body na první bok drážky a nejméně po jednom měřicím bodu na druhý bok a na oblouky drážky. Není nutno dodržovat žádné pořadí. V geometrické paletě zvolte Drážka V paletě nástrojů vyberte Aktivní nitkový kříž Umístěte oblast vyhledávání měřicího nástroje na obrys drážky Nastavte velikost oblasti vyhledávání V Inspektoru ťukněte na Enter V seznamu prvků se zobrazí nový prvek. Umístěte měřicí nástroj pro snímání druhého měřeného bodu na obrys drážky Rozdělte měřené body pokud možno po celé délce prvního boku. Ťukněte na Enter Pro zbývající tři body obrysu zopakujte oba poslední kroky. Ťukněte v novém prvku na Uzavřít Ze sejmutých měřených bodů a na základě vybrané geometrie se vypočte nový prvek Změřená drážka se zobrazí v seznamu prvků Zobrazí se náhled výsledku měření Obrázek 22: Drážka se zobrazí v náhledu prvků 7

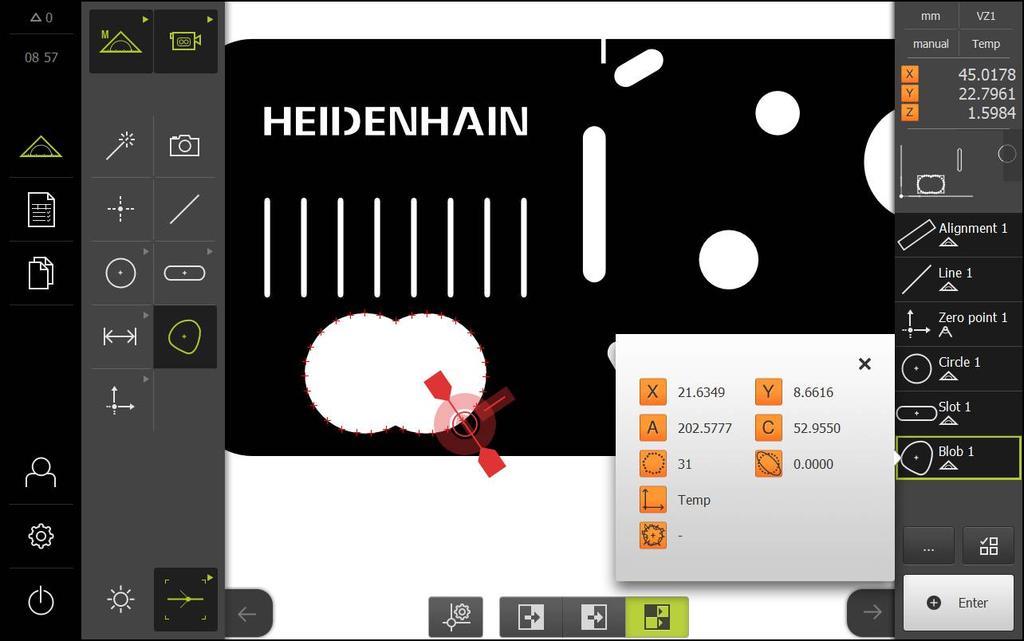

74 5 Rychlý start Provedení měření Měření těžiště Pro změření těžiště jsou nutné nejméně tři body. Pro snímání měřicích bodů můžete použít např. měřicí nástroj Obrys. Po celém obrysu bude v souladu s nastavením automaticky rozděleno více měřicích bodů. V geometrické paletě zvolte Nepravidelný tvar V paletě nástrojů vyberte Obrys Umístěte měřicí nástroj na libovolné místo na obrysu Upravte velikost oblasti vyhledávání tak, aby zahrnovala pouze jednu hranu. V oblasti vyhledávání měřicího nástroje nesmějí ležet žádné další hrany nebo obrysy. V Inspektoru ťukněte na Enter Měřicí body budou snímány podél hrany, dokud není znovu dosažen počáteční bod. V seznamu prvků se zobrazí nový prvek. Ťukněte v novém prvku na Uzavřít Ze sejmutých měřicích bodů a podle zvolené geometrie přístroj vypočítá nový prvek. Změřené těžiště se zobrazí v seznamu prvků Zobrazí se náhled výsledku měření Obrázek 2: Těžiště se zobrazí v náhledu prvků 74

75 5 Rychlý start Provedení měření 5.2. Mazání prvků Pokud měření prvku neproběhne úspěšně, můžete jeden nebo více prvků ze seznamu zase vymazat. Referenční prvky jako nulový bod, vyrovnání a vztažnou rovinu, nelze odstranit dokud se na ně odkazují další prvky Vyberte požadované prvky v seznamu prvků Ťukněte v Inspektoru na Přídavné funkce. Ťukněte na Smažte výběr Chcete-li odstranit všechny prvky tak ťukněte na Smazat vše Chcete-li zavřít nabídku Přídavných funkcí, ťukněte na Zavřít Zobrazení a zpracování naměřených výsledků Změřené prvky lze zpracovat bezprostředně po sejmutí měřicích bodů. Chcete-li to provést, můžete přetáhnout jednotlivé prvky do pracovního prostoru a upravit je v dialogu Detaily. 75

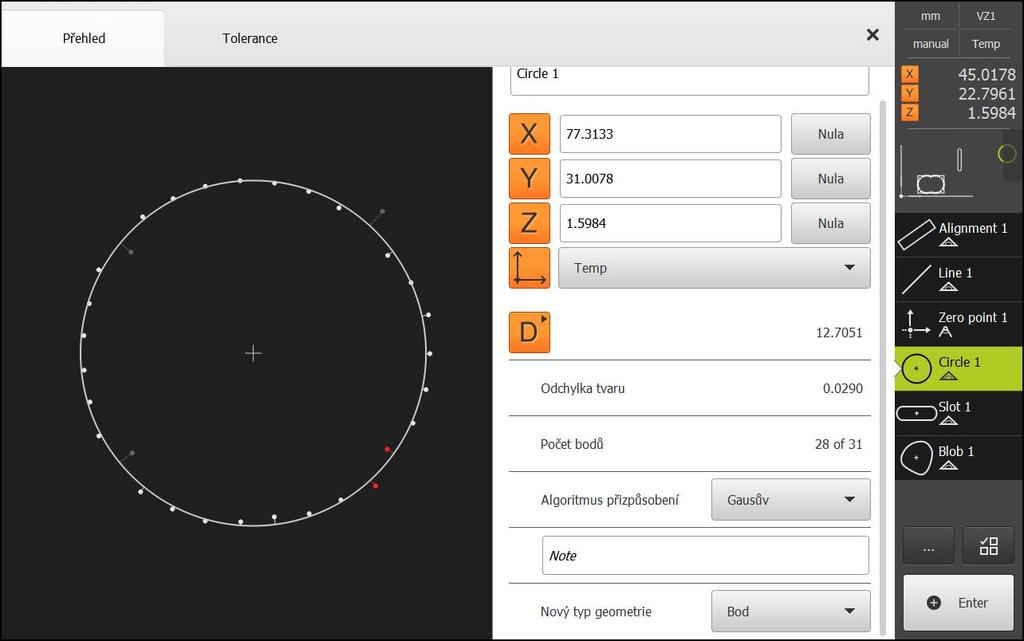

76 5 Rychlý start Provedení měření Stručný popis Obrázek 24: Dialog Detaily s kartou Přehled Název prvku Osová poloha středu Souřadný systém Vlastnosti a parametry prvku Textové políčko Poznámka Náhled měřicích bodů a tvaru Přejmenování prvku Odtáhněte prvek uzavřeného měření do pracovní oblasti. Zobrazí se dialog Detaily s kartou Přehled. Ťukněte na Zadávací políčko s aktuálním názvem Zadejte nový název prvku Zadání potvrďte s RET V seznamu prvků se zobrazí nový název. Chcete-li zavřít dialog, ťukněte na Zavřít. 76

77 5 Rychlý start Provedení měření Úprava Algoritmus přizpůsobení V závislosti na měřeném prvku je možno upravit postup proložení. Při výpočtu geometrie se zásadně používá Gaussovo proložení. Přetáhněte prvek, např. Kružnice ze seznamu prvků do pracovního prostoru Zobrazí se dialog Detaily s kartou Přehled. Použitý postup proložení se zobrazí v rozbalovacím seznamu Algoritmus přizpůsobení V rozevíracím seznamu Algoritmus přizpůsobení zvolte postup proložení Min. opsaná Prvek bude zobrazen podle zvoleného postupu proložení. Obrázek 25: Prvek s novým Algoritmus přizpůsobení Chcete-li zavřít dialog, ťukněte na Zavřít. 77

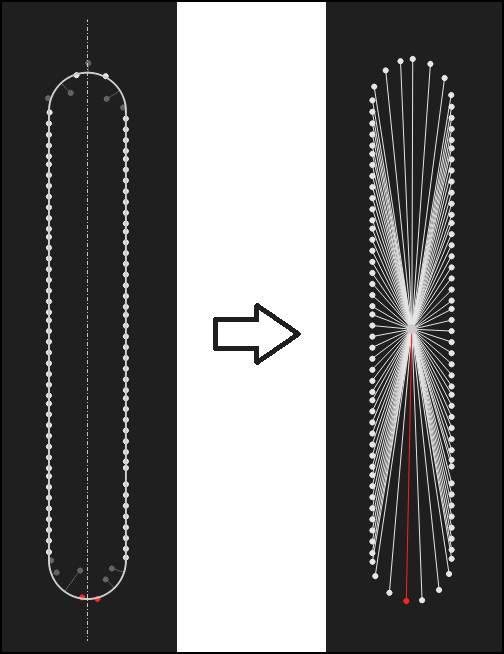

78 5 Rychlý start Provedení měření Převod prvku Prvek je možno přeměnit na jiný geometrický typ. Seznam možných geometrických typů je k dispozici v dialogu Detaily jako rozevírací seznam. Přetáhněte prvek Slot ze seznamu prvků do pracovního prostoru Zobrazí se dialog Detaily s kartou Přehled. Zobrazí se geometrický typ prvku. V rozevíracím seznamu Nový typ geometrie zvolte typ geometrie Bod Typ geometrie 2D profil není v současné době ještě podporován. Prvek bude zobrazen v novém tvaru. Obrázek 26: Typ geometrie Drážka byl změněn na Bod Chcete-li zavřít dialog, ťukněte na Zavřít. 78

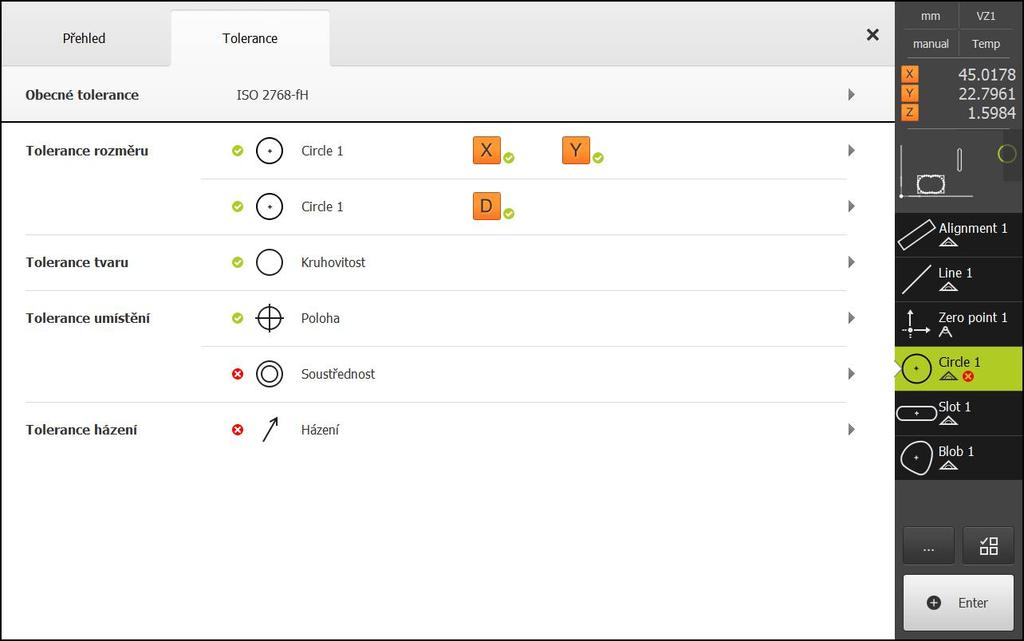

79 5 Rychlý start Provedení měření Úprava Tolerance Tolerance měřeného prvku můžete přizpůsobit na kartě Tolerance. Tolerance jsou sdruženy do skupin. 2 1 Obrázek 27: Dialog Detaily s kartou Tolerance 1 Zobrazení obecné tolerance 2 Seznam tolerancí, v závislosti na prvku Stav tolerance: aktivní a v rámci tolerance nebo aktivní a mimo toleranci Na kartě Tolerance můžete definovat hodnoty geometrických tolerancí prvku. Tolerance jsou sdruženy do skupin. Přetáhněte prvek, např. Kružnice ze seznamu prvků do pracovního prostoru Zobrazí se dialog Detaily s kartou Přehled. Ťukněte na kartu Tolerance Zobrazí se karta pro tolerování zvoleného prvku. Ťukněte na rozměrovou toleranci X Zobrazí se přehled zvolených rozměrových tolerancí Obrázek 28: Přehled rozměrových tolerancí s aktivní rozměrovou tolerancí X 79

80 5 Rychlý start Provedení měření Toleranci naměřené hodnoty aktivujte pomocí posuvného přepínače ON/OFF Aktivují se vybírací a zadávací políčka Klikněte do zadávacího políčka Jmenovitý rozměr a zadejte 76,2 Zadání potvrďte s RET Klikněte do zadávacího políčka Horní tolerance a zadejte 0,1 Zadání potvrďte s RET Klikněte do zadávacího políčka Dolní tolerance a zadejte 0,1 Zadání potvrďte s RET Jestliže jmenovitá hodnota leží vně tolerance, bude zobrazena červeně. Jestliže jmenovitá hodnota leží uvnitř tolerance, bude zobrazena zeleně. Ťukněte na Zpět Zobrazí se karta Tolerance Výsledek kontroly tolerance se zobrazí se symboly v kartě Tolerance a po zavření dialogu v seznamu prvků Aktivované tolerance jsou dodrženy Minimálně jedna z aktivovaných tolerancí je překročena 80

81 5 Rychlý start Provedení měření Přidání poznámek V náhledu prvku můžete přidat každému prvku poznámky, např. informace o měření nebo texty upozornění. 2 1 Obrázek 29: Prvek s poznámkami v náhledu prvku 1 Ovládací prvek Zpracovat poznámky 2 Ovládací prvky pro přidání poznámek jednomu nebo několika prvkům Ťukněte v hlavní nabídce na Měření Zobrazí se uživatelské rozhraní pro měření, konstruování a definování. Zvolte Ruční měření Případně klepněte na Náhled prvku v Inspektorovi Zobrazení prvků se zobrazuje v pracovní oblasti Ťukněte na Zpracování poznámek Zvolte jeden či několik prvků v seznamu prvků Zobrazí se ovládací prvky pro vkládání poznámek Chcete-li přidat zvolenému prvku poznámku tak ťukněte na příslušný ovládací prvek Poznámky se zobrazí v pracovní oblasti Pro přemístění poznámek je přetáhněte v pracovní oblasti na požadované místo K ukončení režimu obrábění ťukněte znovu na Zpracování poznámek Pokud zvolíte více prvků s různými typy geometrie, tak se zobrazí pouze ovládací prvky, které jsou pro všechny objekty k dispozici. Pokud již byla poznámka přiřazena části zvolených prvků, tak se příslušný ovládací prvek znázorní čárkovaně. 81

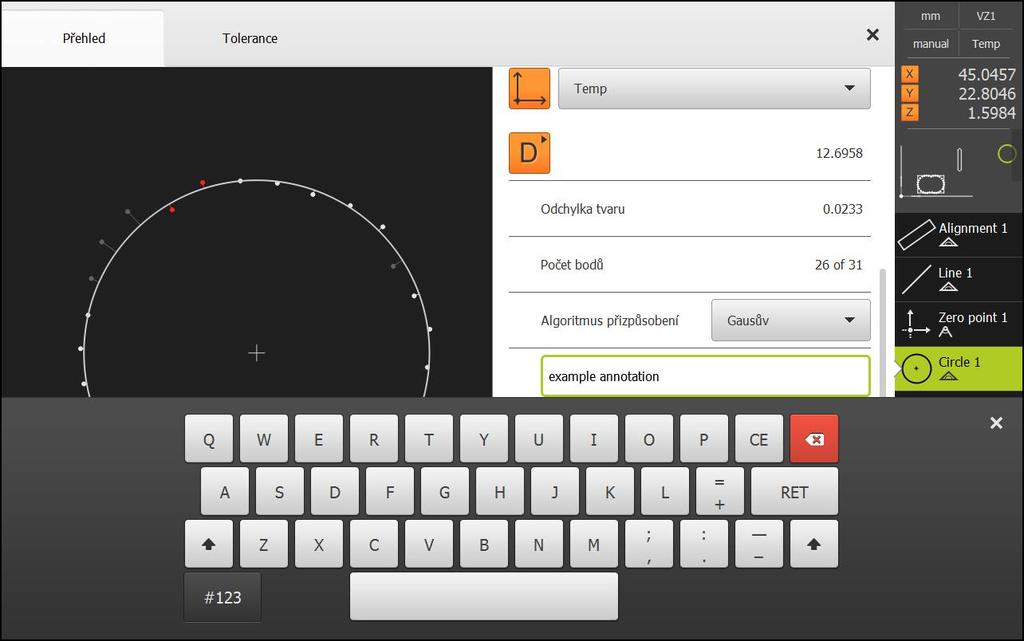

82 5 Rychlý start Provedení měření Příklad: Přidat textovou poznámku Přetáhněte prvek, např. Kružnice ze seznamu prvků do pracovního prostoru Zobrazí se dialog Detaily s kartou Přehled. Do zadávacího políčka Upozornění zadejte text, který se má zobrazit v náhledu prvku V dialogu Detaily ťukněte na Zavřít Ťukněte na Zpracování poznámek Zvolte v seznamu prvků prvek, pro který byl zadán text upozornění Zobrazí se ovládací prvky pro vkládání poznámek Ťukněte na ovládací prvek Upozornění Text se zobrazí v pracovní oblasti jako poznámka Obrázek 0: Textová poznámka v zadávacím políčku 82

83 5 Rychlý start Provedení měření Obrázek 1: Textová poznámka v náhledu prvků 8

84 5 Rychlý start Provedení měření Vytvořit Měřicí protokol Měřicí protokol můžete vytvořit ve čtyřech krocích: "Zvolit předlohu a prvky" "Zadat informace o úkolu měření" "Volba nastavení dokumentu" "Export Měřicího protokolu" Zvolit předlohu a prvky Ťukněte v hlavní nabídce na Měřicí protokol Zobrazí se uživatelské rozhraní pro zpracování měřicích protokolů Zvolte předlohu Standard Zobrazí se náhled zvolené předlohy Pro vytvoření měřicího protokolu ťukněte na Vytvoř Nabídka Vlastnosti se zobrazí se seznamem všech změřených, zkonstruovaných a definovaných prvků. Chcete-li zařadit všechny prvky do měřicího protokolu, ťukněte v rozevíracím seznamu Výběr na Označit vše. Všechny prvky v seznamu a v náhledu prvků budou aktivovány a zobrazeny zeleně Obrázek 2: Menu Měřicí protokol se Seznamem prvků a předběžným Náhledem 84

85 5 Rychlý start Provedení měření Zadat informace o úkolu měření Zadávané informace závisí na konfiguraci předlohy. Ťukněte na nabídku Informace Do zadávacího políčka Práce zadejte označení Demo1 měřicího úkolu Zadání potvrďte s RET. Do zadávacího políčka Číslo dílce zadejte číslo součástky měřeného objektu Zadání potvrďte s RET. 85

86 5 Rychlý start Provedení měření Volba nastavení dokumentu Ťukněte na menu Dokument V rozevíracím seznamu zvolte Formát data a času a formát RRRR-MM-DD hh: mm (datum a čas) Ťukněte na nabídku Náhled Zobrazí se náhled měřicího protokolu. Obrázek : Náhled Měřicího protokolu Export Měřicího protokolu Měřicí protokoly lze exportovat jako soubory PDF nebo CSV. V rozevíracím seznamu Export zvolte formát exportu Exportovat jako PDF. V dialogovém okně vyberte místo uložení Internal/Reports Zadejte název Demo1Měřicího protokolu Zadání potvrďte s RET. Ťukněte na Uložit jako Měřicí protokol bude exportován ve zvoleném formátu a uložen na místo uložení. 86

87 5 Rychlý start Provedení měření Přerušit Měřicí protokol nebo po uložení uzavřít Ťukněte na Zavřít Hlášení uzavřete s OK Měřicí protokol se zavře 87

88 5 Rychlý start Provedení měření Otevřít Měřicí protokol V hlavním menu Správa souborů můžete uložený protokol otevřít. Ťukněte v hlavní nabídce na Správa souborů Zvolte místo uložení Internal/Reports Zvolte požadovaný soubor Demo1.pdf Objeví se náhled a informace o souboru Obrázek 4: Náhled na měřicí protokol a informace o souboru Chcete-li si měřicí protokol prohlédnout, ťukněte na Náhled Zobrazí se obsah souboru Chcete-li náhled zavřít, ťukněte na Zavřít. 88

89 6 ScreenshotClient

90 6 ScreenshotClient Přehled 6.1 Přehled Výchozí instalace QUADRA-CHEK 000 Demo obsahuje také program ScreenshotClient. Pomocí ScreenshotClient můžete vytvořit snímky obrazovky Demo-softwaru. Tato kapitola popisuje konfiguraci a ovládání ScreenshotClient. 90

91 6 ScreenshotClient Informace o ScreenshotClient 6.2 Informace o ScreenshotClient Se ScreenshotClient můžete snímky aktivní obrazovky softwaru QUADRA-CHEK 000 Demo. Před záznamem můžete vybrat jazyk uživatelského rozhraní, název souboru a umístění snímků obrazovky. ScreenshotClient vytvoří grafické soubory požadované obrazovky: ve formátu PNG s nastaveným názvem s příslušnou zkratkou jazyka s časovými údaji rok, měsíc, den, hodina, minuta a sekunda Obrázek 5: Uživatelské rozhraní ScreenshotClient Stav připojení Cesta k souboru a název souboru Výběr jazyka Hlášení stavu 91

92 6 ScreenshotClient ScreenshotClientStart 6. ScreenshotClientStart Spusťte Demo software, dříve než se připojíte ke ScreenshotClient. Jinak zobrazí ScreenshotClient při pokusu o připojení stavové hlášení Connection close. Pokud jste tak již neučinili, spusťte Demo software Další informace: "Spustit QUADRA-CHEK 000 Demo", Stránka 24 Otevřete ve Windows postupně: Start Všechny programy HEIDENHAIN QUADRA-CHEK 000 Demo ScreenshotClient ScreenshotClient se spustí: Obrázek 6: ScreenshotClient spuštěn (není připojen) Klepněte na Connect Vytvoří se spojení Demo softwaru Hlášení o stavu se aktualizuje Aktivují se zadávací políčka Identifier a Language 6.4 Konfigurovat ScreenshotClient pro snímání obrazovky Pokud jste ScreenshotClient spustili, můžete konfigurovat: kde a pod jakým názvem souboru se uloží snímky obrazovky v jakém jazyce uživatelského rozhraní se vytvoří snímky obrazovky 92
