1 Stavebn technický pr zkum

2 ZÁKLADNÍ ÚDAJE Objekt Objekt Fa P írodov dné UK, Vini ní 5, Praha 2 Investor P írodov dná fakulta UK Albertov 6, Praha 2 Vypracoval ATELIER GENESIS spol. s r. o. Praha 2 - Vinohrady, Korunní 1440/60 Telefon: Fax: genesis@ateliergenesis.cz Ing. Jana Hrne ková Ing. arch. Vít Dušek P edm t pr zkumu Pr zkum hodnotí stávající stav fasády, oken a oplechování u výše uvedeného objektu a bude jedním ze základních podklad pro zpracování rekonstrukce a tepeln technického posouzení. Rekonstrukce bude ešit opravu i vým nu oken, opravu fasády kolem okenních otvor a klempí ských prvk souvisejících s okenní konstrukcí, dále pak možnosti k zlepšení tepeln -technických vlastností objektu. Pr zkum je tedy zam en p edevším na problémy týkající se uvedených konstrukcí. Pr zkum je zpracován pouze vizuální prohlídkou. Nebyly provád ny sondy do konstrukcí. Na základ pr zkum, dokumentace a m ení je provedena fasáda s typy okenních konstrukcí. ZHODNOCENÍ STÁVAJÍCÍHO STAVU Popis objektu: jedná se o stavbu z po átku minulého stolení, s fasádou len nou štukovými prvky. Fasáda východní a jižní (pohled 4 a 5) je ozelen na pnoucí rostlinou. Objekt sestává z p vodní ásti, která je postavena do tvaru U se 3. nadzemními a jedním podzemním podlažím. V pozd jších letech byl k objektu p istaven objekt do tvaru L s jedním nadzemním a jedním podzemním podlažím. V pozd jších letech bylo využito i podkroví. Tento p istav ný objekt má okna v 1.np tvarov shodná se stávající budovou. Ve fasád sm rem k Vini ní 7 jsou okna provedena s p vodní d ev nou venkovní žaluzií, která zajížd la do zakrytého kaslíku. V sou asné dob jsou tyto žaluzie nefunk ní. len ní fasády je jednodušší, bosáže m l í.

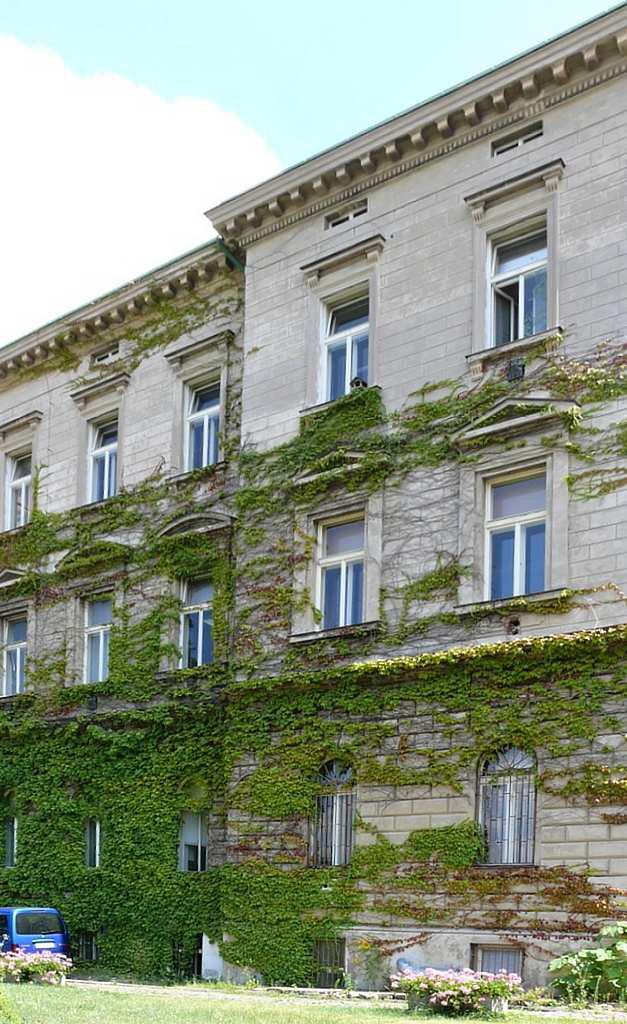

3 Fasáda p vodní objekt Jedná se o historizující fasádu objektu o 3 nadzemních podlažní a 1 suterénní podlaží z p elomu 19. a 20. století. Fasáda má štukovou omítku, zdobenou jednoduchými štukovými prvky. Fasáda je len na rizalitem. Ve spodní ásti fasády je rizalit více prohlouben. Sokl budovy je proveden ze štukové omítky, hladké len ní, Odd len soklovou ímsou. Fasáda sm rem do botanické zahrady je ozelen na. ást fasády spadá do památkov chrán né oblasti. Fasáda nevykazuje v tší vady, jako nap. trhliny. Není vylou eno, že jsou na fasád vlasové trhlinky, které nejsou vid t z pohledu ze zem. Jednou z výrazných vad na fasád jsou nedod lané opravy kolem stávajících a kolem zrušených výustek wawek (plynových topidel s vyúst ním na fasádu). Dále s tímto topidlem je spojena i další vada vlivem p sobení odpadních plyn m dochází ke zvýšené degradaci plechového parapetu nad výustkou. V n kterých p ípadech došlo k úplnému zdegradování oplechování. P íklad poruchy kolem vyúst ní.

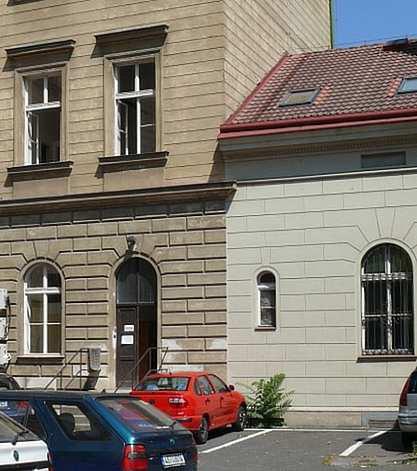

4 Fasáda p istav ného objektu Jedná se o historizující fasádu objektu o 1 nadzemních podlažní, podkroví a 1 podzemním podlaží z poloviny 20. století. Objekty jsou v každém podlaží spolu propojeny. Ale v 1.NP nedošlo k propojení p es chodbu, ale jen v jedné místnosti (která je v sou asné dob využívaná jako knihovna. Fasáda má štukovou omítku, zdobenou jednoduchými štukovými prvky a je len na m lkým rizalitem v podobném rozpalu, jako je rizalit na p vodní fasád. len ní je jednodušší. Ve spodní ásti fasády je sokl hladký a je odd len soklovou ímsou jednoduššího tvaru, než je na p vodní fasád. P echod mezi p vodním objektem a p ístavbou Pohled na p ístavbu

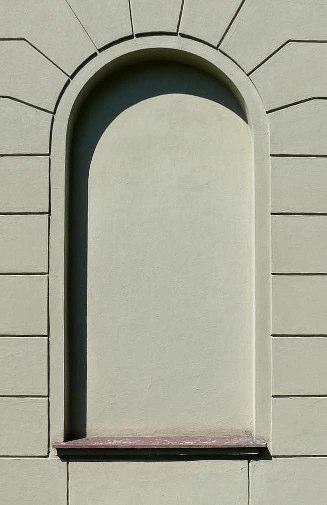

5 Ve fasád p ístavby jsou dv zazd ná okna, bez zasklení. Zazd né okno. Fasáda nevykazuje pohledové vady. Okna V pr b hu užívání objektu došlo pravd podobn k n kolika vlnám oprav, vým n a repasí okenních konstrukcí. N které byli provedeny zda ile, n které mén zda ile. V n kterých ástech p vodního objektu jsou ješt historická okna s p vodními k ídli a s p vodním rámem. V n kterých p ípadech došlo k repasi vnit ních k ídel a k vým n vn jších k ídel s tím, že na p vodní rám byla p id lána lišta, která m la zabezpe it okno proti zatékání a proti tzv. profukování. V neposlední ad došlo i k vým n komplet celého okna i s rámem nap. 3.NP. tyto okna jsou provedena jako historizující, s jednodušším profilem u okenního rámu a zjednodušeným profilem k ídla. N která okna byla provedena bez profilace nap. ve 3.NP na galerii. Další stavební zásah je znát na oknech v suterénu, kde došlo k áste né vým n oken, ale k ídla a rámy jsou jednoduchou profilací, bez ozdobných klapa ek, st ední p í el hladká, neprofilovaná. V n kterých p ípadech jsou okna zdvojená. Okna v prvním nadzemním podlaží jsou s lunetovým zakon ením v exteriéru, v interiéru pak obdélníkovým. Ve druhém a t etím podlaží jsou okna obdélníková Okna p vodní historická Okna jsou v místech, kde jsou kancelá e a laborato e (mimo chodby) provedena jako dvojitá, špaletová tzv. kaslíková, s d ev ným dešt ním. Na chodbách a sociálním za ízení je provedeno zd né dešt ní. K ídla jsou otvíravá i výklopná sm rem do interiéru. U výklopných k ídel jsou v tšinou použity pákové ovlada e. U výklopného okna s pákovým ovlada em je propojena vn jší a vnit ní ventila ka. Rámy a k ídla jsou profilované s vn jší ozdobnou klapa kou. Na n kterých k ídlech klapa ka chybí. Okna jsou ve špatném technickém stavu. P edevším n která vn jší k ídla vystavená pov trnosti mají chyb jící nát r, poškozené okapnice, vypadaný zasklívací tmel, rozklížené a vylámané rámy. D evní hmota je degradována pov trnostními

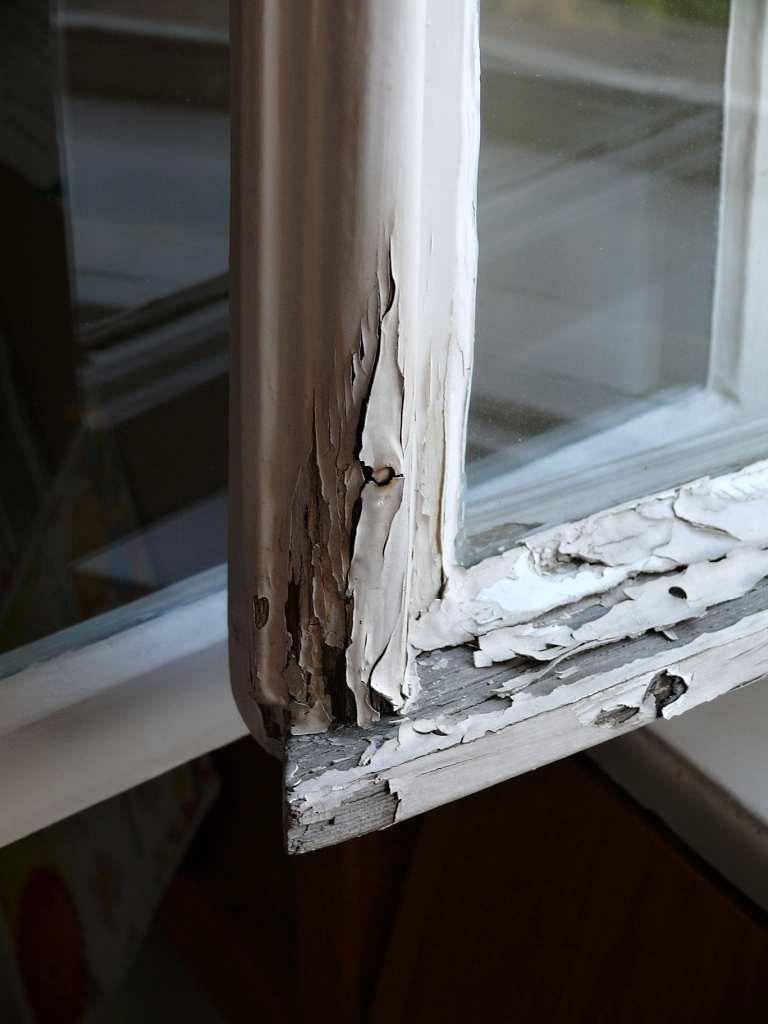

6 vlivy. Rohové spoje k ídel jsou uvoln né, rámy jsou ve spodní ásti v n kterých p ípadech napadeny hnilobou. V n kterých p ípadech dochází k zatékání do interiéru. Na n kterých k ídlech byl proveden špatn ochranný nát r a to sice tak, že vlivem jednotlivých vrstvených došlo k zat ení p vodní profilace. P vodní profilace k ídla vadn provedený nát r P vodní rám a k ídlo dochází k odlupování nát ru

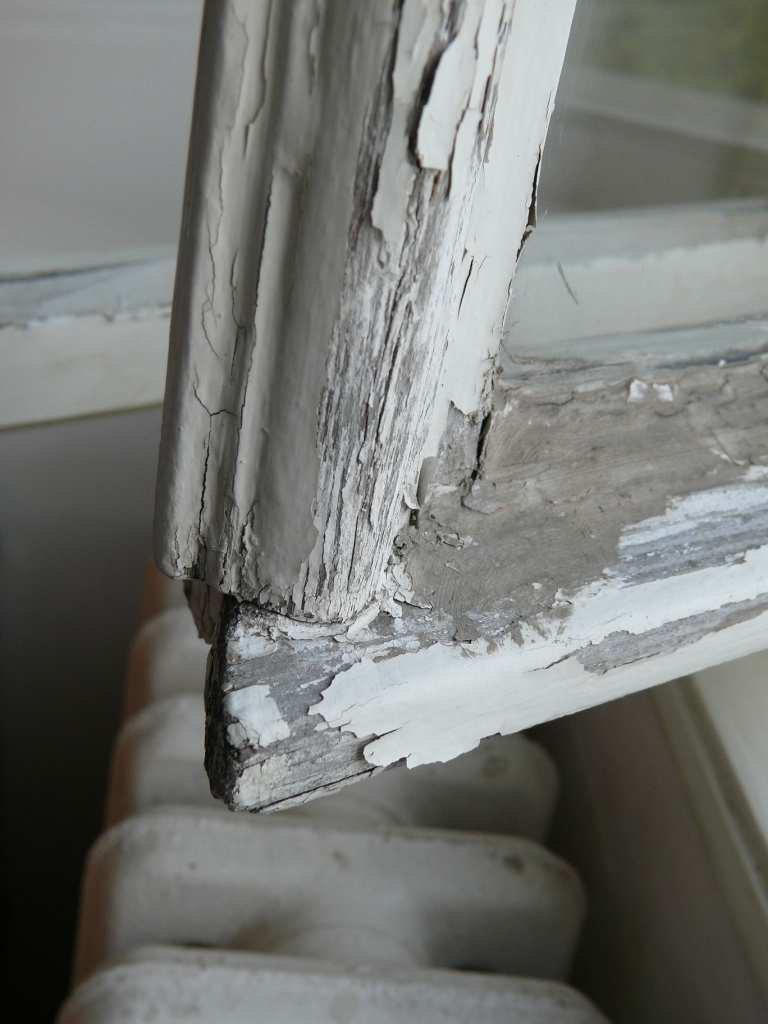

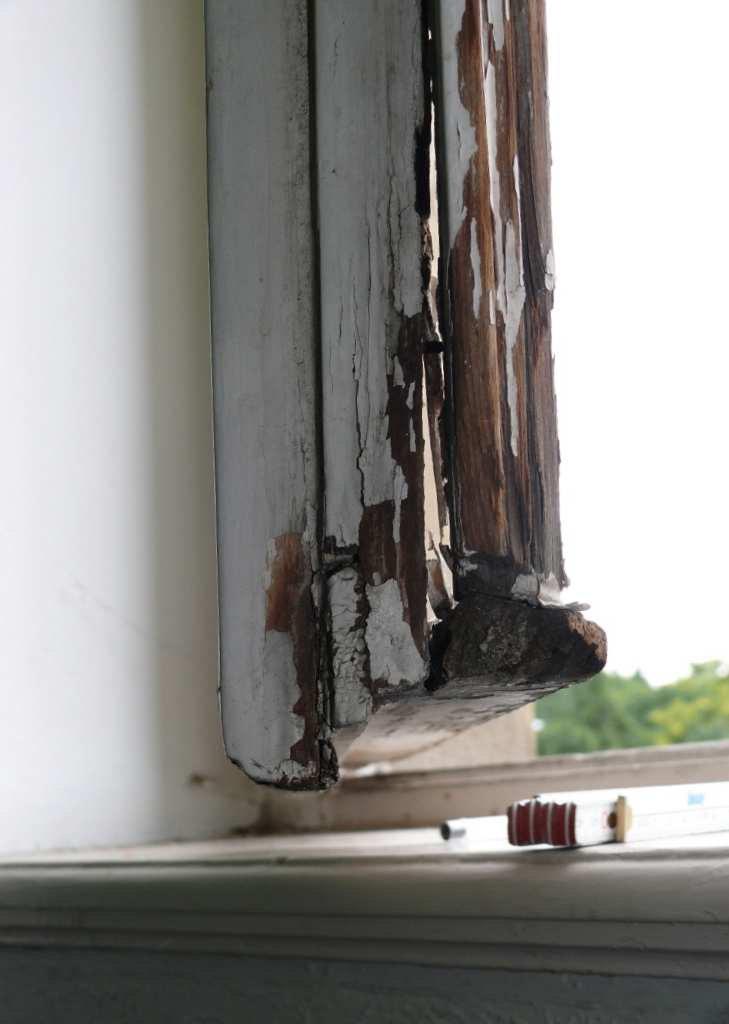

7 P vodní k ídlo - klapa ka dochází k odlupování nát ru, Degradaci d ev né hmoty, vlivem vrstvení nát r byla zat ena profilace P vodní k ídlo - degradace d evní hmoty

8 Odlupování nát ru z d ev ných ástí Zatékání do konstrukce N která k ídla jsou bez ozdobné klapa ky Okna, kde došlo k repasi okenních rám a k vým n vn jších k ídel Okna jsou v místech, kde jsou kancelá e a laborato e p evážn v 1.NP a 2.NP (mimo chodby) repasována p vodní konstrukce je zachována - dvojitá, špaletová tzv. kaslíková, s d ev ným dešt ním. Na chodbách a sociálním za ízení je provedeno zd né dešt ní. Spodní k ídla jsou otvíravá a horní k ídla jsou n která otvíravá a n která výklopná. U výklopných k ídel jsou použity pákové ovlada e. Rámy jsou p vodní s provedenou novou lištou, která má zabezpe it okno proti zatékání a tzv. profouknutí. Vn jší k ídla jsou vesm s vym n na nov jší stavba k ídla, jednodušší profilace, vn jší ozdobná klapa ka. Vnit ní k ídla byla pravd podobn v tšinou repasována - jsou s p vodní profilací. Okna jsou v horším technickém stavu. P edevším n která vn jší k ídla vystavená pov trnosti mají chyb jící nát r, poškozené okapnice, špatné otvírání k ídel. Na n kterých k ídlech byl proveden špatn ochranný nát r a to sice tak, že vlivem jednotlivých vrstvených došlo k zat ení p vodní profilace.

9 Vn jší k ídlo zjednodušená profilace Vnit ní k ídlo - p vodní profilace k ídla na n kterých místech vadn provedený nát r Vn jší k ídlo klapa ka olupující se nát r

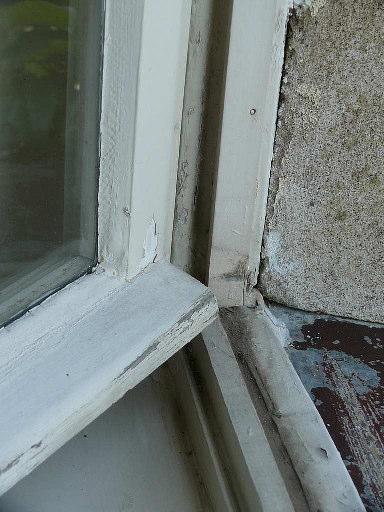

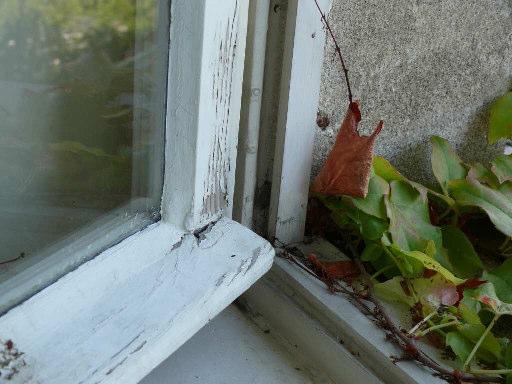

10 P vodní rám s p ídavnou lištou na n kterých místech dochází k zatékání vody a vzlínání vody po lišt Okna, kde byla provedena kompletní vým na k ídla + rámy U oken na fasád sm rem do zahrady ve 3.NP byla n kdy v minulosti provedena kompletní vým na k ídel v etn rám. Rámy jsou provedeny bez drážky, jednoduchý profil. K ídla se zjednodušenou profilací. Konstrukce - dvojitá, špaletová tzv. kaslíková, s d ev ným dešt ním. Spodní k ídla jsou otvíravá a horní k ídla jsou výklopná s pákovým ovlada em - propojena je vn jší a vnit ní ventila ka. Okna jsou v ucházejícím technickém stavu. P edevším n která vn jší k ídla vystavená pov trnosti mají chyb jící nát r. Pravd podobn vlivem prov šení dochází ke špatnému otvírání a zavírání k ídel. K ídla zjednodušená profilace

11 Rám jednodušší konstrukce V 3.NP v prostoru galerie je provedeno nové okno fasáda východní (pohled 3) okno O7 okno jednoduché. Rám se svislým sloupkem, k ídla výklopná. Rámy i k ídla jsou provedeny jako jednoduché bez profilace. Okno není ve špatném technickém stavu, ale není provedeno v souladu s tvaroslovím daného objektu. Dále v této fasád jsou provedena nov jší okna, která nerespektovala p vodní profilaci. Profilace u k ídel Okna suterén N která okna v suterénu jsou p vodní, jednoduchá. Jedná se p edevším o okna na chodbu tyto okna jsou ve špatném stavu. Okna do laborato í v míst staršího objektu jsou s r zný len ním. Okna v anglických dvorcích jsou vesm s jednok ídlá, jednoduchá podezd ná luxfery zjednodušená profilace k ídla, ve v tšin p ípad špatn dostupná. Okna v západní fasád - n kde jsou v anglickým dvorku a n kde už na terénu. Na pravé stran od vstupu ( elem k domu) jsou okna r zného tvarosloví, velikostí, len ní. N která jsou nov jší špaletová, n která jsou jen jednoduchá. Na levé stran jsou okna s podobným tvaroslovím nov provedená, špaletová s d ev ným dešt ním, ale s jednoduchou profilací na k ídlech, bez ozdobné klapa ky, hladký profil na st edním poutci.

12 Okna ve fasád severní zde je rozdíl mezi starším a mezi nov jším objektem okna ve starší ásti jsou provedena obdobn jako u fasády západní levé ásti - nov provedená, špaletová s d ev ným dešt ním, ale s jednoduchou profilací na k ídlech, bez ozdobné klapa ky, hladký profil na st edním poutci. Okna v nov jším objektu jsou nov provedená zdvojené, bez historických prvk. OKNA - SPECIÁLNÍ - okna v posluchárn v 1.NP a v knihovn jsou provedena s historickou vnit ní skládanou d ev nou okenicí, která sloužila k zatemn ní prostoru. Okna jsou s p vodním obložením ost ní a poprsníku. Okenice se skládá do d ev ného kaslíku po stran okna. Na n kterých místech je odstran no obložení poprsníku (z d vodu vytáp ní). - Okna u p ístavby fasáda severní tyto okna jsou provedena s venkovní svinovací d ev nou okenicí, která zajíždí do kaslíku nad okny. Ovládání je mechanicky z vnit ní strany. Ost ní a poprsník jsou obloženy na n kterých místech toto obložení chybí. - Klempí ské konstrukce - parapety Jak již bylo výše zmín no, n které plechy parapet jsou již zdegradovány, p evážn vlivem p sobení odpadního vzduchu z parapetních topidel. N které parapety jsou provedeny ne z jednoho kusu plechu, ale ze dvou k sob p iva ených plech. N které oplechování je v ucházejícím stavu, bez výrazných vad pokud se jedná o materiál. Vesm s na veškerém oplechování dochází k degradaci nát rové hmoty. Venkovní m íže Venkovní m íže jsou provedeny v r zném len ní, bez jednotící myšlenky. M íže byly provád ny v r zných etapách životnosti objektu. Materiálov jsou vesm s v uspokojivém stavu, áste n se odlupuje nát r. NÁVRH Tepeln technické zlepšení konstrukce - Vzhledem ke štukové výzdob a historických prvcích na fasád se nedá p edpokládat kompletní zateplení objektu. Jedinou možností jak zlepšit tepeln -technické vlastnosti objektu je vým na oken za okna s izola ním dvojsklem. - P i návrhu je pot eba respektovat p vodní tvarosloví, profilace, podobné rozm ry. - Zachovat konstrukci u oken ozna ených jako speciální (okna s historicky provedenými okenicemi). - Dále odstranit dozdívku z luxfer a nahradit oknem. V Praze dne Ing. Jana Hrne ková
