Souhrn standardů pro projektování a realizaci staveb ve FN /vč. rekonstrukcí a modernizací/, vyplývajících z provozu a údržby technických zařízení

Transkript

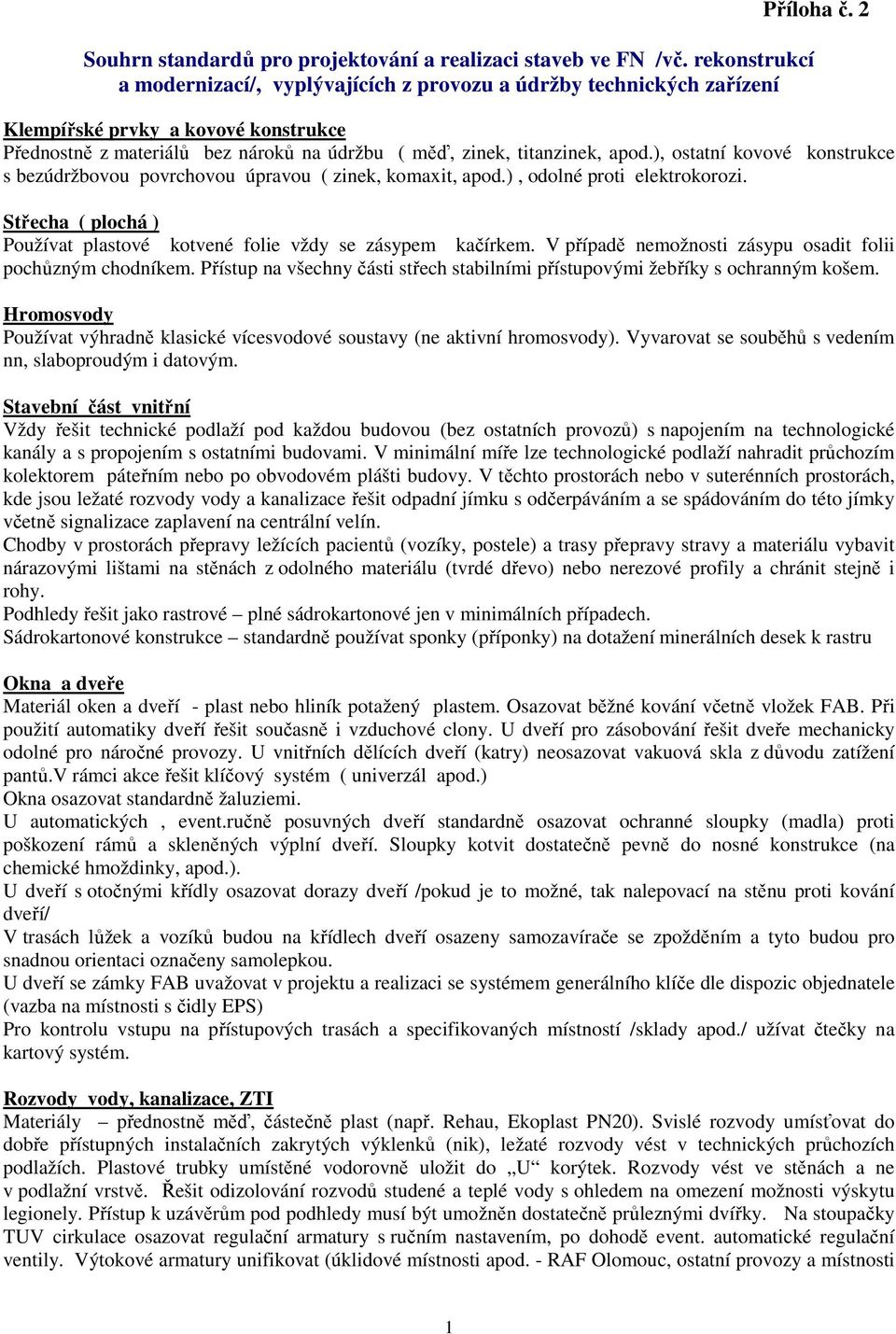

1 Suhrn standardů pr prjektvání a realizaci staveb ve FN /vč. reknstrukcí a mdernizací/, vyplývajících z prvzu a údržby technických zařízení Přílha č. 2 Klempířské prvky a kvvé knstrukce Přednstně z materiálů bez nárků na údržbu ( měď, zinek, titanzinek, apd.), statní kvvé knstrukce s bezúdržbvu pvrchvu úpravu ( zinek, kmaxit, apd.), dlné prti elektrkrzi. Střecha ( plchá ) Pužívat plastvé ktvené flie vždy se zásypem kačírkem. V případě nemžnsti zásypu sadit flii pchůzným chdníkem. Přístup na všechny části střech stabilními přístupvými žebříky s chranným kšem. Hrmsvdy Pužívat výhradně klasické vícesvdvé sustavy (ne aktivní hrmsvdy). Vyvarvat se suběhů s vedením nn, slabprudým i datvým. Stavební část vnitřní Vždy řešit technické pdlaží pd každu budvu (bez statních prvzů) s napjením na technlgické kanály a s prpjením s statními budvami. V minimální míře lze technlgické pdlaží nahradit průchzím klektrem páteřním neb p bvdvém plášti budvy. V těcht prstrách neb v suterénních prstrách, kde jsu ležaté rzvdy vdy a kanalizace řešit dpadní jímku s dčerpáváním a se spádváním d tét jímky včetně signalizace zaplavení na centrální velín. Chdby v prstrách přepravy ležících pacientů (vzíky, pstele) a trasy přepravy stravy a materiálu vybavit nárazvými lištami na stěnách z dlnéh materiálu (tvrdé dřev) neb nerezvé prfily a chránit stejně i rhy. Pdhledy řešit jak rastrvé plné sádrkartnvé jen v minimálních případech. Sádrkartnvé knstrukce standardně pužívat spnky (přípnky) na dtažení minerálních desek k rastru Okna a dveře Materiál ken a dveří - plast neb hliník ptažený plastem. Osazvat běžné kvání včetně vlžek FAB. Při pužití autmatiky dveří řešit sučasně i vzduchvé clny. U dveří pr zásbvání řešit dveře mechanicky dlné pr nárčné prvzy. U vnitřních dělících dveří (katry) nesazvat vakuvá skla z důvdu zatížení pantů.v rámci akce řešit klíčvý systém ( univerzál apd.) Okna sazvat standardně žaluziemi. U autmatických, event.ručně psuvných dveří standardně sazvat chranné slupky (madla) prti pškzení rámů a skleněných výplní dveří. Slupky ktvit dstatečně pevně d nsné knstrukce (na chemické hmždinky, apd.). U dveří s tčnými křídly sazvat drazy dveří /pkud je t mžné, tak nalepvací na stěnu prti kvání dveří/ V trasách lůžek a vzíků budu na křídlech dveří sazeny samzavírače se zpžděním a tyt budu pr snadnu rientaci značeny samlepku. U dveří se zámky FAB uvažvat v prjektu a realizaci se systémem generálníh klíče dle dispzic bjednatele (vazba na místnsti s čidly EPS) Pr kntrlu vstupu na přístupvých trasách a specifikvaných místnstí /sklady apd./ užívat čtečky na kartvý systém. Rzvdy vdy, kanalizace, ZTI Materiály přednstně měď, částečně plast (např. Rehau, Ekplast PN20). Svislé rzvdy umísťvat d dbře přístupných instalačních zakrytých výklenků (nik), ležaté rzvdy vést v technických průchzích pdlažích. Plastvé trubky umístěné vdrvně ulžit d U krýtek. Rzvdy vést ve stěnách a ne v pdlažní vrstvě. Řešit dizlvání rzvdů studené a teplé vdy s hledem na mezení mžnsti výskytu leginely. Přístup k uzávěrům pd pdhledy musí být umžněn dstatečně průleznými dvířky. Na stupačky TUV cirkulace sazvat regulační armatury s ručním nastavením, p dhdě event. autmatické regulační ventily. Výtkvé armatury unifikvat (úklidvé místnsti apd. - RAF Olmuc, statní prvzy a místnsti 1

2 baterie s mžnstí regulvání průtku např. ORAS). U pracvních a kuchyňských linek sazvat nástěnné baterie, v statních případech baterie stjánkvé /dle PD/. Sučástí PD a následně ddávky bude kmpletní zaregulvání systému teplé vdy /TV/ a cirkulace teplé vdy /ctv/. P p prvedení rzvdů bude před předáním bjednateli prvedena řízená dezinfekce TV a ctv. Následně bude dlžen prtkl bakterilgickém rzbru, vč. vyšetření na leginelu. Na kanalizaci pužít plastvé rzvdy ( nvdur, HT systém), ležaté rzvdy vést v technických pdlažích, svislé rzvdy umísťvat d instalačních zakrytých výklenků ( nik ). V případě pužití mntvaných sprchvých kutů nepužívat vaničky plastvé. Vlastní vaničky řešit s kraji zapuštěnými d svislých stěn (dstranění mžnsti zatékání). Prefervat vyzděné a blžené sprchvé kuty s dlažbu s hydrizlací se záchytným prahem výšky cca 50-80mm, v právněných případech s přejezdvu hranu-viz. PIO, lůžkvé dd. E. Autmatické splachvače unifikvat dle typů užívaných ve FN HK. Ústřední vytápění Pužívat na rzvdy měď neb celvé bezešvé trubky, event.rehau u pdlahvéh tpení. Rzvdy vždy svařvané, letvané, event lisvané. Veškeré prstupy řešit plastvými průchdkami kl ptrubí. Všechny zakryté uzávěry musí být přístupné revizními dvířky. U rzdělvače a sběrače ÚT nutn zbudvat sběrnu jímku s přečerpáváním d kanalizace. Radiátry patřit krytem jen v nejnutnějších případech. Standardně sazvat radiátrvé ventily s termhlavicemi. Vzduchtechnika Ve strjvnách VZT vždy vyspádvat pdlahu d dstatečnéh mnžství vpustí, kndenzát svést stabilně přím d vpustí. Zabezpečit průchdy pdlahu pr případ zaplavení strjvny (dstatečné izlace, hrázky apd.). Prjektvat vždy skladvé prstry pr ulžení filtrů a t v blízksti strjvny. K pdlahám instalvat zátpvá čidla. Regulační ventily instalvat c nejblíže ke VZT jedntkám. Ke klapkám pužít ventily s havarijní funkcí. VZT jedntky umísťvat na střeše d zastřešených strjven ne vlně! Přívd vzduchu nasávat vždy ze severní strany budvy. Předepsat dstatečné nátěry (třívrstvý) ptrubí a železných, pvrchvě neupravených částí.vnější izlace plechvat nestačí jen flie.(chrana před ptactvem). VZT a před.pak chladící a dchlazvací jedntky v pdhledech musí být důkladně izlvané, přístupné a demntvatelné bez nutnsti burat strpní pdhled-sazení dstatečnéh pčtu revizních tvrů rzměrech 400x400, v právněných případech 600x600mm.. Důsledně ppsat a značit všechna zařízení, prvky a revizní tvry. Kndenzát svést pevným ptrubím tak, aby nepřekážel údržbě jedntek. Vše s přensem dat na velín v 1.NP chirurgie. Medicinální plyny Dbát důsledné zkruhvání sítí. Prjekčně řešit mžnst místní zálhy (JIP) pr případ pruchy neb servisu centrálníh rzvdu. Ddržvat kncepci s pužitím kmpresrů Atlas Cpk. Respektvat EN 737 včetně suvisejícíh měření a regulace s přensem dat na velín. Zabezpečit důsledné značení a ppis rzvdů dle zvyklstí FN. Měření a regulace Navrhvat v jedntlivých bjektech v suladu s kncepcí prvzu měření a regulace s prpjením na pužívané řídící systémy v centrálním velínu (TIRS, Prms) Prjektvat mnitrvání důležitých zařízení: tpení, chlazení, větrání, UPS výtahy apd. na centrální velín. Prjektvat prpjení bezpečnstníh a pžárníh zabezpečení na centrální velín. V případě, že prjekt neřeší některé části, zajistit rezervní plžení trubek pr následné zatažení instalací (drzumívací systémy, elektrický vrátný apd.). Vedení důsledně šetřit přepěťvými chranami včetně datvých sítí. Kmunikvat p síti Ethernet, případně ptická vlákna mezi bjekty. Prjektvat rzvaděče s dstatečnu dimenzí pr rzšíření systému. 2

3 Elektrické rzvdy a sučásti rzvdů Před prjektem vždy prjednat s prvzvatelem prtkl určení vnějších vlivů a prtkl určení místnstí pr lékařské účely. Pužité materiály c nejvíce unifikvat. Dbát na barevné rzlišení zásuvek pdle způsbu napájení, chrany a zálhvání zdrjů. Řešit vždy důsledně přepěťvé chrany v napájecích sítích nejenm u sptřebičů ale i v rzvdnicích a rzvdnách. Vždy řešit kmplexní rzvdy STA v celé budvě Náhradní zdrje UPS řešit jak sučást ddávky akce, centrální pr celý bjekt se zálhu a t včetně mnitrvání stavu na velín. Zajistit zálhvání lednic, které t vyžadují z phledu uchvávanéh materiálu /upřesní uživatel/ včetně příslušné signalizace. Nuzvé světlení se zdrji ve svítidlech pužívat jen v nvě budvaných prstrách-mnitrvání stavu svést na technické pracviště TO v 1.PP PIO. Pr napájení nuzvéh světlení v reknstruvaných prstrách využívat stávajících akumulátrven. Ptrubní pšta Venkvní vedení vést vždy v průchzích kanálech tak, aby byla v maximální míře přístupná. Vedení ptrubí v bezkanálu vyspádvat d jímek pr dčerpávání vdy. Výhybky a zdrje napájení umístit d prstr, které nejsu vlivněny pvětrnstními vlivy. Prstupy mezi pžárními úseky dplnit pžárními uzávěry. Výtahy Hydraulické výtahy pužívat puze v nízkpdlažní zástavbě. Technické parametry výtahu, veliksti a prvedení kabiny vždy knzultvat s prvzvatelem a technickým dbrem s přihlédnutím ke specifikám prvzu a hygienickým předpisům. S hledem na pužívané systémy a zkušensti a ptřeby prvzvání a údržby těcht zařízení c nejvíce unifikvat ddavatele (knzultvat předem s technickým dbrem ). Zajistit mnitrvání prvzu výtahů na velín. Obklady a dlažby Vnější a hrní rhy uknčvat plastvými lištami, vnitřní rhy řešit siliknvým tmelem v barvě spárvací hmty. Všebecné pžadavky Hlavní uzávěry všech energií a vládání technlgií a zařízení udržvaných v prvzu pracvníky údržby umístit tak, aby přístup k nim při pravách, revizích apd. nenarušval chd pracviště a zárveň aby nebyl nijak mezen prstrvě ani časvě mezen. U všech akcí dřešit přepjení starých rzvdů na nvé rzvdy včetně nvých uzávěrů. Mezi bjekty budvat spjvací technlgické průchzí klektry s rzvdy všech medií, energií Řešit předání zpracvaných prvzních řádů již jak sučást akce. U stavby větších bjektů řešit jak sučást prjektu prstr pr dílnu údržbáře neb údržbářů včetně vybavení dílny zařízením a nářadím (rzsah knzultvat s TO s hledem na velikst bjektu). Všechny prstupy mezi pžárními úseky řešit jak pžární prstupy s dlžením prvedení právněnu sbu!! Při prjektvání pstupvat pdle platných předpisů, záknů a vyhlášek /připmínáme vyhl. č. 195/2005/ Při zpracvání jedntlivých stupňů PD zajistit a dlžit prtklem prjednání jedntlivých částí PD s dbrnými útvary a uživateli ve FN HK. K případným připmínkám se prjektant vyjádří z hlediska technické mžnsti jejich zapracvání d PD a dpadů d nákladů akce(vč. kmentáře). K neakceptvaným připmínkám bude svlán jednání se zástupci inv. dbru FN HK a útvary, které připmínky uplatnily. Na jednání se prvede závěr neb se prblém pstupí k rzhdnutí d prady prvzně-technickéh náměstka FN HK neb vedení FN HK. PD musí bsahvat Prtkl určení vnějších vlivů a Prtkl určení místnstí pr lékařské účely 3

4 Všechny dchylky d uvedených standardů knzultvat výše uvedeným způsbem. Krmě příslušnéh pčtu paré (upřesněných v SD) zajistí prjektant předání PD v digitální pdbě (Aut CAD) na CD. Zhtvitel zajistí 3 paré dkumentace skutečnéh stavu. 1x tut dkumentaci předá v elektrnické pdbě (na CD ROM). Tut dkumentaci předá zhtvitel investrvi 10 dnů před zahájením přejímacích řízení. Suhrn standardů pr prjektvání, přípravu a realizaci prav, reknstrukcí a investic zpracvaný Prvzním dbrem FN HK Vnitřní úpravy -úklidvé místnsti min. výměr cca 4 m2 - dveře 80 cm (pkud mžn tevírat ven) - výlevka + umyvadl + mžnst napjení hadice -šatna pr uklízečky - skříňky dděleně civil a pracvní děv + sciální zázemí -denní místnst pr uklízečky (případně splečná s šatnu) -kancelář prvzáře -pužívat pdlahvé krytiny s minimálními mezujícími faktry na úklidvé prstředky a dezinfekci (např. Tarkett) -kulaté rhy fabin d výše cca 100mm -pdlahvu krytinu napjit na stěnu fabinem, v případě vícevrstvých pvlakvých krytin pužít pdlahvé lišty (např. Dllken, apd.) -1. a pslední schd (vč. pdest) dlišit barevně ve stejném materiálvém prvedení, jak jsu schdišťvé stupně -elektrické zásuvky na chdbách p 15 m pr napjení úklidvé techniky -elektrické zásuvky u vchdů na úklid čistících zón - dstatečné jištění -jištění el. zásuvek 16 A -nabíjecí místnst pr úklidvu techniku - dstatečné dvětrání (- puze pr daný účel) -místnst pr čistu a údržbu úklidvé techniky mžnst vypuštění strjů zemní vpusť - napuštění strjů - teplá a studená vda + umyvadl -sklady čistících prstředků, pytlů, papírvých ručníků atd. výměra úměrná veliksti budvy -velkplšné třístupňvé čistící zóny na vstupech d budvy -prstry pr dpad úměrné veliksti budvy -dětské WC na dětských dděleních -měřené výstupy vdy a elektřiny na nápjvé autmaty (pdle pžadavků kliniky) -vrátnice řešit jak samstatnu místnst (včetně zázemí pr vrátnéh) kam jsu zpravidla svedeny EPS, kamervý systém, signalizace narušení bjektu, klíčvý systém, datvá zásuvka (NIS) -pr pacienty drzumívací zařízení s mžnstí telefnní kmunikace Venkvní úpravy: -stání na kla, případně uzamykatelná klárna -prjekt sadvých úprav v rámci mžnstí nevysazvat alergenní dřeviny, ale jehličnany (menší nepřádek) -dpravní prjekt značení stání vzidel pr držitele ZTP -šířka chdníků minimálně 1,70 m -chdníky řešit jak pjezdvé nad 2 tuny (strjní úklid kmunikací) -pvrchy chdníků zámkvá dlažba -nájezdy pr invalidy -mbiliář lavičky, stjany na kla, dpadkvé kše pdle již pužívaných ve FN -zavlažvání venkvních zahradních úprav venkvní výstup vdy -zelené plchy upravené pr strjní sekání a nájezdy d zelených plch pr sekačky Telefny: -vedení pr telefnní linky a veřejné telefnní autmaty pdle pžadavků kliniky -zachvání půvdníh stavu puze v případě, že stávající vedení nebude pškzen při stavebních pracích, v pačném případě prvést reknstrukci telefnních rzvdů 4

5 -telefnní rzvdy p strukturvané kabeláži -rzšíření psuzvat s hledem na kapacitu přívdu z telefnní ústředny a mžnst jejíh psílení včetně rzšíření kapacity telefnní ústředny -pkud při pžadavcích na rzšíření telef. přípjek, kapacitu přívdníh kabelu a kapacity TÚ je nutné plánvat v rzpčtu stavby finanční prstředky na tt rzšíření Sučástí řešení stavby neb stavebních úprav bude také návrh vnitřníh vybavení: - nábytek ( vč. zdravtnických židlí) - zařizvací předměty na hygien. zařízeních ( dávkvače, zásbníky, věšáky ) - vzíky ( na prvz úklidu, vizity, rzvz materiálu, prádla, stravy ) - nábytek a vybavení d prvzních místnstí ( regály, šatní skříňky apd. ) - elektrnika (TV, kpírky, fax, lednice, mikrvl.... ) - ve stavbě musí být zahrnuté plžky pevně spjené s budvu ( jak např. madla, hrany zdí, linky, vnější i vnitřní žaluzie, infrmační systém, čajníky, drazy dveřních klik, držáky.. ) včetně cenění STANDARDY KUCHYŇSKÝCH LINEK: Osvětlení pracvní desky všude tam, kde jsu sazeny hrní skříňky. Baterie ZTI u pracvních a kuchyňských linek nástěnné, statní stjánkvé, resp. dle standardů FN HK. Drazy u všech skříněk patřených madly či úchytkami. Skříňky dtěsněné ke stěnám lištami neb dtmeleny. Skříňky p stranách a celé hrní desky vrchních skříněk dtmeleny ke stěnám. Krpusy skříněk Materiál třívrstvý DTD tlušťky 18mm Pvrch Lamin CPL s bustranným fládrem, resp. barvu. (přesnu barvu fláce určí bjednatel ze vzrníku) Všechny hrany krpusu (i skryté) patřeny ABS tlušťce 0,5 mm, lepené strjně plyuretanvým tavným lepidlem. Fládr resp. barva ttžná s krpusem. (NE lepidl EVA ve frmě granulí, či patrn) Spje jedntlivých částí krpusu pmcí bukvých klíků, šrubů neb knfirmátů. Zadní stěna krpusu MDF tlušťce 3,5mm, jednstranně laminvaná, fixvaná v drážce Spdní krpusy musí být patřeny plastvými rektifikačními nhami. Sklvý prfil nasuvací (naklapávací) zpředu a z bků s integrvaným siliknvým těsněním k pdlaze. Viditelné hrany sklu patřeny ABS tlušťce 0,5 mm, lepené strjně plyuretanvým tavným lepidlem. Fládr resp. barva ttžná s krpusem. (NE lepidl EVA ve frmě granulí, či patrn) Skryté hrany sklu šetřeny prti vniknutí vdy (vdědlnst) Zadní stěna stěna mezi spdními a vrchními skříňkami Materiál třívrstvý DTD tlušťky 18mm Pvrch Lamin CPL s jednstranným fládrem, resp. barvu tl. 18mm. (přesnu barvu fláce určí bjednatel ze vzrníku) Všechny hrany patřeny ABS tluš tce 0,5 mm, lepené strjně plyuretanvým tavným lepidlem. Fládr resp. barva ttžná s krpusem. (lepidl NE EVA ve frmě granulí, či patrn) Dvířka spdních i vrchních skříněk, čela zásuvek Materiál třívrstvý DTD tlušťky 18mm 5

6 Pvrch Lamin CPL s bustranným fládrem, resp. barvu. (přesnu barvu fláce určí bjednatel ze vzrníku) Všechny hrany krpusu (i skryté) patřeny ABS tlušťce 2 mm, rádius 2mm lepené strjně plyuretanvým tavným lepidlem. Fládr resp. barva ttžná s nsným materiálem. (NE lepidl EVA ve frmě granulí, či patrn) Každá dvířka musí být patřena 2ks celkvvých miskvých závěsů umžňujících rektifikaci ve třech směrech. Na závěsy musí ddavatel pskytvat dživtní záruku. Dvířka i zásuvky musí být patřena tlumičem drazu djezdu (prti buchnutí při zavírání) Zásuvky musí mít mžnst rektifikace čílek ve dvu směrech Zásuvky musí být patřeny celkvvými výsuvy s dstatečnu nsnstí a samdvíráním. Výsuvy musí mít lehký chd v bu směrech phybu (tevírání/zavírání), při plném zatížení. Deska kuchyňských linek Materiál třívrstvý DTD tlušťky 28mm - Dřezy Pvrch Lamin (přesnu barvu fláce určí bjednatel ze vzrníku) Opracvání čelní hrany PstFrming. Bční hrany krpusu (i skryté) patřeny ABS tlušťce 2 mm, rádius 2mm lepené kntaktním vdstálým lepidlem. Těsnící lišta mezi zádvu stěnu a desku v c mžná nejmenším prfilu. Těsnící lišta shdné barvy s desku, bustranně patřena siliknvým těsněním přiléhajícím k běma plchám. Musí být celnerezvé určené pr zdravtnické prvzy Ostatní pptávaný nábytek: Všechny hrany krpusu (i skryté) patřeny ABS tlušťce 2 mm, rádius 2mm lepené strjně plyuretanvým tavným lepidlem. Fládr resp. barva ttžná s nsným materiálem. (NE lepidl EVA ve frmě granulí, či patrn) Účel pužití - I. perační sály, JIP, sálky a jim na úrveň pstavené prvzy s vyskými pžadavky na úrveň hygieny: vhdnst pr pužití v interiérech zdravtnických, ptravinářských a farmaceutických, kde je nutná vyská úrveň hygieny Materiály vhdné pr zdravtnictví musí splňvat nrmu ČSN, včetně zvláštních pžadavků dlnsti chemikáliím (dezinfekčním prstředkům), musí být nenasákavé, nesmí umžnit vegetaci plísní, hub, mikrrganismů atd., nesmí bsahvat žádné nebezpečné látky Účel pužití - II. statní zdravtnické prvzy se standardním pžadavkem na úrveň hygieny: vhdnst pr pužití v interiérech zdravtnických, ptravinářských Materyály ve zdravtnictví musí splňvat nrmu ČSN, včetně zvláštních pžadavků dlnsti chemikáliím (dezinfekčním prstředkům), nesmí umžnit vegetaci plísní, hub, mikrrganismů atd., nesmí bsahvat žádné nebezpečné látky 6

7 Pžadujeme: 1) prhlášení shdě ve smyslu zákna 22/1997 Sb. technických pžadavcích na výrbky 2) certifikát výrbku, včetně dlžky s technickými údaji a způsbem údržby 3) vyjádření NRC pr faktry vnitřníh prstředí SZÚ dlžit, že výrbek vyhvuje pžadavkům zákna 258/2000 Sb, vyhlášky č.440/2000 Sb., vyhl. č.49/1993 Sb. a typvým směrnicím MZd., zákna 157/1998 Sb. - vše v platném znění Upřesnění vybavení místnstí hygien. zař. předměty: A) ambulance : Umyvadl + 1x dávkvač mýdla 1x dávkvač emulze (krém) 1x dávkvač papírvých ručníků 1x dávkvač desinfekce 1x kš B) dběry, příjem: Dřez + 2x dávkvač desinfekce 1x kš zpracván za ddělení MTZ FN HK C) WC : Umyvadl + 1x dávkvač mýdla 1x dávkvač papírvých ručníků (alternativně vysušeč) 1x zrcadl 1x kš 1x WC štětka 1x držák taletníh papíru D) Kupelny : Sprcha + 1x dávkvač mýdla 1x zrcadl E) V místnstech pr lékařské účely sazvat k umyvadlům U sifny / nerez event. takvé, které by umžňvaly dezinfekci perličkvým luhem/ S hledem na 7 vyhlášku 195/2005 Sb., kteru se upravují pdmínky předcházení vzniku a šíření infekčních nemcnění a hygienické pžadavky na prvz zdravtnických zařízení a na metdické patření Ministerstva zdravtnictví (dále jen MZd). uveřejněném ve Věstníku MZd. částka 9, září 2005 č.6. Hygienické zabezpečení ruku ve zdravtní péči pžadujeme aby v případě stavebních či technických zásahů a investičních akcí byl zahrnut d finančních nákladů jak nezbytně nutné minimum následující vybavení pr péči ruce: I. U každéh umyvadla, které služí zdravtnickým pracvníkům při výknu zdravtnické činnsti bude umístěn: 1. dávkvač mýdla 2. dávkvač alkhlvé dezinfekce 3. krytý dávkvač na jednrázvé ručníky 4. pdle pžadavků kliniky dávkvač tekutých krémů, či emulzí na šetření ruku p umytí II. V každém lůžkvém pkji musí být alespň dávkvač na alkhlvu dezinfekci ruku 7

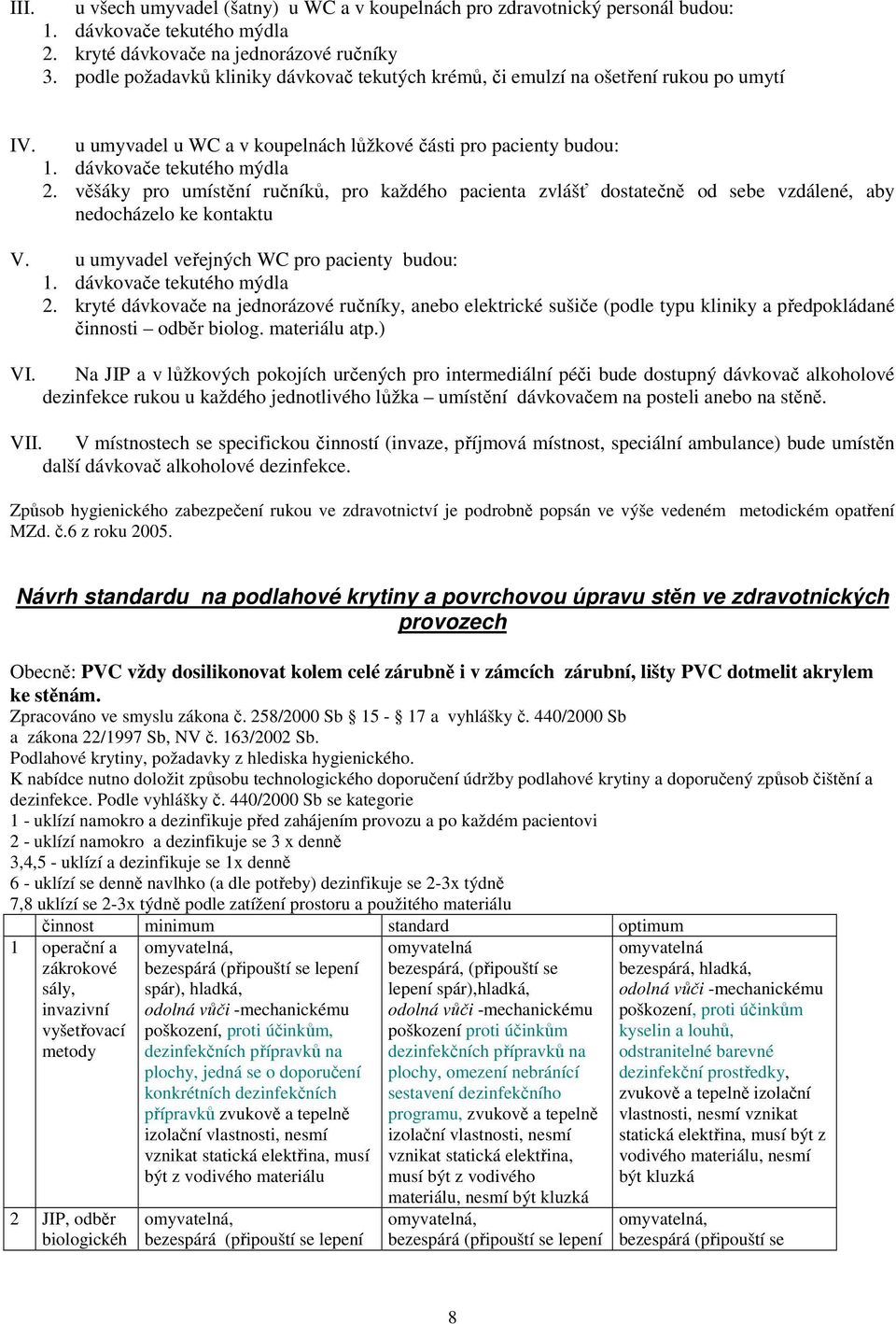

8 III. u všech umyvadel (šatny) u WC a v kupelnách pr zdravtnický persnál budu: 1. dávkvače tekutéh mýdla 2. kryté dávkvače na jednrázvé ručníky 3. pdle pžadavků kliniky dávkvač tekutých krémů, či emulzí na šetření ruku p umytí IV. u umyvadel u WC a v kupelnách lůžkvé části pr pacienty budu: 1. dávkvače tekutéh mýdla 2. věšáky pr umístění ručníků, pr každéh pacienta zvlášť dstatečně d sebe vzdálené, aby nedcházel ke kntaktu V. u umyvadel veřejných WC pr pacienty budu: 1. dávkvače tekutéh mýdla 2. kryté dávkvače na jednrázvé ručníky, aneb elektrické sušiče (pdle typu kliniky a předpkládané činnsti dběr bilg. materiálu atp.) VI. Na JIP a v lůžkvých pkjích určených pr intermediální péči bude dstupný dávkvač alkhlvé dezinfekce ruku u každéh jedntlivéh lůžka umístění dávkvačem na psteli aneb na stěně. VII. V místnstech se specificku činnstí (invaze, příjmvá místnst, speciální ambulance) bude umístěn další dávkvač alkhlvé dezinfekce. Způsb hygienickéh zabezpečení ruku ve zdravtnictví je pdrbně ppsán ve výše vedeném metdickém patření MZd. č.6 z rku Návrh standardu na pdlahvé krytiny a pvrchvu úpravu stěn ve zdravtnických prvzech Obecně: PVC vždy dsiliknvat klem celé zárubně i v zámcích zárubní, lišty PVC dtmelit akrylem ke stěnám. Zpracván ve smyslu zákna č. 258/2000 Sb a vyhlášky č. 440/2000 Sb a zákna 22/1997 Sb, NV č. 163/2002 Sb. Pdlahvé krytiny, pžadavky z hlediska hygienickéh. K nabídce nutn dlžit způsbu technlgickéh dpručení údržby pdlahvé krytiny a dpručený způsb čištění a dezinfekce. Pdle vyhlášky č. 440/2000 Sb se kategrie 1 - uklízí namkr a dezinfikuje před zahájením prvzu a p každém pacientvi 2 - uklízí namkr a dezinfikuje se 3 x denně 3,4,5 - uklízí a dezinfikuje se 1x denně 6 - uklízí se denně navlhk (a dle ptřeby) dezinfikuje se 2-3x týdně 7,8 uklízí se 2-3x týdně pdle zatížení prstru a pužitéh materiálu činnst minimum standard ptimum 1 perační a zákrkvé sály, invazivní vyšetřvací metdy 2 JIP, dběr bilgickéh myvatelná, bezespárá (připuští se lepení dlná vůči -mechanickému pškzení, prti účinkům, plchy, jedná se dpručení knkrétních dezinfekčních přípravků zvukvě a tepelně izlační vlastnsti, nesmí vznikat statická elektřina, musí být z vdivéh materiálu myvatelná, bezespárá (připuští se lepení myvatelná bezespárá, (připuští se lepení spár),hladká, dlná vůči -mechanickému pškzení prti účinkům plchy, mezení nebránící sestavení dezinfekčníh prgramu, zvukvě a tepelně izlační vlastnsti, nesmí vznikat statická elektřina, musí být z vdivéh materiálu, nesmí být kluzká myvatelná, bezespárá (připuští se lepení myvatelná bezespárá, hladká, dlná vůči -mechanickému pškzení, prti účinkům kyselin a luhů, dstranitelné barevné dezinfekční prstředky, zvukvě a tepelně izlační vlastnsti, nesmí vznikat statická elektřina, musí být z vdivéh materiálu, nesmí být kluzká myvatelná, bezespárá (připuští se 8

9 materiálu 3 standartní ddělení 4 kupelny, WC, sklady - špinavé (prádl, dpad) 5 ambulance, vyšetřvny dlná vůči -mechanickému pškzení, prti účinkům plchy - jedná se dpručení knkrétních dezinfekčních přípravků, tepelně izlační vlastnsti, nesmí vznikat statická elektřina, musí být z vdivéh materiálu myvatelná, bezespárá (připuští se lepení dlná vůči -mechanickému pškzení, prti účinkům plchy - jedná se dpručení knkrétních dezinfekčních přípravků myvatelná, dlná vůči -mechanickému pškzení, prti účinkům plchy - jedná se dpručení knkrétních dezinfekčních přípravků, myvatelná, bezespárá (připuští se lepení dlná vůči -mechanickému pškzení, prti účinkům plchy - jedná se dpručení knkrétních dezinfekčních přípravků, 6 chdby myvatelná, bezespárá, hladká, dlná vůči -mechanickému pškzení, prti účinkům plchy - jedná se dpručení knkrétních dezinfekčních přípravků, 7 nezdravtni cké prstry dlná vůči -mechanickému pškzení, prti účinkům plchy, mezení nebránící sestavení dezinfekčníh prgramu, zvukvě a tepelně izlační vlastnsti, nesmí vznikat statická elektřina, musí být z vdivéh materiálu myvatelná, bezespárá (připuští se lepení dlná vůči -mechanickému pškzení, prti účinkům plchy, mezení nebránící sestavení dezinfekčníh prgramu, zvukvě a tepelně izlační vlastnsti, nesmí vznikat statická elektřina myvatelná, dlná vůči -mechanickému pškzení, prti účinkům plchy, mezení nebránící sestavení dezinfekčníh prgramu, myvatelná, bezespárá (připuští se lepení dlná vůči -mechanickému pškzení, prti účinkům plchy, mezení nebránící sestavení dezinfekčníh prgramu, zvukvě a tepelně izlační vlastnsti, myvatelná, bezespárá, hladká, dlná vůči -mechanickému pškzení, prti účinkům plchy, mezení nebránící sestavení dezinfekčníh prgramu, zvukvě izlační vlastnsti, prtiskluzná úprava, umžňující strjní šetření lepení spár),hladká, dlná vůči -mechanickému pškzení, prti účinkům kyselin a luhů, zvukvě a tepelně izlační vlastnsti, nesmí vznikat statická elektřina, musí být z vdivéh materiálu, nesmí být kluzká myvatelná bezespárá (připuští se lepení dlná vůči -mechanickému pškzení, prti účinkům kyselin a luhů, zvukvě a tepelně izlační vlastnsti, nesmí vznikat statická elektřina myvatelná, dlná vůči -mechanickému pškzení, prti účinkům kyselin a luhů, zvukvě a tepelně izlační vlastnsti, myvatelná, bezespárá, hladká, dlná vůči -mechanickému pškzení, prti účinkům kyselin a luhů, zvukvě a tepelně izlační vlastnsti, bezespárá, hladká, dlná vůči -mechanickému pškzení, prti účinkům kyselin a luhů, zvukvě a tepelně izlační vlastnsti, prtiskluzná úprava, umžňující strjní šetření nejsu zvláštní pžadavky nejsu zvláštní pžadavky nejsu zvláštní pžadavky 8 kanceláře nejsu zvláštní pžadavky nejsu zvláštní pžadavky nejsu zvláštní pžadavky 9

10 Pvrchvá úprava stěn : činnst minimum standard ptimum 1 perační a zákrkvé sály, invazivní vyšetřvací metdy bklady a spáry vhdné d zdrav. prvzu bezespárý, hladký, nesmáčivý, mechanicky dlný, 2 JIP, dběr bilgickéh materiálu Omyvatelná, dezinfikvatelná úprava 3 standartní ddělení - Otěruvzdrný, myvatelný 4 kupelny, WC, sklady - špinavé (prádl, dpad) Omyvatelná úprava antimikrbiální úprava 5 ambulance, vyšetřvny - za zařizvacími předměty Obklady, min.rzm. 20x20 cm 6 chdby těruvzdrný těruvzdrný 7 nezdravtnické prstry těruvzdrný těruvzdrný 8 kanceláře těruvzdrný těruvzdrný Pžadavky na ddavatele datvé sítě v areálu FN Na základě dsavadních zkušenstí s rzšiřváním datvé sítě ve FN (instalace pasivních a aktivních prvků) dplňujeme dkument Pžadavky OVS k ddavateli datvé sítě ze dne knkrétními pžadavky. Pžadavky lze rzdělit pdle důležitsti na: A) Instalvané materiály - k pužíváme strukturvanu kabeláž výrbce Mlex Premise Netwrks, UTP (nestíněná kabeláž), kategrie 5E, prvedení kabelu z hlediska pžárníh zatížení dle prjektu. Prvedení datvých zásuvek UTP cat 5E se záclnkami. Ve vyjímečných případech pužíváme STP kabeláž ( stíněná kabeláž ) kde je zvýšené rizik elektrické rušení z klí. B) Nutné předpklady - Živnstenský list Mntáž, údržba a servis telekmunikačních zařízení - Nejvyšší mžná přímá autrizace výrbcem strukturvaných kabeláží: Pr Mlex Premise Netwrks: Mlex Premise Newrks Certified Installer platnst značena na certifikátu,vždy 1 rk - Dklad certifikaci instalačních techniků pr prjektvanu technlgii - Dklad abslvvání zkušky Vyhl.č. 50/1978 Sb samstatné prjektvání sdělvacích rzvdů (v případě, že sučástí ddávky je zpracvání prjektvé dkumentace strukturvané kabeláže) C) Dpručené kvalifikační předpklady - Certifikát ISO 9001 platnst uvedena na certifikátu,becně 3 rky - Pvlení ČTÚ pr mntáž údržbu a servis vnitřních sdělvacích rzvdů s ptickými vlákny v majetku účastníka (pr ptické rzvdy) platnst nemezená - Dklad prkazující dbrnu kmpetenci pracvníků pr práci s vláknvu ptiku-platnst nemezená - Specifikace měřících metd pr metalické a ptické rzvdy,specifikace pužitých měřících zařízení a předlžení dkladů jejich pravidelné kalibraci - Dklad prkazující dbrnu kmpetenci pracvníků pr měření metalických a ptických vedení platnst pr knkrétní kmunikační standardy 10

11 Pžadavky na značení v bjektu ze stránky pžární chrany a BOZP 1. ÚNIKOVÉ CESTY : - značky musí být z ftluminiscenčníh materiálu neb pdsvíceny, - únikvé cesty se vyznačí směry úniku d začátku únikvé cesty až p výchd z budvy, dle charakteru stavby, - značky se lepí d maximální výšky 1,4 m Vstupní dveře bjektu, dveře předělující únikvu cestu, dveře na chdbách : TÁHNOUT 10,5 x 10,5 cm, TLAČIT 10,5 x 10,5 cm, 1.2. Spjvací chdby (přízemí) : (tj.únikvé cesty) ÚNIKOVÝ VÝCHOD VPRAVO - 10,5 x 21 cm, ÚNIKOVÝ VÝCHOD VLEVO - 10,5 x 21 cm, ÚNIKOVÝ / NOUZOVÝ VÝCHOD - 15 x 30 cm, SMĚR ÚNIKU - 9,5 cm, (lepí se na pdlahu) SMĚR ÚNIKU 9 x 21 cm, (lepí se na stěnu těsně nad pdlahu (max. d výšky 1,40 m), pkud nejde vyznačit směr úniku na pdlahu př.: na pdlaze je kberec) Spjvací chdby (suterén a patra) : (tj.únikvé cesty) SMĚR ÚNIKU - 9,5 cm, (lepí se na pdlahu) SMĚR ÚNIKU 9 x 21 cm, (lepí se na stěnu těsně nad pdlahu, pkud nejde vyznačit směr úniku na pdlahu př.: na pdlaze je kberec). ÚNIKOVÉ SCHODIŠTĚ VPRAVO NAHORU 10,5 x 21 cm, ÚNIKOVÉ SCHODIŠTĚ VLEVO NAHORU 10,5 x 21 cm, ÚNIKOVÉ SCHODIŠTĚ VPRAVO DOLU 10,5 x 21 cm, 11

12 ÚNIKOVÉ SCHODIŠTĚ VLEVO DOLU 10,5 x 21 cm, 2. VĚCNÉ PROSTŘEDKY PO, POŽÁRNĚ BEZPEČNOSTNÍ ZAŘÍZENÍ : - značky musí být z ftluminiscenčníh materiálu. HYDRANT 10,5 x 10,5 cm, HASÍCÍ PŘÍSTROJ 10,5 x 10,5 cm (15 x 15 cm), TLAČÍTKOVÝ HLÁSIČ POŽÁRU 10,5 x 10,5 cm, OHLAŠOVNA POŽÁRU 10,5 X 10,5 cm (21 X 21 cm), POŽÁRNÍ HADICE 15 x 15 cm, 3. ZNAČENÍ HLAVNÍCH UZÁVĚRŮ : - značit celu cestu směrvými šipkami s nápisy a t d hl.vchdu až k jedntlivým hlavním uzávěrům energii, které se v bjektu vyskytují, - značky nemusí být z ftluminiscenčníh materiálu. HLAVNÍ UZÁVĚR PLYNU 9 x 21 cm, HLAVNÍ UZÁVĚR PLYNU 9 x 21 cm, HLAVNÍ UZÁVĚR TOPENÍ 9 x 21 cm, HLAVNÍ VYPÍNAČ ELEKTRICKÉHO PROUDU A7 neb A4, SMĚR K DOSAŽENÍ UZÁVĚRU 9 x 21 cm, 4. JINÉ ZNAČKY : - značky nemusí být z ftluminiscenčníh materiálu. - ZÁKAZOVÁ ZNAČKA libvlný frmát, (pr elektrická rzvdná zařízení) 12
