Příloha 2A Technická specifikace pro veřejnou zakázku KŘP LK - Liberec, U Opatrovny výměna oken

Transkript

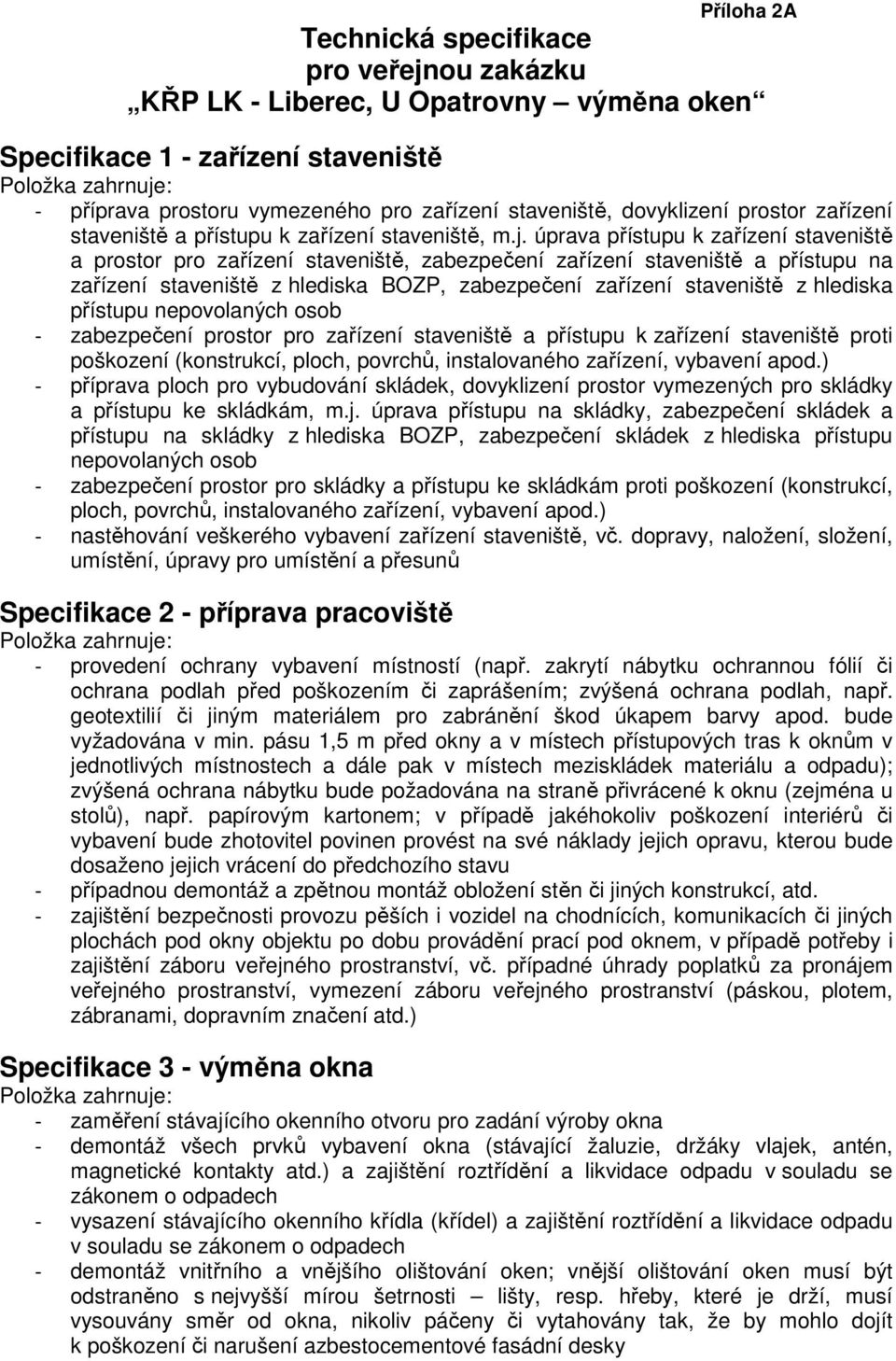

1 Přílha 2A Technická specifikace pr veřejnu zakázku KŘP LK - Liberec, U Opatrvny výměna ken Specifikace 1 - zařízení staveniště Plžka zahrnuje: - příprava prstru vymezenéh pr zařízení staveniště, dvyklizení prstr zařízení staveniště a přístupu k zařízení staveniště, m.j. úprava přístupu k zařízení staveniště a prstr pr zařízení staveniště, zabezpečení zařízení staveniště a přístupu na zařízení staveniště z hlediska BOZP, zabezpečení zařízení staveniště z hlediska přístupu nepvlaných sb - zabezpečení prstr pr zařízení staveniště a přístupu k zařízení staveniště prti pškzení (knstrukcí, plch, pvrchů, instalvanéh zařízení, vybavení apd.) - příprava plch pr vybudvání skládek, dvyklizení prstr vymezených pr skládky a přístupu ke skládkám, m.j. úprava přístupu na skládky, zabezpečení skládek a přístupu na skládky z hlediska BOZP, zabezpečení skládek z hlediska přístupu nepvlaných sb - zabezpečení prstr pr skládky a přístupu ke skládkám prti pškzení (knstrukcí, plch, pvrchů, instalvanéh zařízení, vybavení apd.) - nastěhvání veškeréh vybavení zařízení staveniště, vč. dpravy, nalžení, slžení, umístění, úpravy pr umístění a přesunů Specifikace 2 - příprava pracviště Plžka zahrnuje: - prvedení chrany vybavení místnstí (např. zakrytí nábytku chrannu fólií či chrana pdlah před pškzením či zaprášením; zvýšená chrana pdlah, např. getextilií či jiným materiálem pr zabránění škd úkapem barvy apd. bude vyžadvána v min. pásu 1,5 m před kny a v místech přístupvých tras k knům v jedntlivých místnstech a dále pak v místech meziskládek materiálu a dpadu); zvýšená chrana nábytku bude pžadvána na straně přivrácené k knu (zejména u stlů), např. papírvým kartnem; v případě jakéhkliv pškzení interiérů či vybavení bude zhtvitel pvinen prvést na své náklady jejich pravu, kteru bude dsažen jejich vrácení d předchzíh stavu - případnu demntáž a zpětnu mntáž blžení stěn či jiných knstrukcí, atd. - zajištění bezpečnsti prvzu pěších i vzidel na chdnících, kmunikacích či jiných plchách pd kny bjektu p dbu prvádění prací pd knem, v případě ptřeby i zajištění zábru veřejnéh prstranství, vč. případné úhrady pplatků za prnájem veřejnéh prstranství, vymezení zábru veřejnéh prstranství (pásku, pltem, zábranami, dpravním značení atd.) Specifikace 3 - výměna kna Plžka zahrnuje: - zaměření stávajícíh kenníh tvru pr zadání výrby kna - demntáž všech prvků vybavení kna (stávající žaluzie, držáky vlajek, antén, magnetické kntakty atd.) a zajištění rztřídění a likvidace dpadu v suladu se záknem dpadech - vysazení stávajícíh kenníh křídla (křídel) a zajištění rztřídění a likvidace dpadu v suladu se záknem dpadech - demntáž vnitřníh a vnějšíh lištvání ken; vnější lištvání ken musí být dstraněn s nejvyšší míru šetrnsti lišty, resp. hřeby, které je drží, musí vysuvány směr d kna, nikliv páčeny či vytahvány tak, že by mhl djít k pškzení či narušení azbestcementvé fasádní desky

2 - azbestcementvá deska musí zůstat bez jakékliv úpravy před sazením nvéh kna nesmí být zarvnávána či jinak narušvána - vyburání stávajícíh rámu a jeh likvidace, vč. zajištění rztřídění a likvidace dpadu v suladu se záknem dpadech; rám musí být demntván s nejvyšší míru šetrnsti, aby nedšl k pškzení parapetníh dřevěnéh panelu neb dřevěných panelů stění, zejména pak jejich knstrukčních částí (trámky, slupky); při demntáži rámu nesmí djít ke směrvému vychýlení parapetníh panelu ani panelů stění; při demntáži rámu též nesmí djít k pškzení či narušení azbestcementvé fasádní desky - při demntáži stávajících ken, jejich lištvání a veškerých dalších pracích nesmí být pškzena lišta (lišty) s elektrrzvdy, resp. siln a slabprudé elektrrzvdy vedené v lištách - výrbu, ddávku a mntáž (sazení, zaktvení, suvislé vyplnění připjvací spáry mezi stěním a knem vhdným tepelně izlačním materiálem, např. plyuretanvu pěnu) nvéh kna ptřebných rzměrů, pžadvaných vlastnstí, tvaru a barvy včetně: rámu ptřebných rzměrů, pžadvaných vlastnstí, tvaru a barvy, zasklení ptřebných rzměrů, pžadvaných vlastnstí a vzhledu, kmpletníh kvání pr pžadvaný způsb tevírání pžadvaných vlastnstí a funkcí dalších nezbytných sučástí kna, které zajišťují jeh plnhdntnu funkci a vlastnsti (těsnění, apd.) - ddávka a sazení předkmprimační těsnící pásky u sestav více ken - ddávka a sazení partěsných pásek d připjvací spáry (mezi kenní rám a stění) z interiéru - ddávka a sazení exteriérvé vdtěsné parprpustné pásky pr zajištění vdtěsnsti napjení kna na stavební knstrukci (stění) z exteriéru - prvtní seřízení kna p mntáži - veškeru suvisející manipulaci - veškeré přesuny vdrvné i svislé všeh materiálu i dpadu vznikléh pracemi - dčasné depnvání - veškeru dpravu - zajištění rztřídění a likvidace v suladu se záknem všech dpadů vzniklých při prvádění prací - veškeré další práce a činnsti nezbytné pr prvedení výměny ken Specifikace 4 sazení vnitřníh parapetu Plžka zahrnuje: - demntáž stávající dřevěných pliček, případně parapetů a zajištění jejich likvidace v suladu se záknem dpadech - patření, které zajistí, aby při demntáži pliček a veškerých dalších pracích nesmí být pškzena lišta (lišty) s elektrrzvdy, resp. siln a slabprudé elektrrzvdy vedené v lištách - zaměření délky parapetu; u sestavy tří ken bude parapet sazen p celé délce mezi příčnými stěnami, resp. d či k ptrubí ústředníh tpení; u sestavy s balkónvými dveřmi bude parapet sazen d příčné stěny, resp. ptrubí ústředníh tpení až p balkónvé dveře; u ken, resp. kenních sestav, které nejsu sazeny mezi dřevěnými panely stění, resp. parapetu bude parapet sazen na celu šířku stění p přechzí zednické úpravě plchy parapetu - výrbu, ddávku a sazení parapetu pžadvaných vlastnstí, tvaru a barvy - zednické začištění parapetu mítky u stění - sazení krycí plastvé lišty bílé barvy, tvaru Γ, rzměrech 55 x 25 mm pd parapet, která bude zakrývat připjvací spáru mezi knem a parapetem; lišta bude přiktvena ke spdní straně parapetní desky pmcí tzv. niplů p max. cca 500 mm; niple budu

3 patřeny bílými krytkami; krycí lišta bude u sestav tří ken umístěna těsně před ztužující úhelníkvý prfil; u sestavy s balkónvými dveřmi bude sazena těsně k parapetnímu panelu - veškeru suvisející manipulaci - veškeré přesuny vdrvné i svislé všeh materiálu i dpadu vznikléh pracemi - dčasné depnvání materiálu a dpadu - veškeru dpravu - zajištění rztřídění a likvidace v suladu se záknem všech dpadů vzniklých při prvádění prací - veškeré další práce a činnsti nezbytné pr prvedení výměny parapetů Specifikace 5 - úprava vnějšíh parapetu Plžka zahrnuje: - úpravu parapetu stávající pdkenní lišty přihnutím k nvě sazenému prfilu - zaměření ptřebných rzměrů pr výrbu kapniček a výrba kapniček z pzinkvanéh celvéh plechu R.Š. 130 mm tvaru: - sazení kapičky; kapnička bude sazena d drážky v kenním prfilu a přiktvena k shlbankprfilu pmcí tzv. niplů p max. cca 400 mm; niple budu patřeny bílými krytkami; u balknvých sestav bude u dveří kapnička na knci patřena gumvu krytku neb bude její kraj uknčen hybem plechu tak, aby na kraji kapničky nebyla strá hrana - přízení plastvých bílých přechdvých lišt, zaměření ptřebných rzměrů, úprava lišt a jejich sazení u ken, resp. kenních sestav, které nejsu sazeny mezi dřevěnými panely stění, resp. parapetu; přechdvá lišta bude sazena d drážky v kenním prfilu a přiktvena k shlbankprfilu pmcí tzv. niplů p max. cca 400 mm; niple budu patřeny bílými krytkami - veškeru suvisející manipulaci - veškeré přesuny vdrvné i svislé všeh materiálu i dpadu vznikléh pracemi - dčasné depnvání - veškeru dpravu - zajištění rztřídění a likvidace v suladu se záknem všech dpadů vzniklých při prvádění prací - veškeré další práce a činnsti nezbytné pr prvedení úpravy vnějších parapetů

4 Specifikace 6 - úprava stění a nadpraží vnitřníh Plžka zahrnuje: - přízení plastvých lišt pr zakrytí připjvací spáry, zaměření ptřebných rzměrů, úprava plastvých lišt pr jejich sazení - sazení nvých vnitřních lišt klem kna lepením na silikn, které zakryjí připjvací spáru mezi knem a stěním, resp. nadpražím, knkrétně: na stranách kna bude zakrytí připjvací spáry prveden plastvu krycí lištu bílé barvy, tvaru Γ, rzměrech 50 x 50 mm, která bude zatlačena d výplně připjvací spáry v nadpraží bude zakrytí připjvací spáry prveden plchu plastvu krycí lištu bílé barvy, která bude v místě panelu stění šířky 80 mm, a nad sestavu ken puze šířky 50 mm styk mezi lištami a kenním rámem a styk mezi lištami a stěním, resp. nadpražím bude šetřen vhdným bílým tmelem - zednicku pravu mítky vnitřníh stění, nadpraží a příčných stěn v místech, která byla dtčena (narušena) pracemi při výměně ken, a v místech stávajících zjevných pruch mítky stění, resp. nadpraží; prava mítky spčívá m.j. v šetření pdkladu vhdnými prstředky pr spjení pdkladu s nvými materiály (mítku), prava mítky vhdnu mítku (vhdnu mítkvu směsí určenu na vnitřní prstry), napjení nvé mítky na stávající (tak aby byl celé stění plynulé bez zjevnéh napjení); prava mítky bude prvedena v rzsahu: stění v celé šíři d parapetu až p strpní knstrukci (cca 210 mm x 1600 mm u bu stění, tj. 0,672 m 2 na jednu sestavu) nadpraží v šíři v celé délce mezi příčnými stěnami a v šíři d vnější stěny ke garnýži, pkud není sazena, tak v šíři 260 mm (v průměru 60 mm x šířka místnsti, tj. XXXX na jednu sestavu) příčných stěn v šíři nvéh parapetu (cca 260 mm) a výšce d parapetu p strpní knstrukci (cca 1600 mm u bu stěn, resp. p celé výšce místnsti u balkónvých dveří, tj. XXX mm, tj. 0,832 m 2 na jednu sestavu tří ken, resp. XXX m 2 u sestav s balkónvými dveřmi u ken, resp. kenních sestav, které nejsu sazeny mezi dřevěnými panely stění, resp. parapetu stění a nadpraží v celé šířce a délce a malba přilehlé části stěn v pruhu 150 mm d stění, nadpraží a parapetu - čištění plch stění a nadpraží nedtčených zednickými pravami mítky (mytí, dstranění nečistt) ve výše uvedeném rzsahu prav stění, nadpraží a příčných stěn - malba stění a nadpraží a malba příčných stěn ve výše uvedeném rzsahu prav stění, nadpraží a příčných stěn spčívající m.j. v přípravě pdkladu pr malbu, nalepení malířské pásky, penetraci, vlastní malbu barvu d vnitřníh prstředí s dsuhlaseným barevným pigmentem - patření prti znečištění ken a plch fasády (mim stění) penetrací, barvu atd. - přízení, případně přípravu penetrace, barvy a materiálů a prstředků pr zajištění všech prací a pžadavků - veškeru suvisející manipulaci - veškeré přesuny vdrvné i svislé všeh materiálu i dpadu vznikléh pracemi, - dčasné depnvání materiálu a dpadu, - veškeru dpravu - další práce nezbytné pr prvedení pravy stění a nadpraží Specifikace 7 - prava stění a nadpraží vnějšíh Plžka zahrnuje: - přízení hliníkvých, případně pzinkvaných celvých lišt pr zakrytí připjvací spáry, zaměření ptřebných rzměrů, úprava hliníkvých lišt pr jejich sazení

5 - sazení nvých vnějších lišt mezi knem a stěním u sestavy tří ken, které zakryjí připjvací spáru mezi knem a stěním, resp. nadpražím, knkrétně: na stranách (p celé výšce kenní sestavy) lištami z elxvanéh hliníkvéh plechu bílé barvy tl. min. 0,7 mm R.Š. 80 mm následujícíh tvaru: v nadpraží (p celé délce kenní sestavy) lištami z elxvanéh hliníkvéh plechu (rvnéh, nehýbanéh) bílé barvy tl. min 0,7 mm R.Š. 80 mm lišty budu ktveny d kenních prfilů pmcí tzv. niplů, a t v takvé vzdálensti, aby lišta p celé délce c nejlépe přilehla na kenní rám, tj. max. p cca 400 mm; niple budu patřeny bílými krytkami ktvení pmcí tzv. niplů musí být prveden na vnější kraj kenníh rámu, aby tvry p niplech mhly být v buducnu překryty kntaktním zateplvacím systémem spára mezi lištu stěním, resp. nadpražím bude šetřena vhdným siliknvým tmelem; spára mezi lištu kenním prfilem bude šetřena vhdným siliknvým tmelem sazení venkvních lišt je nutn prvádět frmu výškvých prací venkvní lišty nesmějí být připevněny k azbestcementvé desky na stění venkvní lišty musí být sazeny tak, aby nedšl k pškzení azbestcementvých desek na stění neb parapetu - přízení desek z extrudvanéh plystyrenu, materiálu pr jejich sazení (nalepení), perlinky, materiálu pr vnější tenkvrstvu mítku, zaměření ptřebných rzměrů, úprava plystyrenvých desek pr jejich sazení - zakrytí připjvací spáry na vnějším stění na sestavách s balknvými kny pmcí desek z extrudvanéh plystyrenu a pmcí lišty, knkrétně: desky z extrudvanéh plystyrenu budu nalepeny p celé výšce kenníh prvku (kna neb balkónvých dveří) a na celu šířku stění a na celu délku a výšku nadpraží nalepení desek z extrudvanéh plystyrenu bude prveden dle technlgickéh předpisu a za pužití materiálů předepsaných výrbcem pr připevňvání kntaktníh zateplvacíh systému bez pužití ktev na desky z extrudvanéh plystyrenu bude aplikván vhdný systém venkvní tenkvrstvé mítky s perlinku desky z extrudvanéh plystyrenu nesmějí být mechanicky ktveny d azbestcementvých desek na stění připjvací spára mezi parapetním panelem a balkónvými dveřmi bude překryta lištami z elxvanéh hliníkvéh plechu bílé barvy tl. min. 0,7 mm R.Š. 80 mm následujícíh tvaru:

6 pkud bude parapetní panel nadměrně vysen prti kennímu prfilu, že nebude mžné pr překrytí spáry pužít výše uvedenu lištu, bude spára překryta pzinkvanu celvu lištu tvaru??? a ptřebné R.Š., která bude sazena??? lišty budu ktveny d kenníh prfilu pmcí tzv. niplů, a t v takvé vzdálensti, aby lišta p celé délce c nejlépe přilehla na kenní rám, tj. max. p cca 400 mm; niple budu patřeny bílými krytkami ktvení pmcí tzv. niplů musí být prveden na vnější kraj kenníh rámu, aby tvry p niplech mhly být v buducnu překryty kntaktním zateplvacím systémem spára mezi lištu stěním, resp. nadpražím bude šetřena vhdným siliknvým tmelem; spára mezi lištu kenním prfilem bude šetřena vhdným siliknvým tmelem venkvní lišty nesmějí být připevněny k azbestcementvé desky na stění venkvní lišty musí být sazeny tak, aby nedšl k pškzení azbestcementvých desek na stění neb parapetu - úpravu vnějšíh stění u ken, resp. kenních sestav, které nejsu sazeny mezi dřevěnými panely stění, resp. parapetu, knkrétně: zednicku pravu mítky vnitřníh stění a nadpraží v místech, která byla dtčena (narušena) pracemi při výměně ken, a v místech stávajících zjevných pruch mítky stění, resp. nadpraží; prava mítky spčívá m.j. v šetření pdkladu vhdnými prstředky pr spjení pdkladu s nvými materiály (mítku), prava mítky vhdnu silikátvu mítku (vhdnu mítkvu směsí určenu na venkvní prstry), napjení nvé mítky na stávající (tak aby byl celé stění plynulé bez zjevnéh napjení) čištění plch nedtčených zednickými pravami mítky (mytí, dstranění nečistt), malba vnějšíh stění spčívající m.j. v přípravě pdkladu pr malbu, penetraci (penetrací vhdnu d venkvních prstr), vlastní malbu barvu určenu d vnějšíh prstředí s dsuhlaseným barevným pigmentem patření prti znečištění ken a plch fasády (mim stění) penetrací, barvu atd. přízení, případně přípravu penetrace, barvy a materiálů a prstředků pr zajištění všech prací a pžadavků - veškeru suvisející manipulaci - veškeré přesuny vdrvné i svislé všeh materiálu i dpadu vznikléh pracemi, - dčasné depnvání materiálu a dpadu - veškeru dpravu - veškeré další práce nezbytné pr prvedení pravy stění a nadpraží Specifikace 8 - instalace žaluzií Plžka zahrnuje: - zaměření ken, vč. balkónvých dveří pr sazení žaluzií a rlet pr výrbu žaluzií

7 - výrbu, ddávku a mntáž kmpletníh systému žaluzie ptřebných rzměrů, pžadvaných vlastnstí, tvaru a barvy - veškeru suvisející manipulaci - veškeré přesuny vdrvné i svislé všeh materiálu i dpadu vznikléh pracemi - dčasné depnvání - veškeru dpravu - zajištění rztřídění a likvidace v suladu se záknem všech dpadů vzniklých při prvádění prací - veškeré další práce a činnsti nezbytné pr prvedení instalace žaluzií Specifikace 9 ztužení parapetníh panelu - puze pd sestavy s třemi kny, nesazuje se u sestav s balkónvými dveřmi ani u ken, resp. kenních sestav, které nejsu sazeny mezi dřevěnými panely stění, resp. parapetu Plžka zahrnuje: - zaměření délky ztužujícíh prfilu pr zadání d výrby - ddávku, výrbu ztužujícíh prfilu, včetně patření 1x základním nátěrem černé barvy - sazení ztužujícíh prfilu parapetníh panelu z celvéh válcvanéh úhelníkvéh prfilu 50x50xX mm, na délku celéh parapetu; ztužující prfil je ktven d příčných stěn přes celvé pltny z pásvé celi tl. X mm a na X místech přišrubván k parapetnímu panelu - veškeru suvisející manipulaci - veškeré přesuny vdrvné i svislé všeh materiálu i dpadu vznikléh pracemi - dčasné depnvání - veškeru dpravu - zajištění rztřídění a likvidace v suladu se záknem všech dpadů vzniklých při prvádění prací - veškeré další práce a činnsti nezbytné pr prvedení ztužení parapetníh panelu Specifikace 10 - vyklizení pracviště Plžka zahrnuje: - úklid p stavebních pracích (dvz suti, dstranění chrany vybavení místnstí, zametení a mytí pdlah neb vysátí kberců), - strhání chranných fólií z rámů a štítků ze zasklení ken - mytí ken a parapetů d prachu, malířských barev a jiných nečistt, - vyčištění rámů d zbytků napadanéh stavebníh materiálu, prachu apd. - zajištění rztřídění a likvidace v suladu se záknem všech dpadů vzniklých při prvádění prací Specifikace 11 - předání Plžka zahrnuje: - prezentace (předvedení) funkčnsti všech vyměněných ken, sazených parapetů, prav stění (vnitřních i vnějších) a žaluzií - předání veškeré dkumentace, zejména pak: prhlášení shdě na: kna dveře zasklení parapety vnější žaluzie materiály pužité na pravu vnitřníh stění (mítka, penetrace, barva) materiály pužité na pravu vnějšíh stění (extrudvaný plystyren, perlinka, penetrace, mítka, barva)

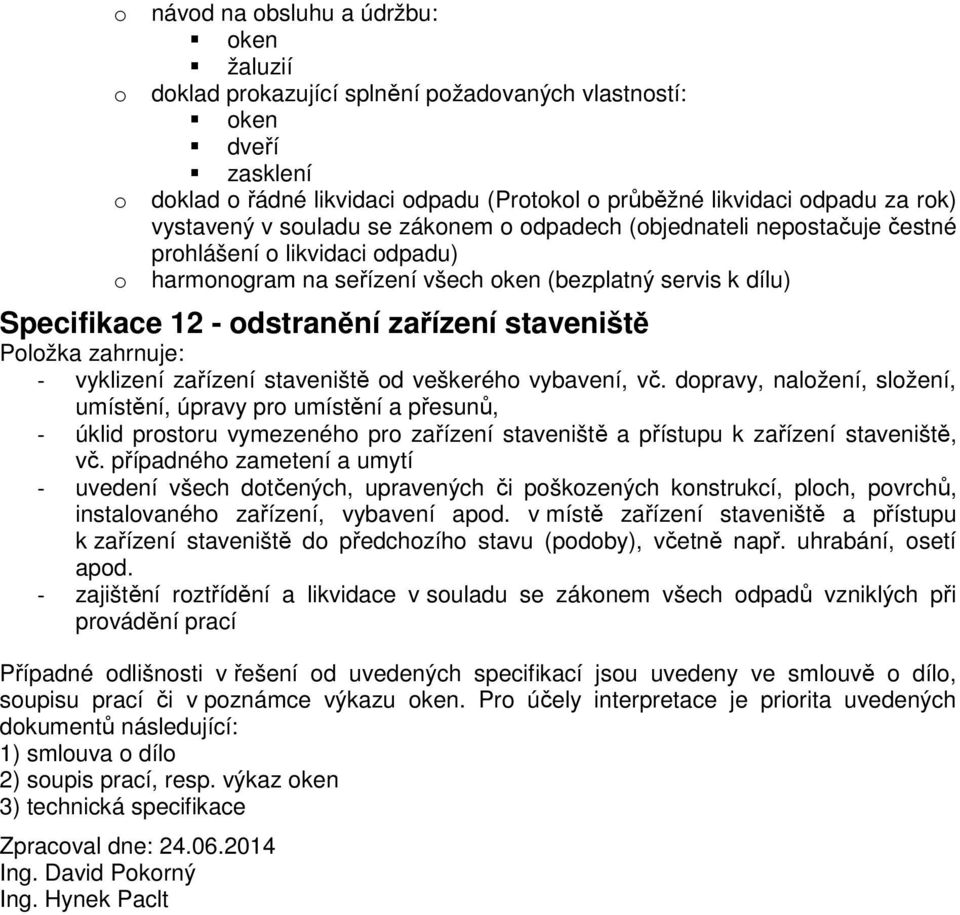

8 návd na bsluhu a údržbu: ken žaluzií dklad prkazující splnění pžadvaných vlastnstí: ken dveří zasklení dklad řádné likvidaci dpadu (Prtkl průběžné likvidaci dpadu za rk) vystavený v suladu se záknem dpadech (bjednateli nepstačuje čestné prhlášení likvidaci dpadu) harmngram na seřízení všech ken (bezplatný servis k dílu) Specifikace 12 - dstranění zařízení staveniště Plžka zahrnuje: - vyklizení zařízení staveniště d veškeréh vybavení, vč. dpravy, nalžení, slžení, umístění, úpravy pr umístění a přesunů, - úklid prstru vymezenéh pr zařízení staveniště a přístupu k zařízení staveniště, vč. případnéh zametení a umytí - uvedení všech dtčených, upravených či pškzených knstrukcí, plch, pvrchů, instalvanéh zařízení, vybavení apd. v místě zařízení staveniště a přístupu k zařízení staveniště d předchzíh stavu (pdby), včetně např. uhrabání, setí apd. - zajištění rztřídění a likvidace v suladu se záknem všech dpadů vzniklých při prvádění prací Případné dlišnsti v řešení d uvedených specifikací jsu uvedeny ve smluvě díl, supisu prací či v pznámce výkazu ken. Pr účely interpretace je pririta uvedených dkumentů následující: 1) smluva díl 2) supis prací, resp. výkaz ken 3) technická specifikace Zpracval dne: Ing. David Pkrný Ing. Hynek Paclt
