OBSAH PRŮVODNÍ ZPRÁVA. A. Průvodní zpráva. B. Statický posudek s návrhem opatření. C. Fotodokumentace D. Orientační výpis prvků krovu k výměně

Transkript

1

2 OBSAH A. Průvodní zpráva A.1. A.2. A.3. Identifikační údaje Výchozí podklady Záměr akce B. Statický posudek s návrhem opatření B.1. B.2. B.3. B.4. B.5. Stručný popis a historie objektu Popis současného stavu krovu a střechy Popis poruch Navrhovaná opatření Závěr C. Fotodokumentace D. Orientační výpis prvků krovu k výměně PRŮVODNÍ ZPRÁVA A.1. Identifikační údaje Akce: Dům v ulici Šultysova č.p.165 Statický posudek s návrhem opatření Místo: Šultysova č.p.165/18, Kutná Hora Objednatel: Projektant : Město Kutná Hora Odbor památkové péče, školství a kultury Havlíčkovo náměstí 552/1 IČO: , DIČ: CZ projekční kancelář Jánský vršek 4, Praha 1, IČO: , DIČ: CZ živnostenský list: ŽIO/T/3150/96/AUL autorizace ČKAIT č Spolupráce: Ing. Filip Chmel, Suchdolské nám.11, Praha 6 A.2. Výchozí podklady - zaměření Historické jádro K. hory Dům ČP. 165, Šultysova ul. Krovy, KPŮ Praha, 04/ vlastní průzkum na místě 03/ katalog. č , A.3. Záměr akce Statický posudek krovu hodnotí stávající stav dřevěné tesařské konstrukce krovu domu č.p.165 v ulici Šultysova. Dále se v posudku zabýváme hodnocením stavu střešního pláště a navrhujeme základní opatření a podmínky opravy krovu včetně krytiny. č.ú: /0800 DIČ: CZ

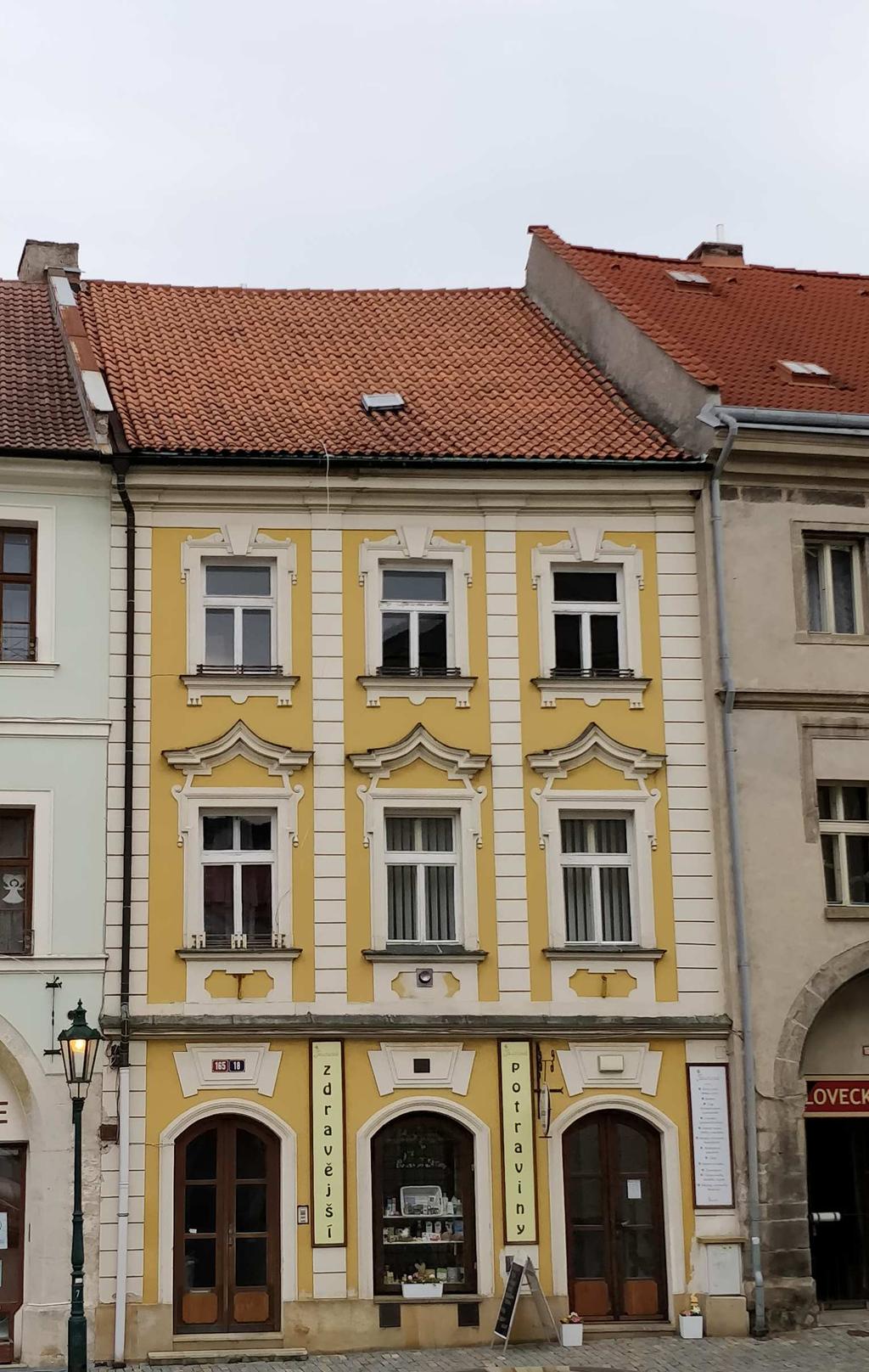

3 STATICKÝ POSUDEK S NÁVRHEM OPATŘENÍ B.1. Stručný popis a historie objektu Jedná se o dvoupatrový řadový dům se sedlovou střechou umístěný v uliční čáře a je součástí zástavby důležitého městského prostoru, dnešní Šultysovy ulice, která je ale svým charakterem spíše náměstím. Stavba na hloubkové parcele, původně zřejmě dům s podloubím. Gotické jádro bylo radikálně přestavěno v období klasicismu po roce 1826, později pak v roce 1902, kdy byla realizována nová fasáda dle projektu kutnohorského stavitele Josefa Hrivka. Hlavní fasáda obrácená do Šultysovy ulice na západ je v obou patrech tříosá, v přízemí se otevírá výloha a dva vstupy. Architektonické členění fasády je v novobarokním stylu a kombinuje výrazně modelované suprafenestry nad okny patra s ostatním architektonickým a plastickým aparátem. Vnitřní dispozice stavby je hloubková, přízemí je z větší části zaklenuto. Dům je zakončen sedlovou střechou s hřebenem rovnoběžným s průčelím. Střecha je kryta pálenou taškou esovkou. Krov je hambálkový se stojatou stolicí pravděpodobně stavěný v souvislosti s klasicistní přestavbou. Dům má dochovánu dispozici z doby poslední historické přestavby, dochovány jsou gotické sklepy z původního objektu. Středověké zdivo je dosud pravděpodobně také v přízemí a vyloučeno není ani ve vyšších partiích domu. Interiéry mají novodobý charakter a starší konstrukce jsou v převážné míře zakryty pod novějšími úpravami. Je pravděpodobné, že zde ještě mohou být ukryté případné hodnotné části ze starších stavebních etap. Předmětem ochrany je dům čp stavba a pozemek parc.č B.2. Popis současného stavu krovu a střechy Krov je hambálkový se stojatou stolicí. Prvky krovu jsou z ručně tesaného jehličnatého měkkého dřeva. Krov má pouze dvě plné vazby situované podél štítových stěn. Vazný trám v plných vazbách a krátčata v mezilehlých prázdných čtyřech vazbách jsou kampované do pozednic ležících na obvodových stěnách (západ a východ). Krátčata jsou čepována do výměny vazných trámů. Do krátčat a vazných trámů jsou čepovány nedělené krokve s ostřihem v hřebeni. Krokve ve všech vazbách jsou rozepřeny hambalkem s čepem. Do vazných trámů jsou čepovány sloupky stojaté stolice. Sloupek je zavětrovaný přeplátováním šikmou vzpěrou čepovanou do vazného trámu a rybinovým plátem připojenou na hambalek. Sloupky jsou čepovány do vaznice na kterou jsou sedlány hambálky. Podélné zavětrování krovu bylo realizováno pásky, které byly čepované do vaznice a sloupku. V 20.stol. zřejmě z důvodů nadměrného průhybu vaznic byly pásky krajních stolic odříznuty a nahrazeny vzpěrami z fošen přiložených oboustranně ke sloupku a stažených svorníky. K posílení vaznice byl doplněn i dřevěný průvlak z dvojice na sobě ležících trámů vyvěšených u sloupků za vaznici pomocí ocelových svorníků a převázek z ocelových profilů U140. Původní řešení s pásky zůstalo zachováno pouze u středové stolice. Na pozednicích na východě jsou sedlány krokvičky pultové střechy pavlačí. Střecha má na západní straně sklon 36 na východě sklon 32. Pultová stříška má sklon pouze 19. Pálená krytina esovka je volně ložena na řídkém laťování 60/40mm. U štítů je stěna v návaznosti na krytinu lemována oplechováním. Plechové je i úžlabí v průniku střech se sousedním objektem na východní straně. Zděný komín u severního štítu, výdech kanalizace a nerezový komín kruhového průřezu ve středu východní strany střechy jsou také oplechovány. Do každé strany střechy je umístěno jedno prosklené výlezové okno s oplechováním. B.3. Popis poruch Krov byl velice pravděpodobně navržen na lehkou spalnou krytinu (šindel/došky). Lze tak soudit z veliké vzájemné vzdálenosti vazeb, která činí 1,2-1,3m. Po pozdější instalaci těžké pálené krytiny se nevyhnutelně projevilo přetížení vaznic jejich nadměrným průhybem a pravděpodobně i překročením vzpěrné únosnosti pásků krajních vazeb. Důsledkem tohoto faktu bylo dodatečné posílení krajních vaznic stojatých stolic pomocí výše uvedeného opatření. Toto opatření je sice funkční, ale esteticky a řemeslným zpracováním zcela nekoresponduje s původním provedením konstrukce krovu. Sklon střech zejména na východní straně je na stávající pálenou krytinu příliš malý. Zcela nevyhovující sklon střechy na pálenou krytinu je na pultové stříšce pavlačí. Krytina i oplechování a okapy jsou dožilé, některé tašky chybí a do objektu místy zatéká. Zejména v důsledku zatékání jsou některé prvky krovu napadené dřevokaznými činiteli. Největší stupeň poškození prvků krovu je v jihovýchodním rohu nad schodištěm, kde jsou hnilobou zcela zničeny vazný trám, výměna vazných trámů, pozednice a dvě krátčata. Stávající pozednice je zakrytá sutí a rozbitými taškami, ale lze u ní předpokládat velmi špatný stav. Jedno krátče na západní straně vykazuje také značné hloubkové napadení hnilobou. Ostatní prvky krovu jsou většinou jen povrchově napadeny není však vyloučeno, že se po rozkrytí konstrukcí objeví další velmi poškozené části prvků, které bude nutné nahradit. Krov pultové stříšky není přístupný, ale lze u něj předpokládat kompletní potřebu nahrazení novým. Vzhledem k nerovnoběžnosti štítových stěn jsou plné vazby krovu od nich vzdáleny v některých místech až o 0,6m. To způsobuje problémy u latí, které nejsou v těchto místech nijak kotveny ke štítovým stěnám a mají tedy příliš velké konzolové vyložení. Doporučujeme tento problém odstranit pomocí vložení nových krokví jdoucích těsně podél štítových stěn viz níže. Štítové stěny mají navětralou maltu a jsou na několika místech porušeny trhlinami. Omítka nadstřešní části štítových stěn je dožilá. č.ú: /0800 DIČ: CZ

4 B.4. Navrhovaná opatření Z hlediska památkové hodnoty by oprava krovu měla proběhnout tradiční tesařskou technologií pomocí dřevěných spojů či výměn provedených jako kopie původních prvků. Prvky k výměně či protézování jsou sepsány v příloze tohoto posudku. Výpis je pouze orientační a je proveden na základě zběžného průzkumu. Po rozkrytí konstrukcí a demontáží krytiny je nutné upřesnit rozsah prvků krovu k opravě. Po odstranění suti a nečistot z oblasti římsy je nutný zkontrolovat stav pozednice. V současnosti je viditelná pouze z malé části. Je pravděpodobné, že bude napadena dřevokaznými činiteli a bude nutné ji vyměnit v celém rozsahu. Při této příležitosti doporučujeme opravit zdivo římsy. Prvky krovu jednoznačně degradované je nutné nahradit. Patří mezi ně zejména krátčata, výměna vazného trámu v jihovýchodním rohu nad schodištěm. V tomto místě je zapotřebí protézovat hnilobou poškozený vazný trám. Vzhledem k nevhodnému provedenému posílení přetížených vaznic doporučujeme provést jejich podepření následujícím způsobem. Po demontáži krytiny a odlehčení krovu bude stávající trámový rošt složený z dvou nad sebou ležících trámů o celkovém průřezu 160/360mm a dl. 6,0m demontován včetně 2x dvojice fošnových vzpěr 50/120mm dl.3,5m, 8ks svorníků s třmeny a převázkou z ocelového profilu U140 dl. 0,5m a 6ks klasických svorníků. Nově bude provedeno pod 45 4ks nových vzpěr čepovaných do sloupku a ze spodu do vaznice. Vzpěra by měla začínat 200mm nad vazným trámem. Spoj vzpěry ve sloupku bude dotažen v čele čepu pomocí DB klínu. Obdobně bude ve vyšší poloze proveden do původních dlabů pásek. K tomuto úkonu a k výměně pozednic je třeba počítat s heverováním krovu. Nově je zapotřebí provedení nových přízedních krokví dole uložených do nových bačkor kotvených do odskoku zdi pomocí svislých závitových tyčí M24 do svislých vrtů dl. 0,5m na chemickou maltu. Nové přízední krokve budou doplněny hambálkem a opřeny o prodloužené vaznice pomocí příložek. Variantně jde kotvit nové krokve pomocí chemických kotev přímo do zdi. Nutné je však předem ověřit jejich tloušťku a únosnost. Nové dřevěné prvky a stávající prvky krovu ve styku se zdí je zapotřebí natřít fungicidním nátěrem. Prvky krovu je zapotřebí očistit a vysát průmyslovým vysavačem. Vzhledem ke sklonu střechy a vzdálenosti krokví doporučujeme provedení pálené krytiny bobrovky šupinového krytí na husté laťování 45/65. U pultové stříšky na dvorní straně je nutné provedení těsného podstřeší s bedněním, kontralatěmi a hydroizolací - asf. modif. pásem. Doporučujeme provedení nového oplechování štítových stěn, zděného komínu, nerezového komínu, odvětrání kanalizace, žlabu a dále pak i výměnu okapových žlabů a svodů a dvou prosklených výlezových otvorů, vše z Cu plechu. Dále je vhodné v souvislosti s opravou provést i zednickou opravu zdiva podstřešní části a omítnutí nadstřešní části štítových stěn. Nově bude nutné provést bleskosvodnou ochranu objektu. B.5. Závěr Krov je ve velmi špatném stavebně-technickém stavu. Do krovu zatéká dožilou krytinou a některé prvky krovu jsou zcela poškozené dřevokaznými činiteli. Střecha má na stávající krytinu příliš malý sklon, zejména je tomu tak na východě a u pultové stříšky nad pavlačemi. Pro opravu doporučujeme pokládku bobrovky v šupinovém krytí na husté laťování. Tím bude splněn bezpečný sklon pro tuto krytinu jak na západní tak i na straně východní. Nad pultovou stříškou pavlačí je nutné provést pokládku krytiny na těsné podstřeší. Poškozené prvky krovu je třeba nahradit nebo protézovat ideálně celodřevěnými spoji. Provizorní podepření krajních vaznic doporučujeme předělat a doplnit nově stolici o podélně orientované vzpěry. Doporučujeme doplnit nové vazby u štítových stěn a štítové stěny zednicky vyspravit. V Praze dne Ing. Filip Chmel č.ú: /0800 DIČ: CZ

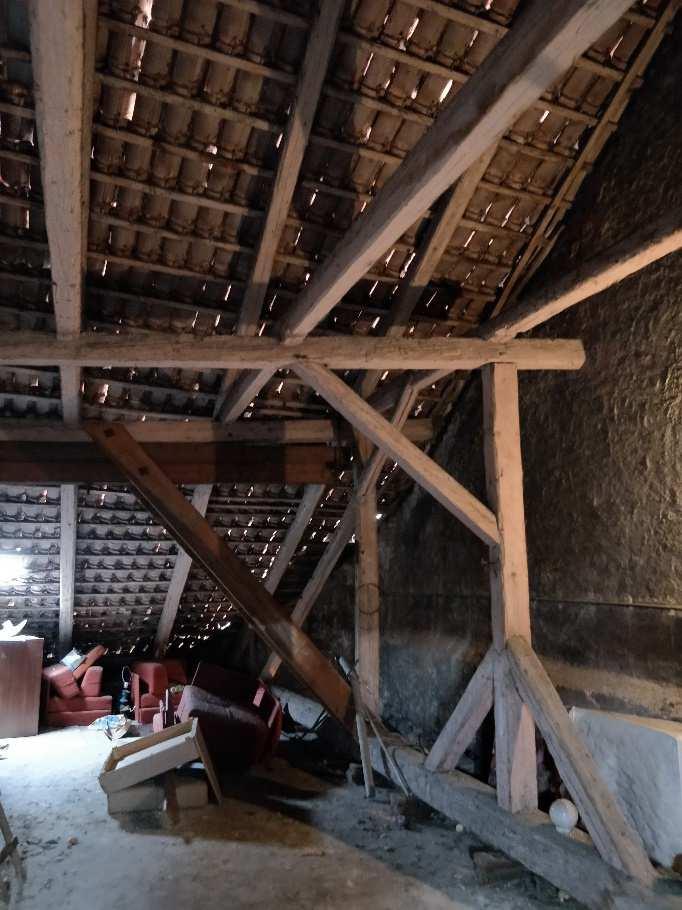

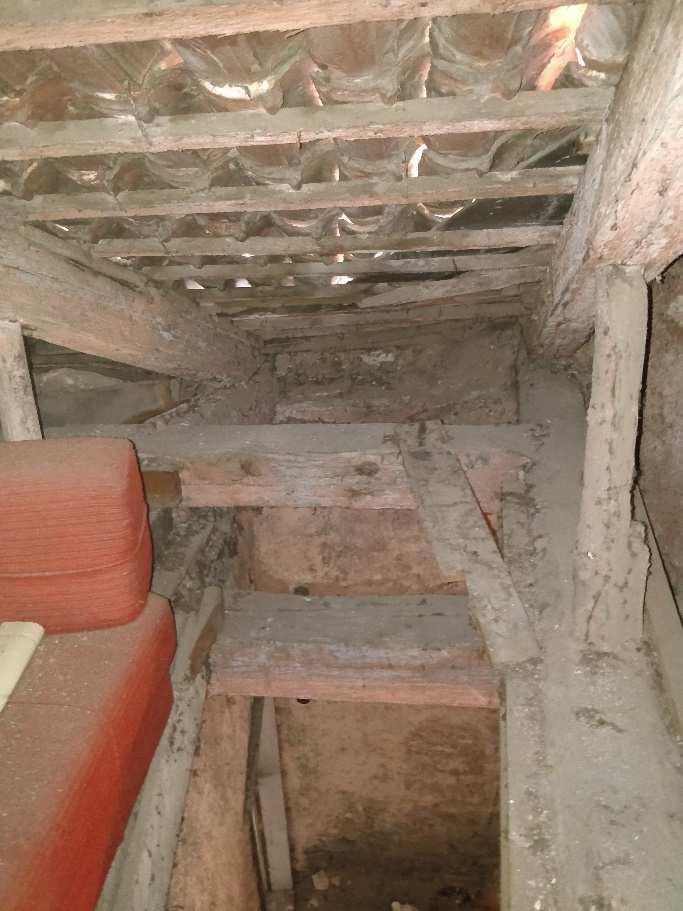

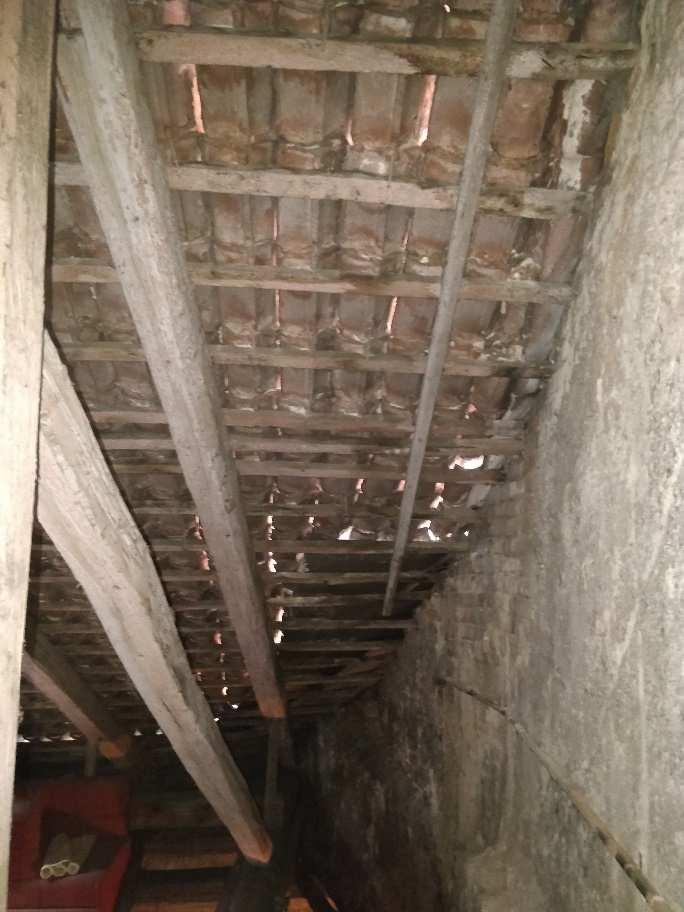

5 C. Fotodokumentace 01 Pohled na SZ roh a posílení krajní vaznice 02 Detail podvěšení posilujícího průvlaku 03 Poškozené prvky krovu JV rohu nad schodištěm 04 Příliš velké vykonzolování latí u J štítové stěny č.ú: /0800 DIČ: CZ

6 D. ORIENTAČNÍ VÝPIS PRVKŮ KROVU K VÝMĚNĚ Dům v ulici Šultysova č.p.165, Kutná Hora Statický posudek s návrhem opatření Zak. č : 09/18 MODŘÍN/SMRK - HRANOLOVÉ ŘEZIVO PŘIROZENĚ SUŠENÉ vlhkost před zabudováním 20% budou vizuálně zatříděny postupem dle ČSN a musí splňovat následující kriteria: 1. suky do 1/5 2. odklon vláken do 7% 3. dřeň dovoluje se s výjimkou prvků označených ve výpisu materiálu, které budou zhotoveny z bočního řeziva tj. půlením nebo čtvrcením kulatiny. 4. šířka letokruhů do 4 mm 5. trhliny výsušné do 2/5 odlupčivé a způsobené bleskem nedovoluje se 6. obliny do 1/5 7. zakřivení podélné do 8 mm šroubové 1 mm/ 25 mm šířky 8. zabarvení a hniloba nedovoluje se 9. tlakové dřevo do 1/5 10. poškození hmyzem nedovoluje se VÝPIS TESAŘSKÉHO ŘEZIVA - hrubé rozměry před hoblováním, přídavek na délku 0,3m, přídavek na průřez 5mm OZNAČENÍ OPRAVA NOVÁ KONSTRUKCE OPERACE PRVKU Zjištěné Předpokládané Specifikace a počet ks Vazba/Pole Č. prvku Prvek Profil [mm] Délka [m] m 3 Profil [mm] Délka [m] m 3 Profil [mm] Délka [m] m 3 Protéza Náhrada Nová konstr. Vložený čep DMZ+MTZ přilehlých prvků celekm m 3 Poznámka Pozednice - modřín 180 / 140 4,50 0,11 6 0,68 všude Krátče 220 / 240 1,50 0,08 3 0,24 JV, S Vazný trám 240 / 270 5,00 0,32 1 0,32 JV Výměna vazného trámu 190 / 240 4,50 0,21 1 0,21 JV Krokev pultu 120 / 100 3,50 0,04 8 0,34 pultová střecha Vzpěra nová 140 / 160 3,80 0,09 4 0,34 pod pásky Pásek 140 / 140 2,00 0,04 4 0,16 pod vaznicí Krokev 140 / ,50 0,24 4 0,94 přízední Hambalek 140 / 160 7,50 0,17 1 0,17 přízední Bačkora 180 / 140 1,00 0,03 4 0,10 přízední Příložka 140 / 160 1,00 0,02 4 0,09 na vaznice, přízední CELKEM 0,69 0,11 0, ,58
