1 EU PENÍZE ŠKOLÁM NÁZEV PROJEKTU : MÁME RÁDI TECHNIKU REGISTRAČNÍ ČÍSLO PROJEKTU :CZ.1.07/1.4.00/ Speciální základní škola a Praktická škola Trmice Fűgnerova

2 Identifikátor materiálu: EU 4 58 F Zrcadla a odraz světla. Anotace Autor Jazyk Očekávaný výstup Žák si zopakuje odraz světla a procvičí znalosti o zrcadlech. Mgr. Zdeněk Porč Čeština Žák správně určuje zrcadla a ví jak se světlo odráží. Speciální vzdělávací potřeby Klíčová slova ano zrcadla, duté zrcadlo, vypuklé zrcadlo, odraz světla, periskop, ohnisko Druh učebního materiálu digitální / interaktivní / hodina Druh interaktivity aktivita Cílová skupina Stupeň a typ vzdělávání Typická věková skupina Celková velikost žák základní škola praktická druhý stupeň let / 9. ročník 8,81 MB soubor.notebook 2

3 Fyzika 9. ročník 9/8 Zrcadla a odraz světla. Vypracoval : Porč 3

4 Pamatuj. Odraz světla : Pokud se světlo dostane k rozhraní dvou prostředí, může dojít k jeho odrazu zpět do prostředí, ze kterého k rozhraní přichází. Tento jev se označuje jako odraz světla. Odraz světla se řídí tzv. zákonem odrazu. Zákon odrazu vlnění říká, že Úhel odrazu je roven úhlu dopadu, přičemž odražené paprsky zůstávají v rovině dopadu. Uvažujme dvě různá prostředí, jejichž rozhraní je rovinné. Na toto rozhraní dopadá rovinná vlna, která se odráží zpět do původního prostředí. V místě dopadajícího paprsku vlnění vztyčíme kolmici, tzv. kolmici dopadu (obecně jde o normálu k ploše rozhraní). Úhel mezi kolmicí dopadu a dopadajícím paprskem se nazývá úhel dopadu. Rovina, která je určena kolmicí dopadu a paprskem dopadajícího vlnění, se nazývá rovina dopadu. 4

5 Pamatuj. Zrcadlo je dostatečně hladký povrch odrážející světlo světlo, čímž vzniká obraz předmětů před zrcadlem. Používá se běžně v domácnosti, dopravních prostředcích, měřicích přístrojích atd. Podle tvaru se rozlišuje: Rovinné zrcadlo Duté (konkávní) zrcadlo Vypuklé (konvexní) zrcadlo 5

6 Pamatuj. Zrcadla : První zrcadla tvořila obvykle deska z leštěného, nejčastěji ze stříbra. Současná zrcadla jsou tvořena často tenkou vrstvou hliníku nanesenou na zadní stranu skleněné tabule. Protože vrstva je nanesena zezadu, je zrcadlo trvanlivější, za cenu o málo nižší kvality obrazu. Tento typ zrcadla odráží asi 95% dopadajícího světla. Zadní strana je často natřena ochrannou vrstvou proti korozi a poškození kovu. V náročných optických aplikacích se používají dielektrická zrcadla, kde odrazná vrstva není tvořena kovem, ale vrstvou dielektrika. 6

7 V rovinném zrcadle vidíme stranově převrácený obraz. 7

8 Petr se dívá do zrcadla. Nastav ho do zrcadla a přidej šipky. Potom ho v zrcadle otoč a řekni, kde má tetování. zrcadlo 8

9 Postav Karla tak, aby viděl Petra. zrcadlo 9

10 Petr se dívá do zrcadla. Nastav mu zrcadlo tak, aby viděl běžícího Jana. zrcadlo 10

11 Na prvním obr. urči zrcadlo a na druhém označ zrcadla a urči, kde se světlo odráží

12 Pamatuj. Periskop je optické zařízení, které umožňuje boční posun přijímaného světelného paprsku. Používá se především ve vojenství, kde umožňuje výhled, aniž by byl pozorovatel vystaven přímé střelbě. Je důležitou součástí vybavení ponorek a bojových vozidel, používá se ale i v mnoha dalších oborech. Funguje na principu vertikálního tubusu na koncích opatřeného zrcadly nakloněnými v 45 úhlu tak, aby navzájem odrážely vnější obraz. Nejjednodušší periskop je tvořen dvojicí zrcadel, z nichž první odrazí světelný paprsek kolmo k původnímu směru a druhé zpět do původního směru, jen posunutý o vzdálenost zrcadel. Tento typ periskopu lze snadno vyrobit a používá se například k pohledu přes hlavy davu. Má ale jen omezené použití, protože při větší vzdálenosti zrcadel omezuje zorný úhel. Na principu periskopu pracují i binokulární dělostřelecké zaměřovací systémy. Skládají obraz ze dvojice objektivů a na základě paralaxy obrazů cíle umožňují určit jeho vzdálenost. Největší systémy tohoto druhu, vyrobené pro bitevní lodě, měly základnu dlouhou několik metrů. Periskop ponorky je optická soustava, v níž je kromě zrcadel i soustava čoček. Tento typ periskopu nezmenšuje zorný úhel i při mnohametrovém posunu paprsku. 12

13 Popiš k čemu slouží periskop a označ, kde se odráží světlo. 13

14 Jaké zařízení se nachází na obrázcích? Do druhého obrázku nakresli odraz světla tak, aby děda viděl míč za plotem. plot 14

15 Zakroužkuj výrobky používající periskop a vysvětli proč. 15

16 Pamatuj. Zakřivená zrcadla: Běžným příkladem užití zakřivených zrcadel jsou reflektory automobilů. Zde se používají parabolická konkávní (vydutá) zrcadla, která mění rovnoběžné paprsky světla na konvergentní (sbíhavé), které se protínají v ohnisku zrcadla. Dalšími zrcadly jsou konvexní zrcadla (vypuklé), kde se paralelní paprsek mění na divergentní, se zdánlivým průnikem realizovaným za zrcadlem. 16

17 Urči jaké zrcadlo je na obrázku. 17

18 Urči jaké zrcadlo je na obrázku. Obtáhni odraz. 18

19 Urči jaké zrcadlo je na obrázku. Obtáhni odraz. 19

20 Urči,kde se používají dutá a kde vypuklá zrcadla. Dutá zakroužkuj. Duté a vypuklé zrcadlo Dutá zrcadla jsou součástí reflektorů a zrcadlových astronomických dalekohledů. Vypuklá zrcadla vidíme na nepřehledných křižovatkách kde slouží podobně, jako zpětná zmenšující automobilová zrcátka. 20

21 Jednosměrné zrcadlo, zvané též polopropustné zrcadlo, odráží asi polovinu světla a druhou polovinu propouští. Je to tabule skla pokrytá vrstvou kovu o tloušťce jen několika atomů, která propouští část světla (na obě strany). Používá se mezi tmavou místností a jasně osvětlenou místností. Osoby na jasně osvětlené straně vidí svůj vlastní odraz vypadá jako obyčejné zrcadlo. Osoby na tmavé straně vidí skrze zrcadlo zrcadlo vypadá jako průhledné okno. Může být použito v nemocnicích na kontrolu pacientů atd. V optice se polopropustné zrcadlo také nazývá dělič svazku. Jeho účelem je rozdělit paprsek světla tak, aby část prošla přímo, zatímco druhá část je odražena to se využívá např. v interferometrii nebo v kamerách (některé barevné digitální kamery, analogový systém Technicolor). Pokus se vysvětlit, kde se používají polopropustná a kde křivá zrcadla. 21

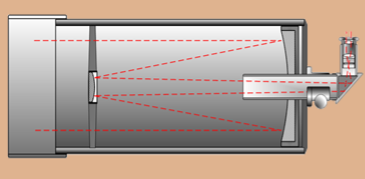

22 Zrcadlový dalekohled. Objektivem reflektoru je primární duté zrcadlo kulové, parabolické případně i hyperbolické, jehož plocha určuje světelnost dalekohledu. Obraz předmětu se odráží ještě tzv. sekundárním zrcadlem a pak pozoruje okulárem. Hlavní výhody reflektorů jsou nepřítomnost barevné vady, snazší výroba velkých zrcadel a výhodnější uspořádání tubusu. Světlo se v nich totiž odráží zrcadly, takže tubus má teoreticky jen poloviční délku a těžké zrcadlo je umístěno na straně pozorovatele, nikoli na vnějším konci tubusu jako objektiv refraktoru. Správně má mít primární zrcadlo parabolický povrch, ale při malé ploše a velké ohniskové vzdálenosti je kulová plocha dostatečnou aproximací pokud nelpíme na špičkové kvalitě obrazu. Kulová plocha má výhodu z hlediska nižších nároků na vytvoření a tím v praxi i nižších výrobních nákladů 22

23 Správně doplň a udělej si zápis do sešitu. Zrcadla Datum Zrcadla používáme k tomu, abychom odrazili světlo do jednoho směru. Používáme je také k tomu, abychom viděli na sebe nebo za roh. Zrcadla mohou být také křivá. Dutým zrcadlem vidíme zvětšený obraz. Vypuklým zrcadlem vidíme zmenšený obraz. Vypuklá zrcadla bývají na křižovatkách. Dutá zrcadla se používají v reflektorech. 23
