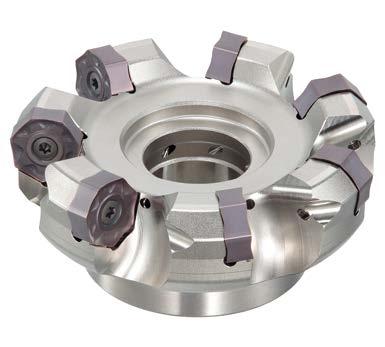

1 AHX SEDMIÚHELNÍKOVÁ OBOUSTRANNÁ DESTIČKA EKONOMICKÉ DESTIČKY SE 14 BŘITY ČELNÍ FRÉZY S VÍCEHRANNÝMI DESTIČKAMI

2 AHX ČELNÍ FRÉZY S VÍCEHRANNÝMI DESTIČKAMI AHX440S IDEÁLNÍ PRO HRUBOVÁNÍ U STROJŮ S NÍZKÝM VÝKONEM S VYSOKOU RYCHLOSTÍ POSUVU Dostupný rozsah Ø mm (3 16 zubů) Oboustranná břitová destička se 14 břity Maximální hloubka řezu je 3 mm. S chladicími kanálky (Ø mm) Aplikační rozsah: P M K H AHX640S IDEÁLNÍ PRO UNIVERZÁLNÍ HRUBOVÁNÍ U STŘEDNÍCH A VĚTŠÍCH STROJŮ Rozsah průměru Ø mm (4 12 zubů) Oboustranná břitová destička se 14 břity Maximální hloubka řezu je 6 mm. S chladicími kanálky (Ø mm) Aplikační rozsah: P M K H AHX640W IDEÁLNÍ PRO UNIVERZÁLNÍ HRUBOVÁNÍ LITINY U STŘEDNÍCH A VELKÝCH STROJŮ dostupný rozsah Ø mm (8 44 zubů) Oboustranná břitová destička se 14 břity Maximální hloubka řezu je 6 mm. Velmi pevný klínový upínací systém Anfi-Fly (AFI) Aplikační rozsah K 2

3 OBOUSTRANNÁ BŘITOVÁ DESTIČKA SE 14 BŘITY PRO OBRÁBĚNÍ OCELI, KOROZIVZDORNÉ OCELI A LITINY EKONOMICKÁ SEDMIÚHELNÍKOVÁ OBOUSTRANNÁ DESTIČKA Geometrie dvojitého pozitivního břitu snižuje řezný odpor a zvyšuje efektivitu obrábění. (mm) Produkt IC AHX440S AHX640S AHX640W VYSOCE TUHÝ Zvětšená tloušťka destičky poskytuje větší tuhost a spolehlivé obrábění. INDIKACE POČTU BŘITŮ Pro snadné určení použitých a nepoužitých rohů a jednodušší manipulaci s nástrojem. 3

4 SYSTÉM UTVAŘEČŮ Řada utvařečů pro celou řadu aplikací Stabilní řez (plynulý řez, bez třísek, atd.) Nestabilní řez (přerušovaný řez, s třískami, atd.) Soustředění na ostrost řezné hrany Soustředění na pevnost řezné hrany L Utvařeč Velký úhel čela podporuje řezný výkon. Pozitivní fazetka udržuje pevnost a zajišťuje nízký řezný odpor. M Utvařeč První volba pro univerzální aplikace. Dobrá rovnováha mezi pevností řezné hrany a ostrostí díky optimalizovanému kladnému úhlu fazetky a čela. M/H Utvařeč Pro nestabilní aplikace. Zvýšená pevnost řezné hrany a zachovaná ostrost díky zápornému úhlu fazetky a kladnému úhlu čela. Materiál P Řezné podmínky Lehké Obecné Těžké AHX440S L S konstrukcí Wiper M (R3.2) M (R0.8) S konstrukcí Wiper R AHX640S MP M AHX440S L S konstrukcí Wiper M (R0.8) S konstrukcí Wiper M (R3.2) R AHX640S MM K AHX440S L S konstrukcí Wiper M (R0.8) S konstrukcí Wiper M (R3.2) R AHX640S MK HK DESTIČKA WIPER AHX640S P K WP+ kombinace s MP Oboustranná, 2 břity. WK+ kombinace s MK Pravostranná, 2 břity, levostranná, 2 břity. 4

5 AHX640W ČELNÍ FRÉZA PRO LITINU VYSOCE TUHÉ DESTIČKY VHODNÉ PRO FRÉZOVÁNÍ LITIN S VYSOKOU RYCHLOSTÍ POSUVU Šikmý břit a velký úhel čela PRŮKOPNICKÝ UPÍNACÍ SYSTÉM 2 VARIANTY PRO RŮZNÉ APLIKACE Nová klínovitá geometrie vyvinutá za účelem zvýšení povoleného počtu zubů. Unikátní klínovitá geometrie používá vyčnívající část, která zapadne do otvoru destičky, funguje jako mechanismus AFI (Anti-Fly Insert). Druhy s velmi jemnou roztečí a super jemnou roztečí umožňují vysoce účinné frézování za různých podmínek. Kromě toho je standardně k dispozici také levoruký typ pro použití na speciálních strojích. Destičky lze použít s pravými i levými frézami. Zabraňuje vyletění destičky z kapsy. Posuv na zub (mm) Super velmi jemná rozteč Podmínky Velmi jemná rozteč Vysoká tuhost Nižší tuhost 5

6 POUŽITÍ DESTIČEK MK HK Stabilní řez Nestabilní řez MK Univerzální destička HK Destička s pevným břitem WK Destička wiper Zlepšená jakost povrchu 20 úhel čela 0 čelo + Destička třídy M s přesnou tolerancí. Neutrální, oboustranná se 14 břity. 20 úhel čela zajišťuje nízký řezný odpor. První volba pro hrubování a dokončování. Destička třídy M s přesnou tolerancí. Neutrální, oboustranná se 14 břity. Velmi pevný břit zabraňuje zlomení břitu během nestabilního obrábění nestejnoměrných obrobků a obrábění s vysokou rychlostí posuvu. Pravostranná, 2 břity Levostranná, 2 břity. Ideální pro dokončování vysoce kvalitních povrchů. TŘÍDY BŘITOVÝCH DESTIČEK PRO ŠIROKÝ ROZSAH MATERIÁLŮ P M K H KRITÉRIA VÝBĚRU ISO Aplikační rozsah ISO Aplikační rozsah PVD PVD P P10 M M10 Ocel P20 P30 P40 MP6120 VP15TF MP6130 Korozivzdorné oceli M20 M30 M40 MP7130 MP7130 VP15TF MP7140 ISO Aplikační rozsah ISO Aplikační rozsah CVD PVD PVD K K01 H H10 Litiny K10 K20 K30 FH7020 MC5020 VP15TF VP20RT Kalené oceli H20 H30 H40 VP15TF 6

7 ŘEZNÝ VÝKON ODOLNOST PROTI OPOTŘEBENÍ <Řezné podmínky> Obrobek GG 30 Nástroj AHX640WR10010D Destička NNMU200608ZEN-MK (1 kus) Vc 300 m/min fz 0,3 mm/zub ap 5 mm Způsob obrábění Suchý Šířka opotřebování hřbetu VB (mm) *Srovnání opotřebení při obrábění pomocí jednoho zubu 0.25 Velké opotřebení 0.2 Velké opotřebení Konvenční B 0.15 MC Konvenční A Délka řezu (m) MC5020 DRSNOST POVRCHU (µm) <Řezné podmínky> Obrobek GGG 70 Nástroj AHX640WR10014D Destička NNMU200608ZEN-MK (13 kusů) Destička wiper WNEU2006ZEN7C-WK (1 kus) Vc 350 m/min fz 0,1 mm/zub ap 0,4 mm ae 80 mm Způsob obrábění Proud vzduchu Ra = 0.26 µm Rz = 2.58 µm Rz.jis = 1.68 µm (mm) <Stav povrchu> 7

8 AHX440S ČELNÍ FRÉZOVÁNÍ UNIVERZÁLNÍ OBRÁBĚNÍ Obrábění načisto Hrubování P M K N S H Obr. 1 ø40 ø50 ø60 ø80 BD ON KWW L8 CBDP LF Obr. 2 ø100 ø125 BD ON KWW L8 CBDP LF Sedmiúhelníková oboustranná destička. Ekonomické destičky se 14 břity. Konstrukce s velkým počtem destiček pro obrábění s vysokými posuvy. DAH X 40 Obr. 3 ø160 CB X BD ø101.6 ON KWW 40 ø18 L8 CBDP LF KAPR :60 GAMP :-6 GAMF :-5 T :10 (Při použití destičky utvařeče MK) T :20 (Při použití destičky utvařeče M) I : Pouze pravostranný držák nástroje CB X 40 Objednací kód LF X ONMS CBDP DAH CB BD KWW L8 WT (kg) Sklad Chladicí kanálek Zuby (mm) Typ (obr.) 40 AHX440S-040A03AR AHX440S-040A04AR AHX440S-050A04AR AHX440S-050A05AR AHX440S-050A06AR AHX440S-063A05AR AHX440S-063A06AR AHX440S-063A08AR AHX440S-080A06AR AHX440S-080A08AR AHX440S-080A10AR AHX440S-100B07AR AHX440S-100B10AR AHX440S-100B12AR AHX440S-125B08AR AHX440S-125B12AR AHX440S-125B14AR AHX440S-160C10NR AHX440S-160C14NR AHX440S-160C16NR (Poznámka) Těleso řezného nástroje nemá seřizovací šroub pro upínací trn. Objednejte seřizovací šroub samostatně.

9 NÁHRADNÍ DÍLY Kód nástrojového držáku * Upínací šroub Klíč (destička) AHX440S TS35R TIP15W *Upínací moment (Nm) = 3,5 SEZNAM VOLITELNÝCH DÍLŮ Kód nástrojového držáku Seřizovací šroub Rozměry (mm) Geometrie S chladicím kanálkem Bez chladicího kanálku Objednací kód Objednací kód Typ a b c d e f g AHX440S-040A AR HSC08025H HSC M AHX440S-050A AR HSC10030H HSC M Obr. 1 AHX440S-063A AR HSC10030H HSC M a b AHX440S-080A AR HSC12035H HSC12035 HSC M e d c AHX440S-100B AR MBA16033H 2 40 M AHX440S-125B AR MBA20040H 2 50 M AHX440S-160C NR No coolant hole 2 50 M f a b g e d c DESTIČKY Tvar destičky Objednací kód Povlakované IC RE BS Geometrie Třída Honování MP6120 MP6130 MP7130 MP7140 MC5020 VP15TF Obr. 2 NNMU130508ZER-L M E NNMU130508ZEN-M M E NNMU130532ZEN-M M E * NNMU130532ZEN-R M E BS RE IC 5.1 * Když není použita destička wiper, = 3,5 mm : Udržováno na skladě (10 destiček v jednom balení) : Udržováno na skladě v Japonsku. 9

10 DOPORUČENÉ ŘEZNÉ PODMÍNKY Materiál Tvrdost Nástrojový materiál Vc (m/min) fz (mm) ap (mm) P Nízkouhlíkové oceli <180HB MP ( ) 0.3 ( ) 3 Nelegované oceli Legované oceli Kalená a popouštěná ocel Legované nástrojové oceli MP ( ) 0.3 ( ) HB MP ( ) 0.3 ( ) 3 MP ( ) 0.3 ( ) HB MP ( ) 0.3 ( ) 3 MP ( ) 0.3 ( ) HB MP ( ) 0.15 ( ) 1 MP ( ) 0.15 ( ) 1 M Austenitické korozivzdorné 200HB MP ( ) 0.2 ( ) 3 oceli MP ( ) 0.2 ( ) 3 Feritické a martenzitické korozivzdorné oceli Dvoufázové korozivzdorné oceli Kalené korozivzdorné oceli 200HB MP ( ) 0.2 ( ) 3 MP ( ) 0.2 ( ) 3 200HB MP ( ) 0.2 ( ) 3 MP ( ) 0.2 ( ) 3 200HB MP ( ) 0.2 ( ) 3 MP ( ) 0.2 ( ) 3 280HB MP ( ) 0.15 ( ) 3 MP ( ) 0.15 ( ) 3 280HB MP ( ) 0.15 ( ) 3 MP ( ) 0.15 ( ) 3 K Šedé litiny <350MPa MC ( ) 0.3 ( ) 3 Tvárné litiny Tvárné litiny <450MPa <800MPa VP15TF 180 ( ) 0.3 ( ) 3 MC ( ) 0.2 ( ) 3 VP15TF 170 ( ) 0.2 ( ) 3 MC ( ) 0.2 ( ) 3 VP15TF 140 ( ) 0.2 ( ) 3 H Kalené oceli 40 55HRC VP15TF 80 ( ) 0.15 ( ) 1 *Při používání řezné kapaliny snižte řeznou rychlost. 10

11 AHX640S ČELNÍ FRÉZOVÁNÍ UNIVERZÁLNÍ OBRÁBĚNÍ Obrábění načisto Hrubování P M K N S H Obr. 1 ø63 ø80 BD ON KWW L8 CBDP LF Obr. 2 ø100 ø125 ø160 BD ON KWW L8 CBDP LF Sedmiúhelníková oboustranná destička Ekonomické destičky se 14 břity Konstrukce s velkým počtem destiček pro obrábění s vysokými posuvy. DAH X 40 Obr. 3 ø200 CB X BD ø101.6 ON KWW 40 ø18 CBDP LF L8 KAPR :40 GAMP :-6 GAMF :-5 Typ Objednací kód T :10 (Při použití destičky utvařeče MK) T :20 (Při použití destičky utvařeče MP, MM) Pouze pravostranný držák nástroje I : X LF ON CBDP DAH CB BD KWW L8 Sklad R Chladicí kanálek Zuby WT CB X (kg) (mm) Typ (obr.) 40 *1 Upínací šroub Klíč AHX640S-063A04AR CS T TKY20T AHX640S-080A04AR CS T TKY20T AHX640S-100B05AR CS T TKY20T Hrubá rozteč AHX640S-125B06AR CS T TKY20T AHX640S-160C07NR CS T TKY20T AHX640S-200C08NR CS T TKY20T AHX640S-063A05AR CS T TKY20T AHX640S-080A06AR CS T TKY20T AHX640S-100B07AR CS T TKY20T Jemná rozteč AHX640S-125B08AR CS T TKY20T AHX640S-160C10NR CS T TKY20T AHX640S-200C12NR CS T TKY20T *1 Upínací moment (Nm): CS T = 5,0 Seřizovací šroub Geometrie ø63 HSC10030H 1 ø80 HSC12035H ø100 MBA16033H 2 ø125 MBA20040H ø160 ø200 z x : Udržováno na skladě (10 destiček v jednom balení) 11

12 BS DESTIČKY Tvar destičky Objednací kód Povlakované IC S BS RE Geometrie Typ Třída Honování MC5020 MP7030 VP15TF MP NNMU200708ZEN-MP M E Pro ocel a univerzální použití WP (Wiper) WNEU2007ZEN7C-WP M E BS IC BS IC RE RE BS S S Pro korozivzdorné oceli MM NNMU200712ZER-MM M E BS IC RE S MK *1 NNMU200608ZEN-MK M E Obecné BS IC RE S HK *1 NNMU200608ZEN-HK M E Typ s pevným břitem BS IC RE S WK *1 WNEU2006ZEN7C-WK E E Pro litiny BS IC RE S *1 Destička s utvařečem MK/HK/WK je kompatibilní s AHX640W. *2 Možné kombinace destiček wiper: MK/HK s WK (Wiper) a MP s WP (Wiper) *3 Vezměte v úvahu, že při použití utvařeče MK/HK se výška bude lišit. 12

13 DOPORUČENÉ ŘEZNÉ PODMÍNKY SUCHÉ OBRÁBĚNÍ Materiál Tvrdost Utvařeč Nástrojový materiál Vc (m/min) fz (mm) ap (mm) P Nízkouhlíkové oceli <180HB MP VP15TF 250 ( ) 0.3 ( ) 5 Nelegované a legované oceli HB MP VP15TF 220 ( ) 0.3 ( ) HB MP VP15TF 140 ( ) 0.3 ( ) 5 M Austenitické korozivzdorné oceli <200HB MM MP ( ) 0.2 ( ) 5 Duplexní korozivzdorné oceli Feritické, martenzitické korozivzdorné oceli >200HB MM MP ( ) 0.2 ( ) 5 <280HB MM MP ( ) 0.15 ( ) 5 <200HB MM MP ( ) 0.2 ( ) 5 >200HB MM MP ( ) 0.2 ( ) 5 Korozivzdorné oceli vytvrzované stárnutím <450HB MM MP ( ) 0.15 ( ) 5 K Litiny Pevnost v tahu MK,HK MC ( ) 0.3 ( ) 5 <350 MPa MP,MK,HK VP15TF 180 ( ) 0.3 ( ) 5 Tvárné litiny Pevnost v tahu <450 MPa Pevnost v tahu <800 MPa MK,HK MC ( ) 0.2 ( ) 5 MP,MK,HK VP15TF 170 ( ) 0.2 ( ) 5 MK,HK MC ( ) 0.2 ( ) 5 MP,MK,HK VP15TF 150 ( ) 0.2 ( ) 5 H Kalené oceli 40 55HRC MP VP15TF 80 (60 100) 0.15 ( ) 3 (Poznámka 1) (Poznámka 2) Doporučené mokré obrábění pro kvalitní dokončování povrchu korozivzdorné oceli. (Životnost nástroje je v porovnání s mokrým obráběním krátká.) Při nízké tuhosti upnutí obrobku nebo dlouhém přesahu nástroje nastavte řeznou rychlost a posuv na 70 nebo 80 % výše doporučených hodnot. MOKRÉ OBRÁBĚNÍ Materiál Tvrdost Utvařeč Nástrojový materiál Vc (m/min) fz (mm) ap (mm) M Austenitické korozivzdorné oceli <200HB MM MP ( ) 0.15 ( ) 5 Duplexní korozivzdorné oceli Feritické, martenzitické korozivzdorné oceli Korozivzdorné oceli vytvrzované stárnutím >200HB MM MP (75 125) 0.15 ( ) 5 <280HB MM MP (60 100) 0.10 ( ) 5 <200HB MM MP ( ) 0.15 ( ) 5 >200HB MM MP (75 125) 0.15 ( ) 5 <450HB MM MP (50 90) 0.1 ( ) 5 S Titanové slitiny MM MP (20 50) 0.15 ( ) 3 Žáruvzdorné slitiny MM MP (20 50) 0.15 ( ) 3 (Poznámka 1) Při nízké tuhosti upnutí obrobku nebo dlouhém přesahu nástroje nastavte řeznou rychlost a posuv na 70 nebo 80 % výše doporučených hodnot. ŘEZNÉ PODMÍNKY S DESTIČKOU WIPER Materiál Tvrdost Utvařeč Nástrojový materiál Vc (m/min) fz (mm) ap (mm) P Nízkouhlíkové oceli <180HB MP VP15TF WP VP15TF 250 ( ) 0.3 ( ) 0.5 Nelegované a legované oceli HB MP VP15TF WP VP15TF 220 ( ) 0.3 ( ) HB MP VP15TF WP VP15TF 140 ( ) 0.3 ( ) 0.5 K Litiny Pevnost v tahu MK,HK MC5020 WK MC ( ) 0.3 ( ) 0.5 <350 MPa MP VP15TF WP VP15TF 220 ( ) 0.3 ( ) 0.5 Tvárné litiny Pevnost v tahu <450 MPa Pevnost v tahu <800 MPa MK,HK MC5020 WK MC ( ) 0.2 ( ) 0.5 MP VP15TF WP VP15TF 200 ( ) 0.2 ( ) 0.5 MK,HK MC5020 WK MC ( ) 0.2 ( ) 0.5 MP VP15TF WP VP15TF 170 ( ) 0.2 ( ) 0.5 S Žáruvzdorné slitiny MP VP15TF WP VP15TF 40 (20 50) 0.15 ( ) 0.5 H Kalené oceli 40 55HRC MP VP15TF WP VP15TF 80 (60 100) 0.15 ( ) 0.5 Utvařeč Nástrojový materiál (Poznámka 1) Při nízké tuhosti upnutí obrobku nebo dlouhém přesahu nástroje nastavte řeznou rychlost a posuv na 70 nebo 80 % výše doporučených hodnot. 13

14 AHX640W ČELNÍ FRÉZOVÁNÍ OBRÁBĚNÍ LITIN VYSOKÝMI POSUVY Obrábění načisto Hrubování P M K N S H Obr. 1 BD Obr. 2 ON ø80 KWW ø100 ø125 ø160 L8 CBDP LF BD ON KWW L8 CBDP LF Sedmiúhelníková oboustranná destička. Ekonomické destičky se 14 břity. Konstrukce s velkým počtem destiček pro obrábění s vysokou rychlostí posuvu. DAH 40 X Obr. 3 BD Obr. 4 ø200 ø250 ø101.6 ON KWW ø18 L8 CBDP LF ø315 BD CB X ø177.8 ø101.6 ON KWW ø18 40 ø22 L8 CBDP LF KAPR :40 GAMP :-6 GAMF :-4 Typ T :+10 I : (T, I: Při použití destičky utvařeče MK) Objednací kód Sklad Zuby X LF ON CBDP DAH CB BD KWW L8 WT Typ R L (kg) (mm) (Obr.) AHX640W-080A08R/L CB X 40 CB X 40 Zobrazen pravý držák nástroje. Typ se zvlášť jemnou roztečí Typ se super velmi jemnou roztečí AHX640W-100B10R/L AHX640W-125B12R/L AHX640W-160C16R/L AHX640W-200C20R/L AHX640W-250C24R/L AHX640W-315C28R/L AHX640W-080A10R/L AHX640W-100B14R/L AHX640W-125B18R/L AHX640W-160C22R/L AHX640W-200C28R/L AHX640W-250C36R/L AHX640W-315C44R/L NÁHRADNÍ DÍLY Kód nástrojového držáku * Klín Upínací šroub Klíč AHX640W CWAHX640WN LS0622T TKY15T * Upínací moment (Nm): LS0622T= 6,0 14 : Udržováno na skladě. : Udržováno na skladě v Japonsku.

15 DESTIČKY Tvar destičky Objednací kód Povlakované IC S BS RE Geometrie Třída Honování MC5020 VP15TF VP20RT MK NNMU200608ZEN-MK M E BS IC RE S HK NNMU200608ZEN-HK M E Typ s pevným břitem Hladicí ploška wiper WNEU2006ZEN7C-WK E E F1 D1 RE BS S BS IC RE S * Destičky lze použít s pravými i levými frézami. POUŽITÍ DESTIČEK MK HK Stabilní řez Nestabilní řez DOPORUČENÉ ŘEZNÉ PODMÍNKY UNIVERZÁLNÍ OBRÁBĚNÍ Materiál Pevnost v tahu Nástrojový materiál Vc (m/min) K Šedé litiny <350MPa MC ( ) Tvárné litiny VP15TF VP20RT 180 ( ) <450MPa MC ( ) VP15TF VP20RT 170 ( ) <800MPa MC ( ) VP15TF VP20RT 140 ( ) ap (mm) 0.3 ( ) 0.3 ( ) 0.2 ( ) 0.2 ( ) 0.2 ( ) 0.2 ( ) DOKONČOVÁNÍ (POUŽITÍ DESTIČEK WIPER) Materiál ap (mm) Vc (m/min) ap (mm) K MC5020 < Šedé litiny ( ) Tvárné litiny Nástrojový materiál ( ) < ( ) ( ) *Použijte 2 3 ks destiček wiper v případě posuvu rychlejšího než 6 mm/ot. 0.2 ( ) 15

16 PŘÍKLAD POUŽITÍ Komponent Obrobek Nástroj Vc (m/min) 99 fz (mm) 0.3 ap (mm) 3 ae (mm) 50 Způsob obrábění Výsledky Výfukové potrubí turbodmychadla GX40CrNiSi25-12 AHX440S-063A08AR Suchý AHX440S dosáhla 1,4násobně delší životnosti nástroje než konvenční výrobek. PŘÍKLAD POUŽITÍ Komponent Obrobek GGG 50 Nástroj Vc (m/min) 141 fz (mm) 0.15 ap (mm) 0.8 ae (mm) 35 Způsob obrábění Výsledky Výfukové potrubí turbodmychadla AHX440S-050A04AR Suchý AHX440S dosáhla 1,4násobně delší životnosti nástroje než konvenční výrobek. PŘÍKLAD POUŽITÍ Komponent Obrobek Nástroj Vc (m/min) 251 fz (mm) 0.15 ap (mm) 1.5 ae (mm) 80 Způsob obrábění Výsledky Výfukové potrubí turbodmychadla AHX440S-100B10AR Suchý AHX440S dosáhla 1,4násobně delší životnosti nástroje než konvenční výrobek. 16 S ohledem na výše uvedené příklady nastavte řezné podmínky podle specifikací stroje, geometrie obrobku a použité metody upnutí.

17 Komponent Obrobek GG 25 Nástroj Vc (m/min) 240 f (mm/min) 3060 fz (mm) 0.4 ap (mm) 3 4 ae (mm) 160 Způsob obrábění Výsledky Základ lisovacích forem AHX640WR16016F Suchý V porovnání s konvenční destičkou, u které došlo při obrábění povrchu k náhlému zlomení, vykázala destička AHX640W stabilní výkon dokonce i při třikrát vyšších rychlostech posuvu, čímž se podstatně zvýšila efektivita a spolehlivost obrábění. Komponent Pouzdro Obrobek GG 25 Nástroj Vc (m/min) 150 f (mm/min) 500 fz (mm) 0.1 ap (mm) 3 ae (mm) 40 Způsob obrábění Výsledky AHX640WR12512E Suchý V porovnání s konvenční destičkou s 8 břity, u které došlo při obrábění nestabilního komponentu ke zlomení, vykázala destička AHX640W dvojnásobnou životnost nástroje. V kombinaci s použitím dalších břitů to může přinést značné úspory. Komponent Obrobek GGG 60 Nástroj Vc (m/min) 240 f (mm/min) 3000 fz (mm) 0.28 ap (mm) 3 4 ae (mm) 80 Způsob obrábění Výsledky Část zavěšení u automobilu AHX640WR10014D Suchý Dokonce i při obrábění tvárných litin vykázala destička AHX640W dvojnásobnou životnost nástroje ve srovnání s konvenčním. S ohledem na výše uvedené příklady nastavte řezné podmínky podle specifikací stroje, geometrie obrobku a použité metody upnutí. 17

18 PŘÍKLAD POUŽITÍ Komponent Obrobek Strojní součásti Nástroj Konvenční AHX640SR10007DA Vc (m/min) fz (mm/) ap (mm) 5 5 ae (mm) Způsob obrábění Proud vzduchu Proud vzduchu Výsledky U starších produktů způsobilo zvýšení řezné rychlosti na 250 m/min kmitání a poškození destiček, zatímco AHX640S umožňuje stabilní obrábění i při zvýšené rychlosti posuvu. Destičky mají navíc více využitelné břity, které pomáhají snížit náklady. PŘÍKLAD POUŽITÍ Komponent Obrobek Strojní součásti Nástroj Konvenční AHX640SR10007DA Vc (m/min) fz (mm/) ap (mm) 1 2 ae (mm) Způsob obrábění Proud vzduchu Proud vzduchu Výsledky Při nízké tuhosti upnutí obrobku měly dříve produkty sklon ke kmitání, což znemožňovalo zvýšit hodnoty řezných podmínek. Díky nízkému řeznému odporu frézy AHX640S ale lze řezné podmínky zvýšit a dosáhnout tak více než šestinásobné účinnosti oproti současným produktům. PŘÍKLAD POUŽITÍ Komponent Obrobek Forma Nástroj Konvenční AHX640SR10007DA Vc (m/min) fz (mm/) ap (mm) 3 3 ae (mm) Způsob obrábění Proud vzduchu Proud vzduchu Výsledky U konvenčních produktů často docházelo k opotřebení destiček. V kontrastu s tím umožňuje AHX640S při o 30 % vyšší rychlosti posuvu stabilní řez bez poškození destiček. 18 S ohledem na výše uvedené příklady nastavte řezné podmínky podle specifikací stroje, geometrie obrobku a použité metody upnutí.

19 PŘÍKLAD POUŽITÍ Komponent Forma Obrobek GG 30 Nástroj Konvenční AHX640SR16010FA Vc (m/min) fz (mm/) ap (mm) 1 3 ae (mm) Způsob obrábění Proud vzduchu Proud vzduchu Výsledky Ve srovnání s dřívějšími produkty pro frézování s vysokou rychlostí posuvu je hloubka řezu s ekvivalentní rychlostí posuvu stolu třikrát větší. Destičky mají navíc oproti dřívějším produktům více využitelné břity, které pomáhají snížit náklady. S ohledem na výše uvedené příklady nastavte řezné podmínky podle specifikací stroje, geometrie obrobku a použité metody upnutí. 19
