B215CZ ŘADA BC8100 SOUSTRUŽNICKÉ BŘITOVÉ DESTIČKY PKNB

Transkript

1 B215CZ ŘADA BC8100 OUTRUŽNKÉ BŘITOVÉ DETIČKY PKNB

2 ŘADA BC8100 POVLAKOVANÉ NÁTROJOVÉ MATERIÁLY PKNB PRO OUTRUŽENÍ KALENÉ OCELI BC8105 NEJVYŠŠÍ PŘENOT Pro plynulý řez Vynikající kvalita povrchu a malé tolerance při dlouhé životnosti nástroje Pro dokončování povrchů až po Rz 2,4 (Ra 0,6) BC8110 Vc (m/min) 200 BC8105 BC8110 VYOKORYCHLOTNÍ OUTRUŽENÍ Pro plynulý a lehký přerušovaný řez Dlouhá a stabilní životnost nástroje pro dokončování povrchů s hodnotou pod Rz 6,3 100 BC8120 VHODNÉ PRO PŘERUŠOVANÝ ŘEZ Žádný Lehký VHODNÉ PRO ČATÉ NÁRAZY Nízký 2

3 BC8120 OBECNÉ APLIKACE Pro plynulý až střední přerušovaný řez 1. volba pro hrubování a předběžné dokončování BC8130 BC8130 NÁROČNÉ OBRÁBĚNÍ Pro nestabilní aplikace a těžký přerušovaný řez Přesnost tolerance dodržena pro vysoký počet nárazů třední Těžký Vysoký 3

4 NÁTROJOVÉ MATERIÁLY NOVÉ POKROČILÉ KERAMKÉ POVLAKOVÁNÍ BC8105 BC8110 BC8120 BC8130 CrAlN TiAliN CrAlN TiAlN TiAlN TiAlN TiAlN ubstrát PKNB ubstrát PKNB ubstrát PKNB ubstrát PKNB Vynikající drsnost povrchu bez nárůstků díky nízkému koeficientu tření. Delší životnost nástroje díky vysoké odolnosti proti opotřebení při vysokorychlostním obrábění. Dobře vyvážená životnost nástroje bez odlupování povlaku. Zabraňuje vydrolování bez odlupování povlaku. OPTIMALIZOVANÁ TECHNOLOGIE UBTRÁTU KONVENČNÍ Řezná síla ŘADA BC8100 Řezná síla íly rozptýlené lineárním směrem íly rozptýlené radiálně třednězrnný PKNB Jemnozrnný PKNB Makročástice pojiva Pojivo s ultramikročásticemi Nové pojivo s ultramikročásticemi zabraňuje tvorbě lineárních trhlin, které mohou způsobovat náhlé lomy. 4

5 GEOMETRIE PŘÍPRAVA BŘITU Pro velmi malé hloubky řezu F R R0.015 G R0.015 T Pro všeobecné obrábění R0 FA R0.03 GA R0.03 TA Těžký přerušovaný řez NEW R0.03 GH R0.03 TH Vhodnost pro přerušovaný řez Mnoho variant přípravy břitu pro všechny aplikace Žádný Lehký třední Těžký UTVAŘEČ BM/BF 0.8 BM BF Hloubka řezu (mm) UTVAŘEČ BM UTVAŘEČ BF Odstranění cementované vrstvy Dokončování Posuv (mm/ot.) ystém utvařečů pro vynikající odvod třísky při dokončování, odstranění cementovaných vrstev a tvrdé-měkké obrábění. 5

6 DETIČKA WIPER Hladicí ploška wiper ZLEPŠENÍ DRNOTI POVRCHU OBROBENÉ PLOCHY Za stejných obráběcích podmínek, jaké platí pro konvenční utvařeče (s výjimkou rychlosti posuvu, která je vyšší) dochází ke zlepšení drsnosti povrchu obrobené plochy. ZVÝŠENÍ EFEKTIVITY Vysoké rychlosti posuvu neznamenají pouze zkrácení strojních časů, ale též umožňují spojit hrubovací a dokončovací operace. PRODLOUŽENÍ TRVANLIVOTI NÁTROJE Zvýšení rychlosti posuvu zkracuje časy potřebné na obrobení jedné součásti, což znamená, že každou destičkou lze obrobit více součástí. Vysoká rychlost posuvu navíc snižuje tření, a tím zpomaluje rozvoj opotřebení a zvyšuje trvanlivost nástroje. ZLEPŠENÉ UTVÁŘENÍ TŘÍKY Při obrábění s vysokou rychlostí posuvu dochází k zvětšování tloušťky třísky, která se tak snadněji láme, a tudíž je lépe utvářena. DOPORUČENÉ ŘEZNÉ PODMÍNKY A VÝKON 0.5 Vysoce přesné dokončování Vysokorychlostní obrábění 0.4 Řezná rychlost: 100 m/min Hloubka řezu: 0,1 mm Posuv: 0,1 mm/ot. uchý řez Řezná rychlost: 100 m/min Hloubka řezu: 0,1 mm Posuv: 0,3 mm/ot. uchý řez ap (mm) Vysoká přesnost Vysoká rychlost posuvu Bez konstrukce Wiper konstrukcí Wiper Bez konstrukce Wiper konstrukcí Wiper Ry=3,2 µm Ry=1,0 µm Ry=12,2 µm Ry=1,2 µm f (mm/ot.) ŘEZNÝ VÝKON NP-CNGA Kalená ocel (HRC 60) nepřerušované Řezná rychlost Vc (m/min) 120 Posuv f (mm/ot.) různý Hloubka řezu ap (mm) 0.1 uché obrábění Obrobený povrch (µm) Hladicí ploška wiper Bez wiper Teoretická drsnost povrchu obrobené plochy

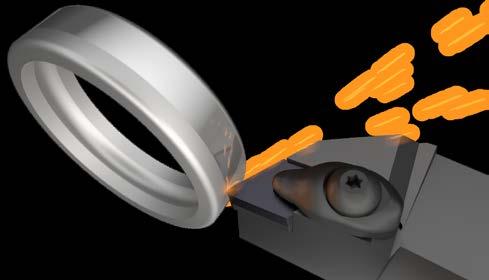

7 BC8105 NEJVYŠŠÍ PŘENOT PRO PLYNULÝ ŘEZ Vynikající hrubování povrchu a malé tolerance při dlouhé životnosti nástroje pro dokončování povrchů až po Rz 2,4 µm (Ra 0,6 µm) DOKONČOVÁNÍ POVRCHŮ NP-DNGA150608G2 34Mn5 (60 HRC) nepřerušované Řezná rychlost Vc (m/min) 176 Posuv f (mm/ot.) 0.09 Hloubka řezu ap (mm) 0.15 Emulze BC8105 je první volbou pro špičkové dokončování povrchů. ŽIVOTNOT NÁTROJE (OPOTŘEBENÍ HŘBETU) NP-CNGA120408G2 42CrMo4 (60 HRC) nepřerušované Řezná rychlost Vc (m/min) 200 Posuv f (mm/ot.) 0.05 Hloubka řezu ap (mm) 0.05 uché obrábění Vynikající odolnost proti opotřebení díky technologii Miracle igma Opotřebení hřbetu (µm) Drsnost povrchu Ra (μm) 1.0 BC8105 BC8110 Konvenční Řezná vzdálenost (ks) 100 BC8105 BC8110 Konvenční DOPORUČENÉ ŘEZNÉ PODMÍNKY Řezná vzdálenost (m) Obrobek Vc (m/min) f (mm/ot.) ap (mm) Kalené oceli Plynulý řez (Tepelně zpracované oceli atd.) uché, mokré 7

8 BC8110 VYOKORYCHLOTNÍ OUTRUŽENÍ PRO PLYNULÝ ŘEZ Dlouhá a stabilní životnost nástroje pro dokončování povrchů s hodnotou pod Rz 6,3 µm Pokrývá širokou škálu aplikací pro plynulý řez. ŽIVOTNOT NÁTROJE (OPOTŘEBENÍ HŘBETU) NP-CNGA120408G2 42CrMo4 (60HRC) nepřerušované Řezná rychlost Vc (m/min) 250 Posuv f (mm/ot.) 0.10 Hloubka řezu ap (mm) 0.2 uché obrábění BC8110 je první volbou pro vysokorychlostní dokončování. Opotřebení hřbetu (mm) , BC8110 Konvenční Jednotkový strojní čas (min) DOKONČOVÁNÍ POVRCHŮ NP-CNGA120408G2 42CrMo4 (60HRC) nepřerušované Řezná rychlost Vc (m/min) 250 Posuv f (mm/ot.) 0.10 Hloubka řezu ap (mm) 0.2 uché obrábění Vynikající dokončování povrchů během dlouhého plynulého řezu. Drsnost povrchu Rz (μm) BC8110 Konvenční DOPORUČENÉ ŘEZNÉ PODMÍNKY Jednotkový strojní čas (min) Obrobek Vc (m/min) f (mm/ot.) ap (mm) Kalené oceli (Tepelně zpracované oceli atd.) Plynulý řez uché, mokré 8

9 BC8120 OBECNÉ APLIKACE PRO PLYNULÝ A LEHKÝ PŘERUŠOVANÝ ŘEZ 1. volba pro hrubování a předběžné dokončování Pokrývá širokou škálu aplikací od plynulého po lehké přerušované obrábění. TET PŘERUŠOVANÉHO ŘEZU NP-CNGA120408GA2 42CrMo4 (60 HRC) nepřerušované Řezná rychlost Vc (m/min) 250 Posuv f (mm/ot.) 0.15 Hloubka řezu ap (mm) 0.1 uché obrábění tav břitu po nárazech BC8120 Konvenční ŽIVOTNOT NÁTROJE (OPOTŘEBENÍ HŘBETU) NP-CNGA120408GA2 42CrMo4 (60 HRC) nepřerušované Řezná rychlost Vc (m/min) 150 Posuv f (mm/ot.) 0.10 Hloubka řezu ap (mm) 0.2 uché obrábění Břit po 15 min Opotřebení hřbetu (mm) Počet nárazů průměr BC8120 Konvenční Počet nárazů před lomem BC8120 Konvenční průměr 0.04 BC8120 Konvenční Odlupování Jednotkový strojní čas (min) DOPORUČENÉ ŘEZNÉ PODMÍNKY Obrobek Vc (m/min) f (mm/ot.) ap (mm) Kalené oceli (Tepelně zpracované oceli atd.) Plynulý řez Přerušovaný řez uché, mokré uché, mokré 9

10 BC8130 NÁROČNÉ OBRÁBĚNÍ PRO NETABILNÍ APLIKACE A TĚŽKÝ PŘERUŠOVANÝ ŘEZ Přesnost tolerance dodržena pro vysoký počet nárazů TĚŽKÝ PŘERUŠOVANÝ ŘEZ (LABORATORNÍ TET) NP-CNGA120408GA2 42CrMo4 (60 HRC) Těžký přerušovaný Řezná rychlost Vc (m/min) 250 Posuv f (mm/ot.) 0.05 Hloubka řezu ap (mm) 0.1 Mokré obrábění BC8130 poskytuje stabilitu až pro nárazů Počet nárazů průměr průměr BC8130 Konvenční Počet nárazů před lomem TĚŽKÝ ŘEZ NP-CNGA120408TH2 C45 (58 HRC) Těžký přerušovaný Řezná rychlost Vc (m/min) 130 Posuv f (mm/ot.) 0.08 Hloubka řezu ap (mm) 0.15 Mokré obrábění Žádný lom po zpracování 70 kusů. Počet obrobků Bez lomu Lom 20 BC8130 Konvenční DOPORUČENÉ ŘEZNÉ PODMÍNKY Obrobek Vc (m/min) f (mm/ot.) ap (mm) Kalené oceli (Tepelně zpracované oceli atd.) Přerušovaný řez uché, mokré 10

11 OZNAČOVÁNÍ PRO DETIČKY PKNB NP-CNGA GA W 4 JR Tvar destičky Velikost destičky Počet břitů Geometrie destičky BM Utvařeč BM BF Utvařeč BF NP tandardní Příprava břitu GA G GH Plynulý řez střední přerušovaný řez Hladicí ploška wiper W FBWL GBWL konstrukcí Wiper měr řezu* Tvar ymbol Pravé JR FA F Plynulý řez Bez ozn. Bez konstrukce Wiper Levé JL TA TH Přerušovaný řez * Úhel břitu 93 11

12 CNGA, CNGM NEGATIVNÍ DETIČKY ( DÍROU) 4 špičky 2 špičky NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NP_ 4 NP_ W4 NP_ 2 NP_ W2 (s konstrukcí Wiper) (s konstrukcí Wiper) NEW PETIT CUT NEW PETIT CUT BM, BF NP_ FBWL2 NP_ GBWL2 (s utvařečem) (s konstrukcí Wiper) Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-CNGA120404GA NP-CNGA120408GA NP-CNGA120412GA NP-CNGA120404G NP-CNGA120408G NP-CNGA120412G NP-CNGA120404GH NP-CNGA120408GH NP-CNGA120412GH NP-CNGA120404F NP-CNGA120408F NP-CNGA120412F NP-CNGA120404TA NP-CNGA120408TA NP-CNGA120412TA NP-CNGA120404T NP-CNGA120408T NP-CNGA120412T NP-CNGA120404TH NP-CNGA120408TH NP-CNGA120412TH W NP-CNGA120404FW W NP-CNGA120408FW W NP-CNGA120412FW W NP-CNGA120404GAW W NP-CNGA120408GAW W NP-CNGA120412GAW W NP-CNGA120404GW W NP-CNGA120408GW W NP-CNGA120412GW NP-CNGA120402GA NP-CNGA120404GA NP-CNGA120408GA NP-CNGA120412GA NP-CNGA120402G NP-CNGA120404G NP-CNGA120408G NP-CNGA120412G : : Udržováno na skladě. : Udržováno na skladě v Japonsku.

13 Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-CNGA120404GH NP-CNGA120408GH NP-CNGA120412GH NP-CNGA120402F NP-CNGA120404F NP-CNGA120408F NP-CNGA120412F NP-CNGA120404TA NP-CNGA120408TA NP-CNGA120412TA NP-CNGA120404T NP-CNGA120408T NP-CNGA120412T NP-CNGA120404TH NP-CNGA120408TH NP-CNGA120412TH NEW W NP-CNGA120404FBWL NEW W NP-CNGA120408FBWL NEW W NP-CNGA120412FBWL NEW W NP-CNGA120404GBWL NEW W NP-CNGA120408GBWL NEW W NP-CNGA120412GBWL W NP-CNGA120404FW W NP-CNGA120408FW W NP-CNGA120412FW W NP-CNGA120404GAW W NP-CNGA120408GAW W NP-CNGA120412GAW W NP-CNGA120404GW W NP-CNGA120408GW W NP-CNGA120412GW B BM-CNGM120404TA B BM-CNGM120408TA B BM-CNGM120412TA B BF-CNGM120404T B BF-CNGM120408T B BF-CNGM120412T B: Utvařeč W: Hladicí ploška wiper 13

14 DNGA, DNGM NEGATIVNÍ DETIČKY ( DÍROU) 4 špičky 2 špičky NEW PETIT CUT NEW PETIT CUT NP_ 4 NP_ 2 NEW PETIT CUT NEW PETIT CUT NP_GAW2J BF, BM (s konstrukcí Wiper) (s utvařečem) Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-DNGA150404GA NP-DNGA150408GA NP-DNGA150412GA NP-DNGA150604GA NP-DNGA150608GA NP-DNGA150612GA NP-DNGA150404G NP-DNGA150408G NP-DNGA150412G NP-DNGA150604G NP-DNGA150608G NP-DNGA150612G NP-DNGA150404GH NP-DNGA150408GH NP-DNGA150412GH NP-DNGA150604GH NP-DNGA150608GH NP-DNGA150612GH NP-DNGA150404F NP-DNGA150408F NP-DNGA150412F NP-DNGA150604F NP-DNGA150608F NP-DNGA150612F NP-DNGA150404TA NP-DNGA150408TA NP-DNGA150412TA NP-DNGA150604TA NP-DNGA150608TA NP-DNGA150612TA NP-DNGA150404T NP-DNGA150408T NP-DNGA150412T NP-DNGA150604T NP-DNGA150608T NP-DNGA150612T NP-DNGA150404TH NP-DNGA150408TH NP-DNGA150412TH NP-DNGA150604TH NP-DNGA150608TH NP-DNGA150612TH : : Udržováno na skladě. : Udržováno na skladě v Japonsku.

15 Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-DNGA110408GA NP-DNGA150402GA NP-DNGA150404GA NP-DNGA150408GA NP-DNGA150412GA NP-DNGA150602GA NP-DNGA150604GA NP-DNGA150608GA NP-DNGA150612GA NP-DNGA150402G NP-DNGA150404G NP-DNGA150408G NP-DNGA150412G NP-DNGA150604G NP-DNGA150608G NP-DNGA150612G NP-DNGA150404GH NP-DNGA150408GH NP-DNGA150412GH NP-DNGA150604GH NP-DNGA150608GH NP-DNGA150612GH NP-DNGA150402F NP-DNGA150404F NP-DNGA150408F NP-DNGA150412F NP-DNGA150604F NP-DNGA150608F NP-DNGA150612F NP-DNGA150404TA NP-DNGA150408TA NP-DNGA150412TA NP-DNGA150604TA NP-DNGA150608TA NP-DNGA150612TA NP-DNGA150404T NP-DNGA150408T NP-DNGA150412T NP-DNGA150604T NP-DNGA150608T NP-DNGA150612T NP-DNGA150404TH NP-DNGA150408TH NP-DNGA150412TH NP-DNGA150604TH NP-DNGA150608TH NP-DNGA150612TH W NP-DNGA150404GAW2JR W NP-DNGA150404GAW2JL W NP-DNGA150408GAW2JR W NP-DNGA150408GAW2JL W NP-DNGA150604GAW2JR W NP-DNGA150604GAW2JL W NP-DNGA150608GAW2JR W NP-DNGA150608GAW2JL B BF-DNGM150404T B BF-DNGM150408T B BF-DNGM150412T B BM-DNGM150404TA B BM-DNGM150408TA B BM-DNGM150412TA B BM-DNGM150604TA B BM-DNGM150608TA B BM-DNGM150612TA B: Utvařeč W: Hladicí ploška wiper 15

16 NGA, TNGA, TNGM NEGATIVNÍ DETIČKY ( DÍROU) 2 špičky 6 špiček 3 špičky NEW PETIT CUT NP_ 2 NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NP_ 6 NP_ 3 BM_ 3 (s utvařečem) Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-NGA120408GA NP-NGA120412GA NP-TNGA160404GA NP-TNGA160408GA NP-TNGA160412GA NP-TNGA160404G NP-TNGA160408G NP-TNGA160412G NP-TNGA160404GH NP-TNGA160408GH NP-TNGA160412GH NP-TNGA160404F NP-TNGA160408F NP-TNGA160412F NP-TNGA160404TA NP-TNGA160408TA NP-TNGA160412TA NP-TNGA160404T NP-TNGA160408T NP-TNGA160412T NP-TNGA160404TH NP-TNGA160408TH NP-TNGA160412TH NP-TNGA160402GA NP-TNGA160404GA NP-TNGA160408GA NP-TNGA160412GA NP-TNGA160402G NP-TNGA160404G NP-TNGA160408G NP-TNGA160412G NP-TNGA160404GH NP-TNGA160408GH NP-TNGA160412GH NP-TNGA160402F NP-TNGA160404F NP-TNGA160408F NP-TNGA160412F : : Udržováno na skladě. : Udržováno na skladě v Japonsku.

17 Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-TNGA160404TA NP-TNGA160408TA NP-TNGA160412TA NP-TNGA160404T NP-TNGA160408T NP-TNGA160412T NP-TNGA160404TH NP-TNGA160408TH NP-TNGA160412TH B BM-TNGM160408TA B BM-TNGM160412TA B: Utvařeč W: Hladicí ploška wiper 17

18 VNGA NEGATIVNÍ DETIČKY ( DÍROU) 4 špičky 2 špičky NEW PETIT CUT NP_ 4 NEW PETIT CUT NP_ 2 Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-VNGA160404GA NP-VNGA160408GA NP-VNGA160412GA NP-VNGA160404G NP-VNGA160408G NP-VNGA160412G NP-VNGA160404GH NP-VNGA160408GH NP-VNGA160412GH NP-VNGA160404F NP-VNGA160408F NP-VNGA160412F NP-VNGA160404TA NP-VNGA160408TA NP-VNGA160412TA NP-VNGA160404T NP-VNGA160408T NP-VNGA160404TH NP-VNGA160408TH NP-VNGA160412TH NP-VNGA160402GA NP-VNGA160404GA NP-VNGA160408GA NP-VNGA160412GA NP-VNGA160402G NP-VNGA160404G NP-VNGA160408G NP-VNGA160412G NP-VNGA160404GH NP-VNGA160408GH NP-VNGA160412GH NP-VNGA160402F NP-VNGA160404F NP-VNGA160408F NP-VNGA160412F NP-VNGA160404TA NP-VNGA160408TA NP-VNGA160412TA NP-VNGA160404T NP-VNGA160408T NP-VNGA160404TH NP-VNGA160408TH NP-VNGA160412TH B: Utvařeč W: Hladicí ploška wiper 18 : : Udržováno na skladě. : Udržováno na skladě v Japonsku.

19 WNGA NEGATIVNÍ DETIČKY ( DÍROU) 6 špiček 3 špičky NEW PETIT CUT NEW PETIT CUT NP_ 6 NP_ 3 NEW PETIT CUT NP_GW3 (s konstrukcí Wiper) Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-WNGA080408G NP-WNGA080408F NP-WNGA080408T NP-WNGA080408GA NP-WNGA080408G NP-WNGA080408GH NP-WNGA080408F NP-WNGA080408TA NP-WNGA080408T NP-WNGA080408TH W NP-WNGA080408GW B: Utvařeč W: Hladicí ploška wiper 19

20 CCGW 7, CCGT 7, CPGB 11 POZITIVNÍ DETIČKY ( DÍROU) 2 špičky 2 špičky NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NEW PETIT CUT NP_ 2 NP_ W2 BF, BM NP * 7 11 (s konstrukcí Wiper) (s utvařečem) (neodpovídá IO) NEW PETIT CUT NEW PETIT CUT NP_ 2 NP_ FBWL2 NP_ GBWL2 (s konstrukcí Wiper) * Průměr vepsané kružnice neodpovídá normě IO. (Pro typ CLC) Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-CCGW060202GA NP-CCGW060204GA NP-CCGW060208GA NP-CCGW09T302GA NP-CCGW09T304GA NP-CCGW09T308GA NP-CCGW060202G NP-CCGW060204G NP-CCGW060208G NP-CCGW09T302G NP-CCGW09T304G NP-CCGW09T308G NP-CCGW09T304GH NP-CCGW09T308GH NP-CCGW060202F NP-CCGW060204F NP-CCGW060208F NP-CCGW09T302F NP-CCGW09T304F NP-CCGW09T308F NP-CCGW060204TA NP-CCGW060208TA NP-CCGW09T304TA NP-CCGW09T308TA NP-CCGW09T304TH NP-CCGW09T308TH NEW W NP-CCGW09T304FBWL NEW W NP-CCGW09T308FBWL NEW W NP-CCGW09T304GBWL NEW W NP-CCGW09T308GBWL W NP-CCGW09T304FW W NP-CCGW09T308FW W NP-CCGW09T304GAW W NP-CCGW09T308GAW W NP-CCGW09T304GW W NP-CCGW09T308GW B BF-CCGT09T304T B BF-CCGT09T308T B BM-CCGT09T304TA B BM-CCGT09T308TA : : Udržováno na skladě. : Udržováno na skladě v Japonsku.

21 Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-CCGW03102G NP-CCGW03104G NP-CCGW04T002G NP-CCGW04T004G NP-CCGW03102F NP-CCGW03104F NP-CCGW04T002F NP-CCGW04T004F NP-CPGB080204GA NP-CPGB080208GA NP-CPGB080212GA NP-CPGB090302GA NP-CPGB090304GA NP-CPGB090308GA NP-CPGB090312GA NP-CPGB080204G NP-CPGB080208G NP-CPGB090302G NP-CPGB090304G NP-CPGB090308G NP-CPGB080204F NP-CPGB080208F NP-CPGB090302F NP-CPGB090304F NP-CPGB090308F NP-CPGB090312F NP-CPGB080204TA NP-CPGB080208TA NP-CPGB080212TA NP-CPGB090304TA NP-CPGB090308TA NP-CPGB090312TA B: Utvařeč W: Hladicí ploška wiper 21

22 DCGW 7, DCGT 7 POZITIVNÍ DETIČKY ( DÍROU) 2 špičky 55 NEW PETIT CUT NP_ 2 7 NEW PETIT CUT BM, BF (s utvařečem) Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-DCGW070202GA NP-DCGW070204GA NP-DCGW070208GA NP-DCGW11T302GA NP-DCGW11T304GA NP-DCGW11T308GA NP-DCGW070202G NP-DCGW070204G NP-DCGW070208G NP-DCGW11T302G NP-DCGW11T304G NP-DCGW11T308G NP-DCGW11T304GH NP-DCGW11T308GH NP-DCGW070202F NP-DCGW070204F NP-DCGW070208F NP-DCGW11T302F NP-DCGW11T304F NP-DCGW11T308F NP-DCGW070204TA NP-DCGW070208TA NP-DCGW11T304TA NP-DCGW11T308TA NP-DCGW11T304TH NP-DCGW11T308TH B BM-DCGT11T304TA B BM-DCGT11T308TA B BF-DCGT11T304T B BF-DCGT11T308T B: Utvařeč W: Hladicí ploška wiper 22 : : Udržováno na skladě. : Udržováno na skladě v Japonsku.

23 TCGW 7, TPGB 11 POZITIVNÍ DETIČKY ( DÍROU) 3 špičky 3 špičky NEW PETIT CUT 60 NP_TCGW 7 11 NEW PETIT CUT NP-TPGB Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-TCGW090204G NP-TCGW090208G NP-TCGW110202G NP-TCGW110204G NP-TCGW110208G NP-TCGW130304G NP-TCGW130308G NP-TCGW16T304G NP-TCGW16T308G NP-TPGB080204GA NP-TPGB080208GA NP-TPGB090204GA NP-TPGB090208GA NP-TPGB110302GA NP-TPGB110304GA NP-TPGB110308GA NP-TPGB160304GA NP-TPGB160308GA NP-TPGB080204G NP-TPGB080208G NP-TPGB090204G NP-TPGB090208G NP-TPGB110302G NP-TPGB110304G NP-TPGB110308G NP-TPGB160304G NP-TPGB160308G NP-TPGB160304GH NP-TPGB160308GH NP-TPGB110302F NP-TPGB110304F NP-TPGB110308F NP-TPGB160304F NP-TPGB160308F NP-TPGB080204TA NP-TPGB080208TA NP-TPGB090204TA NP-TPGB090208TA NP-TPGB110304TA NP-TPGB110308TA NP-TPGB160304TA NP-TPGB160308TA NP-TPGB160304TH NP-TPGB160308TH B: Utvařeč W: Hladicí ploška wiper 23

24 VBGW 5, VCGW 7 POZITIVNÍ DETIČKY ( DÍROU) 2 špičky 2 špičky NEW PETIT CUT NP_VBGW 5 7 NEW PETIT CUT NP-VCGW Objednací kód BC8105 BC8110 BC8120 BC8130 Břity NP-VBGW110302GA NP-VBGW110304GA NP-VBGW110308GA NP-VBGW160402GA NP-VBGW160404GA NP-VBGW160408GA NP-VBGW110302G NP-VBGW110304G NP-VBGW110308G NP-VBGW160402G NP-VBGW160404G NP-VBGW160408G NP-VBGW160404GH NP-VBGW160408GH NP-VBGW110302F NP-VBGW110304F NP-VBGW110308F NP-VBGW160402F NP-VBGW160404F NP-VBGW160408F NP-VBGW110304TA NP-VBGW110308TA NP-VBGW160404TA NP-VBGW160408TA NP-VBGW160404TH NP-VBGW160408TH NP-VCGW160404GA NP-VCGW160408GA NP-VCGW160404G NP-VCGW160408G NP-VCGW160404GH NP-VCGW160408GH NP-VCGW160404F NP-VCGW160408F NP-VCGW160404TA NP-VCGW160408TA NP-VCGW160404T NP-VCGW160408T NP-VCGW160404TH NP-VCGW160408TH B: Utvařeč W: Hladicí ploška wiper 24 : : Udržováno na skladě. : Udržováno na skladě v Japonsku.

25 GY1G DETIČKY PRO YTÉM ZAPHOVÁNÍ GY Objednací kód BC8110 W3 Tolerance Re L2 Geometrie GY1G0200D020N-GFG 2.00 ± GY1G0239E020N-GFG 2.39 ± GY1G0250E020N-GFG 2.50 ± GY1G0300F020N-GFG 3.00 ± GY1G0318F020N-GFG 3.18 ± GY1G0400G020N-GFG 4.00 ± GY1G0475H020N-GFG 4.75 ± GY1G0500H020N-GFG 5.00 ± GY1G0600J020N-GFG 6.00 ± Při dosažení min. průměru díry pro interní zapichování snižte posuv o 20 %. Ploché čelo (Pro kalené materiály) 3.0 Re±0.05 W3 7 7 Re± L2 DOPORUČENÉ ŘEZNÉ PODMÍNKY Pro vnější zapichování Doporučená rychlost posuvu Obráběný materiál Tvrdost Vc (m/min) H Kalené oceli 50HRC W f (mm/ot.) : 1. doporučená oblast Pro čelní zapichování Doporučená rychlost posuvu Obráběný materiál Tvrdost Vc (m/min) H Kalené oceli 50HRC W f (mm/ot.) : 1. doporučená oblast Pro vnitřní zapichování Obráběný materiál Tvrdost Vc (m/min) H Kalené oceli 50HRC Průměr stopky (mm) Doporučená rychlost posuvu f (mm/ot.) : 1. doporučená oblast 25

26 BC8105 PŘÍKLADY APLIKACÍ NP-CNGA120408TW2 20MnCr5 (58-60 HRC) Externí / čelní, plynulý řez Řezná rychlost Vc (m/min) 160 Posuv f (mm/ot.) 0.35 Hloubka řezu ap (mm) 0.15 uché obrábění Výsledek Počet obrobků: 154 Rz max.: 4,8 µm 50% 100% NP-DCGW11T308G2 20CrMo2-2 (58-60 HRC) Externí / čelní, plynulý řez Řezná rychlost Vc (m/min) 165 Posuv f (mm/ot.) Hloubka řezu ap (mm) 0.1 uché obrábění Výsledek Počet obrobků: 80 Ra: 0,2-0,6 µm 50% 100% NP-CNGA120408GW2 55CHT (55-65 HRC) Externí, plynulý řez Řezná rychlost Vc (m/min) 160 Posuv f (mm/ot.) 0.35 Hloubka řezu ap(mm) 0.15 uché obrábění Výsledek Počet obrobků: % 100% 26 : Nástroj Mitsubishi Materials : Konvenční nástroj

27 BC8110 PŘÍKLADY APLIKACÍ NP-DNGA150404F2 55CHT (55-65HRC) Externí, plynulý řez Řezná rychlost Vc (m/min) 160 Posuv f (mm/ot.) 0.20 Hloubka řezu ap (mm) 0.20 Mokré obrábění Výsledek Počet obrobků: % 100% BF-DNGM150404T2 Cr420H (61-65HRC) Čelní, plynulý řez Řezná rychlost Vc (m/min) 150 Posuv f (mm/ot.) 0.12 Hloubka řezu ap (mm) 0.15 Mokré obrábění Výsledek Počet obrobků: % 100% NP-CCGW09T308G2 Kovaná ocel (60 HRC) Interní, plynulý řez Řezná rychlost Vc (m/min) 140 Posuv f (mm/ot.) 0.03 Hloubka řezu ap (mm) 0.15 uché obrábění Výsledek Počet obrobků: % 100% NP-CCGW09T308G2 16MnCr5 (60-65HRC) Interní, plynulý řez Řezná rychlost Vc (m/min) 110 Posuv f (mm/ot.) 0.15 Hloubka řezu ap (mm) 0.20 uché obrábění Výsledek Počet obrobků: % 100% : Nástroj Mitsubishi Materials : Konvenční nástroj 27

28 BC8120 PŘÍKLADY APLIKACÍ NP-CNGA120408TA2 UJ (50HRC) Čelní, přerušovaný řez Řezná rychlost Vc (m/min) 130 Posuv f (mm/ot.) 0.08 Hloubka řezu ap (mm) 0.50 Mokré obrábění Výsledek Počet obrobků: % 100% NP-CNGA120412TA2 20MnCr5 (60HRC) Interní, plynulý řez Řezná rychlost Vc (m/min) 180 Posuv f (mm/ot.) 0.22 Hloubka řezu ap (mm) Mokré obrábění Výsledek Počet obrobků: % 100% NP-CNGA120408GA2 CAC403 (55-58HRC) Čelní, přerušovaný řez Řezná rychlost Vc (m/min) 150 Posuv f (mm/ot.) 0.15 Hloubka řezu ap (mm) 0.10 uché obrábění Výsledek Počet obrobků: % 100% BM-DNGM150608TA2 42CrMo4 (56-59HRC) Externí, plynulý řez Řezná rychlost Vc (m/min) 170 Posuv f (mm/ot.) 0.15 Hloubka řezu ap (mm) uché obrábění Výsledek Počet obrobků: % 100% 28 : Nástroj Mitsubishi Materials : Konvenční nástroj

29 BC8130 PŘÍKLADY APLIKACÍ NP-CNGA120408TH2 45C (58 HRC) Čelní, přerušovaný řez Řezná rychlost Vc (m/min) 130 Posuv f (mm/ot.) 0.08 Hloubka řezu ap (mm) 0.15 Mokré obrábění Výsledek Počet obrobků: 70 (bez lomu) 50% 100% NP-CCGW09T308TN2 16MnCr5 (58-60 HRC) Interní, přerušovaný řez Řezná rychlost Vc (m/min) Posuv f (mm/ot.) 0.11 Hloubka řezu (mm) 0.12 uché obrábění Výsledek Počet obrobků: % 100% NP-DNGA150408TA2 5120H (60 HRC) Čelní, přerušovaný řez Řezná rychlost Vc (m/min) Posuv f (mm/ot.) 0.12 Hloubka řezu ap (mm) 0.17 uché obrábění Výsledek Počet obrobků: 98 50% 100% NP-CNGA120412TA2 16CN4 (58-60 HRC) Čelní, přerušovaný řez Řezná rychlost Vc (m/min) 100 Posuv f (mm/ot.) 0.08 Hloubka řezu ap (mm) 0.15 uché obrábění Výsledek Počet obrobků: 140 (bez lomu) 50% 100% : Nástroj Mitsubishi Materials : Konvenční nástroj 29
