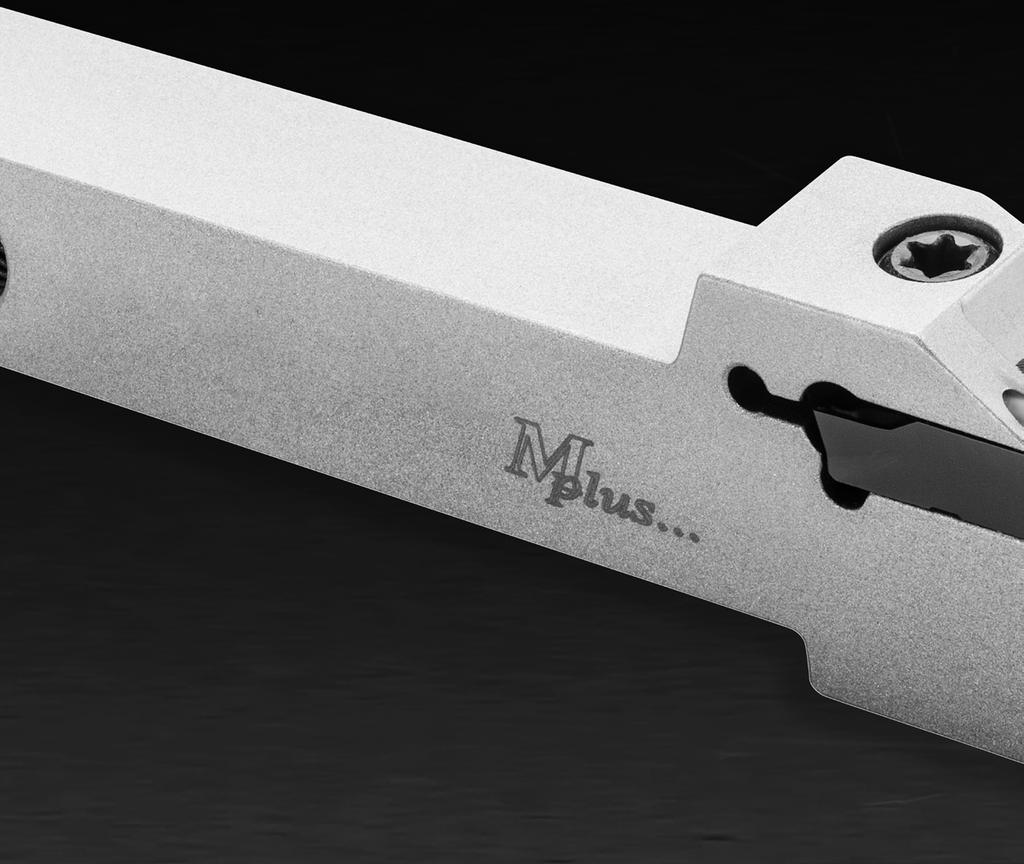

1 MPLUS ŘADA DOPLŇKOVÝCH PRODUKTŮ PRO KONKRÉTNÍ APLIKACE

2 MITSUBISHI MATERIALS UVÁDÍ SVŮJ NOVÝ GENERAL CATALOGUE C /2020 CÍLENÝ, KOMPAKTNÍ, PRAKTICKÝ. Široké produktové portfolio Mitsubishi Materials je nyní zobrazeno v katalozích, které představují jednotlivé oblasti aplikací a nabízejí uživatelům rychlý a snadný přístup k cíleným informacím o produktech. Nyní existuje soubor katalogů v malých, praktických velikostech, které obsahují následujících pět svazků: NÁSTROJE PRO SOUSTRUŽENÍ VRTACÍ NÁSTROJE MONOLITNÍ FRÉZOVACÍ NÁSTROJE VYMĚNITELNÉ FRÉZOVACÍ NÁSTROJE MPLUS NOVÝ DESIGN SNADNÁ MANIPULACE VYŠŠÍ FLEXIBILITA JEDNOTLIVÉ OBLASTI POUŽITÍ Obal umožňuje snadné skladování a nabízí potřebný prostor pro všechny budoucí katalogy, včetně brožur o novinkách produktů, které budou publikovány v rámci dvouletého životního cyklu katalogu. Každá brožura o nových produktech publikovaná v rámci dvouletého cyklu zcela nahrazuje předchozí verzi, proto prosím přidejte doplňkové katalogy do prostoru poskytnutého v obalu pro rozšíření kolekce nebo v případě potřeby vyměňte katalogy za nové. POZNÁMKY: S touto publikací ztrácejí platnost všechny předchozí obecné katalogy a brožury o nových produktech. Katalogy nových produktů jsou vydávány dvakrát ročně, v dubnu a říjnu. Nový obecný katalog lze objednat pouze jako soubor pěti. Objednací číslo: C008CZ

3 MPLUS SPOLUPRÁCE PŘEKONÁVÁNÍ HRANIC MPlus je doplňková produktová řada, která rozšiřuje stávající produktovou řadu i celkové portfolio. Jedná se o početnou řadu doplňkových nástrojů připravenou ve spolupráci s partnery z celé Evropy, která splňuje specifické požadavky zákazníků. Vynikající nástroje a sofistikovaná řešení pro obrábění kovů.

4 MPLUS NÁSTROJE ŘADA DOPLŇKOVÝCH PRODUKTŮ PRO KONKRÉTNÍ APLIKACE

5 REJSTŘÍK MINI-EY-IC/MINI-EY: Systém přesného zapichování. Nyní s vnitřním přívodem řezné kapaliny. 6 ARM: Multifunkční fréza s vysokou rychlostí posuvu pro obrábění zápustek a forem. 18 LSE445-E: Univerzální čelní a rohové frézy. 28 NSE300-E/NSE400-E: Frézování do rohu pro běžný a těžký řez. 34

6 06-17

7 MINI-EY-IC MINI-EY

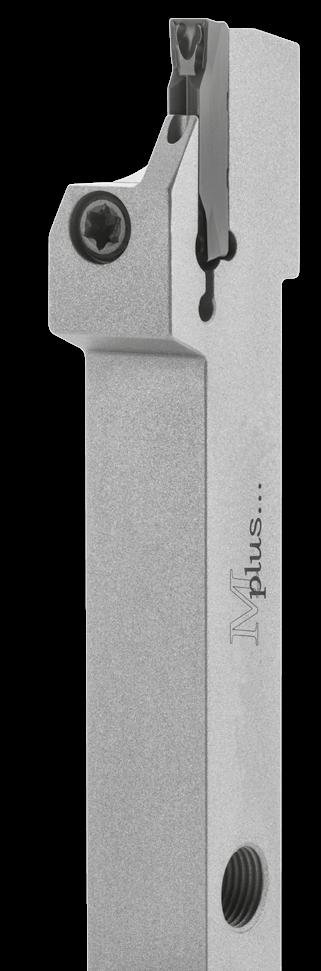

8 MINI-EY-IC S VNITŘNÍM PŘÍVODEM ŘEZNÉ KAPALINY Nová moderní řada Mini-EY-IC s vnitřním přívodem řezné kapaliny představuje krok vpřed ve využitelnosti. Vylepšený přívod řezné kapaliny snižuje generování tepla a zajišťuje rovněž delší životnost nástroje. Optimalizovaný odvod třísky a lepší parametry řezání spolu s vyšší odolností proti opotřebení znamenají, že lze dosáhnout vyšší účinnosti. PRODUKTOVÁ ŘADA Šířka destičky: 2 3 Velikost držáku: 12/16/20 Provedení: R / L Max. upichovaný průměr: Ø 25/32/42 POUŽITÍ Vnější zapichování CHARAKTERISTIKY Lepší parametry řezání Cenově dostupné oboustranné destičky Velikosti 12 a 16 s osou upínacího šroubu skloněnou pod úhlem 115º umožňují snadný přístup ve stroji Vnitřní přívod řezné kapaliny DELŠÍ ŽIVOTNOST NÁSTROJE VYNIKAJÍCÍ KVALITA POVRCHU ZLEPŠENÝ ODVOD TŘÍSKY VYŠŠÍ ODOLNOST PROTI OPOTŘEBENÍ S VNITŘNÍM PŘÍVODEM ŘEZNÉ KAPALINY 8

9 MINI-EY S VNĚJŠÍM PŘÍVODEM ŘEZNÉ KAPALINY Řada Mini-EY je určena pro švýcarské soustruhy jako systém přesného zapichování. Díky řadě vhodných destiček a utvařečů ji lze použít pro oceli, korozivzdorné oceli, litiny a obtížně obrobitelné materiály. Kompletní s cenově dostupnými oboustrannými destičkami. PRODUKTOVÁ ŘADA Šířka destičky: 1,5 3 Velikost držáku: 10/12/16 Provedení: R / L Max. upichovaný průměr: Ø 25/32 POUŽITÍ Vnější zapichování CHARAKTERISTIKY Cenově dostupné oboustranné destičky Navrženo pro švýcarské soustruhy DLOUHÁ ŽIVOTNOST NÁSTROJE DOBRÁ KVALITA POVRCHU VYNIKAJÍCÍ ODVOD TŘÍSKY 9

10 MINI-EY-IC S VNITŘNÍM PŘÍVODEM ŘEZNÉ KAPALINY Monolitní držák typu 00 Destička GY2M -GS -GM Destička GY2M -GS -GM LH LF Destička GY2M -GU Destička GY2M -GU Destička GY2G -MF Destička GY2M R/L -GM HF H HBH Zobrazen pravý držák nástroje. Objednací kód Sedlo Rozměr CW (R/L) Sklad CDX* CUTDIA* H B LF LH HF HBH EYHL1212D125-IC L a D 2.0 EYHR1212D125-IC R a EYHL1212F125-IC L a F 3.0 EYHR1212F125-IC R a EYHL1616D160-IC L a D 2.0 EYHR1616D160-IC R a EYHL1616F160-IC L a EYHR1616F160-IC R a F 3.0 EYHL2020F210-IC L a EYHR2020F210-IC R a Při použití šířek destičky 2,39 mm a 2,50 mm se sedly typu E, v držácích typu F, se bude střední výška lišit. *1 Znázorněné rozměry platí při použití měřicí destičky. Při použití jiných geometrií destiček se mohou hodnoty LF, LH a HF lišit. *2 Držák velikosti 12 bez adaptéru. *3 Velikosti 12 a 16 s osou upínacího šroubu skloněnou pod úhlem 115º umožňují snadný přístup ve stroji. P15 CW = Šířka destičky (mm) (R/L) = Provedení CDX = Max. hloubka zápichu (mm) CUTDIA = Max. upichovaný průměr (mm) 10 : Udržováno na skladě.

11 MINI-EY-IC ZPŮSOB OBRÁBĚNÍ A DESTIČKY Označení držáku Způsob obrábění (Zobrazen pravý držák) Destička Geometrie / Kód destičky EYH 1212D125-IC EYH 1212F125-IC EYH 1616D160-IC EYH 1616F160-IC EYH 2020F210-IC GY2M0300D020N-GU GY2M0200D020N-GU GY2M0200D020N-GS GY2M0300D020N-GS GY2M0200D020N-GM GY2M0300D020N-GM GY2M0200D020R05-GM GY2M0200D020L05-GM GY2M0300D020R05-GM GY2M0300D020L05-GM (Měřicí destička) 1. = R/L NÁHRADNÍ DÍLY Označení držáku Upínací šroub Klíč Čep Adaptér EYH 1212D125-IC EYH 1212F125-IC Plug-M EYH 1616D160-IC TS406 (Upínací moment: 3,5 Nm) TKY15R EYH 1616F160-IC Plug-G1/8-05 Socket-G1/8 EYH 2020F210-IC 1. Klíč: z: Upínací šroub 2. = R/L 11

12 MINI-EY S VNĚJŠÍM PŘÍVODEM ŘEZNÉ KAPALINY Monolitní držák typu 00 ar -GS -GS Destička GY2M Destička GY2M -GM -GM Destička GY2M -GU Destička GY2M -GU WP cw LH LF B Destička GY2G -MF Destička GY2M R/L -GM CutDia HF H HBH Zobrazen pravý držák nástroje. Objednací kód Sedlo Rozměr CW (R/L) Sklad CDX* CUTDIA* H B LF LH HF HBH EYHR1212C125 R C 1.5 EYHL1212C125 L EYHR1010D125 R EYHL1010D125 L D 2.0 EYHR1212D125 R EYHL1212D125 L EYHR1212F125 R F 3.0 EYHL1212F125 L EYHR1616C135 R C 1.5 EYHL1616C135 L EYHR1616D160 R D 2.0 EYHL1616D160 L EYHR1616F160 R F 3.0 EYHL1616F160 L Při použití šířek destičky 2,39 mm a 2,50 mm se sedly typu E, v držácích typu F, se bude střední výška lišit. * Znázorněné rozměry platí při použití měřicí destičky. Při použití jiných geometrií destiček se mohou hodnoty LF, LH a HF lišit. P15 CW = Šířka destičky (mm) (R/L) = Provedení CDX = Max. hloubka zápichu (mm) CUTDIA = Max. upichovaný průměr (mm) 12 : Udržováno na skladě.

13 MINI-EY ZPŮSOB OBRÁBĚNÍ A DESTIČKY Označení držáku Způsob obrábění (Zobrazen pravý držák nástroje) Destička Geometrie / Kód destičky EYH 1212C125 EYH 1616C135 EYH 1010D125 GY2M0300D020N-GU GY2M0200D020N-GU GY2M0200D020N-GS GY2M0300D020N-GS EYH 1212D125 EYH 1616D160 EYH 1212F125 EYH 1616F = R/L GY2M0200D020N-GM GY2M0300D020N-GM GY2M0200D020R05-GM GY2M0200D020L05-GM GY2M0300D020R05-GM GY2M0300D020L05-GM (Měřicí destička) NÁHRADNÍ DÍLY Označení držáku Upínací šroub Klíč EYH 1212C125 EYH 1616C135 EYH 1010D125 EYH 1212D125 EYH 1616D160 TS406 (Upínací moment: 3,5 Nm) TKY15R EYH 1212F125 EYH 1616F Klíč: z: Upínací šroub 2. = R/L 13

14 DESTIČKY GY Objednací kód VP10RT VP20RT MY5015 NX2525 Rozměr sedla Šířka zápichu Tolerance RE CDX L GY2M0200D020N-GU D 2.00 ± GY2M0239E020N-GU E 2.39 ± GY2M0250E020N-GU E 2.50 ± GY2M0300F030N-GU F 3.00 ± GY2M0318F030N-GU F 3.18 ± Utvařeč GU (Pro tažné oceli) CW REL RER CDX Geometrie PRO ZAPICHOVÁNÍ / UPICHOVÁNÍ GY2M0150C010N-GS C 1.50 ± GY2M0200D020N-GS D 2.00 ± GY2M0239E020N-GS E 2.39 ± GY2M0250E020N-GS E 2.50 ± GY2M0300F020N-GS F 3.00 ± GY2M0318F020N-GS F 3.18 ± GY2M0150C020N-GM C 1.50 ± GY2M0200D020N-GM D 2.00 ± GY2M0239E020N-GM E 2.39 ± GY2M0250E020N-GM E 2.50 ± GY2M0300F030N-GM F 3.00 ± GY2M0318F030N-GM F 3.18 ± Utvařeč GS (Nízký posuv) CW CW REL RER REL RER L CDX Utvařeč GM (Střední posuv) L CDX PRO UPICHOVÁNÍ GY2M0200D020R05-GM D 2.00 ± GY2M0200D020L05-GM D 2.00 ± GY2M0250E020R05-GM E 2.50 ± GY2M0250E020L05-GM E 2.50 ± GY2M0300F030R05-GM F 3.00 ± GY2M0300F030L05-GM F 3.00 ± L Utvařeč R/L05-GM REL CW PSRIRR 5 CDX L Zobrazena pravá destička. 1. Při použití šířek destičky 2,39 mm a 2,50 mm se sedly typu E, v držácích typu F, se bude střední výška lišit. P15 14 : Udržováno na skladě.

15 DOPORUČENÉ ŘEZNÉ PODMÍNKY Utvařeč GU Utvařeč GS Utvařeč GM Zapichování, Upichování Zapichování, Upichování Zapichování, Upichování Šířka destičky (mm) Šířka destičky (mm) Šířka destičky (mm) Posuv (mm/ot.) Posuv (mm/ot.) Posuv (mm/ot.) : 1. doporučená oblast Rozměr sedla C D E F Šířka destičky (mm) DOPORUČENÁ ŘEZNÁ RYCHLOST (M/MIN) Materiál Tvrdost Nástrojový materiál Vc (m/min) VP20RT Nízkouhlíkové oceli <160 HB VP10RT MY NX VP20RT P HB VP10RT MY Nelegované oceli Legované oceli NX2525 VP20RT >280 HB VP10RT MY NX M Korozivzdorné oceli <270 HB VP20RT VP10RT K Šedé litiny Tvárné litiny Pevnost v tahu < 300 MPa Pevnost v tahu < 800 MPa VP20RT VP10RT MY5015 VP20RT VP10RT MY Žáruvzdorné slitiny S Titanové slitiny VP20RT VP10RT První doporučený nástrojový materiál pro jiné než kalené oceli je VP20RT. 2. Pro VP10RT, VP20RT a MY5015 se doporučuje mokré obrábění. 15

16 MINI-EY-IC PŘÍKLAD POUŽITÍ Materiál Nástroj Řezná rychlost Vc (m/min) Posuv f (mm/ot.) Způsob obrábění Řezná kapalina Obráběcí stroj Výsledky GY2G0300F020N-MF VP20RT Polodokončování Vnitřní přívod řezné kapaliny Vícevřetenový stroj MS32 Životnost nástroje byla ve srovnání s konvenčním nástrojem dvojnásobná Životnost nástroje / počet ks Materiál Nástroj Řezná rychlost Vc (m/min) Posuv f (mm/ot.) Způsob obrábění Řezná kapalina Obráběcí stroj Výsledky GY2G0300F020N-MF VP20RT Dokončovací obrábění Vnitřní přívod řezné kapaliny Vícevřetenový stroj MS32 Životnost nástroje byla 4x delší než u běžných nástrojů Životnost nástroje / počet ks 16 : Mini-EY-IC : Konvenční nástroj

17 MINI-EY-IC PŘÍKLAD POUŽITÍ Materiál Nástroj Řezná rychlost Vc (m/min) Posuv f (mm/ot.) Způsob obrábění Řezná kapalina Obráběcí stroj Výsledky GY2M0200D020N-GM VP20RT Upichování Vnitřní přívod řezné kapaliny Švýcarský soustruh Životnost nástroje byla ve srovnání s konvenčním nástrojem dvojnásobná Životnost nástroje / počet ks Materiál Nástroj Řezná rychlost Vc (m/min) Posuv f (mm/ot.) Způsob obrábění Řezná kapalina Obráběcí stroj Výsledky GY2M0200D020N-GM VP20RT Upichování Vnitřní přívod řezné kapaliny Švýcarský soustruh Životnost nástroje byla ve srovnání s konvenčním nástrojem dvojnásobná Životnost nástroje / počet ks 17

18 18-27

19 ARM

20 ARM VÍCEÚČELOVÁ FRÉZA S VYSOKOU RYCHLOSTÍ POSUVU PRO OBRÁBĚNÍ FOREM A ZÁPUSTEK Nový produkt ARM je výkonná víceúčelová fréza poskytující stabilitu i při vysokých rychlostech posuvu. Její odlišný design a špičkové technické parametry slibují vysoký objem úběru materiálu a účinný odvod třísky. PRODUKTOVÁ ŘADA ARM07: Upínané na trn: DC Ø 40 mm Stopkové: DC Ø mm Weldon: DC Ø mm Šroubované na trn: DC Ø mm ARM09: Upínané na trn: DC Ø mm Stopkové: DC Ø mm Weldon: DC Ø mm Šroubované na trn: DC Ø mm ARM11: Upínané na trn: DC Ø mm Stopkové: DC Ø 32 mm Šroubované na trn: DC Ø mm POUŽITÍ Obrábění forem a zápustek Hrubování Obrábění vysokou rychlostí posuvu Čelní frézování Kopírování Šroubovité zahlubování Frézování dutin 20

21 IDEÁLNÍ PRO HLUBOKÉ DUTINY Vnitřní přívod řezné kapaliny pro foukání vzduchu zvyšuje spolehlivost v důsledku účinného odvodu třísky při hlubokém obrábění a chladicí efekt na tělo frézy Ideální pro frézování hlubokých dutin a velkoobjemové obrábění VYSOCE PRODUKTIVNÍ PŘI HRUBOVÁNÍ Úspora času při obrábění forem pro vstřikování plastů a také kovacích zápustek s vysokou tvrdostí Ideální pro strategie obrábění s vysokou rychlostí posuvu EKONOMICKÉ ŘEŠENÍ Ekonomický typ se 4 břity Zesílený břit Univerzální nástrojový materiál VP15TF pro různé aplikace Jemnozrnný substrát a povlak Miracle zajišťují skvělou odolnost proti navařování PŘÍNOSY Extrémně vysoké úběry obráběného materiálu Nízká míra zbytkového materiálu Stabilní obrábění Fréza s vysokou rychlostí posuvu s vysokou tuhostí Dlouhá životnost nástroje při obrábění měkkých i tvrdých materiálů Příznivý poměr cena / výkon díky 4 břitům Ideální pro velkoobjemové hrubování s vysokou rychlostí frézování Prověřený výkon pro obrábění forem pro vstřikování plastů Šitá na míru pro obrábění forem a zápustek Všestranný záběr 21

22 ARM FRÉZA S VYSOKOU RYCHLOSTÍ POSUVU PRO OBRÁBĚNÍ FOREM A ZÁPUSTEK LF L8 CBDP APMX CICT DCX DC LF DCON CBDP DCSFMS DCON KWW DAH DCCB DAH DC DCX Pouze pravostranný držák nástroje UPÍNANÉ NA TRN Objednací kód Sklad DCSFMS KWW L8 APMX DCCB Destičky NEW ARM07-040A07R a SPMX ARM09-040A05R ARM09-042A05R ARM09-050A06R SPMX ARM09-052A07R ARM09-066A08R ARM11-050A05R ARM11-052A05R ARM11-063A06R SPMX ARM11-066A07R ARM11-080A08R P27 SEŘIZOVACÍ ŠROUB Ø Seřizovací šroub M8-C M10-C M12-C 22 : Udržováno na skladě.

23 ARM FRÉZA S VYSOKOU RYCHLOSTÍ POSUVU PRO OBRÁBĚNÍ FOREM A ZÁPUSTEK OAL LF APMX CICT DCX DC LF DCON DCSFMS DCSFMS DCON DC DCX H CRKS Pouze pravostranný držák nástroje ŠROUBOVANÉ NA TRN Objednací kód Sklad OAL H CRKS APMX Destičky NEW ARM07R162AM08 a M8 0.6 NEW ARM07R203AM10 a M NEW ARM07R254AM12 a M NEW ARM07R325AM16 a M SPMX NEW ARM07R356AM16 a M NEW ARM07R427AM16 a M ARM09R252AM M ARM09R324AM M ARM09R354AM M SPMX ARM09R425AM M ARM11R323AM M ARM11R353AM M SPMX P27 23

24 ARM FRÉZA S VYSOKOU RYCHLOSTÍ POSUVU PRO OBRÁBĚNÍ FOREM A ZÁPUSTEK LF LH APMX DCON CICT DCX DC DCX Pouze pravostranný držák nástroje VÁLCOVÁ STOPKA Objednací kód Sklad DCON DC LF LH APMX Destičky NEW ARM07R162SA16S a NEW ARM07R162SA20S a NEW ARM07R203SA20S a SPMX NEW ARM07R254SA25S a NEW ARM07R325SA32S a ARM09R252SA25S ARM09R252SA25L ARM09R324SA32S SPMX ARM09R324SA32L ARM09R354SA32S ARM11R323SA32S SPMX P27 24 : Udržováno na skladě.

25 ARM FRÉZA S VYSOKOU RYCHLOSTÍ POSUVU PRO OBRÁBĚNÍ FOREM A ZÁPUSTEK LF LH APMX CICT DCX DCON DCON DC DCX Pouze pravostranný držák nástroje STOPKA WELDON Objednací kód Sklad DC LF LH APMX Destičky NEW ARM07R162WA16S a NEW ARM07R162WA20S a NEW ARM07R203WA20S a SPMX NEW ARM07R254WA25S a NEW ARM07R325WA32S a ARM09R252WA25S ARM09R324WA32S SPMX P27 25

26 DESTIČKY Objednací kód Třída Honování VP15TF VP10H IC S RE Tvar destičky NEW SPMX073505ZNEN-FT M E RE NEW SPMX073505ZNSN-FT M S IC S AN 11 SPMX094506ZNEN-FT M E RE SPMX094506ZNSN-FT M S IC S AN 11 SPMX115506ZNEN-FT M E RE SPMX115506ZNSN-FT M S IC S AN 11 Honování: E: Zaobleno S: Sraženo + honováno NÁHRADNÍ DÍLY Typ destičky Upínací šroub Klíč SPMX TPS3 TIP10W SPMX TPS4 TIP15W -C SPMX TPS43 26 : Udržováno na skladě.

27 DOPORUČENÉ ŘEZNÉ PODMÍNKY Materiál Tvrdost Destička Nástrojový materiál Standardní frézování Frézování s vysokou rychlostí posuvu Vc fz ap ae Vc fz ap ae Nízkouhlíkové oceli <180HB SPMX / %/DC %/DC SPMX VP15TF 170 ( ) /1 100%/DC %/DC SPMX / %/DC %/DC Nelegované a legované oceli HB SPMX / %/DC 100%/DC SPMX VP15TF 150 ( ) 1 0.5/ %/DC %/DC SPMX / %/DC %/DC P Nelegované a legované oceli HB SPMX / %/DC %/DC SPMX VP15TF 120 (80-150) 1 0.5/ %/DC %/DC SPMX /1 100%/DC %/DC Legované nástrojové oceli <350HB SPMX / %/DC %/DC SPMX VP15TF 120 (80-140) 1 0.5/ %/DC %/DC SPMX /1 100%/DC %/DC Kalená a popouštěná ocel 35-45HRC SPMX / %/DC %/DC SPMX VP15TF 100 (70-130) / %/DC %/DC SPMX / %/DC %/DC M Korozivzdorné oceli PH, Duplex <200HB >200HB SPMX / %/DC SPMX VP15TF 100 (60-120) /1 100%/DC SPMX / %/DC SPMX / %/DC SPMX VP15TF 70 (50-90) / %/DC SPMX / %/DC K Šedé litiny Tvárné litiny <200HB <450MPa SPMX / %/DC SPMX VP15TF 150 ( ) / %/DC SPMX / %/DC SPMX / %/DC SPMX VP15TF 120 (80-160) 1 0.4/ %/DC SPMX / %/DC H Kalené oceli 40-55HRC SPMX / %/DC %/DC SPMX VP15TF 70 (50-90) / %/DC %/DC SPMX / %/DC %/DC POZNÁMKA K PROGRAMOVÁNÍ Při použití frézy ARM naprogramujte jako zaoblovací frézy RE. Přibližné neobrobené části pro daný program jsou uvedeny v tabulce: Velikost destičky RE K RE K

28 28-36

29 LSE445-E NSE300-E/ 400-E

30 LSE445-E NSE300-E/400-E UNIVERZÁLNÍ 45 A 90 FRÉZOVACÍ HLAVY 20 POZITIVNÍ DESTIČKY PRO VYSOKO EFEKTIVNÍ OBRÁBĚNÍ 30

31 LSE445-E ČELNÍ FREZOVÁNÍ UNIVERZÁLNÍ OBRÁBĚNÍ 45 KAPR Obr.1 Ø 80, Ø 100 Obr.2 Ø 125, Ø 160 DCON KWW L8 DCON KWW ap CBDP LF CBDP L8 LF DCCB 45 DC DCX DC DCX 45 ap C H:45 A.R:+19 RR:-2 T:+13 I :+15 UPÍNANÉ NA TRN Objednací kód Sklad Počet zubů DC DCX LF DCON CBDP DCCB KWW L8 WT (kg) APMX (mm) Typ (Obr.) LSE A06R/L-E LSE A07R/L-E LSE B09R/L-E LSE B11R/L-E Nastavte jinou výšku než u typu SE445, protože hmotnost nástroje je nižší o 35 až 45 %. P33 NÁHRADNÍ DÍLY *1 *2 *2 Kód nástrojového držáku Podložka Šroub podložky Klín Upínací šroub Klíč Klíč LSE A04R/L-E LSE A04R/L-E LSE A05R/L-E LSE A04R/L-E LSE B11R/L-E STBE445NF CS300890T CWSE445TR LS10T LS15T TKY25T TKY08F *1 Podložka není kompatibilní s typem SE445. *2 Upínací moment (N m): LS10T = 8,5, LS15T = 8,5, CS300890T = 1,0 31

32 DESTIČKY P Ocel M Korozivzdorné oceli K Litina N Neželezné kovy S Žáruvzdorné slitiny, titanové slitiny H Kalené materiály Řezné podmínky (návod): : Stabilní řez : Univerzální obrábění : Nestabilní řez Honování: E: Zaobleno F: Ostré S: Sraženo + honováno T: Sraženo Z: Pevné Objednací kód Třída Honování F7010 F7030 MC5020 VP15TF NX2525 NX4545 UTi20T HTi10 MD220 IC S BS RE Tvar SECN1203AFTN1 C T SEEN1203AFFN1 E F SEEN1203AFEN1 E E SEEN1203AFTN1 E T SEEN1203AFTN3 E T Re BS SEEN1203AFSN1 E S SEEN1203AFSN3 E S IC 45 S 20 SEEN1203AFZN1 E Z Destičky s utvařečem SEER1203AFEN-JS E E SEER1204AFEN-JS E E Re BS IC 45 S 20 Destičky wiper WEC42AFTR5C C T R500 Re L2 Re L S 20 P33 32 : Udržováno na skladě.

33 DOPORUČENÉ ŘEZNÉ PODMÍNKY Obráběný materiál Tvrdost Nástrojový materiál Vc (m/min) fz (mm/zub) Nízkouhlíkové oceli <180HB F7030 NX4545 UTi20T UP20M 300 ( ) 240 ( ) 0.2 ( ) P Nelegovaná ocel Legovaná ocel HB F7030 NX4545 UTi20T UP20M 250 ( ) 200 ( ) 0.2 ( ) HB UTi20T 140 ( ) 0.15 ( ) M Korozivzdorná ocel <200HB UP20M UTi20T 200 ( ) 0.2 ( ) MC5020 F5010 F ( ) K Litina Pevnost v tahu <450MPa HTi10 UTi20T 160 ( ) 0.2 ( ) N Hliníkové slitiny MD220 HTi ( ) 1000 ( ) 0.15 ( ) 0.12 ( ) 1. Otáčky (min -1 )=(1 000 řezná rychlost) (3,14 DC) 2. Rychlost posuvu stolu [mm/min] = posuv na zub [mm] x počet zubů [-] x otáčky nástroje [1/min] 33

34 NSE300-E/400-E 90 KAPR FRÉZOVÁNÍ DO ROHU BĚŽNÝ A TĚŽKÝ ŘEZ Obr.1 Obr.2 DCON KWW L8 DCON KWW LF CBDP CBDP LF L8 DCCB DC (DCX) ap 90 DCCB DC (DCX) ap 90 Obr.3 DCON KWW ø14 L8 C H:0 A.R:+16 R.R:+5 +8 T:+5 +8 I :+16 ap DCCB LF UPÍNANÉ NA TRN DCCB ø66.7 DC (DCX) 90 Zobrazen pravý držák nástroje. Objednací kód Sklad Počet zubů DC DCX LF DCON CBDP DCCB KWW L8 WT (kg) APMX (mm) Typ (Obr.) NSE A04R-E NSE A05R-E NSE A06R-E NSE A08R-E NSE B10R-E NSE C12R-E NSE A06R-E NSE A07R-E NSE B08R-E NSE C10R-E P36 NÁHRADNÍ DÍLY * * Kód nástrojového držáku NSE A04R-E NSE A05R-E NSE A06R-E NSE C12R-E Lůžko Klín-T Lůžko Klín-T SPTSE300R CWTSE300TR CWNSE- 300TR Upínací šroub LS19T LS10T Ustavovací šroub TS32 Klíč (Upínací šroub) TKY15T TKY25T Klíč (prodávané samostatně) TKY08F NSE400-E SPTSE400R CWSE300TR LS10TS * Upínací moment (N m): LS10T = 8,5, LS10TS = 8,5, LS19T = 5,0, TS32 = 1,0 34 : Udržováno na skladě.

35 DESTIČKY P Ocel M Korozivzdorné oceli K Litina N Neželezné kovy S Žáruvzdorné slitiny, titanové slitiny Řezné podmínky (návod): : Stabilní řez : Univerzální obrábění : Nestabilní řez Honování: E: Zaobleno F: Ostré S: Sraženo + honováno T: Sraženo Z: Pevné H Kalené materiály Objednací kód Třída Honování F7030 MC5020 VP15TF UP20M NX2525 NX4545 UTi20T HTi10 IC S BS RE Tvar TECN1603PEFR1W C F TECN1603PEER1W C E TECN1603PETR1W C T TEEN1603PEFR1 E F TEEN1603PEER1 E E TEEN1603PETR1 E T TEEN1603PESR1 E S RE BS KRINS 90 IC S AN 20 TEEN1603PEZR1 E Z TECN2204PEFR1 C F TECN2204PEER1 C E TECN2204PETR1 C T TEEN2204PEFR1 E F TEEN2204PEER1 E E TEEN2204PETR1 E T TEEN2204PESR1 E S TEEN2204PEZR1 E Z TEKN2204PEER1 K E BS RE KRINS 90 IC S AN 20 TEKN2204PETR1 K T TEKN2204PESR1 K S TEKN2204PETR K T Destičky s utvařečem TEER1603PEER-JS E E TEER2204PEER-JS E E RE BS KRINS IC 90 S AN 20 P36 : Udržováno na skladě. : Udržováno na skladě v Japonsku. 35

36 DOPORUČENÉ ŘEZNÉ PODMÍNKY Obráběný materiál Tvrdost Nástrojový materiál Vc (m/min) fz (mm/zub) Nízkouhlíkové oceli <180HB F7030 NX4545 UTi20T UP20M 240 ( ) 190 ( ) 0.2 ( ) P Nelegovaná ocel Legovaná ocel HB F7030 NX4545 UTi20T UP20M 200 ( ) 160 ( ) 0.2 ( ) HB UTi20T 110 (80 135) 0.15 ( ) M Korozivzdorná ocel <200HB UP20M UTi20T 160 ( ) 0.2 ( ) MC5020 F5010 F ( ) K Litina Pevnost v tahu <450MPa HTi10 UTi20T 160 ( ) 0.2 ( ) N Hliníkové slitiny MD220 HTi ( ) 800 ( ) 0.15 ( ) 0.12 ( ) 1. Otáčky (min -1 ) = (1 000 řezná rychlost) (3,14 DC) 2. Rychlost posuvu stolu [mm/min] = posuv na zub [mm] x počet zubů [-] x otáčky nástroje [1/min] 36
