1 Návrh srojní sesavy

2 Výkonnos srojů pro zemní práce Teoreická výkonnos je dána maximálním výkonem sroje za časovou jednoku při nepřeržié práci za normálních podmínek. Tao výkonnos vychází z echnických paramerů srojů a slouží k porovnávání srojů různého druhu V cykl [m 3.hod -1 ] Čas provádění práce: kde: čas pořebný k vykonání určié práce V - objem zeminy p - pracovní výkonnos sroje V p h

3 Sejmuí ornice Pracovní výkonnos sroje (dozeru): p, o Vmax kz k kč m h cykl Kde: V max = 0,8. W. H 2 maximální objem hrnuého hranolu (m 3 ) W - šířka radlice (m) H - výška radlice (m) k z - součiniel zahrnující zráy zemin únikem do sran radlice k - součiniel vlivu zeminy k č - součiniel časového využií dozeru cykl doba pracovního cyklu sroje

4 Sejmuí ornice Pracovní výkonnos sroje (dozeru): p, o Vmax kz k kč m h cykl k z - součiniel zahrnující zráy zemin únikem do sran radlice (k z = 1-0,005. L 2, kde L 2 je dráha hrnuí zeminy) k - součiniel vlivu zeminy Pro horniny: pásový dozer kolový dozer Třída 1. a 2. 1,20 1,20 Třída 3. a 4. 0,75 0,75 Přilnavá, lepivá 0,85 0,80 Rozrývaná, kámen 0,70 0,65

5 Sejmuí ornice Pracovní výkonnos sroje (dozeru): p, o Vmax kz k kč m h cykl k č - součiniel časového využií dozeru časové využií je podíl pracovního času a 60 minu, pracovním časem se rozumí poče minu skuečně odpracovaných za jednu hodinu (60 minu). Pohybuje se v rozmezí 0,67-1,0.

6 Sejmuí ornice Pracovní výkonnos sroje (dozeru): p, o Vmax kz k kč m h cykl cykl doba pracovního cyklu sroje Kde: 1 = doba ěžení 2 = doba zpáeční jízdy cykl = (s) (s) 1 L v 1 1 (s) 2 L v 2 2 Li = dráha [m] v i = rychlos [m] - ěžení: cca 2-3km/hod - zpáeční jízdy: viz prospek

7 Sejmuí ornice Čas provádění práce: V p,o h Kde: čas pořebný k vykonání V - objem ornice p,o - pracovní výkonnos sroje

8 Výkop Pracovní výkonnos sroje (lopaového rypadla): V k 1 k2 kn m h cykl,... p v Kde: V - objem horniny vyěžené a zpracované během jednoho eoreického pracovního cyklu (objem lopay) [m 3 ] cykl - doba eoreického pracovního cyklu k 1, k 2... k n jsou opravné koeficieny, keré jsou zjišěny empiricky.

9 Výkop Pracovní výkonnos sroje (lopaového rypadla): V k 1 k2 kn m h cykl,... p v cykl - doba eoreického pracovního cyklu, měří se podle normy ČSN orienačně: cca s

10 Výkop Pracovní výkonnos sroje (lopaového rypadla): p V k 1 k2 kn m h cykl,... v Koeficieny plnění podle řídy rozpojielnosi hornin: Třída rozpojielnosi hornin Koeficien plnění , , , ,63

11 Výkop Pracovní výkonnos sroje (lopaového rypadla): p V k 1 k2 kn m h cykl,... v Koeficieny kvalifikace obsluhy: Supeň kvalifikace Koeficien zkušený pracovník 1,10 dobrá obsluha 1,00 nezkušená obsluha 0,85 začáečník 0,70

12 Výkop Pracovní výkonnos sroje (lopaového rypadla): p V k 1 k2 kn m h cykl,... v Koeficieny úhlu oáčení: Úhel oáčení ( ) Koeficien 1,2 1,15 1,12 1,08 1,03 0,98 0,95 0,93 0,91 0,90

13 Výkop Pracovní výkonnos sroje (lopaového rypadla): p V k 1 k2 kn m h cykl,... v Koeficieny opořebení lopay rýpadla: Supeň opořebení koeficien bez opořebení 1,00 průměrné opořebení 0,90 úplné opořebení 0,78

14 Výkop Pracovní výkonnos sroje (lopaového rypadla): p V k 1 k2 kn m h cykl,... v Koeficien poměru objemu lopay a objemu korby odvozního vozidla: Poměr objemu Koeficien 0,82 0,87 0,91 0,94 0,96

15 Výkop Pracovní výkonnos sroje (lopaového rypadla):

16 Výkop Čas provádění práce: V p,v h Kde: čas pořebný k vykonání V - objem výkopových prací (nakypřená zemina) p,v - pracovní výkonnos sroje

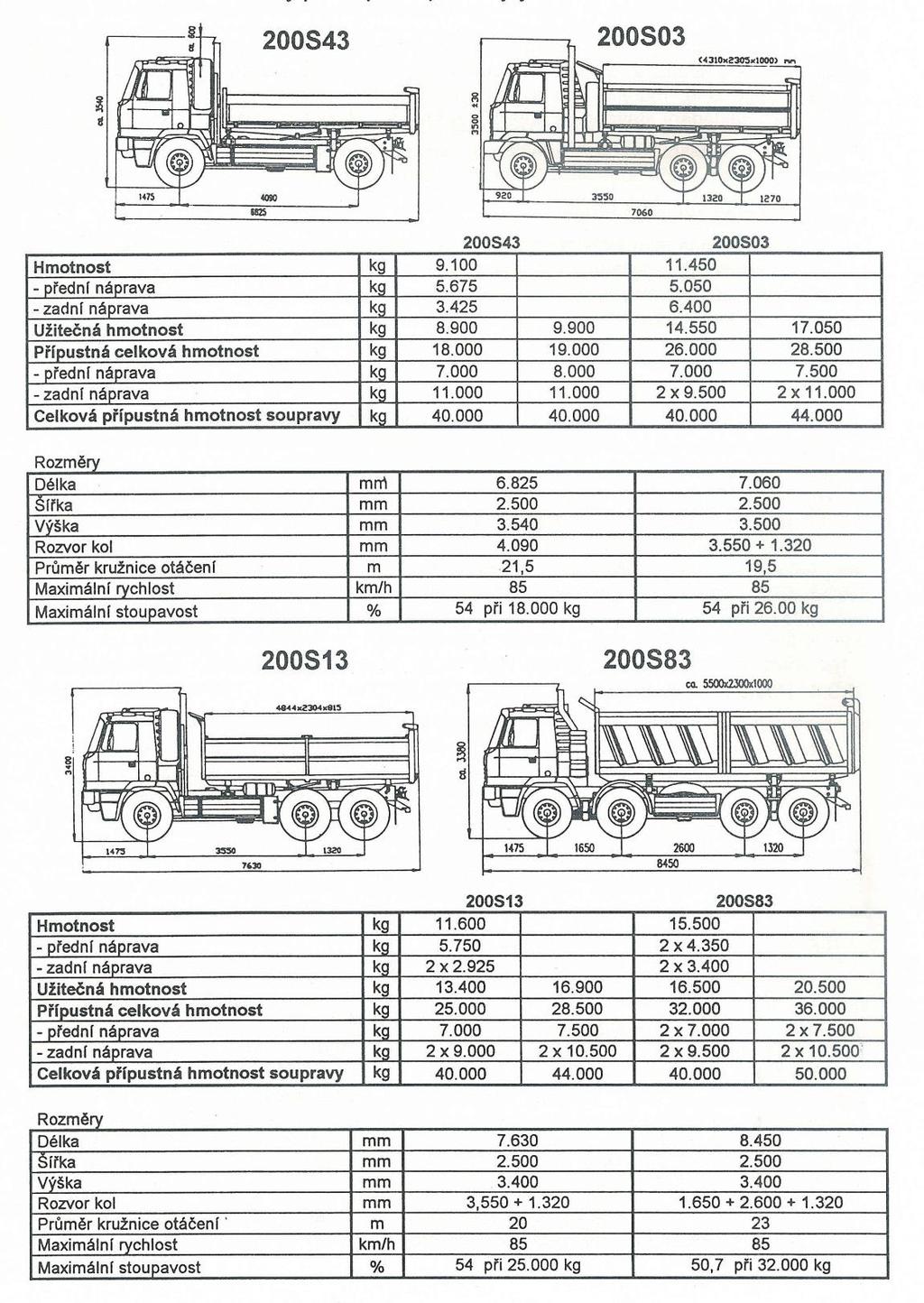

17 Odvoz zeminy Pracovní výkonnos sroje (vozidla): 3600 p, V. k0. kv. kc. k cykl i [m 3.hod -1 ] p, = výkon jednoho nákladního auomobilu [m 3.hod -1 ] k 0 = koeficien pro přepoče zemin na roslý sav (1,0) k v = koeficien výkonového využií (1,0) k c = koeficien časového využií (0,83) k i = koeficien inenziy využií (0,8) V = objem převáženého množsví horniny [m 3 ] cykl = eoreická doba rvání pracovního cyklu [s]

18 Odvoz zeminy Cyklus vozidla je dán součem doby pořebné na naložení, dopravu zeminy, vyložení a návra prázdného vozidla. cykl n dp v dpr Kde: n = doba naložení [min] dp = doba odvozu zeminy [min] v = doba vykládky zeminy [min] = cca 1min dpr = doba návrau prázdného vozidla [min]

19 Odvoz zeminy n 60. V p m Kde: n = doba naložení [min] V = objem zeminy vezený jedním prosředkem [m 3 ] p = výkon ěžebního sroje (lopaového rypadla) [m 3.hod -1 ] m = doba pro manipulaci a přisavení vozidla [min] = cca 1min Výpoče objemu zeminy vezený jedním prosředkem: U v = užiná hmonos vozidla (nosnos) [kg] ρ n = objemová hmonos zeminy v rozpojeném savu [kg.m -3 ] V U v n

20 Odvoz zeminy Doba odvozu: dp L v p dpr L v pr Kde: dp = doba odvozu zeminy [min] L = dopravní vzdálenos [m nebo km] POZOR NA RŮZNÉ RYCHLOSTI V RŮZNÉM TERÉNU! v p = rychlos naloženého vozidla v pr = rychlos prázdného vozidla dpr = doba návrau vozidla

21 Odvoz zeminy Návrh poču vozidel: P cykl n ks. Kde: cykl = eoreická doba rvání pracovního cyklu odvozu zeminy [min] n = doba naložení rypadlem [min]
