Mendelova univerzita v Brně Agronomická fakulta Ústav techniky a automobilové dopravy. Podvozky motorových vozidel Bakalářská práce

Rozměr: px
Začít zobrazení ze stránky:

Download "Mendelova univerzita v Brně Agronomická fakulta Ústav techniky a automobilové dopravy. Podvozky motorových vozidel Bakalářská práce"

Transkript

1 Mendelova univerzita v Brně Agronomická fakulta Ústav techniky a automobilové dopravy Podvozky motorových vozidel Bakalářská práce Vedoucí práce: doc. Ing. Pavel Sedlák, CSc. Vypracoval: Jaroslav Špánek Brno 2011

2

3

4 PROHLÁŠENÍ Prohlašuji, ţe jsem bakalářskou práci na téma Podvozky motorových vozidel vypracoval samostatně a pouţil jen pramenŧ, které cituji a uvádím v přiloţeném seznamu literatury. Bakalářská práce je školním dílem a mŧţe být pouţita ke komerčním účelŧm jen se souhlasem vedoucího bakalářské práce a ředitelky vysokoškolského ústavu ICV Mendelovy univerzity v Brně. Brno, dne Podpis studenta..

5 Abstrakt Tato bakalářská práce vypracovává přehled zavěšení kol a rámŧ motorových vozidel. Pojednává o jejich konstrukci, výhodách a nevýhodách. Část práce se zaměřuje i na rozbor jednotlivých prvkŧ geometrie podvozku a jejich vliv na jízdu vozidla. Klíčová slova: Nezávislé zavěšení, tuhé zavěšení, náprava, podvozek, rám, geometrie kol Abstract This thesis draws up an overview of suspension and frames of motor vehicles. It deals with the design, advantages and disadvantages. Part of this work focuses on analysis of individual elements of the chassis geometry and their effect on the vehicle. Keywords: Independent suspensions, dependent suspensions, axles, car chassis, frame, wheel alignment

6 Obsah 1. ÚVOD CÍL PRÁCE SOUČASNÝ STAV V OBLASTI ŘEŠENÉ PROBLEMATIKY Rámy vozidel Ţebřinový rám (obdélníkový) Páteřový rám Kombinovaný rám Plošinový rám Podvozek traktoru Příhradový rám Nápravy Tuhé nápravy Tuhá celistvá náprava-hnaná Tuhá celistvá náprava-hnací Tuhá skládaná náprava Výkyvné nápravy Přední řídící nápravy s nezávislým zavěšením kol Rovnoběţníková náprava Lichoběţníková náprava Náprava McPherson Zadní nápravy s nezávislým zavěšením kol Chapmanova náprava Kyvadlová náprava Kliková náprava Úhlová náprava

7 De Dion Víceprvková náprava KONSTRUKČNÍ ŘEŠENÍ PODVOZKU VYBRANÉ SKUPINY VOZIDEL ATTC Active Tyre Tilt Control Systém odpruţení Bose ROZBOR FUNKCE A GEOMETRIE PODVOZKU Prvky geometrie řízení Poloměr rejdu Diferenční úhel Diferenční úhel os (rovnoběţnost náprav) Vŧle volantu Sbíhavost kol Odklon kola Příklon rejdového čepu Záklon rejdového čepu a závlek CELKOVÉ ZHODNOCENÍ SEZNAM POUŢITÉ LITERATURY SEZNAM OBRÁZKŦ

8 1. ÚVOD Automobil se skládá z hnací soustavy, podvozku, karoserie a příslušenství s výstrojí a výbavou. Podvozek je jeho nejdŧleţitější částí starající se o pohodlnou a bezpečnou jízdu. Se vzrŧstající rychlostí vozidel je na jeho jednotlivé části kladen velký dŧraz. Mezi součásti podvozku patří kola s pneumatikami, zavěšení kol, rám nebo samonosná karoserie, odpruţení, řízení a brzdový systém. Kola s pneumatikami jsou spojovacím článkem mezi vozidlem a vozovkou. Nesou hmotnost vozidla, přenáší hnací a brzdné momenty a jsou dŧleţitou částí v odpruţení vozidla. Zavěšení kol připojuje kola ke karoserii nebo rámu. Přenáší síly mezi kolem a karoserií a rovněţ umoţňuje svislý pohyb kola při pruţení. Odpruţení zmenšuje přenášení rázŧ od vozovky na karoserii nebo rám čímţ chrání posádku i samotné vozidlo před neţádoucími otřesy. Řízení slouţí k udrţování či změně směru jízdy. Brzdový systém se stará o sniţování rychlosti vozidla nebo jeho úplné zastavení. Umoţňuje také zajištění jiţ stojícího vozu. 7

9 2. CÍL PRÁCE Poněvadţ problematika podvozku je velice obsáhlá a rozsah bakalářské práce neumoţňuje rozebrat všechny jeho části, rozhodl jsem se zaměřit na zavěšení kol. Provedl jsem rozbor jednotlivých rámŧ a náprav. Pojednal jsem o jejich konstrukci, výhodách či nevýhodách. Část práce se zaměřuje i na rozbor jednotlivých prvkŧ geometrie podvozku a jejich vliv na jízdu vozidla. 8

10 3. SOUČASNÝ STAV V OBLASTI ŘEŠENÉ PROBLEMATIKY 3.1 Rámy vozidel Rám tvoří základní nosnou část vozidla a zároveň přenáší jak suvnou sílu motoru, od převodŧ aţ na kola hnacích náprav, tak i brzdnou sílu podvozku na karoserii. Přenáší rovněţ hmotnost vozidla na nápravy a zachycuje pohyby vozidla. Spojuje karoserii, nápravy, řízení a hnací soustavu do jednoho celku. Poněvadţ rám přebírá buď částečně, nebo úplně funkci karoserie, musí být upraven tak, aby bylo moţné k němu přimontovat všechny funkční části vozidla spolu s příslušenstvím. Rám by měl být dostatečně pevný a zároveň co nejlehčí. V současnosti je pouţíván uţ pouze u nákladních automobilŧ, kde je samostatnou konstrukcí. U osobních automobilŧ je vyuţívána samonosná karoserie, která nahrazuje všechny základní funkce a vlastnosti rámu. [1] Rozdělení rámů 1. Podle účelu pouţití: -rámy automobilŧ -rámy traktorŧ 2. Podle konstrukce: -ţebřinový (obdélníkový, kříţový, obvodový) -páteřový (nerozvidlený, rozvidlený) -kombinovaný -plošinový -příhradový (prostorový) -samonosná karoserie -polosamonosná karoserie -podvozek traktoru 9

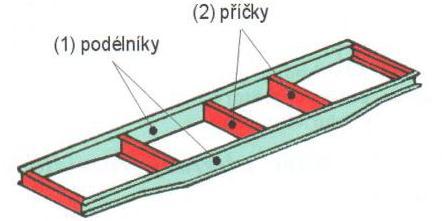

11 3.1.1 Ţebřinový rám (obdélníkový) (obr. 1) Tvoří jej dva profilové nosníky o tvaru U, I, L (1) spojené příčkami (2), které jsou buď přinýtovány anebo přišroubovány. Vytvoří se tak pevný a rovněţ pruţný celek obdélníkového tvaru. Umístění příček je voleno zpŧsobem, který umoţňuje uchycení příslušenství a dalších celkŧ hnací soustavy. Zesilování rámu se provádí kříţovým umísťováním výztuh. Z dŧvodu nestejnoměrného rozloţení namáhání na rám, je tvar podélníkŧ rŧzně profilován a zeslaben. Tím je dosaţeno jak větší odolnosti, tak i niţší hmotnosti. Profil podélníkŧ i příčníkŧ je lisovaný nebo válcovaný, coţ je výhodné vzhledem k pevnostním vlastnostem, protoţe takto profilovaný materiál je odolný vŧči namáhání na ohyb a krut. [1, 3] Obr. 1 Rám ţebřinový [3] Páteřový rám (obr. 2) Jeho základní část tvoří jednoduchý středový nosník (páteř) (1), který má většinou kruhový prŧřez. Ten zajišťuje dostatečnou tuhost i pevnost. Pro jednodušší uloţení motoru vozidla bývá ve své přední části rám rozvidlený. Rám je také doplněn o další pomocné rámy slouţící k uchycení a uloţení motoru, převodovky, rozvodovky a nástavby vozidla. [1] 10

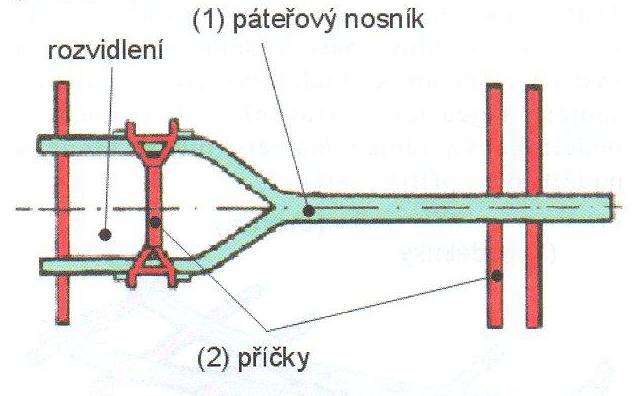

12 Obr. 2 Páteřový rám [1] Kombinovaný rám (obr. 3) Je tvořen páteřovým rámem, který je ve své přední části rozvidlený zhruba do poloviny své délky. Zadní páteřová roura je upravena pro snadné uchycení rozvodovky a rovněţ tvoří kryt pro kloubový hnací hřídel. [1] Obr. 3 Kombinovaný rám [1] Plošinový rám (obr. 4) Tvoří ho deska z ocelového plechu (2) prolisovaná a zpevněná podélnými (1) a příčnými výztuhami z lehkého profilového materiálu. Rám mŧţe být rovněţ vytvořen z jednoho kusu se zahnutými okraji plošiny, které nahradí podélníky. Tento rám tvoří souběţně i podlahu vozidla, čímţ chrání spodek karoserie před nečistotami a sniţuje víření vzduchu pod vozem, ale znesnadňuje přístup ke skupinám pohonu, především ke kloubovému hřídeli a rozvodovce. [1, 3] 11

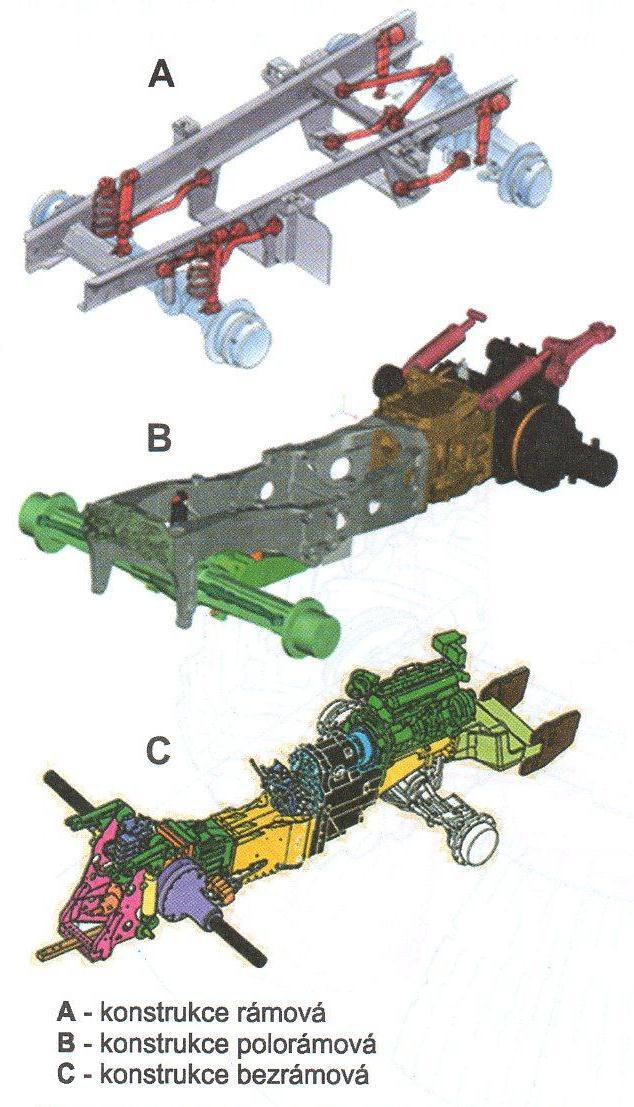

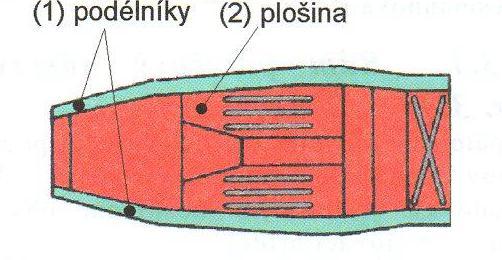

13 Obr. 4 Plošinový rám [3] Podvozek traktoru (obr. 5) Traktorové podvozky se dělí na rámové (A), polorámové (B) a bezrámové (C). Rámová konstrukce podvozku se pouţívá u traktorŧ s vysokým zatěţováním předního a zadního tříbodového závěsu. Polorámový podvozek tvoří rám, který je přišroubován k zadní nápravě. Tento rám pak nese motor s převodovkou a vytváří rovněţ nosnou část předního tříbodového závěsu. U bezrámové konstrukce jsou všechny části hnací soustavy smontovány tak, ţe tvoří trup. Poněvadţ motor s převodovkou a rozvodovkou tvoří nosnou část traktoru, musí být skříně těchto členŧ zesíleny. [1, 3] 12

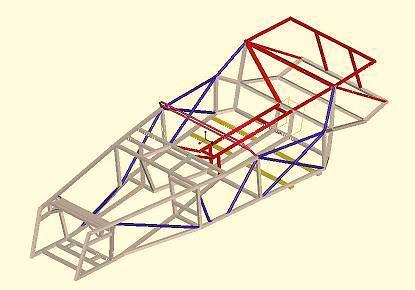

14 Obr. 5 Konstrukce podvozku traktoru [3] Příhradový rám (obr. 6) Prostorová konstrukce svařená z profilových trubek rŧzného tvaru. Tyto trubky vytváří pevný a zároveň lehký celek. Jsou často pouţívány pro konstrukce sportovních automobilŧ, kde se cení ochrana všech částí vozidla včetně posádky. Patří sem i pomocné rámy, které jsou samostatné nebo vestavěné do karoserie a připevněné ke konstrukci vozidla. Slouţí pak většinou k uloţení a upevnění hnací soustavy. [1] 13

15 Obr. 6 Příhradový rám [10] 3.2 Nápravy Nápravy umoţňují odpruţení, nesou hmotnost automobilu, slouţí ke spojení kol s nosnou částí vozidla a k přenosu hnacích, brzdných a odstředivých sil na vozovku. Od konstrukce nápravy je vyţadováno, aby byla pevná, přesně vedla kola, přenášela síly mezi karoserií a koly a přitom byla i lehká, poněvadţ se jedná o neodpruţenou hmotnost vozidla. Vysoká hmotnost nápravy se projevuje zvýšením setrvačných sil v závislosti na rychlosti nerovnosti vozovky a tím zhoršení jízdních vlastností. [1] Tuhé nápravy Základem je pevná nápravnice nebo most. Nápravnici tvoří profilový nosník plného prŧřezu, na jehoţ koncích jsou na čepech uloţena kola, která jsou spojena pevně. Most nápravy je pak dutý nosník, v jehoţ střední části je uloţena rozvodovka s diferenciálem. Most nápravy mŧţe být celistvý nebo skládaný z několika částí. Náprava je odpruţena jako celek vzhledem k vozidlu. Výhodou tuhých náprav je dobré vedení kol, vysoká pevnost a jednoduchost spojená s nízkými výrobními náklady a spolehlivostí. Pro terénní vozy je výhoda i konstantní světlá výška pod nápravou při nadzvednutí jednoho kola. Nevýhodou pak je rozměrnost a velká neodpruţená hmotnost. [1, 4] 14

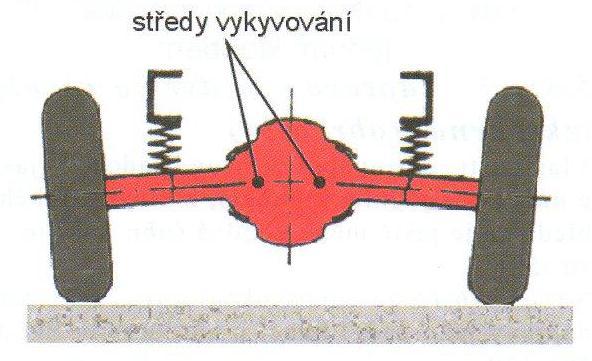

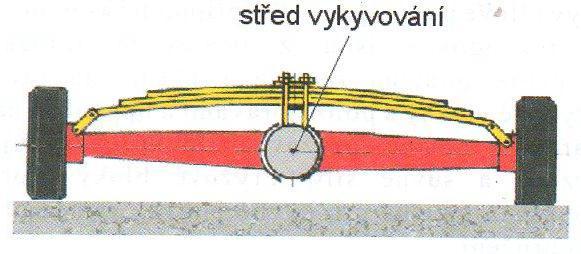

16 Tuhá celistvá náprava-hnaná Tato náprava bývá zpravidla přední, řídící. Její hlavní nosnou částí je nápravnice, k níţ jsou připojeny rejdové čepy, jejichţ součástí jsou otočné čepy pro uloţení kol. Na štítech jsou pak uchyceny součásti brzdových systémŧ. Konce nápravnice tvoří oka rejdových čepŧ a jsou řešeny jako rozvidlené nebo nerozvidlené. Do rozvidlené nápravnice (obr. 7) zasahuje čep kola (2). Ten je zalisován do rejdového čepu (3) a otáčí se spolu s ním. [1, 3] Obr. 7 Rozvidlená nápravnice [3] U nerozvidlené nápravnice (obr. 8) je rozvidlen čep kola (2). Ten je rejdovým čepem (3) spojen s nápravnicí (1). Toto provedení je nejčastější. [1, 3] Obr. 8 Nerozvidlená nápravnice [3] Tuhá celistvá náprava-hnací (obr. 9) Tato náprava bývá většinou zadní. Její základní nosnou částí je most, který je jednodílný nebo vícedílný. Vzniká spojením skříně rozvodovky se dvěma trubkami (mostové roury). Spojení je provedeno jako pevné, u jednodílných celistvých nerozebíratelné a u vícedílných pomocí svarŧ, šroubŧ apod. Do skříně rozvodovky je uloţena rozvodovka spolu s diferenciálem, soukolím stálého převodu a hnacími nápravami se společnou náplní oleje. Mostové roury tvoří ochranu pro hnací hřídele. [1, 3] 15

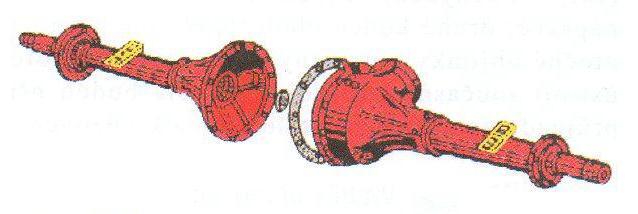

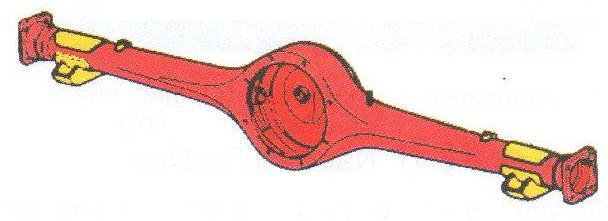

17 Obr. 9 Tuhá celistvá náprava (banjo) [3] Tuhá skládaná náprava (obr. 10) Je tvořena ze dvou aţ čtyř dílŧ. Při opravách se tak nemusí měnit celý most a je zde i snazší manipulace s menšími díly. Daní za to je ale niţší pevnost nápravy jako celku. Nejčastěji jsou sloţeny buď ze dvou částí, coţ je řešení pro lehčí nákladní a dříve i osobní automobily, nebo třídílné, kde jsou mostové roury zalisovány do skříně rozvodovky a následně přivařeny nebo přišroubovány pomocí přírub. Někdy bývá tato náprava pouţita i jako řídící u nákladních terénních vozidel. Proti zadní nápravě pak je rozdíl pouze v uloţení kola na mostu, kde se nachází rozvidlení pro rejdový čep. [1] Obr. 10 Tuhá skládaná náprava [3] Výkyvné nápravy U těchto náprav je kaţdé kolo zavěšeno samostatně pomocí závěsŧ spojených s nosnou konstrukcí vozidla. Kaţdé kolo se mŧţe nezávisle vykyvovat a díky tomu se na druhé kolo nepřenáší nepříznivé výkyvy a nárazy. Výhodou je rovněţ nízká hmotnost, která se příznivě projevuje především u hnacích náprav. Rozvodovka je zde součástí odpruţených hmot. Pro přesné vedení kol vyţaduje zavěšení konstrukci jednoho nebo několika závěsných ramen. Ta jsou vzhledem k podélné ose vozidla umístěna příčně, podélně nebo šikmo. Jejich uloţení na nápravnici bývá v pruţných kloubech. Klade se u nich velký zřetel na geometrii nápravy a řízení. [1] 16

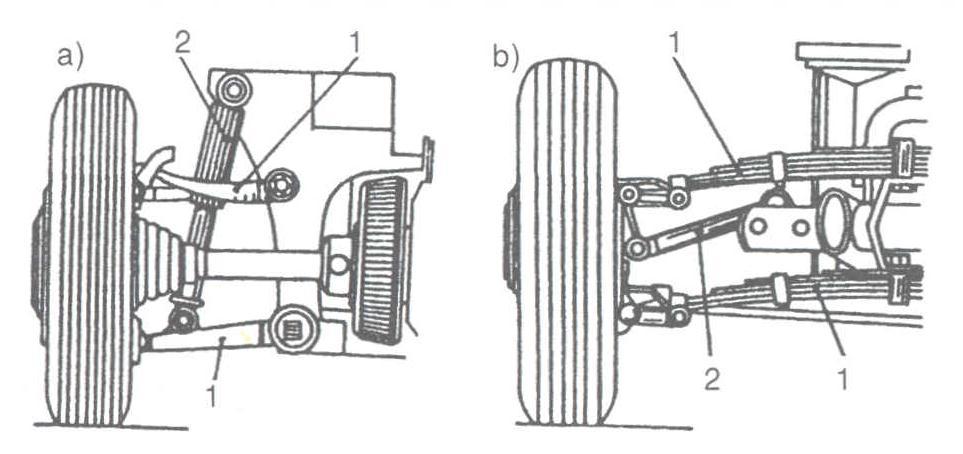

18 Přední řídící nápravy s nezávislým zavěšením kol Nápravnice je pevně spojena s karoserií a na jejích koncích jsou uloţení pro pruţící prvky. K nim jsou připevněna závěsná ramena a zavěšení kol uloţených na rejdových čepech Rovnoběžníková náprava (obr. 11) Tato náprava má dvě příčně uloţená ramena, uchycená k nápravnici stejné délky. K nápravnici jsou pro dosaţení podélné stability ramena uloţena pomocí dvou montáţních bodŧ. Ramena mohou být rovněţ nahrazena pomocí dvou příčně nad sebou uloţených listových pruţin (obr. 11 b). Výhodou rovnoběţníkové nápravy je moţnost jednoduchého vyhodnocení účinku přemístění kaţdého kloubu. Díky tomu lze snadno ladit kinematiku nápravy a optimalizovat pohyb kola. Mezi nevýhody patří větší sloţitost oproti jiným systémŧm, jako je náprava McPherson a fakt, ţe při propérování dochází u této nápravy k neţádoucí změně rozchodu a tím i zhoršení jízdních vlastností spolu s výrazným opotřebováním pneumatik. [1, 4] Obr. 11 Rovnoběţníková náprava: a) se dvěma rovnoběţnými příčnými závěsnými rameny: 1) závěsné rameno, 2) tlumič pérování; b) se dvěma příčnými listovými pery: 1) příčné listové pero, 2) páka tlumiče pérování [1] 17

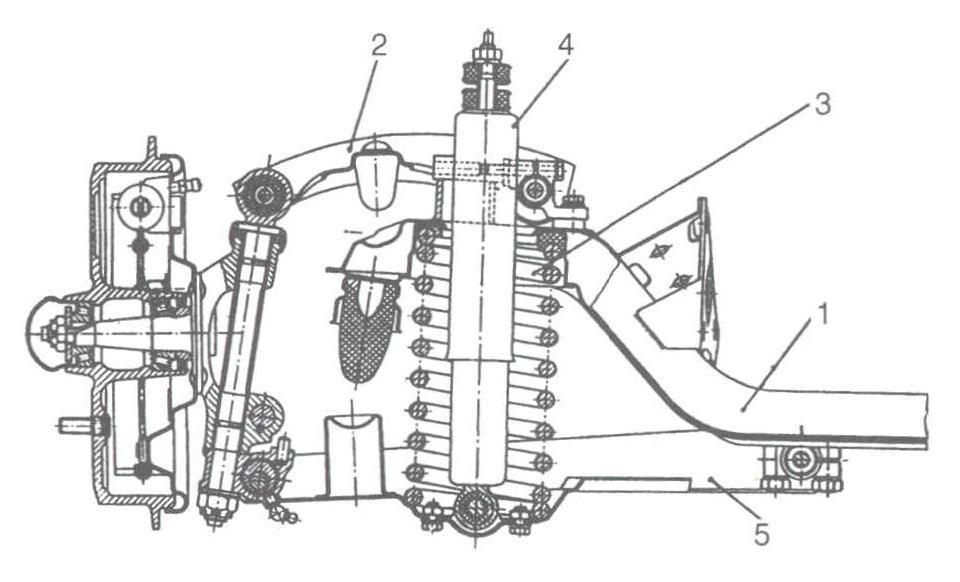

19 Lichoběžníková náprava (obr. 12) Tato náprava má podobnou konstrukci jako rovnoběţníková. Rozdíl je, ţe ramena uloţená na nápravnici (1), případně skříni rozvodovky, mají rozdílnou délku. Horní rameno je kratší (2), spodní delší (5). Touto úpravou se částečně potlačuje výrazná změna rozchodu kol při propérování, kterou trpí rovnoběţníková náprava. Nápravnice je na koncích upravena pro uloţení vinutých pruţin. Spodní část pruţiny je uloţena do misky na spodním ramenu. [1, 4] Obr. 12 Lichoběţníková náprava: 1) nápravnice, 2) horní závěsné rameno, 3) pruţina, 4) tlumič pérování, 5) dolní závěsné rameno [1] Náprava McPherson (obr. 13) Jedná se o nejpouţívanější konstrukci přední nápravy u vozŧ s motorem vpředu a pohonem předních kol. Kolo je uchyceno kulovým kloubem na spodním rameni (2), které je uloţeno pomocí pruţného pouzdra na nápravnici. Horní závěs tvoří valivé opěrné loţisko (3), které přenáší hmotnost vozidla na vinutou pruţinu (5). Pruţina se opírá spodním koncem o misku, která je spojena s vnější částí vzpěry. Vzpěru tvoří teleskopický tlumič (1). Vzpěra zde vykonává funkci odpruţení, tlumení a natáčení kol do rejdu. Rejdová osa je spojnice mezi středem axiálního loţiska (3) a středem kulového kloubu (4). Tato spojnice tvoří i osu zatěţování pruţiny. 18

20 Předností tohoto uspořádání je relativní jednoduchost, zvýšení stability a úspora místa v příčném směru díky absenci horního ramene. Z toho plyne více místa pro uloţení motoru. Rovněţ disponuje snadným seřizováním geometrie nápravy. Nevýhodou je větší přenášení vibrací z vozovky na samonosnou karoserii. V současné době se pouţívá tato náprava i s víceprvkovým závěsem. Kolo je zde zavěšeno aţ na pěti závěsech. Jedná se o prostorové zavěšení, zlepšující kinematiku nápravy. [1, 4, 5] Obr. 13 Náprava McPherson [3] 19

21 Zadní nápravy s nezávislým zavěšením kol U těchto konstrukcí je odstraněna nevýhoda tuhých náprav, kdy se vlivem pevné vazby ovlivňoval pohyb kol. Kola tedy lépe sledují povrch vozovky a zvyšuje se stabilita i bezpečnost jízdy Chapmanova náprava Je velice podobná nápravě McPherson s tím rozdílem, ţe vzpěru nemá otočnou jako McPherson. Pouţívá se jako zadní náprava avšak mŧţe být pouţita i vepředu. [4] Kyvadlová náprava Tato konstrukce se pouţívá jako hnací. Náprava je tvořena mostovými rourami, ve kterých jsou uloţeny hnací hřídele kol. Střední část je tvořena skříní rozvodovky. V závislosti na poloze ose kývání mŧţe být provedena: a) s nezkrácenou osou kývání (obr. 14), kde jsou polonápravy s nosnou konstrukcí vozidla spojeny tak, aby osa kývání leţela v podélné rovině souměrnosti vozidla. Obr. 14 Náprava s nezkrácenou osou kývání [3] b) se zkrácenou osou kývání (obr. 15), kde je sice osa kývání polonáprav souběţná s osou souměrnosti vozidla, ale leţí mimo tuto osu. Obr. 15 Náprava se zkrácenou osou kývání [3] 20

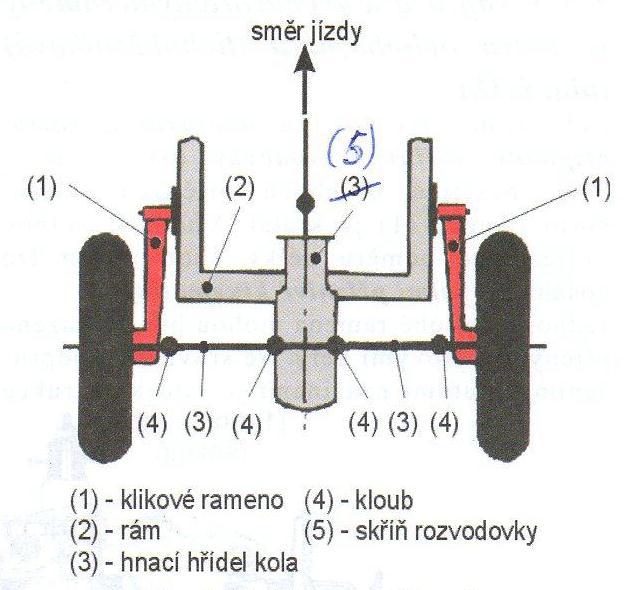

22 c) se sníţenou osou kývání (obr. 16). Zde je osa sníţena díky umístění otočného bodu pod diferenciál (7), čímţ se dosáhne zmenšení změny rozchodu kol při propérování. [1, 4, 5] Obr. 16 Náprava se sníţenou osou kývání: 1) hnací hřídel kola, 2) posuvné uloţení, 3) kříţový kloub, 4) závěs skříně rozvodovky, 5) výkyvná polonáprava, 6) vidlice výkyvné polonápravy, 7) kloub výkyvné polonápravy, 8) hnací hřídel kola [1] Kliková náprava (obr. 17) Kaţdé kolo je zavěšeno na jednom nebo dvou ramenech (1), uchycených podélně na rám (2) či karoserii. Tato ramena mohou být nahrazena listovými pruţinami. Kola se vychylují kolem osy kolmé k podélné ose vozidla. Náprava špatně zachycuje příčné síly pŧsobící na vozidlo. Kliková ramena bývají často spojena profilem, který slouţí jako stabilizátor. [1, 5] Obr. 17 Kliková náprava [3] 21

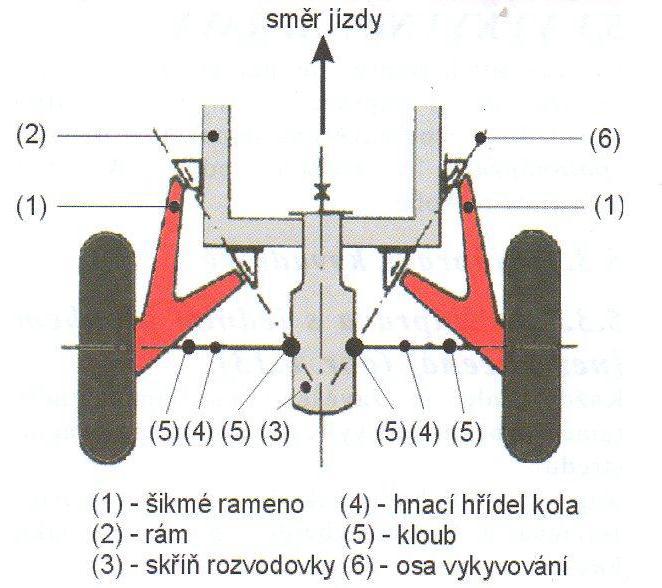

23 Úhlová náprava (obr. 18) Kola jsou umístěna na dvou ramenech směřující dozadu (1). Osa kývání polonáprav je zde výrazně rŧznoběţná od osy souměrnosti (6). Velkou výhodou je dokonalé vedení kol, kdy se téměř nemění rozchod kol při propérování. [1] Obr. 18 Úhlová náprava [3] De Dion (obr. 19) Tato náprava je mezistupněm mezi tuhou a výkyvnou hnací nápravou. Obě kola jsou spojena příčným nosníkem a jejich poloha se tak při propérování nemění. Rozvodovka je však upevněna na rám nebo karoserii, je tedy součástí odpruţených hmot. [5] Obr. 19 Náprava De Dion [5] 22

24 Víceprvková náprava Náprava skládající se z tří a více příčných a jedno či více podélných ramen (tyčí nebo trojúhelníkových ramen). Vznikla modifikací lichoběţníkové nápravy. Tyto nápravy mají nejlepší moţnost naladění podvozku. Ramena na sobě vzájemně nezávisí a mŧţou se tak nastavit parametry kaţdého z nich (obr. 20). Tím se dosahuje lepší kinematiky vedení kola neţ u jiných systémŧ. Větším počtem ramen a jejich ideální polohou se dosahuje lepšího vedení kol (obr. 21). Vynikají rovněţ nízkou hmotností, výborným pohlcováním hluku a vibrací přenášených od vozovky, nízkým třením zavěšení a prostorovou účinností. Vyznačují se však také vysokou úrovní konstrukční náročnosti. [2, 4, 5] Obr. 20 Víceprvkové zavěšení kol [5] Obr. 21 Vliv počtu ramen na kinematiku (přesnost vedení kola) víceprvkové nápravy a) 3 ramena b) 4 ramena c) 5 ramen [5] 23

25 4. KONSTRUKČNÍ ŘEŠENÍ PODVOZKU VYBRANÉ SKUPINY VOZIDEL Po vyjmenování základních druhŧ náprav uvádím i moţné budoucí řešení konstrukce podvozku a nové technologie. 4.1 ATTC Active Tyre Tilt Control Asi nejodváţnější inovace v této oblasti. Automobilka Mercedes přišla se systémem aktivního naklánění pneumatik (zkratka ATTC), ve snaze zkombinovat tak vlastnost automobilového podvozku s motocyklovým. Automobilka představila tuto koncepci v automobilu pojmenovaném F400 Carving. Tento podvozek dokáţe naklánět vnější kola v rozmezí 0-20 stupňŧ podle situace a podmínek na vozovce. Z tohoto dŧvodu vyţaduje speciální pneumatiky, které mají nejenom asymetrický vzorek, ale rovněţ odlišný prŧměr na své vnitřní a vnější straně. Prototyp vyuţíval pneumatiky s vnějším prŧměrem 19 palcŧ a vnitřním prŧměrem 17 palcŧ. Pomocí naklánění kol se zlepšily jízdní vlastnosti prototypu o 30% a boční zrychlení vzrostlo na 1,28g. Automobil navíc dokázal vyuţít měkčí a tím přilnavější směsi pneumatiky na jejím vnitřním prŧměru i při prudkém brzdění. Jednoduše se naklopila všechna kola na místo, kde poskytovala nejvyšší adhezní schopnost a tím se zkrátila brzdná dráha ze 100 km/h o 5 metrŧ. Naklánění všech kol se zde vyuţívá i pro zabránění aquaplaningu. Vyklápění kaţdého kola s nábojem a brzdou obstarávají vţdy dvě pístnice hydraulických válcŧ získávající tlak z axiálního pístového čerpadla s pracovním tlakem aţ 200 barŧ. [6, 7] Obr. 22 ATTC [11] 24

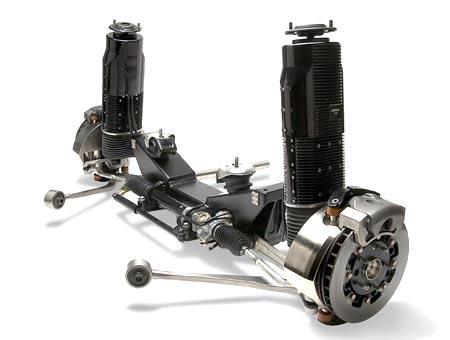

26 4.2 Systém odpruţení Bose Nedílnou součástí podvozkŧ je i odpruţení. V této oblasti probíhají největší pokroky. Zatím zřejmě nejpokročilejší systém odpruţení je systém Bose. Firma Bose nahradila klasické hydraulické tlumiče lineárními elektromagnetickými motory. Ty jsou schopny regulovat odpruţení jiţ během 1 ms, zatímco ty nejrychlejší hydraulické tlumiče s magnetoreologickým ovládáním prŧtoku (u nich se mění hustota kapaliny v závislosti na magnetickém poli vytvářeným cívkami uvnitř tlumiče) jsou schopny změny v čase 5 aţ 10 ms. Systém se skládá z řídící jednotky, elektromagnetických motorŧ, vysokovýkonných kondenzátorŧ Ultra-Caps a zesilovačŧ umístěných u kaţdého kola. Ve voze jsou rovněţ rozmístěny snímače snímající pohyb karoserie a natočení volantu. Tyto snímače předávají informace řídícím jednotkám v tlumičích, které regulují útlum. Samotné tlumiče jsou ovinuty cívkou a uvnitř nich je umístěn magnet. Obr. 23 Systém odpruţení Bose [12] Jakmile začne do cívek vtékat elektrický proud, vznikne magnetické pole pohybující magnetem uvnitř tlumiče. Systém pracuje s napětím 300 V, palubní síť ale zŧstává dvanáctivoltová. Tento rozdíl je umoţněn pomocí rekuperace energie. Lineární elektromotory při propruţení kola vytvářejí energii, která se ukládá do kondenzátorŧ Ultra-Caps a jeţ je později vyuţita jako pomocný zdroj k vyvolání vhodného tlumícího účinku. 25

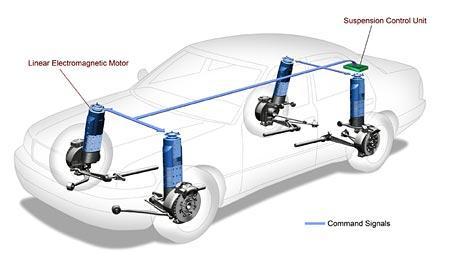

27 Tento systém je velice rychlý, díky čemuţ téměř nedochází k nadzvedávání vozidla za jízdy, avšak je zároveň i poměrně těţký, zabírá více místa a je i poměrně sloţitý. [8, 9] Obr. 24 Lineární elektromotor systému odpruţení Bose [13] 26

28 5. ROZBOR FUNKCE A GEOMETRIE PODVOZKU Správné nastavení geometrie má velký vliv na ovladatelnost vozidla, jízdní vlastnosti opotřebení pneumatik, spotřebu pohonných hmot i na opotřebovávání převodného a rejdového ústrojí, uloţení a zavěšení kola. Bezpečné a snadné vedení kola ovlivňuje především soubor konstrukčních částí přední řídící rejdové nápravy. Řada prvkŧ v konstrukci náprav se projevuje ve zlepšení dynamiky a jízdního pohodlí. Jedná se o sbíhavost a letmé uloţení zadních náprav, přesazení os náprav atd. 5.1 Prvky geometrie řízení -poloměr rejdu a diferenční úhel -vŧle volantu -sbíhavost kol, souběh -odklon kola -příklon rejdového čepu -záklon rejdového čepu, závlek Poloměr rejdu Je to vzdálenost mezi středem stopy kola a prŧsečíkem rejdové osy prodlouţené k vozovce. Rozlišujeme tři konstrukce poloměru rejdu: -Pozitivní poloměr rejdu prŧsečík osy otáčení rejdového čepu leţí mezi středy dotykových ploch kol (obr. 25 a) -Negativní poloměr rejdu prŧsečík osy otáčení rejdového čepu leţí vně středŧ dotykových ploch kol (obr. 25 b) -Nulový poloměr rejdu osa otáčení rejdového čepu protíná vozovku v místě dotykové plochy kola (obr. 25 c) 27

29 Obr. 25 Poloměr rejdu: a) kladný b) záporný c) nulový [2] Poloměr rejdu ovlivňuje velikost vratného momentu. Čím je větší kladná hodnota, tím je větší i tento moment. Spolu s ním ale roste i citlivost přední nápravy na podélné síly. Pokud je poloměr rejdu kladný, natáčí brzdná síla, při zpomalování, kola do rozbíhavosti. Při rozdílné přilnavosti kol a větší poddajnosti mechanismu řízení se kolo s větší přilnavostí natáčí kolem rejdové osy do rozbíhavosti a vozidlo tím má tendenci jet do strany. Poloměr rejdu by proto měl být malý, ale rovněţ dostatečně velký, aby se předcházelo kmitání kol a zachovala se přiměřená síla na ovládání vozu. Pokud je poloměr rejdu záporný, vytváří brzdná síla moment, který natáčí kola do sbíhavosti. Při rozdílné přilnavosti kol se kolo s větší přilnavostí natáčí do sbíhavosti. Díky tomuto natáčení kolo pŧsobí proti tendenci vozu jet směrem na stranu s větší přilnavostí, kde se vyvozuje větší brzdná síla. Tím se stáčení vozidla potlačí a řidič nemusí měnit natočení kol ani v případě nesouměrného brzdného účinku. V dnešní době mají téměř všechna osobní vozidla s předním pohonem a nápravou McPherson záporný poloměr rejdu. U vozidel s nulovým poloměrem rejdu se kola natáčejí do rejdu na místě. Při brzdění je kolo natáčeno do rozbíhavosti, podobně jako u vozidel s kladným poloměrem rejdu, ale natáčecí moment je podstatně menší. [1, 2] 28

30 5.1.2 Diferenční úhel Je to úhel, o který je vnitřní kolo natočeno více neţ to vnější při prŧjezdu zatáčkou (obr. 26). Aby se kola správně odvalovala a nesmýkala, je potřeba, aby se osy všech kol při natočení do rejdu protínaly v jednom bodě leţícím na prodlouţené ose zadní nápravy. Tímto jsou dány i poloměry otáčení všech kol. U řídící nápravy je vlivem nestejných drah odvalování kol natočených do plného rejdu zpŧsoben rozdílný úhel natočení kol. Úhel natočení vnitřního rejdového kola musí být větší neţ úhel natočení vnějšího rejdového kola. Tento diferenční úhel je stejný při natočení kol do obou stran. Příliš velký nebo naopak malý rozdíl úhlu natočení obou kol je ukazatelem nesouměrného nastavení sbíhavosti kol. To zpŧsobuje nesprávné sjíţdění dezénu pneumatiky a nestabilitu jízdy v zatáčce. [1, 2] Obr. 26 Diferenční úhel [3] Diferenční úhel os (rovnoběţnost náprav) Vyjadřuje se úhlem, který svírá podélná osa vozidla a geometrická jízdní osa (obr. 27). Tyto osy by měly být v jedné rovině. V případě šikmého posazení zadní nápravy zde ale vzniká rozdíl. Ten pak určuje primární směr jízdy vozu, který musí být dodatečně kompenzován natáčením volantu. Takový vŧz pak sice jede přímo, ale suvně (bokem). To pak má za následek intenzivní opotřebovávání pneumatik. [1] 29

31 Obr. 27 Diferenční úhel os (rovnoběţnost náprav) [1] Vůle volantu Nazývá se rovněţ mrtvý chod a jedná se o velikost pootočení volantu v krajních polohách, při kterém ještě nedojde k natočení kol. Tato vŧle je v malé míře ţádaná a je odvislá od vŧlí ve svislých čepech, čepech řízení apod. Maximální vŧle je určena vyhláškou a je odlišná pro vozy s rŧznou konstrukční rychlostí. [1] Maximální vŧle dané vyhláškou: -do 30 km/hod 36 -do100 km/hod 27 -nad 100 km/hod Sbíhavost kol Vyjadřuje se buď rozdílem vzdáleností mezi vnitřními okraji ráfkŧ (obr. 29) protilehlých kol ve vodorovné rovině, která prochází středy kol. Nebo se vyjadřuje jako úhel svíraný střední rovinou kol téţe nápravy (obr. 28). V obou případech se měří při nastavení kol pro přímou jízdu a to v úhlových mírách nebo v milimetrech. Obr. 28 Sbíhavost kol [1] 30

32 Sbíhavost rozlišujeme na: -nulovou- rovněţ nazývaná souběh. Nastavuje se u některých vozŧ s předním pohonem. Vzdálenost mezi vnitřními okraji ráfkŧ je stejná. -sbíhavost- rovněţ nazývaná pozitivní sbíhavost. Přední část kola je přikloněna k podélné ose vozidla (obr. 29 a). -rozbíhavost- rovněţ nazývaná negativní sbíhavost. Přední část kola je odkloněna od podélné osy vozidla (obr. 29 b). Obr. 29 Sbíhavost kol: a) sbíhavost b) rozbíhavost [2] Správná sbíhavost přispívá ke stabilitě jízdy v přímém směru a rovněţ vymezuje vŧle v řízení, které by mohly zpŧsobit kmitání kol. Dále zmenšuje vliv odklonu kol, který za jízdy vytváří myšlený odvalovaný kuţel, který vytahuje kola vně podélné osy vozu. To by zpŧsobovalo větší opotřebovávání pneumatik na jejich vnější straně. Sbíhavost se nastavuje v závislosti na poloze hnací nápravy. Jestli je hnací náprava zadní, nastavuje se přední náprava jako sbíhavá, poněvadţ se hnací síla zadních kol přenáší do karoserie a z ní na přední kola. Vytvoří se tak suvná síla v rejdovém čepu, která spolu s odporem kola v jeho jízdní stopě zpŧsobuje rozbíhání kol. Pokud je hnací náprava přední, změní se tím smysl sil. Přední kola zde přes rejdové čepy táhnou celou karoserii a mají tendenci se sbíhat. Kola by se tedy měly nastavit rozbíhavě, kvŧli stabilitě vozu při brzdění se však i zde většinou nastavují sbíhavě. [1, 2, 4] Odklon kola Je to úhel, kterým se kolo odklání od své svislé osy. Jinak řečeno je to úhel mezi svislou osou kola a svislou osou vozidla. Toto odklonění roviny kola od své svislé osy mŧţe být pozitivní nebo negativní (obr. 30). Pozitivní, nebo také kladný, odklon je 31

33 v případě, kdyţ se kolo svým vrchem vyklání směrem vně od vozidla. Negativní, jinak také záporný, odklon je opak. Měří se ve stupních a to při nastavení nulové sbíhavosti v přímém směru jízdy. Jeho velikost mŧţe být od V dnešní době se nejčastěji pouţívá odklon 1 nebo méně. Obr. 30 Odklon kola [2] Účelem odklonu kola je vymezit axiální vŧle v loţiscích uloţení kola. Vytváří sílu, jeţ tlačí kolo do uloţení a tím sniţuje i namáhání loţisek a šroubŧ kol. Ve spojitosti s úhlem příklonu rejdového čepu zlepšuje stabilitu jízdy a sniţuje ovládací síly na řízení. Nastavením odklonu kola se dá částečně ovlivnit přetáčivá či nedotáčivá charakteristika vozu a zmenšit náchylnost kol ke kmitání. To je zpŧsobeno myšleným kuţelem, který se vytváří mezi osou odkloněného kola a vozovkou (obr. 31). Kola tedy mají tendenci se odvalovat po kruţnici, jejíţ střed je v prŧsečíku mezi osou kola a vozovkou. Díky tomu mají kola snahu se odvalovat směrem od sebe a vytváří tak moment zabraňující kmitání kol. Odklonem lze rovněţ pozměnit poloměr rejdu. Obr. 31 Odvalování kol při kladném odklonu (valící se kuţele) [2] 32

34 Odklon kola se většinou nastavuje pozitivní. U závodních aut je však často výrazně negativní. Tímto se zvyšuje přilnavost v zatáčkách, protoţe se síly přenáší přes svislou rovinu kola, namísto příčné smykové síly. Rovněţ se zvyšuje styčná plocha, protoţe při pozitivním odklonu by se vnitřní hrana pneumatiky začala zvedat nad zem. To však platí pouze pro vnější kolo, pro vnitřní je naopak vhodná pozitivní sbíhavost. Na druhou stranu, výrazný odklon zmenšuje styčnou plochu kola s vozovkou v přímém směru jízdy, kde je naopak vhodný nulový odklon. Vzhledem k výraznému opotřebovávání pneumatik se takový odklon nepouţívá u sériových vozidel, nanejvýš u zadní nápravy ve velikosti do 1. U přední nápravy se z dŧvodu zlepšení směrové stability a zvětšení rejdu pouţívá pozitivní odklon. Odklon kola má omezené moţnosti seřizování a někdy není umoţněn vŧbec (např. pevné nápravy). V případě potřeby je však několik metod umoţňujících jeho změnu: -posunutím kulového rejdového kloubu ve spodním závěsném rameni- při jeho posunutí dovnitř se odklon změní v pozitivním směru a naopak (obr. 32) Obr. 32 Seřizování odklonu posouváním spodního kulového čepu říţení v příčném závěsném rameni [2] -vyrovnávacími podloţkami- odklon se zde mění přidáváním či odebíráním vyrovnávacích vidlicových podloţek na vnitřním loţisku horního příčného ramene (obr. 33) 33

35 Obr. 33 Seřizování odklonu kola vyrovnávacími podloţkami [2] -excentrickým přestavením uloţení příčných ramen- pouţívalo se u lichoběţníkových a rovnoběţníkových náprav. Spodní rameno je zde uloţeno na dvou excentrických šroubech, jeţ v malém rozmezí mění odklon (obr. 34) Obr. 34 Seřizování kola pomocí excentrŧ [2] -u náprav McPherson, které jsou však zpravidla pevně ustavené, se dá odklon pozměnit posunem horního uchycení tlumiče. Změnou odklonu kola se zároveň mění i příklon nebo záklon rejdového čepu. Větší kladný odklon kola zmenšuje příklon a naopak. Je-li tedy odklon správně nastaven, souhlasí pak i příklon. Úhel mezi svislicí a rejdovou osou zŧstává stejný (obr. 35) [1, 2, 4, 5]. 34

36 5.1.6 Příklon rejdového čepu Je to úhel mezi svislou rovinou a osou rejdového čepu, přikloněného k podélné ose vozidla. Jeho velikost je 4-8. U nápravy McPherson tvoří osu rejdového čepu spojnice mezi středem axiálního loţiska a středem kulového kloubu (obr. 35 c). U pevné nápravy je rejdová osa shodná s osou rejdového čepu (obr. 35 a). U rovnoběţníkové a lichoběţníkové nápravy je rejdovou osou osa mezi kulovými čepy horního a spodního ramene (obr. 35 b). Jednoduše řečeno je příklon spolu se záklonem rejdového čepu a odklonem kola dán pevnou konstrukcí nápravy, uloţením svislého čepu nebo čepu ramen. Osa rejdového čepu a odklonu kola by se měla protínat pod vozovkou nebo v místě styku kola s vozovkou. Tímto se totiţ vytváří rameno, které má na svědomí vracení kol do přímého směru po prŧjezdu zatáčkou spolu se sníţením ovládacích sil a zmenšením poloměru otáčení vozidla. Toto rameno vytváří kruţnici, po které se kolo při natočení řízení odvaluje. Při natočení kol se vlivem příklonu zvedá náprava a zpŧsobuje tak vratný moment pro natočení kol do přímého směru. Ve vyšších rychlostech však díky tomu mŧţe docházet ke kmitání kol. Zabrání se tím vhodným nastavením úhlu odklonu kol a sbíhavosti, které pak vytváří předpětí v rejdovém mechanismu. [1, 2] Obr. 35 Prŧběh rejdové osy: a) tuhá náprava b) lichoběţníková náprava c) náprava McPherson [2] 35

37 5.1.7 Záklon rejdového čepu a závlek Jako záklon označujeme úhel, který svírá rejdová osa a svislice rovnoběţná s podélnou rovinou vozidla (obr. 36). Vyjadřujeme ho v úhlových stupních a jeho velikost je v rozmezí 0-5, většinou 3. Závlek kola je vzdálenost mezi osou rejdového čepu a svislou osou kola v rovině vozovky (obr. 36). Měří se v milimetrech a mŧţe být pozitivní a negativní. Pozitivní je v případě, kdyţ osa rejdového čepu protíná vozovku před bodem styku svislé osy kola s vozovkou. Protíná-li osa rejdového čepu vozovku za svislou osou kola, jedná se o negativní závlek nebo téţ předvlek. Pozitivní záklon vytváří závlek, díky kterému je kola vlečeno a má tak tendenci se po projetí zatáčky vracet do přímého směru jízdy. Kolo se tak celou dobu snaţí drţet přímý směr jízdy. Tohoto závleku, je dosahováno pomocí posunu rejdové osy ve směru jízdy nebo častěji pomocí záklonu rejdového čepu. Čím je záklon čepu větší, tím je větší stabilizační účinek, avšak kola se obtíţněji natáčí do rejdu. U vozidel s předním pohonem je záklon menší, neţ u vozidel se zadním pohonem. U vozidel s motorem vzadu se nastavuje větší záklon, poněvadţ je přední náprava méně zatíţena. Výjimečně se u některých vozidel nastavuje negativní záklon pro zmenšení příliš výrazného vracení kol. [1, 2, 4] Obr. 36 Záklon rejdové osy: a) tuhá náprava s rejdovým čepem b) lichoběţníková náprava s kulovými klouby c) náprava McPherson [2] 36

38 6. CELKOVÉ ZHODNOCENÍ Tato práce pojednává o nejdŧleţitějších typech zavěšení kol vozidel. Jejich volba záleţí na účelu vozidla a podmínkách, ve kterých se bude pohybovat. Mezi nejrozšířenější přední zavěšení u osobních automobilŧ současnosti patří náprava McPherson. Své dominantní postavení si získala pro svoji konstrukční jednoduchost a prostorovou nenáročnost. Vyšší třídy vozidel pouţívají často lichoběţníkovou nebo víceprvkovou nápravu. Tyto nápravy poskytují lepší nastavení kinematiky a tím i větší bezpečnost a komfort jízdy. Mezi nejrozšířenější zadní zavěšení patří kliková náprava díky své jednoduchosti a prostorové nenáročnosti. U vyšších tříd osobních automobilŧ se pouţívá široké spektrum náprav. Stejně jako u předních zavěšení poskytuje nejlepší řešení víceprvková náprava. U nákladních automobilŧ převládají tuhé nápravy. Závislé zavěšení se pouţívá u přední i zadní nápravy. Nezávislé zavěšení je zde výjimkou. Podvozky jsou nejdŧleţitější součástí vozidel. V oblasti zavěšení, na které se zaměřuje tato bakalářská práce, však nenastává velký rozvoj. Dŧvodem jsou především výrobní náklady, které určují konstrukci náprav. Nápravy tak musí plnit ideální kompromis mezi komfortem bezpečností a náklady na výrobu. Současný pokrok se zaměřuje především na pouţití lehčích materiálŧ u kterých se výrobní náklady sniţují. 37

39 SEZNAM POUŢITÉ LITERATURY [1] MOTEJL, V. - HOREJŠ, K. - KOŠEK, J. - ZELINKA, B. - KOŠŤÁL, M. - KOVAŘÍK, K. Učebnice pro řidiče a opraváře automobilŧ. 3. vyd. Brno: Littera, s. ISBN [2] VLK, F. Podvozky motorových vozidel. 3. vyd. Brno: František Vlk, s. ISBN X [3] JAN, Z. ŢĎÁNSKÝ, B. ČUPERA, J. Automobily / Podvozky. Brno: Avid spol. s.r.o. Brno, s. ISBN [4] Wikipedie: Otevřená encyklopedie [online]. Dostupný z WWW: [5] Autolexikon [online]. Dostupný z WWW: [6] Conceptcarz [online]. Dostupný z WWW: [7] Autorevue [online]. Dostupný z WWW: [8] Auto: Bose: aktivní podvozek nové generace [online]. Dostupný z WWW: [9] Bose: Bose suspension systém [online]. Dostupný z WWW: [10] KAIPAN MOTORS PODĚBRADY [online]. Dostupný z WWW: [11] Gizmag [online]. Dostupný z WWW: [12] MRC [online]. Dostupný z WWW: [13] BOSE: Die Geschichte unserer Forschung [online]. Dostupný z WWW: 38

40 SEZNAM OBRÁZKŮ Obr. 1 Rám ţebřinový Obr. 2 Páteřový rám Obr. 3 Kombinovaný rám Obr. 4 Plošinový rám Obr. 5 Konstrukce podvozku traktoru Obr. 6 Příhradový rám Obr. 7 Rozvidlená nápravnice Obr. 8 Nerozvidlená nápravnice Obr. 9 Tuhá celistvá náprava (banjo) Obr. 10 Tuhá skládaná náprava Obr. 11 Rovnoběţníková náprava Obr. 12 Lichoběţníková náprava Obr. 13 Náprava McPherson Obr. 14 Náprava s nezkrácenou osou kývání Obr. 15 Náprava se zkrácenou osou kývání Obr. 16 Náprava se sníţenou osou kývání Obr. 17 Kliková náprava Obr. 18 Úhlová náprava Obr. 19 Náprava De Dion Obr. 20 Víceprvkové zavěšení kol Obr. 21 Vliv počtu ramen na kinematiku víceprvkové nápravy

41 Obr. 22 ATTC Obr. 23 Systém odpruţení Bose Obr. 24 Lineární elektromotor systému odpruţení Bose Obr. 25 Poloměr rejdu Obr. 26 Diferenční úhel Obr. 27 Diferenční úhel os Obr. 28 Sbíhavost kol Obr. 29 Sbíhavost kol Obr. 30 Odklon kola Obr. 31 Odvalování kol při kladném odklonu Obr. 32 Seřizování odklonu posouváním spodního kulového čepu říţení v příčném závěsném rameni Obr. 33 Seřizování odklonu kola vyrovnávacími podloţkami Obr. 34 Seřizování kola pomocí excentrŧ Obr. 35 Prŧběh rejdové osy Obr. 36 Záklon rejdové osy
