Požadavky na příčky a jejich rozdělení. Příčky jsou svislé nenosné konstrukce. Příčky účelově rozdělují objekt na ucelené části

Transkript

1 Požadavky na příčky a jejich rozdělení Příčky jsou svislé nenosné konstrukce Příčky účelově rozdělují objekt na ucelené části Nejsou na ně kladeny zvláštní požadavky z hlediska únosnosti (musí však unést sama sebe a případně tíhu zařizovacích předmětů). 1

2 PŘÍČKOVÉ DĚLÍCÍ KONSTRUKCE klasifikace: nosné x nenosné oddělení vnitřních prostor - optické oddělení - plné, transparentní - akustické oddělení neprůzvučnost) - požárně bezpečnostní oddělení požární úseky) - tepelně izolační oddělení členění podle způsobu realizace - Pevné - Demontovatelné - Přemístitelné (variabilní změna dispozice) - Pohyblivé DĚLENÍ PŘÍČEK PODLE ZPŮSOBU PROVÁDĚNÍ zděné (na bázi keramiky, sádry, lehčených betonů, skleněných tvárnic) železobetonové (monolitické, prefabrikované) lehké montované příčky 2

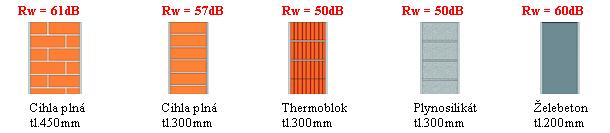

3 Rozdělují vnitřní prostory budovy Jsou nenosné nezatěžují stropní konstrukcí Hlavní ochrana proti zvuku Šíření zvuku příčkou (1 - přímý přenos, 2 - nepřímo bočními stěnami do chráněného prostoru, 3 - nepřímo z bočních stěn do příčky a odtud do chráněného prostoru, 4 - nepřímo z příčky do bočních stěn a odtud do chráněného prostoru)

4 4

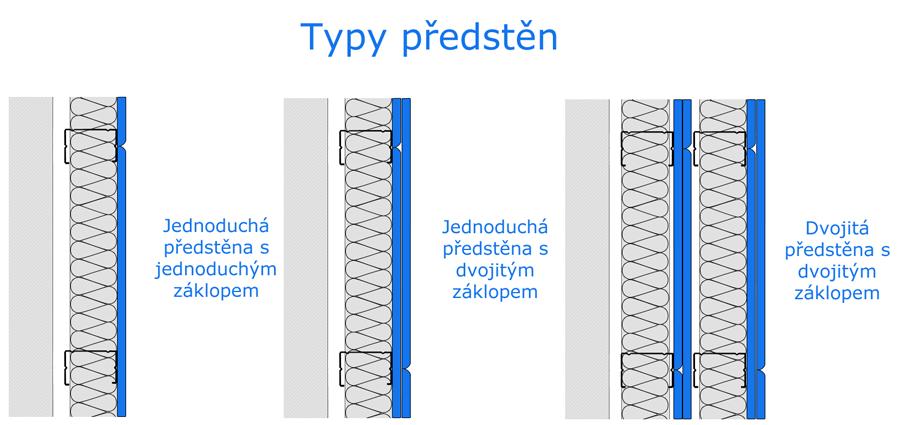

5 Ochrana proti šíření zvuku (akustické požadavky): jeden z nejvýznamnějších požadavků na příčky je ochrana proti šíření hluku. Akustická energie se může šířit příčkou do prostoru dvěma způsoby: přímým přenosem - tj. přenášením vzduchem (vlněním se zvuk šíří vzduchem a rozkmitá příčku, odkud akustická energie vyzařuje do prostoru) nepřímým přenosem - tj. vedením zvuku hmotou, což může probíhat třemi cestami 5

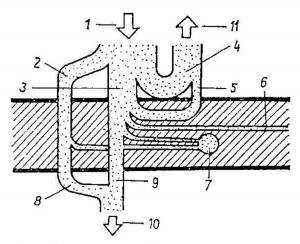

6 Podle způsobu provádění Podle materiálu Provedení 6

7 7

8 1. Tepelně-izolační požadavky u příček - oddělení vytápěných prostor od nevytápěných (příčky z lehčeného betonu většinou vyhovují, problémy jsou většinou s klasickými zděnými příčkami, které je nutno dodatečně zateplovat) 2. Požární požadavky - zaručují, že příčka odolá a zabrání šíření požáru min. 15 minut 3. Statické požadavky - závisí na způsobu kotvení (u běžných příček vyhovuje), pouze u příček vyšších jak 3 m je třeba statického posouzení 4. Zvukově izolační požadavky Rozdělení příček jednoduché 1.z hlediska akustiky dvojité příčky jednoduché příčky násobné ( dvojité, kombinované..) 2.z hlediska připojení k nosné konstrukci kombinované pevné příčky lehké přemístitelné příčky pohyblivé 3.z hlediska použitého materiálu cihelné tvárnicové skleněné z izolačních desek betonové dřevěné sádrové 4.z hlediska zatížení nosných konstrukcí příčka podepřená po celé délce příčka zavěšená po celé délce (visutá) příčka částečně visutá 8

9 Různé způsoby zavázání příčky do zdiva (A, B, C - vazba do kapes (samostatné příčky), D, E, F, G - vazba do ozubů (nenosné příčky)) Podepřená po celé délce nosných (stropních) kcí. úpravou spodní nosné kce. Zavěšená po celé délce na stropní kci. nad příčkou Visutá příčka vzepřená do nosných kcí. Částečně visutá 9

10 a b c Způsob zatížení stropní konstrukce příčkou ( a - příčka podepřená po celé délce, b - visutá příčka, c - příčka částečně visutá) 10

11 Cihelné plné, děrované, dutinové Betonové Ytong Skleněné - tabulkové sklo,luxfery Z dutinové tvarovky - Vertablit Dřevěné - prkenné Deskové dřevotříska,dřevoštěpka Sádrokartonové Zděné (materiál + malta) Monolitické (celistvé) Montované (sestavují se z jednotlivých velkorozměrových částí) Lehké Těžké 11

12 Vystavují se z keramických prvků nebo z pórobetonu Zdění na vazbu Malta MVC nebo spec. Tmel,dnes i na PUR pěnu Při větší ploše příčky (tj. l= 3,5m v= 3m) musíme vkládat výztuž, nebo se zdí zděné pilířky Od stropní kce se příčka odděluje (přenášení hluku ) Příčky se provádějí po vyzdění nosných kcí a po položení střechy Jednoduché příčky Dvojité příčky 12

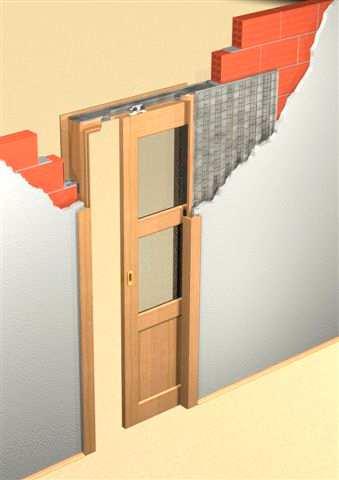

13 Jednoduché příčky se kotví do nosné zdi buď pomocí drážek,kapes,ozubů nebo pomocí páskové oceli uložené ve spárách Jednotlivé díly příčky (cihly, tvárnice, příčkovky) se převazují o čtvrt nebo o půl cihly na MVC 13

14 Se vyzdívají jako dvě samostatné jednoduché s mezerou cca 5cm - do mezery se vloží tep. izol. ( mm) a do spáry výztuž Používají se jako zvukově izolační kce s útlumem zvuku (42-60 db) Kotvení dvojitých příček: a - do zdiva z materiálů, u nichž nelze provést kapsy (1 - kotevní výztuž průměru 5,5 mm, 2 - pružná vložka) b - do zdiva vyzdívaného tradičně (1 - omítka, 2 - cihelná příčka, 3 lepenka, 4 - zvuková izolace, 5 - vzduchová dutina) 14

15 Zdění příček Před začátkem vyzdivání příčky - zkontrolovat rovnost podkladu, prověřit - zda nemá být pod budoucí příčkou vodorovná izolace proti vlhkostí. Případné izolační pásy musí být o 300 mm širší než budoucí příčka (150 mm na každou stranu příčky). Výšku jednotlivých vrstev příčkového zdiva řešíme v souladu s vrstvami obvodového nebo nosného zdiva Ostatní zásady pro zděni příček jsou shodné se zásadami a postupy pro zdění stěn. Dále je nutné v každé druhé vrstvě v ložné spáře provést vyztužení v místě napojení příčky na zeď plochou kotvou z oceli. Kotvu ohneme do pravého úhlu a vmáčkneme do malty ložné spáry příčky a svislou část kotvy přišroubujeme pomoci vrutu a hmoždinky k napojované stěně. Příčkové zdivo se v rozích spojuje na vazbu. Mezery mezi stropem a poslední vrstvou příčky se vyplňují maltou. Pokud je příčka pod stropem, který má rozpětí větší než 3,5 m, vyplňuje se tato mezera stlačitelným materiálem, vzhledem k možnému průhybu stropu. Instalační otvory a drážky do zdiva doporučujeme provádět frézováním, aby nedocházelo ke statickému narušování zdiva. 15

16 Zděné z keramiky Novější postupy montované - sádrokarton Zděné z lehkého betonu TROCHA HISTORIE KLASICKÉ ZDĚNÉ KONSTRUKCE JSOU ZNÁMY UŽ Z OBDOBÍ. 16

17 Výroba keramických cihel a tvarovek První cihly - v Přední Asii, u Sumerů mezi řekami Eufratem a Tigridem. Nejstarší zděné domy napodobovaly rákosové chýše a lidé je stavěli z hlíny přibližně stejným způsobem jako vlaštovky svá hnízda. Teprve pak se objevil onen epochální vynález cihla. První sumerské cihly měly tvar kulatých bochníků uhnětených z hlíny na protilehlých stranách seříznutých. Byly tedy dole ploché a nahoře zaoblené (tzv. plochovypuklé). Teprve v další fázi se objevují cihly s hranami, podobně jako dnes. Nebyly však obdélníkové, jako ty dnešní, ale čtvercové Z těch už se nechalo lépe zdít. Tyto cihly byly dlouhodobě sušeny na slunci (až 2 roky). teprve pak se mohly použít. Spojovali je hlínou nebo asfaltem. Asi v první polovině 3. tisíciletí př. n. l. přišli Sumerové na to, že jejich cihly vypálením v peci získají na pevnosti a stanou se odolnějšími proti povětrnostním vlivům. Později se objevují i cihly glazované a dokonce s reliéfy, které pak po složení vytvářejí na zdi obrazce. 17

18 1. Sádrové tvárnice 2. Škvárobeton 3. Sádrokartonové příčky PŘÍČKY NOVODOBÉ 4. HERAKLIT 5. Sklobetonové příčky (LUXFER) 6. Skleněné příčky (copilitové) 7. Vápenosádrová příčka (rabicka) 8. Monolitická ŽB příčka (monierka) 9. Skříňové příčky (vestavěné skříně) 10. Shrnovací příčka (tzv. harmonika ) Materiál : klasické cihly nebo dutinové tvarovky Tloušťka mm Nevýhody : pracnost, mokrý proces (na maltu), mírně zatěžují strop, menší přesnost(vyrovnání=větší vrstva omítky) Výhody : dobrá tep. a zvuk. izol., neomezené zavěšování i těžších předmětů 18

19 -Heluz : 80 -Ytong : Porotherm : Liapor : Spojení pomocí lepidla Nevyžadují omítku = vhodný povrch pro malbu Dobrá únosnost Značná hmotnost Výhoda : přesnost Nevýhoda : sádra absorbuje vlhkost (nepoužívat mokrý proces) 19

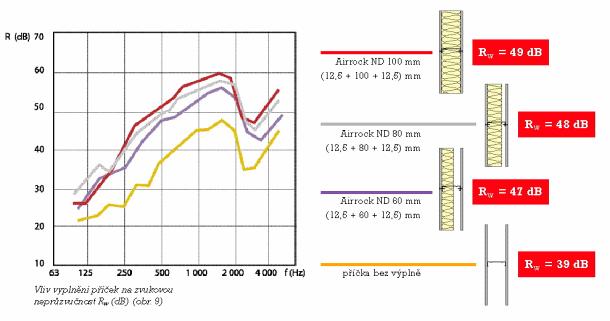

20 Nepřímo lehčená tvárnice, je třeba opatřit tep. izolací = sendvičové zdivo ISOBLOK = vícevrstvá tvarovka, skládající se z vnější plné části, tep. izol a vnitřní dutinové části Nosná kce (plechové profily, závěsy,..) Výplň (sádrokartonové desky, izolace,..) Spojovací materiály Na českém trhu jsou nejrozšířenější následující systémy Knauf, Rigips a Fermacell viz. obrázek 20

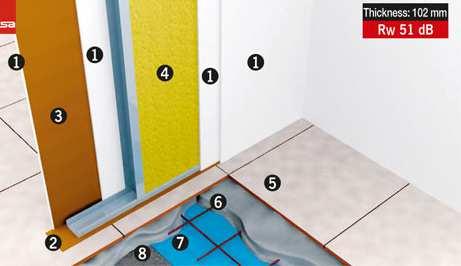

21 1. sádrokartonová deska 13 mm 2. TECSOUND S BAND TECSOUND SY minerální vata (tl.50 mm, h.15 kg/m3) 5. podlahový materiál 6. vyztužený vyrovnávací potěr 7. TEXTILEN PLUS 5 mm 8. konstrukce 1. sádrokartonová deska 13 mm 2. TECSOUND S BAND TECSOUND SY minerální vata (tl.50 mm, h.15 kg/m3) 5. podlahový materiál 6. vyztužený vyrovnávací potěr 7. TEXTILEN PLUS 5 mm 8. konstrukce 21

22 1. omítka Tloušťka: 230 mm 2. zděná stěna (tl.13 cm) 3. TECSOUND 2FT TECSOUNDS BAND minerální vlna (tl.50 mm, h.15 kg/m3) 6. sádrokartonová deska 13 mm 7. podlahový materiál 8. vyztužený vyrovnávací potěr 9. TEXSILEN PLUS 10. konstrukce 1. konstrukce 244 mm 2. omítka 3. TECSOUND FT dutina (tl.200 mm) 5. zvukově nastavitelný rošt 6. TECSOUND SY TECSOUND S BAND sádrokartonová deska 13 mm 9. zděná stěna (tl.13 cm) 10. minerální vlna (tl.50mm, h.70 kg/m3) 11. minerální vlna (tl.50 mm, h.40 kg/m3) 22

23 23

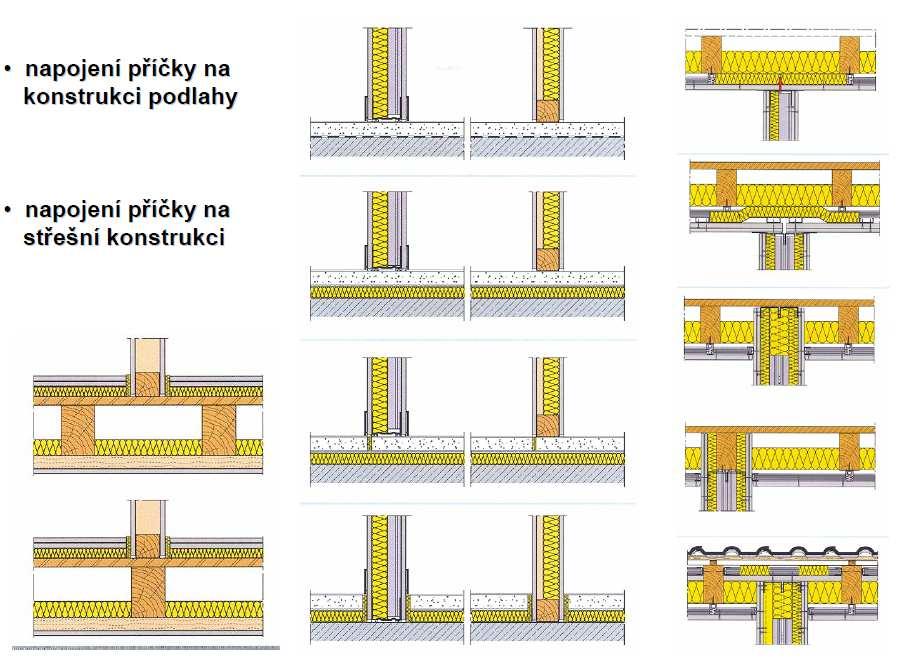

24 24

25 25

26 HS Poloviční šířka desky (mm) a Možný pohyb dilatační spáry 20 mm Označení materiálu 1 AQUAPANEL Cement Board Indoor 1b Deskové pásy AQUAPANEL Cement Board Indoor v šířkách 2 Izolační materiál 3 CW-Profil 4 Šroub AQUAPANEL Maxi 5 Schválené upevňovací prvky např. natloukací hmoždinka K 6/35 6 Izolační páska např. těsnicí páska/tmel 6 a Obvodová těsnicí páska 7 Lepená spára AQUAPANEL Fugenkleberem 9 Trvale elastická těsnicí hmota Dichtungsband 12 UW-Profil Doba trvání požární odolnosti 30 min. (EI 30) Rw,R 44 db Jednoduchá konstrukce ze stojek jednovrstvé opláštění 26

27 27

28 28

29 29

30 30

31 31

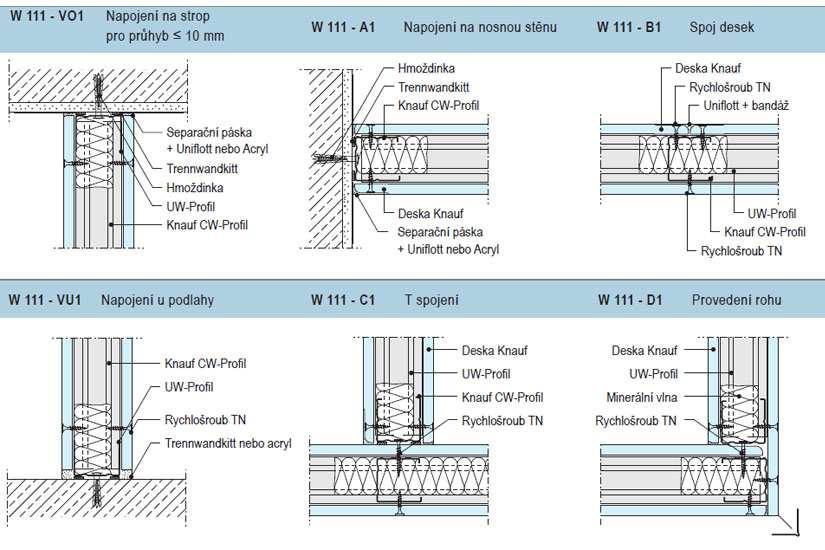

32 Dnes se nejčastěji používá sádrokartonových desek, které se osazují na rám z tenkostěnných ocelových nebo hliníkových profilů. Do prostoru rámu je možno vložit tepelnou nebo zvukovou izolaci. Lze použít i do vlhkého prostředí. Mezi nejznámější výrobce patří firmy KNAUF a RIGIPS a FERMACELL Dřevo + cement = desky ke zdění Rozměry 500x2000mm a tl. 50x100mm Spojují se maltou, zajišťují hřebíky Provádí se - jednoduché - dvojité 32

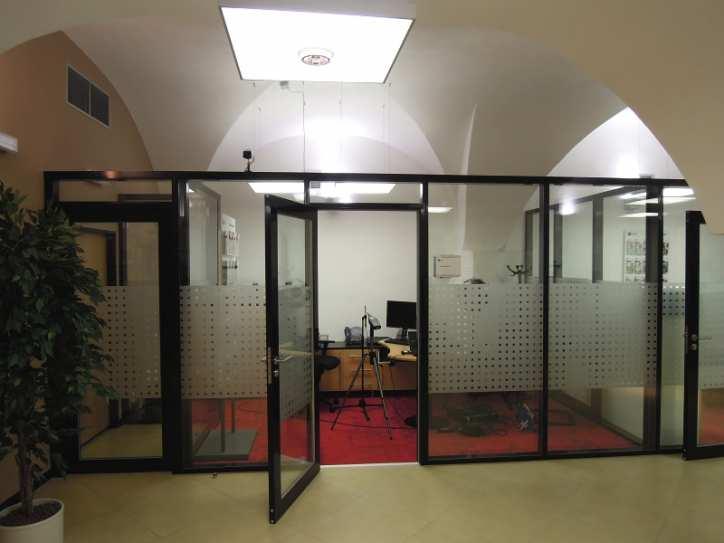

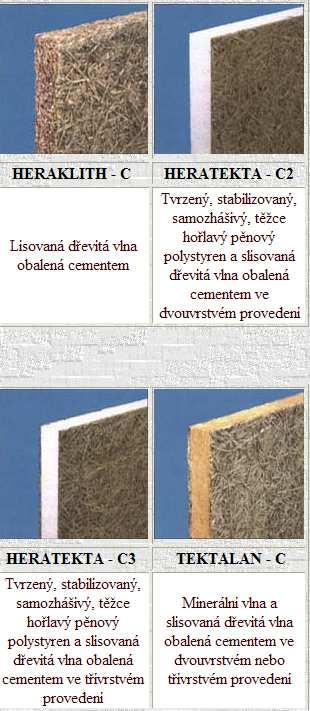

33 HERAKLIT - dřevocementové desky, které se kladly na ocelovou kostru Dnešní desky Starší typy příček PROMONTA - sádrové příčky pojené sádrovým tmelem (používaly se v hromadné bytové výstavbě) HERAKLIT - dřevocementové desky, které se kladly na ocelovou kostru CALOFRIG - příčky z křemelinových desek z dobrou opracovatelností a rychlou montáží, jen do suchých prostor 33

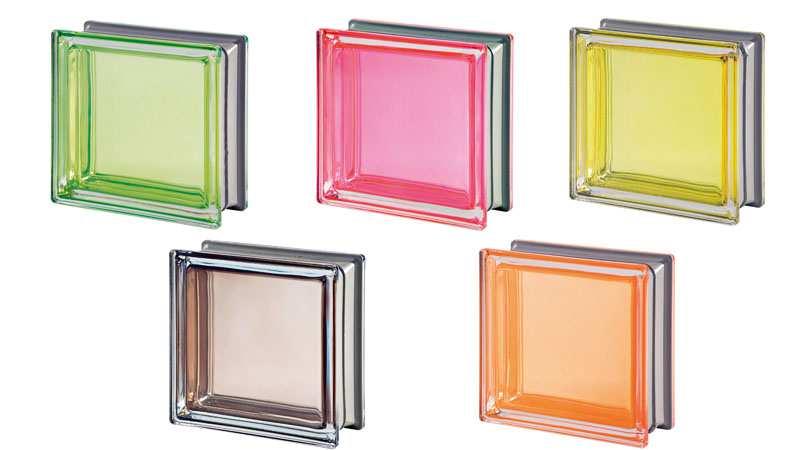

34 Skleněné příčky ze skleněných tvarovek LUXFER, spojují se MVC s vloženou výztuží od nosných kcí se příčka musí pružně oddělit vyzdívá se do předem připraveného ocel. rámu, dilatace po 12m², do spár se vkládá výztuž (ložná i styčná) prosvětlení místnosti, není průhledná, ale průsvitná materiál : - skleněné příčkovky - celoskleněné tvárnice (copilit) - skleněné stěny do rámu (plexisklo) Skleněné příčky ze skleněných tvárnic (dutých pro vnější stěny nebo plných pro vnitřní stěny) kladou se do železobetonového rámu. *** věnovat zvýšenou pozornost na deformace (možnost popraskání tvarovek)*** proto příčku provádíme až po ukončení sedání objektu. 34

35 Skleněné příčky Použití - v občanské a průmyslové výstavbě - tam, kde potřebujeme oddělit jednotlivé prostory, avšak chceme zachovat prostup světla. provádíme do obvodového železobetonového rámu, kterou kotvíme do drážky ve zdivu. při výšce příčky nad 3 m - vložit železobetonový rámeček, který rozdělí příčku po výšce. velké příčky musíme rozdělit na dilatační celky o max. ploše 12 m 2. Dnes název VITRABLOK Skleněné příčky 1 - spára s výztuží 2 - skleněná tvarovka 3 - vodorovná výztuž 4 - betonový rám 5 - omítka 6 - lepenka 35

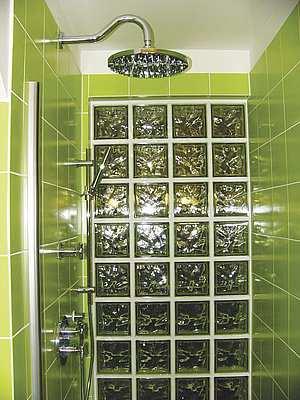

36 Skleněné příčky Skleněné příčky 36

37 Novinky & produkty: Společnost LUXFERY.net představuje novinku - svítící skleněné tvárnice X-LIGHT 3D LUXFERY.net jako první v ČR - exklusivní novinka v interiérových konstrukcích ze skleněných tvárnic X-LIGHT 3D svítící 3D tvárnice na bázi vysoce svítivých RGB LED Diod. Skleněná tvárnice X-LIGHT 3D - špičkovým designovým výrobkem - získal řadu ocenění za design - posledním oceněním je cena reddot design award za nejlepší interiérový design roku Interiérové designové skleněné tvárnice X-LIGHT 3D jsou osazeny 30 vysoce svítivými RGB LED diodami zapojených do modulu. Díky speciální konstrukci tvárnice se při rozsvícení dosahuje zcela originálního a s ničím jiným srovnatelného 3D efektu. Díky technologii RGB je samozřejmostí změna barvy osvětlení, regulace intenzity a způsobů změny barev. a veřejných prostor. Skleněné příčky Tvárnice X-LIGHT 3D se nabízejí ve dvou provedeních: provedení lesklé a provedení matné. Vzhledem ke speciální konstrukci je k tvárnicím X-LIGHT 3D dodáván i originální konstrukční systém pro realizaci ploch, příslušenství jako jsou stabilizované zdroje a ovládací RGB jednotky. Tvárnice X-LIGHT 3D najdou uplatnění především jako interiérový designový prvek navozující zcela jedinečnou světelnou atmosféru. Další oblastí je zcela jistě použití tvárnic X- LIGHT 3D je jejich osazení ve světelných stěnách panelech v restauracích, hudebních podnicích a nakonec i v interiérech komerčních 37

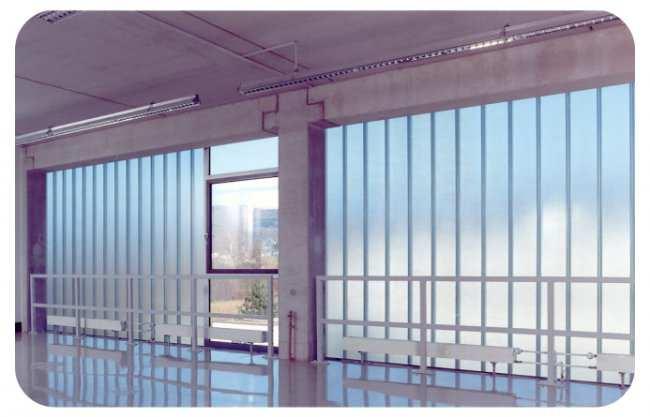

38 Skleněné příčky Skleněné příčky 38

39 Skleněné příčky 39

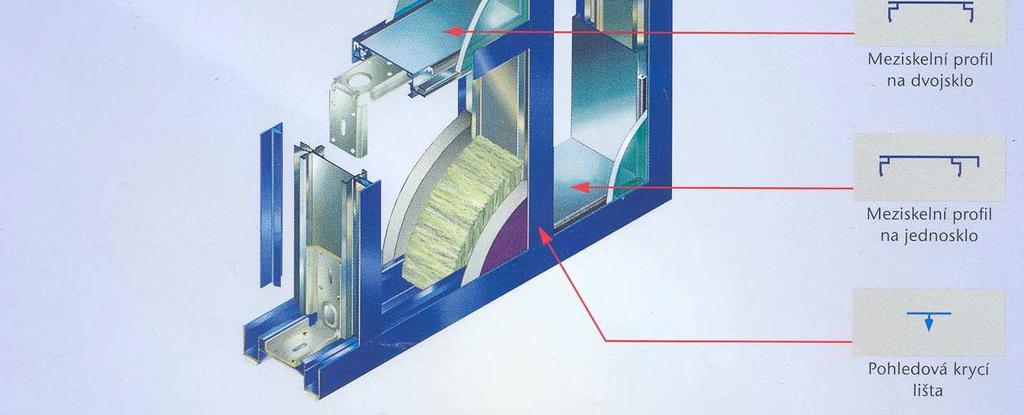

40 Skleněné příčky Skleněné příčky Skládají se z jednotlivých horizontálních dílců na celou výšku místnosti v jedné nebo ve dvou řadách Jednotlivé profily se ukládají do kotevního rámu a vzájemně jsou spojovány speciálními podložkami Mezi rámem a tvárnicí je pružná podložka 40

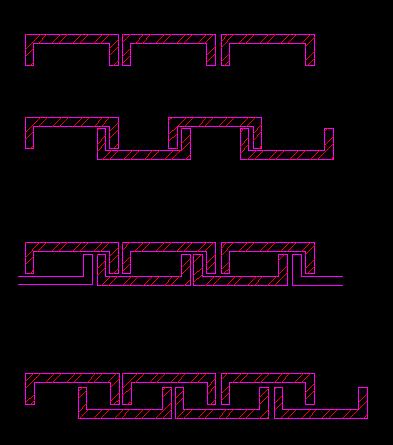

41 Skleněné příčky SCHÉMA SKLADEB COPILLIT JEDNODUCHÁ DVOJITÁ Skleněné příčky 41

42 Skleněné příčky Skleněné příčky 42

43 Celistvé příčky Nosná kce příčky je z ocel. výztuže, která je zakotvena do nosných kcí Na tuto výztuž je přikotveno rabicovo pletivo (oka 2x2 cm) Přistaví se jednostranné bednění a z druhé strany se nanáší vápenosádrová malta v tl. 5 cm Nevýhody : nehodí se do mokrého prostředí, nedají se na ní zavěšovat těžké předměty Výhoda : vyšší rychlost provádění Celistvé příčky 1 - uchycovací drát průměru 4-5 mm 2 - přichycení ke zdi skobou 3 - vázáno drátem 4 - napínací drát průměru 12 mm 5 - rabicové pletivo 6 - zdivo 43

44 dělávaly jako tenké dělící příčky mezi místnostmi nevhodné do trvale vlhkého prostředí a pro obkládání obkladačkami. nosnou kostru tvoří ocelové dráty, které tvoří čtvercovou síť ocelové dráty se musí řádně upnout mezi nosné zdi, strop i podlahu Při menších rozměrech příčky (do 10 m 2 ) stačí zachytit ocelové dráty do nosného zdiva, při větších rozměrech je nutná 50 mm hluboká rýha - na tuto kostru se přidrátuje pletivo z pozinkovaného ocelového drátu - na pletivo se nanáší dostatečně hustá vápenosádrová malta s použitím jednostranného bednění nebo i bez něho - celková tloušťka rabicové příčky je 50 mm. Celistvé příčky Celistvé příčky Příčka z monolitického betonu - moniérka Tato příčka se staví jen tehdy, má-li nést těžké zařizovací předměty, nebo v průmyslových prostorech, kde je předepsána pro svou pevnost. Její nevýhodou je, že je velmi těžká a poměrně pracná a nedají se v ní dodatečně prosekávat rýhy. Moniérka se vyztužuje sítí z ocelových drátů. Tato výztuž se zakotví do kapes ve zdivu a ke stropní konstrukci se přichytí pomocí úchytek nebo svorek a spon. Monierova příčka stará technologie pouze u rekonstrukcí 44

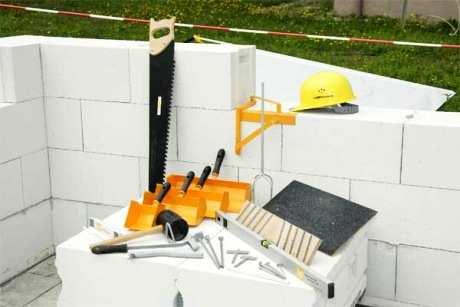

45 Materiál šetrný k přírodě výborné funkční vlastnosti pórobeton Ytong charakteristický rovněž svým ekologickým přístupem. Tvárnice se vyrábí výhradně z přírodních surovin, jako je křemičitý písek, vápno, cement a voda. Tyto suroviny tvoří velkou část zemské kůry a jsou tak prakticky nevyčerpatelné. Také jejich těžba probíhá způsobem šetrným k životnímu prostředí. Pórobeton je navíc plně recyklovatelný materiál. 45

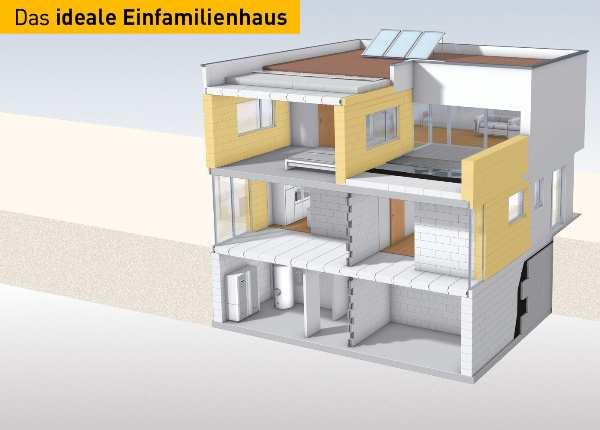

46 Zdění příček z tvárnic TP - typu B, L 46

47 DURISOL Durisol - původně izolací bednění obsahuje dřevo a beton (tmelem lepené dřevěné vlákniny), které nehoří nebo energeticky velmi efektivní DURISOL 47

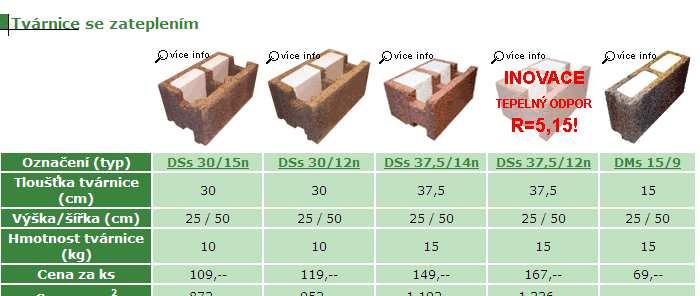

48 Tvárnice DM 15/9 Tato tvárnice nemá vnitřní tepelněizolační vložku. Je vhodná pro vnitřní nenosné příčky. DM 15/9 - normální tvárnice DURISOL 48

49 Liapor (keramické kamenivo) Liapor je velmi lehký granulát vyráběný expandováním přírodního jílu. Liapor řadí se mezi keramické hmoty (nejstarší a nejosvědčenější stavební materiál. vyšší stupeň zpracování keramické hmoty - k základním vlastnostem keramických materiálů, jako je pevnost, malá nasákavost, stálost, zdravotní nezávadnost, přistupují u Liaporu ještě další, jako např. velmi nízká objemová hmotnost a vynikající tepelně izolační schopnosti. Liapor granulovaná forma s téměř kulovitými zrny s vnitřní stejnoměrnou pórovitou strukturou a uzavřeným slinutým povrchem. granulovaná forma - aplikace Liaporu v mnoha oblastech stavebnictví, ale i v řadě dalších oborů největší část Liaporu - pro zásypy, betony a malty Liapor technicky označován jako lehké pórovité kamenivo z expandovaného jílu. 49

50 50

51 51

52 52

53 Přemístitelné příčky 53

54 54

55 AKUSTICKÁ BARIÉRA TYP 1 PRO HODNOTY DO Rw 37 db AKUSTICKÁ BARIÉRA TYP 2 PRO HODNOTY DO Rw 48 db AKUSTICKÁ BARIÉRA TYP 3 PRO HODNOTY DO Rw 59 db 55

56 56

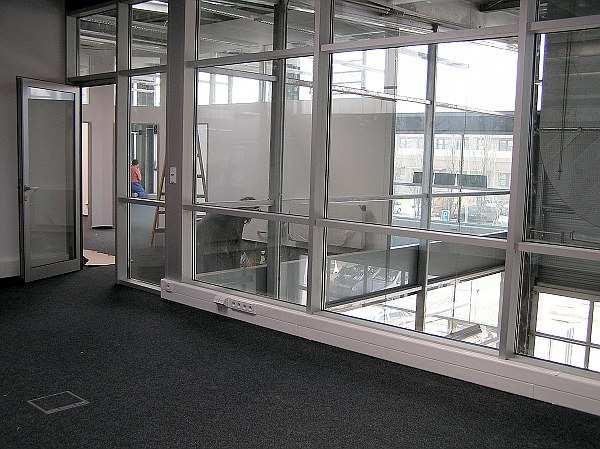

57 57

58 PŘESTAVITELNÉ CELOSKLENĚNÉ PŘÍČKY 58

59 59

60 60

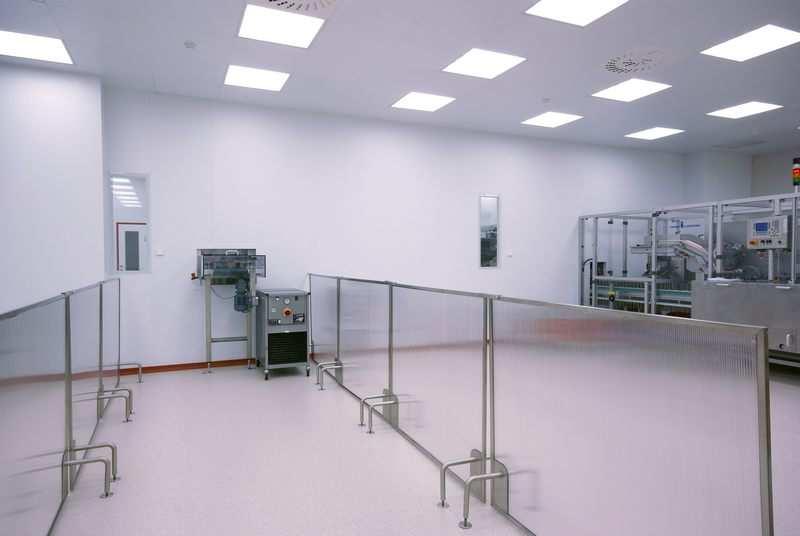

61 SANITÁRNÍ PŘÍČKY DĚLÍCÍ PŘÍČKY 61

62 62

63 PŘESTAVITELNÉ PŘÍČKY JIHLAVA KB 63

64 MOBILNÍ PŘÍČKY 64

65 YTONG YTONG je masivní a neobyčejně odolný Jedna z nejdůležitějších vlastností YTONG je veliká mechanická pevnost při malé objemové hmotnosti. Jeho rovnorodá stuktura mu dává ve všech směrech stejné vynikající vlastnosti. YTONG je po všech stránkách ekologický Pórobeton využívá nejběžnější přírodní suroviny, je k přírodě ohleduplný nejen při výrobě, dopravě a recyklaci, ale vzhledem ke svým užitným vlastnostem po celou dobu svého využití. YTONG má nejlepší tepelně-izolační vlastnosti ze všech zdících stavebních materiálů. Šetří energii a tím i výdaje na vytápění domu. V zimě akumuluje teplo, v létě je v domě příjemný chládek. YTONG je velice jednoduchý ve svém zpracování a opracování Tak umožňuje rychlou a úspornou stavbu. YTONG se zpracovává buď způsobem montáže ze stavebních elementů nebo osvědčenou metodou "lepení" (tenkovrstvé zdění). YTONG svou masivností poskytuje zvukovou izolaci odpovídající normám. To znamená, že poskytuje klidné bydlení i v oblastech silného silničního provozu. YTONG "dýchá". To znamená vysloveně zdravé a příjemné klima v domě. Optimálně reguluje vlhkost a rozdíl teplot. YTONG je nehořlavý Tím garantuje nejvyšší protipožární ochranu a činí tak další nákladná opatření přebytečnými. 65
