1 STŘEDNÍ ŠKOLA STAVEBNÍ JIHLAVA SADA 1 ZÁKLADNÍ KONSTRUKČNÍ PRVKY STAVEB PS 16. PŘÍČKY - POŽADAVKY,ROZDĚLENÍ DIGITÁLNÍ UČEBNÍ MATERIÁL PROJEKTU: SŠS JIHLAVA ŠABLONY REGISTRAČNÍ ČÍSLO PROJEKTU:CZ.1.09/1.5.00/ ŠABLONA: III/2 - INOVACE A ZKVALITNĚNÍ VÝUKY JANA SVOBODOVÁ, ING 2012 PROSTŘEDNICTVÍM ICT PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY

2 5. PŘÍČKY NENOSNÁ DESKOVÁ KONSTRUKCE, DĚLÍ PROSTOR NA MÍSTNOSTI. POŽADAVKY DLE PROVOZNÍCH POTŘEB A OKOLNÍCH VLIVŮ MECHANICKÁ ZÁBRANA OPTICKÉ DĚLENÍ PROSTORU AKUSTICKÁ BARIÉRA TEPELNĚ- IZOLAČNÍ CLONA / PŘÍČKY ROZDĚLUJÍ PROSTOR S RŮZNÝM TEPLOTNÍM REŽIMEM/ POŽADAVKY NA POŽÁRNÍ ODOLNOST PAROTĚSNOST / SAUNY / ODOLNOST PROTI ŠKODLIVÉMU ZÁŘENÍ / RENGENOVÁ PRACOVIŠTĚ / 1 PŘÍMÝ PŘENOS ZVUKU 2 NEPŘÍMÝ PŘENOS ZVUKU BOČNÍMI STĚNAMI 3 NEPŘÍMÝ PŘENOS ZVUKU Z BOČNÍCH STĚN 4 NEPŘÍMÝ PŘENOS ZVUKU Z PŘÍČKY DO BOČNÍCH STĚN

3 PODLE KONSTRUKCE CELISTVÉ / Z JEDNÉ VRSTVY STEJNORODÉHO MATERIÁLU / DVOJITÉ / ZE DVOU DÍLČÍCH STĚN ODDĚLENÝCH SOUVISLOU VZDUCHOVOU MEZEROU / KOMBINOVANÉ / JEDNODUCHÁ STĚNA S PŘEDSTĚNOU JEDNOSTRANOU NEBO OBOUSTRANOU SKŘÍŇOVÉ / NÁBYTKOVÁ SESTAVA /

4 PODLE MOŽNOSTI PŘEMÍSTĚNÍ PEVNÉ / REALIZUJÍ SE NA STROP PŘED PODLAHOU,ODSTRAŇUJÍ SE DEMOLICÍ / PŘEMÍSTITELNÉ /SESTAVENÉ Z DÍLCŮ,KTERÉ SE MONTUJÍ PO OMÍTKÁCH NA HOTOVOU PODLAHU ALZE JE BEZ POŠKOZENÍ DEMONTOVAT A PŘEMÍSTIT / POHYBLIVÉ / KOMPLEXNÍ HOTOVÝ VÝROBEK,JEHOŽ KCE UMOŽŇUJE DOČASNOU DISPOZIČNÍ ZMĚNU MÍSTNOSTI o POSUVNÉ o SKLÁDACÍ o HARMONIKOVÉ

5 Z HLEDISKA PŘENÁŠENÍ ZATÍŽENÍ DO NOSNÝCH KONSTRUKCÍ BUDOVY PŘÍČKY ULOŽENÉ NA SPODNÍM STROPU ZAVĚŠENÉ DO HORNÍHO STROPU VZEPŘENÉ MEZI BOČNÍ STĚNY KOMBINOVANĚ ULOŽENÉ ČÁSTEČNĚ VZEPŘENÉ

6 PODLE VÝŠKY ROZDĚLUJEME PŘÍČKY NA CELOU / SVĚTLOU / VÝŠKU MÍSTNOSTI SE SNÍŽENOU VÝŠKOU / SPRCHOVÉ, ZÁCHODOVÉ, PŘEVLÉKACÍ KABINY- VĚTRÁNÍ MÍSTNOSTÍ / PŘESTAVITELNÁ, NÍZKÁ NÁBYTKOVÉHO TYPU PARAVÁN PODLE TECHNOLOGIE PROVÁDĚNÍ ZDĚNÉ MONOLITICKÉ MONTOVANÉ KOMBINOVANÉ

7 ZDĚNÉ PŘÍČKY

8 ZDĚNÁ PŘÍČKA ZE SKLOBETONOVÝCH TVÁRNIC SE NAZÝVÁ SKLOBETONOVÁ PŘÍČKA / LUXFERY,VITRABLOKY/ ZDÍ SE NA TZV. STŘIH, SPOJOVÁNÍ POMOCÍ POLOSUCHÉ CEMENTOVÉ MALTY DO SPAR SE VKLÁDÁ VÝZTUŽ,KTERÁ SE KOTVÍ DO OBVODOVÉHO RÁMU OBVODOVÝ RÁM JE OD OKOLNÍ KCE ODDĚLEN DILATAČNÍ SPÁROU / ZABRÁNĚNÍ VLIVU TEPELNÉ ROZTAŽNOSTI A PRŮHYBU STROPU / PRO PRACNOU REALIZACI SE NĚKDY NAHRAZUJE MONTOVANÝMI PŘÍČKAMI Z PROFILOVANÉHO SKLA NEBO KOMŮRKOVÝCH POLYKARBONÁTOVÝCH DESEK

9 MONOLITICKÉ PŘÍČKY / Z DŮVODU VĚTŠÍ PRACNOSTI SE NAVRHUJÍ VYJÍMEČNĚ / O MONIEROVA PŘÍČKA PO VYNÁLEZCI ŽELEZOBETONU / J.MONIER * / BETONOVÁ SMĚS SE DUSÁ DO BEDNĚNÍ S VÝZTUŽÍ JOSEPS MONIER Pařížský zahradník Joseph Monier, se narodil na jihu Francie v Saint-Quentin de Poterie 8. listopadu Kolem třicítky našel v Paříži místo jako zahradník a na konci 60. let experimentoval s betonovými květináči, které mu však mrazem praskaly. Aby tomu zabránil, použil při jejich výrobě někdy před r drátěného pletiva. R získal patent na výrobu nádob a nádrží z železných drátů a cementu pro zahradnické účely. A pak už následoval jeden patent za druhým. Armované trubky (1868), železobetonové desky (1868), dále mosty a klenby, železniční pražce a řada dalších. Když Monier v roce 1906 zemřel, byl už jeho systém uznávanou technologií.

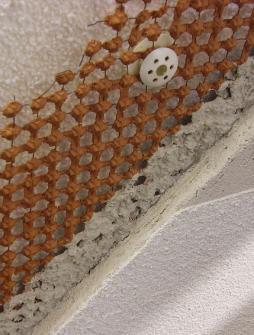

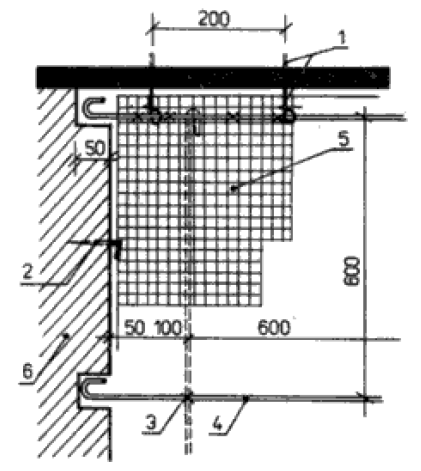

10 O RABITZOVA VÁPENOSÁDROVÁ PŘÍČKA PROVÁDÍ SE BEZ BEDNĚNÍ NA ZÁKLADNÍ NAPNUTOU VÝZTUŽ JE PŘIPEVNĚNO PLETIVO, KTERÉ SE OBOUSTRANNĚ OMÍTÁ VÁPENOSÁDROVOU OMÍTKOU PŘÍČKA NENÍ VHODNÁ DO VLHKÉHO PROSTŘEDÍ JEJÍ TLOUŠŤKA JE MM RABITZOVO PLETIVO-POZINKOVANÉ DRÁTĚNÉ PLETIVO, SÍLA DRÁTU AŽ 1 MM, SVĚTLOST OČEK 10X10 MM

11 Zdroje: Literatura: Moderní stavitelství pro školu a praxi, H.Nestle a kol., Praha 2005 Pozemní stavitelství I., V. Hájek a kol., Praha 1995 Pozemní stavitelství v kresbách pro 1.až 4.ročník SPŠ stavebních J. Novotný, J.Michálek, Praha 2006 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Jana Svobodová Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
