Ing. Petr Cikrle, Ph.D., Ing. Dalibor Kocáb ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu
|
|
|
- Přemysl Otakar Esterka
- před 9 lety
- Počet zobrazení:
Transkript

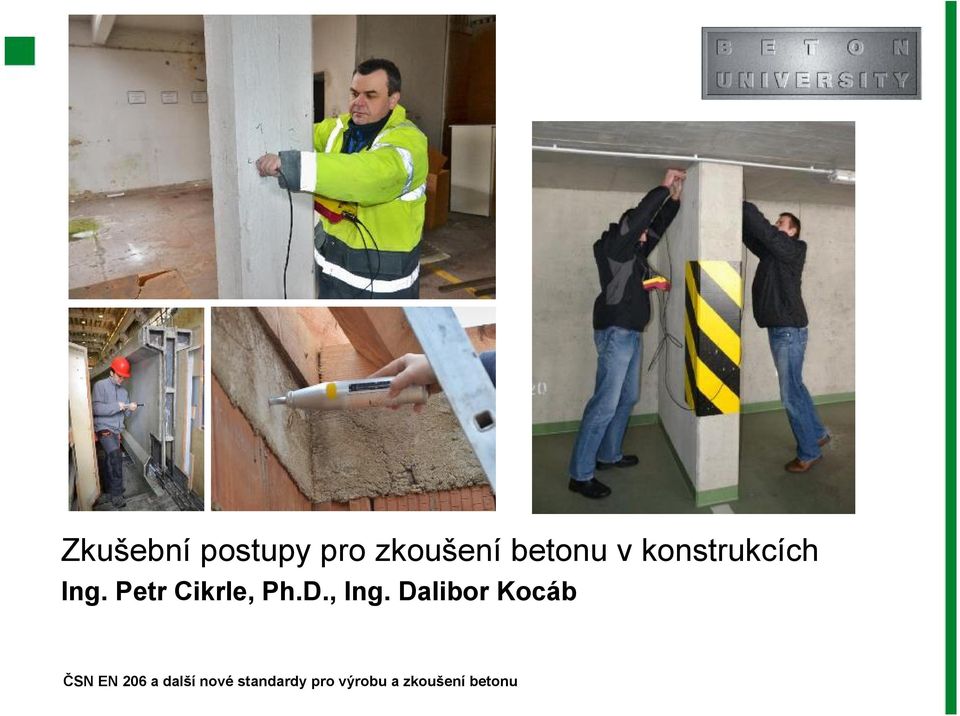

1 Zkušební postupy pro zkoušení betonu v konstrukcích Ing. Petr Cikrle, Ph.D., Ing. Dalibor Kocáb

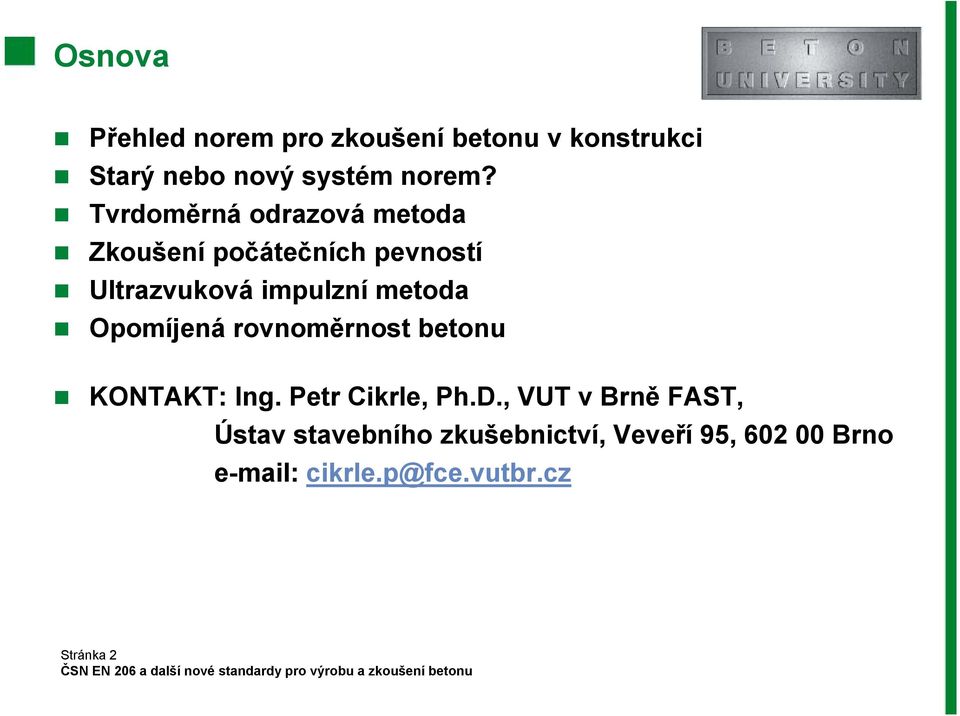

2 Osnova Přehled norem pro zkoušení betonu v konstrukci Starý nebo nový systém norem? Tvrdoměrná odrazová metoda Zkoušení počátečních pevností Ultrazvuková impulzní metoda Opomíjená rovnoměrnost betonu KONTAKT: Ing. Petr Cikrle, Ph.D., VUT v Brně FAST, Ústav stavebního zkušebnictví, Veveří 95, Brno cikrle.p@fce.vutbr.cz Stránka 2

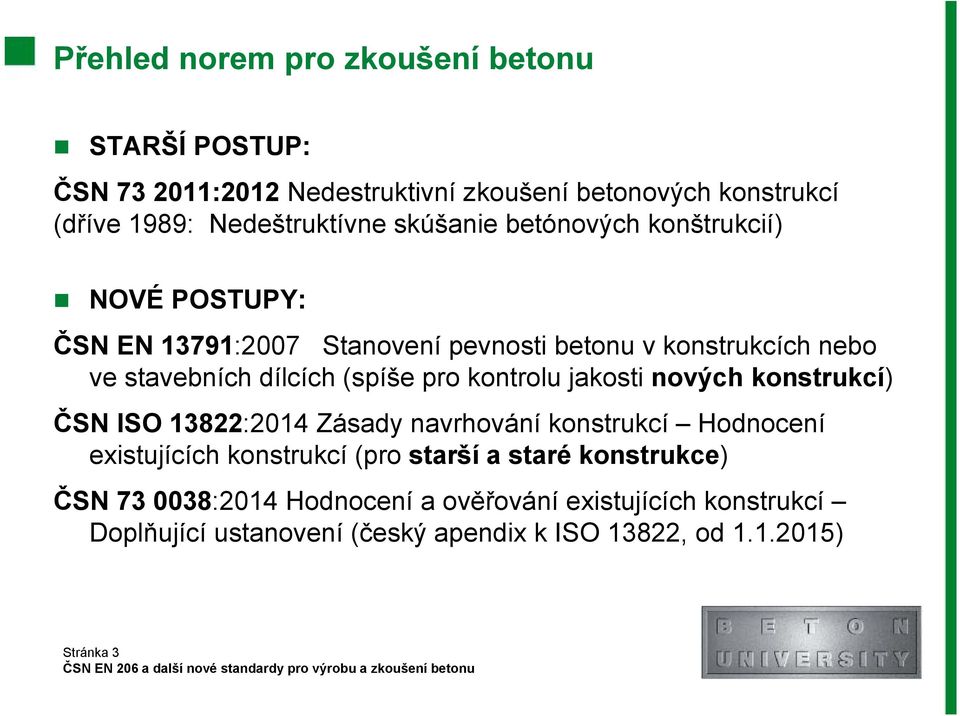

3 Přehled norem pro zkoušení betonu STARŠÍ POSTUP: ČSN :2012 Nedestruktivní zkoušení betonových konstrukcí (dříve 1989: Nedeštruktívne skúšanie betónových konštrukcií) NOVÉ POSTUPY: ČSN EN 13791:2007 Stanovení pevnosti betonu v konstrukcích nebo ve stavebních dílcích (spíše pro kontrolu jakosti nových konstrukcí) ČSN ISO 13822:2014 Zásady navrhování konstrukcí Hodnocení existujících konstrukcí (pro starší a staré konstrukce) ČSN :2014 Hodnocení a ověřování existujících konstrukcí Doplňující ustanovení (český apendix k ISO 13822, od ) Stránka 3

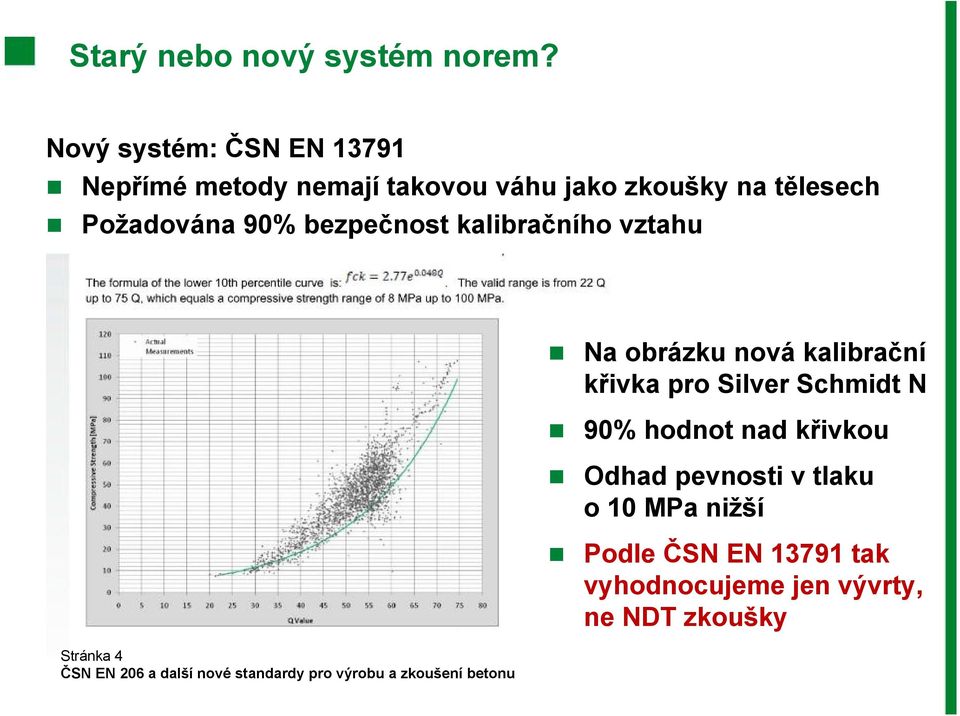

4 Starý nebo nový systém norem? Nový systém: ČSN EN Nepřímé metody nemají takovou váhu jako zkoušky na tělesech Požadována 90% bezpečnost kalibračního vztahu Stránka 4 Na obrázku nová kalibrační křivka pro Silver Schmidt N 90% hodnot nad křivkou Odhad pevnosti v tlaku o 10 MPa nižší Podle ČSN EN tak vyhodnocujeme jen vývrty, ne NDT zkoušky

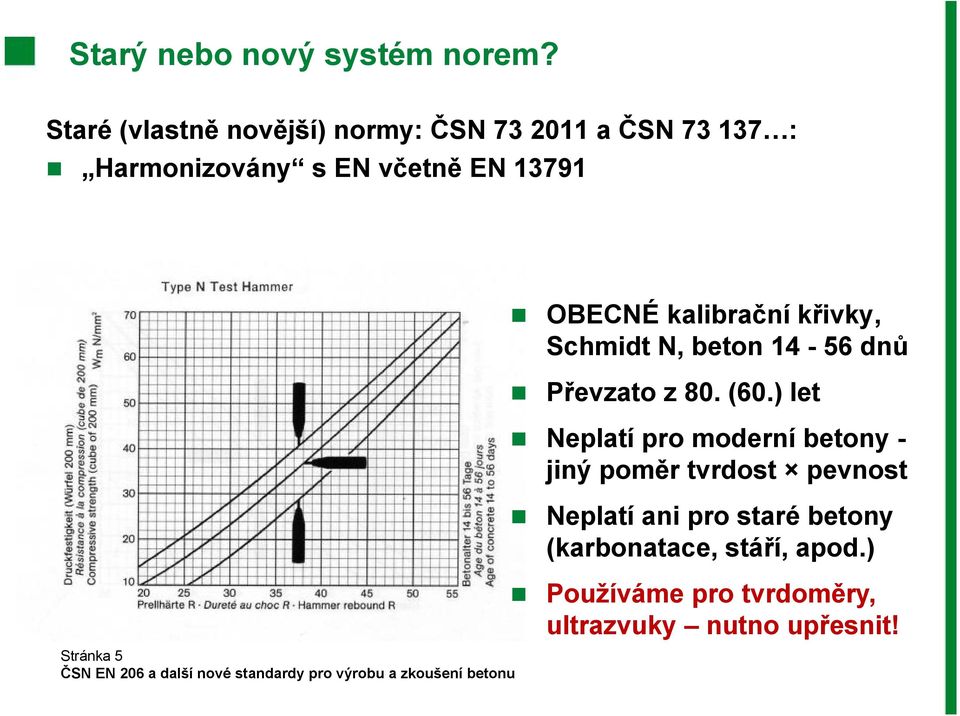

5 Starý nebo nový systém norem? Staré (vlastně novější) normy: ČSN a ČSN : Harmonizovány s EN včetně EN Stránka 5 OBECNÉ kalibrační křivky, Schmidt N, beton dnů Převzato z 80. (60.) let Neplatí pro moderní betony - jiný poměr tvrdost pevnost Neplatí ani pro staré betony (karbonatace, stáří, apod.) Používáme pro tvrdoměry, ultrazvuky nutno upřesnit!
6 Tvrdoměrná odrazová metoda Podle ČSN Po upřesnění na úrovni krychelných zkoušek Upřesnění současně zkouška NDT i DT Součinitel upřesnění : n i 1 n i 1 f f bi bei n i 1 n i 1 f destruktivní f nedestruktivní f bi, je pevnost v tlaku stanovená na tělesech (krychelná pevnost); f bei je pevnost v tlaku s nezaručenou přesností, stanovená na témže vzorku nedestruktivně; Stránka 6
7 Počty zkušebních míst, těles podle ČSN Počet NDT zkoušek dle objemu Min. 16 míst Počet zkoušek na upřesnění Nový beton min. 9 těles Beton v konstrukci 3-9 vývrtů Větší objem - vyšší počet, 72 i více» 3 (málo)» 6 (lepší)» 9 Stránka 7

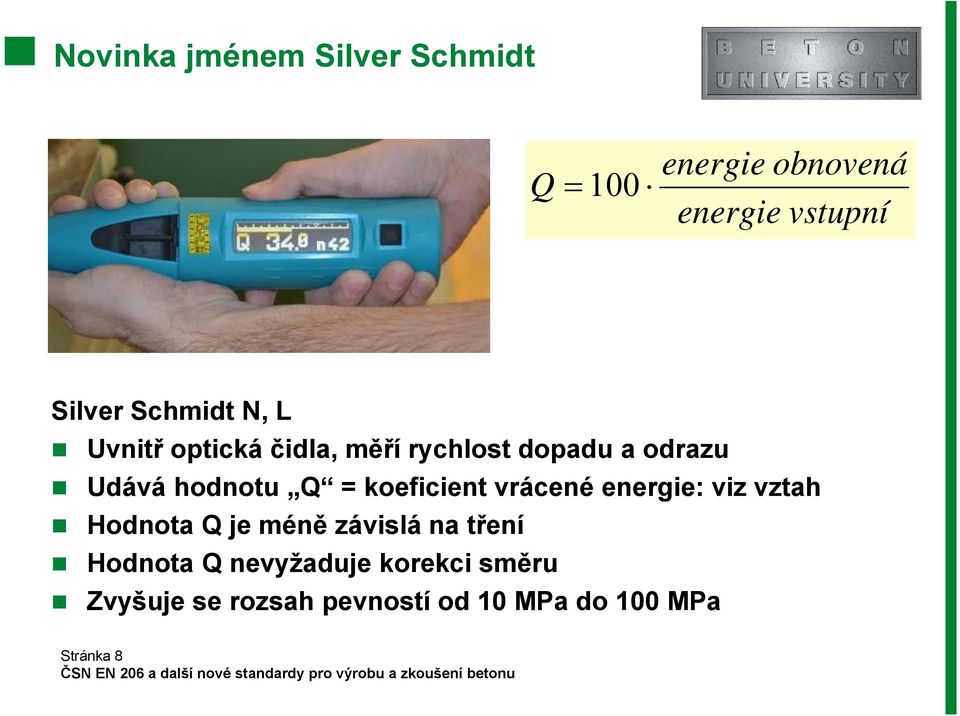

8 Novinka jménem Silver Schmidt Q 100 energie obnovená energie vstupní Silver Schmidt N, L Uvnitř optická čidla, měří rychlost dopadu a odrazu Udává hodnotu Q = koeficient vrácené energie: viz vztah Hodnota Q je méně závislá na tření Hodnota Q nevyžaduje korekci směru Zvyšuje se rozsah pevností od 10 MPa do 100 MPa Stránka 8
9 Zkoušení počátečních pevností Silver Schmidt L s hřibovitým nástavcem pro odbedňovací pevnosti Rozsah měření od 5 MPa do 30 MPa Přesnější v dolní oblasti kalibračního vztahu (5-20 MPa) Proceq: f c = 0,0108 Q 2 +0,2236 Q [MPa] ÚSZK: f c = 0,0047 Q 2 +0,7054 Q+4,987 [MPa] Stránka 9
10 Zkoušení počátečních pevností Silver Schmidt LM y = 0,0047x 2 + 0,7054x 4,9869 R² = 0,9643 f c,cube [MPa] f c = 10 MPa Q = Q[ ] ÚSZK Brno Proceq Stránka 10
![0,9643 f c,cube [MPa] 20 15 10 5 0 f c = 10 MPa Q](/docs-images/45/21212707/images/page_10.jpg "= 18 10 15 20 25 30 35 40 Q[ ] ÚSZK Brno Proceq")
11 Ultrazvuková impulsní metoda podle ČSN EN nebo ČSN ve stavebnictví kmitočty od 20 do 500 khz, Z rychlost impulsu z rychlosti se počítá modul pružnosti i jiné vl. Způsoby prozvučování: Průchodová metoda se dvěma sondami Odrazová metoda s jednou sondou Stránka 11
12 S ultrazvukem do terénu S ultrazvukem na tloušťky a na dutiny: Nový PUNDIT PL-200PE s odrazovou sondou Měření tloušťky konstrukce (do 1 m), odraz na dutinách Stránka 12
13 Ultrazvuková impulsní metoda Stanovení dynamického modulu pružnosti E cu : E cu D v 2 1 L 2 k D je objemová hmotnost v L je rychlost šíření impulzů UZ vlnění k je součinitel rozměrnosti Přepočet na statický modul pružnosti E c : E c E u cu u je zmenšovací součinitel, např. v ČSN Platí přibližně u = 0,62 (hodně špatné bet.) až 0,90 (výborné bet.) Stránka 13
14 S ultrazvukem do terénu Stanovení modulu pružnosti betonu in situ: Mostní pilíře, C 30/37 Stanovení E cu z UZ měření Přepočet na E c. Tab. Modul pružnosti betonu pilířů opěr C 30/37 Zkušební místo rychlost UZ dyn. modul pružnosti zmenšovací součinitel stat. modul pružnosti v L [m/s] E cu [GPa] u E c [GPa] OP 0 - A ,6 0,83 33,7 OP 0 - B ,6 0,83 34,5 OP 4 - A ,5 0,83 33,6 OP 4 - B ,2 0,83 35,9 Průměr ,5 34,4 Minimum ,5 33,6 Stránka 14
15 Opomíjená rovnoměrnost betonu Vynikající pro stanovení rovnoměrnosti betonu: Beton C 30/37 Neprovzdušněný beton - sednutí kužele 200 mm (S4) - D = 2340 kg/m 3 -A c = 2,2 až 2,3 % -ROVNOMĚRNÝ (V x = 1,0 %) Provzdušněný beton - sednutí kužele 115 mm (S3) - D = 2190 kg/m 3 -A c = 9,5 až 10,0 % (záměrně vysoké provzdušnění) -NEROVNOMĚRNÝ (V x = 5,7 %) Stránka 15
16 Opomíjená rovnoměrnost betonu Vynikající pro stanovení rovnoměrnosti betonu: Rovnoměrnost podle variačního součinitele V x (ČSN ) Znázornění kvality betonu pomocí izovel Neprovzdušněný / provzdušněný beton (měřeno na kvádrech)
17 Závěr Zkoušení betonu v konstrukcích jiné než na tělesech z forem Důraz na nedestruktivní (nepřímé) zkoušky NDT zkoušky nutné upřesnit stačí několik těles Tvrdoměry stále nejrozšířenější metoda, zajímavé novinky Ultrazvuk opomíjený, vynikající na rovnoměrnost, modul pruž. Stránka 17
18 Děkujeme za pozornost... Stránka 18
