1 DT - Výhybkárna a strojírna, a.s. Dolní 3137/100, Prostějov, Česká republika dt@dtvs.cz EN ISO 9001 EN ISO EN ISO OHSAS /2013 Manuál k provozování a údržbě jednoduché srdcovky s pohyblivým hrotem srdcovky (PHS) 2. vydání

2 Název: Manuál k provozování a údržbě jednoduché srdcovky s pohyblivým hrotem srdcovky (PHS) Datum vydání: Počet stran: 20 Výrobce srdcovky a vydavatel tohoto manuálu: DT - Výhybkárna a strojírna, a.s. (dále jen výrobce) Schválil: Ing, Jiří Havlík Technický ředitel DT - Výhybkárna a strojírna, a.s., 2018 Tento manuál je chráněn copyrightem. Všechna práva jsou vyhrazena. Manuál ani žádnou část jeho textu nelze reprodukovat nebo převádět do digitální, popř. i jiné podoby, a to jakoukoliv reprodukční či jinou zobrazovací technologií bez písemného souhlasu výrobce. Práva jakékoliv reprodukce ve sdělovacích prostředcích pomocí internetu nebo jiné technologie se stejným účinkem a ve výukových programech jsou rovněž vyhrazena. Stránka 2 z 20

3 Obsah: 1 Všeobecně Přehled nejdůležitějších symbolů Adresa výrobce Kontaktní formulář pro technickou podporu prodeje Váš názor Technická specifikace, popis srdcovky Základní technické údaje Popis srdcovky s PHS Bezpečnostní pokyny Příprava srdcovky s PHS k použití Identifikace srdcovky s PHS Obecné podmínky pro manipulaci a pokládku Způsoby přepravy srdcovkové části Předmontáž srdcovky s PHS na montážní základně Pokládka srdcovkové části srdcovky s PHS ve smontovaném stavu Montáž srdcovky s PHS v ose koleje Podbíjení Vevaření do bezstykové koleje Bezpečný provoz / mezní provozní odchylky a tolerance Údržba a opravy srdcovky s PHS Bezpečnost a ochrana zdraví při práci, ekologie Posouzení rizik spojených s oblastí bezpečnosti a ochrany zdraví při práci Posouzení rizik spojených s dopadem na pracovní a životní prostředí Přehled použitých a souvisejících norem Seznam příloh Stránka 3 z 20

4 1 Všeobecně Tento manuál obsahuje informace o konstrukci jednoduché srdcovky s pohyblivým hrotem srdcovky, požadavky k její instalaci a provozování, včetně údržby. Je závazný pro všechny osoby, které na výše jmenované srdcovce vykonávají činnosti dále specifikované. Výrobce nenese žádnou odpovědnost za činnosti a jejich následky vykonávané odlišným způsobem a důrazně upozorňuje, že nerespektování ustanovení tohoto manuálu může být příčinou zamítnutí reklamace, včetně možného vymáhání s tím souvisejících náhrad škod. Před započetím jakékoliv práce na srdcovce se musí příslušní pracovníci řádně seznámit s pokyny uvedenými v tomto manuálu Přehled nejdůležitějších symbolů V tomto dokumentu jsou zahrnuty tři kategorie bezpečnostních pokynů: N E B E Z P EČÍ! Přehlédnutí těchto instrukcí může způsobit ztrátu života. V A R O V Á N Í! Přehlédnutí instrukcí může zapříčinit vážné poranění nebo značné poškození zařízení. U P O Z O R NĚNÍ! Přehlédnutí instrukcí může zapříčinit poškození zařízení nebo zranění. Stránka 4 z 20

5 1.2. Adresa výrobce DT - Výhybkárna a strojírna, a.s. Dolní 3137/ Prostějov Česká republika Kontakty na pracovníky zajišťující servis jsou uvedeny na internetových stránkách DT - Výhybkárna a strojírna, a.s.: Stránka 5 z 20

6 1.3. Kontaktní formulář pro technickou podporu prodeje Váš názor Firma DT Výhybkárna a strojírna, a.s. ráda obdrží zpětnou vazbu od svých zákazníků, zejména Vaše připomínky, náměty a zkušenosti s výrobkem získané při jeho provozování. Zašlete nám, prosím kopii tohoto formuláře na adresu: DT - Výhybkárna a strojírna, a.s. Dolní 3137/ Prostějov Česká republika nebo je možné využít formulář, který je k dispozici na internetových stránkách DT - Výhybkárna a strojírna, a.s.: Připomínky, náměty a zkušenosti: Jméno: Organizace:.. Kontakt (telefon, ): Stránka 6 z 20

7 2 Technická specifikace, popis srdcovky s pohyblivým hrotem srdcovky 2.1. Základní technické údaje Materiál srdcovky s pohyblivým hrotem srdcovky: Provedení rámu z kolejnic: Profil křídlové kolejnice 60E2, hrot 60E2A2 a 60E2, jakost kolejnic R260. V případě požadavku zákazníka je možné zvýšit kvalitu kolejnic tepelným zpracováním, nebo použitím vyšší jakosti kolejnic. Konstrukce: Srdcovka s pohyblivým hrotem Geometrie: dle požadavku zákazníka a výrobních možností Dále jen "srdcovka s PHS" 2.2. Popis srdcovky s PHS Jednoduchá srdcovka s PHS má následující konstrukční řešení (Obrázek 1). Hlavní (pozice 1) a příložný (pozice 2) hrot jsou z kolejnicového profilu 60E2A2 respektive 60E2. Pohyblivé hroty jsou vloženy v rámu, který je tvořen křídlovými kolejnicemi (pozice 3). Vzájemný podélný posun hrotů je kompenzován dilatací (pozice 4), která je umístěna v příložném hrotu. Oblast pevně uchycených hrotů (kořen srdcovky s PHS pozice 5) je vyztužena pomocí sady vložek, které zachycují síly z bezstykové koleje. Mezi hroty a křídlovými kolejnicemi jsou hrotové opěrky (pozice 6), které zajišťují směrovou polohu hrotu. Vzhledem k tomu, že srdcovka s PHS zajišťuje nepřerušenou pojížděnou hranu v oblasti srdcovky s PHS, není třeba použití přídržnic. Standardní jakost kolejnicové oceli R260 lze v případě požadavku, v oblasti přechodu kola z křídlových kolejnic na hrot a naopak, nebo v celé délce srdcovky s PHS zvýšit tepelným zpracováním nebo použít kolejnice vyšší jakosti. Srdcovka s PHS je vybavena dalšími přídavnými zařízeními, např. stabilizátorem, válečkovými stoličkami, apod. Návod na montáž, provoz a údržbu těchto zařízení je uveden v samostatných dokumentech. Srdcovka s PHS je konstrukčně upravena pro montáž elektrického ohřevu (EOV). Stránka 7 z 20

8 Obrázek 1 Srdcovka s PHS s rámem z kolejnic Pro usnadnění montáže, pokládky a kontrolu polohy v trati je na křídlových kolejnicích v místě začátku hlavního hrotu vyražen důlčík (Obrázek 2), nejedná se však o matematický bod křížení (MBK). Obrázek 2 Označení začátku hlavního hrotu Stránka 8 z 20

9 3 Bezpečnostní pokyny Práce na srdcovce s PHS smí provádět pouze osoba, která byla seznámena s obsahem tohoto manuálu. Při veškerých činnostech prováděných na srdcovce s PHS je vedoucí prací povinen zajistit bezpečnost pracovníků. Pro manipulaci se srdcovkou s PHS je nutné používat pouze vhodné zdvihací zařízení s deklarovanou nosností, více viz kapitola 4.3 a 6.1. Při údržbě srdcovky s PHS je nutné vždy používat osobní ochranné pracovní prostředky pro zabránění poranění pracovníků a k zajištění ochrany jejich zdraví při práci. 4 Příprava srdcovky s PHS k použití 4.1. Identifikace srdcovky s PHS Označení srdcovek s PHS je uvedeno v TPD nebo je řešeno po dohodě s odběratelem. Srdcovka s PHS Na jedné z křídlových kolejnic je upevněn štítek, na kterém je uvedeno přesné označení srdcovky s PHS (geometrie), výrobní číslo, rok výroby, značka technické kontroly výrobce a značka kontrolora kvality uživatele. Kolejnice ( hlavní hrot, příložný hrot, křídlové kolejnice) Na stojině vyraženo číslo tavby Obecné podmínky pro manipulaci a pokládku V procesu logistiky (dopravy, manipulace, pokládky a instalace srdcovek s PHS) musí být zajištěno, aby nenastaly žádné nepřípustné průhyby a kroucení srdcovky s PHS. Průhyby a kroucení je třeba redukovat na minimum vhodnými vázacími a transportními prostředky, při zvedání za kolejnici musí být použita ocelová nebo textilní lana. V procesu logistiky musí být hrot zapáskován ke křídlové kolejnici, aby byl vyloučen jeho pohyb. Manipulace se srdcovkou s PHS je možná pouze za použití přepravních nosníků nebo transportního trámce. Při pokládce celé srdcovkové části výhybky s PHS musí být zajištěn dostatečný počet úvazů dle tvaru výhybky, použitého manipulačního prostředku a způsobu montáže, aby nedošlo k poškození či trvalé deformaci srdcovky s PHS. Za manipulaci dle zpracovaného technologického postupu je zodpovědný zhotovitel. Po pokládce a kompletaci srdcovkové části výhybky s PHS je nutno, při případném pojezdu vozidel stavby přes srdcovku s PHS, zajistit přestavení a zajištění pohyblivého hrotu srdcovky do příslušného směru pojíždění, aby nedošlo k poškození hrotu nebo celé srdcovky! Stránka 9 z 20

10 4.3. Způsoby přepravy srdcovkové části Přeprava celé srdcovkové části ve smontovaném stavu Pro přepravu je použit speciální vagón ZPV-01 (nebo podobný) v naklopeném stavu. Nosnost tohoto vozu v naklopeném stavu je 28 t, což umožňuje přepravu celé srdcovkové části až do geometrie 1:26, včetně (Obrázek 3). Obrázek 3 Speciální vagón ZPV Přeprava srdcovkové části v demontovaném stavu Vlastní srdcovka s PHS je přepravována s přepravními nosníky (Obrázek 4) nebo v transportním trámci (Obrázek 5), který chrání srdcovku s PHS před poškozením v průběhu manipulace. Srdcovku s PHS lze vázat pouze za přepravní nosníky nebo transportní trámec, tyto díly lze ze srdcovky s PHS demontovat až po jejím konečném ustavení při montáži na montážní základně nebo v ose koleje. Pražce a vnější pojížděné kolejnice jsou přepravovány samostatně. Obrázek 4 Příklad dodávky na přepravních nosnících Stránka 10 z 20

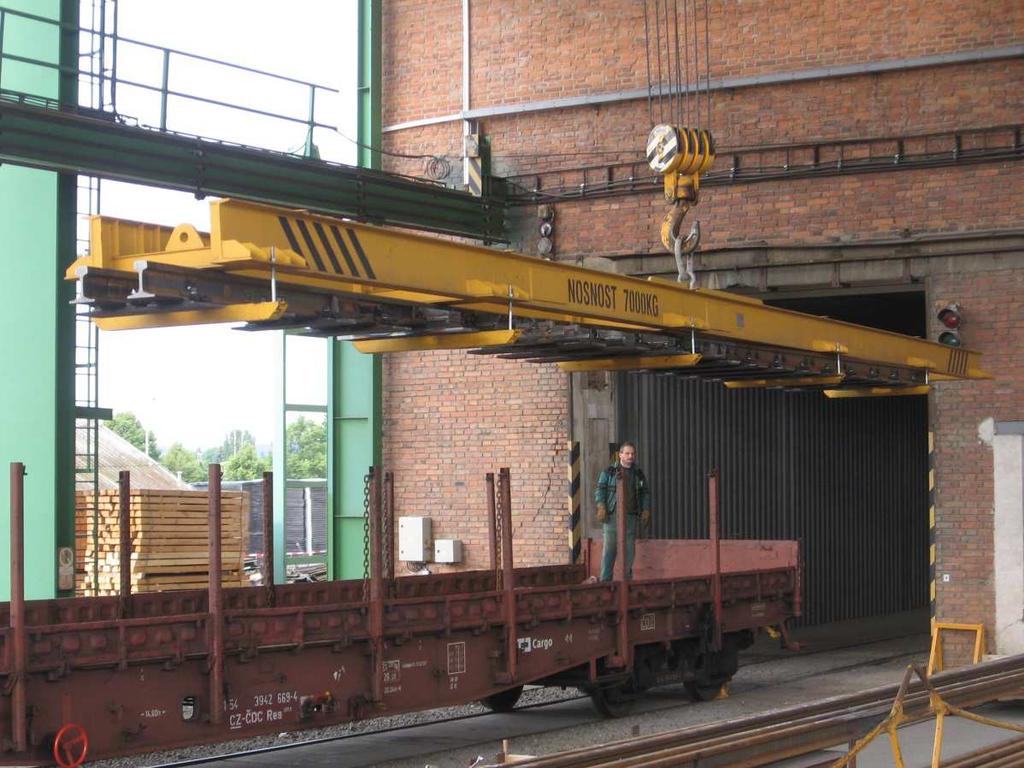

11 Obrázek 5 Příklad dodávky v přepravním rámu 4.4. Předmontáž srdcovky s PHS na montážní základně Pro předmontáž musí být použita vyrovnaná zpevněná plocha, aby nedošlo k deformaci srdcovky s PHS v průběhu montáže. Pokud nelze zajistit dostatečnou rovinnost plochy, může se použít vyrovnaný rošt z kolejnic s odchylkou rovinnosti 1,5 mm / 1000 mm (Obrázek 6). Tento způsob lze použít u varianty přepravy srdcovkové části srdcovky s PHS v demontovaném stavu. Pro manipulaci se srdcovkou s PHS s přepravními nosníky nebo s transportním trámcem je nutné použít transportní prostředky s ohledem na celkovou hmotnost přepravovaného břemene Srdcovka s PHS má namontovány podkladnice. Při montáži srdcovky s PHS se zátky z betonových pražců nevytahují. Víčka zátek se proráží pražcovými šrouby za mírného úhozu kladivem po ustavení srdcovky s PHS na betonové pražce, aby nedošlo k poškození závitu hmoždinky. Proražený nákružek víčka bude sloužit jako těsnění proti vniknutí vody do hmoždinky. Stránka 11 z 20

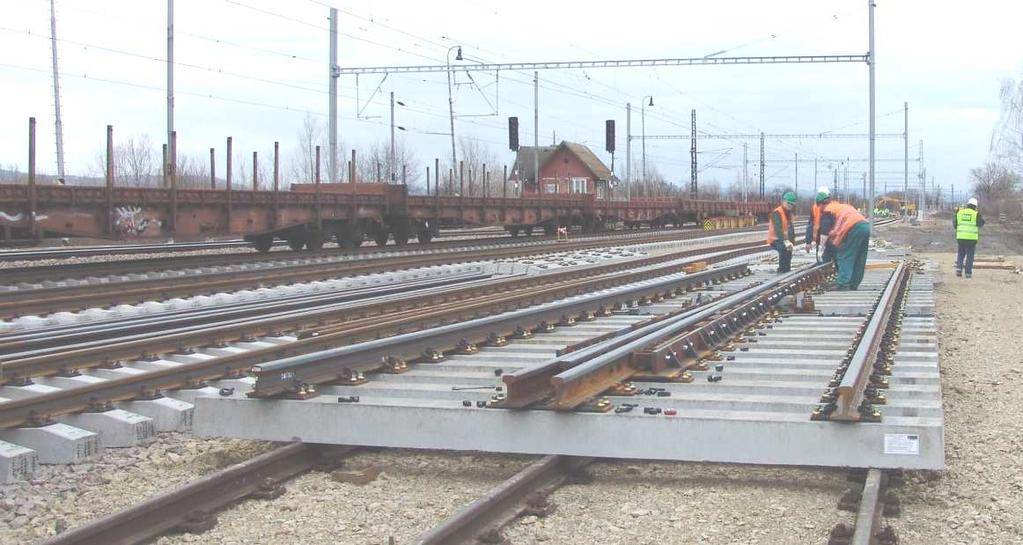

12 Postup předmontáže: Rozložení pražců, vložení vnějších pojížděných kolejnic, vložení srdcovky s PHS s transportním trámcem, demontáž transportního trámce nebo přepravních nosníků a dokončení předmontáže. Obrázek 6 Předmontáž srdcovkové části srdcovky s PHS na montážní základně (příklad montážního roštu) 4.5. Pokládka srdcovkové části srdcovky s PHS ve smontovaném stavu Transport celé srdcovkové části z přepravního vagónu nebo z montážní plochy na místo pokládky lze provést vhodným kladecím prostředkem, kolejovým jeřábem nebo pokladačem (Obrázek 7). Musí být zajištěn dostatečný počet úvazů, aby nedošlo k poškození či trvalé deformaci hrotu nebo celé srdcovky. Hrot musí být zapáskován ke křídlové kolejnici, aby byl vyloučen jeho pohyb. Je zakázáno provádět úvaz za hrot srdcovky s PHS! Stránka 12 z 20

13 Obrázek 7 Vhodný kladecí prostředek - pokladač DESEC nebo kolejový jeřáb 4.6. Montáž srdcovky s PHS v ose koleje Pokud se montáž srdcovky s PHS provádí přímo v ose koleje (Obrázek 8), je postup obdobný jako u předmontáže srdcovkové části na montážní základně. První fáze je rozmístění pražců s podkladnicemi a montáž pojížděných kolejnic v srdcovkové části výhybky. Následuje vložení srdcovky s PHS s přepravními nosníky nebo s transportním trámcem pomocí vhodného manipulačního prostředku. Následuje vložení pražcových šroubů pro uchycení srdcovky s PHS do otvorů podkladnic a pražců, případně dorovnání pražců. Zátky hmoždinek v betonových pražcích neodstraňovat! Víčko zátky se prorazí pražcovým šroubem za mírného úhozu kladivem, aby se nepoškodil závit hmoždinky. Pak lze teprve demontovat přepravní rám. Po demontáži přepravního rámu následuje standardní montáž použitými upevňovacími prvky. Obrázek 8 Montáž v ose koleje Stránka 13 z 20

14 4.7. Podbíjení Pro podbíjení výhybky se srdcovkou s PHS doporučujeme použít výhybkové strojní podbíječky s dvěma podbíjecími agregáty, které mohou podbíjet obě větve výhybky současně, např. Unimat 09-16/4S. Osádka by již měla mít nějaké zkušenosti s podbíjením srdcovek Vevaření do bezstykové koleje Vevaření výhybek se srdcovkou s PHS do bezstykové koleje se řídí předpisem SŽDC S3/2, kapitola III.. Závěrné svary je nutno provádět za dovolené upínací teploty v rozsahu 17 až 23 C. Nejsou-li, vzhledem k ročnímu období, vhodné teplotní podmínky, je zakázáno provádět napínání nebo ohřev, je třeba spoje sespojkovat a závěrné svary provést až v období, kdy bude dosažena dovolená upínací teplota Bezpečný provoz / mezní provozní odchylky a tolerance Dovolené mezní odchylky a tolerance se řídí normami a předpisy místních drah (provozovatelů drah). V ČR platí hodnoty mezních odchylek dle ČSN a dle předpisu SŽDC S3, část IX. Rozchod koleje nad 160 km/h mez sledování (dále mez AL) Rozchod koleje do 160 km/h mez AL Změna rozchodu nad 160 km/h mez AL Změna rozchodu do 160 km/h mez AL Změna rozchodu do 120 km/h mez AL Rozchod koleje srdcovka nad 160 km/h mez zásahu (dále mez IL) Rozchod koleje srdcovka do 160 km/h mez IL Změna rozchodu nad 160 km/h mez IL Změna rozchodu do 160 km/h mez IL Změna rozchodu do 120 km/h mez IL Doléhání hrotu ke křídlové kolejnici Doléhání hrotu do hrotové opěrky do 90 km/h Doléhání hrotu do hrotové opěrky od 90 do 160 km/h Doléhání hrotu do hrotové opěrky nad 160 km/h Dosedání paty hrotu na stoličky do 90 km/h Dosedání hrotu na stoličky nad 90 km/h +2/-1 mm +3/-2 mm 3 mm/2 m 4 mm/2 m 5 mm/2 m +2/-1 mm +4/-3 mm 4 mm/2 m 5 mm/2 m 6 mm/2 m max. vůle 1 mm max. vůle 5 mm max. vůle 3 mm max. vůle 2 mm max. vůle 3 mm max. 2 mm Stránka 14 z 20

15 5 Údržba a opravy srdcovky s PHS Doporučené intervaly kontrol a prohlídek srdcovek s PHS v trati jsou 1x za 3 měsíce, nedestruktivní kontrola 1x za 6 měsíců. Kontroly a běžná údržba kolejových částí se řídí dle standardizovaných předpisů provozovatele dráhy na údržbu výhybek. Jedná se o pravidelnou kontrolu stavu horních pojížděných ploch ve stanovených intervalech a jejich preventivní broušení, aby se zabránilo vzniku kontaktně únavových vad a převalků a tím se prodloužila životnost těchto pojížděných ploch. Výrobce doporučuje provádět základní broušení nejpozději do 3 měsíců od uvedení výhybky do provozu. V případně vzniku kontaktně únavových vad a převalků na pojížděných plochách (Obrázek 9) je třeba neprodleně provést jejich zabroušení a odstranění. Týká se to i případných převalků v drážce na styku hlavního a příložného hrotu. Obrázek 9 Převalky a kontaktně únavové vady na hrotu V případě, kdy vzniklé vady na pojížděných plochách již nelze odstranit broušením, doporučujeme provést výměnu celé srdcovky s PHS. Výrobce nedoporučuje provádět opravy pohyblivé části hrotu jeho navařením! Údržba závěrových a přestavovacích mechanismů se řídí dle návodů k použití těchto výrobků. Stránka 15 z 20

16 Místa pro mazání v srdcovkové části výhybky s PHS (kluzné stoličky, dilatace) jsou uvedena v mazacím plánu (Příloha 1). Z důvodu správné funkce dilatačního zařízení je nutné v pravidelných intervalech (viz výše) kontrolovat utažení šroubů v dilatačním zařízení srdcovky (Příloha 2). V případě špatného utažení šroubů hrozí nepřestavení hrotů a tím nevratné poškození celé srdcovky. Při činnostech spojených s údržbou a opravami výrobku je nutné dodržovat příslušné bezpečnostní předpisy případně bezpečnostní pokyny, viz bod 3. 6 Bezpečnost a ochrana zdraví při práci, ekologie 6.1. Posouzení rizik spojených s oblastí bezpečnosti a ochrany zdraví při práci Výrobce prohlašuje, že v souvislosti s manipulací, montáží, provozováním, údržbou a demontáží srdcovky dle tohoto manuálu, mu nejsou známá žádná specifická bezpečnostní rizika spojená s těmito činnostmi, které by bylo nutné adresně řešit v tomto manuálu. Jedná se o běžné činnosti vykonávané při stavebních, montážních a údržbových pracích na železničním svršku. Při vykonávaných činnostech musí být realizačními firmami a jejich pracovníky dodržovány předpisy bezpečnosti a ochrany zdraví při práci spojené s tímto druhem vykonávané činnosti v souladu s platnou legislativou (např. používání osobních ochranných pracovních prostředků, skladování, práce se zdvihacími zařízeními) Posouzení rizik spojených s dopadem na pracovní a životní prostředí Výrobce prohlašuje, že: srdcovky dle tohoto manuálu nemají při správném provozování negativní vliv na životní prostředí, při jejich návrhu a vývoji byly použity nejlepší dostupné technologie a maximálně respektovány požadavky z oblasti environmentu; při jejich provozování nevznikají žádné odpady, je držitelem certifikátu, který dokladuje jeho standardní plnění požadavků EN ISO 14001, při dopravě a manipulaci se srdcovkami dle tohoto manuálu jsou používány obalové prostředky (dřevěné bedny, dřevěné palety, dřevěné prokladky, vázací drát, vázací popruhy, popř. jiný vhodný fixační materiál) v souladu se zákonem o obalech v platném znění; výrobce je zapojen do systému Ekokom; tyto obaly zpoplatňuje a vykazuje v souladu s platným zákonem o obalech; všechny tyto obaly a prostředky jsou na jedno použití; po použití musí být odpady z nich řádně tříděny a předávány oprávněným osobám k likvidaci v souladu s platnou legislativou, při montáži a údržbě srdcovek dle tohoto manuálu mohou vznikat ostatní a nebezpečné odpady ve smyslu platné legislativy; tyto odpady musí být tříděny a předávány oprávněným osobám k likvidaci v souladu s platnou legislativou, Stránka 16 z 20

17 při likvidaci po ukončení životnosti srdcovky dle tohoto manuálu vznikají ostatní a nebezpečné odpady; tyto odpady musejí být tříděny a předávány oprávněným osobám k likvidaci, v souladu s platnou legislativou. Výše uvedené povinnosti musí zajišťovat příslušné firmy v souladu s uzavřenou smlouvou. 7 Přehled použitých a souvisejících norem EN Železniční aplikace - Kolej - Výhybky a výhybkové konstrukce - Část 1: Definice EN A1 Železniční aplikace - Kolej - Výhybky a výhybkové konstrukce - Část 2: Požadavky na geometrické uspořádání. EN A1 Železniční aplikace - Kolej - Výhybky a výhybkové konstrukce - Část 3: Požadavky na interakci kolo/kolejnice. EN A1 Železniční aplikace - Kolej - Výhybky a výhybkové konstrukce - Část 7: Srdcovky s pohyblivými částmi EN A1 Železniční aplikace - Kolej - Výhybky a výhybkové konstrukce - Část 9: Návrh konstrukce, dokumentace a přejímka. EN Železniční aplikace - Trať - Požadavky na vlastnosti systémů upevnění. EN Železniční aplikace - Kolej - Kolejnice - Část 1: Vignolovy železniční kolejnice o hmotnosti 46 [kg/m] a větší. EN A1 Železniční aplikace - Kolej - Kolejnice - Část 2: Kolejnice pro výhybky a výhybkové konstrukce používané s Vignolovými železničními kolejnicemi o hmotnosti 46 kg/m a větší. EN A1 Železniční aplikace - Dvojkolí a podvozky - Kola Jízdní obrysy kol. UIC Vozy - Podmínky pro užívání kol různých průměrů v podvozcích různých konstrukcí. UIC Technické podmínky dodací pro dodávání šroubů železničního svršku. UIC Technické podmínky pro dodávání ocelových pružných kroužků železničního svršku. UIC Technické podmínky pro dodávání podkladnic z válcované oceli. Národní normy a předpisy: ČSN Konstrukční a geometrické uspořádání koleje železničních drah a její prostorová poloha - Část 1: Projektování ČSN Konstrukční a geometrické uspořádání koleje železničních drah a její prostorová poloha - Část 2: Stavba a přejímka, provoz a údržba. Předpis SŽDC S3 - železniční svršek. Stránka 17 z 20

18 8 Seznam příloh Příloha 1 Mazací plán výhybky Příloha 2 Utahovací plán dilatačního zařízení Stránka 18 z 20

19 Stránka 19 z 20 Příloha 1 Mazací plán výhybky

20 Stránka 20 z 20 Příloha 2 Utahovací plán dilatačního zařízení
