1 DOPRAVNÍ STAVBY KAPITOLA 7 ŽELEZNIČNÍ SPODEK A ŽELEZNIČNÍ SVRŠEK

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 Železniční trať se z hlediska stavebního a konstrukčního rozděluje na dvě základní části, na železniční spodek a železniční svršek. Hranicí mezi železničním spodkem a železničním svrškem je pláň tělesa železničního spodku.

4 KONSTRUKCE ŽELEZNIČNÍHO SPODKU Zemní těleso v zářezu v náspu v odřezu Umělé stavby Mosty a viadukty Propustky Tunely Zdi a ostatní ochranné stavby

5 ZEMNÍ PLÁŇ Zemní pláň = pláň tělesa železničního spodku horní plocha styku zemního tělesa s konstrukcí dráhy Součást vícevrstevného systému, který nese dráhu Chrání dráhu před účinky mrazu

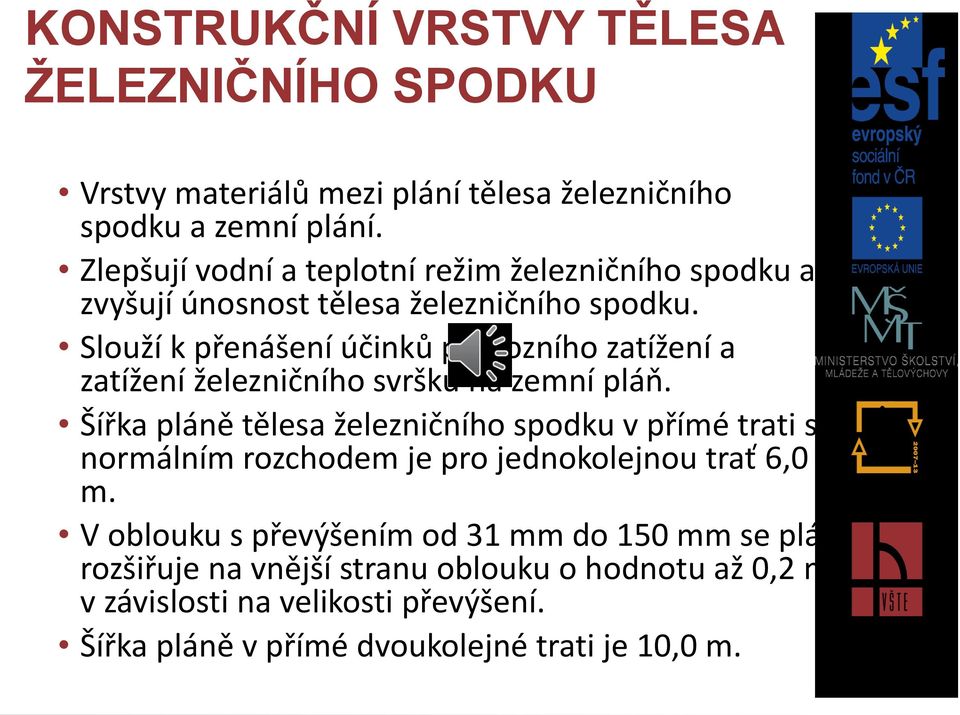

6 KONSTRUKČNÍ VRSTVY TĚLESA ŽELEZNIČNÍHO SPODKU Vrstvy materiálů mezi plání tělesa železničního spodku a zemní plání. Zlepšují vodní a teplotní režim železničního spodku a zvyšují únosnost tělesa železničního spodku. Slouží k přenášení účinků provozního zatížení a zatížení železničního svršku na zemní pláň. Šířka pláně tělesa železničního spodku v přímé trati s normálním rozchodem je pro jednokolejnou trať 6,0 m. V oblouku s převýšením od 31 mm do 150 mm se pláň rozšiřuje na vnější stranu oblouku o hodnotu až 0,2 m v závislosti na velikosti převýšení. Šířka pláně v přímé dvoukolejné trati je 10,0 m.

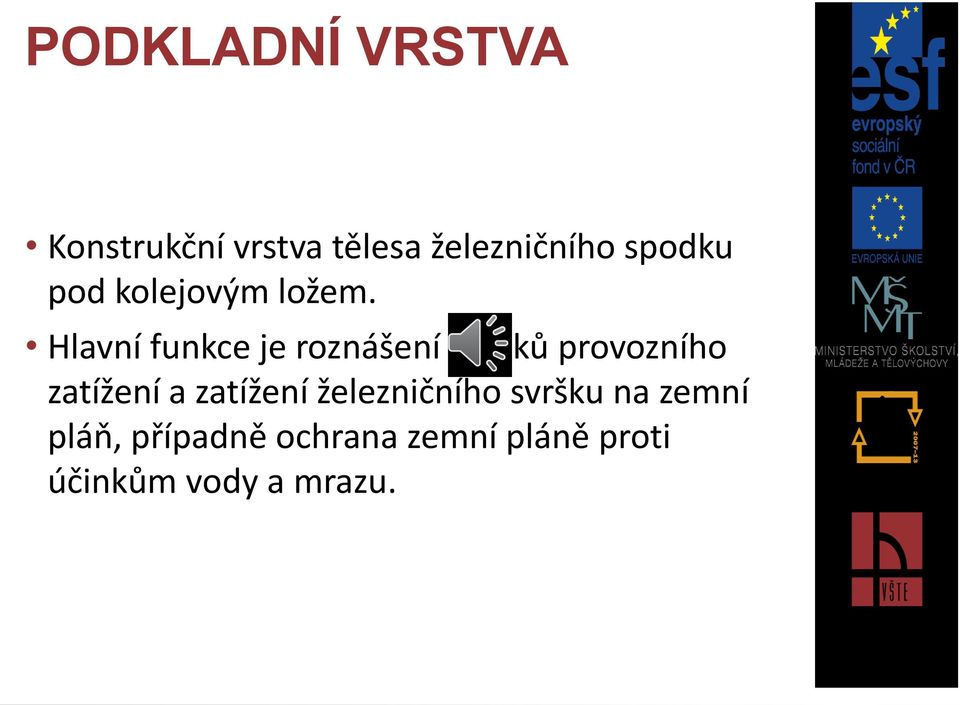

7 PODKLADNÍ VRSTVA Konstrukční vrstva tělesa železničního spodku pod kolejovým ložem. Hlavní funkce je roznášení účinků provozního zatížení a zatížení železničního svršku na zemní pláň, případně ochrana zemní pláně proti účinkům vody a mrazu.

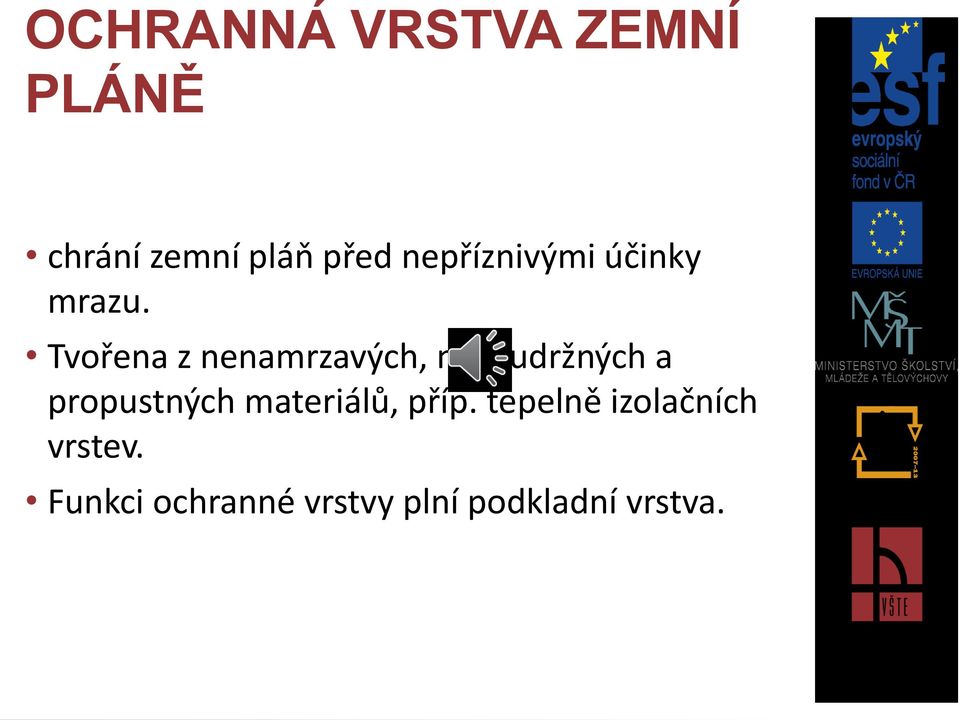

8 OCHRANNÁ VRSTVA ZEMNÍ PLÁNĚ chrání zemní pláň před nepříznivými účinky mrazu. Tvořena z nenamrzavých, nesoudržných a propustných materiálů, příp. tepelně izolačních vrstev. Funkci ochranné vrstvy plní podkladní vrstva.

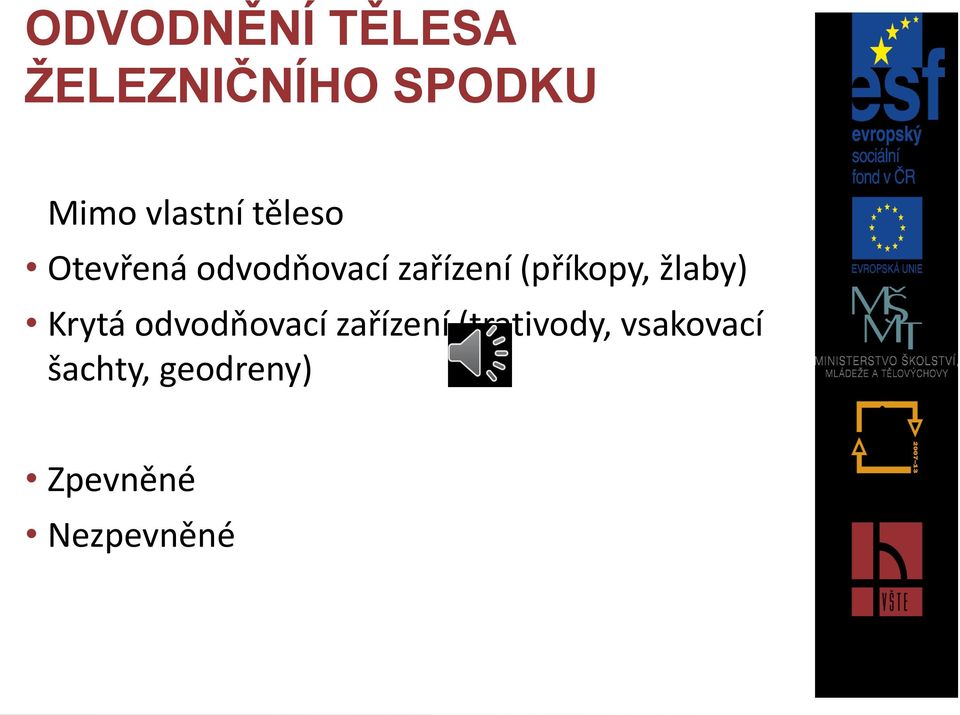

9 ODVODNĚNÍ TĚLESA ŽELEZNIČNÍHO SPODKU Mimo vlastní těleso Otevřená odvodňovací zařízení (příkopy, žlaby) Krytá odvodňovací zařízení (trativody, vsakovací šachty, geodreny) Zpevněné Nezpevněné

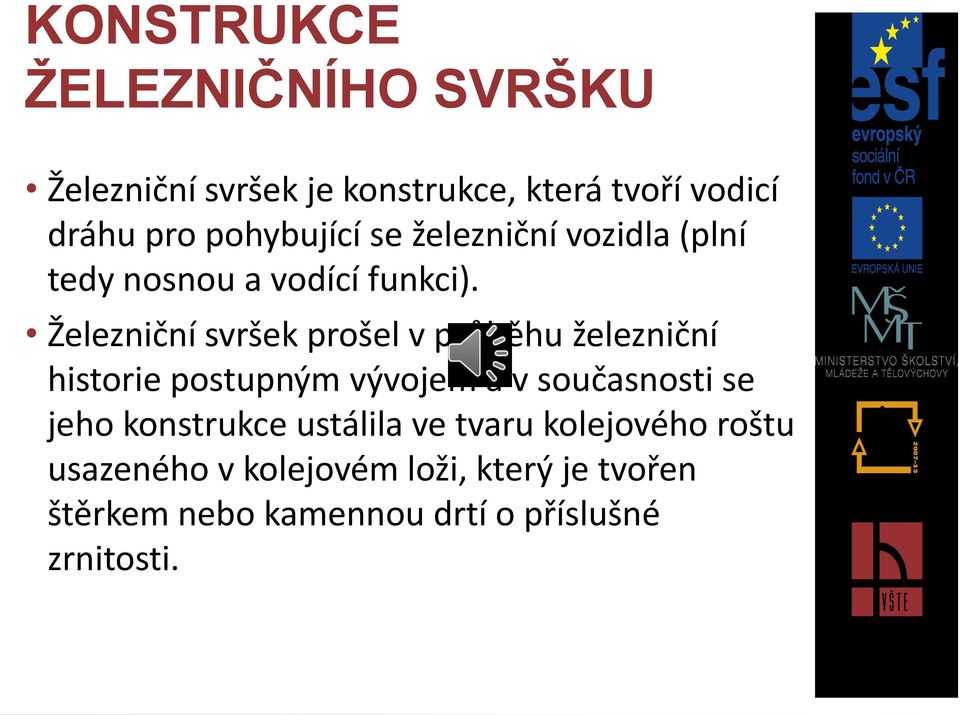

10 KONSTRUKCE ŽELEZNIČNÍHO SVRŠKU Železniční svršek je konstrukce, která tvoří vodicí dráhu pro pohybující se železniční vozidla (plní tedy nosnou a vodící funkci). Železniční svršek prošel v průběhu železniční historie postupným vývojem a v současnosti se jeho konstrukce ustálila ve tvaru kolejového roštu usazeného v kolejovém loži, který je tvořen štěrkem nebo kamennou drtí o příslušné zrnitosti.

11 KOLEJOVÝ ROŠT Kolejový rošt se skládá z: kolejnicových pásů (kolejnic), pražců (příčné deskové, podélné, rámové aj.), drobného kolejiva (Spony, podkladnice, vodící vložky, izolátory aj.) upevňovadel (hřeby, vrtule, spony, spojkové a svěrkové šrouby apod.).

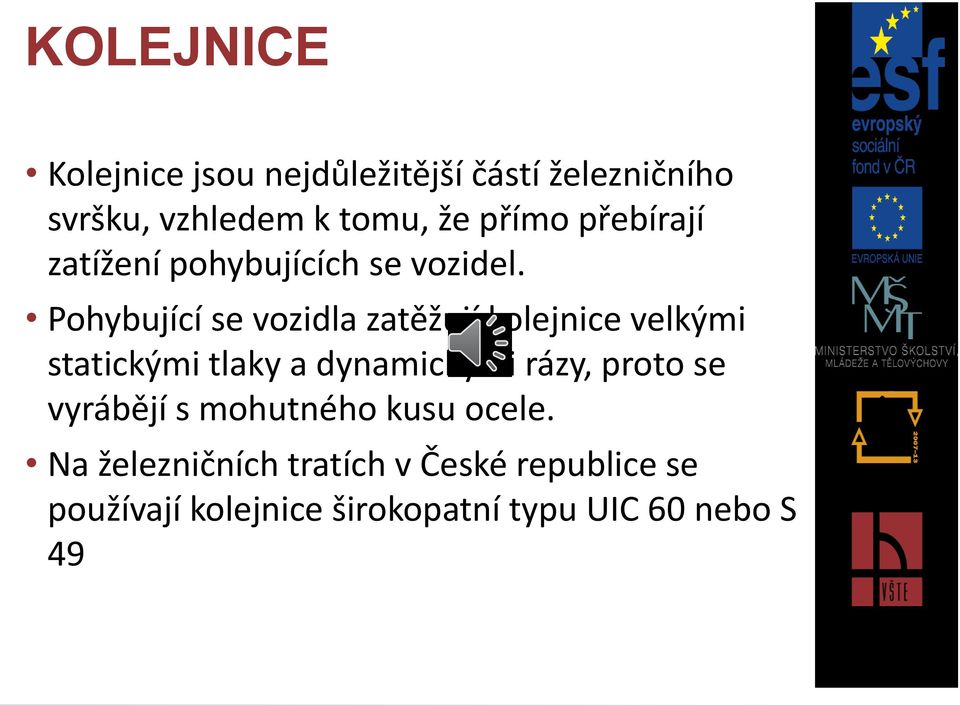

12 KOLEJNICE Kolejnice jsou nejdůležitější částí železničního svršku, vzhledem k tomu, že přímo přebírají zatížení pohybujících se vozidel. Pohybující se vozidla zatěžují kolejnice velkými statickými tlaky a dynamickými rázy, proto se vyrábějí s mohutného kusu ocele. Na železničních tratích v České republice se používají kolejnice širokopatní typu UIC 60 nebo S 49

13 STAVBY ŽELEZNIČNÍHO SVRŠKU železniční přejezdy, výhybky, točny, výkolejky, trakční vedení, zarážedla, jiné stavby a zařízení.

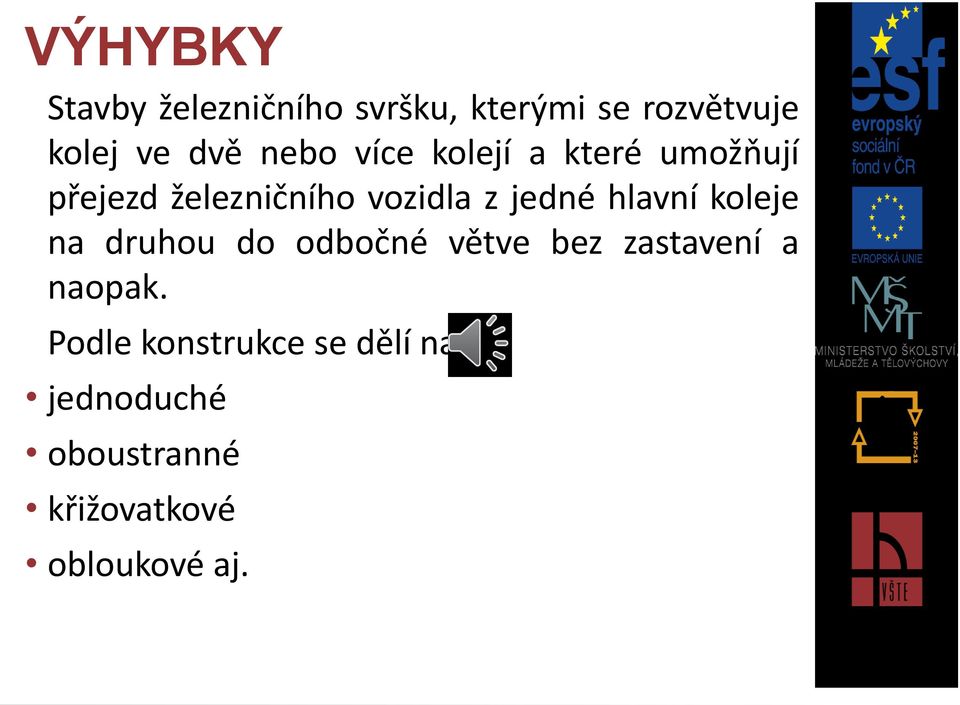

14 VÝHYBKY Stavby železničního svršku, kterými se rozvětvuje kolej ve dvě nebo více kolejí a které umožňují přejezd železničního vozidla z jedné hlavní koleje na druhou do odbočné větve bez zastavení a naopak. Podle konstrukce se dělí na: jednoduché oboustranné křižovatkové obloukové aj.
