4 VÝZNAM POUŽITÍ ZÁVITŮ 1/1 ve strojírenství používáme nejčastěji ke spojování součástí závitů, řezání vnějších závitů je obrábění šroubových drážek na vnějších válcových nebo kuželových plochách strojních částí. závity zhotovujeme ručně nebo strojně a značí se značkou závitu. 4

5 DRUHY NÁSTROJŮ PRO ŘEZÁNÍ ZÁVITŮ 1/1 Řezání vnějších závitů při menší požadované přesnosti řežeme závity ručně závitovou čelistí, velikost nástroje určujeme podle požadovaného rozměru a stoupání závitu, při ručním řezání upínáme čelisti do vratidel, závitové čelisti mají na svém obvodě čtyři důlky pro zajištění na vratidle, pro lepší vedení závitové čelisti při řezání závitů se používá vratidel s vodítkem, při zhotovování trubkových závitů jsou čelisti upnuty v závitnicích. 5

6 DRUHY NÁSTROJŮ PRO ŘEZÁNÍ ZÁVITŮ 1/1 6

7 PŘIPRAVOVÁNÍ MATERIÁL K ŘEZÁNÍ 1/1 před řezáním vnějšího závitu na svorníku, musíme jej připravit pro nasazení závitového čela tak, že vytvoříme náběh sražením hrany opilováním nebo osoustružením, pro snadnější záběr závitořezné čelisti. materiál I nástroje masejí být řádně upnuty. svorník musí být po celé délce řezaného závitu čistý, dale se na něm může označit konec závitu. 7

8 ŘEZÁNÍ VNĚJŠÍCH ZÁVITŮ 1/1 při řezání kruhovou závitovou čelistí se musí dbát na přesné dosednutí čelisti do držáku vratidla, čelist I vratidlo se dobře očistí, čelist se vloží do držáku a upne se odtlačnými šrouby, na upravený svorník se nasadí závitová čelist s vratidlem tak, aby svorník stál přesně kolmo na čelní plochu čelisti, pak se začne opatrně otáčet vratidlem a mírně na něj tlačit, až čelist zabere a sama se posunuje do záběru, po každé celé nebo 1.5 otáčce do řezu se vratidlem otočí o čtvrt až půl otáčky zpět, aby se zlomily třísky, při řezání se stále maže, při doříznutí závitu na značku se sešroubujevratidlo s čelistí zpět, vyříznutý závit a závitová čelist se očistí, zbaví se třísek a zkontroluje se závitovým kroužkem nebo příslušnou maticí. 8

9 ŘEZÁNÍ VNĚJŠÍCH ZÁVITŮ 1/1 9

10 ŘEZACÍ EMULZE K ŘEZÁNÍ ZÁVITŮ 1/1 při řezání závitů se nemá nikdy mazat minerálními oleji, jejich použitím vznikne závit drsný a potrhaný, Řezání závitů: ocel,titan aslitiny titanu řezný olej, šedá litina,měď, a jeji slitiny, zinek, hliník a jeho slitiny s vodou mísitelné řezné kapaliny, hořčík a jeho slitiny, termoplasty, duroplasty stačený vzduch, nemaže-li se vůbec, zadře se závitník a zlomí se, proto je velmi důležité, aby při řezání závitů používalo vhodné řezací kapaliny v dostatečném možství. 10

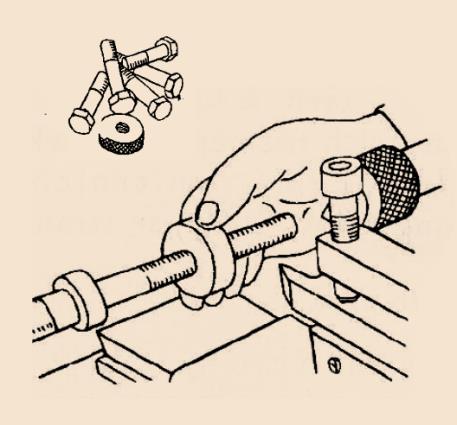

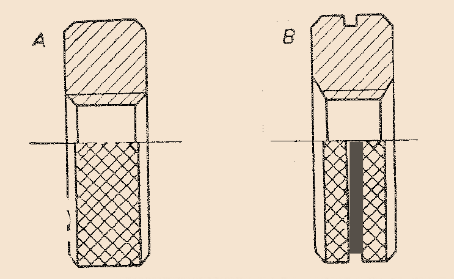

11 KONTROLA PŘESNOSTI ZÁVITŮ 1/1 vnější závity kontrolujeme běžně závitovými kroužky nebo závitovými měrkami nebo profilovými projektory, při kontrole dbáme, aby byl závit pečlivě očištěn a zbaven veškerých nečistot. 11

12 BEZPEČNOST PRÁCE PŘI ŘEZÁNÍ ZÁVITŮ 1/1 1. Při řezání vnějších závitů se musí zachovávat kromě pořádku a čistoty též bezpečnostní pravidla, 2. Při ručním řezání vnějších závitů dbáme na to, aby byl materiál správně upnut do svěráku, 3. Vzniklé třísky odstraňujeme kartáčem, štetcem nebo stačeným vzduchem s použitím ochranných brýlí, 4. Pozor na možmost zranění ostrými hranami, 5. Dodržovat bezpečnostní předpisy pro vrtání. 12
