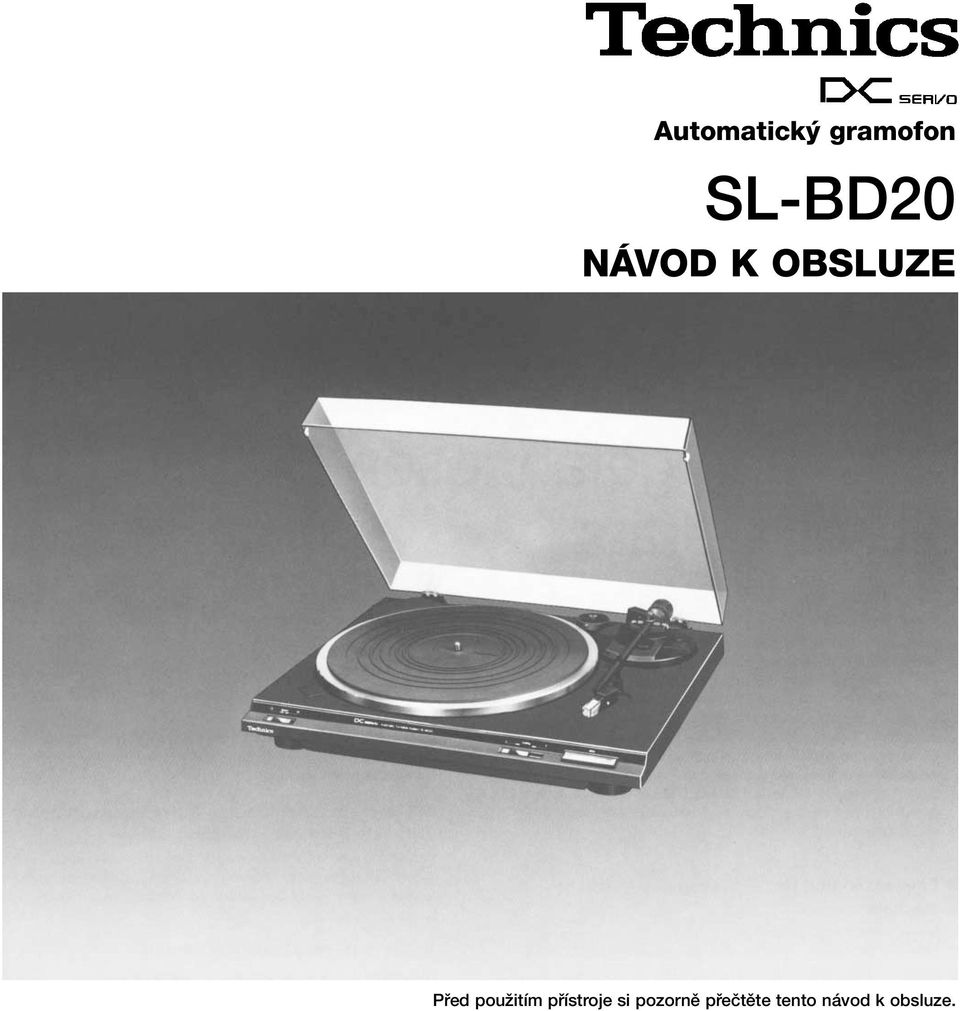

1 Automatick gramofon SL-BD20 NÁVOD K OBSLUZE Pfied pouïitím pfiístroje si pozornû pfieãtûte tento návod k obsluze.

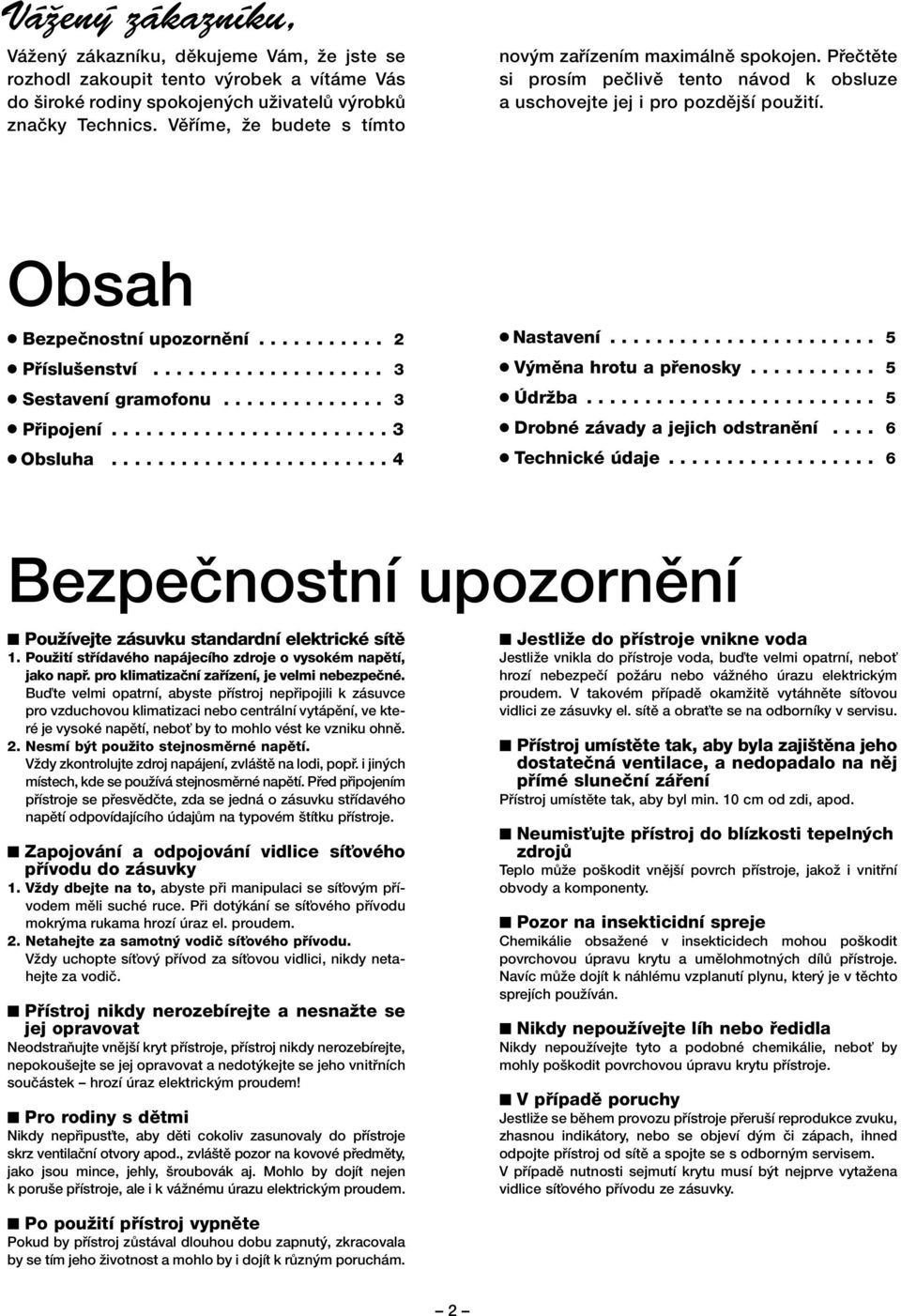

2 VáÏen zákazníku, VáÏen zákazníku, dûkujeme Vám, Ïe jste se rozhodl zakoupit tento v robek a vítáme Vás do iroké rodiny spokojen ch uïivatelû v robkû znaãky Technics. Vûfiíme, Ïe budete s tímto nov m zafiízením maximálnû spokojen. Pfieãtûte si prosím peãlivû tento návod k obsluze a uschovejte jej i pro pozdûj í pouïití. Obsah Bezpeãnostní upozornûní Pfiíslu enství Sestavení gramofonu Pfiipojení Obsluha Nastavení V mûna hrotu a pfienosky ÚdrÏba Drobné závady a jejich odstranûní Technické údaje Bezpeãnostní upozornûní PouÏívejte zásuvku standardní elektrické sítû 1. PouÏití stfiídavého napájecího zdroje o vysokém napûtí, jako napfi. pro klimatizaãní zafiízení, je velmi nebezpeãné. Buìte velmi opatrní, abyste pfiístroj nepfiipojili k zásuvce pro vzduchovou klimatizaci nebo centrální vytápûní, ve které je vysoké napûtí, neboè by to mohlo vést ke vzniku ohnû. 2. Nesmí b t pouïito stejnosmûrné napûtí. VÏdy zkontrolujte zdroj napájení, zvlá tû na lodi, popfi. i jin ch místech, kde se pouïívá stejnosmûrné napûtí. Pfied pfiipojením pfiístroje se pfiesvûdãte, zda se jedná o zásuvku stfiídavého napûtí odpovídajícího údajûm na typovém títku pfiístroje. Zapojování a odpojování vidlice síèového pfiívodu do zásuvky 1. VÏdy dbejte na to, abyste pfii manipulaci se síèov m pfiívodem mûli suché ruce. Pfii dot kání se síèového pfiívodu mokr ma rukama hrozí úraz el. proudem. 2. Netahejte za samotn vodiã síèového pfiívodu. VÏdy uchopte síèov pfiívod za síèovou vidlici, nikdy netahejte za vodiã. Pfiístroj nikdy nerozebírejte a nesnaïte se jej opravovat NeodstraÀujte vnûj í kryt pfiístroje, pfiístroj nikdy nerozebírejte, nepokou ejte se jej opravovat a nedot kejte se jeho vnitfiních souãástek hrozí úraz elektrick m proudem! Pro rodiny sdûtmi Nikdy nepfiipusète, aby dûti cokoliv zasunovaly do pfiístroje skrz ventilaãní otvory apod., zvlá tû pozor na kovové pfiedmûty, jako jsou mince, jehly, roubovák aj. Mohlo by dojít nejen k poru e pfiístroje, ale i k váïnému úrazu elektrick m proudem. Po pouïití pfiístroj vypnûte Pokud by pfiístroj zûstával dlouhou dobu zapnut, zkracovala by se tím jeho Ïivotnost a mohlo by i dojít k rûzn m poruchám. JestliÏe do pfiístroje vnikne voda JestliÏe vnikla do pfiístroje voda, buìte velmi opatrní, neboè hrozí nebezpeãí poïáru nebo váïného úrazu elektrick m proudem. V takovém pfiípadû okamïitû vytáhnûte síèovou vidlici ze zásuvky el. sítû a obraète se na odborníky v servisu. Pfiístroj umístûte tak, aby byla zaji tûna jeho dostateãná ventilace, a nedopadalo na nûj pfiímé sluneãní záfiení Pfiístroj umístûte tak, aby byl min. 10 cm od zdi, apod. NeumisÈujte pfiístroj do blízkosti tepeln ch zdrojû Teplo mûïe po kodit vnûj í povrch pfiístroje, jakoï i vnitfiní obvody a komponenty. Pozor na insekticidní spreje Chemikálie obsaïené v insekticidech mohou po kodit povrchovou úpravu krytu a umûlohmotn ch dílû pfiístroje. Navíc mûïe dojít k náhlému vzplanutí plynu, kter je v tûchto sprejích pouïíván. Nikdy nepouïívejte líh nebo fiedidla Nikdy nepouïívejte tyto a podobné chemikálie, neboè by mohly po kodit povrchovou úpravu krytu pfiístroje. V pfiípadû poruchy JestliÏe se bûhem provozu pfiístroje pfieru í reprodukce zvuku, zhasnou indikátory, nebo se objeví d m ãi zápach, ihned odpojte pfiístroj od sítû a spojte se s odborn m servisem. V pfiípadû nutnosti sejmutí krytu musí b t nejprve vytaïena vidlice síèového pfiívodu ze zásuvky. 2

3 Pfiíslu enství Poznámka: Provedení síèového pfiívodu je pro rûzné zemû odli né. Gumová podloïka 1 ks Odnímateln Stereofonní Zemnící vodiã 1 ks Stfiedov adaptér 1 ks síèov pfiívod 1 ks propojovací kabel 1 ks (pro desky 45 ot/min s velk m stfiedov m otvorem) Sestavení gramofonu 1. Vyjmûte transportní zaji Èovací pojistky. otoãte doleva a vyjmûte (2 ks) OdstraÀte. 3. PoloÏte gumovou podloïku na talífi gramofonu a otoãte talífiem asi desetkrát ve smûru hodinov ch ruãiãek. gumová podloïka OdstraÀte. talífi gramofonu (Tímto otáãením talífie se mechanika usadí do správné polohy.) Uschovejte je pro pfiípadn transport. 4. Nasaìte ochrann kryt proti prachu. 2. Nasaìte správnû fiemínek na fiemeniãku pohonného motoru. fiemeniãka pohonného motoru fiemínek Pfiipojení odnímateln síèov pfiívod (pfiiloïen) k síèové zásuvce domovního rozvodu, nebo k síèové zásuvce na zesilovaãi zemnící vodiã (pfiiloïen) Není-li zemnící vodiã pfiipojen, mûïe se objevit ru ení. Zesilovaã Stereofonní propojovací kabel (pfiiloïen) 3

4 Obsluha stfiedov adaptér pro desky svelk m stfiedov m otvorem gumová podloïka raménko pfienosky opûrka raménka pfienosky Poznámka: Bûhem pfiehrávání desky nikdy neãistûte ochrann kryt, neboè statická elektfiina by mohla zapfiíãinit nadzdvihnutí raménka pfienosky. Je-li síèov pfiívod pfiipojen do síèové zásuvky, nachází se pfiístroj v pohotovostním reïimu ( stand-by ). Po celou dobu pfiipojení síèového pfiívodu do zásuvky jsou primární obvody stále pod napûtím ( Ïivé ). Chcete-li reprodukci krátkodobû pfieru it, nastavte na tlaãítko stop Stisknutím ukonãíte reprodukci. Ovládání zvedáãku raménka pfienosky. Nastavte do polohy Sejmûte ochrann kryt hrotu pfienosky. (Lepící páska na stranû pfienosky zabraàuje uvolnûní sestavy hrotu pfienosky bûhem pfiepravy.) ochrann kryt hrotu pfienosky Voliã otáãek (speed) Zvolte poãet otáãek. Pfienoska PosuÀte ji do poïadované polohy nad desku. (Talífi gramofonu se zaãne otáãet.) je oznaãení standardního provedení pfienosky s uchycením typu P. V robky nesoucí tuto znaãku jsou navzájem zamûnitelné a kompatabilní. PoloÏte desku na gumovou podloïku. Nastavte do polohy. (Reprodukce se zahájí.) Pro desky o 17 cm (svelk m stfiedov m otvorem) gramofonová deska stfiedov adaptér gumová podloïka Po ukonãení pfiehrávání desky 1. Raménko pfienosky se automaticky navrátí na opûrku (funkce automatického návratu). 2. Otáãení talífie gramofonu se zastaví. Po pouïití Nasaìte ochrann kryt hrotu pfienosky. Ochrann kryt hrotu pfienosky 4

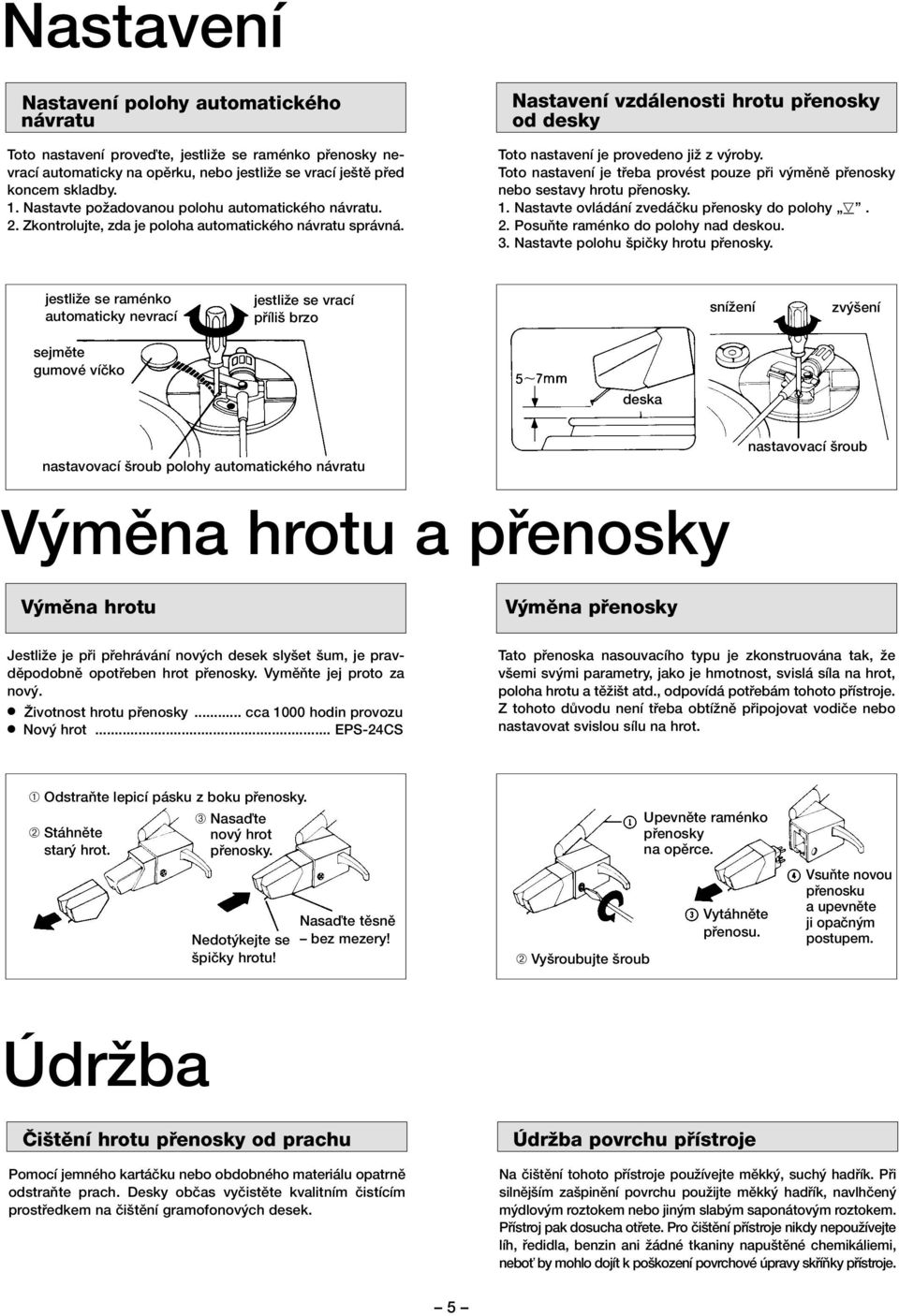

5 Nastavení Nastavení polohy automatického návratu Toto nastavení proveìte, jestliïe se raménko pfienosky nevrací automaticky na opûrku, nebo jestliïe se vrací je tû pfied koncem skladby. 1. Nastavte poïadovanou polohu automatického návratu. 2. Zkontrolujte, zda je poloha automatického návratu správná. Nastavení vzdálenosti hrotu pfienosky od desky Toto nastavení je provedeno jiï z v roby. Toto nastavení je tfieba provést pouze pfii v mûnû pfienosky nebo sestavy hrotu pfienosky. 1. Nastavte ovládání zvedáãku pfienosky do polohy. 2. PosuÀte raménko do polohy nad deskou. 3. Nastavte polohu piãky hrotu pfienosky. jestliïe se raménko automaticky nevrací jestliïe se vrací pfiíli brzo sníïení zv ení sejmûte gumové víãko deska nastavovací roub polohy automatického návratu nastavovací roub V mûna hrotu a pfienosky V mûna hrotu V mûna pfienosky JestliÏe je pfii pfiehrávání nov ch desek sly et um, je pravdûpodobnû opotfieben hrot pfienosky. VymûÀte jej proto za nov. Îivotnost hrotu pfienosky... cca 1000 hodin provozu Nov hrot... EPS-24CS Tato pfienoska nasouvacího typu je zkonstruována tak, Ïe v emi sv mi parametry, jako je hmotnost, svislá síla na hrot, poloha hrotu a tûïi t atd., odpovídá potfiebám tohoto pfiístroje. Z tohoto dûvodu není tfieba obtíïnû pfiipojovat vodiãe nebo nastavovat svislou sílu na hrot. ➀ OdstraÀte lepicí pásku z boku pfienosky. ➁ Stáhnûte star hrot. ➂ Nasaìte nov hrot pfienosky. Nedot kejte se piãky hrotu! Nasaìte tûsnû bez mezery! ➁ Vy roubujte roub Upevnûte raménko pfienosky na opûrce. Vytáhnûte pfienosu. VsuÀte novou pfienosku a upevnûte ji opaãn m postupem. ÚdrÏba âi tûní hrotu pfienosky od prachu ÚdrÏba povrchu pfiístroje Pomocí jemného kartáãku nebo obdobného materiálu opatrnû odstraàte prach. Desky obãas vyãistûte kvalitním ãistícím prostfiedkem na ãi tûní gramofonov ch desek. Na ãi tûní tohoto pfiístroje pouïívejte mûkk, such hadfiík. Pfii silnûj ím za pinûní povrchu pouïijte mûkk hadfiík, navlhãen m dlov m roztokem nebo jin m slab m saponátov m roztokem. Pfiístroj pak dosucha otfiete. Pro ãi tûní pfiístroje nikdy nepouïívejte líh, fiedidla, benzin ani Ïádné tkaniny napu tûné chemikáliemi, neboè by mohlo dojít k po kození povrchové úpravy skfiíàky pfiístroje. 5

6 Drobné závady a jejich odstranûní Pfii provozu pfiístroj se mohou vyskytnout rûzné problémy, které v ak nejsou zpûsobeny poruchou pfiístroje, ale chybn m postupem pfii jeho obsluze. Proto neï se obrátíte na odborn servis, pfiesvûdãte se, zda se nejedná o nûkter z níïe uveden ch pfiípadû. Pokud se Vám v ak závadu nepodafií odstranit, nebo se vyskytnou jakékoli jiné problémy nebo pochybnosti, vyhledejte odborn servis. Závada Bûhem pfiehrávání desk Po posunutí raménka se nezaãne otáãet talífi. Pfii zv ené úrovni hlasitosti je sly et siln neobvykl zvuk ( houkání ). Jsou sly et neobvyklé skfiípavé zvuky. Pravdûpodobná pfiíãina Spadl fiemínek pohonu talífie. Umístûní gramofonu a reproduktorov ch soustav je nestabilní. Deska je stará nebo po krábaná. Prach v dráïkách desky. Hrot pfienosky je opotfiebovan. Na hrotu pfienosky je usazen prach. Nasaìte fiemínek. Odstranûní závady JestliÏe zafiízení je nestabilní, neboè je umístûno na mûkkém povrchu, jako napfi. na koberci, umístûte podloïku z pevného materiálu (napfi. beton, cihly, tvrdá deska) pod repr. soustavy. Zkuste pfiemístit gramofon dále od repr. soustav. Pod gramofon poloïte tlumící materiál (filc nebo jin vhodn tlumící materiál). Na zesilovaãi sniïte vysoké tóny regulátorem v ek. Prach odstraàte speciálním ãistícím prostfiedkem na desky. JestliÏe je sly et um i pfii reprodukci nové desky, je hrot pravdûpodobnû opotfiebovan. VymûÀte jej za nov. Mûkk m kartáãkem prach odstraàte. Technické údaje SEKCE GRAMOFONU Typ automatick gramofon automatick návrat auto-stop Druh pohonu fiemínkov náhon Motor stejnosmûrn motor ízení pohonu stejnosmûrné servoregulace Gramofonov talífi hliníkov tlakov odlitek prûmûr 312 mm Otáãky talífie 33 1/3 a 45 ot./min Kolísání otáãek 0,045 % WRMS (JIS C5521) +_ 0,06 % váïená stfiední hodnota od nuly po piãkovou hodnotu (IEC 98A váïeno) Odstup ru ivého hluku 70 db DIN-B (IEC 98 A váïen ) SEKCE RAMÉNKA P ENOSKY Typ staticky vyváïené pfiímé raménko s nasouvací pfienosku Efektivní délka 230 mm Pfiesah 15 mm Chybov úhel 2 32 pro vnûj í záznamovou dráïku desky o prûmûru 30 cm do 0 32 pro vnitfiní záznamou dráïku desky o prûmûru 30 cm Svislá síla na hrot 1,25 g (neregulovatelná) Pfiípustná hmotnost pfienosky 6 g P ENOSKA Typ magnetodynamická stereofonní pfienoska Kmitoãtová charakteristika 10 Hz 30 khz V stupní napûtí 2,5 mv pfii 1 khz 5 cm/s, nula aï max. stranová rychlost Odstup kanálû více neï 22 db pfii 1 khz Odchylka mezi kanály do 2 db (1 khz) Doporuãená zatûïovací impedance 47 kω 100 kω Poddajnost (dynamická)12 x 10 6 cm/dyn pfii 100 Hz Svislá síla na hrot 1,25 +_ 0,25 g Hmotnost 6 g (pouze pfienoska) V mûnn hrot EPS-24CS V EOBECNÉ ÚDAJE napájení pro kontinentální Evropu stfiídavé napûtí 220 V, 50/60 Hz pro Austrálii stfiídavé napûtí 240 V, 50/60 Hz Pfiíkon 1,5 W Rozmûry ( ífika x v ka x hloubka) 430 x 93 x 375 mm pfii otevfieném krytu 430 x 360 x 410 mm Hmotnost 3,6 kg Zmûna technick ch údajû vyhrazena. Hmotnost a rozmûry jsou pfiibliïné. 6

7 Více informací získáte na adrese: Panasonic Czech Republic, s.r.o. KfiiÏíkova 237/36A (Palác Karlín) Praha 8 obchodní oddûlení: technická podpora: centrální fax: info@panasonic.cz pcsserv@panasonic.cz aktuální info na Vyrobilo Z STUDIO Zlín, 2002 Matsushita Electric Industrial Co., Ltd. Central P.O. Box 288, Osaka , Japan SQX E0286N2119
