INTERAKCE BUŇKA- MATERIÁL

Transkript

1 INTERAKCE BUŇKA- MATERIÁL E. Filová1, F. Rypáček2, V. Proks2, D. Kubies2, L. Machová2, M. Kumorek2, V. Lisá1, E. Brynda2, T. Riedel2, M. Houska2, M. M. Kumorek2, J. Chlupáč1, E. Pamula3, J. Buczynska3, P. Dobrzynski3, A. Shard4, N.A. Bullett4, L. Joska5, L. Bačáková1 1Oddělení biomateriálů a tkáňového inženýrství, Fyziologický ústav AVČR, Vídeňská 1083, Praha, filova@biomed.cas.cz 2 Oddělení biomateriálů a bioanalogických systémů, Ústav makromolekulární chemie, AVČR, Heyrovského nám. 2, Praha 6 3Department of Biomaterials, Faculty of Materials Science and Ceramics, AGH University of Science and Technology, Al. Mickiewicza 30, Krakow , Poland 4Department of Engineering Materials, University of Sheffield, Sir Robert Hadfield Building, Mappin Street, Sheffield, UK S1 3JD 5Vysoká škola chemicko-technologická v Praze, Ústav kovových materiálů a korozního inženýrství, Technická 5, Praha 6-Dejvice

2 Obsah: Mezibuněčné spoje Mezibuněčná hmota Mechanosensing Interakce buňka-materiál

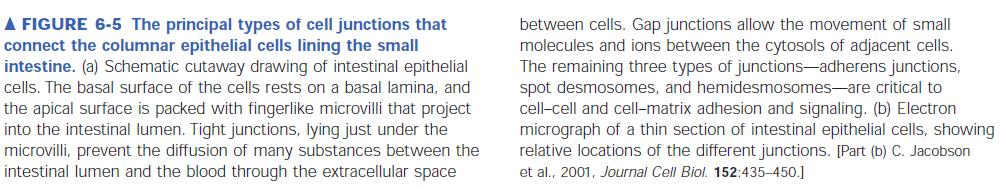

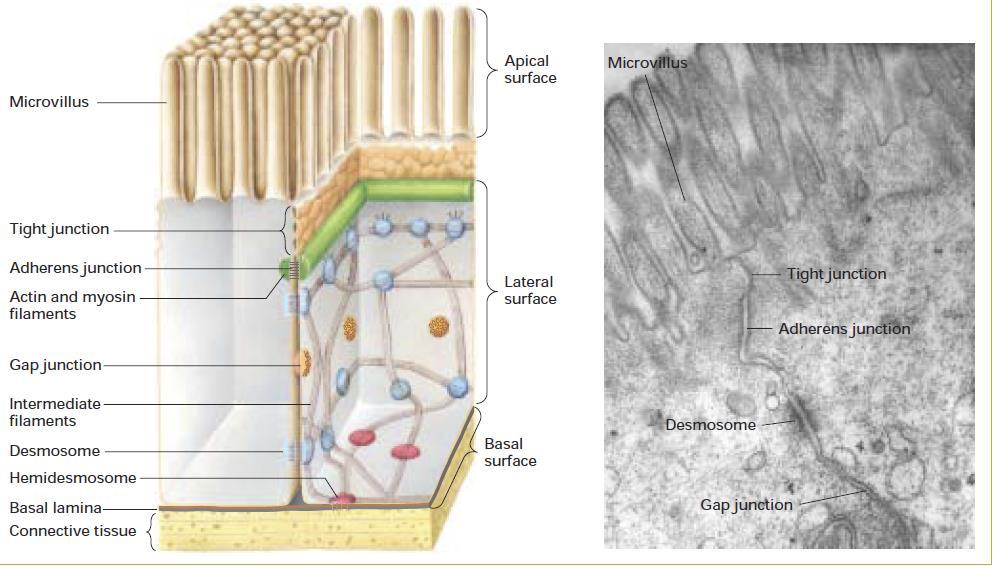

3 Buněčné spoje v tenkém střevě

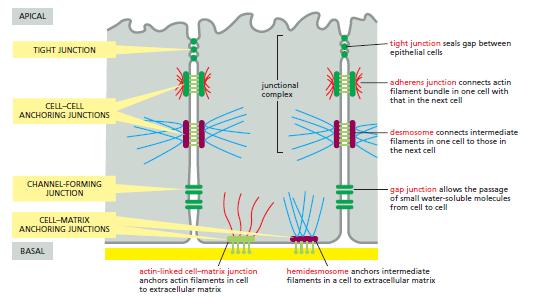

4 Hlavné typy mezibuněčných spojů u živočichů Těsné spoje jsou charakteristické pro epitely; ostatní spoje v modifikované podobě také v různých mimoepiteliálních tkáních.

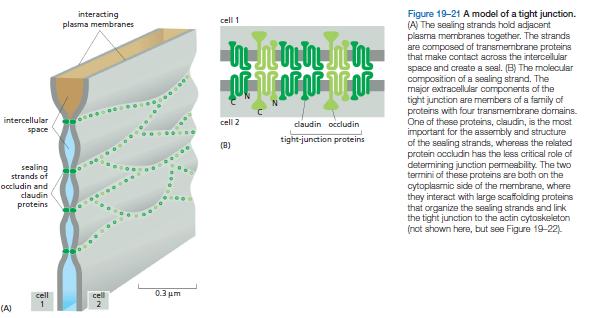

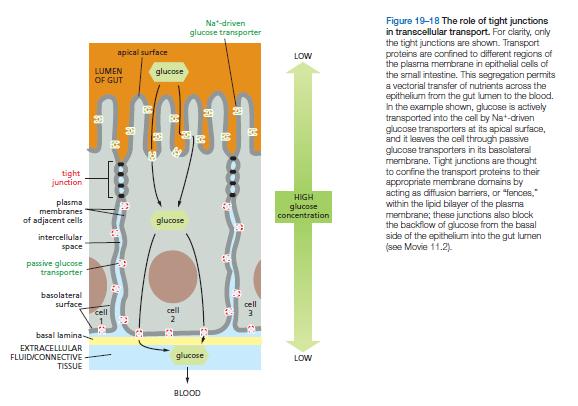

5 Tight junction Těsný spoj: Bráni průniku extracelulárních molekul z jedné strany epitelu na druhou stranu Zabezpečuje jednosměrný průnik živin (glukózy) ze střeva do krve Difusní bariéra Ukotvuje transportní proteiny na správném místě membrány

6 Tight junction

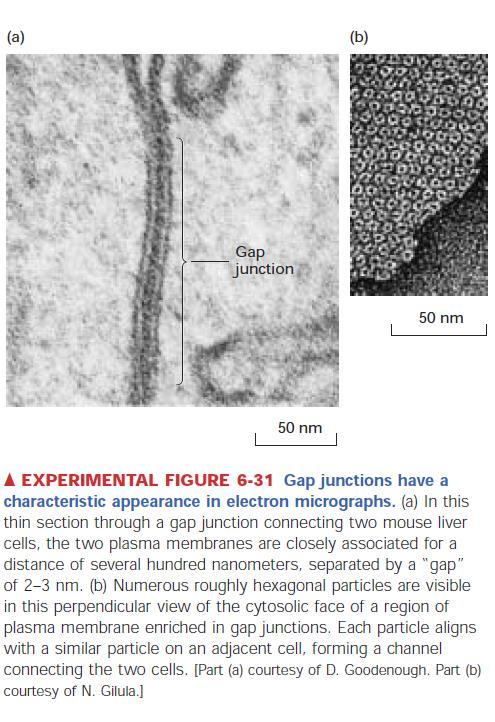

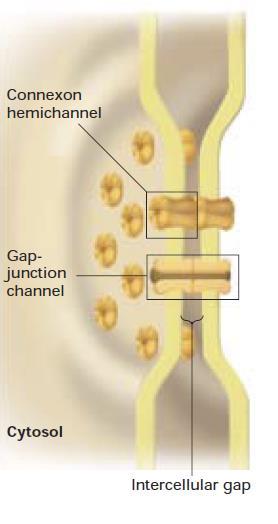

7 Gap junctions- mezerový spoj 2-4 nm štěrbina mezi buňkami, velikost porů je 1,5 nm, pro průchod malých molekul do 1200 Da (ne NK, proteiny, polysacharidy) Interagující plasmatické membrány dvou sousedních buněk. Přiložené dvojné vrstvy lipidů prostoupeny proteinovými komplexy (konexony) složenými ze šesti stejných proteinových podjednotek, tzv. konexinů. Dva konexony se spojují a přemosťují štěrbinu mezi buňkami a vytváří mezi nimi pro vodu propustný kanál. Lodish, Molecular cell biology

8 Gap junctions V různých tkáních odlišná permeabilita a řízení Gap junctions v důsledku odlišných connexinů a heteromerických connexonů Dynamické struktury, asemblují a rozpadají se po několika hodinách Otevírají se a zavírají na stimuly (napětí, membránový potenciál, ph, koncentrace Ca 2+, neurotransmitery, apod.) Průnik malých molekul: ionty, cukry, aminokyseliny, nukleotidy, vitamíny, camp, IP 3.

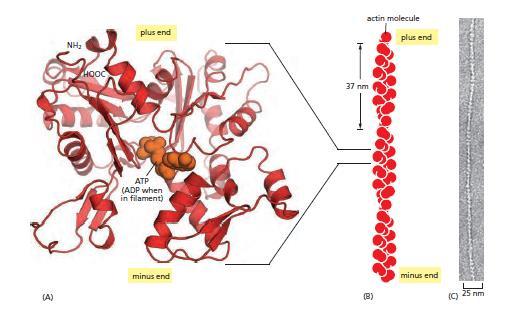

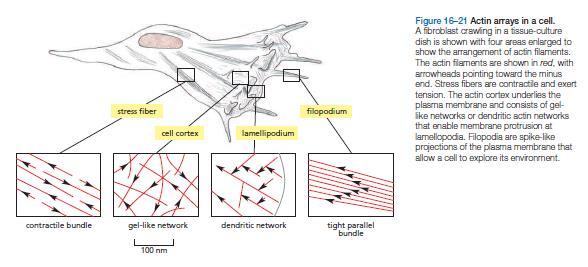

9 Aktinový cytoskelet α-aktin - u svalových buněk β-aktin a λ-aktin- u ostatních buněk G-globulární aktin F fibrilární aktin vzniká polymerizací G-aktinu, rychle depolymerizuje a znovu polymerizuje F- aktin - 8 nm tlustá vlákna, na která se váže asi 100 proteinů

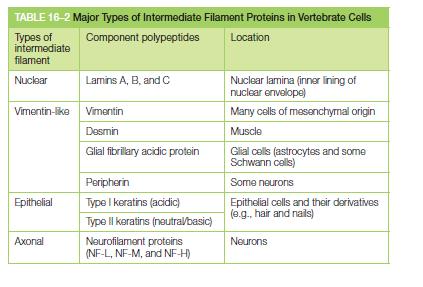

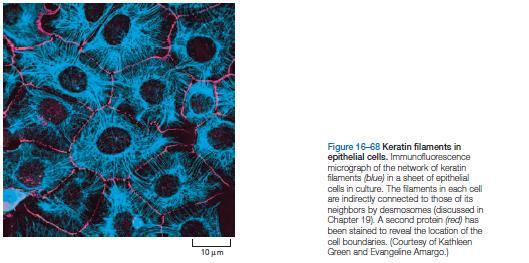

10 Intermediární filamenta Přítomné v buňkách většiny živočichů, ne u rostlin a hub Keratin- mechanická opora u epitelů Přítomný ve velkém množství Průměr vláken 10 nm

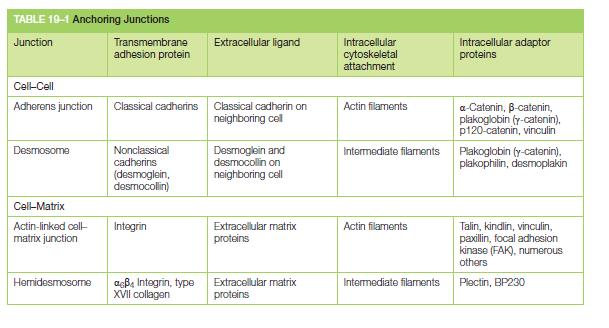

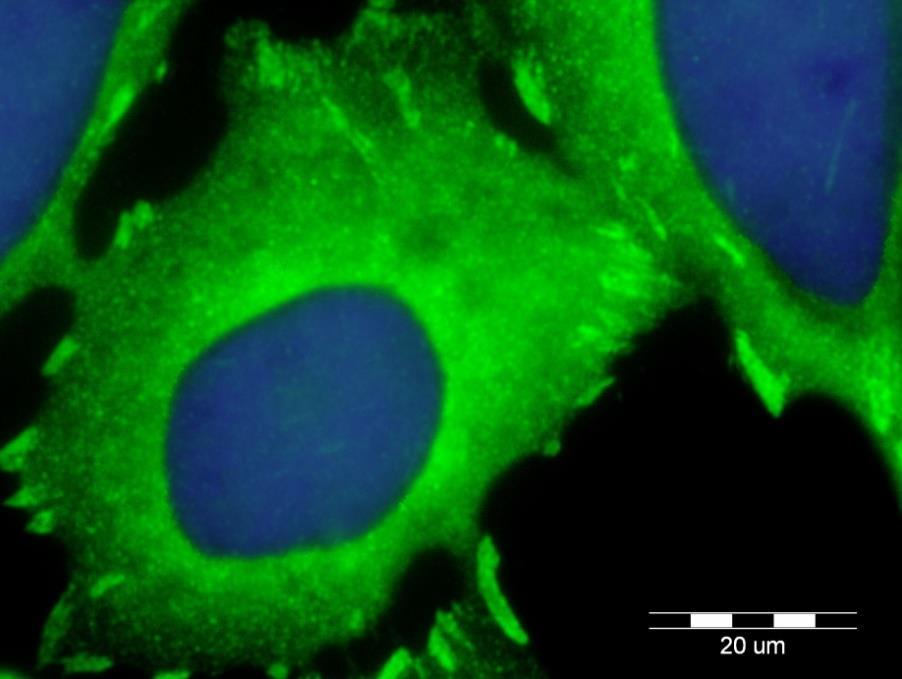

11 Anchoring junctions- Fokální adheze -spojují aktinový cytoskelet sousedících buněk a sprostředkují adhezi buněk k mezibuněčné hmotě pomocí integrinových receptorů Hemidesmozomy- ukotvení epitelových buněk k lamininu bazální láminy přilehlé tkáně pomocí integrinových receptorů a keratinovým filamentům Adherence junctions a desmozomy- drží buňky pohromadě, účastní se kadheríny a aktinový cytoskelet (adherence junctions) nebo kadheríny a intermediární filamenta (keratin apod. u desmozomů)

12

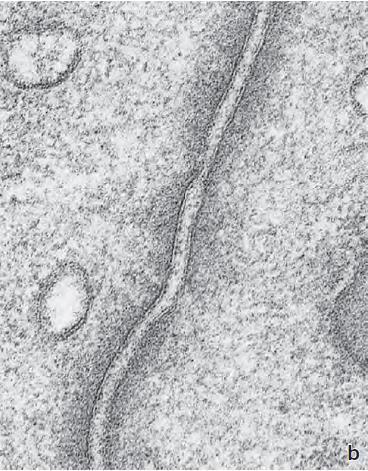

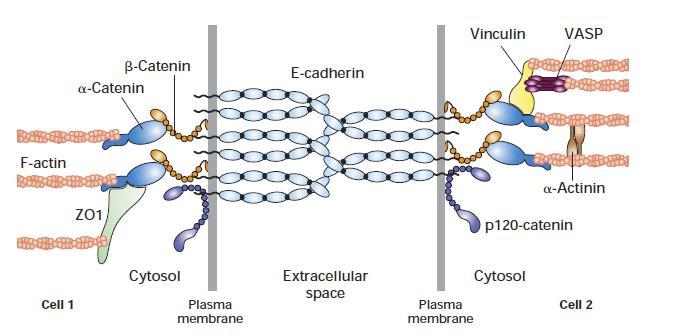

13 Adherence junction (zonula adherens)

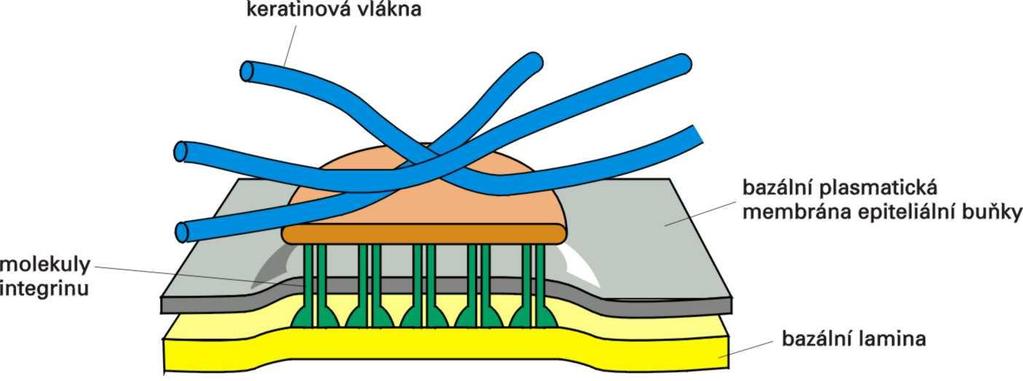

14 Hemidesmosomy Ukotvení epitelových buněk k lamininu bazální láminy přilehlé tkáně. Ukotvení je zprostředkováno integrinovými receptory na bazální plasmatické membráne epiteliálních buněk. Uvnitř buňky se vážou ke keratinovým filamentům

15 Desmosomy (macula adherens) desmosom pevné spojení buněk na exponovaných místech, např. epitel kůže Interakce buňka-buňka se účastní intermediární filamenta (keratin), na vnější straně membrány - cadheriny

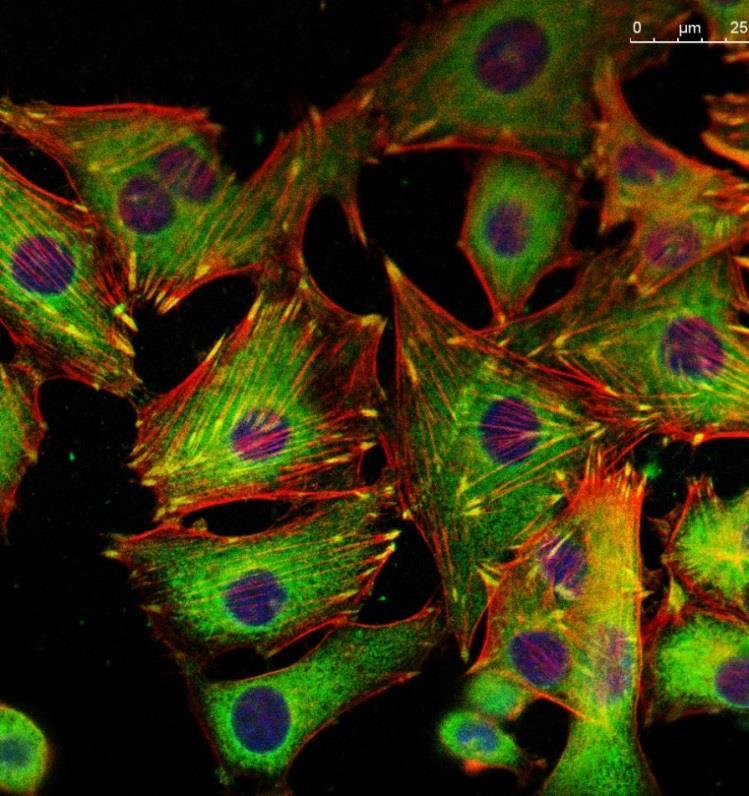

16 Adheze buněk na materiál Buňky adherují na umělý materiál: a) po adsorpci proteinů séra b) přímo na navázané syntetické ligandy (např. RGD, IKVAV apod.) pomocí integrinových receptorů, které tvorí klastry fokální adhezní plaky/ fokální adheze Fokální adhezní plaky s obsahem vinkulinu Saos-2 on Ti, day 3 Vinkulin (zelený) a β-aktin (červený) Buňky Saos-2 na nanostrukturovaném titanu

17 Proteiny ve fokálních kontaktech Rodina integrinových receptorů Obsahuje 22 heterodimerů 2 typů podjednotek α a ß. Celkem bylo objeveno 16 α podjednotek a 8 ß podjednotek, vážou se na cytoskelet a ovlivňují tvar buňky, vnitřní architekturu buňky a její migraci Fokální adhese, fokální adhesní plakyklastry integrinových receptorů vážící se na mezibuněčnou hmotu integrin měří 8-12 nm, adheze vyžaduje alespoň 10 nm - adhezivní plochy jednotlivých struktur Integriny rozeznávají krátké peptidové sekvence proteinů, např. Arg-Gly-Asp (RGD) ve fibronektinu, vitronektinu, interagují i s buňkami pomocí vazby na Ig-CAM, cadheriny a integriny α v β 3 - váže kolagen VI, laminin, fibronektin, vitronektin,thrombospondin, Von Willebrand faktor a fibrinogen α 1 β 1 - váže kolageny, lamininy α 2 β 1 - váže kolageny, lamininy α 4 β 1 - váže fibronektin, VCAM-1 α 5 β 1 - váže jen fibronektin α L β 2 - váže ICAM-1, ICAM-2 (v leukocytech) αiibβ 3 - váže fibrinogen, fibronektin, von Willebrand faktor, vitronektin Horton M.A.: Int. J. Biochem. Cell Biol. 29: , 1997; Aplin AE. Pharmacological reviews 50(2), , 1998 K. Anselme. Biomaterials 21 (2000) ; Hynes RO Cell 69(11), 1992,

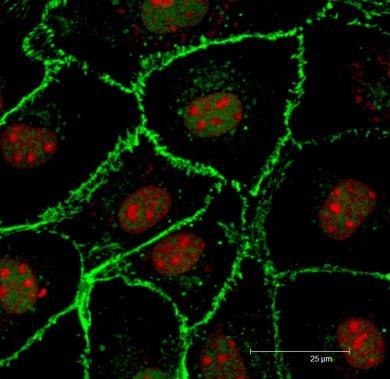

18 VE-cadherin V endotelových buňkách na fibrinu Rodina cadherinových receptorů Kalcium-dependentní homotypická adheze buňka-buňka N-, P-, R-,B- a E-cadheriny a asi 10 dalších členů. -Asociované proteiny α,β,γ-cateniny -Přítomné v mezibuněčných spojích nazvaných adherence junctions (vážou se na aktin) -Úloha při vývoji mozku během ontogeneze, udržování normální struktury tkáně Aplin AE. Pharmacological reviews 50(2), , 1998

19 Cell adhesion molecule (CAM) Nervové Ig CAMs (NCAM) - důležitá funkce při vývoji mozku a zachování nervových spojů, většinou homotypické interakce Ig CAM v imunitním systému: ICAM1 a 2 (interagují s β2 integríny leukocytů), T lymfocyty exprimují CD2, CD4, CD8, T cell receptor (TCR), heterotypické interakce kalcium-nezávislý receptor-rozeznání antigenu, cytotox. funkce T-buněk, recirkulace B-lymfocytů a další Ig CAM v endotelových buňkách: VCAM-1 (váže α4β1 leukocytů), PECAM-1(u těsných spojů) u endotelových buněk-homotypická i heterotypická interakce Receptorové protein tyrosin fosfatázy (Ig CAM-RPTPs) - signální molekuly Lectin-like adhesion receptors Homologní k živočišným lektinům závislým na kalciu, obsahují lektinovou doménu a EGF-like doménu P-selektin-latentně přítomný u endotelů a destiček- Translokace na povrch buňky po aktivaci trombinem nebo jinými aktivátory E-selektin- syntetizují v endotelových b. po jejich aktivaci TNF nebo IL-1 L-selektin- produkují ho lymfocyty, prezentace na povrchu buněk regulována, interagují s CD34 endotelových buněk, selektiny se podílejí na signalizaci, která reguluje interakce mezi leukocyty a endotelem

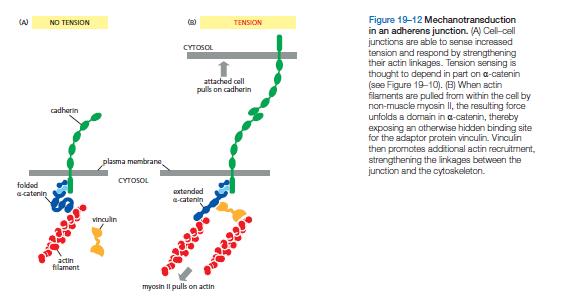

20 Mechanotransdukce u adherens junction

21 Mechanosensing v kosti- pravděpodobné mediátory Pravděpodobné mediátory mechanocitlivosti jsou: primární cílie (řasinky), polycystiny, tuhost ECM, změny v dynamice změn cytoskeletu -které ovlivňují koaktivátory transkripce YAP/TAZ, integrinové receptory αvβ3, connexiny/gap junctions, hemichannels, napěťovo-řízené iontové kanály. Osteoblasty z potkana s primární řasinkou Primární cílie- 4-6 µm sensorická organela spojená s mikrotubulami a mateřskou centriolou. Spouští a udržuje expresi genů pro osteogenezi u kmenových buněk kostní dřeně po podnětu oscilujícím prouděním tekutin a vystavením diferenciačnímu médiu interaguje s polycystinem 1 a 2, intracelulární signální dráhou hedgehog/gli a signalizací AC6/cAMP TAZ (transcriptional co-activator with a PDZ-binding domain) translokuje do jádra, ko-aktivuje Runx-2 => osteoblastogenese, nebo reprimuje PPARγ => adipogenese Connexin-43 v gap juncions=> šíření Ca 2+ vlny, uvolnění anabolických faktorů: PGE2, ATP, NO. Cx43 pravděpodobně ovlivňuje anabolický efekt pohybu na tvorbu kostní hmoty. Integriny α5 pravděpodobně pomáhají otevírat hemichannels v osteocytech a následné uvolnění PGE2 a ATP. Integriny α5β1 na mechanický stimul spouští signalizaci pomocí Ca 2+ ultrarychlou aktivací TRPV4 iontových kanálů a FAK/RhoA-ROCK/ERK dráhy. Yan JL Volume 404, 15 March 2015, Pages

22 Mezibuněčná hmota Zabezpečuje oporu orgánům a buňkám, výměnu živin a odpadních produktů mezi krví a tkání, ochrana proti mikroorganizmům, reparace poškozených tkání, zásobárna tuku, poskytuje buňkám receptory pro adhezi, přenos signálů Základní hmota: bezbarvá, gelové konzistence, ve které jsou zality buňky a vlákna -Glykosaminoglykany, proteoglykany, glykoproteiny Vlákna: kolagen (25 typů), převážně vláknitý kolagen typu I ( nm tlusté fibrily), kolagen typu III (kůže, kost, šlacha, chrupavka a další tkáně) Retikulární vlákna (0.5-2 um tlustá) - Kolagen III (tvoří síť v orgánech a žlázách) (vyšší obsah uhlovodíků než jiné typy kolagenu) Elastická vlákna (0.2-1 um v průměru), můžou se natáhnou až na 150% klidové délky

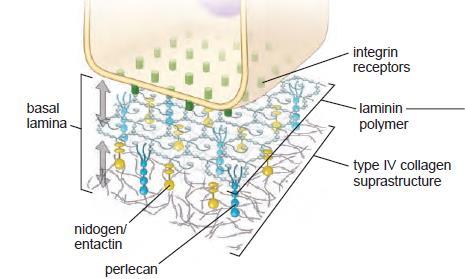

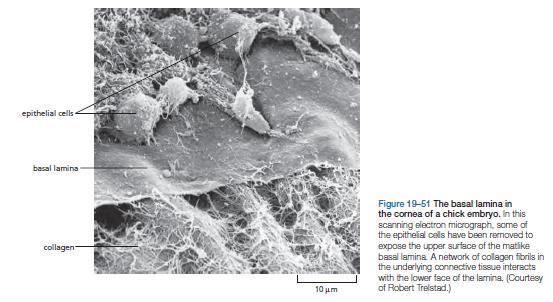

23 Mezibuněčná hmota Basalní lámina (basálná membrána) epitelových buněk

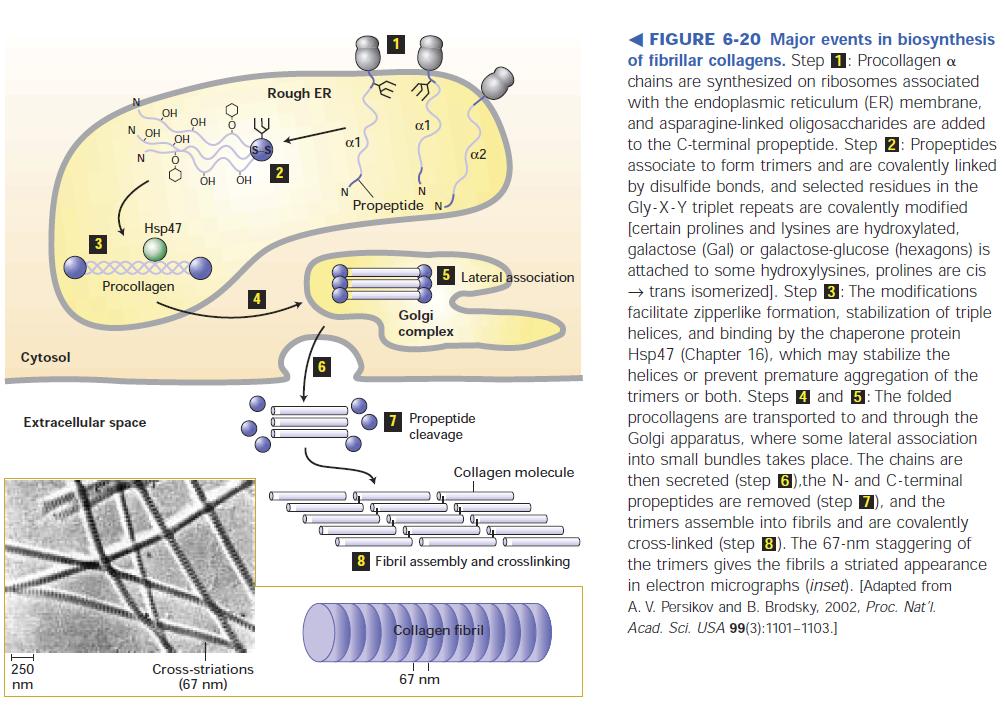

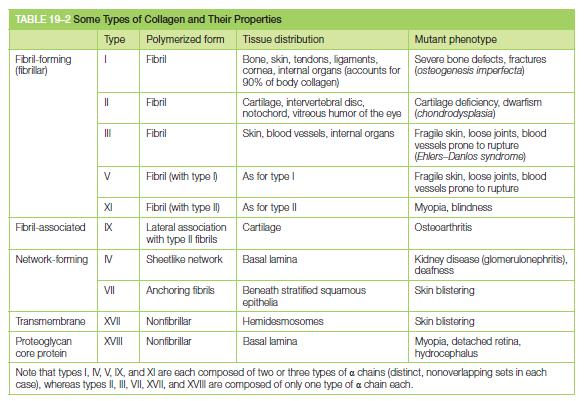

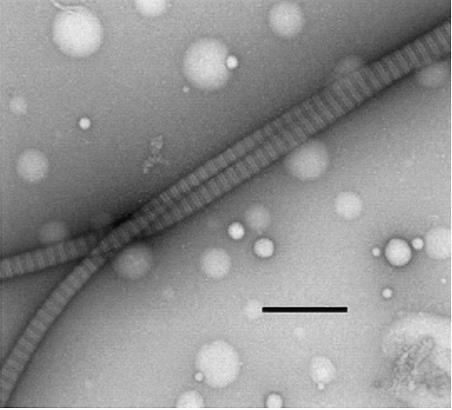

24 Kolagen

25

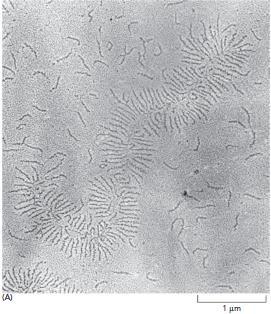

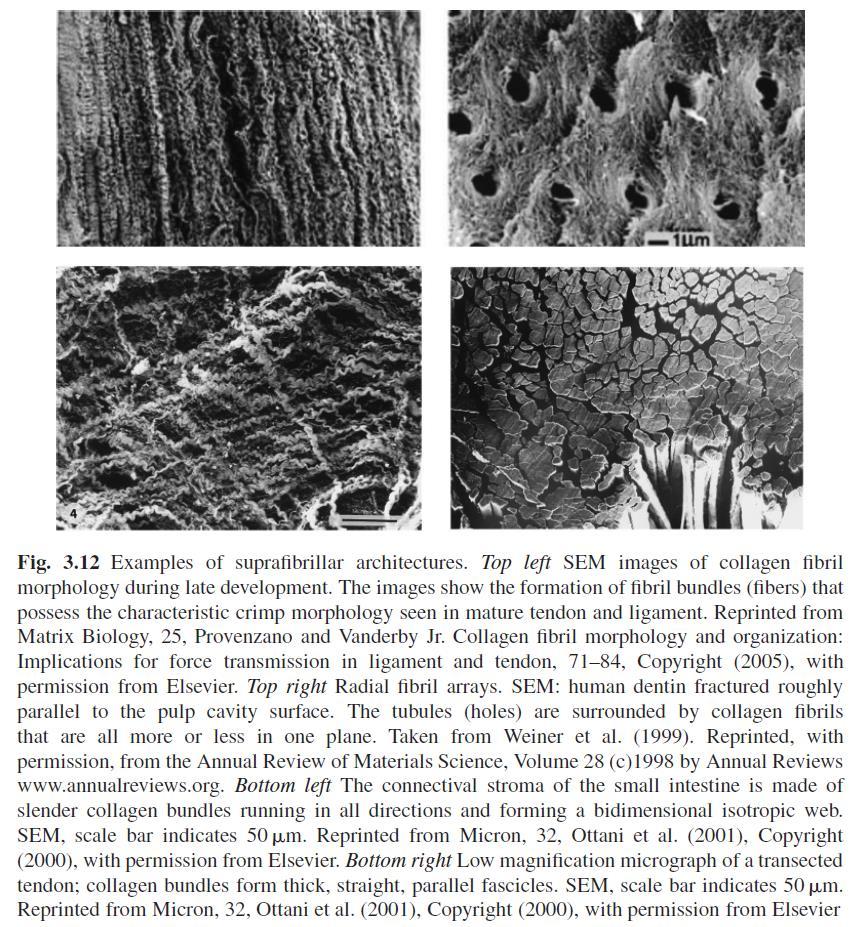

26 Suprafibrilární struktura kolagenu

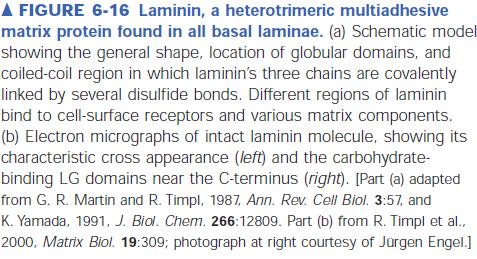

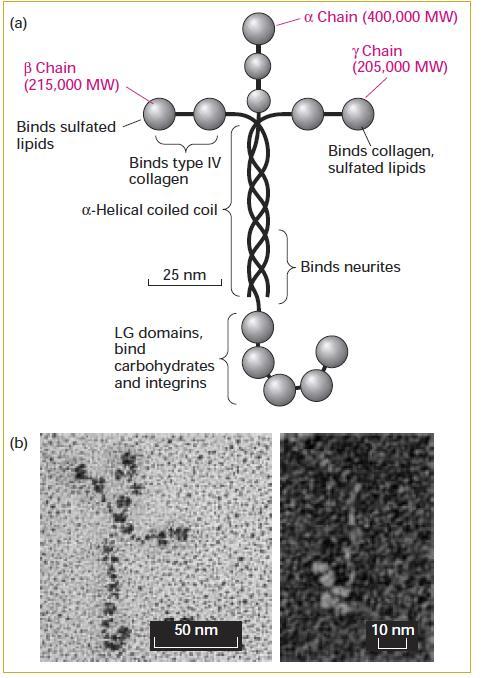

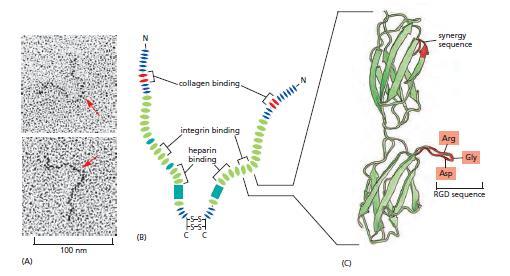

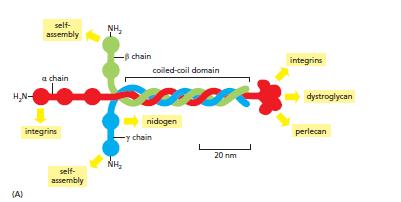

27 Laminin

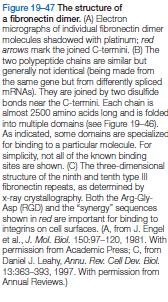

28 Fibronektin Pro endotelové buňky a hladké svalové buňky je optimální koncentrace RGD 0.32 pmol/cm 2, vzdálenost mezi RGD a PHSRN je přibližně 40 Å

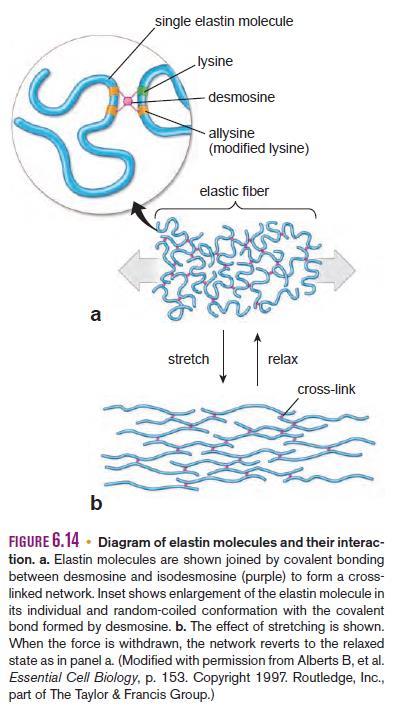

29 Elastin Elastická vlákna jsou tenčí než kolagen, tvoří 3D strukturu Brání poškození tkáně rychlým natažením Produkují ho fibroblasty, hladké svaly Náhodní distribuce glycinu způsobuje náhodní svinutí elastinu a hydrofobicitu Desmosine a isodesmosinekovalentně síťuje elastin Fibrillin-1 tvoří mikrovlákna- která podporují organizaci elastinu do vláken

30 Aminokyselinové sekvence pro vazbu buněk k mezibuněčné hmotě Vazbové místa pro buňky: RGD (fibronektin, vitronektin, osteopontin) DGEA (laminin, kolagen) EILDV (fibronektin) GPRP (fibrinogen) KQAGDV (fibronektin, vitronektin) Sekvences preferované určitými buněčnými typy: KQAGDV; VAPG hladké svalové buňky REDV - endotelové buňky YIGSR, IKVAV - neurony KRSR - osteoblasty

31 Proteoglykany, agrecan Hyaluronan, chondroitin sulfát, dermatan sulfát, keratan sulfát Hydrofilní, záporně nabité, osmoticky vážou vodu, turgor tkáně, Na+ ionty, kluzné vlastnosti, odolnost vůči stlačení tkáně (kůže, chrupavka, oko, apod)

32 Povrchové vlastnosti materiálů, které ovlivňují chování buněk Chemické složení, polarita, smáčivost, povrchová energie, vazba růstových faktorů na povrchu Specifické peptidy, -OH, -COOH, -NH 2 groups Elektrická vodivost, náboj Adsorpce proteinů na povrch materiálu Mechanické vlastnosti tuhost, fluidita povrchu Microstrukturovaný povrch, nanostruktura, drsnost, 2D a 3D scaffoldy Mechanická stimulace-natahování, smykové napětí proudícího média

33 Bacakova L et al. Biotechnol Adv. Modulation of cell adhesion, proliferation and differentiation on materials designed for body implants. 2011,29(6): Adsorpce proteinů na hydrofilních a hydrofobních površích Extrémně hydrofilní povrchtekutý, antiadhezivní povrch Mírně hydrofilní povrchdobrá adheze buněk Měkký povrch, problémy s rozprostřením buněk Hydrofóbní povrch: rigidní protein s nevhodnou konformací, který je nedostupný integrinovým receptorům buněk

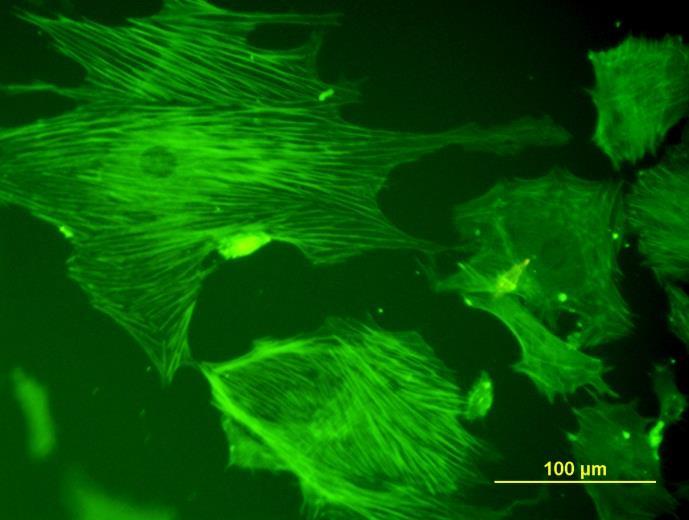

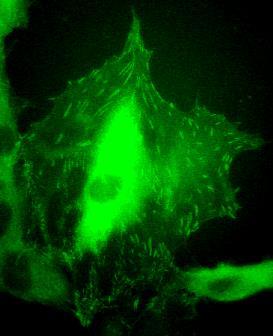

34 Pokrývání proteinovými vrstvami Hladké svalové buňky, α-aktin, obj. 20x Co I Co I_Laminin Co I_Heparin_Co IV_Laminin Intersticiální buňky chlopně, α-aktin, SEM, konfokální mikroskop Leica SP2 Kolagen I Statická kultivace, kolagen I obj.63x, 2x zoom Dynamická kultivace, kolagen Obj. 20x, 4xzoom

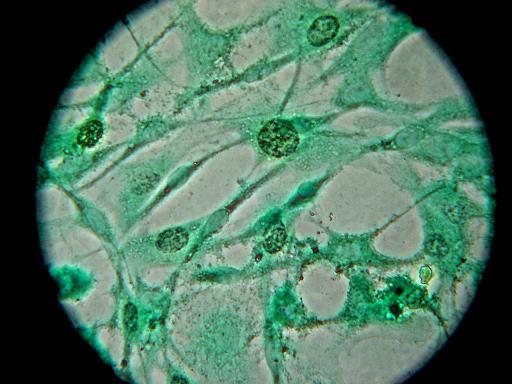

35 Metabolická aktivita Alkalická fosfatáza (µg/cell) Osteoblasty na PEO-RGDG 13 PHSRN Beta aktin červeně a vinkulin zeleně,bar=50 μm. Benoit DSW and Anseth KS. Biomaterials 2005;26:

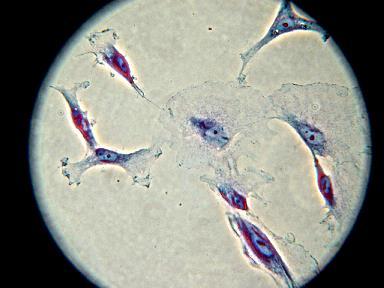

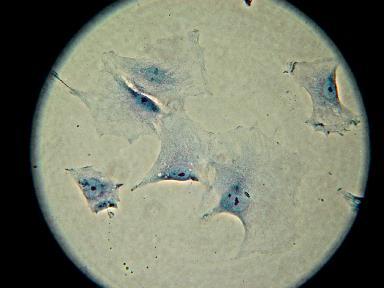

36 Hladké svalové buňky na antiadhesivních površích PDLLA/PEO s RGD sekvencí PDLLA PDLLA-b-PEO PDLLA-b-PEO-5%RGD PDLLA-b-PEO-20%RGD Bacakova et al. J Mater Sci Mater Med. 2007, 18(7):

37 BrdU + buňky (%) RGD peptidy BrdU+ cells Incorporation of BrdU PDLLA PDLLA Material 5%GRGDSG-(N)-PEO-b-PDLLA B. Medium without growth factors Cell number/cm 2 Cell number/cm 2 Time/hours Time/hours

38 Smáčivost, povrchová energie, polarita, náboj PDLLA-PEO with different length of PEO chain, PEO concentration and -COOH content glass PLLA PDLLA/PEO PDLLA/PEO D. 7. deň, počet buniek Cell number on day 7 Cells/cm 2 (x1000) Glass PLLA G PEO_33 G, G, PLLA G, PLLA PLLA PEO_18 PEO_10 G, PLLA COOH_40 G, PLLA, 33, 18, 10, COOH_40 COOH_10 PDLLA_PEO_33% PDLLA_PEO_18% PDLLA_PEO_10% PEO33% COOH10% Mixture of MeO-PEO11000-b-PDLLA18000 and COOH-PEO5000-b-PDLLA5000 => PEO 33% with 10 a 40% PEO-COOH.

39 Cells / cm 2 (x 1000) Vliv iontové implantace na proliferaci Počet hladkých svalových buněk na adhesivních doménách na PE vytvořených ozařováním 3x10¹² až 3x10 14 iontů/cm 2, 5.den 2500 A. 15 kev B. 150 kev Cells / cm 2 (x 1000) * *# * *# 0 3x 10e12 1x 10e13 3x 10e13 1x 10e14 3x 10e14 0 3x 10e12 1x 10e13 3x 10e13 1x 10e14 3x 10e14 Dose of Ar + ions Dose of Ar + ions Parizek M, Bacakova L, Lisa V, Kubova O, Svorcik V, Heitz J. Vascular smooth muscle cells in cultures on synthetic polymers with adhesive microdomains. Inzynieria Biomaterialow (Engineering of Biomaterials) 2006;IX(58-60):7-10.

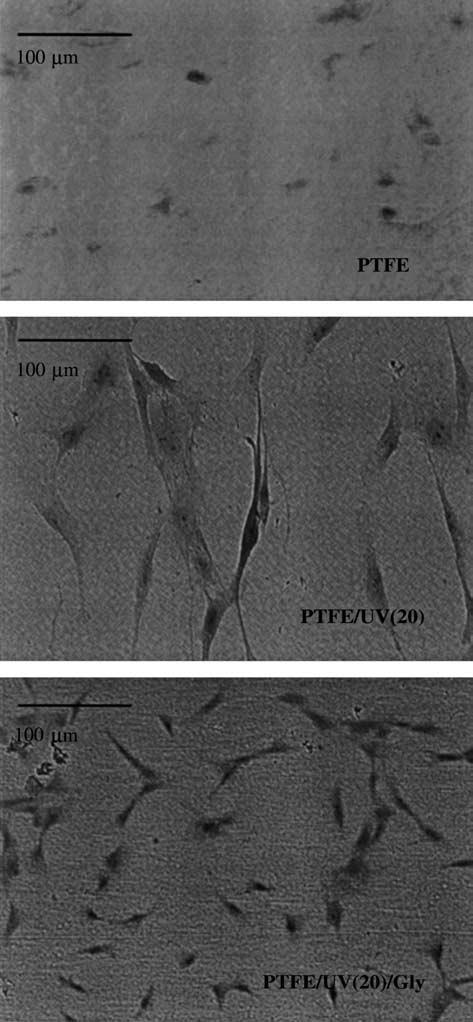

40 Modifikace PTFE pomocí UV lampy v NH3 atmosféře PTFE PTFE/UV PTFE/UV/glycin Švorčík et al. Nuclear Instruments and Methods in Physics Research B 217 (2004) Hladké svalové buňky 1. den po nasazení

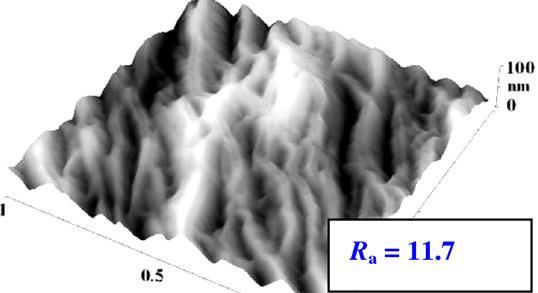

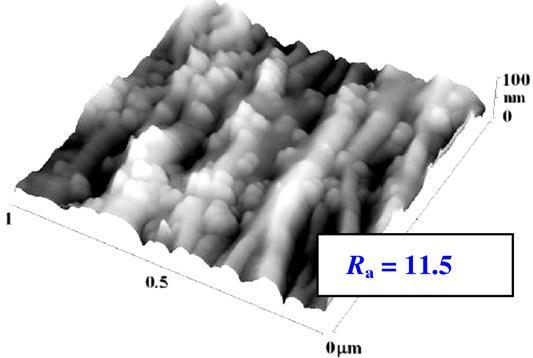

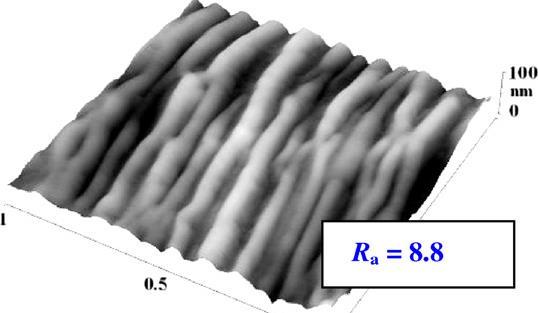

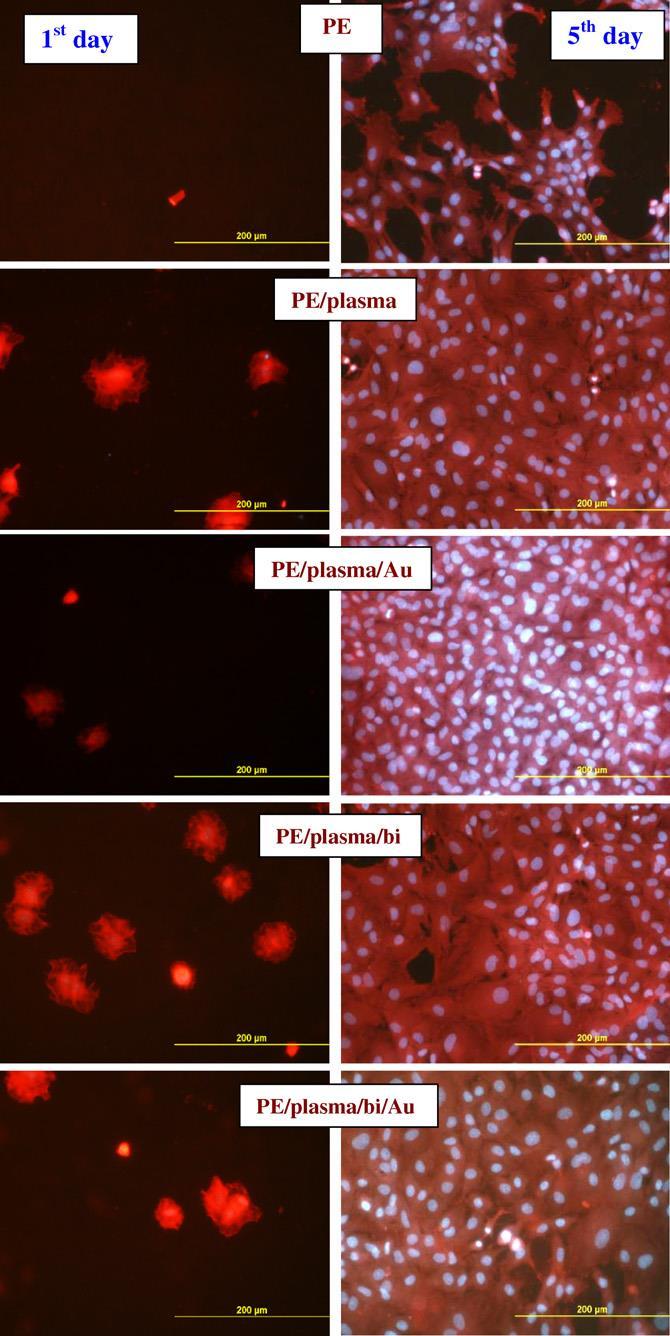

41 Hladké svalové buňky na polyetylénu(pe) modifikovaném nanočásticemi zlata N. Slepičková Kasálková et al. Nuclear Instruments and Methods in Physics Research B 272 (2012) PE- plasma PE- plasma/biphenyldithiol PE- plasma/biphenyldithiol/au

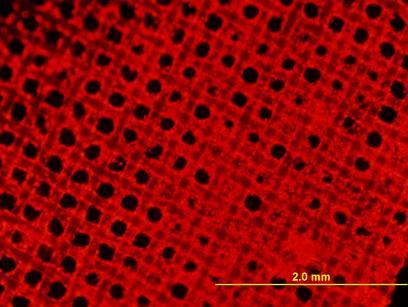

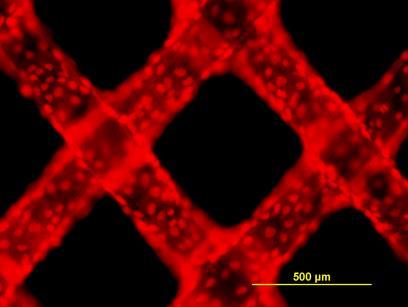

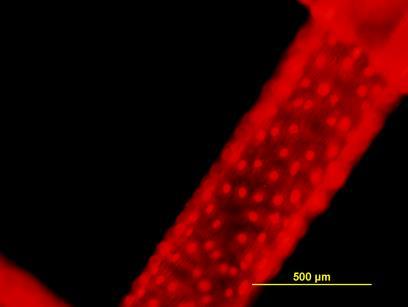

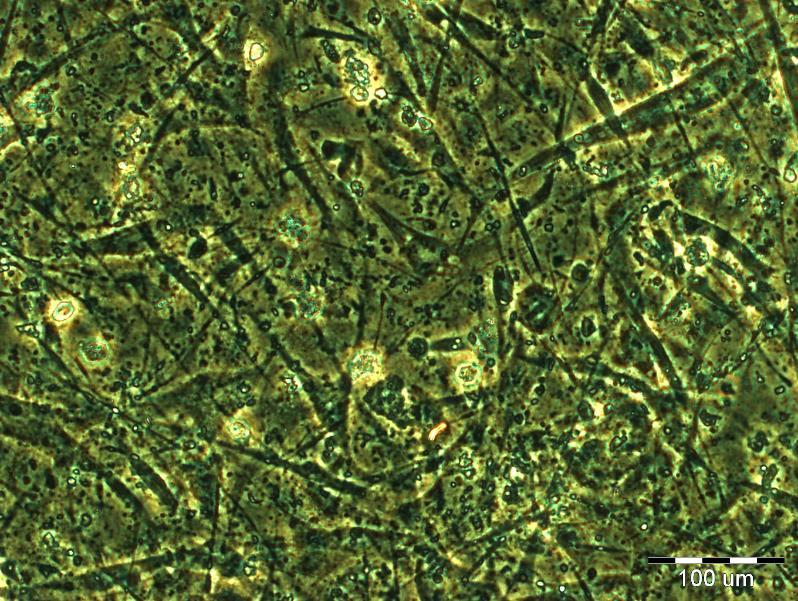

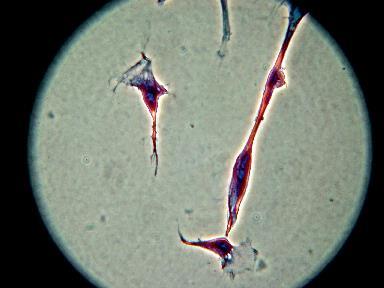

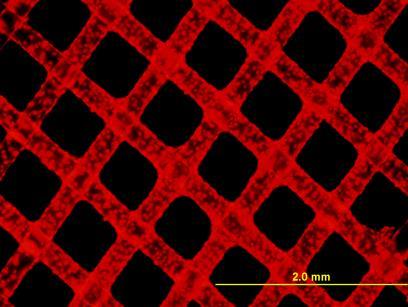

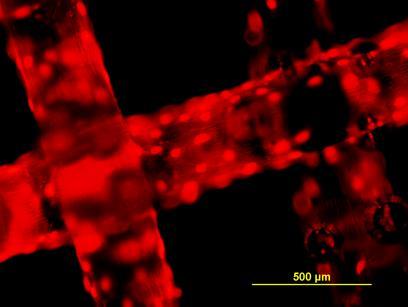

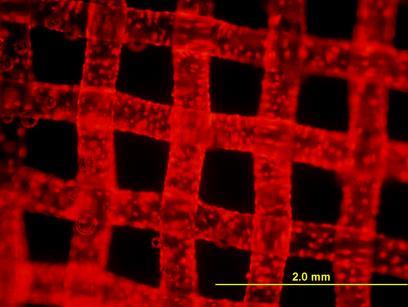

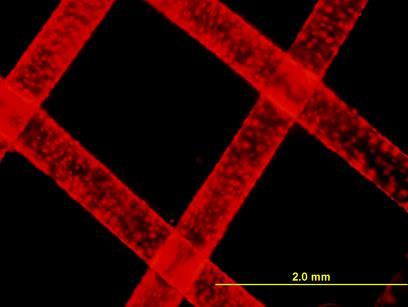

42 Makrodrsnost MG 63 buňky na uhelonových tkaninách, PI Obj. 10x Polystyrén ViCell Analyzer Beckman Coulter Počty na vláknech cell number/cm Total Viable PS 9S 25S 20T 67M Obj. 4x 9S 25S 20T 67M Obj. 10x Barbora Vagaská, FgU AV ČR

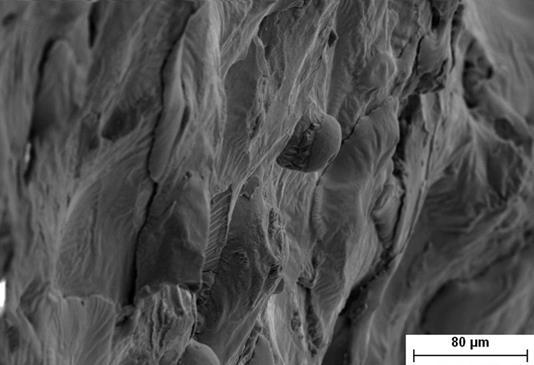

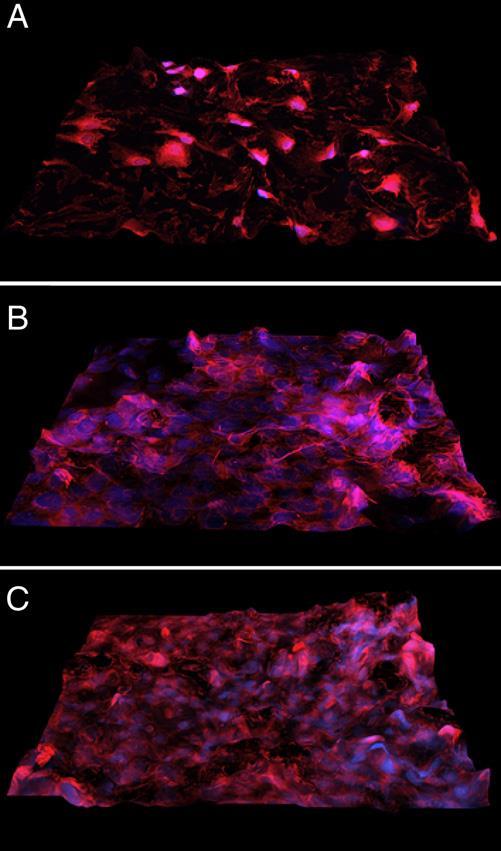

43 Modifikace Ti-6Al-4V slitiny pro tkáňové inženýrství kostí Úprava slitiny pomocí procesu electric discharge machining (EDM) processindukuje makrodrsnost a mění chemický povrch slitiny MG 63 buňky 7. den Ti-6Al-4V plasma-spraying Ti-6Al-4V + EDM proces Ti-6Al-4V+ EDM proces Ti-6Al-4V EDM proces+annealing při 500 C Petr Harcuba et al. Journal of the Mechanical behavior of Biomedical Materials 7 ( )

44 Porézní PGLA scaffoldy Incorporation of BrdU, day 7 MTT, day 14 β-aktin, konfokální mikroskop Leica SP2, 14 dní po nasazení Póry 40 µm, hloubka 60 µm Póry 200 µm, hloubka 580 µm Póry µm, d=640 µm

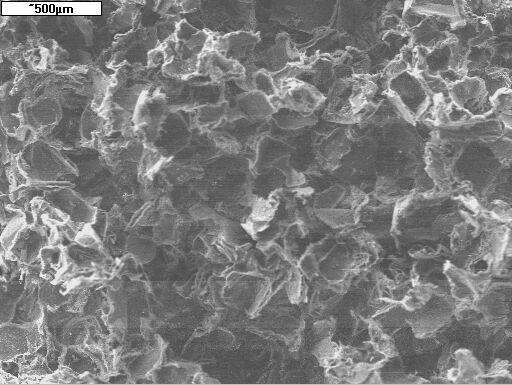

45 Velikost pórů u scaffoldů pro náhradu kostí Kosti: µm U menších pórů lepší buněk penetrace do hloubky Otevřené póry! Průměr osteonu v lamerární kosti je µm SEM, póry 200 μm

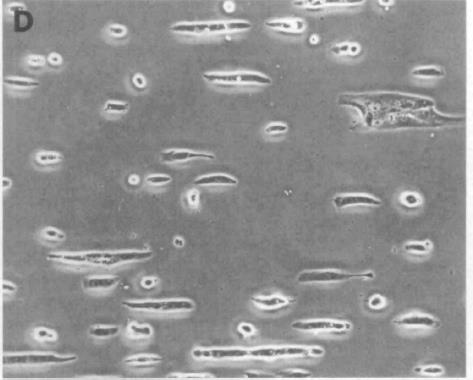

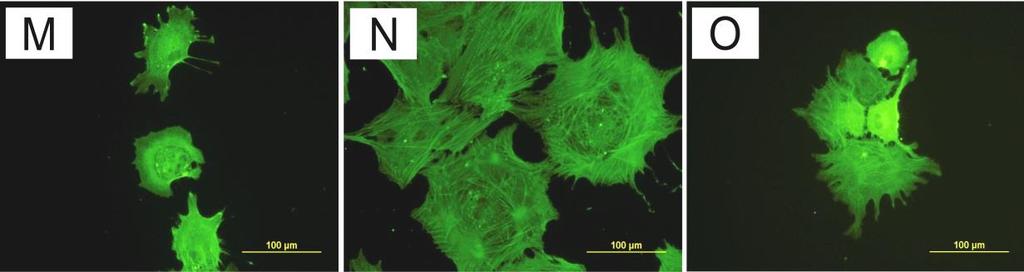

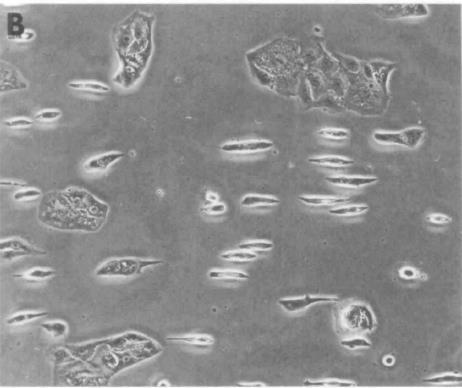

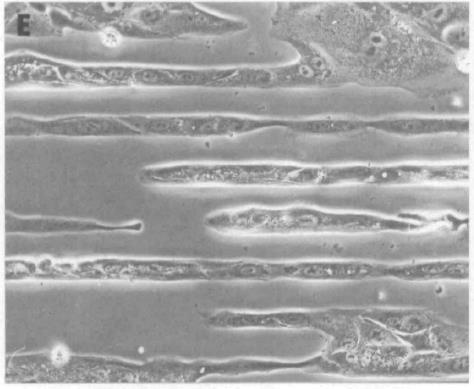

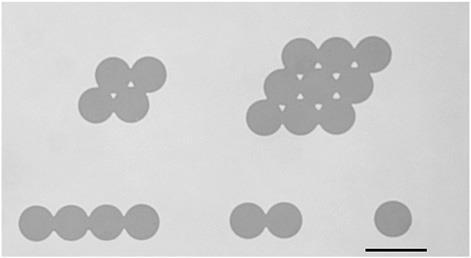

46 Délka buňky (% kontroly) Mikrostrukturovaný povrch- rozdílná šířka proužků Metylové skupiny na Quartz skle, Epitelové MDCK buňky 4 μm 6 μm 24 μm 50 μm Non-pattern Clark P et al. Journal of Cell Science 103; , 1992

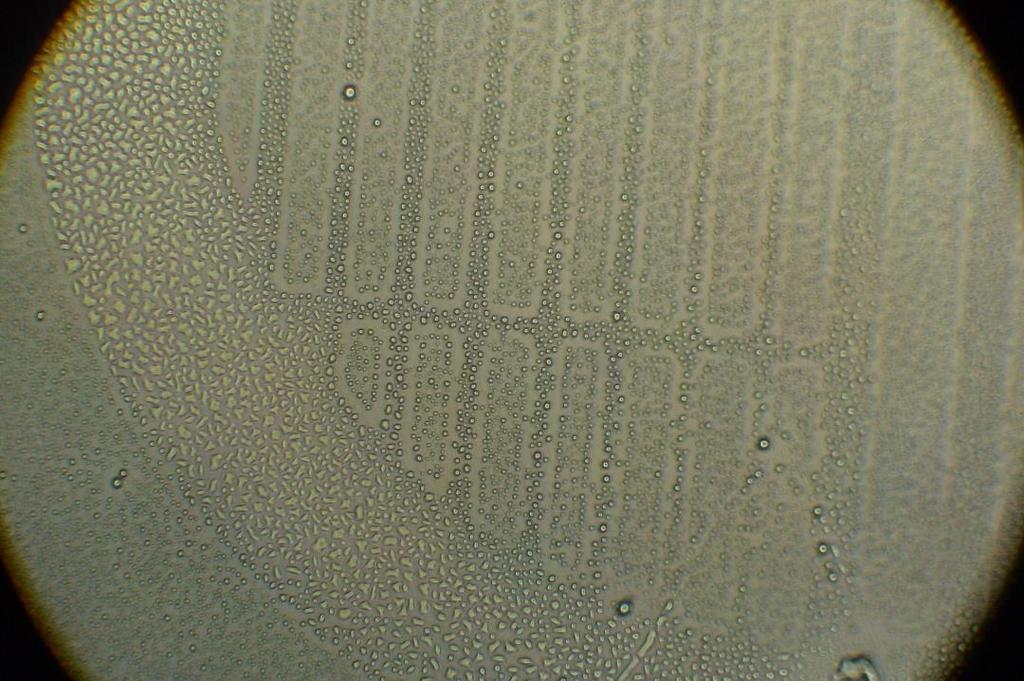

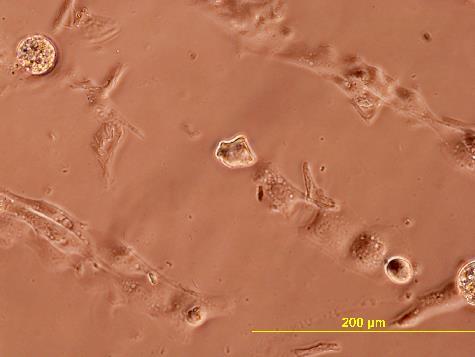

47 Mikrostrukturované povrchy Plasmová polymerizace kys. akrylové a 1,7- oktadienu, proužky o šířce - 75 a 150 µm Contact Angle (º) Acrylic Acid Octadiene Drop volume (µl) 1,7-octadiene Akrylová kyselina Endotelové buňky

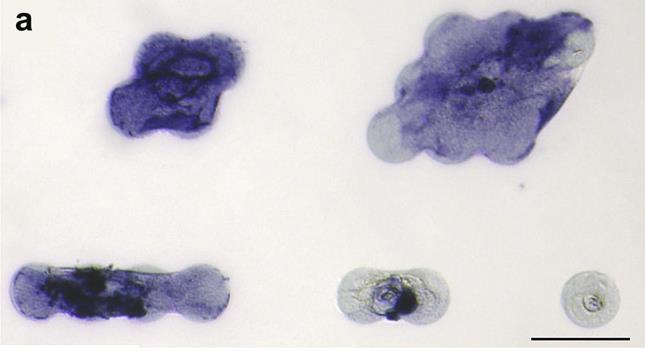

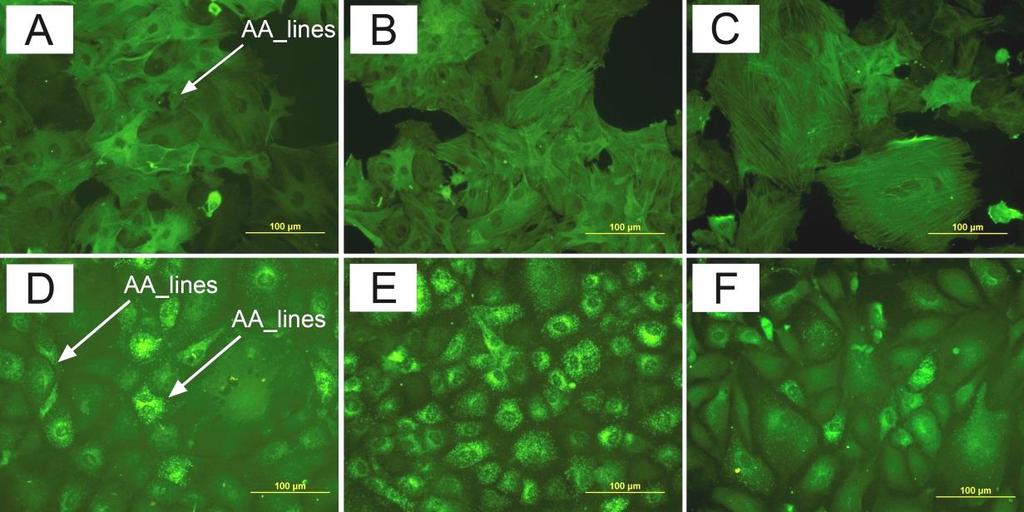

48 AA_domény C_AA C_OD Hladké svalové buňky α-aktin, * signif. nižší koncentrace na C_OD (77.1% C_AA) Endotelové buňky von Willebrand factor (in Weibel-Palade bodies) Mezenchymální kmenové buňky CD44, * signif. higher concentration na C_OD (152.3 % C_AA) Mezenchymální kmenové buňky talin Mezenchymální kmenové buňky β-aktin * signif. nižší koncentrace na C_OD ( 75.2 % C_AA)

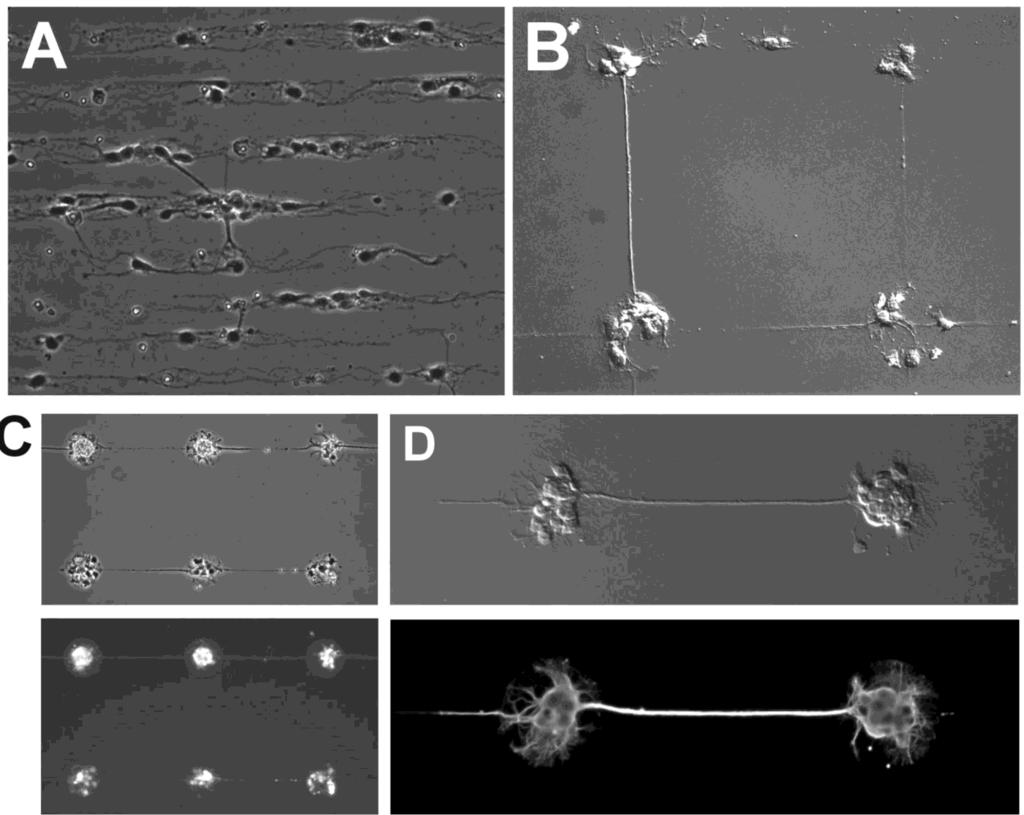

49 Mikrodomény pro orientovaný Polylysinové domény na PEO růst neuronů A: μm proužky B: 70 μm kruhové domény + čáry 2x 200 μm C: větší zorné pole 70 μm kruhové domény + čáry 2x 200 μm Chang WC and Sretavan DW. Langmuir. 2008, 24(22):

50 Mikrostruktura povrchu- domény PEG-RGD Aktivita alkalické fosfatázy mesenchymálních kmenových buněk kostní dřeně v závislosti na velikosti domény a kontaktu buňka - buňka 50um 50um Tang J et al Biomaterials 31 (2010)

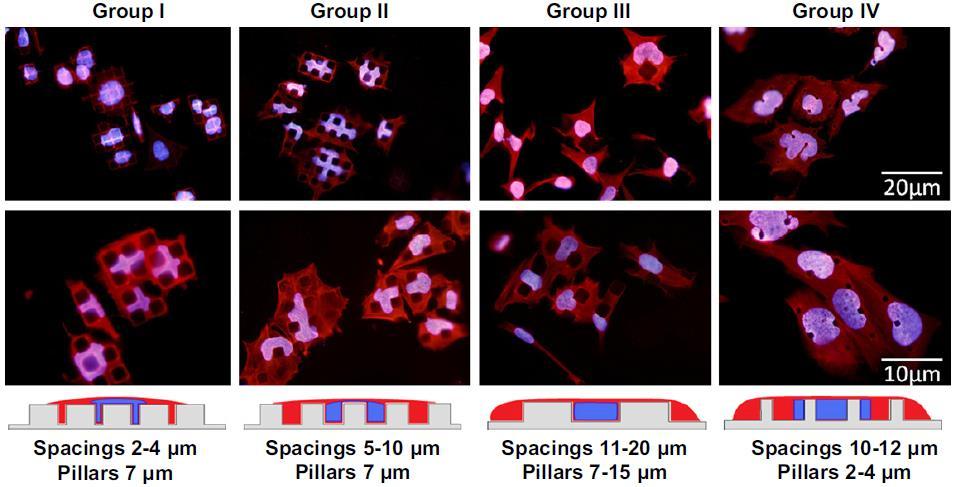

51 DEFORMACE JÁDRA GEOMETRIOU SUBSTRÁTU Badique F et al Biomaterials 34, 2013,

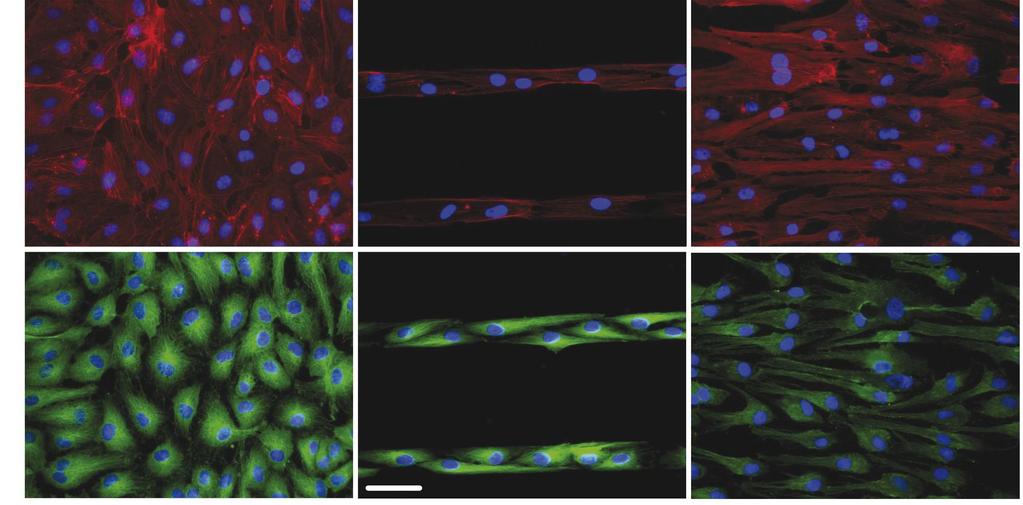

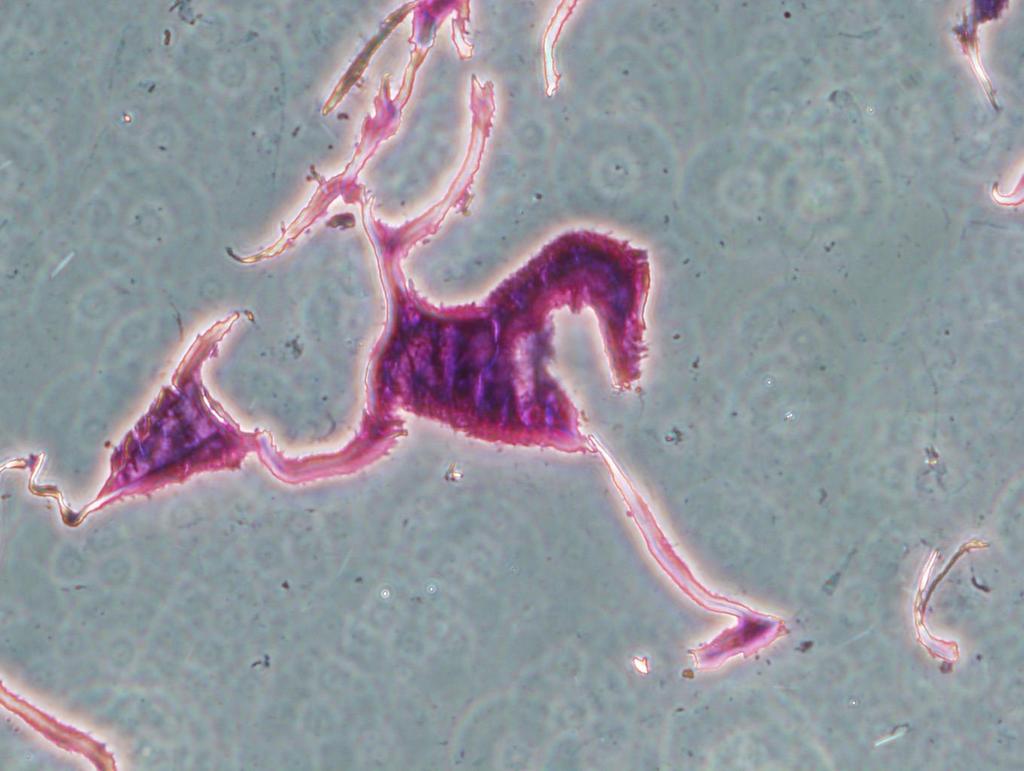

52 Morfologie endotelových buněk vlivem mikrostruktury Kočičí hlavy 25 μm proužky staticky Kolagen/albumin na PDMS Laminární proudění 20 h, 12,5 dyn/cm 2 aktin mikrotubuly 50 μm Vartanian KB et al. Am J Physiol Cell Physiol 298: , 2010.

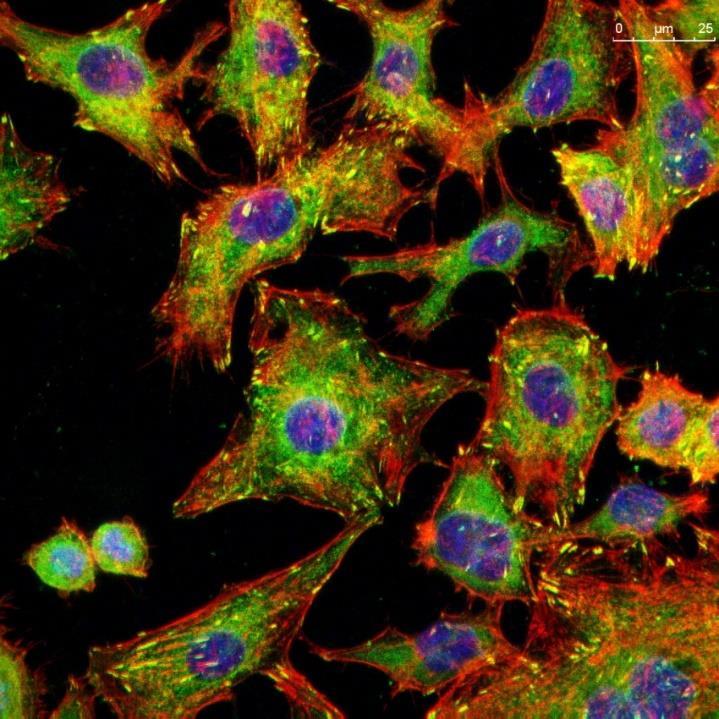

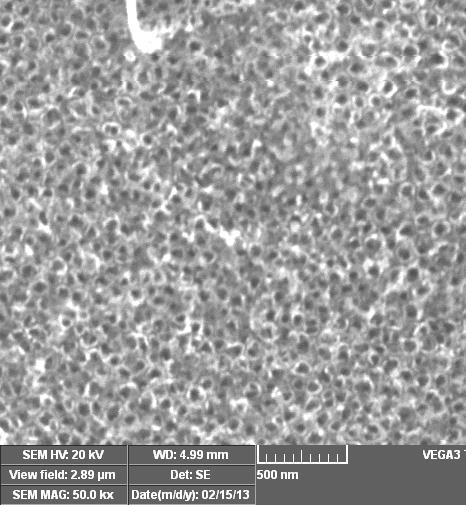

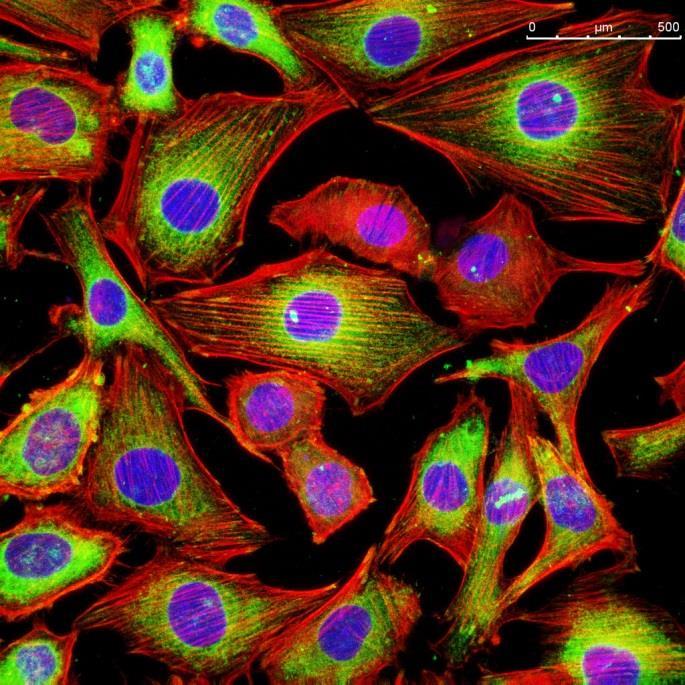

53 Nano- a mikro-drsnost Vinculin F-actin nuclei Saos-2, day 4, Leica SPE obj. 63, zoom 2x Ti nanotubes 10V nejmenší průměr nanotub, 30V největší průmer nanotub ALP intensity day 7 Miliony vs all vs 10V glass vs. 10V Ti_C glass vs.10v, 20V, glass vs.all 50 0 tryskané mikrodrsný povrch glass 10V 20V 30V Ti_C glass

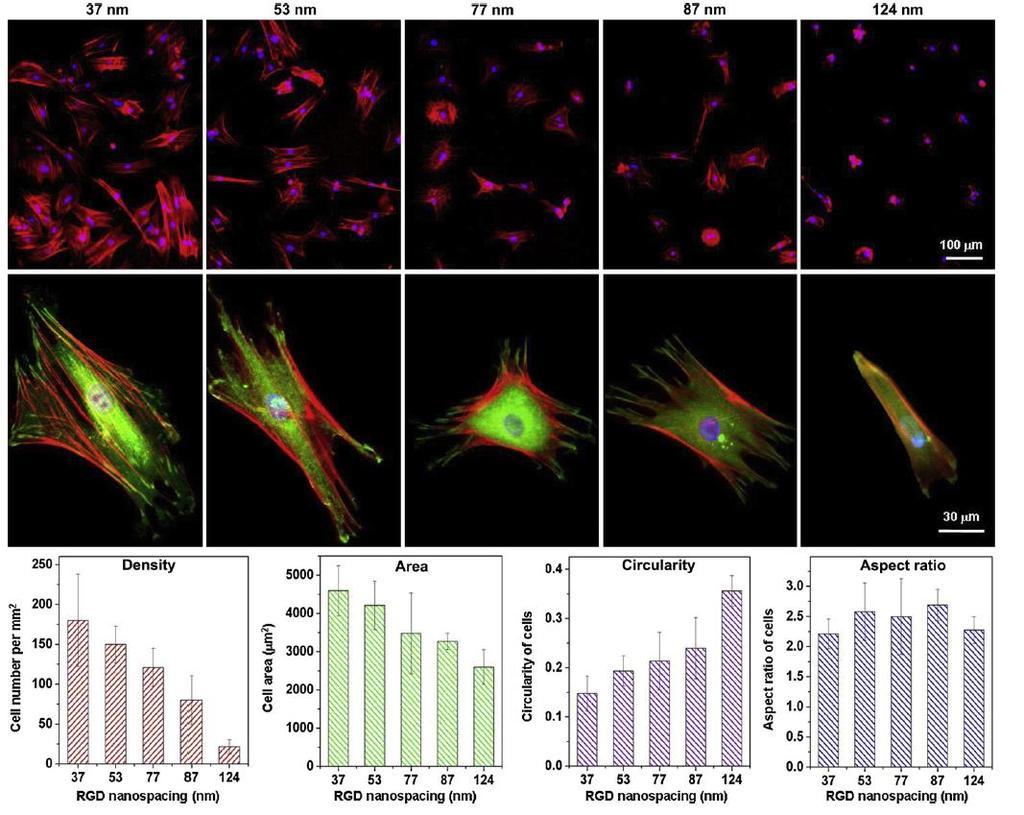

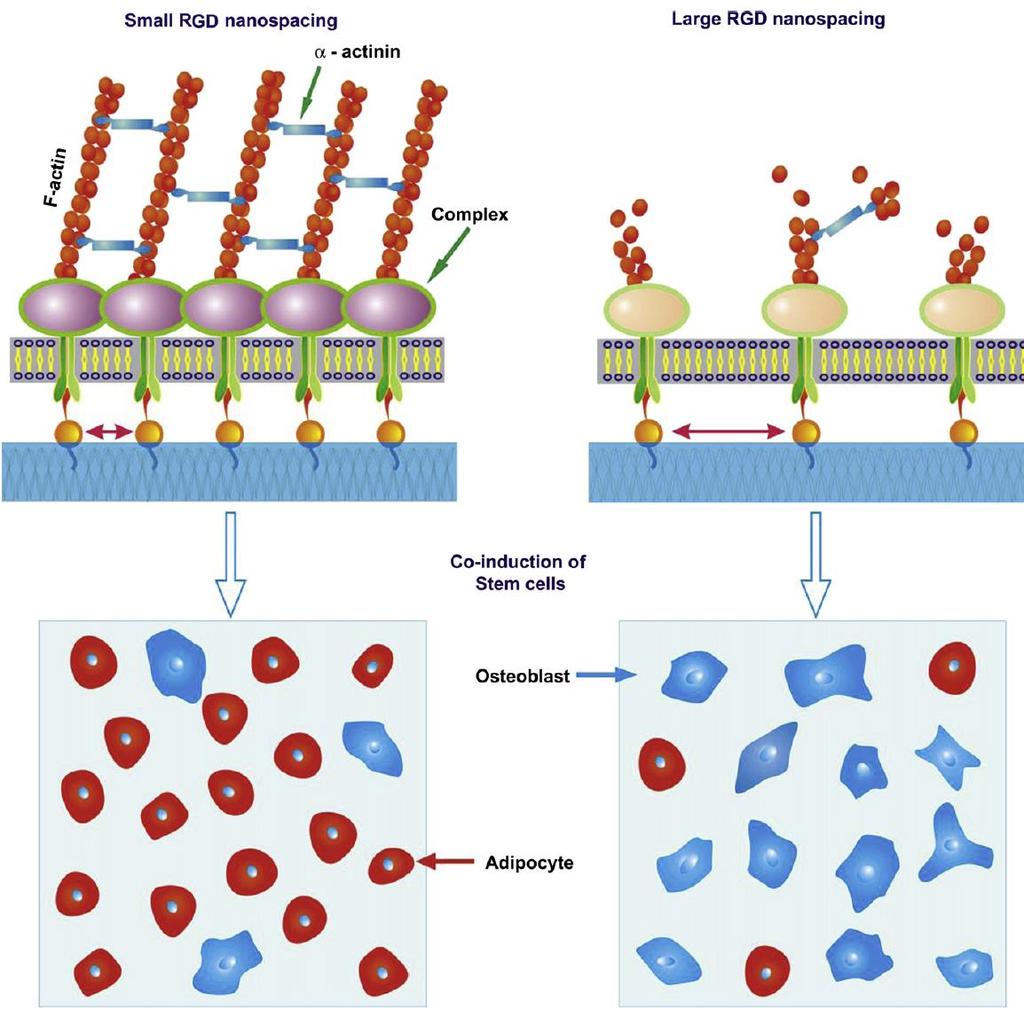

54 Vliv vzdálenosti RGD ostrovčekov na buňky MSC Wang et al. Effect of RGD nanospacing on differentiation of stem cells. Biomaterials 34: , 2013

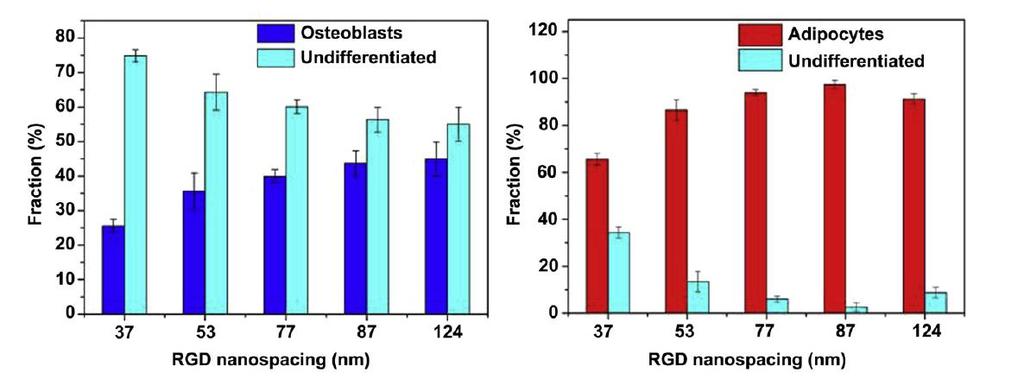

55 Vliv vzdálenosti nanostruktur na diferenciaci MSC Wang et al. Effect of RGD nanospacing on differentiation of stem cells. Biomaterials 34: , 2013

56 Mechanismus účinku nanospacingu

57 Bórem dopovaný nanodiamant-vliv vodivosti Talin, obj.100x Cells/cm 2 Number of MG 63 cells on day 7 after seeding II II III, IV I. PS II. 0-Boron NCD III.133-Boron NCD IV Boron NCD V Boron NCD Bórem dopovaný nanodiamant Koncentrace částic 6700 ppm Osteocalcin in % Absorbance (PS=100%) II, III, IV, V I. PS II. 0-Boron NCD I, IV, V III.133-Boron NCD I IV Boron NCD I, II V Boron NCD SEM Grausova L et al. Influence of Boron-doped Nanocrystalline Diamond Films on the Osteoblast Growth and Differentiation, Ploss one, accepted I, II

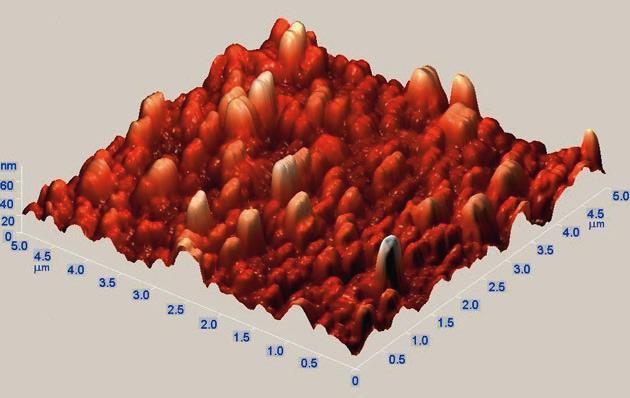

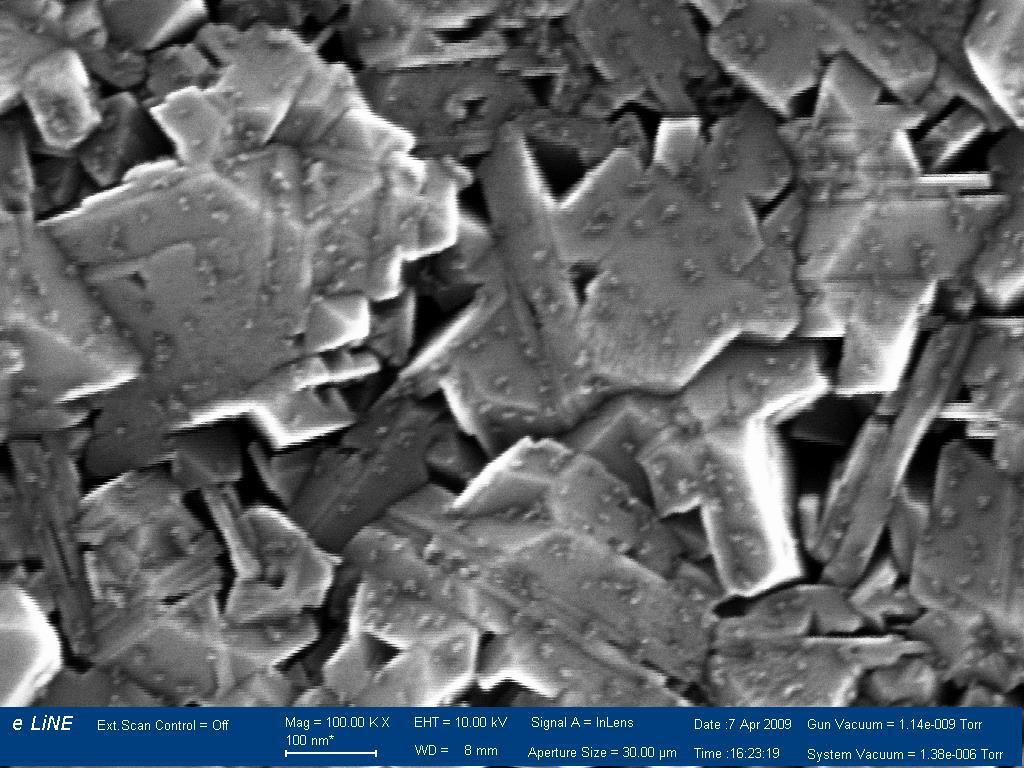

58 Nanokrystalické diamantové filmy - microwave plasma-enhanced chemical vapor deposition (MW PECVD), (20 Torr, 710 C, 0.8 1% CH4) Diamantové nanočástice, AFM mikroskop Beta-aktin, kostní MG-63 buňky sklo nanodiamant Bórem dopovaný nanodiamant Kopeček et al. phys. stat. sol. (a) 205, No. 9, (2008) / DOI /pssa

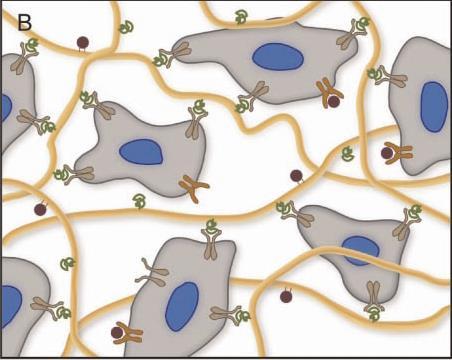

59 2D kultivace versus 3D kultivace 2D kultivace 3D kultivace Nervové bunky, beta-tubulin-červeně, tělo buňky - zeleně 2D kultura-polarizace b.-1/2 buňky vystavená podkladu, ½ buňky otočená do média, integrínové rec. se vážou na části membrány, buňka má jednoduchý plochý tvar -Homogenní koncentrace rozpustných molekul v buňkách 3D kultura- dynamický gradient v koncentraci rozpustných faktorů, které ovlivňují migraci, interakci buňka-buňka a diferenciaci, přirozená mechanotransdukce tkáně přirozený hydrogel, -podporuje vazbu buněk GF integrinovými receptory, -obsahuje růstové faktory -spouští v buňkách signální dráhy Tibbitt MW. Et al. Biotechnology and Bioengineering 103(4), , 2009.

60 2D vs 3D fokální adheze 2D Fokální adheze 3D adheze Molecular Cell Biology, Lodish, p.222

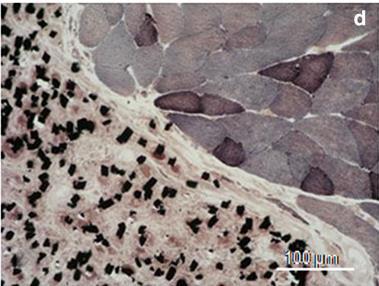

61 Uhlíková mikrovlákna s hydroxyapatitem in vitro, in vivo HA částice v uhlíkových vláknech Porézní uhlíkové mikrovlákno uhlíková mikrovlákna s vysráženým HA z SBF roztoku Kostní MG-63 buňky 7. den v kultuře Uhlíková vlákna v kosterním svalu Rajzer I et al.j Mater Sci: Mater Med(2010)21: potkana 210dní po implantaci

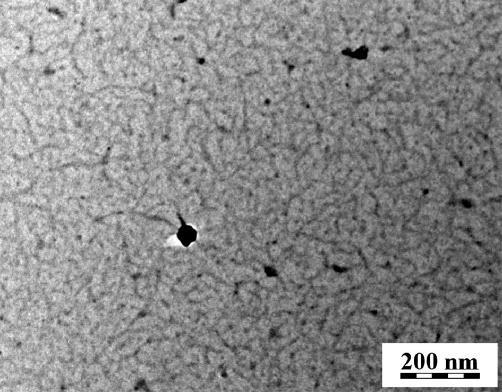

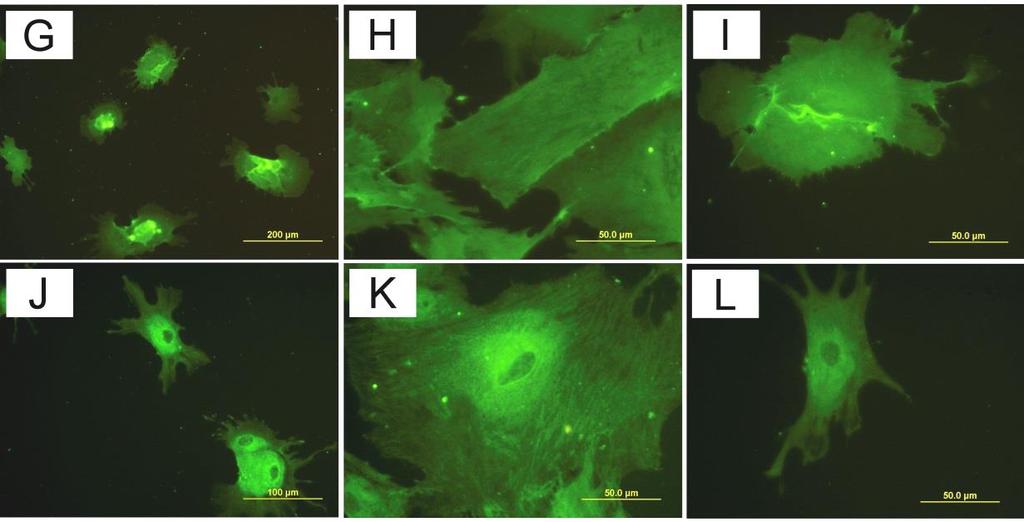

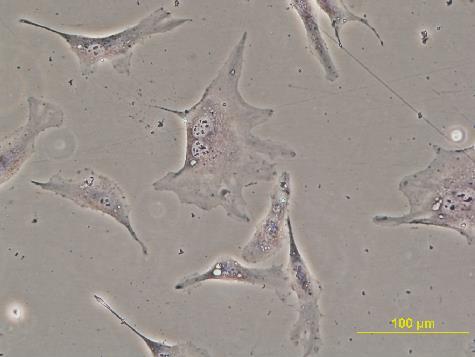

62 Hovězí Endotelové buňky na 2D, tenké 3D a tlustém 3D fibrinu 2D Fb Tenký 3D Fb Tlustý, bulk 3D Fb a) Fg 2μg_BSA_T_ (PPACK + Hirud_Fg_T)2 c) Fg2μg_T_(Fg+AT+H) i) Fg 2mg_T

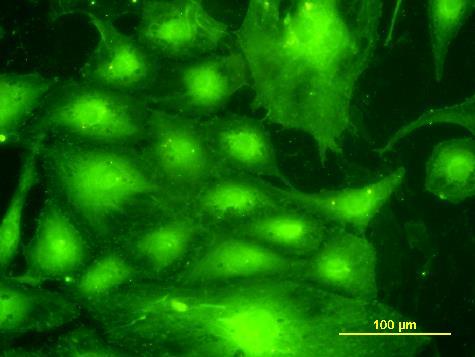

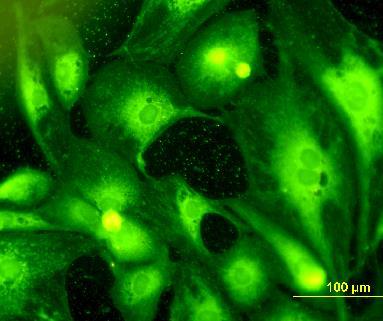

63 alpha V -integrin, EC, 3. den bulk 3D fibrin 2D Fb g) Fg 2μg_T_Fg200μg a) Fg 2μg_BSA_T_ (PPACK + Hirud_Fg_T)2

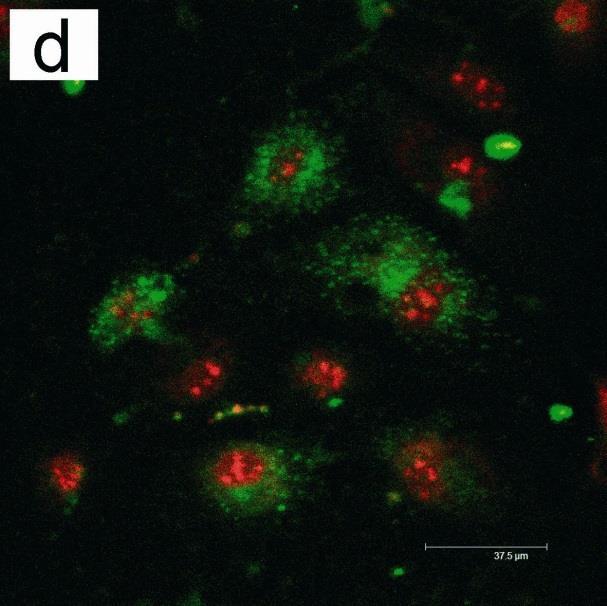

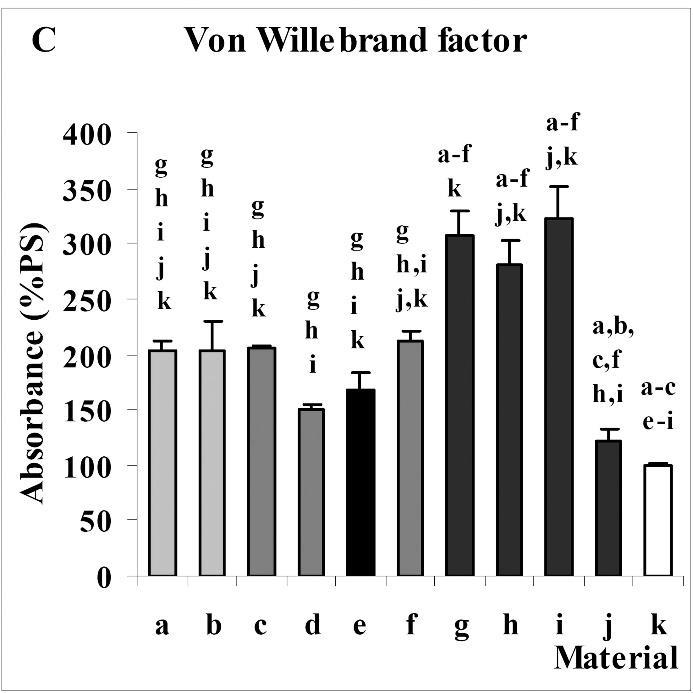

64 von Willebrand faktor, EC, 3. den 2D Fb vrstvy Thin 3D Fb Thick, bulk 3D a) Fg 2μg_BSA_T_ (PPACK + Hirud_Fg_T)2 d) Fg2μg_T_Fg2mg+AT+H g) Fg 2μg_T_Fg200μg

65 Řízené uvolňování růstových faktorů z polymerních vrstev albuminu/heparinu Surface plasmon resonance Von Willebrand faktor, endotelové buňky CPAE TCPS TCPS+FGF2 sol (Alb/Hep)2 C von Willebrand factor Relative fluorescence intensity TCPS vs.1,2,4,6 vs.1,2,4,6 vs.all vs.all vs.1,3-5 vs.1,3,4,5 2. TCPS+FGF2 sol 3. Alb/Hep 4.Alb/Hep+FGF2 sol 5.Alb/Hep FGF2 ads Low 6.Alb/Hep FGF2 ads High material (Alb/Hep)2+FGF2 sol (Alb/Hep)2+FGF2 ads Low (Alb/Hep)2+FGF2 ads High

66 Vliv tuhosti materiálu na morfologii buněk Lee J et al.journal of Mechanical, journal of the mechanical behavior of biomedical materials 2014; 38:

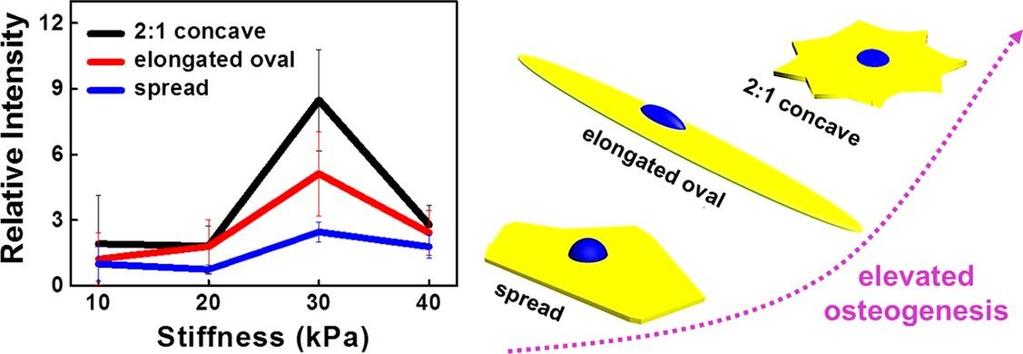

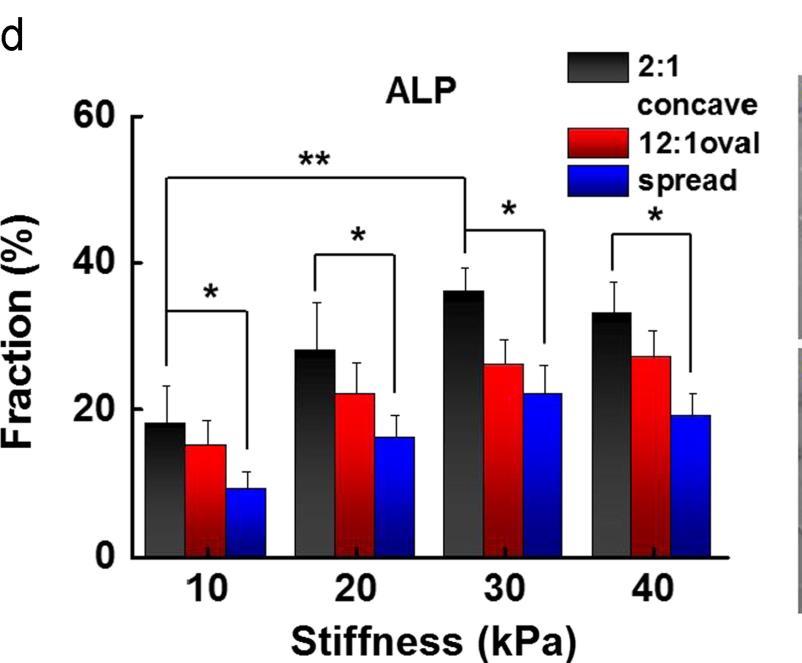

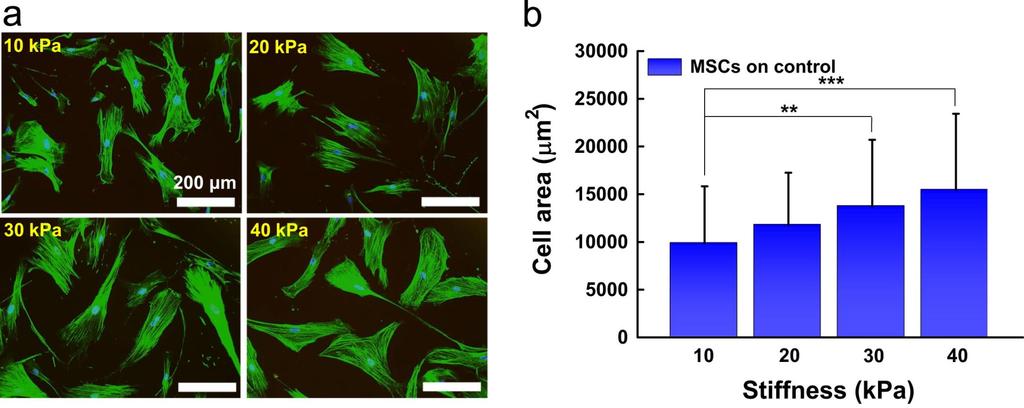

67 Tuhost substrátu, tvar kmenových buněk a kostní diferenciace Lee J et al.journal of Mechanical, journal of the mechanical behavior of biomedical materials 2014; 38:

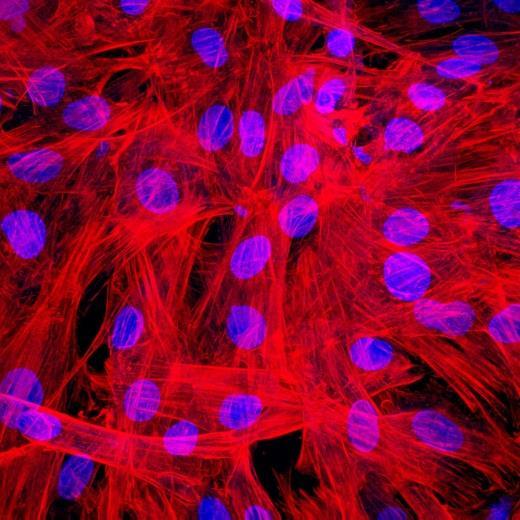

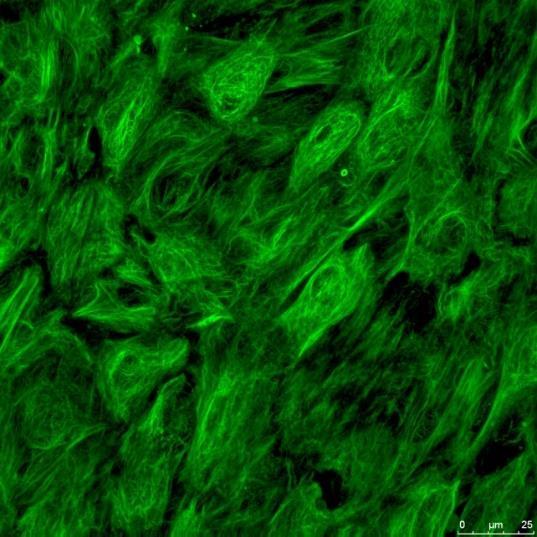

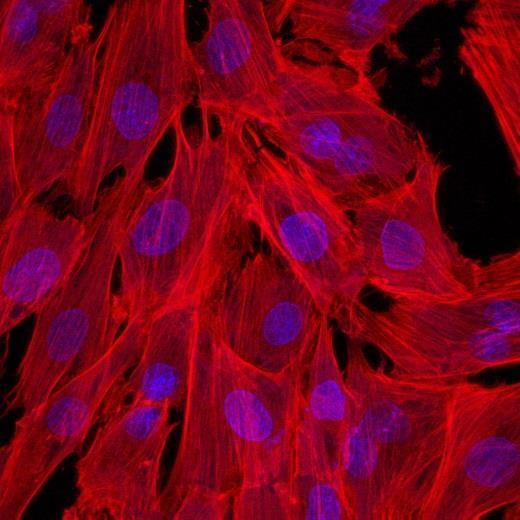

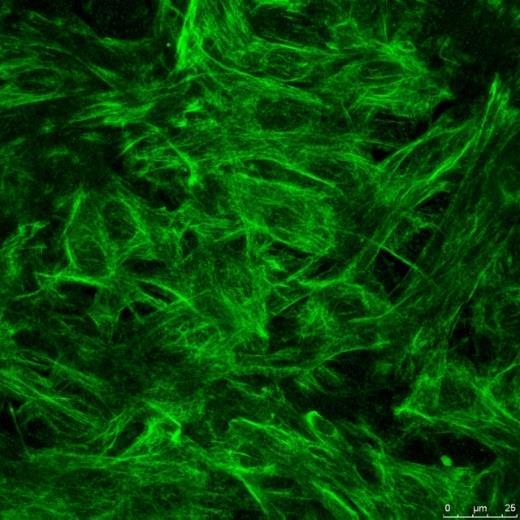

68 Natahování hladkých svalových buněk v silikonové komůrce pokryté CO I/Fn phaloidin 24-hod, 0.5Hz, amplituda 5% 24-hod statická kultura 4-hour stretching Vimentin, obj. 63x

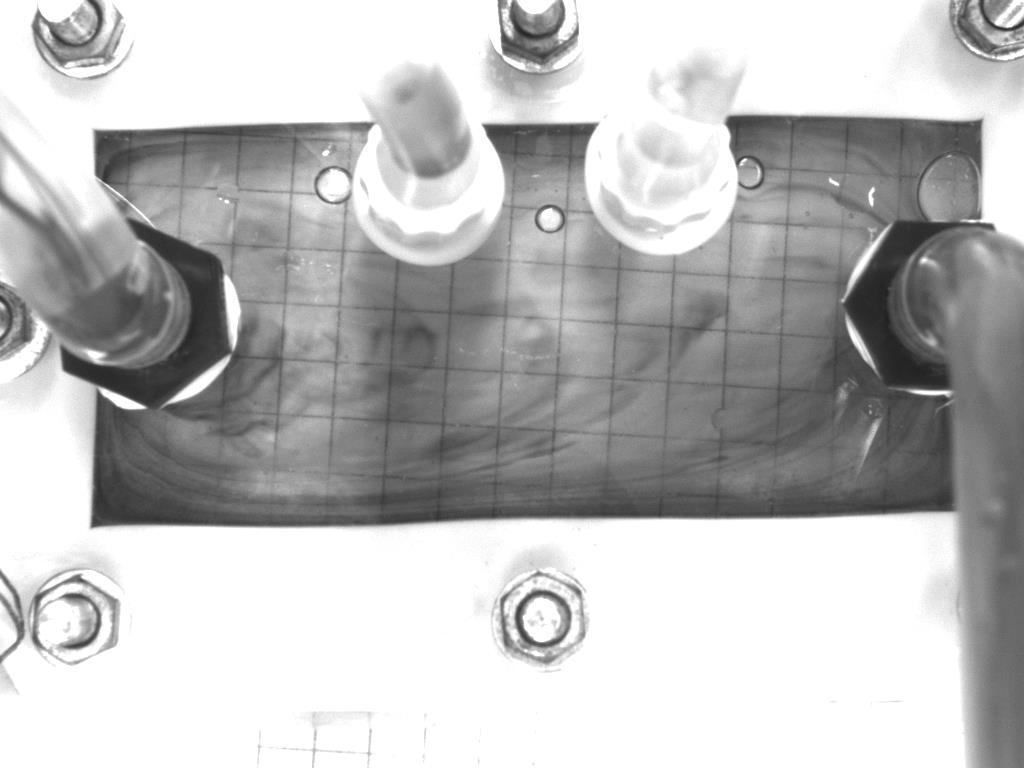

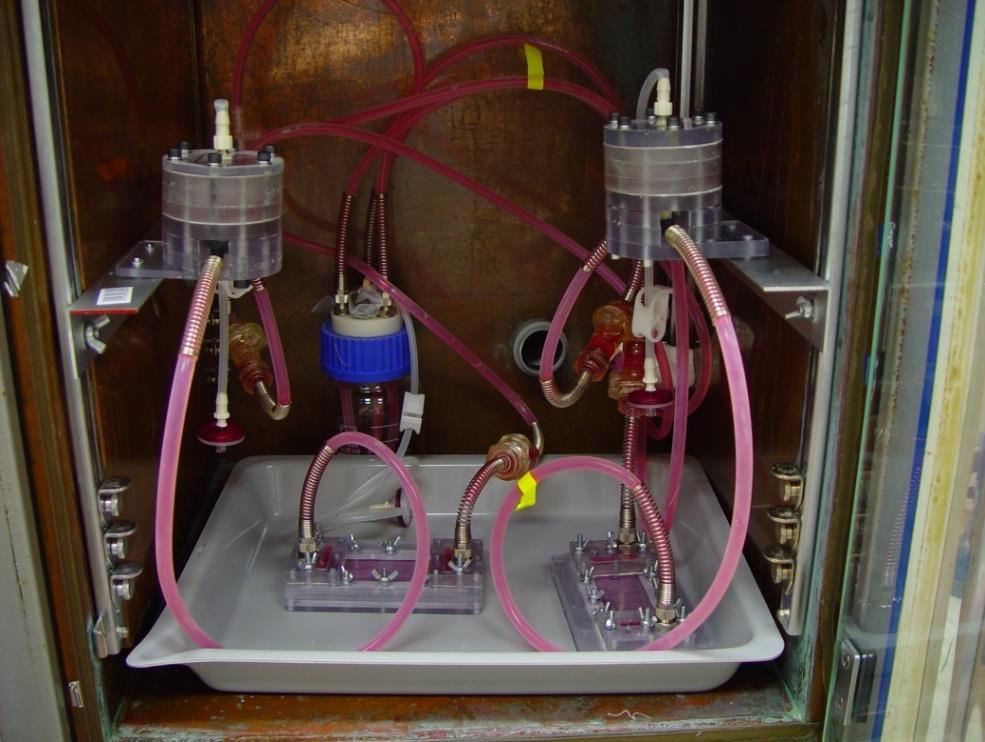

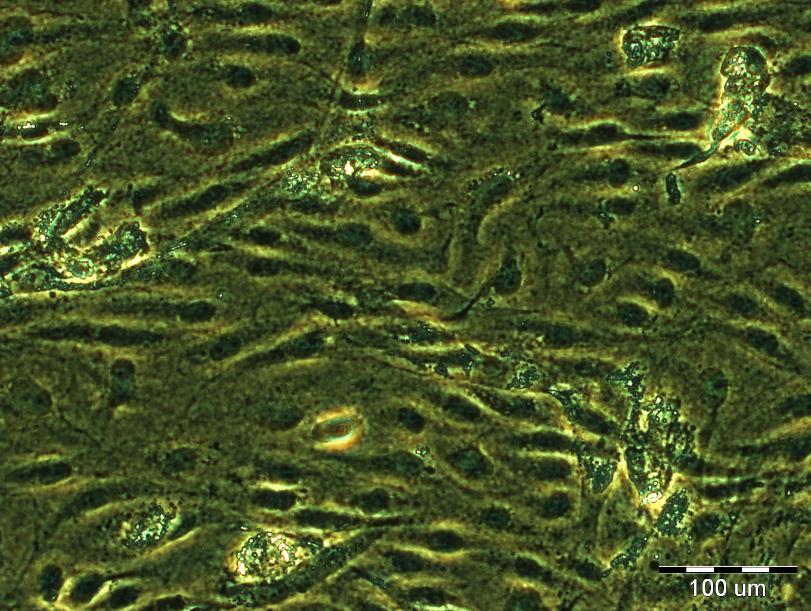

69 Shear stress HSVEC Laminární proudění 20 dyn, 6 dní kultivace HSVEC static

70 Závěr Chemicko-fyzikální a mechanické vlastnosti materiálů ovlivňují buněčnou adhezi, viabilitu, proliferaci, migraci a diferenciaci. Molecular Biology of the Cell, 6th edition, Alberts, Johnson, Lewis, Morgan, Raff, Roberts, Walter, GS Garland Science, Taylor and Francis Group, 2015 U.S.A. Collagen, Structure and Mechanics, Peter Fratzl, 2008 Springer Science+Business Media, LLC, 2008, 233 Spring Street, New York, NY 10013, USA Ross, Michael H. Histology: a text and atlas: with correlated cell and molecular biology/michael H. Ross, Wojciech Pawlina. 6th ed. Lippincott Williams & Wilkins, a Wolters Kluwer business. U.S.A. Leslie P. Gartner, James L. Hiatt, Judy M. Strum. Cell biology and histology, Lippincott Williams & Wilkins, a Wolters Kluwer business. 6th edition, 2011 U.S.A.

71 Thank you for your attention

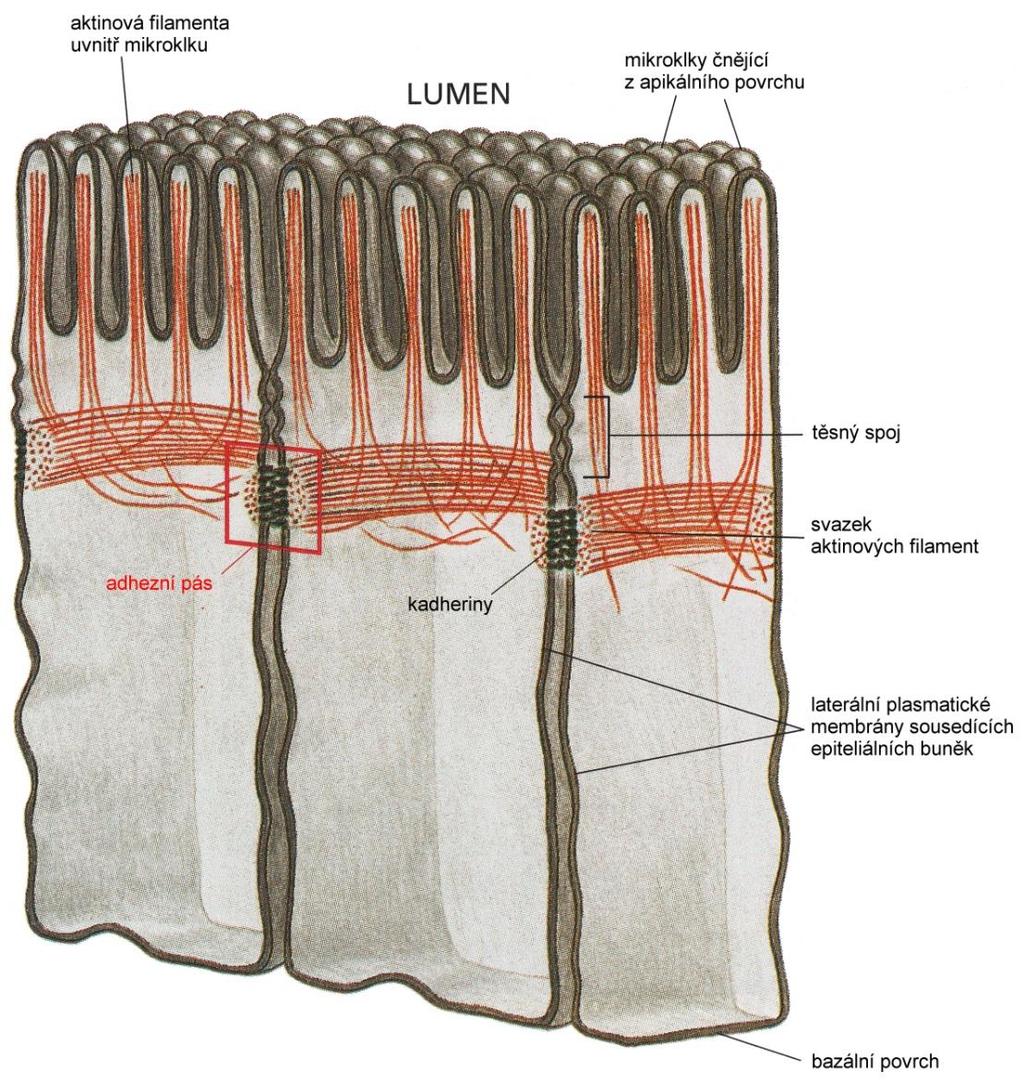

72 Adhezní pásy (pásové desmosomy) epiteliálních buněk tenkého střeva (mechanické spoje) Blízko vrcholu každé buňky pod cytoplasmatickým povrchem plasmatické membrány kontraktilní svazek aktinových filament spojený se svazkem aktinových filament v sousedních buňkách pomocí kadherinových molekul, které procházejí buněčnými membránami.

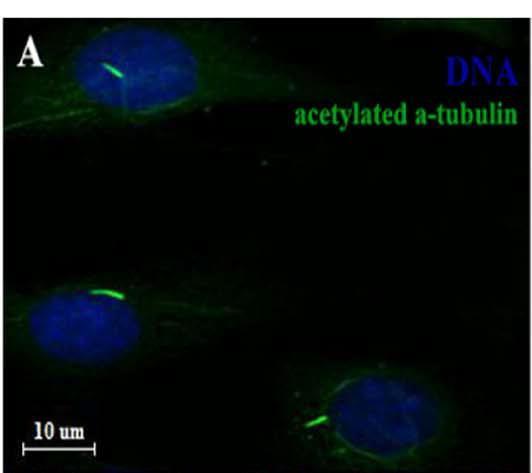

73 Primární řasinka

74 Optimální vlastnosti materiálů pro použití v biomedicíně Netoxické, biokompatibilní Neimunogenní, antitrombotické, autologní tkáň 2D, 3D - porézní nebo bez pórů Degradabilní, nahrazeny tkání pacienta Mechanické vlastnosti podobné nahrazované tkáni Vhodná mikro-/nano-drsnost Podporují adhezi buněk, proliferaci a diferenciaci nebo jsou antiadhesivní Možnost sterilizace a skladování bez degradace
