edm t: DOPRAVNÍ STAVBY 2014/2015

Transkript

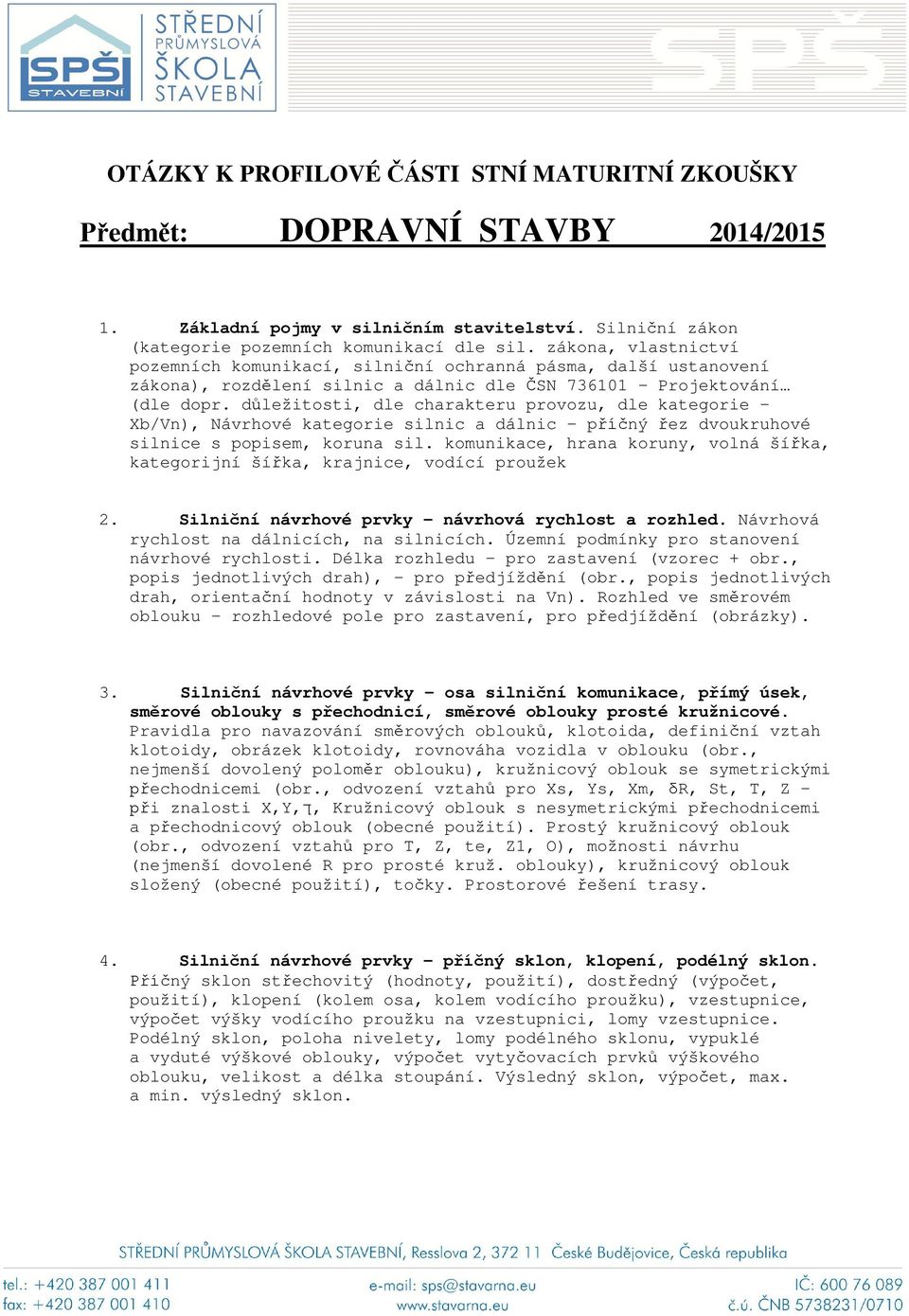

1 OTÁZKY K PROFILOVÉ ÁSTI STNÍ MATURITNÍ ZKOUŠKY edm t: DOPRAVNÍ STAVBY 2014/ Základní pojmy v silni ním stavitelství. Silni ní zákon (kategorie pozemních komunikací dle sil. zákona, vlastnictví pozemních komunikací, silni ní ochranná pásma, další ustanovení zákona), rozd lení silnic a dálnic dle SN Projektování (dle dopr. d ležitosti, dle charakteru provozu, dle kategorie Xb/Vn), Návrhové kategorie silnic a dálnic p ný ez dvoukruhové silnice s popisem, koruna sil. komunikace, hrana koruny, volná ší ka, kategorijní ší ka, krajnice, vodící proužek 2. Silni ní návrhové prvky návrhová rychlost a rozhled. Návrhová rychlost na dálnicích, na silnicích. Územní podmínky pro stanovení návrhové rychlosti. Délka rozhledu pro zastavení (vzorec + obr., popis jednotlivých drah), - pro p edjížd ní (obr., popis jednotlivých drah, orienta ní hodnoty v závislosti na Vn). Rozhled ve sm rovém oblouku rozhledové pole pro zastavení, pro p edjížd ní (obrázky). 3. Silni ní návrhové prvky osa silni ní komunikace, p ímý úsek, sm rové oblouky s p echodnicí, sm rové oblouky prosté kružnicové. Pravidla pro navazování sm rových oblouk, klotoida, defini ní vztah klotoidy, obrázek klotoidy, rovnováha vozidla v oblouku (obr., nejmenší dovolený polom r oblouku), kružnicový oblouk se symetrickými echodnicemi (obr., odvození vztah pro Xs, Ys, Xm, R, St, T, Z i znalosti X,Y,, Kružnicový oblouk s nesymetrickými p echodnicemi a p echodnicový oblouk (obecné použití). Prostý kružnicový oblouk (obr., odvození vztah pro T, Z, te, Z1, O), možnosti návrhu (nejmenší dovolené R pro prosté kruž. oblouky), kružnicový oblouk složený (obecné použití), to ky. Prostorové ešení trasy. 4. Silni ní návrhové prvky p ný sklon, klopení, podélný sklon. ný sklon st echovitý (hodnoty, použití), dost edný (výpo et, použití), klopení (kolem osa, kolem vodícího proužku), vzestupnice, výpo et výšky vodícího proužku na vzestupnici, lomy vzestupnice. Podélný sklon, poloha nivelety, lomy podélného sklonu, vypuklé a vyduté výškové oblouky, výpo et vyty ovacích prvk výškového oblouku, velikost a délka stoupání. Výsledný sklon, výpo et, max. a min. výsledný sklon.

2 5. Zemní t leso silni ní základní pojmy, geotechnický pr zkum, zeminy. Základní pojmy (t leso silni ní komunikace, zemní t leso, úprava zeminy, svah zemního t lesa, sklon svahu, svahový stupe, patní ára, temenní ára, nulový bod, svahová lavi ka, podloží, podloží násypu, aktivní zóna, zemní plá, paraplá, konstruk ní a technologická vrstva), obr.- schéma vrstevnatého násypu. Geotechnický pr zkum pro pozemní komunikace, druhy geotechnického pr zkumu, druhy geotech. pr zkumu ve vztahu k úrovni dokumentace. Druhy a vlastnosti zemin podmínky použití. 6. Zemní t leso silni ní návrh zemního t lesa, geosyntetika v zemním t lese, odvodn ní zemního t sa. Getochnické pom ry staveništ, složitost stavby, geotechnické kategorie. Druhy návrh zemního t lesa, svahy zá ezu a násypu (vzorovým ešením). Geosyntetika v zemním t lese, druhy, funkce, materiál, použití v násypu schéma. Odvodn ní zemního t sa-odvod ovací za ízení, odvodn ní povrchu vozovky a zemní plán. P íkopy (obr.), rigoly (obr.) trativody (obr.), skluzy, kaskády, deš ové vpusti 7. Silni ní vozovky. Konstrukce vozovky (obr.), rozd lení vozovek dle defor. charakteristik krytu, dle materiálu, dle druhu podkladu, dle dopr. zatížení, faktory ovliv ijící návrh vozovky, podklady návrhu vozovek, vodní režim, zatížení vozovek 8. Podloží vozovek. Rozd lení dle p vodu zeminy, zemní plá, paraplá, aktivní zóna. Zkoušky zemin a zemní plán (zhutnitelnos - Proctorova zkouška + graf, míra zhutn ní, relativní ulehlost, kalifornský pom r únosnosti, modul p etvárnosti. Požadavky na zemní plá a aktivní zónu geotechnické, geometrické. 9. Vrstvy vozovek nestmelené vrstvy, stabilizované vrstvy a vrstvy z kameniva stmeleného hydraulickým pojivem, prolévané vrstvy, hutn né asfaltové vrstvy, vtla ované vrstvy, vrstvy z litých asfaltových sm sí, emulzní a kalové vrstvy, post iky a nát ry. Použité technologie, využití v konstruk ních vrstvách, materiál vrstev, rozprostírání vrstev, zkoušení a kontrola. 10. Kryty vozovek - asfaltové vozovky, dlážd né vozovky. Vrstvy pro kryty asfaltových vozovek, návrh asfaltových sm sí, zkoušky asfaltových sm sí, materiály asfaltových sm sí (kamenivo, pojivo ropný asfalt, modifikované asfalty, ed né asfalty, asfaltové emulze), poruchy asf. vozovek,. Dlážd né kryty, dlažební kostky, druhy dlažeb, poruchy dlážd né vozovky.

3 11. Kryty vozovek - cementobetonové vozovky, a vozovky z dílc. Vozovky s cemntobetonovým krytem. Druhy a použití cemntobet. kryt, rozm ry desek, materiál (kamenivo, pojivo, výztuž desek, trny, kotvy), spáry (p né+ obr., podélné + obr.), výpln spár, zkoušky (kameniva, cementu, vody, p ejímací zkoušky), vozovky z p edpjatého betonu, poruchy a opravy tuhých vozovek. Vozovky z dílc, styky panel. 12. Objekty v silni ním zemním t lese a sou ásti silni ních komunikací. Op rné, zárubní a obkladní zdi (obrázky), statická funkce zdí, propustky, bezpe nostní za ízení (záchytná, vodící, zrcadla), dopravní zna ky, stani ení, omezníkování. Silni ní zele. 13. Silni ní k ižovatky. Vlivy na návrh konstrukce k ižovatek. Úrov ové k ižovatky, druhy úrov ových k ižovatek (obr.), rozhled na k ižovatce (3 typy + obrázky), vzdálenosti mezi k ižovatkami, vjezdy a výjezdy silnice. Mimoúrov ové k ižovatky, zásady, typy (obrázky). 14. stské komunikace rozd lení, návrhové prvky, p né uspo ádání, odvodn ní, konstrukce. Rozd lení místních komunikací dle dopravn urbanistické funkce, dle dopravního významu, hlavní komunika ní sí, Sí sb rných komunikací, dopl ující komunika ní sí, sí obslužných komunikací, funk ní úrovn místních komunikací, kategorie, trasovací prvky MK (sm rové oblouky, délka rozhledu, ný sklon, podélný sklon). Ší ka jízdních pruh, p ídatné pruhy, adící pruhy, p idružené pruhy, zastávkový pruh, vodící proužek, pás pro p ší, p echody p ších, chodníky, obratišt, výhybny. Odvodn ní stských komunikací, vpusti (obr.) rozmíst ní vpustí (obr.). Konstrukce vozovek, chodník, vedení pod MK (obr.). 15. Železni ní návrhové prvky rozchod a jeho rozší ení, vzájemná poloha kolejnicových pás, vzestupnice, pr jezdní pr ez. Rozchod normální, široký, úzký, rozší ení rozchodu. Poloha kolejnicových pás v p ímé. V oblouku (p evýšení odvození z obr., teoretické, doporu ené, nejmenší). Lineární vzestupnice sklon, minimální délka, velikost p evýšení v obecném bod. Nelineární vzestupnice užití v praxi. Pr jezdní pr ez základní dle Z-G D, jmenovitý pr jezdní pr ez, mezní pr jezdní pr ez.

4 16. Železni ní návrhové prvky sm rové pom ry, sklonové pom ry, tra ové a jízdní odpory, trasa jednotného sklonu a jednotného odporu. echodnice pravidla pro vkládání, pro vynechání, délka echodnice, klotoida, defini ní vztah klotoidy, obrázek klotoidy, kružnicová ást oblouku, minimální polom ry, kružnicový oblouk se symetrickými p echodnicemi (obr., odvození vztah pro Xs, Ys, Xm, R, St, T, Z p i znalosti X,Y, ). Sklonové pom ry principy návrhu, vyty ovací prvky výškového zaoblení lomu nivelety. Odpory tra ové, jízdní, trasa jednotného sklonu a trasa jednotného odporu (obr. podél. ezu, sm rodatný sklon výpo et). 17. Železni ní spodek. T leso železni ního spodku zeminy, násypy a zá ezy (obr.), svahy zemního t lesa (sklony, ochrana, podloží, stabilita), ší ka železni ní plán, únosnost t lesa žel. spodku modul p etvárnosti, použití geosyntetických materiál v zemním t lese (obr.), odvodn ní t lesa - p íkopy, trativody, stavby v zemním t lese op rné zdi, propustky. 18. Železni ní svršek kolejnice, drobné kolejivo, kolejnicové podpory, št rkové lože, kolejnicové styky, výhybky. Tvary kolejnic, ády kolejí, upev ovadla a ostatní drobné kolejivo, kolejnicové podpory (d ev né, betonové, ocelové) (obr.), kolejové lože (tvar, materiál), kolejnicové styky, bezstyková kolej, výhybky dle geometrického uspo ádání, hlavní ásti jednoduché výhybky (obr.), druhy výhybek (obrázky), protihluková opat ení. 19. Železni ní stanice a úpravy na železni ních tratích. Propustnost tratí a stanic, širá tra, dopravny (stanice, zastávky), návrhové prvky železni ních stanic (obecn ), sm rové a výškové uspo ádání kolejí, rozd lení a íslování kolejí, osové vzdálenosti kolejí, odvodn ní stanic (obr.), stani ní zhlaví, nástupišt, úrov ové p ejezdy (obr.), odvodn ní p ejezdu (obr.), k ížení a soub hy vedení s dráhou, zabezpe ovací za ízení, sd lovací za ízení, kolejové váhy a zarážedla. 20. Tramvajové trat, vle ky, neadhezní dráhy. Tramvaje osové vzdálenosti kolejí, ochranná pásma, podloží tram. tratí, konstrukce svršku, tvary kolejnic (obr.), výhybky, zastávky. Vle ky zásady pro stavbu, sm rové a skolonové pom ry, odevzdávkové koleje. Neadhezní dráhy ozubnicové, lanové, 21. Letišt. Rozd lení letadel, d ležité vlastnosti letadel, délka dráhy pro vzlet a p istání, vliv v tru, názvosloví letiš, t ídy letiš dle vzletové a p istávací dráhy, ostatní dráhy, pásy, plochy a prostory, p ekážkové roviny, druhy atypy letiš, odvodn ní, kce letištních vozovek, údržba letiš vrtulníky a vrtulníková letišt.

5 22. Podzemní stavby rozd lení, ražené tunely. Rozd lení dle ekážek a p in, dle dispoz. uspo ádání, dle ú elu, dle zp sobu výstavby. Ražené tunely základní pojmy, železni ní tunely, silni ní tunely, ražnost hornin, tvar a velikost štoly, pracovní cyklus ražení štol (obr.), tunelá ské systémy a soustavy (tab.) 23. Podzemní stavby hloubené tunely, tunelové portály, ochrana podzemních staveb p ed vlivy vody. Svahované jámy, záporové pažení (obr.), milánská metoda (obr.), ost ní štol a tunel (monolitická, montovaná). Tunelové portály. Ochrana p ed vlivy vody drenážování, injektáže, betonové clony, nepropustné ost ní, izola ní kryty, rubové izolace, izolace z folií PVC, izolace mezilehlé, izolace lícní, prysky né izolace. 24. Mosty kamenné a d ev né mosty. Kamenné mosty historické, statické p sobení klenby a pilí. D ev né mosty nosná kce d. most (lávky obr., silni ní mosty obr.), vzp radla, v šadla, d. podpory, bárky, používané profily, vlastnosti d eva. 25. Mosty ocelové a železobetonové. Ocelové - trámový most z ocelových plnost nných nosník - schéma kce., nosníkové rošty, sp ažené ocel. kce (obr. sp ažení ocel x beton), ortotropní deska schéma, nosníky s uzav eným pr ezem, p íhradové konstrukce, obloukové mosty (obr.), visuté a zav šené mosty. Žlb. mosty deskové (obr.), trámové (obr.), rámové (obr.), obloukové.
