1 Kamerový systém Návod na obsluhu Verze 1.12

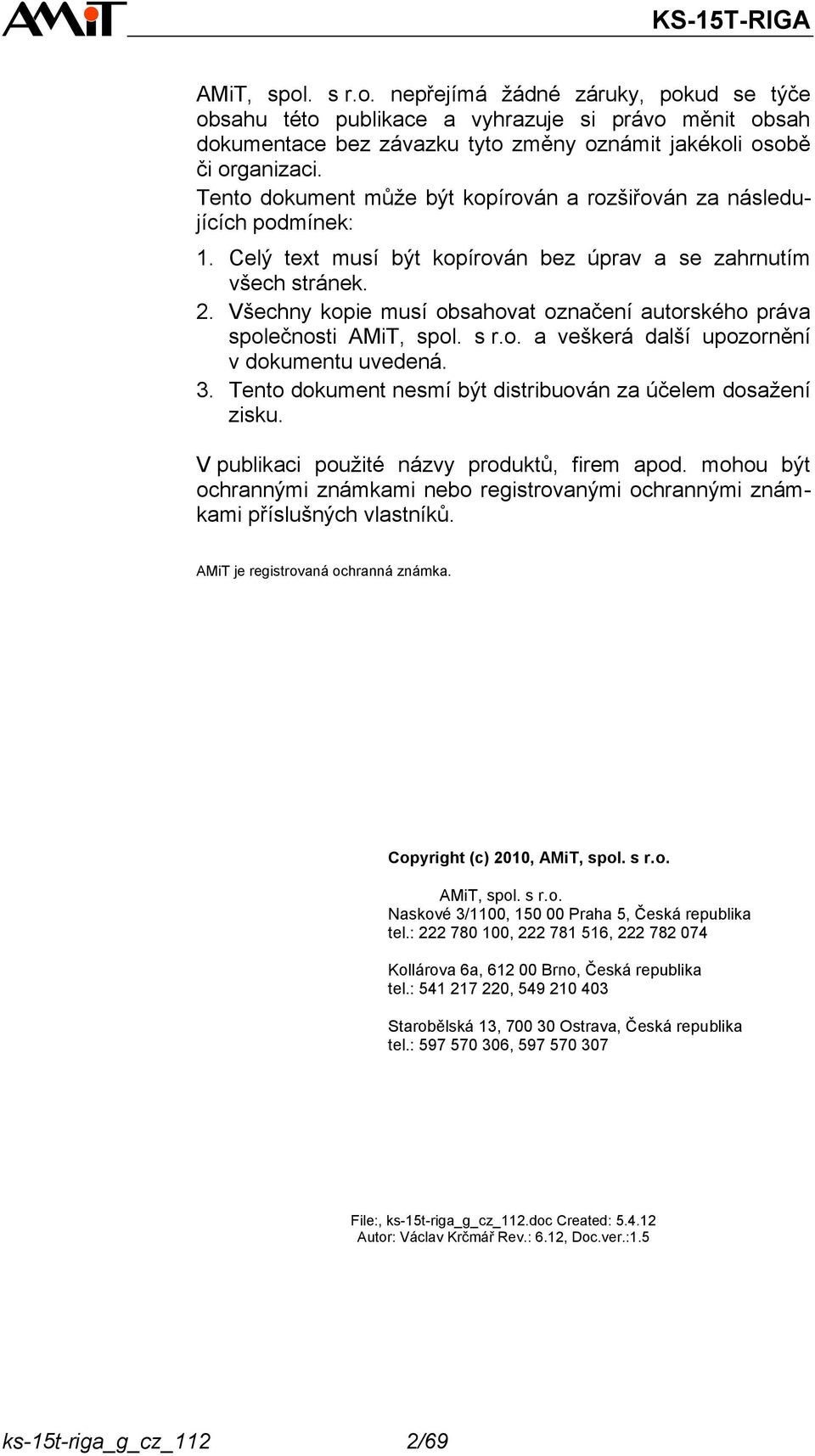

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2010, AMiT, spol. s r. o. AMiT, spol. s r. o. Naskové 3/1100, Praha 5, Česká republika tel.: , , Kollárova 6a, Brno, Česká republika tel.: , Starobělská 13, Ostrava, Česká republika tel.: , File:, ks-15t-riga_g_cz_112.doc Created: Autor: Václav Krčmář Rev.: 6.12, Doc.ver.:1.5 ks-15t-riga_g_cz_112 2/69

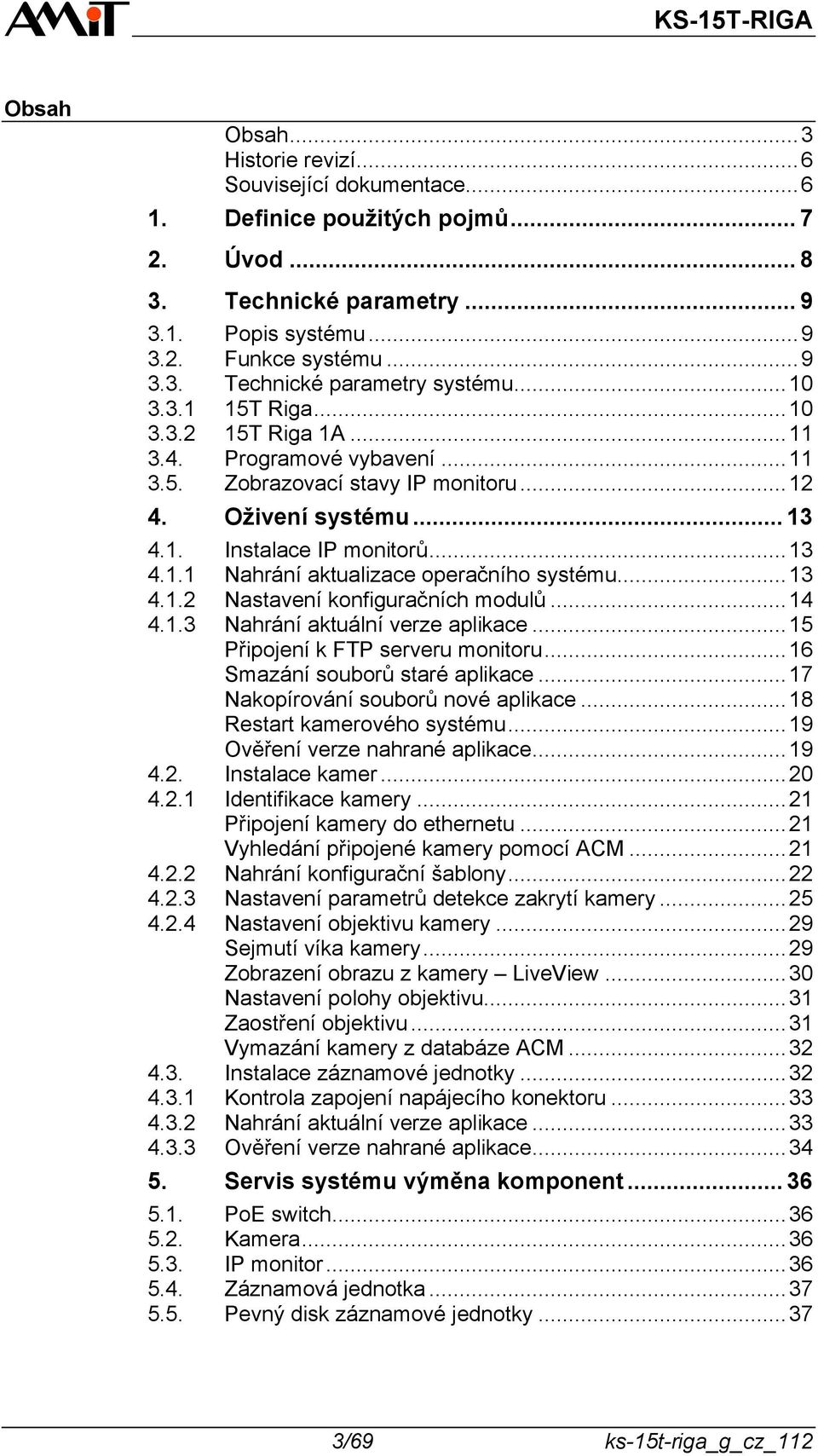

3 Obsah Obsah... 3 Historie revizí... 6 Související dokumentace Definice použitých pojmů Úvod Technické parametry Popis systému Funkce systému Technické parametry systému T Riga T Riga 1A Programové vybavení Zobrazovací stavy IP monitoru Oživení systému Instalace IP monitorů Nahrání aktualizace operačního systému Nastavení konfiguračních modulů Nahrání aktuální verze aplikace Připojení k FTP serveru monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Instalace kamer Identifikace kamery Připojení kamery do ethernetu Vyhledání připojené kamery pomocí ACM Nahrání konfigurační šablony Nastavení parametrů detekce zakrytí kamery Nastavení objektivu kamery Sejmutí víka kamery Zobrazení obrazu z kamery LiveView Nastavení polohy objektivu Zaostření objektivu Vymazání kamery z databáze ACM Instalace záznamové jednotky Kontrola zapojení napájecího konektoru Nahrání aktuální verze aplikace Ověření verze nahrané aplikace Servis systému výměna komponent PoE switch Kamera IP monitor Záznamová jednotka Pevný disk záznamové jednotky /69 ks-15t-riga_g_cz_112

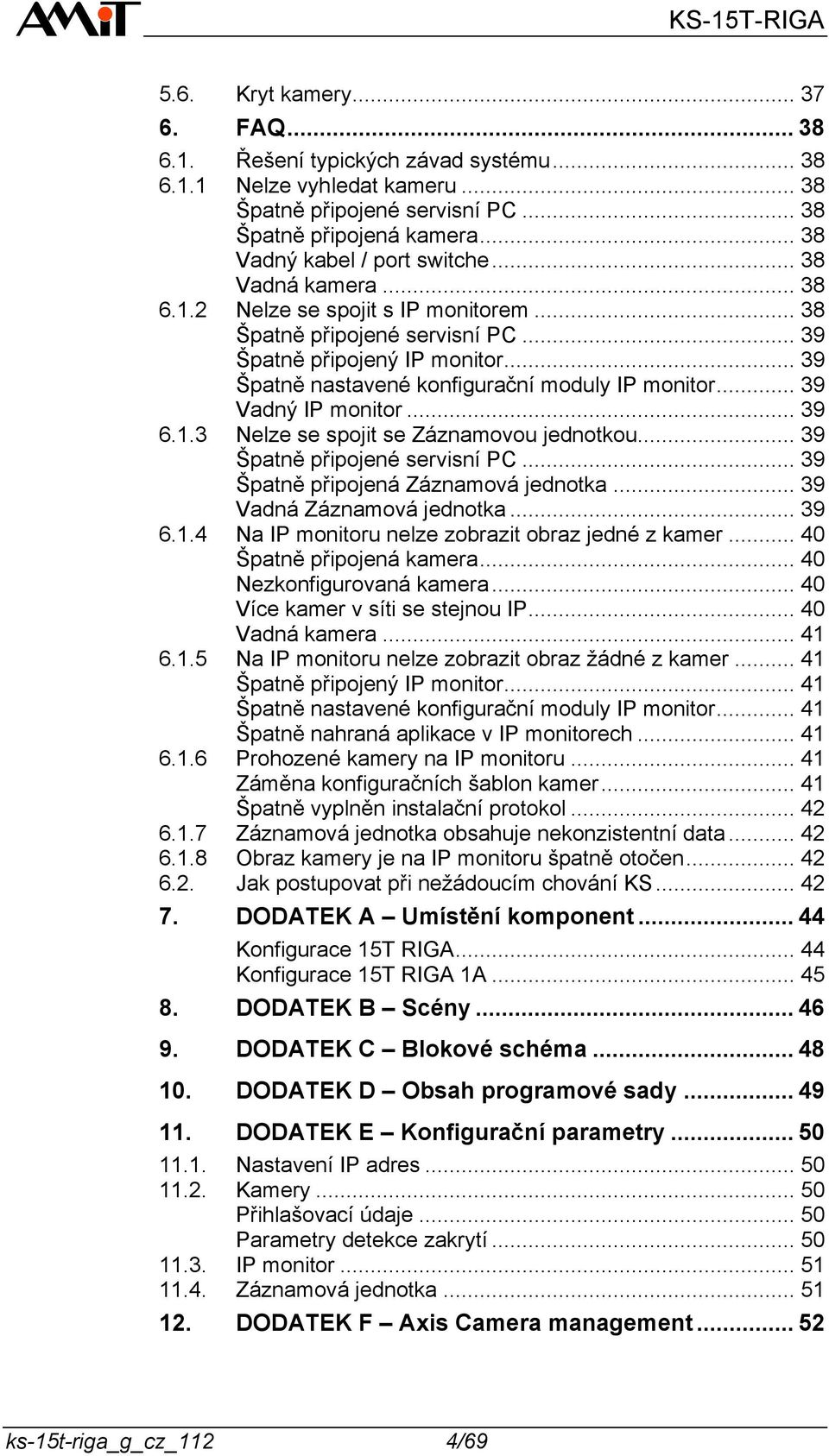

4 5.6. Kryt kamery FAQ Řešení typických závad systému Nelze vyhledat kameru Špatně připojené servisní PC Špatně připojená kamera Vadný kabel / port switche Vadná kamera Nelze se spojit s IP monitorem Špatně připojené servisní PC Špatně připojený IP monitor Špatně nastavené konfigurační moduly IP monitor Vadný IP monitor Nelze se spojit se Záznamovou jednotkou Špatně připojené servisní PC Špatně připojená Záznamová jednotka Vadná Záznamová jednotka Na IP monitoru nelze zobrazit obraz jedné z kamer Špatně připojená kamera Nezkonfigurovaná kamera Více kamer v síti se stejnou IP Vadná kamera Na IP monitoru nelze zobrazit obraz žádné z kamer Špatně připojený IP monitor Špatně nastavené konfigurační moduly IP monitor Špatně nahraná aplikace v IP monitorech Prohozené kamery na IP monitoru Záměna konfiguračních šablon kamer Špatně vyplněn instalační protokol Záznamová jednotka obsahuje nekonzistentní data Obraz kamery je na IP monitoru špatně otočen Jak postupovat při nežádoucím chování KS DODATEK A Umístění komponent Konfigurace 15T RIGA Konfigurace 15T RIGA 1A DODATEK B Scény DODATEK C Blokové schéma DODATEK D Obsah programové sady DODATEK E Konfigurační parametry Nastavení IP adres Kamery Přihlašovací údaje Parametry detekce zakrytí IP monitor Záznamová jednotka DODATEK F Axis Camera management ks-15t-riga_g_cz_112 4/69

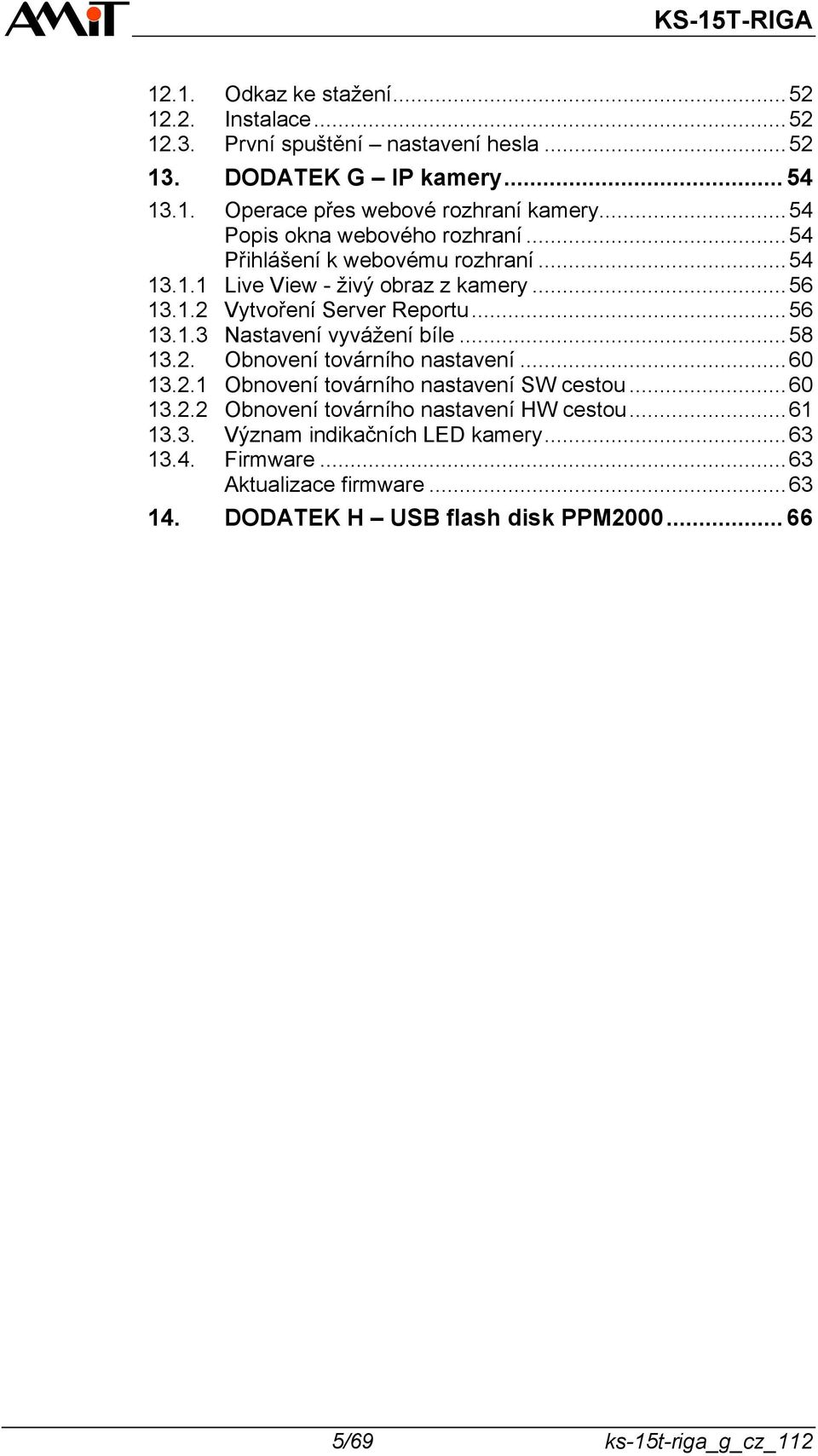

5 12.1. Odkaz ke stažení Instalace První spuštění nastavení hesla DODATEK G IP kamery Operace přes webové rozhraní kamery Popis okna webového rozhraní Přihlášení k webovému rozhraní Live View - živý obraz z kamery Vytvoření Server Reportu Nastavení vyvážení bíle Obnovení továrního nastavení Obnovení továrního nastavení SW cestou Obnovení továrního nastavení HW cestou Význam indikačních LED kamery Firmware Aktualizace firmware DODATEK H USB flash disk PPM /69 ks-15t-riga_g_cz_112

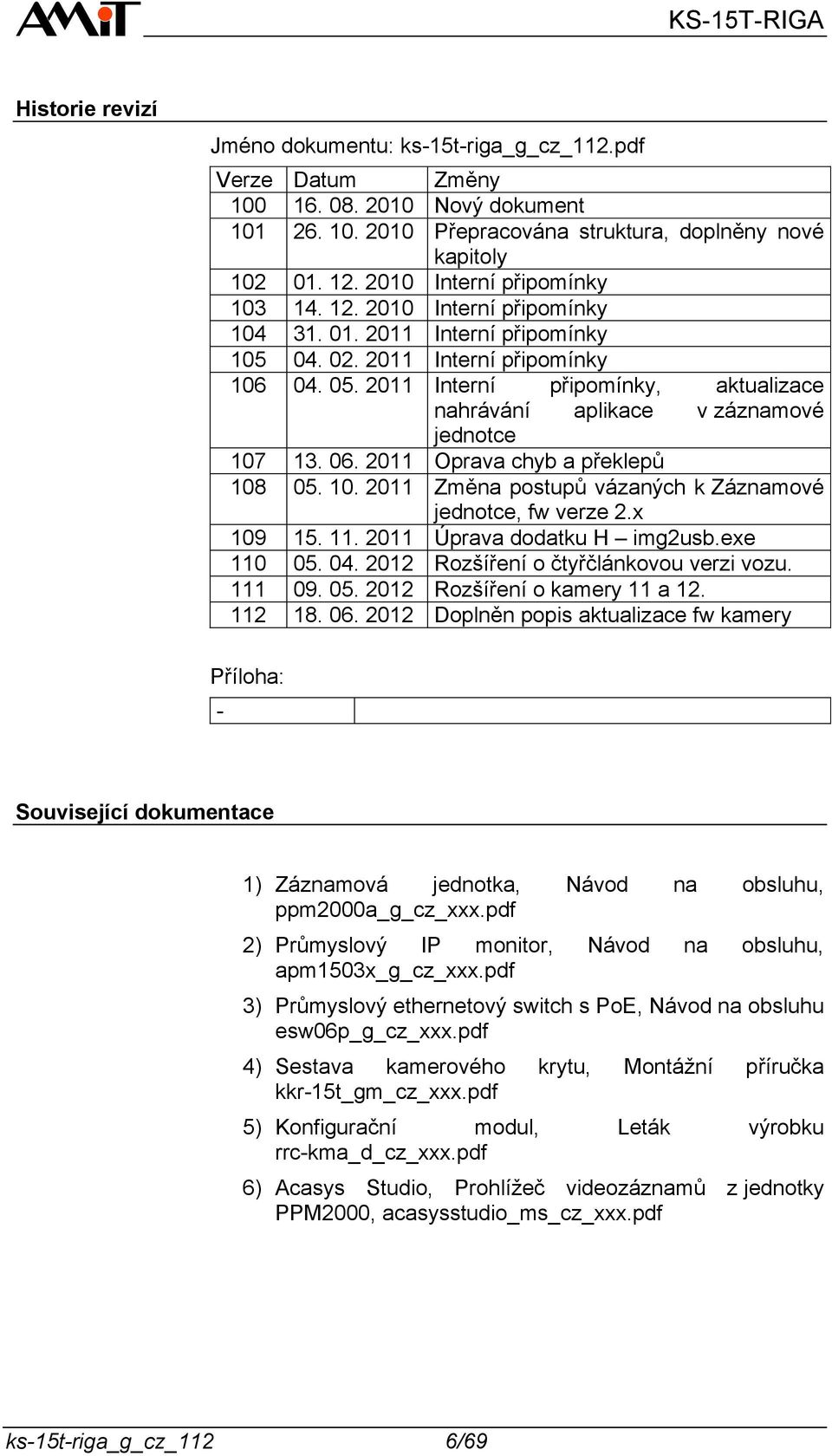

6 Historie revizí Jméno dokumentu: ks-15t-riga_g_cz_112.pdf Verze Datum Změny Nový dokument Přepracována struktura, doplněny nové kapitoly Interní připomínky Interní připomínky Interní připomínky Interní připomínky Interní připomínky, aktualizace nahrávání aplikace v záznamové jednotce Oprava chyb a překlepů Změna postupů vázaných k Záznamové jednotce, fw verze 2.x Úprava dodatku H img2usb.exe Rozšíření o čtyřčlánkovou verzi vozu Rozšíření o kamery 11 a Doplněn popis aktualizace fw kamery Příloha: - Související dokumentace 1) Záznamová jednotka, Návod na obsluhu, ppm2000a_g_cz_xxx.pdf 2) Průmyslový IP monitor, Návod na obsluhu, apm1503x_g_cz_xxx.pdf 3) Průmyslový ethernetový switch s PoE, Návod na obsluhu esw06p_g_cz_xxx.pdf 4) Sestava kamerového krytu, Montážní příručka kkr-15t_gm_cz_xxx.pdf 5) Konfigurační modul, Leták výrobku rrc-kma_d_cz_xxx.pdf 6) Acasys Studio, Prohlížeč videozáznamů z jednotky PPM2000, acasysstudio_ms_cz_xxx.pdf ks-15t-riga_g_cz_112 6/69

7 1. Definice použitých pojmů Záznamová jednotka IP monitor Provádí záznam obrazu z kamer na pevný disk. Zobrazuje živý obraz z jedné nebo více kamer (maximálně čtyř). Pokud je zobrazována více než jedna kamera, je použit tzv. čtyřkvadrant (4Q), kdy je plocha monitoru rozdělena na 4 stejné obdélníky, do kterých jsou pak směrovány videostreamy z kamer. Konfigurační modul Pomocí konfiguračního modul se přiděluje IP adresa (resp. offset) IP monitorům. Kamera Snímá obraz a odesílá digitalizovaný obraz ve formě MJPEG (Motion JPEG) po ethernetové sběrnici. Kryt kamery Ochrana venkovních kamer před povětrnostními vlivy. PoE switch Switch s možností napájení (Power Over Ethernet). Scéna Axis Camera Management (ACM) Popisuje způsob zobrazení informace na IP monitoru. Může obsahovat: 1) prázdnou obrazovku 2) číslo kamery, která se má zobrazovat na IP monitoru 3) seznam až 4 kamer, které se mohou zobrazovat na IP monitoru ve čtyřkvadratu (4Q) obrazovka je rozdělena na 4 stejná pole, v každém poli se zobrazuje jedna nebo žádná kamera Konfigurační nástroj pro vyhledání kamer na síti a nastavení obrazových parametrů, ke kterému využívá Konfigurační šablony. Konfigurační šablona Konfigurační soubor, který slouží k nastavení parametrů kamery pomocí ACM. 7/69 ks-15t-riga_g_cz_112

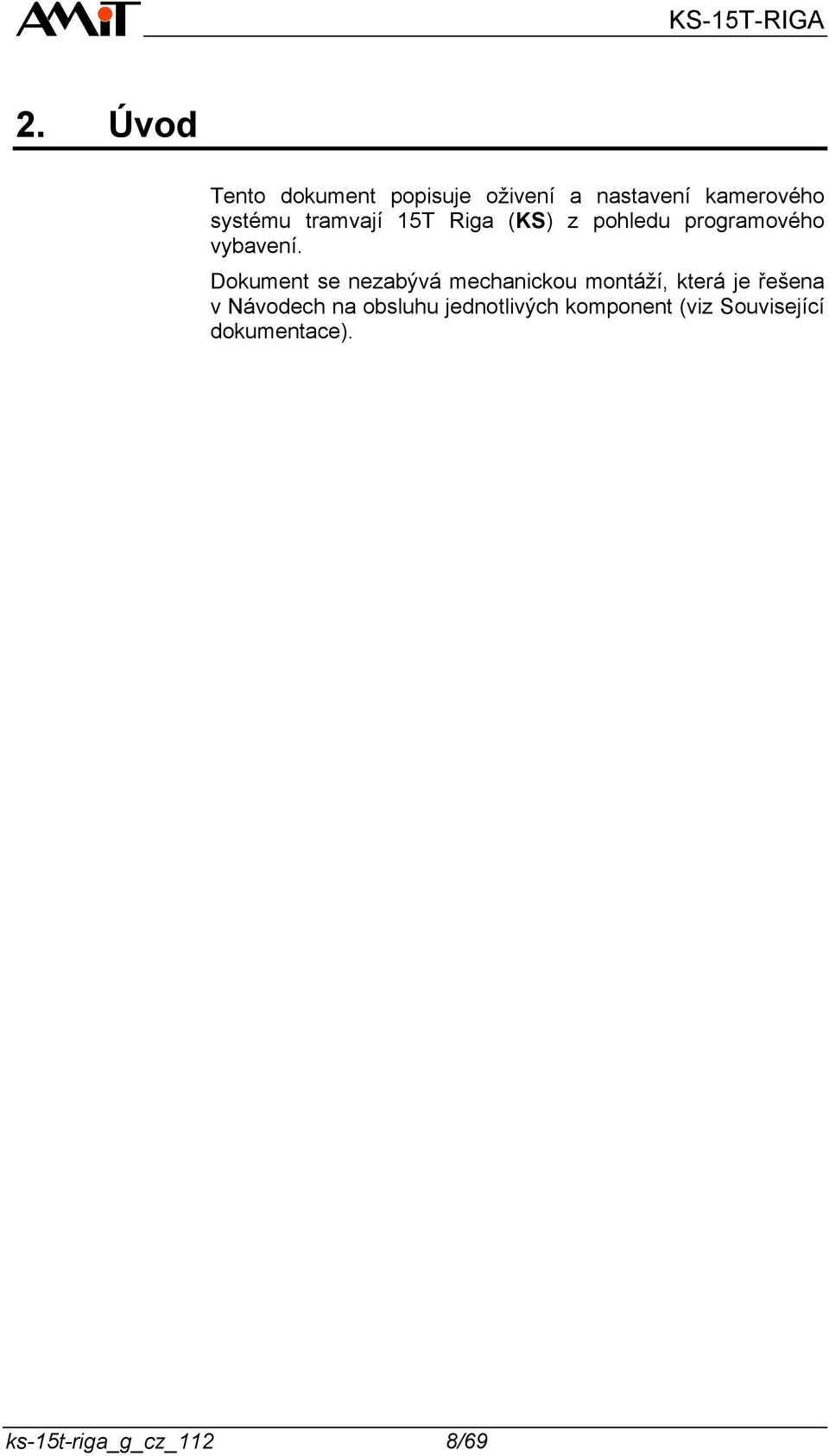

8 2. Úvod Tento dokument popisuje oživení a nastavení kamerového systému tramvají 15T Riga (KS) z pohledu programového vybavení. Dokument se nezabývá mechanickou montáží, která je řešena v Návodech na obsluhu jednotlivých komponent (viz Související dokumentace). ks-15t-riga_g_cz_112 8/69

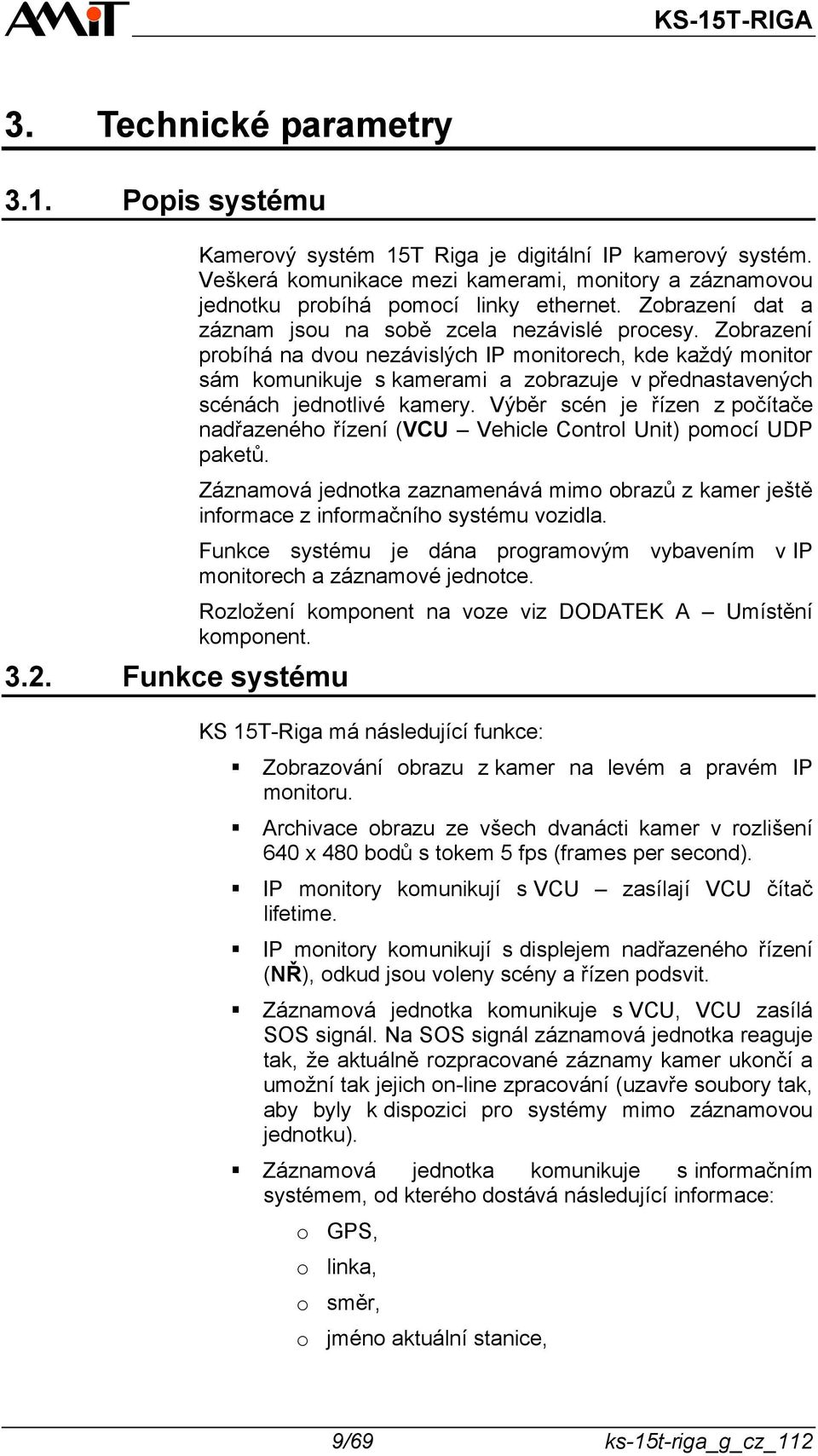

9 3. Technické parametry 3.1. Popis systému 3.2. Funkce systému Kamerový systém 15T Riga je digitální IP kamerový systém. Veškerá komunikace mezi kamerami, monitory a záznamovou jednotku probíhá pomocí linky ethernet. Zobrazení dat a záznam jsou na sobě zcela nezávislé procesy. Zobrazení probíhá na dvou nezávislých IP monitorech, kde každý monitor sám komunikuje s kamerami a zobrazuje v přednastavených scénách jednotlivé kamery. Výběr scén je řízen z počítače nadřazeného řízení (VCU Vehicle Control Unit) pomocí UDP paketů. Záznamová jednotka zaznamenává mimo obrazů z kamer ještě informace z informačního systému vozidla. Funkce systému je dána programovým vybavením v IP monitorech a záznamové jednotce. Rozložení komponent na voze viz DODATEK A Umístění komponent. KS 15T-Riga má následující funkce: Zobrazování obrazu z kamer na levém a pravém IP monitoru. Archivace obrazu ze všech dvanácti kamer v rozlišení 640 x 480 bodů s tokem 5 fps (frames per second). IP monitory komunikují s VCU zasílají VCU čítač lifetime. IP monitory komunikují s displejem nadřazeného řízení (NŘ), odkud jsou voleny scény a řízen podsvit. Záznamová jednotka komunikuje s VCU, VCU zasílá SOS signál. Na SOS signál záznamová jednotka reaguje tak, že aktuálně rozpracované záznamy kamer ukončí a umožní tak jejich on-line zpracování (uzavře soubory tak, aby byly k dispozici pro systémy mimo záznamovou jednotku). Záznamová jednotka komunikuje s informačním systémem, od kterého dostává následující informace: o GPS, o linka, o směr, o jméno aktuální stanice, 9/69 ks-15t-riga_g_cz_112

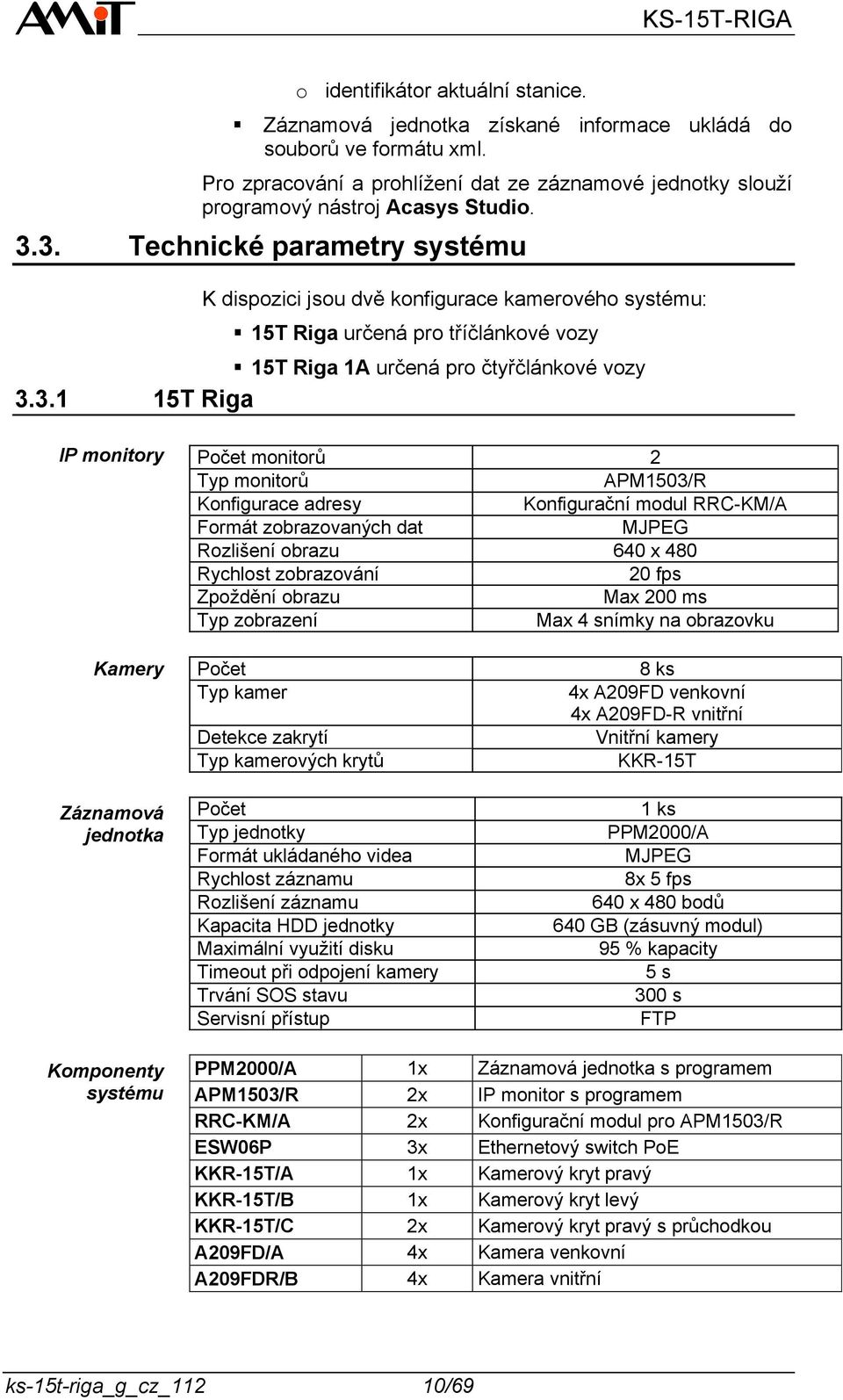

10 o identifikátor aktuální stanice. Záznamová jednotka získané informace ukládá do souborů ve formátu xml. Pro zpracování a prohlížení dat ze záznamové jednotky slouží programový nástroj Acasys Studio Technické parametry systému K dispozici jsou dvě konfigurace kamerového systému: 15T Riga určená pro tříčlánkové vozy 15T Riga 1A určená pro čtyřčlánkové vozy T Riga IP monitory Počet monitorů 2 Typ monitorů APM1503/R Konfigurace adresy Konfigurační modul RRC-KM/A Formát zobrazovaných dat MJPEG Rozlišení obrazu 640 x 480 Rychlost zobrazování 20 fps Zpoždění obrazu Max 200 ms Typ zobrazení Max 4 snímky na obrazovku Kamery Záznamová jednotka Počet Typ kamer Detekce zakrytí Typ kamerových krytů Počet Typ jednotky Formát ukládaného videa Rychlost záznamu Rozlišení záznamu Kapacita HDD jednotky Maximální využití disku Timeout při odpojení kamery Trvání SOS stavu Servisní přístup 8 ks 4x A209FD venkovní 4x A209FD-R vnitřní Vnitřní kamery KKR-15T 1 ks PPM2000/A MJPEG 8x 5 fps 640 x 480 bodů 640 GB (zásuvný modul) 95 % kapacity 5 s 300 s FTP Komponenty systému PPM2000/A 1x Záznamová jednotka s programem APM1503/R 2x IP monitor s programem RRC-KM/A 2x Konfigurační modul pro APM1503/R ESW06P 3x Ethernetový switch PoE KKR-15T/A 1x Kamerový kryt pravý KKR-15T/B 1x Kamerový kryt levý KKR-15T/C 2x Kamerový kryt pravý s průchodkou A209FD/A 4x Kamera venkovní A209FDR/B 4x Kamera vnitřní ks-15t-riga_g_cz_112 10/69

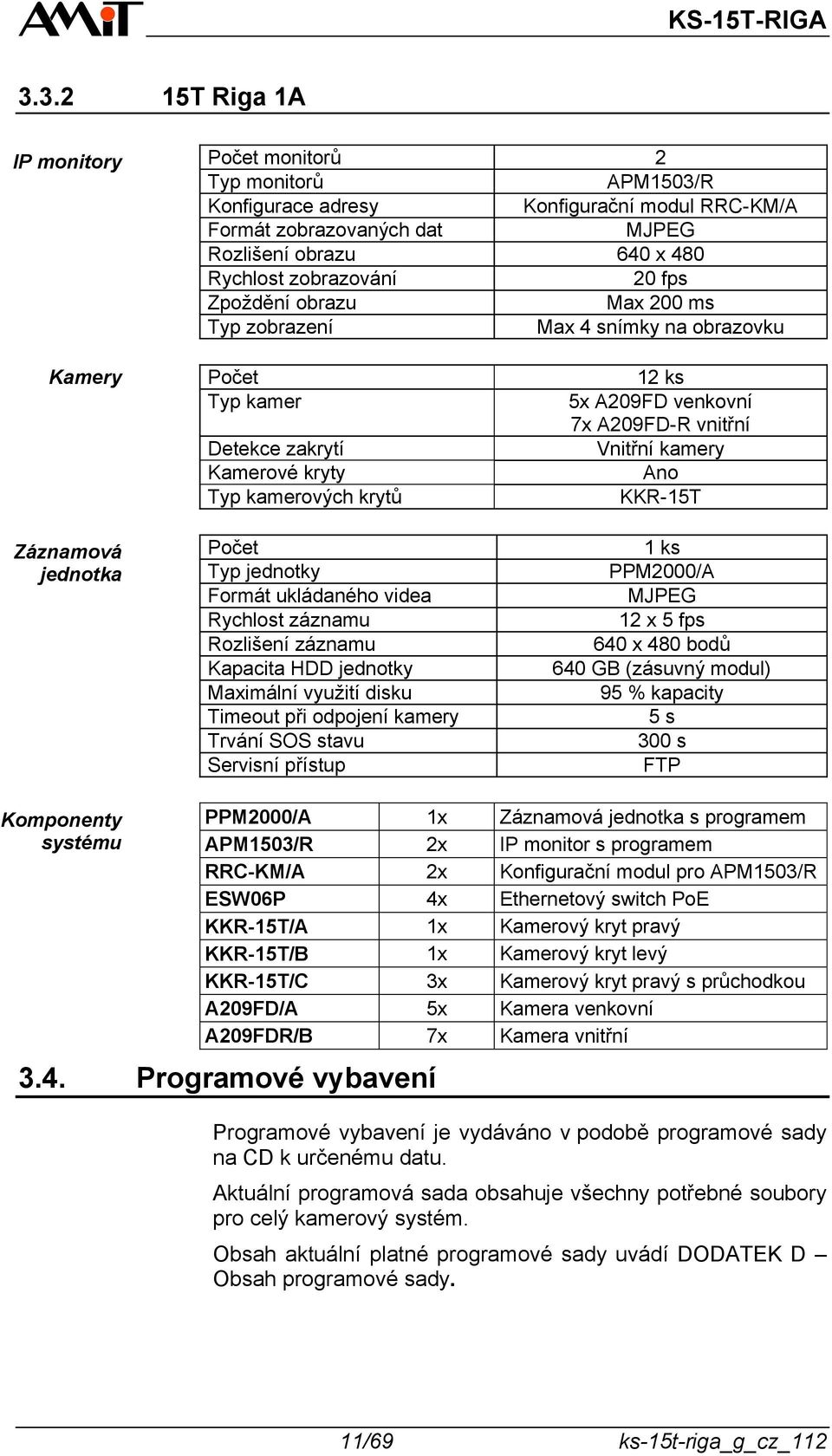

11 T Riga 1A IP monitory Počet monitorů 2 Typ monitorů APM1503/R Konfigurace adresy Konfigurační modul RRC-KM/A Formát zobrazovaných dat MJPEG Rozlišení obrazu 640 x 480 Rychlost zobrazování 20 fps Zpoždění obrazu Max 200 ms Typ zobrazení Max 4 snímky na obrazovku Kamery Záznamová jednotka Počet Typ kamer Detekce zakrytí Kamerové kryty Typ kamerových krytů Počet Typ jednotky Formát ukládaného videa Rychlost záznamu Rozlišení záznamu Kapacita HDD jednotky Maximální využití disku Timeout při odpojení kamery Trvání SOS stavu Servisní přístup 12 ks 5x A209FD venkovní 7x A209FD-R vnitřní Vnitřní kamery Ano KKR-15T 1 ks PPM2000/A MJPEG 12 x 5 fps 640 x 480 bodů 640 GB (zásuvný modul) 95 % kapacity 5 s 300 s FTP Komponenty systému PPM2000/A 1x Záznamová jednotka s programem APM1503/R 2x IP monitor s programem RRC-KM/A 2x Konfigurační modul pro APM1503/R ESW06P 4x Ethernetový switch PoE KKR-15T/A 1x Kamerový kryt pravý KKR-15T/B 1x Kamerový kryt levý KKR-15T/C 3x Kamerový kryt pravý s průchodkou A209FD/A 5x Kamera venkovní A209FDR/B 7x Kamera vnitřní 3.4. Programové vybavení Programové vybavení je vydáváno v podobě programové sady na CD k určenému datu. Aktuální programová sada obsahuje všechny potřebné soubory pro celý kamerový systém. Obsah aktuální platné programové sady uvádí DODATEK D Obsah programové sady. 11/69 ks-15t-riga_g_cz_112

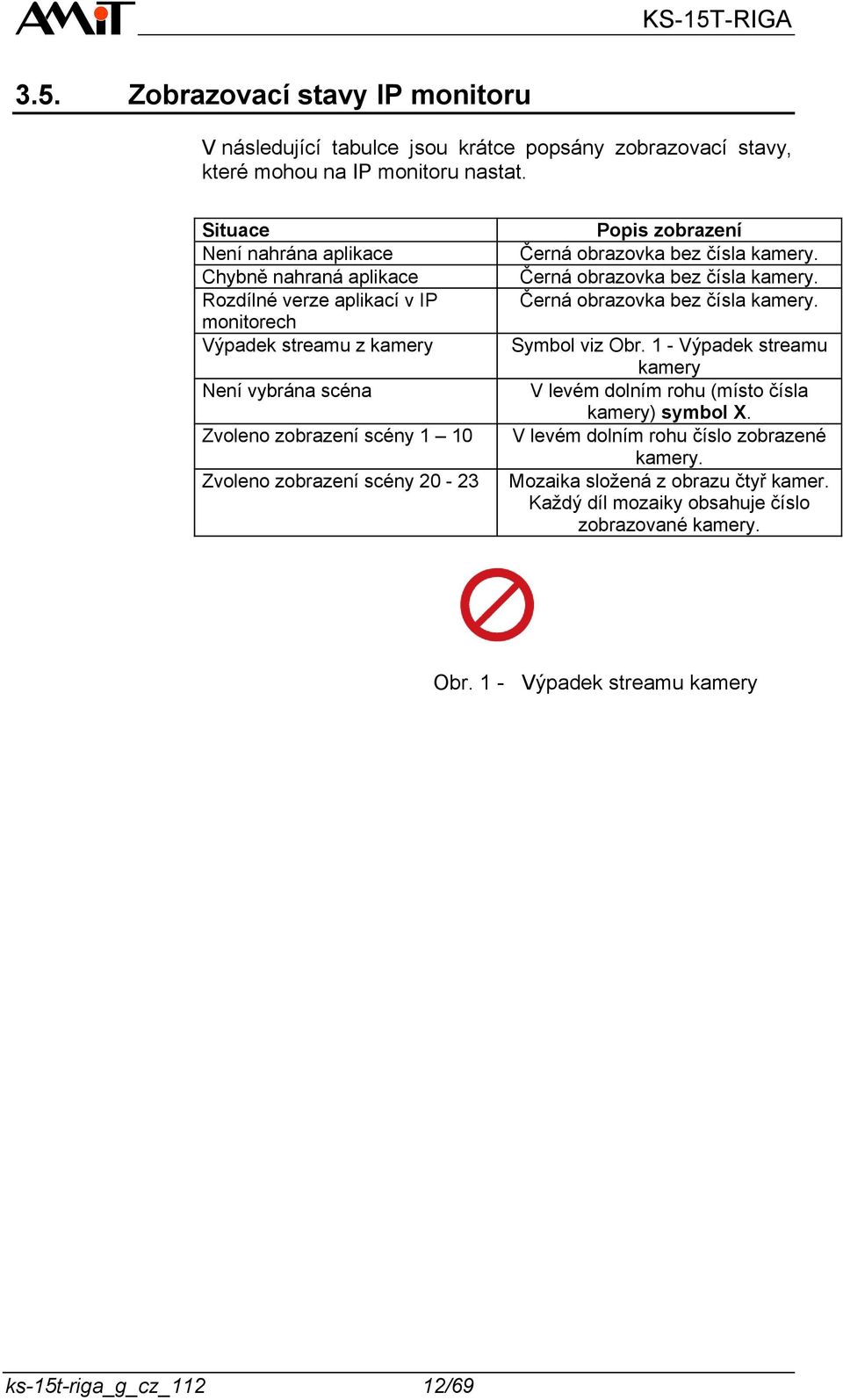

12 3.5. Zobrazovací stavy IP monitoru V následující tabulce jsou krátce popsány zobrazovací stavy, které mohou na IP monitoru nastat. Situace Není nahrána aplikace Chybně nahraná aplikace Rozdílné verze aplikací v IP monitorech Výpadek streamu z kamery Není vybrána scéna Zvoleno zobrazení scény 1 10 Zvoleno zobrazení scény Popis zobrazení Černá obrazovka bez čísla kamery. Černá obrazovka bez čísla kamery. Černá obrazovka bez čísla kamery. Symbol viz Obr. 1 - Výpadek streamu kamery V levém dolním rohu (místo čísla kamery) symbol X. V levém dolním rohu číslo zobrazené kamery. Mozaika složená z obrazu čtyř kamer. Každý díl mozaiky obsahuje číslo zobrazované kamery. Obr. 1 - Výpadek streamu kamery ks-15t-riga_g_cz_112 12/69

13 4. Oživení systému Při oživení systému se předpokládá, že všechny komponenty systému jsou řádně namontovány a jsou funkční. Ke všem jednotkám je správně připojené napájecí napětí. Infrastruktura sítě ethernet je správně provedena a všechny napájecí a komunikační kabely jsou zapojeny do jednotek. Pro správnou funkci KS musí být použity pouze uvedené typy komponent. Venkovní kamerové kryty nesmí být namontovány, montují se až po dokončení instalace KS. Vlastní oživení systému sestává z následujících kroků: Instalace IP monitorů Instalace kamer Instalace záznamové jednotky 4.1. Instalace IP monitorů Potřebné vybavení Instalace monitorů sestává z následujících kroků: Nahrání aktualizace operačního systému Nastavení konfiguračních modulů Nahrání aktuální verze aplikace Libovolný servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander) a Java Runtime Environment verze 6 1. Křížený ethernetový kabel. Aktuální verze aplikace a aktualizace operačního systému je uvedena v DODATKU D tohoto dokumentu Nahrání aktualizace operačního systému Před zahájením aktualizace odpojíme IP monitory od napájení a vyjmeme z nich Konfigurační moduly. Síťovému adaptéru servisního notebooku nastavíme pevnou IP Adresu (NB_IP) a Masku podsítě (NB_Maska) dle DODATEK E Konfigurační parametry, Nastavení IP adres. 1 Odkaz ke stažení: 13/69 ks-15t-riga_g_cz_112

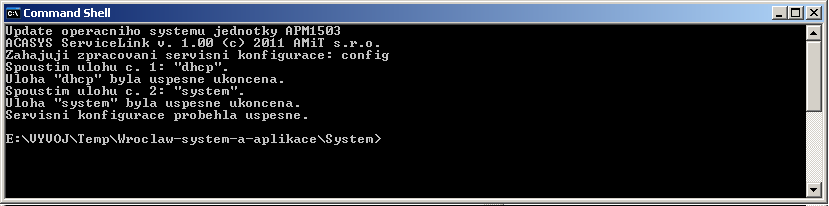

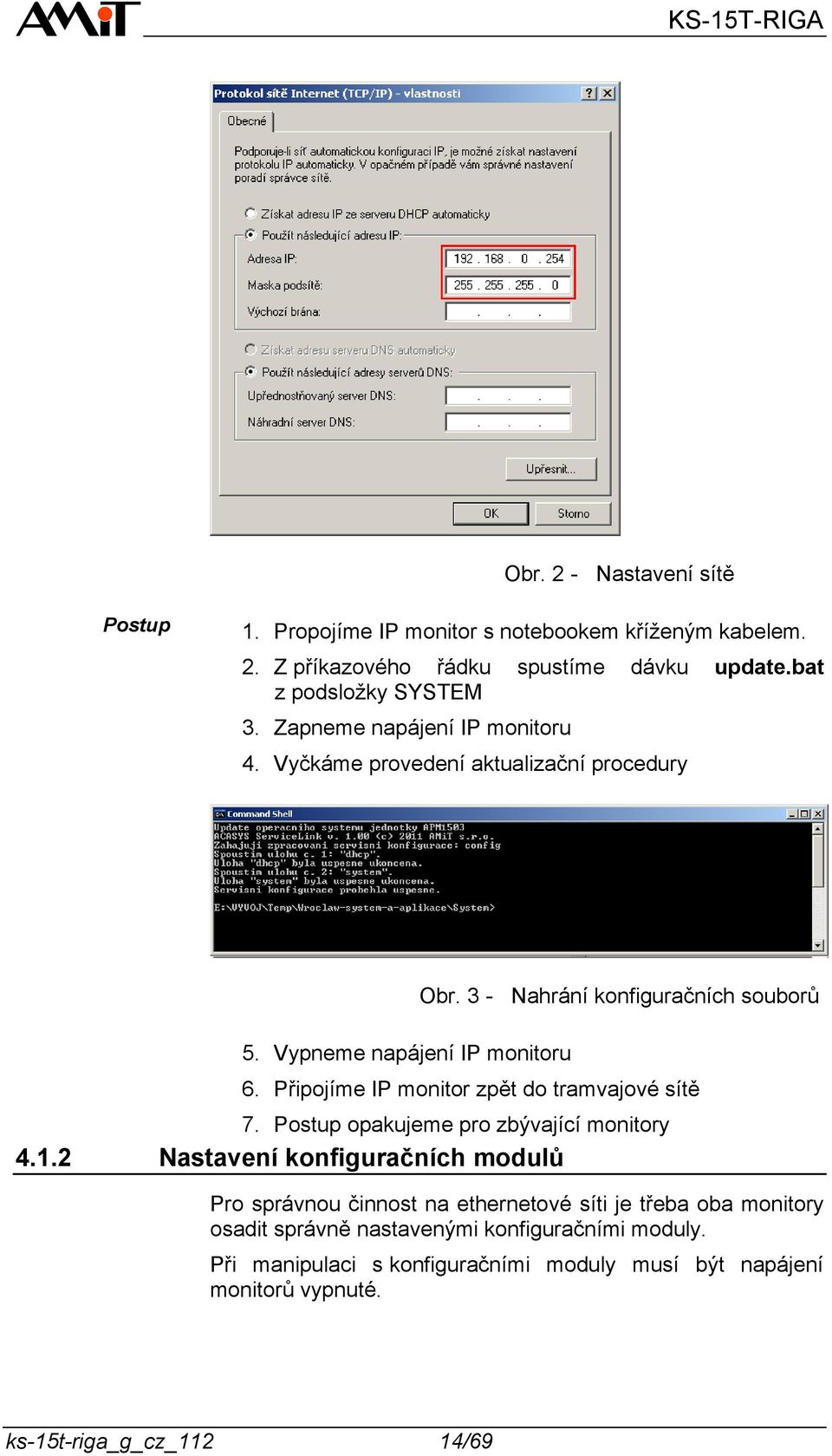

14 Obr. 2 - Nastavení sítě Postup 1. Propojíme IP monitor s notebookem kříženým kabelem. 2. Z příkazového řádku spustíme dávku update.bat z podsložky SYSTEM 3. Zapneme napájení IP monitoru 4. Vyčkáme provedení aktualizační procedury 5. Vypneme napájení IP monitoru Obr. 3 - Nahrání konfiguračních souborů 6. Připojíme IP monitor zpět do tramvajové sítě 7. Postup opakujeme pro zbývající monitory Nastavení konfiguračních modulů Pro správnou činnost na ethernetové síti je třeba oba monitory osadit správně nastavenými konfiguračními moduly. Při manipulaci s konfiguračními moduly musí být napájení monitorů vypnuté. ks-15t-riga_g_cz_112 14/69

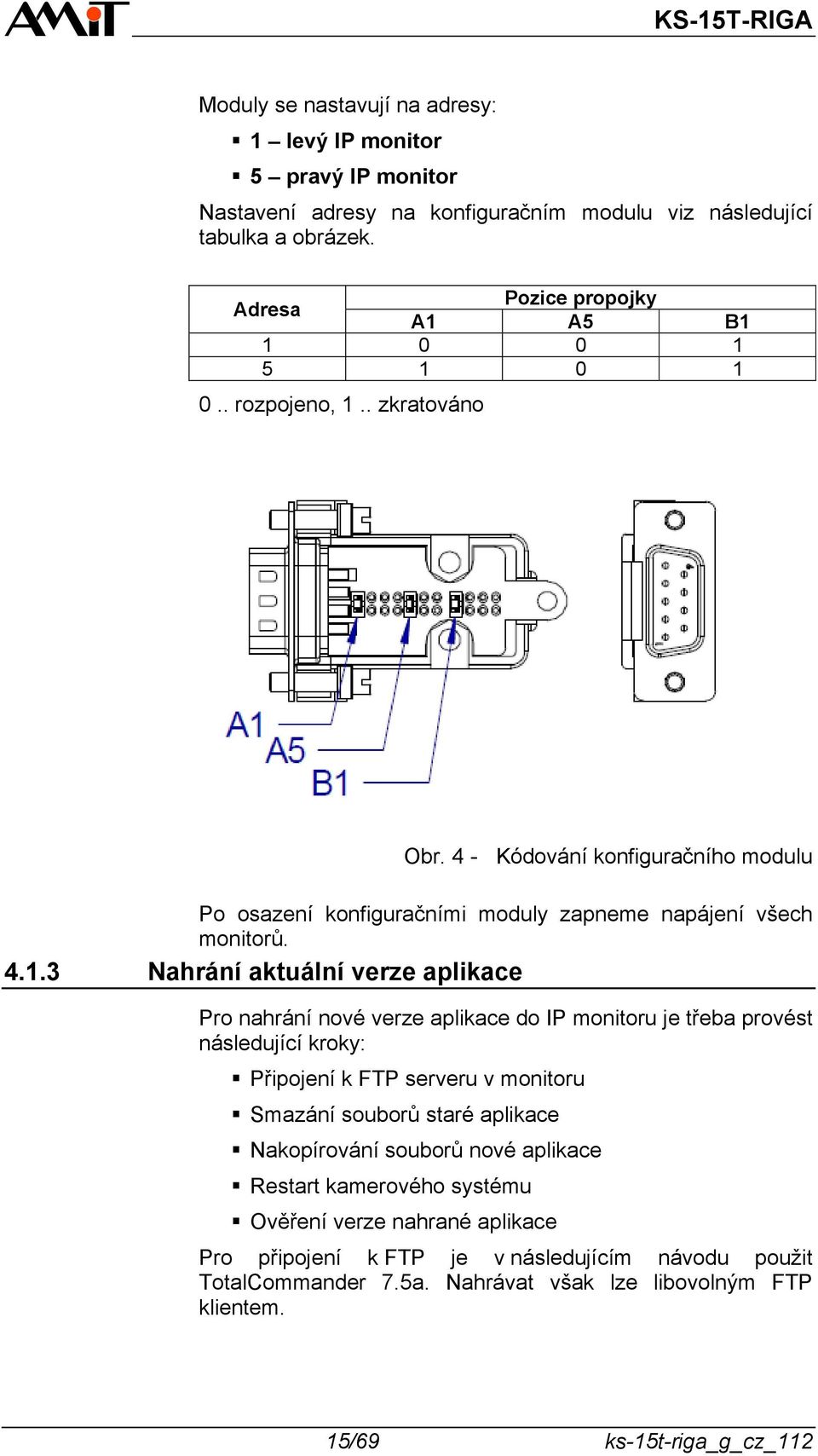

15 Moduly se nastavují na adresy: 1 levý IP monitor 5 pravý IP monitor Nastavení adresy na konfiguračním modulu viz následující tabulka a obrázek. Adresa Pozice propojky A1 A5 B rozpojeno, 1.. zkratováno Obr. 4 - Kódování konfiguračního modulu Po osazení konfiguračními moduly zapneme napájení všech monitorů Nahrání aktuální verze aplikace Pro nahrání nové verze aplikace do IP monitoru je třeba provést následující kroky: Připojení k FTP serveru v monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat však lze libovolným FTP klientem. 15/69 ks-15t-riga_g_cz_112

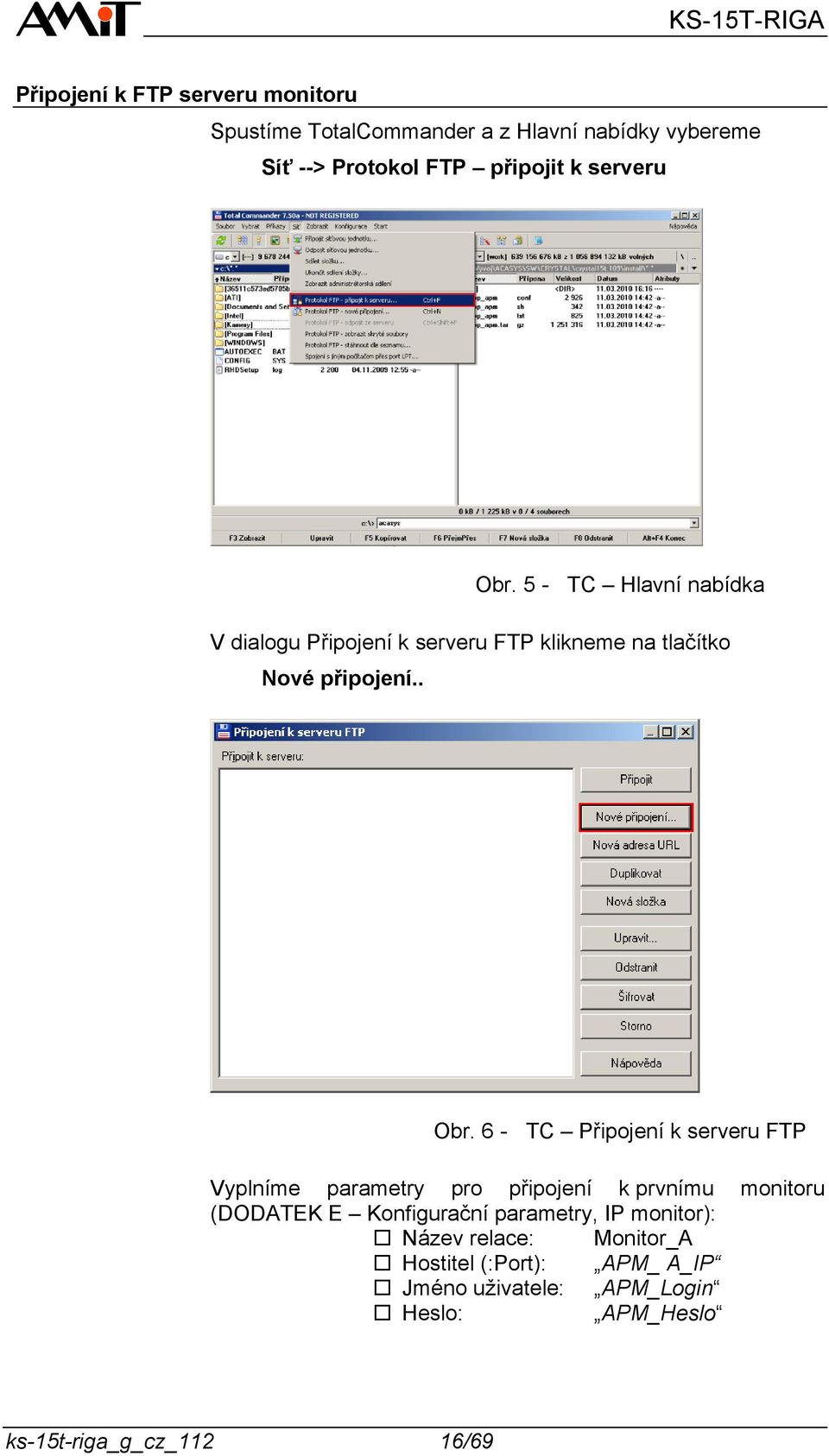

16 Připojení k FTP serveru monitoru Spustíme TotalCommander a z Hlavní nabídky vybereme Síť --> Protokol FTP připojit k serveru Obr. 5 - TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. Obr. 6 - TC Připojení k serveru FTP Vyplníme parametry pro připojení k prvnímu monitoru (DODATEK E Konfigurační parametry, IP monitor): Název relace: Monitor_A Hostitel (:Port): APM_ A_IP Jméno uživatele: APM_Login Heslo: APM_Heslo ks-15t-riga_g_cz_112 16/69

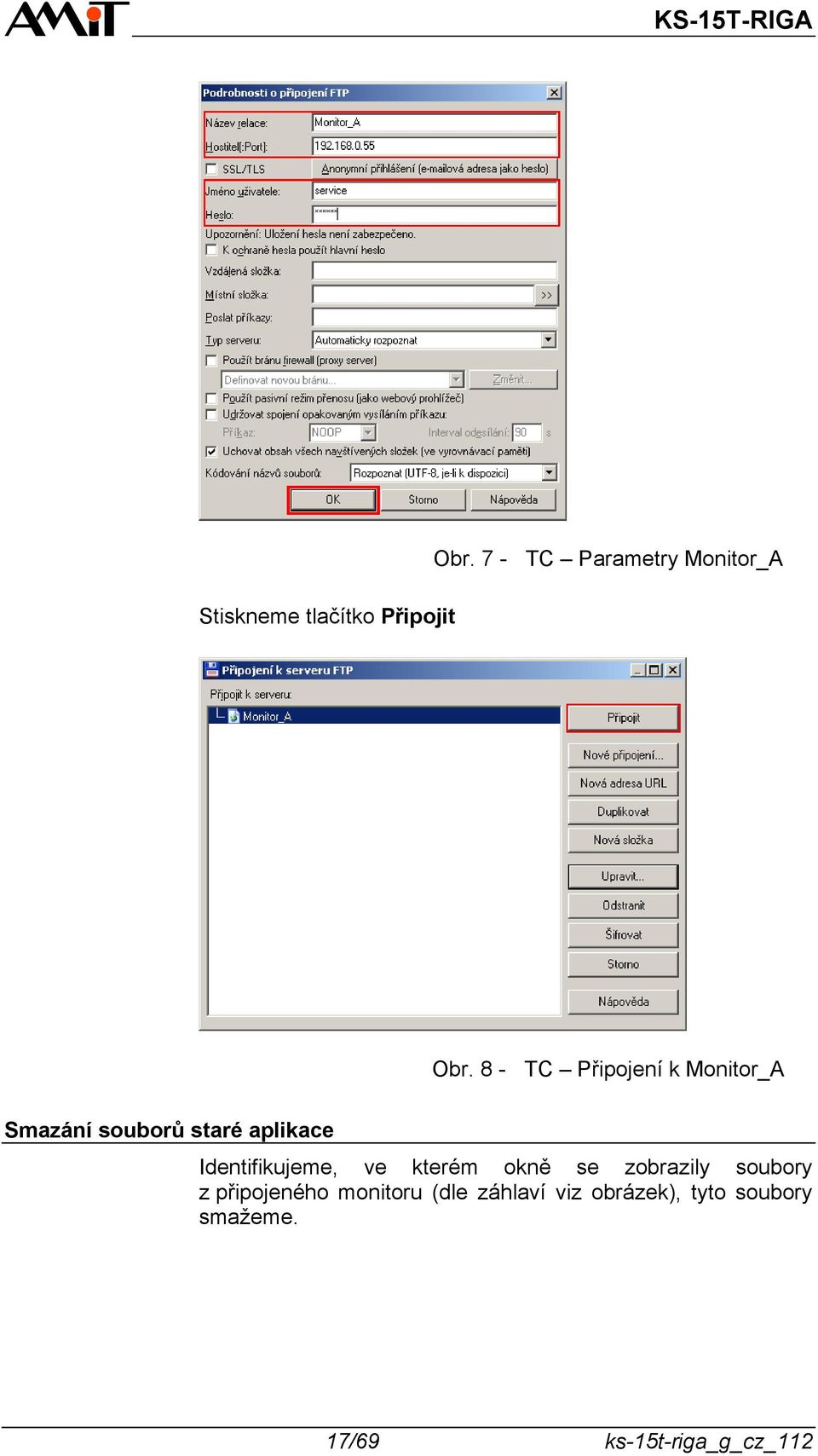

17 Stiskneme tlačítko Připojit Obr. 7 - TC Parametry Monitor_A Obr. 8 - TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory z připojeného monitoru (dle záhlaví viz obrázek), tyto soubory smažeme. 17/69 ks-15t-riga_g_cz_112

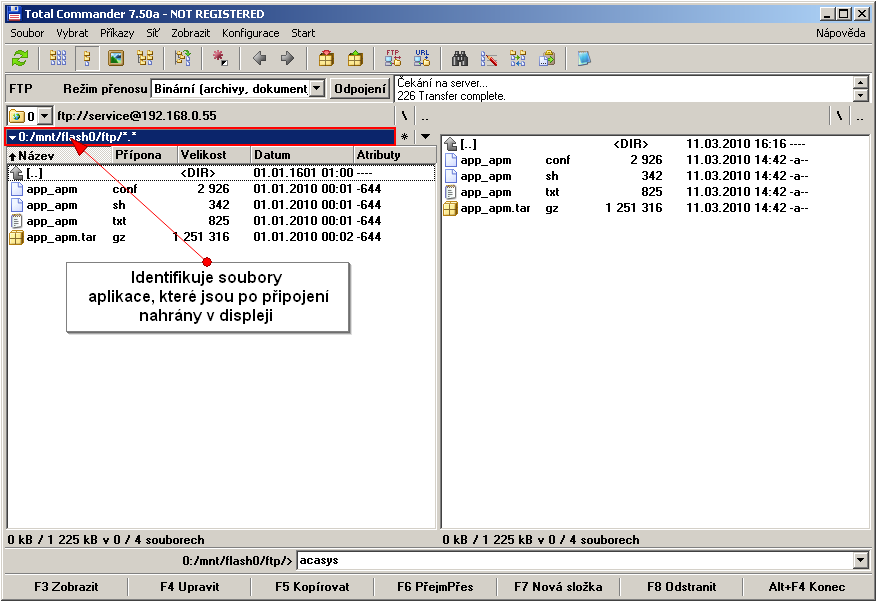

18 Obr. 9 - TC Identifikace obsahu FTP Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace dle DODATEK D Obsah programové sady podsložka APLIKACE. Průběh kopírování může vyvolat dojem krátkodobého zaseknutí (trvající typicky cca s). Jedná se o chování běžné. V případě, že by zaseknutí trvalo řádově minuty, je třeba KS restartovat (vypnout a zapnout napájení) a postup opakovat od začátku Kapitoly Nahrání aktuální verze aplikace). Po nakopírování souborů stiskneme tlačítko Odpojení a opakujeme stejný postup pro druhý monitor. Parametry připojení k druhému monitoru (DODATEK E Konfigurační parametry, IP monitor): Název relace: Monitor_B Hostitel(:Port): APM_B_IP Jméno uživatele: APM_Login Heslo: APM_Heslo ks-15t-riga_g_cz_112 18/69

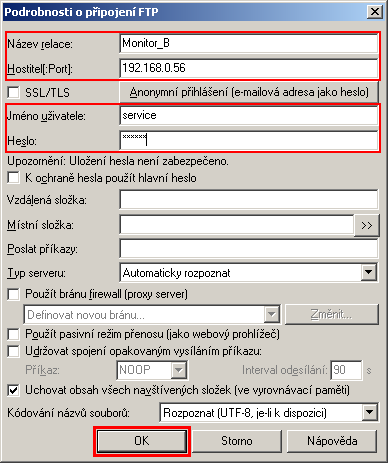

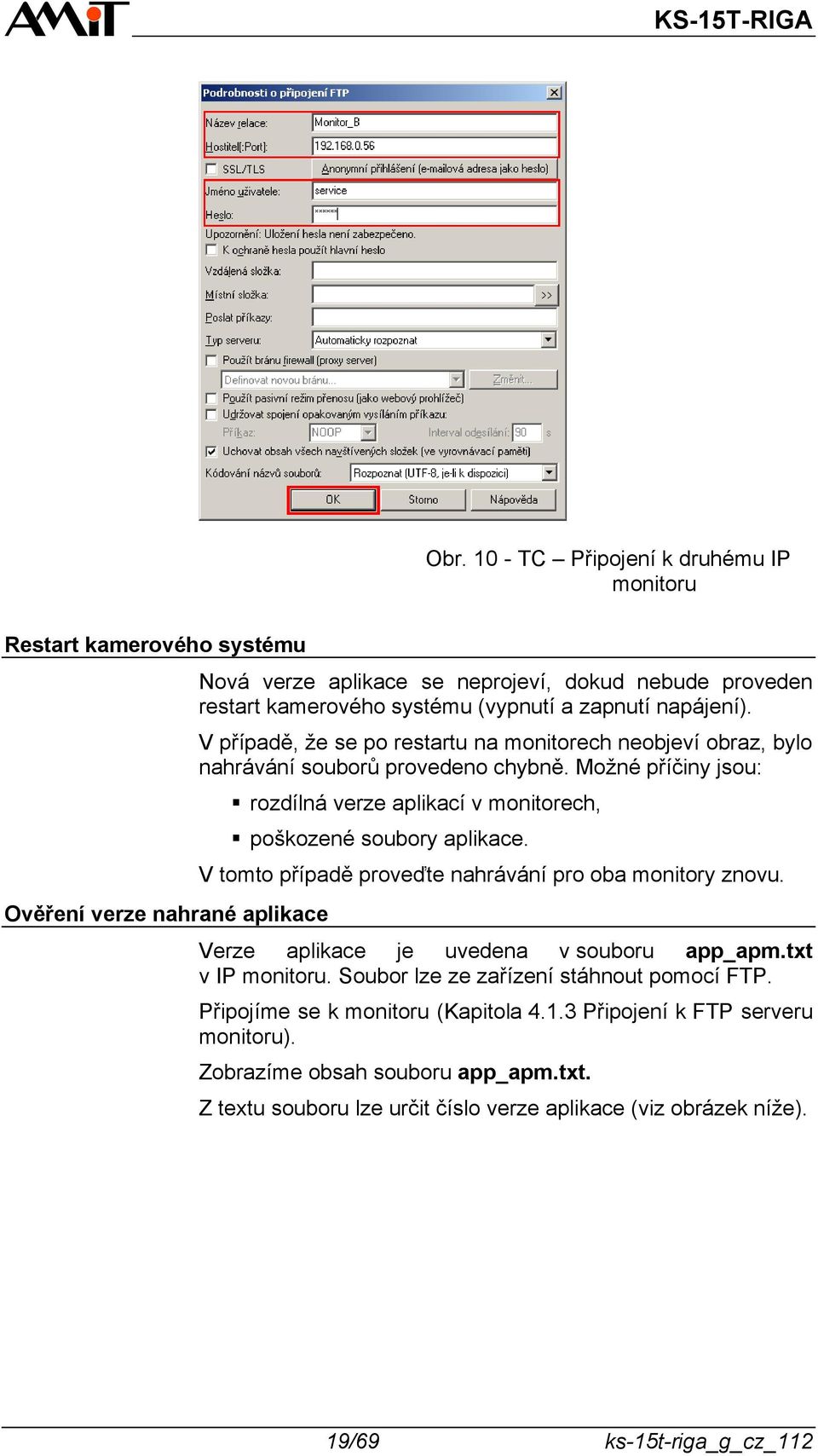

19 Obr TC Připojení k druhému IP monitoru Restart kamerového systému Ověření verze nahrané aplikace Nová verze aplikace se neprojeví, dokud nebude proveden restart kamerového systému (vypnutí a zapnutí napájení). V případě, že se po restartu na monitorech neobjeví obraz, bylo nahrávání souborů provedeno chybně. Možné příčiny jsou: rozdílná verze aplikací v monitorech, poškozené soubory aplikace. V tomto případě proveďte nahrávání pro oba monitory znovu. Verze aplikace je uvedena v souboru app_apm.txt v IP monitoru. Soubor lze ze zařízení stáhnout pomocí FTP. Připojíme se k monitoru (Kapitola Připojení k FTP serveru monitoru). Zobrazíme obsah souboru app_apm.txt. Z textu souboru lze určit číslo verze aplikace (viz obrázek níže). 19/69 ks-15t-riga_g_cz_112

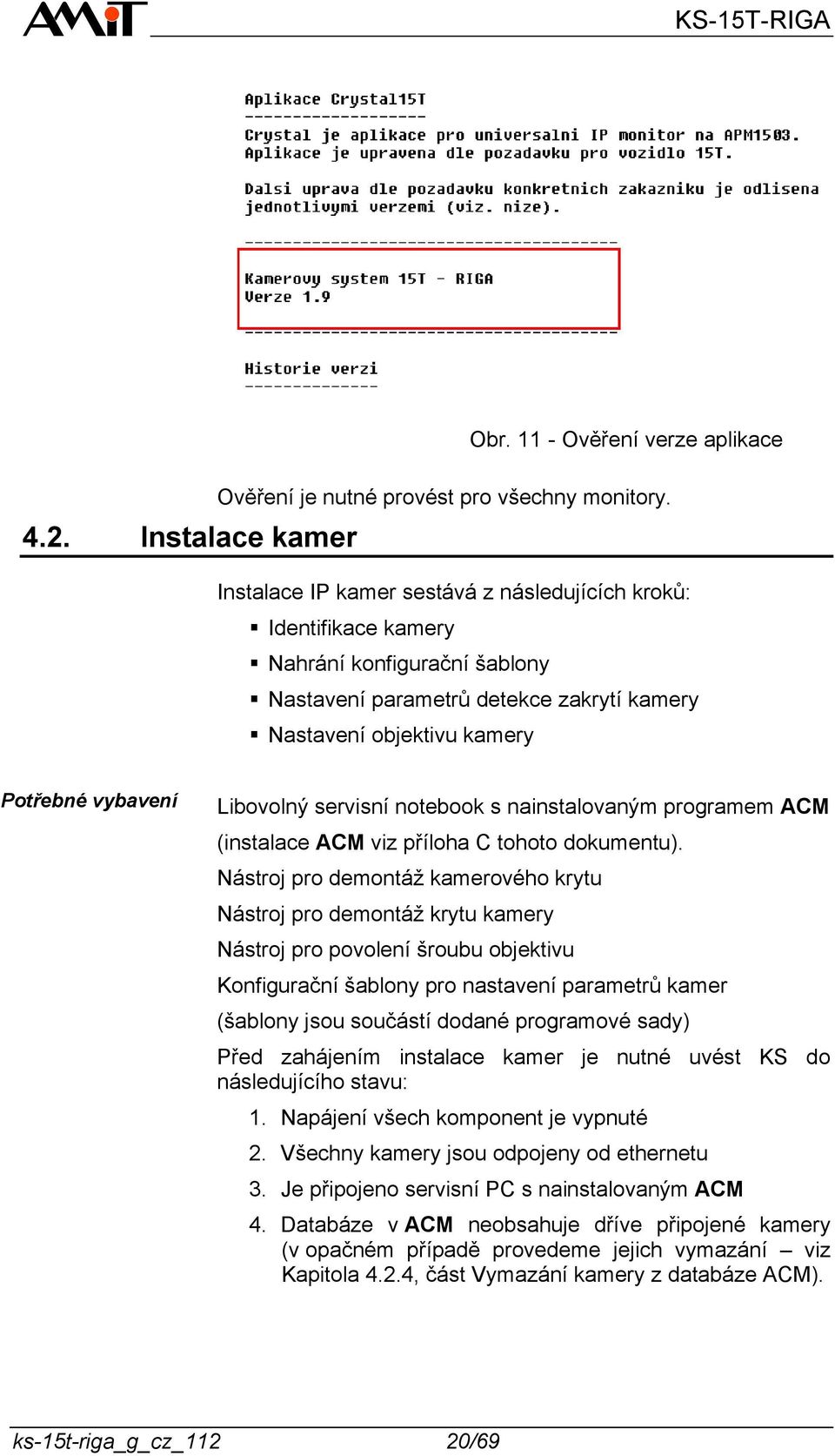

20 4.2. Instalace kamer Obr Ověření verze aplikace Ověření je nutné provést pro všechny monitory. Instalace IP kamer sestává z následujících kroků: Identifikace kamery Nahrání konfigurační šablony Nastavení parametrů detekce zakrytí kamery Nastavení objektivu kamery Potřebné vybavení Libovolný servisní notebook s nainstalovaným programem ACM (instalace ACM viz příloha C tohoto dokumentu). Nástroj pro demontáž kamerového krytu Nástroj pro demontáž krytu kamery Nástroj pro povolení šroubu objektivu Konfigurační šablony pro nastavení parametrů kamer (šablony jsou součástí dodané programové sady) Před zahájením instalace kamer je nutné uvést KS do následujícího stavu: 1. Napájení všech komponent je vypnuté 2. Všechny kamery jsou odpojeny od ethernetu 3. Je připojeno servisní PC s nainstalovaným ACM 4. Databáze v ACM neobsahuje dříve připojené kamery (v opačném případě provedeme jejich vymazání viz Kapitola 4.2.4, část Vymazání kamery z databáze ACM). ks-15t-riga_g_cz_112 20/69

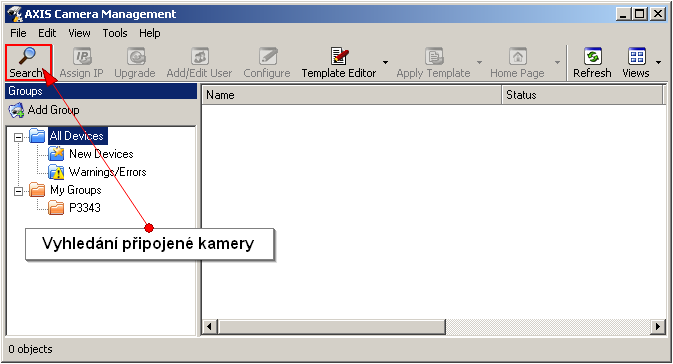

21 4.2.1 Identifikace kamery Varianta označené kabely Varianta soupis kamer Připojení kamery do ethernetu Prvním krokem je identifikace konkrétní kamery. K dispozici jsou dva scénáře, které lze pro identifikaci použít: Kabely jsou u PoE switche označeny lze identifikovat kamery dle připojení. Po montáži kamer je k dispozici seznam MAC adres kamer a jejich umístění. Lze identifikovat jednotlivé kamery dle MAC adresy po vyhledání v ACM. Při kroku Identifikace kamer je napájení KS zapnuté. Zapojíme ethernetový kabel do konkrétní kamery a vyčkáme cca 30 s (doba náběhu kamery). Vyhledání připojené kamery pomocí ACM Na servisním PC spustíme ACM a na Nástrojové liště stiskneme tlačítko Search. Obr ACM tlačítko Search V zobrazeném dialogovém okně zadáme jako IP range hodnotu Rozsah_IP (DODATEK E Konfigurační parametry, Nastavení IP adres) a stiskneme tlačítko OK. 21/69 ks-15t-riga_g_cz_112

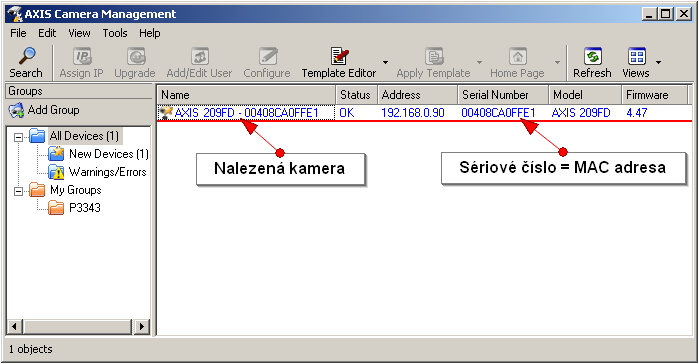

22 Obr ACM Dialog Search Network Pokud je hledání neúspěšné a není nalezena žádná kamera, hledání opakujeme. Nalezená kamera se zobrazí v hlavním okně ACM Nahrání konfigurační šablony Obr ACM Nalezena nová kamera V Hlavním okně ACM kliknutím levým tlačítkem myši označíme kameru. Na Nástrojové liště klikneme na tlačítko Apply Template, kterým otevřeme nabídku pro výběr konfigurační šablony. ks-15t-riga_g_cz_112 22/69

23 Obr ACM Aplikace šablony Přes položku Browse otevřeme další dialogové okno, ve kterém vyhledáme konfigurační šablonu, kterou budeme danou kameru konfigurovat. Obr Výběr konfigurační šablony Vybereme konfigurační šablonu, která je určena pro připojenou kameru. Aplikací konfigurační šablony dojde zároveň i k přidělení IP adresy. Aktuální verzi Konfiguračních šablon obsahuje DODATEK D Obsah programové sady. Po otevření konfigurační šablony dojde k zobrazení dialogu, který obsahuje přehled parametrů, které budou v kameře změněny. Tento dialog potvrdíme stiskem OK a tím zahájíme vlastní změny v nastavení kamery. 23/69 ks-15t-riga_g_cz_112

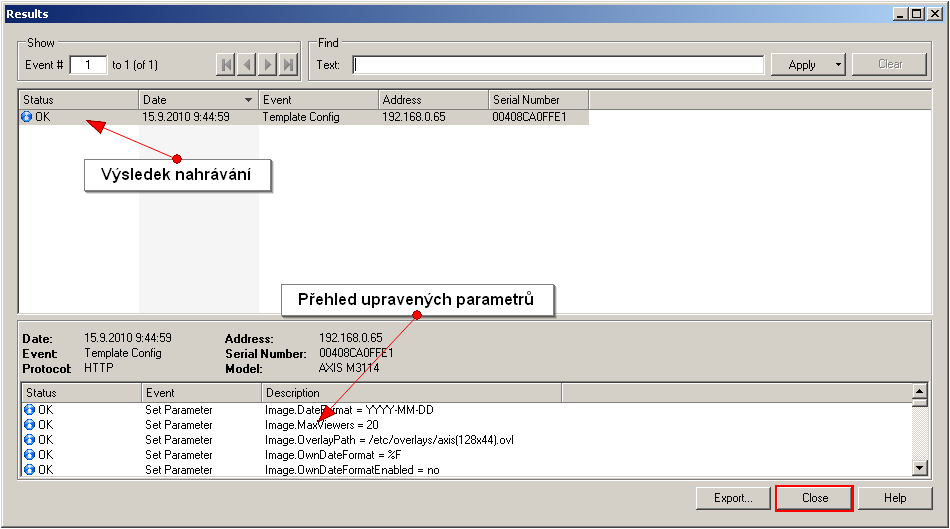

24 Obr Upravované parametry Po ukončení aplikace konfigurační šablony dojde k zobrazení rekapitulačního okna, které bude obsahovat výsledek nahrávání a přehled všech nově nastavených parametrů. Obr Rekapitulace změn v parametrech Uzavření tohoto dialogu tlačítkem Close je posledním krokem konfigurace parametrů kamery. ks-15t-riga_g_cz_112 24/69

25 4.2.3 Nastavení parametrů detekce zakrytí kamery Pro některé kamery (viz DODATEK E Konfigurační parametry, Kamery) je třeba nastavit detekci zakrytí. Parametry jsou jednotné pro všechny kamery, u kterých je detekce zakrytí nastavena. Nastavení v parametrů skupiny Event Config bohužel není dostupné z ACM. Proto je nutné použít webové konfigurační rozhraní konkrétní kamery. Otevřeme okno internetového prohlížeče (doporučen je Internet Explorer) a do adresového řádku zadáme IP adresu kamery, u které chceme nastavovat parametry detekce zakrytí. Obr Zadání adresy kamery Internet Explorer ke své činnosti vyžaduje ActiveX prvek. Pokud dosud nebyl nainstalován, budete vyzváni k jeho instalaci. Obr Instalace ActiveX prvku Po instalaci bude zobrazen přihlašovací dialog, do kterého zadáme přihlašovací údaje k webovému rozhraní (DODATEK E Konfigurační parametry, Přihlašovací údaje): Uživatelské jméno: Axis_Login Heslo: Axis_Heslo Konfigurační část zobrazíme kliknutím na Setup v horní části okna. Obr Zobrazení konfigurační části webového rozhraní 25/69 ks-15t-riga_g_cz_112

26 Zobrazí se úvodní nabídka, ve které klikneme na sekci Events, ve které budeme nastavovat jednotlivé parametry. Obr Detekce zakrytí Instructions Zvolíme podsekci Event Servers a stiskneme tlačítko AddTCP. Obr Detekce zakrytí Event Servers V zobrazeném dialogovém okně vyplníme následující parametry (DODATEK E Konfigurační parametry, Parametry detekce zakrytí): Name: Alarm_ServerName Network address: Alarm_Monitor Port: Alarm_ServerPort ks-15t-riga_g_cz_112 26/69

27 Obr Detekce zakrytí Parametry serveru V tabulce Event Server List se zobrazí nový event server s názvem Alarm_ServerName. Obr Detekce zakrytí Přidaný server Klikneme na podsekci Event Types a tam na tlačítko AddTriggered. Obr Detekce zakrytí Event Types Vyplníme zobrazené dialogové okno (DODATEK E Konfigurační parametry, Parametry detekce zakrytí) 27/69 ks-15t-riga_g_cz_112

28 Name: Respond to Triggered by When Triggered Send to nastavíme Message: zaškrtneme vyplníme Alarm_EventName Always Camera tampering Send TCP notification Alarm_ServerName Alarm_EventMessage Send notification continuously while event is active 6 notification per minute Obr Detekce zakrytí Přidání eventu V tabulce Event Types List se zobrazí nový event s názvem Alarm_EventName. ks-15t-riga_g_cz_112 28/69

29 Zkontrolujeme poslední nastavení. Obr Detekce zakrytí Přidaný event Obr Detekce zakrytí Camera Tampering Po nastavení ověříme, zda je zakrytí kamery detekováno (podmínkou jsou správně připojené IP monitory a VCU). Zakryjeme zkonfigurovanou kameru na dobu delší než 20 s. Nedojde-li po zakrytí k hlášení zakrytí kamery, zkontrolujeme nastavení parametrů v kameře Nastavení objektivu kamery Sejmutí víka kamery K nastavení objektivu kamery je třeba sejmou víko kamery a povolit jistící šroub objektivu. Dále je nutné zobrazit obraz nastavované kamery. Obraz zobrazíme na připojeném servisním PC pomocí programu Internet Explorer verze 7 nebo vyšší (viz níže popsaný postup). Pro nastavení objektivu je nutné sejmout svrchní víko kamery. 29/69 ks-15t-riga_g_cz_112

30 K sejmutí víka je nutné povolit čtyři šrouby, které víko drží. Obr Šrouby upevňující víko kamery Po sejmutí víka můžeme přikročit k nastavení polohy objektivu. Zobrazení obrazu z kamery LiveView Otevřeme okno internetového prohlížeče a do adresového řádku zadáme IP adresu kamery, kterou chceme ostřit / pozicovat. Obr Zadání adresy kamery Internet Explorer ke své činnosti vyžaduje ActiveX prvek. Pokud dosud nebyl nainstalován, budete vyzváni k jeho instalaci. ks-15t-riga_g_cz_112 30/69

31 Obr Instalace ActiveX prvku Po instalaci bude zobrazen přihlašovací dialog, do kterého zadáme přihlašovací údaje k webovému rozhraní (DODATEK E Konfigurační parametry, Přihlašovací údaje): Uživatelské jméno: Axis_Login Heslo: Axis_Heslo Obraz z kamery zobrazíme kliknutím na Live View v Záhlaví webového rozhraní. Obr Spuštění Live View Nastavení polohy objektivu Zaostření objektivu Poloha objektivu ovlivňuje obraz, který kamera zabírá. Nastavení polohy je k dispozici pouze v omezeném rozsahu a provádí se otáčením hlavičky s objektivem při současném sledování zabírané obrazu přes Live View. Po nastavení požadované polohy objektivu lze kameru zaostřit. Kamery jsou dodávány s objektivem nastaveným od výrobce. Ostrost obrazu je proto vždy nutné zkontrolovat a v případě zjištění neostrého obrazu zaostřit. Před ostřením musí být povolen jistící šroub objektivu. Obr Jistící šroub objektivu Poté lze objektiv (otáčením po nebo proti směru hodinových ručiček při současném sledování ostrosti obrazu) zaostřit. 31/69 ks-15t-riga_g_cz_112

32 Vymazání kamery z databáze ACM Při otáčení je třeba věnovat maximální pozornost čistotě objektivu! Jakmile je ostření dokončeno, musí být jistící šroub opět s citem dotažen a na kameru zpět nasazeno víko. Zkonfigurovanou kameru odpojíme od ethernetové sítě. Po dokončení operací konfigurace kamery a nastavování objektivu je nutné smazat v Hlavním okně ACM záznam o kameře, se kterou bylo pracováno. Důvodem jsou problémy této aplikace při opakované detekci kamer se stejnou IP adresou. Smazání provedeme následujícím postupem: 1. Odpojíme zkonfigurovanou kameru od ethernetu 2. V levé části okna v sekci Groups klikneme na All Devices 3. Klikneme do prostřední části, ve které se nachází seznam kamer a kameru / všechny kamery označíme (např. klávesovou zkratkou Ctrl+A) 4. Z Hlavní nabídky vybereme Edit / Delete From Database 5. Dialog This will delete the selected device from the database. Continue? potvrdíme stiskem Ano. 6. V levé části okna v sekci Groups bude po potvrzení předcházejícího dialogu zobrazeno: All Devices (0) Postup opakujeme od Kapitoly Identifikace kamery i pro zbývající kamery Instalace záznamové jednotky Potřebné vybavení Instalace záznamové jednotky sestává z následujících kroků: Kontrola zapojení napájecího konektoru Nahrání aktuální verze aplikace Ověření verze nahraného aplikace Libovolný servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). USB Flash disk pro nahrání aplikace do záznamové jednotky (postup vytvoření DODATEK H USB flash disk) USB klávesnici. ks-15t-riga_g_cz_112 32/69

33 4.3.1 Kontrola zapojení napájecího konektoru Před prvním spuštěním záznamové jednotky je nutná kontrola správného zapojení napájení jednotky. K vypínání jednotky musí být nutně použit vstup označený SB. Vstup označený +U by měl být trvale připojen na napětí baterie. Obr Zapojení napájení záznamové jednotky Pouze takové zapojení zajistí bezchybný chod jednotky. Funkce SB SB Stav zařízení +U Zapnuto nepřipojeno Vypnuto Při rozpojení SB je zahájena sekvence pro vypnutí systému. Pomocné CPU při odpojení signálu SB vyšle hlavnímu CPU signál pro vypnutí. Ihned po úspěšném vypnutí hlavního CPU dojde k vypnutí celé jednotky. Pokud vlivem chyby nedojde k vypnutí hlavního CPU, vypne se jednotka po uplynutí doby 1 min. Odpojení napájecích vodičů se provádí pouze po předchozím vypnutí jednotky pomocí signálu SB. Nebude-li tomu tak, může dojít ke ztrátě dat Nahrání aktuální verze aplikace Aktuální verze aplikace je uvedena v DODATKU D tohoto dokumentu. Pro nahrání aplikace do záznamové jednotky je třeba provést následující kroky: 1. Vypnout napájení záznamové jednotky 2. Připojit klávesnici do USB konektoru X2 (vrchní) 3. Připojit USB flash disk do USB konektoru X3 (spodní) 33/69 ks-15t-riga_g_cz_112

34 Obr Použité USB konektory 4. Zapnout napájení záznamové jednotky 5. Vyčkat na provedení operací, které jsou součástí nahrávání. Obě operace jsou signalizovány blikáním LED na klávesnici. Jelikož vykonání servisních operací trvá cca 5 minut, je třeba věnovat indikačním LED pozornost. Formátování disku indikuje blikající LED Scroll Lock Nahrávání aplikace indikuje střídavé blikání LED Num Lock, Caps Lock, Scroll Lock 6. Po dokončení operací nebude blikat žádná LED 7. Vypnout napájení jednotky 8. Odpojit USB flash disk i klávesnici 9. Zapnout napájení záznamové jednotky Ověření verze nahrané aplikace Číslo verze aplikace nahrané v Záznamové jednotce získáme z odpovědi Záznamové jednotky na http dotaz. Postup 1. Síťovému adaptéru servisního notebooku nastavíme pevnou IP adresu (NB_IP) a Masku podsítě (NB_Maska) dle DODATEK E Konfigurační parametry, Nastavení IP adres. 2. Spustíme internetový prohlížeč (např. Internet Explorer). 3. Do řádku pro zadání adresy zapíšeme příkaz: :8888/info 5. Potvrdíme příkaz stiskem Enter. 6. Prohlížeč zobrazí xml soubor jako odpověď na odeslaný dotaz. 7. Identifikujeme číslo verze, které je umístěno mezi dvěma tagy <version>...</version>. ks-15t-riga_g_cz_112 34/69

35 Obr Identifikace verze 35/69 ks-15t-riga_g_cz_112

36 5. Servis systému výměna komponent 5.1. PoE switch 5.2. Kamera 5.3. IP monitor Následující kapitoly obsahují pokyny, které je nutné dodržet při servisních operacích, které je možné s KS provádět. Použitý switch musí být shodný nebo výrobcem doporučená náhrada. Při použití jiného switche nemusí systém správně fungovat. Kamery musí být shodného typu nebo výrobcem doporučená náhrada při použití jiných typů nebude KS správně fungovat. Při výměně kamery je nutné novou kameru zkonfigurovat a nastavit objektiv. Postup je stejný jako při oživení KS a je popsán v Kapitole 4.2 Instalace kamer. Při výměně jedné kamery není nutné ostatní kamery odpojovat. Vyměněnou kameru lze po připojení snadno identifikovat. V ACM se při vyhledání zobrazí pod IP adresou , a jelikož mají ostatní kamery již přidělenu IP adresu, nedojde ke kolizi IP adres. Monitory musí být shodného typu nebo výrobcem doporučená náhrada při použití jiných typů nebude KS správně fungovat. Postup při výměně IP monitoru: 1. Demontovat vadný kus 2. Vymontovat konfigurační modul z vadného IP monitoru 3. Osadit konfigurační modul do nového kusu 4. Namontovat nový kus 5. Zapnout KS 6. Nahrát do nového monitoru aktuální aplikaci (4.1 Instalace IP monitorů) Při nahrávání aplikace do nového IP monitoru je nutné, aby byla dodržena shodnost verzí aplikací v obou monitorech. Případná rozdílnost aplikací způsobí nefunkčnost monitorů. ks-15t-riga_g_cz_112 36/69

37 5.4. Záznamová jednotka 1. Vypnout napájení záznamové jednotky 2. Demontovat vadný kus 3. Namontovat nový kus 4. Provést instalaci záznamové jednotky (4.3 Instalace záznamové jednotky) 5.5. Pevný disk záznamové jednotky 5.6. Kryt kamery Montáž a demontáž pevného disku je podrobně popsán v Návodu na obsluhu záznamové jednotky (viz Související dokumentace). 1. Vypnout napájení záznamové jednotky 2. Vymontovat záznamovou jednotku (není nutné, pokud je disk dobře přístupný i bez demontáže jednotky) 3. Odšroubovat jistící šrouby 4. Stisknout pojistky na obou stranách a disk vysunout 5. Nasunout nový disk 6. Zašroubovat jistící šrouby 7. Namontovat záznamovou jednotku zpět Při výměně je nutné dodržet shodnost typů nového a starého krytu a dodržet zásady montáže dle Montážní příručky krytu (viz Související dokumentace). 37/69 ks-15t-riga_g_cz_112

38 6. FAQ 6.1. Řešení typických závad systému Následující kapitola obsahuje soupis možných příčin běžných závad KS Nelze vyhledat kameru Možné příčiny Pomocí ACM nelze vyhledat kameru, která je připojena do sítě. Špatně připojené servisní PC Špatně připojená kamera Vadný kabel / port switche Vadná kamera Špatně připojené servisní PC Špatně připojená kamera Vadný kabel / port switche Ověříme možnost připojení na jinou z komponent kamerového systému (např. pomocí příkazu ping nebo připojením k FTP IP monitoru). Zkontrolujeme, zda je do kamery správně zapojen konektor a zda je kabel opravdu připojen do PoE Switche. Problémovou kameru zkusíme připojit na místo, na kterém již jiná kamera spolehlivě fungovala (např. pomocí náhradního dlouhého kabelu, aby nebylo třeba kameru demontovat). Vadná kamera Ověřeno Postup Použitý kabel není vadný PoE zásuvka není vadná Zkontrolujeme stav indikačních LED: 1. Odpojíme kameru od sítě a sejmeme víko kamery ( Obnovení továrního nastavení HW cestou) 2. Připojíme kameru do sítě a zkontrolujeme stav Indikačních LED (13.3 Význam indikačních LED kamery) Před definitivním označením kamery jako vadné provedeme HW reset kamery ( Obnovení továrního nastavení HW cestou) a znovu se pokusíme kameru vyhledat Nelze se spojit s IP monitorem Možné příčiny Nelze se připojit na FTP server IP monitoru. ks-15t-riga_g_cz_112 38/69

39 Špatně připojené servisní PC Špatně připojený IP monitor Špatně připojené servisní PC Špatně připojený IP monitor Špatně nastavené konfigurační moduly IP monitor Vadný IP monitor Ověříme možnost připojení na jinou z komponent kamerového systému (např. pomocí příkazu ping nebo připojením k FTP IP monitoru). Zkontrolujeme správné připojení ethernetového kabelu a napájení IP monitoru (aktivní podsvit IP monitoru). Špatně nastavené konfigurační moduly IP monitor Vadný IP monitor Ověříme, že jsou konfigurační moduly obou IP monitorů nastaveny dle Nastavení konfiguračních modulů. Případná změna nastavení konfiguračního modulu se projeví až po restartu IP monitoru. Jestliže byly všechny předcházející možnosti vyčerpány a k IP monitoru se stále nedaří připojit, jedná se s největší pravděpodobností o vadný kus Nelze se spojit se Záznamovou jednotkou Možné příčiny Špatně připojené servisní PC Nelze provést ověření verze v Záznamové jednotce. Nezobrazí se xml soubor. Špatně připojené servisní PC Špatně připojená Záznamová jednotka Vadná Záznamová jednotka HDD není osazen nebo je osazen chybně Ověříme možnost připojení na jinou z komponent kamerového systému (např. pomocí příkazu ping nebo připojením k FTP IP monitoru). Špatně připojená Záznamová jednotka Vadná Záznamová jednotka Zkontrolujeme správné připojení ethernetového kabelu a napájení Záznamové jednotky (svítí LED SYS). Jestliže byly všechny předcházející možnosti vyčerpány a k záznamové jednotce se stále nedaří připojit, jedná se s největší pravděpodobností o vadný kus. 39/69 ks-15t-riga_g_cz_112

40 6.1.4 Na IP monitoru nelze zobrazit obraz jedné z kamer Možné příčiny Špatně připojená kamera Nezkonfigurovaná kamera Kamera prošla úspěšnou konfigurací, ale po zapojení všech kamer do ethernetu není IP monitorem zobrazena. Špatně připojená kamera Nezkonfigurovaná kamera Více kamer v síti se stejnou IP Vadná kamera Více kamer v síti se stejnou IP Zkontrolujeme, zda je do kamery správně zapojen konektor a zda je kabel opravdu připojen do PoE Switche. Během konfigurace nebyla kamera zkonfigurována. 1. Do sítě připojíme servisní PC s ACM 2. Vyhledáme kamery v síti (4.2.1 Vyhledání připojené kamery pomocí ACM) 3. Identifikujeme nezkonfigurovanou kameru (její IP adresa bude s největší pravděpodobností nebo 169.xxx.xxx.xxx. 4. Provedeme nastavení kamery jako při oživování KS (4.2 Instalace kamer) 5. Po dokončení konfigurace lze obraz z kamery zobrazit IP monitoru Při zapojování kamer byla omylem jedna konfigurační šablona aplikována na více kamer. 1. Do sítě připojíme servisní PC s ACM 2. Vyhledáme kamery v síti (4.2.1 Vyhledání připojené kamery pomocí ACM) 3. Přítomnost dvou kamer se stejnou IP bude indikována konfliktem IP adres (viz následující obrázek) Obr Konflikt IP adres 4. Vypojíme ze sítě tu z duplicitních kamer, jejíž IP adresa je nastavena správně. 5. Restartujeme KS a počkáme na start kamer. ks-15t-riga_g_cz_112 40/69

41 Vadná kamera 6. Na kameru se špatnou IP aplikujeme správnou konfigurační šablonu (4.2.2 Nahrání konfigurační šablony) a provedeme případné nastavení objektivu. 7. Připojíme odpojenou kameru do sítě a ověříme, zda jsou nyní obě kamery na IP monitoru vidět a nedochází ke konfliktu. Provedeme ověření dle Nelze vyhledat kameru Na IP monitoru nelze zobrazit obraz žádné z kamer Možné příčiny Špatně připojený IP monitor Kamery prošly úspěšnou konfigurací, ale po jejich zapojení do ethernetu není žádná IP monitorem zobrazena. Špatně připojené IP monitory Špatně nastavené konfigurační moduly IP monitorů Špatně nahraná aplikace v IP monitorech Zkontrolujeme správné připojení ethernetového kabelu a napájení IP monitorů. Vhodné je též ověřit zda je switch s IP monitory zapojen do zbytku sítě. Špatně nastavené konfigurační moduly IP monitor Ověříme, že jsou konfigurační moduly obou IP monitorů nastaveny dle Nastavení konfiguračních modulů. Případná změna nastavení konfiguračního modulu se projeví až po restartu IP monitoru. Špatně nahraná aplikace v IP monitorech V obou IP monitorech přehrajeme aplikaci aktuální verzí a ověříme úspěšnost nahrání (4.1.3 Nahrání aktuální verze aplikace) Prohozené kamery na IP monitoru Možné příčiny Kamery prošly úspěšnou konfigurací. Při zobrazení kamery X zobrazí IP monitor obraz z kamery Y (a opačně). Záměna konfiguračních šablon kamer Záměna konfiguračních šablon kamer Špatně vyplněn instalační protokol Při aplikaci konfiguračních šablon došlo k záměně kamer. 1. Identifikujeme, které dvě kamery mají prohozeno nastavení 2. Odpojíme první chybně zkonfigurovanou kameru 3. Provedeme nastavení kamery a konfiguraci správnou konfigurační šablonou (Kapitola ). 41/69 ks-15t-riga_g_cz_112

42 Špatně vyplněn instalační protokol 4. Odpojíme kameru a připojíme druhou chybně konfigurovanou kameru. 5. Provedeme nastavení kamery a konfiguraci správnou konfigurační šablonou (Kapitola ). 6. Zapojíme všechny kamery a ověříme zobrazení na IP monitoru. MAC adresy vyplněné v instalačním protokolu neodpovídají skutečné poloze kamer. a) Opravíme instalační protokol a překonfigurujeme kamery správnou šablonou (viz předcházející odstavec) b) Změníme pozici kamery tak, jak je uvedeno v konfiguračním protokolu Záznamová jednotka obsahuje nekonzistentní data Důležité Záznamová jednotka obsahuje nekonzistentní data, která byla způsobena chybným zapojením napájením jednotky. AMiT spol. s r.o. neručí za nekonzistenci dat, která vznikne chybně zapojenou Záznamovou jednotkou. Při zapojení Záznamové jednotky je nezbytně nutné dodržet zásady uvedené v Kapitole 4.3 Instalace záznamové jednotky, Kontrola zapojení napájecího konektoru Obraz kamery je na IP monitoru špatně otočen Při zobrazení na IP monitoru je obraz jedné nebo více kamer špatně orientován. Příčinou je záměna konfiguračních šablon řešení viz Kapitola Prohozené kamery na IP monitoru Jak postupovat při nežádoucím chování KS Při zjištění nežádoucího chování KS je důležité zajistit co nejvíce informací o nežádoucím jevu: server report z problémové kamery, nejlépe ihned po výskytu jevu, bezpodmínečně však před restartem kamery (restartem jsou důležitá data smazána) vytvoření Server Reportu viz Kapitola Vytvoření Server Reportu rozsah jevu zjistit zda se týká: četnost výskytu jevu jedné nebo více kamer (včetně jejich seznamu) zobrazení na displeji záznamu na záznamové jednotce Live View z webového rozhraní ks-15t-riga_g_cz_112 42/69

43 přesné podmínky, za kterých je možné jev pozorovat (ideálně zajistit spolehlivou opakovatelnost) Teprve s dostatečným množstvím informací lze vzniklý jev dobře analyzovat a eliminovat. 43/69 ks-15t-riga_g_cz_112

44 7. DODATEK A Umístění komponent Konfigurace 15T RIGA ks-15t-riga_g_cz_112 44/69

45 Konfigurace 15T RIGA 1A 45/69 ks-15t-riga_g_cz_112

46 8. DODATEK B Scény ID Scény Kamera 0 Bez kamery černá obrazovka , 5, 7, , 6, 8, , 5, 7, , 6, 8, 10 Výchozí nastavení IP monitor ID Scény Levý 6 Pravý 3 Scéna 20 ks-15t-riga_g_cz_112 46/69

47 Scéna 21 Scéna 22 Scéna 23 47/69 ks-15t-riga_g_cz_112

48 PoE switch PoE switch SB GND +V X5 PoE switch X1 PE GND V+ X2 X1 PE GND V+ X2 PoE switch KS-15T-RIGA 9. DODATEK C Blokové schéma Kamera 1 Kamera 2 Kamera 3 X6 X5 X4 X3 X2 PE GND V+ X7 X1 IP monitor levý IP monitor pravý Kamera 4 Kamera 5 X6 X5 X4 PE GND V+ X7 Kamera 6 X3 X2 X1 Kamera 7 Kamera 8 X6 X5 X4 PE GND V+ X7 Záznamová jednotka X1 Kamera 9 X3 X2 X1 Kamera 10 Kamera 11 X6 X5 X4 PE GND V+ X7 Kamera 12 X3 X2 X1 +24V GND Ethernet vozu Ovládání napájení ks-15t-riga_g_cz_112 48/69

49 10. DODATEK D Obsah programové sady Aktuální programová sada: _KS15T_RIGA Adresář Soubor Popis _APM1503_132 /APLIKACE _APM1503_132 /SYSTEM 3 app_apm.conf app_apm.sh app_apm.txt app_apm.tar.gz update.bat update.sh config-15t.riga lib ServiceLink.jar Konfigurační soubor Spouštěcí skript Označení verze Aplikace Dávka spuštění aktualizace OS (určena pro Windows) Dávka spuštění aktualizace OS (určena pro Linux) Soubory aktualizační aplikace Soubory aktualizační aplikace Soubory aktualizační aplikace 15T_R_57_v1.0.3.cmt Konfigurační soubor Kamera 3 15T_R_58_v1.0.3.cmt Konfigurační soubor Kamera 5 15T_R_59_v1.0.3.cmt Konfigurační soubor Kamera 7 15T_R_60_v1.0.3.cmt Konfigurační soubor Kamera 2 15T_R_61_v1.0.3.cmt Konfigurační soubor Kamera _KAMERY_103 15T_R_62_v1.0.3.cmt Konfigurační soubor Kamera 4 15T_R_63_v1.0.3.cmt Konfigurační soubor Kamera 6 15T_R_64_v1.0.3.cmt Konfigurační soubor Kamera 8 15T_R_65_v1.0.3.cmt Konfigurační soubor Kamera 9 15T_R_66_v1.0.3.cmt Konfigurační soubor Kamera 10 15T_R_66_v1.0.3.cmt Konfigurační soubor Kamera _PPM2000_ _PPM2000_2.6_NOFORMAT IMG2USB/V T_R_66_v1.0.3.cmt Konfigurační soubor Kamera 12 flashdisk-riga15t img.zip flashdisk-riga15t noformat.img.zip img2usb.exe Image USB flash disku při updatu formátuje HDD Záznamové jednotky Image USB flash disku při updatu neformátuje HDD Záznamové jednotky Zapisovač image na USB flash disk 2 /SYSTEM soubory určené pro Nahrání aktualizace operačního systému 3 /APLIKACE soubory určené pro Nahrání aktuální verze aplikace 49/69 ks-15t-riga_g_cz_112

50 11. DODATEK E Konfigurační parametry Nastavení IP adres V následujících tabulkách jsou uvedeny parametry, které slouží k práci s KS nebo jsou využívány pro konfiguraci a servisní operace. Pro některé z parametrů je využit systém Symbolických jmen. Symbolické jméno je v textu předcházejících kapitol uveden Symbolické jméno. Místo tohoto jména je při popisované operaci nutné doplnit Hodnotu, která je uvedena v níže uvedených tabulkách Kamery Symbolické jméno Hodnota Rozsah_IP * NB_IP NB_Maska Přehled parametrů, které se vztahují k nastavení kamer. Konfigurační šablona Číslo IP Adresa Umístění Detekce zakrytí vnitřní čelní, článek 1 15T_61_R_v1.x.x.cmt Ne vnější levá, článek 1 15T_60_R_v1.x.x.cmt Ne vnější pravá, článek 1 15T_57_R_v1.x.x.cmt Ne vnitřní salon, článek 1 15T_62_R_v1.x.x.cmt Ano vnější pravá, článek 2 15T_58_R_v1.x.x.cmt Ne vnitřní salon, článek 2 15T_63_R_v1.x.x.cmt Ano vnější pravá, článek 3 15T_59_R_v1.x.x.cmt Ne vnitřní salon, článek 3 15T_64_R_v1.x.x.cmt Ano vnější pravá, článek 4 15T_65_R_v1.x.x.cmt Ne vnitřní salon, článek 4 15T_66_R_v1.x.x.cmt Ano vnitřní zadní, článek 4 15T_67_R_v1.x.x.cmt Ne kabina, článek 1 15T_68_R_v1.x.x.cmt Ano Přihlašovací údaje Symbolické jméno Axis_Login Axis_Heslo root pass Hodnota Parametry detekce zakrytí Symbolické jméno Hodnota Alarm_ServerName IPMonitor Alarm_Monitor Alarm_ServerPort ks-15t-riga_g_cz_112 50/69

51 11.3. IP monitor Alarm_EventName Alarm_EventMessage Tamper tamper Přehled parametrů, které se vztahují k nastavení IP monitorů. Symbolické jméno Hodnota APM_A_IP APM_B_IP APM_Login service APM_Heslo remote Záznamová jednotka Přehled parametrů, které se vztahují k nastavení Záznamové jednotky. Symbolické jméno Hodnota PPM_IP PPM_Login service PPM_Heslo service 51/69 ks-15t-riga_g_cz_112

52 12. DODATEK F Axis Camera management K detekci kamer a konfiguraci jejich parametrů je použit výkonný a efektivní instalační a management nástroj pro IP kamery - Axis Camera Management verze 2.00 (v textu ACM) Odkaz ke stažení Instalace Obr Axis Camera Management - Hlavní okno ACM lze stáhnout ze stránek firmy Axis. Přímý odkaz ke stažení (ověřena funkčnost ke ): Stažení je podmíněno bezplatnou registrací. Nevyžaduje žádná speciální nastavení. Veškeré volby je možné nechat ve výchozím nastavení První spuštění nastavení hesla Při prvním spuštění bude automaticky zobrazeno dialogové okno Set Master Credentials. ks-15t-riga_g_cz_112 52/69

53 Obr Nastavení Master Credentials Zde nastavené parametry bude ACM používat pro přístup ke kamerám, proto je nastavíme dle DODATEK E Konfigurační parametry, Přihlašovací údaje: User name: Axis_Login Password: Axis_Heslo Full Access: zaškrtnuto 53/69 ks-15t-riga_g_cz_112

54 13. DODATEK G IP kamery Operace přes webové rozhraní kamery Varování Popis okna webového rozhraní Kromě automatické konfigurace přes ACM lze parametry kamery měnit též přes webové konfigurační rozhraní, které obsahuje každá kamera Axis. Jakékoliv zásahy do konfigurace kamery (kromě níže popsaných) nedoporučujeme. Mohou negativně ovlivnit kvalitu obrazu a výkon kamery. Níže popsané postupy předpokládají, že pracujeme s kamerou, která má již přidělenu IP adresu. Okno webového rozhraní lze rozdělit na tři části: Záhlaví přepínání obsahu Parametrizační sekce (Live View / Setup) a zobrazení kontextové nápovědy Live View živý obraz z kamery Setup nastavení parametrů Levá nabídka navigace v parametrech v Parametrizační sekci Parametrizační sekce provádění servisních úkonů a změn v nastavení Obr Popis okna webového rozhraní Přihlášení k webovému rozhraní Před každou operací, kterou popisují následující kapitoly, je třeba provést přihlášení k webovému rozhraní. ks-15t-riga_g_cz_112 54/69

55 Otevřeme okno internetového prohlížeče (doporučen je Internet Explorer) a do adresového řádku zadáme IP adresu kamery, jejíž webové rozhraní chceme zobrazit. Obr Zadání IP adresy kamery Internet Explorer ke své činnosti vyžaduje ActiveX prvek. Pokud dosud nebyl nainstalován, budete vyzváni k jeho instalaci. Obr Povolení ActiveX prvku Po instalaci bude zobrazen přihlašovací dialog, do kterého zadáme přihlašovací údaje k webovému rozhraní: Uživatelské jméno: Axis_Login Heslo: Axis_Heslo Obr Přihlašovací dialog do webového rozhraní Po přihlášení dojde k zobrazení úvodní stránky webového rozhraní. V Záhlaví webového rozhraní klikneme na Setup. 55/69 ks-15t-riga_g_cz_112

56 Live View - živý obraz z kamery Obr Zobrazení nastavení parametrů Živý obraz z kamery zobrazíme kliknutím na LiveView v Záhlaví webového rozhraní. Obr Zobrazení živého obrazu z kamery Vytvoření Server Reportu Na úvodní obrazovce vybereme v Levé nabídce sekci System Options. Obr Výběr sekce System Options V sekci System Options dále postupujeme na podsekce: Support Logs & Reports Information. ks-15t-riga_g_cz_112 56/69

57 Obr Navigace v sekci System Options Server Report vygenerujeme stiskem tlačítka Server Report, které bude k dispozici v Parametrizační části okna. Obr Generace Server Reportu Po generaci se objeví dialogové okno, ve kterém bude zobrazen vygenerovaný Server Report, který lze zkopírovat do textového souboru a odeslat k analýze. 57/69 ks-15t-riga_g_cz_112

58 Obr Vygenerovaný Server Report Nastavení vyvážení bíle Na úvodní obrazovce vybereme v Levé nabídce sekci Video. Poté dále postupujeme na podsekci Camera Settings. Obr Navigace v nastavení vyvážení bílé V této sekci se nalézá část White Balance. ks-15t-riga_g_cz_112 58/69

59 Obr Volba vyvážení bílé V části White Balance lze rozbalovací nabídkou měnit režimy vyvážení bíle. Obr Vyvážení bílé nabízené možnosti Automatické režimy vyvážení bíle Ruční režimy vyvážení bílé Zvolený režim ovlivňuje barevné podání obrazu. Na výběr jsou následující automatické a ruční režimy: Auto plně automatické řízení Hold current vyvážení bílé dle scény, kterou kamera zabírala při nastavení této volby Fixed Outdoor 1 volba určená pro slunečné počasí (teplota chromatičnost světla 5500 K) Fixed Outdoor 2 volba určená pro podmračené počasí (teplota chromatičnost světla 6500 K) Fixed Indoor volba určená pro osvětlení umělými zdroji s teplotou chromatičnosti kolem 2600 K 59/69 ks-15t-riga_g_cz_112

60 Fixed Fluorescent 1 volba určená pro osvětlení umělými zdroji zářivkového typu s teplotou chromatičnosti kolem 4000 K Fixed Fluorescent 2 volba určená pro osvětlení umělými zdroji zářivkového typu s teplotou chromatičnosti kolem 5300 K Pro trvalé uchování změn je třeba před zavřením okna potvrdit provedené změny tlačítkem Save Obnovení továrního nastavení Kamera má možnost obnovení továrního nastavení a to dvěma způsoby: Obnovení továrního nastavení SW cestou zajistí tovární nastavení parametrů kromě/včetně (volitelné) nastavení ethernetového rozhraní Obnovení továrního nastavení HW cestou zajistí tovární nastavení všech parametrů S resetovanou kamerou pak nakládáme jako s kamerou novou a postupujeme dle návodu výše viz Kapitola 4.2 Instalace kamer Obnovení továrního nastavení SW cestou Přihlásíme se do webového rozhraní kamery (Kapitola 13.1, Přihlášení k webovému rozhraní). Na úvodní obrazovce zvolíme v levé nabídce sekci System Options a podsekci Maintenance. Obr Tovární nastavení SW cesta - menu ks-15t-riga_g_cz_112 60/69

61 Následuje zobrazení několika tlačítek, jejich význam je zřejmý z popisků. Obr Obnovení továrního nastavení SW cesta Restore obnovení továrního nastavení, nastavená IP adresa bude zachována. Default obnovení továrního nastavení včetně IP adresy. Po kliknutí na jedno z tlačítek a potvrzení rozhodnutí v dialogovém okně, následuje několik desítek vteřin trvající odmlčení kamery (součástí všech operací je i restart kamery) Obnovení továrního nastavení HW cestou Pokud kameru na síti nelze pomocí ACM nalézt a jsme si na 100 % jisti, že je kamera do sítě správně připojena, doporučujeme provést HW reset do továrního nastavení. Postup resetování všech parametrů, včetně IP adresy, do továrního nastavení: 1. Odpojíme síťový kabel kamery. 2. Demontujeme víko kamery 61/69 ks-15t-riga_g_cz_112

62 Obr Axis 209FD - uchycení víka K sejmutí víka je nutné povolit čtyři šrouby, které víko drží. Obr Axis 209FD popis těla kamery 3. Stiskneme a držíme tlačítko Control, připojíme síťový kabel. ks-15t-riga_g_cz_112 62/69

63 4. Držíme tlačítko Control stisknuté dokud se indikátor stavu (LED Status) nerozsvítí žlutě (což může trvat až 15 vteřin). 5. Uvolníme tlačítko Control. Až se indikátor stavu (LED Status) rozsvítí zeleně (což může trvat až 1 minutu), proces byl dokončen a kamera byla resetována. 6. Provedeme konfiguraci kamery dle Kapitoly 4.2 Instalace kamer Význam indikačních LED kamery Firmware LED Barva Popis Zelená Připojena k síti 100 Mbit/s. Blikání indikuje síťovou aktivitu. NET Připojena k síti 10 Mbit/s. Blikání indikuje Oranžová síťovou aktivitu. Nesvítí Není připojena k síti. Zelená Kamera běží a je v pořádku. STAT Oranžová Probíhá start kamery / reset do továrního nastavení. Červená Pomalu bliká po nezdařeném upgradu FW. Zelená Napájení připojeno. PWM Oranžová Bliká zelená/oranžová při upgradu FW. Nesvítí Kamera bez napájení. Verzi firmware kamery zjistíme po vyhledání kamer v ACM. Aktualizace firmware Přes ACM lze provést též aktualizaci. Obr Verze firmware Spustíme ACM a vyhledáme kameru, jejíž firmware chceme aktualizovat. 63/69 ks-15t-riga_g_cz_112

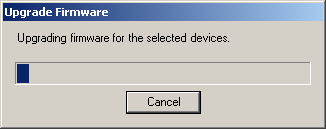

64 Kliknutím levým tlačítkem označíme kameru a tlačítkem Upgrade z Nástrojové lišty, spustíme dialog pro aktualizaci. Obr Tlačítko Upgrade V následujícím okně stáhneme (tlačítko Download) a vybereme (rozbalovací nabídka <Select>).bin soubor s novou verzí firmware. Pro stažení verze z webu je třeba, stejně jako při stažení ACM, bezplatná registrace. Obr Výběr souboru s firmware Volbou Upgrade device in: ovlivníme průběh aktualizace, v případě, že jde o hromadnou aktualizaci více kamer. Parallel kamery budou aktualizovány najednou Sequence kamery budou aktualizovány postupně Obr Průběh aktualizace ks-15t-riga_g_cz_112 64/69

65 Vyčkáme na provedení aktualizace. Obr Rekapitulace Na závěr se zobrazí rekapitulační okno, které obsahuje přehled aktualizovaných kamer a výsledek aktualizace. 65/69 ks-15t-riga_g_cz_112

66 14. DODATEK H USB flash disk PPM2000 Dodatek popisuje postup pro vytvoření USB flash disku, který je určený pro nahrání aplikace do záznamové jednotky. Potřebné vybavení USB flash disk s minimální kapacitou 4 GB. Image USB flash disku (aktuální verzi uvádí DODATEK D). Servisní PC s programem img2usb.exe (viz DODATEK D). Postup 1. Spustíme servisní PC 2. Rozbalíme zip archiv image USB flash disku 3. Zkopírujeme program img2usb.exe do adresáře, ve kterém máme rozbalený img soubor USB flash disku. 4. Připojíme USB flash disk k servisnímu PC 5. Zobrazíme diskové oddíly USB flash disku: otevřeme Nabídku Start klikneme pravým tlačítkem myši na Počítač a z kontextové nabídky vybereme Spravovat- >Správa disků zobrazí se okno Správy disků, ve kterém identifikujeme připojený USB flash disk Obr Správa disků 6. Odstraníme všechny diskové oddíly: klikneme pravým tlačítkem na oblast disku (zvýrazněna modrým záhlavím) ks-15t-riga_g_cz_112 66/69

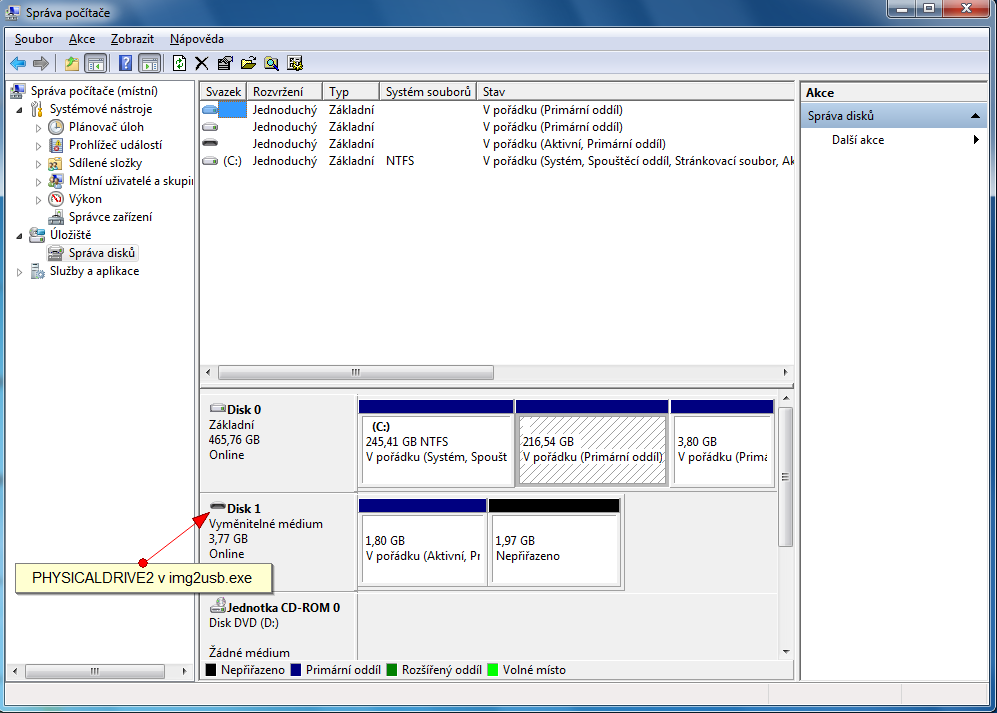

67 v kontextové nabídce vybereme Odstranit svazek 7. Potvrdíme smazání oddílu. Obr Odstranění diskové oblasti Obr Správa disků varovné hlášení 8. Opakujeme pro všechny oddíly, dokud není k dispozici USB flash disk bez oddílů. 67/69 ks-15t-riga_g_cz_112

68 Obr Disk bez oddílů 9. Spustíme Příkazový řádek s administrátorskými právy. 10. Přejdeme do adresáře, v němž máme soubor img USB disku i program img2usb.exe. Obr Výběr adresáře 11. Spustíme program img2usb příkazem: img2usb.exe <jméno_obrazu> Obr Spuštění programu img2usb.exe 12. V Příkazovém řádku se objeví seznam disků, které jsou k PC připojeny. Zadáme číslo, které odpovídá USB flash disku, na který chceme image zapsat. ks-15t-riga_g_cz_112 68/69
