1 2N Access Commander Základy použití Verze

2 Společnost 2N TELEKOMUNIKACE a.s. je českým výrobcem a dodavatelem telekomunikační techniky. K produktovým řadám, které společnost vyvíjí, patří GSM brány, pobočkové ústředny, dveřní a výtahové komunikátory. 2N TELEKOMUNIKACE a.s. se již několik let řadí mezi 100 nejlepších firem České republiky a již dvě desítky let symbolizuje stabilitu a prosperitu na trhu telekomunikačních technologií. V dnešní době společnost vyváží do více než 120 zemí světa a má exkluzivní distributory na všech kontinentech. 2N je registrovaná ochranná známka společnosti 2N TELEKOMUNIKACE a.s. Jména výrobků a jakákoli jiná jména zde zmíněná jsou registrované ochranné známky a/nebo ochranné známky a/nebo značky chráněné příslušným zákonem. Pro rychlé nalezení informací a zodpovězení dotazů týkajících se 2N produktů a služeb 2N TELEKOMUNIKACE spravuje databázi FAQ nejčastějších dotazů. Na naleznete informace týkající se nastavení produktů, návody na optimální použití a postupy Co dělat, když. Společnost 2N TELEKOMUNIKACE a.s. tímto prohlašuje, že zařízení 2N Access Commander je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES. Plné znění prohlášení o shodě naleznete CD-ROM (pokud je přiloženo) nebo na Společnost 2N TELEKOMUNIKACE a.s. je vlastníkem certifikátu ISO 9001:2009. Všechny vývojové, výrobní a distribuční procesy společnosti jsou řízeny v souladu s touto normou a zaručují vysokou kvalitu, technickou úroveň a profesionalitu všech našich výrobků. Obsah

3 Obsah Jak přidat zařízení? Jak začít sledovat Docházku zaměstnanců? Typy uživatelů a jejich práva Přidání karty uživatele Jak vytvořit a nahrát přístupová pravidla do zařízení? Jak fungují přístupová pravidla? Konfigurace zařízení prostřednictvím AC Kopírování nastavení mezi zařízeními Podporované prohlížeče Verze firmwaru Helios IP a Access Unit HW a SW konfigurace pro server s Access Commanderem. 21 Licencování v Access Commanderu Zprovoznění virtuálního systému Nahrávání uživatelů do zařízení Helios IP display editor Jak nastavit statickou IP adresu Modul Přítomnost

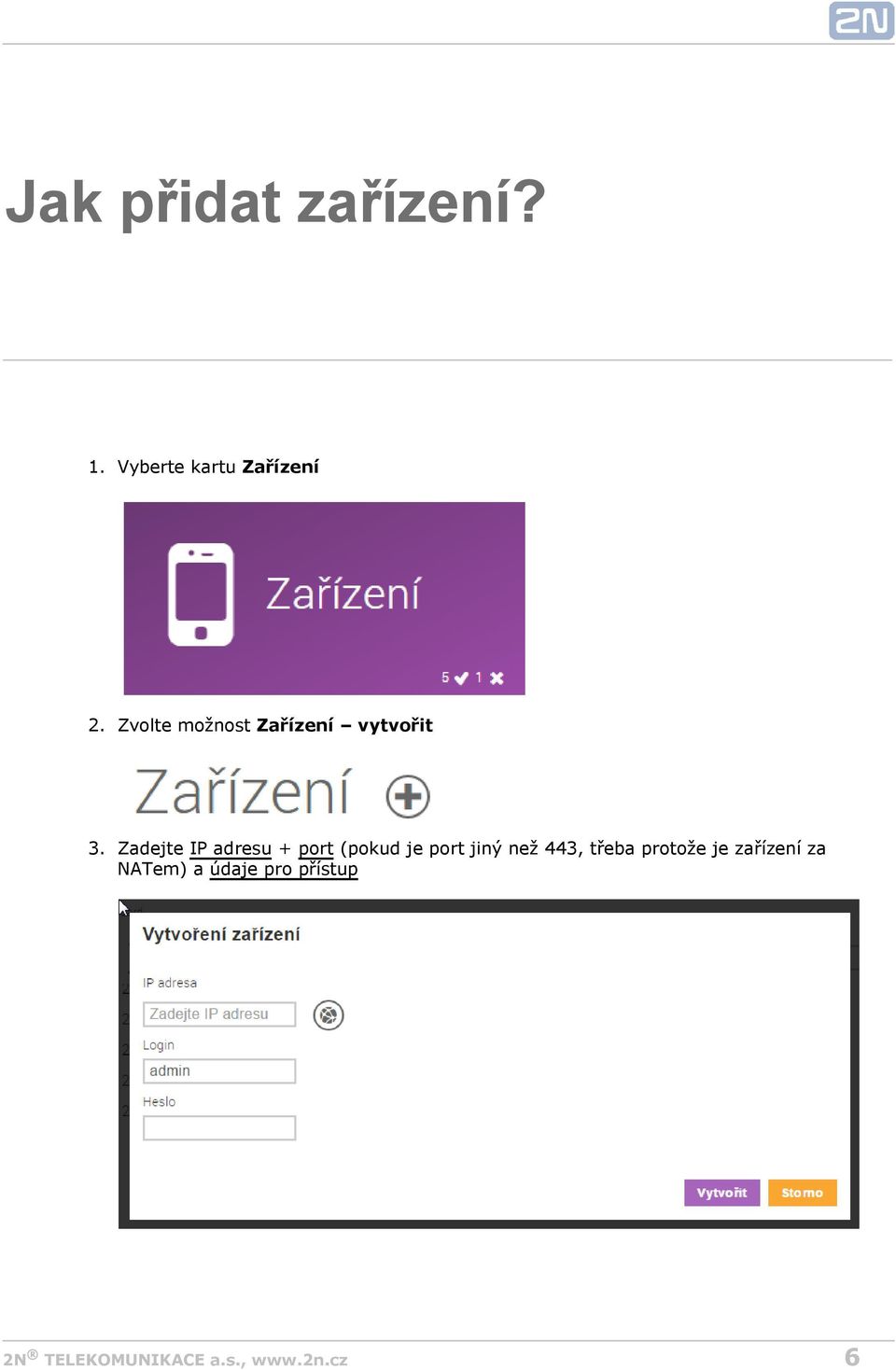

4 Jak přidat zařízení? 1. Vyberte kartu Zařízení 2. Zvolte možnost Zařízení vytvořit 3. Zadejte IP adresu + port (pokud je port jiný než 443, třeba protože je zařízení za NATem) a údaje pro přístup 6

5 nebo zkuste najít zařízení v síti a vyberte Zařízení je za routrem Pokud je zařízení v jiné síti než server AC, je potřeba (nejlépe na routeru) vytvořit NAT překlad a do pole IP adresa zadat i port. Př.: " :44301" 7

6 Jak začít sledovat Docházku zaměstnanců? Pro sledování Docházky zaměstnanců je potřeba nastavit: 1) Načítání události Na vybraných čtečkách specifikovat v konfiguraci jednotlivých zařízení směr průchodu ( Hardware / Rozšiřující moduly / Směr) V Access Commanderu povolit automatické stahování událostí (Nastavení / Modul Docházka / Automatické stahování) a nastavit periodu automatického stahování Pro vybraná zařízení v Access Commanderu nastavit příznak, že budou používána pro evidenci docházky ( Zařízení / Zařízení použito pro docházku) 2) Evidence docházky u uživatele 3) Licence Vyplnit ID přístupové karty uživatele (Uživatelé / Přístupová karta / Identifikační číslo) Povolit sledování docházky uživatele ( Uživatelé / Sledování docházky) Sledování docházky uživatele je licencováno na počet sledovaných uživatelů. Aktuální stav použití licence je vidět v menu Nastavení / Licence / Počet uživatelů pro docházku. 8

7 Typy uživatelů a jejich práva Rozlišujeme tři typy uživatelů: Administrátor Manažer Uživatel Administrátor Manažer Uživatel Smí vytvářet i editovat všechny parametry uživatelů/managerů/administrátorů i zařízení. Nastavuje přístupová pravidla. Smí měnit licence. Má přístup ke všem modulům (dle licence). Smí měnit nastavení systému i jednotlivých modulů (Docházky,...) Smí sledovat i editovat Docházku všech uživatelů. Smí vytvářet/mazat a plně editovat uživatele. Smí uživatele přidávat do skupin, přidat mu přístupové karty, editovat mu telefonní čísla a editovat kódy spínačů. Nemá právo vytvářet a žádným způsobem editovat administrátory ani jiné managery. Smí sledovat a editovat Docházku uživatelů ze svých skupin. Smí sledovat a exportovat Docházku uživatelů ve stejných skupinách (dle licence a nastavení). Smí měnit své heslo. Nevidí ostatní uživatele (nesmí je tedy ani editovat). Dle licence a oprávnění může vidět další moduly (Přítomnost, Vrátný, Docházka,...) Smí sledovat a exportovat svou Docházku (dle licence a nastavení). 9

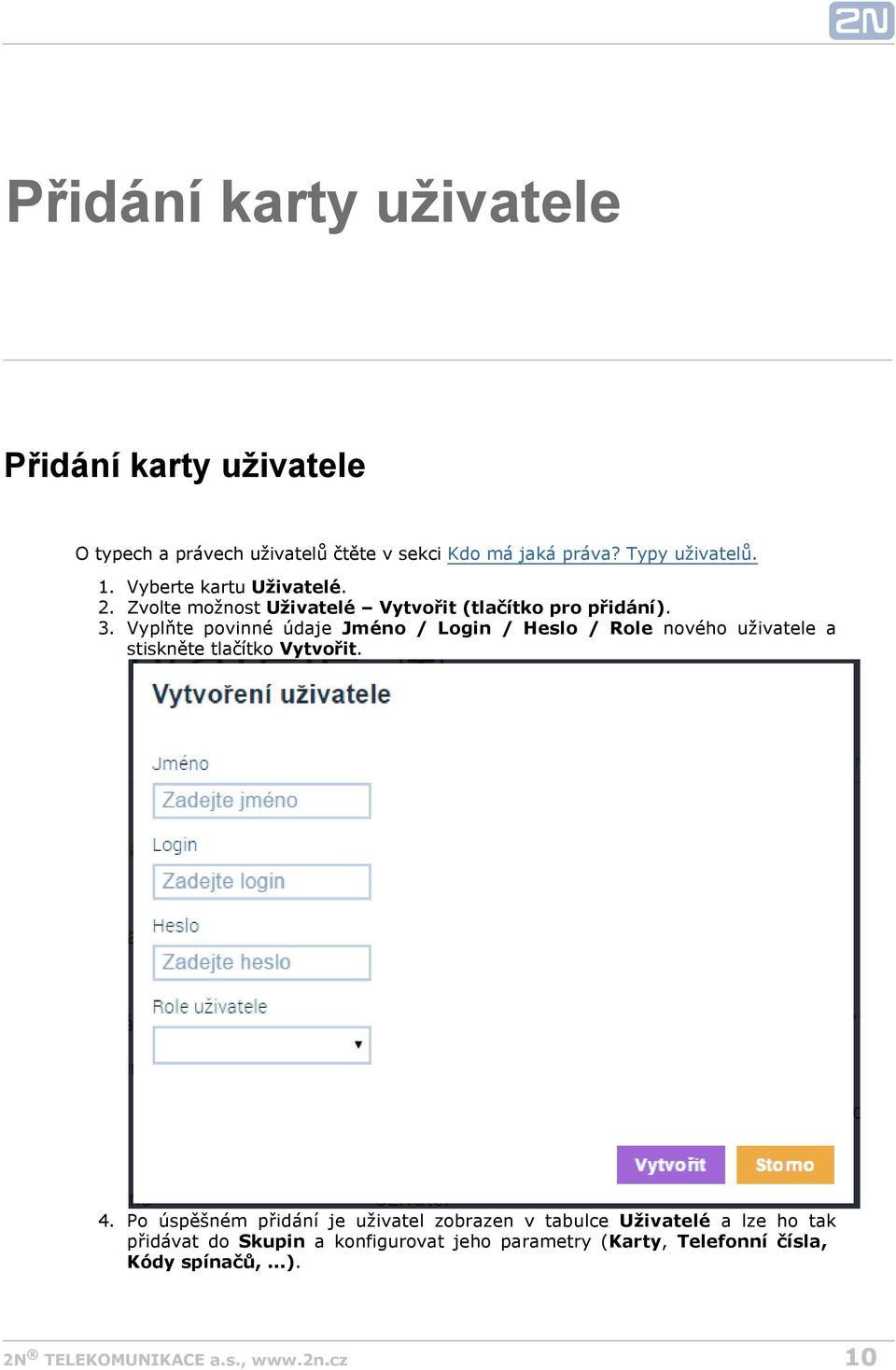

8 Přidání karty uživatele Přidání karty uživatele O typech a právech uživatelů čtěte v sekci Kdo má jaká práva? Typy uživatelů Vyberte kartu Uživatelé. Zvolte možnost Uživatelé Vytvořit (tlačítko pro přidání). Vyplňte povinné údaje Jméno / Login / Heslo / Role nového uživatele a stiskněte tlačítko Vytvořit. 4. Po úspěšném přidání je uživatel zobrazen v tabulce Uživatelé a lze ho tak přidávat do Skupin a konfigurovat jeho parametry ( Karty, Telefonní čísla, Kódy spínačů,...). 10

9 Jak vytvořit a nahrát přístupová pravidla do zařízení? Můžete použít Průvodce Vyberte kartu Průvodce Projděte jednotlivé kroky Průvodce. a. b. c. d. e. f. g. h. Přidejte zařízení Vytvořte zóny (může být jen jedna společná) Propojte zařízení se zónami Vytvořte uživatele Vytvořte skupiny (může být jen jedna společná) Propojte uživatele se skupinami Vytvořte časové profily (nemusí být použit žádný = přístup vždy) Propojte zóny se skupinami a časovými profily (stačí jedna zóna spojená s jednou skupinou bez časového profilu) Pro nahrání (synchronizaci) přístupových pravidel do zařízení potvrďte v sekci Konec. a nebo ručně přidat všechny potřebné údaje: Přidat/nastavit údaje Přidat Zařízení Vytvořit Zóny a přidat do nich zařízení Přidat Uživatele Vytvořit Skupiny a přidat do nich uživatele Vytvořit Časové profily Nastavit Přístupová pravidla 11

10 Nahrát do zařízení Pro nahrání do zařízení přejděte na kartu Zařízení Otevřete konkrétní Zařízení V bloku "Správa" Synchronizace zařízení stiskněte tlačítko k tomu určené 12

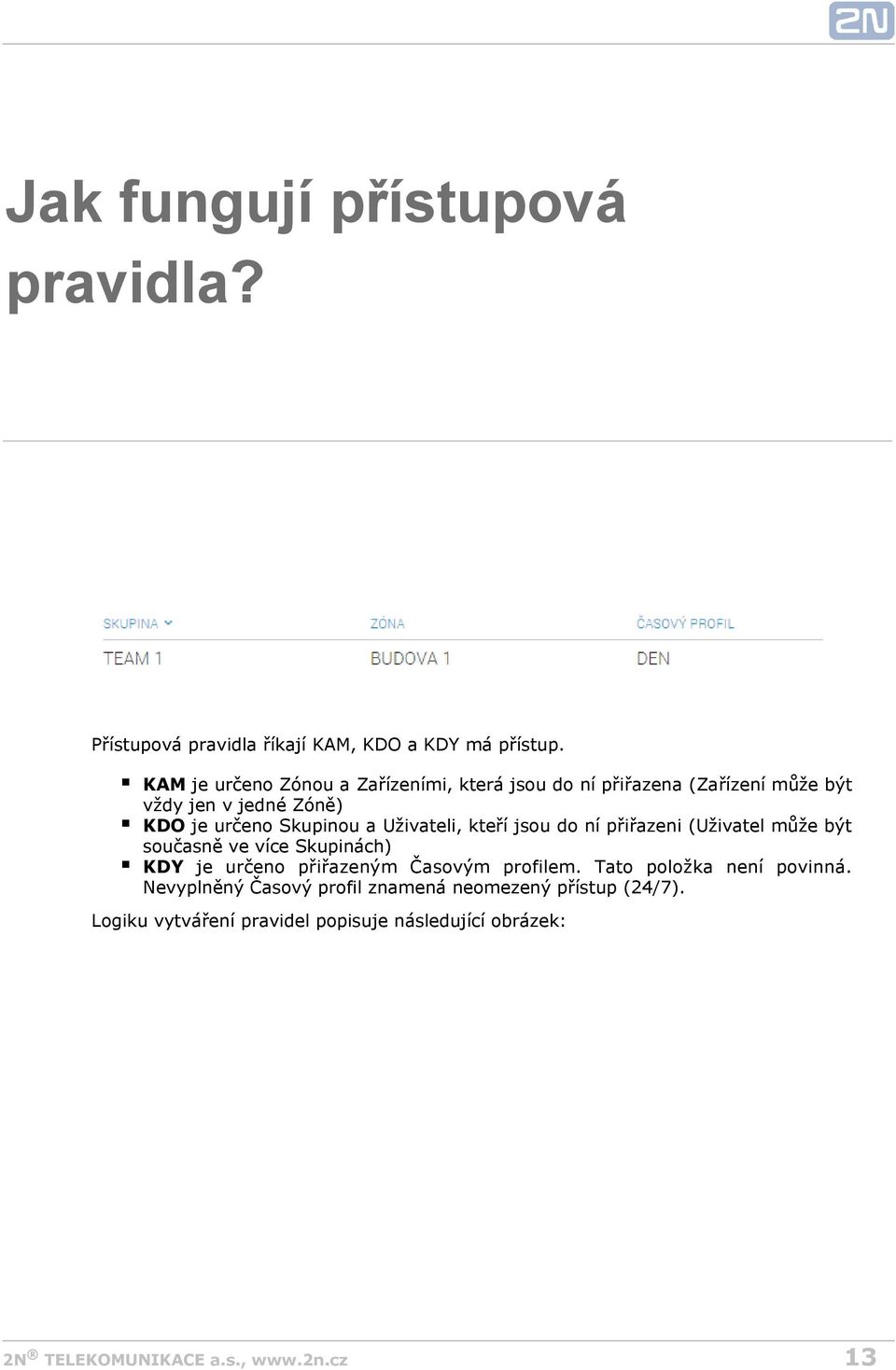

11 Jak fungují přístupová pravidla? Přístupová pravidla říkají KAM, KDO a KDY má přístup. KAM je určeno Zónou a Zařízeními, která jsou do ní přiřazena (Zařízení může být vždy jen v jedné Zóně) KDO je určeno Skupinou a Uživateli, kteří jsou do ní přiřazeni (Uživatel může být současně ve více Skupinách) KDY je určeno přiřazeným Časovým profilem. Tato položka není povinná. Nevyplněný Časový profil znamená neomezený přístup (24/7). Logiku vytváření pravidel popisuje následující obrázek: 13

12 Info Jedna Skupina může být spojena s více Zónami, stejně jako jedna Zóna s více Skupinami. Konkrétní dvojice Zóny a Skupiny může být přidána opakovaně s různým Časovým profilem. 14

13 Konfigurace zařízení prostřednictvím AC 1) Vyberte kartu Zařízení. 2) Vyberte ze seznamu přidaných zařízení aktivní zařízení, které chcete konfigurovat a zvolte možnost Upravit zařízení (klikněte kamkoliv v řádku zvoleného zařízení). 3) V menu Správa zvolte položku Konfigurovat zařízení. Pokud není zařízení ve stavu aktivní nelze volba Konfigurovat zařízení použít. Ikona tohoto parametru je v tomto případě neaktivní. 4) Otevře se nové okno, ve kterém lze provést konfiguraci zvoleného zařízení (jednotlivé parametry jsou vysvětleny v konfiguračním manuálu zařízení, který naleznete Okno lze kdykoliv zavřít v pravém horním rohu a vrátit se tak do prostředí 2N Access Commanderu. 15

14 16

15 Kopírování nastavení mezi zařízeními Přejděte na kartu Zařízení. Vyberte aktivní zařízení jehož konfigurace má být kopírována a zvolte možnost Upravit zařízení. V sekci Správa zvolte položku Kopírovat nastavení. Pokud není zařízení ve stavu aktivní nelze volbu použít. Ikona tohoto parametru je v tomto případě neaktivní. V otevřeném okně lze vybrat zařízení, do kterých chcete konfiguraci kopírovat. Lze zvolit i více zařízení najednou, pokud přidržíte Ctrl a myší označíte další položky z nabídky. Po dokončení výběru, klikněte na disketu pro uložení výběru zařízení. Zároveň v tomto dialogu můžete specifikovat části nastavení, které chcete kopírovat. Opět lze zvolit více sekcí s použitím klávesy Ctrl. 17

16 18

17 Podporované prohlížeče Optimalizováno pro prohlížeč: Google Chrome (verze 40 a vyšší) Další podporované prohlížeče: Mozilla Firefox (verze 35 a vyšší) Internet Explorer (verze 11 a vyšší) Ostatní prohlížeče nebyly testovány a nelze tak zaručit plnou funkčnost. 19

18 Verze firmwaru Helios IP a Access Unit Přehled firmware připojených zařízení Firmware v Plná podpora Firmware v Pro tlačítka rychlé volby nejde ukládat duplicitní záznamy Firmware v nedoporučeno Nepodporuje přiřazení uživatelů na tlačítka Nepodporuje vícenásobné časové profily v přístupových pravidlech Chybně mapuje časové zóny (43 čas. zón, od verze 2.11 je 47 čas. zón) Firmware v. 2.9 nepodporováno 20

19 HW a SW konfigurace pro server s Access Commanderem 2N Access Commander je distribuován jako obraz virtuálního systému ve verzi pro Oracle VirtualBox a VMWare. Požadavky na host systém Poznámka 2N Access Commander vyžaduje 64bitový OS. Minimální hardware konfigurace pro připojení 50 zařízení Helios IP: OS: libovolný 64bit (Windows, OS X, Linux, Solaris) CPU: 64bit, 2GHz, 2 jádra (doporučujeme s podporou vizualizační technologie VT-X) RAM: 4GB LAN : 1Gbit Minimální prostředky pro virtuální systém CPU: 2 jádra RAM: 2 GB RAM LAN: v režimu bridge 21

20 Licencování v Access Commanderu Na Dashboardu administrátora je v dlaždici Licence vidět aktuální počet licencovaných zařízení a uživatelů Docházky. Kliknutím na dlaždici, lze přejít do menu následující sekce. Nastavení Licence, kde naleznete Aktuální licence Sekce zobrazuje počet vyžadovaných a vlastněných licencí pro počet zařízení a uživatelů docházky (ve formátu vyžadované / vlastněné). Zároveň je zde uvedeno datum nahrání poslední licence. Každá další nahraná licence přehraje tu původní. Licence se nesčítají. 22

21 ID počítače pro licenci Sekce zobrazuje ID počítače, které je potřeba pro vygenerování licence. ID počítače můžete snadno zkopírovat do schránky tlačítkem Kopírovat ID. Nahrání licence Sekce umožňuje nahrát novou licenci načtením licenčního souboru z disku vašeho počítače. Systém bez licence (trial) Pro vyzkoušení je systém vybaven trial licencí. Podporované počty zařízení, uživatelů a uživatelů docházky v trial režimu: 1 zařízení, 1 uživatel docházky, neomezeně uživatelů systému 23

22 Zprovoznění virtuálního systému VT-X Je doporučené v BIOSu povolit VT-X virtualizační technologii. VirtualBox licence Open Source Software under the terms of the GNU General Public License (GPL) version 2. ( ) 1. Z stáhnout poslední verzi VirtualBoxu a. doporučujeme včetně VirtualBox Extension Pack Stáhnout obraz z Ve VirtualBoxu "Soubor -> Importovat aplikaci.." 24

23 4. a. b. c. d. Upravit název zkontrolovat nastavení CPU nejméně 2 zkontrolovat nastavení RAM nejméně 2048 MB zkontrolovat zda je zvolená správná sítová karta V dalším kroku potvrdit Licenční podmínky VMware Vytvořeno ve VMware vshere - VMware ESXi Na jiných verzích netestováno. 1. Stáhnout obraz z 2. Ve VMware vshere "File -> Deploy OVF Template..", pokračovat dle průvodce. 3. Po naimportování zkontrolovat nastavení "Edit Settings..." 25

24 a. b. c. d. Upravit název (karta "Options") zkontrolovat nastavení CPU nejméně 2 zkontrolovat nastavení RAM nejméně 2048 MB zkontrolovat zda je zvolená správná sítová karta 26

25 Nahrávání uživatelů do zařízení Uživatelé se nahrávají do zařízení při synchronizaci podle toho, zda mají na dané zařízení některou z následujících vazeb: Uživatel má mít do zařízení přístup, tedy patří do skupiny, která je přístupovým pravidlem svázána se zónou, do které patří zařízení. Uživatel je přiřazen na tlačítko zařízení. Uživatel je přiřazen do seznamu rychlé volby pro dané zařízení. Uživatel je zástupcem při nedostupnosti některého z uživatelů z bodů 2 a 3. Z každého z uvedených pravidel vznikne množina uživatelů, jejichž sjednocením vznikne výsledný seznam uživatelů pro nahrání do zařízení během synchronizace. Pro uživatele zpravidla platí, že jsou do zařízení nahráváni s ID karty a svými kódy spínačů. K ID karty a kódu spínače se zároveň nahraje také časový profil, který je přiřazen přístupovému pravidlu. Pokud uživatel patří do více skupin, které mají různá přístupová pravidla s různými časovými podmínkami, je do zařízení nahrána karta (kód spínače) s více časovými profily (použita maska). Pro uživatele z pravidel 2, 3 a 4 se ID karet ani kódy spínačů nenahrávají, ale nahrávají se jejich telefonní čísla. 27

26 Helios IP display editor Instalace Instalační balíček Helios IP display editoru lze stáhnout pomocí následujícího odkazu: Spojení s Access Commanderem Po prvním spuštění Display editoru je třeba nastavit spojení s Access Commanderem. V sekci Settings vyplňte následující parametry: Server Address Login Password Login Password Database connection settings adresa serveru s Access Commanderem Login pro přístup k databázi Access Commanderu Heslo pro přístup k databázi Access Commanderu 2N Access Commander Login pro System admina Heslo pro System admina Import dat do Display manageru se provede pomocí tlačítka "Import data from 2N Access Commander to 2N Helios IP Display Editor". Poznámka V případě změny v databázi Access Commanderu je třeba znovu importovat data. V opačném případě nebude mít Display Editor k dispozici aktuální nastavení. 28

27 Nastavení Displeje V sekci Devices vyberte zařízení s displejem a kliknutím na záložku Display vstupte do menu s nastavením. Poznámka Popis konfigurace naleznete na následujícím odkazu v sekci Nastavení displeje: Upload do zařízení Pro uložení nastavení do zařízení použijte tlačítko Upload v horní liště. Vyberte zařízení pro upload konfigurace displeje. Tlačítkem Upload Selected Devices odešlete nastavení do zařízení. 29

28 Jak nastavit statickou IP adresu 2N Access Commander (verze založená na linuxu) využívá k získání IP adresy DHCP server. Pokud nemáte DHCP server ve Vaší síti, nebo potřebujete přiřadit virtuálnímu počítači statickou IP adresu, je třeba provést následující kroky: 1. Otevřete virtuální počítač, na kterém je spuštena linuxová verze 2N Access Commanderu. Poznámka V případě, že se do linuxové verze 2N Access Commanderu potřebuje te připojit vzdáleně (předpokladem je, že má přidělenou IP adresu od DHCP serveru), pak tak můžete učinit pomocí SSH připojení. SSH připojení můžete navázat například přes program putty. 30

29 2. 3. Přihlašte se následujícími údaji: uživatelské jméno: root heslo: 2n Upravte soubor /etc/network/interfaces pomocí editoru, jako je například " nano" nebo " mcedit" Pro spuštění editoru zadejte jeden z následujících příkazů: mcedit /etc/network/interfaces nebo nano /etc/network/interfaces 4. Upravte řádek " iface eth0 inet dhcp" na následující (viz. obrázek níže): iface eth0 inet static address zde zadejte IP adresu jež se vztahuje k nastavení Vaší sítě netmask zde zadejte masku jež se vztahuje k nastavení Vaší sítě gateway zde zadejte IP adresu výchozí brány jež se vztahuje k nastavení Vaší sítě 31

30 Uložte provedené změny: mcedit - stiskněte F10 nano - stiskněte " ctrl+x" a poté potvrďte stiskem " y" Přidejte DNS servery do souboru /etc/resolv.conf pomocí editoru jako je například " nano" nebo " mcedit" Příklad spuštění editoru: mcedit /etc/resolv.conf nebo nano /etc/resolv.conf Vyplňte vložením následující řádky: nameserver zde zadejte IP adresu Vámi preferovaného DNS serveru nameserver zde zadejte IP adresu Vámi preferovaného sekundárního (záložního) DNS serveru Uložte provedené změny: mcedit - stiskněte F10 nano - stiskněte " ctrl+x" a poté potvrďte stiskem " y" Restartujte síť, aby provedené změny vstoupily v platnost. Toho můžete dosáhnout restartem celého virtuálního počítače, nebo restartem síťové služby. Příklady příkazů: reboot - tímto příkazem provedete restart celého virtuálního počítače nebo service networking restart - tímto příkazem provede restart síťové služby 32

31 Poznámka V případě, že jste připojení přes dojde ke ztrátě spojení. SSH připojení, po provedení příkazů Po provedení všech popsaných kroků provedete změnu síťového nastavení virtuálního počítače s linuxovou instalací 2N Access Commanderu na statickou IP adresu. 33

32 Modul Přítomnost Modul Přítomnost je rozšířením modulu Docházky a slouží k zobrazení seznamu zaměstnanců, kteří se aktuálně nachází v budově. Pro funkci modulu je potřeba provést kroky pro zprovoznění sledování docházky, jak jsou specifikovány v kapitole Jak začít sledovat Docházku zaměstnanců? Všichni sledovaní uživatelé se následně zobrazují v modulu Přítomnost. O přítomnosti se rozhoduje na základě stažených průtahů karet z koncových zařízení (Heliosů IP, Access Unit) Pokud je poslední událostí uživatele v daném dnu příchod (IN událost), je brán jako přítomný. Pokud je poslední událostí odchod (OUT událost), je brán jako nepřítomný. Po půlnoci jsou záznamy o přítomnosti resetovány, pro případ, že by některý z uživatelů zapomněl označit odchod. Modul Přítomnost nebude správně fungovat, pokud jsou v rámci společnosti pro sledování Docházky použity čtečky v režimu nespecifikovaného směru. Lze používat pouze čtečky s nastaveným směrem IN a OUT. 34
