UPS VA. Uživatelská příručka VA 1 Revision A. Uživatelská příručka

Transkript

1 UPS VA VA 1

2 VA 2

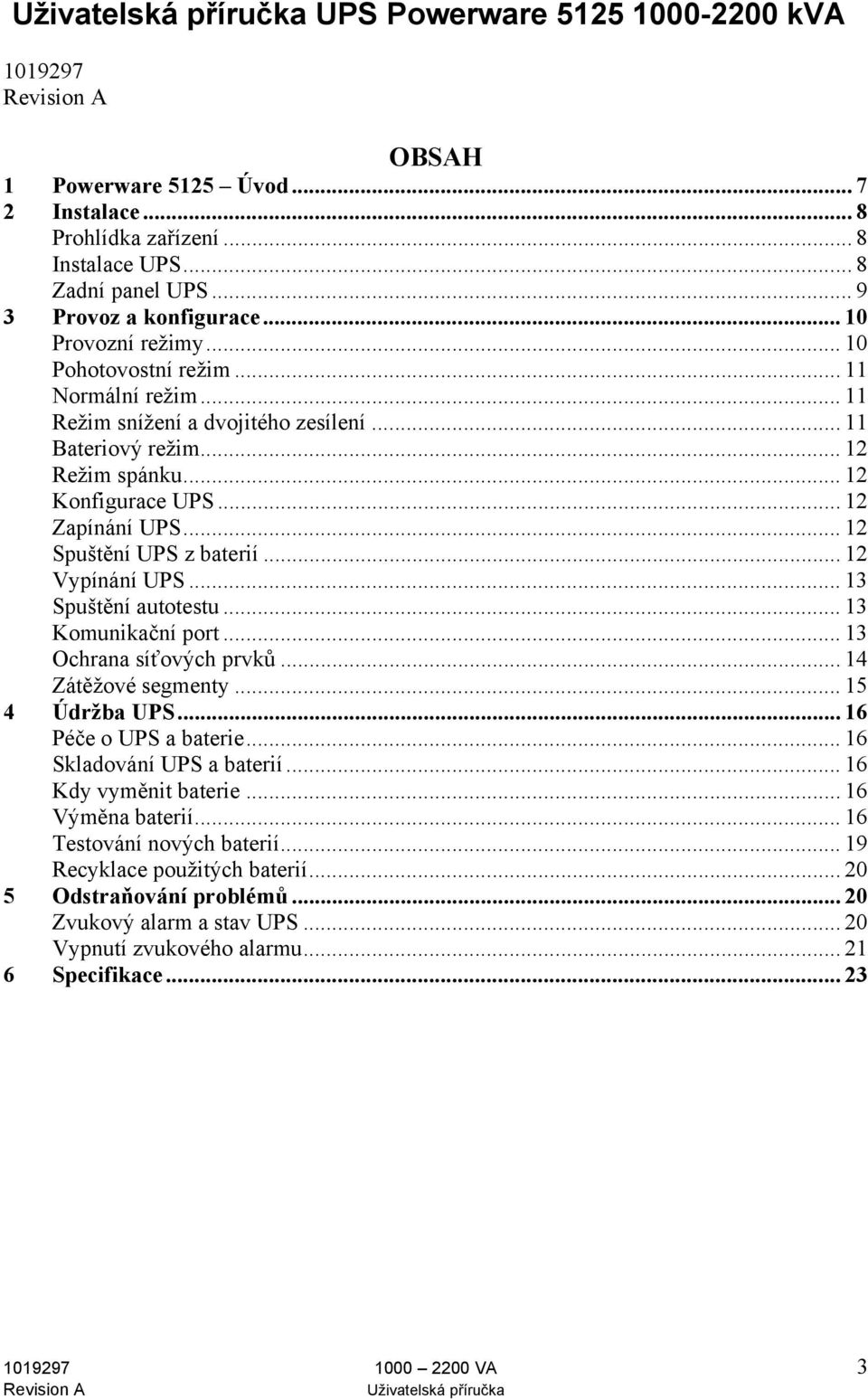

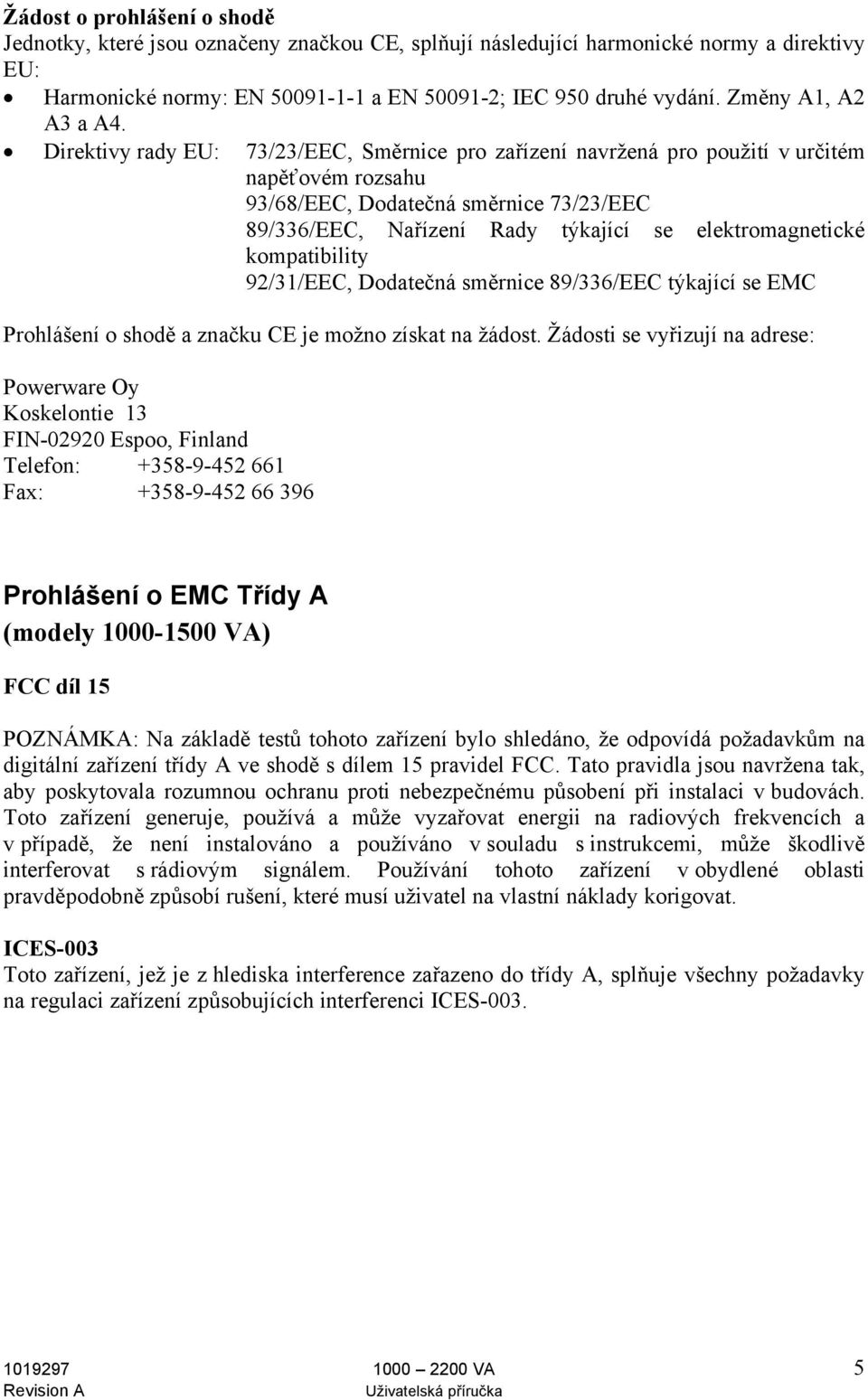

3 UPS Powerware kva OBSAH 1 Powerware 5125 Úvod Instalace... 8 Prohlídka zařízení... 8 Instalace UPS... 8 Zadní panel UPS Provoz a konfigurace Provozní režimy Pohotovostní režim Normální režim Režim snížení a dvojitého zesílení Bateriový režim Režim spánku Konfigurace UPS Zapínání UPS Spuštění UPS z baterií Vypínání UPS Spuštění autotestu Komunikační port Ochrana síťových prvků Zátěžové segmenty Údržba UPS Péče o UPS a baterie Skladování UPS a baterií Kdy vyměnit baterie Výměna baterií Testování nových baterií Recyklace použitých baterií Odstraňování problémů Zvukový alarm a stav UPS Vypnutí zvukového alarmu Specifikace VA 3

4 Copyright 2002 Obsah této uživatelské příručky podléhá ochraně o autorských právech a nemůže být reprodukován (ani jeho části) bez souhlasu majitele. Přestože byla věnována velká pozornost tomu, aby informace v této příručce byly přesné, nebere na sebe výrobce vůbec žádnou zodpovědnost za chyby či přehlédnutí. Výrobce si vyhrazuje právo na konstrukční změny VA 4

5 Žádost o prohlášení o shodě Jednotky, které jsou označeny značkou CE, splňují následující harmonické normy a direktivy EU: Harmonické normy: EN a EN ; IEC 950 druhé vydání. Změny A1, A2 A3 a A4. Direktivy rady EU: 73/23/EEC, Směrnice pro zařízení navržená pro použití v určitém napěťovém rozsahu 93/68/EEC, Dodatečná směrnice 73/23/EEC 89/336/EEC, Nařízení Rady týkající se elektromagnetické kompatibility 92/31/EEC, Dodatečná směrnice 89/336/EEC týkající se EMC Prohlášení o shodě a značku CE je možno získat na žádost. Žádosti se vyřizují na adrese: Powerware Oy Koskelontie 13 FIN Espoo, Finland Telefon: Fax: Prohlášení o EMC Třídy A (modely VA) FCC díl 15 POZNÁMKA: Na základě testů tohoto zařízení bylo shledáno, že odpovídá požadavkům na digitální zařízení třídy A ve shodě s dílem 15 pravidel FCC. Tato pravidla jsou navržena tak, aby poskytovala rozumnou ochranu proti nebezpečnému působení při instalaci v budovách. Toto zařízení generuje, používá a může vyzařovat energii na radiových frekvencích a v případě, že není instalováno a používáno v souladu s instrukcemi, může škodlivě interferovat s rádiovým signálem. Používání tohoto zařízení v obydlené oblasti pravděpodobně způsobí rušení, které musí uživatel na vlastní náklady korigovat. ICES-003 Toto zařízení, jež je z hlediska interference zařazeno do třídy A, splňuje všechny požadavky na regulaci zařízení způsobujících interferenci ICES VA 5

6 Speciální symboly Na UPS jsou použity následující symboly upozorňující Vás na případná nebezpečí: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM Upozorňuje na přítomnost nebezpečí úrazu elektrickým proudem a na nezbytnost dodržování připojených varování. POZOR: VÍCE INFORMACÍ V MANUÁLU Více informací týkajících se provozu a údržby zařízení naleznete v uživatelské příručce. ZÁSUVKA RJ-45 Pouze pro jednotky 230V: Tato zásuvka poskytuje rozhraní pro připojení sítě. Nepřipojujte k ní telefon nebo jiné telekomunikační zařízení. Tento symbol upozorňuje na to, že UPS nebo baterie UPS by se neměly vhazovat do popelnic s běžným odpadem. UPS může obsahovat uzavřené olověné baterie. Baterie musí být recyklovány VA 6

7 1 Powerware 5125 Úvod Powerware 5125 UPS chrání Vaše citlivá elektronická zařízení před základními problémy jako jsou výpadky napájení, pokles a prudké zvýšení napájení, podpětí a přepětí. Výpadky napájení se mohou vyskytnout, když je nejméně očekáváte, a kvalita napájení může být nestálá. Tyto problémy s napájením mohou poškodit data, zničit neuloženou část Vaší práce a poškodit hardware což může způsobit ztráty v důsledku nečinnosti zařízení a nákladné opravy. S Powerware 5125 můžete bezpečně eliminovat následky poruch napájení a chránit integritu Vašeho zařízení. Powerware 5125 byl navržen pro zálohování zátěže jako jsou PC, servery, pracovní stanice a telekomunikační zařízení. Obrázek 1 zobrazuje UPS Powerware 5125 s volitelný rozšiřujícím bateriovým modulem (EBM). Obrázek 1. Powerware 5125 Vedle vynikajícího výkonu a vysoké spolehlivosti nabízí Powerware 5125 ještě následující výhody: Advanced Battery Management Plus (ABM Plus ) zdvojnásobuje životnost baterií, optimalizuje dobu dobíjení a varuje před koncem doby životnosti baterií. Regulovaná funkce snížení či zesílení napětí zajišťuje konstantní napětí dodávané do zátěže, upravuje kolísání napětí bez použití energie z baterií. Dlouhé hodiny zálohovací doby při použití až čtyř EBM (rozšiřující bateriový modul). Baterie, které lze bezpečně vyměňovat bez nutnosti vypínání zátěže, usnadňují údržbu. Schopnost spuštění UPS z baterií Vám umožňuje zapnout UPS i v případě, že není přítomno napájení. Propracovaná správa napájení spolu s CD Software Suite umožňuje snadné vypnutí a monitorování napájení. Postupné vypínání a správa zátěže díky rozdělení do skupin, nazvaných zátěžové segmenty. Network Transient Protector chrání Vaše telekomunikační síťová zařízení před přepětím. Volitelné moduly X-Slot umožňují zvýšit komunikační schopnosti pro zvýšení ochrany napájení a kontrolu. Servis a podporu Powerware 5125 zajišťuje široká celosvětová síť dodavatelů VA 7

8 2 Instalace Prohlídka zařízení Pokud během přepravy došlo k poškození, uschovejte všechen materiál použitý k zabalení a vyplňte prohlášení o poškození během přepravy. Pokud zjistíte poškození po převzetí zásilky, vyplňte prohlášení o skrytém poškození. K uznání reklamace poškození při přepravě nebo skrytého poškození proveďte následující kroky: 1) Informujte přepravce do 15 dní od doručení zařízení; 2) Do 15 dní zašlete kopii prohlášení o poškození svému dodavateli. Instalace UPS Následující kroky popisují instalaci UPS. Na straně 9 a 10 naleznete obrázky zadních panelů všech modelů. POZNÁMKA: Neprovádějte žádné nedovolené změny na UPS; jinak může dojít k poškození Vašeho zařízení a zaniká nárok na reklamaci. 1. Pokud instalujete také volitelné EBM (rozšiřující bateriové moduly), pokračujte bodem 2, jinak začněte krokem číslo Zasuňte kabel EBM do konektoru baterií na zadním panelu UPS. 3. Pokud instalujete více než jeden EBM, zasuňte kabel druhého EBM do konektoru baterií na prvním EBM. Stejně pokračujte i u dalších EBM, maximálně lze k UPS připojit čtyři EBM. 4. Pokud chcete instalovat software pro správu napájení, připojte počítač ke komunikačnímu portu UPS pomocí dodávaného komunikačního kabelu. 5. Zasuňte odpojitelný napájecí kabel UPS do vstupního konektoru na zadním panelu UPS. 6. Zasuňte napájecí kabel UPS do zásuvky. Při provádění autotestu během spouštění UPS se indikátory na předním panelu postupně rozsvítí. Po dokončení autotestu bliká indikátor, který indikuje, že UPS je v pohotovostním režimu bez připojeného zařízení. Pokud pípá alarm nebo svítí indikátor alarmu UPS, hledejte příčinu v tabulce 2 na straně Připojte zařízení, která chcete chránit, k příslušným výstupním zásuvkám UPS (více informací o zátěžových segmentech naleznete na straně 15). NEPOUŽÍVEJTE UPS k ochraně laserových tiskáren z důvodu mimořádně vysokých nároků na napájení žhavících částí. 8. Stiskněte a držte tlačítko On, dokud neuslyšíte pípnutí (přibližně jednu sekundu). Indikátor přestane blikat a páskový indikátor zobrazí procentuální zatížení UPS. UPS je nyní v Normálním režimu a napájí připojená zařízení VA 8

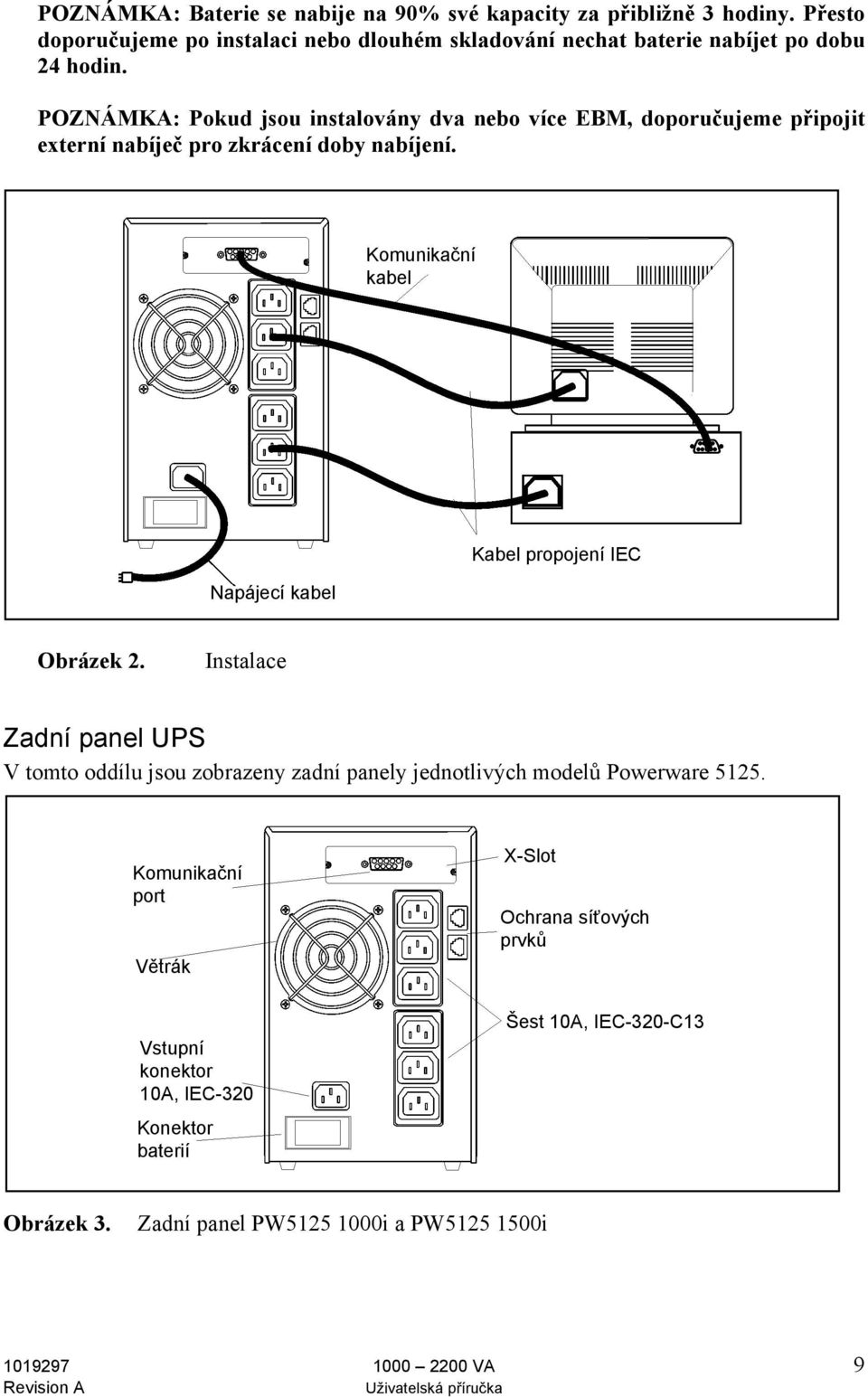

9 POZNÁMKA: Baterie se nabije na 90% své kapacity za přibližně 3 hodiny. Přesto doporučujeme po instalaci nebo dlouhém skladování nechat baterie nabíjet po dobu 24 hodin. POZNÁMKA: Pokud jsou instalovány dva nebo více EBM, doporučujeme připojit externí nabíječ pro zkrácení doby nabíjení. Komunikační kabel Napájecí kabel Kabel propojení IEC Obrázek 2. Instalace Zadní panel UPS V tomto oddílu jsou zobrazeny zadní panely jednotlivých modelů Powerware Komunikační port Větrák X-Slot Ochrana síťových prvků Vstupní konektor 10A, IEC-320 Konektor baterií Šest 10A, IEC-320-C13 Obrázek 3. Zadní panel PW i a PW i VA 9

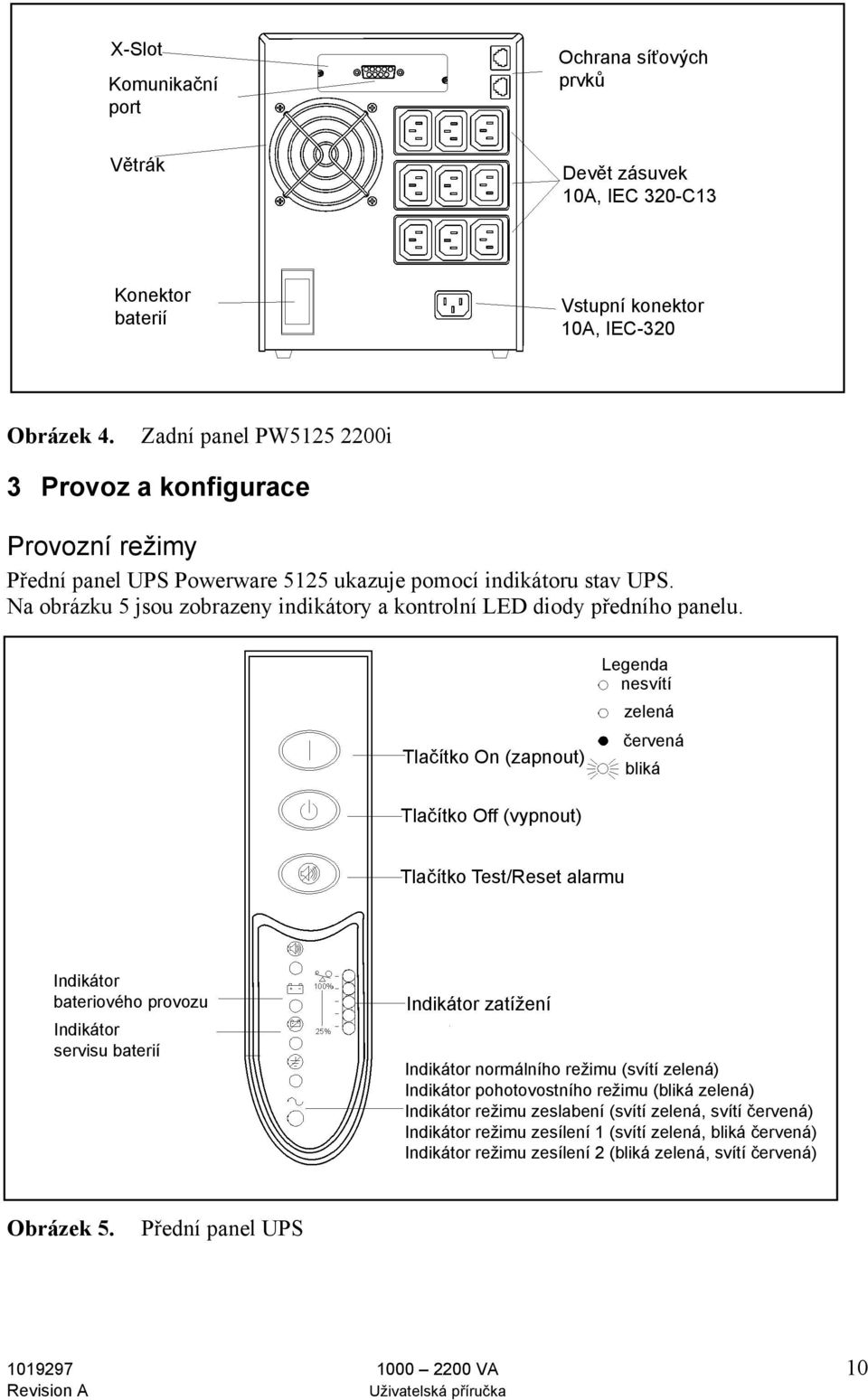

10 X-Slot Komunikační port Ochrana síťových prvků Větrák Devět zásuvek 10A, IEC 320-C13 Konektor baterií Vstupní konektor 10A, IEC-320 Obrázek 4. Zadní panel PW i 3 Provoz a konfigurace Provozní režimy Přední panel UPS Powerware 5125 ukazuje pomocí indikátoru stav UPS. Na obrázku 5 jsou zobrazeny indikátory a kontrolní LED diody předního panelu. Tlačítko On (zapnout) Legenda nesvítí zelená červená bliká Tlačítko Off (vypnout) Tlačítko Test/Reset alarmu Indikátor bateriového provozu Indikátor servisu baterií Indikátor zatížení Indikátor normálního režimu (svítí zelená) Indikátor pohotovostního režimu (bliká zelená) Indikátor režimu zeslabení (svítí zelená, svítí červená) Indikátor režimu zesílení 1 (svítí zelená, bliká červená) Indikátor režimu zesílení 2 (bliká zelená, svítí červená) Obrázek 5. Přední panel UPS VA 10

11 Pohotovostní režim Pokud je UPS vypnuta a přitom stále připojena k síti zůstává UPS v pohotovostním režimu. Indikátor bliká a páskový indikátor nesvítí, což znamená, že na výstupních zásuvkách UPS není přítomno napájení. Pokud je to třeba, dobíjejí se baterie. Normální režim Během normálního režimu indikátor svítí a na předním panelu je zobrazeno procentuální využití kapacity UPS připojenou zátěží (viz obrázek 6). UPS sleduje, a pokud je potřeba, dobíjí baterie a poskytuje ochranu napájení připojeného zařízení. Obrázek 6. Indikátory stupně zatížení Pokud svítí všechny články páskového indikátoru i indikátor napájení kapacitu UPS; více informací naleznete na straně 22., přesáhly požadavky na Režim snížení a dvojitého zesílení Díky vlastnostem snížení a dvojitého zesílení je UPS schopná akceptovat vstupní napětí v širokém rozmezí (-30% / + 20% jmenovitého napětí) a do připojeného zařízení dodává konstantní čisté napětí. UPS je normálně napájena ze sítě a upozorní Vás na případné kolísání napájení. Indikátor může svítit střídavě zeleně nebo červeně, podle toho, zda je v režimu Snížení, Jednoduchého zesílení nebo Dvojitého zesílení, jak je vidět z obrázku 7. Režim zeslabení Režim jednoduchého zesílení Režim dvojitého zesílení Obrázek 7. Indikátory režimu Snižování a Dvojitého zesílení VA 11

12 Bateriový režim Pokud je UPS v provozu během výpadku napájení, alarm každé čtyři vteřiny pípne a svítí indikátor. Po obnovení napájení se UPS přepne do normálního režimu a baterie se začnou znovu nabíjet. Pokud během Bateriového režimu klesne kapacita baterií, začne indikátor blikat a alarm pípne dvakrát každé dvě vteřiny. Okamžitě dokončete a uložte Vaši práci, abyste tak předešli ztrátě dat a podobným problémům. Pokud je po vypnutí UPS obnoveno napájení, UPS se automaticky restartuje. Režim spánku Pokud je UPS napájen z baterií po dobu více než přibližně pět minut a pokud napájí pouze elektricky malou zátěž ( 10%), vypne UPS zátěž. Po třech minutách v režimu spánku, UPS spustí varování před vypnutím (dvě pípnutí každé dvě vteřiny). Tato vlastnost šetří energii baterií. Pro aktivaci této funkce kontaktujte Vašeho dodavatele. Konfigurace UPS Váš UPS PW5125 lze konfigurovat pomocí konfiguračního softwaru, který naleznete na webu ( Tento software je určen pro operační systém DOS, lze ho spustit buď z příkazového řádku DOS, nebo ve Windows položkou Spustit v nabídce Start. Měnit lze následující nastavení UPS: 1. Nastavení napětí 220/230/240 V (implicitně nastaveno 230 V) 2. Povolení/zákaz režimu spánku (implicitně zakázáno) 3. Povolení/zákaz zvukového alarmu, pokud je zakázán, nebude zvukový alarm nikdy spuštěn (implicitně povolen) 4. Povolení/zákaz detekce místa elektroinstalace (není podporováno u Evropského modelu) Zapínání UPS Poté, co je UPS připojen k síti, provede se autotest zařízení a UPS se nachází v pohotovostním režimu. Pro zapnutí UPS stiskněte a držte tlačítko On, dokud neuslyšíte pípnutí (přibližně jednu sekundu). Indikátor přestane blikat a páskový indikátor zobrazí procentuální zatížení UPS. Spuštění UPS z baterií POZNÁMKA: Před použitím tohoto způsobu spuštění, je nutné, aby UPS byl alespoň jednou napájen ze sítě. Pro zapnutí UPS bez použití napájení ze sítě stiskněte a držte tlačítko On po dobu minimálně čtyř sekund. UPS napájí připojené zařízení a přejde do Bateriového režimu VA 12

13 Vypínání UPS Pro vypnutí UPS stiskněte a držte tlačítko Off, dokud neustane dlouhé pípnutí (přibližně pět vteřin). Indikátor začne blikat a UPS zůstane v Pohotovostním režimu, dokud není vypojen ze zásuvky rozvodné sítě. Spuštění autotestu POZNÁMKA: Pro provedení autotestu je nutné, aby baterie byly plně nabity. Pro spuštění autotestu stiskněte a držte tlačítko On po dobu tří sekund. Během testu se rozsvítí jednotlivé indikátory podle toho, jaká část UPS je právě kontrolována. Pokud se ozve pípnutí alarmu nebo se rozsvítí indikátor alarmu, hledejte příčinu v tabulce 2 na straně 22. Komunikační port Powerware 5125 má implicitně instalován modul s jedním portem (Single-Port Module). Pro sestavení spojení mezi UPS a Vaším počítačem, připojte počítač ke komunikačnímu portu UPS pomocí dodávaného komunikačního kabelu. Pokud je připojen komunikační kabel, software pro správu napájení si může vyměňovat data s UPS. Software si od UPS vyžádá detailní informace o stavu napájení. Pokud se objeví problémy s napájením, software iniciuje uložení všech dat a postupné vypínání zařízení. Jednotlivé piny kabelu jsou popsány na obrázku 8, funkce pinů je popsána v tabulce 1. Obrázek 8. Komunikační port Číslo pinu Název signálu Funkce Směr z pohledu UPS 1 Low Batt Kontakt relé pro signalizaci slabých baterií Ven 2 RxD Přenos do externího zařízení Ven 3 TxD Příjem od externího zařízení Dovnitř 4 DTR PnP (Plug and Play) od externího zařízení (svázán s pinem 6) Dovnitř 5 GND Signálová zem (spojen s kostrou) - 6 DSR K externímu zařízení (svázán s pinem 4) Ven 7 RTS PnP od externího zařízení Dovnitř/Ven 8 AC Call Kontakt relé selhání AC Ven 9 Power Source +V (8 až 24 voltů DC napájení) Ven Tabulka 1. Význam pinů komunikačního portu VA 13

14 Ochrana síťových prvků Ochrana síťových prvků, zobrazena na obrázku 9, je umístěna na zadním panelu a má zdířky označené IN a OUT. Je přizpůsobena k samostatnému síťovému konektoru RJ-45 (10BaseT). Připojte vstupní konektor zařízení, které chcete chránit, do zdířky označené IN. Připojte výstupní konektor do zdířky označené OUT. Obrázek 9. Ochrana síťových prvků VA 14

15 Zátěžové segmenty Zátěžové segmenty jsou skupiny zásuvek, které lze kontrolovat softwarem pro správu napájení, nabízí možnost kontrolovaného vypínání a spouštění připojeného zařízení. Například během výpadku napájení ze sítě můžete nechat běžet klíčové části zařízení, zatímco jiné budou vypnuty. Tento postup Vám umožní šetřit energii baterií. Více detailů najdete v návodu k softwaru pro správu napájení. POZNÁMKA: Pokud není používán software pro správu napájení, nelze kontrolovat jednotlivé zátěžové segmenty. Následující obrázky ukazují zátěžové segmenty jednotlivých UPS. Zátěžový segment 1 Zátěžový segment 2 Obrázek 10. Zátěžové segmenty modelu 1000 VA a 1500 VA Zátěžový segment 1 Zátěžový segment 2 Zátěžový segment 3 Obrázek 11. Zátěžové segmenty modelu 2200 VA VA 15

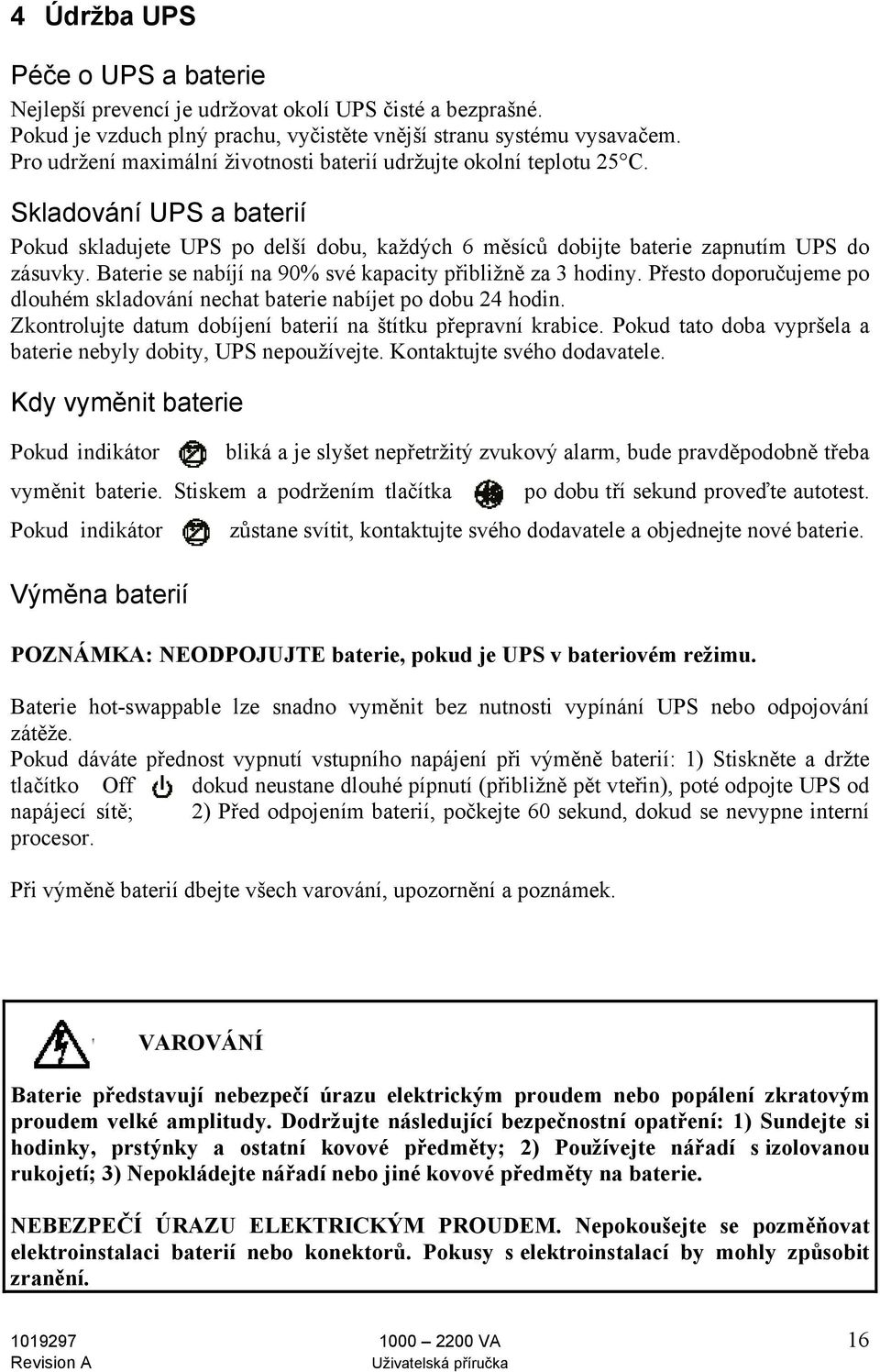

16 4 Údržba UPS Péče o UPS a baterie Nejlepší prevencí je udržovat okolí UPS čisté a bezprašné. Pokud je vzduch plný prachu, vyčistěte vnější stranu systému vysavačem. Pro udržení maximální životnosti baterií udržujte okolní teplotu 25 C. Skladování UPS a baterií Pokud skladujete UPS po delší dobu, každých 6 měsíců dobijte baterie zapnutím UPS do zásuvky. Baterie se nabíjí na 90% své kapacity přibližně za 3 hodiny. Přesto doporučujeme po dlouhém skladování nechat baterie nabíjet po dobu 24 hodin. Zkontrolujte datum dobíjení baterií na štítku přepravní krabice. Pokud tato doba vypršela a baterie nebyly dobity, UPS nepoužívejte. Kontaktujte svého dodavatele. Kdy vyměnit baterie Pokud indikátor bliká a je slyšet nepřetržitý zvukový alarm, bude pravděpodobně třeba vyměnit baterie. Stiskem a podržením tlačítka Pokud indikátor Výměna baterií po dobu tří sekund proveďte autotest. zůstane svítit, kontaktujte svého dodavatele a objednejte nové baterie. POZNÁMKA: NEODPOJUJTE baterie, pokud je UPS v bateriovém režimu. Baterie hot-swappable lze snadno vyměnit bez nutnosti vypínání UPS nebo odpojování zátěže. Pokud dáváte přednost vypnutí vstupního napájení při výměně baterií: 1) Stiskněte a držte tlačítko Off dokud neustane dlouhé pípnutí (přibližně pět vteřin), poté odpojte UPS od napájecí sítě; 2) Před odpojením baterií, počkejte 60 sekund, dokud se nevypne interní procesor. Při výměně baterií dbejte všech varování, upozornění a poznámek. VAROVÁNÍ Baterie představují nebezpečí úrazu elektrickým proudem nebo popálení zkratovým proudem velké amplitudy. Dodržujte následující bezpečnostní opatření: 1) Sundejte si hodinky, prstýnky a ostatní kovové předměty; 2) Používejte nářadí s izolovanou rukojetí; 3) Nepokládejte nářadí nebo jiné kovové předměty na baterie. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. Nepokoušejte se pozměňovat elektroinstalaci baterií nebo konektorů. Pokusy s elektroinstalací by mohly způsobit zranění VA 16

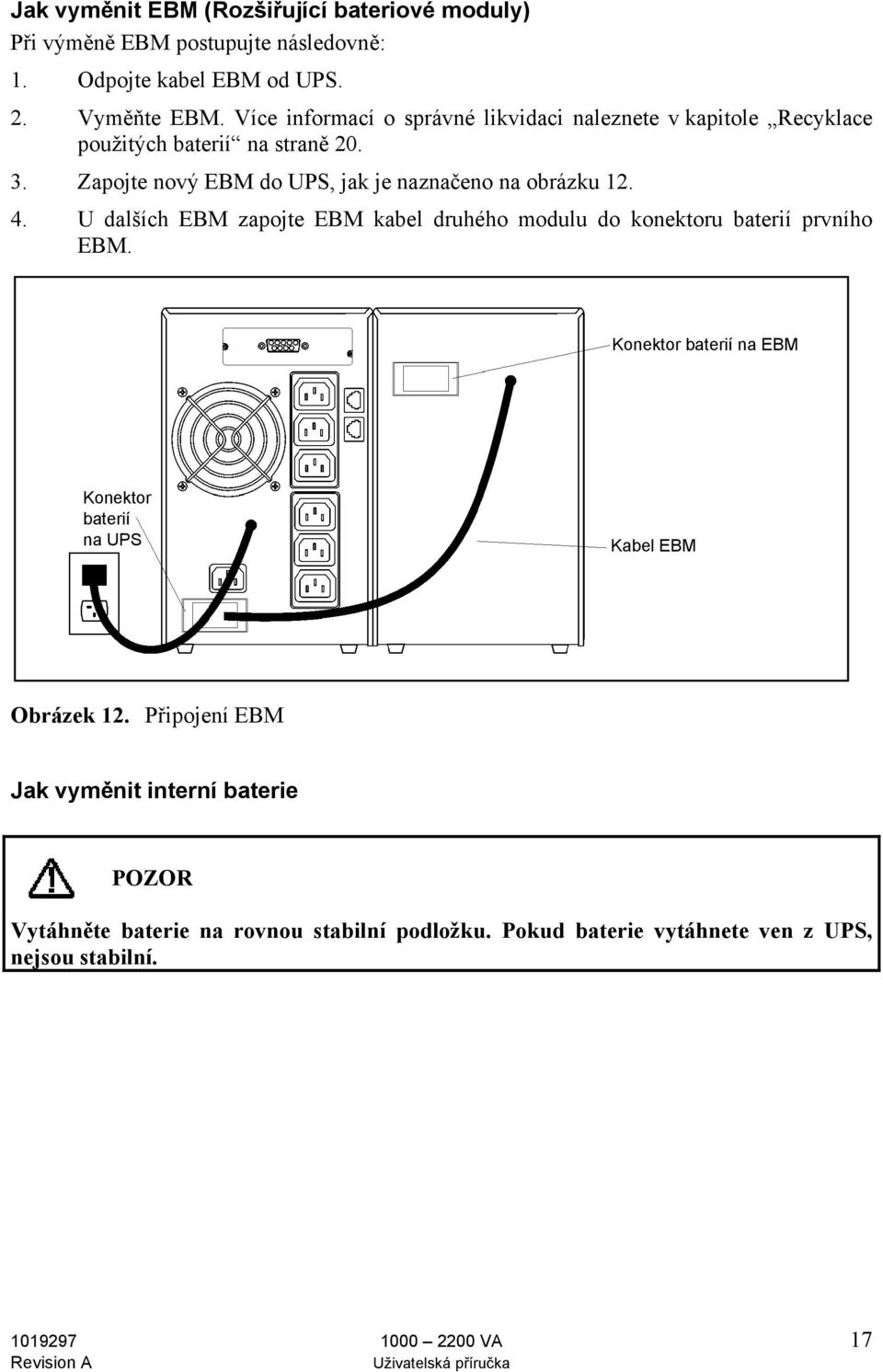

17 Jak vyměnit EBM (Rozšiřující bateriové moduly) Při výměně EBM postupujte následovně: 1. Odpojte kabel EBM od UPS. 2. Vyměňte EBM. Více informací o správné likvidaci naleznete v kapitole Recyklace použitých baterií na straně Zapojte nový EBM do UPS, jak je naznačeno na obrázku U dalších EBM zapojte EBM kabel druhého modulu do konektoru baterií prvního EBM. Konektor baterií na EBM Konektor baterií na UPS Kabel EBM Obrázek 12. Připojení EBM Jak vyměnit interní baterie POZOR Vytáhněte baterie na rovnou stabilní podložku. Pokud baterie vytáhnete ven z UPS, nejsou stabilní VA 17

18 Při výměně interních baterií postupujte následovně: 1. Odstraňte přední kryt UPS zatáhnutím za jeho horní část. 2. Kovový kryt baterií vysuňte nahoru a odstraňte. 3. Jednotky 1000 VA: Odpojte červený kabel na přední straně baterie. Vysuňte baterii ven na rovnou stabilní podložku. Odpojte černý kabel na zadní části baterie a potom na přední části baterie. Odpojte červený kabel na zadní straně baterie. Více informací o správné likvidaci naleznete v kapitole Recyklace použitých baterií na straně VA 18

19 4. Jednotky 1500 a 2200 VA: Vysuňte baterii ven na rovnou stabilní podložku. Stiskněte černý pásek na kabelu baterie, čímž baterii odpojíte. Více informací o správné likvidaci naleznete v kapitole Recyklace použitých baterií na straně Instalujte nové baterie opačným postupem než jste je odstranili. 6. Připevněte zpět kryt odstraněný v 2. kroku. Připevněte zpět přední panel. Testování nových baterií Pro spuštění autotestu stiskněte a držte tlačítko po dobu tří sekund. Po dokončení testu by měl indikátor zůstat vypnutý. Pokud indikátor zůstane svítit, zkontrolujte připojení baterií. Pokud problémy přetrvávají, kontaktujte Vašeho dodavatele VA 19

20 Recyklace použitých baterií Více informací o správné likvidaci použitých baterií získáte v centru, které se zabývá likvidací nebezpečného odpadu. VAROVÁNÍ Nevhazujte baterie do ohně. Mohly by explodovat. Při likvidaci baterií je nutné dodržovat náležitý postup. Postupujte dle místních předpisů o likvidaci nebezpečného odpadu. Neotvírejte ani nepoškozujte baterii či baterie. Uvolněný elektrolyt je škodlivý pro kůži a oči. Může být toxický. POZOR Nevhazujte UPS nebo baterie do odpadu. Tyto produkty obsahují uzavřené olověné akumulátory a musí být náležitě odstraněny. Více informací získáte v centru, které se zabývá likvidací nebezpečného odpadu. 5 Odstraňování problémů Zvukový alarm a stav UPS UPS má možnost zvukového alarmu, který Vás upozorní na možné problémy s napájením. Pro určení a odstranění alarmů UPS použijte tabulku 2. Tlačítko On (zapnout) Legenda nesvítí zelená červená bliká Tlačítko Off (vypnout) Tlačítko Test/Reset alarmu Hlavní alarm Provoz na baterie Servis baterií Chyba v elektroinstalaci Zapnuto Obrázek 13. Indikátory alarmu VA 20

21 Vypnutí zvukového alarmu Zvukový alarm, který byl spuštěn v důsledku výskytu chyby, vypnete stiskem tlačítka. Pokud se změní stav UPS, alarm pípne bez ohledu na jeho předchozí ztišení. Alarm nelze vypnout v případě slabých baterií. Alarm nebo stav Možné příčiny Odstranění problému Indikátor nesvítí; Napájecí kabel není Zkontrolujte připevnění napájecího UPS se nespustí správně upevněn. Zásuvka je vadná. kabelu. Kvalifikovaný elektrikář by měl zásuvku vyzkoušet a opravit. Indikátor bliká; na UPS je v pohotovostním Stiskněte tlačítko On a UPS začne výstupních zásuvkách UPS není přítomno napájení režimu napájet připojenou zátěž. Zálohovací doba UPS je menší než očekávaná. 1 pípnutí každé 4 vteřiny Baterie potřebují dobýt nebo zkontrolovat. Autotest se nezdařil Vnitřní teplota UPS je příliš vysoká. UPS napájen z baterií Zapněte UPS do zásuvky na dobu 24 hodin, aby se baterie mohli dobít. Po dobití stiskněte na tři vteřiny tlačítko ; potom zkontrolujte indikátor. Pokud indikátor stále svítí, vyměňte baterie podle postupu uvedeného v kapitole Údržba UPS. Zapněte UPS do zásuvky na dobu minimálně 3 hodin, aby se baterie mohli dobít. Po dobití stiskněte na tři vteřiny tlačítko ; potom zkontrolujte indikátor. Pokud indikátor stále svítí, vypněte UPS a kontaktujte Vašeho dodavatele. UPS se za 10 sekund automaticky vypne. UPS vypněte a vypojte ze zásuvky. Vyčistěte větrací otvory a odstraňte všechny zdroje tepla. Ujistěte se, zda obtok vzduchu kolem UPS není omezen. Vyčkejte minimálně 5 minut a restartujte UPS. Pokud problémy přetrvávají, kontaktujte Vašeho dodavatele. UPS napájí zátěž z baterií. Připravte zařízení k vypnutí. Tabulka 2. 2 pípnutí každé 2 vteřiny Slabé baterie. Průvodce odstraňování problémů Zbývají maximálně 3 minuty zálohovací doby (v závislosti na konfiguraci zátěže a nabití baterií). Uložte data a vypněte zařízení. Zvukový alarm nelze vypnout VA 21

22 Alarm nebo stav Možné příčiny Odstranění problému UPS napájí zátěž z baterií, protože vstupní napětí je příliš vysoké nebo nízké Pokud je to možné, upravte vstupní napětí. UPS napájí zátěž z baterií dokud není vstupní napětí správné nebo dokud se nevybijí baterie. Pokud problém přetrvává, může být vstupní napětí ve Vaší oblasti jiné než 1 pípnutí každých 5 vteřin Napětí a kmitočet v rozvodné síti je mimo povolené meze Baterie mohou být zcela vybity. Baterie nejsou zapojeny správně. Neexistuje uzemnění nebo je v zásuvce zaměněn fázový a nulový vodič. Požadavky na napájení přesáhly kapacitu UPS ( % po dobu 3 minut nebo % po dobu 3 cyklů) nebo je zátěž vadná. Potíže s UPS nominální napětí UPS. Kvalifikovaný elektrikář by měl zkontrolovat elektroinstalaci. Zapněte UPS do zásuvky na dobu 24 hodin, aby se baterie mohli dobít. Po dobití stiskněte na tři vteřiny tlačítko ; potom zkontrolujte indikátor. Pokud indikátor stále svítí, vyměňte baterie podle postupu uvedeného v kapitole Údržba UPS. Zkontrolujte zapojení baterií. Pokud problém přetrvává, kontaktujte Vašeho dodavatele. Kvalifikovaný elektrikář by měl opravit elektroinstalaci. Vypněte UPS a vypojte ho ze zásuvky. Odstraňte některé zařízení připojené k UPS. Vyčkejte minimálně 5 vteřin, dokud nezhasnou LED diody a poté restartujte UPS. Možná byste měli použít UPS vyšší kapacity. Uložte data a vypněte zařízení. Vypněte UPS a vypojte ho ze zásuvky. Kontaktujte Vašeho dodavatele. Zvukový alarm nelze vypnout VA 22
