K L J O. ± = 206,50 m.n.m.

Transkript

1 I K L H M G J O N ± = 206,50 m.n.m. VÝŠKOVÝ SYSTÉM Bpv A4 DPS - 01.VCH 12/2013 DPS 01 VCH 201-A VÝKAZ VÝMĚR

2

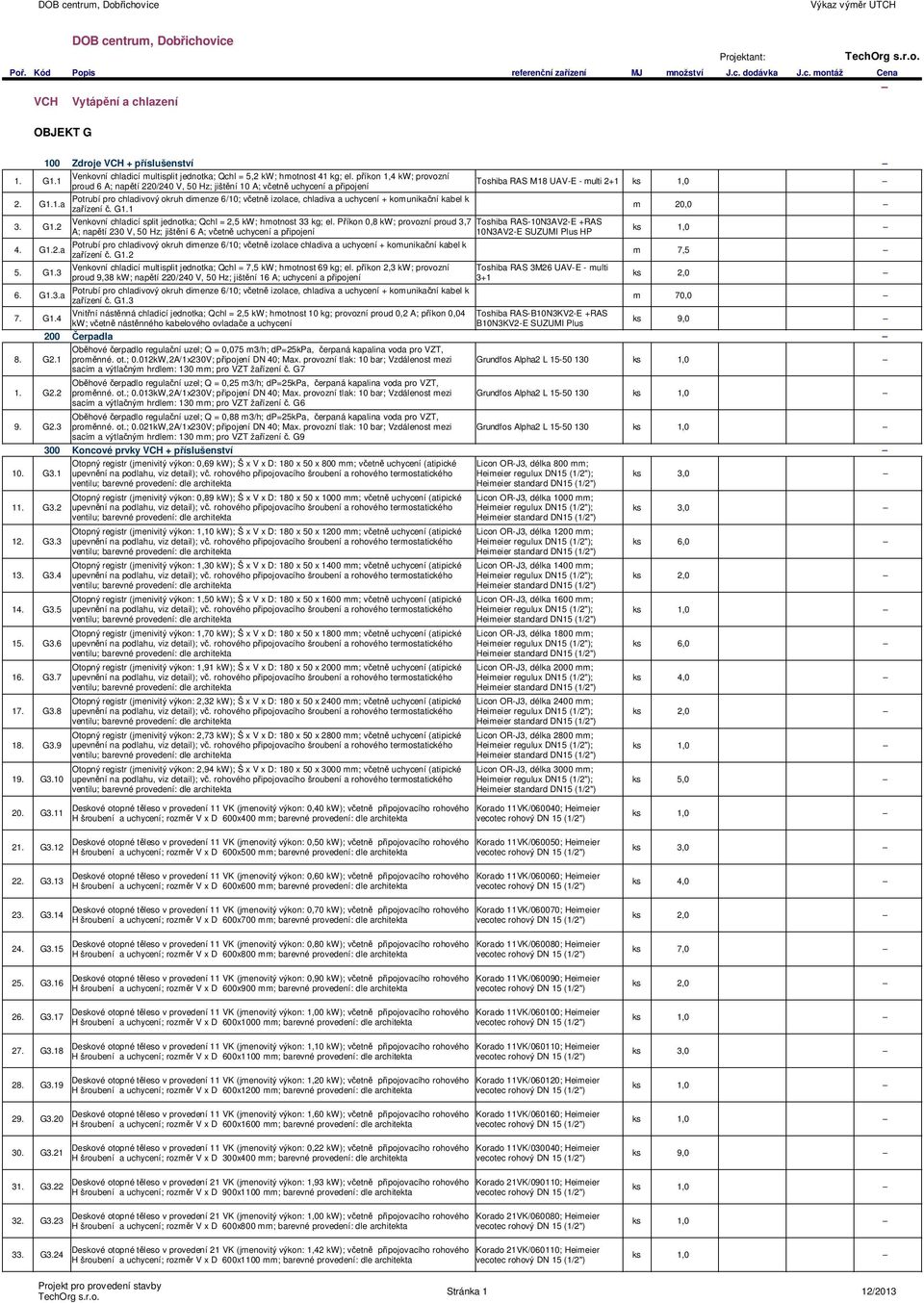

3 DOB centrum, Dobřichovice Projektant: VCH Vytápění a chlazení OBJEKT G 100 Zdroje VCH + příslušenství 1. G1.1 Venkovní chladicí multisplit jednotka; Qchl = 5,2 kw; hmotnost 41 kg; el. příkon 1,4 kw; provozní proud 6 A; napětí 220/240 V, 50 Hz; jištění 10 A; včetně uchycení a připojení Toshiba RAS M18 UAV-E - multi G1.1.a zařízení č. G1.1 m 20,0 3. G1.2 Venkovní chladicí split jednotka; Qchl = 2,5 kw; hmotnost 33 kg; el. Příkon 0,8 kw; provozní proud 3,7 Toshiba RAS-10N3AV2-E +RAS A; napětí 230 V, 50 Hz; jištění 6 A; včetně uchycení a připojení 10N3AV2-E SUZUMI Plus HP 4. G1.2.a Potrubí pro chladivový okruh dimenze 6/10; včetně izolace chladiva a uchycení + komunikační kabel k zařízení č. G1.2 m 7,5 5. G1.3 Venkovní chladicí multisplit jednotka; Qchl = 7,5 kw; hmotnost 69 kg; el. příkon 2,3 kw; provozní Toshiba RAS 3M26 UAV-E - multi proud 9,38 kw; napětí 220/240 V, 50 Hz; jištění 16 A; uchycení a připojení G1.3.a zařízení č. G1.3 m 70,0 7. G1.4 Vnitřní nástěnná chladicí jednotka; Qchl = 2,5 kw; hmotnost 10 kg; provozní proud 0,2 A; příkon 0,04 Toshiba RAS-B10N3KV2-E +RAS kw; včetně nástěnného kabelového ovladače a uchycení B10N3KV2-E SUZUMI Plus ks 9,0 200 Čerpadla Oběhové čerpadlo regulační uzel; Q = 0,075 m3/h; dp=25kpa, čerpaná kapalina voda pro VZT, 8. G2.1 proměnné. ot.; 0.012kW,2A/1x230V; připojení DN 40; Max. provozní tlak: 10 bar; Vzdálenost mezi Grundfos Alpha2 L G2.2 sacím a výtlačným hrdlem: 130 mm; pro VZT žařízení č. G7 Oběhové čerpadlo regulační uzel; Q = 0,25 m3/h; dp=25kpa, čerpaná kapalina voda pro VZT, proměnné. ot.; 0.013kW,2A/1x230V; připojení DN 40; Max. provozní tlak: 10 bar; Vzdálenost mezi Grundfos Alpha2 L G2.3 sacím a výtlačným hrdlem: 130 mm; pro VZT žařízení č. G6 Oběhové čerpadlo regulační uzel; Q = 0,88 m3/h; dp=25kpa, čerpaná kapalina voda pro VZT, proměnné. ot.; 0.021kW,2A/1x230V; připojení DN 40; Max. provozní tlak: 10 bar; Vzdálenost mezi Grundfos Alpha2 L sacím a výtlačným hrdlem: 130 mm; pro VZT žařízení č. G9 Koncové prvky VCH + příslušenství 10. G3.1 Otopný registr (jmenivitý výkon: 0,69 kw); Š x V x D: 180 x 50 x 800 mm; včetně uchycení (atipické Licon OR-J3, délka 800 mm; Heimeier regulux DN15 (1/2"); ks 3,0 11. G3.2 Otopný registr (jmenivitý výkon: 0,89 kw); Š x V x D: 180 x 50 x 1000 mm; včetně uchycení (atipické Licon OR-J3, délka 1000 mm; Heimeier regulux DN15 (1/2"); ks 3,0 12. G3.3 Otopný registr (jmenivitý výkon: 1,10 kw); Š x V x D: 180 x 50 x 1200 mm; včetně uchycení (atipické Licon OR-J3, délka 1200 mm; Heimeier regulux DN15 (1/2"); ks 6,0 13. G3.4 Otopný registr (jmenivitý výkon: 1,30 kw); Š x V x D: 180 x 50 x 1400 mm; včetně uchycení (atipické Licon OR-J3, délka 1400 mm; Heimeier regulux DN15 (1/2"); 14. G3.5 Otopný registr (jmenivitý výkon: 1,50 kw); Š x V x D: 180 x 50 x 1600 mm; včetně uchycení (atipické Licon OR-J3, délka 1600 mm; Heimeier regulux DN15 (1/2"); 15. G3.6 Otopný registr (jmenivitý výkon: 1,70 kw); Š x V x D: 180 x 50 x 1800 mm; včetně uchycení (atipické Licon OR-J3, délka 1800 mm; Heimeier regulux DN15 (1/2"); ks 6,0 16. G3.7 Otopný registr (jmenivitý výkon: 1,91 kw); Š x V x D: 180 x 50 x 2000 mm; včetně uchycení (atipické Licon OR-J3, délka 2000 mm; Heimeier regulux DN15 (1/2"); ks 4,0 17. G3.8 Otopný registr (jmenivitý výkon: 2,32 kw); Š x V x D: 180 x 50 x 2400 mm; včetně uchycení (atipické Licon OR-J3, délka 2400 mm; Heimeier regulux DN15 (1/2"); 18. G3.9 Otopný registr (jmenivitý výkon: 2,73 kw); Š x V x D: 180 x 50 x 2800 mm; včetně uchycení (atipické Licon OR-J3, délka 2800 mm; Heimeier regulux DN15 (1/2"); 19. G3.10 Otopný registr (jmenivitý výkon: 2,94 kw); Š x V x D: 180 x 50 x 3000 mm; včetně uchycení (atipické Licon OR-J3, délka 3000 mm; Heimeier regulux DN15 (1/2"); ks 5,0 20. G3.11 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,40 kw); včetně připojovacího rohového Korado 11VK/060040; Heimeier H šroubení a uchycení; rozměr V x D 600x400 mm; barevné provedení: 21. G3.12 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,50 kw); včetně připojovacího rohového Korado 11VK/060050; Heimeier H šroubení a uchycení; rozměr V x D 600x500 mm; barevné provedení: ks 3,0 22. G3.13 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,60 kw); včetně připojovacího rohového Korado 11VK/060060; Heimeier H šroubení a uchycení; rozměr V x D 600x600 mm; barevné provedení: ks 4,0 23. G3.14 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,70 kw); včetně připojovacího rohového Korado 11VK/060070; Heimeier H šroubení a uchycení; rozměr V x D 600x700 mm; barevné provedení: 24. G3.15 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,80 kw); včetně připojovacího rohového Korado 11VK/060080; Heimeier H šroubení a uchycení; rozměr V x D 600x800 mm; barevné provedení: ks 7,0 25. G3.16 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,90 kw); včetně připojovacího rohového Korado 11VK/060090; Heimeier H šroubení a uchycení; rozměr V x D 600x900 mm; barevné provedení: 26. G3.17 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,00 kw); včetně připojovacího rohového Korado 11VK/060100; Heimeier H šroubení a uchycení; rozměr V x D 600x1000 mm; barevné provedení: 27. G3.18 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,10 kw); včetně připojovacího rohového Korado 11VK/060110; Heimeier H šroubení a uchycení; rozměr V x D 600x1100 mm; barevné provedení: ks 3,0 28. G3.19 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,20 kw); včetně připojovacího rohového Korado 11VK/060120; Heimeier H šroubení a uchycení; rozměr V x D 600x1200 mm; barevné provedení: 29. G3.20 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,60 kw); včetně připojovacího rohového Korado 11VK/060160; Heimeier H šroubení a uchycení; rozměr V x D 600x1600 mm; barevné provedení: 30. G3.21 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,22 kw); včetně připojovacího rohového Korado 11VK/030040; Heimeier H šroubení a uchycení; rozměr V x D 300x400 mm; barevné provedení: ks 9,0 31. G3.22 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,93 kw); včetně připojovacího rohového Korado 21VK/090110; Heimeier H šroubení a uchycení; rozměr V x D 900x1100 mm; barevné provedení: 32. G3.23 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,00 kw); včetně připojovacího rohového Korado 21VK/060080; Heimeier H šroubení a uchycení; rozměr V x D 600x800 mm; barevné provedení: 33. G3.24 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,42 kw); včetně připojovacího rohového Korado 21VK/060110; Heimeier H šroubení a uchycení; rozměr V x D 600x1100 mm; barevné provedení: Stránka 1 12/2013

4 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,55 kw); včetně připojovacího rohového Korado 21VK/060120; Heimeier 34. G3.25 H šroubení a uchycení; rozměr V x D 600x1200 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,80 kw); včetně připojovacího rohového Korado 21VK/060140; Heimeier 35. G3.26 ks 3,0 H šroubení a uchycení; rozměr V x D 600x1400 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 2,00 kw); včetně připojovacího rohového Korado 21VK/060160; Heimeier 36. G3.27 H šroubení a uchycení; rozměr V x D 600x1600 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 0,75 kw); včetně připojovacího rohového Korado 21VK/040080; Heimeier 37. G3.28 H šroubení a uchycení; rozměr V x D 400x800 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,50 kw); včetně připojovacího rohového Korado 21VK/040160; Heimeier 38. G3.29 H šroubení a uchycení; rozměr V x D 400x1600 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,49 kw); včetně připojovacího rohového Korado 21VK/030200; Heimeier 39. G3.30 H šroubení a uchycení; rozměr V x D 300x2000 mm; barevné provedení: Deskové otopné těleso v provedení 22 VK (jmenovitý výkon: 0,84 kw); včetně připojovacího rohového Korado 22VK/060050; Heimeier 40. G3.31 ks 3,0 H šroubení a uchycení; rozměr V x D 600x500 mm; barevné provedení: Deskové otopné těleso v provedení 22 VK (jmenovitý výkon: 1,00 kw); včetně připojovacího rohového Korado 22VK/060060; Heimeier 41. G3.32 ks 4,0 H šroubení a uchycení; rozměr V x D 600x600 mm; barevné provedení: Deskové otopné těleso v provedení 22 VK (jmenovitý výkon: 1,34 kw); včetně připojovacího rohového Korado 22VK/060080; Heimeier 42. G3.33 H šroubení a uchycení; rozměr V x D 600x800 mm; barevné provedení: Deskové otopné těleso v provedení 22 VK (jmenovitý výkon: 3,00 kw); včetně připojovacího rohového Korado 22VK/060180; Heimeier 43. G3.34 H šroubení a uchycení; rozměr V x D 600x1800 mm; barevné provedení: Deskové otopné těleso v provedení 33 VK (jmenovitý výkon: 1,44 kw); včetně připojovacího rohového Korado 33VK/060060; Heimeier 44. G3.35 H šroubení a uchycení; rozměr V x D 600x600 mm; barevné provedení: Podlahový konvektor bez ventilátoru (jmenovitý výkon:2,16 kw), včetně rohového připojovacího Licon PK 280/15/42; Heimeier 45. G3.36 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 2800 mm; regulux DN15 (1/2"); Heimeier Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,82 kw), včetně rohového připojovacího Licon PK 240/15/42; Heimeier 46. G3.37 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 2400 mm; regulux DN15 (1/2"); Heimeier ks 11,0 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,64 kw), včetně rohového připojovacího Licon PK 220/15/42; Heimeier 47. G3.38 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 2200 mm; regulux DN15 (1/2"); Heimeier Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,47 kw), včetně rohového připojovacího Licon PK 200/15/42; Heimeier 48. G3.39 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 2000 mm; regulux DN15 (1/2"); Heimeier ks 5,0 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,12 kw), včetně rohového připojovacího Licon PK 160/15/42; Heimeier 49. G3.40 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 1600 mm; regulux DN15 (1/2"); Heimeier Podlahový konvektor bez ventilátoru (jmenovitý výkon:0,78 kw), včetně rohového připojovacího Licon PK 120/15/42; Heimeier 50. G3.41 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 1200 mm; regulux DN15 (1/2"); Heimeier Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,70 kw), včetně rohového připojovacího Licon PK 300/15/34; Heimeier 51. G3.42 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 340 x 150 x 3000 mm; regulux DN15 (1/2"); Heimeier ks 3,0 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,19 kw), včetně rohového připojovacího Licon PK 220/15/34; Heimeier 52. G3.43 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 340 x 150 x 2200 mm; regulux DN15 (1/2"); Heimeier Podlahový konvektor bez ventilátoru (jmenovitý výkon:0,94 kw), včetně rohového připojovacího Licon PK 180/15/34; Heimeier 53. G3.44 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 340 x 150 x 1800 mm; regulux DN15 (1/2"); Heimeier Podlahový konvektor bez ventilátoru (jmenovitý výkon:0,82 kw), včetně rohového připojovacího Licon PK 160/15/34; Heimeier 54. G3.45 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 340 x 150 x 1600 mm; regulux DN15 (1/2"); Heimeier Otopná lavice(jmenovitý výkon:2,00 kw), včetně rohového připojovacího šroubení a rohového Licon OL 100/45/24; Heimeier 55. G3.46 regulačního ventilu; rozměr Š x V x D: 240 x 450 x 1000 mm; včetně uchycení; barevné provedení: dle regulux DN15 (1/2"); Heimeier architekta Otopná lavice(jmenovitý výkon:3,07 kw), včetně rohového připojovacího šroubení a rohového Licon OL 200/15/24; Heimeier 56. G3.47 regulačního ventilu; rozměr Š x V x D: 240 x 150 x 2000 mm; včetně uchycení; barevné provedení: dle regulux DN15 (1/2"); Heimeier architekta Trubkové otopné těleso (jmenovitý výkon: 1,13 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 57. G3.48 armatury a termostatické hlavice; rozměr V x D: 1820 x 750 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 5,0 Trubkové otopné těleso (jmenovitý výkon: 0,94 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 58. G3.49 armatury a termostatické hlavice; rozměr V x D: 1820 x 600 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 4,0 Trubkové otopné těleso (jmenovitý výkon: 0,74 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 59. G3.50 armatury a termostatické hlavice; rozměr V x D: 1820 x 450 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. Trubkové otopné těleso (jmenovitý výkon: 0,92 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 60. G3.51 armatury a termostatické hlavice; rozměr V x D: 1500 x 750 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 4,0 Trubkové otopné těleso (jmenovitý výkon: 0,76 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 61. G3.52 armatury a termostatické hlavice; rozměr V x D: 1500 x 600 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 9,0 Trubkové otopné těleso (jmenovitý výkon: 0,60 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 62. G3.53 armatury a termostatické hlavice; rozměr V x D: 1500 x 450 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 4,0 400 Armatury Sestava patrového rozdělovače/sběrače pro 5 okruhů s izolací, odvzdušněním, vypouštěcí zátkou, 63. G4.01 kulovými kohouty, filtry, vyvažovacími ventily, zónovými ventily s elektropohony 230 V, a montážními dle projektu, 5 topných okruhů Sestava patrového rozdělovače/sběrače pro 4 okruhy s izolací, odvzdušněním, vypouštěcí zátkou, 64. G4.02 kulovými kohouty, filtry, vyvažovacími ventily, zónovými ventily s elektropohony 230 V, a montážními dle projektu, 4 topné okruhy 65. G4.03 Automatický odvzdušňovací ventil DN15, PN10 ks 3,0 66. G4.04 Zpětná klapka závitová DN 15 ks 3,0 67. G4.05 Kulový kohout DN 15 ks 20,0 68. G4.06 Kulový kohout DN 20 ks 6,0 69. G4.07 Kulový kohout DN 25 ks 5,0 70. G4.08 Kulový kohout DN G4.09 Klapka uzavírací přítubová DN G4.10 Filtr DN G4.11 Filtr DN G4.12 Filtr DN G4.13 Diferenční tlakoměr, 0 0,5 bar; včetně 2x kulový kohout DN 10 ks 3,0 Stránka 2 12/2013

5 76. G4.14 Vypouštěcí kohout DN 15 ks 8,0 77. G4.15 Automatický tlakově nezávislý regulační ventil, DN 15; vč. Pohonu 24 V (0-10V); l/h TA Hydronic TBV-CMP DN15LF 78. G4.16 Automatický tlakově nezávislý regulační ventil, DN 15; vč. Pohonu 24 V (0-10V); l/h TA Hydronic TBV-CMP DN15NF 79. G4.17 Automatický tlakově nezávislý regulační ventil, DN 20; vč. Pohonu 24 V (0-10V); l/h TA Hydronic TBV-CMP DN20NF 80. G4.18 Termostatická hlavice Heimeier K ks 65,0 81. G4.19 Vyvažovací ventil DN 15 TA Hydronic STAD (1/2 ) ks 16,0 82. G4.20 Vyvažovací ventil DN 20 TA Hydronic STAD (3/4 ) 83. G4.21 Vyvažovací ventil DN 25 TA Hydronic STAD (1 ) 84. G4.22 Vyvažovací ventil DN 32 TA Hydronic STAD (5/4 ) 85. G4.23 Vyvažovací ventil DN 40 TA Hydronic STAD (1 1/2 ) 86. G4.24 Regulátor tlakové diference DN 20, 5 25 kpa TA Hydronic STAP (3/4 ) 87. G4.25 Regulátor tlakové diference DN 32, kpa TA Hydronic STAP (5/4 ) 88. G4.26 Regulátor tlakové diference DN 40, kpa TA Hydronic STAP (1 1/2 ) 89. G4.27 Zónový regulační ventil vč. Termopohonu 230 V DN15 Danfoss AMZ 112 DN 15 (1/2") ks 16,0 90. G4.28 Zónový regulační ventil vč. Termopohonu 230 V DN20 Danfoss AMZ 112 DN 20 (3/4 ) 91. G4.29 Zónový regulační ventil vč. Termopohonu 230 V DN25 Danfoss AMZ 112 DN 15 (1 ) 500 Potrubí a tepelné izolace 92. G5.1 Vícevrstvé potrubí PE-RT/Al/PE-RT; 16x2; (vč. fitinek) Uponor MLCP m 1 680,0 93. G5.2 Vícevrstvé potrubí PE-RT/Al/PE-RT; 18x2; (vč. fitinek) Uponor MLCP m 250,0 94. G5.3 Vícevrstvé potrubí PE-RT/Al/PE-RT; 20x2,25; (vč. fitinek) Uponor MLCP m 52,0 95. G5.4 Vícevrstvé potrubí PE-RT/Al/PE-RT; 25x2,5; (vč. fitinek) Uponor MLCP m 70,0 96. G5.5 Vícevrstvé potrubí PE-RT/Al/PE-RT; 32x3,0; (vč. fitinek) Uponor MLCP m 21,0 97. G5.6 Vícevrstvé potrubí PE-RT/Al/PE-RT; 40x4; (vč. fitinek) Uponor MLCP m 3,0 98. G5.7 Potrubí ocelové závitové bezešvé DN 15 m 90,0 99. G5.8 Potrubí ocelové závitové bezešvé DN 20 m 75, G5.9 Potrubí ocelové závitové bezešvé DN 25 m 147, G5.10 Potrubí ocelové závitové bezešvé DN 32 m 95, G5.11 Potrubí ocelové závitové bezešvé DN 40 m 130, G5.12 Potrubí ocelové závitové bezešvé DN 50 m 90, G5.13 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 16x2,0; tl. 20 mm Tubolit DG m 1 680, G5.14 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 18x2,0; tl. 20 mm Tubolit DG m 250, G5.15 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 20x2,25; tl. 20 mm Tubolit DG m 52, G5.16 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 25x2,5; tl. 25 mm Tubolit DG m 70, G5.17 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 32x3,0; tl. 30 mm Tubolit DG m 21, G5.18 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 40x4,0; tl. 30 mm Tubolit DG m 3, G5.19 Tepelná izolace z polyetylenových trubních pouzder (l10 0,035); pro potrubí DN15; tl. 20 mm Tubolit DG m 90, G5.20 Tepelná izolace z polyetylenových trubních pouzder (l10 0,035); pro potrubí DN20; tl. 20 mm Tubolit DG m 75, G5.21 Tepelná izolace z polyetylenových trubních pouzder (l10 0,035); pro potrubí DN25; tl. 30 mm Tubolit DG m 147, G5.22 DN32; tl. 40 mm Rockwool PIPO ALS m 95, G5.23 DN40; tl. 40 mm Rockwool PIPO ALS m 130, G5.24 DN50; tl. 50 mm Rockwool PIPO ALS m 90, G5.25 Flexibilní pancéřová hadice; DN 15; délka 300 mm Meibes meiflex DN15 m 2, G5.26 Flexibilní pancéřová hadice; DN 20; délka 300 mm Meibes meiflex DN20 m 2, G5.27 Flexibilní pancéřová hadice; DN 25; délka 300 mm Meibes meiflex DN25 m 2,0 700 Ostatní 119. G7.1 Základní nátěr ocelového potrubí, pod izolaci m2 66, G7.2 Teploměr do jímky, C ks 9, G7.3 Kotvy, závěsy a uložení potrubí (pod stropem, stoupací potrubí, instalační kanál), uchycení armatur a potrubí, šroubení, přechodové kusy, (kotvení všech prvků nutno přizpůsobit typu zdiva) 122. G7.4 Montáž systému (jako celku, montáž zařízení oceněna v rámci jednotlivých položek) 123. G7.5 Proplach a napuštění (i dílčí) dle ČSN paušál 124. G7.6 Tlakové zkoušky těsnosti (i dílčí) dle ČSN paušál 125. G7.7 Topná zkouška (i dílčí) dle ČSN paušál 126. G7.8 Veškeré revizní zprávy od zařízení, vč. Případně požadované úřední zkoušky apod. - paušál 127. G7.9 Zaregulování systému vytápění (vyvažovací armatury + regulátory tlakové diference) paušál, při uvedení do provozu 128. G7.10 Dokumentace skutečného provedení vytápění 129. G7.11 Zaškolení obsluhy, manuály pro obsluhu 130. G7.12 Dotěsnění prostupů požázně dělícími konstrukcemi OBJEKT H 100 Zdroje VCH + příslušenství 131. H1.1 Venkovní chladicí multisplit jednotka; Qchl = 5,2 kw; hmotnost 41 kg; el. příkon 1,4 kw; provozní proud 6 A; napětí 220/240 V, 50 Hz; jištění 10 A; včetně uchycení a připojení Toshiba RAS M18 UAV-E - multi H1.1.a zařízení č. H1.1 m 43, H1.2 Venkovní chladicí multisplit jednotka; Qchl = 7,5 kw; hmotnost 69 kg; el. příkon 2,3 kw; provozní Toshiba RAS 3M26 UAV-E - multi proud 9,38 kw; napětí 220/240 V, 50 Hz; jištění 16 A; uchycení a připojení H1.2.a zařízení č. H1.2 m 66, H1.3 Vnitřní nástěnná chladicí jednotka; Qchl = 2,5 kw; hmotnost 10 kg; provozní proud 0,2 A; příkon 0,04 Toshiba RAS-B10N3KV2-E +RAS kw; včetně nástěnného kabelového ovladače a uchycení B10N3KV2-E SUZUMI Plus ks 10,0 200 Čerpadla Oběhové čerpadlo regulační uzel; Q = 0,29 m3/h; dp=25kpa, čerpaná kapalina voda pro VZT, 136. H2.1 proměnné. ot.; 0.014kW,2A/1x230V; připojení DN 40; Max. provozní tlak: 10 bar; Vzdálenost mezi Grundfos Alpha2 L sacím a výtlačným hrdlem: 130 mm; pro VZT žařízení č. H5 Oběhové čerpadlo regulační uzel; Q = 0,33 m3/h; dp=25kpa, čerpaná kapalina voda pro VZT, 137. H2.2 proměnné. ot.; 0.014kW,2A/1x230V; připojení DN 40; Max. provozní tlak: 10 bar; Vzdálenost mezi Grundfos Alpha2 L sacím a výtlačným hrdlem: 130 mm; pro VZT žařízení č. H6 Oběhové čerpadlo regulační uzel; Q = 0,18 m3/h; dp=25kpa, čerpaná kapalina voda pro VZT, 138. H2.3 proměnné. ot.; 0.013kW,2A/1x230V; připojení DN 40; Max. provozní tlak: 10 bar; Vzdálenost mezi Grundfos Alpha2 L sacím a výtlačným hrdlem: 130 mm; pro VZT žařízení č. H7 300 Koncové prvky VCH + příslušenství Otopný registr (jmenivitý výkon: 0,69 kw); Š x V x D: 180 x 50 x 800 mm; včetně uchycení (atipické Licon OR-J3, délka 800 mm; 139. H3.1 Heimeier regulux DN15 (1/2"); ks 5,0 Otopný registr (jmenivitý výkon: 0,89 kw); Š x V x D: 180 x 50 x 1000 mm; včetně uchycení (atipické Licon OR-J3, délka 1000 mm; 140. H3.2 Heimeier regulux DN15 (1/2"); Otopný registr (jmenivitý výkon: 1,10 kw); Š x V x D: 180 x 50 x 1200 mm; včetně uchycení (atipické Licon OR-J3, délka 1200 mm; 141. H3.3 Heimeier regulux DN15 (1/2"); ks 5,0 Stránka 3 12/2013

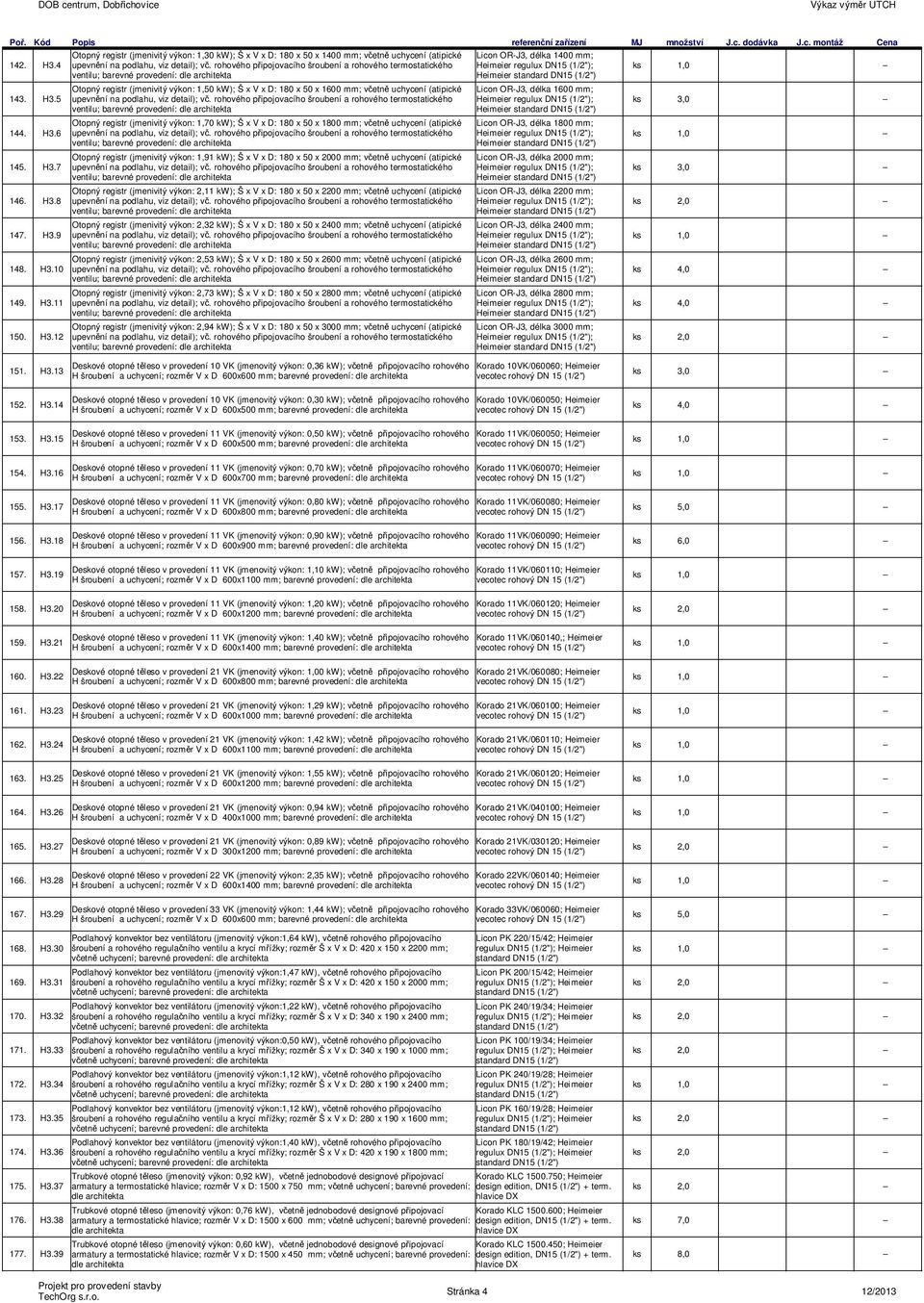

6 142. H3.4 Otopný registr (jmenivitý výkon: 1,30 kw); Š x V x D: 180 x 50 x 1400 mm; včetně uchycení (atipické Licon OR-J3, délka 1400 mm; Heimeier regulux DN15 (1/2"); 143. H3.5 Otopný registr (jmenivitý výkon: 1,50 kw); Š x V x D: 180 x 50 x 1600 mm; včetně uchycení (atipické Licon OR-J3, délka 1600 mm; Heimeier regulux DN15 (1/2"); ks 3, H3.6 Otopný registr (jmenivitý výkon: 1,70 kw); Š x V x D: 180 x 50 x 1800 mm; včetně uchycení (atipické Licon OR-J3, délka 1800 mm; Heimeier regulux DN15 (1/2"); 145. H3.7 Otopný registr (jmenivitý výkon: 1,91 kw); Š x V x D: 180 x 50 x 2000 mm; včetně uchycení (atipické Licon OR-J3, délka 2000 mm; Heimeier regulux DN15 (1/2"); ks 3, H3.8 Otopný registr (jmenivitý výkon: 2,11 kw); Š x V x D: 180 x 50 x 2200 mm; včetně uchycení (atipické Licon OR-J3, délka 2200 mm; Heimeier regulux DN15 (1/2"); 147. H3.9 Otopný registr (jmenivitý výkon: 2,32 kw); Š x V x D: 180 x 50 x 2400 mm; včetně uchycení (atipické Licon OR-J3, délka 2400 mm; Heimeier regulux DN15 (1/2"); 148. H3.10 Otopný registr (jmenivitý výkon: 2,53 kw); Š x V x D: 180 x 50 x 2600 mm; včetně uchycení (atipické Licon OR-J3, délka 2600 mm; Heimeier regulux DN15 (1/2"); ks 4, H3.11 Otopný registr (jmenivitý výkon: 2,73 kw); Š x V x D: 180 x 50 x 2800 mm; včetně uchycení (atipické Licon OR-J3, délka 2800 mm; Heimeier regulux DN15 (1/2"); ks 4, H3.12 Otopný registr (jmenivitý výkon: 2,94 kw); Š x V x D: 180 x 50 x 3000 mm; včetně uchycení (atipické Licon OR-J3, délka 3000 mm; Heimeier regulux DN15 (1/2"); 151. H3.13 Deskové otopné těleso v provedení 10 VK (jmenovitý výkon: 0,36 kw); včetně připojovacího rohového Korado 10VK/060060; Heimeier H šroubení a uchycení; rozměr V x D 600x600 mm; barevné provedení: ks 3, H3.14 Deskové otopné těleso v provedení 10 VK (jmenovitý výkon: 0,30 kw); včetně připojovacího rohového Korado 10VK/060050; Heimeier H šroubení a uchycení; rozměr V x D 600x500 mm; barevné provedení: ks 4, H3.15 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,50 kw); včetně připojovacího rohového Korado 11VK/060050; Heimeier H šroubení a uchycení; rozměr V x D 600x500 mm; barevné provedení: 154. H3.16 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,70 kw); včetně připojovacího rohového Korado 11VK/060070; Heimeier H šroubení a uchycení; rozměr V x D 600x700 mm; barevné provedení: 155. H3.17 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,80 kw); včetně připojovacího rohového Korado 11VK/060080; Heimeier H šroubení a uchycení; rozměr V x D 600x800 mm; barevné provedení: ks 5, H3.18 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,90 kw); včetně připojovacího rohového Korado 11VK/060090; Heimeier H šroubení a uchycení; rozměr V x D 600x900 mm; barevné provedení: ks 6, H3.19 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,10 kw); včetně připojovacího rohového Korado 11VK/060110; Heimeier H šroubení a uchycení; rozměr V x D 600x1100 mm; barevné provedení: 158. H3.20 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,20 kw); včetně připojovacího rohového Korado 11VK/060120; Heimeier H šroubení a uchycení; rozměr V x D 600x1200 mm; barevné provedení: 159. H3.21 Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,40 kw); včetně připojovacího rohového Korado 11VK/060140,; Heimeier H šroubení a uchycení; rozměr V x D 600x1400 mm; barevné provedení: 160. H3.22 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,00 kw); včetně připojovacího rohového Korado 21VK/060080; Heimeier H šroubení a uchycení; rozměr V x D 600x800 mm; barevné provedení: 161. H3.23 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,29 kw); včetně připojovacího rohového Korado 21VK/060100; Heimeier H šroubení a uchycení; rozměr V x D 600x1000 mm; barevné provedení: 162. H3.24 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,42 kw); včetně připojovacího rohového Korado 21VK/060110; Heimeier H šroubení a uchycení; rozměr V x D 600x1100 mm; barevné provedení: 163. H3.25 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,55 kw); včetně připojovacího rohového Korado 21VK/060120; Heimeier H šroubení a uchycení; rozměr V x D 600x1200 mm; barevné provedení: 164. H3.26 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 0,94 kw); včetně připojovacího rohového Korado 21VK/040100; Heimeier H šroubení a uchycení; rozměr V x D 400x1000 mm; barevné provedení: 165. H3.27 Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 0,89 kw); včetně připojovacího rohového Korado 21VK/030120; Heimeier H šroubení a uchycení; rozměr V x D 300x1200 mm; barevné provedení: 166. H3.28 Deskové otopné těleso v provedení 22 VK (jmenovitý výkon: 2,35 kw); včetně připojovacího rohového Korado 22VK/060140; Heimeier H šroubení a uchycení; rozměr V x D 600x1400 mm; barevné provedení: 167. H3.29 Deskové otopné těleso v provedení 33 VK (jmenovitý výkon: 1,44 kw); včetně připojovacího rohového Korado 33VK/060060; Heimeier H šroubení a uchycení; rozměr V x D 600x600 mm; barevné provedení: ks 5, H3.30 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,64 kw), včetně rohového připojovacího šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 2200 mm; Licon PK 220/15/42; Heimeier regulux DN15 (1/2"); Heimeier 169. H3.31 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,47 kw), včetně rohového připojovacího šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 2000 mm; Licon PK 200/15/42; Heimeier regulux DN15 (1/2"); Heimeier 170. H3.32 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,22 kw), včetně rohového připojovacího šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 340 x 190 x 2400 mm; Licon PK 240/19/34; Heimeier regulux DN15 (1/2"); Heimeier 171. H3.33 Podlahový konvektor bez ventilátoru (jmenovitý výkon:0,50 kw), včetně rohového připojovacího šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 340 x 190 x 1000 mm; Licon PK 100/19/34; Heimeier regulux DN15 (1/2"); Heimeier 172. H3.34 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,12 kw), včetně rohového připojovacího šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 280 x 190 x 2400 mm; Licon PK 240/19/28; Heimeier regulux DN15 (1/2"); Heimeier 173. H3.35 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,12 kw), včetně rohového připojovacího šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 280 x 190 x 1600 mm; Licon PK 160/19/28; Heimeier regulux DN15 (1/2"); Heimeier 174. H3.36 Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,40 kw), včetně rohového připojovacího šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 190 x 1800 mm; Licon PK 180/19/42; Heimeier regulux DN15 (1/2"); Heimeier Trubkové otopné těleso (jmenovitý výkon: 0,92 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 175. H3.37 armatury a termostatické hlavice; rozměr V x D: 1500 x 750 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. Trubkové otopné těleso (jmenovitý výkon: 0,76 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 176. H3.38 armatury a termostatické hlavice; rozměr V x D: 1500 x 600 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 7,0 Trubkové otopné těleso (jmenovitý výkon: 0,60 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 177. H3.39 armatury a termostatické hlavice; rozměr V x D: 1500 x 450 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 8,0 Stránka 4 12/2013

7 400 Armatury Sestava patrového rozdělovače/sběrače pro 5 okruhů s izolací, odvzdušněním, vypouštěcí zátkou, 178. H4.01 kulovými kohouty, filtry, vyvažovacími ventily, zónovými ventily s elektropohony 230 V, a montážními dle projektu, 5 topných okruhů Sestava patrového rozdělovače/sběrače pro 4 okruhy s izolací, odvzdušněním, vypouštěcí zátkou, 179. H4.02 kulovými kohouty, filtry, vyvažovacími ventily, zónovými ventily s elektropohony 230 V, a montážními dle projektu, 4 topné okruhy 180. H4.03 Automatický odvzdušňovací ventil DN15, PN10 ks 3, H4.04 Zpětná klapka závitová DN 15 ks 3, H4.05 Zpětná klapka závitová DN H4.06 Kulový kohout DN 15 ks 13, H4.07 Kulový kohout DN 20 ks 12, H4.08 Kulový kohout DN H4.09 Kulový kohout DN H4.10 Klapka uzavírací přítubová DN H4.11 Diferenční tlakoměr, 0 0,5 bar; včetně 2x kulový kohout DN 10 ks 3, H4.12 Vypouštěcí kohout DN 15 ks 8, H4.13 Automatický tlakově nezávislý regulační ventil, DN 15; vč. Pohonu 24 V (0-10V); l/h TA Hydronic TBV-CMP DN15LF 191. H4.14 Automatický tlakově nezávislý regulační ventil, DN 15; vč. Pohonu 24 V (0-10V); l/h TA Hydronic TBV-CMP DN15NF 192. H4.15 Termostatická hlavice Heimeier K ks 50, H4.16 Vyvažovací ventil DN 15 TA Hydronic STAD (1/2 ) ks 6, H4.17 Vyvažovací ventil DN 20 TA Hydronic STAD (3/4 ) ks 4, H4.18 Vyvažovací ventil DN 25 TA Hydronic STAD (1 ) 196. H4.19 Vyvažovací ventil DN 32 TA Hydronic STAD (5/4 ) 197. H4.20 Regulátor tlakové diference DN 20, 5 25 kpa TA Hydronic STAP (3/4 ) 198. H4.21 Regulátor tlakové diference DN 25, kpa TA Hydronic STAP (1 ) 199. H4.22 Regulátor tlakové diference DN 32, kpa TA Hydronic STAP (5/4 ) 200. H4.23 Zónový regulační ventil vč. Termopohonu 230 V DN15 Danfoss AMZ 112 DN 15 (1/2") ks 6, H4.24 Zónový regulační ventil vč. Termopohonu 230 V DN20 Danfoss AMZ 112 DN 20 (3/4 ) ks 3,0 500 Potrubí a tepelné izolace 202. H5.1 Vícevrstvé potrubí PE-RT/Al/PE-RT; 16x2; (vč. fitinek) Uponor MLCP m 1 000, H5.2 Vícevrstvé potrubí PE-RT/Al/PE-RT; 18x2; (vč. fitinek) Uponor MLCP m 150, H5.3 Vícevrstvé potrubí PE-RT/Al/PE-RT; 20x2,25; (vč. fitinek) Uponor MLCP m 100, H5.4 Vícevrstvé potrubí PE-RT/Al/PE-RT; 25x2,5; (vč. fitinek) Uponor MLCP m 35, H5.5 Potrubí ocelové závitové bezešvé DN 15 m 2, H5.6 Potrubí ocelové závitové bezešvé DN 20 m 30, H5.7 Potrubí ocelové závitové bezešvé DN 25 m 15, H5.8 Potrubí ocelové závitové bezešvé DN 32 m 40, H5.9 Potrubí ocelové závitové bezešvé DN 40 m 13, H5.10 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 16x2,0; tl. 20 mm Tubolit DG m 1 000, H5.11 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 18x2,0; tl. 20 mm Tubolit DG m 150, H5.12 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 20x2,25; tl. 20 mm Tubolit DG m 100, H5.13 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 25x2,5; tl. 25 mm Tubolit DG m 35, H5.14 Tepelná izolace z polyetylenových trubních pouzder (l10 0,035); pro potrubí DN15; tl. 20 mm Tubolit DG m 2, H5.15 Tepelná izolace z polyetylenových trubních pouzder (l10 0,035); pro potrubí DN20; tl. 20 mm Tubolit DG m 30, H5.16 DN32; tl. 40 mm Rockwool PIPO ALS m 30, H5.17 DN40; tl. 40 mm Rockwool PIPO ALS m 3, H5.18 Flexibilní pancéřová hadice; DN 15; délka 300 mm Meibes meiflex DN15 m 2, H5.19 Flexibilní pancéřová hadice; DN 20; délka 300 mm Meibes meiflex DN20 m 4,0 700 Ostatní 221. H7.1 Základní nátěr ocelového potrubí, pod izolaci m2 22, H7.2 Teploměr do jímky, 0 80 C ks 9, H7.3 Kotvy, závěsy a uložení potrubí (pod stropem, stoupací potrubí, instalační kanál), uchycení armatur a potrubí, šroubení, přechodové kusy, (kotvení všech prvků nutno přizpůsobit typu zdiva) 224. H7.4 Montáž systému (jako celku, montáž zařízení oceněna v rámci jednotlivých položek) 225. H7.5 proplach a napuštění (i dílčí) dle ČSN paušál 226. H7.6 Tlakové zkoušky těsnosti (i dílčí) dle ČSN paušál 227. H7.7 Topná zkouška (i dílčí) dle ČSN paušál 228. H7.8 Veškeré revizní zprávy od zařízení, vč. Případně požadované úřední zkoušky apod. - paušál 229. H7.9 Zaregulování systému vytápění (vyvažovací armatury + regulátory tlakové diference) paušál, při uvedení do provozu 230. H7.10 Dokumentace skutečného provedení vytápění 231. H7.11 Zaškolení obsluhy, manuály pro obsluhu 232. H7.12 Dotěsnění prostupů požázně dělícími konstrukcemi OBJEKT I 100 Zdroje VCH + příslušenství 233. I1.1 Venkovní chladicí multisplit jednotka; Qchl = 5,2 kw; hmotnost 41 kg; el. příkon 1,4 kw; provozní proud 6 A; napětí 220/240 V, 50 Hz; jištění 10 A; včetně uchycení a připojení Toshiba RAS M18 UAV-E - multi I1.1.a zařízení č. I1.1 m 24, I1.2 Venkovní chladicí split jednotka; Qchl = 2,5 kw; hmotnost 33 kg; el. Příkon 0,8 kw; provozní proud 3,7 Toshiba RAS-10N3AV2-E +RAS A; napětí 230 V, 50 Hz; jištění 6 A; včetně uchycení a připojení 10N3AV2-E SUZUMI Plus HP 236. I1.2.a zařízení č. I1.2 m 3, I1.3 Venkovní chladicí multisplit jednotka; Qchl = 7,5 kw; hmotnost 69 kg; el. příkon 2,3 kw; provozní Toshiba RAS 3M26 UAV-E - multi proud 9,38 kw; napětí 220/240 V, 50 Hz; jištění 16 A; uchycení a připojení I1.3.a Potrubí pro chladivový okruh dimenze 6/10; včetně izolace a uchycení + komunikační kabel k zařízení č. I1.3 m 81, I1.4 Vnitřní nástěnná chladicí jednotka; Qchl = 2,5 kw; hmotnost 10 kg; provozní proud 0,2 A; příkon 0,04 Toshiba RAS-B10N3KV2-E +RAS kw; včetně nástěnného kabelového ovladače a uchycení B10N3KV2-E SUZUMI Plus ks 9,0 300 Koncové prvky VCH + příslušenství Otopný registr (jmenivitý výkon: 0,69 kw); Š x V x D: 180 x 50 x 800 mm; včetně uchycení (atipické Licon OR-J3, délka 800 mm; 240. I3.1 Heimeier regulux DN15 (1/2"); ks 3,0 Otopný registr (jmenivitý výkon: 0,89 kw); Š x V x D: 180 x 50 x 1000 mm; včetně uchycení (atipické Licon OR-J3, délka 1000 mm; 241. I3.2 Heimeier regulux DN15 (1/2"); ks 5,0 Otopný registr (jmenivitý výkon: 1,10 kw); Š x V x D: 180 x 50 x 1200 mm; včetně uchycení (atipické Licon OR-J3, délka 1200 mm; 242. I3.3 Heimeier regulux DN15 (1/2"); ks 5,0 Stránka 5 12/2013

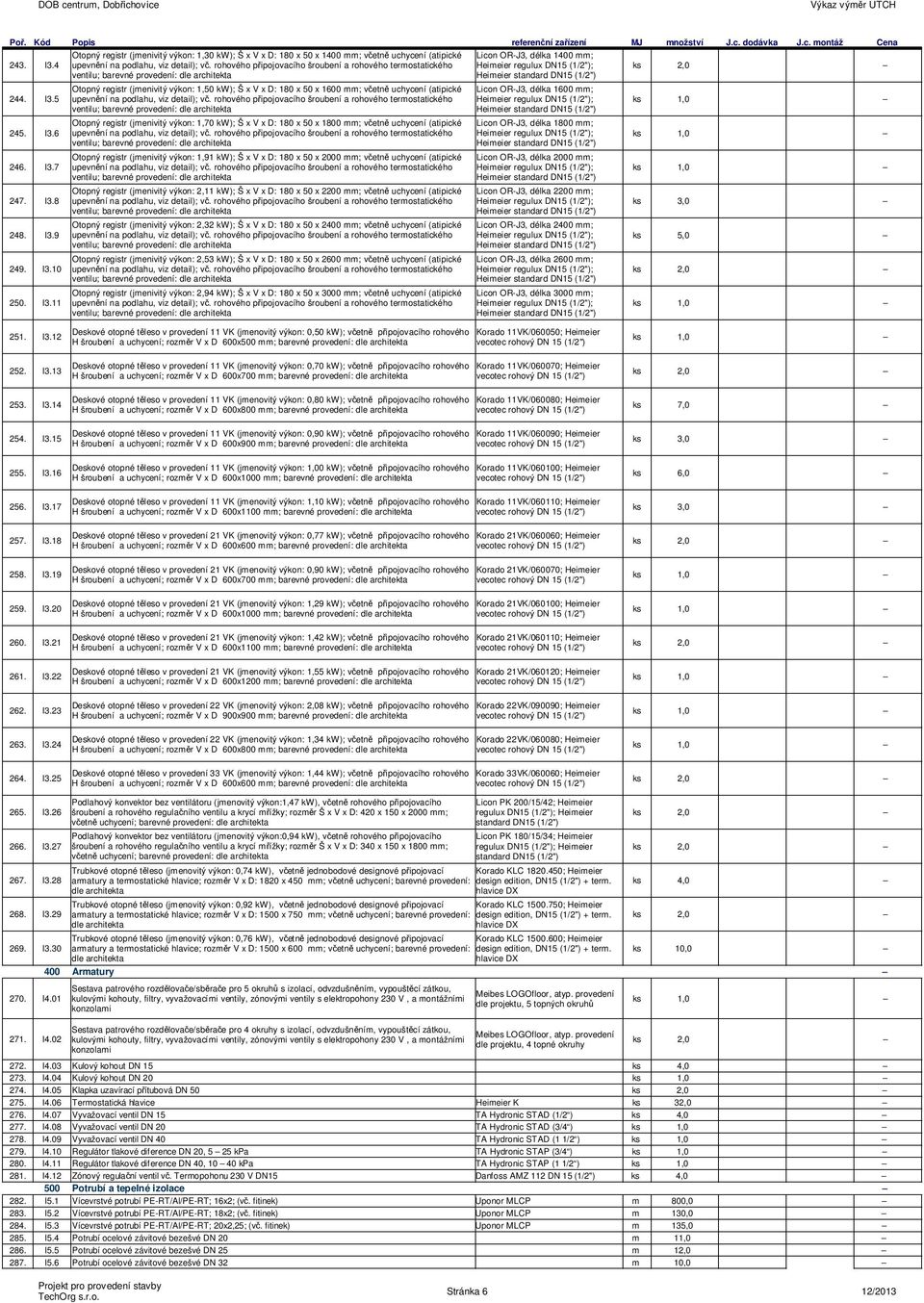

8 Otopný registr (jmenivitý výkon: 1,30 kw); Š x V x D: 180 x 50 x 1400 mm; včetně uchycení (atipické Licon OR-J3, délka 1400 mm; 243. I3.4 Heimeier regulux DN15 (1/2"); Otopný registr (jmenivitý výkon: 1,50 kw); Š x V x D: 180 x 50 x 1600 mm; včetně uchycení (atipické Licon OR-J3, délka 1600 mm; 244. I3.5 Heimeier regulux DN15 (1/2"); Otopný registr (jmenivitý výkon: 1,70 kw); Š x V x D: 180 x 50 x 1800 mm; včetně uchycení (atipické Licon OR-J3, délka 1800 mm; 245. I3.6 Heimeier regulux DN15 (1/2"); Otopný registr (jmenivitý výkon: 1,91 kw); Š x V x D: 180 x 50 x 2000 mm; včetně uchycení (atipické Licon OR-J3, délka 2000 mm; 246. I3.7 Heimeier regulux DN15 (1/2"); Otopný registr (jmenivitý výkon: 2,11 kw); Š x V x D: 180 x 50 x 2200 mm; včetně uchycení (atipické Licon OR-J3, délka 2200 mm; 247. I3.8 Heimeier regulux DN15 (1/2"); ks 3,0 Otopný registr (jmenivitý výkon: 2,32 kw); Š x V x D: 180 x 50 x 2400 mm; včetně uchycení (atipické Licon OR-J3, délka 2400 mm; 248. I3.9 Heimeier regulux DN15 (1/2"); ks 5,0 Otopný registr (jmenivitý výkon: 2,53 kw); Š x V x D: 180 x 50 x 2600 mm; včetně uchycení (atipické Licon OR-J3, délka 2600 mm; 249. I3.10 Heimeier regulux DN15 (1/2"); Otopný registr (jmenivitý výkon: 2,94 kw); Š x V x D: 180 x 50 x 3000 mm; včetně uchycení (atipické Licon OR-J3, délka 3000 mm; 250. I3.11 Heimeier regulux DN15 (1/2"); Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,50 kw); včetně připojovacího rohového Korado 11VK/060050; Heimeier 251. I3.12 H šroubení a uchycení; rozměr V x D 600x500 mm; barevné provedení: Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,70 kw); včetně připojovacího rohového Korado 11VK/060070; Heimeier 252. I3.13 H šroubení a uchycení; rozměr V x D 600x700 mm; barevné provedení: Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,80 kw); včetně připojovacího rohového Korado 11VK/060080; Heimeier 253. I3.14 ks 7,0 H šroubení a uchycení; rozměr V x D 600x800 mm; barevné provedení: Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 0,90 kw); včetně připojovacího rohového Korado 11VK/060090; Heimeier 254. I3.15 ks 3,0 H šroubení a uchycení; rozměr V x D 600x900 mm; barevné provedení: Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,00 kw); včetně připojovacího rohového Korado 11VK/060100; Heimeier 255. I3.16 ks 6,0 H šroubení a uchycení; rozměr V x D 600x1000 mm; barevné provedení: Deskové otopné těleso v provedení 11 VK (jmenovitý výkon: 1,10 kw); včetně připojovacího rohového Korado 11VK/060110; Heimeier 256. I3.17 ks 3,0 H šroubení a uchycení; rozměr V x D 600x1100 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 0,77 kw); včetně připojovacího rohového Korado 21VK/060060; Heimeier 257. I3.18 H šroubení a uchycení; rozměr V x D 600x600 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 0,90 kw); včetně připojovacího rohového Korado 21VK/060070; Heimeier 258. I3.19 H šroubení a uchycení; rozměr V x D 600x700 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,29 kw); včetně připojovacího rohového Korado 21VK/060100; Heimeier 259. I3.20 H šroubení a uchycení; rozměr V x D 600x1000 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,42 kw); včetně připojovacího rohového Korado 21VK/060110; Heimeier 260. I3.21 H šroubení a uchycení; rozměr V x D 600x1100 mm; barevné provedení: Deskové otopné těleso v provedení 21 VK (jmenovitý výkon: 1,55 kw); včetně připojovacího rohového Korado 21VK/060120; Heimeier 261. I3.22 H šroubení a uchycení; rozměr V x D 600x1200 mm; barevné provedení: Deskové otopné těleso v provedení 22 VK (jmenovitý výkon: 2,08 kw); včetně připojovacího rohového Korado 22VK/090090; Heimeier 262. I3.23 H šroubení a uchycení; rozměr V x D 900x900 mm; barevné provedení: Deskové otopné těleso v provedení 22 VK (jmenovitý výkon: 1,34 kw); včetně připojovacího rohového Korado 22VK/060080; Heimeier 263. I3.24 H šroubení a uchycení; rozměr V x D 600x800 mm; barevné provedení: Deskové otopné těleso v provedení 33 VK (jmenovitý výkon: 1,44 kw); včetně připojovacího rohového Korado 33VK/060060; Heimeier 264. I3.25 H šroubení a uchycení; rozměr V x D 600x600 mm; barevné provedení: Podlahový konvektor bez ventilátoru (jmenovitý výkon:1,47 kw), včetně rohového připojovacího Licon PK 200/15/42; Heimeier 265. I3.26 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 420 x 150 x 2000 mm; regulux DN15 (1/2"); Heimeier Podlahový konvektor bez ventilátoru (jmenovitý výkon:0,94 kw), včetně rohového připojovacího Licon PK 180/15/34; Heimeier 266. I3.27 šroubení a rohového regulačního ventilu a krycí mřížky; rozměr Š x V x D: 340 x 150 x 1800 mm; regulux DN15 (1/2"); Heimeier Trubkové otopné těleso (jmenovitý výkon: 0,74 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 267. I3.28 armatury a termostatické hlavice; rozměr V x D: 1820 x 450 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 4,0 Trubkové otopné těleso (jmenovitý výkon: 0,92 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 268. I3.29 armatury a termostatické hlavice; rozměr V x D: 1500 x 750 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. Trubkové otopné těleso (jmenovitý výkon: 0,76 kw), včetně jednobodové designové připojovací Korado KLC ; Heimeier 269. I3.30 armatury a termostatické hlavice; rozměr V x D: 1500 x 600 mm; včetně uchycení; barevné provedení: design edition, DN15 (1/2") + term. ks 10,0 400 Armatury Sestava patrového rozdělovače/sběrače pro 5 okruhů s izolací, odvzdušněním, vypouštěcí zátkou, 270. I4.01 kulovými kohouty, filtry, vyvažovacími ventily, zónovými ventily s elektropohony 230 V, a montážními dle projektu, 5 topných okruhů Sestava patrového rozdělovače/sběrače pro 4 okruhy s izolací, odvzdušněním, vypouštěcí zátkou, 271. I4.02 kulovými kohouty, filtry, vyvažovacími ventily, zónovými ventily s elektropohony 230 V, a montážními dle projektu, 4 topné okruhy 272. I4.03 Kulový kohout DN 15 ks 4, I4.04 Kulový kohout DN I4.05 Klapka uzavírací přítubová DN I4.06 Termostatická hlavice Heimeier K ks 32, I4.07 Vyvažovací ventil DN 15 TA Hydronic STAD (1/2 ) ks 4, I4.08 Vyvažovací ventil DN 20 TA Hydronic STAD (3/4 ) 278. I4.09 Vyvažovací ventil DN 40 TA Hydronic STAD (1 1/2 ) 279. I4.10 Regulátor tlakové diference DN 20, 5 25 kpa TA Hydronic STAP (3/4 ) 280. I4.11 Regulátor tlakové diference DN 40, kpa TA Hydronic STAP (1 1/2 ) 281. I4.12 Zónový regulační ventil vč. Termopohonu 230 V DN15 Danfoss AMZ 112 DN 15 (1/2") ks 4,0 500 Potrubí a tepelné izolace 282. I5.1 Vícevrstvé potrubí PE-RT/Al/PE-RT; 16x2; (vč. fitinek) Uponor MLCP m 800, I5.2 Vícevrstvé potrubí PE-RT/Al/PE-RT; 18x2; (vč. fitinek) Uponor MLCP m 130, I5.3 Vícevrstvé potrubí PE-RT/Al/PE-RT; 20x2,25; (vč. fitinek) Uponor MLCP m 135, I5.4 Potrubí ocelové závitové bezešvé DN 20 m 11, I5.5 Potrubí ocelové závitové bezešvé DN 25 m 12, I5.6 Potrubí ocelové závitové bezešvé DN 32 m 10,0 Stránka 6 12/2013

9 288. I5.7 Potrubí ocelové závitové bezešvé DN 40 m 12, I5.8 Potrubí ocelové závitové bezešvé DN 50 m 57, I5.9 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 16x2,0; tl. 20 mm Tubolit DG m 800, I5.10 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 18x2,0; tl. 20 mm Tubolit DG m 130, I5.11 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 20x2,25; tl. 20 mm Tubolit DG m 135, I5.12 Tepelná izolace z polyetylenových trubních pouzder (l10 0,035); pro potrubí DN20; tl. 20 mm Tubolit DG m 11, I5.13 Tepelná izolace z polyetylenových trubních pouzder (l10 0,035); pro potrubí DN25; tl. 30 mm Tubolit DG m 12, I5.14 DN32; tl. 40 mm Rockwool PIPO ALS m 10, I5.15 DN40; tl. 40 mm Rockwool PIPO ALS m 12, I5.16 DN50; tl. 50 mm Rockwool PIPO ALS m 57,0 700 Ostatní 298. I7.1 Základní nátěr ocelového potrubí, pod izolaci m2 15, I7.2 Teploměr do jímky, 0 80 C 300. I7.3 Kotvy, závěsy a uložení potrubí (pod stropem, stoupací potrubí, instalační kanál), uchycení armatur a potrubí, šroubení, přechodové kusy, (kotvení všech prvků nutno přizpůsobit typu zdiva) 301. I7.4 Montáž systému (jako celku, montáž zařízení oceněna v rámci jednotlivých položek) 302. I7.5 proplach a napuštění (i dílčí) dle ČSN paušál 303. I7.6 Tlakové zkoušky těsnosti (i dílčí) dle ČSN paušál 304. I7.7 Topná zkouška (i dílčí) dle ČSN paušál 305. I7.8 Veškeré revizní zprávy od zařízení, vč. Případně požadované úřední zkoušky apod. - paušál 306. I7.9 Zaregulování systému vytápění (vyvažovací armatury + regulátory tlakové diference) paušál, při uvedení do provozu 307. I7.10 Dokumentace skutečného provedení vytápění 308. I7.11 Zaškolení obsluhy, manuály pro obsluhu 309. I7.12 Dotěsnění prostupů požázně dělícími konstrukcemi OBJEKT O 100 Zdroje VCH + příslušenství 310. O1.1 Venkovní chladicí split jednotka; Qchl = 5,0 kw; hmotnost 38 kg; el. Příkon 1,8 kw; provozní proud 9,0 Toshiba RAV SM566 KRT-E A; napětí 220/240 V, 50 Hz; jištění 10 A; včetně uchycení a připojení 311. O1.1a zařízení č. O1.1 m 12, O1.2 Vnitřní nástěnná chladicí jednotka; Qchl = 1,6 kw; hmotnost 12 kg; vč. Nástěnného kabelového ovladače a uchycení Toshiba RAV-SM563 AT-E 300 Koncové prvky VCH + příslušenství 313. O3.1 Trubkové otopné těleso, výkon: 0,70 kw; rozměr V x D: 1820 x 750 mm; včetně uchycení; barevné provedení: Korado KLCE Ostatní 314. O7.1 Kotvy, závěsy a uložení potrubí (pod stropem, stoupací potrubí, instalační kanál), uchycení armatur a potrubí, šroubení, přechodové kusy, (kotvení všech prvků nutno přizpůsobit typu zdiva) 315. O7.2 Montáž systému (jako celku, montáž zařízení oceněna v rámci jednotlivých položek) 316. O7.3 Tlakové zkoušky těsnosti, napuštění chladivem - paušál 317. O7.4 Veškeré revizní zprávy od zařízení, vč. Případně požadované úřední zkoušky apod. - paušál 318. O7.5 Dokumentace skutečného provedení vytápění 319. O7.6 Zaškolení obsluhy, manuály pro obsluhu OBJEKT J 500 Potrubí a tepelné izolace 320. J5.1 Vícevrstvé potrubí PE-RT/Al/PE-RT; 16x2; (vč. fitinek) Uponor MLCP m 25, J5.2 Potrubí ocelové závitové bezešvé DN 65 m 135, J5.3 Tepelná izolace z polyetylenových trubních pouzder (l10 0,038); pro potrubí 16x2,0; tl. 20 mm Tubolit DG m 25, J5.4 DN65; tl. 60 mm Rockwool PIPO ALS m 135,0 400 Armatury 324. J4.1 Klapka uzavírací přítubová DN 65 ks 4, J4.2 Rohové připojovací šroubění pro tělesa typu VK Heimeier vecotec rohový DN 15 (1/2") ks 4, J4.3 Záslepka na připojovací šroubení DN 15 ks 8,0 Stránka 7 12/2013
