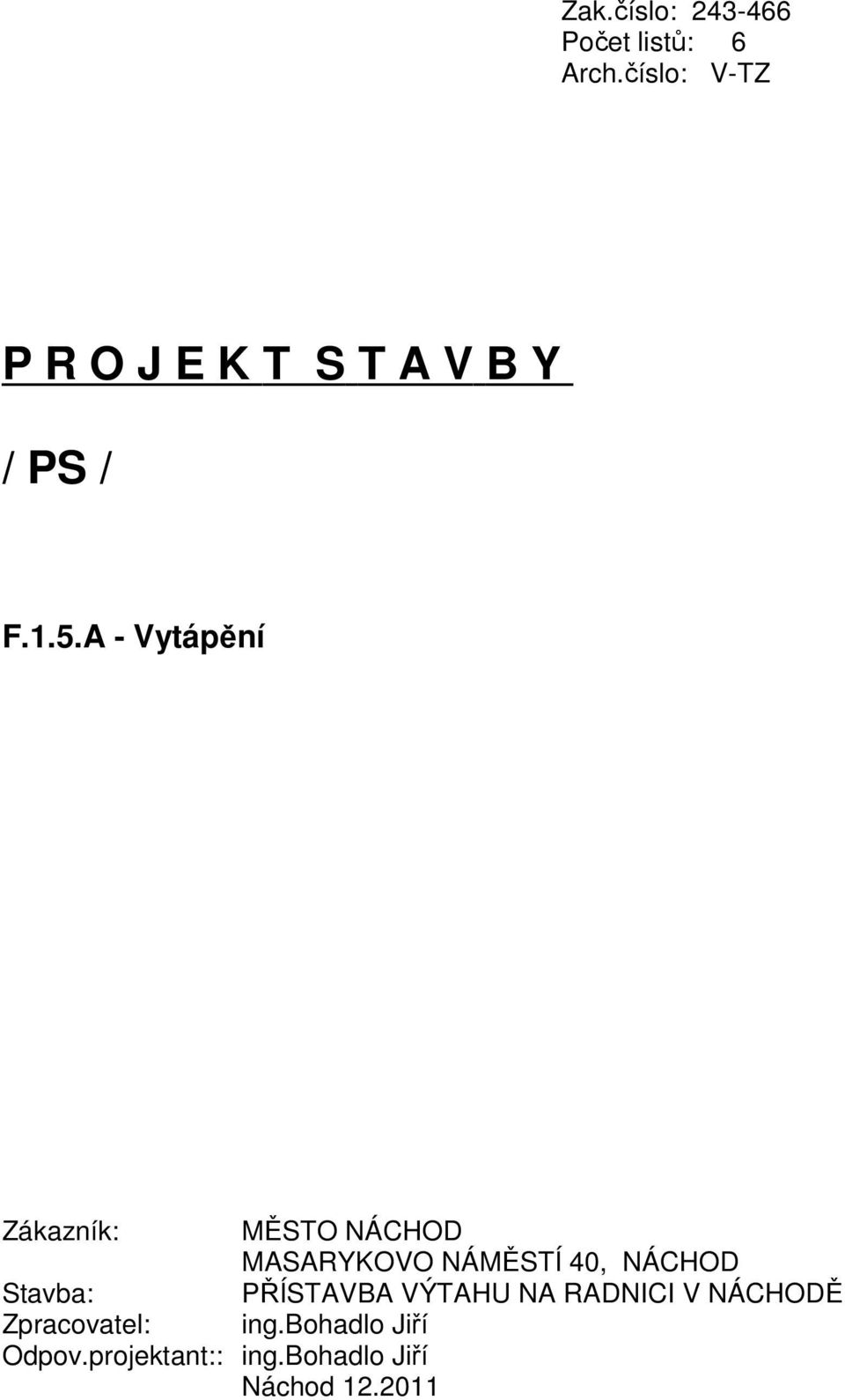

1 Zak.číslo: Počet listů: 6 Arch.číslo: V-TZ P R O J E K T S T A V B Y / PS / F.1.5.A - Vytápění Zákazník: MĚSTO NÁCHOD MASARYKOVO NÁMĚSTÍ 40, NÁCHOD Stavba: PŘÍSTAVBA VÝTAHU NA RADNICI V NÁCHODĚ Zpracovatel: ing.bohadlo Jiří Odpov.projektant:: ing.bohadlo Jiří Náchod

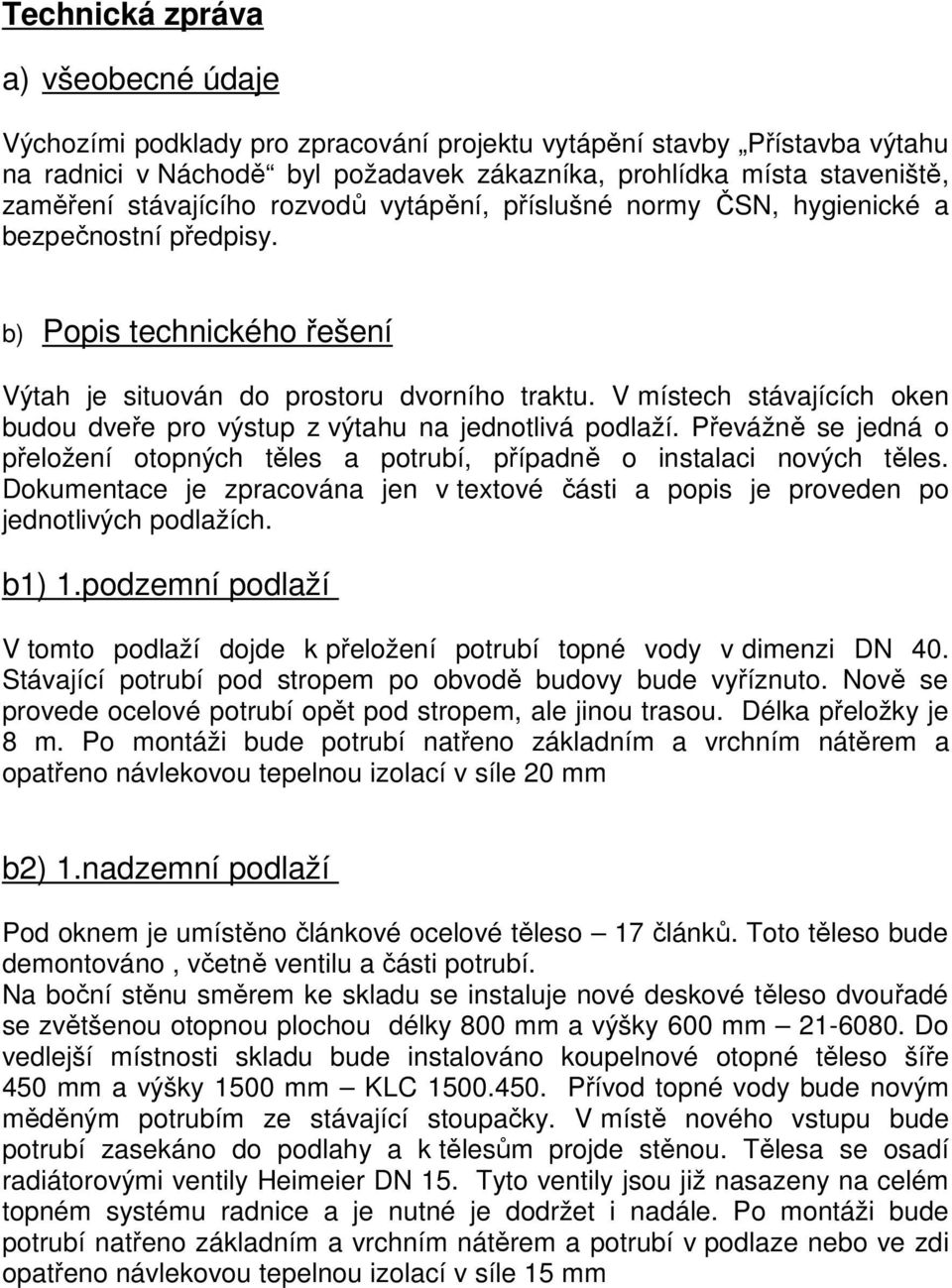

2 Technická zpráva a) všeobecné údaje Výchozími podklady pro zpracování projektu vytápění stavby Přístavba výtahu na radnici v Náchodě byl požadavek zákazníka, prohlídka místa staveniště, zaměření stávajícího rozvodů vytápění, příslušné normy ČSN, hygienické a bezpečnostní předpisy. b) Popis technického řešení Výtah je situován do prostoru dvorního traktu. V místech stávajících oken budou dveře pro výstup z výtahu na jednotlivá podlaží. Převážně se jedná o přeložení otopných těles a potrubí, případně o instalaci nových těles. Dokumentace je zpracována jen v textové části a popis je proveden po jednotlivých podlažích. b1) 1.podzemní podlaží V tomto podlaží dojde k přeložení potrubí topné vody v dimenzi DN 40. Stávající potrubí pod stropem po obvodě budovy bude vyříznuto. Nově se provede ocelové potrubí opět pod stropem, ale jinou trasou. Délka přeložky je 8 m. Po montáži bude potrubí natřeno základním a vrchním nátěrem a opatřeno návlekovou tepelnou izolací v síle 20 mm b2) 1.nadzemní podlaží Pod oknem je umístěno článkové ocelové těleso 17 článků. Toto těleso bude demontováno, včetně ventilu a části potrubí. Na boční stěnu směrem ke skladu se instaluje nové deskové těleso dvouřadé se zvětšenou otopnou plochou délky 800 mm a výšky 600 mm Do vedlejší místnosti skladu bude instalováno koupelnové otopné těleso šíře 450 mm a výšky 1500 mm KLC Přívod topné vody bude novým měděným potrubím ze stávající stoupačky. V místě nového vstupu bude potrubí zasekáno do podlahy a k tělesům projde stěnou. Tělesa se osadí radiátorovými ventily Heimeier DN 15. Tyto ventily jsou již nasazeny na celém topném systému radnice a je nutné je dodržet i nadále. Po montáži bude potrubí natřeno základním a vrchním nátěrem a potrubí v podlaze nebo ve zdi opatřeno návlekovou tepelnou izolací v síle 15 mm

V místech stávajících oken budou dveře pro výstup z výtahu na jednotlivá podlaží. Převážně se jedná o přeložení otopných těles a potrubí, případně o instalaci nových těles.

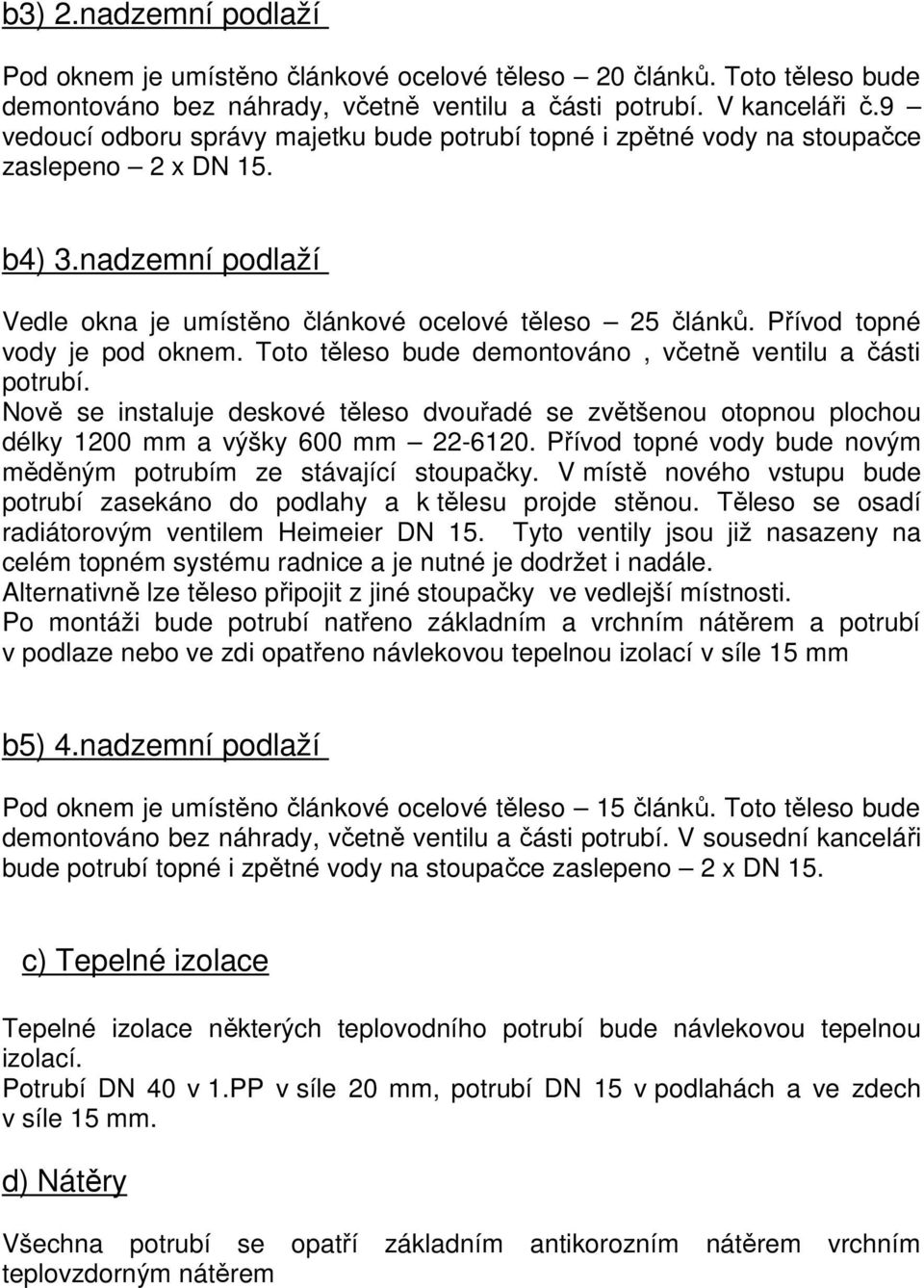

3 b3) 2.nadzemní podlaží Pod oknem je umístěno článkové ocelové těleso 20 článků. Toto těleso bude demontováno bez náhrady, včetně ventilu a části potrubí. V kanceláři č.9 vedoucí odboru správy majetku bude potrubí topné i zpětné vody na stoupačce zaslepeno 2 x DN 15. b4) 3.nadzemní podlaží Vedle okna je umístěno článkové ocelové těleso 25 článků. Přívod topné vody je pod oknem. Toto těleso bude demontováno, včetně ventilu a části potrubí. Nově se instaluje deskové těleso dvouřadé se zvětšenou otopnou plochou délky 1200 mm a výšky 600 mm Přívod topné vody bude novým měděným potrubím ze stávající stoupačky. V místě nového vstupu bude potrubí zasekáno do podlahy a k tělesu projde stěnou. Těleso se osadí radiátorovým ventilem Heimeier DN 15. Tyto ventily jsou již nasazeny na celém topném systému radnice a je nutné je dodržet i nadále. Alternativně lze těleso připojit z jiné stoupačky ve vedlejší místnosti. Po montáži bude potrubí natřeno základním a vrchním nátěrem a potrubí v podlaze nebo ve zdi opatřeno návlekovou tepelnou izolací v síle 15 mm b5) 4.nadzemní podlaží Pod oknem je umístěno článkové ocelové těleso 15 článků. Toto těleso bude demontováno bez náhrady, včetně ventilu a části potrubí. V sousední kanceláři bude potrubí topné i zpětné vody na stoupačce zaslepeno 2 x DN 15. c) Tepelné izolace Tepelné izolace některých teplovodního potrubí bude návlekovou tepelnou izolací. Potrubí DN 40 v 1.PP v síle 20 mm, potrubí DN 15 v podlahách a ve zdech v síle 15 mm. d) Nátěry Všechna potrubí se opatří základním antikorozním nátěrem vrchním teplovzdorným nátěrem

Přívod topné vody je pod oknem. Toto těleso bude demontováno, včetně ventilu a části potrubí.

4 e) Stavební přípomoce Pro zasekání některých potrubí do podlahy a stěny je uvažováno s drobnými stavebními přípomocemi v délce cca 24 h. f) Výpis matriálu Přístavba výtahu na radnici v Náchodě F.1.5.A - Vytápění Vypracoval: ING.BOHADLO JIŘÍ Pos.č. popis výkonu m.j. množství jedn. cena Cena Rekapitulace nákladů Armatury Potrubí Otopná tělesa Nátěry Demontáže Topná zkouška, zaregulování Stavební přípomoce F.1.5.A -Vytápění celkem - bez DPH DPH % 20,00 F.1.5.A - Vytápění celkem s DPH

12.11 Pos.č. popis výkonu m.j. množství jedn.

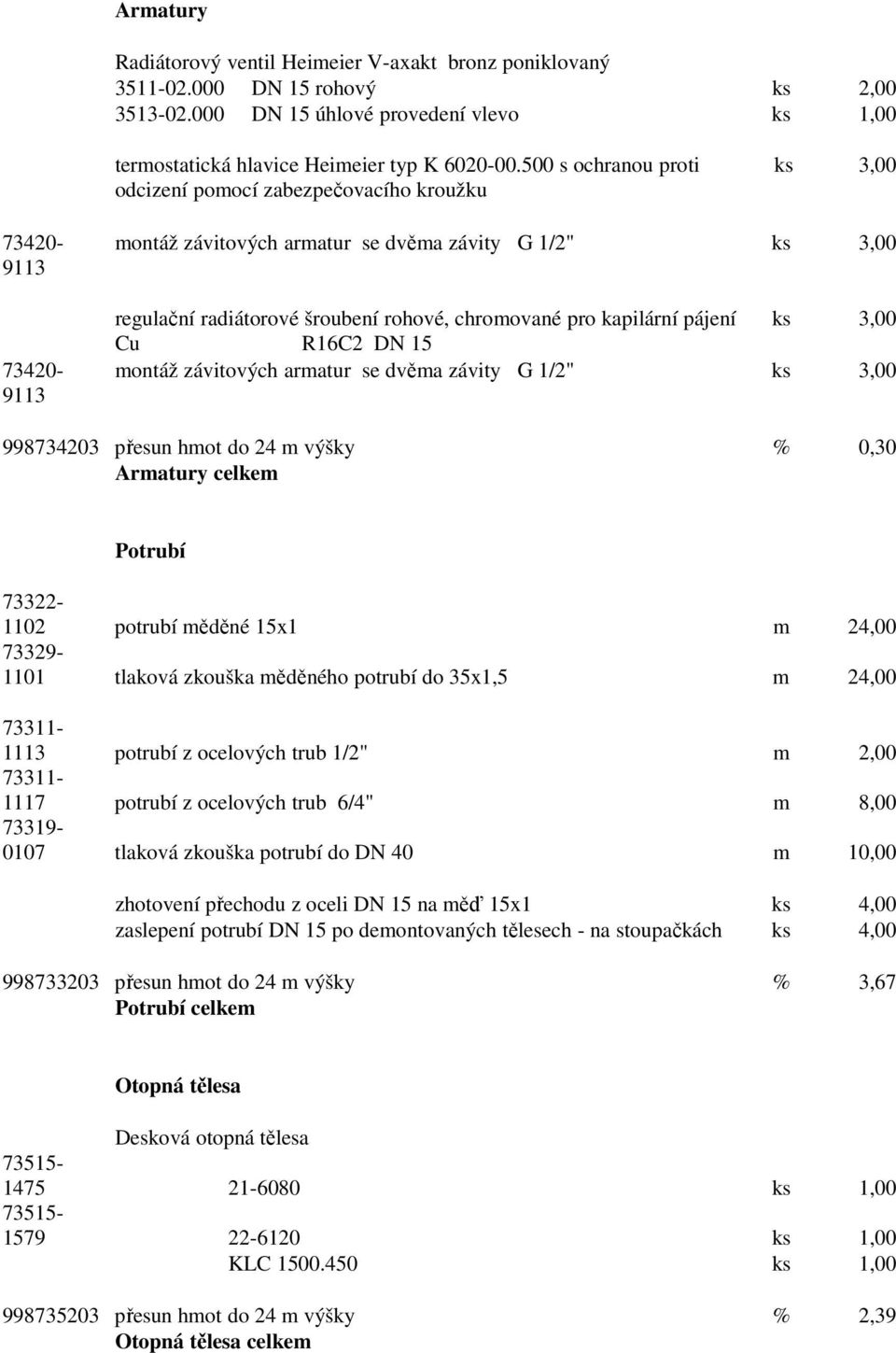

5 Armatury Radiátorový ventil Heimeier V-axakt bronz poniklovaný DN 15 rohový ks 2, DN 15 úhlové provedení vlevo ks 1,00 termostatická hlavice Heimeier typ K s ochranou proti odcizení pomocí zabezpečovacího kroužku ks 3, montáž závitových armatur se dvěma závity G 1/2" ks 3,00 regulační radiátorové šroubení rohové, chromované pro kapilární pájení ks 3,00 Cu R16C2 DN 15 montáž závitových armatur se dvěma závity G 1/2" ks 3, přesun hmot do 24 m výšky % 0,30 Armatury celkem Potrubí potrubí měděné 15x1 m 24, tlaková zkouška měděného potrubí do 35x1,5 m 24, potrubí z ocelových trub 1/2" m 2, potrubí z ocelových trub 6/4" m 8, tlaková zkouška potrubí do DN 40 m 10,00 zhotovení přechodu z oceli DN 15 na měď 15x1 ks 4,00 zaslepení potrubí DN 15 po demontovaných tělesech - na stoupačkách ks 4, přesun hmot do 24 m výšky % 3,67 Potrubí celkem Otopná tělesa Desková otopná tělesa ks 1, ks 1,00 KLC ks 1, přesun hmot do 24 m výšky % 2,39 Otopná tělesa celkem

pro kapilární pájení ks 3,00 Cu R16C2 DN 15 montáž závitových armatur se dvěma závity G 1/2" ks 3,00 998734203 přesun hmot do 24 m výšky % 0,30 Armatury celkem Potrubí 73322-1102 potrubí měděné 15x1

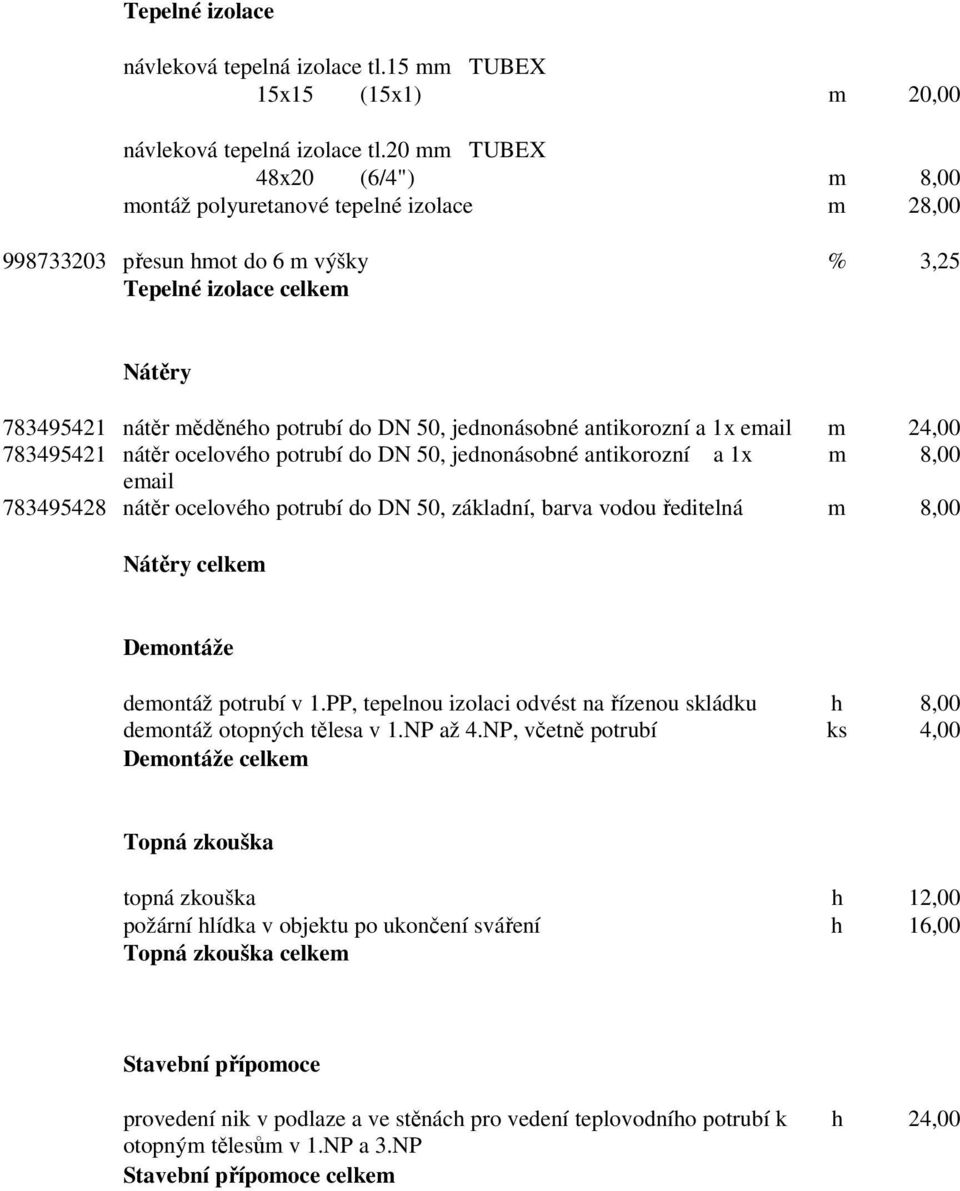

6 Tepelné izolace návleková tepelná izolace tl.15 mm TUBEX 15x15 (15x1) m 20,00 návleková tepelná izolace tl.20 mm TUBEX 48x20 (6/4") m 8,00 montáž polyuretanové tepelné izolace m 28, přesun hmot do 6 m výšky % 3,25 Tepelné izolace celkem Nátěry nátěr měděného potrubí do DN 50, jednonásobné antikorozní a 1x m 24, nátěr ocelového potrubí do DN 50, jednonásobné antikorozní a 1x m 8, nátěr ocelového potrubí do DN 50, základní, barva vodou ředitelná m 8,00 Nátěry celkem Demontáže demontáž potrubí v 1.PP, tepelnou izolaci odvést na řízenou skládku h 8,00 demontáž otopných tělesa v 1.NP až 4.NP, včetně potrubí ks 4,00 Demontáže celkem Topná zkouška topná zkouška h 12,00 požární hlídka v objektu po ukončení sváření h 16,00 Topná zkouška celkem Stavební přípomoce provedení nik v podlaze a ve stěnách pro vedení teplovodního potrubí k otopným tělesům v 1.NP a 3.NP Stavební přípomoce celkem h 24,00

jednonásobné antikorozní a 1x email m 24,00 783495421 nátěr ocelového potrubí do DN 50, jednonásobné antikorozní a 1x m 8,00 email 783495428 nátěr ocelového potrubí do DN 50, základní, barva vodou
