K L J O. ± = 206,50 m.n.m.
|
|
- Miloslav Matějka
- před 8 lety
- Počet zobrazení:
Transkript

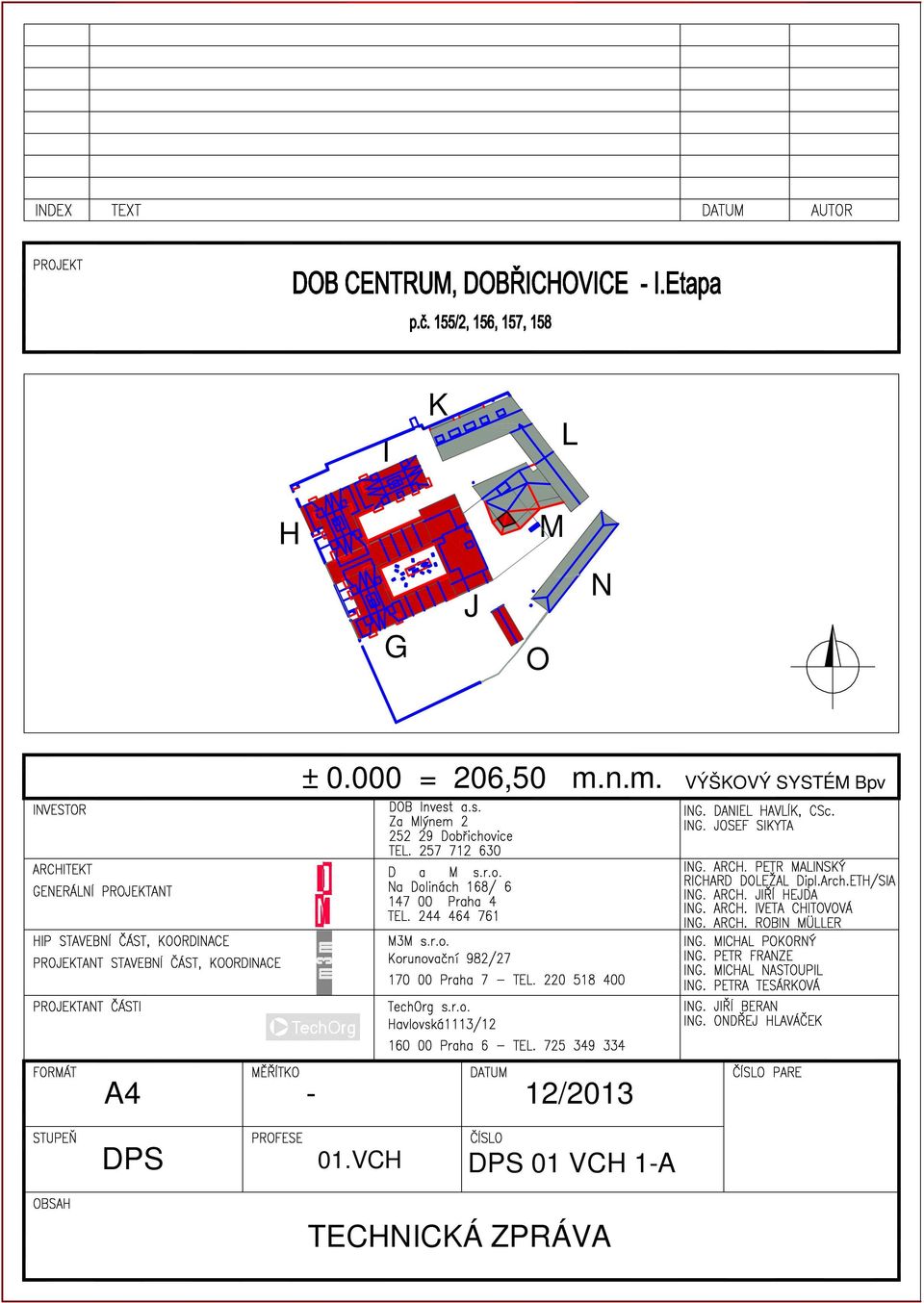

1 I K L H M G J O N ± = 206,50 m.n.m. VÝŠKOVÝ SYSTÉM Bpv A4 DPS - 01.VCH 12/2013 DPS 01 VCH 1-A TECHNICKÁ ZPRÁVA
2
3 "DOB CENTRUM" DOBŘICHOVICE Strana :1 "DOB CENTRUM" DOBŘICHOVICE PROJEKT PRO PROVEDENÍ STAVBY část vytápění / chlazení TECHNICKÁ ZPRÁVA Datum: prosinec / 2013 Vypracoval: Ing. Jiří Beran Zodp. projektant: Ing. Ondřej Hlaváček
4 "DOB CENTRUM" DOBŘICHOVICE Strana :2 Obsah 1 Úvod 3 2 Popis objektu 4 3 Klimatické podmínky 4 4 Vnitřní výpočtové údaje 4 5 Tepelné ZTRÁTY / ZISKY 5 6 Zdroj tepla a otopná soustava 5 7 Úprava vody a doplňování 6 8 Koncové prvky otopné soustavy 6 9 Potrubí a armatury 7 10 Izolace a nátěry 7 11 Bezpečnost a hygiena 8 12 Proplach a provozní zkoušky 8 13 Opatření vlivu stavby na životní prostředí 8 14 Energetické nároky 8 15 Prostupy požárně dělícími konstrukcemi 8 16 Požadavky na navazující profese Stavba Silnoproud Zdravotechnika MaR 9 17 Závěr 9 Tabulka rozdělovačů Tabulka zařízení Seznam příloh PD: Příloha č.1 Technická zpráva DPS 01 VCH 1 - A Příloha č.2 Půdorys 1.PP Objekt G DPS 01 VCH A Příloha č.3 Půdorys 1.PP Objekt J DPS 01 VCH 102 A Příloha č.4 Půdorys 1.PP Objekt O DPS 01 VCH 103 A Příloha č.5 Půdorys 1.NP Objekt G DPS 01 VCH 104 A Příloha č.6 Půdorys 1.NP Objekt H DPS 01 VCH 105 A Příloha č.7 Půdorys 1.NP Objekt I DPS 01 VCH 106 A Příloha č.8 Půdorys 1.NP Objekt J,O DPS 01 VCH 107 A Příloha č.9 Půdorys 2.NP Objekt G,H,I,J DPS 01 VCH 108 A Příloha č.10 Půdorys 3.NP Objekt G,H,I,J DPS 01 VCH 109 A Příloha č.11 Půdorys 4.NP Objekt G,H,I,J DPS 01 VCH 110 A Příloha č.12 Půdorys střechy Objekt G,H,I DPS 01 VCH 111 A Příloha č.13 Schéma otopné soustavy - objekt G,H,I DPS 01 VCH 112 A Příloha č.14 Výkaz výměr DPS 01 VCH 201 A

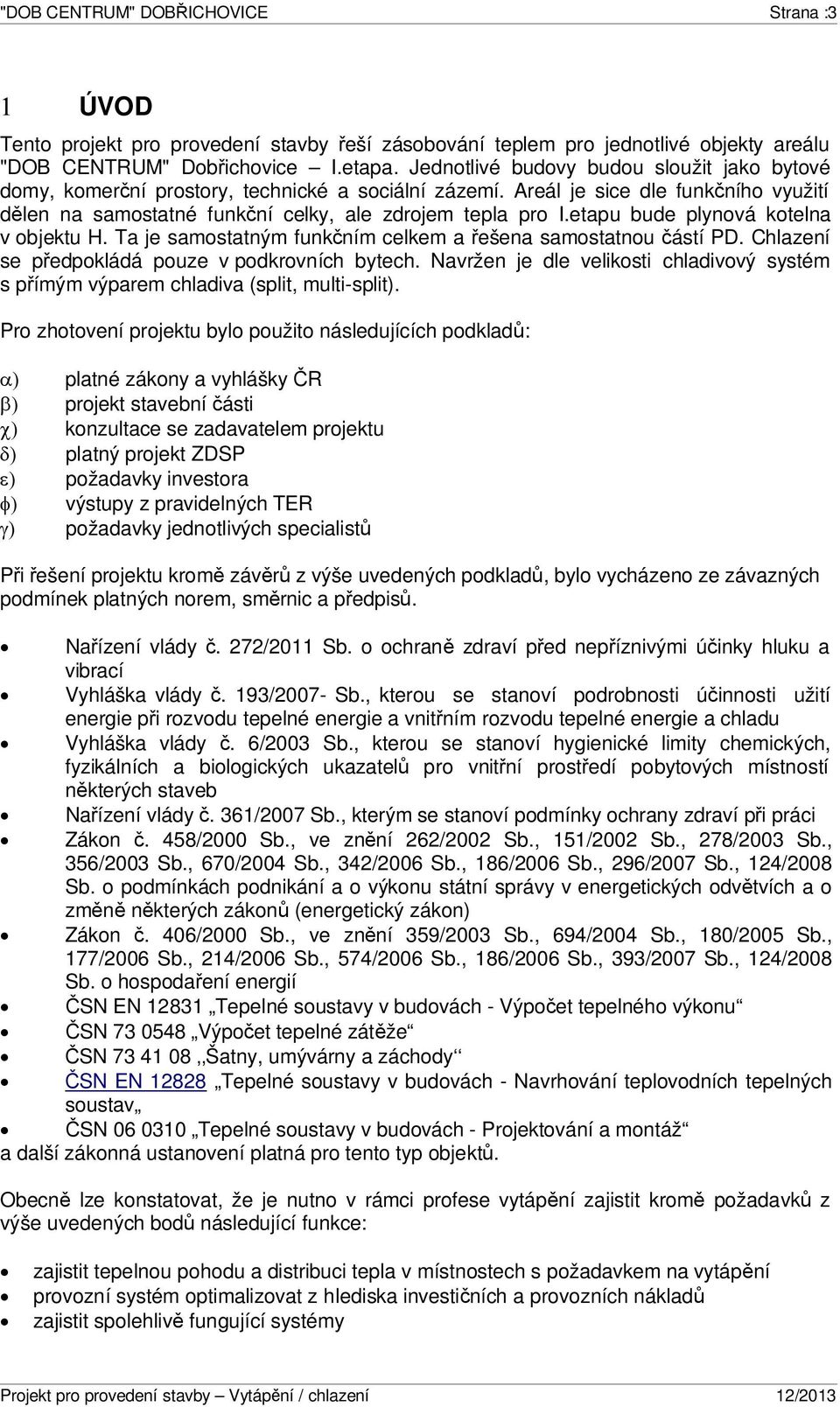

5 "DOB CENTRUM" DOBŘICHOVICE Strana :3 1 ÚVOD Tento projekt pro provedení stavby řeší zásobování teplem pro jednotlivé objekty areálu "DOB CENTRUM" Dobřichovice I.etapa. Jednotlivé budovy budou sloužit jako bytové domy, komerční prostory, technické a sociální zázemí. Areál je sice dle funkčního využití dělen na samostatné funkční celky, ale zdrojem tepla pro I.etapu bude plynová kotelna v objektu H. Ta je samostatným funkčním celkem a řešena samostatnou částí PD. Chlazení se předpokládá pouze v podkrovních bytech. Navržen je dle velikosti chladivový systém s přímým výparem chladiva (split, multi-split). Pro zhotovení projektu bylo použito následujících podkladů: a) platné zákony a vyhlášky ČR b) projekt stavební části c) konzultace se zadavatelem projektu d) platný projekt ZDSP e) požadavky investora f) výstupy z pravidelných TER g) požadavky jednotlivých specialistů Při řešení projektu kromě závěrů z výše uvedených podkladů, bylo vycházeno ze závazných podmínek platných norem, směrnic a předpisů. Nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací Vyhláška vlády č. 193/2007- Sb., kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu Vyhláška vlády č. 6/2003 Sb., kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci Zákon č. 458/2000 Sb., ve znění 262/2002 Sb., 151/2002 Sb., 278/2003 Sb., 356/2003 Sb., 670/2004 Sb., 342/2006 Sb., 186/2006 Sb., 296/2007 Sb., 124/2008 Sb. o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon) Zákon č. 406/2000 Sb., ve znění 359/2003 Sb., 694/2004 Sb., 180/2005 Sb., 177/2006 Sb., 214/2006 Sb., 574/2006 Sb., 186/2006 Sb., 393/2007 Sb., 124/2008 Sb. o hospodaření energií ČSN EN Tepelné soustavy v budovách - Výpočet tepelného výkonu ČSN Výpočet tepelné zátěže ČSN Šatny, umývárny a záchody ČSN EN Tepelné soustavy v budovách - Navrhování teplovodních tepelných soustav ČSN Tepelné soustavy v budovách - Projektování a montáž a další zákonná ustanovení platná pro tento typ objektů. Obecně lze konstatovat, že je nutno v rámci profese vytápění zajistit kromě požadavků z výše uvedených bodů následující funkce: zajistit tepelnou pohodu a distribuci tepla v místnostech s požadavkem na vytápění provozní systém optimalizovat z hlediska investičních a provozních nákladů zajistit spolehlivě fungující systémy

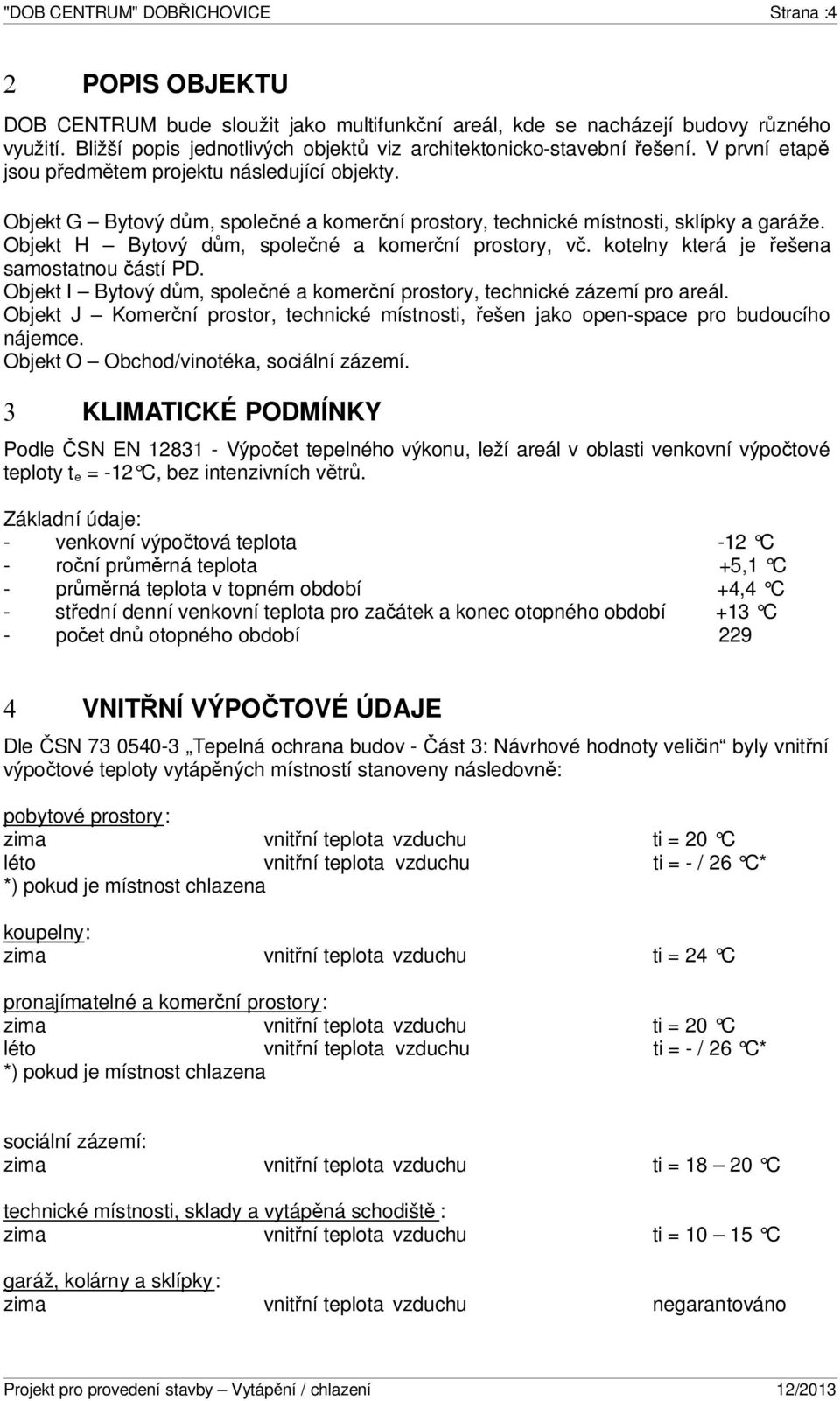

6 "DOB CENTRUM" DOBŘICHOVICE Strana :4 2 POPIS OBJEKTU DOB CENTRUM bude sloužit jako multifunkční areál, kde se nacházejí budovy různého využití. Bližší popis jednotlivých objektů viz architektonicko-stavební řešení. V první etapě jsou předmětem projektu následující objekty. Objekt G Bytový dům, společné a komerční prostory, technické místnosti, sklípky a garáže. Objekt H Bytový dům, společné a komerční prostory, vč. kotelny která je řešena samostatnou částí PD. Objekt I Bytový dům, společné a komerční prostory, technické zázemí pro areál. Objekt J Komerční prostor, technické místnosti, řešen jako open-space pro budoucího nájemce. Objekt O Obchod/vinotéka, sociální zázemí. 3 KLIMATICKÉ PODMÍNKY Podle ČSN EN Výpočet tepelného výkonu, leží areál v oblasti venkovní výpočtové teploty t e = -12 C, bez intenzivních větrů. Základní údaje: - venkovní výpočtová teplota -12 C - roční průměrná teplota +5,1 C - průměrná teplota v topném období +4,4 C - střední denní venkovní teplota pro začátek a konec otopného období +13 C - počet dnů otopného období VNITŘNÍ VÝPOČTOVÉ ÚDAJE Dle ČSN Tepelná ochrana budov - Část 3: Návrhové hodnoty veličin byly vnitřní výpočtové teploty vytápěných místností stanoveny následovně: pobytové prostory: zima vnitřní teplota vzduchu ti = 20 C léto vnitřní teplota vzduchu ti = - / 26 C* *) pokud je místnost chlazena koupelny: zima vnitřní teplota vzduchu ti = 24 C pronajímatelné a komerční prostory: zima vnitřní teplota vzduchu ti = 20 C léto vnitřní teplota vzduchu ti = - / 26 C* *) pokud je místnost chlazena sociální zázemí: zima vnitřní teplota vzduchu ti = C technické místnosti, sklady a vytápěná schodiště : zima vnitřní teplota vzduchu ti = C garáž, kolárny a sklípky: zima vnitřní teplota vzduchu negarantováno
7 "DOB CENTRUM" DOBŘICHOVICE Strana :5 5 TEPELNÉ ZTRÁTY / ZISKY ZTRÁTY: Tepelné ztráty byly vypočteny dle ČSN EN Výpočet tepelného výkonu, pro klimatické hodnoty viz kapitola 3. Tepelné ztráty jednotlivých místností viz příloha TZ - Výpočet tepelných ztrát a zisků. Celková tepelná ztráta objektu G,H, I: 240,0 kw Celková tepelná ztráta objektu J: 84,5 kw Celková tepelná ztráta objektu O: 6,5 kw ZISKY: Tepelné zisky (dle ČSN ) řeší pouze určité části objektů a jejich výpočet je uveden v příloze TZ - Výpočet tepelných ztrát a zisků. 6 ZDROJ TEPLA A OTOPNÁ SOUSTAVA zdroj Zdrojem tepla je společná plynová kotelna (G, H, I a J) v místnosti H1.T.03; kotelna je řešena samostatnou částí PD. Pro I.etapu bude v kotelně instalován plynový kotel o výkonu 500 kw. Výkon kotelny je dostačující pro všechny napojené objekty. Otopná soustava objektů začíná na hranici kotelny uzavírací armaturou. V kotelně je pro každý objekt počítáno se samostatnou topnou větví (G,H,I,J) a topnou větví pro nájemní (komerční) jednotky objektů G,H vč. příslušných vzduchotechnických ohřívačů. V I.etapě je tedy připraveno k dopojení na rozdělovač 5 topných větví. Každá z větví bude ekvitermě regulována, výpočtový teplotní spád pro otopnou soustavu je 70 / 55 C. objekt H, I vytápění Větve vytápění napojují trasou pod stropem 1.NP přímo jednotlivé nájemní jednotky a hlavní stoupačku do ostatních pater. Každá přípojka nájemní jednotky nebo odbočka z patrového rozdělovače bude osazena vyvažovací a uzavírací armaturou. Zároveň je na přípojce bytu vždy osazen zónový regulační ventil s pohonem (230 V). Ventil vč. pohonu je dodávkou UT. Slouží pro regulaci týdenním termostatem umístěným v ref. místnosti bytu. Termostat vč. prokabelování je dodávkou MaR. Všechny pobytové místnosti v H, I vytápěny registry v parapetech pod okny a francouzskými dveřmi na balkóny v kombinaci s deskovými OT; v koupelnách použity teplovodní žebříky v kombinaci s elektrickým podlahovým vytápěním. V referenční místnosti bytu bude umístěn termostat a na přívodu do bytové jednotky bude zónový ventil s pohonem pro individuelní regulaci bytů, v ostatních místnostech budou termostatické hlavice; chlazení samostatné multisplit jednotky pro byty v nejvyšším patře 4.NP (pozice na ohrádkách na střeše); objekt G vytápění Větve vytápění napojujeme objekt G trasou instalačním kanálem do 1.PP (garáže). Z garáže jsou napojeny jednotlivé nájemní jednotky a stoupačky. Každá přípojka nájemní jednotky nebo odbočka z patrového rozdělovače bude osazena vyvažovací a uzavírací armaturou. Zároveň je na přípojce bytu vždy osazen zónový regulační ventil s pohonem (230 V). Ventil vč. pohonu je dodávkou UT. Slouží pro regulaci týdenním termostatem umístěným v ref. místnosti bytu. Termostat vč. prokabelování je dodávkou MaR. Všechny pobytové místnosti v H, I vytápěny registry v parapetech pod okny a francouzskými dveřmi na balkóny v kombinaci s deskovými OT; v koupelnách použity teplovodní žebříky v kombinaci s elektrickým podlahovým vytápěním. V referenční místnosti bytu bude umístěn termostat a na přívodu do bytové jednotky bude zónový ventil s pohonem pro individuelní regulaci bytů, v ostatních místnostech budou termostatické hlavice;
8 "DOB CENTRUM" DOBŘICHOVICE Strana :6 chlazení samostatné multisplit jednotky pro byty v nejvyšším patře 4.NP (pozice na ohrádkách na střeše); nájemní jednotky - objekt H,G vytápění Větve vytápění napojujeme nájemní jednotky trasou instalačním kanálem do 1.PP (garáže) nebo přímo podhledem v objektu H. Z garáže jsou napojeny jednotlivé nájemní jednotky. Každá přípojka nájemní jednotky bude osazena vyvažovací a uzavírací armaturou. Pobytové místnosti v nájemních jednotkách vytápěny registry v parapetech pod okny a francouzskými dveřmi, PDL konvektory v kombinaci s deskovými OT. Část tepelných ztrát pro větrání je kryta VZT jednotkami s dohřevem. Na OT budou osazeny termostatické hlavice; chlazení není požadováno; objekt J vytápění pro objekt bude v I.etapě připravena topná větev (trasa DN65 instalačním kanálem až do objektu J), která bude zakončena v garáži na hranici objektu J. V další etapě bude dopojeno do rozdělovací stanice dle budoucích dispozic. Na společném schodišti bude realizována nezbytná příprava pro napojení těles, aby se v další etapě napojilo OT a nemusely se na schodišti provádět stavební úpravy. Tělesa se osadí až vrámci finalizace objektu J v další etapě. objekt O vytápění elektrické PDL vytápění + přímotopná tělesa v zázemí; chlazení na přání investora použita konvenční chladicí split jednotka s minimální vnitřní teplotou 18 C; umístění na štítové zdi objektu O; ELE: viz příloha Tabulka zařízení; 7 ÚPRAVA VODY A DOPLŇOVÁNÍ Pro plnění systému a jeho doplňování je uvažována voda z vodovodního řadu doplňovaná pomocí doplňovacího automatu. Doplňovací voda bude dle rozboru v místě instalace upravena inhibitory koroze v úpravně (dle parametrů výrobce kotlů a zařízení), aby byla zajištěna dlouhá životnost a spolehlivost OS. V kotelně je uvažováno s automatickým expanzním, odplyňovacím a doplňovacím automatem. dle rozboru v místě instalace upravena inhibitory koroze (dle parametrů výrobce kotlů a zařízení), aby byla zajištěna dlouhá životnost a spolehlivost OS. Vše součástí PD kotelny. 8 KONCOVÉ PRVKY OTOPNÉ SOUSTAVY Napojení ohřívačů VZT jednotek Pro VZT bude rozváděna voda o výpočtovém viz schéma. U každé VZT jednotky bude umístěna regulační souprava s oběhovým čerpadlem a regulačním ventilem s pohonem (dod. VZT) pro kvalitativní regulaci otopné vody v závislosti na teplotě výstupního vzduchu. Regulace dodávka VZT. Desková nebo trubková otopná tělesa a konvektory Pro otopná tělesa bude rozváděna otopná voda dle výpočtového spádu (viz výkresy). Každé otopné těleso bude na přívodu opatřeno přímým termostatickým ventilem a na zpátečce uzavíracím šroubením s možností regulace. Všechna otopná tělesa budou vybavena termostatickou hlavicí s výjimkou OT v místnostech kde je umístěn bytový termostat. Podlahové vytápění

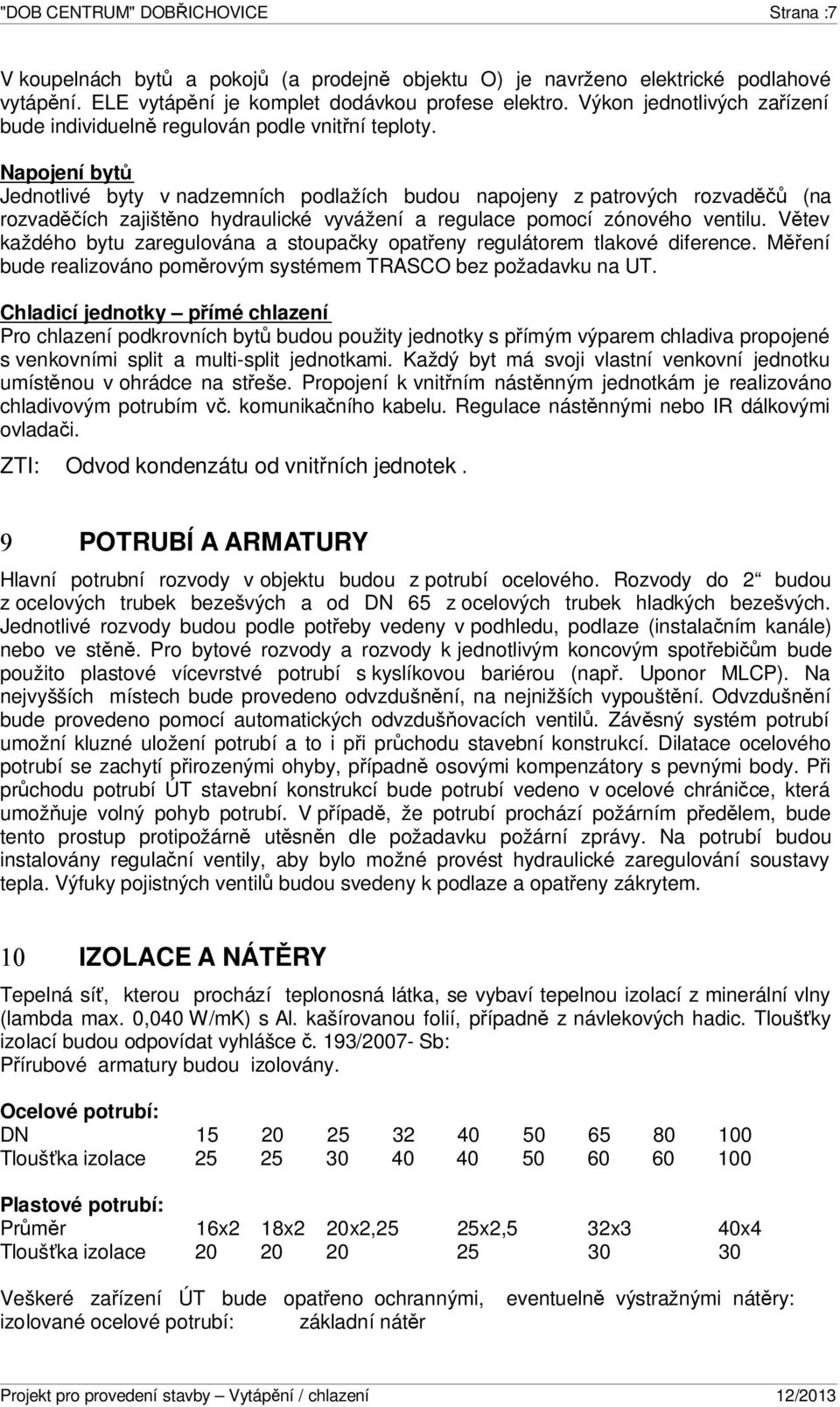

9 "DOB CENTRUM" DOBŘICHOVICE Strana :7 V koupelnách bytů a pokojů (a prodejně objektu O) je navrženo elektrické podlahové vytápění. ELE vytápění je komplet dodávkou profese elektro. Výkon jednotlivých zařízení bude individuelně regulován podle vnitřní teploty. Napojení bytů Jednotlivé byty v nadzemních podlažích budou napojeny z patrových rozvaděčů (na rozvaděčích zajištěno hydraulické vyvážení a regulace pomocí zónového ventilu. Větev každého bytu zaregulována a stoupačky opatřeny regulátorem tlakové diference. Měření bude realizováno poměrovým systémem TRASCO bez požadavku na UT. Chladicí jednotky přímé chlazení Pro chlazení podkrovních bytů budou použity jednotky s přímým výparem chladiva propojené s venkovními split a multi-split jednotkami. Každý byt má svoji vlastní venkovní jednotku umístěnou v ohrádce na střeše. Propojení k vnitřním nástěnným jednotkám je realizováno chladivovým potrubím vč. komunikačního kabelu. Regulace nástěnnými nebo IR dálkovými ovladači. ZTI: Odvod kondenzátu od vnitřních jednotek. 9 POTRUBÍ A ARMATURY Hlavní potrubní rozvody v objektu budou z potrubí ocelového. Rozvody do 2 budou z ocelových trubek bezešvých a od DN 65 z ocelových trubek hladkých bezešvých. Jednotlivé rozvody budou podle potřeby vedeny v podhledu, podlaze (instalačním kanále) nebo ve stěně. Pro bytové rozvody a rozvody k jednotlivým koncovým spotřebičům bude použito plastové vícevrstvé potrubí s kyslíkovou bariérou (např. Uponor MLCP). Na nejvyšších místech bude provedeno odvzdušnění, na nejnižších vypouštění. Odvzdušnění bude provedeno pomocí automatických odvzdušňovacích ventilů. Závěsný systém potrubí umožní kluzné uložení potrubí a to i při průchodu stavební konstrukcí. Dilatace ocelového potrubí se zachytí přirozenými ohyby, případně osovými kompenzátory s pevnými body. Při průchodu potrubí ÚT stavební konstrukcí bude potrubí vedeno v ocelové chráničce, která umožňuje volný pohyb potrubí. V případě, že potrubí prochází požárním předělem, bude tento prostup protipožárně utěsněn dle požadavku požární zprávy. Na potrubí budou instalovány regulační ventily, aby bylo možné provést hydraulické zaregulování soustavy tepla. Výfuky pojistných ventilů budou svedeny k podlaze a opatřeny zákrytem. 10 IZOLACE A NÁTĚRY Tepelná síť, kterou prochází teplonosná látka, se vybaví tepelnou izolací z minerální vlny (lambda max. 0,040 W/mK) s Al. kašírovanou folií, případně z návlekových hadic. Tloušťky izolací budou odpovídat vyhlášce č. 193/2007- Sb: Přírubové armatury budou izolovány. Ocelové potrubí: DN Tloušťka izolace Plastové potrubí: Průměr 16x2 18x2 20x2,25 25x2,5 32x3 40x4 Tloušťka izolace Veškeré zařízení ÚT bude opatřeno ochrannými, izolované ocelové potrubí: základní nátěr eventuelně výstražnými nátěry:

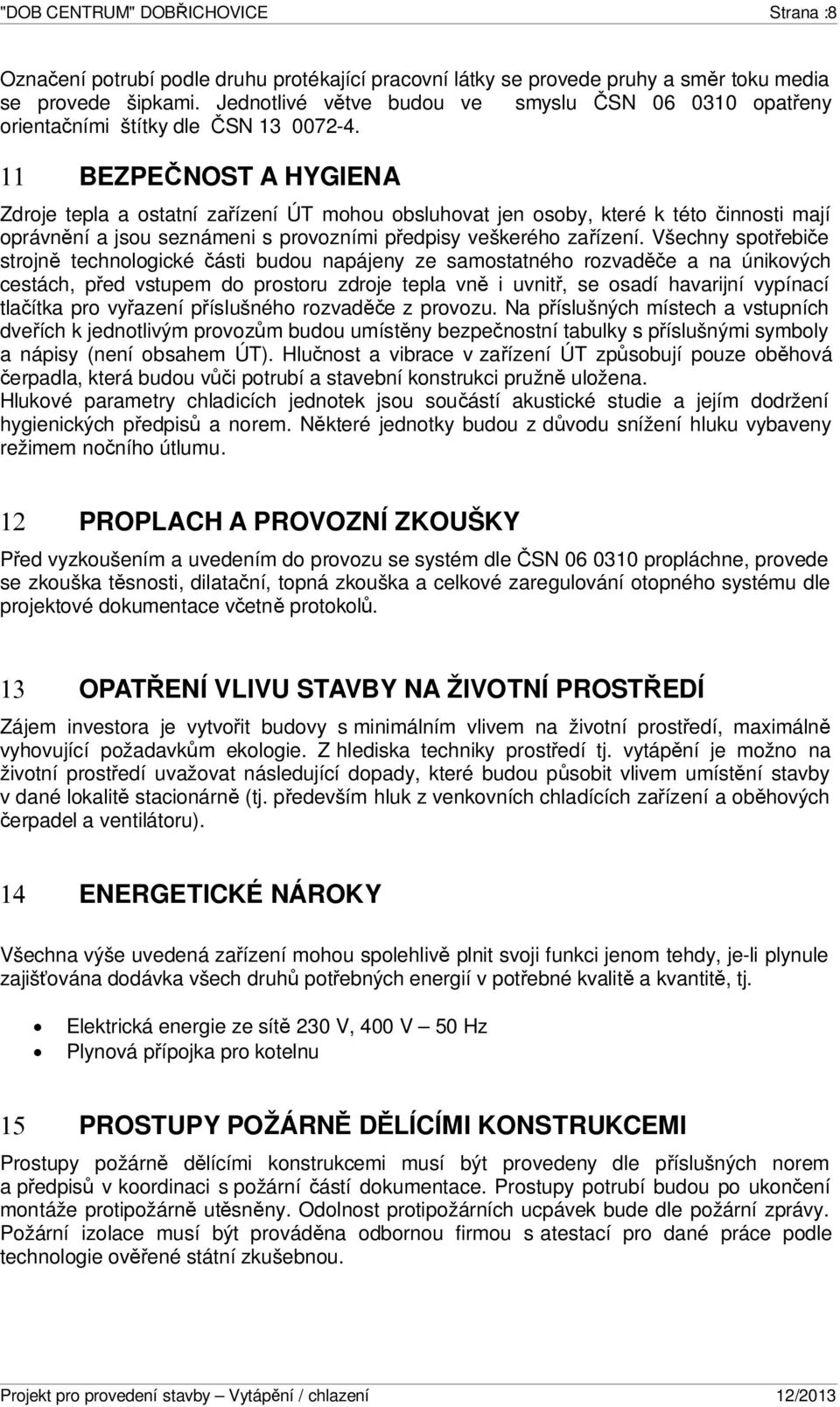

10 "DOB CENTRUM" DOBŘICHOVICE Strana :8 Označení potrubí podle druhu protékající pracovní látky se provede pruhy a směr toku media se provede šipkami. Jednotlivé větve budou ve smyslu ČSN opatřeny orientačními štítky dle ČSN BEZPEČNOST A HYGIENA Zdroje tepla a ostatní zařízení ÚT mohou obsluhovat jen osoby, které k této činnosti mají oprávnění a jsou seznámeni s provozními předpisy veškerého zařízení. Všechny spotřebiče strojně technologické části budou napájeny ze samostatného rozvaděče a na únikových cestách, před vstupem do prostoru zdroje tepla vně i uvnitř, se osadí havarijní vypínací tlačítka pro vyřazení příslušného rozvaděče z provozu. Na příslušných místech a vstupních dveřích k jednotlivým provozům budou umístěny bezpečnostní tabulky s příslušnými symboly a nápisy (není obsahem ÚT). Hlučnost a vibrace v zařízení ÚT způsobují pouze oběhová čerpadla, která budou vůči potrubí a stavební konstrukci pružně uložena. Hlukové parametry chladicích jednotek jsou součástí akustické studie a jejím dodržení hygienických předpisů a norem. Některé jednotky budou z důvodu snížení hluku vybaveny režimem nočního útlumu. 12 PROPLACH A PROVOZNÍ ZKOUŠKY Před vyzkoušením a uvedením do provozu se systém dle ČSN propláchne, provede se zkouška těsnosti, dilatační, topná zkouška a celkové zaregulování otopného systému dle projektové dokumentace včetně protokolů. 13 OPATŘENÍ VLIVU STAVBY NA ŽIVOTNÍ PROSTŘEDÍ Zájem investora je vytvořit budovy s minimálním vlivem na životní prostředí, maximálně vyhovující požadavkům ekologie. Z hlediska techniky prostředí tj. vytápění je možno na životní prostředí uvažovat následující dopady, které budou působit vlivem umístění stavby v dané lokalitě stacionárně (tj. především hluk z venkovních chladících zařízení a oběhových čerpadel a ventilátoru). 14 ENERGETICKÉ NÁROKY Všechna výše uvedená zařízení mohou spolehlivě plnit svoji funkci jenom tehdy, je-li plynule zajišťována dodávka všech druhů potřebných energií v potřebné kvalitě a kvantitě, tj. Elektrická energie ze sítě 230 V, 400 V 50 Hz Plynová přípojka pro kotelnu 15 PROSTUPY POŽÁRNĚ DĚLÍCÍMI KONSTRUKCEMI Prostupy požárně dělícími konstrukcemi musí být provedeny dle příslušných norem a předpisů v koordinaci s požární částí dokumentace. Prostupy potrubí budou po ukončení montáže protipožárně utěsněny. Odolnost protipožárních ucpávek bude dle požární zprávy. Požární izolace musí být prováděna odbornou firmou s atestací pro dané práce podle technologie ověřené státní zkušebnou.
11 "DOB CENTRUM" DOBŘICHOVICE Strana :9 16 POŽADAVKY NA NAVAZUJÍCÍ PROFESE Níže uvedené požadavky jsou pouze orientační a rámcově shrnující obecné nároky na navazující profese tak, aby navržená zařízení byla plně funkční Stavba V rámci stavebních profesí bude nutno zajistit následující práce : provedení veškerých prostupů pro trasy, tyto otvory budou o 50 mm symetricky větší na každou stranu než je jmenovitý rozměr potrubí provedení interiérových úprav zajištění přístupu k prvkům vyžadujícím pravidelný servis tak, aby byla možná údržba a zabráněno manipulaci cizích osob zajištění řádného osvětlení pro montáž, údržbu a servis zařízení zpětné dozdění prostupů po montáži zajištění odpovídajících dopravních cest nejen pro první namontování zařízení, ale i pro pravidelnou údržbu, servis a opravy zařízení zajištění vertikálních šachet a kanálů pro rozvod médií 16.2 Silnoproud V rámci montáže silových rozvodů je nutno zajistit přívod elektrické energie k jednotlivým zařízením Zdravotechnika ZTI musí zajistit přívod vody a odkanalizování technických místností a kotelen. Dále musí zajistit odkanalizování všech chladicích jednotek a plynových kotlů. Dodávkou ZTI je napojení ohřívačů TV vč. cirkulace a termostatických směšovacích ventilů. Požadavky plyn: kotelna I.etapa (PK 500kW) 61,7 m3/h kotelna II.etapa (2x PK 500 kw) 123,4 m3/h altern. kotelna II.etapa (PK 500kW + KJ 110 kw) 84,8 m3/h 16.4 MaR Systém vytápění v objektech je autonomní bez požadavku na měření a regulaci s výjimkou instalace bytových termostatů a propojení s termopohonem. Ohřívače u VZT jednotek nájemců jsou regulovány autonomní regulací dodávkou VZT. Kotelna bude vybavena kompletním systémem MaR, který je součástí samostatné PD. 17 ZÁVĚR Tento projekt pro provedení stavby, část vytápění a chlazení zohledňuje veškeré závěry a technická řešení dle požadavků a na základě porad, které byly v průběhu zpracování akce. Tato dokumentace nenahrazuje dokumentaci dodavatelskou (výrobní), kterou si dodavatel zpracuje dle vlastních potřeb na konkrétní dodaná zařízení tak, aby byla možná montáž zařízení. Ten, kdo s projektem bude dále pracovat, musí vzít v úvahu veškeré aspekty a v případě zjištěných disproporcí kontaktovat zpracovatele projektu či uvažovat s nákladnější variantou (zvláště při stanovení ceny). V případě využití projektu k jiným účelům, než pro provedení stavby, nebere zpracovatel jakékoli záruky za případné škody vzniklé jeho využitím k účelu, pro který nebyl zpracován.
12 "DOB CENTRUM", DOBŘICHOVICE Tabulka rozdělovačů 1 TABULKA BYTOVÝCH ROZDĚLOVAČŮ A PŘÍPOJEK Zařízení Byty Výkon Průtok Přípojka KK VV ZV RTD Poznámka [č.] [č.] [kw] [kg/h] [DN] [DN] [DN] [DN] [typ/kpa] [-] Pata stoupačky G (T1) celkem 51,8 2971, STAD 40 - STAP40/20 G2.S.01 celkem 16,5 946, byt G2.1 3,3 189,5 18x2, byt G2.2 2,61 149,9 16x2, byt G2.3 1,82 104,5 16x2, byt G2.4 2,74 157,3 16x2, byt G ,5 25x2, G3.S.01 celkem 15,7 899, byt G.3.1 5,45 312,9 20x2, byt G.3.3 1,72 98,8 16x2, byt G.3.4 4,63 265,8 20x2, byt G.3.5 3,86 221,6 18x2, G4.S.01 celkem 19,6 1126, byt G.4.1 7,82 449,0 25x2, byt G.4.2 2,14 122,9 16x2, byt G.4.3 3,17 182,0 18x2, byt G.4.4 6,48 372,1 20x2, Pata stoupačky H (T2) celkem 49,3 2586, STAD 32 - STAP32/20 H2.S.01 celkem 14,7 842, byt H.2.1 3,83 219,9 18x2, byt H.2.2 3,31 190,0 18x2, byt H.2.3 3,02 173,4 16x2, byt H.2.4 4,51 258,9 20x2, STAP (10-40kPa) Komplet dodávka patrového rozdělovače vč. filtru, vypouštěcích a odvzdušňovacích armatur, montážního rámu, atd. STAP (10-40kPa) Komplet dodávka Dokumentace pro provedení stavby TechOrg s.r.o. 12/2013
13 "DOB CENTRUM", DOBŘICHOVICE H3.S.01 celkem 14,5 591, byt H.3.1 3,59 206,1 18x2, byt H.3.2 2,78 159,6 16x2, byt H.3.3 1,64 94,2 16x2, byt H.3.4 2,29 131,5 16x2, byt H.3.5 4,2 241,1 20x2, H4.S.01 celkem 20,1 1153, byt H.4.1 4,47 256,7 20x2, byt H.4.2 5,58 320,4 20x2, byt H.4.3 3,5 201,0 18x2, byt H.4.4 6,53 374,9 20x2, Pata stoupačky I (T3) celkem 50,6 2908, STAD 40 - STAP40/20 I2.S.01 celkem 15,1 869, byt I2.1 2,63 151,0 16x2, byt I2.2 5,11 293,4 20x2, byt I2.3 4,76 273,3 20x2, byt I2.4 2,63 151,0 16x2, I3.S.01 celkem , byt I3.1 3,04 174,5 18x2, byt I3.2 3,87 222,2 18x2, byt I3.3 5,16 296,3 20x2, byt I3.4 2,32 133,2 16x2, byt I3.5 1,65 94,7 16x2, I4.S.01 celkem 19,5 1118, byt I4.1 6,15 353,1 20x2, byt I4.2 4,45 255,5 20x2, byt I4.3 6,42 368,6 20x2, byt I4.4 2,45 140,7 16x2, Tabulka rozdělovačů 2 Komplet dodávka patrového rozdělovače vč. filtru, vypouštěcích a odvzdušňovacích armatur, montážního rámu, atd. STAP (10-40kPa) Komplet dodávka patrového rozdělovače vč. filtru, vypouštěcích a odvzdušňovacích armatur, montážního rámu, atd. Dokumentace pro provedení stavby TechOrg s.r.o. 12/2013

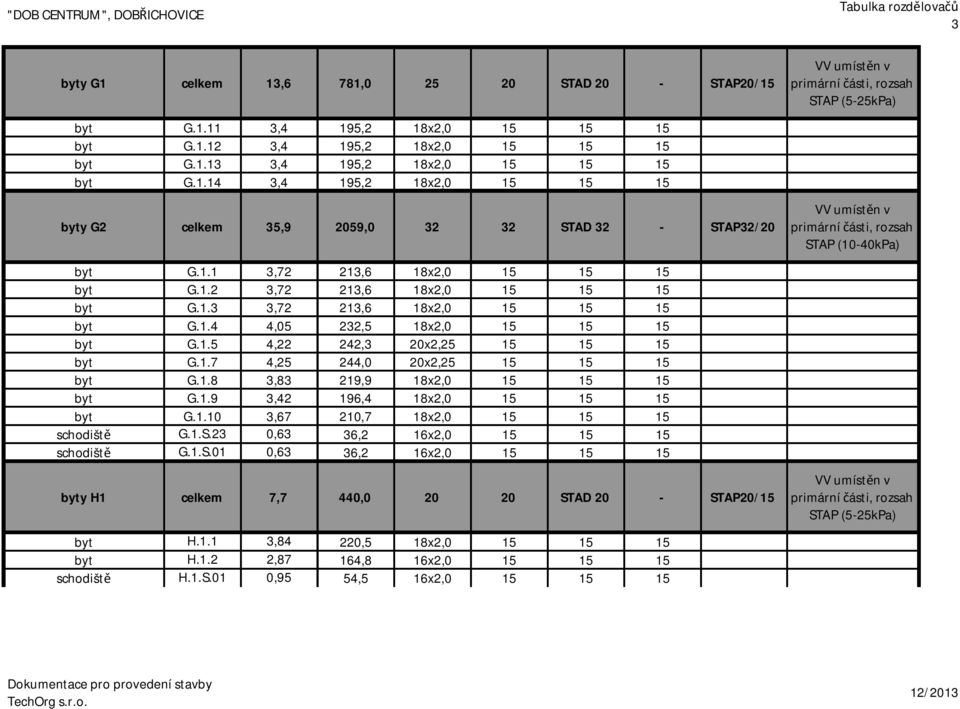

14 "DOB CENTRUM", DOBŘICHOVICE Tabulka rozdělovačů 3 byty G1 celkem 13,6 781, STAD 20 - STAP20/15 STAP (5-25kPa) byt G ,4 195,2 18x2, byt G ,4 195,2 18x2, byt G ,4 195,2 18x2, byt G ,4 195,2 18x2, byty G2 celkem 35,9 2059, STAD 32 - STAP32/20 STAP (10-40kPa) byt G.1.1 3,72 213,6 18x2, byt G.1.2 3,72 213,6 18x2, byt G.1.3 3,72 213,6 18x2, byt G.1.4 4,05 232,5 18x2, byt G.1.5 4,22 242,3 20x2, byt G.1.7 4,25 244,0 20x2, byt G.1.8 3,83 219,9 18x2, byt G.1.9 3,42 196,4 18x2, byt G ,67 210,7 18x2, schodiště G.1.S.23 0,63 36,2 16x2, schodiště G.1.S.01 0,63 36,2 16x2, byty H1 celkem 7,7 440, STAD 20 - STAP20/15 STAP (5-25kPa) byt H.1.1 3,84 220,5 18x2, byt H.1.2 2,87 164,8 16x2, schodiště H.1.S.01 0,95 54,5 16x2, Dokumentace pro provedení stavby TechOrg s.r.o. 12/2013

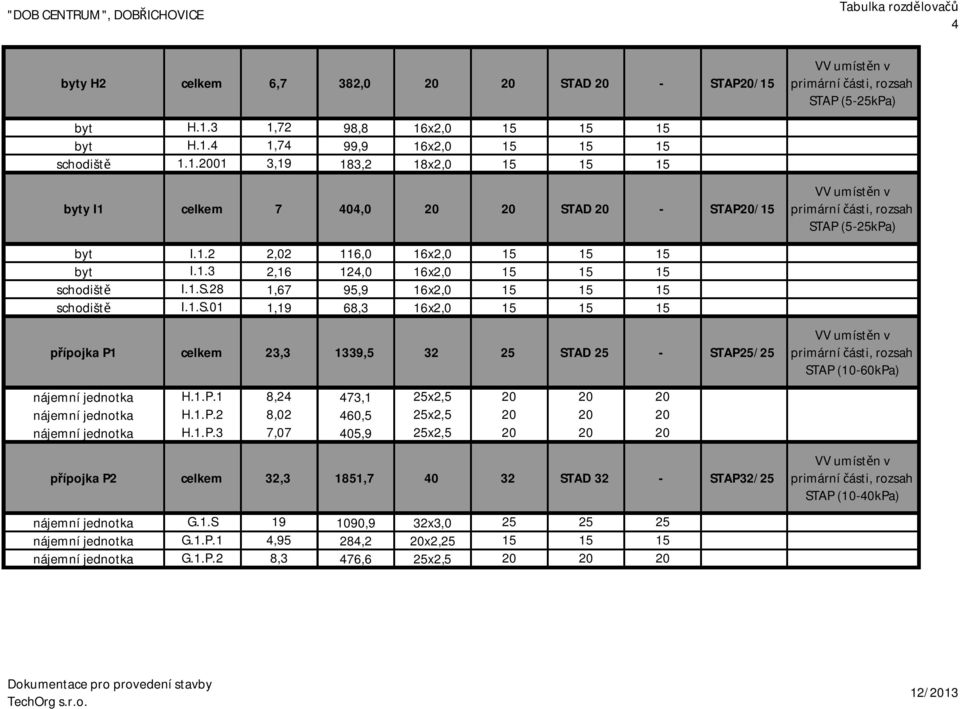

15 "DOB CENTRUM", DOBŘICHOVICE Tabulka rozdělovačů 4 byty H2 celkem 6,7 382, STAD 20 - STAP20/15 STAP (5-25kPa) byt H.1.3 1,72 98,8 16x2, byt H.1.4 1,74 99,9 16x2, schodiště ,19 183,2 18x2, byty I1 celkem 7 404, STAD 20 - STAP20/15 STAP (5-25kPa) byt I.1.2 2,02 116,0 16x2, byt I.1.3 2,16 124,0 16x2, schodiště I.1.S.28 1,67 95,9 16x2, schodiště I.1.S.01 1,19 68,3 16x2, přípojka P1 celkem 23,3 1339, STAD 25 - STAP25/25 STAP (10-60kPa) nájemní jednotka H.1.P.1 8,24 473,1 25x2, nájemní jednotka H.1.P.2 8,02 460,5 25x2, nájemní jednotka H.1.P.3 7,07 405,9 25x2, přípojka P2 celkem 32,3 1851, STAD 32 - STAP32/25 STAP (10-40kPa) nájemní jednotka G.1.S ,9 32x3, nájemní jednotka G.1.P.1 4,95 284,2 20x2, nájemní jednotka G.1.P.2 8,3 476,6 25x2, Dokumentace pro provedení stavby TechOrg s.r.o. 12/2013

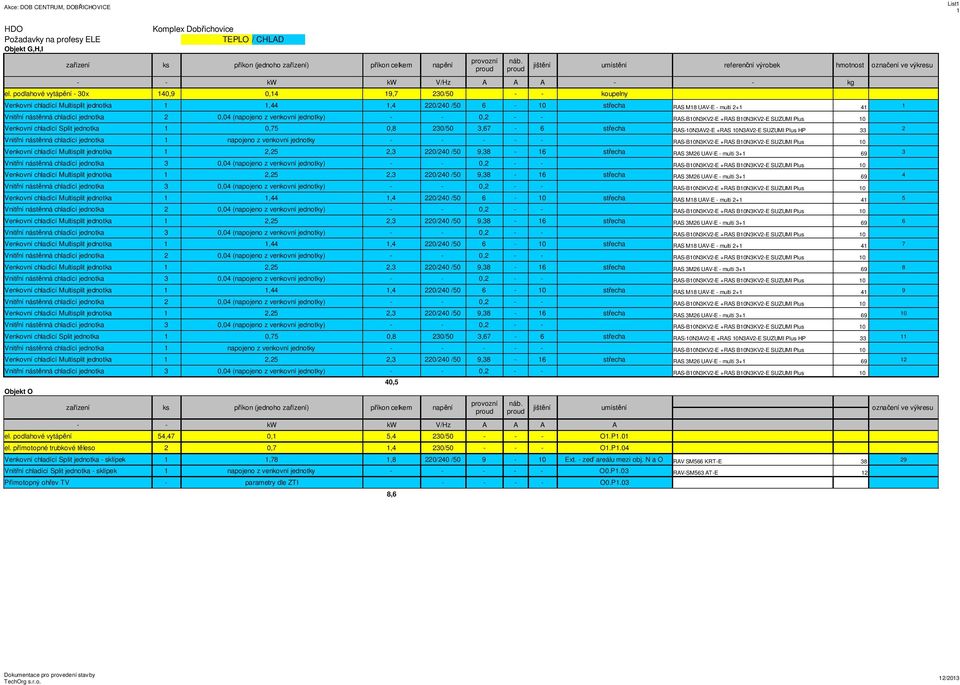

16 Akce: DOB CENTRUM, DOBŘICHOVICE List1 1 HDO Komplex Dobřichovice Požadavky na profesy ELE TEPLO / CHLAD Objekt G,H,I zařízení ks příkon (jednoho zařízení) příkon celkem napění provozní náb. proud proud jištění umístění referenční výrobek hmotnost označení ve výkresu - - kw kw V/Hz A A A - - kg el. podlahové vytápění - 30x 140,9 0,14 19,7 230/ koupelny Venkovní chladící Multisplit jednotka 1 1,44 1,4 220/240 / střecha RAS M18 UAV-E - multi Vnitřní nástěnná chladící jednotka 2 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Split jednotka 1 0,75 0,8 230/50 3,67-6 střecha RAS-10N3AV2-E +RAS 10N3AV2-E SUZUMI Plus HP 33 2 Vnitřní nástěnná chladící jednotka 1 napojeno z venkovní jednotky RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 2,25 2,3 220/240 /50 9,38-16 střecha RAS 3M26 UAV-E - multi Vnitřní nástěnná chladící jednotka 3 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 2,25 2,3 220/240 /50 9,38-16 střecha RAS 3M26 UAV-E - multi Vnitřní nástěnná chladící jednotka 3 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 1,44 1,4 220/240 / střecha RAS M18 UAV-E - multi Vnitřní nástěnná chladící jednotka 2 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 2,25 2,3 220/240 /50 9,38-16 střecha RAS 3M26 UAV-E - multi Vnitřní nástěnná chladící jednotka 3 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 1,44 1,4 220/240 / střecha RAS M18 UAV-E - multi Vnitřní nástěnná chladící jednotka 2 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 2,25 2,3 220/240 /50 9,38-16 střecha RAS 3M26 UAV-E - multi Vnitřní nástěnná chladící jednotka 3 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 1,44 1,4 220/240 / střecha RAS M18 UAV-E - multi Vnitřní nástěnná chladící jednotka 2 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 2,25 2,3 220/240 /50 9,38-16 střecha RAS 3M26 UAV-E - multi Vnitřní nástěnná chladící jednotka 3 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Split jednotka 1 0,75 0,8 230/50 3,67-6 střecha RAS-10N3AV2-E +RAS 10N3AV2-E SUZUMI Plus HP Vnitřní nástěnná chladící jednotka 1 napojeno z venkovní jednotky RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 Venkovní chladící Multisplit jednotka 1 2,25 2,3 220/240 /50 9,38-16 střecha RAS 3M26 UAV-E - multi Vnitřní nástěnná chladící jednotka 3 0,04 (napojeno z venkovní jednotky) - - 0,2 - - RAS-B10N3KV2-E +RAS B10N3KV2-E SUZUMI Plus 10 40,5 Objekt O zařízení ks příkon (jednoho zařízení) příkon celkem napění provozní náb. proud proud jištění umístění označení ve výkresu - - kw kw V/Hz A A A A el. podlahové vytápění 54,47 0,1 5,4 230/ O1.P1.01 el. přímotopné trubkové těleso 2 0,7 1,4 230/ O1.P1.04 Venkovní chladící Split jednotka - sklípek 1 1,78 1,8 220/240 / Ext. - zeď areálu mezi obj. N a O RAV SM566 KRT-E Vnitřní chladící Split jednotka - sklípek 1 napojeno z venkovní jednotky O0.P1.03 RAV-SM563 AT-E 12 Přímotopný ohřev TV - parametry dle ZTI O0.P1.03 8,6 Dokumentace pro provedení stavby TechOrg s.r.o. 12/2013
K L J O. ± 0.000 = 206,50 m.n.m.
I K L H M G J O N ± 0.000 = 206,50 m.n.m. VÝŠKOVÝ SYSTÉM Bpv A4 DPS - 01.VCH 12/2013 DPS 01 VCH 201-A VÝKAZ VÝMĚR DOB centrum, Dobřichovice Projektant: VCH Vytápění a chlazení OBJEKT G 100 Zdroje VCH
