1 KS-2 Media Station Uživatelský manuál AREC Inc. Všechna práva vyhrazena Veškeré informace v tomto dokumentu jsou našim vlastnictvím

2 Obsah Kapitola 1 Obsah balení... 3 Kapitola 2 Seznámení s produktem Vzhled produktu Kontroler s dálkovým ovládáním... 5 Kapitola 3 Kabeláž a zahájení instalace Zapojení produktu První instalace produktu... 8 Kapitola 4 Uživatelské Menu Přehrávání Nahrávání Aktivace nahrávání Export záznamu přednášky Vymazání záznamu přednášky Nastavení Jazyk Hlasitost Nastavení obrazovky Streaming Rozlišení O produktu Kapitola 5 Základní operace Režim Host Tutorial Nastavení rozvržení Nastavení rozlišení displeje Nastavení kvality videa Hlasitost Návrat a ukončení Nahrávání výuky Spuštění nahrávání Operace nahrávání Export záznamu přednášky Vymazání záznamu přednášky Výuka přehrávání Lokální úložiště Operace přehrávání Tabulka ikon událostí Výpis funkcí pro dálkové ovládání Kapitola 6 Rozhraní správy Informace o systému Nastavení sítě Nastavení nahrávání Základní nastavení Nastavení úložiště Nastavení streamingu

3 Obsah 6.4 Nastavení lokálního úložiště Report událostí O produktu Kapitola 7 Rozhraní správy videí Lecture Manager Živé vysílání Standby Nahrávání

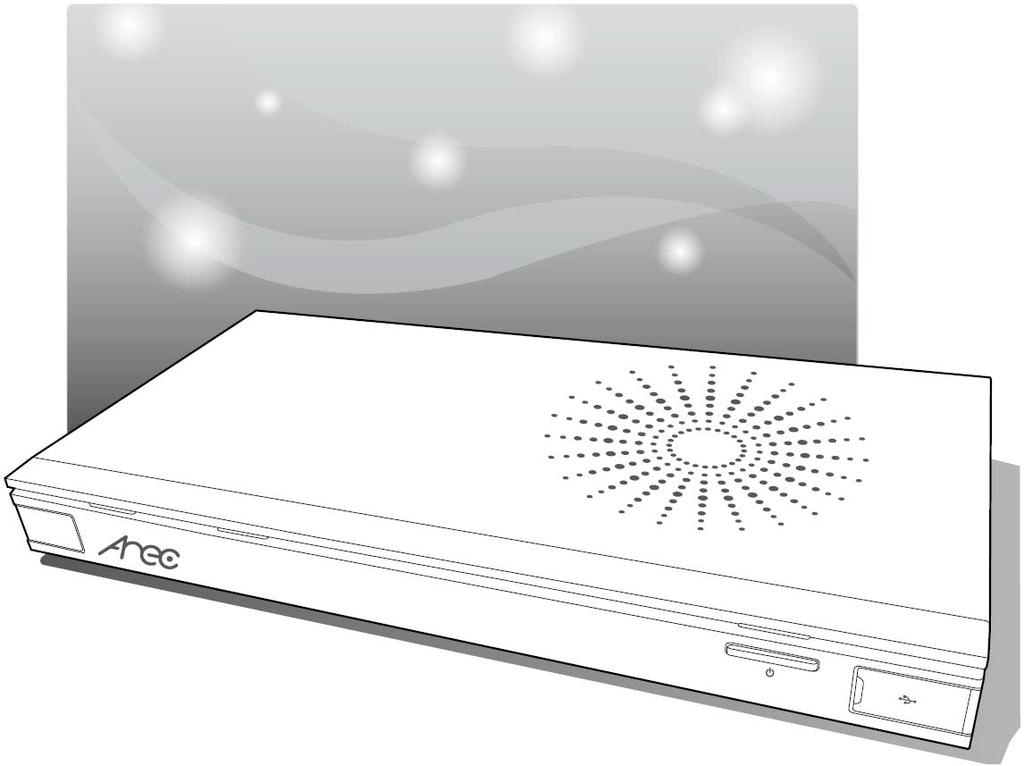

4 Kapitola 1 Obsah balení Úvod AREC KS-2 Media Station je zařízení kompaktního designu, které nabízí řadu vlastností a funkcí jako dvou-kanálové zachytávání a synchronní záznam, kódování, online streaming, možnost živého vysílání a interní webserver pro nastavení zařízení a monitoring, takže uživatel získává kompletní řešení pro odbavení a záznam přednášek apod. Specifikace Jméno produktu Jméno modelu Rozměry Hmotnost Napájení Spotřeba (Max.) Media Station KS-2 354mm (D) x 188,2mm (Š) x 46mm (V) 1320g 12V / 2A 24W (Max.) Pracovní teplota / Vlhkost 0ºC ~ 50ºC / 90% Popis maximálního běžného využití Připojení 2 video signálů (HDMI nebo VGA vstupu). Záznam překódovaného audio/video signálu na externí USB flashdisk a současný výstup přes HDMI i VGA. Obsah balení AREC Media Station USB disk 3

5 Dálkové ovládání Adaptér napájení Stručný průvodce instalací 4

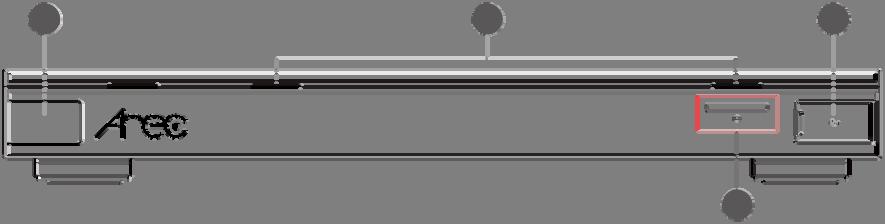

6 Kapitola 2 Seznámení s produktem 2.1 Vzhled produktu Vpředu Back č. Jméno Stručný úvod 1 Přijímač dálkového ovládání Oblast přijímání dálkového ovládání 2 LEDka Nahrávání / Napájení 3 Napájení Za/ vypnutí zařízení 4 USB port Pro export dokumentů na USB flash disk v USB portu / pro firmware update z USB disku 5 Napájecí port 12V / 2A 6 Video vstupní zdroj VGA / HDMI kabel vstupního zdroje 7 Video výstupní zdroj VGA / HDMI kabel výstupního zdroje 8 Audio vstupní zdroj Line / Mic audio vstupní zdroj 9 Audio výstupní zdroj Line audio zapojení výstupu do zesilovače 10 Port harddisku USB flash disk 11 Network WAN port Zapojení do sítě 12 Nastavení LAN portu Připojení PC 13 RS-232 RS-232 konektor pro řídící signál 14 Reset Obnovení zařízení do stavu z výroby 5

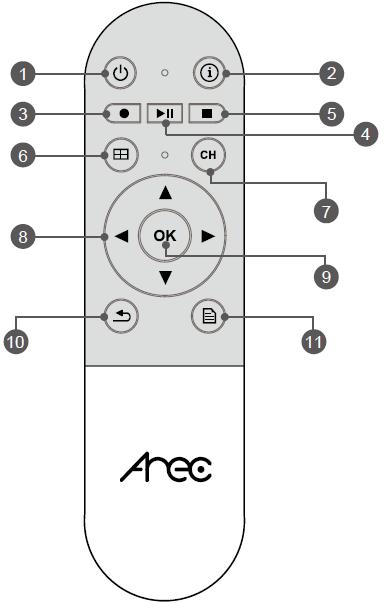

7 2.2 Kontroler s dálkovým ovládáním č. Jméno Stručný úvod 1 Napájení Za/ vypnutí zařízení 2 Info Zobrazení informací 3 Záznam Spuštění nahrávání videa 4 Přehrávání Spuštění nebo obnovení přehrávání videa 5 Stop Zastavení přehrávání / nahrávání videa a ukončení 6 Nabídka Volby vzhledu Přepínání obrazových rozvržení 7 Export Export posledního videa na USB disk 8 Vyberte: Nahoru / Dolů / Vlevo / Vpravo Navigační menu 9 OK Výběr a spuštění 10 Back Zrušení operace / Návrat na předchozí náhled 11 Menu Vstup na obrazovku Menu 6

8 Kapitola 3 Kabeláž a zahájení instalace 3.1 Zapojení produktu 7

9 č. Jméno Stručný úvod 1 Napájení Připojení napájení 2 Video input 3 Video output 4 Audio input 5 Audio output Video vstup pro VGA nebo HDMI kabel. Například: Kamera, připojená do notebooku, DV kamkordér. Video výstup pro VGA nebo HDMI kabel. Například: Zapojení do projektoru nebo TV. Audio vstup pro linkový zdroj nebo mikrofon. Například: Pro zapojení zesilovače nebo mikrofonu. Audio výstup linkový Například: Pro zapojení zesilovače nebo reproboxu. 6 Harddisk USB flash disk 7 Network WAN port Zapojení do sítě pro video streaming na nternetu. 8 Nastavení LAN portu Připojení řídícího PC. 9 RS-232 Připojení RS-232 řídícího zařízení. 10 Export USB hard drive Zapojení USB flashdisku do USB portu kvůli exportu nebo update firmware. 8

10 3.2 První instalace produktu Počáteční instalace Zapojte PC, nastavte LAN port a zadejte v prohlížeči defaultní adresu Pokud je adresa již nastavená jinak, nebo ji přiděluje DHCP server, můžete ji zjistit stlačením tlačítka (i) na dálkovém ovladači. Na připojené obrazovce se vám ukáže info panel obsahující také aktuální IP adresu. Krok 1: Přihlaste se jako System Administration pod standardním User ID admin a s heslem admin. Krok 2: Nastavte časovou zónu a server, případně manuálně zadejte datum a čas na záložce Device setting v System Information

11 10

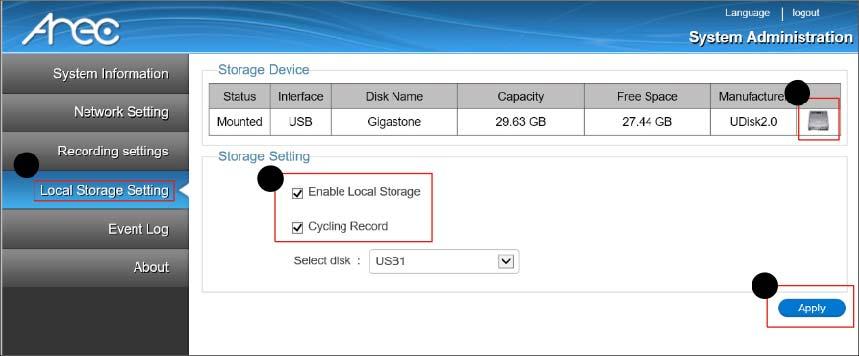

12 Krok 3: Zapojte USB disk do USB portu na zadním panelu a nastavte lokální úložiště. Po prvotní instalaci zformátujte harddisk kliknutím na. Ověřte zadání zatržítek u Enable local storage a Cycling Record. Kliknutím na Apply ukončíte stránku s nastavením Krok 4: Kliknutím na Logout ukončíte stránku nastavení. Krok 5: Zapojte DV zdroj nebo PC do vstupního video portu, a na připojeném monitoru vidíte obraz. Doporučení pro harddisk: 1. Nainstalujte harddisk s kapacitou vyšší než 64GB, pokud chcete natáčet Full HD obraz, protože zařízení dokáže natáčet až 8 hod. videa nepřetržitě. 2. Harddisk nízké kvality může způsobit chyby při záznamu a přehrávání. Ověřte, jestli se při instalaci nového harddisku objeví následující zpráva. 11

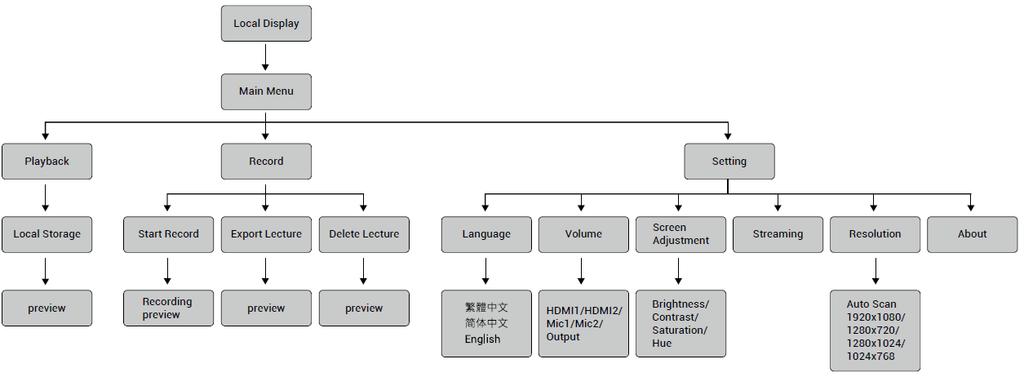

13 Kapitola 4 Uživatelské Menu Tato kapitola vás seznámí s hlavním menu a podmenu produktu, a popíše, jak používat jednoduché pokyny k ovládání funkcí při přehrávání a nahrávání, jak vstoupit do nastavení kvůli konfiguraci produktu, a jak provést chytré nahrávání/ přehrávání. Obrazovka Popis funkcí KS-2 při spuštění vstoupí na úvodní obrazovku. Při prvním spuštění (ON) je obrazovka standardně rozdělena na čtyři sekce. Pokud jste dosud nenainstalovali manager ani zdroj pro kanály 1~4, zobrazí se jen černá obrazovka. Hlavní Menu Popis funkcí Stiskem tlačítka hlavního menu. vstoupíte do 12

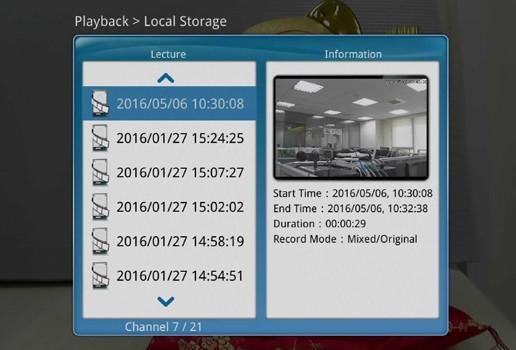

14 4.1 Přehrávání Obrazovka Popis funkcí Tlačítky na dálkovém ovládání zvolíte položku pro přehrání. Záznamy přednášek, nahraných na lokální harddisk, které uživatel může procházet. 4,2 Nahrávání Obrazovka Popis funkcí Tlačítky na dálkovém ovládání zvolíte položku pro spuštění Aktivace nahrávání Obrazovka Popis funkcí Chcete-li aktivovat režim nahrávání, nejprve zadejte typ nahrávání a nastavte obrazovku náhledu. Pro aktivaci režim nahrávání využijete tlačítka na dálkovém ovládání či tlačítka a na panelu, ke spuštění nahrávání. 13

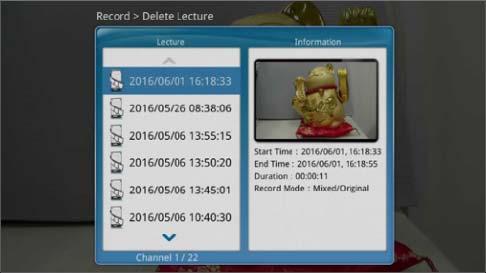

15 4.2.2 Export záznamu přednášky Obrazovka Popis funkcí Export nahraných video souborů ze záznamového harddisku/flash disku na USB harddisk/ flashdisk připojený do předního USB portu Vymazání záznamu přednášky Obrazovka Popis funkcí Video přednáška se nahrává na harddisk řídící jednotky a můžete ji zde také vymazat. 4.3 Nastavení Obrazovka Popis funkcí Zvolte položku pro nastavení, kterou upravíte tlačítky na dálkovém ovládání 14

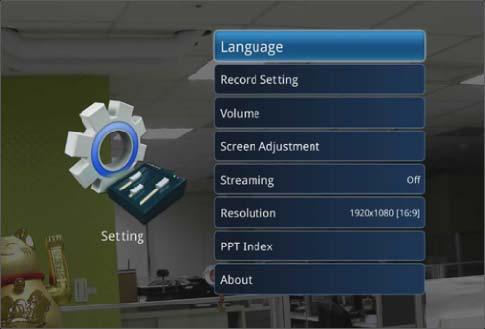

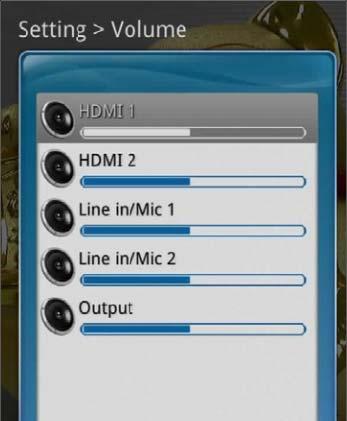

16 4.3.1 Jazyk Obrazovka Popis funkcí Zde nastavíte jazyk pro řídící jednotku; dostupné jazyky jsou tradiční čínština/ zjednodušená čínština/ angličtina. Standardní nastavení je English Hlasitost Obrazovka Popis funkcí Zde nastavíte hlasitost čtyř vstupních a výstupního kanálu. Pomocí tlačítek zvolíte položku, kterou chcete nastavit, a tlačítky hlasitost. upravíte Nastavení obrazovky Obrazovka Popis funkcí Zde můžete nastavit jas/ kontrast/ saturaci/ odstíny u výstupního monitoru, a obnovit standardní hodnoty. Pomocí tlačítek zvolíte položku, kterou chcete nastavit, a tlačítky hodnotu. upravíte 15

17 4.3.4 Streaming Obrazovka Popis funkcí Umožňuje aktivovat streaming. Pokud je nastavený multicast streaming, zobrazí se adresa streamu, kterou je potřeba zadat do programů pro přehrávání streamu, např. VLC player apod Rozlišení Obrazovka Popis funkcí Určuje rozlišení na výstupu; dostupné volby jsou: Auto Scan (pro automatickou detekci) O produktu Obrazovka Popis funkcí Zobrazení klíčových informací o KS-2, o výrobci/ modelu/ verzi firmware/ IP adrese/ o zbývajícím místu na harddisku. 16

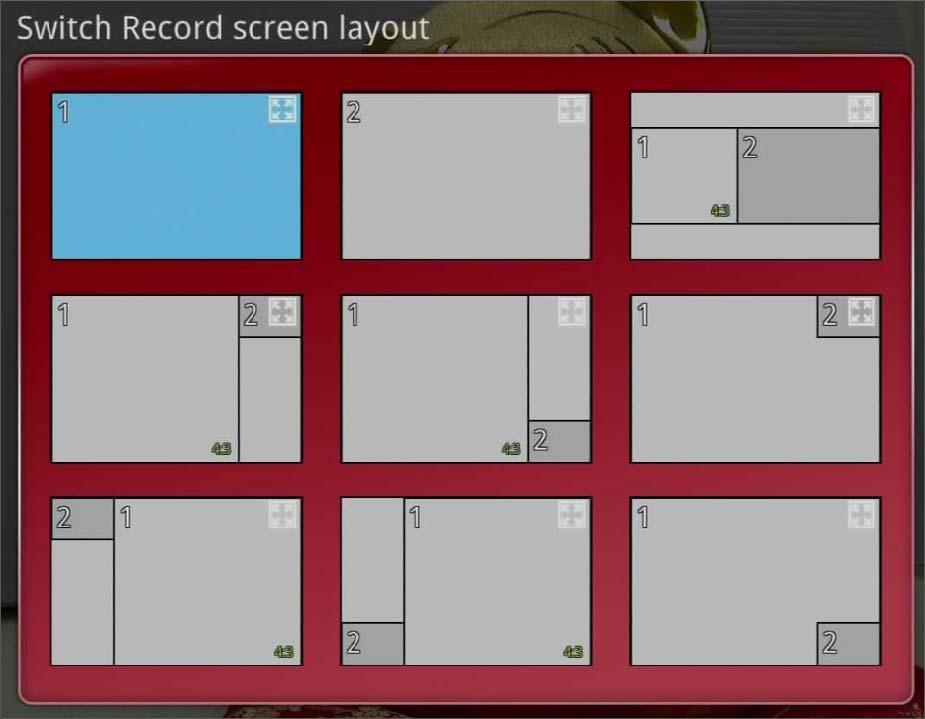

18 Kapitola 5 Základní operace Tato kapitola zahrnuj pokyny pro režimy Host Tutorial, Recording Tutorial a Playback Tutorial. 5.1 Režim Host Tutorial KS-2 je v režimu Host Tutorial po spuštění; uživatel musí nejprve potvrdit, že je nastaven správný zdroj signálu a nainstalované úložné zařízení. KS-2 umožňuje současný vstup HD na dvou kanálech a dokáže pro ukládání a výstup využívat digitální výukové prostředky. (kamery, PC apod.) Rovněž můžete využít Audio vstup, umožňuje pořizovat záznam jak videa, tak audio signálu Nastavení rozvržení obrazu Standardní Layout (rozvržení) po spuštění je tzv. 2-way split; uživatel si může zvolit rozvržení podle aktuální situace v prostředí výuky. Přepnout Layout lze stiskem tlačítka tlačítky zvolíte formát. na dálkovém ovladači. Vstoupíte do menu, viz níže, a 17

19 5.1.2 Nastavení rozlišení displeje Položka Display Screen umožňuje nastavení rozlišení na výstupním zařízení videa, popř. automatickou detekci pro nejvhodnější hodnoty daného zařízení (mobilní telefon, tablet, notebook, počítač, TV, projektor nebo elektronickou tabuli). Obrazovka Hlavní nabídky: Stiskem tlačítka vstoupíte do hlavního menu, zde zvolíte rozlišení na výstupu Output Resolution, v podmenu Settings, a dále tlačítky určíte rozlišení. Ikona Rozlišení Popis Full HD výstup HD výstup SXGA výstup XGA výstup Auto-detect Řídící zařízení automaticky detekuje optimální rozlišení pro výstupní zařízení. 18

20 5.1.3 Nastavení kvality videa Nastavení videa umožňuje definovat jas, kontrast, nasycení a odstín, tím definujete sytost barvy na výstupní obrazovce ve vyšším kontrastu, ve snaze o optimální obraz videa. 1. Pomocí tlačítek vstoupíte do hlavního menu, kde zvolíte Video Adjustment v podmenu Settings, a pak tlačítky zvolíte a nastavíte položku. 2. Chcete-li obnovit standardní nastavení, použijte tlačítka na dálkovém ovládání a zvolte Default Value; zobrazené upozornění potvrdíte OK, a standardní hodnoty jsou nastaveny. Ikona Jméno Popis Brightness Čím vyšší je úroveň, tím jasnější je obraz na monitoru. Contrast Nastavení kontrastu monitoru; čím vyšší je kontrast, tím tmavější jsou tmavá místa a jasnější světlá. Saturation Označuje čistotu barvy; čím vyšší je saturace, tím sytější je barva, a čím nižší je saturace, tím méně zřetelná je barva. Hue Čím nižší je hodnota, tím modřejší je obrazovka, a čím vyšší, tím zelenější je obrazovka. Default Standardní hodnota Obnoví standardní hodnoty nastavení Hlasitost Nastavení: HDMI, Line in / Mic, AREC bezdrátového mikrofonu, výstupní hlasitosti. Pomocí tlačítka vstoupíte do hlavního menu, kde zvolíte Volume v podmenu Settings, a dále tlačítky zadáte položku, kterou chcete nastavit. 19

21 5.1.5 Návrat a ukončení Pokud se chcete vrátit na předchozí úroveň, zrušit menu a vrátit se na hlavní obrazovku, postupujte dle následujících pokynů. Tlačítkem na dálkovém ovládání, pod boxem Main Menu / Sub-Menu / Dialog se vrátíte na předchozí úroveň. 5.2 Nahrávání výuky Funkce nahrávání umožňuje záznam vaší přednášky včetně jejho obsahu, prezentace i přehrávaného videa, atd. Sekce Enable Recording popisuje, jak spustit nahrávání, přístup a export informace přednášky, a jak vymazat nahrané přednášky Spuštění nahrávání Jak spustit nahrávání vašich přednášek a aktivit. 1. Operace na dálkovém ovládání: Stiskem vstoupíte do hlavního menu a pomocí zvolíte funkci nahrávání. Zobrazí se podmenu Start recording. Stiskem nebo spustíte nahrávání na stránce náhledu záznamu. 2. Na stránce náhledu záznamu se objeví následující informace: (1) Formát nahrávání (2) Rozlišení na výstupu (3) Disk pro uložení: Umístění úložiště (4) Dostupný prostor: Ponechané místo na harddisku (5) Zbývající doba pro nahrávání (6) Streaming: ON / OFF (7) Režim Record: smíchaný / originál 20

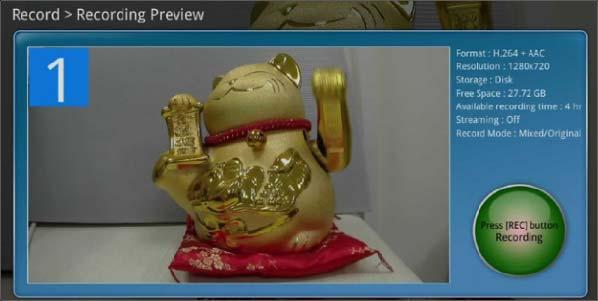

22 5.2.2 Operace nahrávání Jak pozastavit a zastavit nahrávání. Operace na dálkovém ovládání: Stiskem pozastavíte a zastavíte nahrávání Export záznamu přednášky Záznam přednášky můžete exportovat na přenosné úložné zařízení a přehrávat je kdykoliv později. Záznamy lze exportovat na přenosné úložné zařízení ve formátu MP4. Zasuňte USB disk do USB portu na čelním panelu řídícího zařízení před zahájením exportu souboru záznamu. Operace na dálkovém ovládání: Zvolte položku Course export v hlavním menu Export Lecture. Vyberte požadovaný záznam, stiskněte operace po vyjetí menu Unselect all/export/select. Potvrďte formát exportovaného souboru stiskem OK a stiskem spustíte export záznamu Vymazání záznamu přednášky Lecture delete umožňuje uvolnit prostor na harddisku pro záznam nových přednášek. Operace na dálkovém ovládání: Zvolte položku Recording Function v hlavním menu, a tlačítky vyberte položku Delete Lecture v podmenu. Vyberte přednášku, kterou chcete vymazat a stiskněte tlačítko ; objeví se varování, stiskem OK pak přednášku vymažete. Stiskem Cancel operaci vymazání zrušíte. 21

23 5.3 Přehrávání Funkce přehrávání vypíše všechny uložené záznamy přednášek nebo aktivit a kategorizuje je na obrázky a videa. Tato kapitola udává pokyny pro různé funkce přehrávání Lokální úložiště Lokální umístění přednášek umožňuje zobrazení přednášek, nahraných a uložených na lokálním harddisku, přístup k záznamům přednášek v nejvyšší kvalitě. 1. Operace na dálkovém ovládání: Stisekm tlačítka vstoupíte do hlavního menu a dále tlačítky zvolíte funkci Playback. Tlačítky zde zvolíte přednášku, kterou chcete přehrát. otevřete okno Local Storage v podmenu a 2. Během přehrávání využijete kdykoliv následující tlačítka k ovládání přehrávání videa, můžete je přehrát, pozastavit, zastavit, zvolit kanál a upravit hlasitost na výstupu. Operace na dálkovém ovládání: Stiskem tlačítka pozastavíte zobrazení videa; dalším stiskem tlačítka přehrávání pokračuje. Stiskem tlačítka ukončíte video. 3. Stiskem tlačítka na dálkovém ovládání se vrátíte na předchozí úroveň. 4. Volume: Stiskem tlačítka nastavíte hlasitost; tlačítko umlčí výstup kanálu. 5. Stiskem tlačítka zobrazíte informace o přednášce a dalším stiskem tlačítka zobrazíte klíčové termíny látky při výuce. Tlačítky je zvolíte. *Viz a 6.3.6, kde jsou podrobné pokyny Operace přehrávání 1. Operace na čelním panelu: Stiskem tlačítka pozastavíte zobrazení videa; dalším stiskem tlačítka přehrávání pokračuje. Stiskem tlačítka ukončíte video. 2. Během přehrávání tlačítka na dálkovém ovládání využijete pro volbu kanálů. 3. Tlačítkem na dálkovém ovládání nebo tlačítkem na panelu se vrátíte na předchozí úroveň; stiskem tlačítka na dálkovém ovládání ukončíte režim přehrávání. 4. Volume: Stiskem tlačítka nastavíte hlasitost; tlačítko umlčí výstup kanálu. 5. Stiskem tlačítka zobrazíte informace o přednášce a dalším stiskem tlačítka zobrazíte klíčové termíny látky při výuce. Tlačítky je zvolíte. 22

24 5.4 Tabulka ikon událostí V tabulce níže jsou ikony událostí po místní výuku a výuku na obrazovkách během přehrávání. Ikona Jméno Popis funkcí Network Disconnected Chyba LAN spojení Network connected LAN spojení je v pořádku Auto display screen Autodetekce výstupního zařízení a optimální rozlišení obrazu Display 16:9 Rozlišení obrazu na displeji: Full HD(1920x1080)/ HD (1280x720) výstup Display 5:4 Rozlišení obrazu na displeji: XGA(1024x768) výstup Display 4:3 Rozlišení obrazu na displeji: SXGA(1280x1024) výstup Display failure Chyba na výstupní obrazovce, nepodporované rozlišení na displeji. Spusťte funkci Display Ratio na dálkovém ovládání. Hard disk lost Hard disk about to be full HD digital contents protection Harddisk, nastavený jako lokální pro záznam, byl odstraněn. Zkontrolujte jej Nedostatečný prostor na lokálním harddisku. Zajistěte dostatek místa na disku Zdrojový signál je HDCP chráněný. Administrator mode Během přihlášení uživatele na administrátorské stránce jsou operace na panelu i dálkovém ovládání jsou ignorovány. Streaming recording Vstup do režimu nahrávání streamingu po síti. Local recording Nahrávání na lokální harddisk. Pauza Nahrávání pozastaveno. Video a audio data jsou až do pokračování ignorována. Remote controller ineffective Toto tlačítko na dálkovém ovládání je nyní bez funkce. Eject USB export drive Export byl dokončen, vyjměte USB disk pro export. 23

25 5.5 Výpis funkcí pro dálkové ovládání Vlastnosti dálkového ovládání, dostupné za všech okolností. č. Jméno Náhled Nahrávání Přehrávání Admin 1 Napájení O O O O 2 Záznam O O X X 3 Menu O O X X 4 Back O O X O 5 Preview Layout O O O X 6 Vyberte: Nahoru / Dolů / Vlevo / Vpravo O O O X 7 OK O O O X 8 Export posledního souboru O x X X 9 Info O x X X 10 Přehrávání O X O X 11 Pauza X O O X 12 Stop X O O X 24

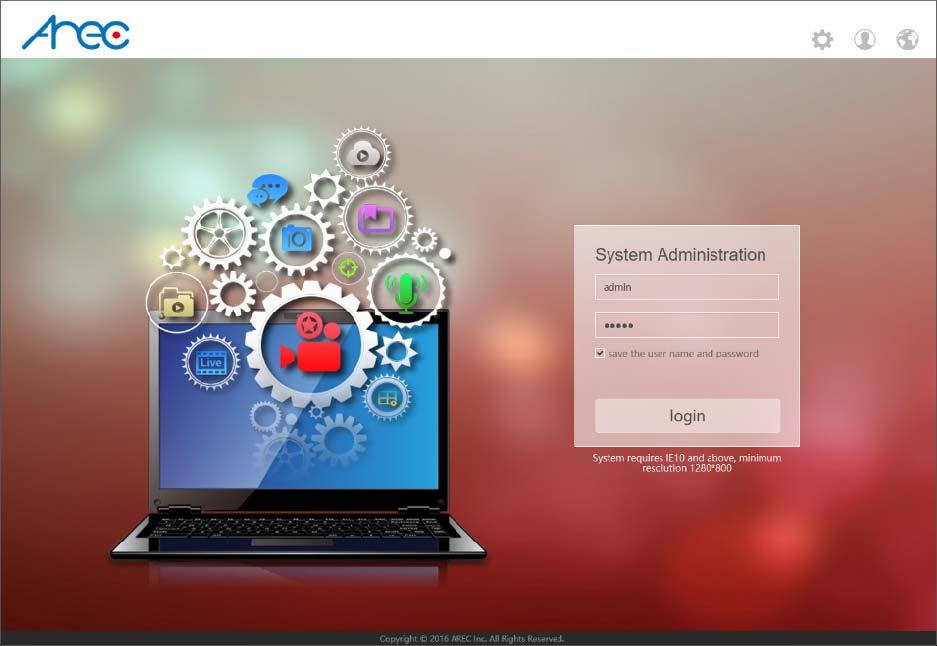

26 Kapitola 6 Management Interface - Rozhraní pro správu System Administration je nastavení zařízení na pozadí; týká se základního nastavení systému a potvrzení systémových operací. Network setting se týká síťového spojení. Record Setting určuje režim natáčení, zpoždění audio signálu, a dalších funkcí. Local Storage setting se týká ukládání nahraných souborů a nastavení smyčkového nahrávání. 1. Při prvním přihlášení zadejte standardní jméno a heslo: admin jako User name, a admin jako heslo. 2. Language switching:language v pravém rohu nahoře na stránce můžete přepnout jazyk, kde můžete zvolit tradiční čínštinu, čínštinu nebo angličtinu. Standardně nastavený jazyk z výroby je English. 25

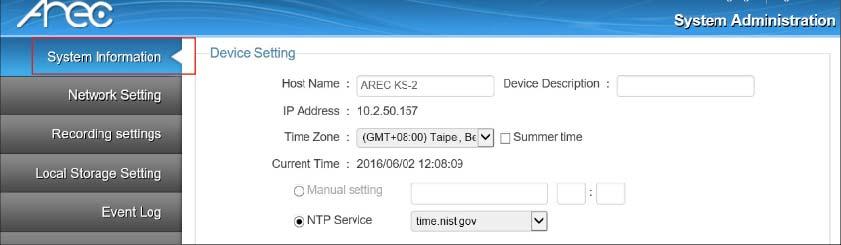

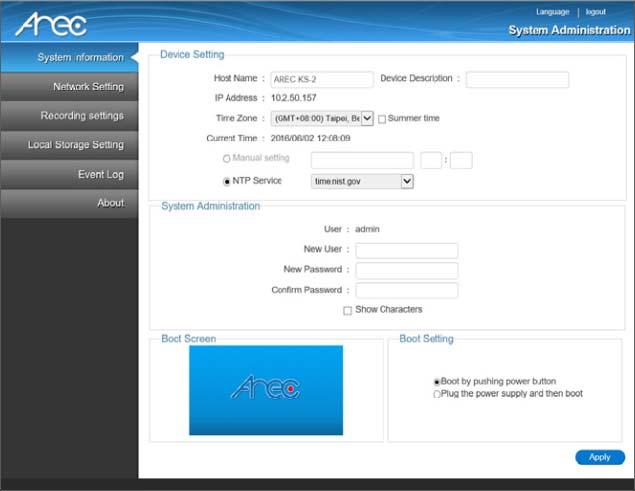

27 6.1 System Information - Informace o systému Základní nastavení produktu ovládáte zde; uživatel může zařízení také pojmenovat, zadat systémový čas, změnit heslo konta, apod. Ručně můžete změnit systémový čas nebo využít automatickou volbu update a změnit tak čas v zařízení. 1. Nastavení zařízení (1) Device Name: Jméno systémové jednotky; stiskněte tlačítko Apply v pravém dolním rohu, jakmile zadáte jméno. (2) Changing System Time: Ruční nastavení: Zadejte správné datum a čas v poli Time; dále stiskem Apply v pravém dolním rohu ukončíte nastavení. (3) Device Description: Vámi zadaný popis bude zobrazen ve Video Manager (4) Time Zone and Summer time: podle nastavení Country (5) NTP servis: Automatická synchronizace času řídícího zařízení s časem v síti 2. Změna jména a hesla uživatele v Systémové administraci: (1) New User: Zadejte v System Administration jméno uživatele pro přihlášení, jak potřebujete. (2) New Password: Zadejte v System Administration heslo uživatele pro přihlášení, jak potřebujete. (3) Confirm Password: Vyžaduje zadání hesla znovu kvůli potvrzení. Heslo se zobrazí, pokud zadáte Show Characters, pokud ne, heslo zůstane skryté. (4) Klikněte na Apply v pravém dolním rohu stránky; automaticky jste odhlášeni. Znovu se přihlaste pod novým jménem a heslem. 26

28 3. Změna úvodní obrazovky: (1) Úvodní obrazovka je obraz, který vidíte při spuštění produktu. (2) Klikněte na pole Boot Screen a dále na obraz, který chcete změnit. (3) Formát načteného obrazového souboru musí být PNG. (4) Klikněte na Apply v pravém dolním rohu stránky. 4. Nastavení spuštění: Standardně vypínač slouží pro za/ vypínání, ale lze jej také nastavit pro automatický reset po zapojení adaptéru 6.2 System Information - Nastavení sítě 1. Alokace Auto IP: Klikněte na DHCP v horní části obrazovky, tím automaticky získáte IP adres pomocí připojeného routeru LAN. 2. Ruční přidání sítě: Klikněte na ruční nastavení, zadejte síťové informace (IP adresu/ masku podsítě/ standardní gateway/ primární DNS/ další DNS ). 3. Klikněte na Apply v pravém dolním rohu, dále na OK ve vyjetém dialogu, tím restartujete systém a dokončíte nastavení sítě. 27

29 6.3 Recording Settings - Nastavení nahrávání Tato kapitola obsahuje pokyny pro základní nastavení, nastavení úložiště a nastavení streamingu Basic Setting - Základní nastavení 1. Audio delay: Nastavení zpoždění zvuku vzhledem k průchozímu video signálu. Zpožděním zvuku lze eliminovat jeho nesouběžnost s obrazem. 2. Line out loop through: Nastavení výstupu audio smyčky můžete za/ vypnout. Výstup audio smyčky můžete přerušit, tím eliminujete zpětnou vazbu zesilovače. Tato smyčka je řetězcem vysokofrekvenčních signálů na výstupu reproduktoru, snímané, zesílené a znovu poslané do smyčky. *Stiskem OK po nastavení potvrdíte provedené změny. Dalším stiskem OK ve vyjetém okně aplikujete provedené změny. Nové nastavení se aktivuje při příštím nahrávání. 28

30 6.3.2 Storage Setting - Nastavení záznamu 1. Insert logo: zvolte umístění souboru obrázku ve vyjetém menu, stiskem zvolíte a vložíte požadovaný soubor loga. 2. Add head / tail to video: zde vložíte krátké video na začátek a konec vašeho záznamu, stiskem zvolíte a vložíte požadovaný soubor. 3. Enable recording backup: Stiskem se zobrazí stránka pro nastavení zálohování. (1) Backup mode: FTP protokol pro zálohování (2) IP address and port number: zde nastavíte IP adresu a číslo portu jako cíl pro zálohování (3) Folder: zde zadáte jméno záložní složky (4) Log in * Anonymous: Tuto volbu využijete v případě, že existuje anonymní přihlášení na cílový FTP server. * Account ID / password: Přihlášení proběhne po zadání ID konta a hesla. (5) Formáty videa: MP4 *Stiskem Connection test ověříte FTP nastavení. *Stiskem Apply potvrdíte provedené nastavení. Stiskem OK ve vyjetém okně aplikujete provedení změny. Nové nastavení se aktivuje při příštím nahrávání. 4. Aktivujte Add prefix to video filename: Pro Export a Upload, je pomocí Lesson Info / device přidán ke jménu souboru videa zadaný řetězec jako přípona 29

31 1. Režim Recording mode: můžete si vybrat z režimů Mixed video nebo Mixed video / Original sources. 2. Encode Profile: Můžete si vybrat z 15 dostupných možností kompresních formátů záznamu, nebo si upravit svůj vlastní. Profil Jméno scény Popis aplikace 1 Dynamic Scene Full HD Dlouhé natočené scény a záznamy na lokální harddisk. 2 General Scene Full HD Středně dlouhé natočené scény a záznamy na lokální harddisk. 3 Static Scene Full HD Krátké natočené scény a záznamy na lokální harddisk. 4 Dynamic Scene HD Dlouhé natočené scény. 5 General Scene HD Středně dlouhé natočené scény. 6 Static Scene HD Krátké natočené scény. 7 Dynamic Scene SD Dlouhé natočené scény a živé vysílání přes LAN KS-2. 8 General Scene SD Středně dlouhé natočené scény a živé vysílání přes LAN KS-2. 9 Static Scene SD Krátké natočené scény a živé vysílání přes LAN KS Dynamic Scene Internet Dlouhé natočené scény a živé vysílání přes internet (z PC nebo tabletu). 11 General Scene Internet Středně dlouhé natočené scény a živé vysílání přes internet (z PC nebo tabletu). 12 Static Scene Internet Krátké natočené scény a živé vysílání přes internet (z PC nebo tabletu). 13 Dynamic scene mobile network Dlouhé natočené scény a živé vysílání přes internet (z mobilního zařízení). 14 General scene mobile network Středně dlouhé natočené scény a živé vysílání přes internet (z mobilního zařízení). 15 Static scene mobile network Krátké natočené scény a živé vysílání přes internet (z mobilního zařízení). 16 User Define Stiskem otevřete okno pro úpravy, jak vidíte níže. Stiskem Apply aplikujete své nastavení. 30

32 6.3.3 Nastavení streamingu 1. Režim Streaming mode: volíte cíl pro streaming. (1) Volbou OFF zakážete streaming. (2) Volbou RTP Multicast aktivujete režim multicast, IP adresu video streamu a port zobrazíte kliknutím na ozubené kolečko. Stream můžete zobrazit na PC ve společné síti s KS-2. Vyžaduje to software, který dokáže přehrávat síťový streaming, např. VLC player. a. Příklad. Zadáte IP adresu a port streamu do VLC přehrávače, kde přehrajete stream aktuálně probíhajího záznamu. Streaming funguje pouze pokud je na K2 aktivován záznam. b. Adresu streamu pro síťový streaming vidíte v hlavním menu. c. Life cycle: nastavíte TTL. *Stiskněte Apply po dokončení úprav, tím aplikujte provedené změny. 31

33 (3) Volbou RTP unicast aktivujete streaming v režimu unicast Příklad: Zadáte IP adresu a port serveru či dekodéru, který bude přijímat stream aktuálního záznamu. Adresu streamu a port zjistíte v nastavení přijímacího zařízení (serveru či dekodéru). *Stiskněte Apply po dokončení úprav, tím aplikujte provedené změny. (4) Zvolte Webcasting pro streamování pomocí služby Flash-Server. a. Přidejte na webovou stránku vlastní videokanál prostřednictvím platformy pro živé vysílání, např. Youtube apod. Zadejte adresu a klíč vašeho Youtube live kanálu a vysílejte živě na předdefinovaném kanále. *Stiskněte Apply po dokončení úprav, tím aplikujte provedené změny. 32

34 2. Nastavení komprese: Můžete si vybrat z 15 dostupných možností kompresních formátů záznamu, nebo si upravit svůj vlastní. Profil Jméno scény Popis aplikace 1 Dynamic Scene Full HD Dlouhé natočené scény a záznamy na lokální harddisk. 2 General Scene Full HD Středně dlouhé natočené scény a záznamy na lokální harddisk. 3 Static Scene Full HD Krátké natočené scény a záznamy na lokální harddisk. 4 Dynamic Scene HD Dlouhé natočené scény. 5 General Scene HD Středně dlouhé natočené scény. 6 Static Scene HD Krátké natočené scény. 7 Dynamic Scene SD Dlouhé natočené scény a živé vysílání přes LAN KS-2. 8 General Scene SD Středně dlouhé natočené scény a živé vysílání přes LAN KS-2. 9 Static Scene SD Krátké natočené scény a živé vysílání přes LAN KS Dynamic Scene Internet Dlouhé natočené scény a živé vysílání přes internet (z PC nebo tabletu). 11 General Scene Internet Středně dlouhé natočené scény a živé vysílání přes internet (z PC nebo tabletu). 12 Static Scene Internet Krátké natočené scény a živé vysílání přes internet (z PC nebo tabletu). 13 Dynamic scene mobile network Dlouhé natočené scény a živé vysílání přes internet (z mobilního zařízení). 14 General scene mobile network Středně dlouhé natočené scény a živé vysílání přes internet (z mobilního zařízení). 15 Static scene mobile network Krátké natočené scény a živé vysílání přes internet (z mobilního zařízení). 16 User Define Stiskem otevřete okno pro úpravy, jak vidíte níže. Stiskem Apply aplikujete své nastavení. *Stiskem Apply potvrdíte provedené nastavení. Stiskem OK ve vyjetém okně aplikujete provedení změny. Nové nastavení se aktivuje při příštím nahrávání. 33

35 6.4 Local Storage Settings - Nastavení lokálního úložiště Nahrané soubory uložte na externí harddisk/flashdisk (USB). Zapojte disk do zadního USB portu a zobrazte příslušné informace o disku. 1. Volba disku: Na stránce Storage device klikněte na Select disk v dolní části stránky, vyberte požadovaný disk a klikněte na Apply. 2. Formátování disku: stiskněte klávesu, a stiskem OK ve vyjetém okně spustíte formátování zapojeného disku. Stav disku na stránce Storage device se změní na "mounted" (namontovaný). 3. Nastavení úložiště (1) Zkontrolujte, zda je aktivní Local storage a uložte zde své záznamy. (2) Zkontrolujte, zda je aktivní funkce Cycling Record, která aktivuje cyklické nahrávání (ve smyčce). 4. Po dokončení nastavení stiskněte Apply. 6.5 Event Log - Report událostí Umožňuje uživateli procházet zprávy, upozornění a chybové hlášky, zobrazují se podle nastavení Time sequence. 1. Aktivujte režim Debug: Otevřete soubor Event Log a vstupte do režimu Debug mode, kde procházíte kroky při natáčení. 2. Zobrazení kategorií událostí: All, admin a user interface. 3. Setřídění podle posledního data; dostupné volby zahrnují poslední měsíc, dva dny, tři dny. 34

36 6.6 About - O produktu V pravém dolním rohu můžete kliknutím na "Export" konfiguraci exportovat, kliknutím na "Import" zvolit a načíst konfigurační soubor pro import. Kliknutím na "Firmware Update" spustíte upgrade firmware, zvolíte a načtete firmware pro update. 35

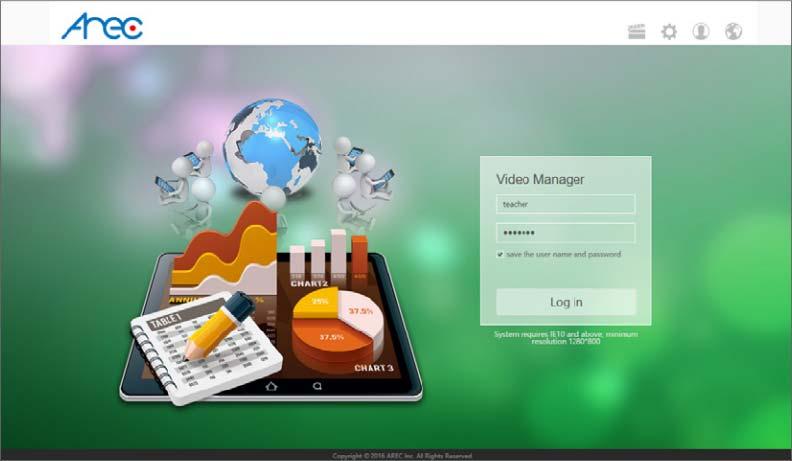

37 Kapitola 7 Rozhraní správy videí (Video Management Platform) 7.1 Lecture Manager Lecture Manager slouží k: manipulaci s natočenými klipy (sestřih, zdrojové kanály) jako stažení do PC, načtení na FTP, a vymazání. Pod ikonou Live Broadcast je možno monitorovat hlavní výstup pro záznam a stream. 1. Při prvním přihlášení zadejte přihlašovací údaje, z továrny je nastaveno video jako User name, a video jako heslo. 2. Language switching V pravém rohu nahoře na stránce můžete přepnout jazyk, kde můžete zvolit tradiční čínštinu, čínštinu nebo angličtinu. Standardně nastavený jazyk z výroby je English. Manipulace s klipy, vymazání, přehrávání, stažení do PC, načtení na FTP: 36

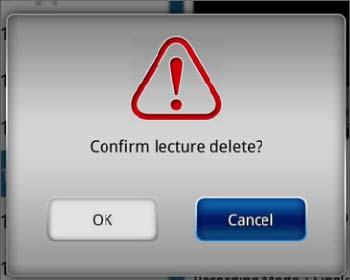

38 1. Stiskem klip vymažete. 2. Zvolte video pro přehrání: Pokud je nahrávací režim MP4 Mixed video, půjde pouze o toto video; pokud je nahrávací režim MP4 Mixed / originální video, jde o maximálně 3 videa, sestřih a jednotlivé video vstupy 1 a Stiskem stáhnete (download) klip. 4. Stiskem přednášku odešlete (upload) klip. 7.2 Live Broadcast - Živé vysílání Standby V náhledu živého videa v Live Broadcast se v horní části zobrazuje zelený pás s nápisem Standby v případě, že není aktivní záznam a streaming. 37

39 7.2.2 Nahrávání Během záznamu a streamování se v horní části zobrazuje červený pás s nápisem Recording. ttps://photos.google.com/share/af1qippj3dszvuvbaifpsu3asz8qr86rdqdpvpggzmk1vxojjykv58kw24_te koytmfj5w?key=lthzdkjvtdgtec1hujvfzks0qzboautlqwrwv0xr AREC Inc. Všechna práva vyhrazena Veškeré informace v tomto dokumentu jsou našim vlastnictvím Vyrobeno na Taiwanu Datum: Verze 1.9 AREC má oprávnění změnit či vylepšit specifikaci produktu, aniž by byl povinen o tom informovat uživatele. Nejnovější informace, související s produktem, i další, získáte na 38
