Uživatelská příručka

Transkript

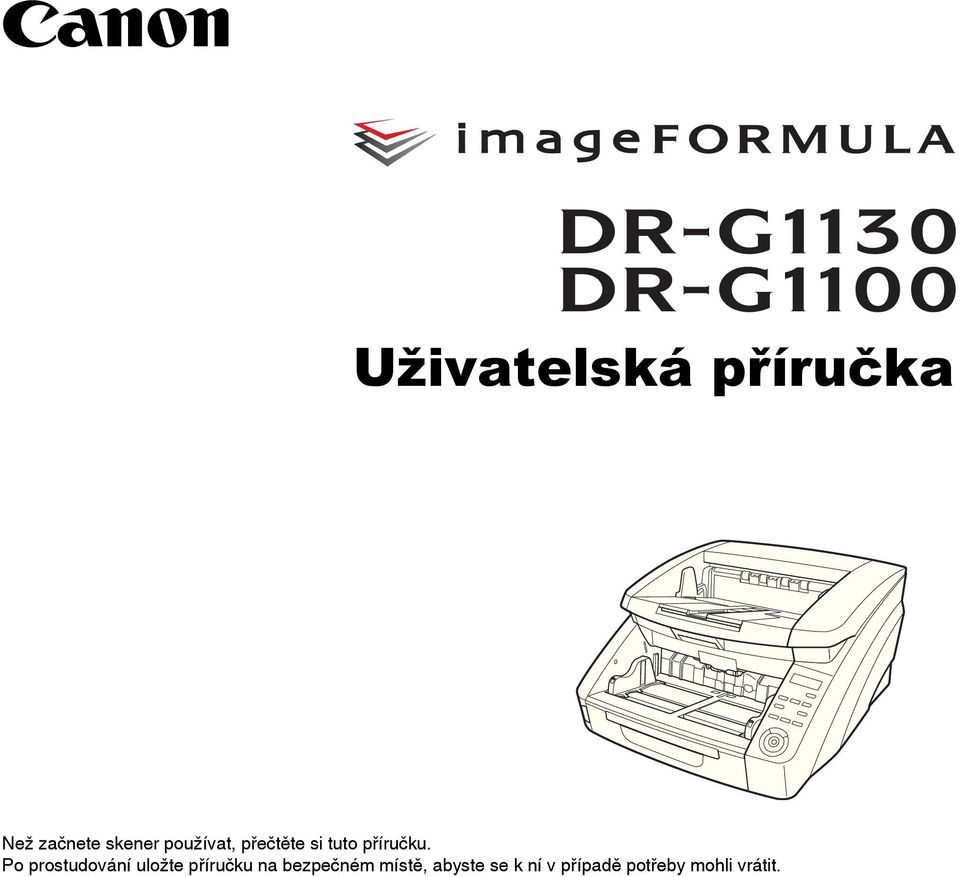

1 Uživatelská příručka Než začnete skener používat, přečtěte si tuto příručku. Po prostudování uložte příručku na bezpečném místě, abyste se k ní v případě potřeby mohli vrátit.

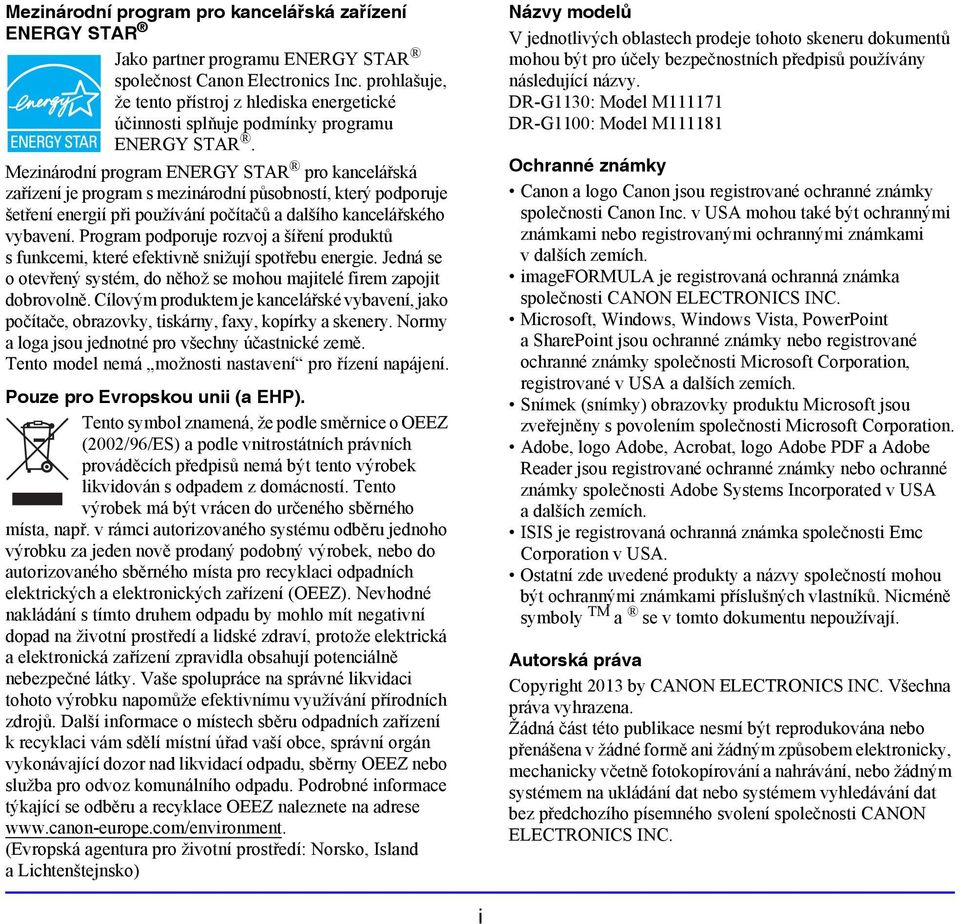

2 Mezinárodní program pro kancelářská zařízení ENERGY STAR Jako partner programu ENERGY STAR společnost Canon Electronics Inc. prohlašuje, že tento přístroj z hlediska energetické účinnosti splňuje podmínky programu ENERGY STAR. Mezinárodní program ENERGY STAR pro kancelářská zařízení je program s mezinárodní působností, který podporuje šetření energií při používání počítačů a dalšího kancelářského vybavení. Program podporuje rozvoj a šíření produktů s funkcemi, které efektivně snižují spotřebu energie. Jedná se o otevřený systém, do něhož se mohou majitelé firem zapojit dobrovolně. Cílovým produktem je kancelářské vybavení, jako počítače, obrazovky, tiskárny, faxy, kopírky a skenery. Normy a loga jsou jednotné pro všechny účastnické země. Tento model nemá možnosti nastavení pro řízení napájení. Pouze pro Evropskou unii (a EHP). Tento symbol znamená, že podle směrnice o OEEZ (2002/96/ES) a podle vnitrostátních právních prováděcích předpisů nemá být tento výrobek likvidován s odpadem z domácností. Tento výrobek má být vrácen do určeného sběrného místa, např. v rámci autorizovaného systému odběru jednoho výrobku za jeden nově prodaný podobný výrobek, nebo do autorizovaného sběrného místa pro recyklaci odpadních elektrických a elektronických zařízení (OEEZ). Nevhodné nakládání s tímto druhem odpadu by mohlo mít negativní dopad na životní prostředí a lidské zdraví, protože elektrická a elektronická zařízení zpravidla obsahují potenciálně nebezpečné látky. Vaše spolupráce na správné likvidaci tohoto výrobku napomůže efektivnímu využívání přírodních zdrojů. Další informace o místech sběru odpadních zařízení k recyklaci vám sdělí místní úřad vaší obce, správní orgán vykonávající dozor nad likvidací odpadu, sběrny OEEZ nebo služba pro odvoz komunálního odpadu. Podrobné informace týkající se odběru a recyklace OEEZ naleznete na adrese (Evropská agentura pro životní prostředí: Norsko, Island a Lichtenštejnsko) Názvy modelů V jednotlivých oblastech prodeje tohoto skeneru dokumentů mohou být pro účely bezpečnostních předpisů používány následující názvy. DR-G1130: Model M DR-G1100: Model M Ochranné známky Canon a logo Canon jsou registrované ochranné známky společnosti Canon Inc. v USA mohou také být ochrannými známkami nebo registrovanými ochrannými známkami v dalších zemích. imageformula je registrovaná ochranná známka společnosti CANON ELECTRONICS INC. Microsoft, Windows, Windows Vista, PowerPoint a SharePoint jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation, registrované v USA a dalších zemích. Snímek (snímky) obrazovky produktu Microsoft jsou zveřejněny s povolením společnosti Microsoft Corporation. Adobe, logo Adobe, Acrobat, logo Adobe PDF a Adobe Reader jsou registrované ochranné známky nebo ochranné známky společnosti Adobe Systems Incorporated v USA a dalších zemích. ISIS je registrovaná ochranná známka společnosti Emc Corporation v USA. Ostatní zde uvedené produkty a názvy společností mohou být ochrannými známkami příslušných vlastníků. Nicméně symboly TM a se v tomto dokumentu nepoužívají. Autorská práva Copyright 2013 by CANON ELECTRONICS INC. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována nebo přenášena v žádné formě ani žádným způsobem elektronicky, mechanicky včetně fotokopírování a nahrávání, nebo žádným systémem na ukládání dat nebo systémem vyhledávání dat bez předchozího písemného svolení společnosti CANON ELECTRONICS INC. i

3 Prohlášení Změna informací obsažených v tomto dokumentu bez předchozího oznámení vyhrazena. SPOLEČNOST CANON ELECTRONICS INC. ODMÍTÁ ZÁRUKY JAKÉHOKOLIV DRUHU TÝKAJÍCÍ SE TOHOTO MATERIÁLU, AŤ VÝSLOVNÉ NEBO IMPLIKOVANÉ, S VÝJIMKOU ZÁRUK ZDE UVEDENÝCH, MIMO JINÉ VČETNĚ JAKÝCHKOLIV ZÁRUK ZA PRODEJNOST, OBCHODOVATELNOST, VHODNOST K URČITÉMU ÚČELU POUŽITÍ NEBO ZA NARUŠENÍ JAKÝCHKOLIV PRÁV. SPOLEČNOST CANON ELECTRONICS INC. NENESE ODPOVĚDNOST ZA JAKÉKOLIV PŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY JAKÉKOLIV POVAHY NEBO ZTRÁTY NEBO VÝDAJE VZNIKLÉ V DŮSLEDKU POUŽITÍ TOHOTO MATERIÁLU. SPOLEČNOST CANON ELECTRONICS INC. NEODPOVÍDÁ ZA ZA SKLADOVÁNÍ DOKUMENTŮ NASKENOVANÝCH TÍMTO PRODUKTEM A ZA MANIPULACI S NIMI, ANI ZA SKLADOVÁNÍ A MANIPULACI S VÝSLEDNÝMI NASKENOVANÝMI OBRAZOVÝMI DATY. POKUD MÁTE V ÚMYSLU ZBAVIT SE ORIGINÁLŮ NASKENOVANÝCH DOKUMENTŮ, JAKO ZÁKAZNÍK ODPOVÍDÁTE ZA KONTROLU NASKENOVANÝCH OBRÁZKŮ A OVĚŘENÍ, ŽE DATA JSOU NEPORUŠENA. MAXIMÁLNÍ ODPOVĚDNOST SPOLEČNOSTI CANON ELECTRONICS INC. DLE TÉTO ZÁRUKY ODPOVÍDÁ KUPNÍ CENĚ PRODUKTU, NA KTERÝ SE ZÁRUKA VZTAHUJE. ii

4 Úvodní část Děkujeme vám, že jste si zakoupili skener dokumentů Canon imageformula DR-G1130/G1100. Než začnete přístroj používat, přečtěte si pozorně tuto i následující příručky, abyste se seznámili s možnostmi zařízení a mohli maximálně využívat všechny jeho funkce. Po přečtení uložte příručky na bezpečné místo pro případ, že je budete v budoucnu potřebovat. Příručky ke skeneru Dokumentace k tomuto skeneru obsahuje příručku Referenční průvodce (dodávaná se skenerem), Uživatelskou příručku (tato příručka) a Provozní příručku aplikace CapturePerfect3.1, které jsou v elektronické formě a nainstalují se do nabídky Start systému Windows během instalace softwaru. Uživatelská příručka Referenční příručka Tato příručka obsahuje základní pokyny k obsluze skeneru vybrané z Uživatelské příručky. Provozní příručka aplikace CapturePerfect 3.1 Uživatelská příručka (tato příručka) Část Hardware poskytuje obecné informace o provozních nastaveních skeneru, údržbě a odstraňování problémů. Provozní příručka CapturePerfect 3.1 (Elektronická příručka) Jedná se o provozní příručku pro aplikační program CapturePerfect 3.1 dokumentačního skeneru Canon. Zaregistrujte Windows 8 na následujících místech. Tip Během instalace softwaru se Uživatelská příručka a Provozní příručka aplikace CapturePerfect 3.1 nainstalují do následujících umístění. iii

5 Symboly použité v této příručce V této příručce jsou pro vysvětlení různých postupů, omezení a bezpečnostních upozornění týkajících se manipulace použity následující symboly. Jsou zde uvedeny rovněž instrukce, které je třeba dodržovat v zájmu zajištění bezpečnosti. VÝSTRAHA Varuje před operacemi, které mohou v případě nesprávného provedení způsobit smrt nebo poranění osob. Z důvodu bezpečného používání skeneru dbejte vždy na tato upozornění. UPOZORNĚNÍ Upozorňuje na operace, které by v případě nesprávného provedení mohly vést ke zranění osob nebo poškození majetku. Z důvodu bezpečného používání skeneru dbejte vždy na tato upozornění. DŮLEŽITÉ Označuje provozní požadavky a omezení. Pečlivě si tyto položky přečtěte, abyste skener obsluhovali správně a nedošlo k jeho poškození. Jak je tato příručka uspořádána Tato příručka obsahuje následující kapitoly. Hardware Kapitola 1 Než začnete skener používat Poskytuje přehled skeneru. Kapitola 2 Instalace Popisuje provozní prostředí a to, jak zařízení připojit k počítači Kapitola 3 Základní operace Popisuje základní použití skeneru. Kapitola 4 Další funkce Popisuje uživatelský režim a další funkce Kapitola 5 Údržba Popisuje rutinní čištění a výměnu válce. Kapitola 6 Praktické příklady Popisuje zobrazovaná hlášení a řešení při odstraňování problémů. Kapitola 7 Dodatek Obsahuje seznam specifikací a informace o podpoře. Tip Označuje objasnění operace nebo obsahuje doplňková vysvětlení pro určitý postup. Důrazně doporučujeme, abyste si tyto poznámky pečlivě přečetli. iv

6 Uživatelská příručka Hardware Než začnete skener používat, přečtěte si tuto příručku. Po prostudování uložte příručku na bezpečném místě, abyste se k ní v případě potřeby mohli vrátit.

7 Hardware Obsah Úvodní část...iii Příručky ke skeneru... iii Symboly použité v této příručce...iv Jak je tato příručka uspořádána...iv Kapitola 1 Než začnete skener používat 1. Důležité bezpečnostní pokyny Místo instalace Napájení Přemístění skeneru Manipulace Likvidace Funkce Názvy a funkce dílů Pohled zepředu, vstup podavače a výstup dokumentů Pohled zezadu Ovládací panel Kapitola 2 Instalace 1. Postupy při instalaci Požadavky na instalaci Instalace softwaru Připojení skeneru k počítači Umístění konektorů rozhraní Připojení skeneru k počítači Zapnutí napájení Vypnutí napájení Kapitola 3 Základní operace 1. Dokumenty Přijatelné dokumenty Nastavení režimu Long Document (Dlouhý dokument) Přihrádka podavače a výstupní přihrádka Příprava přihrádky podavače dokumentů Nastavení vodicích lišt dokumentu Příprava výstupní přihrádky dokumentů Metody podávání dokumentů Výběr metody podávání dokumentu Skenování Funkce Job (Úloha) CapturePerfect Použití listů s kódem Patchcode (volitelné) Informace o listech s kódem Patchcode Použití listů s kódem Patchcode Řešení přerušení při skenování Kontrola chybového hlášení na ovládacím panelu Řešení uvíznutí papíru, šikmo podaných dokumentů a sešití Řešení podávání více listů Kapitola 4 Další funkce 1. Popis funkce Uživatelský režim Pracovní postup uživatelského režimu Funkce uživatelského režimu Kapitola 5 Údržba 1. Pravidelná údržba Čištění skeneru Čištění senzorů Otevření a zavření horní jednotky Čištění skla skeneru, válce a podložky Nastavení komprese Funkce automatického vypnutí napájení Zásuvka Výměna přepravních válců Cyklus výměny válců Kontrola a resetování počítadla stránek Vyjmutí válců a jejich nasazení zpět Oddělení a připojení oddělovacího prvku (kryt válce zpomalovače) Kdy vyměnit oddělovací prvek (kryt válce zpomalovače) Oddělení a připojení oddělovacího prvku (kryt válce zpomalovače) ii

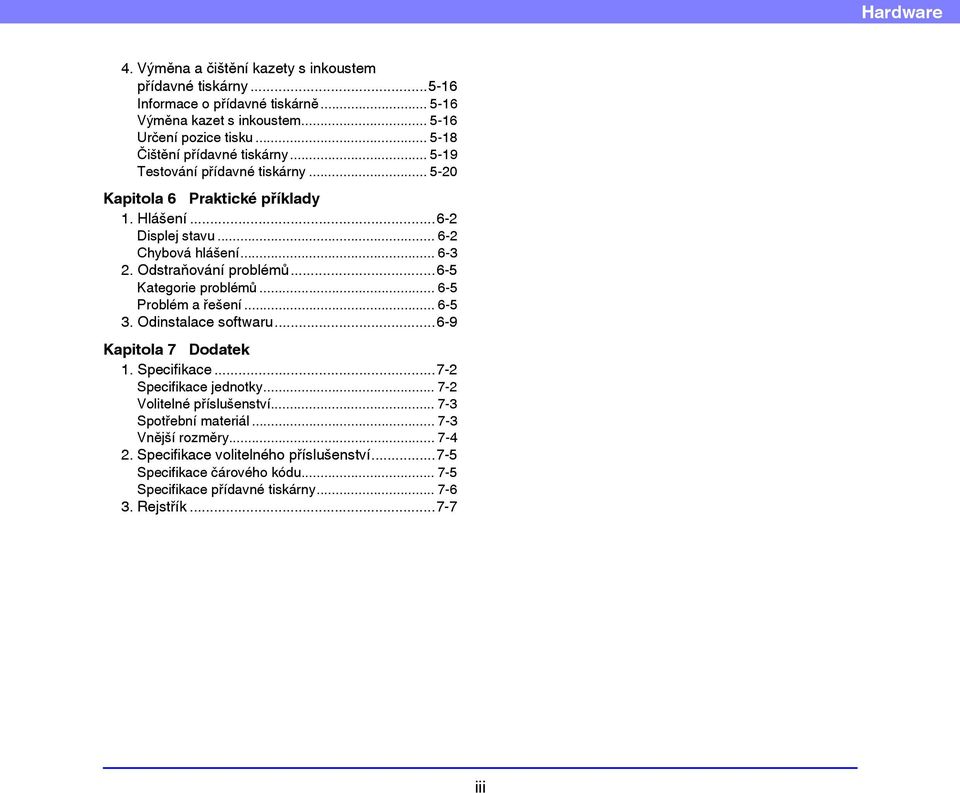

8 Hardware 4. Výměna a čištění kazety s inkoustem přídavné tiskárny Informace o přídavné tiskárně Výměna kazet s inkoustem Určení pozice tisku Čištění přídavné tiskárny Testování přídavné tiskárny Kapitola 6 Praktické příklady 1. Hlášení Displej stavu Chybová hlášení Odstraňování problémů Kategorie problémů Problém a řešení Odinstalace softwaru Kapitola 7 Dodatek 1. Specifikace Specifikace jednotky Volitelné příslušenství Spotřební materiál Vnější rozměry Specifikace volitelného příslušenství Specifikace čárového kódu Specifikace přídavné tiskárny Rejstřík iii

9 Kapitola 1 Než začnete skener používat 1. Důležité bezpečnostní pokyny Místo instalace Napájení Přemístění skeneru Manipulace Likvidace Funkce Názvy a funkce dílů Pohled zepředu, vstup podavače a výstup dokumentů Pohled zezadu Ovládací panel

10 Kapitola 1 Než začnete skener používat 1. Důležité bezpečnostní pokyny V zájmu zajištění bezpečného provozu tohoto skeneru si přečtěte níže uvedená bezpečnostní varování a upozornění. Místo instalace Výkonnost skeneru je ovlivněna prostředím, ve kterém je instalován. Zajistěte, aby místo, kde bude skener umístěn, splňovalo následující požadavky na provozní prostředí. Dbejte na to, aby byl kolem skeneru zajištěn dostatečný prostor pro jeho obsluhu, údržbu a ventilaci. 100 mm nebo více Neinstalujte skener na místech vystavených přímému slunečnímu záření. Pokud nemáte jinou možnost, zastiňte skener závěsy. Vyhýbejte se místům, kde se kumulují velká množství prachu. Neumísťujte přístroj na teplá ani vlhká místa, např. do blízkosti vodovodního kohoutku, ohřívače vody nebo zvlhčovače vzduchu, ani na místa s případným výskytem výparů čpavku, ředidel nebo jiných těkavých chemikálií. 635 mm nebo více 823 mm nebo více Neinstalujte skener na místech vystavených otřesům. Nevystavujte skener rychlým změnám teploty. Pokud by místnost, v níž je skener umístěn, byla rychle vyhřátá z nízké teploty, mohlo by uvnitř skeneru dojít ke kondenzaci (vytvoření vodních kapiček). To může mít za následek viditelné snížení kvality skenování. K dosažení optimální kvality skenování doporučujeme tyto provozní podmínky: Teplota místnosti: 10 až 32,5 C (50 až 90,5 F) Vlhkost: Relativní vlhkost 20 až 80 % Neinstalujte skener poblíž zařízení vytvářejících magnetické pole (např. reproduktory, televizory nebo rádia). Napájení Připojte pouze k zásuvce s vhodným jmenovitým napětím a frekvencí elektrického rozvodu (120 V, 60 Hz nebo V, 50/60 Hz, podle regionu). Nepoužívejte skener, jestliže napájení nemá specifikované jmenovité napětí. Mohlo by dojít k požáru nebo úrazu elektrickým proudem. Do zásuvky, k níž je připojen skener, nezapojujte žádná jiná elektrická zařízení. Používáte-li prodlužovací šňůru, ujistěte se, zda splňuje požadavky na napájení skeneru. Pokud na napájecí šňůru opakovaně šlapete nebo na ni pokládáte těžké předměty, můžete ji poškodit. Další používání poškozené napájecí šňůry může vést k nehodě, jako je např. požár nebo úraz elektrickým proudem. 1-2

11 Kapitola 1 Než začnete skener používat Před použitím kabel rozviňte. Netahejte přímo za napájecí šňůru. Při jejím odpojování uchopte šňůru za koncovku a vytáhněte ji ze zásuvky. V okolí zásuvky udržujte volný prostor, aby se v naléhavém případě dala zástrčka snadno vytáhnout. V případě dotazů ohledně napájení se obraťte na místního autorizovaného zástupce společnosti Canon nebo servisního zástupce, který vám poskytne bližší informace. Přemístění skeneru Hmotnost skeneru je přibližně 22,8 kg. Ke zvednutí a přenesení skeneru musejí být dva lidé, jeden na každé straně. Nikdy se nepokoušejte zvedat skener sami bez pomoci. Mohli byste skener upustit nebo si přiskřípnout prsty, a tím způsobit zranění nebo poškození skeneru. Mimořádnou pozornost věnujte přenášení přístroje. Před stěhováním skeneru nezapomeňte nejdříve odpojit kabel rozhraní a napájecí šňůru. Pokud by se skener přenášel s těmito kabely připojenými, vidlice a konektory by se mohly poškodit nebo by mohlo dojít ke zranění osob nebo poškození skeneru. Manipulace VÝSTRAHA Při používání skeneru dodržujte vždy následující bezpečnostní opatření. Nedodržení těchto pokynů může mít za následek vznik požáru nebo zasažení elektrickým proudem. V blízkosti skeneru nikdy nepoužívejte alkohol, benzen, aerosolové spreje, ředidla ani jiné hořlavé látky. Nezkracujte, nepoškozujte ani neupravujte napájecí šňůru. Na napájecí šňůru nepokládejte těžké předměty, za šňůru netahejte ani ji nadměrně neohýbejte. Nikdy nepřipojujte napájecí šňůru mokrýma rukama. Skener nezapojujte do rozdvojky nebo prodlužovací šňůry. Nesmotávejte napájecí šňůru a nedělejte na ní uzly, mohlo by dojít k požáru nebo zasažení elektrickým proudem. Při zapojování šňůry do sítě se ujistěte, že je zástrčka bezpečně a úplně zasunuta do síťové zásuvky. Při použití prodlužovací šňůry s navijákem odviňte z cívky celou šňůru. Dlouhodobý provoz s kabelem navinutým na cívce může způsobit přehřívání kabelu a může být příčinou požáru. Nepoužívejte napájecí šňůru jinou než tu, která je dodávána s tímto skenerem. 1-3

12 Kapitola 1 Než začnete skener používat Nikdy se nepokoušejte rozebírat skener ani jej jakýmkoliv způsobem upravovat. Je to nebezpečné a mohlo by dojít k požáru nebo úrazu elektrickým proudem. V blízkosti jednotky skeneru nepoužívejte hořlavé aerosolové přípravky. Při čištění skener vypněte a odpojte napájecí šňůru ze zásuvky. Skener čistěte pomocí navlhčeného a řádně vyždímaného hadříku. K čištění nikdy nepoužívejte alkohol, benzen, ředidla ani jiné hořlavé látky. Pokud skener vydává nezvyklý hluk, nebo je zdrojem kouře, tepla nebo zápachu, nefunguje nebo dojde k jiným nenormálním událostem při jeho používání, okamžitě vypněte síťový vypínač a odpojte napájecí šňůru za zásuvky. Poté kontaktujte místního autorizovaného zástupce společnosti Canon nebo servisního zástupce, který vám poskytne bližší informace. Chraňte skener před pády, nárazy a silnými otřesy. V případě, že dojde k jeho poškození, okamžitě vypněte síťový spínač a odpojte napájecí šňůru ze zásuvky. Poté kontaktujte místního autorizovaného zástupce společnosti Canon nebo servisního zástupce a požádejte jej o servisní opravu. Před stěhováním skeneru zkontrolujte, zda je přístroj vypnutý a odpojený od síťové zásuvky. UPOZORNĚNÍ Neinstalujte skener na nestabilních a nakloněných plochách a na místech vystavených nadměrným otřesům. Mohlo by dojít k pádu skeneru, který by mohl mít za následek poranění osob a poškození skeneru. Neblokujte ventilační otvory. Mohlo by to způsobit přehřátí skeneru a následný vznik požáru. Na skener nepokládejte malé kovové objekty jako kancelářské sponky, šperky nebo skoby. Mohlo by se stát, že některý z nich spadne do skeneru a způsobí požár nebo úraz elektrickým proudem. V případě, že nějaký takovýto objekt do skeneru spadne, okamžitě vypněte síťový spínač a odpojte napájecí šňůru ze zásuvky. Poté kontaktujte místního autorizovaného zástupce společnosti Canon nebo servisního zástupce a požádejte jej o servisní opravu. Neumísťujte skener na prašné ani vlhké místo. Mohlo by dojít k požáru nebo úrazu elektrickým proudem. Na povrch skeneru nepokládejte žádné předměty. Mohlo by dojít k jejich pádu nebo převrácení a následně ke zranění osob. Při odpojování uchopte napájecí šňůru pevně za její koncovku. Netahejte přímo za síťovou šňůru, mohlo by dojít k poškození elektrické izolace, odhalení vnitřních vodičů šňůry a následně k požáru nebo zasažení elektrickým proudem. Okolo elektrické zástrčky ponechte dostatečný prostor, aby bylo možné skener kdykoliv snadno odpojit. Budou-li v okolí elektrické zástrčky různé předměty, v případě nutnosti nebudete moci skener rychle odpojit. Dávejte pozor, aby do skeneru nevnikla voda a hořlavé látky (alkohol, ředidlo na barvy, benzen atd.). Pokud by se tak stalo, mohlo by dojít ke vzniku požáru nebo zasažení elektrickým proudem. Pokud skener nebudete delší dobu používat (například přes noc), z bezpečnostních důvodů vypněte síťový spínač. Z bezpečnostních důvodů také vypněte síťový spínač a odpojte napájecí šňůru ze zásuvky, pokud nebudete skener dlouho používat, např. před dovolenou. 1-4

13 Kapitola 1 Než začnete skener používat Při používání skeneru nenoste volné oděvy a šperky, které by se mohly ve skeneru zachytit. Mohlo by dojít ke zranění. Zejména si dejte pozor na kravaty a dlouhé vlasy. Pokud dojde k jejich zachycení ve skeneru, okamžitě odpojte síťovou šňůru, aby se přístroj zastavil. Postupujte opatrně při vkládání papíru do skeneru a při odstraňování zachycených papírů. Mohli byste se pořezat o hrany listů papíru. UPOZORNĚNÍ: Horký povrch Část, na které je nálepka, může být horká, a neopatrná manipulace může vést k popálení. Pro bezpečnou manipulaci si nezapomeňte projít všechna bezpečnostní opatření. Likvidace V případě likvidace skeneru postupujte podle místních předpisů a zákonů. V případě potřeby se obraťte na místního autorizovaného prodejce produktů Canon. 1-5

14 Kapitola 1 Než začnete skener používat 2. Funkce Hlavní funkce zařízení DR-G1130/G1100 jsou popsány dále. Charakteristiky skeneru Různé režimy skenování Skener je vybaven šesti režimy skenování: Černobílý, Difuze chyb, Pokročilé vylepšení barev, Pokročilé vylepšení barev II, 256 úrovní šedé a 24bitové barvy. * Pokročilé vylepšení textu vyjasní skenovaný text zpracováním barev pozadí nebo popředí. Rychlé podávání dokumentů Skener skenuje až 100 listů dokumentů za minutu ve formátu LTR/A4 v režimu černobílého skenování, skenování ve stupních šedi a v režimu barevného skenování. (Model DR-G1130) * Podmínky skenování: LTR/A4 na výšku, duplexní, 200 dpi Velkokapacitní podavač Do přihrádky podavače dokumentů lze vložit až 500 listů běžného papíru. Režim Count Only (Jen spočítat) Když se skener používá jako samostatný přístroj, tento režim spočítá počet vložených listů dokumentu. (Viz Režim Count Only (Jen spočítat) na str. 4-2.) Nastavitelná přihrádka podavače dokumentů Pozici přihrádky podavače dokumentů lze nastavit nahoru nebo dolů podle počtu vkládaných listů dokumentů. (Viz Příprava přihrádky podavače dokumentů na str. 3-5.) Režim Long Document (Dlouhý dokument) Je možné skenovat listy dokumentů až do mm na délku. (Viz Nastavení režimu Long Document (Dlouhý dokument) na str. 3-3.) Funkce Job (Úloha) Podmínky skenování a místo ukládání pro obrazové soubory se registrují společně s úlohou, takže je možné skenovat pouze pomocí tlačítek ovládacího panelu. (Viz Funkce Job (Úloha) na str ) Volně nastavitelné vodicí lišty dokumentu Levou a pravou vodicí lištu dokumentu lze nastavit tak, aby bylo možné dokumenty k naskenování vkládat zleva nebo zprava. (Viz Nastavení vodicích lišt dokumentu na str. 3-7.) Uživatelský režim Funkce uživatelského režimu lze využít k nastavení skeneru pro prakticky libovolné podmínky. (Viz Funkce uživatelského režimu na str. 4-6.) 1-6

15 Kapitola 1 Než začnete skener používat Funkce detekce Automatická detekce barevného dokumentu Skener automaticky detekuje, zda jsou dokumenty barevné, ve stupních šedi nebo černobílé. Automatická detekce velikosti papíru Před skenováním se detekuje velikost strany dokumentu. Skenování s pevnou velikostí Skenování s automatickou detekcí Detekce zkosení Skener při detekci zkoseného dokumentu zastaví podávání, protože se takový dokument dotýká okraje vstupu podavače. Detekce svorek Jakmile skener zjistí přítomnost sešitých dokumentů, zastaví podávání. (Viz Nastavení detekce sešití na str. 4-6.) Ultrazvuková detekce podávání více listů Jakmile ultrazvukový senzor zjistí, že se současně podávají dvě nebo více stránek dokumentů, zastaví podávání. (Viz Ovládací nastavení podání více listů na str. 4-6.) * Je možné určit zónu mimo detekci, aby nedocházelo k detekci podávání více listů v oblastech, které například obsahují lepicí štítky. Detekce podávání více listů podle délky dokumentu Skener zastaví podávání, když je zjištěno podávání více listů porovnáním délek dokumentů. (Viz Ovládací nastavení podání více listů na str. 4-6.) * Pomocí délky první stránky dokumentu jako reference skener detekuje podávání více listů v případě podání stránky jiné délky. Předskenování Tato funkce na začátku skenování naskenuje první stránku dokumentu a pozastaví skenování. Díky tomu můžete před pokračováním skenování nastavit jas a kontrast podle prvního obrazu. Ověření skenování Při skenování se počet naskenovaných stránek dokumentu ověří na základě předem určeného počtu nebo počtu získaného v režimu Count Only (Jen spočítat). (Viz Ověření skenování na str. 4-2.) Detekce orientace textu Funkce zjišťuje orientaci textu a skenovaný obraz podle potřeby otáčí o 90 stupňů kvůli sjednocení orientace. Směr podávání Je zjištěna orientace textu a obraz se otočí Zpracování obrazu Zabránění propíjení/odstranění pozadí Zabrání tomu, aby se na naskenovaných obrazech objevilo pozadí nebo původní obraz na opačné straně průsvitných předloh. Otočení obrazu Skener může otáčet naskenované obrazy v přírůstcích po 90 nebo zjistit orientaci textu a otočit obraz v přírůstcích po 90, aby se opravila jeho orientace. Narovnání Skener vyrovná obraz, jestliže podle obrazu zjistí, že byl dokument vložen na šikmo. Zkosený obraz Vyrovnaný obraz 1-7

16 Kapitola 1 Než začnete skener používat Vynechání a vylepšení barvy Skener je vybaven funkcemi na vynechání a zdokonalení barvy, které umožní specifikovat jednu barvu (červená, modrá nebo zelená), která se má při skenování vynechávat (odstranit), respektive zvýraznit. Skenování Folio Dokumenty, které jsou příliš dlouhé, než aby se vešly do vstupu podavače, mohou být složeny a naskenovány po obou stranách a obrazy zkombinovány do jednoho. Barevný dokument Obraz s nastavením odstranění červené barvy (červená odfiltrována) Odstranění otvorů po vazbě Odstraňuje stíny, které se objevují na skenovaných obrazech v místech otvorů pro vazbu v původním dokumentu. Přední a zadní obraz Rekonstruovaný obraz MultiStream Tento skener podporuje funkci MultiStream, která může vytvořit tři obrazy s různými podmínkami skenování z jednoho průchodu skenování v závislosti na zamýšleném účelu. Nicméně tato funkce je k dispozici pouze v případě, že používáte software, který funkci Multi-Stream podporuje. Monthly Report Monthly Report Obraz s otvory pro vazbu Obraz bez otvorů pro vazbu Vynechání prázdné stránky Skener naskenuje obě strany dokumentu a z důvodu úspory obrazu přeskočí každou stranu, kterou určí jako prázdnou. Oboustranný dokument s prázdnou stranou Obrazy po vynechání prázdné stránky Skenovaný dokument (150 dpi, barevný) (300 dpi, černobílý) Dva typy výstupních snímků Zesílení textu nebo čar Pokud jsou nějaký text nebo čáry nezřetelné, tento skener má funkci, která je dokáže naskenovat a učinit silnější. Vyhlazení pozadí Tato funkce zpracuje pozadí v naskenovaném obrazu tak, aby vypadalo hladší. Funkci je možné použít, pokud jsou v nabídce [Color Mode] [Barevný režim] na kartě [Basic] [Základní] vybrány položky [Detect automatically] [Automaticky detekovat], [256-level Gray] [256 odstínů šedé] nebo [24bitové barvy]. 1-8

17 Kapitola 1 Než začnete skener používat Další funkce Systém rychlého obnovení Když je tato funkce aktivována a senzor zjistí chybné podávání způsobené uvíznutím papíru nebo současným podáváním více listů, skenování se pozastaví, abyste mohli opravit příčinu nesprávného podávání. Poté skenování pokračuje od stránky dokumentu, u níž byl abnormální stav zjištěn. (Viz Řešení přerušení při skenování na str ) * Systém rychlého obnovení je efektivní, když se podávání zastaví v důsledku detekce uvíznutí papíru, podávání více dokumentů současně, zkosení nebo sešití. Volitelné příslušenství Přídavná tiskárna (volitelné příslušenství) K naskenovaným dokumentům je možné volitelně přidat tisk. Detekce čárového kódu (volitelné příslušenství) Čárové kódy na dokumentech lze zjišťovat a dekódovat instalací přídavného modulu čárových kódů. Podpora kódu Patchcode Po instalaci volitelného dekodéru kódů Patchcode je možné detekovat listy kódu Patchcode vložené mezi stránky dokumentu. (Viz Použití listů s kódem Patchcode (volitelné) na str ) 1-9

18 Kapitola 1 Než začnete skener používat 3. Názvy a funkce dílů Níže jsou uvedeny názvy a funkce dílů skeneru DR-G1130/G1100. Pohled zepředu, vstup podavače a výstup dokumentů (1) (5) (4) (11) (6) (7) (12) (10) (2) (8) (3) (9) (10) (1) Horní jednotka Otevřete při čištění válců nebo uvíznutého papíru. (Viz str ) (2) Kryt přídavné tiskárny Tento kryt otevřete při výměně kazety s inkoustem v přídavné tiskárně nebo při jejím čištění. (Viz str ) (3) Výstupní přihrádka Zde vystupují naskenované dokumenty. (Viz str. 3-9.) (4) Ovládací panel (Viz str ) (5) Síťový vypínač Zapíná a vypíná skener. (Viz str. 2-8.) (6) Nástavec výstupní přihrádky Otevřením nástavce výstupní přihrádky zabráníte tomu, aby dokumenty nevypadávaly z výstupní přihrádky. (Viz str. 3-9.) (7) Zarážky vysouvání papíru Nastavením přizpůsobíte délku dokumentů, aby nedošlo k rozsypání dokumentů. (Viz str. 3-9.) (8) Vodicí lišty dokumentu Upravte podle šířky dokumentů, aby se vysouvané dokumenty přehledně skládaly. (Viz str. 3-9.) (9) Vodicí lišty dokumentu Nastavují se podle šířky dokumentů. (Viz str. 3-7 astr.3-8.) (10) Páčka zámku vodicí lišty dokumentu Uzamyká vodicí lišty dokumentu. (Viz str. 3-8.) (11) Přihrádka podavače dokumentů Sem uložte dokumenty, které se budou skenovat. (Viz str. 3-5.) (12)Nástavec přihrádky podavače dokumentů / nastavovací drát Rozšiřte podle potřeby, aby se přizpůsobil délce dokumentů. (Viz str. 3-6.) UPOZORNĚNÍ Pokud není nainstalovaná přídavná tiskárna, neotevírejte kryt tiskárny. 1-10

19 Kapitola 1 Než začnete skener používat Pohled zezadu (1) Větrací otvory (větrák) Odvádí teplo z vnitřní části skeneru. (2) Napájecí konektor Sem připojte dodanou napájecí šňůru. (Viz str. 2-6.) (3) Konektor USB (typ B) Sem připojte dodaný kabel USB. (Viz str. 2-7.) (3) UPOZORNĚNÍ Neblokujte ventilační otvory. Mohlo by to způsobit přehřátí skeneru a následný vznik požáru. (1) (2) 1-11

20 Kapitola 1 Než začnete skener používat Ovládací panel (3) (4) (5) (7) (11) (10) (1) (2) (4) (6) (9) (8) (1) Displej Zobrazí uživatelský režim, informace o úloze, zprávy a počítadla. (2) Tlačítko Count Clear (Vymazání počtů) Vymaže počítadlo na displeji. (3) Tlačítko Enter Slouží k výběru uživatelského režimu a potvrzení nastavení. (4) Tlačítka Slouží k výběru uživatelského režimu a úlohy. (5) Tlačítko Menu Zobrazí uživatelský režim. (Viz str. 4-4.) (6) Tlačítko Job (Úloha) Slouží k výběru úloh. (Viz str ) (7) Tlačítko Count Only (Jen spočítat) Podává stránky dokumentu a počítá je. (Viz str. 4-2.) (8) Tlačítko Separation Off (Oddělovací prvek vypnutý) Zvedne přihrádku podavače dokumentů na režim bez oddělování (ruční). (Viz str ) (9) Tlačítko New file (Nový soubor) Pokud je aktivní tlačítko File Separation (Oddělování souboru), oddělte soubory. (10)Tlačítko Start Spustí skenování. (11)Tlačítko Stop Zastaví proces skenování. 1-12

21 Kapitola 2 Instalace 1. Postupy při instalaci Požadavky na instalaci Instalace softwaru Připojení skeneru k počítači Umístění konektorů rozhraní Připojení skeneru k počítači Zapnutí napájení Vypnutí napájení...2-8

22 Kapitola 2 Instalace 1. Postupy při instalaci Proveďte následující instalační postupy, abyste skener připravili na provoz. Krok 1: Zjistěte požadavky na instalaci. (Viz str. 2-3) Krok 2: Nainstalujte software. (Viz str. 2-4) Krok 3: Připojte skener k počítači. (Viz str. 2-6) Krok 4: Zapněte napájení (rozpoznání skeneru). (Viz str. 2-8) 2-2

23 Kapitola 2 Instalace 2. Požadavky na instalaci K dosažení optimální kvality skenování doporučujeme použít systém splňující následující požadavky. Počítač Procesor: Intel Core i3 2,13 GHz nebo rychlejší Paměť: 4 GB a více Pevný disk: 3 GB nebo více volného místa potřebného pro instalaci veškerého softwaru USB rozhraní: Hi-Speed USB 2.0 Monitor: Doporučované rozlišení 1024 x 768 (XGA) nebo vyšší. Optická jednotka: Jednotka ke čtení disků DVD. Operační systém Microsoft Windows XP SP3 nebo novější Microsoft Windows XP x64 Edition SP2 nebo novější Microsoft Windows Vista SP2 nebo novější (32bitové a 64bitové vydání) Microsoft Windows 7 SP1 nebo novější (32bitové a 64bitové vydání) Windows 8 (32bitové a 64bitové vydání) I když počítač odpovídá doporučeným specifikacím, může být rychlost skenování různá v závislosti na nastavení skenování. Ovladače skeneru dodané se skenerem nemusí nutně fungovat ve všech aplikacích kompatibilních s protokolem ISIS nebo TWAIN. Podrobnosti vám poskytne poskytovatel softwarové aplikace. Bezpečnostní opatření při použití v 64bitových operačních systémech Ovladač skeneru dodávaný s tímto produktem podporuje skenování pouze u 32bitových aplikací. Ani u 32bitových aplikací není zaručeno fungování všech aplikací kompatibilních s ovladačem ISIS/TWAIN. Rychlost skenování může záviset na specifikacích počítače. Další požadavky Aplikace kompatibilní s protokolem ISIS nebo TWAIN, která je kompatibilní s výše uvedenými operačními systémy..net Framework 3.5 nebo novější VÝSTRAHA Používejte nejnovější ovladač společnosti Microsoft pro rozhraní USB 2.0. Chcete-li získat podrobné informace, obraťte se na místního autorizovaného prodejce společnosti Canon. Rychlost skenování se snižuje, pokud je standardní rozhraní USB počítače USB Full-Speed (ekvivalent USB 1.1.) Měli byste používat kabel USB, který byl původně přiložen ke skeneru. Pokud procesor, paměť, karta rozhraní a další specifikace neodpovídají požadavkům na instalaci, může se značně snížit rychlost skenování a přenos může trvat delší dobu. 2-3

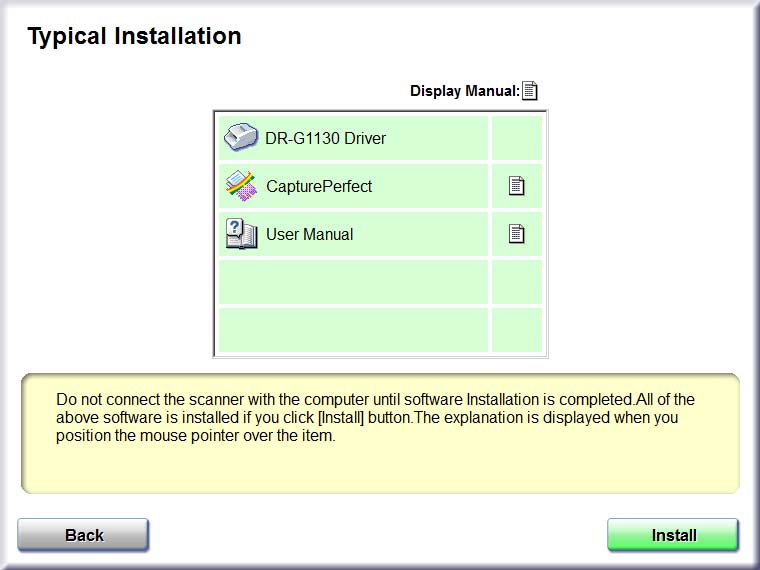

24 Kapitola 2 Instalace 3. Instalace softwaru V této části je popsán postup pro instalaci softwaru. CapturePerfect 3.1 Jedná se o skenovací aplikaci, která je dodávána s tímto skenerem a dalšími skenery Canon řady DR. Ovladač skeneru Jedná se o ovladač skeneru určený pro tento přístroj. DŮLEŽITÉ Software nainstalujte před připojením skeneru k počítači. Přihlaste se do systému Windows jako uživatel s oprávněním správce. Před instalací softwaru ukončete všechny ostatní spuštěné aplikace. 1. Vložte instalační disk do diskové mechaniky počítače. Po vložení disku do mechaniky se automaticky zobrazí instalační nabídka. (Pokud se instalační nabídka nespustí, spusťte soubor setup.exe z disku.) 2. Klikněte na možnost [Typical Installation] [Typická instalace]. Tip Chcete-li znovu instalovat software, který byl odinstalován, vyberte možnost [Custom Installation] [Vlastní instalace] a specifikujte odinstalovaný software. 3. Klikněte na tlačítko [Install] [Instalovat]. Windows 8/7/Vista Pokud se zobrazí obrazovka [User Account Control] [Řízení uživatelských účtů], klikněte na tlačítko [Yes] [Ano] nebo [Allow] [Povolit]. 2-4

25 Kapitola 2 Instalace 4. Podle pokynů na obrazovce dokončete instalaci. 5. Kliknutím na tlačítko [Exit] [Konec] ukončete instalaci softwaru. Tip Instalace funkce EMC Cloud Capture EMC Captiva Cloud Runtime poskytuje komponent, který umožňuje využívání webových aplikací. Tento komponent nainstalujte pouze v případě, že používáte kompatibilní aplikaci, která funkci podporuje. Tip Windows 8 V závislosti na prostředí systému se může webový prohlížeč během instalace spustit na celou obrazovku. Pokud se tak stane, počkejte, než procesy v prohlížeči skončí, a potom se vraťte na plochu a pokračujte v instalačním procesu. 2-5

26 Kapitola 2 Instalace 4. Připojení skeneru k počítači Pro připojení skeneru k počítači použijte port USB. Umístění konektorů rozhraní Konektor USB je umístěn na skeneru, jak je zobrazeno níže. Připojení skeneru k počítači Připojení k počítači proveďte podle postupu pro požadovanou metodu připojení. Připojení přes USB 1. Připojte dodanou napájecí šňůru do zdířky na zadní straně skeneru. (1) 2. Připojte napájecí šňůru do zásuvky. (2) Konektor USB Napájecí konektor DŮLEŽITÉ Použijte pouze dodaný napájecí kabel. Během připojování musí být skener i počítač vypnuté. Typ 120 V Typ V 2-6

27 Kapitola 2 Instalace 3. Pro připojení skeneru k počítači použijte přiložený kabel USB. Zapojte čtvercovou zástrčku (typ B) kabelu USB ke skeneru. Zapojte plochou zástrčku (typ A) kabelu USB do počítače. Typ B Typ A 2-7

28 Kapitola 2 Instalace 5. Zapnutí napájení Napájení skeneru lze zapnout a vypnout pomocí tlačítka napájení v přední části skeneru. 1. Ujistěte se, že jsou skener a počítač správně propojeny dodaným kabelem USB. 2. Stiskněte síťový vypínač. Síťový vypínač Vypnutí napájení Opětovným stisknutím spínače napájení skener vypněte. DŮLEŽITÉ Po vypnutí skeneru vyčkejte s jeho opětovným zapnutím alespoň deset sekund. Nebudete-li skener po delší dobu používat, z bezpečnostních důvodů odpojte napájecí šňůru ze zásuvky. Tip Funkce automatického vypnutí napájení skeneru je ve výchozím nastavení povolena a skener se automaticky vypne, pokud není 4 hodiny používán. Chcete-li toto nastavení zakázat, postupujte postupu uvedeného v části (Viz Funkce automatického vypnutí napájení na str. 5-6). Tip Když skener zapnete poprvé, zobrazí se na hlavním panelu Windows bublinová zpráva zobrazená níže. Pokud chvíli počkáte, automatické rozpoznání skeneru skončí a skener bude připraven na používání. 2-8

29 Kapitola 3 Základní operace 1. Dokumenty Přijatelné dokumenty Nastavení režimu Long Document (Dlouhý dokument) Přihrádka podavače a výstupní přihrádka Příprava přihrádky podavače dokumentů Nastavení vodicích lišt dokumentu Příprava výstupní přihrádky dokumentů Metody podávání dokumentů Výběr metody podávání dokumentu Skenování Funkce Job (Úloha) CapturePerfect Použití listů s kódem Patchcode (volitelné) Informace o listech s kódem Patchcode Použití listů s kódem Patchcode Řešení přerušení při skenování Kontrola chybového hlášení na ovládacím panelu Řešení uvíznutí papíru, šikmo podaných dokumentů a sešití Řešení podávání více listů

30 Kapitola 3 Základní operace 1. Dokumenty Skener skenuje dokumenty v rozsahu formátů od vizitek a šeků až po formát 11" 17"/A3. Velikost a typ papíru, které lze podávat, závisí na metodě podávání. Přijatelné dokumenty Skener podává dokumenty v následujícím formátu. Formát Šířka: 50,8 mm až 305 mm Délka: 70 mm až 432 mm (bez použití režimu Long Document/Dlouhý dokument) 70 mm až mm (s použitím možnosti [ON1] v režimu Long Document/Dlouhý dokument) 70 mm až mm (s použitím možnosti [ON2] v režimu Long Document/Dlouhý dokument) Tip Nastavení skeneru na režim dlouhého dokumentu umožní skenování dokumentů dlouhých až mm. (Viz Nastavení režimu Long Document (Dlouhý dokument) na str. 3-3.). Tloušťka papíru Nepřetržité podávání: (20 g/m 2 až 209 g/m 2 ) (0,04 mm až 0,25 mm) Ruční podávání: (20 g/m 2 až 255 g/m 2 ) (0,04 mm až 0,30 mm) Tip Při nepřetržitém podávání se stránky dokumentu podávají jedna po druhém z válců podavače a zpomalovače, dokud není dokončena dávka dokumentů umístěná v přihrádce podavače dokumentů. Ruční podávání postupně podává vždy jeden dokument, přičemž svítí tlačítko [Separation Off] [Oddělovací prvek vypnutý] na ovládacím panelu, když je zvednutá přihrádka podavače dokumentů. DŮLEŽITÉ Tlačítko Separation Separation Off Key Off Dokument lze skenovat, pouze pokud splňuje následující kritéria: Při skenování vícestránkového dokumentu musí být stránky seskupené tak, aby byly stejné velikosti, tloušťky a hmotnosti. Současné skenování různých typů papíru může způsobit zaseknutí skeneru. Vždy se před skenováním ujistěte, že dokumenty jsou suché. Skenování dokumentů, když není zaschlý inkoust, může způsobit navlhčení válců nebo skenovacího skla, být příčinou čar nebo skvrn na obrázcích nebo znečistit jiné dokumenty. Po skenování dokumentů napsaných tužkou vždy vyčistěte válce nebo skenovací sklo. Skenování dokumentů s popisky psanými tužkou může znečistit válce nebo skenovací sklo, způsobit, že se na obrázcích objeví pruhy nebo znečistit ostatní dokumenty. Při skenování oboustranného dokumentu na tenkém papíře může druhá strana dokumentu prosvítat. Před skenováním nastavte jas skenování z aplikačního programu nebo povolte nastavení [Prevent Bleed Through/Remove Background] [Zabránit propíjení / Odstranit pozadí]. 3-2

31 Kapitola 3 Základní operace Všimněte si, že skenování těchto typů dokumentů může způsobit uvíznutí papíru nebo poruchu skeneru. Chcete-li takový dokument skenovat, vytvořte si jeho kopii a naskenujte kopii. Pomačkaný nebo Uhlový papír zvlněný papír Zvlněné dokumenty Roztrhané dokumenty Dokumenty se sponkami nebo svorkami Papír s povrchovou úpravou Extrémně tenký, průsvitný papír Dokumenty s nadměrným papírovým prachem. Chcete-li skenovat vázané vícestránkové dokumenty, jako jsou fakturační brožury, umístěte vázaný okraj proti vstupu podavače a naskenujte při ručním podávání. Chcete-li používat režim Long Document (Dlouhý dokument), ručně podávejte stránky dokumentu jednu po druhé. Kapacita podavače dokumentů Až 500 listů vysoce kvalitního papíru nebo papír o výšce až 48 mm (max.) DŮLEŽITÉ Při vkládání dokumentů do přihrádky podavače dokumentů nepřekračujte značku pro maximální množství papíru. Mohlo by dojít k uvíznutí papíru. Nastavení režimu Long Document (Dlouhý dokument) V režimu Long Document (Dlouhý dokument) je možné skenovat stránky až do délky mm. Změnu nastavení režimu Long Document (Dlouhý dokument) lze provádět na ovládacím panelu. Nastavení režimu Long Document (Dlouhý dokument) na ovládacím panelu 1. Stiskněte tlačítko Menu na ovládacím panelu. Tlačítko Menu Aktivuje se uživatelský režim. Značka pro minimální množství papíru 2. Sedmkrát stiskněte tlačítko [ ], aby se zobrazil režim Long Document (Dlouhý dokument). (Viz str. 4-7.) Značka pro maximální množství papíru Značka pro minimální množství papíru: Při vkládání menších dokumentů než ve formátu LTR/A4. Značka pro maximální množství papíru: Při vkládání větších dokumentů než ve formátu LTR/A4. 3-3

32 Kapitola 3 Základní operace 3. Potvrďte nastavení. [ON2] [ZAP2]: Pokud je vybráno nastavení stránky [Match original size] [Shoda s původním formátem] nebo [Scanner s Maximum] [Maximum skeneru], mohou být skenovány délky stránky dokumentů až do mm. [ON1] [ZAP1]: Pokud je vybráno nastavení stránky [Match original size] [Shoda s původním formátem] nebo [Scanner s Maximum] [Maximum skeneru], mohou být skenovány délky stránky dokumentů až do mm. [OFF] [VYP]: Pokud je vybráno nastavení stránky [Match original size] [Shoda s původním formátem], mohou být skenovány délky stránky dokumentů až do 432 mm. 4. Stiskněte tlačítko [Enter]. Tlačítko Enter Pokud je režim Long Document (Dlouhý dokument) nastaven na možnost [ON1] [ZAP1] (1 000 mm), může se skenovaný obraz ztratit, pokud je režim skenování nastaven na barevný a kvalita obrazu je nastavena na [Image quality priority] [Priorita kvality obrazu]. Pokud tato situace nastane, naskenujte dokument černobíle nebo snižte kvalitu obrazu. Pokud je režim Long Document (Dlouhý dokument) nastaven na možnost [ON2] [ZAP2] (3 000 mm), může se skenovaný obraz ztratit, pokud se skenování provádí při 400/600 dpi nebo s režimem skenování nastaveným na barevně a skenovanou stranou nastavenou na [Duplex] [Oboustranně]. Pokud tato situace nastane, naskenujte dokument s nižším rozlišením, černobíle nebo s skenovanou stranou nastavenou na [Simplex] [Jednostranně]. Při skenování v režimu Long Document (dlouhý dokument) nelze použít volby, [High-Quality Moire Reduction] [Kvalitní redukce efektu moaré], [Auto orientation compensation] [Automatická kompenzace orientace] nebo orientaci dokumentu [+90 degrees] [90 stupňů] nebo [-90 degrees] [-90 stupňů]. Pokud při skenování dlouhých dokumentů dojde k vložení listu v šikmém úhlu, může dojít k jeho poškození, protože se dotýká obou stran trasy pro přenos. Dávejte proto pozor, abyste nevkládali dokumenty v zešikmeném úhlu. Detekce uvíznutí papíru může při skenování dlouhých dokumentů reagovat pomalu. Důsledkem může být poškození uvíznutých dokumentů. Dávejte obzvlášť pozor, aby nedocházelo k uvíznutím papíru. Chcete-li při skenování dlouhých dokumentů ručně vkládat každou ze stránek, stiskněte tlačítko [Separation Off] [Oddělovací prvek vypnutý] na ovládacím panelu. Aktuální nastavení je označeno blikajícími hranatými závorkami [ ]. 5. Stiskněte tlačítko [ ] nebo [ ] a stisknutím tlačítka [Enter] výběr přijměte. 6. Stisknutím tlačítka Stop uživatelský režim ukončete. DŮLEŽITÉ Při skenování v režimu Long Document (Dlouhý dokument) se může zpracování zpomalit. Tlačítko Separation Off (Oddělovací prvek vypnutý) 3-4

33 Kapitola 3 Základní operace 2. Přihrádka podavače a výstupní přihrádka Před skenováním připravte přihrádku podavače dokumentů a výstupní přihrádku na požadovaný formát papíru. Příprava přihrádky podavače dokumentů 1. Stiskněte tlačítko Menu na ovládacím panelu. Přihrádka podavače dokumentů Výšku přihrádky podavače dokumentů je možné nastavit podle počtu stránek dokumentu, které mají být vloženy (výchozí nastavení je nejnižší pozice). Tlačítko Menu Aktivuje se uživatelský režim. Nastavení polohy přihrádky Správnou výšku přihrádky podavače dokumentů lze nastavit předem pomocí možnosti Tray Position (Poloha přihrádky) v nastavení User Mode (Uživatelský režim), která minimalizuje čas požadovaný k zahájení podávání dokumentů, které se mají umístit na přihrádku podavače dokumentů. 2. Pětkrát stiskněte tlačítko [ ]. Zobrazí se poloha přihrádky. (Viz str. 4-8.) 3. Potvrďte nastavení. [0]: K vložení až 500 listů [1]: K vložení až 300 listů [2]: K vložení až 100 listů 3-5

34 Kapitola 3 Základní operace 4. Stiskněte tlačítko [Enter]. Vodicí lišty dokumentu Posuňte vodicí lišty dokumentu tak, aby odpovídala šířce dokumentu. Tlačítko Enter Aktuální nastavení je označeno blikajícími hranatými závorkami [ ]. 5. Vyberte tlačítko [ ] nebo [ ] a stisknutím tlačítka [Enter] výběr přijměte. Přihrádka podavače dokumentů se přesune do vybrané výšky. Tip Pozice levé a pravé vodicí lišty dokumentu lze také uzamknout nezávisle na vkládání mimo střed. (Viz Nastavení vodicích lišt dokumentu na str. 3-7). Nástavec přihrádky podavače dokumentů / nastavovací drát Vysuňte nástavec přihrádky podavače dokumentů podle potřeby pro délku vašeho dokumentu. 6. Stisknutím tlačítka Stop uživatelský režim ukončete. 3-6

35 Kapitola 3 Základní operace Jemně otevřete nastavovací drát. Vkládání dokumentů zleva Tento příklad uvádí postup vkládání dokumentů v levé části podavače. 1. Vodicí lišty dokumentů zcela roztáhněte doleva a doprava. Tip Nastavovací drát použijte, pokud dokument přesahuje přes okraj přihrádky dokumentů. Nastavení vodicích lišt dokumentu Vodicí lišty dokumentu se běžně vysunují ve stejné vzdálenosti zleva a zprava středu podavače tak, aby byly dokumenty umístěny na středu vstupu podavače. Každá vodicí lišta dokumentu však má svou vlastní páčku zámku, takže můžete vkládat dokumenty do levé nebo pravé části vstupu podavače uzamčením vodicích lišt dokumentů do odpovídající polohy. 2. Vložte dokumenty proti levé vodicí liště podavače. Odemknout Zamknout 3. Zamkněte levou vodicí lištu dokumentu (1) vysunutím páčky zámku a pak zasuňte pravou vodicí lištu dokumentu k pravému okraji dokumentů (2). (1) (2) 3-7

36 Kapitola 3 Základní operace 4. Uzamkněte pravou vodicí lištu dokumentu (1) a odemkněte levou vodicí lištu dokumentu (2). (2) (1) Resetování vodicích lišt dokumentu Chcete-li resetovat vodicí lišty tak, aby byly v rovnoměrné vzdálenosti od středu, pomocí následujícího postupu roztáhněte vodicí lišty doleva a doprava, co nejvíce to půjde. 1. Ověřte, zda je pravá vodicí lišta dokumentů uzamčená (1) a vysuňte levou vodicí lištu zcela doleva (2). 5. Posuňte levou vodicí lištu dokumentu k levému okraji dokumentů. 2. Uzamkněte levou vodicí lištu dokumentu (1) a odemkněte pravou vodicí lištu dokumentu (2). (1) (2) 3. Vysuňte pravou vodicí lištu dokumentu zcela doprava. 3-8

37 Kapitola 3 Základní operace 4. Odemkněte levou vodicí lištu dokumentu. Nástavec výstupní přihrádky Nástavec výstupní přihrádky otevřete, když dokumenty vypadají, jako by měly z výstupní přihrádky vypadnout. Příprava výstupní přihrádky dokumentů Výstupní přihrádka obsahuje dvě výstupní vodicí lišty dokumentu, nástavec výstupní přihrádky a zarážku výstupu papíru, které lze upravit tak, aby odpovídaly šířce a délce dokumentů. Vodicí lišty dokumentu Posuňte vodicí lišty dokumentu tak, aby odpovídaly šířce dokumentů. Polohu vysunutí dokumentu lze zkontrolovat podáním jednoho listu dokumentu v režimu Count-Only (Jen spočítat). (Viz Režim Count Only (Jen spočítat) na str. 4-2.). Zarážky vysouvání papíru Zvedněte příslušné zarážky vysouvání papíru tak, aby se vysouvané dokumenty nevysypaly z výstupní přihrádky. Tip Zarážky vysouvání papíru jsou připojeny k nástavcům výstupní přihrádky, takže můžete jejich polohu nastavit tak, aby odpovídala délce vašeho dokumentu. Pokud jsou vloženy dokumenty formátu LTR/A4, zavřete nástavec výstupní přihrádky dokumentů a postavte horní zarážky vysouvání papíru. Pokud jsou vloženy dokumenty formátu A3, otevřete nástavec výstupní přihrádky dokumentů a postavte horní zarážky vysouvání papíru. 3-9

38 Kapitola 3 Základní operace 3. Metody podávání dokumentů K dispozici jsou dvě metody podávání dokumentů: Nepřetržité podávání, při kterém jsou dokumenty automaticky podávány z přihrádky zvedacím válcem; a ruční podávání, které vyžaduje ruční podání jednoho dokumentu po druhém pro přepravu válcem podavače, zatímco zvedací válec je deaktivován. Výběr metody podávání dokumentu Nepřetržité podávání je výchozí metodou podávání, ale je možné povolit ruční podávání výběrem možnosti Ruční podávání jako volby podávání pro ovladač ISIS/TWAIN nebo stisknutím tlačítka Separation Off (Oddělovací prvek vypnutý) na ovládacím panelu. Režim nepřetržitého ručního podávání se poskytuje také jako způsob skenování dávky stránek dokumentů, které nelze automaticky přenést. Nepřetržité podávání V režimu nepřetržitého podávání jsou dokumenty přihrádky podavače dokumentů automaticky zvedány zvedacím válcem a přenášeny válcem podavače, zatímco válec zpomalovače každou ze stránek odděluje, aby nedocházelo k podávání více listů. Zvedací válec Válec podavače Válec podavače Ruční podávání Rozsvítí se tlačítko Separation Off (Oddělovací prvek vypnutý) a přihrádka podavače dokumentů se zvedne tak, aby se dokumenty podávaly ručně jeden po druhém. V režimu ručního podávání je nutné vložit každou ze stránek dokumentu dostatečně daleko tak, aby je válec podavače vysouval (protože je zvedací válec zakázán). Tlačítko Separation Off (Oddělovací prvek vypnutý) DŮLEŽITÉ Vzhledem k tomu, že válec zpomalovače během ručního podávání neodděluje stránky, nastane v případě společného podání několika stránek uvíznutí papíru. Chcete-li skenovat vázané vícestránkové dokumenty, jako jsou fakturační brožury, umístěte vázaný okraj proti vstupu podavače a naskenujte při ručním podávání. Tip Tlačítko [Separation Off] [Oddělovací prvek vypnutý] je propojený s nastavením možnosti podávání [Manual Feeding] [Ruční podávání] ovladače ISIS/TWAIN. Pokud je stisknuté tlačítko [Separation Off] [Oddělovací prvek vypnutý] na ovládacím panelu nebo vybrána volba [Manual Feeding] [Ruční podávání], tlačítko [Oddělovací prvek vypnutý] a přihrádka podavače dokumentů se zvedne. 3-10

39 Kapitola 3 Základní operace Režim nepřetržitého ručního podávání Povolte režim nepřetržitého ručního podávání v uživatelském režimu, když se stránky dokumentu správně neoddělují v režimu nepřetržitého podávání. Nastavení režimu nepřetržitého ručního podávání Výběrem režimu ručního podávání v nastavení uživatelského režimu povolte nepřetržité ruční podávání. 1. Stiskněte tlačítko Menu na ovládacím panelu. Válec podavače Válec zpomalovače Tlačítko Menu DŮLEŽITÉ Pokud je režim nepřetržitého ručního podávání zapnutý z uživatelského režimu, nezapomeňte jej při dokončení skenování zakázat (vypnout). Jinak bude při dalším použití skeneru běžné nepřetržité podávání zakázáno. Tip U ručního podávání je nutné dokumenty podávat po jednotlivých stránkách. U nepřetržitého ručního podávání můžete hromádku dokumentů umístit na přihrádku podavače dokumentů a vkládat jednu stránku po druhé do přihrádky podavače dokumentů. Tím se usnadní provoz. Aktivuje se uživatelský režim. 2. Jednou stiskněte tlačítko [ ], aby se zobrazil režim Manual Feed Mode (Režim ručního podávání). (Viz str. 4-7.) 3. Potvrďte nastavení. [ON] [ZAP]: Zakáže zvedací válec tak, aby bylo nutné podávat vkládané dokumenty do válce podavače ručně stránku po stránce. [OFF] [VYP]: Zvedací válec dokumenty podává nepřetržitě s výjimkou případů, kdy svítí tlačítko Separation Off (Oddělovací prvek vypnutý). 3-11

40 Kapitola 3 Základní operace 4. Stiskněte tlačítko [Enter]. Tlačítko Enter Aktuální nastavení je označeno blikajícími hranatými závorkami [ ]. 5. Stiskněte tlačítko [ ] nebo [ ] a stisknutím tlačítka [Enter] výběr přijměte. 6. Stisknutím tlačítka Stop uživatelský režim ukončete. 3-12

41 Kapitola 3 Základní operace 4. Skenování Operace skenování je možné ovládat aplikačním skenovacím programem, jako je software CapturePerfect 3.1 dodávaný se skenerem, nebo přímo z ovládacího panelu skeneru DR-G1130/G1100 pomocí funkce Job (Úloha). V této části se popisuje funkce Job (Úloha) a je zde uveden přehled programu CapturePerfect 3.1. Funkce Job (Úloha) Funkce Job (Úloha) vám umožňuje použití Nástroje pro registraci úloh, kterým můžete registrovat různé úlohy, které pak lze pro skenování vybrat stiskem tlačítka [Job] [Úloha] na ovládacím panelu. Při registraci úlohy se ukládají podmínky skenování, například nastavení skeneru, výběr formátu obrazového souboru, místo pro ukládání a nastavení zpracování dat obrazu pro každou úlohu, které se pak použijí ve funkci Job (Úloha). Zobrazí se zaregistrované úlohy. Tip Pokud se nezobrazí žádná úloha je nutné úlohu zaregistrovat pomocí nástroje pro registraci úlohy. 2. Stisknutím tlačítka [ ] nebo [ ] vyberte úlohu. 3. Stisknutím tlačítka Start proveďte zobrazenou úlohu. Tip Nástroj pro registraci úloh (Job Registration Tool) je aplikace kompatibilní se standardem TWAIN, která se nainstaluje společně s ovladačem ISIS/TWAIN. Spouštění úloh Podle následujících pokynů lze spustit úlohu uloženou pomocí nástroje pro registraci úloh. 1. Stiskněte tlačítko Job (Úloha) na ovládacím panelu. Tlačítko Start Tlačítko Job (Úloha) 4. Otevřením složky zadané během registrace úlohy potvrďte, že byly vytvořeny obrazové soubory. 3-13

42 Kapitola 3 Základní operace CapturePerfect 3.1 CapturePerfect 3.1 je aplikace kompatibilní se standardem ISIS vyvinutá pro dokumentové skenery Canon. CapturePerfect 3.1 obsahuje režimy skenování popsané v této části. K provedení skenování zvolte požadovaný režim skenování z nabídky Scan (Skenování). Další informace o aplikaci CapturePerfect 3.1 najdete v Provozní příručce aplikace CapturePerfect 3.1. Skenování pomocí aplikace CapturePerfect V nabídce Scan (Skenování) programu CapturePerfect 3.1 jsou k dispozici následující tři metody skenování. Scan Batch to Printer (Dávkové skenování na tiskárnu) Naskenované obrazy se vytisknou na specifikované tiskárně Scan Batch to File (Dávkové skenování do souboru) Naskenované obrazy se uloží do specifikované složky (Síť) Scan Batch to Mail (Dávkové skenování do elektronické pošty) Spustí se váš program elektronické pošty a naskenované obrazy se připojí jako příloha k nové ové zprávě Scan Batch to File (Dávkové skenování do souboru) Dokumenty se skenují s přednastavenými podmínkami skenování a data naskenovaných obrazů se ukládají do specifikované složky. Scan Batch to Printer (Dávkové skenování na tiskárnu) Dokumenty se skenují s přednastavenými podmínkami skenování a data naskenovaných obrazů se tisknou na specifikované tiskárně. Scan Batch to Mail (Dávkové skenování do elektronické pošty) Provádí se skenování s přednastavenými podmínkami skenování a MAPI-kompatibilní ový klient, nastavený v počítači jako výchozí, otevře novou ovou zprávu s naskenovanými obrazy jako přílohami. Scan Page (Skenování strany) Naskenuje se pouze jedna stránka dokumentu. 3-14

43 Kapitola 3 Základní operace Select Job (Výběr úlohy) Podmínky skenování a režim skenování (Dávkové skenování do souboru, Dávkové skenování na tiskárnu, nebo Dávkové skenování do elektronické pošty) se předem zaregistrují jako úloha. Úlohu skenování lze potom provést ve dvou krocích: (1) vyberte registrovanou úlohu na panelu nástrojů (2) klikněte na možnost [Scan Job] [Úloha skenování]. Použití programu CapturePerfect 3.1 V této části je uvedeno, jak spustit program CapturePerfect 3.1 a skenovat dokumenty. Jako příklad je zde popsán postup použití funkce dávkového skenování do souboru. Podrobné informace naleznete v Provozní příručce aplikace CapturePerfect Na hlavním panelu systému Windows klikněte na tlačítko [Start] klikněte na položku [Všechny programy] [CapturePerfect 3.1] [CapturePerfect 3.1]. Tip Zaregistrovat lze až 99 úloh, přičemž následující dvě skenovací úlohy jsou již registrovány. Barevný dokument Naskenujte dokument ve 24bitových barvách, jednostranně, v rozlišení 300 dpi a uložte soubor do složky [Pictures] [Obrázky]. Binární dokument Naskenujte dokument černobíle, jednostranně, v rozlišení 200 dpi a uložte soubor do složky [Pictures] [Obrázky]. Scan Batch to Microsoft SharePoint (Dávkové skenování na web Microsoft SharePoint) Pokud je k dispozici Microsoft SharePoint Server, umožňuje vám tento režim posílat naskenované obrazy na web Microsoft SharePoint. Scan Batch to Presentation (Dávkové skenování do prezentace) Tento režim je užitečný při použití kompaktního skeneru v prostředích jako jsou například konferenční sály, kde je skener připojen k velkému displeji nebo projektoru. Jestliže před skenováním nastavíte program CapturePerfect na zobrazení na celou obrazovku, skenované obrazy jsou zobrazeny na obrazovce v plné velikosti. Tip Ve Windows 8 je aplikace CapturePerfect3.1 uložena na následujícím místě. Spustí se aplikace CapturePerfect 3.1. Tip Tato funkce obvykle není praktická u velkých skenerů. 3-15

44 Kapitola 3 Základní operace 2. V nabídce [Scan] [Skenování] vyberte příkaz [Select Scanner] [Vybrat skener]. 5. Kliknutím na tlačítko [OK] ukončete výběr skeneru. 6. V nabídce [Scan] [Skenování] vyberte příkaz [Scanner Settings] [Nastavení skeneru]. Otevře se dialogové okno [Select Scanner] [Vybrat skener]. 3. Vyberte možnost [CANON DR-XXXX] a klikněte na možnost [Settings] [Nastavení]. (hodnota XXXX je různá podle používaného modelu) Otevře se dialogové okno ovladače ISIS. DŮLEŽITÉ Nezobrazuje-li se položka [CANON DR-XXXX] v seznamu skenerů, nainstalujte znovu ovladač ISIS/TWAIN. 4. Vyberte výchozí velikost stránky a klikněte na tlačítko [OK]. 7. Nastavte hodnoty skenování. 8. V nabídce [Scan] [Skenování] klikněte na možnost [Scan Batch to File] [Dávkové skenování do souboru]. DŮLEŽITÉ Jestliže vyberete v dialogovém okně vlastností ovladače ISIS [Default] [Výchozí], nastavení se použije zde. 3-16

45 Kapitola 3 Základní operace Otevře se dialogové okno [Scan Batch to File] [Dávkové skenování do souboru]. Pokud je povolena volba podávání [Manual Feeding] [Ruční podávání], rozsvítí se tlačítko Separation Off (Separační prvek vypnutý) a zvedne se přihrádka podavače dokumentů. Ke skenování je nutné vkládat jednu stránku po druhé a stisknutím tlačítka Stop zobrazit dialogové okno Continue Scanning (Pokračovat ve skenování). Tlačítko Separation Off (Oddělovací prvek vypnutý) 9. Zadejte název a typ souboru pro uložení obrazových dat. Podrobnosti týkající se dalších nastavení v dialogovém okně [Scan Batch to File] [Dávkové skenování do souboru] najdete v Provozní příručce aplikace CapturePerfect Uložte dokument a kliknutím na tlačítko [Save] [Uložit] spusťte skenování. DŮLEŽITÉ Dokumenty je nutné ukládat podle následujících pokynů, v závislosti na zadaném nastavení možností podávání. Je-li aktivována volba podávání [Standard Feeding] [Standardní podávání], vložte dokumenty před skenováním. Po naskenování všech dokumentů se zobrazí dialogové okno Continue Scanning (Pokračovat ve skenování). Je-li vybrána jiná volba podávání než [Standard Feeding] [Standardní podávání] nebo [Manual Feeding] [Ruční podávání], jakmile spustíte skenování, oskenuje se každý dokument umístěný na přihrádku podávání dokumentů, a nejsou li vložené žádné dokumenty, skener přejde do pohotovostního stavu. Je-li aktivována volba podávání [Automatic Feeding] [Automatické podávání], skenování se provede automaticky, kdykoliv čidlo na přihrádce podávání dokumentů detekuje vložený dokument, a stisknutím tlačítka Stop se zobrazí dialogové okno Continue Scanning (Pokračovat ve skenování). Pokud je povolena volba [Panel-Feeding] [Panelové podávání], rozsvítí se kontrolka tlačítka Start. Skenování spusťte vložením dokumentu a stisknutím tlačítka Start. Stisknutím tlačítka Stop se zobrazí dialogové okno Continue Scanning (Pokračovat ve skenování). Tlačítko Start (Kontrolka svítí zeleně) 3-17

46 Kapitola 3 Základní operace 11. Ověřte, že je vložený dokument, a klikněte buď na tlačítko [Continue Scanning] [Pokračovat ve skenování], nebo [Stop Scanning] [Zastavit skenování]. 12. Po dokončení skenování vyberte v nabídce [File] [Soubor] možnost [Exit] [Konec] a aplikace CapturePerfect 3.1. se zavře. 3-18

47 Kapitola 3 Základní operace 5. Použití listů s kódem Patchcode (volitelné) Pokud je nainstalován volitelný dekodér kódů Patchcode, zařízení DR-G1130/G1100 podporuje funkci automatického oddělování souborů na základě detekování listů kódu Patchcode vložených do dokumentu a provádí oddělování dávek. Informace o listech s kódem Patchcode Vzory Patchcode se tisknou na listy s kódem Patchcode, které slouží k automatickému oddělování souborů. Ikony vzorů Patchcode se zaregistrují na následujícím místě, když se nainstaluje ovladač ISIS/TWAIN. Tip V systému Windows 8 se listy s kódem Patchcode ukládají na tabulku aplikací. Tisk listů s kódem Patchcode Otevřete požadovaný soubor listu s kódem Patchode v aplikaci CapturePerfect 3.1 nebo v aplikaci, která podporuje formát souborů PDF, a vytiskněte pouze obraz stránky v původním formátu. DŮLEŽITÉ Tiskněte (v původním formátu) listy PATCH T (A4) a PATCH II (A4) na papír formátu A4 nebo PATCH T (LTR) a PATCH II (LTR) na papír LTR. Listy s kódem Patchcode je nutné tisknout v původním formátu. Skener nemusí listy s kódem Patchcode rozpoznat, pokud jsou zvětšené nebo zmenšené. Vytvoření listu s kódem Patchcode Pokud chcete zkopírovat vzor Patchcode pro vytvoření listu s kódem Patchcode jiného formátu, věnujte pozornost následujícím upozorněním: DŮLEŽITÉ Upravte kód Patchcode tak, aby odpovídal platné oblasti pro zjišťování vzorů kódu Patchcode. 5 mm Vzory kódu Patchcode 5 mm DŮLEŽITÉ Listy s kódem Patchode lze použít jen tehdy, pokud používaná aplikace podporuje oddělování souborů podle vzorů kódu Patchcode. Listy s kódem Patchode jsou k dispozici ve formátu PDF. Existují čtyři typy podle formátu papíru a vzoru [PATCH II (A4)], [PATCH II (LTR)], [PATCH T (A4)], [PATCH T (LTR)]. (Platná oblast pro zjišťování vzorů kódu Patchcode) 5 mm 100 mm Při kopírování vzoru kódu Patchcode by měla mít kopie stejnou velikost jako vzor na originálu. Je třeba, aby listy s kódem Patchcode byly čisté. Pokud byl list s kódem Patchcode složen nebo se pomačká, list vytiskněte znovu nebo jej vyměňte. 3-19

48 Kapitola 3 Základní operace Funkce vzoru Patchcode Existují dva typy kódů Patchcode a jejich funkce se mění podle jejich vzoru. PATCH T Když skener rozpozná tento kód Patchcode vytištěný na list s kódem Patchcode, vytvoří pro dokument, který následuje po listu s kódem Patchcode, samostatný soubor. Obraz tohoto listu se uloží nebo neuloží v závislosti na nastavení aplikace. PATCH II Použití listů s kódem Patchcode Tato část popisuje, jak používat listy s kódem Patchcode v aplikaci CapturePerfect Vytiskněte listy s kódem Patchcode na tiskárně. DŮLEŽITÉ Tiskněte (v původním formátu) listy PATCH T (A4) a PATCH II (A4) na papír formátu A4 nebo PATCH T (LTR) a PATCH II (LTR) na papír LTR. Skener nemusí kódy Patchcode rozpoznat, pokud jsou zvětšené nebo zmenšené. 2. List s kódem Patchcode vložte před umístěním dokumentů do skeneru tak, aby se nacházel před dokumentem, který má být uložen do samostatného souboru. Když skener rozpozná tento kód Patchcode vytištěný na list s kódem Patchcode, vytvoří samostatný soubor, který následuje po listu s kódem Patchcode. Obraz tohoto listu se uloží bez ohledu na nastavení aplikace. Listy s kódem Patchcode vkládejte před dokumenty, které chcete uložit jako samostatné soubory. 3. Na kartě [Others] [Ostatní] vlastností ovladače ISIS vyberte v rozevíracím seznamu Batch Separation (Oddělování dávek) možnost [Patchcode]. 3-20

49 Kapitola 3 Základní operace DŮLEŽITÉ Pokud dekodér kódů Patchcode není nainstalován, nastavení oddělování dávek [Patchcode] se nezobrazí. 4. Proveďte možnost [Scan Batch to File] [Dávkové skenování do souboru]. 5. Nastavte položku [Type of batch separation] [Typ oddělování dávek] na [Scan, Continue Scanning] [Skenování, Pokračovat ve skenování] nebo [Skip, Continue Scanning] [Přeskočit, Pokračovat ve skenování]. Tip Pokud vyberete možnost [Scan, Continue Scanning] [Skenování, Pokračovat ve skenování] nebo pokud je kód Patchcode typu PATCH ll, obraz listu s kódem Patchcode se také uloží a skenování pokračuje. Pokud vyberete možnost [Skip, Continue Scanning] [Přeskočit, Pokračovat ve skenování] je zjištěn vzor PATCH T, obraz listu s kódem Patchcode se neuloží a skenování pokračuje. 3-21

50 Kapitola 3 Základní operace 6. Řešení přerušení při skenování Pokud se při skenování vyskytne chyba, podávání dokumentu se přeruší. V této části je popsán postup řešení takové situace. Kontrola chybového hlášení na ovládacím panelu Když se podávání dokumentu přeruší, na displeji se zobrazí chybové hlášení. Když je detekován uvíznutý papír Když je detekován dokument podaný na šikmo Když je detekováno sešití Když je detekováno podání více dokumentů (systém rychlého obnovení je zakázán) Když je detekováno podání více dokumentů (systém rychlého obnovení je povolen) Viz následující podle toho, o jakou chybu se jedná. Když je detekováno uvíznutí papíru, šikmý dokument nebo sešití, (Viz Řešení uvíznutí papíru, šikmo podaných dokumentů a sešití na str ) Když je detekováno podání více dokumentů, (Viz Řešení podávání více listů na str ) Řešení uvíznutí papíru, šikmo podaných dokumentů a sešití Když je detekováno uvíznutí papíru, šikmý dokument nebo sešití, vyjměte dokumenty, které zbývají ve výstupní přihrádce nebo ve skeneru. UPOZORNĚNÍ Dokumenty, které zbývají ve skeneru, opatrně vyjměte. Dokumenty by se mohly poškodit nebo byste se mohli poranit o odřezky papíru. Dokumenty, které zbývají ve skeneru, kompletně vyjměte. Pokud by ve skeneru zůstaly nějaké kousky papíru, mohly by v budoucnu způsobit uvíznutí nebo poškození. 1. Vyjměte všechny dokumenty, které zůstaly ve výstupní přihrádce. 2. Jemně otevřete horní jednotku. (Viz Otevření horní jednotky na str. 5-3). UPOZORNĚNÍ Při otevírání a zavírání horní jednotky buďte opatrní, abyste si nepřiskřípli ruce. 3. Dokumenty, které zbývají ve skeneru, vyjměte. DŮLEŽITÉ Pokud se dokument zasekl uprostřed výstupu z výstupní přihrádky, mírným zvednutím horní jednotky jej vyjměte. Pokud je celý dokument ve skeneru, otevřete horní jednotku do její maximální horní polohy a papír vyjměte. 3-22

51 Kapitola 3 Základní operace 4. Horní jednotku jemně zavřete. Potom ji na obou koncích stiskněte a ujistěte se, že je plně zavřená. (Viz Zavření horní jednotky na str. 5-3). 5. Zkontrolujte poslední uložený obraz a proveďte skenování znovu. DŮLEŽITÉ I když je snad dokument na výstupní přihrádce, naskenovaný obraz dokumentu nemusí být uložen. Před opětným skenováním vždy zkontrolujte poslední uložený obraz. Před opětným skenováním narovnejte dokumenty, které byly detekovány jako šikmé. Před opětným skenováním odstraňte sešití, která byla v dokumentech detekována. Umístěte dokument odebraný ze skeneru před ostatní dokumenty v přihrádce podavače a stisknutím tlačítka Start obnovte skenování. Řešení podávání více listů Když je při skenování detekováno podání více listů, stránky dokumentu, pro než bylo podání více listů detekováno, se vysunou výstupem dokumentů, na displeji ovládacího panelu se zobrazí chybové hlášení a podávání se zastaví. DŮLEŽITÉ Jestliže se zjistí dvojité podávání, nastane následující proces a podle nastavení systému rychlého obnovení v ovladači ISIS/TWAIN se zobrazí zpráva. Tlačítko Start Pokud je systém rychlého obnovení zakázán Pokud je systém rychlého obnovení zakázán, obrazy naskenované před podáváním více listů se uloží jako soubory, skenování skončí a zobrazí se následující chybová zpráva. Při zjištění podávání více listů podle délky dokumentu 3-23

52 Kapitola 3 Základní operace Při zjištění podávání více listů podle ultrazvukových senzorů Stránky dokumentů vysunuté v důsledku detekce podání více listů vraťte nahoru na hromádku dokumentů určených k naskenování a obnovte skenování. Pokud je systém rychlého obnovení povolen Jestliže je systém rychlého obnovení povolen, skenování se při zjištění podávání více listů pozastaví a zobrazí se následující chybová zpráva. 1. Zkontrolujte odmítnuté stránky dokumentů. Tip Pokud se zdá, že příčinou detekce podávání více listů je přiložený papír, například štítek na stránce dokumentu, detekci ignorujte. Pokud byly podány dvě stránky dokumentu současně, znovu naskenujte stránky podané současně s jinými. 2. Vyberte proces pomocí tlačítka [ ] a [ ] a stiskněte tlačítko [Enter]. [Start]: Když je detekováno podání více dokumentů, je obraz zrušen a dokument naskenován znovu. [Stop]: Obrazy naskenované před detekcí podání více dokumentů se uloží v souborech a skenování je ukončeno. [DFR]: Když je detekováno podání více dokumentů, obrazy dokumentů se uloží a dokumenty se naskenují znovu. 3-24

53 Kapitola 4 Další funkce 1. Popis funkce Uživatelský režim Pracovní postup uživatelského režimu Funkce uživatelského režimu

54 Kapitola 4 Další funkce 1. Popis funkce Níže je popsána funkce počítání dokumentů před skenováním. Režim Count Only (Jen spočítat) Tento režim počítá počet vložených listů dokumentu, které jednoduše podány do skeneru. Tip Režim Count Only (Jen spočítat) je proveden tlačítkem Count Only na ovládacím panelu a lze jej používat k počítání listů dokumentu, i když není připojen žádný počítač. 1. Vložte dokumenty do přihrádky. 2. Stiskněte tlačítko Count Only na ovládacím panelu. DŮLEŽITÉ Pokud chcete počítadlo stránek resetovat, stiskněte tlačítko Count Clear přibližně na dvě sekundy, když tlačítko Count Only svítí. Tlačítko Count Clear (Vymazání počtů) Tlačítko Count Only (Jen spočítat) Pokud je povolen režim Count Only (Jen spočítat), tlačítko Count Only svítí modře. Ověření skenování Skener srovná počet stránek dokumentu získaný z režimu Count-Only (Jen spočítat) (nebo zadaný ručně) se skutečným počtem naskenovaných stránek dokumentu a pokud se tyto dva počty neshodují, zobrazí se chybové hlášení. 1. Nastavení počtu. 3. Stiskněte tlačítko Start pro zahájení skenování a spočítání vložených listů dokumentu. Tip Počet stránek dokumentu lze specifikovat pomocí počtu získaného z režimu Count-Only (Jen spočítat) nebo stisknutím tlačítka [ ] a [ ] pro zadání čísla. 2. Vyberte možnost Verify Count (Ověření skenování v nastavení ovladače ISIS/TWAIN. 4-2

55 Kapitola 4 Další funkce 3. Spusťte skenování stisknutím tlačítka Start. Zobrazí se hlášení Verifying (Ověřování). Tip Pokud je zadaný počet při skenování překročen nebo pokud naskenovaný počet nedosahuje zadaného počtu, když je skenování ukončeno, zobrazí se chyba. Zadaný počet je při skenování překročen Skenování skončí bez dosažení zadaného počtu 4-3

56 Kapitola 4 Další funkce 2. Uživatelský režim Uživatelský režim poskytuje uživateli možnost měnit některé funkce skeneru. Pracovní postup uživatelského režimu Operace uživatelského režimu se řídí následujícím postupem. Tip Pracovní postupy se liší podle funkce uživatelského režimu. Podrobné informace najdete na vyznačených stránkách. 1. Stiskněte tlačítko Menu na ovládacím panelu. Tlačítko Menu Aktivuje se uživatelský režim. 2. Stisknutím tlačítek [ ] a [ ] vyberte funkci uživatelského režimu. Funkce uživatelského režimu jsou zobrazeny v následující sekvenci. 4-4

57 Kapitola 4 Další funkce 3. Stiskněte tlačítko [Enter]. Tlačítko Enter Aktuální nastavení je označeno blikajícími hranatými závorkami [ ]. 4. Stisknutím tlačítek [ ] nebo [ ] vyberte možnost [ON2] [ZAP2], [ON1] [ZAP1] nebo [OFF] [VYP] a stisknutím tlačítka [Enter] výběr přijměte. 5. Stisknutím tlačítka [Stop] uživatelský režim ukončete. 4-5

58 Kapitola 4 Další funkce 3. Funkce uživatelského režimu V uživatelském režimu jsou k dispozici následující funkce. Nastavení oddělovacího režimu Pokud dojde k podání více listů najednou nebo uvíznutí papíru, přejděte na oddělovací režim. HI (Vysoký): Používejte, pokud je velké tření mezi listy a podáváte dokumenty, které se nesnadno oddělují. Normal (Normální): Běžně používejte toto nastavení. LO (Nízký): Používejte při podávání jemných dokumentů. DŮLEŽITÉ Při nastavení [HI] [Vysoký] je velká oddělovací síla a papír se může trhat. Pokud se to stane, použijte možnost [Normal] [Normální] nebo [LO] [Nízký]. Ovládací nastavení bzučáku Ovládací nastavení podání více listů Vyberte, zda je k dispozici detekce podání více listů v režimu Count-Only (Jen spočítat). V případě nastavení na [ON] [ZAP] je při podávání v režimu Count-Only (Jen spočítat) detekováno podání více listů. Existují dvě metody detekce podání více listů, srovnáním délky dokumentů a detekováním nerovnosti mezi dokumenty pomocí ultrazvukových senzorů, které lze nastavit podle ovladače ISIS/TWAIN. V režimu Count-Only (Jen spočítat) je detekce podání více listů nastavena na detekci ultrazvukovými senzory. Nastavení detekce sešití Bzučák se rozezní, když stisknete tlačítka na ovládacím panelu a když se vyskytne chyba skenování. ON2 (ZAP2): Bzučák se rozezní, když se vyskytne chyba skenování a když stisknete tlačítko na ovládacím panelu. ON1 (ZAP1): Bzučák se rozezní, když se vyskytne chyba skenování. OFF (VYPNUTO): Bzučák nikdy nezazní. Vyberte, zda je povolena detekce sešití, když je povolen režim Count-Only (Jen spočítat). ON (ZAPNUTO): Detekuje sešití v režimu Count-Only (Jen spočítat). OFF (VYPNUTO): Nedetekuje sešití v režimu Count- Only (Jen spočítat). Detekce sešití při skenování se nastavuje pomocí ovladače ISIS/TWAIN. Nastavení úrovně detekce sešití Slouží k nastavení úrovně citlivosti detekci sešití. [1] je výchozí nastavení, [2] poskytuje vyšší citlivost a [0] poskytuje nižší citlivost. 4-6

59 Kapitola 4 Další funkce Nastavení režimu Long Document (Dlouhý dokument) Nastavení doby ručního podávání pro intervaly podávání Tento režim můžete povolit, pokud chcete skenovat stránky dokumentů o délce až mm, když je vybráno nastavení velikosti stránky Auto Detection (Automatická detekce). (Viz Nastavení režimu Long Document (Dlouhý dokument) na str. 3-3.) ON2 (ZAP2): Automaticky detekuje velikost stránky při skenování dokumentů až do délky mm. ON1 (ZAP1): Automaticky detekuje velikost stránky při skenování dokumentů až do délky mm. OFF (VYPNUTO): Automaticky detekuje velikost stránky při skenování dokumentů až do délky 432 mm. Tip Podání dokumentu delšího, než je maximální detekovatelná velikost stránky funkce Auto Detection (Automatická detekce) způsobí uvíznutí papíru a přenos se ukončí. Nastavení režimu nepřetržitého ručního podávání Nastavte dobu, po kterou se válec podavače bude dále otáčet po podání svazku dokumentů. 0: 0 s 1: 30 s 2: 60 s 3: 180 s 4: 300 s Nastavení pohotovostního režimu Umožňuje výběr množství času (240, 60 nebo 10 minut) od chvíle, kdy byl skener naposledy použit, do aktivace pohotovostního režimu. Nastavení jazyka displeje Tento režim zakáže automatické podávání pomocí zvedacího válce, takže vloženou hromádku dokumentů musí ručně list po listu podávat obsluha. (Viz Režim nepřetržitého ručního podávání na str ) ON (ZAPNUTO): Zvedací válec je zakázaný. OFF (VYPNUTO): Dokumenty podává zvedací válec. Umožňuje výběr angličtiny, japonštiny nebo francouzštiny jako jazyka, který se zobrazuje na ovládacím panelu. EN: Angličina na displeji JP: Japonština na displeji FR: Francouzština na displeji Nastavení kontrastu displeje Slouží k nastavení kontrastu displeje. 4-7

60 Kapitola 4 Další funkce Nastavení krátkého paketu USB Počítadlo naskenovaných stránek Pokud skener nepracuje normálně, pokud používáte rozhraní USB, změňte toto nastavení na [OFF] [VYP]. Nastavení polohy přihrádky Zobrazuje se celkový počet listů dokumentu podaných skenerem za celou dobu jeho provozu. Počítadlo válce Přihrádka podavače dokumentů by se měla nastavit tak, aby odpovídala počtu listů dokumentů, které chcete vložit. (Viz Příprava přihrádky podavače dokumentů na str. 3-5.) 0: Až 500 listů 1: Až 300 listů 2: Až 100 listů Zobrazuje se počet stránek dokumentů podaných od instalace nebo výměny válce (zvedací válec, válec podavače a válec zpomalovače). Po výměně válců nezapomeňte toto počitadlo vynulovat. (Viz Kontrola a resetování počítadla stránek na str. 5-7.) Testování přídavné tiskárny Nastavení opakování tlačítka Slouží k výběru metody displeje panelu. ON (ZAPNUTO): Když stisknete tlačítko, displej panelu nepřetržitě prochází. OFF (VYPNUTO): Pokaždé, když stisknete tlačítko, displej projde o jeden krok. Tip Opakování tlačítka platí v následujících situacích. Při použití funkce Job (Úloha) Při výběru každé z funkcí v uživatelském režimu Když je nainstalována volitelná přídavná tiskárna, tato funkce provede testovací tisk pomocí přídavné tiskárny. (Viz Provedení testu přídavné tiskárny na str ) Nastavení funkce automatického vypnutí napájení Nastavte funkci automatického vypnutí napájení. Vyberte možnost ON (ZAP) pro povolení funkce automatického vypnutí napájení a v případě 4 hodin nečinnosti se napájení automaticky vypne. 4-8

61 Kapitola 5 Údržba 1. Pravidelná údržba Čištění skeneru Čištění senzorů Otevření a zavření horní jednotky Čištění skla skeneru, válce a podložky Nastavení komprese Funkce automatického vypnutí napájení Zásuvka Výměna přepravních válců Cyklus výměny válců Kontrola a resetování počítadla stránek Vyjmutí válců a jejich nasazení zpět Oddělení a připojení oddělovacího prvku (kryt válce zpomalovače) Kdy vyměnit oddělovací prvek (kryt válce zpomalovače) Oddělení a připojení oddělovacího prvku (kryt válce zpomalovače) Výměna a čištění kazety s inkoustem přídavné tiskárny Informace o přídavné tiskárně Výměna kazet s inkoustem Určení pozice tisku Čištění přídavné tiskárny Testování přídavné tiskárny

62 Kapitola 5 Údržba 1. Pravidelná údržba Z důvodu udržení kvality skenování skener pravidelně čistěte podle níže uvedeného popisu. UPOZORNĚNÍ K čištění skeneru nepoužívejte čistící spreje. Mohlo by dojít k namočení přesných mechanismů a k jejich následnému selhání. K čištění skeneru nikdy nepoužívejte alkohol, benzen, ředidla ani jiná organická rozpouštědla. Takové přípravky by mohly deformovat nebo zničit barvy povrchu skeneru a způsobit jiná poškození. Při otevírání a zavírání horní jednotky dávejte pozor, aby nedošlo k zachycení prstů, protože byste se mohli zranit. Čištění skeneru Informace o čisticím hadříku K čištění vnitřku skeneru používejte čisticí hadřík dodaný se skenerem. Čištění povrchu skeneru K čištění povrchu skeneru používejte hadřík navlhčený vodou nebo slabým roztokem čisticího prostředku. Hadřík důkladně vyždímejte a pomocí čistého suchého hadříku otřete skener dosucha. Čištění vstupu podavače dokumentů a dráhy přepravy Prach nebo malé kousky papíru shromažďující se ve vstupu podavače dokumentů nebo uvnitř skeneru mohou způsobit, že se na naskenovaných obrazech objeví skvrny. Pomocí stlačeného vzduchu pravidelně čistěte prach a zbytky papíru ze vstupu podavače a vnitřku skeneru. Po dokončení velkých skenovacích úloh skener vypněte a odstraňte jakékoli částečky papíru. Čištění senzorů Prach a nečistoty, které se hromadí na senzorech, mohou způsobit nesprávné rozpoznávání dokumentů. Senzory pravidelně čistěte pomocí ventilátoru apod., aby se na nich nehromadily prach a nečistoty. Dolní vnitřní strana hlavní jednotky Senzory Senzory 5-2

63 Kapitola 5 Údržba Horní vnitřní strana hlavní jednotky (horní jednotka) Senzory Zavření horní jednotky Horní jednotku plynule zavřete (1). Dále zatlačte na obě strany horní jednotky, abyste se ujistili, že je pevné zavřená. (2) (1) (2) Otevření a zavření horní jednotky Při čištění vnitřku zařízení dbejte na to, abyste horní jednotku otevírali a zavírali podle následujícího postupu. UPOZORNĚNÍ Při otevírání a zavírání horní jednotky dbejte na to, aby nedošlo k zachycení vaší ruky. Otevření horní jednotky Zatáhněte za páčku pro otevření/zavření a přidržte ji a plynule jednotku otevírejte, dokud se horní jednotka nezastaví. Páčka pro otevření/ zavření Tip Pokud je horní jednotka otevřená, zobrazí se chyba. Čištění skla skeneru, válce a podložky Pokud jsou na naskenovaných obrazech pruhy nebo jsou naskenované dokumenty znečištěné, je možné, že sklo skeneru nebo válce jsou znečištěné. Tyto díly pravidelně čistěte. DŮLEŽITÉ Škrábance na skenovacím skle mohou na naskenovaných obrazech způsobit skvrny nebo pruhy a také být příčinou chyb podávání. Pokud na skenovacím skle objevíte škrábanec, obraťte se na místního autorizovaného prodejce nebo servisního zástupce společnosti Canon a nechejte sklo vyměnit. 1. Vypněte spínač napájení a odpojte napájecí šňůru ze zásuvky. 2. Zavřete nástavec výstupní přihrádky dokumentů, pokud je otevřený. 3. Plynule otevřete horní jednotku. (Viz Otevření horní jednotky na str. 5-3). 5-3

64 Kapitola 5 Údržba 4. Otřete veškerý prach ze skenovacího skla čisticím hadříkem nebo čistým suchým hadříkem. Nezapomeňte vyčistit obě skenovací skla na horní jednotce a na hlavní jednotce. UPOZORNĚNÍ Nikdy nerozprašujte jemný čisticí přípravek ani vodu přímo na skenovací skla. Sprej by mohl vniknout pod sklo a kontaminovat interní světelný zdroj a objektivy. 6. Vyjměte zvedací válec, válec podavače, válec zpomalovače a kryt válce zpomalovače. (Viz Vyjmutí válců a jejich nasazení zpět na str. 5-9.) DŮLEŽITÉ Před setřením nečistot vyjměte zvedací válec, válec podavače a válec zpomalovače. Oddělovací prvek je připevněn ke krytu válce zpomalovače. Po vyjmutí krytu válce zpomalovače ze zařízení setřete nečistoty z oddělovacího prvku. 7. Otřete vyjmuté válce navlhčeným a důkladně vyždímaným hadříkem. Skenovací sklo 5. Otírejte válce pomocí navlhčeného a důkladně vyždímaného hadříku a otáčejte jimi přitom. Válce jsou umístěny v pozicích vyznačených na následujícím obrázku. 8. Setřete nečistoty z oddělovacího prvku připevněného ke krytu válce zpomalovače, když je vyjmutý, pomocí hadříku namočeného do vody a řádně vyždímaného. Zvedací válec Přepravní válec Válec podavače Válec skla Válec zpomalovače 5-4

65 Kapitola 5 Údržba DŮLEŽITÉ Při otírání oddělovacího prvku nevyvíjejte přílišnou sílu. Mohlo by dojít k poškození oddělovacího prvku. Tip Ve Windows 8 je utilita Canon imageformula uložena na následujícím místě. Spustí se utilita imageformula. 9. Znovu nasaďte vyjmuté válce. (Viz Vyjmutí válců a jejich nasazení zpět na str. 5-9.) 10.Horní jednotku plynule zavřete. (Viz Zavření horní jednotky na str. 5-3.) DŮLEŽITÉ Pokud k uvíznutím papíru nebo podání více dokumentů dochází často i po vyčištění válců, je možná nutné válec vyměnit. Obraťte se na servisní zástupce nebo zástupce společnosti Canon. Nastavení komprese Pokud je válec připevněný ve skeneru opotřebený, mohou být naskenované obrazy vertikálně protáhlé. V takovém případě lze protažení obrazu potlačit upravením komprese. 1. Spusťte systém Windows a přihlaste se jako uživatel s právy správce. 2. Klikněte na tlačítko Start a potom klikněte na možnost [All programs] [Všechny programy], [Canon DR-XXXX] a [Canon imageformula Utility]. XXXX představuje používaný model. 3. Vyberte možnost [CANON DR-XXXX USB] a potom klikněte na možnost Properties (Vlastnosti). XXXX představuje používaný model. Zobrazí se vlastnosti skeneru. 5-5

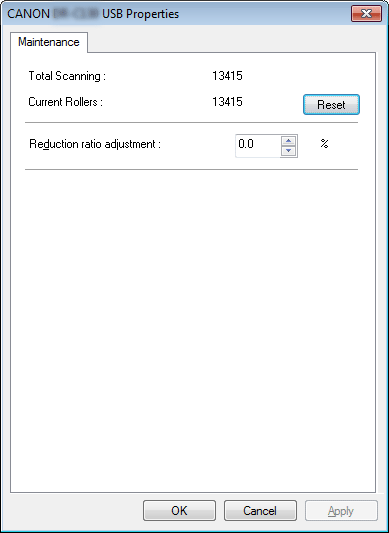

66 Kapitola 5 Údržba 4. Změňte hodnoty [Reduction ratio adjustment] [Snížení redukčního poměru]. Hodnotu úpravy lze nastavit v rozmezí od -3,0% do +3,0%. Funkce automatického vypnutí napájení V zařízení je vestavěná funkce automatického vypnutí napájení. Když je funkce automatického vypnutí napájení zapnutá, napájení se automaticky vypne po uplynutí čtyř hodin bez skenování nebo jiné operace se skenerem. Funkci automatického vypnutí napájení lze nastavit pomocí uživatelského režimu. (Viz Uživatelský režim na str. 4-4.) Zásuvka Ponecháte-li napájecí šňůru delší dobu připojenou ke skeneru, může se zde nahromadit prach a způsobit požár nebo elektrický zkrat. Napájecí šňůru a zásuvku pravidelně čistěte. 5. Kliknutím na tlačítko [OK] zavřete okno s vlastnostmi skeneru. 5-6

67 Kapitola 5 Údržba 2. Výměna přepravních válců Jakmile válce začnou být opotřebené, poklesne kvalita podávání a nastane vyšší pravděpodobnost výskytu chyb podávání dokumentů, jako je uvíznutí papíru. Pokud i po vyčištění válců stále dochází k chybám podávání, zakupte si náhradní sadu válců a vyměňte přepravní válce (zvedací, podávací a válec zpomalovače). Cyklus výměny válců Válce podavače představují spotřební materiál, který je třeba vyměnit po podání každých přibližně stránek. Pokud válce podávají více než stránek, na displeji se při každém zapnutí skeneru zobrazí zpráva o výměně válce. Pokud je skener nakonfigurován na restartování s počítačem, zpráva o výměně válce se zobrazí také na obrazovce počítače. Sada pro výměnu válců Sada pro výměnu válců sestává z náhradního zvedacího válce, válce podavače a válce zpomalovače. Podrobnosti vám poskytne místní autorizovaný prodejce nebo servisní zástupce společnosti Canon. Název výrobku: Sada pro výměnu válců Kód produktu: 8262B001 Zvedací válec DŮLEŽITÉ Pokud se zpráva o výměně válce zobrazí, kupte si sadu pro výměnu válců a vyměňte válce podle příslušných kroků v následujících částech. (Viz Vyjmutí a opětovné vložení zvedacího válce na str ) (Viz Vyjmutí a opětovné vložení válce podavače na str ) (Viz Vyjmutí a opětovné vložení válce zpomalovače na str ) Jakmile začnou být válce opotřebené, existuje vyšší pravděpodobnost výskytu problémů, jako je uvíznutí a nesprávné podávání dokumentů. Jestliže tato situace nastane, vyměňte válce bez ohledu na počet stránek počítadla opotřebením válce. Zprávy lze z displeje smazat stisknutím tlačítka Count Clear (Vymazat počet). Zprávy se však budou dále zobrazovat pokaždé, když bude skener zapnutý, dokud neresetujete počítadlo válce. Při výměně válců nezapomeňte počítadlo válců vynulovat. (Viz Kontrola a resetování počítadla stránek na str. 5-7.) Kontrola a resetování počítadla stránek Počítadlo použití válce je možné kontrolovat a vynulovat pomocí počítadla válců v nastavení Uživatelský režim. DŮLEŽITÉ Válec podavače Válec zpomalovače Toto počítadlo ukazuje počet stránek přenesených aktuálně nainstalovanými válci podavače. Při výměně válců nezapomeňte počítadlo vynulovat. Počítadlo celkového počtu ukazuje celkový počet stránek podaných po dobu životnosti skeneru a nelze je vynulovat. 5-7

68 Kapitola 5 Údržba 1. Stisknutím tlačítka Menu na ovládacím panelu aktivujte uživatelský režim. Aktivuje se režim vynulování počítadla. Tlačítko Menu 4. Stisknutím tlačítka [ ] vyberte možnost [RESET] [VYNULOVAT] a stiskněte tlačítko [Enter]. Počítadlo se vynuluje. 5. Stisknutím tlačítka [Stop] uživatelský režim ukončete. 2. Dvojím stisknutím tlačítka [ ] zobrazte okno [Roller Counter] [Počítadlo válců]. 3. Zkontrolujte počet stran podaných válci a stiskněte tlačítko [Enter]. Ověření a resetování pomocí utility imageformula 1. Spusťte systém Windows a přihlaste se jako uživatel s právy správce. 2. Klikněte na tlačítko Start a potom klikněte na možnost [All programs] [Všechny programy], [Canon DR-XXXX] a [Canon imageformula Utility]. (XXXX představuje používaný model.) Tip Ve Windows 8 je utilita Canon imageformula uložena na následujícím místě. Tlačítko Enter 5-8

69 Kapitola 5 Údržba Spustí se utilita imageformula. 5. Kliknutím na tlačítko [OK] zavřete okno s vlastnostmi skeneru. Vyjmutí válců a jejich nasazení zpět Podle níže uvedeného postupu vyjměte a znovu nasaďte válce, když je nutné vyčistit nebo nahradit zvedací válec, válec podavače nebo válec zpomalovače. 3. Vyberte možnost [Canon DR-XXXX USB] a potom klikněte na možnost Properties (Vlastnosti). (XXXX představuje používaný model.) Zobrazí se vlastnosti skeneru. 4. Klikněte na tlačítko [Reset] [Vynulovat]. UPOZORNĚNÍ Vypněte spínač napájení a při vyjímání nebo vkládání válců odpojte napájecí šňůru ze zásuvky. Pokud napájení ponecháte zapnuté, může to způsobit elektrický šok. Při vyjímání nebo vkládání válců netlačte na válce přílišnou silou. Deformace válců může způsobit chyby podávání. Zvedací válec Válec podavače Válec zpomalovače Resetuje se hodnota počítadla Roller in use (Používaný válec). 5-9
