Seznam projektové dokumentace : F Technika prostředí staveb / Vzduchotechnika

Transkript

1 Seznam projektové dokumentace : F Technika prostředí staveb / Vzduchotechnika 01/11-F.1.4.-VZT.01 Technická zpráva - 01/11-F.1.4.-VZT.02 Půdorys 4.NP m 1:50 01/11-F.1.4.-VZT.03 Půdorys 5.NP a 6.NP m 1:50 01/11-F.1.4.-VZT.04 Řezy vzduchotechniky m 1:50 01/11-F.1.4.-VZT.05 Schéma vzduchotechniky - Seznam projektové dokumentace : F Technika prostředí staveb / Vzduchotechnika 01/11-F.1.4.-VZT.01 Technická zpráva - 01/11-F.1.4.-VZT.02 Půdorys 4.NP m 1:50 01/11-F.1.4.-VZT.03 Půdorys 5.NP a 6.NP m 1:50 01/11-F.1.4.-VZT.04 Řezy vzduchotechniky m 1:50 01/11-F.1.4.-VZT.05 Schéma vzduchotechniky - Seznam projektové dokumentace : F Technika prostředí staveb / Vzduchotechnika 01/11-F.1.4.-VZT.01 Technická zpráva - 01/11-F.1.4.-VZT.02 Půdorys 4.NP m 1:50 01/11-F.1.4.-VZT.03 Půdorys 5.NP a 6.NP m 1:50 01/11-F.1.4.-VZT.04 Řezy vzduchotechniky m 1:50 01/11-F.1.4.-VZT.05 Schéma vzduchotechniky - Seznam projektové dokumentace : F Technika prostředí staveb / Vzduchotechnika 01/11-F.1.4.-VZT.01 Technická zpráva - 01/11-F.1.4.-VZT.02 Půdorys 4.NP m 1:50 01/11-F.1.4.-VZT.03 Půdorys 5.NP a 6.NP m 1:50 01/11-F.1.4.-VZT.04 Řezy vzduchotechniky m 1:50 01/11-F.1.4.-VZT.05 Schéma vzduchotechniky - Seznam projektové dokumentace : F Technika prostředí staveb / Vzduchotechnika 01/11-F.1.4.-VZT.01 Technická zpráva - 01/11-F.1.4.-VZT.02 Půdorys 4.NP m 1:50 01/11-F.1.4.-VZT.03 Půdorys 5.NP a 6.NP m 1:50 01/11-F.1.4.-VZT.04 Řezy vzduchotechniky m 1:50 01/11-F.1.4.-VZT.05 Schéma vzduchotechniky - Seznam projektové dokumentace : F Technika prostředí staveb / Vzduchotechnika 01/11-F.1.4.-VZT.01 Technická zpráva - 01/11-F.1.4.-VZT.02 Půdorys 4.NP m 1:50 01/11-F.1.4.-VZT.03 Půdorys 5.NP a 6.NP m 1:50 01/11-F.1.4.-VZT.04 Řezy vzduchotechniky m 1:50 01/11-F.1.4.-VZT.05 Schéma vzduchotechniky -

2 GCH140CD4 1 ks Název zařízení: Kondenzacka poz.1 Pozice zákazníka: 1.2 GEA Inverterová vzduchem chlazená kompresorová kondenzační jednotka pro venkovní instalaci s možností přepnutí na tepelné čerpadlo Konstrukce přístroje Kompaktní skřín odolná povětrnostním vlivům Plášť z pozinkovaného ocelového plechu Natřeno a lakováno syntetickou pryskyřicí - slonová kost bílá podobná RAL 7044 Vzhledem k odmrazování v režimu tepelného čerpadla musí být jednotka opatřena odvodem kondenzátu pokud je takové opatření nezbytné Kondenzátor Vysoce výkonný model měď - hliník s výrazně rozšířenou plochou pro bezpečný provoz při okolních teplotách - v režimu chlazení od -5 C do 46 C - v režimu topení od -20 C do +15 C Optimalizováno pro chladivo R410a Svislé provedení Axiální měděné potrubí z materiálu HI-X ve tvaru spirály pro lepší přenos tepla Profilované hliníkové lamely pro vyšší účinnost Ochrana proti korozi díky polyakrylovému lakování hliníkových lamel Zvýšení výkonu pomocí doplňkového dochlazovacího okruhu ve speciálním výměníku Výparník Musí být uspořádán jinde v jednom okruhu se vzduchotechnickou jednotkou a propojen s příslušným expanzním ventilem (příslušenství) a jednotkou GCH Okruh výparníku nebo kondenzátoru musí splňovat následující požadavky v režimu chlazení nebo topení: Chlazení: teplota nasávaného vzduchu 18 C - 35 C Topení: teplota nasávaného vzduchu 10 C - 27 C Chladící výkon: Minimum: 7,9 kw Maximum: 17,6 kw Vnitřní objem výparníku: Minimum: 2,09 dm? Maximum: 4,62 dm? Minimální povolený provozní tlak pro výměník ve vzduchotechnické jednotce nesmí klesnout pod 40 bar v režimu tepelného čerpadla. Počet řad a možný distributor chladiva musí být navržen pro režim tepelného čerpadla. Ventilátor - s přímým pohonem, extrémně nízká hlučnost axiálních ventilátorů - pomalu rotující lopatky s optimalizovanou charakteristikou ventilátoru - větší množství vzduchu na nižší hlukovou úroveň - stejnosměrný proud motoru ventilátoru - plynulá rychlost ventilátoru řízena mikroprocesorem jednotky - sání přes výměník na straně vzduchu - optimalizované vypouštění vzduchu s ochrannou mřížkou pro horizontální odvod vzduchu Okruh chladiva Jeden chladící okruh - regulovatelná rychlost, plynulý chod hlukově tlumených kompresorů - tlakově chlazený, plně hermetický model - inverterový kompresor se stejnosměrným DC motorem - vysoce dimenzovaný odlučovač kapaliny - vysoce účinný odlučovač oleje - nadproudová relé s tepelnou ochranou - optimalizováno pro chladivo R410a - čtyřcestný přepojovací ventil - sběrač chladiva - filtrdehydrátor - solenoidový ventil - elektronický expanzní ventil pro okruh dochlazování - servisní / Schrader ventily - uzavírací ventily v sacím a kapalinovém potrubí - průměr vstřikovacího potrubí - plyn: 10 mm - průměr sacího potrubí - kapalina: 18 mm Bezpečnostní a kontrolní zařízení: - vysokotlaký a nízkotlaký spínač Teplotní čidla pro: - saní plynu - teplotu oleje - kondenzátor - venkovní teplotu Chladící okruh je vyčištěn, vysušen a připraven se základní náplní chladiva a oleje. V závislosti na délce vedení je potřeba chladivo doplnit. Olejové sifony v jednotce nejsou potřeba. Maximální délka vedení do 50 metrů s možnou výkonovou ztrátou. Skříňový rozvaděč Integrované v přístrojové části jednotky ve venkovním provedení Napětí V / 50Hz / 1 fáze ~ Mikroprocesorová regulace S jištěním Nezbytná komunikační oblast související s napojením na komunikační řídící box GZCAGFCAD.E13 pomocí svorek F1 - F2 Maximální délka kabelu 100 metrů. Tyo kabelu: H05VV-F2x0,75 Následující beznapěťové signální kontakty jsou dostupné: - zprávy o provozním stavu kompresoru - společný signál poruchy - signál odmrazování pro pole regulace - předpokládaná regulace ventilátoru ve vzduchotechnické jednotce Následující beznapěťové řídící kontakty jsou možné: - kontakt na dálkové zapnutí / vypnutí - nastavení výkonu pomocí signálu 0-10 V Všechny ovládací a signalizační kontakty jsou připojeny na komunikační řídící box GZCAGFCAD.E13 Přepínání chlazení - větrání - topení se provádí na jednotce GCH. Řízení mikroprocesorem - Mikroprocesorová regulace s vlastním automatickým testováním elektroniky - Zobrazení chybový hlášení pomocí LED monitoru - Mikroprocesorovým systémem jsou detekovány a kontrolovány následující provozní stavy: - inverterem RPM regulací řízená regulace otáček kompresoru v závislosti na zatížení na základě výparného tlaku nebo volitelně signálem 0-10V dodaného stavbou - inverterem RPM regulací řízená regulace otáček ventilátoru v závislosti na tlaku - senzory pracující a řízené mikroprocesorem - 8 teplotních čidel na důležitých a bezpečnostních měřících místech - elektronické tlakové čidlo na straně vysokého a nízkého tlaku - spínač vysokého tlaku Výrobní normy podle MS-, LV-, EMC- a PED směrnice, kontrolní značka CE na přístroji Výrobek GEA Technická data Chladicí výkon kw 14.5 Elektrický příkon kw 4.1 Sací teplota vzduchu C 35 Sací teplota kompresor C 26 Výparná teplota C 6 Topný výkon kw 19.8 Elektrický příkon kw 5.1 Sací teplota vzduchu C 7 Sací teplota výparník C 16 Kondenzační teplota C 46 Ventilátory Počet ventilátorů Stueck 2 Provozní proud Ventilátory A.3 elektrický příkon ventilátoru kw.1 Otáčky ventilátoru 1/min 850/815 Množství vzduchu m?/h 6360 Chladící okruh Počet kompresorů Stueck 1 Otáčky kompresoru 1/min 6480 Startovací proud Kompresor(y) A 21.9 Provozní proud Kompresor(y) A 16.7 Elektrický příkon Kompresor(y) kw 4.46 Počet chladících okruhů Stueck 1 Stupně částečného zatížení [-] % Inverter Chladivo [-] R410A Celkové plnící množství chladiva kg 4 Elektrická data provozní napětí V/Ph/Hz /1/50 Rozběh.proud A 22.2 Maximální provozní proud A 27 Maximální elektrický příkon kw 5.08 Energetické indexy ESEER [-] IPLV [-] Zvuková data Hladina akustického výkonu db(a) 69 Hladina akustického tlaku LPA1(5m) db(a) 53 Rozměry a hmotnost jednotky Šířka mm 900 Výška mm 1345 Hloubka mm 320 Hmotnost kg 120 Výrobek GEA Typ [-] GCH140CD GZCH140CD.R12 1 Stck. Sada elektronického expanzního ventilu pro jednotky GCH Povětrnostním vlivům a počasí odolný plastový box pro vnitřní i venkovní instalaci na stěnu. Elektronický expanzní ventil pracuje v následujícím rozsahu výkonů: Chladící výkon: minimum: 15,5 kw maximum: 17,6 kw Vnitřní objem výparníku: minimum: 4,13 dm? maximum: 4,62 dm? Rozměry: šířka: 215 mm výška: 401 mm hloubka: 78 mm Potrubí na vstupu a výstupu o průměru 10 mm. Elektrické napojení na komunikační řídící box pomocí 6tižilového kabelu GZCH-CBOX.E13 1 Stck. Komunikační řídící box pro jednotky GCH Povětrnostním vlivům a počasí odolný plastový box pro vnitřní i venkovní instalaci na stěnu. Pomocí komunikačního řídícího boxu lze regulovat výkon jednotky GCH v těchto režimech: - konstantní výparnou teplotou v rozsahu 3 C - 10 C pro chlazení a konstantní kondenzační teplotou v rozsahu 43 C - 49 C pro topení - pomocí signálu 0-10 V Rozměry: šířka: 400 mm výška: 132 mm

3 hloubka: 200 mm Elektrické zapojení: Napájecí napětí: 230 V / 50 Hz / 1 fáze~ Komunikace s venkovní jednotkou GCH pomocí svorek F1 a F2 (H05VV-F2 x 0,75) Připojení k elektronickému expanznímu ventilu pomocí 6ti žilového kabelu (LIYCY3 x 2 x 0,75) Kontakt pro běžný provoz Beznapěťový kontakt pro provozní hlášení kompresoru Beznapěťový kontakt pro obecná chybová hlášení Beznapěťový kontakt pro odmražování (defrost) Typ kabelu: (LIYCY4 x 2 x 0,75) Beznapěťový kontakt pro regulaci ventilátoru (H05VV-F3 x G2,5) Komunikační řídící box obsahuje dva snímače teploty, které musí být namontovány a připojeny odpovídajícím způsobem GCH200CD1 1 ks Název zařízení: Kondenzacka poz.2 Pozice zákazníka: 2.2 GEA Inverterová vzduchem chlazená kompresorová kondenzační jednotka pro venkovní instalaci s možností přepnutí na tepelné čerpadlo Konstrukce přístroje Kompaktní skřín odolná povětrnostním vlivům Plášť z pozinkovaného ocelového plechu Natřeno a lakováno syntetickou pryskyřicí - slonová kost bílá podobná RAL 7044 Vzhledem k odmrazování v režimu tepelného čerpadla musí být jednotka opatřena odvodem kondenzátu pokud je takové opatření nezbytné Kondenzátor Vysoce výkonný model měď - hliník s výrazně rozšířenou plochou pro bezpečný provoz při okolních teplotách - v režimu chlazení od -5 C do 43 C - v režimu topení od -20 C do +15 C Optimalizováno pro chladivo R410a Svislé provedení Axiální měděné potrubí z materiálu HI-X ve tvaru spirály pro lepší přenos tepla Profilované hliníkové lamely pro vyšší účinnost Ochrana proti korozi díky polyakrylovému lakování hliníkových lamel Zvýšení výkonu pomocí doplňkového dochlazovacího okruhu ve speciálním výměníku Výparník Musí být uspořádán jinde v jednom okruhu se vzduchotechnickou jednotkou a propojen s příslušným expanzním ventilem (příslušenství) a jednotkou GCH Okruh výparníku nebo kondenzátoru musí splňovat následující požadavky v režimu chlazení nebo topení: Chlazení: teplota nasávaného vzduchu 18 C - 35 C Topení: teplota nasávaného vzduchu 10 C - 27 C Chladící výkon: Minimum: 10,0 kw Maximum: 30,8 kw Vnitřní objem výparníku: Minimum: 2,65 dm? Maximum: 8,25 dm? Minimální povolený provozní tlak pro výměník ve vzduchotechnické jednotce nesmí klesnout pod 40 bar v režimu tepelného čerpadla. Počet řad a možný distributor chladiva musí být navržen pro režim tepelného čerpadla. Ventilátor - s přímým pohonem, extrémně nízká hlučnost axiálních ventilátorů - pomalu rotující lopatky s optimalizovanou charakteristikou ventilátoru - větší množství vzduchu na nižší hlukovou úroveň - stejnosměrný proud motoru ventilátoru - plynulá rychlost ventilátoru řízena mikroprocesorem jednotky - sání přes výměník na straně vzduchu - optimalizované vypouštění vzduchu s ochrannou mřížkou pro horizontální odvod vzduchu Okruh chladiva Jeden chladící okruh - regulovatelná rychlost, plynulý chod hlukově tlumených kompresorů - tlakově chlazený, plně hermetický model - inverterový kompresor se stejnosměrným DC motorem - vysoce dimenzovaný odlučovač kapaliny - vysoce účinný odlučovač oleje - nadproudová relé s tepelnou ochranou - optimalizováno pro chladivo R410a - čtyřcestný přepojovací ventil - sběrač chladiva - filtrdehydrátor - solenoidový ventil - elektronický expanzní ventil pro okruh dochlazování - servisní / Schrader ventily - uzavírací ventily v sacím a kapalinovém potrubí - průměr vstřikovacího potrubí - plyn: 10 mm - průměr sacího potrubí - kapalina: 18 mm Bezpečnostní a kontrolní zařízení: - vysokotlaký a nízkotlaký spínač Teplotní čidla pro: - saní plynu - teplotu oleje - kondenzátor - venkovní teplotu Chladící okruh je vyčištěn, vysušen a připraven se základní náplní chladiva a oleje. V závislosti na délce vedení je potřeba chladivo doplnit. Olejové sifony v jednotce nejsou potřeba. Maximální délka vedení do 50 metrů s možnou výkonovou ztrátou. Skříňový rozvaděč Integrované v přístrojové části jednotky ve venkovním provedení Napětí 400V / 50Hz / 3 fáze ~ Mikroprocesorová regulace S jištěním Nezbytná komunikační oblast související s napojením na komunikační řídící box GZCAGFCAD.E13 pomocí svorek F1 - F2 Maximální délka kabelu 100 metrů. Tyo kabelu: H05VV-F2x0,75 Následující beznapěťové signální kontakty jsou dostupné: - zprávy o provozním stavu kompresoru - společný signál poruchy - signál odmrazování pro pole regulace - předpokládaná regulace ventilátoru ve vzduchotechnické jednotce Následující beznapěťové řídící kontakty jsou možné: - kontakt na dálkové zapnutí / vypnutí - nastavení výkonu pomocí signálu 0-10 V Všechny ovládací a signalizační kontakty jsou připojeny na komunikační řídící box GZCAGFCAD.E13 Přepínání chlazení - větrání - topení se provádí na jednotce GCH. Řízení mikroprocesorem - Mikroprocesorová regulace s vlastním automatickým testováním elektroniky - Zobrazení chybový hlášení pomocí LED monitoru - Mikroprocesorovým systémem jsou detekovány a kontrolovány následující provozní stavy: - inverterem RPM regulací řízená regulace otáček kompresoru v závislosti na zatížení na základě výparného tlaku nebo volitelně signálem 0-10V dodaného stavbou - inverterem RPM regulací řízená regulace otáček ventilátoru v závislosti na tlaku - senzory pracující a řízené mikroprocesorem - 8 teplotních čidel na důležitých a bezpečnostních měřících místech - elektronické tlakové čidlo na straně vysokého a nízkého tlaku - spínač vysokého tlaku Lze nastavit zvýšený statický tlak ventilátoru (78 Pa) Výrobní normy podle MS-, LV-, EMC- a PED směrnice, kontrolní značka CE na přístroji Výrobek GEA Technická data Chladicí výkon kw 20.9 Elektrický příkon kw 4.7 Sací teplota vzduchu C 35 Sací teplota kompresor C 26 Výparná teplota C 6 Topný výkon kw 28.2 Elektrický příkon kw 6.4 Sací teplota vzduchu C 7 Sací teplota výparník C 16 Kondenzační teplota C 46 Ventilátory Počet ventilátorů Stueck 1 Provozní proud Ventilátory A.7 elektrický příkon ventilátoru kw.8 Otáčky ventilátoru 1/min Množství vzduchu m?/h Chladící okruh Počet kompresorů Stueck 1 Otáčky kompresoru 1/min 7980 Startovací proud Kompresor(y) A 0 Provozní proud Kompresor(y) A 7.5 Elektrický příkon Kompresor(y) kw 3.8 Počet chladících okruhů Stueck 1 Stupně částečného zatížení [-] % Inverter Chladivo [-] R410A Celkové plnící množství chladiva kg 7.7 Elektrická data provozní napětí V/Ph/Hz 400/3/50+N Rozběh.proud A Maximální provozní proud A 18.5 Maximální elektrický příkon kw 6.47 Energetické indexy ESEER [-] IPLV [-] Zvuková data Hladina akustického výkonu db(a) 78 Hladina akustického tlaku LPA1(5m) db(a) 57 Rozměry a hmotnost jednotky Šířka mm 930 Výška mm 1680 Hloubka mm 765 Hmotnost kg 187 Výrobek GEA Typ [-] GCH200CD GZCH200CD.R12 1 Stck. Sada elektronického expanzního ventilu pro jednotky GCH Povětrnostním vlivům a počasí odolný plastový box pro vnitřní i venkovní instalaci na stěnu. Elektronický expanzní ventil pracuje v následujícím rozsahu výkonů: Chladící výkon: minimum: 17,7 kw maximum: 24,6 kw Vnitřní objem výparníku: minimum: 4,63 dm? maximum: 6,60 dm? Rozměry: šířka: 215 mm výška: 401 mm hloubka: 78 mm Potrubí na vstupu a výstupu o průměru 10 mm. Elektrické napojení na komunikační řídící box pomocí 6tižilového kabelu GZCH-CBOX.E13 1 Stck. Komunikační řídící box pro jednotky GCH Povětrnostním vlivům a počasí odolný plastový box pro vnitřní i venkovní instalaci na stěnu. Pomocí komunikačního řídícího boxu lze regulovat výkon jednotky GCH v těchto režimech: - konstantní výparnou teplotou v rozsahu 3 C - 10 C pro chlazení a konstantní kondenzační teplotou v rozsahu 43 C - 49 C pro topení - pomocí signálu 0-10 V Rozměry: šířka: 400 mm výška: 132 mm

4 Servisní vypínač Elektro Vypínač osvětlení měřící otvor Otvor všeob. Diferenční tlak Teploměr Kontaktní manometr U-trubkový manometr Trubkový manonetr ABL ZUL dp dp Teploměr Vyhřívaný odpad Protimrazové topení Sifon Smeš. ventil Pohon Dělící rovina Vestavěné prvky LS Přepravní díly-hmotnost [kg ] F (1) G (2) Z-315 Z (2) 5360 Zařízení Obecné příslušenství 46 kg Operacni sal Zákazník Celkem 1046 kg Jurica a.s (3) X1K#IHUE A064064VBVA 3500 mł/h Z BVA 3800 mł/h Projekt Nabídka Gynekologická porodnice Nemocnic 133OB M (3) Zakázka č. - Kundenposition AUL FOL Jištění dveří a připojení výměníku není povinné! Počet 1 Obslužná strana Zpracoval Odpovědný referent Tomáš Richter LPlus V.55.00/ : 45 hloubka: 200 mm Elektrické zapojení: Napájecí napětí: 230 V / 50 Hz / 1 fáze~ Komunikace s venkovní jednotkou GCH pomocí svorek F1 a F2 (H05VV-F2 x 0,75) Připojení k elektronickému expanznímu ventilu pomocí 6ti žilového kabelu (LIYCY3 x 2 x 0,75) Kontakt pro běžný provoz Beznapěťový kontakt pro provozní hlášení kompresoru Beznapěťový kontakt pro obecná chybová hlášení Beznapěťový kontakt pro odmražování (defrost) Typ kabelu: (LIYCY4 x 2 x 0,75) Beznapěťový kontakt pro regulaci ventilátoru (H05VV-F3 x G2,5) Komunikační řídící box obsahuje dva snímače teploty, které musí být namontovány a připojeny odpovídajícím způsobem ZUL ABL F (2) G4 Z (1) 1280 (2) (3) M (3) FOL AUL x x Jištění dveří a připojení výměníku není povinné! Jištění dveří a připojení výměníku není povinné! Servisní vypínač Elektro Vypínač osvětlení měřící otvor Otvor všeob. Diferenční tlak Teploměr Kontaktní manometr U-trubkový manometr Trubkový manonetr dp dp Teploměr Vyhřívaný odpad Protimrazové topení Sifon Smeš. ventil Pohon Dělící rovina Vestavěné prvky LS70 Přepravní díly-hmotnost [kg ] Zařízení Obecné příslušenství 46 kg Operacni sal Zákazník Celkem 1046 kg Jurica a.s. X1K#IHUE A064064VBVA 3500 mł/h Z BVA 3800 mł/h Projekt Nabídka Gynekologická porodnice Nemocnic 133OB Zakázka č. - Kundenposition 1.1 Počet 1 Pohled shora/půdorys 1 : 45 Zpracoval Odpovědný referent Tomáš Richter LPlus V.55.00/ Servisní vypínač Elektro Vypínač osvětlení měřící otvor Otvor všeob. Diferenční tlak Teploměr Kontaktní manometr U-trubkový manometr Trubkový manonetr dp dp Teploměr Vyhřívaný odpad Protimrazové topení Sifon Smeš. ventil Pohon Dělící rovina Vestavěné prvky LS70 Přepravní díly-hmotnost [kg ] Zařízení Obecné příslušenství 46 kg Operacni sal Zákazník Celkem 1046 kg Jurica a.s. X1K#IHUE A064064VBVA 3500 mł/h Z BVA 3800 mł/h Projekt Nabídka Gynekologická porodnice Nemocnic 133OB Zakázka č. - Kundenposition 1.1 Počet 1 Strana - vlevo Zpracoval Odpovědný referent Tomáš Richter LPlus V.55.00/ : 35

5 GEA CAIRplus SX I4BV - 1 ks Název zařízení: Operacni sal Pozice zákazníka: 1.1 údaje o jednotce 1 funkce Přívod objemový proud 3800 m³/h Rychlost 2.6 m/s Třída rychlosti V6 (DIN/EN13053/A ) Třída spotřeby elektrické energie P1 (DIN/EN13053/A ) údaje o jednotce 2 funkce Odvod objemový proud 3500 m³/h Rychlost 2.4 m/s Třída rychlosti V5 (DIN/EN13053/A ) Třída spotřeby elektrické energie P1 (DIN/EN13053/A ) Eurovent- AHU Energy Efficiency Class C Graf teploty Eurovent C RLT Energie Effizienz Klasse Třída rekuperace H4 (DIN/EN13053/A ) SFPv (EN 13779) 2.36 KW/m3/s ~22609~SFPv Klasse (EN 13779) SFP 5 Způsob použití: Místo instalace: Směr vzduchu: Uspořádání: Díl 1 - plášť ve standardním provedení - tloustka steny pláste 60mm - vlastnosti pláště podle pren 1886 (2007) - mechanická stabilita D2 - těsnost pláště L2 - těsnost obtoku filtru F9 - tepelná izolace T3 - faktor tepelných mostů TB3 - součinitel prostupu tepla panelovou výplní K = 0,57 W/m2K Hodnoty vloženého útlumu podle DIN EN 1886 Hz] [db] Kvalita materiálu - vnitřní plášť Ušlechtilá ocel V4A (1.4571) - nerez - vnější plášť Standard Vnitřní instalace Horizontální Nad sebou Polyesterem pásově povrstvený pozinkovaný ocelový plech - barva RAL 9002 šedobílá - vestavěné prvky Ocelový plech pozinkovaný nebo ekvivalentní - rámové profily Hliník AIMgSi 0,5 Díl 2 - plášť ve standardním provedení - tloustka steny pláste 60mm - vlastnosti pláště podle pren 1886 (2007) - mechanická stabilita D2 - těsnost pláště L2 - těsnost obtoku filtru F9 - tepelná izolace T3 - faktor tepelných mostů TB3 - součinitel prostupu tepla panelovou výplní K = 0,57 W/m2K Hodnoty vloženého útlumu podle DIN EN 1886 Hz] [db] Kvalita materiálu - vnitřní plášť Aluzinkovaný ocelový plech s vrstvou proti otiskům prstů (FeP02G AZ 185) třída protikorozní ochrany III podle DIN část 8, určeno pro venkovní instalaci - vnější plášť Polyesterem pásově povrstvený pozinkovaný ocelový plech - barva RAL 9002 šedobílá - vestavěné prvky Ocelový plech pozinkovaný nebo ekvivalentní - rámové profily Hliník AIMgSi 0,5 - provedení pláště - dělený plášť - rámová konstrukce - hliníkové profily AIMgSi 0,5 - sendvičové panely, demontovatelné zvenku - vnitřní prostor pro instalaci min. 35mm, pro potrubí a kabeláž - vnitřní strana hladká, bez šroubů a rámových prvků - obslužné strany celoplošně přístupné díky odnímatelným meziprofilům - zámky a panty mimo proud vzduchu, integrovány v profilu rámu - od 1500mm výšky jednotky klika k otvírání dveří i uvnitř - dveře na přetlakové straně s pojistkou - plnoprofilové těsnění v EPDM kvalitě - izolace minerální vlnou, nehořlavá, třída hořlavosti A1 (DIN 4102, Ö-NORMA B3800), bez freonů - izolace bez použití lepidla - panely a dveře rozebíratelné pro recyklaci pro ochranu životního prostředí - transportní díly sešroubovatelné volitelně zvenku nebo zevnitř díky svorníku integrovanému v rámu - přepravní závěsná oka (volitelná) pro transportní díly do 1500kg na vrchní straně jednotky přes 1500kg na základovém rámu jednotky Sada Přepravní oka, max. 500 kg (sada 4 kusy) Ke zvedání přes (nad) střechu, k jednorázovému použití Sada Kryt z nerezové oceli pro místa pokročilého dělení profilů (automatický návrh a výběr) Sada Základní rám, pozinkovaný - výška 80 mm volná výška podlahy 80 mm Sada Nohy jednotky - pozinkované Výška 160mm, zatížení max. 250 kg/noha přívod ks Pružný spoj namontováno na čelní zeď Připojovací profil s 4-otvorovým šroubením v pozinkovaném provedení flexibilní PVC-EVS-80Se-připojovací hrdlo, vzduchotěsné a pevné v tahu chování při hoření podle DIN 4102 B2 klasifikace materiálu EN vyrovnání napětí podle EN teplotní stálost -20 C až +80 C ks Žaluziová klapka přes průřez jednotky vnější namontováno na čelní zeď Standardní pozink protichůdný profilováno příznivě k proudu - rámy a listy žaluzie pozink - pohon přes oboustranně uspořádaná antistatická umělohmotná ozubená kola z PA6 samomazné polyamidové ložisko Tlaková ztrátapa ks Čelní stěna s otvorem přes celý profil jednotky s připojovací přírubou na potrubí ks Počet nutných ovládacích motorů na straně stavby - min. točivý moment 15Nm každý motor ks Komora kapsového filtru Filtrační třída: F5 podle EN filtrace částic - tepelná odolnost do 80 C - materiál filtru: syntetická vlákna - buňky kapsového filtru - rám filtru: ocelový plech, pozinkovaný - upínání přes pružinové západky k těsnícímu pásu ve vestavěném rámu - vestavěný rám, standardní svorky provedení: pozinkováno - snímací rám filtru izolovaný od pláště Filtr třída M5 Médium syntetická vlákna Rám filtru pozinkovaný účinnost EM % 47 stupeň odloučení AM % 98.0 kapsa plocha/povrch m² 4.00 Počet / velikost Stk./mm 1/592x592x534 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Vestavěný rám, standardní svorky provedení: pozinkováno Tlaková ztráta začátek Pa 59 konec doporučení Pa 139 konec maximum Pa 450 dimenzování Pa ks Rekuperační komora systém Ecoplat s obtokem (bypassem) - vestavěno v SX_přístroji - vysoce výkonný deskový výměník - výrobce: Heatex

6 - uspořádání nad sebou - obtoková klapka Al, vestavěná, protiběžná, k regulaci teploty a k ochraně proti námaze - výměnné desky z přírodního hliníku, profilované - podlaha jednotky z ušlechtilé oceli s panelem s vanou a odtokem k úplnému vypuštění kondenzátu, nakloněný - hrdlo pro odtok kondenzátu - proudy čerstvého a odpadního vzduchu vedeny odděleně k zábránění smíšení vzduchů rekuperace (energie) Typ APT1616X1HVN045 výpočet pro: léto zima faktor zpětného získávání tepla ~22518~Rueckwaermezahl nach EN13053/ účinnost % výkon celková kw tepelný výměník deska provedení High Performance rozteč lamel mm 4.50 Hmotnost kg 49 výpočet zima Vzduch přívod Odvod objemový proud m³/h Tlaková ztráta Pa Aktivní plocha m² vstup teplota / relativní vlhkost C/% -15.0/ /50 absolutní vlhkost g/kg výstup teplota / relativní vlhkost C/% 10.3/12 5.6/99 absolutní vlhkost g/kg množství kondenzátu kg/h výpočet léto vstup teplota / relativní vlhkost C/% 32.0/ /46 absolutní vlhkost g/kg výstup teplota / relativní vlhkost C/% 29.2/ /38 absolutní vlhkost g/kg ks Eliminátor TA1 pro rychlost vzduchu v < 3,6 m/s v jednotkách SX mohou být samostatně vytažitelné od výměníku tepla Lamely z polypropylenu (PPTV, teplotně odolné do 85 C - ve šroubovaném AlMg3-rámu - v SX jednotkách zvlášť vytažitelné z tepelného výměníku Tlaková ztrátapa ks Vysoký panel vany(nádrže) na kondenzát s náklonem do všech stran Vnitřní vrstva ušlechtilá ocel (1.4571) ks Bombový (lahvový) sifon - mrazuvzdorný max. 800 Pa podtlak max. 500 Pa přetlak v mrazuvzdorném polypropylenovém provedení ks Počet nutných ovládacích motorů na straně stavby - min. točivý moment 15Nm každý motor ks Ventilátorová komora vysoce výkonný ventilátor (volnoběžné kolo bez spirální skříně) - Ziehl-Abegg série ER-C 225./ jednostranně sací oběžné kolo - dozadu zahnuté, svařované, povrstvené lopatky, 7 lopatek - přímý pohon, volnoběžný - s normovaným motorem IEC vhodným k 0-100%ní regulaci otáček přes frekvenční měnič - vyvážení podle DIN ISO 1940 stupeň jakosti G 6,3 - údaje o výkonu podle DIN třída přesnosti 2 - rozsah použití -20 Cº až +40 ºC - jednotka oběžného kola montovaná na U-/C- profilech - tlakově zatížený tlumič chvění - celý agregát je výsuvný a vymontovatelný - vyrovnání potenciálu - ukostření - servisní dvířka ventilátor Typ ER31C-2DN.E7.1R&130602/0F01-3-CZD Vzduch objemový proud m³/h 3800 tlaková vrstva bar teplotní vrstva C 20 tlak suma externí Pa 900 tlaková ztráta jednotka Pa 901 celková Pa 1888 ventilátor dynamický Pa 87 statický Pa 1801 komora Pa 0 účinný tlak na trysku Pa 1600 ~22436~k-Faktor Düsendruck - 95 Počet otáček skutečný 1/min 3985 Počet otáček max. 1/min 4105 ~22670~Ventilotorwirkungsgrad total % 73.2 výkon na hřídeli kw 2.72 SFPv kw/m³/s 3.04 pracovište P_elektrický kw 3.44 ~21636~incl. Frequenzumformer P_elektrický max. podle RAL kw 4.07 výkon na hřídeli kw 0.00 akustický výkon - nezhodnocený db 94 akustický výkon - A-zhodnocený db(a) 94 Akustický výkon ventilátor Sací- Výdechovástrana strana 63 Hz db/db(a) 75/ 48 77/ Hz db/db(a) 71/ 55 78/ Hz db/db(a) 73/ 64 80/ Hz db/db(a) 81/ 78 87/ Hz db/db(a) 76/ 76 88/ Hz db/db(a) 79/ 80 88/ Hz db/db(a) 77/ 78 83/ Hz db/db(a) 73/ 72 78/ 77 Součet db/db(a) 86/ 85 93/ 93 motor ~21324~Effizienzklasse IE2 jmenovitý výkon motoru kw 3.00 jmenovité otáčky motoru 1/min 2890 Počet pólů 2 Napětí/frekvence V/Hz 3x400/50 proud A 5.86 krytí IP55 třída izolace THCL155 Konstrukce Velikost 100 ochrana vinutí PTC termistor data frekvenční měnič jmenovitý výkon motoru kw Napětí/frekvence V/Hz 3x400/50 Provoz.frekvence frekv.měniče Hz 69 provozní frekvence max. Hz 71 Akustický výkon Jednotka Sací- Výdechová- venkovní strana strana jednotka 63 Hz db/db(a) 73/ 46 75/ 49 60/ Hz db/db(a) 67/ 51 73/ 57 61/ Hz db/db(a) 67/ 58 72/ 63 59/ Hz db/db(a) 72/ 69 76/ 73 60/ Hz db/db(a) 64/ 64 73/ 73 58/ Hz db/db(a) 67/ 68 76/ 77 57/ Hz db/db(a) 66/ 67 72/ 73 52/ Hz db/db(a) 61/ 60 66/ 65 38/ 37 Součet db/db(a) 78/ 74 83/ 81 67/ ks Frekvenční měnič IP55 - dodáván volně k plynulé regulaci počtu otáček motoru, s momentovou čárou (průběhem momentu) přizpůsobenou větráku měnič v měničové technice možné zatížení motoru 100% napájecí napětí 3x / 50Hz zkrat, uzemnění připojí pevně na výstup krytí IP 55 odrušení dle EN55011 třída B nebo EN C1 nastavitelný min. a max. rozsah otáček omezení proudu nastavitelné elektronickou kontrolou motoru a motorovým termistorem (PTC analýza) nastavitelné akcelerační a decelerační (zpožďovací) rampy rozsah frekvence do 120Hz potlačení frekvence pro 4 frekvence RS 485 rozhraní (interface) USB interface 2 analogové vstupy 0..10V/0..20mA 4 digitální vstupy 24V 2 digitální terminály, volitelný vstup/výstup 1 analogový výstup 2 programovatelné relé výstupy interní pomocné napájecí napětí odrušení podle VDE 0875 N integrovaný regulátor PID alfanumerický displej pro zobrazení (zprávu, signalizaci, oznámení) a programování zobrazení a dotaz např. na požadovanou hodnotu, skutečnou hodnotu, frekvenci, motorový proud, motorové napětí, točivý moment motoru, výkon motoru, ochranu motoru, ochranu měniče instalace měniče frekvence uvnitř jednotky odstíněný kabel k měniči frekvence (zásobování energií, ochrana motoru) Možnost specifického programování pro použití měniče jako zdroje pro DDC systém (0 10V) Signalizace otáček Upozornění: řídící vodiče jsou vedeny odstíněně ks

7 Komora ohřívače Médium: teplá voda / solanka tepelný výměník - lamely: hliník - vzdálenost lamel: 3,0 mm - potrubí a sběrač: měď - rámová konstrukce: pozinkovaná ocel - poloha přípojky: na vnější straně jednotky - odvzdušňovací a vypouštěcí ventil - druh přípojky: ocelové hrdlo s vnějším závitem o jmenovitém průměru 100, ocelové hrdlo bez závitu o jmenovitém průměru médium-mezní hodnoty: max. tlak / teplota 16 barů / 110 C tepelný výměník materiál Rám ocel, pozinkovaná provedení potrubí měděné potrubí lamely hliník Typ H161611C08313XV systém žebrování trubek SD301/184 počet řad / okruhů RR/WW 2/8 rozteč lamel mm 3.00 přípojky uvnitř / vně vnější Počet přípojek vstup DN 1 x 32 Počet přípojek výstup DN 1 x 32 obsah vody l 2 Vzduch objemový proud m³/h 3800 Tlaková ztráta Pa 63 rychlost přítoku m/s 3.96 vstup teplota / relativní vlhkost C/% 10.0/12.0 absolutní vlhkost g/kg 0.9 výstup teplota / relativní vlhkost C/% 24.0/ 4.9 absolutní vlhkost g/kg 0.9 výkon celková kw 17.9 Médium voda / glykol Voda podíl glykolu % 0 Průtočné množství kg/h objemový proud m³/h 0.8 sání/výfuk C/ C 80.0/ 60.0 rychlost proudění m/s Tlaková ztráta kpa 2.5 maximální přípustný tlak bar 16.0 maximální přípustná teplota C ks Komora s rámem čidel s pletivovou mřížkou vytažitelné po vodících lištách provedení: pozinkováno - k upevnění čidel regulátoru a termostatů - obslužná dvířka ks Přímý výparník Medium: chladivo Přímý výparník - lamely: hliník - vzdálenost lamel: 2,5 mm - potrubí a sběrač: měď - rámová konstrukce: hliník - poloha připojení: na vnější straně jednotky odsávání a vstřiky uvnitř jednotky - druh přípojky: rozdělovač vstřiků: měď odsávání: letované konce měď - podlaha jednotky z ušlechtilé oceli s panelem s vanou a odtokem k úplnému vypuštění kondenzátu, nakloněný - hrdlo pro odtok kondenzátu tepelný výměník materiál rám hliník provedení potrubí měděné potrubí lamely hliník Typ H161681E01X12XA systém žebrování trubek SD251/0 Počet řad 3.0 vstřiky 3 rozteč lamel mm 2.50 přípojky uvnitř / vně vnější obsah vody l 3 Vzduch objemový proud m³/h 3800 Tlaková ztráta vlhký Pa 120 rychlost přítoku m/s 3.96 vstup teplota / relativní vlhkost C/% 32.0/45.0 absolutní vlhkost g/kg 13.4 výstup teplota / relativní vlhkost C/% 22.1/73.5 Aktuální teplota / relativní vlhkost C/% Žádaná teplota / relativní vlhkost C/% absolutní vlhkost g/kg 12.3 množství kondenzátu kg/h 5.1 výkon celková kw 16.3 citelný kw 12.8 Médium typ chladiva R410A Tlaková ztráta kpa 25.5 Teplota Výparník sání C 6 Odpařování C 5 rychlost proudění m/s maximální přípustný tlak bar 40.0 maximální přípustná teplota C ks Eliminátor TA1/100 zkrácený pro rychlost vzduchu v >= 3,6-5,6m/s v jednotkách SX mohou být samostatně vytažitelné od výměníku tepla Lamely z polypropylenu (PPTV, teplotně odolné do 85 C - ve šroubovaném AlMg3-rámu - v SX jednotkách zvlášť vytažitelné z tepelného výměníku Tlaková ztrátapa ks Vysoký panel vany(nádrže) na kondenzát s náklonem do všech stran Vnitřní vrstva ušlechtilá ocel (1.4571) ks Kulový sifon DN 40 max Pa podtlak Samoplnící sifon s plovákovou koulí ks Komora kapsového filtru Filtrační třída: F9 podle EN filtrace částic - tepelná odolnost do 80 C - materiál filtru: rouno ze skleněného mikrovlákna - buňky kapsového filtru - rám filtru: ocelový plech, pozinkovaný - upínání přes pružinové západky k těsnícímu pásu ve vestavěném rámu - vestavěný rám, standardní svorky ušlechtilá ocel (nerez) - snímací rám filtru izolovaný od pláště Filtr třída F9 Médium rouno ze skleněného mikrovlákna Rám filtru pozinkovaný účinnost EM % 95 stupeň odloučení AM % 99.8 kapsa plocha/povrch m² 6.00 Počet / velikost Stk./mm 1/592x592x600 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Vestavěný rám, standardní svorky ušlechtilá ocel (nerez) Tlaková ztráta začátek Pa 176 konec doporučení Pa 300 konec maximum Pa 450 dimenzování Pa ks Nastavovač dveří Protinárazová pojistka dveří a nastavovací zařízení ks Komora elektrického parního zvlhčovače pro montáž parní trysky Série Hyline, regulace Comfort - elektrodový parní zvlhčovač elektrický, připraven na připojení - vyvíječ pro přípravu demineralizované páry a čisté páry - plášť zvlhčovače kompletně z nerezové oceli - vhodné pro instalaci na stěnu, lakováno RAL pro přímé připojení ke všem standardním sítím pitné vody (1-10 bar) - používejte pouze čerstvou vodu nebo částečně změkčenou (změkčené vody ředěné pitnou vodou) - parní válec uprostřed dělený pro snadnou čistitelnost - vyměnitelné elektrody z nerezové oceli - přívod vody přes elektromagnetický ventil - s robustním čerpadlem pro možnost odstranění vodního kamene - vysoce výkonné elektronické řízení pro rychlé vyvíjení páry - optimální využití energie, minimální údržba - parní výkon nastavitelný v rozmezí 5-100% - včetně mikroprocesorové regulace COMFORT - 4řádkový alfanumerický LCD displej s podsvícením pro čtení a programování - programovatelné menu - 4 funkční tlačítka pro jednoduché ovládání - 5 přídavných signálních světel pro zobrazení důležitých provozních stavů

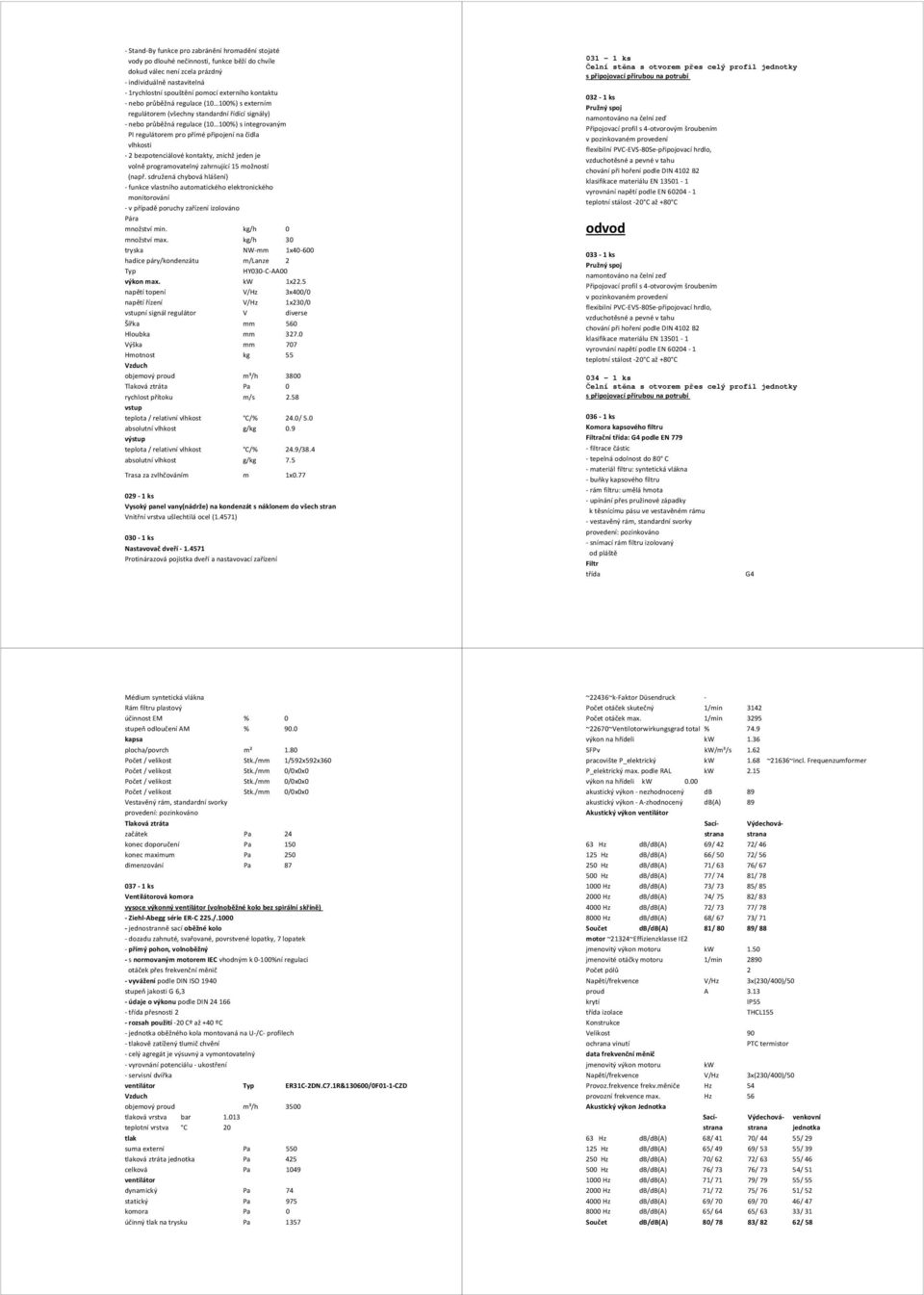

8 - Stand-By funkce pro zabránění hromadění stojaté vody po dlouhé nečinnosti, funkce běží do chvíle dokud válec není zcela prázdný - individuálně nastavitelná - 1rychlostní spouštění pomocí externího kontaktu - nebo průběžná regulace (10 100%) s externím regulátorem (všechny standardní řídící signály) - nebo průběžná regulace (10 100%) s integrovaným PI regulátorem pro přímé připojení na čidla vlhkosti - 2 bezpotenciálové kontakty, znichž jeden je volně programovatelný zahrnující 15 možností (např. sdružená chybová hlášení) - funkce vlastního automatického elektronického monitorování - v případě poruchy zařízení izolováno Pára množství min. kg/h 0 množství max. kg/h 30 tryska NW-mm 1x hadice páry/kondenzátu m/lanze 2 Typ HY030-C-AA00 výkon max. kw 1x22.5 napětí topení V/Hz 3x400/0 napětí řízení V/Hz 1x230/0 vstupní signál regulátor V diverse Šířka mm 560 Hloubka mm Výška mm 707 Hmotnost kg 55 Vzduch objemový proud m³/h 3800 Tlaková ztráta Pa 0 rychlost přítoku m/s 2.58 vstup teplota / relativní vlhkost C/% 24.0/ 5.0 absolutní vlhkost g/kg 0.9 výstup teplota / relativní vlhkost C/% 24.9/38.4 absolutní vlhkost g/kg 7.5 Trasa za zvlhčováním m 1x ks Vysoký panel vany(nádrže) na kondenzát s náklonem do všech stran Vnitřní vrstva ušlechtilá ocel (1.4571) ks Nastavovač dveří Protinárazová pojistka dveří a nastavovací zařízení ks Čelní stěna s otvorem přes celý profil jednotky s připojovací přírubou na potrubí ks Pružný spoj namontováno na čelní zeď Připojovací profil s 4-otvorovým šroubením v pozinkovaném provedení flexibilní PVC-EVS-80Se-připojovací hrdlo, vzduchotěsné a pevné v tahu chování při hoření podle DIN 4102 B2 klasifikace materiálu EN vyrovnání napětí podle EN teplotní stálost -20 C až +80 C odvod ks Pružný spoj namontováno na čelní zeď Připojovací profil s 4-otvorovým šroubením v pozinkovaném provedení flexibilní PVC-EVS-80Se-připojovací hrdlo, vzduchotěsné a pevné v tahu chování při hoření podle DIN 4102 B2 klasifikace materiálu EN vyrovnání napětí podle EN teplotní stálost -20 C až +80 C ks Čelní stěna s otvorem přes celý profil jednotky s připojovací přírubou na potrubí ks Komora kapsového filtru Filtrační třída: G4 podle EN filtrace částic - tepelná odolnost do 80 C - materiál filtru: syntetická vlákna - buňky kapsového filtru - rám filtru: umělá hmota - upínání přes pružinové západky k těsnícímu pásu ve vestavěném rámu - vestavěný rám, standardní svorky provedení: pozinkováno - snímací rám filtru izolovaný od pláště Filtr třída G4 Médium syntetická vlákna Rám filtru plastový účinnost EM % 0 stupeň odloučení AM % 90.0 kapsa plocha/povrch m² 1.80 Počet / velikost Stk./mm 1/592x592x360 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Vestavěný rám, standardní svorky provedení: pozinkováno Tlaková ztráta začátek Pa 24 konec doporučení Pa 150 konec maximum Pa 250 dimenzování Pa ks Ventilátorová komora vysoce výkonný ventilátor (volnoběžné kolo bez spirální skříně) - Ziehl-Abegg série ER-C 225./ jednostranně sací oběžné kolo - dozadu zahnuté, svařované, povrstvené lopatky, 7 lopatek - přímý pohon, volnoběžný - s normovaným motorem IEC vhodným k 0-100%ní regulaci otáček přes frekvenční měnič - vyvážení podle DIN ISO 1940 stupeň jakosti G 6,3 - údaje o výkonu podle DIN třída přesnosti 2 - rozsah použití -20 Cº až +40 ºC - jednotka oběžného kola montovaná na U-/C- profilech - tlakově zatížený tlumič chvění - celý agregát je výsuvný a vymontovatelný - vyrovnání potenciálu - ukostření - servisní dvířka ventilátor Typ ER31C-2DN.C7.1R&130600/0F01-1-CZD Vzduch objemový proud m³/h 3500 tlaková vrstva bar teplotní vrstva C 20 tlak suma externí Pa 550 tlaková ztráta jednotka Pa 425 celková Pa 1049 ventilátor dynamický Pa 74 statický Pa 975 komora Pa 0 účinný tlak na trysku Pa 1357 ~22436~k-Faktor Düsendruck - Počet otáček skutečný 1/min 3142 Počet otáček max. 1/min 3295 ~22670~Ventilotorwirkungsgrad total % 74.9 výkon na hřídeli kw 1.36 SFPv kw/m³/s 1.62 pracovište P_elektrický kw 1.68 ~21636~incl. Frequenzumformer P_elektrický max. podle RAL kw 2.15 výkon na hřídeli kw 0.00 akustický výkon - nezhodnocený db 89 akustický výkon - A-zhodnocený db(a) 89 Akustický výkon ventilátor Sací- Výdechovástrana strana 63 Hz db/db(a) 69/ 42 72/ Hz db/db(a) 66/ 50 72/ Hz db/db(a) 71/ 63 76/ Hz db/db(a) 77/ 74 81/ Hz db/db(a) 73/ 73 85/ Hz db/db(a) 74/ 75 82/ Hz db/db(a) 72/ 73 77/ Hz db/db(a) 68/ 67 73/ 71 Součet db/db(a) 81/ 80 89/ 88 motor ~21324~Effizienzklasse IE2 jmenovitý výkon motoru kw 1.50 jmenovité otáčky motoru 1/min 2890 Počet pólů 2 Napětí/frekvence V/Hz 3x(230/400)/50 proud A 3.13 krytí IP55 třída izolace THCL155 Konstrukce Velikost 90 ochrana vinutí PTC termistor data frekvenční měnič jmenovitý výkon motoru kw Napětí/frekvence V/Hz 3x(230/400)/50 Provoz.frekvence frekv.měniče Hz 54 provozní frekvence max. Hz 56 Akustický výkon Jednotka Sací- Výdechová- venkovní strana strana jednotka 63 Hz db/db(a) 68/ 41 70/ 44 55/ Hz db/db(a) 65/ 49 69/ 53 55/ Hz db/db(a) 70/ 62 72/ 63 55/ Hz db/db(a) 76/ 73 76/ 73 54/ Hz db/db(a) 71/ 71 79/ 79 55/ Hz db/db(a) 71/ 72 75/ 76 51/ Hz db/db(a) 69/ 70 69/ 70 46/ Hz db/db(a) 65/ 64 65/ 63 33/ 31 Součet db/db(a) 80/ 78 83/ 82 62/ 58

9 ks Frekvenční měnič IP55 - dodáván volně k plynulé regulaci počtu otáček motoru, s momentovou čárou (průběhem momentu) přizpůsobenou větráku měnič v měničové technice možné zatížení motoru 100% napájecí napětí 3x / 50Hz zkrat, uzemnění připojí pevně na výstup krytí IP 55 odrušení dle EN55011 třída B nebo EN C1 nastavitelný min. a max. rozsah otáček omezení proudu nastavitelné elektronickou kontrolou motoru a motorovým termistorem (PTC analýza) nastavitelné akcelerační a decelerační (zpožďovací) rampy rozsah frekvence do 120Hz potlačení frekvence pro 4 frekvence RS 485 rozhraní (interface) USB interface 2 analogové vstupy 0..10V/0..20mA 4 digitální vstupy 24V 2 digitální terminály, volitelný vstup/výstup 1 analogový výstup 2 programovatelné relé výstupy interní pomocné napájecí napětí odrušení podle VDE 0875 N integrovaný regulátor PID alfanumerický displej pro zobrazení (zprávu, signalizaci, oznámení) a programování zobrazení a dotaz např. na požadovanou hodnotu, skutečnou hodnotu, frekvenci, motorový proud, motorové napětí, točivý moment motoru, výkon motoru, ochranu motoru, ochranu měniče instalace měniče frekvence uvnitř jednotky odstíněný kabel k měniči frekvence (zásobování energií, ochrana motoru) Možnost specifického programování pro použití měniče jako zdroje pro DDC systém (0 10V) Signalizace otáček Upozornění: řídící vodiče jsou vedeny odstíněně ks Rekuperační komora systém Ecoplat s obtokem (bypassem) ks Multifunkční komora pro standardně vestavěné části Nestandardní materiálové provedení Kvalita materiálu - vnitřní plášť Aluzinkovaný ocelový plech s vstvou proti otiskům prstů (FeP02G AZ 185) třída protikorozní ochrany III podle DIN část 8, určeno pro venkovní instalaci - vnější plášť Polyesterem pásově povrstvený pozinkovaný ocelový plech - barva RAL 9002 šedobílá - vestavěné prvky Ocelový plech pozinkovaný nebo ekvivalentní - rámové profily Hliník AIMgSi 0,5 délka komory mm ks Čelní stěna s otvorem přes celý profil jednotky s připojovací přírubou na potrubí ks Pružný spoj namontováno na čelní zeď Připojovací profil s 4-otvorovým šroubením v pozinkovaném provedení flexibilní PVC-EVS-80Se-připojovací hrdlo, vzduchotěsné a pevné v tahu chování při hoření podle DIN 4102 B2 klasifikace materiálu EN vyrovnání napětí podle EN teplotní stálost -20 C až +80 C ks Počet nutných ovládacích motorů na straně stavby - min. točivý moment 15Nm každý motor ks Žaluziová klapka přes průřez jednotky vnější namontováno na čelní zeď Standardní pozink protichůdný profilováno příznivě k proudu - rámy a listy žaluzie pozink - pohon přes oboustranně uspořádaná antistatická umělohmotná ozubená kola z PA6 samomazné polyamidové ložisko Tlaková ztrátapa 5 Výrobce GEA Délka/Šířka/Výška mm 5600/760/1760 Hmotnost kg 1046 Počet Transportní celky x Jištění dveří a připojení výměníku není povinné! 1 : 30 Strana - vlevo Počet 1 X1K#IHSE Z064064VBVA 3800 mł/h Zpracoval Nabídka 133OB Projekt Gynekologická porodnice Nemocnic Odpovědný referent Tomáš Richter Zakázka č. Zařízení Chodby Kundenposition Zákazník 2.1-pr Jurica a.s. LPlus V.55.00/ Servisní vypínač Elektro Vypínač osvětlení měřící otvor Otvor všeob. Diferenční tlak Teploměr Kontaktní manometr U-trubkový manometr Trubkový manonetr dp Přepravní díly-hmotnost [kg ] dp Teploměr Vyhřívaný odpad Protimrazové topení Sifon Smeš. ventil Obecné příslušenství27 kg Pohon Dělící rovina Celkem 440 kg Vestavěné prvky LS

10 - Jištění dveří a připojení výměníku není povinné! Pohled shora/půdorys 1 : 30 Počet 1 X1K#IHSE Z064064VBVA 3800 mł/h Zpracoval - 60 ZUL F7 Z-315 G4 AUL (2) (1) Nabídka 133OB Projekt Gynekologická porodnice Nemocnic Odpovědný referent Tomáš Richter Zakázka č. Zařízení Chodby Kundenposition Zákazník 2.1-pr Jurica a.s. dp Přepravní díly-hmotnost [kg ] dp Teploměr Vyhřívaný odpad Protimrazové topení Sifon Smeš. ventil Obecné příslušenství27 kg Pohon Dělící rovina Celkem 440 kg Vestavěné prvky LS70 LPlus V.55.00/ provedení pláště - dělený plášť - rámová konstrukce - hliníkové profily AIMgSi 0,5 - sendvičové panely, demontovatelné zvenku - vnitřní prostor pro instalaci min. 35mm, pro potrubí a kabeláž - vnitřní strana hladká, bez šroubů a rámových prvků - obslužné strany celoplošně přístupné díky odnímatelným meziprofilům - zámky a panty mimo proud vzduchu, integrovány v profilu rámu - od 1500mm výšky jednotky klika k otvírání dveří i uvnitř - dveře na přetlakové straně s pojistkou - plnoprofilové těsnění v EPDM kvalitě - izolace minerální vlnou, nehořlavá, třída hořlavosti A1 (DIN 4102, Ö-NORMA B3800), bez freonů - izolace bez použití lepidla - panely a dveře rozebíratelné pro recyklaci pro ochranu životního prostředí - transportní díly sešroubovatelné volitelně zvenku nebo zevnitř díky svorníku integrovanému v rámu - přepravní závěsná oka (volitelná) pro transportní díly do 1500kg na vrchní straně jednotky přes 1500kg na základovém rámu jednotky Sada Přepravní oka, max. 500 kg (sada 4 kusy) Ke zvedání přes (nad) střechu, k jednorázovému použití Sada Kryt z nerezové oceli pro místa pokročilého dělení profilů (automatický návrh a výběr) Sada Základní rám, pozinkovaný - výška 80 mm volná výška podlahy 80 mm Sada Nohy jednotky - pozinkované Výška 160mm, zatížení max. 250 kg/noha Servisní vypínač Elektro Vypínač osvětlení měřící otvor Otvor všeob. Diferenční tlak Teploměr Kontaktní manometr U-trubkový manometr Trubkový manonetr přívod ks Pružný spoj 60 ZUL F7 Z-315 G4 AUL (2) (1) Jištění dveří a připojení výměníku není povinné! 1 : 30 Obslužná strana Počet 1 X1K#IHSE Z064064VBVA 3800 mł/h Zpracoval Nabídka 133OB Projekt Gynekologická porodnice Nemocnic Odpovědný referent Tomáš Richter Zakázka č. Zařízení Chodby Kundenposition Zákazník 2.1-pr Jurica a.s. dp Přepravní díly-hmotnost [kg ] dp Teploměr Vyhřívaný odpad Protimrazové topení Sifon Smeš. ventil Obecné příslušenství27 kg Pohon Dělící rovina Celkem 440 kg Vestavěné prvky LS70 Servisní vypínač Elektro Vypínač osvětlení měřící otvor Otvor všeob. Diferenční tlak Teploměr Kontaktní manometr U-trubkový manometr Trubkový manonetr LPlus V.55.00/ GEA CAIRplus SX IVBV - 1 ks Název zařízení: Chodby Pozice zákazníka: 2.1-pr funkce Přívod objemový proud 3800 m3/h Rychlost 2.6 m/s Třída rychlosti V6 (DIN/EN13053/A ) Třída spotřeby elektrické energie P1 DIN/EN13053/A ) Eurovent - AHU Energy Efficiency Class <E Graf teploty Eurovent C RLT Energie Effizienz Klasse Třída rekuperace - (DIN/EN13053/A ) SFPv (EN 13779) 1.87 kw/m³/s ~22609~SFPv Klasse (EN 13779) SFP 4 Způsob použití: Místo instalace: Směr vzduchu: Uspořádání: - plášť ve standardním provedení - tloustka steny pláste 60mm - vlastnosti pláště podle pren 1886 (2007) - mechanická stabilita D2 - těsnost pláště L2 - těsnost obtoku filtru F9 - tepelná izolace T3 - faktor tepelných mostů TB3 - součinitel prostupu tepla panelovou výplní K = 0,57 W/m2K Hodnoty vloženého útlumu podle DIN EN 1886 Hz] [db] Kvalita materiálu - vnitřní plášť Aluzinkovaný ocelový plech s vstvou proti otiskům prstů (FeP02G AZ 185) třída protikorozní ochrany III podle DIN část 8, určeno pro venkovní instalaci - vnější plášť Polyesterem pásově povrstvený pozinkovaný ocelový plech - barva RAL 9002 šedobílá - vestavěné prvky Ocelový plech pozinkovaný nebo ekvivalentní - rámové profily Hliník AIMgSi 0,5 Standard Vnitřní instalace Horizontální Jednotlivě

11 namontováno na čelní zeď Připojovací profil s 4-otvorovým šroubením v pozinkovaném provedení flexibilní PVC-EVS-80Se-připojovací hrdlo, vzduchotěsné a pevné v tahu chování při hoření podle DIN 4102 B2 klasifikace materiálu EN vyrovnání napětí podle EN teplotní stálost -20 C až +80 C ks Žaluziová klapka přes průřez jednotky vnější namontováno na čelní zeď Standardní pozink protichůdný profilováno příznivě k proudu - rámy a listy žaluzie pozink - pohon přes oboustranně uspořádaná antistatická umělohmotná ozubená kola z PA6 samomazné polyamidové ložisko Tlaková ztrátapa ks Čelní stěna s otvorem přes celý profil jednotky s připojovací přírubou na potrubí ks Počet nutných ovládacích motorů na straně stavby - min. točivý moment 15Nm každý motor ks Komora kapsového filtru Filtrační třída: G4 podle EN filtrace částic - tepelná odolnost do 80 C - materiál filtru: syntetická vlákna - buňky kapsového filtru - rám filtru: ocelový plech, pozinkovaný - upínání přes pružinové západky k těsnícímu pásu ve vestavěném rámu - vestavěný rám, standardní svorky provedení: pozinkováno - snímací rám filtru izolovaný od pláště Filtr třída G4 Médium syntetická vlákna Rám filtru pozinkovaný účinnost EM % 0 stupeň odloučení AM % 90.0 kapsa plocha/povrch m² 1.80 Počet / velikost Stk./mm 1/592x592x360 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Vestavěný rám, standardní svorky provedení: pozinkováno Tlaková ztráta začátek Pa 28 konec doporučení Pa 150 konec maximum Pa 250 dimenzování Pa ks Ventilátorová komora vysoce výkonný ventilátor (volnoběžné kolo bez spirální skříně) - Ziehl-Abegg série ER-C 225./ jednostranně sací oběžné kolo - dozadu zahnuté, svařované, povrstvené lopatky, 7 lopatek - přímý pohon, volnoběžný - s normovaným motorem IEC vhodným k 0-100%ní regulaci otáček přes frekvenční měnič - vyvážení podle DIN ISO 1940 stupeň jakosti G 6,3 - údaje o výkonu podle DIN třída přesnosti 2 - rozsah použití -20 Cº až +40 ºC - jednotka oběžného kola montovaná na U-/C- profilech - tlakově zatížený tlumič chvění - celý agregát je výsuvný a vymontovatelný - vyrovnání potenciálu - ukostření - servisní dvířka ventilátor Typ ER31C-2DN.D7.1R&130601/0F01-1-CZD Vzduch objemový proud m³/h 3800 tlaková vrstva bar teplotní vrstva C 20 tlak suma externí Pa 520 tlaková ztráta jednotka Pa 614 celková Pa 1221 ventilátor dynamický Pa 87 statický Pa 1134 komora Pa 0 účinný tlak na trysku Pa 1600 ~22436~k-Faktor Düsendruck - 95 Počet otáček skutečný 1/min 3390 Počet otáček max. 1/min 3757 ~22670~Ventilotorwirkungsgrad total % 75.0 výkon na hřídeli kw 1.72 SFPv kw/m³/s 1.87 pracovište P_elektrický kw 2.15 ~21636~incl. Frequenzumformer P_elektrický max. podle RAL kw 2.65 výkon na hřídeli kw 0.00 akustický výkon - nezhodnocený db 91 akustický výkon - A-zhodnocený db(a) 90 Akustický výkon ventilátor Sací- Výdechovástrana strana 63 Hz db/db(a) 71/ 44 74/ Hz db/db(a) 68/ 51 73/ Hz db/db(a) 71/ 62 76/ Hz db/db(a) 79/ 76 84/ Hz db/db(a) 74/ 74 86/ Hz db/db(a) 75/ 77 84/ Hz db/db(a) 74/ 75 80/ Hz db/db(a) 70/ 69 75/ 74 Součet db/db(a) 83/ 82 90/ 90 motor ~21324~Effizienzklasse IE2 jmenovitý výkon motoru kw 2.20 jmenovité otáčky motoru 1/min 2880 Počet pólů 2 Napětí/frekvence V/Hz 3x(230/400)/50 proud A 4.48 krytí IP55 třída izolace THCL155 Konstrukce Velikost 90 ochrana vinutí PTC termistor data frekvenční měnič jmenovitý výkon motoru kw Napětí/frekvence V/Hz 3x(230/400)/50 Provoz.frekvence frekv.měniče Hz 59 provozní frekvence max. Hz 64 Akustický výkon Jednotka Sací- Výdechová- venkovní strana strana jednotka 63 Hz db/db(a) 70/ 43 72/ 46 57/ Hz db/db(a) 67/ 50 70/ 54 56/ Hz db/db(a) 70/ 61 68/ 60 55/ Hz db/db(a) 78/ 75 74/ 70 57/ Hz db/db(a) 72/ 72 70/ 70 56/ Hz db/db(a) 72/ 74 72/ 73 53/ Hz db/db(a) 71/ 72 69/ 70 49/ Hz db/db(a) 67/ 66 63/ 62 35/ 34 Součet db/db(a) 81/ 80 80/ 77 64/ ks Nastavovač dveří - pozinkovaný Protinárazová pojistka dveří a nastavovací zařízení ks Frekvenční měnič IP55 - dodáván volně k plynulé regulaci počtu otáček motoru, s momentovou čárou (průběhem momentu) přizpůsobenou větráku měnič v měničové technice možné zatížení motoru 100% napájecí napětí 3x / 50Hz zkrat, uzemnění připojí pevně na výstup krytí IP 55 odrušení dle EN55011 třída B nebo EN C1 nastavitelný min. a max. rozsah otáček omezení proudu nastavitelné elektronickou kontrolou motoru a motorovým termistorem (PTC analýza) nastavitelné akcelerační a decelerační (zpožďovací) rampy rozsah frekvence do 120Hz potlačení frekvence pro 4 frekvence RS 485 rozhraní (interface) USB interface 2 analogové vstupy 0..10V/0..20mA 4 digitální vstupy 24V 2 digitální terminály, volitelný vstup/výstup 1 analogový výstup 2 programovatelné relé výstupy interní pomocné napájecí napětí odrušení podle VDE 0875 N integrovaný regulátor PID alfanumerický displej pro zobrazení (zprávu, signalizaci, oznámení) a programování zobrazení a dotaz např. na požadovanou hodnotu, skutečnou hodnotu, frekvenci, motorový proud, motorové napětí, točivý moment motoru, výkon motoru, ochranu motoru, ochranu měniče instalace měniče frekvence uvnitř jednotky odstíněný kabel k měniči frekvence (zásobování energií, ochrana motoru) Možnost specifického programování pro použití měniče jako zdroje pro DDC systém (0 10V) Signalizace otáček Upozornění: řídící vodiče jsou vedeny odstíněně ks Komora ohřívače Médium: teplá voda / solanka tepelný výměník - lamely: hliník - vzdálenost lamel: 2,1 mm - potrubí a sběrač: měď

12 - rámová konstrukce: pozinkovaná ocel - poloha přípojky: na vnější straně jednotky - odvzdušňovací a vypouštěcí ventil - druh přípojky: ocelové hrdlo s vnějším závitem o jmenovitém průměru 100, ocelové hrdlo bez závitu o jmenovitém průměru médium-mezní hodnoty: max. tlak / teplota 16 barů / 110 C tepelný výměník materiál Rám ocel, pozinkovaná provedení potrubí měděné potrubí lamely hliník Typ H161611E04311XV systém žebrování trubek SD211/144 počet řad / okruhů RR/WW 3/4 rozteč lamel mm 2.10 přípojky uvnitř / vně vnější Počet přípojek vstup DN 1 x 32 Počet přípojek výstup DN 1 x 32 obsah vody l 3 Vzduch objemový proud m³/h 3800 Tlaková ztráta Pa 111 rychlost přítoku m/s 3.96 vstup teplota / relativní vlhkost C/% -15.0/40.0 absolutní vlhkost g/kg 0.4 výstup teplota / relativní vlhkost C/% 24.0/ 2.2 absolutní vlhkost g/kg 0.4 výkon celková kw 49.7 Médium voda / glykol Voda podíl glykolu % 0 Průtočné množství kg/h objemový proud m³/h 2.2 sání/výfuk C/ C 80.0/ 60.0 rychlost proudění m/s Tlaková ztráta kpa 1.7 maximální přípustný tlak bar 16.0 maximální přípustná teplota C ks Komora s rámem čidel s pletivovou mřížkou vytažitelné po vodících lištách provedení: pozinkováno - k upevnění čidel regulátoru a termostatů - obslužná dvířka ks Přímý výparník Medium: chladivo Přímý výparník - lamely: hliník - vzdálenost lamel: 2,5 mm - potrubí a sběrač: měď - rámová konstrukce: hliník - poloha připojení: na vnější straně jednotky odsávání a vstřiky uvnitř jednotky - druh přípojky: rozdělovač vstřiků: měď odsávání: letované konce měď - podlaha jednotky z ušlechtilé oceli s panelem s vanou a odtokem k úplnému vypuštění kondenzátu, nakloněný - hrdlo pro odtok kondenzátu tepelný výměník materiál rám hliník provedení potrubí měděné potrubí lamely hliník Typ H161681F01X12XA systém žebrování trubek SD251/0 Počet řad 4.0 vstřiky 4 rozteč lamel mm 2.50 přípojky uvnitř / vně vnější obsah vody l 4 Vzduch objemový proud m³/h 3800 Tlaková ztráta vlhký Pa 160 rychlost přítoku m/s 3.96 vstup teplota / relativní vlhkost C/% 32.0/45.0 absolutní vlhkost g/kg 13.4 výstup teplota / relativní vlhkost C/% 19.7/82.4 Aktuální teplota / relativní vlhkost C/% Žádaná teplota / relativní vlhkost C/% absolutní vlhkost g/kg 11.8 množství kondenzátu kg/h 7.2 výkon celková kw 20.8 citelný kw 15.9 Médium typ chladiva R410A Tlaková ztráta kpa 23.5 Teplota Výparník sání C 6 Odpařování C 5 rychlost proudění m/s maximální přípustný tlak bar 40.0 maximální přípustná teplota C ks Eliminátor TA1/100 zkrácený pro rychlost vzduchu v >= 3,6-5,6m/s v jednotkách SX mohou být samostatně vytažitelné od výměníku tepla Lamely z polypropylenu (PPTV, teplotně odolné do 85 C - ve šroubovaném AlMg3-rámu - v SX jednotkách zvlášť vytažitelné z tepelného výměníku Tlaková ztrátapa ks Vysoký panel vany(nádrže) na kondenzát s náklonem do všech stran Vnitřní vrstva ušlechtilá ocel (1.4301) ks Kulový sifon DN 40 max Pa podtlak Samoplnící sifon s plovákovou koulí ks Komora kapsového filtru Filtrační třída: F7 podle EN filtrace částic - tepelná odolnost do 80 C - materiál filtru: syntetická vlákna - buňky kapsového filtru - rám filtru: ocelový plech, pozinkovaný - upínání přes pružinové západky k těsnícímu pásu ve vestavěném rámu - vestavěný rám, standardní svorky provedení: pozinkováno - snímací rám filtru izolovaný od pláště Filtr třída F7 Médium syntetická vlákna Rám filtru pozinkovaný účinnost EM % 85 stupeň odloučení AM % 99.0 kapsa plocha/povrch m² 5.30 Počet / velikost Stk./mm 1/592x592x534 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Počet / velikost Stk./mm 0/0x0x0 Vestavěný rám, standardní svorky provedení: pozinkováno Tlaková ztráta začátek Pa 129 konec doporučení Pa 200 konec maximum Pa 450 dimenzování Pa ks Nastavovač dveří - pozinkovaný Protinárazová pojistka dveří a nastavovací zařízení ks Čelní stěna s otvorem přes celý profil jednotky s připojovací přírubou na potrubí ks Pružný spoj namontováno na čelní zeď Připojovací profil s 4-otvorovým šroubením v pozinkovaném provedení flexibilní PVC-EVS-80Se-připojovací hrdlo, vzduchotěsné a pevné v tahu chování při hoření podle DIN 4102 B2 klasifikace materiálu EN vyrovnání napětí podle EN teplotní stálost -20 C až +80 C Výrobce GEA Délka/Šířka/Výška mm 3000/760/1000 Hmotnost kg 440 Počet Transportní celky - 2

13

14

15

16 , TECHNICKÁ ZPRÁVA Datum : Čís. zakázky : 01 / 11 AIP : Vypracoval : Stupeň : Akce : Ing. P. Borák Ing. T. Ferenc PD k žádosti o stavební povolení / DSP Revitalizace nemocnice v Sokolově Slovenská ul. 545, Sokolov, Stavební úpravy 4.np pavilonu E / Porodnice. VZDUCHOTECHNIKA TECHNICKÁ ZPRÁVA 01/11-F.1.4.-VZT.01 Str. 1 / 11

17 1. ZÁKLADNÍ ÚDAJE O VZDUCHOTECHNICKÉM ZAŘÍZENÍ, ZADÁNÍM PODKLADY 1.1. Stručná charakteristika a základní koncepce navrhovaného zařízení: Navržené vzduchotechnické zařízení bude zajišťovat nucenou výměnu vzduchu v prostorách oddělení gynekologické porodnice pavilonu E, Nemocnice Sokolov. Výměna vzduchu bude pomocí klimatizační jednotky čistých prostor, větrací jednotky a pomocí ventilátorů umístěných v objektu. Ostatní prostory budou větrány přirozeně okny. Součástí dokumentace je i požární větrání prostorů na oddělení GP Výchozí podklady pro návrh zařízení: Projekt zařízení vzduchotechniky vychází ze stavebních podkladů, požadavku investora a uživatele. Další podklady: - Zákon č. 258/2000 Sb. O ochraně veřejného zdraví ve znění zákona č. 274/2003 Sb. - Nařízení vlády č. 272/2011 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací - Nařízení vlády č. 361/2007 Sb., kterým se stanový podmínky ochrany zdraví při práci, včetně novely 38/2010 Sb. a 93/2012 Sb. - Vyhláška č.193/2007 Sb., kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu - Vyhláška č.277/2007 Sb. O kontrole klimatizačních systémů - ČSN Výkresy vzduchotechnických zařízení - ČSN Vzduchotechnická zařízení názvosloví - ČSN Navrhování vzduchotechnických a klimatizačních zařízení - ČSN Tepelná ochrana budov. Část 1-4 (dle revize) - ČSN EN 779 Filtry na odlučování částic pro všeobecné větrání - Stanovení filtračních parametrů - ČSN EN Větrání nebytových budov Základní požadavky na větr. a klimatiz. zařízení: 2007/10 - ČSN EN ISO Čisté prostory a příslušné řízené prostředí - veškerá vzduchotechnická zařízení jsou navržena s ohledem na hluk a vibrace, požární bezpečnost, ochranu osob, životního a pracovního prostředí. Navržená vzduchotechnická zařízení nejsou určena pro požární provoz (odvod kouře a tepla) 1.3. Navazující projekty: Ke komplexnosti projektu vzduchotechniky patří: - projekt elektroinstalace v té části, která řeší připojení elektromotorů ventilátorů. - projekt ÚT zajišťuje připojení ohřívače vzduchu na topné médium. projekt ZTI zajišťuje odvody kondenzátu. projekt EPS zajišťuje vypnutí VZT (1 a 2) při požáru, ovládání protipožárních klapek a požárního větrání, včetně uzavíracích klapek projekt MaR zajišťuje ovládaní VZT (1 a 2), regulaci a snímání nastavených parametrů 1.4. Klimatické podmínky místa stavby, parametry vnitřního mikroklimatu: zima léto Teplota venkovního vzduchu -15ºC 30ºC Teplota vnitřního vzduchu 23-24ºC C Relativní vlhkost venkovního prostř. 90% 40% Relativní vlhkost vnitřního prostř % negar. Měrná vlhkost vnitřního vzduchu 8-10 g/kg s.v g/kg s.v. Měrná vlhkost venkovního vzduchu 0,50 g/kg s.v. 14,0 g/kg s.v. Str. 2 / 11

18 1.5. Výchozí podklady pro dimenzování zařízení, požadavky na přívod čerstvého vzduchu a odvětrání místností V prostoru je výkon větracího zařízení stanoven dle specifických výměn takto a : klozetová mísa (min.) 50 m³/hod předsíň u WC (pro jedno umyvadlo),dřez 30 m³/hod šatna (šatní skříňka) 20 m³/hod sprcha m³/hod pisoár 25 m³/hod výlevka 30 m³/hod intenzita výměny vzduchu (třída čistoty ISO 7) 20-30x/hod přívod vzduchu na 1 osobu m³/hod přívod vzduchu na 1 osobu - operační sál 150 m³/hod 2. POPIS A ZÁKLADNÍ KONCEPCE VZDUCHOTECHNICKÉHO ZAŘÍZENÍ 2.1. Seznam instalovaného zařízení Zařízení č. 1: Klimatizace operačního sálu Zařízení č. 2: Větrání oddělení chodeb a oddělení GP (napojeno i na 3.NP a 5.NP) Zařízení č. 3.1: Chlazení VZT zař. 1 Zařízení č. 3.2: Chlazení VZT zař. 2 Zařízení č. 3.3: Zvlhčování vzduchu VZT zař. 1 Zařízení č. 4: Požární větrání Zařízení č. 5: Odvod vzduchu z hygienických zařízení Zařízení č. 6: Odvod vzduchu z šaten OS Zařízení č. 7: Demontáž stávající VZT Zařízení č. 8: Chlazení UPS Zařízení č. 9: Chlazení pokojů (4.10, 4.17, 4.23, 4.25) Pozn.: ostatní prostory v objektu budou větrány přirozeně 2.2. Zařízení č. 1: Klimatizace OS ZÁKLADNÍ ÚDAJE PRO NÁVRH: 1. Teplota vzduchu v interiéru te = C, vlhko st vzduchu % (v létě negar.) 2. Výměna vzduchu min. 20x/hod 3. Podlahová plocha (O) - 32 m² 4. Objem vzduchu 77,1 m³ 5. Počet osob - ~6 (5 pracovník + 1 pacient) 6. Předpokládaná tepelná zátěž hrazená vzduchotechnickou 3,6 kw 7. Třída čistoty prostoru: ISO st. Filtrace F5+F9+H13 9. Přetlak :20-25 Pa - OS Přetlak v okolních místn.: ~10 Pa, 10. Výstupní rychlost z laminárního stropu (LS): 0,20 m/s VÝPOČET A NAVRŽENÉ PARAMETRY:: Množství přívodního vzduchu (OS): 3600 m³/hod 900 Pa Množství odvodního vzduchu (OS): 3400 m³/hod 520 Pa Max výkon zvlhčování : max 30 kg/hod Teplota přívodního vzduchu-zima : C (o 1 nižší než te plota vnitřní ) Teplota přívodního vzduchu-léto : C chladící výkon 4, 20 kw Teplovodní ohřívač : 18 kw (80/60 C) Str. 3 / 11

19 Přímý chladič : 17 kw (6 C) Rekuperační výměník: účinnost 65% / 55% (zima/léto) Požadované ekvivalentní hodnoty hluku vnitřní prostor Lp: 40 db(a) venkovní prostor Lp (den/noc) :40/35 db(a) Filtrace čerstvého vzduchu F5 + F9 + H13 (operační sál), F5 + F9 + H11 (12) (zázemí sálu), Pro přívod čerstvého vzduchu do interiéru je navržena klimatizační jednotka o vzduchovém výkonu: Q v=3.600/3.400 m 3 /h (přívod/odvod), která bude umístěná ve strojovně vzduchotechniky v 6. NP na místě původní strojovny výtahu. Čerstvý vzduch bude v jednotce filtrován ( 2. st. - třída F5 + F9), dohříván výměníkem ZZT (účinnost min. 65%) a vodním ohřívačem ( Qt = 18,0 kw) a chlazen přímým chladičem ( Qch = 16,0 kw). Jednotka bude dále obsahovat parní zvlhčovač o výkonu 30 kg/hod. Jednotka bude v provedení pro hygienicky čisté prostory vnitřní část polakovaná, dno nerezové. Filtry budou kapsové s dostatečnou tlakovou rezervou, revizní dvířka s panty a s snadným otvíráním pomocí klik. Je požadován certifikát Eurovent. Parametr SFPv = max. 2,5 kw/m3/s. Sání čerstvého venkovního vzduchu bude z fasády (SZ) a bude ukončeno protidešťovou žaluzií o rozměru 600x600 mm. Odvod vzduchu bude veden od jednotky nad střechu a ukončeno výfukovým kusem 600x400mm s ochrannou sítí. Nasávací a výfukové potrubí bude opatřeno kulisovými tlumiči hluku délky 1,0 m ( útlum cca 35dB). Vzduchotechnické potrubí bude vedeno ze strojovny VZT centrálním schodištěm do prostoru oddělení v 4.NP. Zavěšení bude řešeno pomocí objímek či podpěr, které budou ukotveny závitovými tyčemi a montážními úhelníky do stropních konstrukcí. Přenos vibrací od jednotky bude eliminován pomocí pružných manžet mezi jednotkou a potrubím. Objímky na uchycení potrubí budou opatřeny gumovou podložkou. Ve větraném prostoru bude zajištěna výměna vzduchu dle požadavků pro dosažení stanovených parametrů čistoty vnitřního prostředí. Upravený vzduch bude z jednotky dopravován pomocí potrubí s kulisovými tlumiči hluku (délka 3,0 m) do interiéru. Větrání prostoru OS bude přetlakové s převažujícím přívodem vzduchu v OS. Tlakový spád bude od OS do filtrů. Přívod bude se 100% čerstvého vzduchu, v jednotce nebude cirkulační klapka. Distribuce přívodního vzduchu bude pomocí laminárního stropu (OS) a vířivých anemostatů s čistými nástavci (sousední prostory) obsahující filtrační vložky třídy H V šatnách budou pro přívod vzduchu talířové ventily. Pro odvod budou použity čelní desky anemostatů, odvodní nerez vyústky pro OS, talířové ventily a jednořadé vyústky s regulací. Přívod i odvod vzduchu bude vyregulován pomocí, naváděcích plechů na odbočkách a regulačních klapek. Připojení anemostatů a ventilů bude tlumící hadicí délky max. 1-1,5 m. Na potrubí ve strojovně VZT a v prostoru operačního traktu budou revizní otvory pro kontrolu. Mezi jednotlivými místnostmi budou ve zdi nebo dveřích mřížky s regulací pro přefuk vzduchu z prostorů s vyšším tlakovým spádem. Chod jednotky a režimy větrání budou řízeny systémem regulace. Požadavky jsou popsány podrobněji v části 3.4 Požadavky MaR. Provoz jednotky bude dle provozu oddělení, ovladač bude umístěn v místnosti obsluhy (dle volby investora). Vzduchot. potrubí bude čtyřhranné sk. I a kruhové spiro. Potrubí bude v celé délce izolované tepelnou izolací tl mm (60 mm přívodní p. strojovna, 40 mm požární izol., 30 mm OS a zázemí, strojovna odtah) s hliníkovou ochrannou folií. Potrubí bude provedené s těsn. třídy ''C''! 2.3. Zařízení č. 2: Větrání oddělení chodeb a oddělení GP (napojeno i na 3.NP a 5.NP) Pro přívod čerstvého vzduchu do oddělení v 3.NP 5.NP je nově navržena vzduchotechnická jednotka (vzduchový výkon: Q v=3.800 m 3 /h ), která bude umístěná ve strojovně vzduchotechniky v 6. NP jako náhrada stávající jednotky. Čerstvý vzduch bude v jednotce filtrován ( 2. st. - třída G4 + F7), dohříván vodním ohřívačem ( Qt = 49,7 kw) a chlazen přímým chladičem ( Qch = 20,8 kw). Sání čerstvého venkovního vzduchu bude ze stávajícího místa sání. Nově bude ukončeno na fasádě protidešťovou žaluzií o rozměru 600x800 mm s pozedním rámem a sítí proti hmyzu. Stávající sací Str. 4 / 11

20 potrubí bude demontováno. Vzduchotechnické potrubí bude vedeno kromě strojovny VZT pod stropem v podhledu a nebude nikde viditelné. Zavěšení bude řešeno pomocí objímek či podpěr, které budou ukotveny závitovými tyčemi a montážními úhelníky do stropních konstrukcí. Přenos vibrací od jednotky bude eliminovám pomocí pružných manžet na potrubí a pružné podložky jednotkou. Objímky na uchycení potrubí budou opatřeny gumovou podložkou. Větrání je navrženo dle výkonu stávajícího zařízení a dle potřeb vzduchu v jednotlivých oddělení. Upravený vzduch bude dopravován pomocí potrubí s kulisovými tlumiči hluku 3 m do interiéru. Větrání prostoru bude se 100% čerstvého vzduchu. Rozvody v 5.NP a 3.NP nejsou součástí této PD. Nový rozvod bude napojen na stávající stoupací potrubí - nutno upravit dle přesné pozice a rozměru potrubí. Systém větrání je přetlakový s přívodem vzduchu do chodeb a místností s pobytem osob bez přirozeného větrání. Odvod je řešen stávajícím způsobem pomocí centrálních ventilátorů pro odvod vzduchu z hygienických zařízení, skladů a šaten. Chod jednotky a režimy větrání budou řízeny systémem regulace. Požadavky jsou popsány podrobněji v části 3.4 Požadavky MaR. Provoz jednotky bude trvalý, ovladač bude umístěn v místnosti obsluhy (dle volby investora). Vzduchotechnické potrubí bude čtyřhranné sk. I. Potrubí pro přívod vzduchu z exteriéru bude v místnosti strojovny izolované tepelnou izolací tl. 60 mm sání, 40 mm - přívod s hliníkovou ochrannou folií. Ostatní rozvody budou izolované izolací tl. min 20 mm (platí pro rozvody v řešeném prostoru 4.NP). Rozvody tepla pro dohřev vzduchu jsou popsány v samostné části PD - Vytápění. Potrubí bude provedené s těsností třídy ''C'' Zařízení č. 3.1 a 3.2: Chlazení VZT 1 a 2 a zvlhčování vzduchu VZT 1 Pro chlazení VZT jednotek 1. a 2. umístěných ve strojovně vzduchotechniky jsou navrženy venkovní kondenzační jednotky pro přímé chlazení s výkonem chlazení max ,9 kw. Chod jednotek budou řízeny systémem MaR. Rozvody chladiva budou dimenze Cu dn10 pro zpětné potrubí s plynem a Cu dn18 pro vstupní potrubí s kapalinou. Potrubí je navržené měděné měkké pro chladící systémy typu split s kaučukovou izolací tl. min mm). Vedení potrubí bude volně, zavěšené pod stropem ve strojovně vzt nebo na zdi v ostatním místnostech. Vzdálenost podpor pro zavěšení nesmí být delší než 1m. Délka rozvodů bude cca m, převýšení do 3 m. Přímý výparník pro ochlazování vzduchu bude součástí vzduchotechnické jednotky. Kondenzační jednotky budou umístěny na střeše na vhodném podstavci nebo upravené střeše na místě krytém před přímým slunečním zařízením. Jednotky budou spojeny komunikačním kabelem s e zařízením VZT ve strojovně. Zařízení č. 3.3: Zvlhčování vzduchu VZT 1 V zimním období bude v jednotce pro operační sál zajištěno zvlhčování suchého vzduchu při ohřevu ve vzduchotechnické jednotce. Tímto způsobem nebude docházet k nežádoucím účinkům na lidské zdraví v operačním sále. Pro zvlhčování vzduchu bude použita zvlhčovací komora, která bude součástí klimatizační jednotky a samotné externí parní zvlhčovací zařízení o výkonu vlhčení max. 30 kg/hod. Zařízení bude napojeno na rozvod studené vody DN15 a kanalizace DN40. Ovládání bude spojené s klimatizační jednotkou a bude součástí dodávky zvlhčovače. Instalace zvlhčovače bude dle pokynů výrobce, budou dodrženy max. vzdálenosti parní trubice a umístění odvodu kondenzátu Zařízení č. 4: Požární větrání Zařízení bude sloužit pro požární větrání v požadovaných místnostech oddělení GP. Pro přívod vzduchu je navržen radiální ventilátor o vzduchovém výkonu: Q v=3.500 m 3 /h (přívod/odvod), který bude umístěn ve strojovně 6.NP společně se zař. č. 1 na místě původní strojovny výtahu. Čerstvý vzduch bude filtrován ( třída F5). Ventilátor bude umístěn pod stropem ve strojovně. Otvor pro sání bude umístěn na fasádě a ukončen protidešťovou žaluzií o rozměru 1000x500 mm. Prostory Str. 5 / 11
