CAN rozhraní pro nástavbu. Úvod. Externí sběrnice CAN. CAN rozhraní. Řídicí jednotka nástavby BWS

Transkript

1 Úvod Úvod Externí sběrnice CAN CAN sběrnice, která spojuje CAN interface pro výbavu nástavby, se nazývá vnější CAN sběrnice. CAN rozhraní Interface s nástavbou se skládá z několika konektorů, které jsou připraveny pro signály a funkce. U vozidel vybavených volitelnou přípravou pro řídicí jednotku nástavby (BWS), toto rozhraní obsahuje CAN připojení pro výbavu nástavby, konektor C259, pin 20 a 21. Více informací o zapojeních naleznete v části Zapojení. Řídicí jednotka nástavby BWS Řídicí jednotka nástavby přenáší CAN zprávy z vnitřní CAN sítě vozidla na CAN rozhraní pro přenos do CAN sítě výbavy nástavby. Řídicí jednotka nástavby přijímá několik definovaných zpráv, které se používají pro aktivaci funkcí nástavby na vozidle od CAN sítě výbavy nástavby. Použitý protokol je založen na SAE J1939. Souhrn dostupných CAN zpráv na vnější CAN sběrnici je uveden v části Souhrn CAN zpráv. Zde je také uveden seznam vozidel (sériová čísla podvozků), pro které jsou jednotlivé zprávy platné. Detailní informace o jednotlivých CAN zprávách jsou uvedeny v části Detailní popis CAN zpráv. Detailní požadavky pro CAN komunikaci s řídicí jednotkou nástavby na vnější CAN sběrnici jsou uvedeny v části Požadavky pro CAN komunikaci na vozidle. Zkratka ABS AICC Označení Systém proti blokování brzd Adaptivní tempomat 11:90-01 Vydání 1 cs-cz 1 (139)

2 Úvod Zkratka APS BAM BMS BWS CAN COO CUV EEC Řídicí jednotka EMS EOBD GMS HPI ICL LAS LHD OBD PGN PTO RET SMS TCO TP.CM TP.DT RTI RHD Označení Systém zpracování vzduchu Zpráva oznamující vysílání Systém řízení brzd Systém nástavby Datová sběrnice místní sítě Koordinátor Řídicí jednotka viditelnosti Elektronické ovládání motoru Elektronická řídicí jednotka Systém správy motoru Palubní diagnostika pro systém emisí Systém ovládání převodovky Vysokotlaké vstřikování Systém panelu přístrojů Systém zamykání a alarmu Levostranné řízení Palubní diagnostika Skupinové číslo parametru Pomocný náhon Retardér Systém ovládání pérování Tachograf Správa spojení přenosového protokolu Přenosový protokol přenosu dat Informace o přepravě Pravostranné řízení 11:90-01 Vydání 1 cs-cz 2 (139)

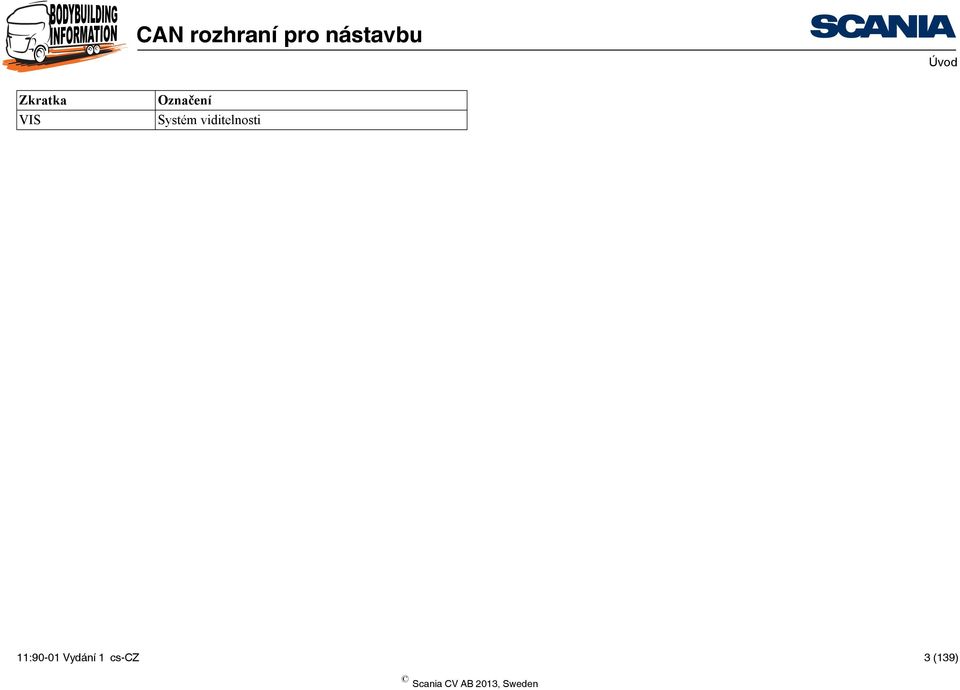

3 Úvod Zkratka VIS Označení Systém viditelnosti 11:90-01 Vydání 1 cs-cz 3 (139)

4 Souhrn CAN zpráv Souhrn CAN zpráv Vysvětlení Následuje souhrn zpráv, které podporuje CAN rozhraní pro výbavy nástavby, včetně data jejich zavedení. K doplnění skupinového čísla parametru (PGN) uvedeného v SAE J (Vehicle Application Layer), jsou PGN čísla uvedená společností Scania. Poslední dva znaky v identifikaci indikují, která řídicí jednotka odesílá zprávu. Viz tabulka Zdrojové adresy. 11:90-01 Vydání 1 cs-cz 4 (139)

5 Souhrn CAN zpráv CAN zprávy odesílané do vozidla Řídicí jednotka nástavby přijímá CAN zprávy na vnější CAN sběrnici. Tyto zprávy se používají pro aktivaci funkcí nástavby na vozidle. Období výroby vozidla Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Scania Bodywork Control Message 1 0C a FF F8 XX b X Scania Scania Bodywork Control Message 2 0C a FF F9 XX b X Scania a. Doporučené hodnoty mohou záviset na vlastní prioritě výrobce nástavby na vnější CAN sběrnici. b. Volitelné podle SAE J1939 standardu, ale nepoužívejte adresu 2E (Hex), která je zdrojovou adresou pro řídicí jednotku nástavby. Následující CAN zprávy mohou být přijímány na vozidlech vyrobených od října 2008: Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Scania Bodywork Control Message 3 0C a FF E6 XX b XX Scania a. Doporučené hodnoty mohou záviset na vlastní prioritě výrobce nástavby na vnější CAN sběrnici. b. Volitelné podle SAE J1939 standardu, ale nepoužívejte adresu 2E (Hex), která je zdrojovou adresou pro řídicí jednotku nástavby. 11:90-01 Vydání 1 cs-cz 5 (139)

6 Souhrn CAN zpráv CAN zprávy odesílané z vozidla Řídicí jednotka nástavby odesílá Zprávu identifikující software na vnější CAN sběrnici pro identifikaci verze CAN interface. To je důležité pro identifikaci verze, které je použita na vozidle, pro zajištění správné interpretace CAN zpráv, které jsou odeslány z vozidla a pro povědomost, které příkazy mohou být odeslány do vozidla. Období výroby vozidla Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Software identification 18 FE DA 2E BWS SAE J Období výroby vozidla Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Poznámky EEC1 0C F EMS SAE J EEC2 0C F EMS SAE J Engine Temperature 18 FE EE 00 EMS SAE J Engine Hours, Revolutions 18 FE E5 00 EMS SAE J :90-01 Vydání 1 cs-cz 6 (139)

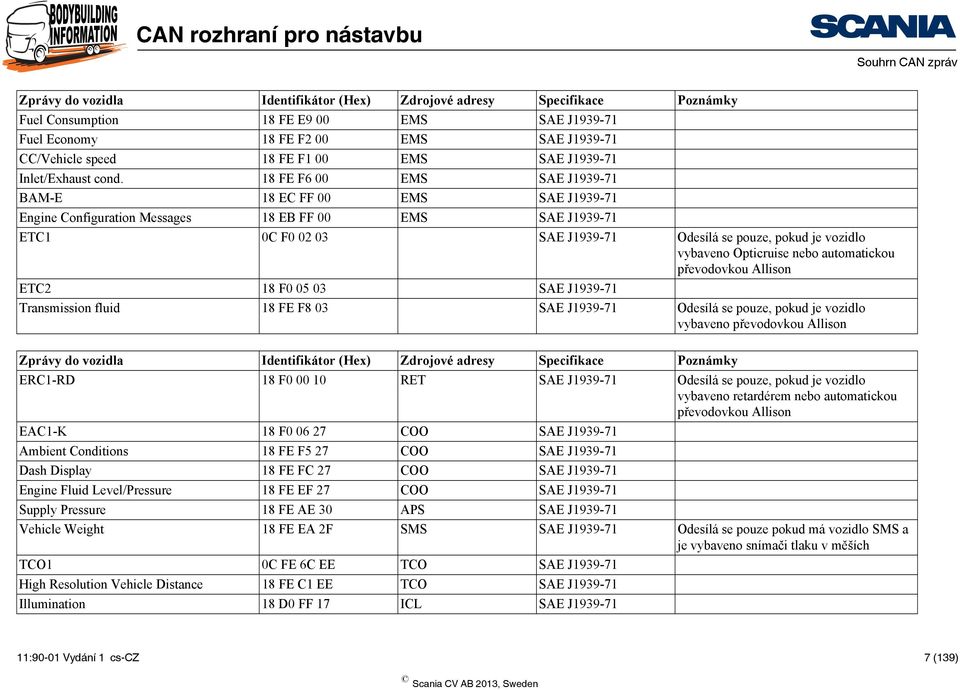

7 Souhrn CAN zpráv Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Poznámky Fuel Consumption 18 FE E9 00 EMS SAE J Fuel Economy 18 FE F2 00 EMS SAE J CC/Vehicle speed 18 FE F1 00 EMS SAE J Inlet/Exhaust cond. 18 FE F6 00 EMS SAE J BAM-E 18 EC FF 00 EMS SAE J Engine Configuration Messages 18 EB FF 00 EMS SAE J ETC1 0C F SAE J Odesílá se pouze, pokud je vozidlo vybaveno Opticruise nebo automatickou převodovkou Allison ETC2 18 F SAE J Transmission fluid 18 FE F8 03 SAE J Odesílá se pouze, pokud je vozidlo vybaveno převodovkou Allison Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Poznámky ERC1-RD 18 F RET SAE J Odesílá se pouze, pokud je vozidlo vybaveno retardérem nebo automatickou převodovkou Allison EAC1-K 18 F COO SAE J Ambient Conditions 18 FE F5 27 COO SAE J Dash Display 18 FE FC 27 COO SAE J Engine Fluid Level/Pressure 18 FE EF 27 COO SAE J Supply Pressure 18 FE AE 30 APS SAE J Vehicle Weight 18 FE EA 2F SMS SAE J Odesílá se pouze pokud má vozidlo SMS a je vybaveno snímači tlaku v měších TCO1 0C FE 6C EE TCO SAE J High Resolution Vehicle Distance 18 FE C1 EE TCO SAE J Illumination 18 D0 FF 17 ICL SAE J :90-01 Vydání 1 cs-cz 7 (139)

8 Souhrn CAN zpráv Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Poznámky Time/Date 18 FE E6 17 ICL SAE J EBC1 18 F0 01 0B BMS SAE J EBC4 Wheel Brake Lining Remaining 1C FE AC 0B BMS SAE J Odesílá se pouze, pokud je vozidlo vybaveno EBS DM1 18 FE CA XX a Proměnný SAE J a. XX (Hex) závisí na tom, která řídicí jednotka odesílá zprávu. 11:90-01 Vydání 1 cs-cz 8 (139)

9 Souhrn CAN zpráv CAN zprávy mohou být odesílány do vozidel s následujícími sériovými čísly podvozku, viz následující tabulka: Období výroby vozidla Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Poznámky DLN2-Proprietary 0C FF EMS Scania Transmission Proprietary 2 18 FF A1 03 GMS Scania Odesílá se pouze, pokud je vozidlo vybaveno Opticruise nebo manuální převodovkou Retarder fluids 18 FE FB 10 GMS SAE J Odesílá se pouze, pokud je vozidlo vybaveno převodovkou Allison Transmission Proprietary/DLN5 18 FF A0 27 COO Scania Coordinator General Information 0C FF B0 27 COO Scania Coordinator General Information2 0C FF AF 27 COO Scania PTO information 18 FF COO Scania Odesílá se pouze, pokud je vozidlo vybaveno pomocným náhonem CUV information 18 FF B1 1E VIS Scania Alarm status proprietary 18 FF B4 1D LAS Scania Odesílá se pouze, pokud je vozidlo vybaveno systémem alarmu (LAS) 11:90-01 Vydání 1 cs-cz 9 (139)

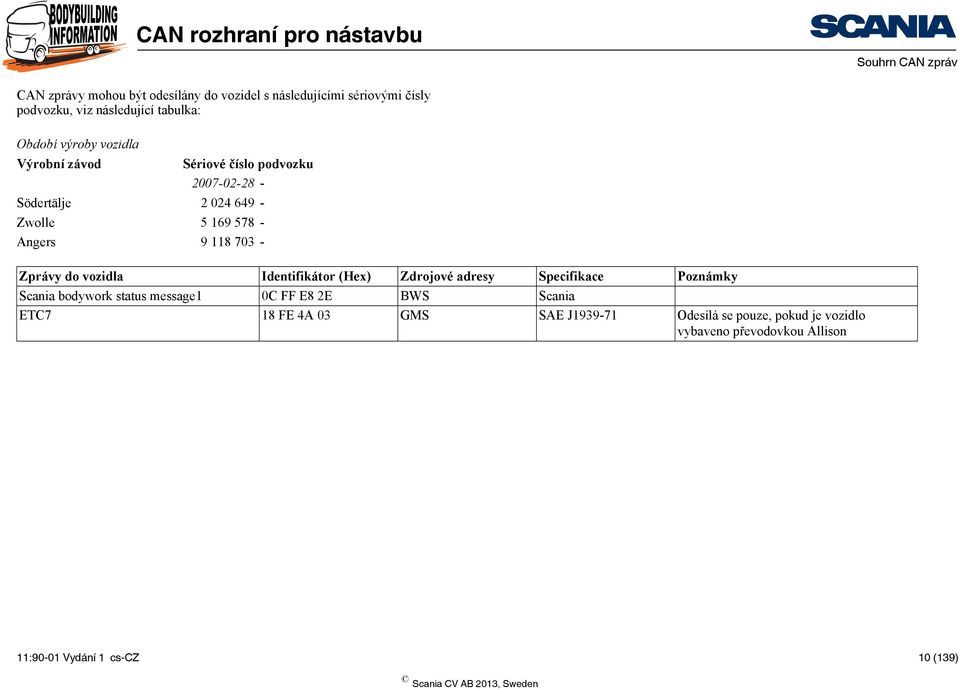

10 Souhrn CAN zpráv CAN zprávy mohou být odesílány do vozidel s následujícími sériovými čísly podvozku, viz následující tabulka: Období výroby vozidla Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Poznámky Scania bodywork status message1 0C FF E8 2E BWS Scania ETC7 18 FE 4A 03 GMS SAE J Odesílá se pouze, pokud je vozidlo vybaveno převodovkou Allison 11:90-01 Vydání 1 cs-cz 10 (139)

11 Souhrn CAN zpráv Následující CAN zprávy mohou být odeslány na vozidlech vyrobených od září 2008: Zprávy do vozidla Identifikátor (Hex) Zdrojové adresy Specifikace Poznámky Air supply pressure 18 FE AE 30 APS SAE J Air suspension control 1 0C FE 5A 27 COO SAE J Cab information proprietary 1 18 FF ICL Scania Crash occurred 18 FF FD 64 CSS Scania DLN5 18 FF A0 27 COO Scania DLN8 18 FF EMS Scania EBC2 Wheel speed proprietary 0C FF 19 0B BMS Scania EBC5 18 FD C4 0B BMS SAE J ETC1 - CV 0C F GMS SAE J Měnič točivého momentu ZF Engine Configuration Messages 18 EC FF 00 EMS SAE J Transmission Control 1 0C 01 FF 05 COO SAE J Transmission Proprietary 2 - AWD 18 FF A1 04 AWD Scania Vybaveno AWD Transport Protocol - 18 EC FF 00 EMS SAE J ConnectionManagement Transport Protocol - Data Transfer 18 EB FF 00 EMS SAE J Vehicle Weight - ICL 18 FE EA 17 ICL SAE J :90-01 Vydání 1 cs-cz 11 (139)

12 Vysvětlení Následující tabulky využívají konceptů níže. Pro obsah zpráv s PGN uvedeným v SAE J1939: Nedefinováno (nedefinováno v SAE J1939) Nepoužito (definováno v SAE 1939, ale nepoužíváno společností Scania) Pro obsah zpráv s PGN uvedeným společností Scania: Nedefinováno (nedefinováno společností Scania) 11:90-01 Vydání 1 cs-cz 12 (139)

13 CAN zprávy odesílané do vozidla Scania Bodywork Control Message 1 Identifikátor: 0C FF F8 XX Interval přenosu: 50 ms Message configuration version 01h 0 to Engine control mode Engine speed control disabled 00 C Engine speed control 1 01 Engine speed control 2 10 or not installed Not defined 5 2 Requested governor Normal governor 00 Stiff governor 01 indicator 10 or not installed Accelerator pedal disable Accelerator pedal not disabled 00 Accelerator pedal disabled 01 indicator Requested engine speed r/min 0 to r/min B indicator FExxh FExxh 11:90-01 Vydání 1 cs-cz 13 (139)

14 5 Not defined Retardate A Retardation not requested 00 Retardation requested 01 indicator 10 or not installed Accelerate A Accelerate" not requested 00 Accelerate" requested 01 indicator 10 or not installed Resume A Resume not requested 00 Resume requested 01 indicator 10 or not installed Not defined 7..8 Not defined A: Aktivní, pokud je vybráno Ovládání otáček motoru 1. B: Aktivní, pokud je vybráno Ovládání otáček motoru 2. C: Pro verzi 1 vnější CAN interface musí být Režim ovládání motoru nastaven na 00b u některých příkladů při sepnutí mezi Ovládání otáček motoru 1 a 2. Pro verzi 2 výše to již není zapotřebí. 11:90-01 Vydání 1 cs-cz 14 (139)

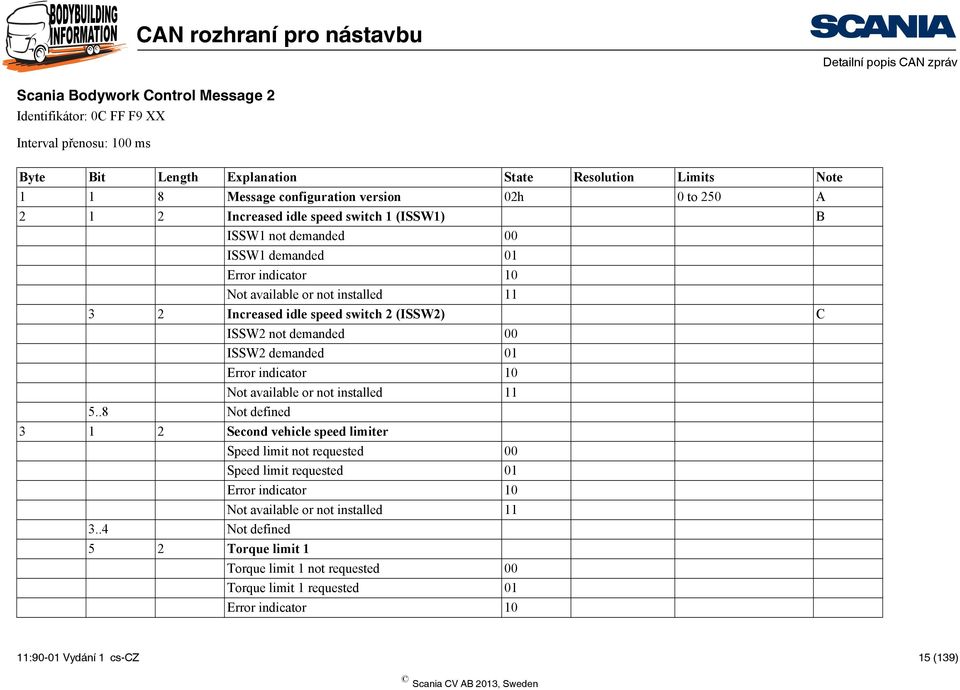

15 Scania Bodywork Control Message 2 Identifikátor: 0C FF F9 XX Interval přenosu: 100 ms Message configuration version 02h 0 to 250 A Increased idle speed switch 1 (ISSW1) B ISSW1 not demanded 00 ISSW1 demanded 01 indicator 10 or not installed Increased idle speed switch 2 (ISSW2) C ISSW2 not demanded 00 ISSW2 demanded 01 indicator 10 or not installed Not defined Second vehicle speed limiter Speed limit not requested 00 Speed limit requested 01 indicator 10 or not installed Not defined 5 2 Torque limit 1 Torque limit 1 not requested 00 Torque limit 1 requested 01 indicator 10 11:90-01 Vydání 1 cs-cz 15 (139)

16 or not installed Torque limit 2 Torque limit 2 not requested 00 Torque limit 2 requested 01 indicator 10 or not installed Engine start Engine start not requested 00 Engine start requested 01 indicator 10 or not installed 11 Not defined 3..4 Monitored engine stop 5 2 Monitored engine stop not requested 00 Monitored engine stop requested 01 indicator 10 or not installed Not defined PTO1/external equipment 1 activation External equipment 1 not requested 00 External equipment 1 requested 01 indicator 10 or not installed PTO2/external equipment 2 activation External equipment 2 not requested 00 External equipment 2 requested 01 11:90-01 Vydání 1 cs-cz 16 (139)

17 indicator 10 or not installed PTO3/external equipment 3 activation External equipment 3 not requested 00 External equipment 3 requested 01 indicator 10 or not installed Not defined Horn activation Horn not requested 00 Horn requested 01 indicator 10 or not installed Main beam activation Main beam not requested 00 Main beam requested 01 indicator 10 or not installed Hazard lamp activation Hazard lamp not requested 00 Hazard lamp requested 01 Main beam requested 10 or not installed Buzzer activation Buzzer not requested 00 Buzzer requested 01 11:90-01 Vydání 1 cs-cz 17 (139)

18 Main beam requested 10 or not installed 11 Wiper activation Wiper not requested 00 Wiper requested 01 Main beam requested 10 or not installed Work light control D Work light off requested 00 Work light on requested 01 indicator 10 or not installed Constant engine speed limit request E Engine speed limit not requested 00 Engine speed limit requested 01 Reserved 10 Take no action Automatic neutral request 0-3 F Automatic neutral not requested 00 Automatic neutral requested 01 Reserved Not defined A: Zde zadejte správnou verzi zprávy. 11:90-01 Vydání 1 cs-cz 18 (139)

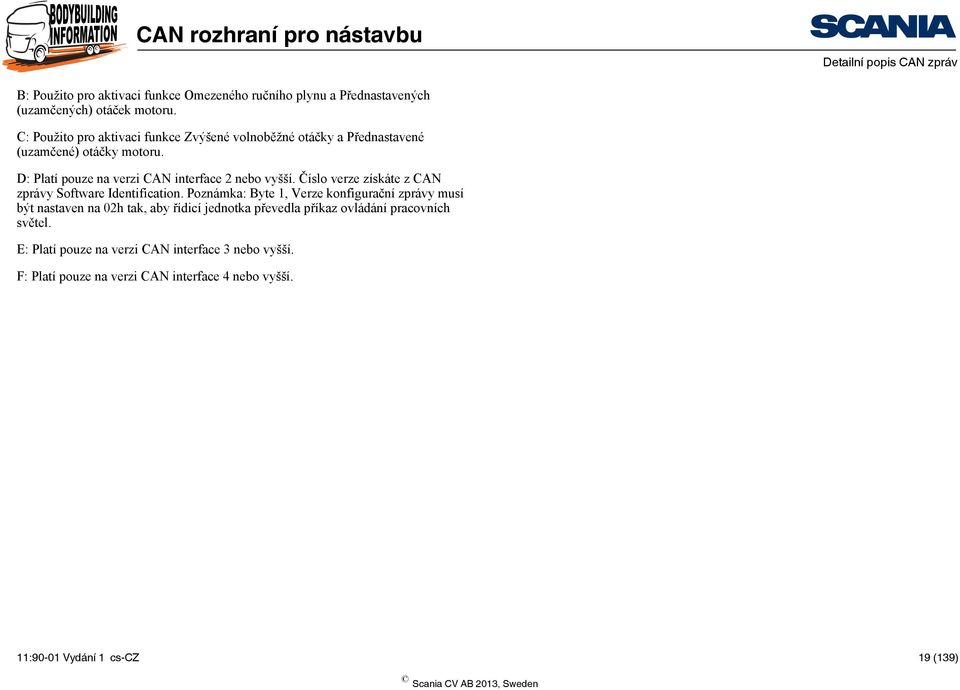

19 B: Použito pro aktivaci funkce Omezeného ručního plynu a Přednastavených (uzamčených) otáček motoru. C: Použito pro aktivaci funkce Zvýšené volnoběžné otáčky a Přednastavené (uzamčené) otáčky motoru. D: Platí pouze na verzi CAN interface 2 nebo vyšší. Číslo verze získáte z CAN zprávy Software Identification. Poznámka: Byte 1, Verze konfigurační zprávy musí být nastaven na 02h tak, aby řídicí jednotka převedla příkaz ovládání pracovních světel. E: Platí pouze na verzi CAN interface 3 nebo vyšší. F: Platí pouze na verzi CAN interface 4 nebo vyšší. 11:90-01 Vydání 1 cs-cz 19 (139)

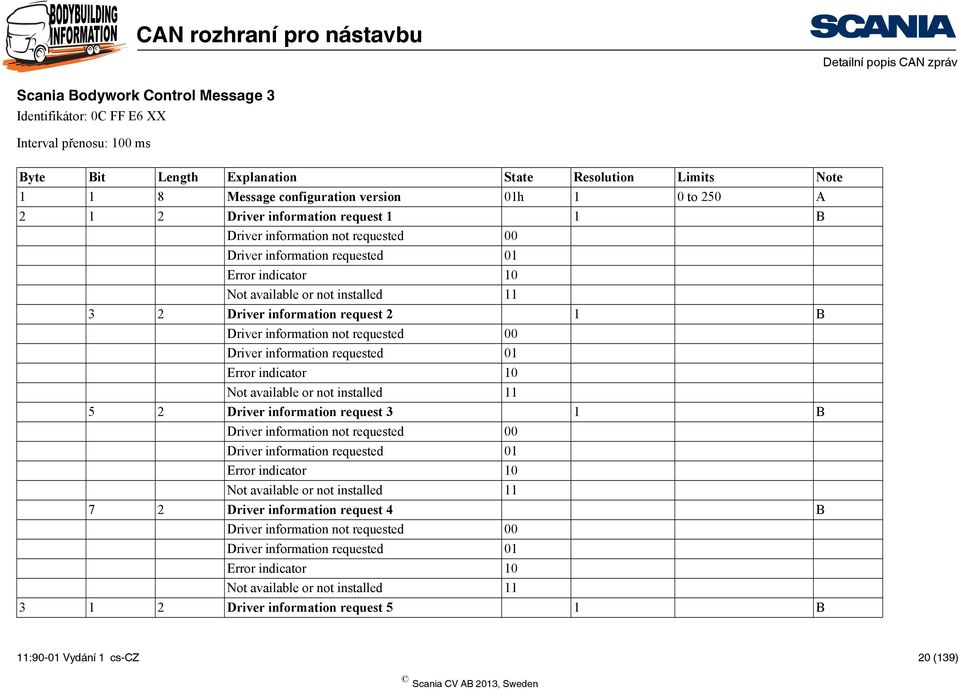

20 Scania Bodywork Control Message 3 Identifikátor: 0C FF E6 XX Interval přenosu: 100 ms Message configuration version 01h 1 0 to 250 A Driver information request 1 1 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 2 1 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 3 1 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 4 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 5 1 B 11:90-01 Vydání 1 cs-cz 20 (139)

21 Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 6 1 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 7 1 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 8 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 9 1 B Driver information not requested 00 Driver information requested 01 indicator 10 or not installed Driver information request 10 1 B Driver information not requested 00 11:90-01 Vydání 1 cs-cz 21 (139)

22 Driver information requested 01 indicator 10 or not installed Requested vehicle speed limit C No request 0xFB00 indicator 0xFExx or not installed 0xFFxx 7..8 Not defined A: Zde zadejte správnou verzi zprávy. Toto je verze 1. B: Signál, který aktivuje kontrolky pro funkce nástavby nebo zvukový signál v panelu přístrojů. C: Část UF 117 Třetí omezovač rychlosti. 11:90-01 Vydání 1 cs-cz 22 (139)

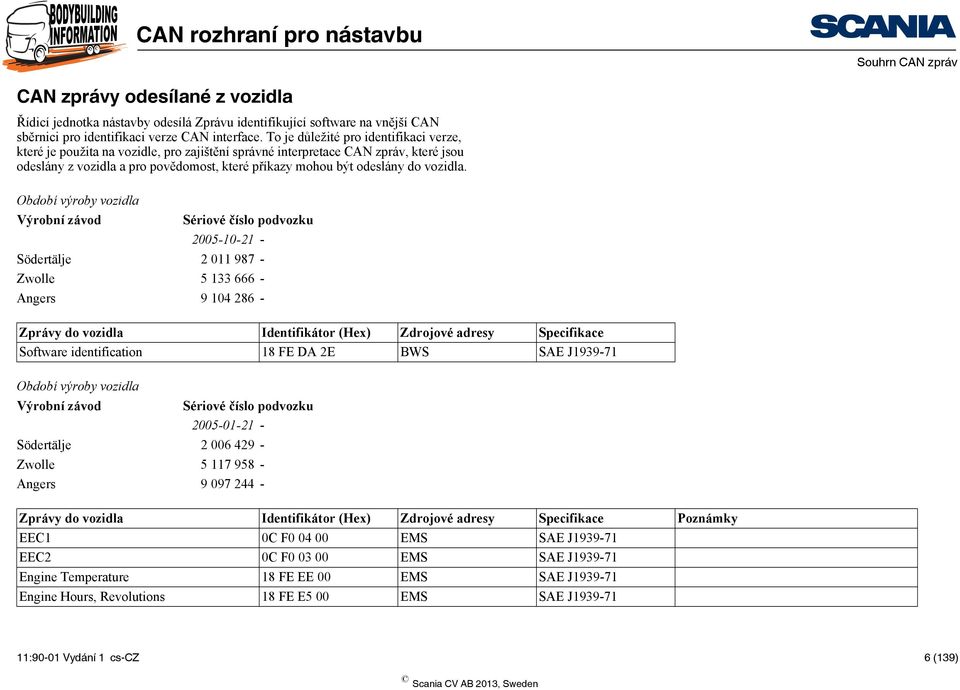

23 CAN zprávy odesílané z vozidla Software identification Identifikátor: 18 FE DA 2E Interval přenosu: ms Vždy odesíláno z BWS Number of software identification fields 01h A FEh FFh Software identification ASCII B Delimiter 2 Ah C 4..8 Not defined A: Používá se pouze pro identifikaci. B: Poznámka: Identifikátor pouze indikuje v ASCII formátu verzi CAN interface, ne software. Příklad: 31h=ASCII "1". C: Zpráva končí ASCII znakem "*". Sériová čísla podvozku pro jednotlivé verze vnějšího CAN rozhraní. Období výroby vozidla pro verzi 1: Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers :90-01 Vydání 1 cs-cz 23 (139)

24 Období výroby vozidla pro verzi 2: Výrobní závod Sériové číslo podvozku Södertälje Zwolle Angers :90-01 Vydání 1 cs-cz 24 (139)

25 Scania bodywork status message EXT active EXT not active 00 EXT active Not defined Torque limiter Torque limiter disabled 000 Torque limit Torque limit Torque limit or not installed Vehicle speed limiter Vehicle speed limiter 1 00 Vehicle speed limiter Not defined 4..8 Not defined 11:90-01 Vydání 1 cs-cz 25 (139)

26 Air Supply Pressure Identifikátor: 18 FE AE 30 Interval přenosu: ms Pneumatic supply pressure 8 0 to 2000 kpa A indicator FE FF Parking and/or trailer air pressure 8 0 to 2000 kpa indicator FE FF Service brake air pressure, circuit1 8 0 to 2000 kpa indicator FE FF Service brake air pressure, circuit2 8 0 to 2000 kpa B indicator FE FF Auxiliary equipment supply pressure 8 0 to 2000 kpa indicator FE FF Air suspension supply pressure 8 0 to 2000 kpa indicator FE FF Air compressor status 1 Compressor not active 00 Compressor active 01 11:90-01 Vydání 1 cs-cz 26 (139)

27 11 A: Používáno pouze pro pokročilé APS. B: Zadní okruh. 11:90-01 Vydání 1 cs-cz 27 (139)

28 Air Suspension Control 1 Identifikátor: 0C FE 5A 27 Interval přenosu: 100 ms Nominal level front axle 0 to 15 Level not specified 0000 Normal level Normal level Normal level Preset level 0100 Customer level 0101 Upper level 0110 Lower level Nominal level rear axle 0 to 15 Level not specified 0000 Normal level Normal level Normal level Preset level 0100 Customer level 0101 Upper level 0110 Lower level :90-01 Vydání 1 cs-cz 28 (139)

29 2 1 2 Below nominal level front axle 0 to 3 Not below 00 Below Below nominal level rear axle 0 to 3 Not below Below Above nominal level front axle 0 to 3 Not above 00 Above Above nominal level rear axle 0 to 3 Not above 00 Above Lowering control mode front axle 0 to 3 Lowering not active 00 Lowering active Lowering control mode rear axle 0 to 3 11:90-01 Vydání 1 cs-cz 29 (139)

30 Lowering not active 00 Lowering active Lifting control mode front axle 0 to 3 Lifting not active 00 Lifting active Lifting control mode rear axle 0 to 3 Lifting not active 00 Lifting active Kneeling information 0 to 15 Kneeling not active 0000 Kneeling active 0001 Kneeling level reached 0010 Lifting active 0011 Kneeling aborted Level control mode 0 to 15 Normal operation 0000 Traction help (Load transfer) 0001 Load fixing :90-01 Vydání 1 cs-cz 30 (139)

31 Pressure ratio Pressure ratio Optimum traction Optimum traction Traction help (Reduce) 0111 Exhausting below function 1000 Air suspension control prohibited Security device 0 to 3 Not active 00 Active Vehicle motion inhibit 0 to 3 Vehicle may not be moved 00 Vehicle may be moved Door release 0 to 3 Doors may not be opened 00 Doors may be opened Lift axle 1 position 0 to 3 Lift axle pos down_tag axle laden 00 11:90-01 Vydání 1 cs-cz 31 (139)

32 Lift axle pos up_tag axle unladen Front axle in bumper range 0 to 3 Actual level above bumper range 00 Actual level within bumper range Rear axle in bumper range 0 to 3 Actual level above bumper range 00 Actual level within bumper range Not defined 7 2 Lift axle 2 position 0 to 3 Lift axle pos down_tag axle laden 00 Lift axle pos up_tag axle unladen Suspension remote control 1 0 to 3 Not active 00 Active Suspension remote control 2 Not active 00 11:90-01 Vydání 1 cs-cz 32 (139)

33 Active Not defined Suspension control refusal information 0 to 15 Actual request not refused 0000 Axle load limit reached (Load transfer) 0001 Would exceed load limit (Tag axle) 0010 Bogie differential not locked 0011 Above speed limit 0100 Below speed limit 0101 General reject req denied 0110 Reserved Not defined 11:90-01 Vydání 1 cs-cz 33 (139)

34 Alarm Status Proprietary Identifikátor: 18 FF B4 1D Interval přenosu: ms Odesílá se pouze z BWS, pokud je vozidlo vybaveno systémem alarmu LAS. Alarm status Alarm unset 0000 Alarm set 0001 Alarm triggered 0010 Silent alarm triggered 0011 Alarm set perimeter 0100 Ferry mode 0101 Alarm unset with XPDR failed 0110 Alarm unset with XPDR successed 0111 Work alert 1000 Alarm test 1001 Alarm passive set 1010 Not defined Reserved 1110 Don't care/take no action Not defined 2..8 Not defined 11:90-01 Vydání 1 cs-cz 34 (139)

35 Ambient Conditions Identifikátor: 18 FE F5 27 Interval přenosu: ms Vždy odesíláno z BWS Barometric pressure 0.5 kpa/bit 0 to 125 kpa indicator FE FF Cab interior temperature 0,03125 C/bit -273 to C FExx FFxx Ambient air temperature 0,03125 C/bit -273 to C FExx FFxx Air inlet temperature 1-40 to +210 C FE FF Road surface temperature 0,03125 C/bit -273 to C FExx FFxx 11:90-01 Vydání 1 cs-cz 35 (139)

36 BAM-E Identifikátor: 18 EC FF 00 Interval přenosu: ms Vždy odesíláno z BWS Control byte, broadcast announce message A indicator FE FF Total message size indicator FExx FFxx Total number of packets indicator FE FF Maximum number of packets B indicator FE FF Parameter group number of the packeted 0 message indicator FExxxx FFxxxx A: Vždy má hodnotu 32d (BAM). B: Použijte hodnotu 0xFF 11:90-01 Vydání 1 cs-cz 36 (139)

37 Cab Illumination Message Identifikátor: 18 D0 FF 17 Interval přenosu: 100 ms. Vždy odesíláno z BWS Requested illumination percentage 0.4 % % FEh FFh 2..8 Not defined 11:90-01 Vydání 1 cs-cz 37 (139)

38 Informace o ochraně kabiny 1 Identifikátor: 18 FF Interval přenosu: 100 ms Not defined 3 2 Seatbelt Reminder 1 No seatbelt reminder 00 Seatbelt Reminder :90-01 Vydání 1 cs-cz 38 (139)

39 Cruise Control/Vehicle Speed Identifikátor: 18 FE F1 00 Interval přenosu: 100 ms Vždy odesíláno z BWS Two speed axle switch 1 Low speed range 00 High speed range Parking brake switch A Parking brake not set 00 Parking brake set 01 indicator 10 or not installed Cruise control pause switch 1 Off 00 On 01 indicator 10 Take no action Not defined Wheel-based vehicle speed 1/256 km/h per 0 to 251 km/h bit indicator FExx FFxx 11:90-01 Vydání 1 cs-cz 39 (139)

40 4 1 2 Cruise control active Cruise control switched off 00 Cruise control switched on 01 indicator 10 or not installed Cruise control enable switch Cruise control disabled 00 Cruise control enabled 01 indicator 10 or not installed Brake switch Brake pedal released 00 Brake pedal depressed 01 indicator 10 or not installed Clutch switch Clutch pedal released 00 Clutch pedal depressed 01 indicator 10 or not installed Cruise control set switch Cruise control activator not in the position "set" 00 Cruise control activator in position"set" 01 indicator 10 or not installed Cruise control coast (decelerate) switch 11:90-01 Vydání 1 cs-cz 40 (139)

41 Cruise control activator not in the position "coast" 00 Cruise control activator in the position "coast" 01 indicator 10 or not installed Cruise control resume switch Cruise control activator not in the position 00 "resume" Cruise control activator in the position "resume" 01 indicator 10 or not installed Cruise control accelerate switch Cruise control activator not in the position 00 "accelerate" Cruise control activator in the position 01 "accelerate" indicator 10 or not installed Cruise control set speed 1 km/h 0 to 250 km/h indicator FEh or not installed FFh PTO state 0 to 31 Off/disabled 0000 Hold 0001 Remote hold 0010 Standby 0011 Remote standby :90-01 Vydání 1 cs-cz 41 (139)

42 Set 0101 Decelerate/coast 0110 Resume 0111 Accelerate 1000 Accelerate override 1001 Preprogrammed set speed Preprogrammed set speed Preprogrammed set speed Preprogrammed set speed Preprogrammed set speed Preprogrammed set speed Preprogrammed set speed Preprogrammed set speed Cruise control states 1 0 to 7 Off/disabled 000 Hold 001 Accelerate 010 Decelerate/coast 011 Resume 100 Set 101 Accelerator override Idle increment switch 1 0 to 3 Off 00 On 01 11:90-01 Vydání 1 cs-cz 42 (139)

43 Idle decrement switch 1 0 to 3 Off 00 On Engine test mode switch 1 0 to 3 Off 00 On Engine shutdown override switch 0 to 3 Off 00 On A: Informace z tlakového spínače na manuálním ovládacím ventilu parkovací brzdy. Parametr Parking brake not set je odeslán, pokud je tlak vyšší než 6 bar. 11:90-01 Vydání 1 cs-cz 43 (139)

44 Crash Occured Identifikátor: 18 FF FD 64 Interval přenosu: ms Odesílá se z BWS pouze, pokud je vozidlo vybaveno Crash safety system CSS Not used 11:90-01 Vydání 1 cs-cz 44 (139)

45 Coordinator General Information Identifikátor: 0C FF B0 27 Interval přenosu: Běžně 200 ms. Pokud jsou upraveny některé parametry 10 ms. Vždy odesíláno z BWS Not defined Not defined 3 2 Engine stop switch Engine stop switch not activated 00 Engine stop switch activated Not defined 0,8 bar parking brake 0,8 bar parking brake not set 00 0,8 bar parking brake set 01 indicator 10 or not installed Not defined 7 2 Gearbox in reverse A Gearbox not in reverse 00 Gearbox in reverse Not defined 11:90-01 Vydání 1 cs-cz 45 (139)

46 A: Informace je přenášena od ETC2 na všech převodovkách mimo manuálních převodovek bez měniče točivého momentu. 11:90-01 Vydání 1 cs-cz 46 (139)

47 Coordinator General Information 2 Identifikátor: 0C FF AF 27 Interval přenosu: ms Vždy odesíláno z BWS Not defined Low engine coolant water level Not low engine coolant water level 00 Low engine coolant water level Not defined 3..8 Not defined 11:90-01 Vydání 1 cs-cz 47 (139)

48 CUV information Identifikátor: 18 FF B1 1E Interval přenosu: ms Vždy odesíláno z BWS. Zpráva musí být odeslána každých ms, a pokud se všechny parametry změní, ne rychleji než 20 ms Main beam intended A Off 00 On Dipped beam intended Off 00 On Not defined Front fog lamp intended Off 00 On Rear fog lamp intended Off 00 11:90-01 Vydání 1 cs-cz 48 (139)

49 On Reverse lamp intended Off 00 On Stop lamp intended Off 00 On Not defined Wiper intended Off 00 On Not defined Direction indicator lamp status truck left B Off 00 On Direction indicator lamp status truck right B 11:90-01 Vydání 1 cs-cz 49 (139)

50 Off 00 On Direction indicator lamp status trailer left B Off 00 On Direction indicator lamp status trailer right B Off 00 On Direction indicator lever status C Direction indicator left activated 00 Direction indicator right activated 01 Reserved 10 Don t care/take no action Horn Switch State Off 00 On Not defined Work light toggle switch D 11:90-01 Vydání 1 cs-cz 50 (139)

51 Off 00 On Work light output status E Off 00 On Off 00 On Not defined Parking lights Switch not in parking lights position 00 Switch in parking lights position Driving lights Switch not in driving lights position 00 Switch in driving lights position :90-01 Vydání 1 cs-cz 51 (139)

52 A: Odesláno jako "Zapnuto", pokud jeden ze světlometů je aktivován. B: Odesláno jako "Vypnuto", pokud jeden ze světlometů je vadný. C: Odeslán, pokud je páka v normální poloze nebo pokud je závada detekována. D: Indikuje, zda je stlačen spínač pro aktivaci pracovních světel. E: Indikuje, zda jsou pracovní světla zapnuta nebo vypnuta. 11:90-01 Vydání 1 cs-cz 52 (139)

53 Dash Display Identifikátor: 18 FE FC 27 Interval přenosu: ms Vždy odesíláno z BWS Washer fluid level to 100% FE FF Fuel level 0.4 %/bit 0 to 100% FE FF Fuel filter differential pressure 2 0 to 500 kpa FE FF Engine oil filter differential pressure to 125 kpa FE FF Cargo ambient temperature to C FExx FFxx Fuel level to 100% FE FE 11:90-01 Vydání 1 cs-cz 53 (139)

54 DLN2-Proprietary Identifikátor: 0C FF Interval přenosu: 100 ms Vždy odesíláno z BWS Not defined Not defined 5 2 Low engine oil pressure A Not low engine oil pressure 00 Low engine oil pressure Not defined High engine coolant temp Not high engine coolant temp 00 High engine coolant temp Not defined Charge 61 Generator not charging 00 Generator charging Engine control mode 11:90-01 Vydání 1 cs-cz 54 (139)

55 Not active 000 Hand throttle active (mode 0) 001 Limited hand throttle active (mode 1) 010 Raised idling speed active (mode 2) 011 Predefined engine speed active (mode 3) 100 Remote control engine speed active (mode 4) 101 Not defined Not defined 6..8 Not defined A: Nízký tlak oleje (může být indikováno pouze, když běží motor. 11:90-01 Vydání 1 cs-cz 55 (139)

56 DLN5-Proprietary Identifikátor: 18 FF A0 27 Interval přenosu: 50 ms Split low switch 1 A Not active 00 Active Range low switch Not active 00 Active Not defined Clutch pedal position 0,4 0 to 100 FE FF 4..8 Not defined A: Odesílá se pouze, pokud je vozidlo vybaveno manuální převodovkou. 11:90-01 Vydání 1 cs-cz 56 (139)

57 DLN8-Proprietary Identifikátor: 18 FF Interval přenosu: ms 1..2 Not defined Applied vehicle speed limit proprietary 1/256 km/h per 0 to 250,996 km/h A bit 6..8 Not defined A: Signál je pouze platný ve spojení s Koordinátorem 7 (COO7). Pokud není COO7 použit, musí být místo toho ve zprávě DLN7 použit signál Maximum vehicle speed limit 0 ve zprávě. 11:90-01 Vydání 1 cs-cz 57 (139)

58 DM1 Identifikátor: 18 FE CA XX Interval přenosu: ms XX (zdrojové adresy) závisí na tom, která řídicí jednotka odesílá zprávu. Viz tabulka Zdrojové adresy. BMS (zdrojové adresy 0B) používá parametry v EBC1 pro poskytování informací o stavu žluté a červené kontrolky. Vždy odesíláno z BWS Not used 3 2 Amber warning lamp status Lamp off 00 Lamp on 01 Reserved 10 Don't care/take no action Red stop lamp status Lamp off 00 Lamp on 01 Reserved 10 Don t care/take no action Not used 2..3 Not used 7..8 Not defined 11:90-01 Vydání 1 cs-cz 58 (139)

59 EAC1-K Identifikátor: 18 F Interval přenosu: 500 ms Vždy odesíláno z BWS. Pokud není vozidlo vybaveno uzávěrkou diferenciálu, zpráva neobsahuje žádné informace Location 1 0 to 255 A Axle1 tire Axle1 tire Axle Axle2 tire Axle2 tire Axle2 tire Axle2 tire Axle Axle3 tire Axle3 tire Axle3 tire Axle3 tire Axle Axle4 tire Axle4 tire Axle4 tire Axle4 tire Axle FE 11:90-01 Vydání 1 cs-cz 59 (139)

60 FF Front axle 1 Differential lock disengaged 00 Differential lock engaged Front axle 2 Differential lock disengaged 00 Differential lock engaged Rear axle 1 Differential lock disengaged 00 Differential lock engaged Rear axle 2 Differential lock disengaged 00 Differential lock engaged Central Differential lock disengaged 00 Differential lock engaged :90-01 Vydání 1 cs-cz 60 (139)

61 3 2 Central front Differential lock disengaged 00 Differential lock engaged Central rear Differential lock disengaged 00 Differential lock engaged Not defined Front axle group engagement status 1 Front axle group disengaged 00 Front axle group engaged 01 Reserved 10 Take no action Rear axle group engagement status Rear axle group disengaged 00 Rear axle group engaged 01 Reserved 10 Take no action Not defined 5..8 Not defined A: Bitmapový 11:90-01 Vydání 1 cs-cz 61 (139)

62 EBC1 Identifikátor: 18 F0 01 0B Interval přenosu: 100 ms, a pokud je změna v podmínkách parametru spínače EBS brzd. Vždy odesíláno z BWS. Pokud není vozidlo vybaveno ABS nebo EBS systémem, je odesílán pouze parametr "Poloha brzdového pedálu" ASR engine control active ASR engine control passive but installed 00 ASR engine control active B 3 2 ASR brake control active ASR brake control passive but installed 00 ASR brake control active B 5 2 Anti-lock braking (ABS) active ABS passive but installed 00 ABS active EBS brake switch Brake pedal is not being pressed 00 Brake pedal is being pressed :90-01 Vydání 1 cs-cz 62 (139)

63 2 1 8 Brake pedal position 0.4 %/bit 0 to 100 % indicator FE FF ABS offroad switch A ABS offroad switch passive 00 ABS offroad switch active C 3 2 ASR offroad switch A ASR offroad switch passive 00 ASR offroad switch active ASR hill holder switch ASR hill holder switch passive 00 ASR hill holder switch active Traction control override switch Off 00 On Accelerator interlock switch Off 00 On :90-01 Vydání 1 cs-cz 63 (139)

64 3 2 Engine derate switch Off 00 On Auxiliary engine shutdown switch Off 00 On Remote accelerator enable switch Off 00 On Engine retarder selection ABS fully operational ABS not fully operational 00 ABS fully operational EBS red warning state D Off 00 On ABS/EBS amber warning state Off 00 11:90-01 Vydání 1 cs-cz 64 (139)

65 On 01 Take no action ATC/ASR Lamp state (Powered vehicle) Off 00 On 01 Reserved 10 Take no action Source adress of controlling device for brake control Reserved FEh Take no action FFh Not defined 3 2 Halt brake switch Halt brake switch passive 00 Halt brake switch active Trailer ABS status Trlr ABS Stts Infrmtn Avlbl Bt Nt Actv 00 Trailer ABS active 01 Reserved 10 Trlr ABS Stts Infrmtn Nt Avlbl Prmtr N Tractor mounted trailer ABS warning signal Off 00 On 01 Reserved 10 0 to 250 E 11:90-01 Vydání 1 cs-cz 65 (139)

66 A: Rozděluje funkci, nespíná polohu. 00 pokud je funkce neaktivní, 01 pokud je aktivní. B: Odesílá se pouze, pokud není ASR nainstalováno. C: Odesílá se pouze, pokud není ABS off-road nainstalováno. D: Odesílá se pouze, pokud je EBS namontováno. E: Pro použití ACS. Take no action 11 11:90-01 Vydání 1 cs-cz 66 (139)

67 EBC2 Wheel Speed Proprietary Identifikátor: 0C FF 19 0B Interval přenosu: 50 ms Vždy odesíláno z BWS Not used 11:90-01 Vydání 1 cs-cz 67 (139)

68 EBC4 Wheel Brake Lining Remaining Information Identifikátor: 1C FE AC 0B Interval přenosu: ms Odesílá se z BWS pouze, pokud je vozidlo vybaveno EBS Brake lining remaining, front axle left 0.4 %/bit 0 to 100 % A FEh FFh Brake lining remaining, front axle right 0.4 %/bit 0 to 100 % A FEh FFh Brake lining remaining, rear axle #1 left 0.4 %/bit 0 to 100 % B FEh FFh Brake lining remaining, rear axle #1 right 0.4 %/bit 0 to 100 % B FEh FFh Brake lining remaining, rear axle #2 left 0.4 %/bit 0 to 100 % C FEh FFh Brake lining remaining, rear axle #2 right 0.4 %/bit 0 to 100 % C FEh FFh Brake lining remaining, rear axle #3 left 0.4 %/bit D 11:90-01 Vydání 1 cs-cz 68 (139)

69 8 1 8 Brake lining remaining, rear axle #3 right 0.4 %/bit D A: První náprava vozidla. B: Druhá náprava vozidla. C: Třetí náprava vozidla. D: Čtvrtá náprava vozidla. Nápravy jsou počítány od přední části vozidla. 11:90-01 Vydání 1 cs-cz 69 (139)

70 EBC5 Identifikátor: 18 FD C4 0B Interval přenosu: 100 ms Brake temperature warning 00 1 Not active 01 Active Halt brake mode 1 0 to 7 Inactive 0000 Active 0001 Active but not working properly 0010 Reserved 0100 Take no action Hill holder mode 1 0 to 7 Inactive 0000 Active 0001 Active but will change to inactive in a short time 0010 Reserved 0100 Take no action Foundation brake use 1 A Foundation brakes not in use 00 Foundation brakes in use 01 Reserved 10 Take no action 11 11:90-01 Vydání 1 cs-cz 70 (139)

71 3 2 XBR system state 1 Any external brake demand will be accepted 00 Only external brake demand of highest XBR 01 Priority (00) will be accepted (e.g. because the temperature limit of the brake system is exceeded) No external brake demand will be accepted (e.g. 10 because of fault in brake system) Take no action XBR active control mode No brake demand being executed (default mode) 0000 Driver's brake demand being executed, no external 0001 brake demand Addition mode of XBR acceleration controlbeing 0010 executed maximum mode of XBR acceleration control being executed Maximum mode of XBR acceleration 0011 controlbeing executed 1110 Reserved for SAE assignment 0100 Take no action XBR acceleration limit to +10 m/s 2 Reserved Take no action 4..8 Not used A: Odeslána, pokud je XBR nainstalován pro použití AICC. FE FF 11:90-01 Vydání 1 cs-cz 71 (139)

72 EEC1 Identifikátor: 0C F Interval přenosu: 20 ms Vždy odesíláno do BWS Engine and retarder torque mode A Low idle governor 0000 Accelerator pedal 0001 Cruise control 0010 PTO governor 0011 Road speed governing 0100 ASR control 0101 Transmission control 0110 Not used 0111 Torque limiting 1000 High speed governor 1001 Not used 1010 Not used 1011 Not defined 1100 Not used 1101 Other Actual engine - percent torque high resolution to % B :90-01 Vydání 1 cs-cz 72 (139)

73 Drivers demand engine - percent torque 1 % -125 % to +125 % indicator FEh FFh Actual engine - percent torque 1 % -125 % to +125 % indicator FEh FFh Engine speed r/min 0 to r/min indicator FExxh FFxxh Source address of controlling device for engine 1 0 to 250 control FE Take no action FF Engine starter mode Start not rqed to 15 Starter active gear not engaged 0001 Starter active gear engaged 0010 Strt fnshd strtr nt actv aftr hvng bn a 0011 Strtr inhbtd d to eng already running 0100 Strtr inhbtd d to eng nt ready for start :90-01 Vydání 1 cs-cz 73 (139)

74 Strtr inhbtd d to drv in enggd othr trns 0110 Strtr inhbtd d to active immobilizer 0111 Strtr inhbtd due to starter overtemp reserved 1001 Starter inhibited reason unknown Not defined Engine demand - percent torque to 125 % FE FF A: Zpráva Není k dispozici je odesíláno pouze, pokud motor neběží. B: Bitový rozsah = Není k dispozici 11:90-01 Vydání 1 cs-cz 74 (139)

75 EEC2 Identifikátor: 0C F Interval přenosu: 50 ms Vždy odesíláno z BWS Accelerator pedal low idle switch Accelerator pedal not in low idle condition 00 Accelerator pedal in low idle condition 01 indicator Accelerator pedal kickdown switch Kickdown passive 00 Kickdown active 01 indicator Road speed limit status Active 00 Not active Accelerator pedal 2 low idle switch Accl pedal not in low idle condition 00 Accel pedal in low idle condition Accelerator pedal position indicator FE 0.4 % 0 to 100 % 11:90-01 Vydání 1 cs-cz 75 (139)

76 FF Percent load at current speed 1 % 0 to 125 % indicator FE FF Remote accelerator pedal position 0.4 % 0 to 100 % indicator FE FF Accelerator pedal position % 0 to 100 % Vehicle acceleration rate limit status Limit not active 00 Limit active 01 Reserved Not defined Not used 5..8 Not defined 8 Not used 11:90-01 Vydání 1 cs-cz 76 (139)

77 Engine Configuration Messages Identifikátor: 18 EB FF 00 Interval přenosu: 100 ms, dokud není celá zpráva odeslána v jednom BAM cyklu. PGN pro konfiguraci motoru v J1939 je 00 FE E3. Vždy odesíláno z BWS Engine speed at idle, point r/min 0 to r/min indicator FExx FFxx Percent torque at idle, point 1 1 % -125 % to +125 % indicator FE FE Engine speed at point r/min 0 to r/min indicator FExx FFxx Percent torque at point 2 1 % -125 % to +125 % indicator FE FE Engine speed at point r/min 0 to r/min indicator FExx FFxx Percent torque at point 3 1 % -125 % to +125 % indicator FE FF Engine speed at point r/min 0 to r/min 11:90-01 Vydání 1 cs-cz 77 (139)

78 indicator FExx FFxx Percent torque at point 4 1 % -125 % to +125 % indicator FE FF Engine speed at point r/min 0 to r/min indicator FExx FFxx Percent torque at point 5 1 % -125 % to +125 % indicator FE FF Engine speed at high idle, point r/min 0 to r/min indicator FExx FFxx Reference engine torque 1 Nm 0 to Nm indicator FExx FFxx Maximum momentary engine override speed, r/min 0 to r/min point 7 indicator FExx FFxx Maximum momentary over-ride time limit 0.1 s 0 to 25 s indicator FE FF Requested speed control range upper limit 10 r/min 0 to 2 500r/min indicator FE 11:90-01 Vydání 1 cs-cz 78 (139)

79 FF Requested torque control range lower limit 1 % -125 to +125 % indicator FE FF Requested torque control range upper limit 1 % -125 to +125 % indicator FE FF Not used 11:90-01 Vydání 1 cs-cz 79 (139)

80 Engine Fluid Level/Pressure 1 Identifikátor: 18 FE EF 27 Interval přenosu: 500 ms Vždy odesíláno z BWS Fuel delivery pressure 4 0 to kpa FExx FFxx Extended crankcase blowby pressure to 125 kpa FE FF Engine oil level to 100 % FE FF Engine oil pressure 4 kpa 0 to kpa indicator FE FF Crankcase pressure to kpa FExx FFxx Coolant pressure 2 0 to 500 kpa FExx FFxx Coolant level 0.4 % 0 to 100 % A indicator FE 11:90-01 Vydání 1 cs-cz 80 (139)

81 FF A: Hladina je odesílána pouze jako 0% nebo 80%. 11:90-01 Vydání 1 cs-cz 81 (139)

82 Engine Hours, Revolutions Identifikátor: 18 FE E5 00 Interval přenosu: ms Vždy odesíláno z BWS Total engine hours 0.05 h/bit 0 to h FEh FFh 5..8 Not used 11:90-01 Vydání 1 cs-cz 82 (139)

83 Engine Temperature Identifikátor: 18 FE EE 00 Interval přenosu: ms Vždy odesíláno z BWS Engine coolant temperature 1 C -40 to +210 C indicator FE FF Fuel temperature 1 C -40 to +210 C A indicator FE FF Engine oil temperature to C FExx FFxx Turbo oil temperature to C FExx FFxx Engine intercooler temp 1 C -40 to +210 C FE FF Engine intercooler thermostat opening 0.4 % 0 to 100% FE FF A: Odesílá se pouze, pokud je vozidlo vybaveno HPI sdruženými vstřikovači. 11:90-01 Vydání 1 cs-cz 83 (139)

84 ERC1-RD Identifikátor: 18 F Interval přenosu: 100 ms Odesílá se z BWS, pokud je vozidlo vybaveno retardérem nebo automatickou převodovkou Allison Engine and retarder torque mode No request (default mode) 0000 Operator selection 0001 A Cruise control 0010 PTO governor 0011 Road speed governing 0100 ASR control 0101 Transmission control 0110 ABS control 0111 Torque limiting 1000 High speed governor 1001 Brake system 1010 Remote accelerator 1011 Not defined 1100 White smoke limiting 1101 Other B 5 2 Retarder enable - brake assist switch Retarder - brake assist disabled 00 Retarder - brake assist enabled 01 11:90-01 Vydání 1 cs-cz 84 (139)

85 indicator 10 or not installed Not used Actual retarder - percent torque 1 %/bit -125 % to 0 % D indicator FE FF Intended retarder percent torque 1 %/bit 125 % -125% to 125% offset indicator FEh FFh Not used 3..8 Not defined 3 2 Retarder requesting brake light Not active 00 Active 01 Reserved 10 Don t care/take no action 11 Not defined Source address of controlling device for 1/bit 0 to 253 C retarder control Reserved FEh Don t care/take no action FFh 6..8 Not used A: Páčka retardéru B: Pokud není vnější jednotka je ovládán retardér. 11:90-01 Vydání 1 cs-cz 85 (139)

86 C: Zdrojové adresy #10 jsou odesílány, pokud není retardér ovládán vnější ECU. D: 0% retardér nebrzdí, <0% retardér brzdí. 11:90-01 Vydání 1 cs-cz 86 (139)

87 ETC1 - T Identifikátor: 0C F Interval přenosu: 10 ms. Poznámka: Odesílá se při přenosovém intervalu 16 ms, pokud je vozidlo vybaveno automatickou převodovkou Allison. Odesílá se pouze z BWS, pokud je vozidlo vybaveno Opticruise nebo automatickou převodovkou Allison Driveline engaged Driveline disengaged 00 Driveline engaged 01 indicator 10 or not installed Torque converter lockup engaged A Torque converter lockup disengaged 00 Torque converter lockup engaged 01 Reserved 10 Don t care/take no action Shift in progress Shift is not in progress 00 Shift in progress 01 indicator 10 Not avaliable or not installed Not defined Output shaft speed r/min 0 to r/min 11:90-01 Vydání 1 cs-cz 87 (139)

88 indicator FExx Not avaliable FFxx Percent clutch slip 0.4% 0 to 100% FE Not avaliable FF Momentary engine overspeed enable Momentary engine overspeed is disabled 00 Momentary engine overspeed is enabled 01 Reserved 10 Take no action Progressive shift disable r/min 0 to r/min Progressive shift is not disabled 00 Progressive shift is disabled 01 Reserved 10 Take no action Not defined Input shaft speed r/min 0 to r/min A indicator FExx Not avaliable FFxx Source address of controlling device for 1 0 to 255 transmission control FE Take no action FF A: Pouze, pokud je vozidlo vybaveno automatickou převodovkou Allison. 11:90-01 Vydání 1 cs-cz 88 (139)

89 ETC1 - CV Identifikátor: 0C F Interval přenosu: 10 ms Driveline engaged 00 Driveline disengaged 01 Driveline engaged 10 indicator 11 or not installed 3 2 Torque converter lockup engaged Torque converter lockup disengaged 00 Torque converter lockup engaged 01 Reserved 10 Don t care/take no action Shift in progress Shift is not in progress 00 Shift in progress 01 indicator 10 or not installed Not defined Output shaft speed r/min 0 to r/min indicator FExx FFxx Percent clutch slip 0.4% 0 to 100% FE FF 11:90-01 Vydání 1 cs-cz 89 (139)

90 5 1 2 Momentary engine overspeed enable Momentary engine overspeed is disabled 00 Momentary engine overspeed is enabled 01 Reserved 10 Take no action Progressive shift disable r/min 0 to r/min Progressive shift is not disabled 00 Progressive shift is disabled 01 Reserved 10 Take no action Not defined Input shaft speed r/min 0 to r/min indicator FExx FFxx Source address of controlling device for 1 0 to 255 transmission control FE Take no action FF 11:90-01 Vydání 1 cs-cz 90 (139)

91 ETC2 Identifikátor: 18 F Interval přenosu: 100 ms Vždy odesíláno z BWS. Pokud je vozidlo vybaveno manuální převodovkou, zpráva nemá obsah Selected gear, - rev, + forw, 0 neut, 126 park 1 gear -125 to +125 Reserved FE Don t care/take no action FF Actual gear ratio to indicator FExx FFxx Current gear, - rev, + forw, 0 neut, 126 park 1 gear -125 to +125 indicator FE FF Transmission requested range ASCII 0 to 255 A Reserved FExx Don t care/take no action FExx Transmission current range ASCII 0 to 255 A Reserved FExx Don t care/take no action FExx A: Odesílá se pouze, pokud je vozidlo vybaveno převodovkou Allison. 11:90-01 Vydání 1 cs-cz 91 (139)

92 ETC7 Identifikátor: 18 FE 4A03 Interval přenosu: 100 ms Odesílá se pouze z BWS, pokud je vozidlo vybaveno automatickou převodovkou Allison Transmission current range display blank state Not blanked 00 Blanked Transmission service indicator Transmission service indicator is off 00 Transmission service indicator is on 01 Transmission service indicator is flashing Transmission requested range display blank state Inactive 00 Active Transmission requested range display flash state Inactive 00 Active 01 11:90-01 Vydání 1 cs-cz 92 (139)

93 Transmisson ready for brake release Trans not ready for brake release 00 Trans ready for brake release 01 Reserved 10 Take no action Active shift console indicator Inactive 00 Active Transmission engine crank enable Cranking disabled 00 Cranking disabled Shift inhibit indicator Inactive 00 Active Transmission mode 1 indicator Inactive 00 Active Transmission mode 2 indicator 11:90-01 Vydání 1 cs-cz 93 (139)
