RP652/RP702/RP790 Interaktivní plochý panel Uživatelská příručka

Transkript

1 RP652/RP702/RP790 Interaktivní plochý panel Uživatelská příručka

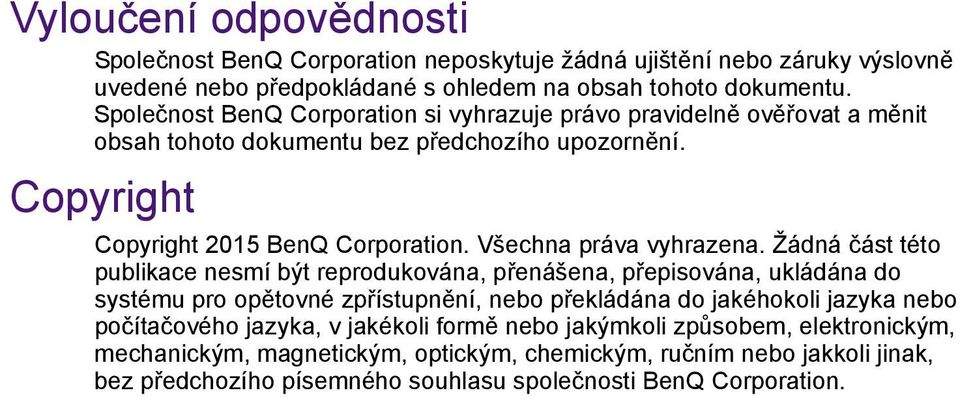

2 Vyloučení odpovědnosti Společnost BenQ Corporation neposkytuje žádná ujištění nebo záruky výslovně uvedené nebo předpokládané s ohledem na obsah tohoto dokumentu. Společnost BenQ Corporation si vyhrazuje právo pravidelně ověřovat a měnit obsah tohoto dokumentu bez předchozího upozornění. Copyright Copyright 2015 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.

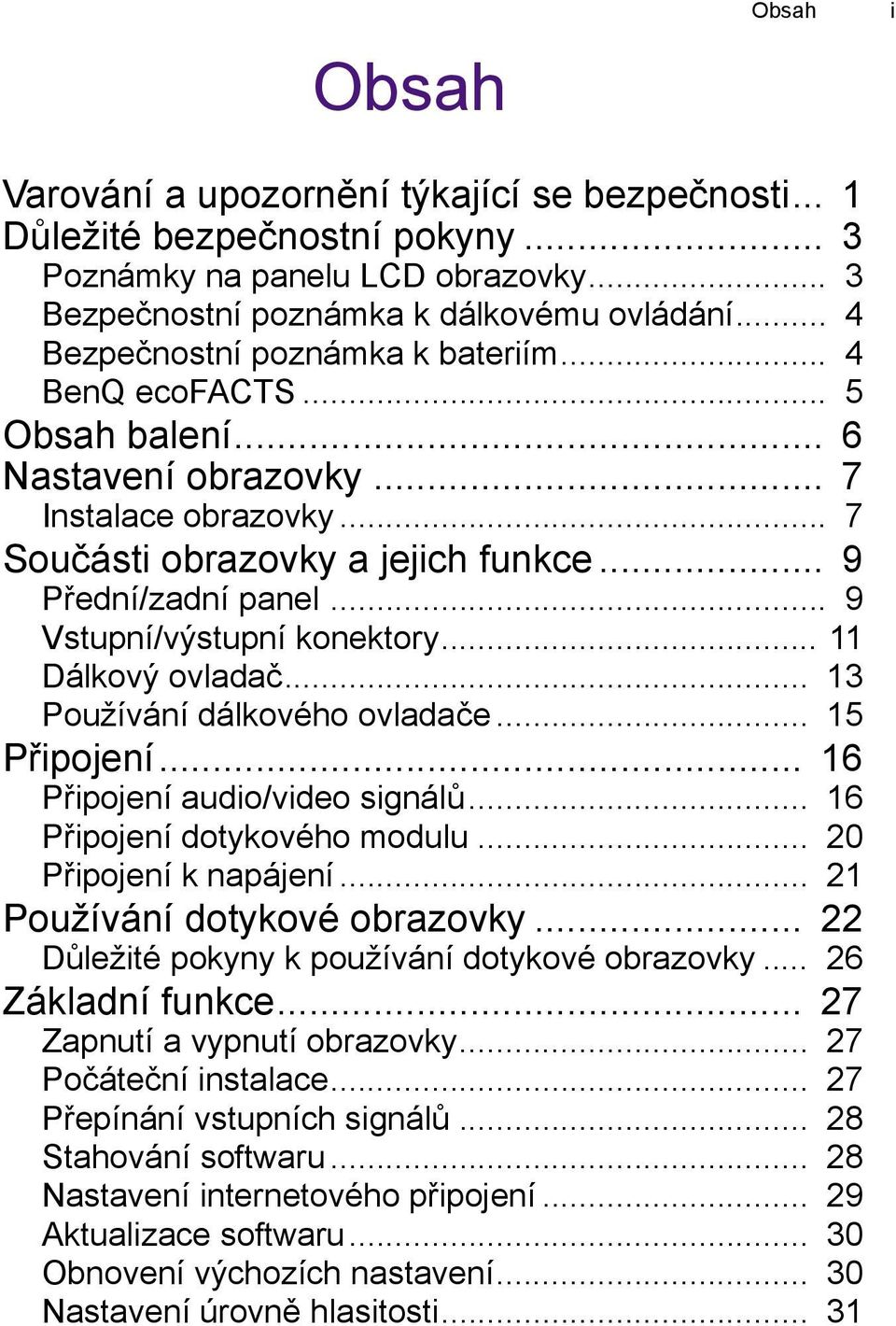

3 Obsah Obsah i Varování a upozornění týkající se bezpečnosti... 1 Důležité bezpečnostní pokyny... 3 Poznámky na panelu LCD obrazovky... 3 Bezpečnostní poznámka k dálkovému ovládání... 4 Bezpečnostní poznámka k bateriím... 4 BenQ ecofacts... 5 Obsah balení... 6 Nastavení obrazovky... 7 Instalace obrazovky... 7 Součásti obrazovky a jejich funkce... 9 Přední/zadní panel... 9 Vstupní/výstupní konektory Dálkový ovladač Používání dálkového ovladače Připojení Připojení audio/video signálů Připojení dotykového modulu Připojení k napájení Používání dotykové obrazovky Důležité pokyny k používání dotykové obrazovky Základní funkce Zapnutí a vypnutí obrazovky Počáteční instalace Přepínání vstupních signálů Stahování softwaru Nastavení internetového připojení Aktualizace softwaru Obnovení výchozích nastavení Nastavení úrovně hlasitosti... 31

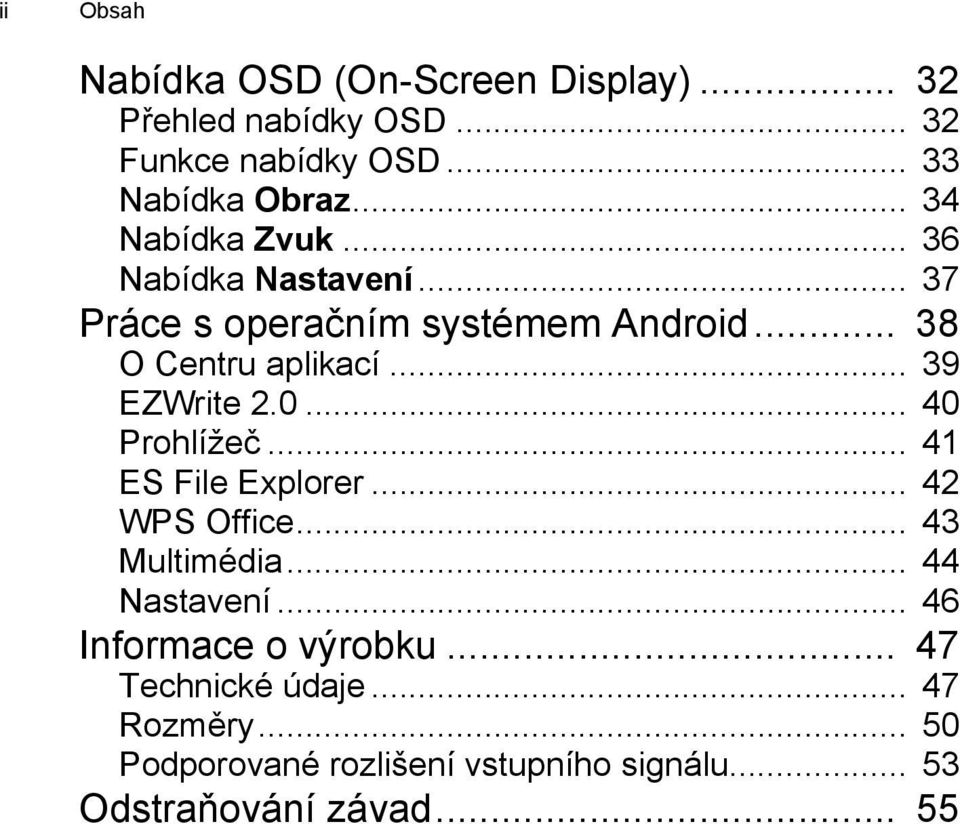

4 ii Obsah Nabídka OSD (On-Screen Display) Přehled nabídky OSD Funkce nabídky OSD Nabídka Obraz Nabídka Zvuk Nabídka Nastavení Práce s operačním systémem Android O Centru aplikací EZWrite Prohlížeč ES File Explorer WPS Office Multimédia Nastavení Informace o výrobku Technické údaje Rozměry Podporované rozlišení vstupního signálu Odstraňování závad... 55

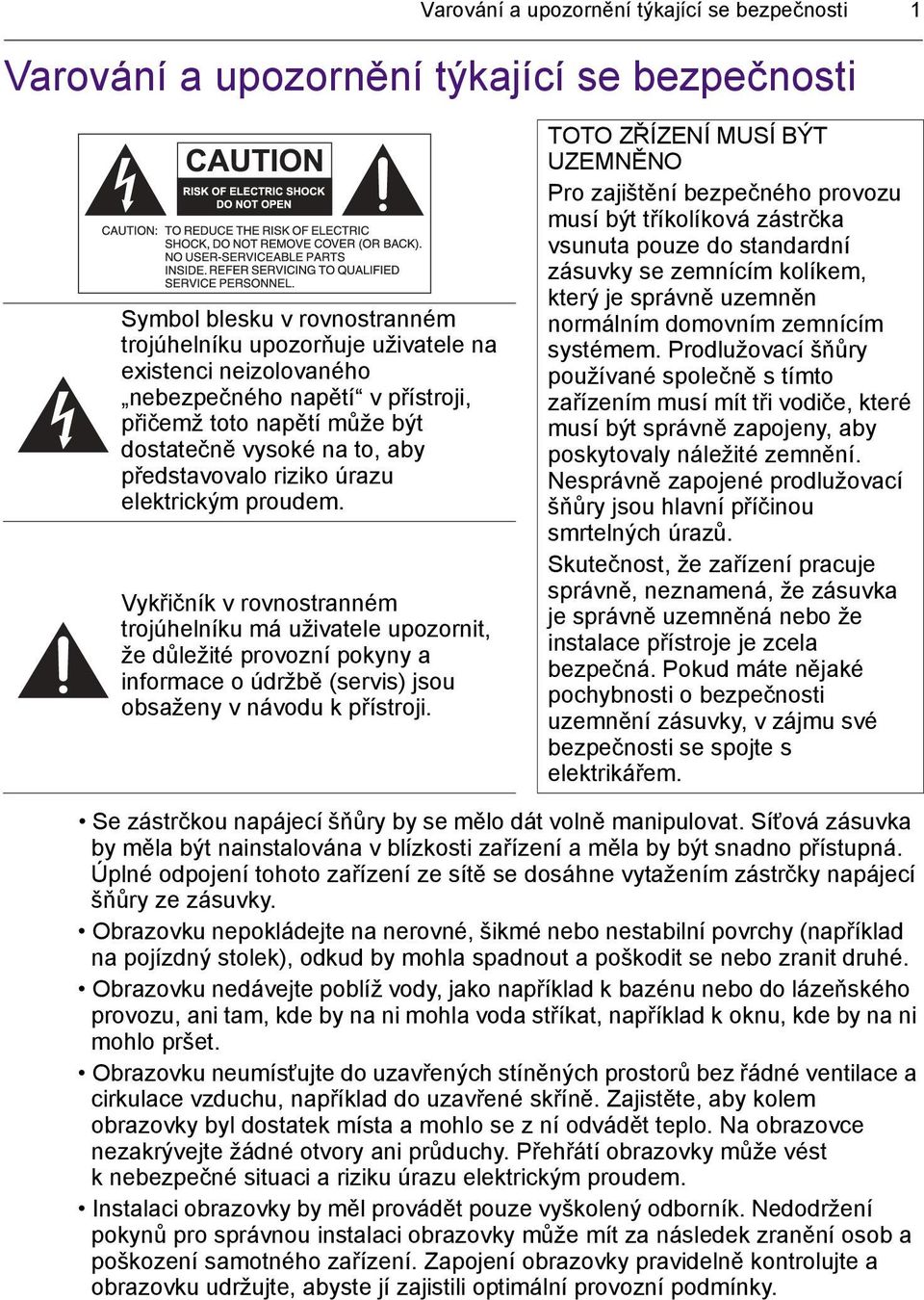

5 Varování a upozornění týkající se bezpečnosti 1 Varování a upozornění týkající se bezpečnosti Symbol blesku v rovnostranném trojúhelníku upozorňuje uživatele na existenci neizolovaného nebezpečného napětí v přístroji, přičemž toto napětí může být dostatečně vysoké na to, aby představovalo riziko úrazu elektrickým proudem. Vykřičník v rovnostranném trojúhelníku má uživatele upozornit, že důležité provozní pokyny a informace o údržbě (servis) jsou obsaženy v návodu k přístroji. TOTO ZŘÍZENÍ MUSÍ BÝT UZEMNĚNO Pro zajištění bezpečného provozu musí být tříkolíková zástrčka vsunuta pouze do standardní zásuvky se zemnícím kolíkem, který je správně uzemněn normálním domovním zemnícím systémem. Prodlužovací šňůry používané společně s tímto zařízením musí mít tři vodiče, které musí být správně zapojeny, aby poskytovaly náležité zemnění. Nesprávně zapojené prodlužovací šňůry jsou hlavní příčinou smrtelných úrazů. Skutečnost, že zařízení pracuje správně, neznamená, že zásuvka je správně uzemněná nebo že instalace přístroje je zcela bezpečná. Pokud máte nějaké pochybnosti o bezpečnosti uzemnění zásuvky, v zájmu své bezpečnosti se spojte s elektrikářem. Se zástrčkou napájecí šňůry by se mělo dát volně manipulovat. Síťová zásuvka by měla být nainstalována v blízkosti zařízení a měla by být snadno přístupná. Úplné odpojení tohoto zařízení ze sítě se dosáhne vytažením zástrčky napájecí šňůry ze zásuvky. Obrazovku nepokládejte na nerovné, šikmé nebo nestabilní povrchy (například na pojízdný stolek), odkud by mohla spadnout a poškodit se nebo zranit druhé. Obrazovku nedávejte poblíž vody, jako například k bazénu nebo do lázeňského provozu, ani tam, kde by na ni mohla voda stříkat, například k oknu, kde by na ni mohlo pršet. Obrazovku neumísťujte do uzavřených stíněných prostorů bez řádné ventilace a cirkulace vzduchu, například do uzavřené skříně. Zajistěte, aby kolem obrazovky byl dostatek místa a mohlo se z ní odvádět teplo. Na obrazovce nezakrývejte žádné otvory ani průduchy. Přehřátí obrazovky může vést k nebezpečné situaci a riziku úrazu elektrickým proudem. Instalaci obrazovky by měl provádět pouze vyškolený odborník. Nedodržení pokynů pro správnou instalaci obrazovky může mít za následek zranění osob a poškození samotného zařízení. Zapojení obrazovky pravidelně kontrolujte a obrazovku udržujte, abyste jí zajistili optimální provozní podmínky.

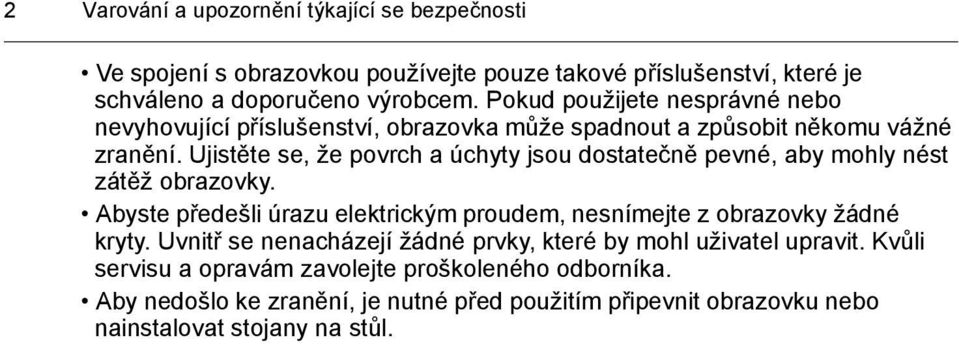

6 2 Varování a upozornění týkající se bezpečnosti Ve spojení s obrazovkou používejte pouze takové příslušenství, které je schváleno a doporučeno výrobcem. Pokud použijete nesprávné nebo nevyhovující příslušenství, obrazovka může spadnout a způsobit někomu vážné zranění. Ujistěte se, že povrch a úchyty jsou dostatečně pevné, aby mohly nést zátěž obrazovky. Abyste předešli úrazu elektrickým proudem, nesnímejte z obrazovky žádné kryty. Uvnitř se nenacházejí žádné prvky, které by mohl uživatel upravit. Kvůli servisu a opravám zavolejte proškoleného odborníka. Aby nedošlo ke zranění, je nutné před použitím připevnit obrazovku nebo nainstalovat stojany na stůl.

7 Důležité bezpečnostní pokyny 3 Důležité bezpečnostní pokyny 1. Tyto pokyny si přečtěte. 2. Pokyny dodržujte. 3. Dbejte všech varování. 4. Řiďte se všemi pokyny. 5. Nepoužívejte toto zařízení v blízkosti vody. 6. Zařízení otírejte pouze suchým hadříkem. 7. Nezakrývejte žádné větrací průduchy. Zařízení zapojte v souladu s pokyny výrobce. 8. Obrazovku neinstalujte poblíž zdrojů tepla, jako jsou například radiátory, měřiče tepla, kamna ani poblíž dalších zařízení (včetně zesilovačů), která produkují teplo. 9. Neobcházejte bezpečnostní opatření polarizovaných nebo zemněných zástrček. Polarizovaná zástrčka má dva kolíky, přičemž jeden je širší než druhý. Zemněná zástrčka má dva kolíky a zemnící zdířku. Širší kolík nebo zemnící zdířka slouží pro vaši ochranu. Pokud dodaná zástrčka nejde do zásuvky zasunout, poraďte se s elektrikářem o výměně zastaralého typu zásuvky za nový. 10. Po napájecí šňůře by se nemělo chodit, ani by neměla být nikde skřípnutá, zvláště u zástrčky, zásuvky a v místě, kde vychází ze zařízení. 11. Používejte pouze propojky a příslušenství specifikované výrobcem. 12. Obrazovku používejte pouze s vozíkem, stojanem, trojnožkou, konzolou nebo stolkem, který uvádí výrobce nebo který se s obrazovkou prodává. Pokud používáte vozík, dávejte pozor, abyste při pohybu vozíku nebo obrazovky nezpůsobili její převržení a nezpůsobili sobě nebo někomu jinému zranění. 13. Během bouřek nebo při delším období, kdy zařízení nepoužíváte, vytáhněte napájecí šňůru ze zásuvky. 14. Všechny opravy svěřte kvalifikovaným servisním technikům. Servisní prohlídku je nutné provést vždy, když bylo zařízení jakkoli poškozeno, například po poškození napájecí šňůry nebo její zástrčky, při polití přístroje tekutinou nebo po pádu nějakého objektu na přístroj nebo po pádu samotného přístroje na zem. Poznámky na panelu LCD obrazovky Panel obrazovky z tekutých krystalů (LCD) má velmi tenkou skleněnou ochrannou vrstvu, která se snadno poškrábe, poničí nebo praskne, pokud se do ní uhodí či se na ni silně zatlačí. Substrát z tekutých krystalů je náchylný k poškození při nadměrném namáhání nebo extrémních teplotách. S monitorem proto prosím zacházejte šetrně. Doba odezvy a jas panelu LCD se může lišit v závislosti na teplotě okolí. Obrazovku nevystavujte přímému slunečnímu záření ani ji nedávejte na místo, kde by přímé sluneční světlo nebo umělé bodové osvětlení svítilo přímo na panel LCD, protože teplem by se panel a jeho vnější pouzdro mohly poškodit; kvůli přímému osvícení obrazovky by navíc bylo sledování obrazovky zbytečně namáhavé.

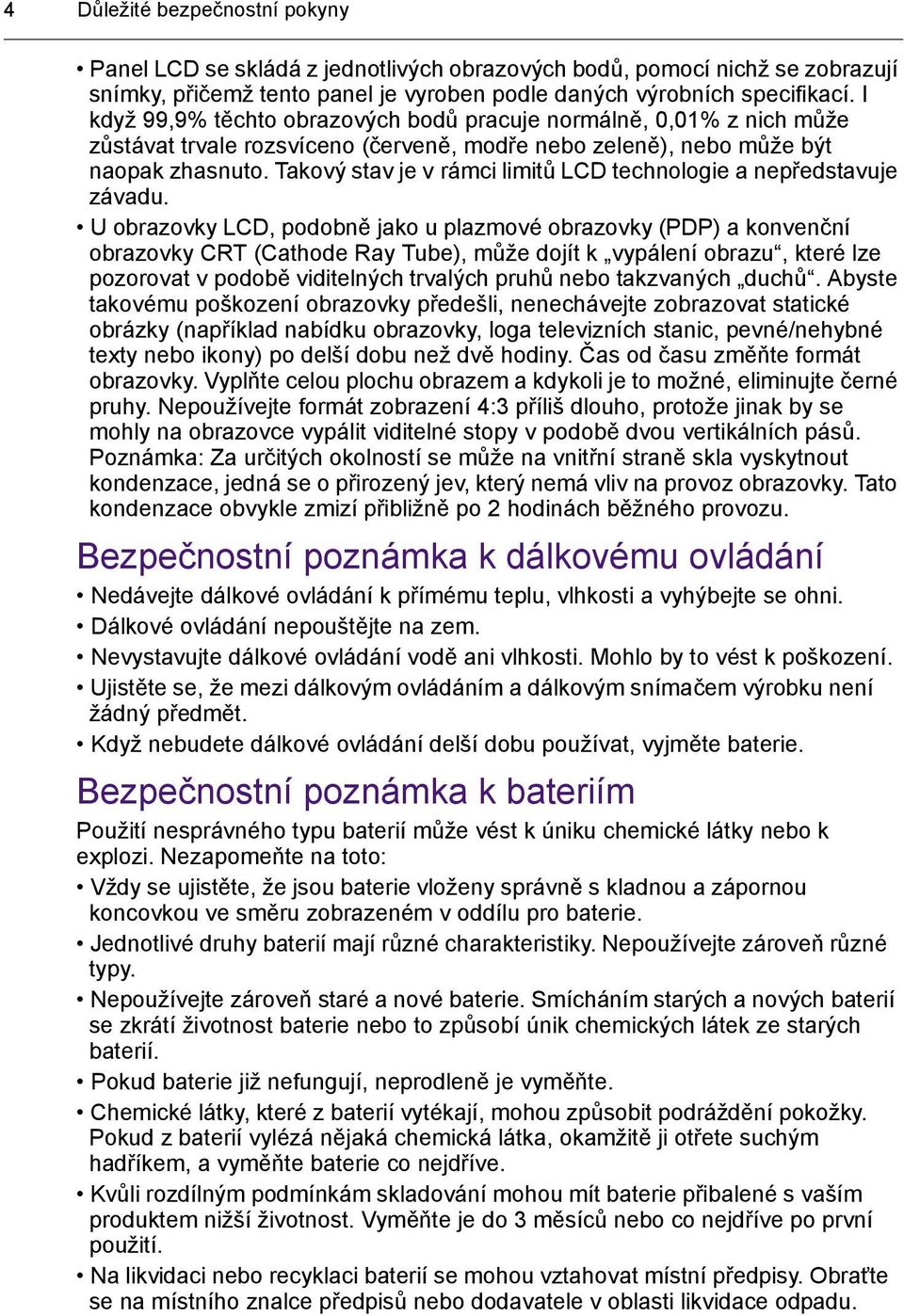

8 4 Důležité bezpečnostní pokyny Panel LCD se skládá z jednotlivých obrazových bodů, pomocí nichž se zobrazují snímky, přičemž tento panel je vyroben podle daných výrobních specifikací. I když 99,9% těchto obrazových bodů pracuje normálně, 0,01% z nich může zůstávat trvale rozsvíceno (červeně, modře nebo zeleně), nebo může být naopak zhasnuto. Takový stav je v rámci limitů LCD technologie a nepředstavuje závadu. U obrazovky LCD, podobně jako u plazmové obrazovky (PDP) a konvenční obrazovky CRT (Cathode Ray Tube), může dojít k vypálení obrazu, které lze pozorovat v podobě viditelných trvalých pruhů nebo takzvaných duchů. Abyste takovému poškození obrazovky předešli, nenechávejte zobrazovat statické obrázky (například nabídku obrazovky, loga televizních stanic, pevné/nehybné texty nebo ikony) po delší dobu než dvě hodiny. Čas od času změňte formát obrazovky. Vyplňte celou plochu obrazem a kdykoli je to možné, eliminujte černé pruhy. Nepoužívejte formát zobrazení 4:3 příliš dlouho, protože jinak by se mohly na obrazovce vypálit viditelné stopy v podobě dvou vertikálních pásů. Poznámka: Za určitých okolností se může na vnitřní straně skla vyskytnout kondenzace, jedná se o přirozený jev, který nemá vliv na provoz obrazovky. Tato kondenzace obvykle zmizí přibližně po 2 hodinách běžného provozu. Bezpečnostní poznámka k dálkovému ovládání Nedávejte dálkové ovládání k přímému teplu, vlhkosti a vyhýbejte se ohni. Dálkové ovládání nepouštějte na zem. Nevystavujte dálkové ovládání vodě ani vlhkosti. Mohlo by to vést k poškození. Ujistěte se, že mezi dálkovým ovládáním a dálkovým snímačem výrobku není žádný předmět. Když nebudete dálkové ovládání delší dobu používat, vyjměte baterie. Bezpečnostní poznámka k bateriím Použití nesprávného typu baterií může vést k úniku chemické látky nebo k explozi. Nezapomeňte na toto: Vždy se ujistěte, že jsou baterie vloženy správně s kladnou a zápornou koncovkou ve směru zobrazeném v oddílu pro baterie. Jednotlivé druhy baterií mají různé charakteristiky. Nepoužívejte zároveň různé typy. Nepoužívejte zároveň staré a nové baterie. Smícháním starých a nových baterií se zkrátí životnost baterie nebo to způsobí únik chemických látek ze starých baterií. Pokud baterie již nefungují, neprodleně je vyměňte. Chemické látky, které z baterií vytékají, mohou způsobit podráždění pokožky. Pokud z baterií vylézá nějaká chemická látka, okamžitě ji otřete suchým hadříkem, a vyměňte baterie co nejdříve. Kvůli rozdílným podmínkám skladování mohou mít baterie přibalené s vaším produktem nižší životnost. Vyměňte je do 3 měsíců nebo co nejdříve po první použití. Na likvidaci nebo recyklaci baterií se mohou vztahovat místní předpisy. Obraťte se na místního znalce předpisů nebo dodavatele v oblasti likvidace odpadu.

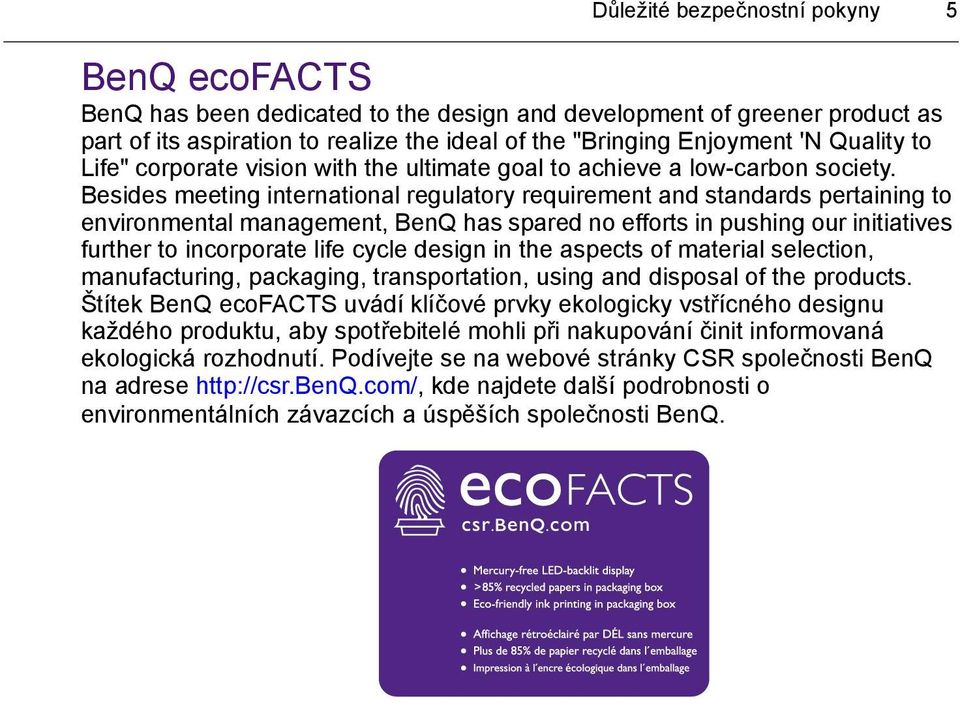

9 Důležité bezpečnostní pokyny 5 BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. Štítek BenQ ecofacts uvádí klíčové prvky ekologicky vstřícného designu každého produktu, aby spotřebitelé mohli při nakupování činit informovaná ekologická rozhodnutí. Podívejte se na webové stránky CSR společnosti BenQ na adrese kde najdete další podrobnosti o environmentálních závazcích a úspěších společnosti BenQ.

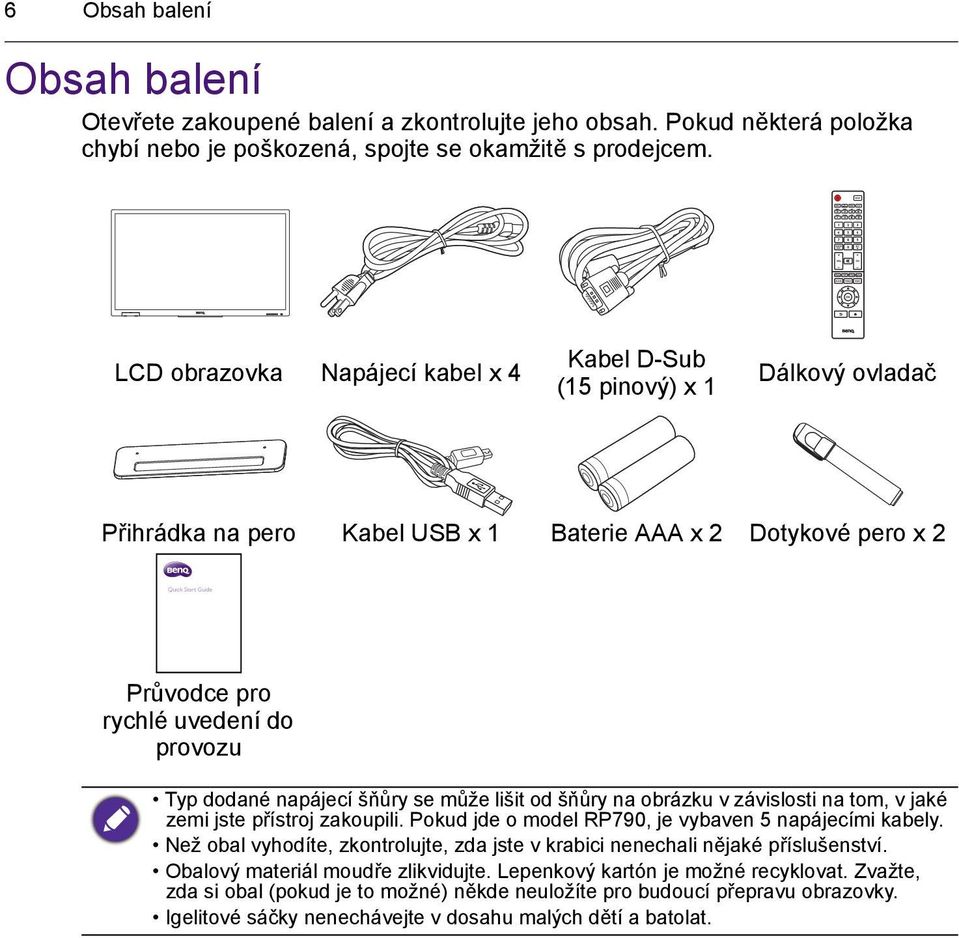

10 6 Obsah balení Obsah balení Otevřete zakoupené balení a zkontrolujte jeho obsah. Pokud některá položka chybí nebo je poškozená, spojte se okamžitě s prodejcem. LCD obrazovka Napájecí kabel x 4 Kabel D-Sub (15 pinový) x 1 Dálkový ovladač Přihrádka na pero Kabel USB x 1 Baterie AAA x 2 Dotykové pero x 2 Průvodce pro rychlé uvedení do provozu Typ dodané napájecí šňůry se může lišit od šňůry na obrázku v závislosti na tom, v jaké zemi jste přístroj zakoupili. Pokud jde o model RP790, je vybaven 5 napájecími kabely. Než obal vyhodíte, zkontrolujte, zda jste v krabici nenechali nějaké příslušenství. Obalový materiál moudře zlikvidujte. Lepenkový kartón je možné recyklovat. Zvažte, zda si obal (pokud je to možné) někde neuložíte pro budoucí přepravu obrazovky. Igelitové sáčky nenechávejte v dosahu malých dětí a batolat.

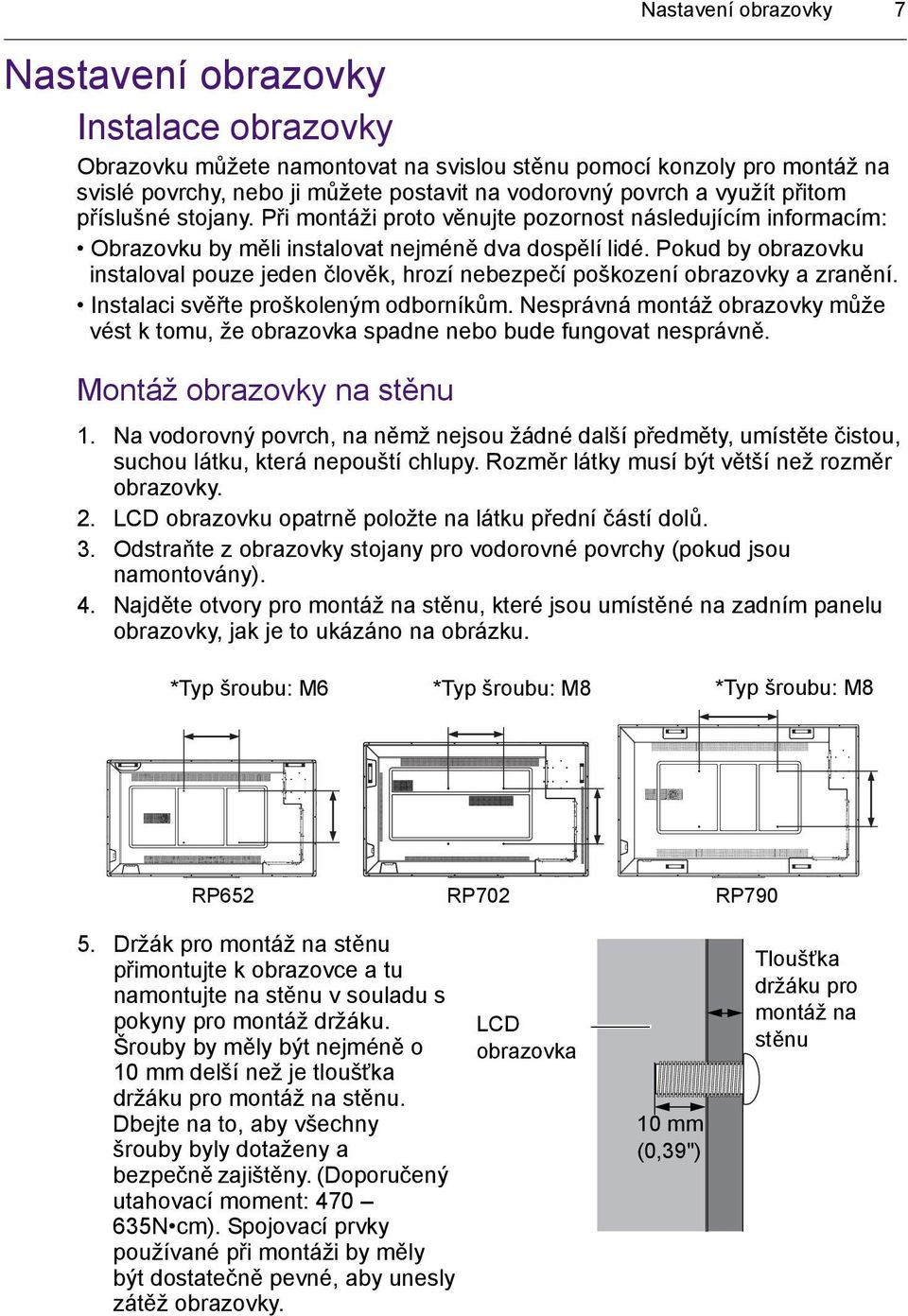

11 Nastavení obrazovky 7 Nastavení obrazovky Instalace obrazovky Obrazovku můžete namontovat na svislou stěnu pomocí konzoly pro montáž na svislé povrchy, nebo ji můžete postavit na vodorovný povrch a využít přitom příslušné stojany. Při montáži proto věnujte pozornost následujícím informacím: Obrazovku by měli instalovat nejméně dva dospělí lidé. Pokud by obrazovku instaloval pouze jeden člověk, hrozí nebezpečí poškození obrazovky a zranění. Instalaci svěřte proškoleným odborníkům. Nesprávná montáž obrazovky může vést k tomu, že obrazovka spadne nebo bude fungovat nesprávně. Montáž obrazovky na stěnu 1. Na vodorovný povrch, na němž nejsou žádné další předměty, umístěte čistou, suchou látku, která nepouští chlupy. Rozměr látky musí být větší než rozměr obrazovky. 2. LCD obrazovku opatrně položte na látku přední částí dolů. 3. Odstraňte z obrazovky stojany pro vodorovné povrchy (pokud jsou namontovány). 4. Najděte otvory pro montáž na stěnu, které jsou umístěné na zadním panelu obrazovky, jak je to ukázáno na obrázku. *Typ šroubu: M6 *Typ šroubu: M8 *Typ šroubu: M8 RP652 RP702 RP Držák pro montáž na stěnu přimontujte k obrazovce a tu namontujte na stěnu v souladu s pokyny pro montáž držáku. Šrouby by měly být nejméně o 10 mm delší než je tloušťka držáku pro montáž na stěnu. Dbejte na to, aby všechny šrouby byly dotaženy a bezpečně zajištěny. (Doporučený utahovací moment: N cm). Spojovací prvky používané při montáži by měly být dostatečně pevné, aby unesly zátěž obrazovky. LCD obrazovka 10 mm (0,39") Tloušťka držáku pro montáž na stěnu

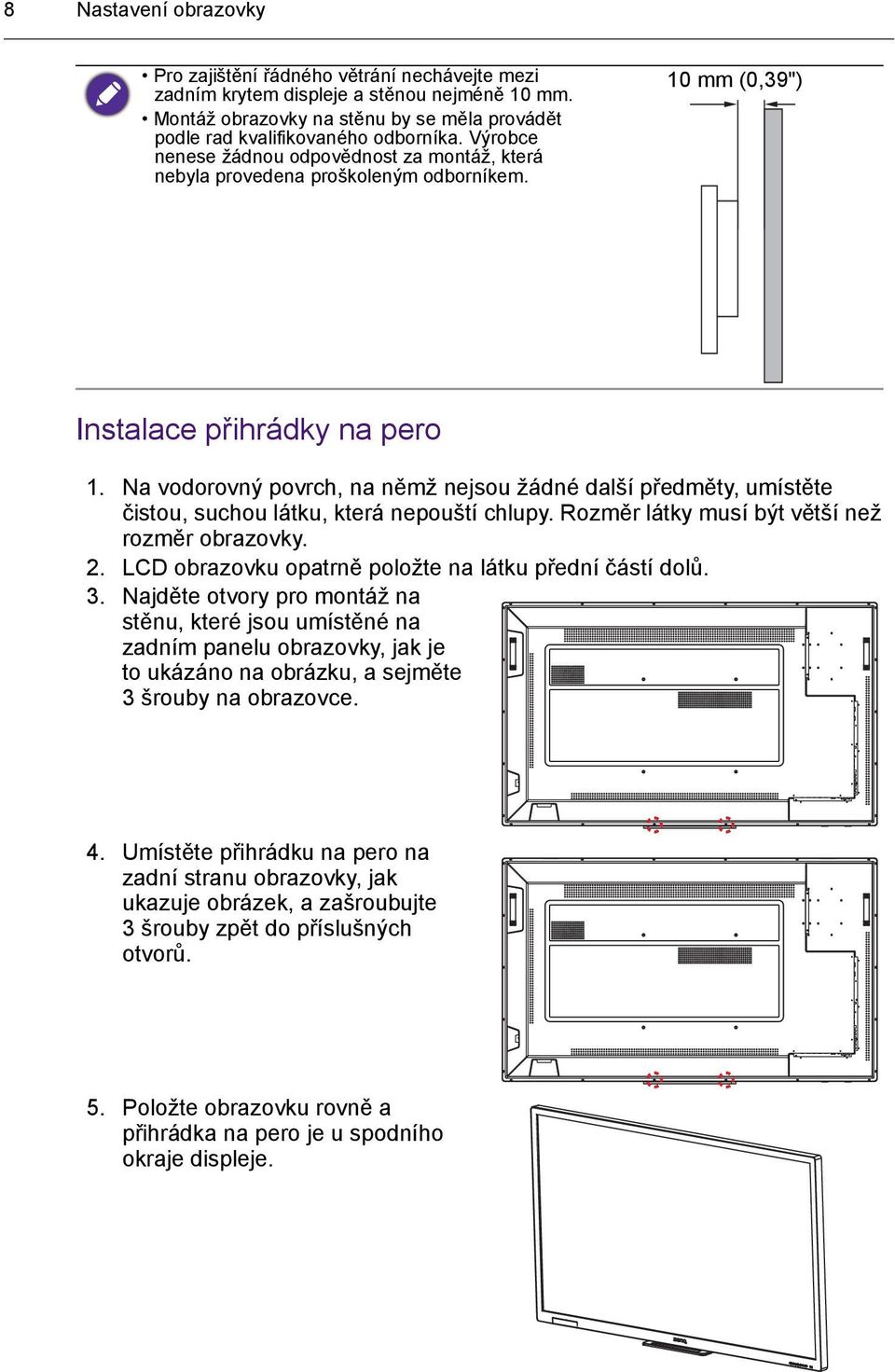

12 8 Nastavení obrazovky Pro zajištění řádného větrání nechávejte mezi zadním krytem displeje a stěnou nejméně 10 mm. Montáž obrazovky na stěnu by se měla provádět podle rad kvalifikovaného odborníka. Výrobce nenese žádnou odpovědnost za montáž, která nebyla provedena proškoleným odborníkem. 10 mm (0,39") Instalace přihrádky na pero 1. Na vodorovný povrch, na němž nejsou žádné další předměty, umístěte čistou, suchou látku, která nepouští chlupy. Rozměr látky musí být větší než rozměr obrazovky. 2. LCD obrazovku opatrně položte na látku přední částí dolů. 3. Najděte otvory pro montáž na stěnu, které jsou umístěné na zadním panelu obrazovky, jak je to ukázáno na obrázku, a sejměte 3 šrouby na obrazovce. 4. Umístěte přihrádku na pero na zadní stranu obrazovky, jak ukazuje obrázek, a zašroubujte 3šrouby zpět do příslušných otvorů. 5. Položte obrazovku rovně a přihrádka na pero je u spodního okraje displeje.

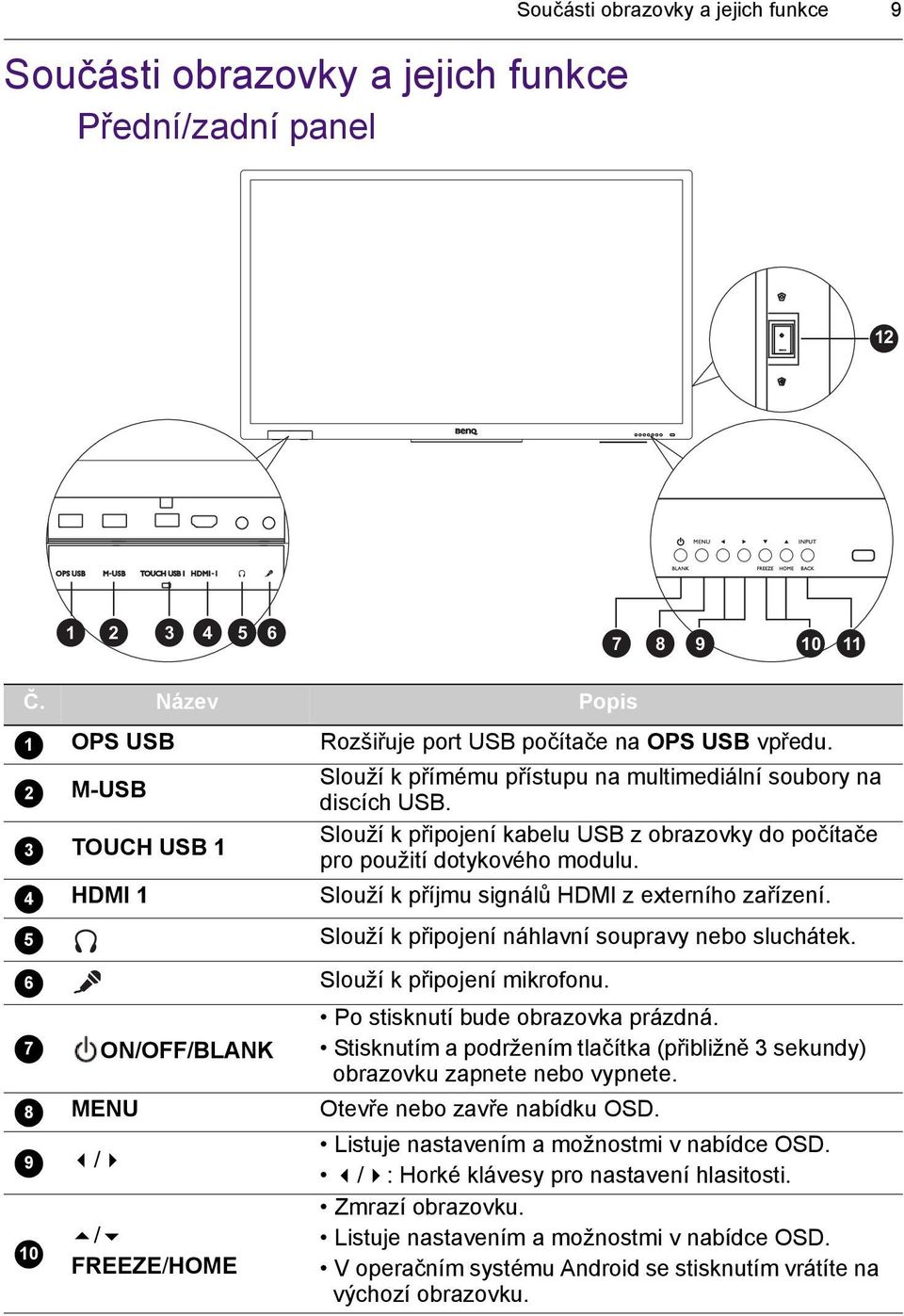

13 Součásti obrazovky a jejich funkce Přední/zadní panel Součásti obrazovky a jejich funkce Č. Název Popis OPS USB M-USB TOUCH USB 1 HDMI 1 ON/OFF/BLANK MENU / / FREEZE/HOME Rozšiřuje port USB počítače na OPS USB vpředu. Slouží k přímému přístupu na multimediální soubory na discích USB. Slouží k připojení kabelu USB z obrazovky do počítače pro použití dotykového modulu. Slouží k příjmu signálů HDMI z externího zařízení. Slouží k připojení náhlavní soupravy nebo sluchátek. Slouží k připojení mikrofonu. Po stisknutí bude obrazovka prázdná. Stisknutím a podržením tlačítka (přibližně 3 sekundy) obrazovku zapnete nebo vypnete. Otevře nebo zavře nabídku OSD. Listuje nastavením a možnostmi v nabídce OSD. / : Horké klávesy pro nastavení hlasitosti. Zmrazí obrazovku. Listuje nastavením a možnostmi v nabídce OSD. V operačním systému Android se stisknutím vrátíte na výchozí obrazovku.

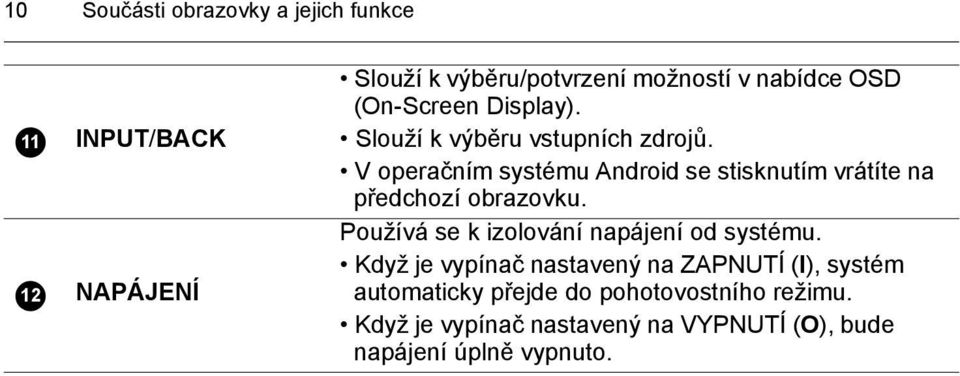

14 10 Součásti obrazovky a jejich funkce INPUT/BACK NAPÁJENÍ Slouží k výběru/potvrzení možností v nabídce OSD (On-Screen Display). Slouží k výběru vstupních zdrojů. V operačním systému Android se stisknutím vrátíte na předchozí obrazovku. Používá se k izolování napájení od systému. Když je vypínač nastavený na ZAPNUTÍ (I), systém automaticky přejde do pohotovostního režimu. Když je vypínač nastavený na VYPNUTÍ (O), bude napájení úplně vypnuto.

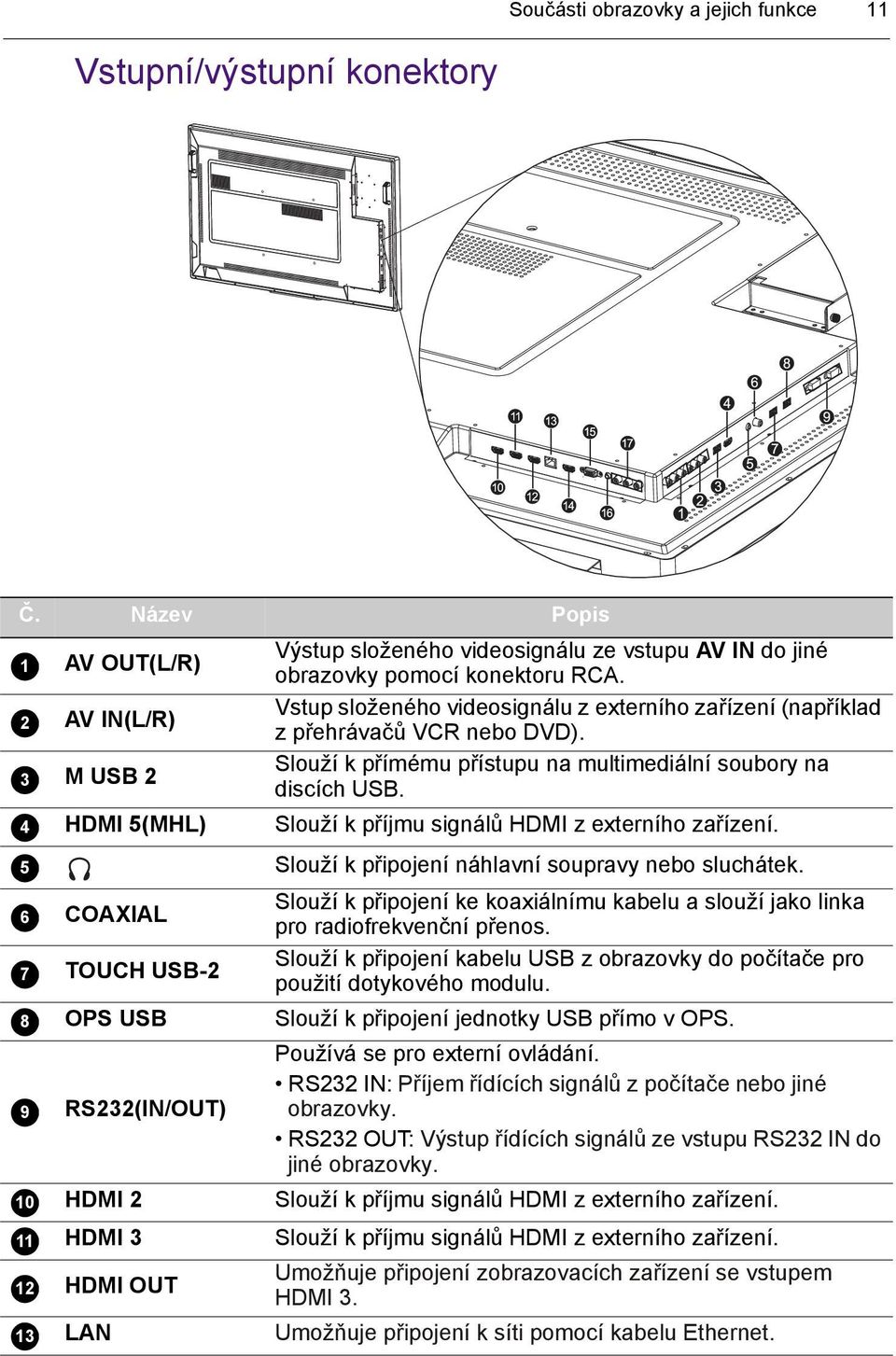

15 Součásti obrazovky a jejich funkce 11 Vstupní/výstupní konektory Č. Název Popis AV OUT(L/R) AV IN(L/R) M USB 2 HDMI 5(MHL) COAXIAL TOUCH USB-2 OPS USB RS232(IN/OUT) HDMI 2 HDMI 3 HDMI OUT LAN Výstup složeného videosignálu ze vstupu AV IN do jiné obrazovky pomocí konektoru RCA. Vstup složeného videosignálu z externího zařízení (například z přehrávačů VCR nebo DVD). Slouží k přímému přístupu na multimediální soubory na discích USB. Slouží k příjmu signálů HDMI z externího zařízení. Slouží k připojení náhlavní soupravy nebo sluchátek. Slouží k připojení ke koaxiálnímu kabelu a slouží jako linka pro radiofrekvenční přenos. Slouží k připojení kabelu USB z obrazovky do počítače pro použití dotykového modulu. Slouží k připojení jednotky USB přímo v OPS. Používá se pro externí ovládání. RS232 IN: Příjem řídících signálů z počítače nebo jiné obrazovky. RS232 OUT: Výstup řídících signálů ze vstupu RS232 IN do jiné obrazovky. Slouží k příjmu signálů HDMI z externího zařízení. Slouží k příjmu signálů HDMI z externího zařízení. Umožňuje připojení zobrazovacích zařízení se vstupem HDMI 3. Umožňuje připojení k síti pomocí kabelu Ethernet.

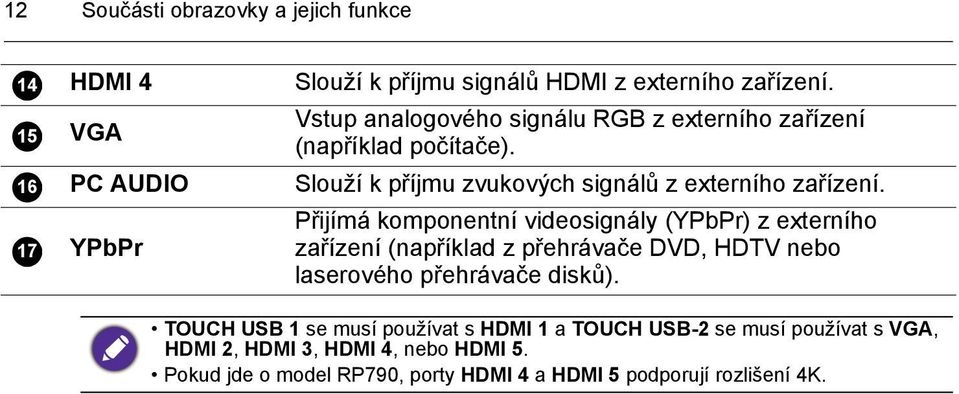

16 12 Součásti obrazovky a jejich funkce HDMI 4 VGA PC AUDIO YPbPr Slouží k příjmu signálů HDMI z externího zařízení. Vstup analogového signálu RGB z externího zařízení (například počítače). Slouží k příjmu zvukových signálů z externího zařízení. Přijímá komponentní videosignály (YPbPr) z externího zařízení (například z přehrávače DVD, HDTV nebo laserového přehrávače disků). TOUCH USB 1 se musí používat s HDMI 1 a TOUCH USB-2 se musí používat s VGA, HDMI 2, HDMI 3, HDMI 4, nebo HDMI 5. Pokud jde o model RP790, porty HDMI 4 a HDMI 5 podporují rozlišení 4K.

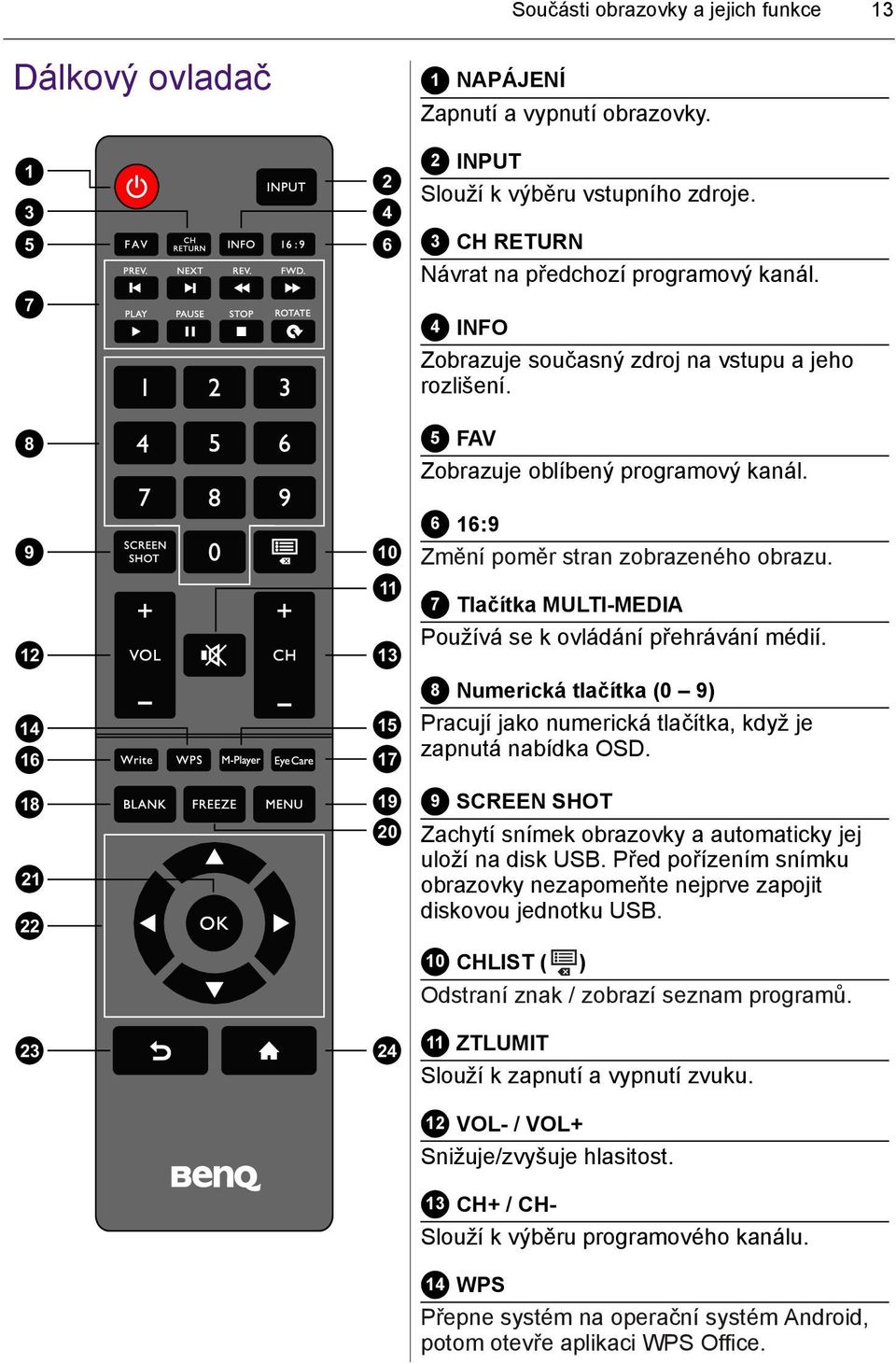

17 Součásti obrazovky a jejich funkce 13 Dálkový ovladač 1 NAPÁJENÍ Zapnutí a vypnutí obrazovky INPUT Slouží k výběru vstupního zdroje. 3 CH RETURN Návrat na předchozí programový kanál. 4 INFO Zobrazuje současný zdroj na vstupu a jeho rozlišení. 5 FAV Zobrazuje oblíbený programový kanál :9 Změní poměr stran zobrazeného obrazu. 7 Tlačítka MULTI-MEDIA Používá se k ovládání přehrávání médií. 8 Numerická tlačítka (0 9) Pracují jako numerická tlačítka, když je zapnutá nabídka OSD. 9 SCREEN SHOT Zachytí snímek obrazovky a automaticky jej uloží na disk USB. Před pořízením snímku obrazovky nezapomeňte nejprve zapojit diskovou jednotku USB. 10 CHLIST ( ) Odstraní znak / zobrazí seznam programů. 11 ZTLUMIT Slouží k zapnutí a vypnutí zvuku. 12 VOL- / VOL+ Snižuje/zvyšuje hlasitost. 13 CH+ / CH- Slouží k výběru programového kanálu. 14 WPS Přepne systém na operační systém Android, potom otevře aplikaci WPS Office.

18 14 Součásti obrazovky a jejich funkce M-Player Přepne systém na operační systém Android, potom otevře aplikaci Multimédia. 16 Write Přepne systém na operační systém Android, potom otevře aplikaci EZ Write Eye Care Nastaví režim zobrazení na Učebna. Viz Nabídka Obraz na strani BLANK Skryje obraz (obrazovka je prázdná), když je nabídka OSD vypnutá. Opětným stisknutím se vrátíte na normální zobrazení MENU Otevře nebo zavře nabídku OSD. 20 FREEZE Zmrazí obraz, když je nabídka OSD vypnutá. 21 OK Potvrdí volbu nebo uloží změny. 22 Kurzorové klávesy ( / / / ) Listuje nastavením a možnostmi v nabídce OSD, když je nabídka OSD zapnutá. 23 Tlačítko Zpět ( ) Návrat na předchozí stránku (v systému Android). 24 Tlačítko Domů ( ) Návrat na výchozí obrazovku (v systému Android).

19 Používání dálkového ovladače Vložení baterií dodálkového ovladače Součásti obrazovky a jejich funkce Otevřete kryt baterií dálkového ovladače. 2. Dodané baterie vložte do ovladače a dbejte na to, aby kladný a záporný pól baterie odpovídal znaménkům (+) a (-) v pouzdře na baterie. Dodané baterie jsou poskytnuty pro jednodušší použití, abyste obrazovku mohli hned používat. Měli byste je co nejdřív vyměnit. 3. Opět uzavřete kryt prostoru na baterie. Tipy pro použití dálkového ovladače Když mačkáte tlačítka, namiřte horní přední část dálkového ovladače přímo na okénko snímače dálkového ovládání. Chraňte dálkový ovladač před mokrem ani jej neumísťujte do vlhkého prostředí (například v koupelnách). Pokud je okénko snímače dálkového ovládání na obrazovce pod přímým slunečním zářením nebo silným světlem, dálkový ovladač nemusí fungovat správně. V takovém případě změňte zdroj světla, upravte úhel obrazovky nebo používejte dálkový ovladač ze vzdálenosti blíže okénku snímače dálkového ovládání

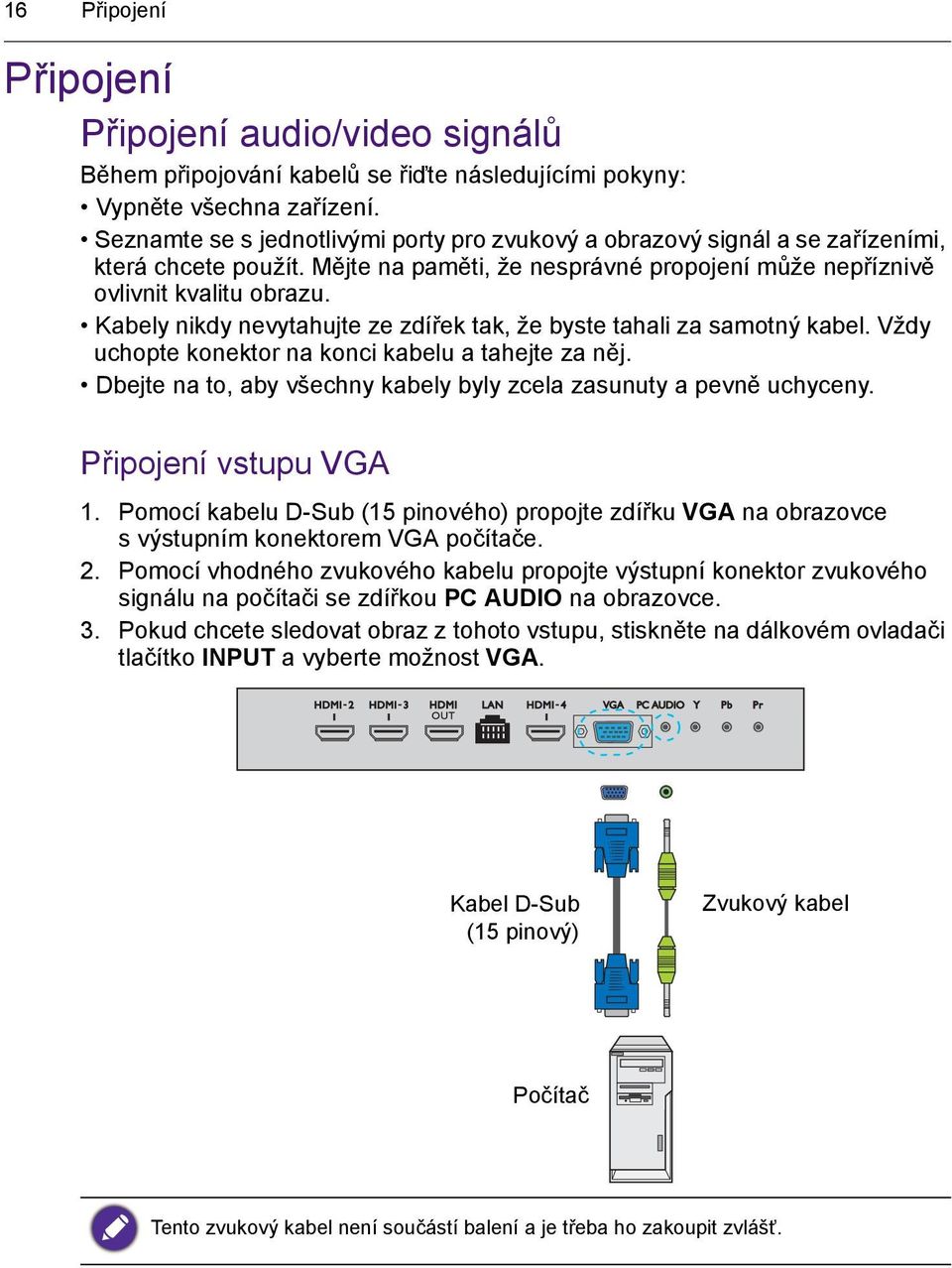

20 16 Připojení Připojení Připojení audio/video signálů Během připojování kabelů se řiďte následujícími pokyny: Vypněte všechna zařízení. Seznamte se s jednotlivými porty pro zvukový a obrazový signál a se zařízeními, která chcete použít. Mějte na paměti, že nesprávné propojení může nepříznivě ovlivnit kvalitu obrazu. Kabely nikdy nevytahujte ze zdířek tak, že byste tahali za samotný kabel. Vždy uchopte konektor na konci kabelu a tahejte za něj. Dbejte na to, aby všechny kabely byly zcela zasunuty a pevně uchyceny. Připojení vstupu VGA 1. Pomocí kabelu D-Sub (15 pinového) propojte zdířku VGA na obrazovce s výstupním konektorem VGA počítače. 2. Pomocí vhodného zvukového kabelu propojte výstupní konektor zvukového signálu na počítači se zdířkou PC AUDIO na obrazovce. 3. Pokud chcete sledovat obraz z tohoto vstupu, stiskněte na dálkovém ovladači tlačítko INPUT a vyberte možnost VGA. Kabel D-Sub (15 pinový) Zvukový kabel Počítač Tento zvukový kabel není součástí balení a je třeba ho zakoupit zvlášť.

21 Připojení 17 Připojení digitálního vstupu 1. Zapojte výstupní konektor HDMI počítače nebo audio/video zařízení (například přehrávače VCR nebo DVD) do vstupního konektoru HDMI 3 na obrazovce pomocí kabelu HDMI. 2. Pokud chcete sledovat obraz videa z tohoto vstupu, stiskněte na dálkovém ovladači tlačítko INPUT a vyberte možnost HDMI 3. Kabel HDMI Počítač Tyto kabely nejsou součástí balení a je třeba je zakoupit zvlášť.

22 18 Připojení Připojení komponentního video vstupu YPbPr 1. Pomocí komponentního videokabelu propojte konektory YPbPr na obrazovce s výstupními komponentními konektory audio/video zařízení (například přehrávače VCR nebo DVD). 2. Pomocí vhodného zvukového kabelu propojte výstupní konektory přehrávače DVD s konektory AV OUT(L/R) na obrazovce. 3. Pokud chcete sledovat obraz videa z tohoto vstupu, stiskněte na dálkovém ovladači tlačítko INPUT a vyberte možnost YPbPr. Komponent Videokabel Zvuk kabel Přehrávač DVD / VCR Tyto kabely nejsou součástí balení a je třeba je zakoupit zvlášť.

23 Připojení 19 Propojení vstupů AV a S-Video 1. Pomocí vhodného videokabelu propojte konektor AV IN(L/R) na obrazovce s výstupním konektorem audio/video zařízení (například přehrávače VCR). 2. Pomocí vhodného zvukového kabelu propojte výstupní konektory přehrávače VCR s konektory AV OUT(L/R) na obrazovce. 3. Pokud chcete sledovat obraz videa z tohoto vstupu, stiskněte na dálkovém ovladači tlačítko INPUT a vyberte možnost AV. Kabel AV Zvuk kabel Přehrávač DVD / VCR Tyto kabely nejsou součástí balení a je třeba je zakoupit zvlášť.

24 20 Připojení Připojení multimediálních vstupů Pro zobrazení multimediálních souborů na jednotce USB Flash: 1. Zapojte jednotku USB Flash do portu M-USB. 2. Na displeji se zobrazí dialogové okno. Výběrem možnosti OK se dostanete do multimediálního režimu. Jednotka USB Flash Tyto kabely nejsou součástí balení a je třeba je zakoupit zvlášť. Připojení dotykového modulu Zapojte konektor USB TYPE A FOR TOUCH (typ A) (TOUCH USB 1 nebo TOUCH USB-2) na obrazovce do portu USB počítače pomocí dodaného kabelu USB. Dotykový modul obrazovky podporuje funkce Plug-and-Play. Do počítače není nutné instalovat žádné další ovladače. Kabel USB Počítač Při spínání dotykového modulu neblokujte rám dotykové obrazovky (v místě, kde jsou snímače). Důrazně doporučujeme, abyste obrazovku připojili k počítači nebo notebooku přímo. Nepřipojujte k obrazovce žádné stínítko, protože by to způsobilo selhání dotykových operací. Pokud se vyskytne efekt duchu, zkuste odpojit a potom znovu zapojit všechny kabely USB. Pokud porucha obrazu přetrvává, použijte jiný kabel USB mezi typem A a A. TOUCH USB 1 se musí používat s HDMI 1 a TOUCH USB-2 se musí používat s VGA, HDMI 2, HDMI 3, HDMI 4, nebo HDMI 5.

25 Připojení 21 Připojení k napájení Konec napájecí šňůry zasuňte do zdířky Napájení obrazovky a zástrčku šňůry zasuňte do vhodné zásuvky (pokud je zásuvka opatřena vypínačem, zapněte ho). Dodaná napájecí šňůra je vhodná pouze pro střídavé napětí v hodnotě V. Zobrazená napájecí šňůra a zásuvka se mohou lišit od šňůry a zásuvky, které jsou běžné ve vaší zemi. Používejte pouze takové napájecí šňůry, které jsou ve vaší zemi běžné. Nikdy nepoužívejte napájecí šňůru, která je poškozená nebo odřená, případně vyměňte typ její zástrčky za jiný. Při používání prodlužovacích šňůr nebo rozdvojek berte v úvahu celkové výkonové zatížení. Uvnitř obrazovky se nenacházejí žádné prvky, které by mohl uživatel upravit. Nikdy neuvolňujte a nesnímejte žádné kryty. Uvnitř obrazovky je nebezpečné napětí. Pokud chcete obrazovku někam přemístit, vypněte ji a vytáhněte z ní napájecí šňůru.

26 22 Používání dotykové obrazovky Používání dotykové obrazovky Pro ovládání operačního systému můžete používat optickou dotykovou obrazovku. Dotyková obrazovka nahrazuje základní funkce myši a podporuje funkce vícedotykového ovládání systému Windows 7/8*. V následující tabulce jsou uvedena gesta, která můžete na dotykové obrazovce používat. Ujistěte se, že jste obrazovku propojili s počítačem pomocí kabelu USB. *Vícedotykové funkce jsou k dispozici pouze v operačním systému Windows 8, Windows 7 ve verzích Home Premium, Professional, Enterprise a Ultimate. U operačních systémů Windows XP, Windows Vista a Windows 7 verze Starter a Home Basic vícedotykové funkce nejsou k dispozici. Windows je registrované ochranná známka společnosti Microsoft Corporation ve Spojených státech a dalších zemích. Funkce OS Gesta Pro Windows XP, Windows Vista a Windows 7 Klepněte jednou na obrazovku. Kliknutí Klepněte na obrazovku dvakrát. Dvojité kliknutí Kliknutí pravým tlačítkem 1. Stiskněte cíl. 2. Podržte prst v poloze a počkejte, až se objeví modré kolečko. 3. Uvolněte prst. Posuňte prst doleva nebo doprava. Přesunutí

27 Používání dotykové obrazovky 23 Funkce OS Gesta Pro Windows Vista a Windows 7 Posuňte prst doleva nebo doprava. Výběr Posunout nahoru / Posunout dolů / Zpět / Dopředu Rychle přesuňte prst (rychlý pohyb) do požadované polohy. Vícedotykové funkce Pro Windows 7 verze Home Premium, Professional, Enterprise a Ultimate 1. Stiskněte cíl. 2. Ťukněte do obrazovky druhým prstem. 3. Uvolněte druhý prst. Kliknutí pravým tlačítkem Přesuňte jeden nebo dva prsty nahoru nebo dolů. Rolování nebo or Dva prsty od sebe roztáhněte nebo je posuňte k sobě. Zoom

28 24 Používání dotykové obrazovky Funkce OS Gesta Pohybujte prsty v opačných směrech. Jedním prstem otáčejte kolem druhého. Podporováno konkrétními aplikacemi Klepněte dvěma prsty současně. Cíl by měl být uprostřed mezi prsty. Podporováno konkrétními aplikacemi Pro Windows XP, Windows Vista a Windows 7 Stiskněte a podržte 4 vteřiny. Aktivace z režimu spánku Windows (S3) Gesto Pro Windows 8 Popis Stiskněte a podržte pro zjištění Tato dotyková interakce způsobí zobrazení podrobných informací nebo vzdělávacích vizuálů (například text s popiskem nebo kontextová nabídka) bez nutnosti provést akci. Nic takto zobrazeného by neměli uživatelům bránit v posouvání, pokud začnou posunovat prst po obrazovce. Klepněte pro primární akci Klepnutím na prvek se vyvolá jeho primární akce, například spuštění aplikace nebo provedení příkazu.

29 Používání dotykové obrazovky 25 Gesto Popis Posuňte pro provedení posunu Posunutí prstu se používá převážně pro interakce posunu, ale lze je používat také pro přesunování, kreslení nebo psaní. Posunutí prstu lze také použít pro zacílení malých, silně naplněných prvků pomocí procházení (posunutí prstu na související předměty, jako jsou přepínače). Potáhněte prst pro výběr, příkaz a přesun Potažení prstu na krátkou vzdálenost kolmo ke směru posunování provede výběr objektů v seznamu nebo mřížce (ovládací prvky ListView a GridLayout). Zobrazte panel aplikací s příslušnými příkazy, když jsou vybrány předměty. Stažení a roztažení pro přiblížení a oddálení I když se gesta stažení a roztažení běžně používají pro změnu velikosti, umožňují také přeskakování na začátek, konec nebo kamkoli v obsahu pomocí funkce sémantický zoom. Ovládací prvek sémantický zoom umožňuje oddálený náhled pro zobrazení skupiny položek a rychlé způsoby, jak se do nich ponořit zpět. Otáčením prstů proveďte otočení Otáčení dvou nebo více prstů provede otočení předmětu.

30 26 Používání dotykové obrazovky Důležité pokyny k používání dotykové obrazovky Pokud dotyková obrazovka nepracuje, jak má, vyčistěte rám. Před čištěním obrazovku vypněte a vytáhněte ze zásuvky. Pravidelně z obrazovky a infračerveného plastového filtru odstraňujte prach či nečistoty. K vyčištění infračerveného plastového filtru doporučujeme používat malé množství alkoholu. Při utírání obrazovky nikdy nepoužívejte brusné materiály, aby se obrazovka nepoškodila. Pro čištění dotykové obrazovky používejte neutrální čisticí prostředek. Nepoužívejte čisticí prostředky s narušující látkou, jako je amylacetát nebo čpavek. Navlhčete čistou, suchou látku, která nepouští chlupy, neutrálním čisticím prostředkem a potom dotykovou obrazovku vyčistěte. Nestříkejte čisticí prostředek přímo na povrch obrazovky ani na její pouzdro. U dotykové obrazovky by mohlo dojít ke zkratu. Chraňte obrazovku před přímým slunečním světlem nebo umělým osvětlením.

31 Základní funkce 27 Základní funkce Zapnutí a vypnutí obrazovky Před zapnutím obrazovky se ujistěte, že je vypínač napájení ZAPNUTÝ (I). Systém přejde do pohotovostního režimu. Obrazovku můžete zapnout stisknutím tlačítka Napájení na ovládacím panelu nebo na dálkovém ovladači. Obrazovku můžete vypnout stisknutím tlačítka Napájení na ovládacím panelu nebo na dálkovém ovladači. Systém automaticky přejde do pohotovostního režimu. Přijímač IR Tlačítko Napájení Při pohotovostním režimu obrazovka i nadále spotřebovává energii. Chcete-li obrazovku zcela odpojit od zdroje napětí, nastavte vypínač napájení do polohy VYPNUTO (O) a potom vytáhněte napájecí šňůru ze zásuvky. Počáteční instalace Po zapojení do zásuvky můžete obrazovku zapnout. Po prvním zapnutí obrazovky budete provedeni řadou obrazovek pro nastavení. Postupujte podle pokynů na obrazovce nebo podle kroků níže, abyste obrazovku uvedli do provozu a dokončili počáteční nastavení. 1. Zapněte obrazovku. Počkejte na zařízení s obrazovkou BenQ. Tato operace může chvíli trvat. 2. Začněte tak, že klepnete na tlačítko Další na obrazovce. Podle pokynů na obrazovce nastavte jazyk, datum a čas a síť. Nebo některé kroky můžete přeskočit a provést nastavení později.

32 28 Základní funkce Přepínání vstupních signálů Vstupní signál vyberete tak, že na dálkovém ovladači nebo ovládacím panelu stiskněte tlačítko INPUT. Vstupní zdroj VGA AV YPbPr OPS HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 ANDROID Vstupní zdroj VGA AV YPbPr OPS HDMI -1 HDMI -2 HDMI -3 HDMI -4(4K) HDMI -5(4K) ANDROID RP652 a RP702 RP790 Stahování softwaru Společnost BenQ může pravidelně vydávat aktualizace softwaru, které mohou obsahovat dodatečné funkce nebo aplikace spojené s vaší obrazovkou. Pokud chcete zjistit, zda je pro vaše zařízení k dispozici aktualizace softwaru nebo chcete získat licenční klíč k softwaru, navštivte stránku Potom zadejte sériové číslo (nachází se na nálepce přilepené na zadní straně obrazovky) a kliknutím na OK přejděte na stránku Stahování softwaru.

33 Základní funkce 29 Nastavení internetového připojení Aby bylo možné stáhnout aktualizace nebo hledat na internetu, musí být obrazovka připojena k síti. Pro nalezení adresy MAC v operačním systému Android přejděte na položky Nastavení > Síť > Stav. Pevné připojení 1. Zapojte jeden konec kabelu Ethernet do portu LAN na obrazovce. 2. Druhý konec kabelu Ethernet zapojte do portu LAN na směrovači. 3. Na dálkovém ovladači stiskněte tlačítko INPUT a zvolte položku ANDROID. 4. Na výchozí obrazovce vyberte možnost Centrum aplikací ( ) > Nastavení ( ) > Síť. 5. V nabídce Síť vyberte možnost Kabelový. 6. Pro konfiguraci nastavení sítě v nabídce Kabelový nastavte položku Otevřít Ethernet na Zapnuto. Potom proveďte následující: - Pokud nastavení směrovače umožňuje automatické získávání adresy IP, vyberte možnost Automatické získávání IP adresy a stiskněte tlačítko OK. Obrazovka získá adresu IP automaticky. - Jinak postupujte následovně pro ruční konfiguraci sítě: a. Vyberte IPv6 a stiskněte tlačítko OK pro povolení/zakázání IPv6. b. Vyberte IP adresa a přidělte zařízení platnou adresu IP. c. Vyberte Maska podsítě a přidělte zařízení masku podsítě adresy IP. d. Vyberte Výchozí brána a přidělte zařízení platnou bránu. e. Vyberte První DNS a Druhá DNS a potom přidělte zařízení platnou adresu serveru DNS. f. Vyberte uložit a stiskněte tlačítko OK. Na obrazovce se zobrazí zpráva o úspěchu. Bezdrátové připojení Tato obrazovka podporuje pouze hardwarový klíč BenQ WDRT8192 WiFi. Pokud potřebujete více informací o konfiguraci bezdrátového připojení, obraťte se na místního prodejce.

34 30 Základní funkce Aktualizace softwaru Pokud je k dispozici nová verze softwaru, systém aktualizaci automaticky zjistí a vyzve vás k jejímu stažení při každém zapnutí obrazovky. Systémová aktualizace Nalezena nová bitová kopie pro upgrade! Chcete aktualizovat? Verze balíčku upgradu:1.0.3, velikost:193m Ne Ano Pokud chcete software aktualizovat, vyberte možnost Ano a stiskněte tlačítko OK na dálkovém ovladači. Nebo můžete tento krok přeskočit a aktualizovat software později. Proces aktualizace softwaru může nějakou dobu trvat. Během procesu aktualizace zařízení nevypínejte ani neodpojujte internetové připojení. Jakékoli přerušení během aktualizace softwaru může obrazovku trvale poškodit. Obnovení výchozích nastavení Pokud se setkáte s problémy s obrazovkou, můžete obnovit všechny parametry na tovární výchozí nastavení. Před obnovením nastavení z výroby nezapomeňte zálohovat svá důležitá data a soubory. K obnovení nastavení obrazovky lze použít dvě metody. Pomocí nabídky OSD 1. Pro otevření nabídky OSD stiskněte tlačítko MENU. 2. Stiskněte tlačítko nebo pro výběr možnosti Nastavení a stiskněte tlačítko OK. 3. V nabídce Nastavení stiskněte tlačítko nebo pro výběr možnosti Obnovit výchozí. 4. Na obrazovce se zobrazí potvrzení, pro obnovení nastavení obrazovky vyberte možnost Ano. Pomocí operačního systému Android 1. Na dálkovém ovladači stiskněte tlačítko INPUT a zvolte položku ANDROID. 2. Na výchozí obrazovce vyberte možnost Centrum aplikací ( ) > Nastavení ( ) > Zálohovat/aktualizovat. 3. V nabídce Zálohovat/aktualizovat vyberte možnost Obnovit výchozí nastavení z výroby. 4. Na obrazovce se zobrazí potvrzení, pro obnovení nastavení obrazovky vyberte možnost Ano.

35 Základní funkce 31 Nastavení úrovně hlasitosti Pro nastavení hlasitosti stiskněte tlačítko nebo na ovládacím panelu nebo VOL- / VOL+ na dálkovém ovladači.

36 32 Nabídka OSD (On-Screen Display) Nabídka OSD (On-Screen Display) Přehled nabídky OSD Název nabídky Možnosti/funkce Viz stranu Obraz Zvuk Nastavení Režim obrazu Kontrast Jas Odstín Ostrost Sytost Teplota barev Režim přiblížení Odstranění šumu obrazu Režim obrazu počítače Zvukový režim Nízký zvuk Vysoký zvuk Vyvážení Surround Koaxiální výstup Čas nabídky Obnovit výchozí Některé možnosti jsou dostupné jen při volbě určitého zdroje vstupního signálu.

37 Nabídka OSD (On-Screen Display) 33 Funkce nabídky OSD Používání tlačítek na ovládacím panelu 1. Pro otevření nabídky OSD stiskněte tlačítko MENU. Používání dálkového ovladače 1. Pro otevření nabídky OSD stiskněte tlačítko MENU. 2. Stisknutím tlačítka nebo zvolíte požadovanou položku. 2. Stisknutím tlačítka nebo zvolíte požadovanou položku. 3. Potvrzení výběru proveďte tlačítkem INPUT/BACK. 3. Potvrzení výběru proveďte tlačítkem OK. 4. Stisknutím tlačítka nebo zvolíte určitou funkci a stisknutím tlačítka nebo upravíte nastavení. Stisknutím tlačítka INPUT/BACK uložíte změny. 4. Stisknutím tlačítka a zvolíte určitou funkci a stisknutím tlačítka nebo upravíte nastavení. Potvrzení změn proveďte tlačítkem OK.

38 34 Nabídka OSD (On-Screen Display) Nabídka Obraz Snímky obrazovky a ikony v tomto dokumentu mají pouze informativní charakter. Skutečná podoba se může lišit. Obraz Režim obrazu Kontrast Jas Odstín Ostrost Sytost Teplota barev Režim přiblížení Učebna Teplá Plný Přesunout Přepnout Nabídka:Ukončit OK/Zdroj:Vybrat Název Režim obrazu Kontrast Jas Odstín Ostrost Sytost Teplota barev Režim přiblížení Popis Nastaví režim zobrazení. Dostupné režimy jsou Standardní, Uživatel, Jasný a Učebna. Vlastnosti jako Kontrast, Jas, Odstín, Ostrost a Sytost lze upravit, pokud je režim nastaven na Uživatel. Pokud je režim nastaven na Učebna, bude aktivována slabé modré světlo. Upraví rozdíl mezi tmavými a světlými body. Upraví rovnováhu mezi světlými a tmavými odstíny. Nastaví stupeň toho, jak vnímáme barvy. Upraví zřetelnost a viditelnost okraj předměty v obrazu. Nastaví stupeň čistoty barev. Nastavuje teplotu barev. Dostupné možnosti jsou Standardní, Teplá a Studená. Nastaví poměr stran zobrazeného obrazu. Podporovaný poměr stran se liší v závislosti na vstupním zdroji: HDMI: Režim počítače, Plný, 4:3, Film a Titulky. VGA: Plný a 4:3.

39 Nabídka OSD (On-Screen Display) 35 Odstranění šumu obrazu Režim obrazu počítače Omezuje šum elektrického obrazu, který je způsoben různými přehrávači médií. Dostupné možnosti jsou Střední, Vysoký, Vypnuto a Nízký. Upravuje nastavení zobrazení počítače. Nastaví režim obrazu počítače na Automaticky naladit pro automatickou synchronizaci zobrazení nebo pro ruční vyladění Hodiny, Fáze, Vodorovná poloha a Svislá poloha.

40 36 Nabídka OSD (On-Screen Display) Nabídka Zvuk Snímky obrazovky a ikony v tomto dokumentu mají pouze informativní charakter. Skutečná podoba se může lišit. Zvuk Zvukový režim Nízký zvuk Vysoký zvuk Vyvážení Surround Koaxiální výstup Standardní Vypnuto PCM Přesunout Přepnout Nabídka:Ukončit OK/Zdroj:Vybrat Název Zvukový režim Popis Slouží k výběru přednastaveného zvukového režimu. Dostupné režimy jsou Standardní, Hudba, Film a Uživatel. Vlastnosti jako Nízký zvuk a Vysoký zvuk lze upravit, pokud je režim nastaven na Uživatel. Slouží k upravení hloubek. Nízký zvuk Vysoký zvuk Slouží k upravení výšek. Vyvážení Slouží k upravení vyvážení mezi levým a pravým reproduktorem. Surround Slouží k zapnutí nebo vypnutí funkce prostorového zvuku. Koaxiální Slouží k nastavení typu digitálního výstupu do externího zvukového výstup systému. Dostupné možnosti jsou PCM nebo RAW.

41 Nabídka OSD (On-Screen Display) 37 Nabídka Nastavení Snímky obrazovky a ikony v tomto dokumentu mají pouze informativní charakter. Skutečná podoba se může lišit. Nastavení Čas nabídky 15 s Obnovit výchozí Přesunout Přepnout Nabídka:Ukončit OK/Zdroj:Vybrat Název Čas nabídky Obnovit výchozí Popis Upraví dobu zobrazení nabídky OSD. Dostupné možnosti jsou 5 s, 10 s, 15 s, 20 s, 30 s nebo Vždy. Obnoví všechny parametry na tovární výchozí nastavení.

42 38 Práce s operačním systémem Android Práce s operačním systémem Android Pokud chcete přepnout na operační systém Android, postupujte následujícím způsobem: 1. Na dálkovém ovladači/ovládacím panelu stiskněte tlačítko INPUT zvolte položku ANDROID. Zobrazí se úvodní obrazovka. 2. Vyberte aplikaci, kterou chcete otevřít. Používání dotykového pera: Klepněte na ikonu požadované aplikace pro spuštění této aplikace. Používání dálkového ovladače: Stiskněte tlačítko nebo pro výběr požadované aplikace a stiskněte tlačítko OK pro spuštění aplikace. Výběrem možnosti Centrum aplikací ( ) získáte přístup ke všem aplikacím. Pro návrat na úvodní obrazovku klepněte na ikonu na obrazovce nebo stiskněte tlačítko Domů ( ) na dálkovém ovladači. Vzhledem k tomu, že systém nepodporuje žádné aplikace třetích stran, uživateli se nemusí podařit otevřít aplikaci, ani když je instalace provedena úspěšně.

43 Práce s operačním systémem Android 39 O Centru aplikací Pro ovládání operačního systému Android používejte dotykové pero nebo tlačítka na dálkovém ovladači. Název aplikace/ikona Popis Prohlížeč ( ) Přístup na webové stránky. Více informací najdete v části Prohlížeč na strani 41. Slouží ke správě souborů uložených ve vnitřní ES File Explorer ( ) paměti a připojených paměťových zařízeních. Více informací najdete v části ES File Explorer na strani 42. Slouží ke kreslení na obrazovku nebo psaní EZWrite 2.0 ( ) poznámek o souboru. Více informací najdete v části EZWrite 2.0 na strani 40. Multimédia ( ) Slouží k procházení multimediálních souborů uložených ve vnitřní paměti nebo připojených paměťových zařízeních. Více informací najdete v části Multimédia na strani 44. Nastavení ( ) Slouží ke konfiguraci nastavení sítě a zařízení. Více informací najdete v části Nastavení na strani 46. Umožňuje načítat a upravovat soubory ve formátu WPS Office ( ) systému Office jako *.doc, *.txt, *.xls a *.ppt. Více informací najdete v části WPS Office na strani 43. Galerie ( ) Slouží ke zobrazení obrázků uložených ve vnitřní paměti nebo připojených paměťových zařízeních. Hudba ( ) Slouží k přehrávání zvukových souborů uložených ve vnitřní paměti nebo připojených paměťových zařízeních. Výchozí ( ) Klepněte pro návrat na úvodní obrazovku.

44 40 Práce s operačním systémem Android EZWrite 2.0 Klepněte na položku pro spuštění EZWrite 2.0. Díky této aplikaci můžete používat anotační nástroje ke kreslení na obrazovku nebo úpravě dokumentu. Klepněte na ikonu na levém panelu pro aktivaci jeho funkce. Klepnutím a přidržením ikony získáte přístup k dalším možnostem. Funkce Popis Provozní režim ( ) Klepněte pro přepnutí na Centrum aplikací a otevření další aplikace (například WPS Office). Potom otevřete soubor a pomocí požadovaného anotačního nástroje dokument upravte. Klepněte, pokud chcete nakreslit volný tvar nebo Tužka ( ) křivku. Klepněte a přidržte ikonu po 3 sekundy pro nastavení barvy a tloušťky pera. Klepněte pro zvýraznění vybraného textu nebo Zvýrazňovač ( ) nakreslení průhledné čáry na obrazovce. Klepněte a přidržte ikonu po 3 sekundy pro nastavení barvy a tloušťky zvýrazňovače. Klepněte pro vymazání oblastí na obrázku. Mazání ( ) Klepněte a přidržte ikonu po 3 sekundy pro nastavení tloušťky mazání nebo vyberte All pro vymazání obrazovky. Pozadí ( ) Klepněte pro změnu barvy pozadí. Klepnutím uložíte soubor. Tato možnost je Uložit ( ) k dispozici, pouze když začnete soubor upravovat. Před uložením pracovního souboru nezapomeňte nejprve zapojit diskovou jednotku USB. Konec ( ) Klepnutím aplikaci ukončíte.

45 Prohlížeč Práce s operačním systémem Android 41 Klepněte na položku pro spuštění Prohlížeč. Pomocí této aplikace lze prohlížet webové stránky. Před spuštěním aplikace se ujistěte, že je vaše zobrazovací zařízení správně připojeno k lnternetu. Klepněte na ikonu na horním panelu pro aktivaci jeho funkce. Posunutím prstu na obrazovce budete procházet zobrazenou stránku. Funkce Popis Panel Adresa Zadáním adresy zobrazíte příslušnou webovou stránku. Nastavení ( ) Klepněte pro konfiguraci nastavení prohlížeče. Zpět ( ) Stisknutím se vrátíte na předchozí stránku. Další ( ) Klepnutím přejdete na další stránku. Aktualizovat ( ) Klepněte pro opětné načtení aktuální webové stránky. Oblíbená položka ( ) Klepněte pro uložení aktuální webové stránky do záložek. Hledat ( ) Klepněte pro vyhledávání na Internetu. Záložky ( ) Klepněte pro výběr záložek, historie nebo uložených oblíbených webových stránek, které chcete navštívit. Zavřít ( ) Klepněte pro zavření aktuální webové stránky.

46 42 Práce s operačním systémem Android ES File Explorer Klepněte na položku pro spuštění ES File Explorer. Díky této aplikaci můžete spravovat soubory a aplikace. Klepněte na kategorii na levém panelu a vyberte požadovanou složku, kterou chcete procházet. Klepněte na soubor ve složce, potom můžete tento soubor zobrazit nebo upravit podle dostupných možností. Funkce Popis Téma ( ) Klepněte pro změnu motivu. Nastavení ( ) Klepnutím lze otevřít další pokročilé možnosti. Nový ( ) Klepněte pro vytvoření nové složky. Vyhledávání ( ) Klepněte pro vyhledání souborů ve vnitřní paměti nebo v externím zařízení. Obnovit ( ) Klepněte pro opětné načtení aktuální stránky. Zobrazení ( ) Klepněte pro přepnutí mezi zobrazením seznamu nebo zobrazením ikon. Okna ( ) Klepněte pro přepnutí mezi otevřenými okny. Odejít ( ) Klepněte pro zavření aplikace.

47 WPS Office Práce s operačním systémem Android 43 Klepněte na položku pro spuštění WPS Office. Díky této aplikaci můžete otevřít prakticky jakýkoli formát souborů včetně PDF a dokumentů Microsoft Word, PowerPoint a Excel. Klepněte na ikonu na horním panelu pro přístup k jeho funkci. Funkce Otevřený Sdílet Spravovat Popis Klepněte pro vyhledání a otevření souboru. Klepněte pro sdílení vašich souborů pomocí u nebo jiné aplikace pro sdílení. Klepněte pro upravení nebo správu dokumentu. Podporované verze a formáty souborů Office Podporované verze Office: 97 / 2000 / XP / 2003 / 2007 / 2010 Podporované softwarové formáty Office: Software Office Word Excel PowerPoint Podporované formáty souborů doc / docx / rtf / txt xls / xlsx / csv ppt / pps / pot / pptx / ppsx / potx

48 44 Práce s operačním systémem Android Multimédia Klepněte na položku pro spuštění Multimédia. Pomocí této aplikace můžete procházet fotografie, skladby nebo videa uložená ve vnitřní paměti nebo připojených paměťových zařízeních. Klepnutím na vše zobrazíte všechny soubory. Klepnutím na obrázek zobrazíte fotografie. Chcete-li požadovanou fotografii zobrazit na celou obrazovku, klepněte na ni. Klepnutím na skladba zobrazíte zvukové soubory. Chcete-li skladbu či zvukový klip přehrát, klepněte na požadovaný zvukový soubor. Klepnutím na video zobrazíte videa. Chcete-li videoklip přehrát, klepněte na požadovaný videosoubor.

49 Podporované formáty souborů multimédií Video Formát Dekódování Zvuk Rozlišení Foto Zvuk Práce s operačním systémem Android 45 Frekvence snímků Mbit/s AVI XviD / MPEG2 / 1920x MPEG4 MJPEG 1280x MKV MPEG4 / RV9 1920x MPG MPEG1 / MPEG2 1920x VOB MPEG2 MP2 / 1920x MP4 MPEG4 MP3 / 1920x AAC / MOV MPEG4 1920x M4A / MJPEG PCM 1280x GP MPEG4 1920x FLV FLV 1920x TS AVS / MPEG2 1920x TRP MPEG2 1920x DAT MPEG1 1920x RM RV8 / RV9 / RV10 COOK 1920x Formát Dekódování Rozlišení Požadovaná velikost DRAM JPG / JPEG Základní 15360x8640 3,96 Postupný 1024x768 6 PNG Bez prokládání 9600x6400 3,66 Prokládání 1200x800 3,66 BMP bmp 9600x6400 3,66 Formát Dekódování Poznámka MP3 MP3 Při používání formátu AC3 je nutná AAC / M4A AAC licence

50 46 Práce s operačním systémem Android Nastavení Klepněte na položku pro spuštění Nastavení. Pomocí této aplikace můžete zobrazit a nakonfigurovat nastavení svého zařízení. Nastavení systému Správce aplikací Síť Language & input Datum a čas Zálohovat/aktualizovat Informace Klepněte na požadovanou možnost nabídky pro otevření podnabídky. Možnost nabídky Správce aplikací Síť Language & input Datum a čas Zálohovat/aktualizovat Informace Popis Provede výběr této možnost pro zobrazení celkového a dostupného prostoru v úložišti (ve vnitřní paměti nebo na diskové jednotce USB). Provede výběr této možnosti pro zobrazení stavu sítě nebo konfiguraci síťového připojení. Provede výběr této možnosti pro změnu jazyka systému nebo konfiguraci nastavení metody zadávání. Provede výběr této možnosti pro nastavení data a času. Provede výběr této možnosti pro aktualizaci softwaru, zobrazení základních informací o systému (tj. verze softwaru, systémový čas, adresa IP, adresa MAC a paměťové úložiště) nebo obnovení všech parametrů na tovární výchozí nastavení. Provede výběr této možnosti pro zobrazení názvu modelu a dalších informací o hardwaru/softwaru.

51 Informace o výrobku 47 Informace o výrobku Technické údaje Panel LCD Dotyk Sklo panelu Vstup Položka Technické údaje RP652 RP702 RP790 Podsvícení LED LED Edge LED Velikost panelu 65" 70" 79" Rozměr pixelu (mm) Nativní rozlišení (pixely) Jas (cd/m 2 ) (typický) 0,744 mm x 0,744 mm FHD 1920 x 1080 (pixelů) 0,802 mm x 0,802 mm FHD 1920 x 1080 (pixelů) 0,453 mm x 0,453 mm 3840 x 2160 (pixelů) Kontrast (typický) 4000:1 4000:1 1400:1 Doba odezvy (ms) (typický) 6,5 6 5 Bity panelu 8 bitů (16,7 M) 10 bitů (1,06 B) 10 bitů (1,06 B) Technologie IR dotyková Rozlišení x x x Kapacita 10 bodů Přesnost ±2 mm přes 90% dotykové plochy Dotykový výstup USB 2.0 (x 2) Operační systém Window XP, Window Vista, Win 7, Win 8, Mac OS x 10.6~10.10, Linux, Chrome OS Tvrzené sklo 4 mm Tloušťka AG80 Počítač Video Zvuk USB Ovládací prvek Televizní tuner Kompozitní video (konektory BNC), YPbPr (konektory RCA), HDMI 1.3 x 5 (MHL x 1) VGA (D-Sub 15 pinový) Kompozitní video (konektory BNC), YPbPr (konektory RCA), HDMI 1.3 x 5 (MHL x 1) Kompozitní video (konektory BNC), YPbPr (konektory RCA), HDMI 1.3 x 3, HDMI 1.4 x 2 (MHL x 1) L/R (konektory RCA), Line-in (3,5 mm konektor), Vstup mikrofonu (3,5 mm konektor) Typ A RS-232C (D-Sub 9 pinový) X

52 48 Informace o výrobku Výstup Zvuk Napájení Prostředí Mechanické vlastnosti Počítač Video Zvuk Ovládací prvek X AV / HDMI Line-out (3,5mm konektor), L/R (konektory RCA) RS-232C (D-Sub 9 pinový) Audio W (zes.) 10 W x 2 Interní reproduktor O Napětí V AC, 50/60 Hz Max. příkon 220 W 220 W 250 W Příkon v pohotovostním režimu 0,5 W Provozní teplota Provozní vlhkost Skladovací teplota Vlhkost v úložišti Orientace obrazovky Hmotnost (bez obalu / s obalem) Rozměry (Š x V x H) (mm) Rozměry rámu - H/D/L/P (mm) 0-40 o C 20% 80% RV bez kondenzace o C 10% 90% RV bez kondenzace Na šířku 65 kg/77 kg 77 kg/90 kg 91 kg/112 kg 1505 x 901 x x 968 x x 1093 x 95 35/56/35/35
