IBM DC WORKSHOP: AKTUÁLNÍ TRENDY V OBLASTI MODERNÍCH DATOVÝCH CENTER

Transkript

1 Petr Synek IBM GTS Site & Facilities Services Data Center Professional 11/07/2012 IBM DC WORKSHOP: AKTUÁLNÍ TRENDY V OBLASTI MODERNÍCH DATOVÝCH CENTER

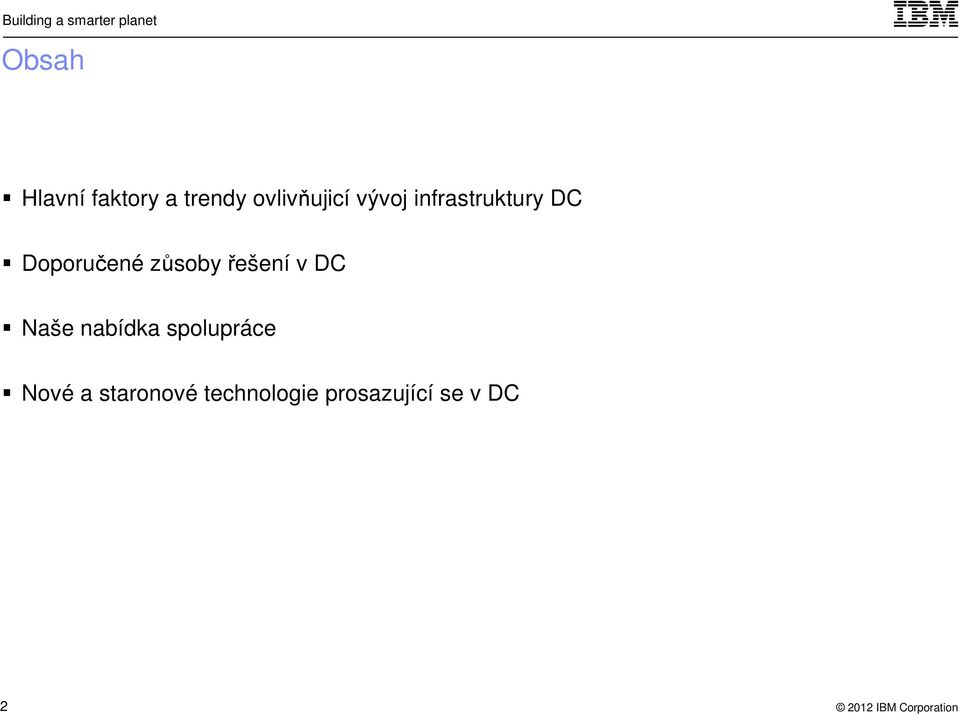

2 Obsah Hlavní faktory a trendy ovlivňujicí vývoj infrastruktury DC Doporučené zůsoby řešení v DC Naše nabídka spolupráce Nové a staronové technologie prosazující se v DC 2

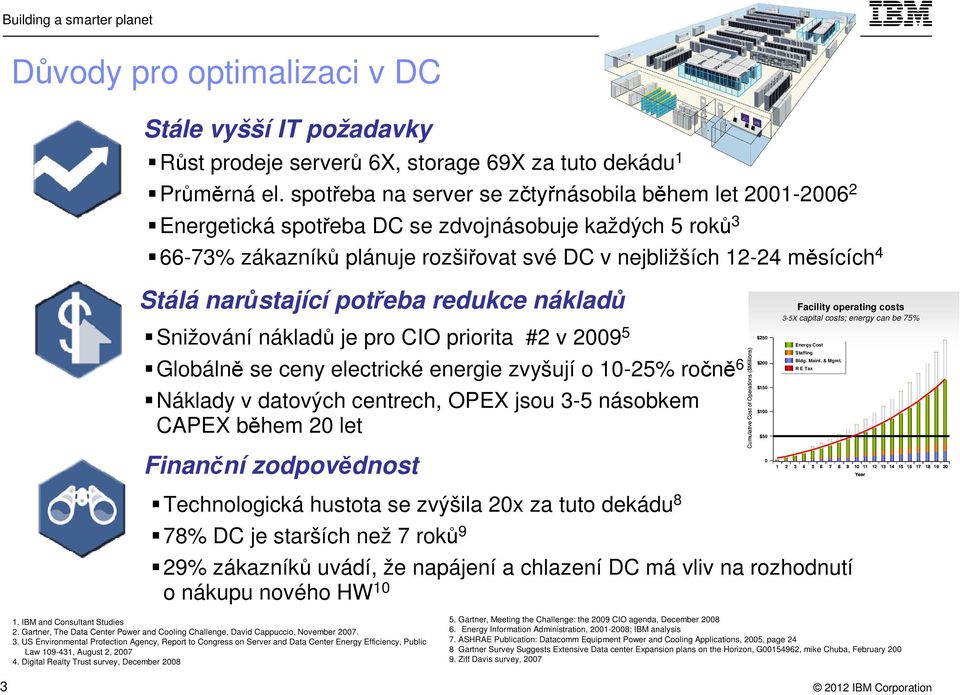

3 Důvody pro optimalizaci v DC Stále vyšší IT požadavky Růst prodeje serverů 6X, storage 69X za tuto dekádu 1 Průměrná el. spotřeba na server se zčtyřnásobila během let Energetická spotřeba DC se zdvojnásobuje každých 5 roků % zákazníků plánuje rozšiřovat své DC v nejbližších měsících 4 Stálá narůstající potřeba redukce nákladů Snižování nákladů je pro CIO priorita #2 v Globálně se ceny electrické energie zvyšují o 10-25% ročně 6 Náklady v datových centrech, OPEX jsou 3-5 násobkem CAPEX během 20 let Finanční zodpovědnost Cumulative Cost of Operations ($Millions) $250 $200 $150 $100 $50 0 Facility operating costs 3-5X capital costs; energy can be 75% Energy Cost Staffing Bldg. Maint. & Mgmt. R E Tax Year Technologická hustota se zvýšila 20x za tuto dekádu 8 78% DC je starších než 7 roků 9 29% zákazníků uvádí, že napájení a chlazení DC má vliv na rozhodnutí o nákupu nového HW IBM and Consultant Studies 2. Gartner, The Data Center Power and Cooling Challenge, David Cappuccio, November US Environmental Protection Agency, Report to Congress on Server and Data Center Energy Efficiency, Public Law , August 2, Digital Realty Trust survey, December Gartner, Meeting the Challenge: the 2009 CIO agenda, December Energy Information Administration, ; IBM analysis 7. ASHRAE Publication: Datacomm Equipment Power and Cooling Applications, 2005, page 24 8 Gartner Survey Suggests Extensive Data center Expansion plans on the Horizon, G , mike Chuba, February Ziff Davis survey,

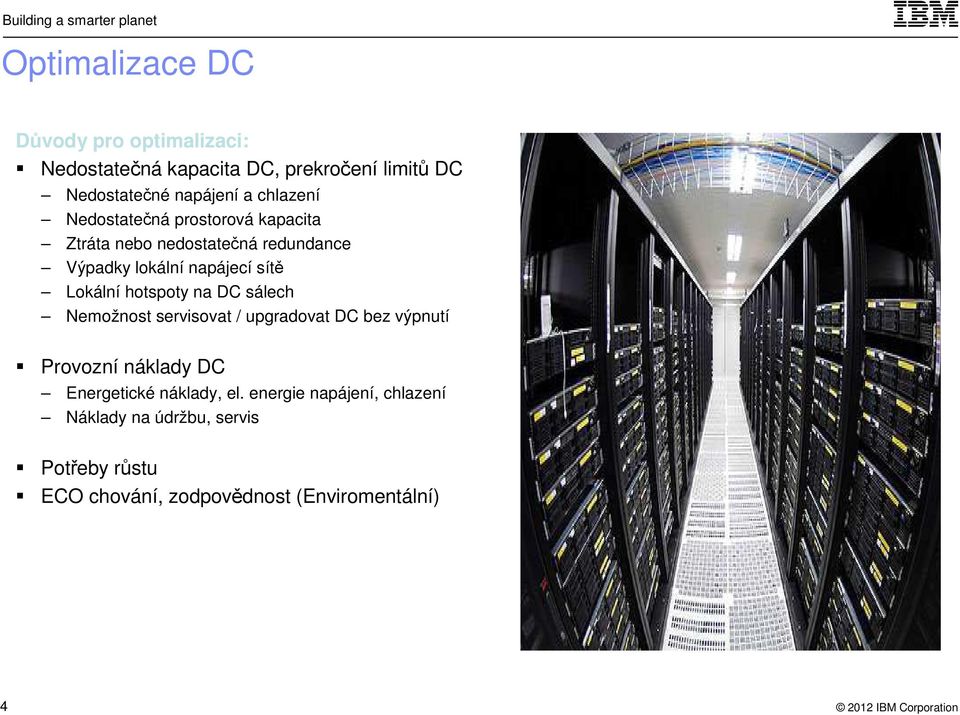

4 Optimalizace DC Důvody pro optimalizaci: Nedostatečná kapacita DC, prekročení limitů DC Nedostatečné napájení a chlazení Nedostatečná prostorová kapacita Ztráta nebo nedostatečná redundance Výpadky lokální napájecí sítě Lokální hotspoty na DC sálech Nemožnost servisovat / upgradovat DC bez výpnutí Provozní náklady DC Energetické náklady, el. energie napájení, chlazení Náklady na údržbu, servis Potřeby růstu ECO chování, zodpovědnost (Enviromentální) 4

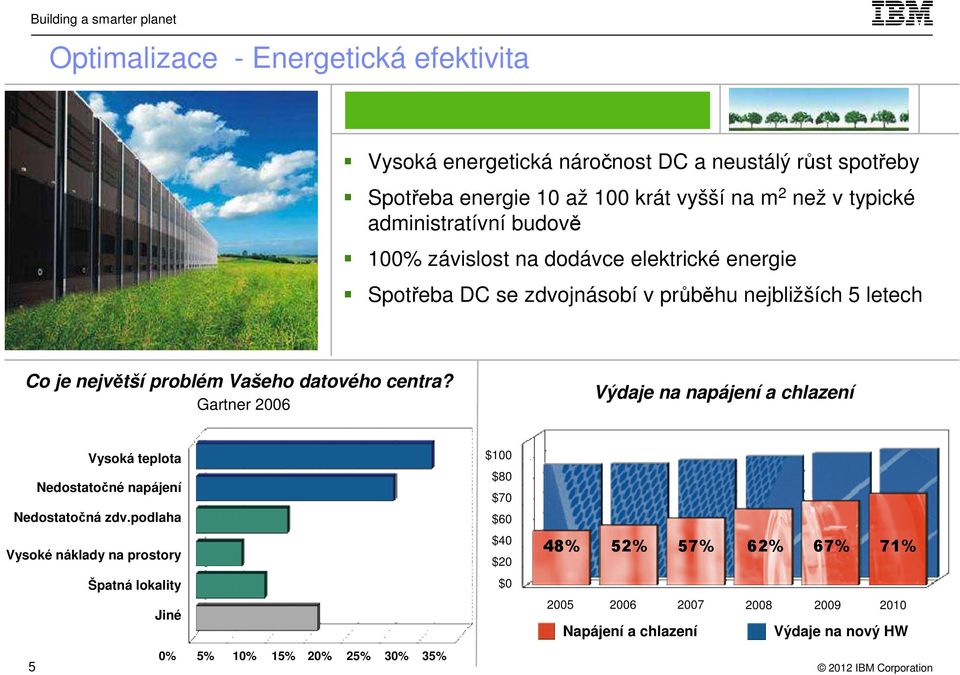

5 Optimalizace - Energetická efektivita Vysoká energetická náročnost DC a neustálý růst spotřeby Spotřeba energie 10 až 100 krát vyšší na m 2 než v typické administratívní budově 100% závislost na dodávce elektrické energie Spotřeba DC se zdvojnásobí v průběhu nejbližších 5 letech Co je největší problém Vašeho datového centra? Gartner 2006 Výdaje na napájení a chlazení Vysoká teplota Nedostatočné napájení Nedostatočná zdv.podlaha Vysoké náklady na prostory Špatná lokality Jiné 0% 5% 10% 15% 20% 25% 30% 35% 5 $100 $80 $70 $60 $40 $20 $0 48% 52% 57% 62% 67% 71% Napájení a chlazení Výdaje na nový HW

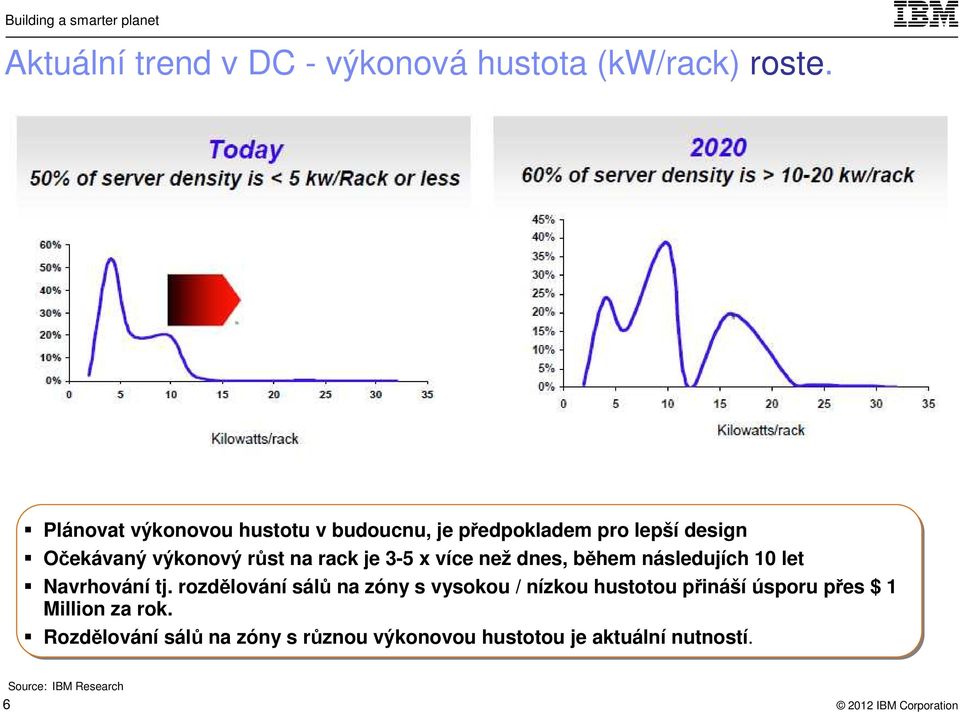

6 Aktuální trend v DC - výkonová hustota (kw/rack) roste. Plánovat výkonovou hustotu v budoucnu, je předpokladem pro lepší design Očekávaný výkonový růst na rack je 3-5 x více než dnes, během následujích 10 let Navrhování tj. rozdělování sálů na zóny s vysokou / nízkou hustotou přináší úsporu přes $ 1 Million za rok. Rozdělování sálů na zóny s různou výkonovou hustotou je aktuální nutností. Source: IBM Research 6

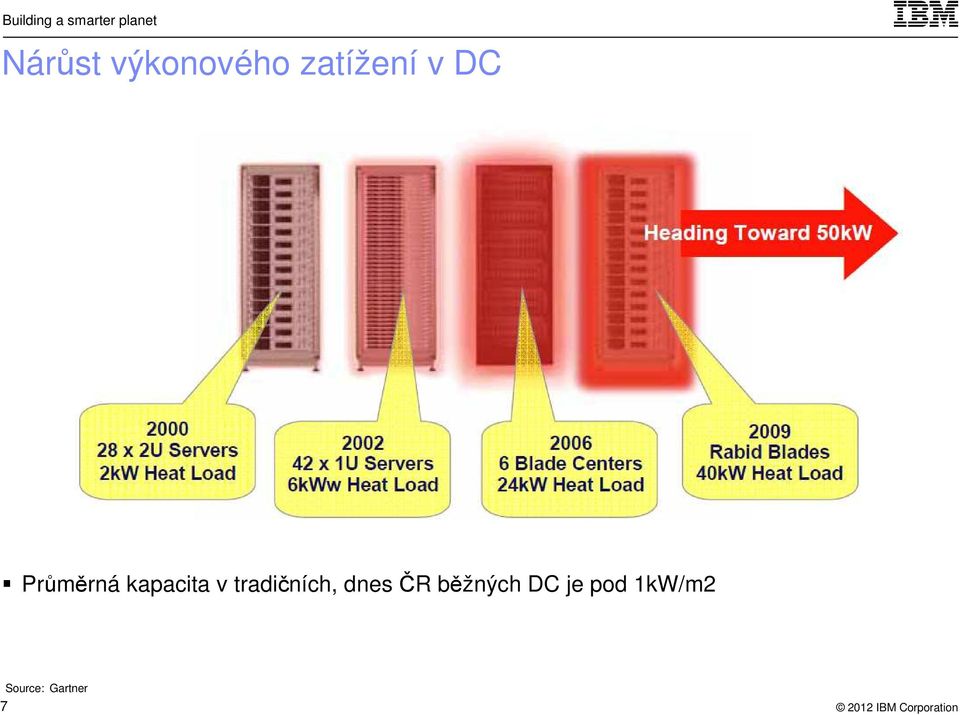

7 Nárůst výkonového zatížení v DC Průměrná kapacita v tradičních, dnesčr běžných DC je pod 1kW/m2 Source: Gartner 7

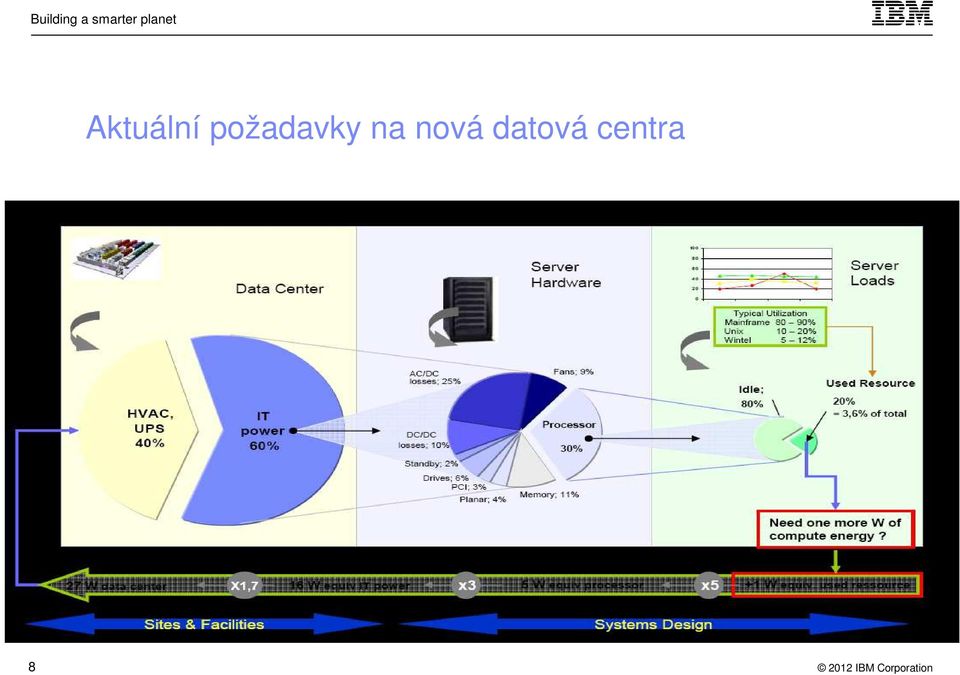

8 Aktuální požadavky na nová datová centra 8

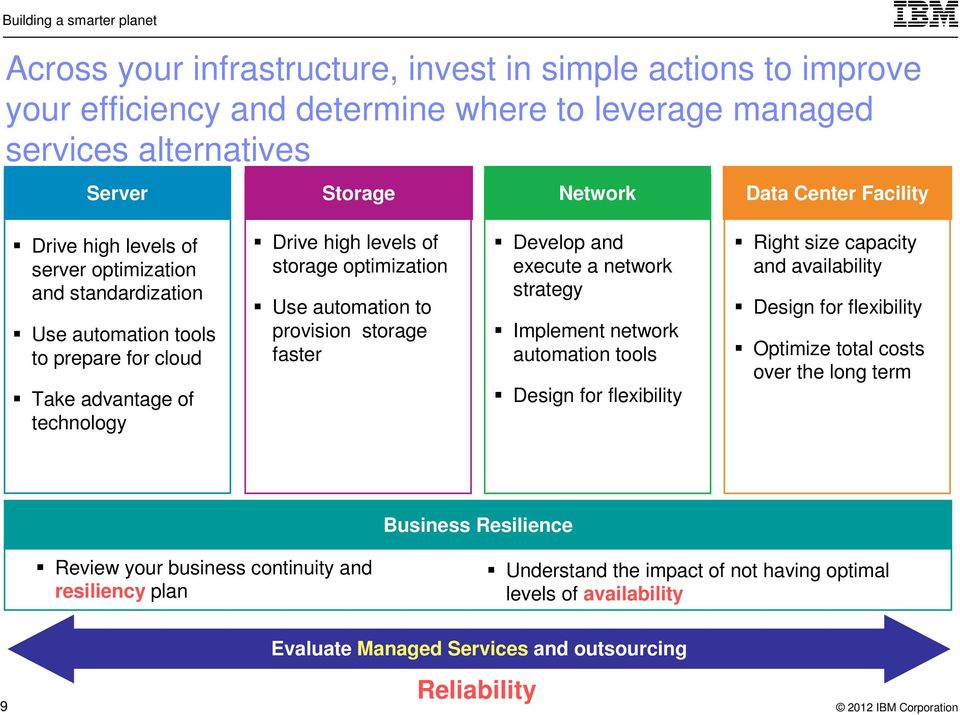

9 Across your infrastructure, invest in simple actions to improve your efficiency and determine where to leverage managed services alternatives Server Storage Network Data Center Facility Drive high levels of server optimization and standardization Use automation tools to prepare for cloud Take advantage of technology Drive high levels of storage optimization Use automation to provision storage faster Develop and execute a network strategy Implement network automation tools Design for flexibility Right size capacity and availability Design for flexibility Optimize total costs over the long term Business Resilience Review your business continuity and resiliency plan Understand the impact of not having optimal levels of availability 9 Evaluate Managed Services and outsourcing Reliability

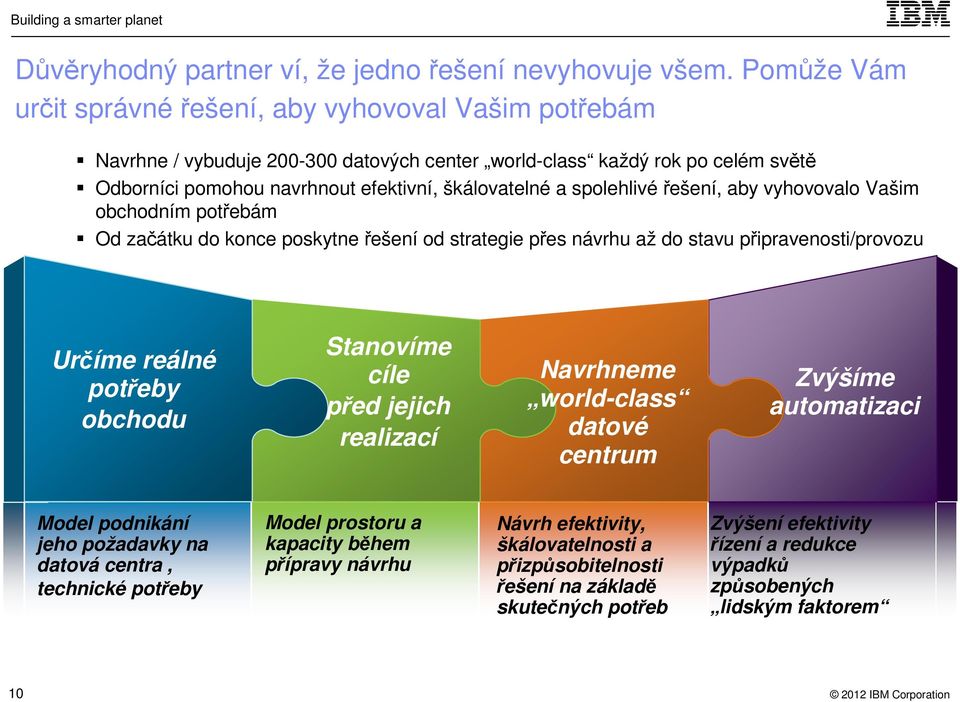

10 Důvěryhodný partner ví, že jedno řešení nevyhovuje všem. Pomůže Vám určit správné řešení, aby vyhovoval Vašim potřebám Navrhne / vybuduje datových center world-class každý rok po celém světě Odborníci pomohou navrhnout efektivní, škálovatelné a spolehlivéřešení, aby vyhovovalo Vašim obchodním potřebám Od začátku do konce poskytne řešení od strategie přes návrhu až do stavu připravenosti/provozu Určíme reálné potřeby obchodu Stanovíme cíle před jejich realizací Navrhneme world-class datové centrum Zvýšíme automatizaci Model podnikání jeho požadavky na datová centra, technické potřeby Model prostoru a kapacity během přípravy návrhu Návrh efektivity, škálovatelnosti a přizpůsobitelnosti řešení na základě skutečných potřeb Zvýšení efektivity řízení a redukce výpadků způsobených lidským faktorem 10

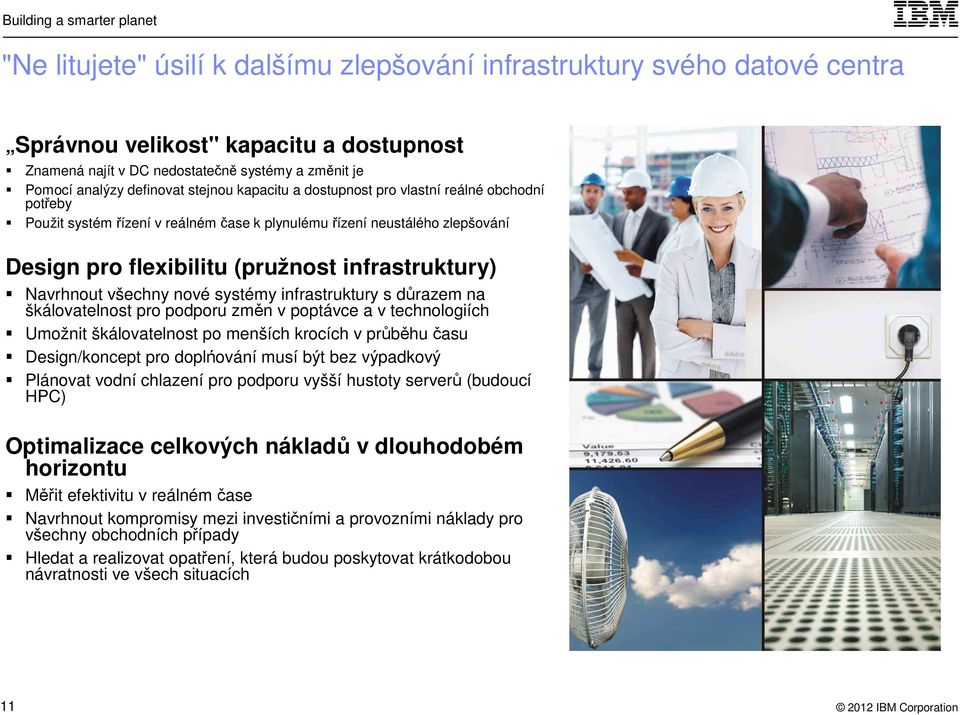

11 "Ne litujete" úsilí k dalšímu zlepšování infrastruktury svého datové centra Správnou velikost" kapacitu a dostupnost Znamená najít v DC nedostatečně systémy a změnit je Pomocí analýzy definovat stejnou kapacitu a dostupnost pro vlastní reálné obchodní potřeby Použit systém řízení v reálném čase k plynulému řízení neustálého zlepšování Design pro flexibilitu (pružnost infrastruktury) Navrhnout všechny nové systémy infrastruktury s důrazem na škálovatelnost pro podporu změn v poptávce a v technologiích Umožnit škálovatelnost po menších krocích v průběhu času Design/koncept pro doplńování musí být bez výpadkový Plánovat vodní chlazení pro podporu vyšší hustoty serverů (budoucí HPC) Optimalizace celkových nákladů v dlouhodobém horizontu Měřit efektivitu v reálném čase Navrhnout kompromisy mezi investičními a provozními náklady pro všechny obchodních případy Hledat a realizovat opatření, která budou poskytovat krátkodobou návratnosti ve všech situacích 11

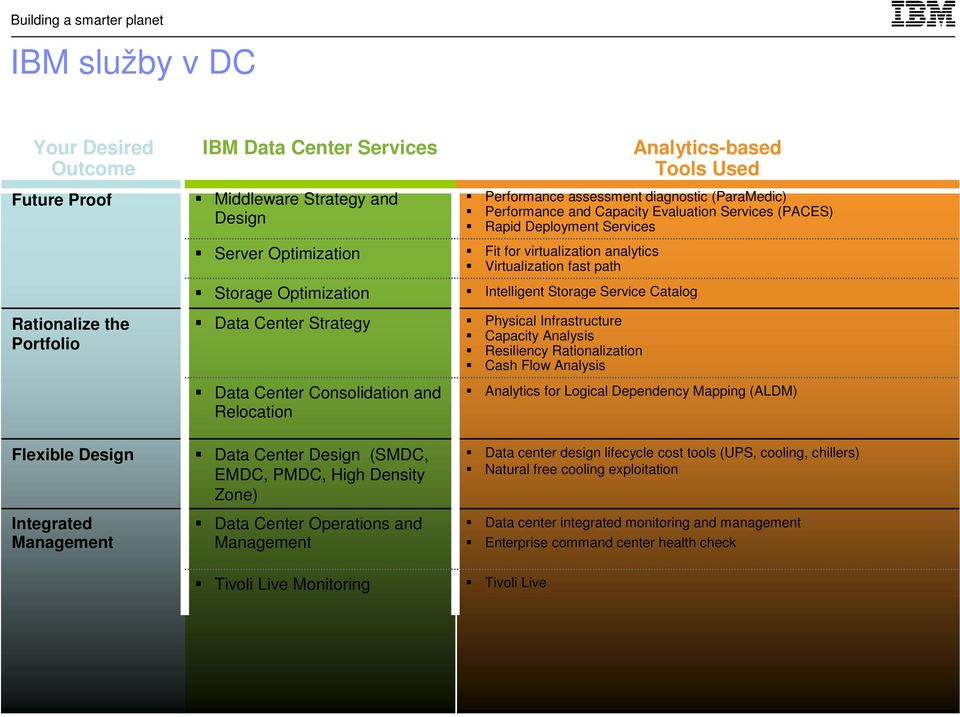

12 IBM služby v DC Your Desired Outcome Future Proof Rationalize the Portfolio Flexible Design Integrated Management IBM Data Center Services Middleware Strategy and Design Server Optimization Storage Optimization Data Center Strategy Data Center Consolidation and Relocation Data Center Design (SMDC, EMDC, PMDC, High Density Zone) Data Center Operations and Management Fit for virtualization analytics Virtualization fast path Intelligent Storage Service Catalog Physical Infrastructure Capacity Analysis Resiliency Rationalization Cash Flow Analysis Analytics-based Tools Used Performance assessment diagnostic (ParaMedic) Performance and Capacity Evaluation Services (PACES) Rapid Deployment Services Analytics for Logical Dependency Mapping (ALDM) Data center design lifecycle cost tools (UPS, cooling, chillers) Natural free cooling exploitation Data center integrated monitoring and management Enterprise command center health check Tivoli Live Monitoring Tivoli Live 12

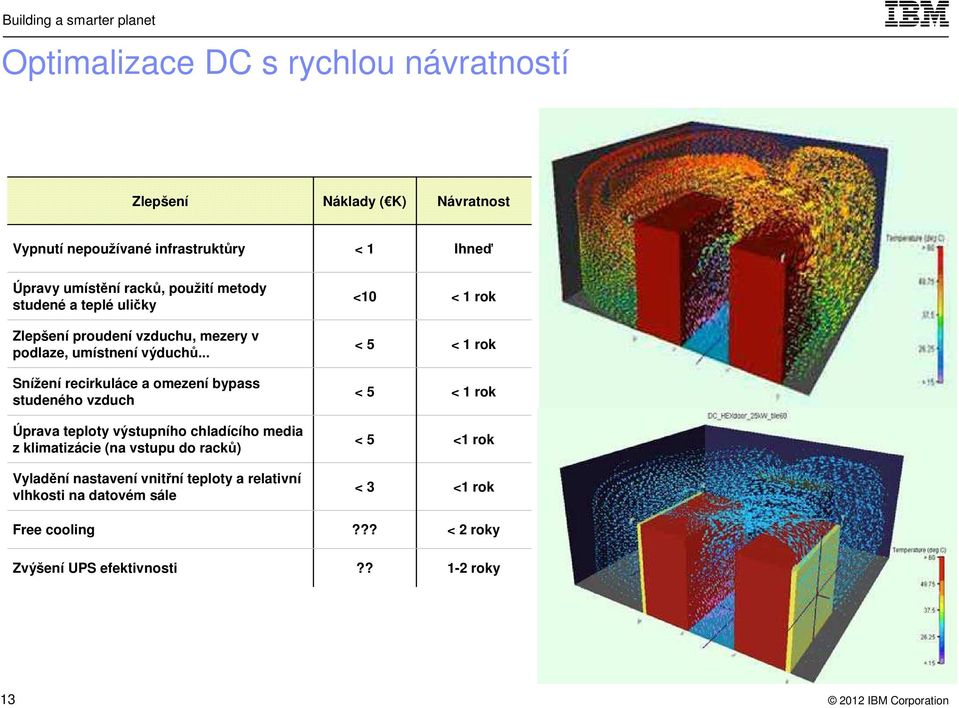

13 Optimalizace DC s rychlou návratností Zlepšení Náklady ( K) Návratnost Vypnutí nepoužívané infrastruktůry < 1 Ihneď Úpravy umístění racků, použití metody studené a teplé uličky Zlepšení proudení vzduchu, mezery v podlaze, umístnení výduchů... Snížení recirkuláce a omezení bypass studeného vzduch Úprava teploty výstupního chladícího media z klimatizácie (na vstupu do racků) Vyladění nastavení vnitřní teploty a relativní vlhkosti na datovém sále Free cooling Zvýšení UPS efektivnosti <10 < 5 < 5 < 5 < 3????? < 1 rok < 1 rok < 1 rok <1 rok <1 rok < 2 roky 1-2 roky 13

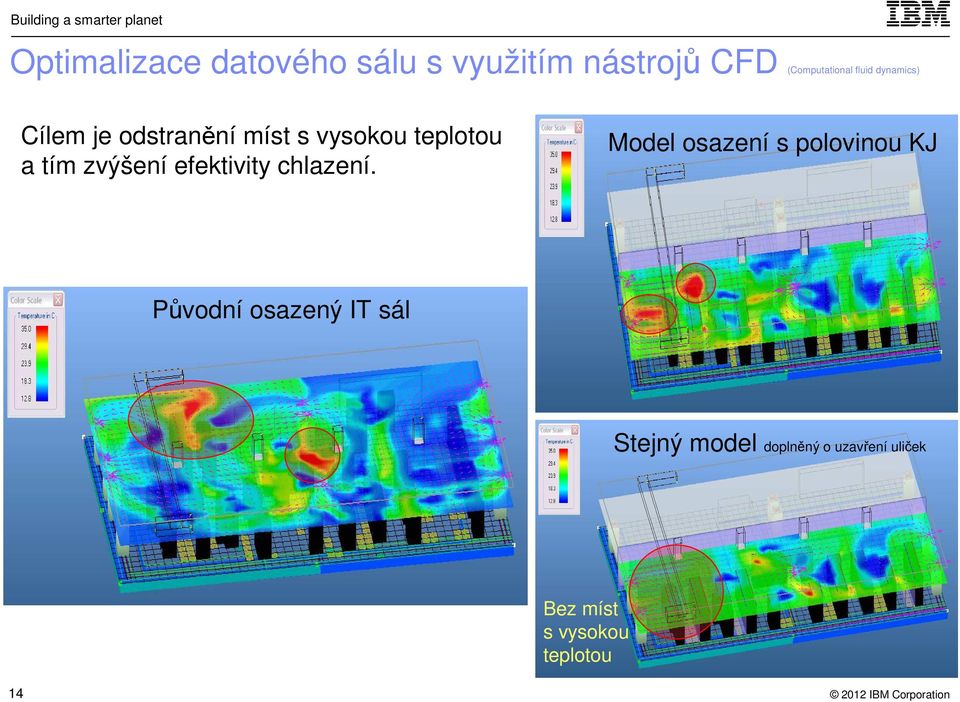

14 Optimalizace datového sálu s využitím nástrojů CFD (Computational fluid dynamics) Cílem je odstranění míst s vysokou teplotou a tím zvýšení efektivity chlazení. Model osazení s polovinou KJ Původní osazený IT sál Stejný model doplněný o uzavření uliček Bez míst s vysokou teplotou 14

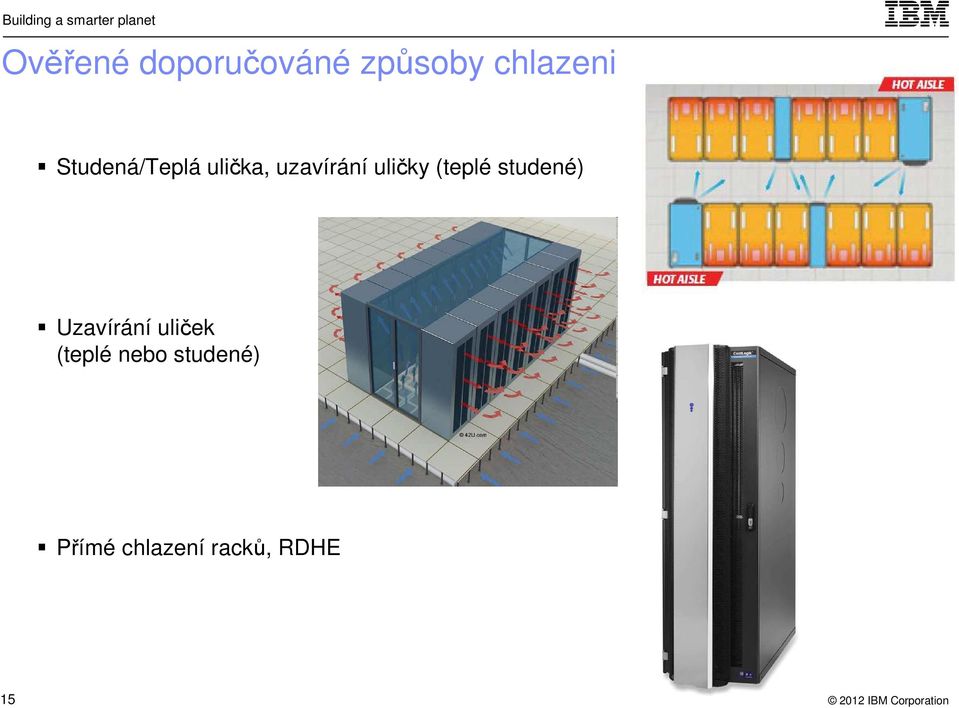

15 Ověřené doporučováné způsoby chlazeni Studená/Teplá ulička, uzavírání uličky (teplé studené) Uzavírání uliček (teplé nebo studené) Přímé chlazení racků, RDHE 15

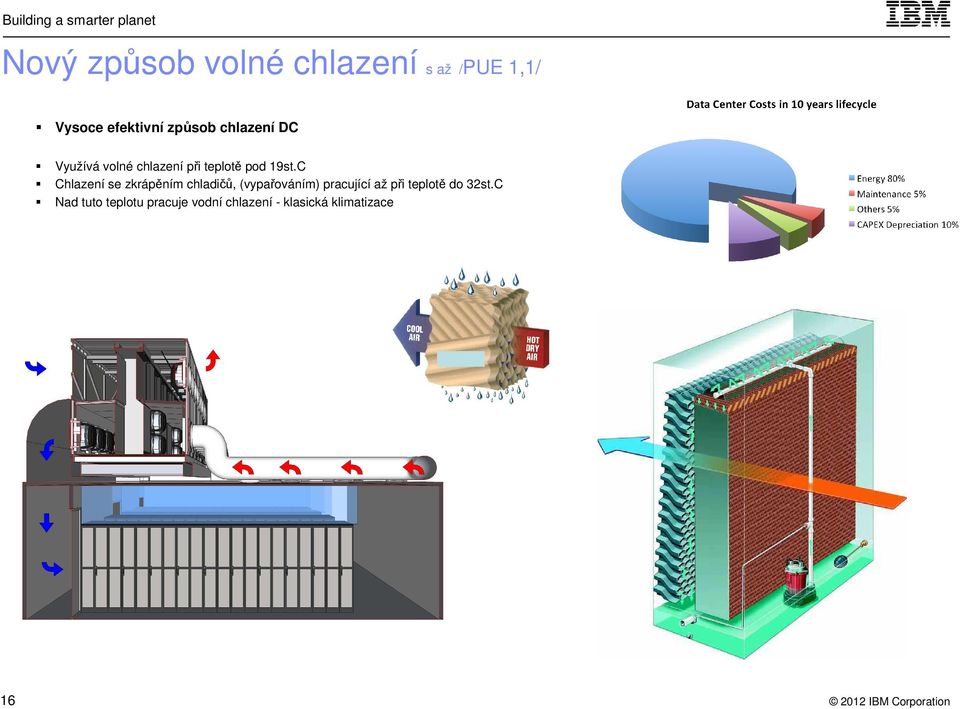

16 Nový způsob volné chlazení s až /PUE 1,1/ Vysoce efektivní způsob chlazení DC Využívá volné chlazení při teplotě pod 19st.C Chlazení se zkrápěním chladičů, (vypařováním) pracující až při teplotě do 32st.C Nad tuto teplotu pracuje vodní chlazení - klasická klimatizace 16

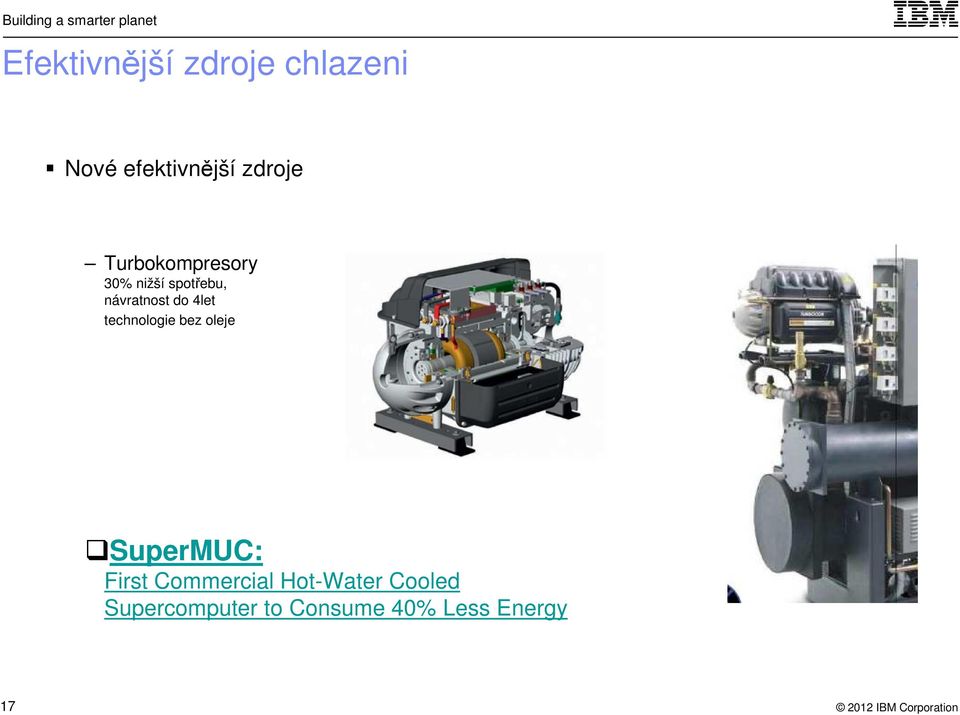

17 Efektivnější zdroje chlazeni Nové efektivnější zdroje Turbokompresory 30% nižší spotřebu, návratnost do 4let technologie bez oleje SuperMUC: First Commercial Hot-Water Cooled Supercomputer to Consume 40% Less Energy 17

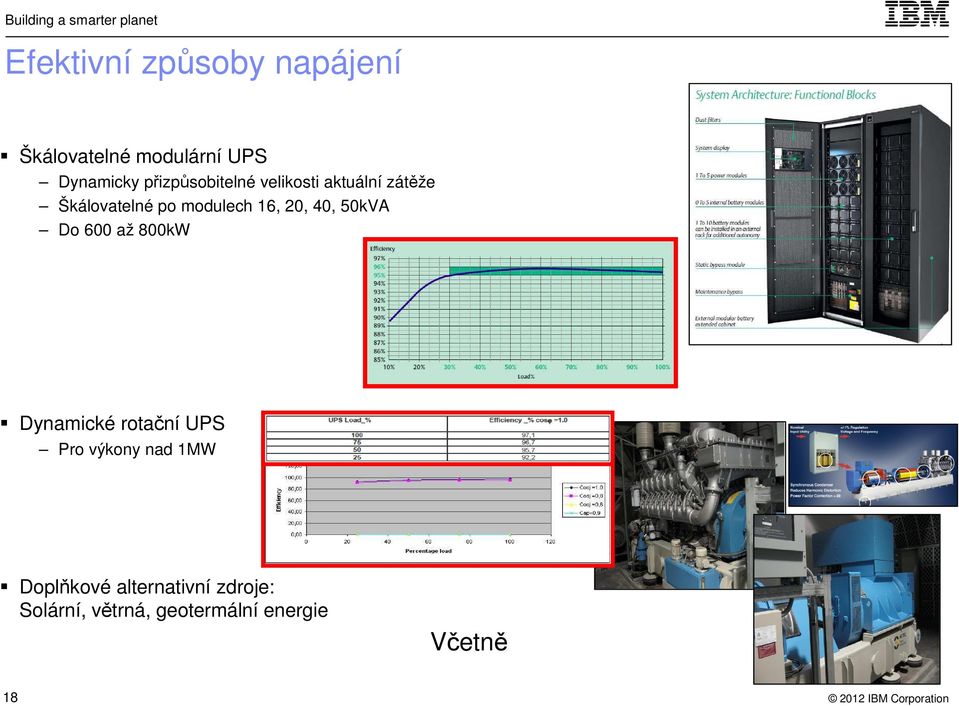

18 Efektivní způsoby napájení Škálovatelné modulární UPS Dynamicky přizpůsobitelné velikosti aktuální zátěže Škálovatelné po modulech 16, 20, 40, 50kVA Do 600 až 800kW Dynamické rotační UPS Pro výkony nad 1MW Doplňkové alternativní zdroje: Solární, větrná, geotermální energie Včetně 18

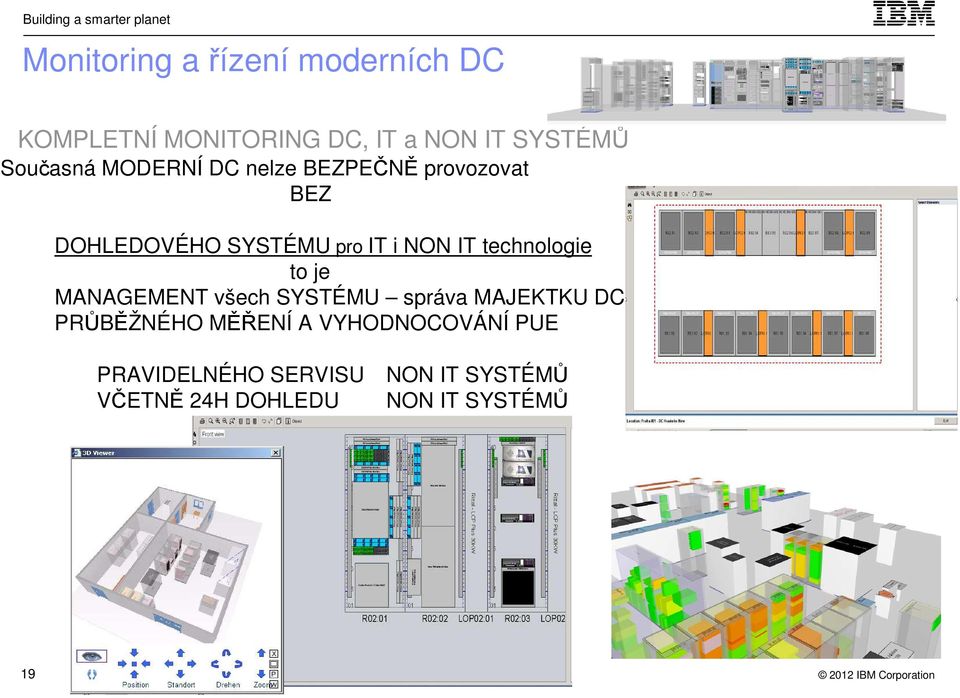

19 Monitoring a řízení moderních DC KOMPLETNÍ MONITORING DC, IT a NON IT SYSTÉMŮ Současná MODERNÍ DC nelze BEZPEČNĚ provozovat BEZ DOHLEDOVÉHO SYSTÉMU pro IT i NON IT technologie to je MANAGEMENT všech SYSTÉMU správa MAJEKTKU DC PRŮBĚŽNÉHO MĚŘENÍ A VYHODNOCOVÁNÍ PUE PRAVIDELNÉHO SERVISU VČETNĚ 24H DOHLEDU NON IT SYSTÉMŮ NON IT SYSTÉMŮ 19

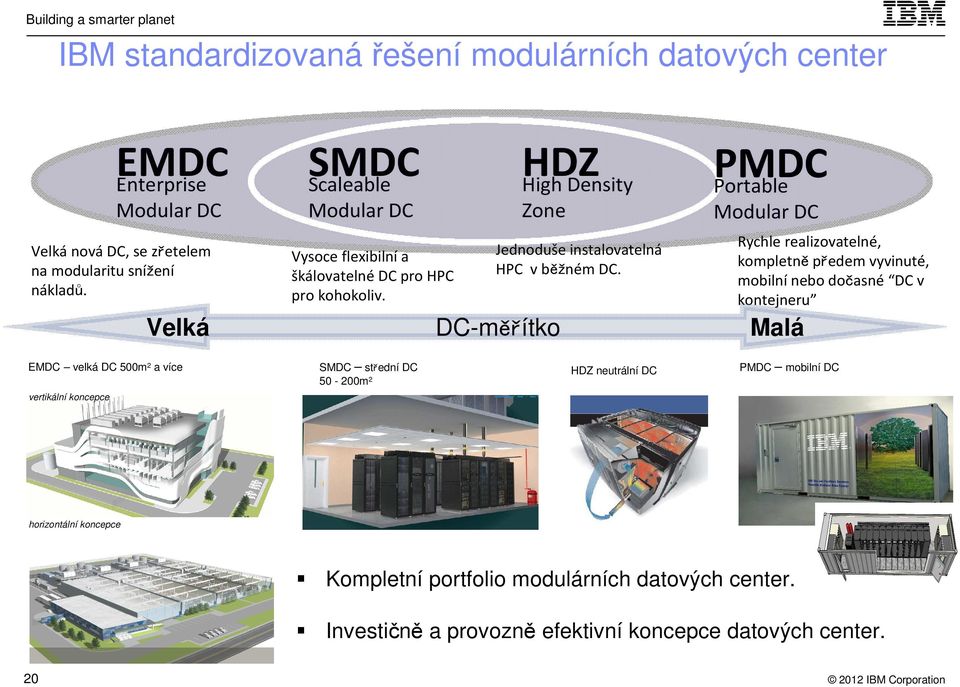

20 IBM standardizovaná řešení modulárních datových center EMDC Enterprise Modular DC VelkánováDC,se zřetelem na modularitu snížení nákladů. SMDC Scaleable Modular DC Vysoceflexibilnía škálovatelné DC pro HPC pro kohokoliv. HDZ High Density Zone Jednoduše instalovatelná HPC vběžnémdc. PMDC Portable Modular DC Velká DC-měřítko Malá Rychle realizovatelné, kompletněpředem vyvinuté, mobilnínebo dočasné DC v kontejneru EMDC velká DC 500m 2 a více vertikální koncepce SMDC střední DC m 2 HDZ neutrální DC PMDC mobilní DC horizontální koncepce Kompletní portfolio modulárních datových center. Investičně a provozně efektivní koncepce datových center. 20

21 Prefabricated Data Centre 21

22 Trendy v IBM Nabízíme Standardizovaná řešení DC (SMDC, PMDC, EMDC) Řešení s důrazem na vyváženou dostupnost a efektivitu Dlouhodobé zkušenosti s návrhy a výstavbou DC Aplikace zkušeností z provozu DC po celém světě ( IBM provozu 30tis. m2 plochy datových sálů) Zkušené týmy specialistů v České republice (prodej, design, realizaci, s několikalitou zkušeností), CEE (Slovensko, Polsko, Rakousko, Švácarsko, Maďarsko, Rumunsko) WorlWide (United Kingdom, Germany, United States, China, Russia) Komplexní nabídku služeb a řešení Konzultace Analýzy, TCO, ROI, CFD Studie proveditelnosti Návrhy řešení Realizaci Servisní provozní podpora 22

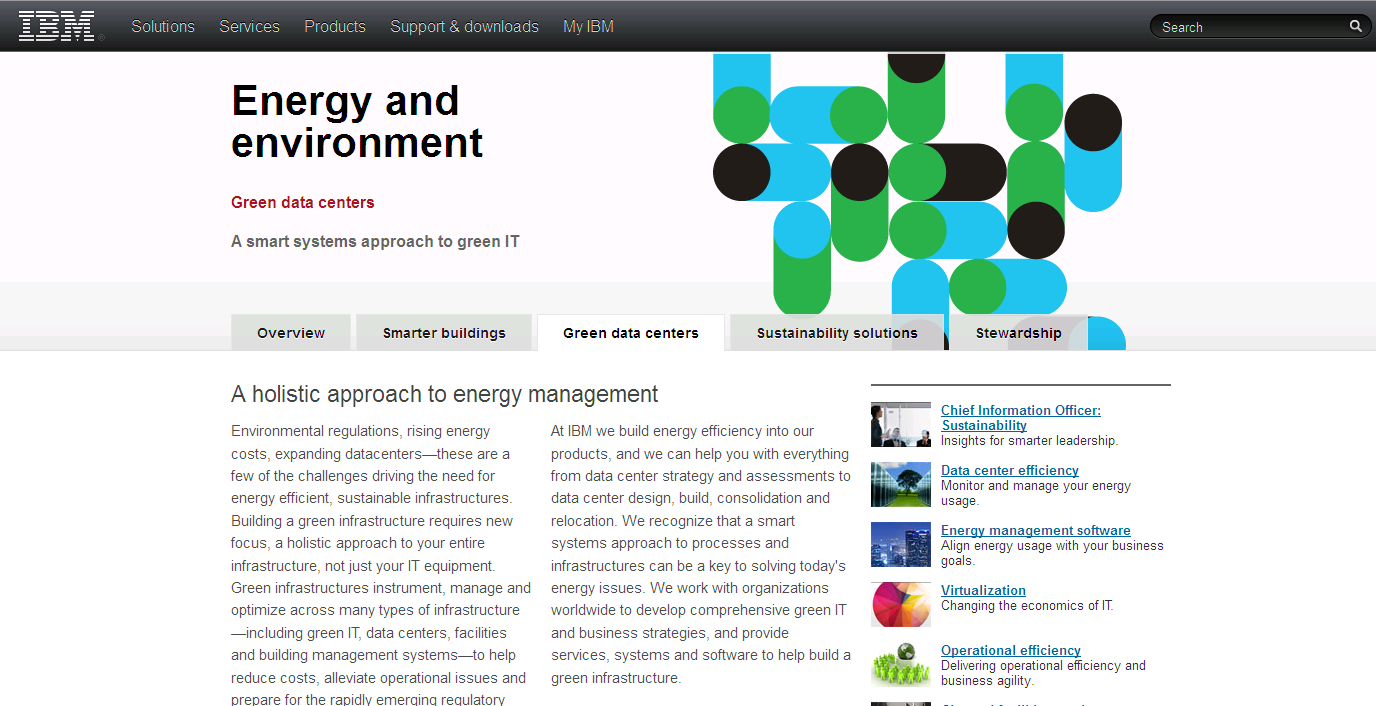

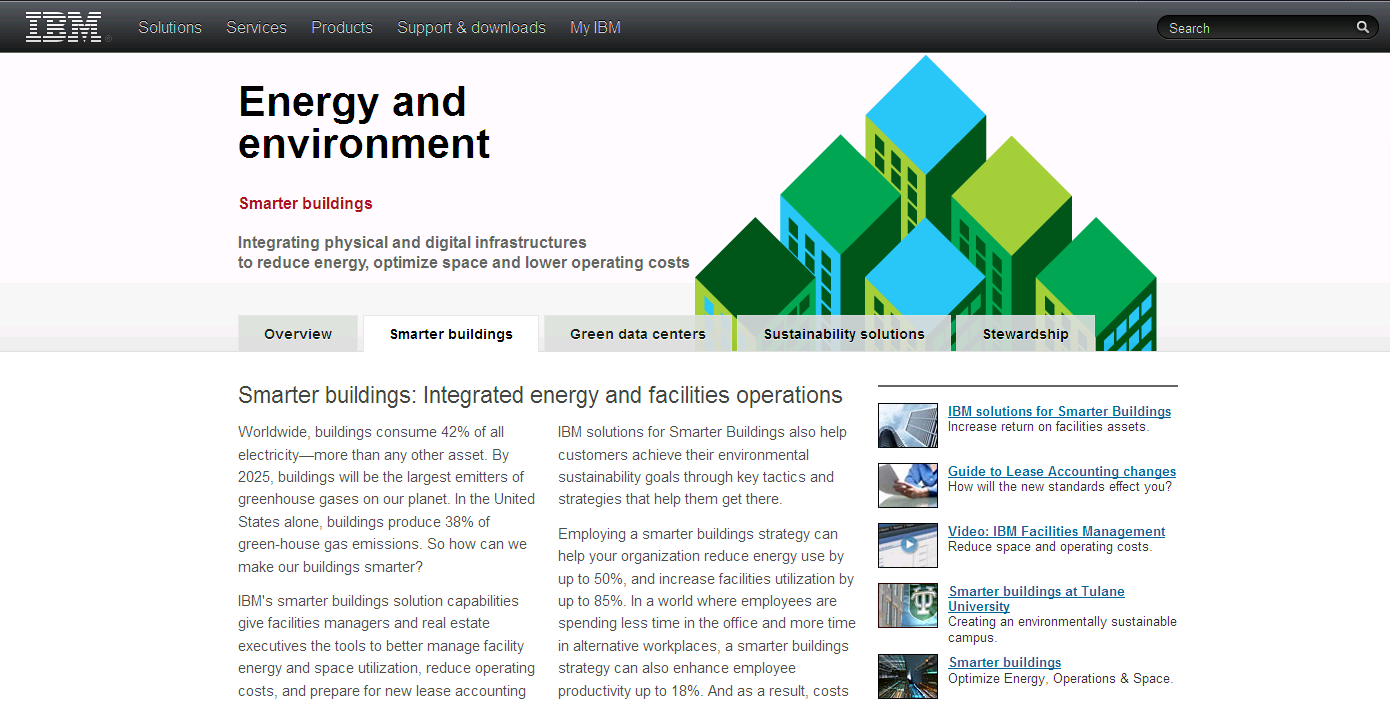

23 IBM INTRANET 23

24 IBM INTRANET 24

25 IBM INTRANET 25

26 Děkuji za pozornost Vaše otázky prosím? 26
