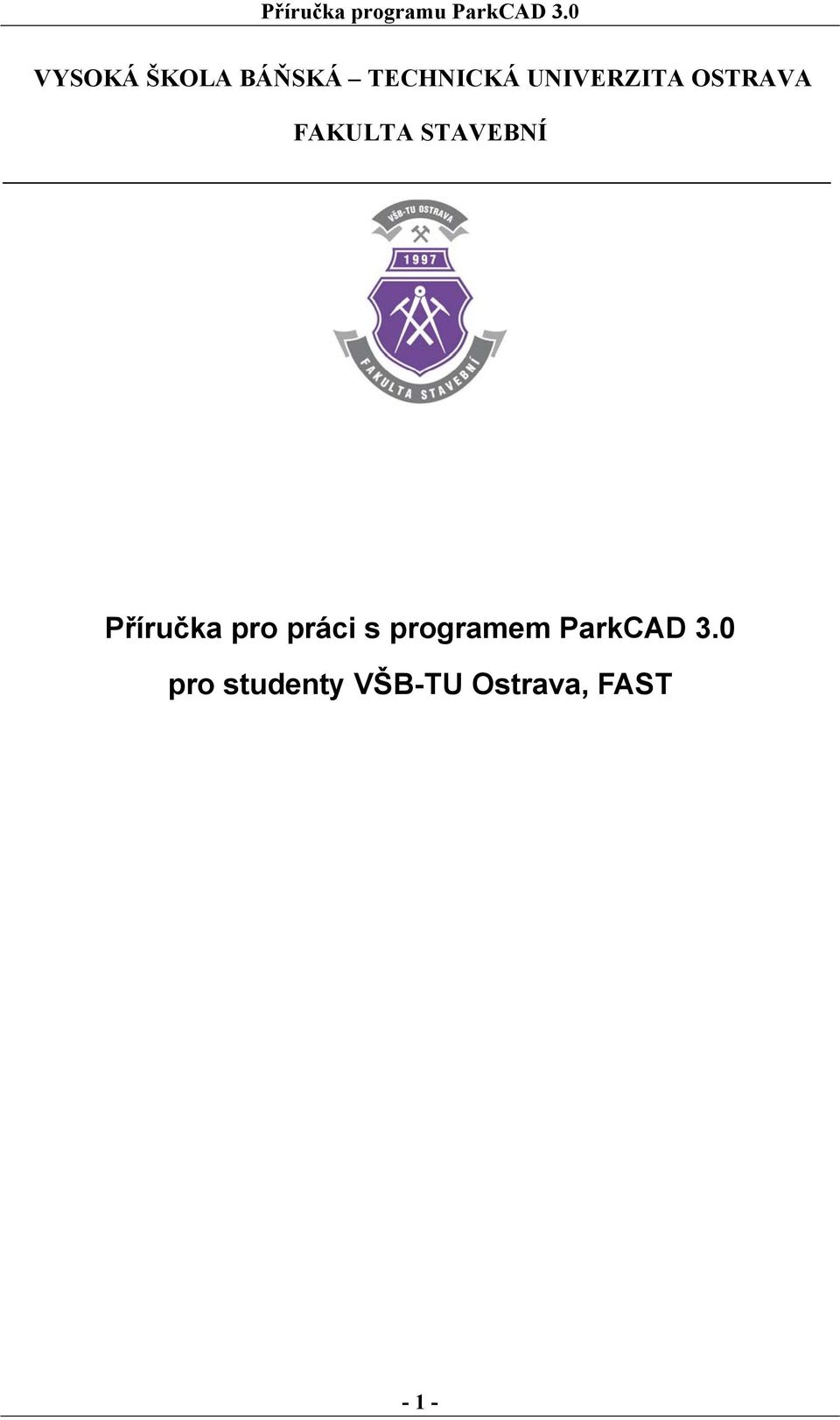

1 VYSOKÁ ŠKOLA BÁŇSKÁ TECHNICKÁ UNIVERZITA OSTRAVA FAKULTA STAVEBNÍ Příručka pro práci s programem ParkCAD 3.0 pro studenty VŠB-TU Ostrava, FAST - 1 -

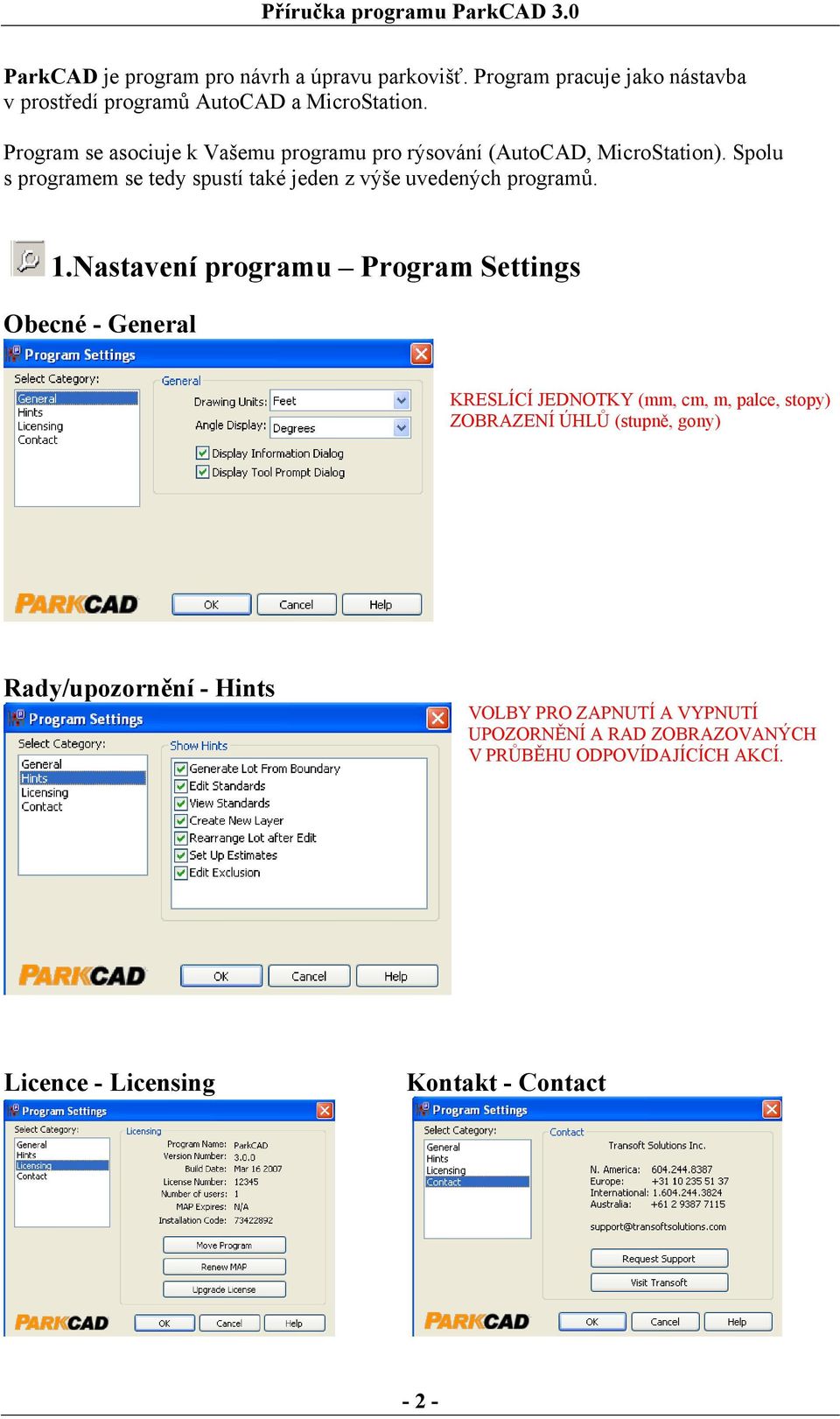

2 ParkCAD je program pro návrh a úpravu parkovišť. Program pracuje jako nástavba v prostředí programů AutoCAD a MicroStation. Program se asociuje k Vašemu programu pro rýsování (AutoCAD, MicroStation). Spolu s programem se tedy spustí také jeden z výše uvedených programů. 1.Nastavení programu Program Settings Obecné - General KRESLÍCÍ JEDNOTKY (mm, cm, m, palce, stopy) ZOBRAZENÍ ÚHLŮ (stupně, gony) Rady/upozornění - Hints VOLBY PRO ZAPNUTÍ A VYPNUTÍ UPOZORNĚNÍ A RAD ZOBRAZOVANÝCH V PRŮBĚHU ODPOVÍDAJÍCÍCH AKCÍ. Licence - Licensing Kontakt - Contact - 2 -

3 2. Vlastnosti - Properties Park CAD vytvoří hladiny, do kterých se budou kreslit příslušné objekty. Obecné - General Nastavení vykreslování parkovacích ploch (lots) nebo řad (rows) do aktuální hladiny (on current layer), nebo do zvolené hladiny (on layer). JEDNOTLIVÁ STÁNÍ ČÍSLA STÁNÍ OSTRŮVKY STOPČÁRA SKUPINA PARKOVACÍCH STÁNÍ Hladiny hranic - Boundary layers/levels Category FYZICKÁ HRANICE PŘÍSTUPOVÁ HRANICE HRANICE VJEZDU/VÝJEZDU UZAVŘENÁ FYZICKÁ HRANICE UZAVŘENÁ PŘÍSTUPOVÁ HRANICE Konstrukční linie - Construction Lines Category KONSTRUKČNÍ LINIE ULIČEK KONSTRUKČNÍ LINIE OSTRŮVKŮ - 3 -

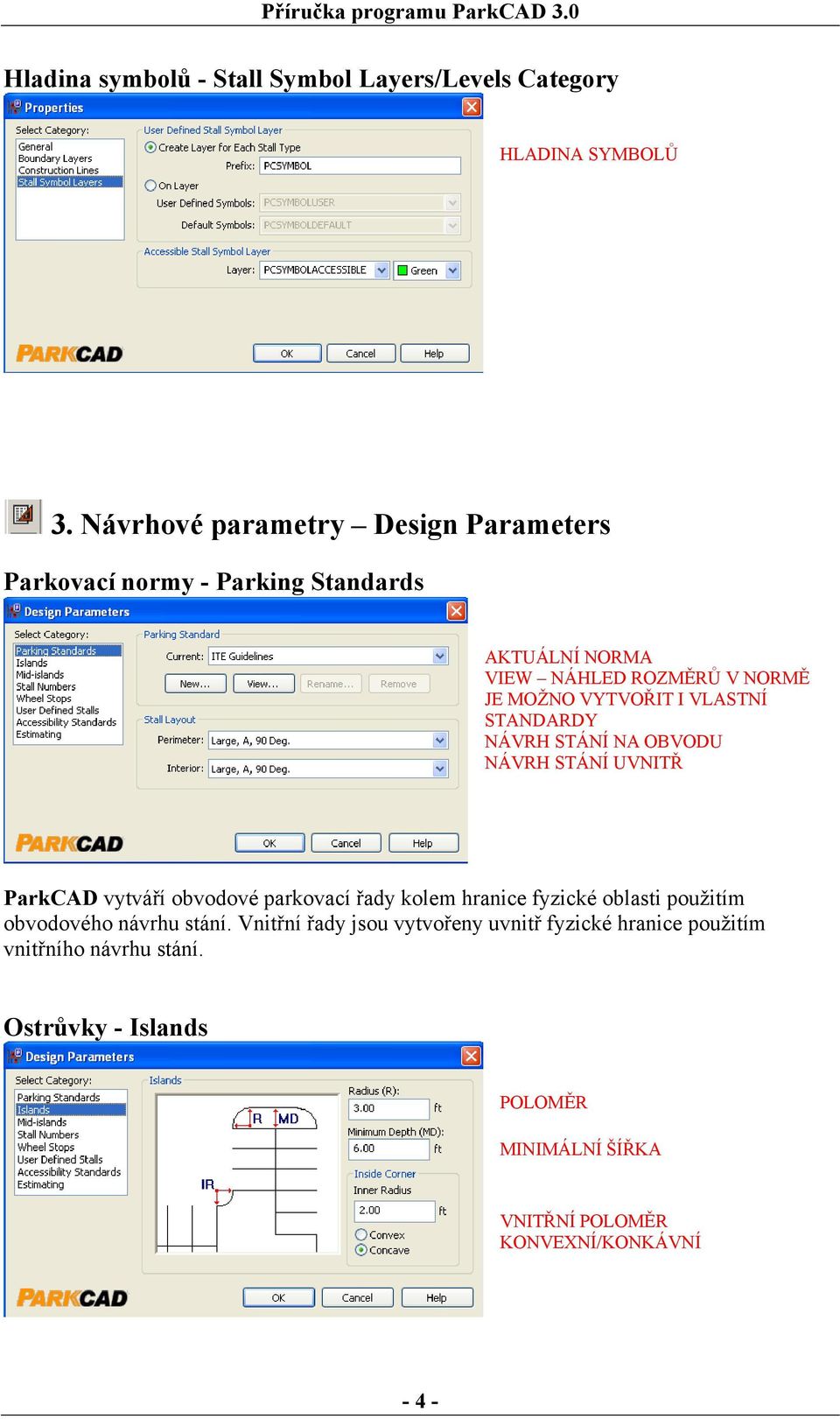

4 Hladina symbolů - Stall Symbol Layers/Levels Category HLADINA SYMBOLŮ 3. Návrhové parametry Design Parameters Parkovací normy - Parking Standards AKTUÁLNÍ NORMA VIEW NÁHLED ROZMĚRŮ V NORMĚ JE MOŽNO VYTVOŘIT I VLASTNÍ STANDARDY NÁVRH STÁNÍ NA OBVODU NÁVRH STÁNÍ UVNITŘ ParkCAD vytváří obvodové parkovací řady kolem hranice fyzické oblasti použitím obvodového návrhu stání. Vnitřní řady jsou vytvořeny uvnitř fyzické hranice použitím vnitřního návrhu stání. Ostrůvky - Islands POLOMĚR MINIMÁLNÍ ŠÍŘKA VNITŘNÍ POLOMĚR KONVEXNÍ/KONKÁVNÍ - 4 -

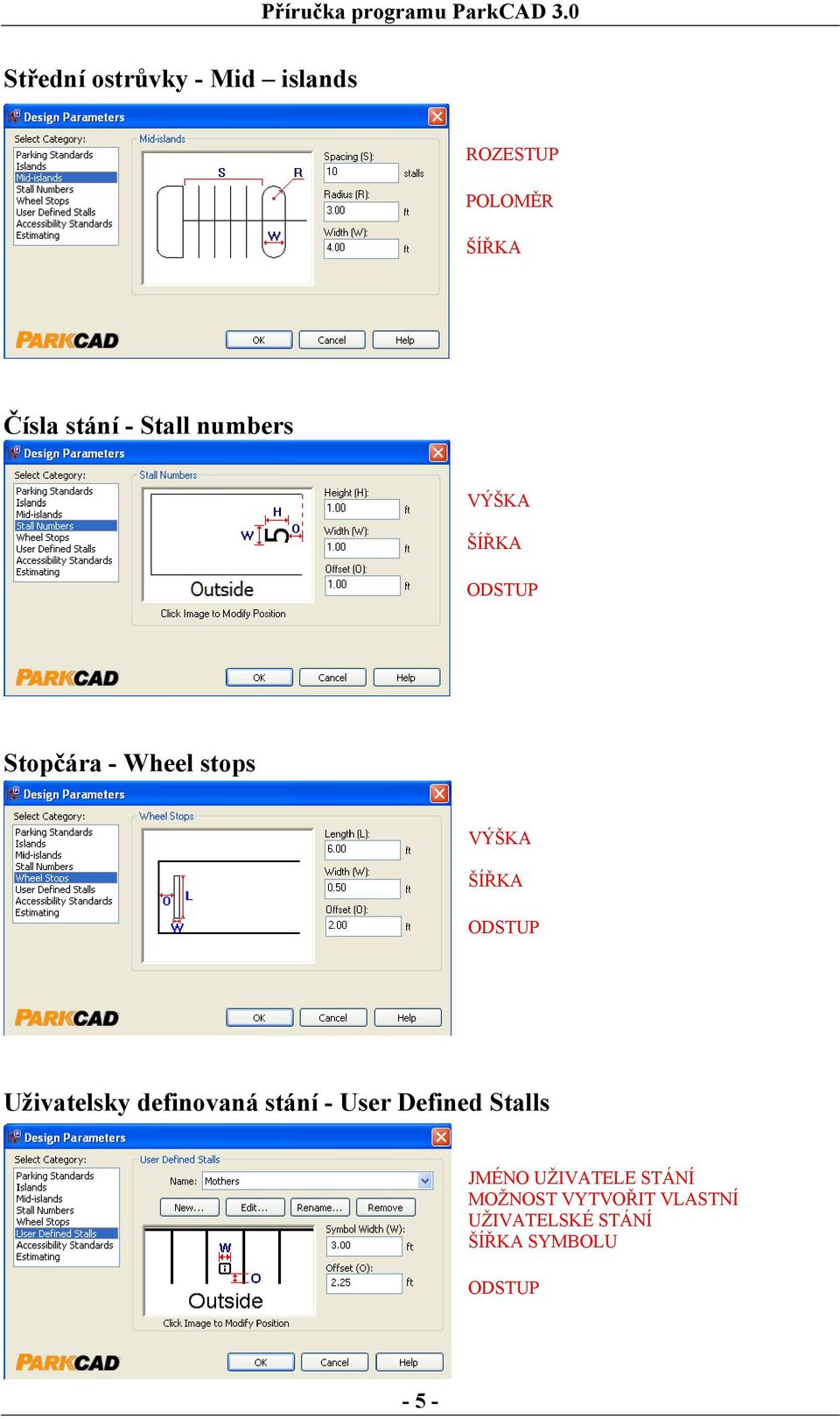

5 Střední ostrůvky - Mid islands ROZESTUP POLOMĚR ŠÍŘKA Čísla stání - Stall numbers VÝŠKA ŠÍŘKA ODSTUP Stopčára - Wheel stops VÝŠKA ŠÍŘKA ODSTUP Uživatelsky definovaná stání - User Defined Stalls JMÉNO UŽIVATELE STÁNÍ MOŽNOST VYTVOŘIT VLASTNÍ UŽIVATELSKÉ STÁNÍ ŠÍŘKA SYMBOLU ODSTUP - 5 -

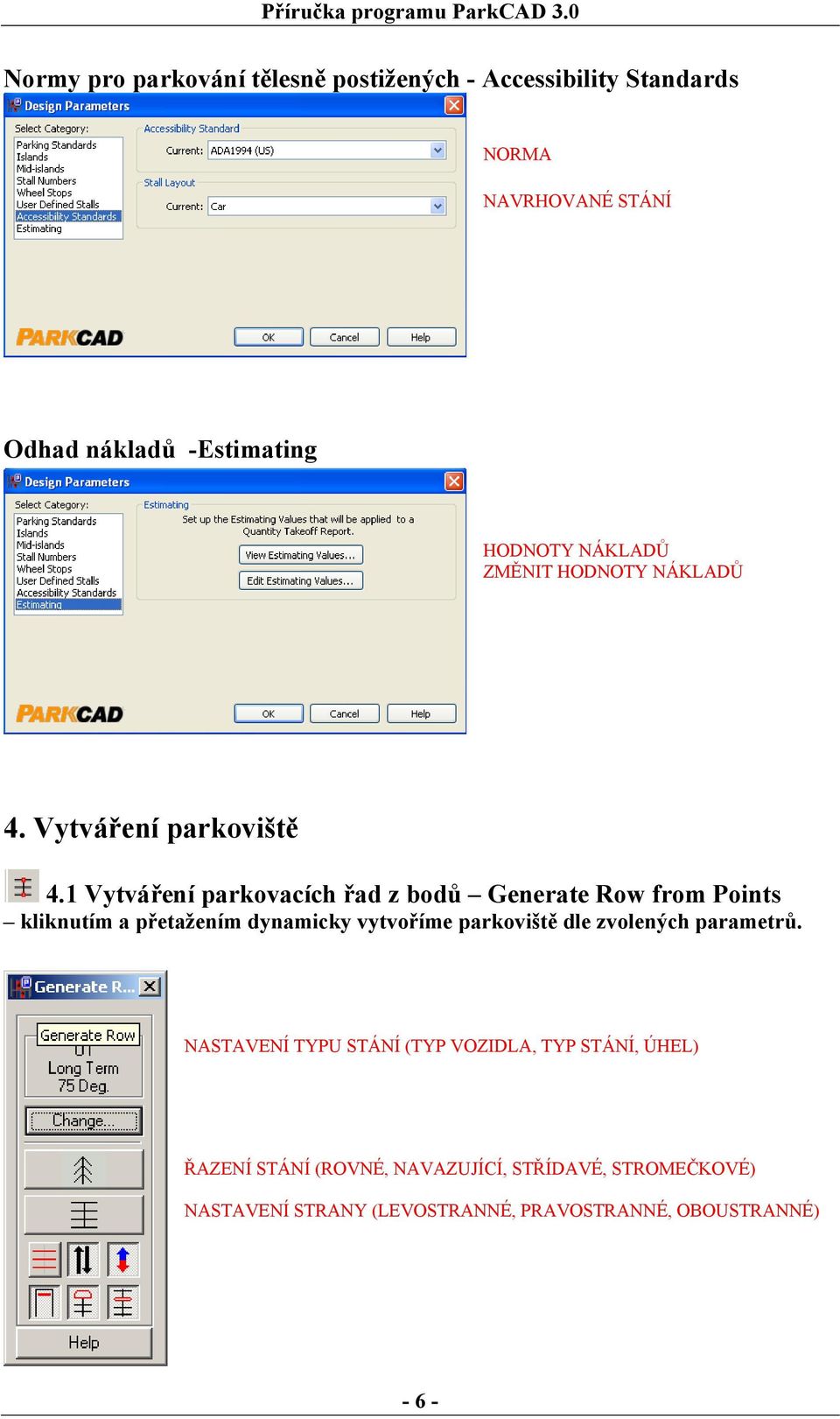

6 Normy pro parkování tělesně postižených - Accessibility Standards NORMA NAVRHOVANÉ STÁNÍ Odhad nákladů -Estimating HODNOTY NÁKLADŮ ZMĚNIT HODNOTY NÁKLADŮ 4. Vytváření parkoviště 4.1 Vytváření parkovacích řad z bodů Generate Row from Points kliknutím a přetažením dynamicky vytvoříme parkoviště dle zvolených parametrů. NASTAVENÍ TYPU STÁNÍ (TYP VOZIDLA, TYP STÁNÍ, ÚHEL) ŘAZENÍ STÁNÍ (ROVNÉ, NAVAZUJÍCÍ, STŘÍDAVÉ, STROMEČKOVÉ) NASTAVENÍ STRANY (LEVOSTRANNÉ, PRAVOSTRANNÉ, OBOUSTRANNÉ) - 6 -

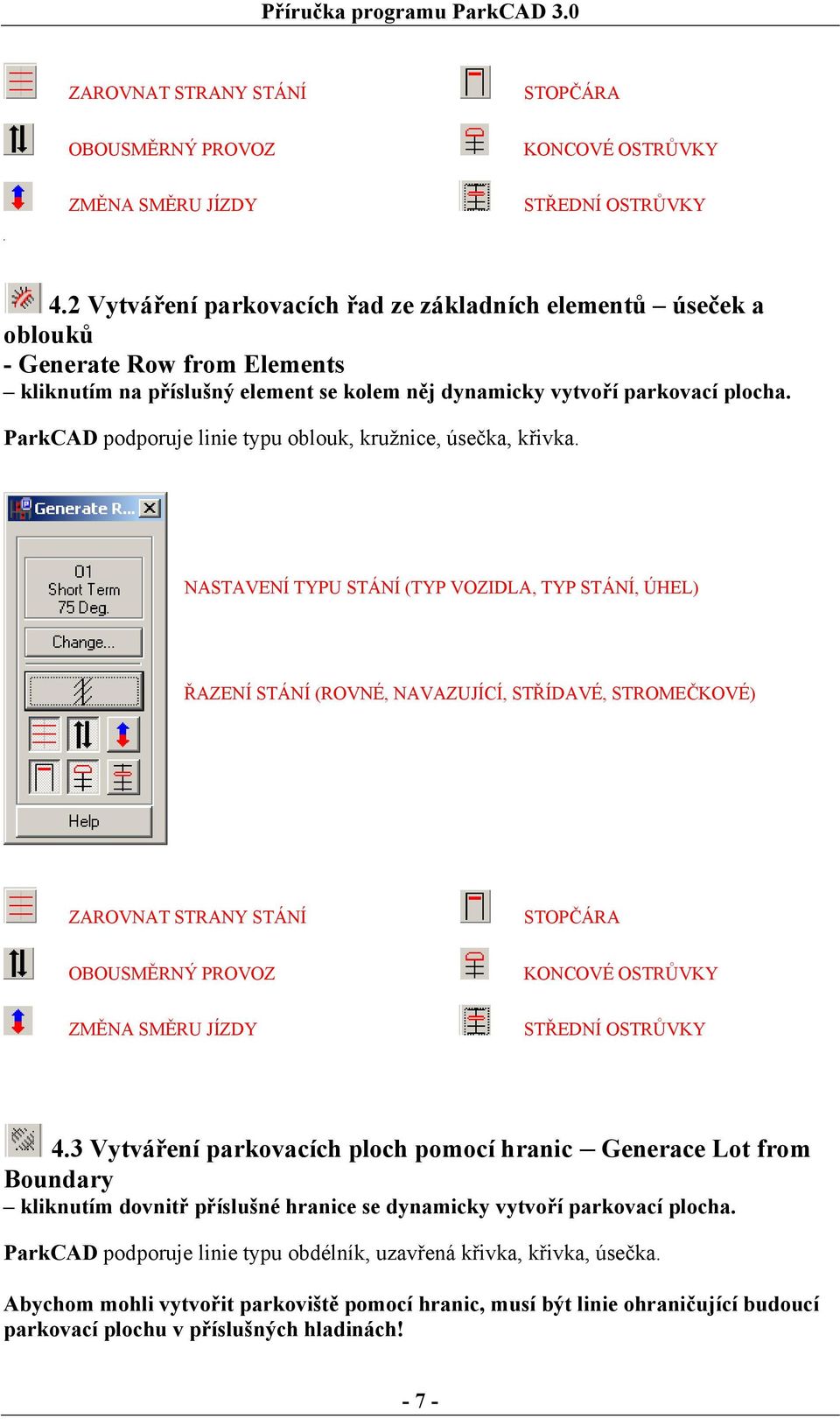

7 ZAROVNAT STRANY STÁNÍ STOPČÁRA OBOUSMĚRNÝ PROVOZ KONCOVÉ OSTRŮVKY ZMĚNA SMĚRU JÍZDY STŘEDNÍ OSTRŮVKY 4.2 Vytváření parkovacích řad ze základních elementů úseček a oblouků - Generate Row from Elements kliknutím na příslušný element se kolem něj dynamicky vytvoří parkovací plocha. ParkCAD podporuje linie typu oblouk, kružnice, úsečka, křivka. NASTAVENÍ TYPU STÁNÍ (TYP VOZIDLA, TYP STÁNÍ, ÚHEL) ŘAZENÍ STÁNÍ (ROVNÉ, NAVAZUJÍCÍ, STŘÍDAVÉ, STROMEČKOVÉ) ZAROVNAT STRANY STÁNÍ STOPČÁRA OBOUSMĚRNÝ PROVOZ KONCOVÉ OSTRŮVKY ZMĚNA SMĚRU JÍZDY STŘEDNÍ OSTRŮVKY 4.3 Vytváření parkovacích ploch pomocí hranic Generace Lot from Boundary kliknutím dovnitř příslušné hranice se dynamicky vytvoří parkovací plocha. ParkCAD podporuje linie typu obdélník, uzavřená křivka, křivka, úsečka. Abychom mohli vytvořit parkoviště pomocí hranic, musí být linie ohraničující budoucí parkovací plochu v příslušných hladinách! - 7 -

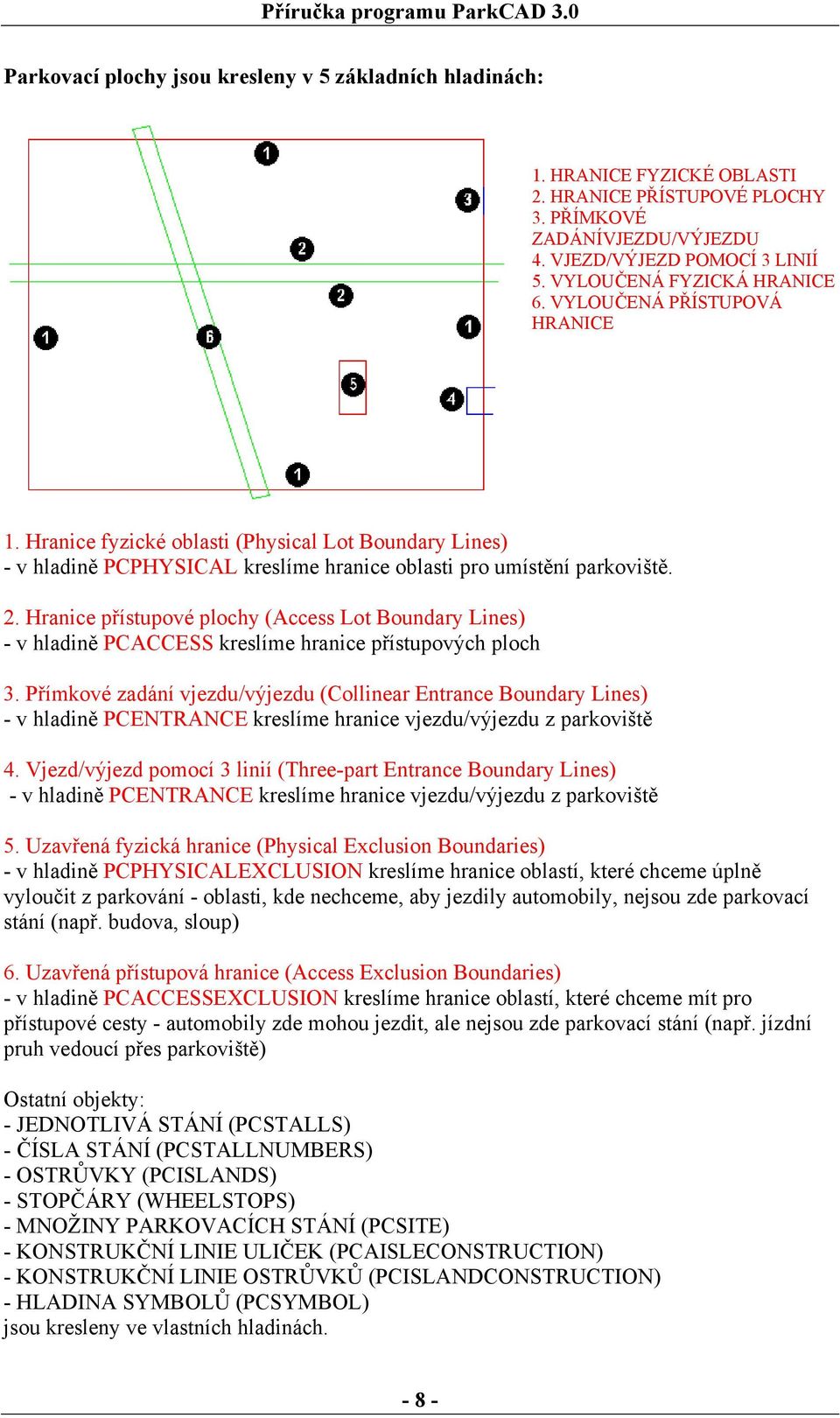

8 Parkovací plochy jsou kresleny v 5 základních hladinách: 1. HRANICE FYZICKÉ OBLASTI 2. HRANICE PŘÍSTUPOVÉ PLOCHY 3. PŘÍMKOVÉ ZADÁNÍVJEZDU/VÝJEZDU 4. VJEZD/VÝJEZD POMOCÍ 3 LINIÍ 5. VYLOUČENÁ FYZICKÁ HRANICE 6. VYLOUČENÁ PŘÍSTUPOVÁ HRANICE 1. Hranice fyzické oblasti (Physical Lot Boundary Lines) - v hladině PCPHYSICAL kreslíme hranice oblasti pro umístění parkoviště. 2. Hranice přístupové plochy (Access Lot Boundary Lines) - v hladině PCACCESS kreslíme hranice přístupových ploch 3. Přímkové zadání vjezdu/výjezdu (Collinear Entrance Boundary Lines) - v hladině PCENTRANCE kreslíme hranice vjezdu/výjezdu z parkoviště 4. Vjezd/výjezd pomocí 3 linií (Three-part Entrance Boundary Lines) - v hladině PCENTRANCE kreslíme hranice vjezdu/výjezdu z parkoviště 5. Uzavřená fyzická hranice (Physical Exclusion Boundaries) - v hladině PCPHYSICALEXCLUSION kreslíme hranice oblastí, které chceme úplně vyloučit z parkování - oblasti, kde nechceme, aby jezdily automobily, nejsou zde parkovací stání (např. budova, sloup) 6. Uzavřená přístupová hranice (Access Exclusion Boundaries) - v hladině PCACCESSEXCLUSION kreslíme hranice oblastí, které chceme mít pro přístupové cesty - automobily zde mohou jezdit, ale nejsou zde parkovací stání (např. jízdní pruh vedoucí přes parkoviště) Ostatní objekty: - JEDNOTLIVÁ STÁNÍ (PCSTALLS) - ČÍSLA STÁNÍ (PCSTALLNUMBERS) - OSTRŮVKY (PCISLANDS) - STOPČÁRY (WHEELSTOPS) - MNOŽINY PARKOVACÍCH STÁNÍ (PCSITE) - KONSTRUKČNÍ LINIE ULIČEK (PCAISLECONSTRUCTION) - KONSTRUKČNÍ LINIE OSTRŮVKŮ (PCISLANDCONSTRUCTION) - HLADINA SYMBOLŮ (PCSYMBOL) jsou kresleny ve vlastních hladinách

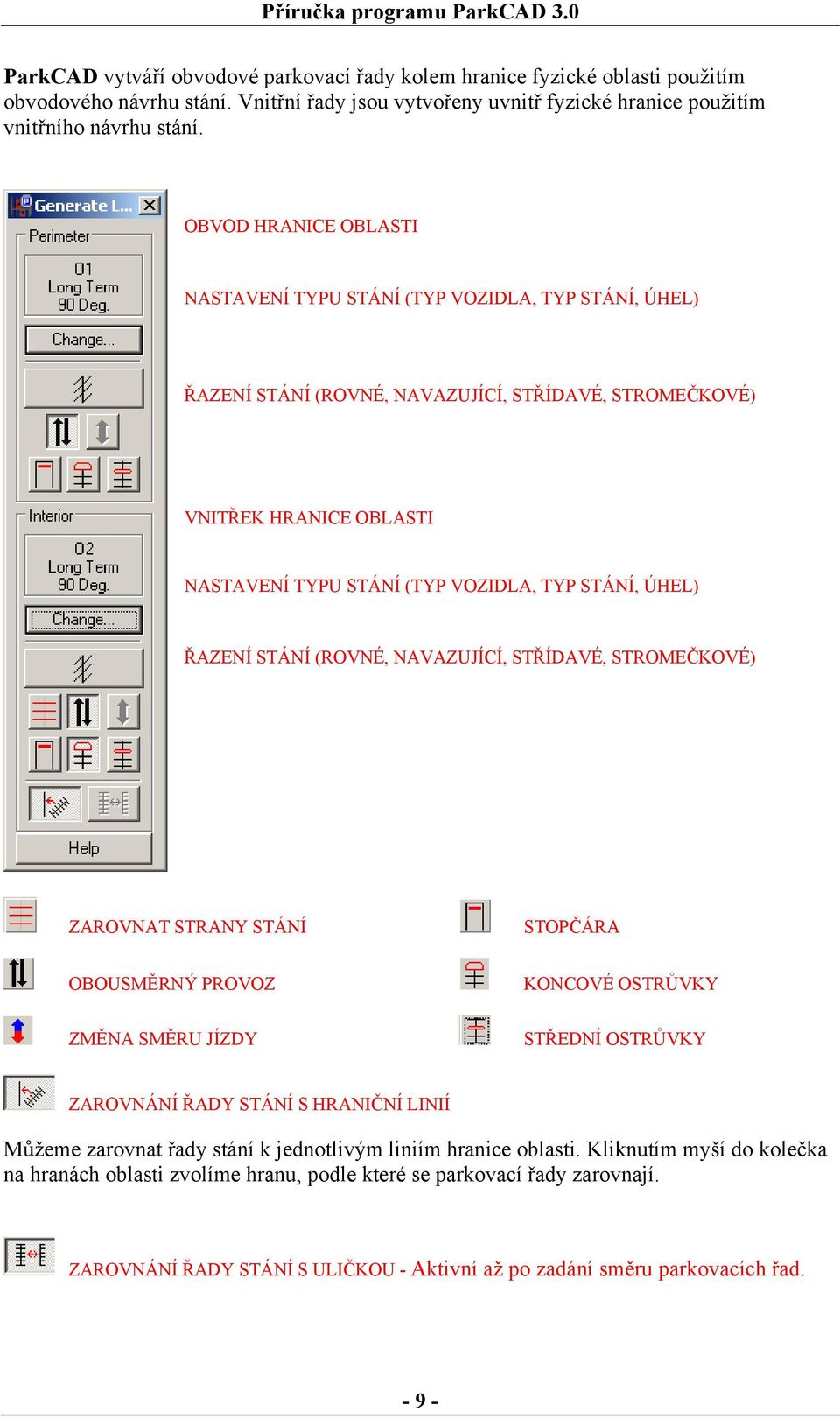

9 ParkCAD vytváří obvodové parkovací řady kolem hranice fyzické oblasti použitím obvodového návrhu stání. Vnitřní řady jsou vytvořeny uvnitř fyzické hranice použitím vnitřního návrhu stání. OBVOD HRANICE OBLASTI NASTAVENÍ TYPU STÁNÍ (TYP VOZIDLA, TYP STÁNÍ, ÚHEL) ŘAZENÍ STÁNÍ (ROVNÉ, NAVAZUJÍCÍ, STŘÍDAVÉ, STROMEČKOVÉ) VNITŘEK HRANICE OBLASTI NASTAVENÍ TYPU STÁNÍ (TYP VOZIDLA, TYP STÁNÍ, ÚHEL) ŘAZENÍ STÁNÍ (ROVNÉ, NAVAZUJÍCÍ, STŘÍDAVÉ, STROMEČKOVÉ) ZAROVNAT STRANY STÁNÍ STOPČÁRA OBOUSMĚRNÝ PROVOZ KONCOVÉ OSTRŮVKY ZMĚNA SMĚRU JÍZDY STŘEDNÍ OSTRŮVKY ZAROVNÁNÍ ŘADY STÁNÍ S HRANIČNÍ LINIÍ Můžeme zarovnat řady stání k jednotlivým liniím hranice oblasti. Kliknutím myší do kolečka na hranách oblasti zvolíme hranu, podle které se parkovací řady zarovnají. ZAROVNÁNÍ ŘADY STÁNÍ S ULIČKOU - Aktivní až po zadání směru parkovacích řad

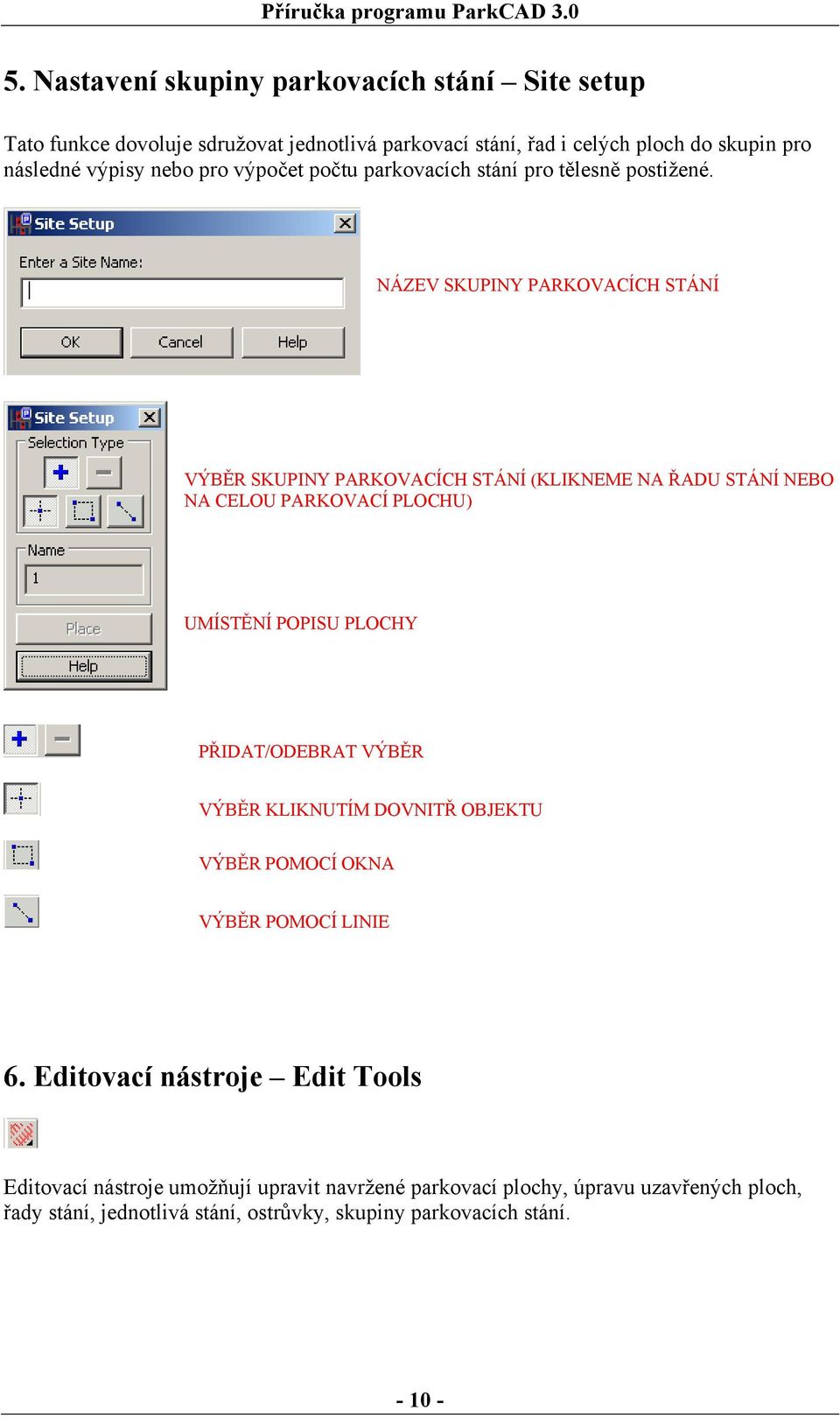

10 5. Nastavení skupiny parkovacích stání Site setup Tato funkce dovoluje sdružovat jednotlivá parkovací stání, řad i celých ploch do skupin pro následné výpisy nebo pro výpočet počtu parkovacích stání pro tělesně postižené. NÁZEV SKUPINY PARKOVACÍCH STÁNÍ VÝBĚR SKUPINY PARKOVACÍCH STÁNÍ (KLIKNEME NA ŘADU STÁNÍ NEBO NA CELOU PARKOVACÍ PLOCHU) UMÍSTĚNÍ POPISU PLOCHY PŘIDAT/ODEBRAT VÝBĚR VÝBĚR KLIKNUTÍM DOVNITŘ OBJEKTU VÝBĚR POMOCÍ OKNA VÝBĚR POMOCÍ LINIE 6. Editovací nástroje Edit Tools Editovací nástroje umožňují upravit navržené parkovací plochy, úpravu uzavřených ploch, řady stání, jednotlivá stání, ostrůvky, skupiny parkovacích stání

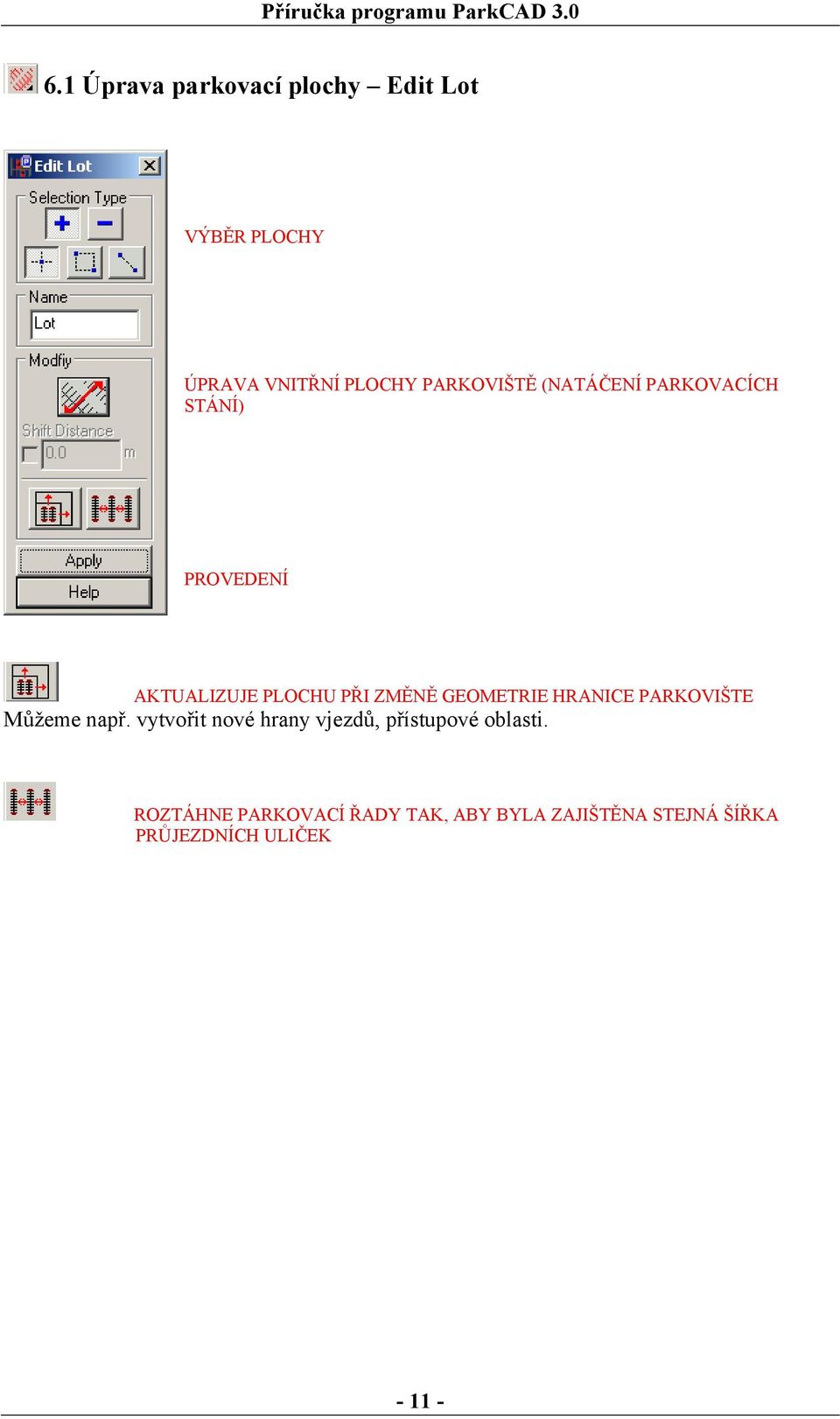

11 6.1 Úprava parkovací plochy Edit Lot VÝBĚR PLOCHY ÚPRAVA VNITŘNÍ PLOCHY PARKOVIŠTĚ (NATÁČENÍ PARKOVACÍCH STÁNÍ) PROVEDENÍ AKTUALIZUJE PLOCHU PŘI ZMĚNĚ GEOMETRIE HRANICE PARKOVIŠTE Můžeme např. vytvořit nové hrany vjezdů, přístupové oblasti. ROZTÁHNE PARKOVACÍ ŘADY TAK, ABY BYLA ZAJIŠTĚNA STEJNÁ ŠÍŘKA PRŮJEZDNÍCH ULIČEK

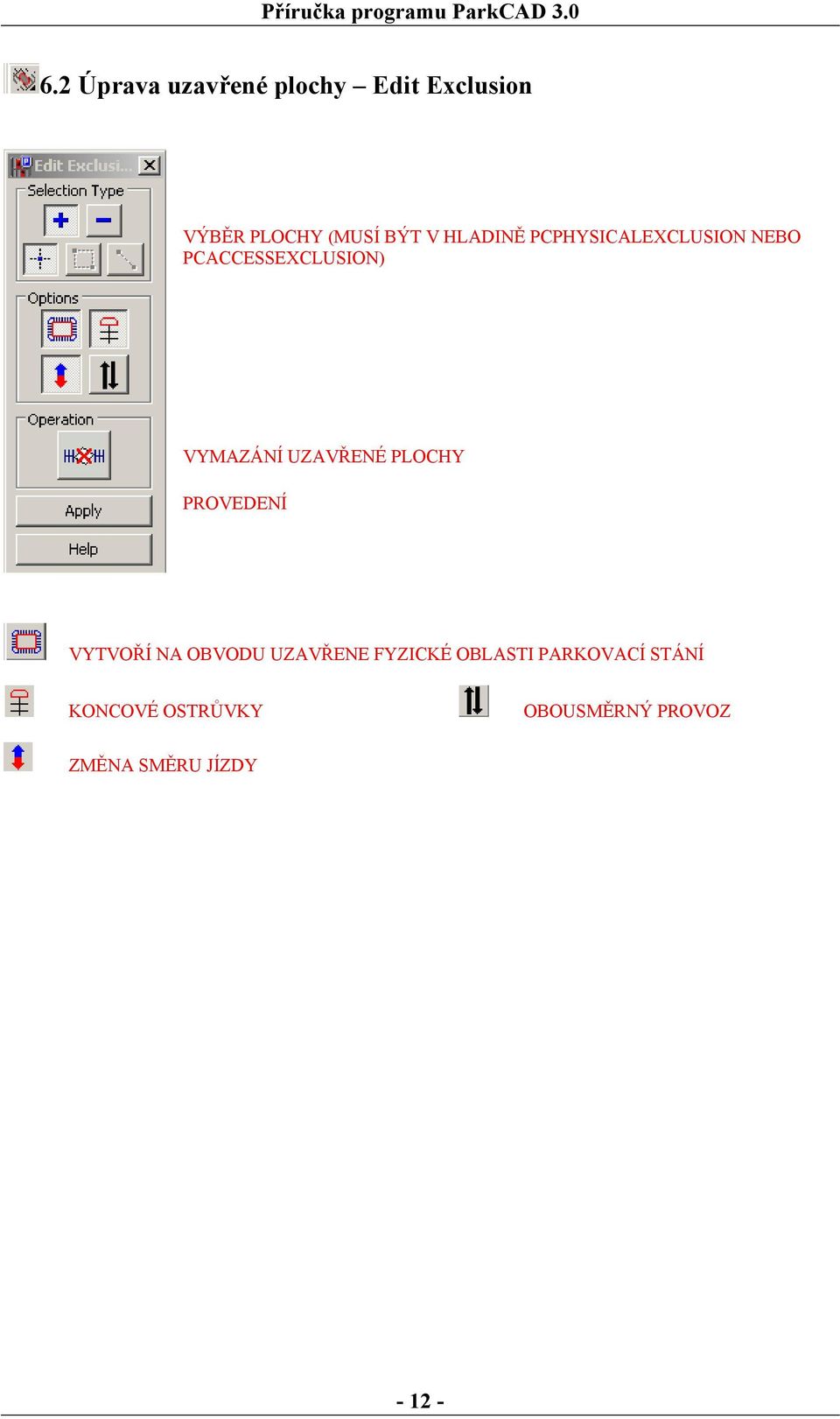

12 6.2 Úprava uzavřené plochy Edit Exclusion VÝBĚR PLOCHY (MUSÍ BÝT V HLADINĚ PCPHYSICALEXCLUSION NEBO PCACCESSEXCLUSION) VYMAZÁNÍ UZAVŘENÉ PLOCHY PROVEDENÍ VYTVOŘÍ NA OBVODU UZAVŘENE FYZICKÉ OBLASTI PARKOVACÍ STÁNÍ KONCOVÉ OSTRŮVKY OBOUSMĚRNÝ PROVOZ ZMĚNA SMĚRU JÍZDY

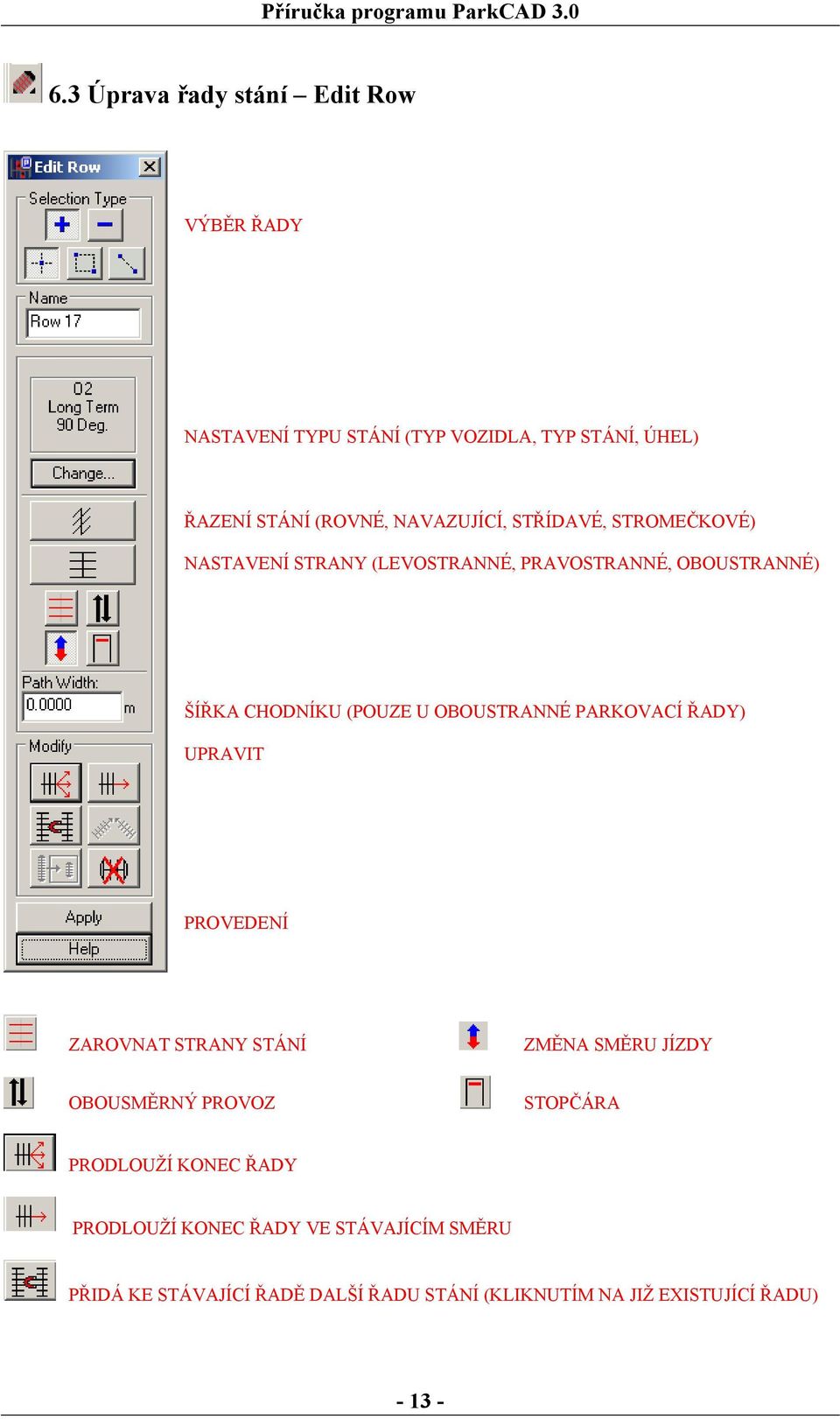

13 6.3 Úprava řady stání Edit Row VÝBĚR ŘADY NASTAVENÍ TYPU STÁNÍ (TYP VOZIDLA, TYP STÁNÍ, ÚHEL) ŘAZENÍ STÁNÍ (ROVNÉ, NAVAZUJÍCÍ, STŘÍDAVÉ, STROMEČKOVÉ) NASTAVENÍ STRANY (LEVOSTRANNÉ, PRAVOSTRANNÉ, OBOUSTRANNÉ) ŠÍŘKA CHODNÍKU (POUZE U OBOUSTRANNÉ PARKOVACÍ ŘADY) UPRAVIT PROVEDENÍ ZAROVNAT STRANY STÁNÍ ZMĚNA SMĚRU JÍZDY OBOUSMĚRNÝ PROVOZ STOPČÁRA PRODLOUŽÍ KONEC ŘADY PRODLOUŽÍ KONEC ŘADY VE STÁVAJÍCÍM SMĚRU PŘIDÁ KE STÁVAJÍCÍ ŘADĚ DALŠÍ ŘADU STÁNÍ (KLIKNUTÍM NA JIŽ EXISTUJÍCÍ ŘADU)

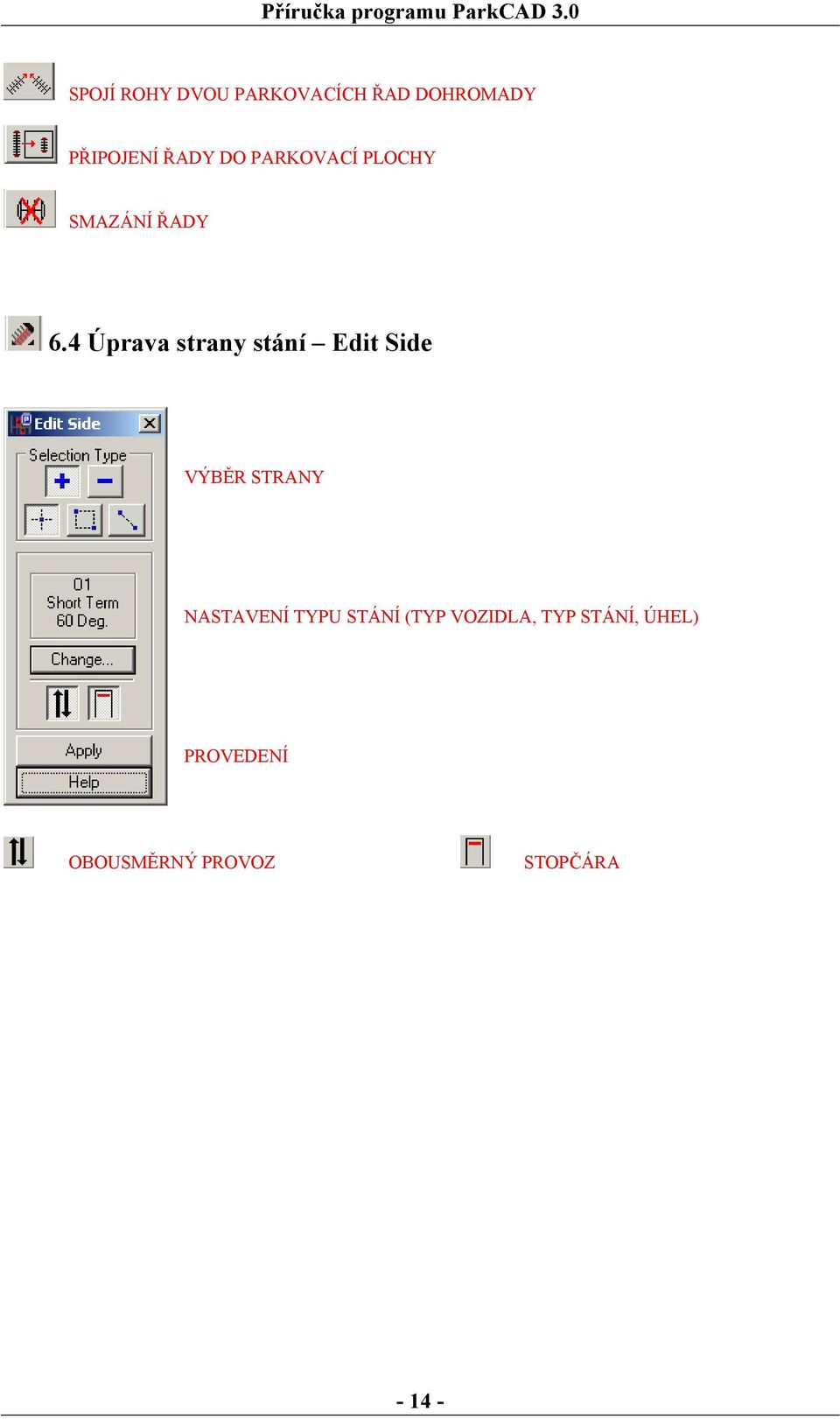

14 SPOJÍ ROHY DVOU PARKOVACÍCH ŘAD DOHROMADY PŘIPOJENÍ ŘADY DO PARKOVACÍ PLOCHY SMAZÁNÍ ŘADY 6.4 Úprava strany stání Edit Side VÝBĚR STRANY NASTAVENÍ TYPU STÁNÍ (TYP VOZIDLA, TYP STÁNÍ, ÚHEL) PROVEDENÍ OBOUSMĚRNÝ PROVOZ STOPČÁRA

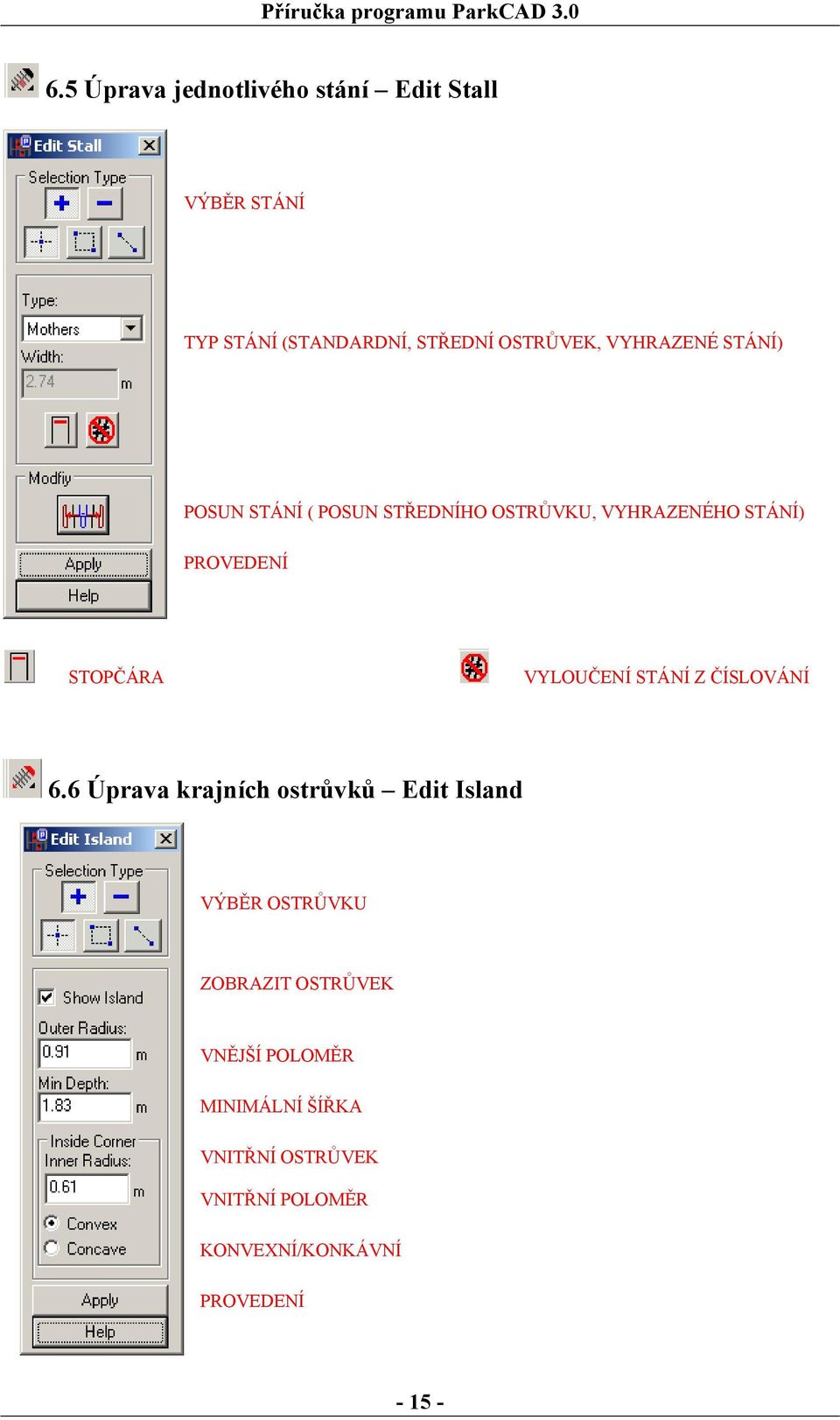

15 6.5 Úprava jednotlivého stání Edit Stall VÝBĚR STÁNÍ TYP STÁNÍ (STANDARDNÍ, STŘEDNÍ OSTRŮVEK, VYHRAZENÉ STÁNÍ) POSUN STÁNÍ ( POSUN STŘEDNÍHO OSTRŮVKU, VYHRAZENÉHO STÁNÍ) PROVEDENÍ STOPČÁRA VYLOUČENÍ STÁNÍ Z ČÍSLOVÁNÍ 6.6 Úprava krajních ostrůvků Edit Island VÝBĚR OSTRŮVKU ZOBRAZIT OSTRŮVEK VNĚJŠÍ POLOMĚR MINIMÁLNÍ ŠÍŘKA VNITŘNÍ OSTRŮVEK VNITŘNÍ POLOMĚR KONVEXNÍ/KONKÁVNÍ PROVEDENÍ

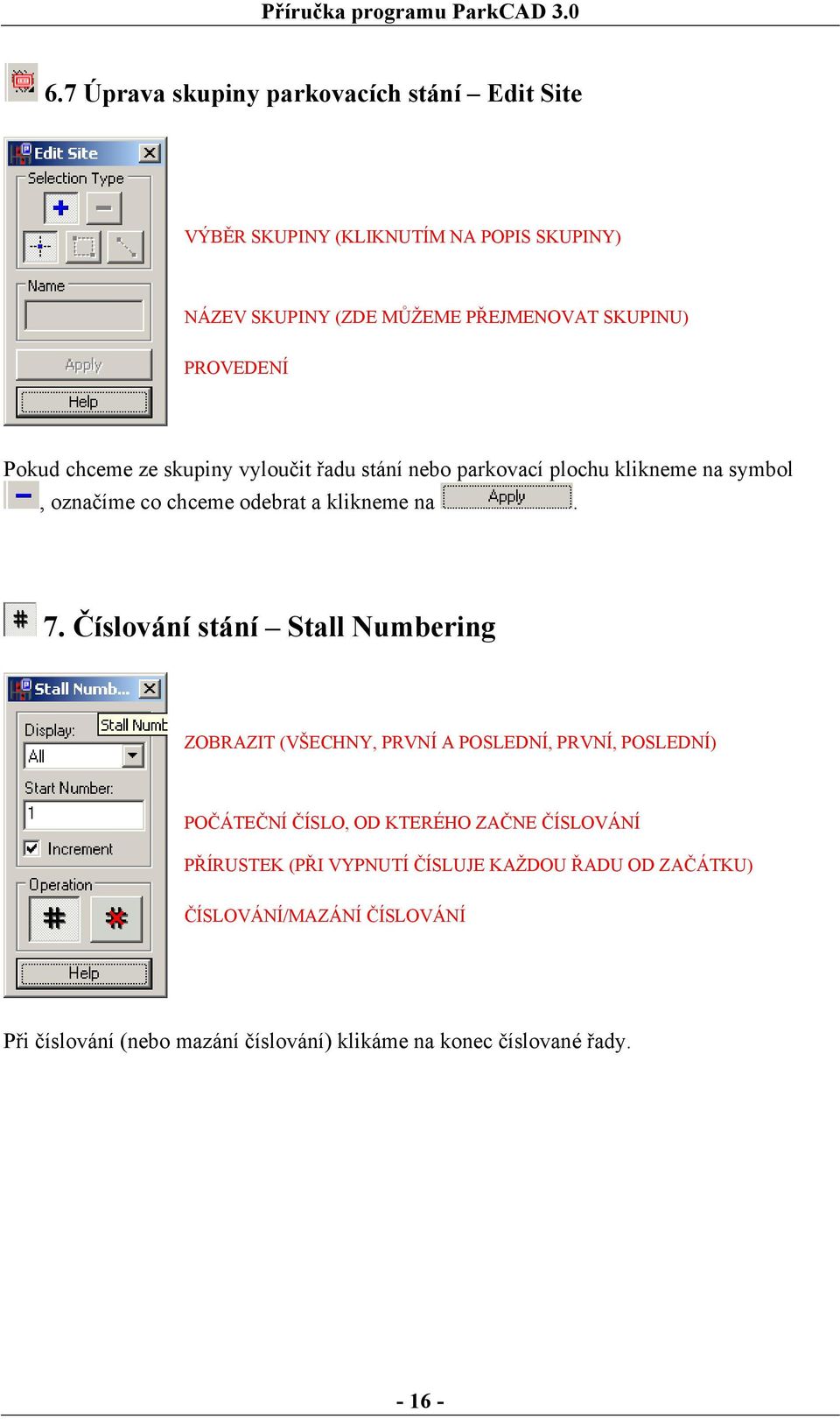

16 6.7 Úprava skupiny parkovacích stání Edit Site VÝBĚR SKUPINY (KLIKNUTÍM NA POPIS SKUPINY) NÁZEV SKUPINY (ZDE MŮŽEME PŘEJMENOVAT SKUPINU) PROVEDENÍ Pokud chceme ze skupiny vyloučit řadu stání nebo parkovací plochu klikneme na symbol, označíme co chceme odebrat a klikneme na. 7. Číslování stání Stall Numbering ZOBRAZIT (VŠECHNY, PRVNÍ A POSLEDNÍ, PRVNÍ, POSLEDNÍ) POČÁTEČNÍ ČÍSLO, OD KTERÉHO ZAČNE ČÍSLOVÁNÍ PŘÍRUSTEK (PŘI VYPNUTÍ ČÍSLUJE KAŽDOU ŘADU OD ZAČÁTKU) ČÍSLOVÁNÍ/MAZÁNÍ ČÍSLOVÁNÍ Při číslování (nebo mazání číslování) klikáme na konec číslované řady

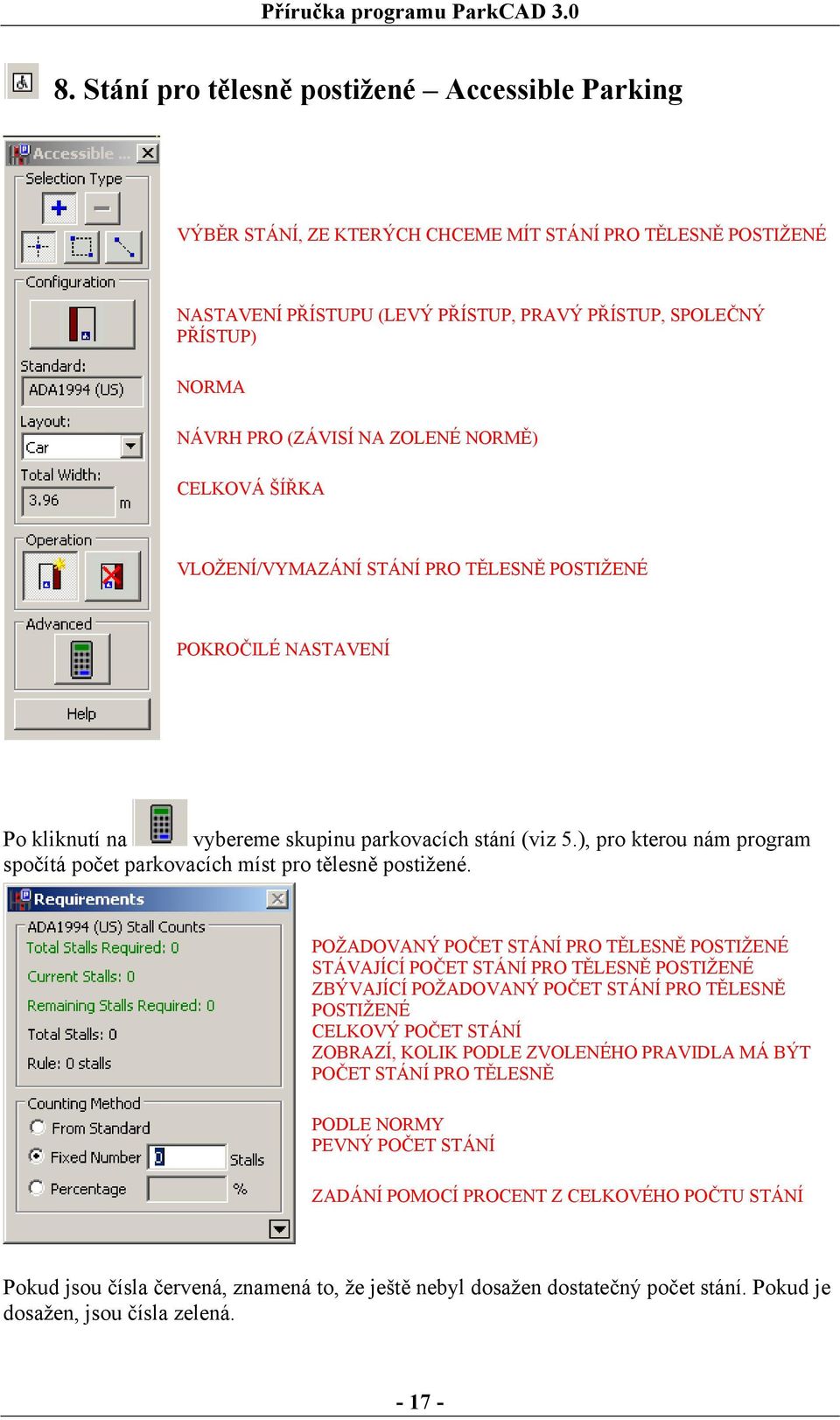

17 8. Stání pro tělesně postižené Accessible Parking VÝBĚR STÁNÍ, ZE KTERÝCH CHCEME MÍT STÁNÍ PRO TĚLESNĚ POSTIŽENÉ NASTAVENÍ PŘÍSTUPU (LEVÝ PŘÍSTUP, PRAVÝ PŘÍSTUP, SPOLEČNÝ PŘÍSTUP) NORMA NÁVRH PRO (ZÁVISÍ NA ZOLENÉ NORMĚ) CELKOVÁ ŠÍŘKA VLOŽENÍ/VYMAZÁNÍ STÁNÍ PRO TĚLESNĚ POSTIŽENÉ POKROČILÉ NASTAVENÍ Po kliknutí na vybereme skupinu parkovacích stání (viz 5.), pro kterou nám program spočítá počet parkovacích míst pro tělesně postižené. POŽADOVANÝ POČET STÁNÍ PRO TĚLESNĚ POSTIŽENÉ STÁVAJÍCÍ POČET STÁNÍ PRO TĚLESNĚ POSTIŽENÉ ZBÝVAJÍCÍ POŽADOVANÝ POČET STÁNÍ PRO TĚLESNĚ POSTIŽENÉ CELKOVÝ POČET STÁNÍ ZOBRAZÍ, KOLIK PODLE ZVOLENÉHO PRAVIDLA MÁ BÝT POČET STÁNÍ PRO TĚLESNĚ PODLE NORMY PEVNÝ POČET STÁNÍ ZADÁNÍ POMOCÍ PROCENT Z CELKOVÉHO POČTU STÁNÍ Pokud jsou čísla červená, znamená to, že ještě nebyl dosažen dostatečný počet stání. Pokud je dosažen, jsou čísla zelená

18 9. Vytvoření výpisu Create Report VÝBĚR ŘADY STÁNÍ, PARKOVACÍ PLOCHY NEBO SKUPINY PARKOVACÍCH STÁNÍ (KLIKNUTÍM NA POPIS SKUPINY) TYP VÝPISU Kliknutím na postižené). zobrazíme výpis stání (druhy stání, počet stání, počet stání pro tělesně Kliknutím na zobrazíme množství jednotlivých částí parkoviště (délky vodorovného značení, obvod ostrůvků, plochy ostrůvků, počty parkovacích objektů), včetně odhadu nákladů (musíme mít v návrhových parametrech nastaveny jednotkové ceny jednotlivých objektů)

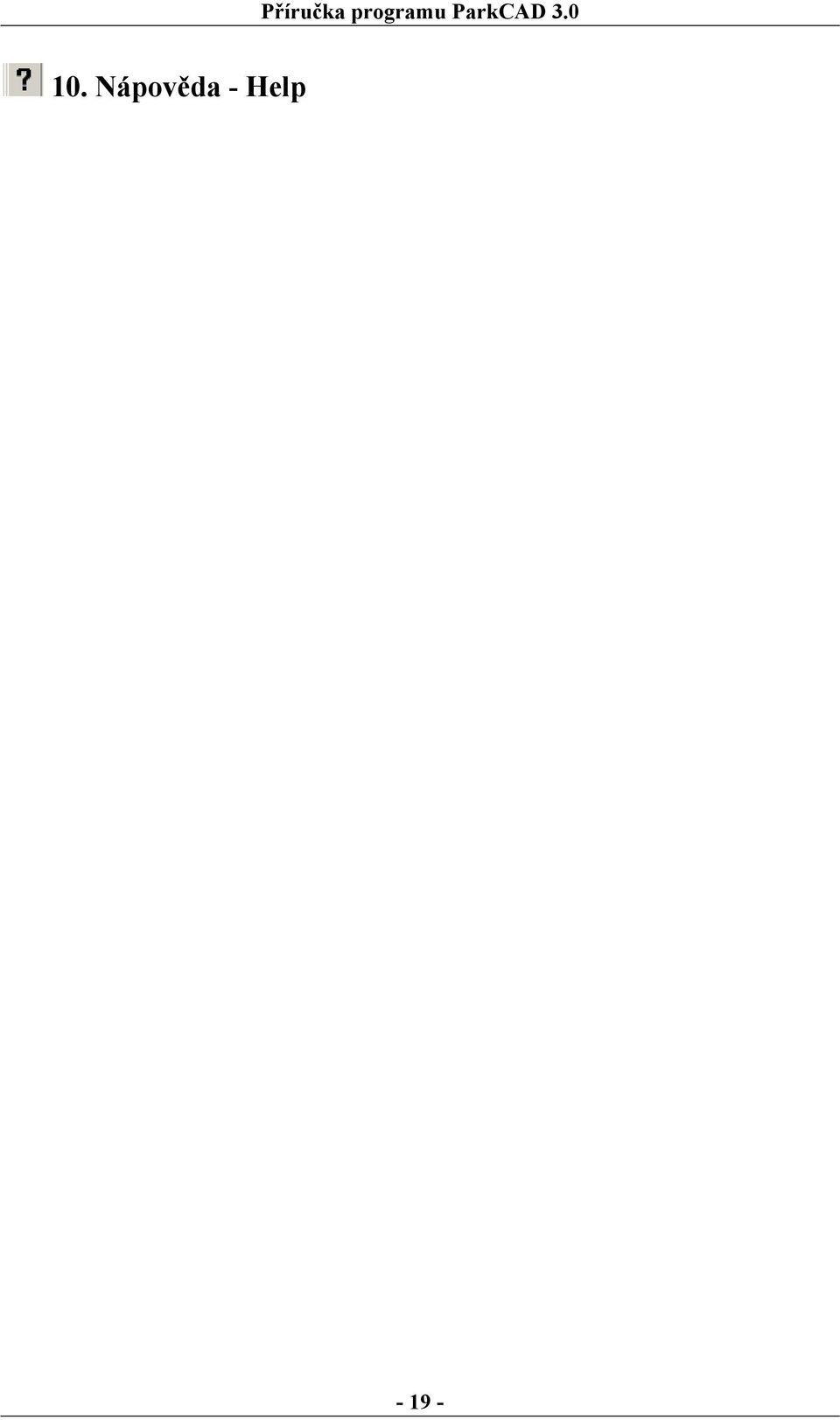

19 10. Nápověda - Help
