1 ÄKTA oligopilot plus Návod k obsluze Překlad z anglického jazyka

2 Obsah Obsah 1 Úvod Důležité informace pro uživatele Informace o právních předpisech Přístroj Řídicí software Dokumentace pro uživatele... 2 Bezpečnostní instrukce Bezpečnostní opatření Štítky Nouzové postupy Informace o recyklaci... 3 Instalace Požadavky na místo instalace Přeprava Vybalení Montáž Připojení Náhradní díly a příslušenství... 4 Obsluha Přehled obsluhy Spouštění přístroje Spuštění řídícího systému Příprava pracovního cyklu Přípravy před spuštěním Provedení pracovního cyklu Postupy po syntéze... 5 Údržba Obecné Plán údržby prováděné uživatelem Čištění Údržba komponent Demontáž a montáž komponent a spotřebního materiálu Výměna pojistek Kalibrace Skladování... 6 Odhalování a odstraňování závad Problémy s UV křivkou Problémy s vodivostní křivkou Problémy s tlakovou křivkou ÄKTA oligopilot plus Návod k obsluze AC

3 Obsah 6.4 Čerpadlo P Vedení a konektory Vysoký systémový protitlak... 7 Referenční informace Specifikace Chemická odolnost Doporučení pro systém Formulář Prohlášení o zdraví a bezpečnosti Objednací údaje... Příloha A Schéma zapojení - průtokový kanál... Příloha B Hadičky ÄKTA oligopilot plus Návod k obsluze AC 3

4 1 Úvod 1 Úvod Účel návodu k obsluze Návod k obsluze obsahuje pokyny pro bezpečné používání produktu ÄKTA oligopilot plus. Předpoklady Pro provoz přístroje ÄKTA oligopilot plus způsobem, k němuž je určen, je nutno splnit následující předpoklady: Uživatel musí mít základní znalosti práce s počítačem a operačním systémem Microsoft Windows. Uživatel musí rozumět koncepci chromatografie kapalin. Uživatel musí přečíst a pochopit bezpečnostní pokyny v této příručce. Instalace ÄKTA oligopilot plus i softwaru, jeho nastavení a kalibrace musí být provedeny podle pokynů uvedených v tomto návodu k obsluze. O této kapitole Tato kapitola obsahuje důležité informace, popis účelu přístroje ÄKTA oligopilot plus, zákonné informace, seznam přidružené dokumentace, definice bezpečnostních pokynů a další. 1.1 Důležité informace pro uživatele Před prací s produktem si přečtěte následující Všichni uživatelé si musí před instalací, použitím a údržbou systému přečíst celý Návod k obsluze. Při práci s produktem mějte Návod k obsluze vždy po ruce. 4 ÄKTA oligopilot plus Návod k obsluze AC

5 1 Úvod 1.1 Důležité informace pro uživatele Nepoužívejte produkt jinak, než je uvedeno v uživatelské dokumentaci. V opačném případě se vystavujete riziku poranění a můžete poškodit zařízení. Určené použití ÄKTA oligopilot plus je plně automatizovaný systém určený pro syntézu oligonukleotidů DNA a RNA. Systém ÄKTA oligopilot plus je určen pouze pro výzkumné účely a nesmí se používat v žádných klinických procedurách ani pro diagnostické účely. Bezpečnostní upozornění V tomto návodu k obsluze jsou uvedeny VÝSTRAHY, hlášení POZOR a UPOZORNĚNÍ důležité pro bezpečné používání výrobku. Viz definice níže. Výstražná upozornění se používá pro označení nebezpečné situace a pokud jí nebude zamezeno, může dojít ke smrtelnému nebo vážnému úrazu. Pokud nebudou splněny a jasně pochopeny všechny uvedené podmínky, v žádném případě dále nepokračujte. Pozor VAROVÁNÍ VAROVÁNÍ se používá pro označení nebezpečné situace. Pokud této situaci nepředejdete, může dojít k lehkému nebo středně těžkému úrazu. Pokud nesplníte a jasně nepochopíte všechny uvedené podmínky, je důležité, abyste dále nepokračovali. Upozornění UPOZORNĚNÍ UPOZORNĚNÍ obsahuje pokyny, které musí být dodržovány, aby nedošlo k poškození výrobku nebo jiných součástí. ÄKTA oligopilot plus Návod k obsluze AC 5

6 1 Úvod 1.1 Důležité informace pro uživatele Poznámky a návrhy Poznámka: Tip: Poznámky obsahují informace, které jsou důležité pro optimální a bezporuchový provoz produktu. Tipy obsahují užitečné informace, které mohou přispět ke zlepšení či optimalizaci postupů. Typografické konvence Softwarové položky jsou v textu odlišeny tučnou kurzívou. Dvojtečka odděluje úrovně nabídky, tedy File:Open znamená příkaz Open v nabídce File. Hardwarové položky lze rozpoznat jako text psaný tučným písmem (např. Power). 1.2 Informace o právních předpisech V tomto oddílu V této části jsou popsány směrnice a normy, které systém ÄKTA oligopilot plus splňuje. Informace o výrobě Níže uvedená tabulka shrnuje požadované výrobní informace. Více informací najdete v dokumentu Prohlášení o shodě EU (DoC). Požadavek Název a adresa výrobce Obsah GE Healthcare Bio-Sciences AB, Björkgatan 30, SE Uppsala, Sweden 6 ÄKTA oligopilot plus Návod k obsluze AC

7 1 Úvod 1.2 Informace o právních předpisech Shoda se směrnicemi EU Tento výrobek splňuje evropské směrnice, jejichž výčet je uveden v tabulce, protože splňuje příslušné harmonizované normy. Směrnice 2006/42/ES 2004/108/ES 2006/95/ES Název Směrnice o strojních zařízeních Směrnice o elektromagnetické kompatibilitě (EMC) Směrnice o nízkém napětí Označení CE Označení CE a příslušné prohlášení EU o shodě platí pro přístroj, pokud: používán jako samostatná jednotka nebo je připojen k jiným výrobkům doporučeným nebo popsaným v uživatelské dokumentaci a používaný ve stavu v němž jej dodal výrobce, společnost GE Healthcare, s výjimkou změn popsaných v uživatelské dokumentaci. Mezinárodní normy Tento výrobek splňuje požadavky následujících norem: Norma EN/IEC , UL , CAN/CSA-C22.2 č EN EN ISO Popis Bezpečnostní požadavky na elektrická měřicí, řídicí a laboratorní zařízení Elektrická zařízení pro měření, regulaci a laboratorní použití - požadavky EMC. Bezpečnost strojního zařízení. Obecné principy pro design. Posouzení rizika a snížení rizika. Poznámky Směrnice EN je harmonizována se směrnicí EU 2006/95/ES. Směrnice EN je harmonizována se směrnicí EU 2004/108/ES. Směrnice EN ISO je harmonizována se směrnicí EU 2006/42/ES. ÄKTA oligopilot plus Návod k obsluze AC 7

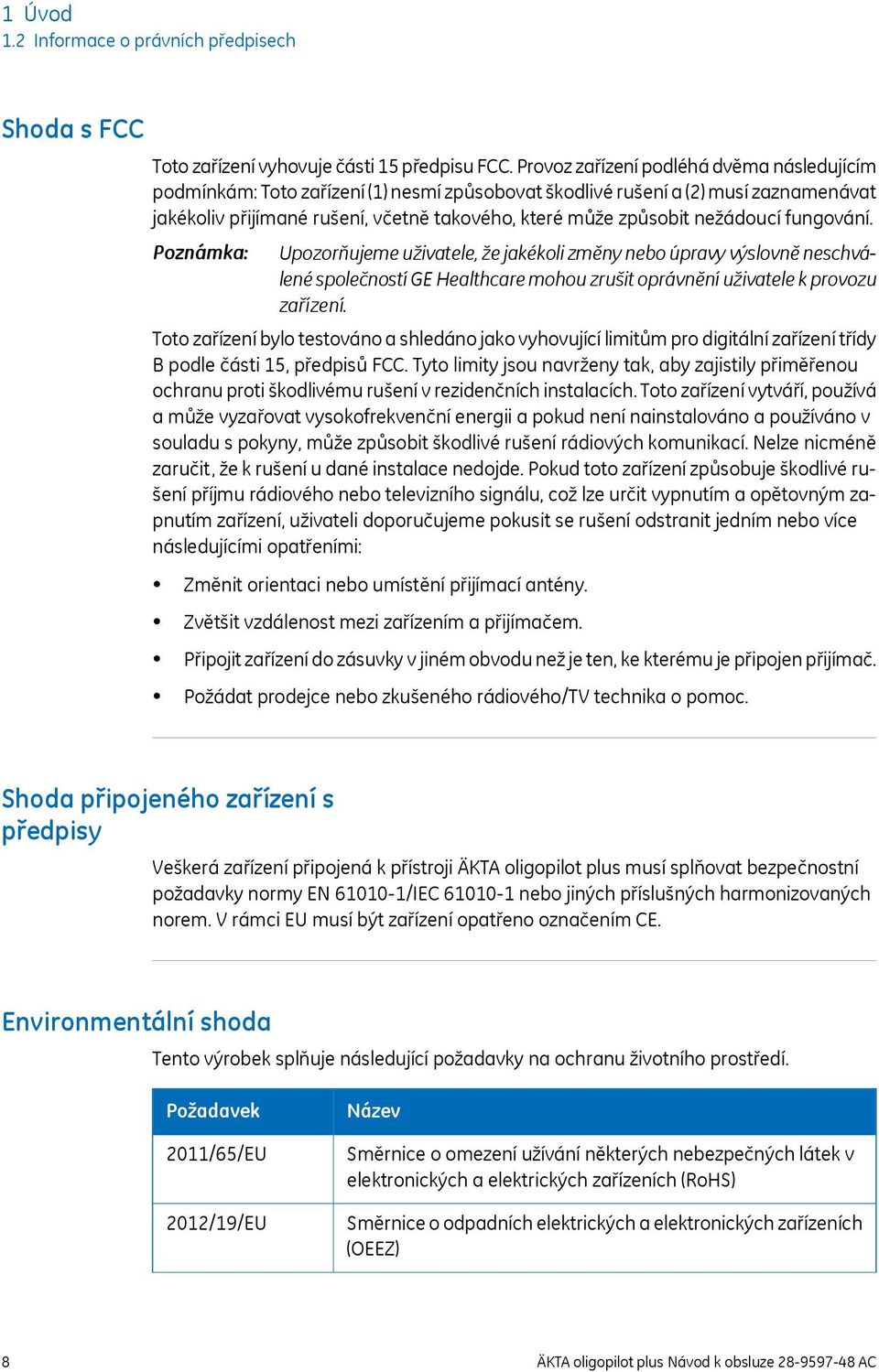

8 1 Úvod 1.2 Informace o právních předpisech Shoda s FCC Toto zařízení vyhovuje části 15 předpisu FCC. Provoz zařízení podléhá dvěma následujícím podmínkám: Toto zařízení (1) nesmí způsobovat škodlivé rušení a (2) musí zaznamenávat jakékoliv přijímané rušení, včetně takového, které může způsobit nežádoucí fungování. Poznámka: Upozorňujeme uživatele, že jakékoli změny nebo úpravy výslovně neschválené společností GE Healthcare mohou zrušit oprávnění uživatele k provozu zařízení. Toto zařízení bylo testováno a shledáno jako vyhovující limitům pro digitální zařízení třídy B podle části 15, předpisů FCC. Tyto limity jsou navrženy tak, aby zajistily přiměřenou ochranu proti škodlivému rušení v rezidenčních instalacích. Toto zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii a pokud není nainstalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiových komunikací. Nelze nicméně zaručit, že k rušení u dané instalace nedojde. Pokud toto zařízení způsobuje škodlivé rušení příjmu rádiového nebo televizního signálu, což lze určit vypnutím a opětovným zapnutím zařízení, uživateli doporučujeme pokusit se rušení odstranit jedním nebo více následujícími opatřeními: Změnit orientaci nebo umístění přijímací antény. Zvětšit vzdálenost mezi zařízením a přijímačem. Připojit zařízení do zásuvky v jiném obvodu než je ten, ke kterému je připojen přijímač. Požádat prodejce nebo zkušeného rádiového/tv technika o pomoc. Shoda připojeného zařízení s předpisy Veškerá zařízení připojená k přístroji ÄKTA oligopilot plus musí splňovat bezpečnostní požadavky normy EN /IEC nebo jiných příslušných harmonizovaných norem. V rámci EU musí být zařízení opatřeno označením CE. Environmentální shoda Tento výrobek splňuje následující požadavky na ochranu životního prostředí. Požadavek 2011/65/EU 2012/19/EU Název Směrnice o omezení užívání některých nebezpečných látek v elektronických a elektrických zařízeních (RoHS) Směrnice o odpadních elektrických a elektronických zařízeních (OEEZ) 8 ÄKTA oligopilot plus Návod k obsluze AC

9 1 Úvod 1.2 Informace o právních předpisech Požadavek ACPEIP Směrnice (ES) č. 1907/2006 Název Správa regulace znečistění způsobeného elektronickými výrobky informační techniky, čínské omezení užívání nebezpečných materiálů (RoHS) Registrace, hodnocení, autorizace a omezení chemikálií (REACH) 1.3 Přístroj Hlavní součásti přístroje ÄKTA oligopilot plus je plně automatizovaný systém určený pro syntézu oligonukleotidů DNA a RNA Obrázek 1.1: Hlavní součásti přístroje ÄKTA oligopilot plus Návod k obsluze AC 9

10 1 Úvod 1.3 Přístroj Součást Funkce Box 900 Monitor ph/c-900 Monitor UV-900 Pump P-900 (P-901 alt. P-903) Power (hlavní) vypínač Držák kolony a kolona Přívodní ventil kolony, V6 (INV-908) Držáky lahví Výpustný ventil kolony, V7 (INV-908) Tlakoměry Elektrické a komunikační přípojky ÄKTA oligopilot plus Návod k obsluze AC

11 1 Úvod 1.3 Přístroj Č. Popis Č. Popis 1 Zásuvka síťového napájení 4 CU Napájecí kabel 5 USB kabel k počítači 3 Kabel UniNet-1 6 Napájení CU-950 Regulátor argonu Do rohu systému je umístěn regulátor argonového plynu a tlakoměr. Regulátor by měl být nastaven na hodnotu 0,3 bar a v láhvích s reagenciemi tak vytvářet mírný přetlak z důvodu zabránění přístupu vzduchu a vlhkosti. Mírný přetlak argonu působí pozitivně také na vstupech, které čerpadlům napomáhají zajistit stabilní průtok. Je důležité, aby ve všech lahvích s reagenciemi byl stejný tlak a čerpadla tak mohla zajistit dodržení přesně nastavené průtokové rychlosti dané metody. Pokud je v láhvích příliš nízký tlak, mohou se tvořit bubliny (kavitace). Pokud je tlak příliš vysoký, může to vyvolat vyšší průtokovou rychlost, než byla v dané metodě syntéza naprogramována 1.4 Řídicí software Řídicí software UNICORN Řídicí software UNICORN je ucelené programové vybavení pro řízení a ovládání systému ÄKTA oligopilot plus. Software běží pod operačním systémem Microsoft Windows. UNICORN je dodáván s několika již předdefinovanými metodami, které umožňují snadné navrhování metod syntézy. Pro více informací o řídicím systému UNICORN nahlédněte do dodaného návodu k obsluze k zařízení UNICORN. 1.5 Dokumentace pro uživatele Kromě tohoto návodu k obsluze obsahuje průvodní sada výrobku ÄKTA oligopilot plus produktovou dokumentaci s podrobnou specifikací a doklady pro sledovatelnost. Nejdůležitější dokumenty v sadě vzhledem k technickým aspektům systému ÄKTA oligopilot plus: ÄKTA oligopilot plus Návod k obsluze AC 11

12 1 Úvod 1.5 Dokumentace pro uživatele Systémová dokumentace Dokumentace pro uživatele ÄKTA oligopilot plus Operating Instructions ÄKTA oligopilot plus User Manual ÄKTA oligopilot plus Installation Guide EU prohlášení o shodě pro ÄKTA oligopilot plus Obsah Pokyny potřebné k bezpečnému ovládání zařízení, včetně stručného popisu systému, instalace a údržby. Detailní popis systému. Kompletní uživatelské pokyny pro tvorbu metod, ovládání, důkladnou údržbu a řešení potíží. Pokyny pro instalaci a instalační test. Dokument jímž výrobce zaručuje, že je výrobek v souladu se základními požadavky příslušných směrnic. Softwarová dokumentace Spolu s každým systémem je dodávána následující dokumentace, poskytující doplňující informace vztahující se k systému ÄKTA oligopilot plus, nezávisle na specifické konfiguraci: Dokument Dokumentace softwaru UNICORN Účel/obsah Návody obsahují podrobné pokyny jak ovládat software UNICORN, jak pracovat s metodami, pokyny k provádění cyklů a vyhodnocování výsledků. Online nápověda obsahuje dialogové okno s popisem softwaru UNICORN. Online nápověda je dostupná z nabídky Help. Dokumentace k součástem Dokumentace k součástem vyrobeným společností GE Healthcare nebo případně třetí stranou je také součástí průvodní sady, pokud je k dispozici. 12 ÄKTA oligopilot plus Návod k obsluze AC

13 2 Bezpečnostní instrukce 2 Bezpečnostní instrukce O této kapitole Tato kapitola popisuje bezpečnostní shodu, bezpečnostní štítky, všeobecná bezpečnostní opatření, postupy v případě nouze a výpadku elektrické energie a recyklaci systému ÄKTA oligopilot plus. 2.1 Bezpečnostní opatření Úvod Přístroj ÄKTA oligopilot plus je napájen síťovým napětím a pod tlakem pracuje s kapalinami, které mohou být nebezpečné. Před instalací, provozem nebo údržbou systému si musíte uvědomit rizika popsané v tomto návodu. Nedodržením pokynů může dojít ke zranění osob nebo poškození zařízení. Bezpečnostní pokyny v tomto oddíle jsou rozděleny do následujících kategorií: Všeobecné pokyny Používání hořlavých kapalin Osobní ochrana Instalace a manipulace s přístrojem Obsluha systému Údržba Všeobecné pokyny Pokud se zařízením přesouvá, hrozí kolize vnějších kapilár a ostatních hadiček s okolními předměty. Mohou být povytaženy z přípojek a může docházet k úniku kapalin. Před přesunem systému musí být všechny vstupy a výstupy utěsněné a všechna rozpouštědla musí být vypuštěna. Jinek hrozí nebezpečí úniku kapalin a ohrožení osob a zařízení. ÄKTA oligopilot plus Návod k obsluze AC 13

14 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření Rychlé otvírání dvířek vytažením na doraz může způsobit vytažení vnitřních kapilár z přípojek, a tím únik kapalin. Nepoužívejte systém ÄKTA oligopilot plus žádným jiným způsobem, než jaký je popsán v příručkách ÄKTA oligopilot plus a UNICORN. Pokud je zařízení používáno způsobem jiným, než jaký specifikoval výrobce, může dojít k narušení ochrany zařízením poskytované. Obsluhu a uživatelskou údržbu přístroje ÄKTA oligopilot plus by měl provádět pouze náležitě kvalifikovaný personál. Před připojením kolony k přístroji ÄKTA oligopilot plus si přečtěte pokyny pro její užívání. Aby na kolonu nepůsobil nadměrný tlak, nastavte tlakový limit na předepsané maximum kolony. Nepoužívejte jakékoliv příslušenství nedodané nebo nedoporučené společností GE Healthcare. Nepoužívejte přístroj ÄKTA oligopilot plus, pokud nepracuje správně nebo vykazuje jakékoliv poškození, například: poškození napájecího kabelu nebo jeho koncovky poškození způsobené pádem zařízení poškození způsobené potřísněním kapalinou 14 ÄKTA oligopilot plus Návod k obsluze AC

15 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření Lahve s činidly připojené do vstupů systému musí být vysoce kvalitní, protože jsou během provozu pod tlakem. Lahve s činidly jevící známky poškození nebo prasknutí okamžitě vyměňte. VAROVÁNÍ Odpadní hadičky a zásobníky musí být zajištěny a utěsněny tak, aby bylo zabráněno samovolnému úniku kapaliny. VAROVÁNÍ Pokud bude přístroj ponechán bez dozoru, ujistěte se, že objem odpadního zásobníku je dimenzován na maximální možný objem. UPOZORNĚNÍ Nevystavujte zařízení rozdílným teplotám okolního prostředí a předcházejte tak jeho zarosení. Používání hořlavých kapalin Nebezpečí požáru. Před spuštěním systému zkontrolujte dokonalé utěsnění. Pokud jsou používány škodlivé nebo hořlavé látky, musí být nainstalována digestoř či obdobný ventilační systém. ÄKTA oligopilot plus Návod k obsluze AC 15

16 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření ÄKTA oligopilot plus využívá kapaliny s rizikem exploze. Před instalací a uvedením do provozu prostudujte příslušné předpisy a nařízení, popřípadě se obraťte na místní úřady. Osobní ochrana Při obsluze a údržbě systému ÄKTA oligopilot plus vždy používejte vhodné prostředky osobní ochrany (PPE). Nebezpečné látky. Pokud pracujete s nebezpečnými chemikáliemi, přijměte veškerá potřebná ochranná opatření, např. použijte ochranné brýle a rukavice odolné vůči použitým látkám. Pro bezpečný provoz a údržbu systému dodržujte místní či národní předpisy. Vysoký tlak. Přístroj ÄKTA oligopilot plus pracuje pod vysokým tlakem. Vždy noste ochranné brýle a ostatní povinné prostředky osobní ochrany (PPE). Instalace a manipulace s přístrojem Napájecí napětí. Před zasunutím koncovky napájecího kabelu do síťové zásuvky se ujistěte, že napájecí napětí odpovídá hodnotám uvedeným na přístroji. 16 ÄKTA oligopilot plus Návod k obsluze AC

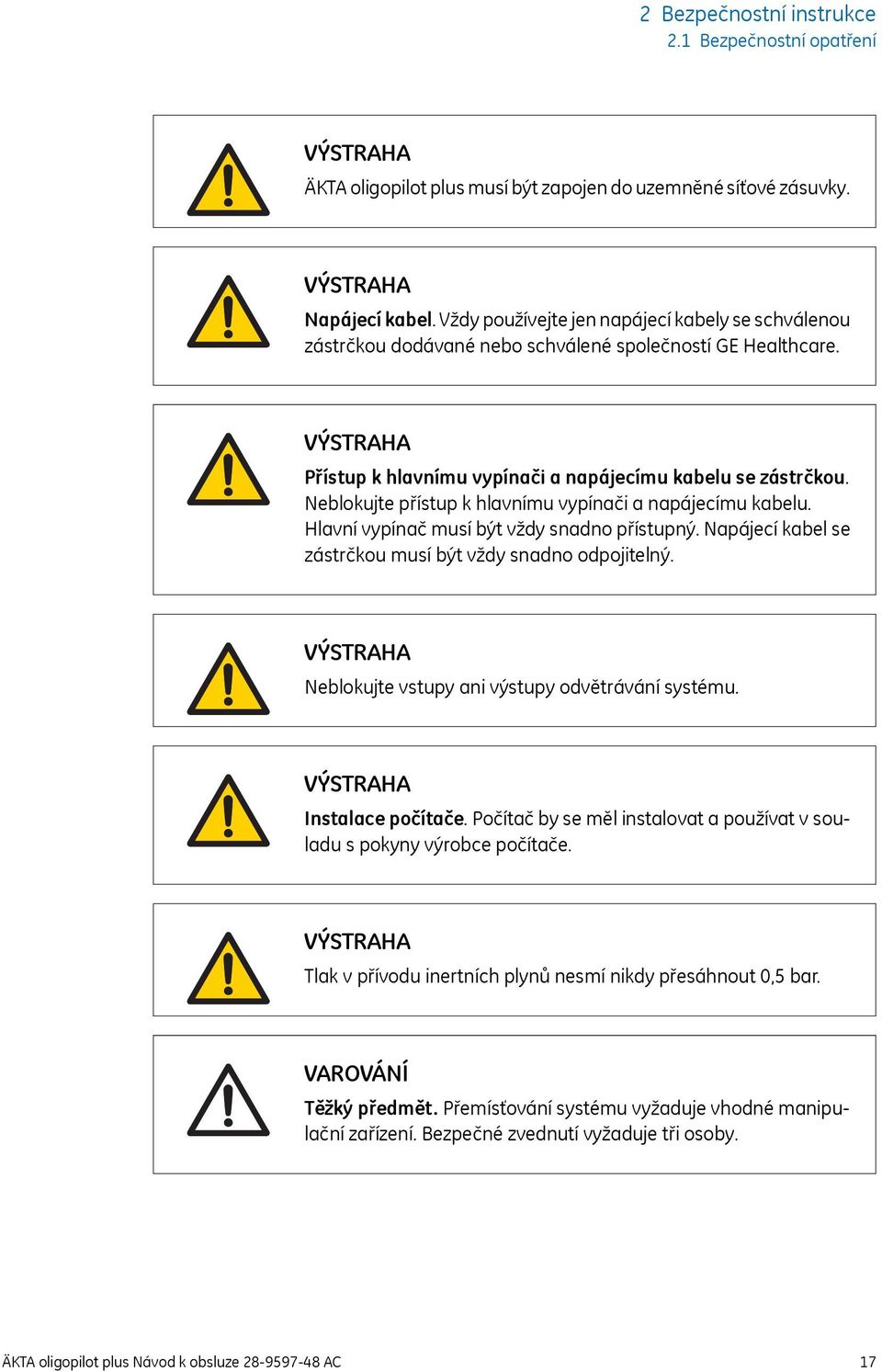

17 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření ÄKTA oligopilot plus musí být zapojen do uzemněné síťové zásuvky. Napájecí kabel. Vždy používejte jen napájecí kabely se schválenou zástrčkou dodávané nebo schválené společností GE Healthcare. Přístup k hlavnímu vypínači a napájecímu kabelu se zástrčkou. Neblokujte přístup k hlavnímu vypínači a napájecímu kabelu. Hlavní vypínač musí být vždy snadno přístupný. Napájecí kabel se zástrčkou musí být vždy snadno odpojitelný. Neblokujte vstupy ani výstupy odvětrávání systému. Instalace počítače. Počítač by se měl instalovat a používat v souladu s pokyny výrobce počítače. Tlak v přívodu inertních plynů nesmí nikdy přesáhnout 0,5 bar. VAROVÁNÍ Těžký předmět. Přemísťování systému vyžaduje vhodné manipulační zařízení. Bezpečné zvednutí vyžaduje tři osoby. ÄKTA oligopilot plus Návod k obsluze AC 17

18 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření UPOZORNĚNÍ Odpojte napájení. Před sejmutím přístrojového modulu nebo před jeho instalací a zapojováním či rozpojováním kabelů vždy přístroj ÄKTA oligopilot plus nejprve odpojte od sítě a předcházejte tak jeho poškození. UPOZORNĚNÍ ÄKTA oligopilot plus musí nainstalovat a připravit personál společnosti GE Healthcare či třetí strana autorizovaná společností GE Healthcare. UPOZORNĚNÍ Počítač používaný se zařízením musí odpovídat požadavkům normy IEC a musí být používán podle pokynů výrobce. Obsluha systému Před zahájením práce musí být k systému připojen odpadní zásobník, který je odolný proti rozpouštědlům. Systém ÄKTA oligopilot plus používá ultrafialové světlo o vysoké intenzitě. Neodpojujte optické kabely, pokud svítí lampa. Na horní plochu systému nikdy nepokládejte nádoby s odpadem. Jsou-li již plné a přetékají, může kapalina prosáknout do systému, způsobit zkrat a následný požár. 18 ÄKTA oligopilot plus Návod k obsluze AC

19 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření Na dvířka ventilu nikdy nepokládejte nádoby s rozpouštědly. V takovém případě by nádoby mohly při otevřených dvířkách ventilu spadnout na zem. UPOZORNĚNÍ Pokud dochází inertní plyn, může to značně ovlivnit průtokové parametry přístroje a tím i celý provoz. Tlakoměry a plnící nádrž průběžně kontrolujte. UPOZORNĚNÍ Pokud je v láhvích příliš nízký tlak, mohou se tvořit bubliny (kavitace). UPOZORNĚNÍ Voda má negativní dopad na výsledek syntézy oligonukleotidů. UPOZORNĚNÍ Tetrahydrofuran (THF) není s čerpadly oligonukleotidických syntezátorů dodávaných společností GE Healthcare kompatibilní, a proto by neměl být v těchto systémech používán. Reagencie s obsahem THF jsou obvykle krycí roztoky a oxidanty. Údržba Obsluha nesmí odkrývat žádné elektrické součásti přístroje, jsou v něm zabudovány vysokonapěťové obvody, které mohou způsobit smrtelný úraz elektrickým proudem. ÄKTA oligopilot plus Návod k obsluze AC 19

20 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření V době, kdy se provádí údržba, zajistěte, aby byl napájecí kabel odpojený ze zásuvky nebo aby bylo vypnuté napájení, aby se předešlo úrazu elektrickým proudem. Elektrické napětí je na zařízení ÄKTA oligopilot plus přítomno i po vypnutí pomocí vypínače Power Switch. Nebezpečí úrazu elektrickým proudem. Veškeré opravy by měl provádět servisní technik oprávněný společností GE Healthcare. Neodstraňujte jakékoliv kryty a nevyměňujte součásti, pokud to není výslovně uvedeno v návodu k obsluze. Odpojte napájení. Před výměnou jakékoliv součásti přístroje vždy nejprve odpojte jeho přívod elektrické energie (pokud není v návodu k obsluze uvedeno jinak). Neprovádějte údržbu, pokud je systém pod elektrickým napětím nebo soustava hadiček pod tlakem. Uvědomte si, že soustava hadiček může být pod tlakem, i když je systém uzavřen. Odpojte napájení. Před výměnou pojistek vždy nejprve přístroj odpojte od elektrické sítě. Vzhledem k nebezpečí vzniku požáru nahrazujte vadné pojistky jen pojistkami stejného typu, stejných parametrů a výkonu. 20 ÄKTA oligopilot plus Návod k obsluze AC

21 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření Před vyřazením z provozu proveďte dekontaminaci zařízení tak, aby bylo zajištěno odstranění možných pozůstatků nebezpečných látek. Předtím, než se začnete pokoušet vyměnit kteroukoliv součást systému, uvolněte nejprve tlak v lahvích s inertním plynem. Nebezpečné chemické látky během údržby. Pokud k čistění systému či kolony používáte nebezpečné chemikálie, omyjte systém acetonitrilem a vedení vypusťte nebo vysušte. K údržbě či opravě přístroje ÄKTA oligopilot plus se smí používat pouze náhradní díly a příslušenství, které bylo schváleno nebo dodáno společností GE Healthcare. Pokud jsou těžší součásti přístroje jako např. čerpadlo ze stojánku odstraněny a dvířka zůstanou otevřená, vlivem vychýlení těžiště může dojít k převrhnutí systému. Vzhledem k nebezpečí zranění v důsledku prasknutí hadiček, výstřiku kapaliny nebo exploze v potenciálně výbušném prostředí musí být po provedení montáže přezkoušena těsnost rozvodu při maximálním tlaku. ÄKTA oligopilot plus Návod k obsluze AC 21

22 2 Bezpečnostní instrukce 2.1 Bezpečnostní opatření Před demontáží zkontrolujte, zda v potrubí není tlak. VAROVÁNÍ Nebezpečí požáru. Při montáži nové UV lampy postupujte podle ÄKTA oligopilot plus Operating Instructions. Pokud není svítilna nainstalována správně, může se přehřát a způsobit požár. UPOZORNĚNÍ Čištění. Udržujte přístroj v čistotě. Pravidelně otírejte navlhčeným ubrouskem, v případě nutnosti vhodným čistícím prostředkem. Před použitím nechte přístroj dokonale vyschnout. 2.2 Štítky V tomto oddílu Tento oddíl popisuje štítky na přístroji a štítky na přístroji ÄKTA oligopilot plus s popisem nebezpečných látek. Informace týkající se označení počítačového vybavení naleznete v dokumentaci výrobce. Štítky na přístroji Obrázek níže znázorňuje příklad identifikačního štítku u zařízení ÄKTA oligopilot plus. 22 ÄKTA oligopilot plus Návod k obsluze AC

23 2 Bezpečnostní instrukce 2.2 Štítky Symboly použité na štítcích na přístroji Štítek Význam Výstraha! Před použitím zařízení si řádně prostudujte uživatelskou dokumentaci. Neodstraňujte jakékoliv kryty a nevyměňujte součásti, pokud to není výslovně uvedeno v návodu k obsluze. Zařízení vyhovuje požadavkům směrnice o elektromagnetické shodě (EMC) platné v Austrálii a na Novém Zélandu. Zařízení vyhovuje příslušným evropským směrnicím a normám. Tento symbol znamená, že systém ÄKTA oligopilot plus byl certifikován celostátně uznávanou zkušební laboratoří (NRTL). Celostátně uznávaná zkušební laboratoř je organizace, jejíž shodu s právními požadavky v USA uvedenými v paragrafu 29 Sbírky federálních předpisů a nařízení USA (29 CFR), část , uznala Agentura pro bezpečnost a ochranu zdraví při práci (OSHA). Štítky týkající se nebezpečných látek Štítek Význam Tento symbol signalizuje, že elektrická a elektronická zařízení se nesmí likvidovat jako netříděný komunální odpad, a je nutno zajistit oddělený sběr odpadu tohoto typu. V otázce vyřazení zařízení z provozu se, prosím, obraťte na autorizovaného zástupce výrobce. ÄKTA oligopilot plus Návod k obsluze AC 23

24 2 Bezpečnostní instrukce 2.2 Štítky Štítek Význam Tento symbol signalizuje, že produkt obsahuje nebezpečné látky nad přípustné limity stanovené čínskou normou SJ/T Požadavky na koncentrační limity určitých nebezpečných látek v elektronickém zařízení. 2.3 Nouzové postupy V tomto oddílu Tento oddíl popisuje způsob, jak provádět nouzové vypnutí systému ÄKTA oligopilot plus. Tento oddíl také popisuje dopady v případě výpadku proudu. Nouzové vypnutí V nouzových situacích činnost ukončete následujícím postupem: Krok 1 2 Činnost Chcete-li pozastavit analýzu, klepněte na tlačítko Pause v UNICORN. Stiskněte spínač Power do polohy 0. Činnost přístroje se okamžitě ukončí. Výpadek napětí Výsledek výpadku napájení závisí na dotyčné jednotce. Výpadek napětí u ÄKTA oligopilot plus Počítač způsobí... Činnost přístroje se okamžitě ukončí v nedefinovaném stavu. Data nashromážděná do okamžiku výpadku napájení jsou dostupná v UNICORN Počítač UNICORN se vypne v nedefinovaném stavu Činnost pokračuje, data však nelze uložit do UNICORN 24 ÄKTA oligopilot plus Návod k obsluze AC

25 2 Bezpečnostní instrukce 2.4 Informace o recyklaci 2.4 Informace o recyklaci Dekontaminace Produkt ÄKTA oligopilot plus je třeba před vyřazením z provozu dekontaminovat a je nutné dodržet veškeré místní předpisy týkající se sešrotování zařízení. Likvidace, všeobecné pokyny Při vyřazování produktu ÄKTA oligopilot plus z provozu musí být jednotlivé materiály roztříděny a recyklovány v souladu s národními a místními předpisy o ochraně životního prostředí. Recyklace nebezpečných látek Produkt ÄKTA oligopilot plus obsahuje nebezpečné látky. Podrobné informace získáte od místního zástupce společnosti GE Healthcare. Likvidace elektrických součástí Odpadní elektrické a elektronické zařízení se nesmí likvidovat jako netříděný komunální odpad a musí být shromažďován odděleně. V otázce vyřazení zařízení z provozu se obraťte na autorizovaného zástupce výrobce. ÄKTA oligopilot plus Návod k obsluze AC 25

26 3 Instalace 3 Instalace UPOZORNĚNÍ ÄKTA oligopilot plus musí nainstalovat a připravit personál společnosti GE Healthcare či třetí strana autorizovaná společností GE Healthcare. ÄKTA oligopilot plus se dodává v ochranném obalovém materiálu a je třeba jej vybalovat s velkou opatrností. Veškerá zařízení připojená k systému ÄKTA oligopilot plus musí splňovat platné normy a místní předpisy. 3.1 Požadavky na místo instalace Parametr Místo provozu Nadmořská výška Umístění Elektrické napájení Přechodná přepětí Teplota okolí Vlhkost Tlak vzduchu Stupeň znečištění Požadavek Použití v interiéru Maximálně m Stabilní laboratorní stůl min cm / V AC ±10 %, 50 až 60 Hz Kategorie přepětí II 4 až 40 20% až 95%, nekondenzující 840 až 1060 mbar (84 až 106 kpa) Přeprava Zařízení váží 63 kg a k jeho zdvihání a stěhování jsou potřeba alespoň tři osoby, pokud není použito vhodné zdvižné zařízení. Zařízení lze přepravovat na vozíku nebo vysokozdvižném vozíku s nosností nejméně 80 kg. 26 ÄKTA oligopilot plus Návod k obsluze AC

27 3 Instalace 3.2 Přeprava UPOZORNĚNÍ Přístroj zvedejte ve svislé poloze. Přípojnici na předním panelu nepoužívejte jako držadlo. Před stěhováním systému 1 Spusťte vzorovou metodu vypnutí. 2 Propláchněte systém acetonitrilem. 3 Vyprázdněte systém pomocí inertního plynu. 4 Odpojte všechny kabely a hadičky/trubičky připojené k periferním dílům a nádobám na kapaliny. 5 Úplně zavřete dvířka. Přemísťování přístroje Uchopte systém pevně tak, že dáte prsty do mezery mezi otočnou platformou a základnou hlavní jednotky a zvedněte. Podrobné informace o přepravě viz ÄKTA oligopilot plus User Manual. 3.3 Vybalení Zkontrolujte, zda není poškozená Před zahájením montáže a instalace zkontrolujte, zda není zařízení poškozené. V přepravním obalu nesmí být volné součásti. Veškeré součásti musí být připevněny na systému nebo uloženy v sadách příslušenství. Zjištěná poškození zdokumentujte a obraťte se na zastoupení společnosti GE Healthcare. Rozbalte systém Odstraňte veškerý obalový materiál. Před zahájením instalace postavte zařízení na otočný nosič. ÄKTA oligopilot plus Návod k obsluze AC 27

28 3 Instalace 3.4 Montáž 3.4 Montáž 3.5 Připojení Před použitím je nutné přístroj ÄKTA oligopilot plus doplnit následujícím příslušenstvím: Odpadní kontejner Řídící jednotka CU -950 mezi přístrojem a počítačem FAM posuvné držáky Víčka na lahve s činidly Komunikace Připojte síť, propojovací kabely a počítač podle označení na obrázku v části Elektrické a komunikační přípojky, na straně 10 Na počítači musí být nainstalován softwarový nástroj UNICORN. Instalace řídicí jednotky CU-950 Pomocí háčků na přední straně CU-950 ji zavěste na levou stranu systému, a to zasunutím do žlábku na boční straně UV-900 a pootočením do požadované polohy. Připojte podle označení na obrázku Elektrické a komunikační přípojky, na straně 10 Zapojte koncovku do volné zásuvky UniNet-1 v monitoru UPC-900/Monitor UV-900). Průtokový kanál Všechny součásti a hadičky jsou do systému zabudovány již při dodání. Elektrické napájení Napájecí kabel zasuňte do uzemněné zástrčky specifikované v Oddíl 3.1 Požadavky na místo instalace, na straně Náhradní díly a příslušenství Správné aktuální informace o náhradních dílech a příslušenství viz ÄKTA oligopilot plus User Manual. 28 ÄKTA oligopilot plus Návod k obsluze AC

29 4 Obsluha 4 Obsluha O této kapitole V této kapitole jsou pokyny k použití přístroje ÄKTA oligopilot plus. 4.1 Přehled obsluhy Průběh prací Typický průběh prací na přístroji ÄKTA oligopilot plus po zapnutí systému a jeho připojení k přístroji UNICORN lze rozdělit na řadu kroků. Krok Činnost Vytvořte metodu Příprava systému k provozu Spuštění chodu s použitím metody V průběhu běhu - sledování a změna parametrů Postupy po pracovním cyklu Vyhodnocení výsledků Oddíl Vytvořte plán metody, na straně 32 Oddíl 4.4 Příprava pracovního cyklu, na straně 32 Oddíl 4.5 Přípravy před spuštěním, na straně 36 Oddíl 4.6 Provedení pracovního cyklu, na straně 37 Zobrazení průběhu pracovního cyklu, na straně 45 Oddíl 4.7 Postupy po syntéze, na straně 46 Viz uživatelskou dokumentaci UNICORN. Cesta průtoku kapaliny Viz Příloha A Schéma zapojení - průtokový kanál, na straně 68 pro ilustraci cesty průtoku kapaliny v přístroji ÄKTA oligopilot plus. 4.2 Spouštění přístroje. Zkontrolujte správnost připojení vnějšího vedení do systému, včetně přívodů reagencií, přívodu amidinů a odpadních větví. Zkontrolujte řádné dotažení všech přípojek a připojení všech ventilů k hadičce nebo koncovce. 1 Zapněte spínač Power na přístroji ÄKTA oligopilot plus. ÄKTA oligopilot plus Návod k obsluze AC 29

30 4 Obsluha 4.2 Spouštění přístroje. 2 Dva regulátory argonu umístěné v rohu přístroje nastavte na 0,3 bar. Poznámka: 4.3 Spuštění řídícího systému Je důležité, aby ve všech lahvích s reagenciemi byl stejný tlak a čerpadla tak mohla zajistit dodržení přesně nastavené průtokové rychlosti dané metody. Spuštění UNICORN. 1 Zapněte monitor, počítač a volitelně tiskárnu podle pokynů výrobce. Vyčkejte na spuštění počítače. 2 Zkontrolujte, zda je zapnutý ukazatel napájení CU-950 při spuštění počítače. 3 Přihlaste se do operačního systému Windows. 4 Spusťte UNICORN poklepáním na ikonovou zkratku UNICORN na ploše. 5 V dialogu Logon zvolte uživatele ze seznamu User name a zadejte heslo. Pokud se přihlašujete úplně poprvé, zvolte uživatele default a zadejte heslo default. Klepněte na OK. UNICORN se spustí a otevře se okno UNICORN Manager viz Obrázek 4.1. Poznámka: V uživatelské dokumentaci UNICORN naleznete pokyny jak vytvořit nové uživatele. 30 ÄKTA oligopilot plus Návod k obsluze AC

31 4 Obsluha 4.3 Spuštění řídícího systému Č Popis Ikonou Instant Run se okamžitě spustí průvodce řízením systému, použitý ke spuštění běhu. Ikona New Method otevře modul Method Editor a zobrazí dialogové okno New Method. Ikona System Control aktivuje modul System Control a zobrazí dialogové okno Manual instruction. Obrázek 4.1: Okno správce UNICORN Manager. Řídící systém v UNICORN Modul System Control v UNICORN otevřete klepnutím myší na ikonu System Control v okně UNICORN Manager, viz Obrázek 4.1. ÄKTA oligopilot plus Návod k obsluze AC 31

32 4 Obsluha 4.4 Příprava pracovního cyklu 4.4 Příprava pracovního cyklu Vytvořte plán metody UNICORN je dodán s řadou předdefinovaných metod (nazývaných šablonové metody). V závislosti na typu použité kolony se metody syntézy provádějí v jedné nebo dvou verzích jedna pro recirkulační techniku interakce amidinů a druhá pro průtokovou techniku interakce amidinů. Recirkulace je doporučenou technikou. Průtoková technika je zahrnuta proto, že se používá v systémech OligoProcess a poskytuje snadný vývoj metody z ÄKTA oligopilot plus do systému OligoProcess ve zmiňovaných případech. Vytvoření metody: 1 Klepněte na ikonu New Method v okně UNICORN Manager, viz Obrázek 4.1. Otevře se dialog New Method. 2 U systému ÄKTA oligopilot plus 10 vyberte šablonovou metodu Recycle 1 ml Column 10, popřípadě u systému ÄKTA oligopilot plus 100 vyberte šablonovou metodu Recycle 6 ml Column AKTA oligopilot 100. U veškerých metod jsou informace týkající se příslušné metody zobrazeny v okně Method notes. Poznámka: Poznámka: V aplikacích s oligonukleotidy se seznam kolon nepoužívá. Nepoužívané techniky by měly být nastaveny na Any. 3 Šablonovou metodu lze otevřít klepnutím na OK. 32 ÄKTA oligopilot plus Návod k obsluze AC

33 4 Obsluha 4.4 Příprava pracovního cyklu 4 V položce Method Editor vyberte View:Run setup nebo klepněte na ikonu Run Setup. Ve výchozí záložce se otevřou dialogové záložky Run Setup (Variables). ÄKTA oligopilot plus Návod k obsluze AC 33

34 4 Obsluha 4.4 Příprava pracovního cyklu 5 Klepněte na záložku Sequence. Zobrazí se Sequence name a sekvence. 6 Chcete-li změnit název sekvence, klepněte na Save Seq. Otevře se dialogové okno Save Sequence, do kterého lze zadat nový název.. Stejně se postupuje i při zadávání nové sekvence. Zadejte sekvenci od 5' do 3' a klepněte na Save Seq. Poznámka: Sekvence se tak uloží do seznamu sekvencí, nikoliv jako metoda syntézy. Sekvenci lze modifikovat pomocí přepínačů označujících následující: 34 ÄKTA oligopilot plus Návod k obsluze AC

35 4 Obsluha 4.4 Příprava pracovního cyklu RNA namísto DNA malými písmeny Thiolátové oligo skupiny namísto diesteru podtrženo Jsou-li amidiny propojeny k ventilu Valve2 (modifikováno) nadtrženo Chcete-li sekvenci modifikovat tímto způsobem, zvýrazněte bázi/báze, které chcete změnit, a klepněte na příslušný přepínač. V oblasti Optional method steps: Final detritylation by mělo být zaškrtnuto, pokud se jedná o syntézu bez tritylu a nemělo být zaškrtnuto, pokud se jedná o syntézu s tritolovou skupinou. Aktivace zaškrtnutím se vždy doporučuje pro: - Purge amidite (amidites + tetrazole/activator). - Purge solvents (krycí roztok + oxidace a/nebo thiolátový reagent). - Column wash. Poznámka: Při prvním spuštění by u všech Optional method steps měla být aktivace zaškrtnuta. 7 Po nastavení sekvence a Optional method steps, klepněte na Create Method. Otevře se dialog Save As. 8 Zadejte název metody syntézy, například Test13. Výchozím nastavením je technika Any. Nevybírejte jakoukoliv jinou techniku. 9 Metodu syntézy uložíte klepnutím na OK. ÄKTA oligopilot plus Návod k obsluze AC 35

36 4 Obsluha 4.4 Příprava pracovního cyklu 10 Klepněte na záložku Variables. 11 Zadejte Weight_of_Support vypočtenou při balení kolony. 12 Zadejte příslušný Loading_of_Support. 13 Ověřte, zda je Conc_Amidite_DNA nastavena na koncentraci amidinů v amidinových lahvích. 14 Vyberte File:Save nebo klepněte na ikonu Save pro uložení metody, která je nyní připravená k použití pro cyklus syntézy. 4.5 Přípravy před spuštěním Před prvním spuštěním proveďte následující přípravy: Zapojte do systému všechny externí hadičky včetně přívodů reagencií, přívodu amidinů a odpadních vývodů. Opatřete kolonu pomocí Primer Support. Připojte reagencie a amidiny. Pročistěte veškerá vedení reagencií i amidinů. 36 ÄKTA oligopilot plus Návod k obsluze AC

37 4 Obsluha 4.6 Provedení pracovního cyklu 4.6 Provedení pracovního cyklu Zvolte metodu 1 V okně UNICORN Manager klepněte pravým tlačítkem myši nejprve na požadovanou metodu a pak na Run. Po pár vteřinách se objeví první stránka úvodního protokolu. Při spouštění syntézy se zobrazí úvodní protokol umožňující vybrat, které vlastnosti syntézy chcete při jejím startu navolit. Poznáte stránky Method Editor. 2 V části Variables potvrďte vložené hodnoty proměnných Weight_of_support a Loading_of_support. Poznámka: Rozsah lze volit pouze u systémů ÄKTA oligopilot plus 10. ÄKTA oligopilot plus Návod k obsluze AC 37

38 4 Obsluha 4.6 Provedení pracovního cyklu 3 Pro pokračování do další části klepněte na Next. 4 Tato část Text Method se sice otevře, ale parametry v ní uvedené nelze měnit. Nicméně se doporučuje provést vizuální kontrolu jednotlivých po sobě jdoucích kroků, neboť co je textu metody naplánováno, to bude během syntézy provedeno. V části Sequence lze metody programovat klasickou písemnou formou. 38 ÄKTA oligopilot plus Návod k obsluze AC

39 4 Obsluha 4.6 Provedení pracovního cyklu 5 Klepněte na Next. 6 V poli Start Notes na stránce Notes může obsluha doplňovat data dané syntézy Poznámky jsou ukládány jako součást souboru výsledků a po dokončení syntézy mohou být revidovány. 7 Klepněte na Next. ÄKTA oligopilot plus Návod k obsluze AC 39

40 4 Obsluha 4.6 Provedení pracovního cyklu 8 V části Evaluation Procedures zvolte způsob vyhodnocování výsledků a po dokončení syntézy bude automaticky vytištěna závěrečná hodnotící zpráva. Závěrečnou hodnotící zprávu syntézy lze vytisknout také ručně během vyhodnocování. 9 Klepněte na Next. 40 ÄKTA oligopilot plus Návod k obsluze AC

41 4 Obsluha 4.6 Provedení pracovního cyklu 10 V části Sequence je zobrazen sled jednotlivých kroků a Optional method steps, nelze je však měnit. 11 Klepněte na Next. ÄKTA oligopilot plus Návod k obsluze AC 41

42 4 Obsluha 4.6 Provedení pracovního cyklu 12 Otevře se stránka Questions. Do hodnotící zprávy syntézy budou zahrnuty odpovědi a otázky z této stránky. Otázky neovlivní průběh metody syntézy. Povinné otázky musí být zodpovězeny před dalším pokračováním. 13 Klepněte na Next. 42 ÄKTA oligopilot plus Návod k obsluze AC

43 4 Obsluha 4.6 Provedení pracovního cyklu 14 Otevře se stránka Result Name. Název souboru výsledků syntézy je přednastaven ve tvaru: číselné datum + 01, kde 01 je přidáno pro případ, kdy v jednom dnu může být prováděn i větší počet syntéz (v tom případě bude přípona další syntézy 02, atd.). Do implicitního názvu můžete doplnit text nebo zadat nový název souboru výsledků. Pokud si přejete soubor výsledků uložit do určité vybrané složky, pro její nalezení klepněte nejdříve na Browse a pak ještě dvakrát na samotnou složku pro její otevření. Poté klepněte na OK 15 Potvrďte cestu k danému souboru Directory. Spuštění pracovního cyklu 1 Po zadání názvu a cesty do adresáře klepněte na Start. Syntéza je spuštěna. Nejdříve se objeví zpráva, že pracovní cyklus je nastaven na Pause. ÄKTA oligopilot plus Návod k obsluze AC 43

44 4 Obsluha 4.6 Provedení pracovního cyklu 2 Zprávu si přečtěte a potvrďte klepnutím na Continue. Zobrazí se další hlášení. 3 Zprávu si přečtěte a potvrďte klepnutím na Continue. Systém je nyní v činnosti. 44 ÄKTA oligopilot plus Návod k obsluze AC

45 4 Obsluha 4.6 Provedení pracovního cyklu Zobrazení průběhu pracovního cyklu Podrobný popis průběhu pracovního cyklu lze zobrazit na modulu System Control. V průběhu syntézy lze zobrazit následující okna Run Data, Curves, Flow scheme a Logbook, viz Obrázek Č. Název Č. Název 1 Run Data 4 Logbook 2 Curves 5 Synthesis Data 3 Flow scheme Obrázek 4.2: Zobrazení v průběhu syntézy. On-line integrované hodnoty tritilu představující účinnost interakce lze zobrazit volbou View:Synthesis Data. Duration a Retention v závislosti na tom jaká veličina byla v podokně Curves vybrána pro osu X, mohou být uváděny v jednotkách objemu (mililitrml) nebo času (minuta-min.). Pro změnu jednotek ml/min. klepněte na osu X. Zvýrazněný řádek v Synthesis Data znázorňuje, ve kterém kroku se syntéza právě nachází. Upravte si zobrazovací podokna podle potřeby Pro změnu vzhledu podokna do něj klepněte pravým tlačítkem myši a zvolte Properties. Pro více informací o přizpůsobení podokna požadavkům obsluhy nalistujte v návodu k obsluze UNICORN. ÄKTA oligopilot plus Návod k obsluze AC 45

46 4 Obsluha 4.6 Provedení pracovního cyklu Předčasné ukončení pracovního cyklu Pro předčasné ukončení pracovního cyklu systému: Klepněte na End nad podoknem Run data. Barvy stavového indikátoru Stavový indikátor se nachází ve spodní části System Control. Následující tabulka znázorňuje, jaké barevné označení odpovídá danému statutu chodu systému. Barva indikátoru Bílá Zelená Žlutá Červený Stav činnosti Konec Automatický nebo manuální Výdrž Pauza Signalizace chyby Pokud systém vygeneruje nějaké varování či výstrahu, zobrazí se chybový kód. Pokyny viz ÄKTA oligopilot plus User Manual. Vyhodnocení výsledků Způsob vyhodnocení výsledků je uveden v uživatelské dokumentaci UNICORN. 4.7 Postupy po syntéze Tento oddíl popisuje úkony, které by měly provedeny pro regeneraci produktu DNA oligonucleotidu z nosného materiálu a odstranění ochranných skupin z výrobku. 46 ÄKTA oligopilot plus Návod k obsluze AC

47 4 Obsluha 4.7 Postupy po syntéze Pokud pracujete s nebezpečnými chemikáliemi či biologickými prostředky, přijměte veškerá potřebná ochranná opatření, např. použijte ochranné brýle a rukavice odolné vůči daným látkám. Pro zajištění bezpečného provozu a údržby přístroje ÄKTA oligopilot plus dodržujte místní či celostátní předpisy. Poznámka: Tato kapitola je určena pro Primer Support 200 a není použitelná pro jiné podklady. Vždy nahlédněte do pokynů dodaných s použitým pevným podkladem. Po dokončení syntézy se kolona vyjme z držáku. 1 Uvolněte upevňovací šrouby a sejměte reaktor z přístroje. 2 Reaktor umístěte na podtlakovou láhev s adaptérem (bez sejmutí horní části reaktoru). Na dobu delší než 30 minut vyviňte podtlak (vakuum) a vysušte tak podklad. Nárůst hmotnosti kolony by měl být alespoň 1 gram pro kolonu 6,3 ml a 0,2 gram pro kolonu 1,2 ml. U tohoto nárůstu hmotnosti se předpokládá, že se pro zhotovení oligonucleotidu Test13 použije Primer Support Odšroubujte horní část reaktoru, přičemž stále musí působit podtlak. Uvolněte podtlak a z podtlakového filtru sejměte reaktor. ÄKTA oligopilot plus Návod k obsluze AC 47

48 4 Obsluha 4.7 Postupy po syntéze 4 Pomocí stěrky přeneste podklad do láhve nebo zkumavky. Pro udržení odolnosti vůči podmínkám způsobujícím sejmutí chránící skupiny musí mít láhev nebo zkumavka těsnění z PTFE. Po použití vyčistěte kolonový reaktor 30minutovou sonikací v metanolu. Před dalším použitím reaktor řádně vysušte. 5 Přidejte alespoň 10 ml hydroxidu amonného na gram podkladu. Řádně protřepejte a nechejte inkubovat přes noc při teplotě 55 C. 6 Před otevřením láhve nebo zkumavky nechejte reakční směs vychladnout, poté obsah profiltrujte přes skleněný filtr (velikost pórů 3-4). Pro sběr filtrátu použijte baňku pro rotační odpařování. 7 Podklad promyjte roztokem etanol:voda 1:1, alespoň 5násobkem objemu kolony. 8 Pro zmírnění varu přidejte 0,5 1 objemu etanolu, poté filtrát na rotačním výparníku odpařte do sucha. 9 Produkt oligonukleotidu podle potřeby znovu rozpusťte. 48 ÄKTA oligopilot plus Návod k obsluze AC

49 5 Údržba 5 Údržba O této kapitole V této kapitole jsou pokyny pro rutinní údržbu komponent a plán údržby. 5.1 Obecné Pravidelná údržba je důležitá pro bezpečný a hladký provoz přístroje. Je třeba, aby uživatel prováděl denní a měsíční údržbu. Preventivní údržbu musí každoročně provádět kvalifikovaný servisní personál. Při údržbě určitých součástí si pečlivě přečtěte návod k dané součásti a postupujte podle pokynů. Nebezpečí úrazu elektrickým proudem. Veškeré opravy by měl provádět servisní technik oprávněný společností GE Healthcare. Neodstraňujte jakékoliv kryty a nevyměňujte součásti, pokud to není výslovně uvedeno v návodu k obsluze. Odpojte napájení. Před výměnou jakékoliv součásti přístroje vždy nejprve odpojte jeho přívod elektrické energie (pokud není v návodu k obsluze uvedeno jinak). Nebezpečné chemické látky během údržby. Pokud k čištění systému nebo kolony používáte nebezpečné chemikálie, v poslední fázi či kroku je omyjte neutralizujícím roztokem. Neprovádějte údržbu, pokud je systém pod elektrickým napětím nebo soustava hadiček pod tlakem. Uvědomte si, že soustava hadiček může být pod tlakem, i když je systém uzavřen. ÄKTA oligopilot plus Návod k obsluze AC 49

50 5 Údržba 5.1 Obecné Pokud pracujete s nebezpečnými chemikáliemi či biologickými prostředky, přijměte veškerá potřebná ochranná opatření, např. použijte ochranné brýle a rukavice odolné vůči daným látkám. Pro zajištění bezpečného provozu a údržby přístroje ÄKTA oligopilot plus dodržujte místní či celostátní předpisy. VAROVÁNÍ Nebezpečí požáru. Při montáži nové UV lampy postupujte podle ÄKTA oligopilot plus Operating Instructions. Pokud není svítilna nainstalována správně, může se přehřát a způsobit požár. UPOZORNĚNÍ Čištění. Udržujte přístroj v čistotě. Pravidelně otírejte navlhčeným ubrouskem, v případě nutnosti vhodným čistícím prostředkem. Před použitím nechte přístroj dokonale vyschnout. 5.2 Plán údržby prováděné uživatelem Tabulka 5.1 poskytuje průvodce pro postupy údržby a intervaly, v nichž má tyto postupy uživatel provádět. Uživatel však odpovídá za rozhodnutí o typu postupů a délce intervalů, potřebných pro zachování fungování a bezpečnosti systému. Tabulka 5.1: Plán údržby prováděné uživatelem Interval Denní Činnost Kontrola těsnosti Promytí cesty průtoku systému Kalibrace ph elektrody (volitelný doplněk) Pokyny/odkazy Vizuálně zkontrolujte těsnost systému (úniky). 1 Čištění cesty průtoku systému viz Čištění průtokových cesty systému, na straně Ponechání systému po několik dní mimo provoz viz Oddíl 5.8 Skladování, na straně 55. Kalibrujte ph elektrodu (pokud ji používáte) podle návodu Monitor ph/c-900 User Manual. 50 ÄKTA oligopilot plus Návod k obsluze AC

51 5 Údržba 5.2 Plán údržby prováděné uživatelem Interval 1 x týdně Činnost Kontrola vstupních filtrů Výměna online filtru (pokud se používá) Výměna promývacího roztoku čerpadla Pokyny/odkazy Vstupní filtry prohlédněte a v případě potřeby je vyměňte. Vyměňte online filtr. Vyměňte promývací roztok čerpadla. Jako promývací roztok používejte vždy acetonitril. Pokud se zvýší objem promývacího roztoku v lahvi, může to znamenat vnitřní netěsnost čerpadla. Vyměňte těsnění pístu podle pokynů v uživatelské příručce. Pokud se objem promývacího roztoku v lahvi podstatně sníží, zkontrolujte, zda jsou správně namontovány konektory promývacího systému. Pokud nejsou netěsné konektory promývacího systému, může se jednat o netěsnost promývacích membrán či těsnění pístů. Vyměňte membrány a těsnění pístu podle pokynů v uživatelské příručce. ÄKTA oligopilot plus Návod k obsluze AC 51

52 5 Údržba 5.2 Plán údržby prováděné uživatelem Interval 1xměsíčně 1 x ročně Činnost Omezovač průtoku Kontrola ventilu Pokyny/odkazy Zkontrolujte, zda omezovač toku generuje následující zpětný tlak: FR-902: 0,2 ±0,05 MPa Zpětný tlak zkontrolujte následovně: 1 Odpojte omezovač toku. 2 Připojte hadičku (asi 1 m, vnitřní průměr 1 mm) do volného portu ve vstřikovacím ventilu. Nastavte ventil ručně na tento port. Vložte otevřený konec do odpadního zásobníku. 3 Nechejte běžet čerpadlo při 10 ml/min acetonitrilu. Odečtěte zpětný tlak (Bp1) na displeji čerpadla nebo v okně Run Data. 4 Připojte omezovač toku na otevřený konec hadičky (podle označení IN). Vložte omezovač toku do odpadního zásobníku. 5 Nechejte běžet čerpadlo při 10 ml/min acetonitrilu. Odečtěte zpětný tlak (Bp2) na displeji čerpadla nebo v okně Run Data. 6 Vypočítejte zpětný tlak generovaný omezovačem průtoku. Pokud není v limitu, vyměňte jej. Kontrola vnější a vnitřní těsnosti. Vyměňujte kanálovou destičku a distribuční destičku jedenkrát za rok nebo když je potřeba. Viz příslušný list s pokyny k ventilu. 52 ÄKTA oligopilot plus Návod k obsluze AC

53 5 Údržba 5.3 Čištění 5.3 Čištění Čištění před plánovaným termínem údržby/servisu Pro zajištění ochrany a bezpečnosti pracovníků servisu je třeba, aby bylo veškeré vybavení a pracovní prostory před započetím údržby servisním technikem čisté a bez nebezpečných kontaminantů. Vyplňte kontrolní přehled ve formuláři Prohlášení o zdraví a bezpečnosti pro servis u zákazníka nebo ve formuláři Prohlášení o zdraví a bezpečnosti pro servis zaslaného výrobku, podle toho, zda bude servis přístroje prováděn na provozním pracovišti nebo bude odeslán do servisu. Formulář, který budete potřebovat, si okopíruje z části Oddíl 7.4 Formulář Prohlášení o zdraví a bezpečnosti, na straně65 nebo vytiskněte ze souboru PDF na CD s uživatelskou dokumentací. Čištění průtokových cesty systému Propláchněte systém acetonitrilem s použitím poskytnuté vzorové metody vypnutí. 5.4 Údržba komponent Údržba a preventivní výměna součástí hlavních komponent je popsána v příslušných příručkách, které jsou součástí dokumentace systému. Dokumentace systému rovněž obsahuje seznam náhradních dílů, který se používá k vyhledávání běžných náhradních dílů a jejich kódových čísel pro objednávání. Tento seznam lze také nalézt online na adrese Demontáž a montáž komponent a spotřebního materiálu Obsluha si musí před demontáží a montáží každé komponenty pečlivě přečíst pokyny dodávané pro příslušnou komponentu a porozumět jim. Při výměně spotřebního materiálu, jako jsou hadičky a konektory hadiček, je nutno učinit veškerá potřebná bezpečnostní opatření. Pokud budete potřebovat další informace nebo radu, obraťte se na místního zástupce společnosti GE Healthcare. ÄKTA oligopilot plus Návod k obsluze AC 53

54 5 Údržba 5.5 Demontáž a montáž komponent a spotřebního materiálu Odpojte napájení. Před výměnou jakékoliv součásti přístroje vždy nejprve odpojte jeho přívod elektrické energie (pokud není v návodu k obsluze uvedeno jinak). Před demontáží zkontrolujte, zda v potrubí není tlak. Vzhledem k riziku zranění v důsledku prasknutí hadiček, výstřiku kapaliny nebo exploze ve výbušném prostředí musí být po provedení montáže prověřena těsnost soustavy hadiček při maximálním tlaku. 5.6 Výměna pojistek Odpojte napájení. Před výměnou pojistek vždy nejprve přístroj odpojte od elektrické sítě. Viz Oddíl 7.1 Specifikace, na straně 62 kde naleznete informace o typu a hodnotě jmenovitého proudu pojistky. Pokud pojistka opakovaně praská, vypněte systém hlavním vypínačem a obraťte se na místního zástupce společnosti GE Healthcare. Vzhledem k nebezpečí vzniku požáru nahrazujte vadné pojistky jen pojistkami stejného typu, stejných parametrů a výkonu. 5.7 Kalibrace V níže uvedené tabulce je uveden výčet typů a četností kalibrací, které lze provádět na přístroji. Pokyny k provádění kalibrace naleznete v uživatelské dokumentaci UNICORN a v uživatelských příručkách s pokynech k jednotlivým komponentám. Kalibrace se provádí z programu UNICORN volbou System:Calibrate v System Control. 54 ÄKTA oligopilot plus Návod k obsluze AC
