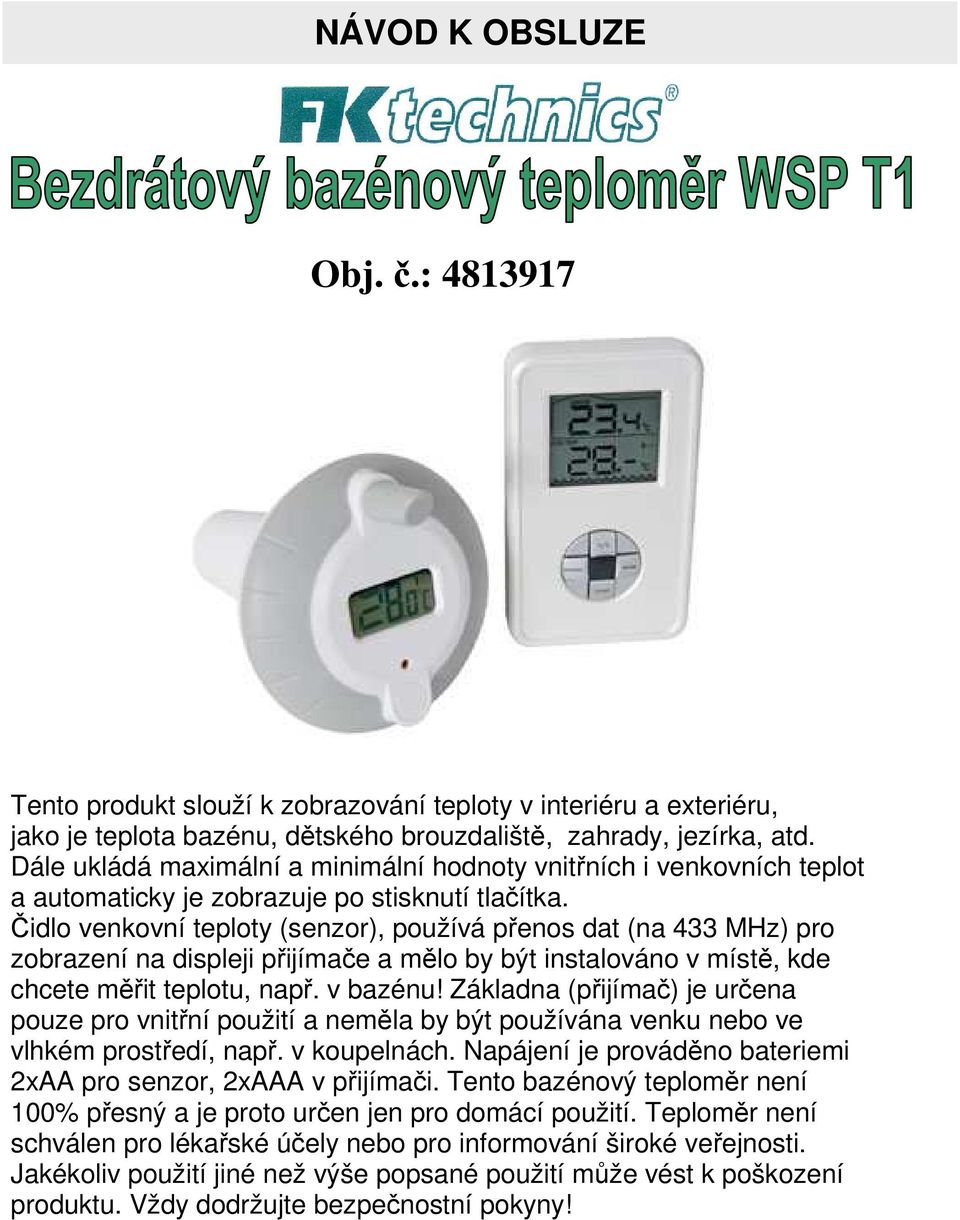

1 NÁVOD K OBSLUZE Obj. č.: Tento produkt slouží k zobrazování teploty v interiéru a exteriéru, jako je teplota bazénu, dětského brouzdaliště, zahrady, jezírka, atd. Dále ukládá maximální a minimální hodnoty vnitřních i venkovních teplot a automaticky je zobrazuje po stisknutí tlačítka. Čidlo venkovní teploty (senzor), používá přenos dat (na 433 MHz) pro zobrazení na displeji přijímače a mělo by být instalováno v místě, kde chcete měřit teplotu, např. v bazénu! Základna (přijímač) je určena pouze pro vnitřní použití a neměla by být používána venku nebo ve vlhkém prostředí, např. v koupelnách. Napájení je prováděno bateriemi 2xAA pro senzor, 2xAAA v přijímači. Tento bazénový teploměr není 100% přesný a je proto určen jen pro domácí použití. Teploměr není schválen pro lékařské účely nebo pro informování široké veřejnosti. Jakékoliv použití jiné než výše popsané použití může vést k poškození produktu. Vždy dodržujte bezpečnostní pokyny!

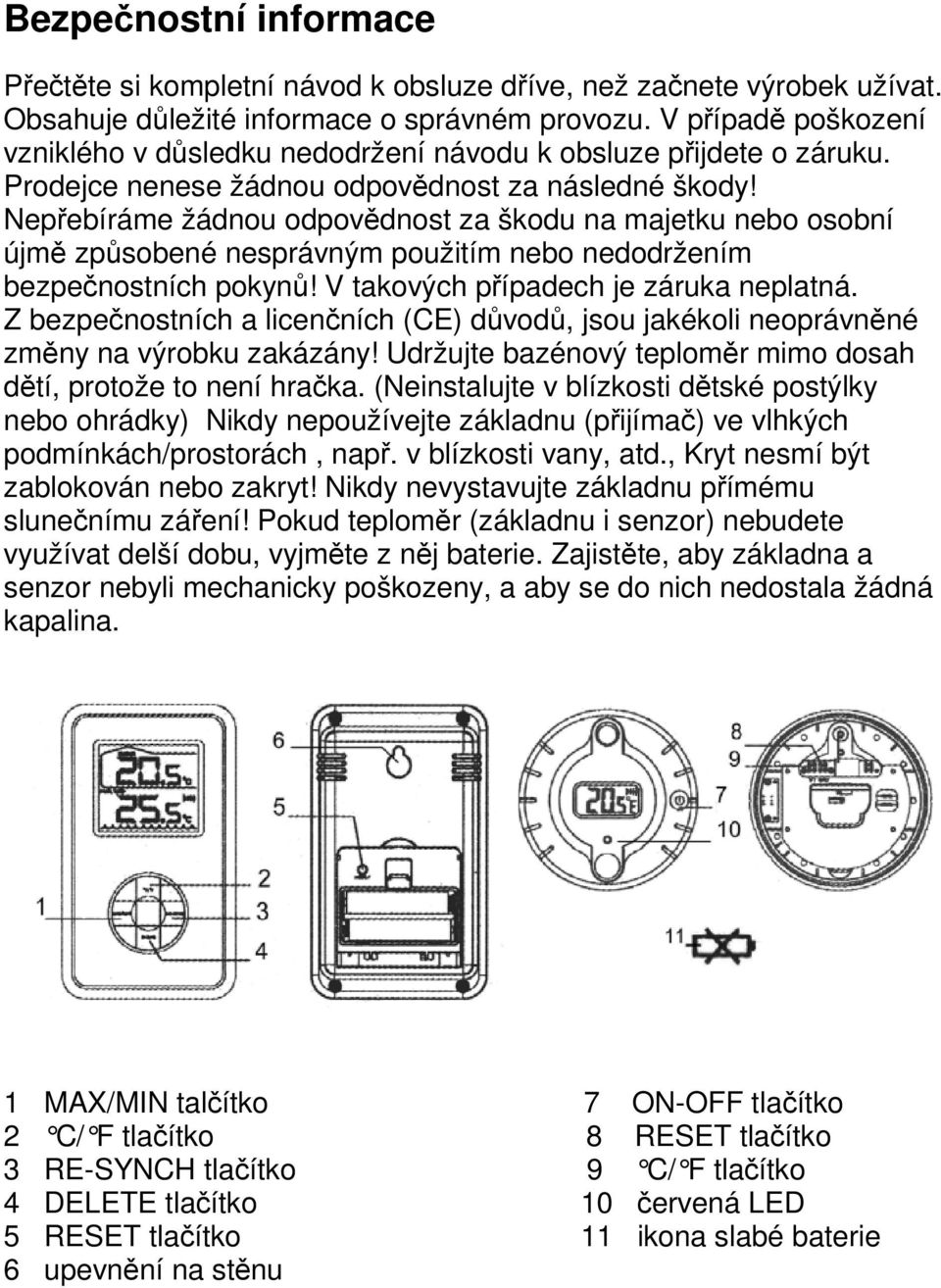

2 Bezpečnostní informace Přečtěte si kompletní návod k obsluze dříve, než začnete výrobek užívat. Obsahuje důležité informace o správném provozu. V případě poškození vzniklého v důsledku nedodržení návodu k obsluze přijdete o záruku. Prodejce nenese žádnou odpovědnost za následné škody! Nepřebíráme žádnou odpovědnost za škodu na majetku nebo osobní újmě způsobené nesprávným použitím nebo nedodržením bezpečnostních pokynů! V takových případech je záruka neplatná. Z bezpečnostních a licenčních (CE) důvodů, jsou jakékoli neoprávněné změny na výrobku zakázány! Udržujte bazénový teploměr mimo dosah dětí, protože to není hračka. (Neinstalujte v blízkosti dětské postýlky nebo ohrádky) Nikdy nepoužívejte základnu (přijímač) ve vlhkých podmínkách/prostorách, např. v blízkosti vany, atd., Kryt nesmí být zablokován nebo zakryt! Nikdy nevystavujte základnu přímému slunečnímu záření! Pokud teploměr (základnu i senzor) nebudete využívat delší dobu, vyjměte z něj baterie. Zajistěte, aby základna a senzor nebyli mechanicky poškozeny, a aby se do nich nedostala žádná kapalina. 1 MAX/MIN talčítko 7 ON-OFF tlačítko 2 C/ F tla čítko 8 RESET tlačítko 3 RE-SYNCH tlačítko 9 C/ F tlačítko 4 DELETE tlačítko 10 červená LED 5 RESET tlačítko 11 ikona slabé baterie 6 upevnění na stěnu

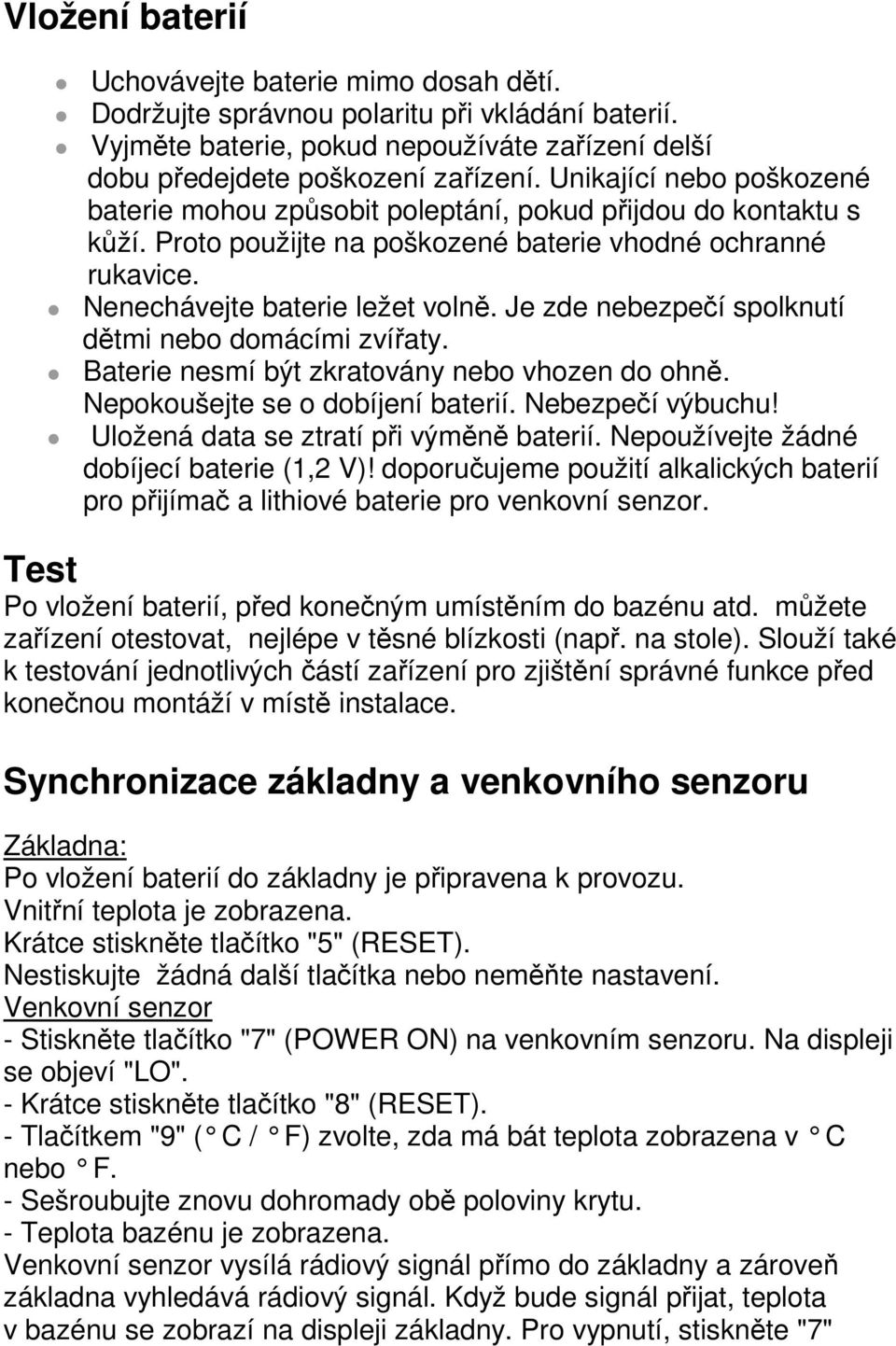

3 Vložení baterií Uchovávejte baterie mimo dosah dětí. Dodržujte správnou polaritu při vkládání baterií. Vyjměte baterie, pokud nepoužíváte zařízení delší dobu předejdete poškození zařízení. Unikající nebo poškozené baterie mohou způsobit poleptání, pokud přijdou do kontaktu s kůží. Proto použijte na poškozené baterie vhodné ochranné rukavice. Nenechávejte baterie ležet volně. Je zde nebezpečí spolknutí dětmi nebo domácími zvířaty. Baterie nesmí být zkratovány nebo vhozen do ohně. Nepokoušejte se o dobíjení baterií. Nebezpečí výbuchu! Uložená data se ztratí při výměně baterií. Nepoužívejte žádné dobíjecí baterie (1,2 V)! doporučujeme použití alkalických baterií pro přijímač a lithiové baterie pro venkovní senzor. Test Po vložení baterií, před konečným umístěním do bazénu atd. můžete zařízení otestovat, nejlépe v těsné blízkosti (např. na stole). Slouží také k testování jednotlivých částí zařízení pro zjištění správné funkce před konečnou montáží v místě instalace. Synchronizace základny a venkovního senzoru Základna: Po vložení baterií do základny je připravena k provozu. Vnitřní teplota je zobrazena. Krátce stiskněte tlačítko "5" (RESET). Nestiskujte žádná další tlačítka nebo neměňte nastavení. Venkovní senzor - Stiskněte tlačítko "7" (POWER ON) na venkovním senzoru. Na displeji se objeví "LO". - Krátce stiskněte tlačítko "8" (RESET). - Tlačítkem "9" ( C / F) zvolte, zda má bát teplota zo brazena v C nebo F. - Sešroubujte znovu dohromady obě poloviny krytu. - Teplota bazénu je zobrazena. Venkovní senzor vysílá rádiový signál přímo do základny a zároveň základna vyhledává rádiový signál. Když bude signál přijat, teplota v bazénu se zobrazí na displeji základny. Pro vypnutí, stiskněte "7"

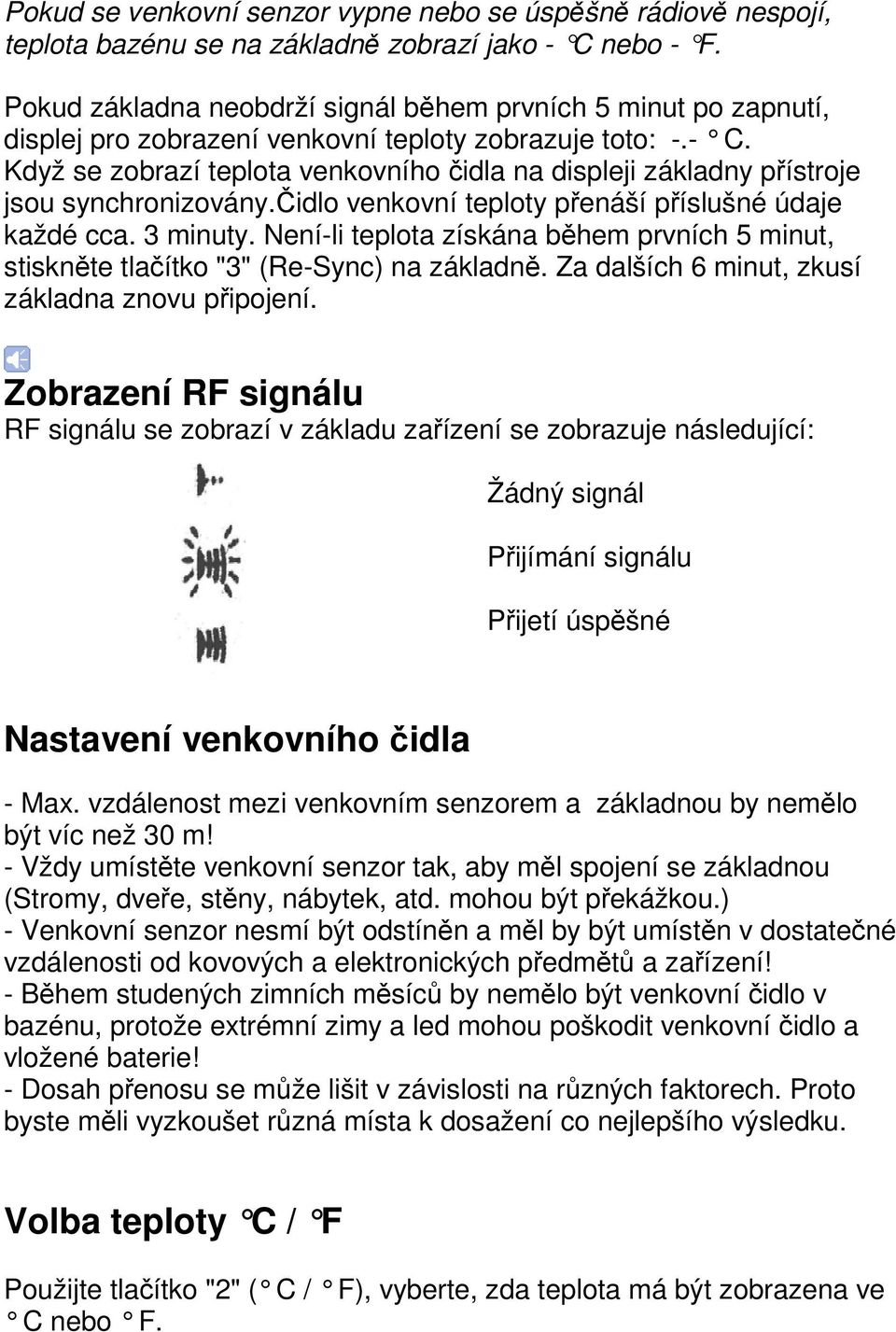

4 Pokud se venkovní senzor vypne nebo se úspěšně rádiově nespojí, teplota bazénu se na základně zobrazí jako - C nebo - F. Pokud základna neobdrží signál během prvních 5 minut po zapnutí, displej pro zobrazení venkovní teploty zobrazuje toto: -.- C. Když se zobrazí teplota venkovního čidla na displeji základny přístroje jsou synchronizovány.čidlo venkovní teploty přenáší příslušné údaje každé cca. 3 minuty. Není-li teplota získána během prvních 5 minut, stiskněte tlačítko "3" (Re-Sync) na základně. Za dalších 6 minut, zkusí základna znovu připojení. Zobrazení RF signálu RF signálu se zobrazí v základu zařízení se zobrazuje následující: Žádný signál Přijímání signálu Přijetí úspěšné Nastavení venkovního čidla - Max. vzdálenost mezi venkovním senzorem a základnou by nemělo být víc než 30 m! - Vždy umístěte venkovní senzor tak, aby měl spojení se základnou (Stromy, dveře, stěny, nábytek, atd. mohou být překážkou.) - Venkovní senzor nesmí být odstíněn a měl by být umístěn v dostatečné vzdálenosti od kovových a elektronických předmětů a zařízení! - Během studených zimních měsíců by nemělo být venkovní čidlo v bazénu, protože extrémní zimy a led mohou poškodit venkovní čidlo a vložené baterie! - Dosah přenosu se může lišit v závislosti na různých faktorech. Proto byste měli vyzkoušet různá místa k dosažení co nejlepšího výsledku. Volba teploty C / F Použijte tlačítko "2" ( C / F), vyberte, zda teplota má být z obrazena ve C nebo F.

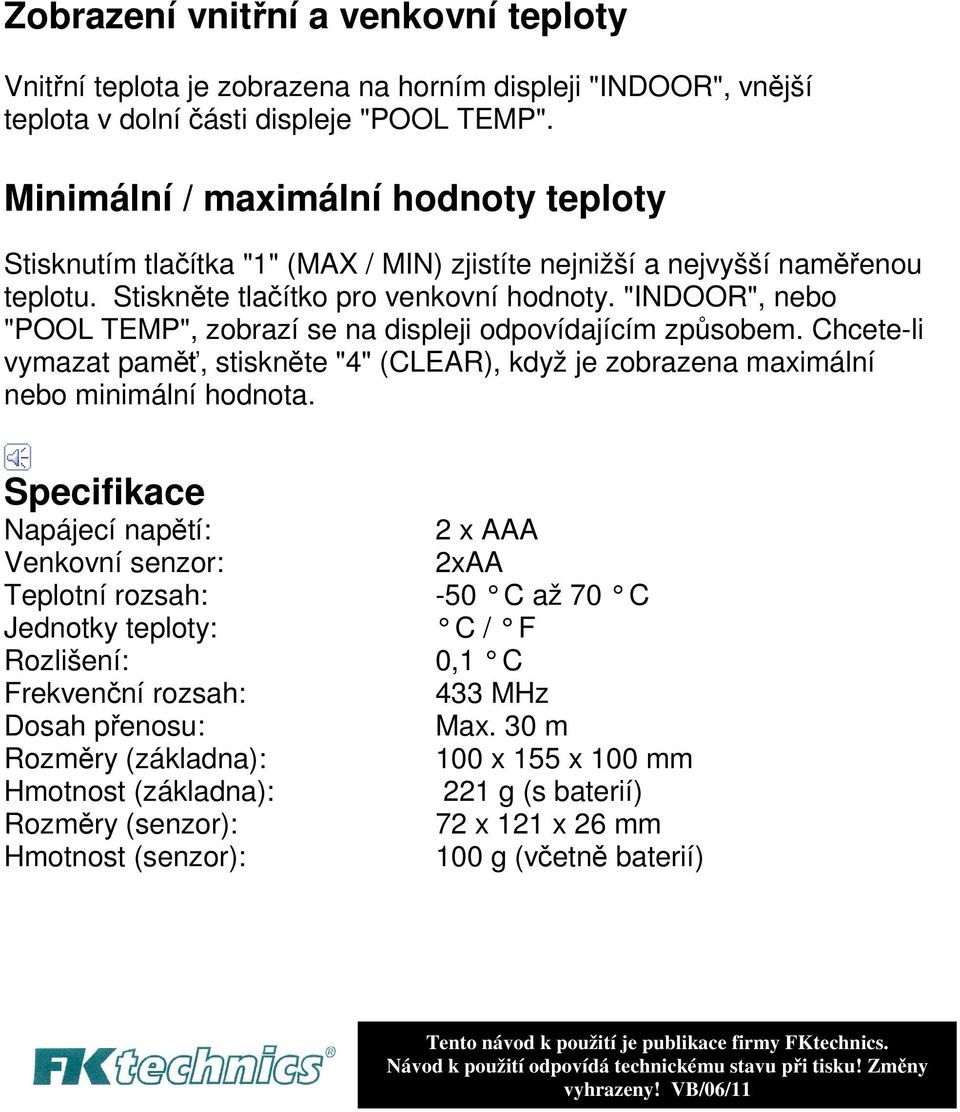

5 Zobrazení vnitřní a venkovní teploty Vnitřní teplota je zobrazena na horním displeji "INDOOR", vnější teplota v dolní části displeje "POOL TEMP". Minimální / maximální hodnoty teploty Stisknutím tlačítka "1" (MAX / MIN) zjistíte nejnižší a nejvyšší naměřenou teplotu. Stiskněte tlačítko pro venkovní hodnoty. "INDOOR", nebo "POOL TEMP", zobrazí se na displeji odpovídajícím způsobem. Chcete-li vymazat paměť, stiskněte "4" (CLEAR), když je zobrazena maximální nebo minimální hodnota. Specifikace Napájecí napětí: Venkovní senzor: Teplotní rozsah: Jednotky teploty: Rozlišení: Frekvenční rozsah: Dosah přenosu: Rozměry (základna): Hmotnost (základna): Rozměry (senzor): Hmotnost (senzor): 2 x AAA 2xAA -50 C až 70 C C / F 0,1 C 433 MHz Max. 30 m 100 x 155 x 100 mm 221 g (s baterií) 72 x 121 x 26 mm 100 g (včetně baterií) Tento návod k použití je publikace firmy FKtechnics. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! VB/06/11
