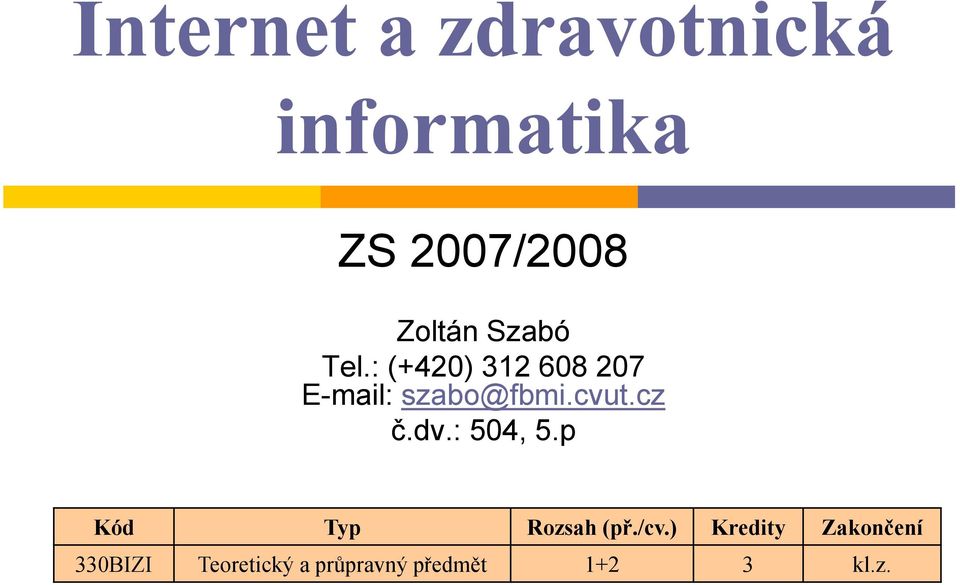

1 Internet et a zdravotnická informatika ZS 2007/2008 Zoltán Szabó Tel.: (+420) szabo@fbmi.cvut.cz č.dv.: : 504, 5.p Kód Typ Rozsah (př./cv.) Kredity Zakončení 330BIZI Teoretický a průpravný předmět kl.z.

2 Literatura Kasal, Pavel a kolektiv: Lékařská informatika. Praha, Karolinum s., ISBN Szabó, Z.: Internet a zdravotnická informatika, elektronický skriptum 2005, KBI, FBMI, ČVUT v Praze J.van Bemmel e (Editor), et al.: Handbook of Medical Informatics, 1997, 628 p., ISBN: Berger, J.: Informatika v klinické praxi. Praha, Grada Publishing, ISBN Zvárová, Jana: Základy informatiky pro biomedicínu a zdravotnictví, Praha, Karolinum 2003, brož., 163 s., ISBN

3 Hodnocení Předmět ě je ukončen č klasifikovaným zápočtem. č Aby vám byl zápočet č udělen, musíte získat nejméně 50 bodů. 30 bodů lze získat na konci semestru v počítačových cvičení, dalších nejvýše 70 bodů může být uděleno za závěrečný test. Klasifikační stupnice výborně velmi dobře dobře nevyhověl body 86 až až až 69 0 až 49 ECTS A B C D E F 3

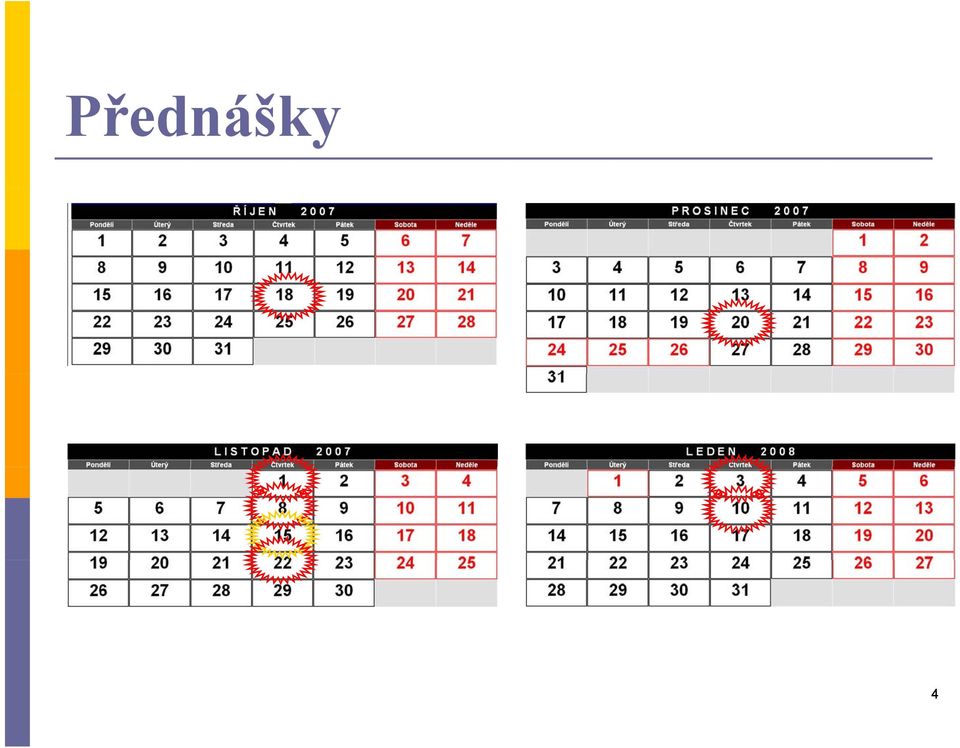

4 Přednáškyř 4

5 Dnešní přednáškař Internet Počítač Počítačová síť Klasifikace PS IP adresa Funkce počítačů v PS Komunikační rozhraní počítačů 5

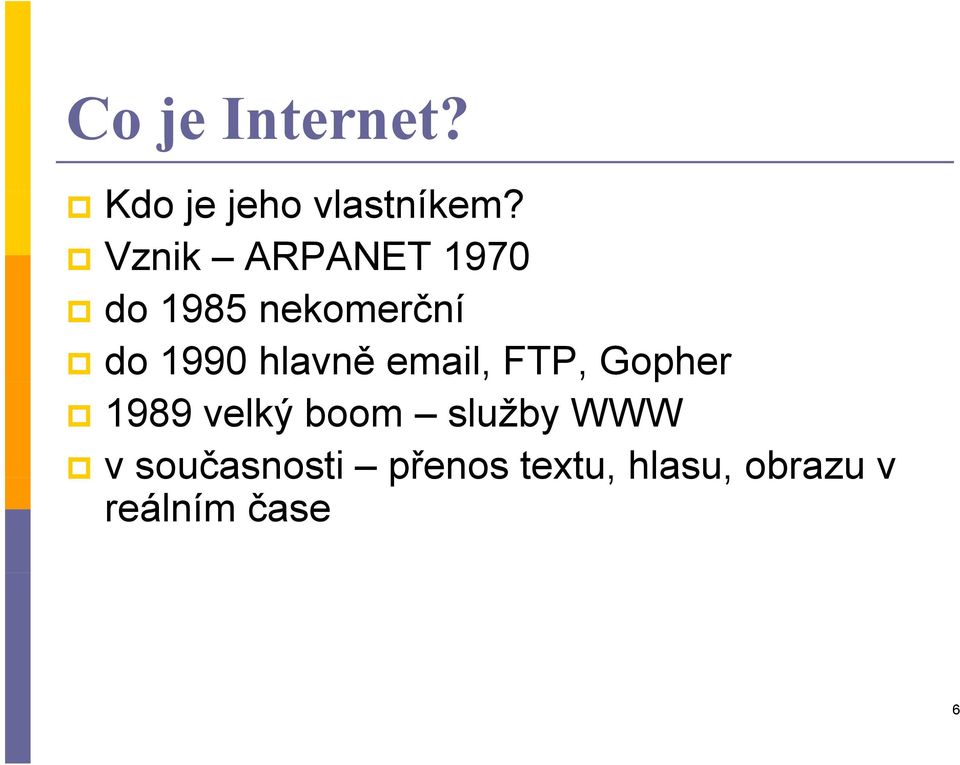

6 Co je Internet? Kdo je jeho vlastníkem? Vznik ARPANET 1970 do 1985 nekomerční do 1990 hlavně , FTP, Gopher 1989 velký boom služby WWW vsoučasnosti přenos textu, hlasu, obrazu v reálním čase 6

7 Počítač Okolo 3000 r. před n.l. v Číně až do 16 století 1621 posuvné pravítko 1642 stroj z koleček označených číslicemi 1822 parní pohon, štítky s otvory 1857 děrná páska 1946 využití elektřiny (ENIAC) V 80.letech PC běžná součást pracoviště i domácnosti elektronek relé, 30 tun 200 kw a 300x /s 7

8 Von Neumannova architektura 1.Struktura počítače je nezávislá na řešeném problému. 2.V paměti jsou data uložena společně s instrukcemi programu. 3.Paměť je rozdělena na buňky stejné velikosti, ke kterým se přistupuje prostřednictvím tzv. adresy. 4.Program je tvořen posloupností instrukcí. 5.Pořadí provádění instrukcí je sekvenční (j (tj. provádějí se postupně) p s výjimkou instrukcí skoku. 6.Instrukce, data a adresy jsou kódovány binárně. 8

9 Počítačová č č síť spojení dvou a více počítačů tak aby mohli navzájem sdílet své prostředky (SW a HW). stejný komunikační protokol rozbočovač (hub) spojuje skupinu počítačů přes jeden uzel a umožňuje jim komunikaci most (bridge) spojuje lokální sítě a řídí přechod dat z jedné sítě do druhé; brána (gateway) pracuje podobně jako most a navíc je schopna převádět data z jednoho typu sítě do jiného typu opakovač (repeater) pouze zesiluje a obnovuje procházející data a tak prodlužuje vzdálenosti, na které se data mohou přenášet, směrovač (router) Je to inteligentní most. Řídí tok dat na základě adresy určení v paketu a okamžité vytíženosti sítě. 9

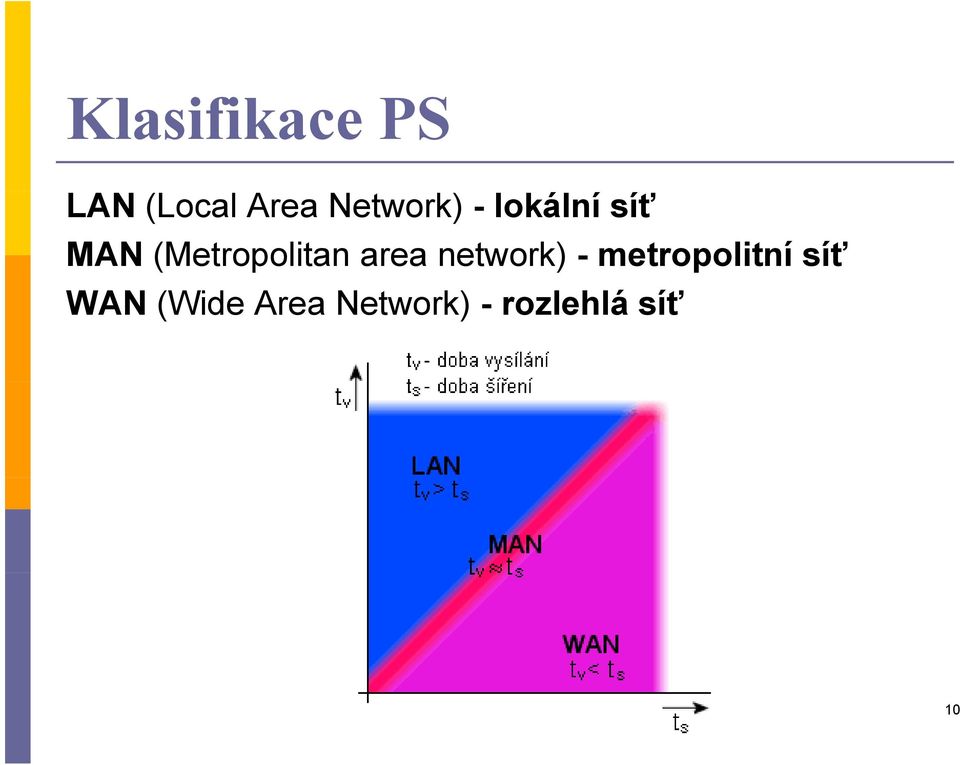

10 Klasifikace PS LAN (Local Area Network) - lokální síť MAN (Metropolitan area network) - metropolitní síť WAN (Wide Area Network) - rozlehlá síť 10

11 Topologie sítí Sběrnicová Hvězdicová Prstencová Polygonální Úplná Částečná Kombinovaná 11

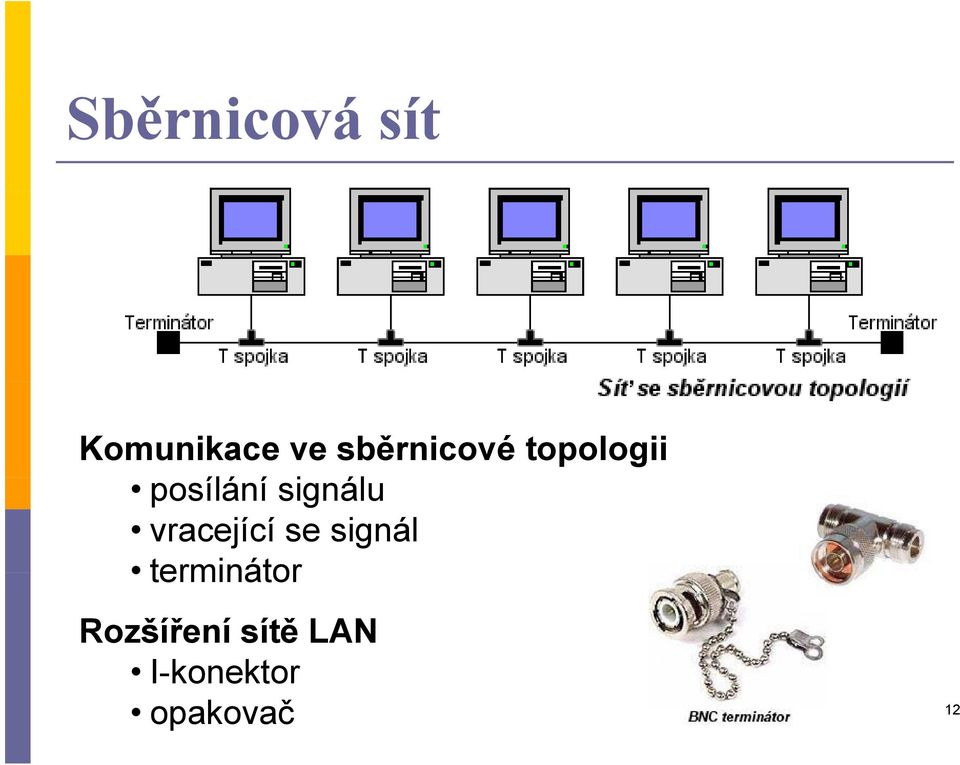

12 Sběrnicová ě sít Komunikace ve sběrnicové topologii posílání í signálu vracející se signál terminátor Rozšíření sítě LAN I-konektor opakovač 12

13 Hvězdicová ě topologie (strom) 13

14 Prstencová topologie 14

15 Neomezená topologie Segmenty sítě jsou zapojeny libovolně mezi sebou. Nejedná se o samostatné počítače, ale o navzájem propojené sítě. Například pro připojení do Internetu. 15

16 Volba topologie Topologie Výhody Nevýhody Sběrnicová Ekonomické využití kabelu. Média nejsou drahá a snadno se s nimi pracuje. Jednoduchá, spolehlivá. Snadno se rozšiřuje. Síť může při velkém provozu zpomalit. Porušení kabelu může ovlivnit mnoho uživatelů. Hvězdicová Snadná modifikace a přidávání nových počítačů. Centrální monitorování a správa. Selhání jednoho počítače neovlivní zbytek sítě. Pokud selže centrální prvek, selže celá síť. Prstencová Rovnocenný přístup pro všechny Selhání jednoho počítače č může mít počítače. Vyvážený výkon i při velkém počtu uživatelů. dopad na zbytek sítě. Rekonfigurace sítě přeruší její provoz. 16

17 IP adresa verze 4 Adresa: aaa.bbb.ccc.ddd IP adresa vs. adresa sítě 4 miliard počítačů (teoreticky IP adres) ČVUT má přidělenu adresu sítě typu XX.XX. Síťovou masku lze zapsat ve formě IPv4 ( ), nebo jako počet jedniček v síťové masce: / / 26 17

18 IP adresa Třída A Dovoluje adresování jen 126 sítí, ale v každé z nich může být až 16 miliónů ů počítačů. Rozsah hodnot IP adres je: až Třída B Umožňuje adresovat už 16 tisíc sítí a 65 tisíc počítačů v každé síti. Rozsah hodnot ve třídě B je: až do Třída C 18 Třída C dokáže adresovat až 2 milióny sítí. V každé síti může být 254 počítačů. Rozsah je: až

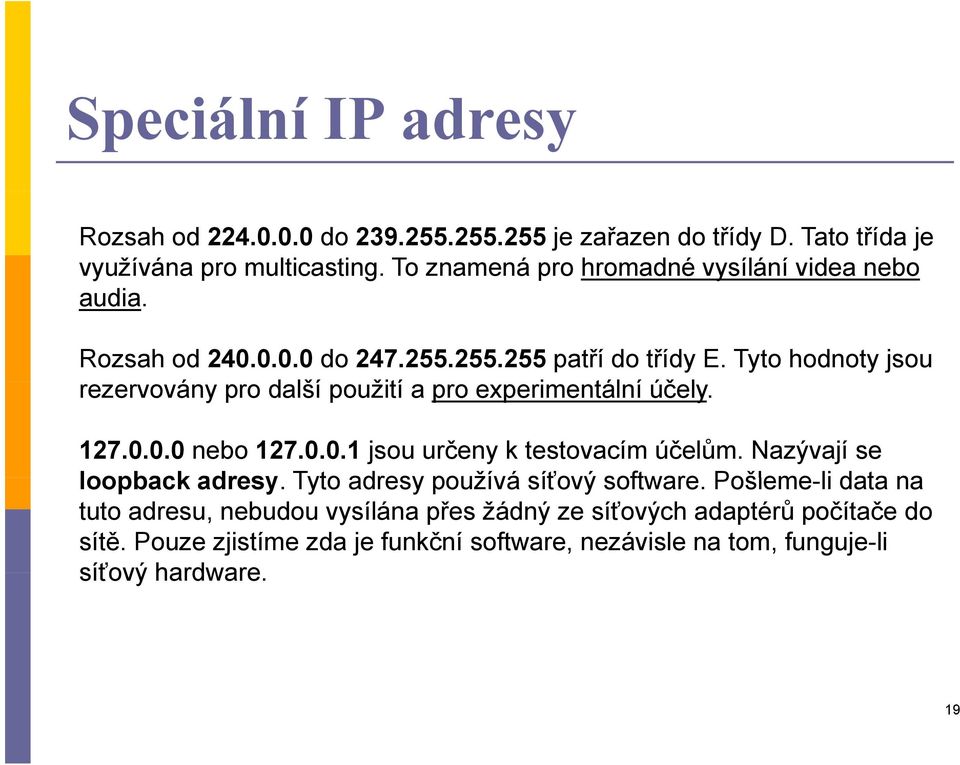

19 Speciální IP adresy Rozsah od do je zařazen do třídy D. Tato třída je využívána pro multicasting. To znamená pro hromadné vysílání videa nebo audia. Rozsah od do patří do třídy E. Tyto hodnoty jsou rezervovány pro další použití a pro experimentální účely nebo jsou určeny k testovacím účelům. Nazývají se loopback adresy. Tyto adresy používá síťový software. Pošleme-li li data na tuto adresu, nebudou vysílána přes žádný ze síťových adaptérů počítače do sítě. Pouze zjistíme zda je funkční software, nezávisle na tom, funguje-li síťový hardware. 19

20 Intranet Intranet, pokud je síť izolovaná, bez připojení k Internetu, lze použít libovolné IP adresy. Při připojení vnitřní sítě k Internetu by ale mohla nastat situace že budou existivat dvě stějné IP adresy. Této skutečnosti zabraňuje PROXY brána. Proxy yje ve skutečnosti počítač, který je připojen p libovolným způsobem k Internetu. Musí mít skutečnou IP adresu aby viděl "ven" a z "venku" byl vidět. Při napsání nějaké www adresy na počítači ve vnitřní síti, prohlížeč odešle tento dotaz na proxy bránu. Ta se dotáže svým jménem na Internetu a poté předá požadavek zpátky počítači. 20

21 Domény a názvy DNS (Domain Name System, systém doménových jmen) je celosvětová distribuovaná hierarchická databáze domén v síti íiinternet, která slouží především ř k převodu ř doménových názvů na IP adresy

22 Funkce počítačů kterou vykonávají v PS Pracovní stanice - WS (uzel využívající služby) Znakový terminál Grafický terminál Osobní počítač Server - S (uzel poskytující služby) Souborové Databázové Poštovní Prezenční WWW Aplikační 22

23 Souborový server 23

24 Databázový server 24

25 Poštovní server 25

26 Prezentační č (terminálový) server 26

27 WWW server 27

28 Aplikační č server 28

29 Komunikační č rozhraní počítačeč č Komunikační rozhraní Kabelová Bezdrátová á Metalická Optická Propojení PC-PC PC- periferie Grafická rozhraní Audio rozhraní Ostatní 29

30 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI 30

31 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI 31

32 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI RS 232 RS-422 (Apple) COM1, COM2, 32

33 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI LPT SPP 50kB/s EPP a ECP 500 až 2000 kb/s 33

34 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI 34

35 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI 35

36 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI 10Mb/s terminátor 50Ω 36

37 Propojení PC-PC, PC- periferie USB r.1995 I.Link (IEEE 1394, FireWire) Sériový port Paralelní port RJ 11 RJ 45 BNC SCSI 8 až 16 zařízení 37

38 Grafická rozhraní VGA DVI S-video Kompozitní video VGA 640 x 480 SVGA 1280 x

39 Grafická rozhraní VGA DVI S-video Kompozitní video 39

40 Grafická rozhraní VGA DVI S-video Kompozitní video 40

41 Grafická rozhraní VGA DVI S-video Kompozitní video 41

42 Audio rozhraní jack 42

43 Ostatní rozhraní PS/2 DIN MIDI a Gameport průměr 13,2mm 43

44 Rozhraní standardního PC 44

45 Optická rozhraní S/PDF Přenos může probíhat buď ď pomocí optického kabelu, nebo klasického metalického kabelu Rychlost až 2Gb/s Možnost připojení na vzdálenost až 10km 45

46 Bezdrátové komunikační rozhraní WiFi Bluetooth 44 Mb/s IRDa 4Mb/s 46
