1 LCD Monitory 1910, 2010, 2210, 2310, 2510 a 2710 Příručka uživatele

2 2010 Hewlett-Packard Development Company, L.P. Microsoft, Windows a Windows Vista jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích. Veškeré záruky poskytované společností HP na produkty a služby jsou uvedeny ve výslovných prohlášeních o záruce, která doprovázejí jednotlivé produkty a služby. Nic ze zde uvedeného nemůže být chápáno jako prohlášení zakládající další záruky. Společnost HP není odpovědná za technické ani redakční chyby nebo opomenutí, jež tento dokument obsahuje. Tento dokument obsahuje specifické informace, které jsou chráněny autorským zákonem. Žádná část tohoto dokumentu nesmí být bez předchozího písemného souhlasu společnosti Hewlett-Packard Company kopírována, reprodukována ani překládána do jiného jazyka. Druhé vydání (Leden 2010) Produktové číslo dokumentu:

3 O této příručce Tato příručka poskytuje informace o nastavení monitoru, instalaci ovladačů, používání obrazovkových nabídek, řešení potíží a technické specifikace. VAROVÁNÍ! Text zdůrazněný tímto způsobem dává na srozuměnou, že nesplnění pokynů může mít za následek poranění či úmrtí. UPOZORNĚNÍ: Text zdůrazněný tímto způsobem dává na srozuměnou, že nesplnění pokynů může způsobit poškození zařízení či ztrátu informací. POZNÁMKA: Text zdůrazněný tímto způsobem obsahuje důležité doplňkové informace. iii

4 iv O této příručce

5 Obsah 1 Vlastnosti produktu... 1 LCD monitory HP Bezpečnostní pokyny a údržba... 3 Důležité bezpečnostní informace... 3 Bezpečnostní upozornění... 4 Pokyny pro údržbu... 5 Čistění monitoru... 5 Přeprava monitoru Příprava a použití monitoru... 7 Vybalení monitoru... 7 Instalace monitoru... 7 Připojení kabelů monitoru Podpora HDCP (High-Bandwidth Digital Content Protection) Připojení zvukového kabelu Připojení napájecího kabelu Úprava sklonu Nastavení natočení Prostor pro klávesnici Ovládání monitoru Software a obslužné programy na disku CD Instalace ovladačů Použití funkce automatického nastavení Ovládací prvky na čelním panelu Použití obrazovkové nabídky OSD Výběr vstupních videokonektorů Zjištění stavu monitoru Nastavení kvality zobrazení Funkce úsporného režimu v

6 Dodatek A Řešení potíží Řešení běžných potíží Získání podpory z webových stránek hp.com Příprava před telefonátem pracovníkům technické podpory Umístění výrobního štítku Dodatek B Technické specifikace LCD monitory HP Přednastavené režimy zobrazení Kvalita monitoru LCD a zásady týkající se pixelů Dodatek C Oznámení vyžadovaná směrnicemi Oznámení FCC Úpravy Kabely Prohlášení o shodě pro výrobky označené logem FCC (pouze USA) Oznámení pro Kanadu Avis Canadien Oznámení vyžadované směrnicemi Evropské unie Oznámení o ergonomii pro Německo Oznámení pro Japonsko Oznámení pro Koreu Požadavky na napájecí kabel Požadavky na napájecí kabel pro Japonsko Oznámení o produktu z hlediska životního prostředí Likvidace materiálů Likvidace odpadů ze zařízení domácími uživateli v zemích Evropské unie Chemické látky Recyklační program společnosti HP Směrnice RoHS Omezení užívání některých nebezpečných látek v elektronických a elektrických zařízeních (Restriction of Hazardous Substances) Směrnice EEE Turecka vi

7 1 Vlastnosti produktu LCD monitory HP Monitory HP LCD (Liquid Crystal Display) používají obrazovku s aktivní matricí a TFT (thin-film transistor) s těmito vlastnostmi: Displej s velkou úhlopříčkou Maximální rozlišení: 1910m: 1366 x 768 při 60 Hz 2010f: 1600 x 900 při 60 Hz 2010i: 1600 x 900 při 60 Hz 2010m: 1600 x 900 při 60 Hz 2210i: 1920 x 1080 při 60 Hz 2210m: 1920 x 1080 při 60 Hz 2310i: 1920 x 1080 při 60 Hz 2310m: 1920 x 1080 při 60 Hz 2510i: 1920 x 1080 při 60 Hz 2710m: 1920 x 1080 při 60 Hz Plus podpora zobrazení na celou obrazovku i pro nižší rozlišení Analogový signál VGA Digitální signál DVI Multimediální rozhraní s vysokým rozlišením (HDMI) (vybrané modely) Krátká doba odezvy, která zpříjemňuje hraní hardcorových her a práci s grafickými aplikacemi Snadné sledování vsedě, vestoje i při pohybu z jedné strany monitoru na druhou Zvýraznění kontrastního poměru DCR (Dynamic Contrast Ratio) poskytuje nejhlubší tmavé a nejjasnější světlé barvy pro vylepšení efektů stínování při hraní her či sledování filmů Nastavení sklonu Nastavení natočení LCD monitory HP 1

8 Snímatelný podstavec a standardní montážní otvory podle standardu VESA (Video Electronics Standards Association) dovolují všestranné možnosti upevnění, včetně upevnění na zeď Uzamykací slot pro uzamykatelný bezpečnostní kabel (bezpečnostní kabel je prodáván samostatně) Podpora technologie Plug and Play, je-li podporována počítačem Nastavení OSD (Obrazovková nabídka) zaručuje snadnou konfiguraci a optimalizaci zobrazení (k dispozici v angličtině, zjednodušené čínštině, tradiční čínštině, francouzštině, němčině, italštině, španělštině, holandštině, japonštině a brazilské portugalštině) Vestavěné stereofonní reproduktory namířené dolů Prostor pro klávesnici Úsporný režim snižující spotřebu energie Funkce rychlého zobrazení nastavení Podpora HDCP (High-Bandwidth Digital Content Protection) na vstupech DVI a HDMI (vybrané modely) CD softwaru a obslužných programů s následujícími položkami: ovladače software pro automatické nastavení dokumentace 2 Kapitola 1 Vlastnosti produktu

9 2 Bezpečnostní pokyny a údržba Důležité bezpečnostní informace S monitorem je dodáván napájecí kabel. Použijete-li jiný kabel, i nadále je nutno použít pouze napájení a připojení odpovídající pro tento monitor. Další informace o správné sadě napájecího kabelu pro použití s monitorem viz sekce Připojení napájecího kabelu v kapitole Příprava a použití monitoru na stránce 7. VAROVÁNÍ! Abyste snížili riziko úrazu elektrickým proudem nebo poškození zařízení, dodržujte následující zásady: Neodpojujte uzemnění napájecího kabelu. Zemnicí kolík je důležitý bezpečnostní prvek. Zapojte napájecí kabel do vždy snadno přístupné uzemněné zásuvky. Napájení odpojte z výrobku tak, že odpojíte napájecí kabel z elektrické zásuvky. Z důvodu vlastního bezpečí nepokládejte nic na napájecí šňůry nebo kabely. Uspořádejte kabely tak, aby na ně nikdo nemohl náhodně šlápnout nebo o ně zakopnout. Za kabely netahejte. Kabel při odpojování ze zásuvky držte za zástrčku. Pro snížení rizika vážného zranění si přečtěte příručku Safety and Comfort Guide (Příručka pro bezpečné a pohodlné používání počítače). Popisuje správné nastavení pracovní stanice, držení těla a zdravé pracovní návyky, které by měli uživatelé počítačů dodržovat. Dále jsou zde obsaženy důležité informace týkající se elektrické a mechanické bezpečnosti. Příručka je k dispozici na webových stránkách anebo na CD s dokumentací, je-li zahrnuto s monitorem. UPOZORNĚNÍ: V zájmu ochrany monitoru a počítače připojujte všechny napájecí kabely počítače a jeho periferií (například monitoru, tiskárny nebo skeneru) k zařízení s přepěťovou ochranou, například k rozbočovací zásuvce s přepěťovou ochranou nebo k nepřerušitelnému zdroji napájení (UPS). Ne všechny rozbočovací zásuvky mají přepěťovou ochranu. Zásuvky musí být speciálně označeny, že touto funkcí disponují. Používejte rozbočovací zásuvku, jejíž výrobce nabízí výměnu poškozených komponent, takže vám v případě selhání přepěťové ochrany vymění zařízení. Používejte odpovídající nábytek o správných rozměrech, navržený pro odpovídající podporu HP LCD monitoru. VAROVÁNÍ! Monitory LCD nevhodně umístěné na toaletních stolcích, knihovnách, poličkách, stolech, reproduktorech, skříňkách nebo vozících mohou spadnout a způsobit zranění. Při připojení všech šňůr a kabelů k monitoru LCD je třeba dbát opatrnosti, aby nemohly být vytrženy, zachyceny a aby přes ně nešlo zakopnout. Důležité bezpečnostní informace 3

10 Bezpečnostní upozornění Používejte pouze napájecí zdroj a připojení kompatibilní s tímto monitorem, viz výrobní štítek monitoru. Zkontrolujte, zda celkový proud všech produktů zapojených do zásuvky nepřekračuje maximální jmenovitý proud zásuvky a zda celkový odběr proudu produktů připojených ke kabelu nepřekračuje jmenovitý proud kabelu. Jmenovitý proud zařízení (A) je uveden na výrobním štítku. Monitor instalujte poblíž snadno dostupné zásuvky. Chcete-li monitor odpojit, pevně uchopte zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor tahem za kabel. Na kabelu nenechávejte ležet žádné předměty. Nešlapejte na kabel. 4 Kapitola 2 Bezpečnostní pokyny a údržba

11 Pokyny pro údržbu Chcete-li zlepšit funkčnost monitoru a prodloužit jeho životnost, dodržujte následující pokyny: Neotvírejte kryt monitoru a nepokoušejte se výrobek sami opravit. Nastavujte pouze ty ovládací prvky, které jsou obsaženy v provozních pokynech. Pokud monitor nefunguje správně, případně upadl na zem či byl poškozen, kontaktujte autorizovaného prodejce, specializovaného prodejce nebo poskytovatele servisu produktů HP. Používejte pouze napájecí zdroj a připojení kompatibilní s tímto monitorem, viz výrobní štítek monitoru. Zkontrolujte, zda celkový proud všech produktů zapojených do zásuvky nepřekračuje maximální jmenovitý proud zásuvky a zda celkový odběr proudu produktů připojených ke kabelu nepřekračuje jmenovitý proud kabelu. Jmenovitý proud zařízení (A) je uveden na výrobním štítku každého zařízení. Monitor instalujte poblíž snadno dostupné zásuvky. Chcete-li monitor odpojit, pevně uchopte zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor tahem za kabel. Pokud monitor nepoužíváte, vypněte jej. Vypínáním v době nečinnosti a používáním spořiče obrazovky lze podstatně zvýšit předpokládanou životnost monitoru. Štěrbiny a otvory v krytu slouží k ventilaci. Tyto otvory nesmí být zakryty nebo ucpány. Do štěrbin krytu ani do jiných otvorů nikdy nezasouvejte žádné předměty. Zajistěte, aby nedošlo k pádu monitoru. Neumisťujte jej na nestabilní plochu. Na kabelu nenechávejte ležet žádné předměty. Nešlapejte na kabel. Zajistěte, aby se monitor nacházel na dobře větraném místě, chraňte jej před nadměrným světlem, teplem a vlhkostí. Při odebrání podstavce monitoru je třeba položit monitor obrazovkou dolů na měkký povrch tak, aby se nepoškrábal, neušpinil nebo nerozbil. Čistění monitoru 1. Vypněte počítač a monitor. 2. Monitor odpojte ze zásuvky. 3. Plasty monitoru vyčistěte pomocí čistého hadříku navlhčeného ve vodě. 4. Obrazovku monitoru vyčistěte antistatickým čističem obrazovek. UPOZORNĚNÍ: K čistění monitoru nebo obrazovky nepoužívejte benzol, ředidlo, čpavek ani žádné jiné těkavé látky. Tyto chemikálie mohou poškodit povrch krytu a obrazovku. Přeprava monitoru Původní přepravní krabici dobře uložte. Můžete ji v budoucnu potřebovat při přepravě nebo odeslání monitoru. Pokyny pro údržbu 5

12 Příprava monitoru k odeslání: 1. Od monitoru odpojte napájecí kabel, video a zvukové kabely. 2. Podstavec monitoru umístěte na měkký, chráněný povrch. 3. Podstavec držte jednou rukou v místě, kde je připojen k zadní straně monitoru, a monitor zatlačte dopředu. Podstavec monitoru umístěte na měkký, chráněný povrch. 4. Monitor a podstavec vložte do původního balení. 6 Kapitola 2 Bezpečnostní pokyny a údržba

13 3 Příprava a použití monitoru Vybalení monitoru 1. Vybalte monitor. Zkontrolujte, zda v obalu nechybí žádná součást dodávky. Krabici uschovejte. 2. Vypněte počítač a ostatní k němu připojená zařízení. 3. Zjistěte, zda je monitor určen k umístění na stůl nebo k montáži na stěnu. Viz Instalace monitoru v této kapitole. 4. Připravte si rovnou plochu pro sestavení monitoru. K přípravě před instalací budete potřebovat rovnou, měkkou a bezpečnou oblast pro položení monitoru obrazovkou dolů. 5. Pro přípravu monitoru před montáží na stěnu budete potřebovat křížový šroubovák. K zajištění některých kabelů může být zapotřebí také šroubovák s plochou hlavou. Instalace monitoru Monitor lze umístit na stůl nebo připevnit na stěnu. Monitor položte na vhodné, dobře větrané místo v blízkosti počítače. Kabely monitoru připojte až po instalaci. POZNÁMKA: U displejů s lesklými rámečky by měl uživatel uvážit výměnu displeje, protože rámeček může způsobovat rušivé odrazy od okolního světla a světlých povrchů. Vybalení monitoru 7

14 Příprava monitoru k umístění na stůl 1. Monitor položte obrazovkou dolů na rovný, měkký a chráněný povrch stolu nebo jiné vyvýšené podložky tak, aby nosný sloupek přečníval přes okraj. UPOZORNĚNÍ: Obrazovka je křehká. Nedotýkejte se obrazovky LCD a nevystavujte ji tlaku, protože by tím mohla být poškozena. Obrázek 3-1 Rozložení monitoru 2. Jednou rukou uchopte podstavec v místě, kde je připojen k monitoru a zvedněte horní část monitoru, až ji rozložíte do požadované pozice. Obrázek 3-2 Rozložení monitoru 8 Kapitola 3 Příprava a použití monitoru

15 3. Zvedněte monitor do vzpřímené polohy a umístěte jej na rovnou a pevnou plochu. Obrázek 3-3 Monitor ve vzpřímené poloze Příprava monitoru k montáži na zeď 1. Zkontrolujte stabilitu příslušného montážního prvku. VAROVÁNÍ! Před připevněním monitoru na montážní prvek zkontrolujte, zda je prvek správně namontován a zajištěn. Snížíte tím riziko poranění nebo poškození zařízení. Prostudujte si pokyny dodávané s příslušným montážním prvkem a ověřte, zda je způsobilý pro připevnění monitoru. 2. Od monitoru odpojte napájecí kabel a veškeré ostatní kabely. 3. Monitor položte obrazovkou dolů na rovný, chráněný povrch. 4. Vyšroubujte čtyři šrouby, kterými je podstavec připevněn k monitoru. Obrázek 3-4 Umístění šroubů připevňujících podstavec k monitoru Instalace monitoru 9

16 5. Odsuňte podstavec ze spodní části monitoru. Obrázek 3-5 Odsunutí podstavce od monitoru 6. Odstraňte čtvercovou destičku na zadní straně monitoru. Uvolněte ji tak, že ji vypáčíte pomocí mince zasunuté pod základnu destičky. Obrázek 3-6 Odstranění destičky s logem ze zadní strany monitoru 10 Kapitola 3 Příprava a použití monitoru

17 7. Uvolní se přístup ke čtyřem otvorům se závitem. Do těchto otvorů lze umístit šrouby, kterými připevníte otočné rameno nebo jiný typ upevnění k zadní straně monitoru. Obrázek 3-7 Otvory se závitem pro připevnění držáku na zeď 8. Podle pokynů dodaných s montážním prvkem bezpečně upevněte monitor. Čtyři otvory se závitem na zadní straně panelu odpovídají standardu VESA pro montáž plochých monitorů. 9. Připojte otočné rameno nebo jiný montážní prvek. Připojení kabelů monitoru Připojení kabelu VGA (analogový), DVI-D (digitální) nebo HDMI Pro připojení monitoru k počítači použijte videokabel VGA, kabel DVI-D nebo HDMI. Chcete-li použít kabel DVI, musíte mít grafickou kartu kompatibilní s rozhraním DVI. Konektory jsou umístěny na zadní straně monitoru. Počítač i monitor musí být vypnuty a odpojeny od napájení. 1. Připojení kabelu VGA (dodáván s vybranými modely) Připojte jeden konec videokabelu VGA ke konektoru na zadní straně monitoru a druhý konec ke konektoru VGA počítače. Připojení kabelů monitoru 11

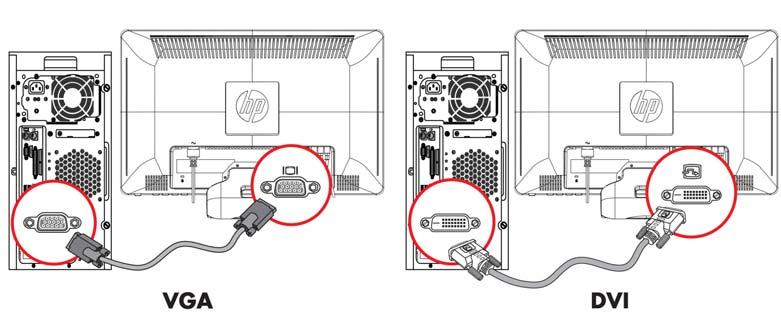

18 2. Připojení kabelu DVI-D (dodáván s vybranými modely) Připojte jeden konec videokabelu DVI-D ke konektoru na zadní straně monitoru a druhý konec ke konektoru DVI-D počítače. Tento kabel můžete použít pouze v případě, že je počítač vybaven grafickou kartou podporující rozhraní DVI (integrovanou či instalovanou). Konektor a kabel DVI- D jsou dodány. Obrázek 3-8 Připojení kabelu VGA nebo DVI-D umístění konektoru se může lišit POZNÁMKA: Při použití signálu VGA nebo DVI musíte připojit zvuk samostatně, protože signály VGA a DVI přenášejí pouze videodata, nikoli zvuková data. 3. Připojení kabelu HDMI (dodáván s vybranými modely) Jeden konec kabelu HDMI (není dodán) připojte ke konektoru na zadní straně monitoru a druhý konec k počítači s konektorem HDMI. Obrázek 3-9 Připojení kabelu HDMI Podpora HDCP (High-Bandwidth Digital Content Protection) Monitor podporuje technologii HDCP a může přijímat obsah s vysokým rozlišením. Obsah s vysokým rozlišením je k dispozici z mnoha zdrojů, například ze zařízení Blu-ray, z vysílání HDTV nebo 12 Kapitola 3 Příprava a použití monitoru

19 kabelového vysílání. Nemáte-li monitor s podporou technologie HDCP, zobrazí se při přehrávání obsahu s vysokým rozlišením prázdná obrazovka nebo obraz s nižším rozlišením. Pro přehrávání chráněného obsahu musejí monitor i grafická karta podporovat technologii HDCP. Připojení zvukového kabelu Reproduktory vestavěné v monitoru připojte k počítači pomocí zvukového kabelu podle následujícího obrázku: Obrázek 3-10 Připojení zvukových kabelů umístění konektoru se může lišit Připojení zvukového kabelu 13

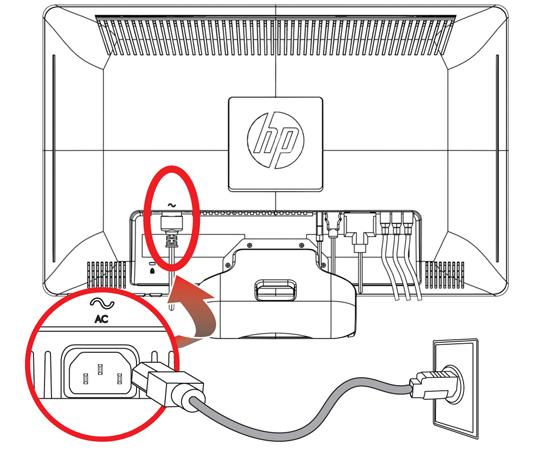

20 Připojení napájecího kabelu 1. Při zapojování se řiďte všemi elektrickými a napájecími varováními: VAROVÁNÍ! Abyste snížili riziko úrazu elektrickým proudem nebo poškození zařízení, dodržujte následující zásady: Neodpojujte uzemnění napájecího kabelu. Zemnicí kolík je důležitý bezpečnostní prvek. Napájecí kabel zapojte do uzemněné zásuvky. Zkontrolujte, zda je uzemněná zásuvka, do které připojujete napájecí kabel, snadno dostupná uživateli monitoru a umístěná co nejblíže zařízení. Napájecí kabel by měl být veden tak, aby byla malá pravděpodobnost, že se po něm bude šlapat nebo že na něj budou odkládány předměty. Na napájecí kabely nepokládejte žádné předměty. Uspořádejte kabely tak, aby na ně nikdo nemohl náhodně šlápnout nebo o ně zakopnout. Za kabely netahejte. Další informace viz Technické specifikace na stránce 31 (Příloha B). Obrázek 3-11 Připojení napájecího kabelu 2. Napájecí kabel připojte jedním koncem k monitoru a druhým do uzemněné zásuvky. Úprava sklonu VAROVÁNÍ! Aby nedošlo k poranění elektrickým proudem, měli byste v případě, že nemáte k dispozici řádně uzemněnou elektrickou zásuvku, provést jeden z následujících kroků: (1) Použijte adaptér pro elektrickou zásuvku, který zajistí řádné uzemnění kabelu. (2) Požádejte odborníka o výměnu elektrické zásuvky za řádně uzemněnou. Optimální pozorovací úhel zajistíte nastavením sklonu obrazovky podle následujících pokynů: 1. Otočte monitor obrazovkou k sobě a přidržte podstavec, aby se monitor při změně sklonu nepřevrátil. 14 Kapitola 3 Příprava a použití monitoru

21 2. Sklon upravte pohybem horního okraje směrem k sobě nebo od sebe, aniž se budete dotýkat obrazovky. Obrázek 3-12 Nastavení sklonu Nastavení natočení Monitor s touto funkcí umožňuje dostatečné natočení do stran. Obrázek 3-13 Nastavení otáčení UPOZORNĚNÍ: poškození. Při otáčení či změně sklonu netlačte na obrazovku LCD, mohlo by dojít k jejímu Nastavení natočení 15

22 Prostor pro klávesnici Potřebujete-li na pracovním stole více místa, odložte si klávesnici pod monitor. 16 Kapitola 3 Příprava a použití monitoru

23 4 Ovládání monitoru Software a obslužné programy na disku CD Disk CD přiložený k monitoru obsahuje ovladače a software, který lze nainstalovat do počítače. Instalace ovladačů Zjistíte-li, že je třeba aktualizovat ovladače, můžete nainstalovat soubory INF a ICM ovladače monitoru z disku CD nebo si je stáhnout z internetu. Instalace softwaru ovladače monitoru z disku CD Postup instalace softwaru ovladače monitoru z disku CD: 1. Vložte disk CD do jednotky CD počítače. Zobrazí se nabídka disku CD. 2. Vyberte jazyk. 3. Klepněte na možnost Install Monitor Driver Software (Instalovat software ovladače monitoru). 4. Postupujte podle pokynů na obrazovce. 5. Zkontrolujte, zda se na ovládacím panelu displeje zobrazuje správné rozlišení a obnovovací frekvence. Další informace naleznete v dokumentaci k operačnímu systému Windows. POZNÁMKA: V případě chyby instalace může být nutné nainstalovat digitálně podepsané ovladače monitoru (soubory INF nebo ICM) z disku CD ručně. Pokyny viz Driver Software Readme (Soubor Readme softwaru ovladače) na disku CD (pouze anglicky). Stažení aktualizovaných ovladačů z internetu Postup stažení nejnovější verze ovladačů a softwaru z webu HP Support: 1. Přejděte na adresu: 2. Vyberte zemi nebo oblast. 3. Vyberte možnost Download Drivers and Software (Stažení ovladačů a softwaru). 4. Zadejte číslo modelu monitoru. Zobrazí se stránky stažení softwaru pro monitor. 5. Stáhněte a nainstalujte soubory ovladače a softwaru. Pro stažení postupujte podle pokynů na stránkách stažení. 6. Ujistěte se, že systém splňuje požadavky. Software a obslužné programy na disku CD 17

24 Použití funkce automatického nastavení Obrazovku lze pro vstup VGA jednoduše optimalizovat díky tlačítku Auto/OK na monitoru a pomocí softwarových vzorků pro automatické nastavení dodaných na disku CD. Tento postup nepoužívejte, pokud monitor používá vstup DVI nebo HDMI. Používá-li monitor vstup VGA, může tento postup napravit následující potíže s kvalitou obrazu: Neostrý nebo nejasný obraz Duchy, pruhy nebo stíny Neurčité svislé proužky Tenké pohyblivé vodorovné čáry Obraz mimo střed UPOZORNĚNÍ: Zobrazuje-li se na monitoru po dlouhou dobu (12 hodin trvalé nečinnosti) stále stejný statický obraz, může dojít k jeho poškození vypálením obrazu. Abyste předešli poškození obrazovky vypálením, měli byste monitor při dlouhé době nečinnosti vypnout či aktivovat spořič obrazovky. K vypálení obrazu může dojít u všech obrazovek s technologií LCD. Chcete-li použít funkci automatického nastavení, postupujte takto: 1. Před vlastním nastavením nechte monitor zahřívat po dobu 20 minut. 2. Stiskněte tlačítko Auto/OK na čelním panelu monitoru. Můžete také stisknout tlačítko Menu a potom v nabídce OSD vybrat možnost Image Control (Nastavení obrazu), následované volbou Auto Adjustment (Automatické nastavení). Není-li výsledek uspokojivý, pokračujte dalšími kroky. 3. Vložte disk CD do jednotky CD počítače. Zobrazí se nabídka disku CD. 4. Vyberte jazyk. 5. Vyberte možnost Open Auto Adjustment Software (Otevřít software pro automatické nastavení). 18 Kapitola 4 Ovládání monitoru

25 6. Zobrazí se testovací vzorek pro nastavení. Obrázek 4-1 Testovací vzorek automatického nastavení 7. Stisknutím tlačítka Auto/OK na panelu monitoru nastavíte stabilní, symetricky umístěný obraz. Ovládací prvky na čelním panelu Tlačítka ovládání jsou umístěna na pravé přední části monitoru: C: Ikona Popis 1 Napájení Zapíná monitor nebo jej přepíná do pohotovostního nebo spánkového režimu. Tlačítko vypínače je podle modelu monitoru umístěno nahoře nebo vpředu. 2 Menu Otevírá, vybírá a zavírá nabídku OSD. 3 Nastavení hlasitosti. 4 Source (Zdroj) Volí zdroj vstupního videosignálu z počítače 5 Přechází na předchozí položku nabídky OSD a snižuje hodnotu nastavení. 6 Přechází na následující položku nabídky OSD a zvyšuje hodnotu nastavení. 7 Auto Není-li aktivní nabídka OSD, toto tlačítko automaticky nastaví ideální parametry zobrazení / aktivuje vybranou volbu. 8 OK Aktivuje vybranou volbu Ovládací prvky na čelním panelu 19

26 Použití obrazovkové nabídky OSD Nabídka OSD (On-Screen Display) je zobrazení překrývající obraz na obrazovce, které se často používá u monitorů, televizorů, videopřehrávačů a přehrávačů DVD k zobrazení informací, například údajů o hlasitosti, kanálu a čase. 1. Není-li monitor ještě zapnutý, zapněte jej stisknutím vypínače. 2. Stisknutím tlačítka Menu aktivujte nabídku OSD. Zobrazí se hlavní nabídka OSD. 3. K procházení hlavní nabídky a podnabídek používejte na postranním panelu monitoru tlačítko + (plus) pro posun nahoru nebo tlačítko (mínus) pro posun opačným směrem. Stisknutím tlačítka Auto/OK vyberete označenou funkci. POZNÁMKA: Posunete-li se po dosažení poslední položky dolů, vrátíte se znovu na začátek nabídky. Posunete-li se z první položky nahoru, přejdete na poslední položku nabídky. 4. Chcete-li nastavit úroveň vybrané položky, stiskněte tlačítko + nebo. 5. Vyberte možnost Save and Return (Uložit a návrat). Nechcete-li nastavení uložit, vyberte v podnabídce možnost Cancel (Storno) nebo v hlavní nabídce možnost Exit (Ukončit). 6. Nabídku OSD opustíte stisknutím tlačítka Menu. POZNÁMKA: Pokud při zobrazené nabídce po dobu 30 sekund (výchozí nastavení) nestisknete žádné tlačítko, bude nastavení uloženo a nabídka se zavře. Položky nabídky OSD Následující tabulka zobrazuje položky obrazovkové nabídky OSD a popis jejich funkcí. Po změně položky nabídky OSD můžete zvolit jednu z následujících možností (jsou-li pro danou položku nabídky k dispozici): Cancel (Storno) návrat na předchozí úroveň nabídky. Save and Return (Uložit a návrat) uložení všech změn a návrat na hlavní obrazovku nabídky OSD. Možnost Save and Return (Uložit a návrat) je aktivní pouze v případě změny některé položky nabídky. Reset (Obnovit) změna zpět na předchozí nastavení. Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Brightness (Jas) Nastavení úrovně jasu obrazovky. Contrast (Kontrast) Nastavení úrovně kontrastu obrazovky. Color (Barva) Výběr barevného tónu obrazovky. Výchozí nastavení je v závislosti na modelu možnost 6500 K nebo Custom Color (Vlastní barvy) K Změní barevný tón do světle modrobílé K Změní barevný tón do světle červenobílé. srgb Nastaví barvy na obrazovce podle barevných standardů používaných v odvětví zpracování obrazu. 20 Kapitola 4 Ovládání monitoru

27 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Quick View (Rychlé zobrazení) Možnosti uložené po úpravě jasu, kontrastu či barvy jako různé varianty nastavení Quick View (Rychlé zobrazení). Movie (Film) Photo (Fotografie) Gaming (Hry) Text Custom (Vlastní) Custom Color (Vlastní barva) Umožňuje vybrat a nastavit vaše vlastní tónování barev: R Nastavíte vlastní úrovně červené složky. G Nastavíte vlastní úrovně zelené složky. B Nastavíte vlastní úrovně modré složky. Image Control (Nastavení obrazu) Nastavení obrazu na obrazovce. Dále zapíná či vypíná snímač okolního osvětlení (vybrané modely). Auto Adjustment (Automatické nastavení) Clock (Hodinové impulzy) Clock Phase (Fáze impulzu) Horizontal Position (Horizontální poloha) Vertical Position (Vertikální poloha) Automaticky upraví obraz (pouze pro vstup VGA). Minimalizuje případné svislé pruhy či čáry viditelné na pozadí obrazovky. Nastavení hodinových impulzů mění i polohu obrazu ve vodorovném směru (pouze pro vstup VGA). Nastavuje zaostření obrazu. Umožňuje odstranit případný horizontální šum a vyjasnit či zaostřit zobrazené znaky (pouze pro vstup VGA). Nastavení polohy obrazu ve vodorovném směru (pouze pro vstup VGA). Nastavení polohy obrazu ve svislém směru (pouze pro vstup VGA). Použití obrazovkové nabídky OSD 21

28 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Custom Scaling (Vlastní měřítko) Vybere metodu formátování zobrazených informací na monitoru. Lze vybrat tyto možnosti: Fill to Screen (Na celou obrazovku) obraz vyplní celou obrazovku a může být zúžený nebo prodloužený z důvodu neodpovídajícího poměru výšky a šířky. Fill to Aspect Ratio (Podle poměru stran) bude zvoleno takové měřítko obrazu, aby se obraz vešel na obrazovku při zachování poměru stran. Sharpness (Ostrost) (pouze VGA) Video OverDrive Zvýraznění kontrastního poměru (Dynamic Contrast Ratio) Upravuje obraz na obrazovce, aby vypadal ostřejší nebo měkčí. Snižuje rozmazání pohybu u videa a rychle se pohybujících her. Zapne nebo vypne funkci OverDrive. Výchozí nastavení je Off (Vypnuto). (vybrané modely) Zobrazí stav nastavení zvýraznění kontrastního poměru (DCR). DCR automaticky upraví vyvážení mezi úrovněmi bílé a černé pro zajištění nejlepšího obrazu. Lze vybrat tyto možnosti: On (Zapnuto) Off (Vypnuto) Výchozí nastavení je v závislosti na modelu On (Zapnuto) nebo Off (Vypnuto). OSD Control (Řízení nabídky OSD) Úprava polohy nabídky OSD na obrazovce. Horizontal OSD Position (Horizontální poloha OSD) Vertical OSD Position (Vertikální poloha OSD) OSD Transparency (Průhlednost nabídky OSD) OSD Timeout (Časový limit OSD) Posouvá nabídku OSD na obrazovce doleva nebo doprava. Výchozí rozsah nastavení je 50. Posouvá nabídku OSD na obrazovce nahoru nebo dolů. Výchozí rozsah nastavení je 50. Umožňuje zobrazit současně nabídku OSD i informace, které tato nabídka jinak překrývá. Nastaví dobu v sekundách, po kterou zůstane nabídka OSD po posledním stisknutí klávesy zobrazena. Výchozí nastavení je 30 sekund. 22 Kapitola 4 Ovládání monitoru

29 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Rotate OSD (Otočení nabídky OSD) Vybere nastavení Landscape (na šířku) nebo Portrait (na výšku). Výchozí nastavení je Landscape (na šířku) (vybrané modely) Management (Správa) Vybere funkce správy napájení monitoru. Power Saver (Úsporný režim) Aktivuje funkci úspory energie (viz Funkce úsporného režimu v této kapitole). Lze vybrat tyto možnosti: On (Zapnuto) Off (Vypnuto) Výchozí nastavení je On (Zapnuto). Power-On Recall (Obnovení při zapnutí) Obnoví napájení monitoru po neočekávaném odebrání napájení. Lze vybrat tyto možnosti: On (Zapnuto) Off (Vypnuto) Výchozí nastavení je On (Zapnuto). Mode Display (Zobrazení režimu) Umožňuje při otevření hlavní nabídky OSD zobrazit na obrazovce informace o rozlišení, obnovovací frekvenci a frekvenci. Lze vybrat tyto možnosti: On (Zapnuto) Off (Vypnuto) Výchozí nastavení je v závislosti na modelu On (Zapnuto) nebo Off (Vypnuto). Monitor Status (Stav monitoru) Umožňuje zobrazit při každém zapnutí monitoru jeho provozní stav. Vyberte místo, kde se má stav zobrazit: Top (Nahoře) Middle (Uprostřed) Bottom (Dole) Off (Vypnuto) Výchozí nastavení je v závislosti na modelu Top (Nahoře) nebo Off (Vypnuto). Použití obrazovkové nabídky OSD 23

30 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis DDC/CI Support (Podpora DDC/CI) Umožňuje počítači řídit některé funkce nabídky OSD, například Brightness (Jas), Contrast (Kontrast) a Color Temperature (Teplota barev). Lze vybrat tyto možnosti: On (Zapnuto) Off (Vypnuto) Výchozí nastavení je On (Zapnuto). Bezel Power LED (Kontrolka napájení) Volume (Hlasitost) Speaker Self-Test (Autodiagnostika reproduktoru) Umožňuje zapnout nebo vypnout kontrolku (diodu LED) ve vypínači. Při nastavení na možnost Off (Vypnuto) bude kontrolka trvale zhasnutá. Nastavení hlasitosti. Poskytuje autodiagnostiku pro reproduktory. (pouze HDMI) Sleep Timer (Časovač režimu spánku) Umožňuje nastavení časovače: Set Current Time (Nastavit aktuální čas) nastaví aktuální čas v hodinách a minutách. Set Sleep Time (Nastavit čas spánku) nastaví dobu, kdy má monitor přejít do režimu spánku. Set on Time (Nastavit čas zapnutí) nastaví dobu, kdy se má monitor probudit z režimu spánku. Timer (Časovač) zapne nebo vypne funkce časovače. Výchozí nastavení je Off (Vypnuto). Sleep Now (Ihned uspat) okamžitě převede monitor do režimu spánku. Language (Jazyk) Výběr jazyka, ve kterém se bude zobrazovat nabídka OSD. Výchozí nastavení je English (angličtina). Information (Informace) Výběr a zobrazení důležitých informací o monitoru. Current Settings (Aktuální nastavení) Recommended Settings (Doporučené nastavení) Serial Number (Sériové číslo) Version (Verze) Informace o aktuálním režimu vstupního videosignálu. Informace o doporučeném režimu rozlišení a obnovovací frekvence pro monitor. Zobrazí sériové číslo monitoru. Sériové číslo je zapotřebí v případě kontaktování technické podpory HP. Zobrazí číslo verze firmwaru monitoru. 24 Kapitola 4 Ovládání monitoru

31 Ikona Možnosti hlavní nabídky Možnosti v podnabídce Popis Backlight Hours (Doba podsvícení) Service Support (Servisní podpora) Zobrazí údaj o celkové době provozu podsvícení (v hodinách). Informace o podpoře naleznete na adrese: Factory Reset (Tovární nastavení) Source Control (Ovládání zdroje) Obnoví výchozí (tovární) hodnoty nastavení monitoru. Vybere vstupní videosignál. Výchozí nastavení je VGA. DVI HDMI VGA Default Source (Výchozí zdroj) Auto Switch Source (Automatické přepnutí zdroje) Vybere DVI jako vstupní videosignál. Vybere HDMI jako vstupní videosignál (vybrané modely) Vybere VGA jako vstupní videosignál. Vybere výchozí nebo primární vstupní videosignál, když je monitor připojen ke dvěma aktivním a platným zdrojům videosignálu. Monitor automaticky určí formát videa. Zapne (On) nebo vypne (Off) automatický vstup videosignálu systému. Výchozí nastavení je On (Zapnuto). Výběr vstupních videokonektorů Mezi vstupní konektory patří: Konektor VGA (analogový) Konektor DVI-D (digitální) (vybrané modely) Konektor HDMI (vybrané modely) Monitor automaticky určí, které vstupy obsahují platný videosignál, a zobrazí obraz. Je možno připojit kabel VGA, kabel DVI-D nebo oba dva. Jsou-li nainstalovány oba kabely, je výchozím výběrem vstupu DVI. Kabel HDMI je připojován na místo kabelu DVI-D. Zdroj vstupu lze přepnout pomocí možnosti Source Control (Ovládání zdroje) v nabídce OSD. Přepnutí ze vstupního zdroje VGA na HDMI může trvat několik sekund. Výběr vstupních videokonektorů 25

32 Zjištění stavu monitoru V následujících stavech monitoru se na obrazovce zobrazí speciální zprávy: Input Signal Out of Range (Vstupní signál je mimo rozsah) informuje o tom, že monitor nepodporuje signál z grafické karty, jelikož její rozlišení nebo obnovovací frekvence jsou nastaveny na vyšší hodnoty, než jaké monitor podporuje. Změňte nastavení grafické karty na nižší rozlišení nebo obnovovací frekvenci. Restartujte počítač, aby se nové nastavení projevilo. Monitor Going to Sleep (Monitor přechází do režimu spánku) informuje o tom, že obrazovka přechází do režimu spánku. V režimu spánku jsou reproduktory vypnuty. Power Button Lockout (Tlačítko napájení uzamčeno) informuje o tom, že tlačítko napájení je zamčeno. Je-li zamčeno tlačítko napájení, zobrazí se výstražná zpráva Power Button Lockout (Tlačítko napájení uzamčeno). Je-li tlačítko napájení uzamčeno, stiskněte a podržte jej po dobu 10 sekund a odemkněte jeho funkci. Je-li tlačítko napájení odemčeno, stiskněte a podržte jej po dobu 10 sekund a uzamkněte jeho funkci. Check Video Cable (Zkontrolovat videokabel) informuje o tom, že vstupní videokabel není řádně připojen k počítači nebo k monitoru. OSD Lock-out (Uzamčení nabídky OSD) nabídku OSD lze povolit nebo zakázat stisknutím a podržením tlačítka Menu na čelním panelu po dobu 10 sekund. Je-li nabídka OSD uzamčena, zobrazí se po dobu 10 sekund zpráva OSD Lock-out (Uzamčení nabídky OSD). Je-li nabídka OSD uzamčena, stisknutím a podržením tlačítka Menu po dobu 10 sekund ji odemknete. Je-li nabídka OSD odemčena, stisknutím a podržením tlačítka Menu po dobu 10 sekund ji zamknete. Dynamic Contrast Ratio ON (Zapnuto) informuje o tom, že při výběru režimu sledování filmů v možnostech rychlého zobrazení je použito DCR (zvýraznění kontrastního poměru). Dynamic Contrast Ratio OFF (Vypnuto) informuje o tom, že DCR bylo vypnuto při změně monitoru na jiný zobrazovací režim. No Input Signal (Chybí vstupní signál) informuje o tom, že monitor nedostává videosignál z počítače prostřednictvím vstupního videokonektoru. Zkontrolujte, zda počítač či zdroj vstupního signálu není vypnutý nebo v režimu úspory energie. Auto Adjustment in Progress (Probíhá automatické nastavení) informuje o aktivitě funkce automatického nastavení. Viz Nastavení kvality zobrazení v této kapitole. Nastavení kvality zobrazení Funkce automatického nastavení automaticky vyhledá optimální nastavení velikosti zobrazení, polohy, frekvence a fáze při každém zobrazení nového videorežimu. Chcete-li vstup VGA nastavit ještě přesněji, spusťte softwarový program Auto Adjustment z disku CD. Viz Použití funkce automatického nastavení v této kapitole. 26 Kapitola 4 Ovládání monitoru

33 Chcete-li dosáhnout dalšího zvýšení kvality obrazu, použijte funkce monitoru Clock (Hodinové impulzy) a Clock Phase (Fáze impulsu). Viz Optimalizace analogového videosignálu v této kapitole. Optimalizace analogového videosignálu Některé monitory obsahují pokročilé obvody, které jim umožňují fungovat jako standardní analogový monitor. Kvalitu zobrazení analogového signálu lze zlepšit pomocí dvou položek nabídky OSD: Clock (Hodinové impulzy) zvýšením nebo snížením hodnoty minimalizujte případné svislé pruhy či čáry na pozadí obrazovky. Clock Phase (Fáze impulsu) zvýšením nebo snížením hodnoty minimalizujte zkreslení nebo chvění obrazu. Tyto funkce použijte pouze v případě, že funkce automatického nastavení nezajistí uspokojivý obraz monitoru v analogovém režimu. Nejlepších výsledků dosáhnete následujícím postupem: 1. Před vlastním nastavením nechte monitor zahřívat po dobu 20 minut. 2. Zobrazte aplikaci s testovacím vzorkem z disku CD. 3. Otevřete nabídku OSD a vyberte možnost Image Control (Nastavení obrazu). 4. Nejprve vyberte vhodné nastavení hodnoty Clock (Hodinové impulzy), jelikož nastavení Clock Phase (Fáze impulsu) závisí na této hodnotě. Pokud při nastavení hodnot Clock (Hodinové impulzy) a Clock Phase (Fáze impulsu) dojde ke zkreslení obrazu, pokračujte v úpravách hodnot, dokud zkreslení neodstraníte. Chcete-li obnovit výchozí nastavení, otevřete nabídku OSD, vyberte možnost Factory Reset (Obnovení výchozích hodnot) a vyberte možnost Yes (Ano). Funkce úsporného režimu Když je monitor v normálním provozním režimu, kontrolka napájení svítí zeleně a příkon monitoru je na standardní úrovni. Informace o spotřebě viz Technické specifikace (příloha B). Monitor také podporuje z počítače řízený režim úspory energie. Když se monitor nachází v úsporném režimu, je obrazovka monitoru prázdná, podsvětlení je vypnuté a kontrolka napájení svítí oranžově. Monitor spotřebovává minimální množství energie. Po probuzení monitoru proběhne krátká doba zahřívání, po které se monitor vrátí do běžného provozního stavu. Stav snížené spotřeby se aktivuje, pokud monitor nedetekuje horizontální ani vertikální synchronizační signál. Aby tato funkce mohla pracovat, musí být v počítači aktivován režim úspory energie. Pokyny k nastavení funkce úspory energie (někdy označované jako funkce správy napájení) naleznete v dokumentaci počítače. POZNÁMKA: Funkce úspory energie monitoru pracují pouze při jeho připojení k počítači vybavenému funkcí úspory energie. Funkce úsporného režimu 27

34 A Řešení potíží Řešení běžných potíží Následující tabulka obsahuje možné problémy, možné příčiny jednotlivých problémů a doporučené postupy jejich řešení: Problém Kontrolka napájení (LED) nesvítí. Řešení Ověřte, zda je zapnuto tlačítko napájení a zda je napájecí kabel správně zapojen do uzemněné zásuvky a připojen k monitoru. V nabídce OSD vyberte možnost Management (Správa) a potom položku Bezel Power LED (Kontrolka napájení). Zkontrolujte, zda není položka Bezel Power LED (Kontrolka napájení) nastavena na hodnotu Off (Vypnuto). Pokud ano, přepněte ji do režimu On (Zapnuto). Obrazovka je prázdná. Připojte napájecí kabel. Zapněte napájení. Řádně připojte videokabel. Další informace viz Příprava a použití monitoru na stránce 7. Stiskem libovolné klávesy na klávesnici nebo pohybem myší vypněte spořič obrazovky. Obraz je rozmazaný, nezřetelný nebo příliš tmavý. Obraz na obrazovce není uprostřed. Na obrazovce je zobrazena zpráva Check Video Cable (Zkontrolujte videokabel). Na obrazovce je zobrazena zpráva Input Signal Out of Range (Vstupní signál mimo rozsah). Obraz je rozmazaný, objevují se duchy a stíny. Stiskněte tlačítko Auto/OK na čelním panelu monitoru. Nedojde-li k nápravě obrazu, otevřete stisknutím tlačítka Menu nabídku OSD a podle potřeby upravte úroveň jasu a kontrastu. Stisknutím tlačítka Menu aktivujte obrazovkovou nabídku OSD. Vyberte možnost Image Control (Nastavení obrazu) a poté Horizontal Position (Horizontální poloha) nebo Vertical Position (Vertikální poloha) a nastavte polohu obrazu ve vodorovném či svislém směru. Připojte signálový kabel VGA nebo DVI-D monitoru ke konektoru VGA (DVI-D) počítače. Při připojování videokabelu musí být počítač vypnutý. Restartujte počítač a spusťte jej v nouzovém režimu. Změňte nastavení na podporované hodnoty (viz tabulka v části Přednastavené režimy zobrazení v Technické specifikace na stránce 31). Restartujte počítač, aby se nové nastavení projevilo. Upravte nastavení kontrastu a jasu. Ověřte, zda nepoužíváte prodlužovací kabel nebo rozbočovač. Doporučujeme monitor připojit přímo k výstupnímu konektoru grafické karty na zadní straně počítače. Je možné, že se tento problém podaří vyřešit pomocí funkce automatického nastavení (pouze vstup VGA). Nelze nastavit optimální rozlišení monitoru. Ověřte, zda grafická karta podporuje optimální rozlišení. Ověřte, zda je nainstalován nejnovější podporovaný ovladač grafické karty. Nejnovější grafické ovladače pro systémy HP a Compaq lze stáhnout na adrese: Ovladače pro jiné systémy naleznete na webu výrobce grafické karty. 28 Dodatek A Řešení potíží

35 Problém Při zobrazení obsahu s vysokým rozlišením HD (high-definition) je obrazovka prázdná nebo obsahuje obraz s nižším rozlišením. Není slyšet zvuk z vestavěných reproduktorů. Řešení Zkontrolujte, zda monitor i počítač podporují režim HDCP. Informace najdete v části Podpora HDCP (High-Bandwidth Digital Content Protection) nebo na webu support. Postupujte takto: Pomocí sluchátek připojených přímo ke zdroji zkontrolujte, zda je v pořádku zdrojový signál. Stisknutím tlačítka Menu aktivujte obrazovkovou nabídku OSD. Vyberte možnost Management (Správa) a výběrem nastavení Volume (Hlasitost) upravte hlasitost. Zvyšte hlasitost pomocí tlačítka Volume (Hlasitost). Ujistěte se, že zvuk reproduktorů není ztlumený či příliš zeslabený: Klepněte na tlačítko Start systému Windows, vyberte příkaz Ovládací panely a klepněte na položku Hardware a zvuk. V části Zvuky a zvuková zařízení klepněte na položku Upravit hlasitost. V části Hlavní hlasitost posuňte jezdec nahoru. Jste-li připojeni pomocí HDMI, ověřte funkčnost reproduktorů pomocí možnosti Speaker Self Test (Autodiagnostika reproduktoru) nabídky OSD Volume (Hlasitost) a tak jej izolujte na potencionální problém se vstupem zdroje. Nefunguje funkce Plug and Play. Aby mohla funkce Plug and Play monitoru správně fungovat, musí technologii Plug and Play podporovat i počítač a grafická karta. Konzultujte záležitost s výrobcem počítače. Zkontrolujte videokabel monitoru a ověřte, zda není žádný kolík konektoru ohnutý. Ověřte, zda jsou v počítači nainstalovány ovladače monitoru. Další informace viz Instalace ovladačů v kapitole Ovládání monitoru na stránce 17. Ovladače monitoru jsou také dostupné na webu: Obraz se chvěje, bliká, případně je zvlněný. V případě použití připojení HDMI není slyšet zvuk. Monitor je trvale v režimu spánku (svítí oranžová kontrolka). Přesuňte elektrická zařízení, která by mohla způsobovat rušení, co nejdále od monitoru. Použijte nejvyšší obnovovací frekvenci, kterou monitor při použitém rozlišení podporuje. Ověřte, že je jako hlavní zvukový výstup operačního systému vybrán zvuk HDMI. Učiníte tak klepnutím na tlačítko Start systému Windows a poté na položku Ovládací panely. Klepněte na položku Zvuk, na kartě Přehrávání zaškrtněte možnost HDMI a klepněte na tlačítko OK. Síťový vypínač počítače by měl být v poloze zapnuto (On). Grafická karta počítače by měla být pevně usazena v příslušném slotu. Ověřte, zda je videokabel správně připojen k počítači. Zkontrolujte videokabel monitoru a ověřte, zda žádný z kolíků konektoru není ohnutý. Zkontrolujte, zda je počítač plně funkční: stiskněte klávesu Caps Lock a ověřte, zda se změnil stav kontrolky Caps Lock na klávesnici. Kontrolka by se měla po stisku klávesy Caps Lock rozsvítit nebo zhasnout. Získání podpory z webových stránek hp.com Před kontaktováním služeb pro zákazníky vyhledejte technickou podporu HP na webové adrese: Vyberte svoji zemi nebo oblast a postupujte podle odkazů až na stránky podpory monitoru. Získání podpory z webových stránek hp.com 29

36 Příprava před telefonátem pracovníkům technické podpory Nelze-li vyřešit problém podle rad pro řešení potíží v této části, může být nutné zatelefonovat na středisko technické podpory. Informace o technické podpoře naleznete v tištěné dokumentaci dodané spolu s monitorem. Před telefonátem si připravte následující informace: Číslo modelu monitoru (umístěné na zadní straně monitoru) Sériové číslo monitoru (umístěné na štítku na zadní straně monitoru nebo po zobrazení údajů OSD v nabídce Information (Informace)) Datum zakoupení uvedené na faktuře Okolnosti, za kterých se potíže vyskytly Zobrazené chybové zprávy Konfiguraci hardwaru Názvy a verze používaného hardwaru a softwaru Umístění výrobního štítku Výrobní štítek na monitoru obsahuje údaje o čísle modelu a sériovém čísle. Tato čísla mohou být zapotřebí, budete-li se obracet na společnost HP s dotazy týkajícími se vašeho modelu monitoru. Výrobní štítek se nachází na zadní straně monitoru. 30 Dodatek A Řešení potíží

37 B Technické specifikace Všechny specifikace představují typické specifikace poskytované výrobci komponent společnosti HP, skutečné parametry se mohou lišit (mohou být lepší i horší). LCD monitory HP Úprava povrchu: Polarizátor s antireflexní vrstvou a tvrdým povrchem Vstupní terminál: Konektor VGA 24kolíkový konektor DVI-D typu D (vybrané modely) Konektor HDMI (vybrané modely) Tabulka B-1 Model 1910m Specifikace: Typ displeje: Velikost zobrazitelné plochy: Aktivní matrice TFT LCD úhlopříčka 18,5 palce (47,0 cm) Náklon: 5 až +25 Max. hmotnost (po rozbalení): Rozměry (v x š x h): Max. grafické rozlišení: Optimální grafické rozlišení: 4,05 kg (8,9 lb) 355 x 470 x 184 mm (14,0 x 18,0 x 7,2 palce) 1366 x 768 při 60 Hz, analogový režim 1366 x 768 při 60 Hz, analogový režim Textový režim: 720 x 400 Rozteč bodů: Horizontální frekvence (analogový režim): Vertikální frekvence (analogový režim): 0,30 x 0,30 mm 24 až 83 khz 50 až 76 Hz Požadavky na okolní prostředí Teplota (nezávisle na nadmořské výšce) Provozní teplota: Vlhkost v době mimo provoz: 5 až 35 C 20 až 60 C Relativní vlhkost (bez kondenzace) LCD monitory HP 31

38 Tabulka B-1 Model 1910m (pokračování) Specifikace: Provozní vlhkost: 20 % až 80 % Vlhkost v době mimo provoz: 5 % až 95 % Zdroj napájení: Spotřeba energie: Spotřeba energie v režimu spánku: V (cca), 50/60 Hz Max. 28,5 wattů (W) běžně <2 watty (W) Tabulka B-2 Modely 2010f/i/m Specifikace: Typ displeje: Velikost zobrazitelné plochy: Aktivní matrice TFT LCD úhlopříčka 20 palce (50,8 cm) Náklon: 5 až +25 Max. hmotnost (po rozbalení): Rozměry (v x š x h): Max. grafické rozlišení: Optimální grafické rozlišení: 5,36 kg (11,8 lb) 502,6 x 371,8 x 183,1 mm (19,8 x 14,6 X 7,2 palce) 1600 x 900 při 60 Hz, analogový režim 1600 x 900 při 60 Hz, analogový režim Textový režim: 720 x 400 Rozteč bodů: Horizontální frekvence (analogový režim): Vertikální frekvence (analogový režim): 0,2768 x 0,2768 mm 24 až 83 khz 50 až 76 Hz Požadavky na okolní prostředí Teplota (nezávisle na nadmořské výšce) Provozní teplota: Vlhkost v době mimo provoz: 5 až 35 C 20 až 60 C Relativní vlhkost (bez kondenzace) Provozní vlhkost: 20% až 80% Vlhkost v době mimo provoz: 5 % až 95 % Zdroj napájení: Spotřeba energie: Spotřeba energie v režimu spánku: V (cca), 50/60 Hz Max. 35 wattů (W) běžně <1 watty (W) Tabulka B-3 Modely 2210i/m Specifikace: Typ displeje: Aktivní matrice TFT LCD 32 Dodatek B Technické specifikace

39 Tabulka B-3 Modely 2210i/m (pokračování) Specifikace: Velikost zobrazitelné plochy: úhlopříčka 21,53 palce (55,68 cm) Náklon: 5 až +25 Max. hmotnost (po rozbalení): Rozměry (v x š x h): Max. grafické rozlišení: Optimální grafické rozlišení: 5,52 kg (12,2 lb) 392 x 536 x 200 mm (15,4 x 21,1 x 7,9 palce) 1920 x 1080 při 60 Hz, analogový režim 1920 x 1080 při 60 Hz, analogový režim Textový režim: 720 x 400 Rozteč bodů: Horizontální frekvence (analogový režim): Vertikální frekvence (analogový režim): 0,2480 x 0,2480 mm 24 až 94 khz 50 až 76 Hz Požadavky na okolní prostředí Teplota (nezávisle na nadmořské výšce) Provozní teplota: Vlhkost v době mimo provoz: 5 až 35 C 20 až 60 C Relativní vlhkost (bez kondenzace) Provozní vlhkost: 20 % až 80 % Vlhkost v době mimo provoz: 5 % až 95 % Zdroj napájení: Spotřeba energie: Spotřeba energie v režimu spánku: V (cca), 50/60 Hz Max. 56 wattů (W) běžně <2 watty (W) Tabulka B-4 Modely 2310i/m Specifikace: Typ displeje: Velikost zobrazitelné plochy: Aktivní matrice TFT LCD úhlopříčka 23 palců (58,42 cm) Náklon: 5 až +25 Max. hmotnost (po rozbalení): Rozměry (v x š x h): Max. grafické rozlišení: Optimální grafické rozlišení: 21,6 lb (9,8 kg) 16,2 x 22,6 x 7,9 palce (412 x 573 x 200 mm) 1920 x 1080 při 60 Hz, analogový režim 1920 x 1080 při 60 Hz, analogový režim Textový režim: 720 x 400 Rozteč bodů: Horizontální frekvence (analogový režim): 0,265 x 0,265 mm 24 až 94 khz LCD monitory HP 33

40 Tabulka B-4 Modely 2310i/m (pokračování) Specifikace: Vertikální frekvence (analogový režim): 50 až 76 Hz Požadavky na okolní prostředí Teplota (nezávisle na nadmořské výšce) Provozní teplota: Vlhkost v době mimo provoz: 5 až 35 C 20 až 60 C Relativní vlhkost (bez kondenzace) Provozní vlhkost: 20 % až 80 % Vlhkost v době mimo provoz: 5 % až 95 % Zdroj napájení: Spotřeba energie: Spotřeba energie v režimu spánku: V (cca), 50/60 Hz Max. 56 wattů (W) běžně <2 watty (W) Tabulka B-5 Model 2510i Specifikace: Typ displeje: Velikost zobrazitelné plochy: Aktivní matrice TFT LCD úhlopříčka 25 palců (63,5 cm) Náklon: 5 až +25 Max. hmotnost (po rozbalení): Rozměry (v x š x h): Max. grafické rozlišení: Optimální grafické rozlišení: 8,1 kg (17,9 lb) 436 x 618 x 201 mm (17,2 x 24,3 x 7,9 palce) 1920 x 1080 při 60 Hz, analogový režim 1920 x 1080 při 60 Hz, analogový režim Textový režim: 720 x 400 Rozteč bodů: Horizontální frekvence (analogový režim): Vertikální frekvence (analogový režim): 0,288 x 0,288 mm 24 až 94 khz 50 až 76 Hz Požadavky na okolní prostředí Teplota (nezávisle na nadmořské výšce) Provozní teplota: Vlhkost v době mimo provoz: 5 až 35 C 20 až 60 C Relativní vlhkost (bez kondenzace) Provozní vlhkost: 20 % až 80 % Vlhkost v době mimo provoz: 5 % až 95 % Zdroj napájení: V (cca), 50/60 Hz 34 Dodatek B Technické specifikace

41 Tabulka B-5 Model 2510i (pokračování) Specifikace: Spotřeba energie: Spotřeba energie v režimu spánku: Max. 60 wattů (W) běžně <2 watty (W) Tabulka B-6 Model 2710m Specifikace: Typ displeje: Velikost zobrazitelné plochy: Aktivní matrice TFT LCD úhlopříčka 27 palců (68,58 cm) Náklon: 5 až +25 Max. hmotnost (po rozbalení): Rozměry (v x š x h): Max. grafické rozlišení: Optimální grafické rozlišení: 9,6 kg (21,2 lb) 469 x 671 x 214 mm (18,5 x 26,4 x 8,4 palce) 1920 x 1080 při 60 Hz, analogový režim 1920 x 1080 při 60 Hz, analogový režim Textový režim: 720 x 400 Rozteč bodů: Horizontální frekvence (analogový režim): Vertikální frekvence (analogový režim): 0,265 x 0,265 mm 24 až 94 khz 48 až 76 Hz Požadavky na okolní prostředí Teplota (nezávisle na nadmořské výšce) Provozní teplota: Vlhkost v době mimo provoz: 5 až 35 C 20 až 60 C Relativní vlhkost (bez kondenzace) Provozní vlhkost: 20 % až 80 % Vlhkost v době mimo provoz: 5 % až 95 % Zdroj napájení: Spotřeba energie: Spotřeba energie v režimu spánku: V (cca), 50/60 Hz Max. 120 wattů (W) běžně <2 watty (W) Přednastavené režimy zobrazení Monitor automaticky rozpoznává mnoho vstupních režimů videa, které budou správně zobrazeny a vycentrovány na obrazovce. Přednastavené režimy zobrazení 35

42 Tabulka B-7 Přednastavené tovární vstupní režimy, 1910m Přednastavený režim Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x ,47 59, x ,47 70, x ,88 60, x ,00 60, x ,36 60, x ,00 60, x ,98 60, x ,71 59,79 Tabulka B-8 Přednastavené tovární vstupní režimy zobrazení, 2010f/i/m Přednastavený režim Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x ,47 59, x ,47 70, x ,88 60, x ,36 60, x ,00 60, x ,98 60, x ,93 59, x ,54 59,98 Tabulka B-9 Přednastavené tovární vstupní režimy, 2210i\m; \2310i\m; 2510i; 2710m Přednastavený režim Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x ,47 59, x ,47 70, x ,88 60, x ,36 60, x ,00 60, x ,00 60, x ,98 60, x ,93 59, x ,00 60,00 36 Dodatek B Technické specifikace

43 Tabulka B-9 Přednastavené tovární vstupní režimy, 2210i\m; \2310i\m; 2510i; 2710m (pokračování) Přednastavený režim Rozlišení Horizontální frekvence (khz) Vertikální frekvence (Hz) x ,29 60, x ,50 60,00 Kvalita monitoru LCD a zásady týkající se pixelů LCD monitor používá velmi přesnou technologii a je vyroben podle vysokých standardů, aby bylo možno zaručit bezproblémový provoz. Přesto je možné, že obrazovka bude mít kosmetické nedostatky, které vypadají jako malé světlé nebo tmavé body. Tato vlastnost je společná všem obrazovkám LCD používaným ve výrobcích dodávaných všemi výrobci a není specifickou vlastností vašeho LCD monitoru. Tyto nedokonalosti jsou způsobeny jedním nebo více vadnými pixely či subpixely. Pixel se skládá z červeného, zeleného a modrého subpixelu. Celý vadný pixel je vždy rozsvícen (světlý bod na tmavém pozadí) nebo vždy zhasnut (tmavý bod na světlém pozadí). První druh je viditelnější. Vadný subpixel (bodová vada) je méně viditelný než celý vadný pixel, je malý a viditelný pouze na určitém pozadí. Chcete-li vyhledat vadné pixely, je vhodné monitor pozorovat v normálních provozních podmínkách a v normálním provozním režimu při podporovaném rozlišení a obnovovací frekvenci ze vzdálenosti přibližně 50 cm (16 palců). Lze očekávat, že za určitou dobu dojde ke zlepšení schopností průmyslu vyrábět obrazovky s méně kosmetickými vadami a spolu s vylepšeními dojde i k úpravě pokynů. Další informace o LCD monitoru a zásadě týkající se pixelů naleznete na webu společnosti HP na adrese: Pro nalezení zásady týkající se pixelů na webových stránkách společnosti HP Web napište do vyhledávacího pole "HP Pixel Policy" a stiskněte klávesu Enter. Kvalita monitoru LCD a zásady týkající se pixelů 37

44 C Oznámení vyžadovaná směrnicemi Oznámení FCC Úpravy Kabely Zařízení bylo testováno a bylo ověřeno, že podle části 15 pravidel FCC vyhovuje omezením pro digitální zařízení třídy B. Tato omezení jsou navržena tak, aby poskytovala dostatečnou ochranu proti rušivému vyzařování při instalaci v domácnosti. Toto zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii. Není-li nainstalováno a používáno přesně podle návodu, může rušit radiokomunikační techniku. Výrobce nezaručuje, že k rušení nedojde při konkrétní instalaci. Pokud je zařízení příčinou rušení příjmu rádia nebo televize, což lze zjistit sledováním vlivu zapnutí a vypnutí zařízení, můžete se pokusit o zamezení rušení pomocí následujících opatření: Přesměrujte nebo přemístěte přijímací anténu. Zvyšte vzdálenost mezi zařízením a přijímačem. Připojte zařízení do zásuvky v jiném elektrickém okruhu, než je zapojen přijímač. Poraďte se s prodejcem nebo se zkušeným rádiovým či televizním technikem. Komise FCC upozorňuje uživatele, že všechny změny či úpravy provedené na tomto zařízení, které nejsou výslovně schváleny společností Hewlett-Packard Company mohou vést ke ztrátě oprávnění k užívání tohoto zařízení. Připojení k tomuto zařízení musí být provedeno prostřednictvím stíněných kabelů s metalickým krytem konektoru RFI/EMI, aby byl zajištěn soulad s pravidly a směrnicemi komise FCC. Prohlášení o shodě pro výrobky označené logem FCC (pouze USA) Toto zařízení splňuje požadavky části 15 pravidel FCC. Provoz je omezen následujícími dvěma podmínkami: 1. Toto zařízení nesmí způsobovat škodlivé rušení. 2. Toto zařízení musí být odolné vůči veškerému okolnímu rušení včetně takového, které může vyvolat nežádoucí účinky. Máte-li dotazy týkající se výrobku, kontaktujte nás na adrese: Hewlett Packard Company 38 Dodatek C Oznámení vyžadovaná směrnicemi

45 P. O. Box , Mail Stop Houston, Texas nebo telefonicky na čísle HP-INVENT ( ) Máte-li dotazy týkající se tohoto prohlášení FCC, kontaktujte nás na adrese: Hewlett Packard Company P. O. Box , Mail Stop Houston, Texas nebo telefonicky na čísle +1 (281) Pro identifikaci produktu uveďte objednací, sériové nebo modelové číslo umístěné na produktu. Oznámení pro Kanadu Toto digitální zařízení třídy B vyhovuje všem požadavkům předpisu Canadian Interference-Causing Equipment Regulations. Avis Canadien Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Oznámení vyžadované směrnicemi Evropské unie Tento produkt vyhovuje následujícím směrnicím EU: Směrnice o přístrojích nízkého napětí 2006/95/ES Směrnice EMC 2004/108/ES Splnění těchto směrnic znamená shodu s platnými harmonizovanými evropskými standardy (evropskými normami), které jsou uvedeny v Prohlášení o shodě v zemích EU vydaném společností Hewlett-Packard pro tento produkt nebo skupinu produktů. Toto splnění vyjadřuje následující označení, umístěné na produktu: Toto značení je platné pro produkty mimo oblast telekomunikací a pro telekomunikační produkty harmonizované s EU (např. Bluetooth). Toto značení je platné pro telekomunikační produkty nesladěné s EU. *Ohlášené číslo výrobku (je-li použito viz štítek produktu). Oznámení pro Kanadu 39

46 Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, Boeblingen, Německo Oficiální prohlášení o shodě CE EU pro toto zařízení najdete na webu certificates. Oznámení o ergonomii pro Německo Jsou-li výrobky společnosti HP nesoucí schvalující označení GS součástí systému sestávajícího z počítačů, klávesnic a monitorů značky HP taktéž nesoucích schvalující označení GS, splňují platné ergonomické požadavky. Instalační příručky dodané s výrobky poskytují konfigurační informace. Oznámení pro Japonsko Oznámení pro Koreu Požadavky na napájecí kabel Napájecí zdroj monitoru je vybaven funkcí ALS (automatic line switching). Tato funkce umožňuje provoz monitoru při vstupních napětích v rozsahu 100 až 120 V nebo 200 až 240 V. Souprava napájecího kabelu (ohebný kabel nebo zástrčka do zdi) dodaná s monitorem splňuje požadavky pro použití v zemi, kde bylo vybavení zakoupeno. Potřebujete-li získat napájecí kabel pro jinou zemi, je třeba koupit napájecí kabel, který je schválen pro použití v dané zemi. Napájecí kabel musí odpovídat výrobku a mít jmenovité napětí a proud takových hodnot, jaké jsou uvedeny na výrobním štítku produktu. Jmenovité napětí a proud kabelu by měly být vyšší než napětí a proud, které jsou uvedeny na produktu. Dále je třeba, aby průřez kabelu byl přinejmenším 0,75 mm² (18 AWG) a délka kabelu musí být 1,8 m až 3,6 m (6 až 12 stop). Máte-li otázky ohledně typu napájecího kabelu, obraťte se na autorizovaného poskytovatele servisu produktů HP. Napájecí kabel by měl být veden tak, aby se po něm nešlapalo nebo aby nebyl přeštípnut předměty na něho položenými nebo přitlačenými. Zvláštní pozornost by měla být věnována zástrčce, elektrické zásuvce a místu, kde kabel vychází z produktu. 40 Dodatek C Oznámení vyžadovaná směrnicemi

47 Požadavky na napájecí kabel pro Japonsko Pro použití v Japonsku používejte pouze napájecí kabel dodaný s tímto výrobkem. UPOZORNĚNÍ: Napájecí kabel dodaný s tímto výrobkem nepoužívejte s žádným jiným výrobkem. Oznámení o produktu z hlediska životního prostředí Likvidace materiálů Tento výrobek společnosti HP obsahuje rtuť ve fluorescenční lampě v obrazovce LCD a je možné, že při jeho likvidaci s ním bude nutné zvláštní zacházení. Likvidace tohoto materiálu je regulována s ohledem na životní prostředí. Informace o likvidaci a recyklaci získáte na místním úřadě nebo se obraťte na sdružení Electronic Industries Alliance (EIA) Likvidace odpadů ze zařízení domácími uživateli v zemích Evropské unie Tento symbol na produktu nebo na obalu označuje, že produkt nesmí být likvidován spolu s domácím odpadem. Jste zodpovědní za likvidaci již nepoužitelného zařízení jeho předáním na určeném sběrném místě pro recyklaci nebo likvidaci elektrických a elektronických zařízení. Samostatný sběr a recyklace nepoužitelných zařízení při jejich likvidaci pomůže chránit přírodní zdroje a zajistí, že je zařízení recyklováno zdravotně nezávadným způsobem šetrným k životnímu prostředí. Další informace o tom, kde můžete odevzdat vysloužilé zařízení k recyklaci, získáte na místním úřadě, u společnosti zajišťující odvoz domovního odpadu nebo v obchodě, kde jste produkt zakoupili. Chemické látky Společnost HP se zavazuje poskytovat svým zákazníkům informace o chemických látkách obsažených v našich produktech podle potřeby v takovém rozsahu, aby vyhověla zákonným požadavkům jako jsou REACH (Předpis EC č. 1907/2006 /Evropského parlamentu a Rady). Zprávu o chemikáliích pro tento produkt lze najít na webové adrese Oznámení o produktu z hlediska životního prostředí 41

48 Recyklační program společnosti HP Společnost HP vyzývá zákazníky k recyklování použitého elektronického hardwaru, originálních tiskových patron HP a dobíjecích baterií. Další informace o recyklačních programech viz Směrnice RoHS Omezení užívání některých nebezpečných látek v elektronických a elektrických zařízeních (Restriction of Hazardous Substances) Japonský regulační požadavek, definovaný ve specifikaci JIS C 0950, 2005, požaduje, aby výrobci poskytli Prohlášení o obsahu materiálu pro určité kategorie elektronických výrobků, uvedených do prodeje po 1. červenci Prohlášení o materiálu JIS C 0950 k tomuto produktu naleznete na webové adrese 42 Dodatek C Oznámení vyžadovaná směrnicemi

49 Směrnice EEE Turecka V souladu se směrnicí EEE EEE Yönetmeliğine Uygundur Oznámení o produktu z hlediska životního prostředí 43
