Dotykové LCD monitory HP 2310t a 2310ti. Uživatelská příručka

Transkript

1 Dotykové LCD monitory HP 2310t a 2310ti Uživatelská příručka

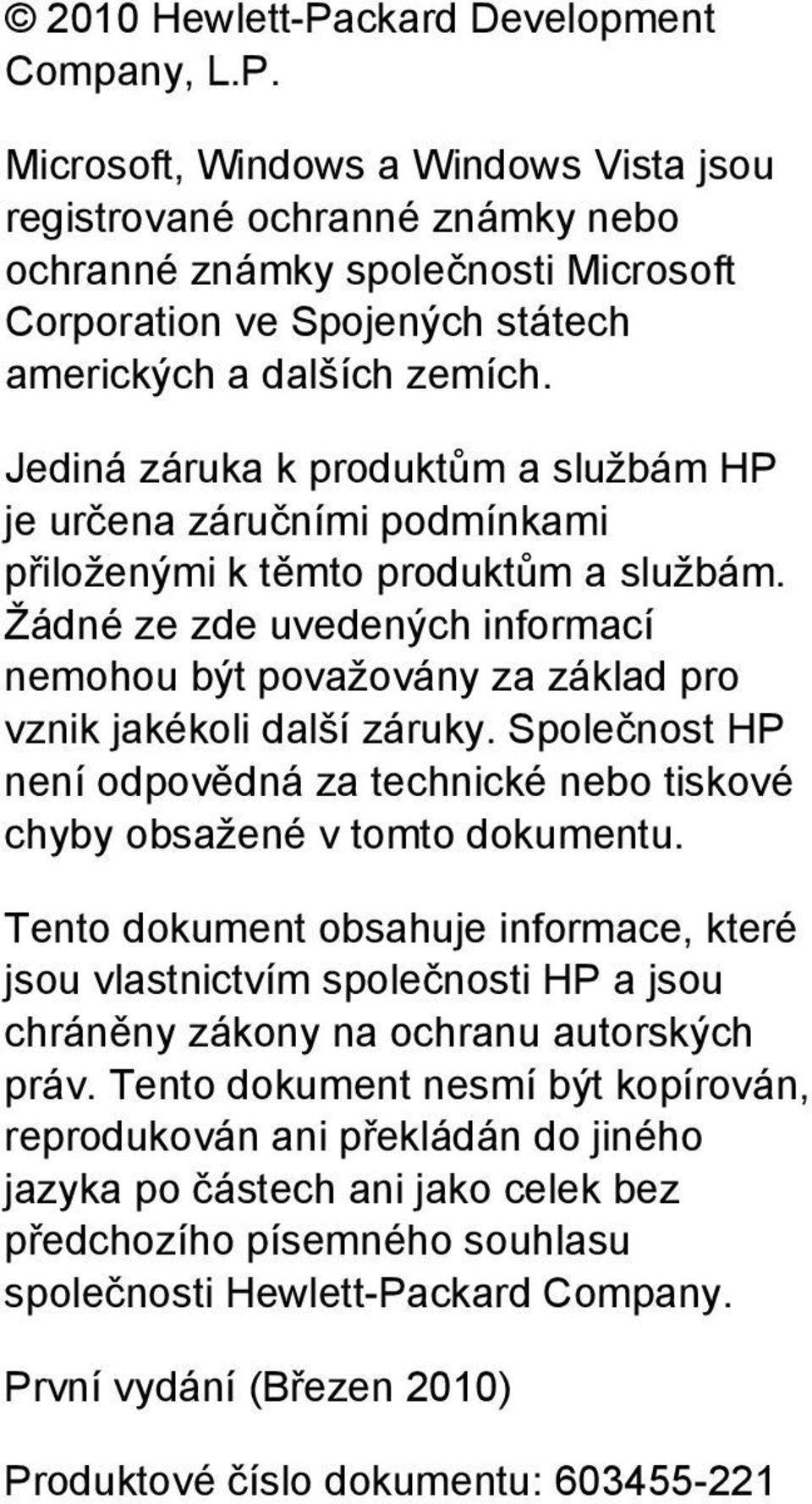

2 2010 Hewlett-Packard Development Company, L.P. Microsoft, Windows a Windows Vista jsou registrované ochranné známky nebo ochranné známky společnosti Microsoft Corporation ve Spojených státech amerických a dalších zemích. Jediná záruka k produktům a službám HP je určena záručními podmínkami přiloženými k těmto produktům a službám. Žádné ze zde uvedených informací nemohou být považovány za základ pro vznik jakékoli další záruky. Společnost HP není odpovědná za technické nebo tiskové chyby obsažené v tomto dokumentu. Tento dokument obsahuje informace, které jsou vlastnictvím společnosti HP a jsou chráněny zákony na ochranu autorských práv. Tento dokument nesmí být kopírován, reprodukován ani překládán do jiného jazyka po částech ani jako celek bez předchozího písemného souhlasu společnosti Hewlett-Packard Company. První vydání (Březen 2010) Produktové číslo dokumentu:

3 O této příručce Tato příručka obsahuje informace o nastavení monitoru, instalaci ovladačů, používání nabídky na obrazovce, informace o řešení problémů a technické údaje. VAROVÁNÍ! Text označený tímto symbolem znamená, že nerespektování uvedených pokynů může vést ke zranění nebo k ohrožení života. UPOZORNĚNÍ: Text označený tímto symbolem informuje, že nerespektování uvedených pokynů může vést k poškození zařízení nebo ke ztrátě dat. POZNÁMKA: Text označený tímto symbolem poskytuje důležité doplňující informace. CSWW iii

4 iv O této příručce CSWW

5 Obsah 1 Součásti produktu... 1 Modely HP 2310t a 2310ti Bezpečnostní pokyny a pokyny pro údržbu... 2 Důležité bezpečnostní informace... 2 Pokyny k údržbě... 3 Čištění monitoru... 3 Přeprava monitoru Instalace monitoru... 4 Komponenty na zadní straně... 4 Model HP 2310t... 4 Model HP 2310ti... 5 Vedení kabelů... 6 Připojení kabelů... 6 Připojení analogového videokabelu VGA (pouze model HP 2310ti)... 6 Připojení videokabelu DVI-D (digitální)... 7 Připojení digitálního videokabelu HDMI (pouze model HP 2310t)... 7 Připojení zvukového kabelu... 8 Připojení kabelu USB... 8 Připojení napájecího kabelu... 9 Úprava sklonu... 9 Prostor pro klávesnici Zapnutí monitoru Oddělení patky podstavce monitoru Montáž monitoru Umístění štítků s parametry produktu Instalace lankového zámku Používání monitoru Software a nástroje Soubor.INF Soubor.ICM Instalace souborů INF a ICM Instalace z disku CD Stažení z Internetu Instalace ovladače pro dotykové ovládání (pouze pro Windows XP) CSWW v

6 Používání dotykové obrazovky Použití funkce automatického nastavení Ovládací prvky na předním panelu Úprava nastavení monitoru Používání nabídky na obrazovce Volby nabídky OSD Optimalizace digitální konverze Identifikace stavu monitoru Časovaný úsporný režim Podpora profilu srgb Postup při změně barevné teploty Instalace souboru.icm srgb pro systémy Microsoft Windows 2000 a Windows XP Instalace souboru srgb.icm pro Microsoft Windows Vista Instalace souboru srgb ICM pro Microsoft Windows Dodatek A Řešení problémů Řešení běžných problémů Technická podpora online Příprava na volání technické podpory Dodatek B Technické specifikace Modely 2310t a 2310ti Zjištění předvoleb rozlišení obrazu Režimy displeje přednastavené z výroby, modely 2310t a 2310ti Model 2310t, videoformáty HD Spuštění uživatelských režimů Funkce pro úsporu energie Dodatek C Poznámky o předpisech regulativních orgánů Upozornění federální komise spojů (FCC) Úpravy Kabely Prohlášení o shodě pro výrobky označené logem FCC (pouze pro Spojené státy) Canadian Notice Avis Canadien Upozornění pro Evropskou unii Upozornění německého úřadu pro ergonomii Japanese Notice Korean Notice Požadavky na sadu napájecího kabelu Požadavky týkající se napájecího kabelu určené pro Japonsko Oznámení týkající se produktu ve vztahu k životnímu prostředí Likvidace materiálů vi CSWW

7 Likvidace zařízení soukromými domácími uživateli v Evropské unii Program recyklací uplatňovaný společností HP Chemické látky Omezení nebezpečných látek (RoHS) Nařízení EEE Turecko Dodatek D Kvalita monitoru LCD a přístup k závadám pixelů CSWW vii

8 viii CSWW

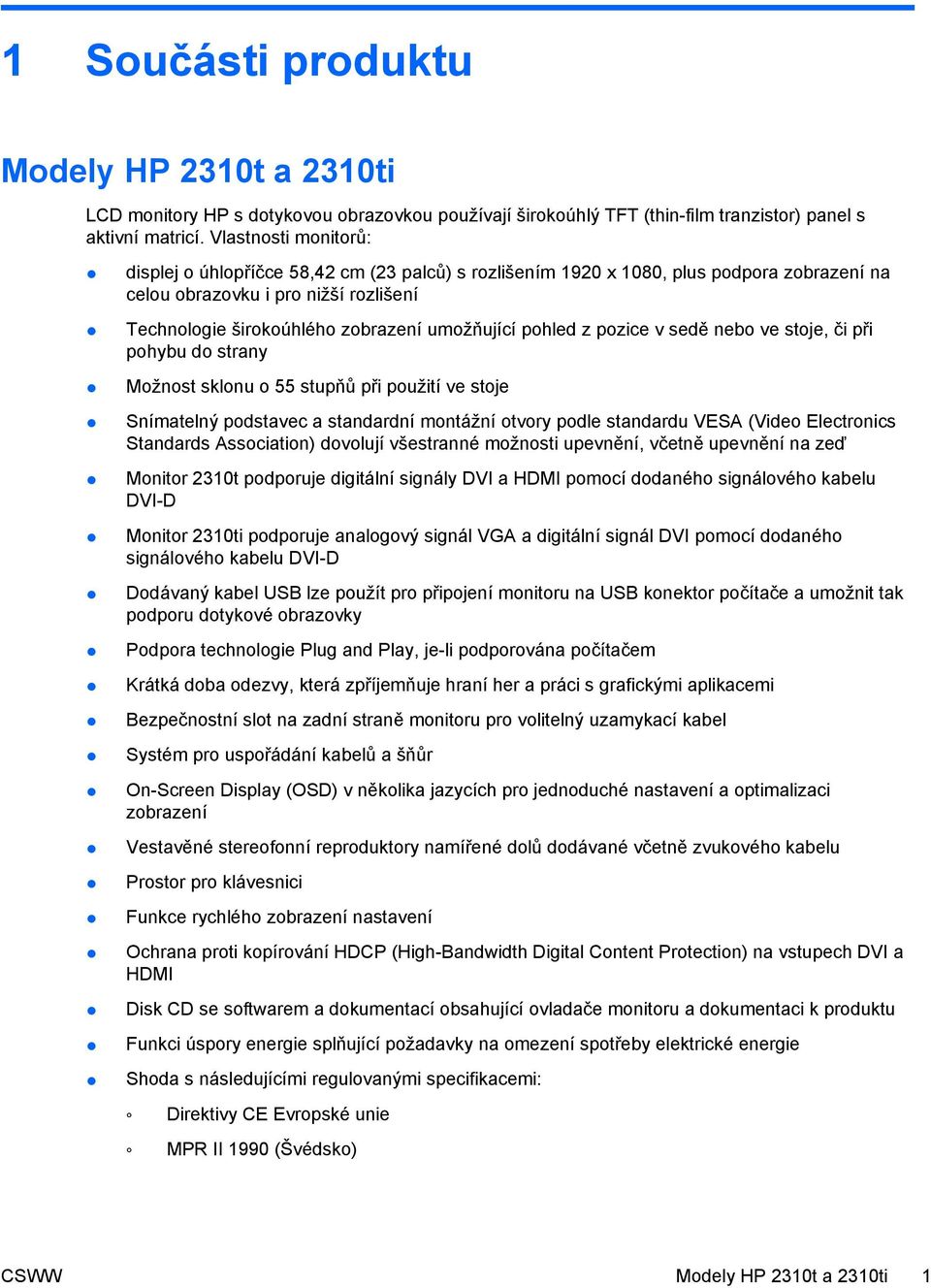

9 1 Součásti produktu Modely HP 2310t a 2310ti LCD monitory HP s dotykovou obrazovkou používají širokoúhlý TFT (thin-film tranzistor) panel s aktivní matricí. Vlastnosti monitorů: displej o úhlopříčce 58,42 cm (23 palců) s rozlišením 1920 x 1080, plus podpora zobrazení na celou obrazovku i pro nižší rozlišení Technologie širokoúhlého zobrazení umožňující pohled z pozice v sedě nebo ve stoje, či při pohybu do strany Možnost sklonu o 55 stupňů při použití ve stoje Snímatelný podstavec a standardní montážní otvory podle standardu VESA (Video Electronics Standards Association) dovolují všestranné možnosti upevnění, včetně upevnění na zeď Monitor 2310t podporuje digitální signály DVI a HDMI pomocí dodaného signálového kabelu DVI-D Monitor 2310ti podporuje analogový signál VGA a digitální signál DVI pomocí dodaného signálového kabelu DVI-D Dodávaný kabel USB lze použít pro připojení monitoru na USB konektor počítače a umožnit tak podporu dotykové obrazovky Podpora technologie Plug and Play, je-li podporována počítačem Krátká doba odezvy, která zpříjemňuje hraní her a práci s grafickými aplikacemi Bezpečnostní slot na zadní straně monitoru pro volitelný uzamykací kabel Systém pro uspořádání kabelů a šňůr On-Screen Display (OSD) v několika jazycích pro jednoduché nastavení a optimalizaci zobrazení Vestavěné stereofonní reproduktory namířené dolů dodávané včetně zvukového kabelu Prostor pro klávesnici Funkce rychlého zobrazení nastavení Ochrana proti kopírování HDCP (High-Bandwidth Digital Content Protection) na vstupech DVI a HDMI Disk CD se softwarem a dokumentací obsahující ovladače monitoru a dokumentaci k produktu Funkci úspory energie splňující požadavky na omezení spotřeby elektrické energie Shoda s následujícími regulovanými specifikacemi: Direktivy CE Evropské unie MPR II 1990 (Švédsko) CSWW Modely HP 2310t a 2310ti 1

10 2 Bezpečnostní pokyny a pokyny pro údržbu Důležité bezpečnostní informace S monitorem je dodáván napájecí kabel. Použijete-li jiný kabel, i nadále je nutno použít pouze napájení a připojení odpovídající pro tento monitor. Další informace o správné sadě napájecího kabelu pro použití s monitorem viz Požadavky na sadu napájecího kabelu na stránce 44. VAROVÁNÍ! následovně: Aby nedošlo k úrazu elektrickým proudem nebo poškození zařízení, postupujte Neodpojujte zemnicí vybavení napájecího kabelu. Zemnicí zástrčka plní důležitou bezpečnostní funkci. Napájecí kabel zapojte do uzemněné zásuvky, která je za každé situace snadno dostupná. Napájení produktu odpojte vytažením jeho napájecího kabelu z elektrické zásuvky. Z bezpečnostních důvodů na napájecí kabely či šňůry nic nepokládejte. Uspořádejte je tak, aby na ně nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry. Při vytahování ze zásuvky uchopte kabel za zástrčku. Pokud se chcete vyhnout vážným poraněním, přečtěte si Příručku bezpečné a pohodlné obsluhy. Popisuje správné uspořádání pracoviště, správné držení těla a zdravotní a pracovní návyky pro uživatele počítačů a obsahuje důležité informace o bezpečném používání elektrických a mechanických zařízení. Tato příručka je umístěna na webové stránce a/nebo na disku CD s dokumentací, pokud je dodán spolu s monitorem. UPOZORNĚNÍ: Z důvodu ochrany monitoru i počítače připojte všechny síťové šňůry počítače a jeho periferních zařízení (například monitoru, tiskárny, skeneru) k některému typu zařízení pro ochranu před přepětím, jako je například prodlužovací kabel nebo nepřerušitelný zdroj napájení (UPS). Ne všechny prodlužovací kabely poskytují ochranu před přepětím; prodlužovací kabely, které tuto ochranu poskytují, musí nést zvláštní označení. Použijte prodlužovací kabel, jehož výrobce nabízí záruku ve formě výměny, pokud dojde k poškození, abyste měli možnost zařízení v případě selhání ochrany proti přepětí vyměnit. Jako podstavec pod váš monitor HP použijte vhodný nábytek odpovídajících rozměrů. VAROVÁNÍ! LCD monitory nevhodně umístěné na skříňkách, knihovnách, policích, stolcích, reproduktorech, bednách nebo vozících mohou spadnout a způsobit úraz. Při rozvádění všech kabelů připojených k LCD monitoru je třeba dbát na to, aby za ně nebylo možné nechtěně zatáhnout, zachytit je nebo o ně zakopnout. 2 Kapitola 2 Bezpečnostní pokyny a pokyny pro údržbu CSWW

11 Pokyny k údržbě Zdokonalení výkonu a prodloužení životnosti monitoru: Neotevírejte kryt monitoru ani se nepokoušejte vlastními silami produkt opravit. Používejte pouze ovládací prvky uvedené v uživatelské příručce. Pokud monitor nefunguje správně nebo pokud došlo k jeho pádu nebo poškození, obraťte se na autorizovaného prodejce nebo servisní středisko společnosti HP. Použije pouze napájecí zdroj a připojení, které je vhodné pro tento monitor, jak je uvedeno na štítku na zadní straně monitoru. Celkový proudový odběr produktů připojených k zásuvce nesmí přesáhnout proudovou kapacitu příslušné elektrické zásuvky a celkový proudový odběr produktů připojených ke kabelu nesmí přesáhnout proudovou kapacitu příslušného kabelu. Informace o proudovém odběru (AMPS nebo A) naleznete na štítku každého zařízení. Umístěte monitor blízko zásuvky, která je snadno přístupná. Při odpojování kabelu monitoru uchopte pevně zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor táhnutím za kabel. Pokud monitor nepoužíváte, vypněte ho. Životnost monitoru lze podstatně prodloužit, pokud používáte program spořiče obrazovky a monitor, pokud ho nepoužíváte, vypínáte. POZNÁMKA: Monitory s vypáleným obrazem nejsou kryty zárukou společnosti HP. Štěrbiny a otvory ve skříni monitoru jsou určeny k ventilaci. Tyto otvory nesmí být zakryty ani jinak blokovány. Nikdy nestrkejte žádné předměty do štěrbin nebo otvorů ve skříni monitoru. Chraňte monitor před pádem a neumisťujte ho na nestabilní povrch. Na napájecí kabel nic nepokládejte. Nešlapejte na kabel. Monitor by měl být na dobře větraném místě a neměl by být vystaven nadměrnému světlu, horku ani vlhku. Při odebírání patky podstavce monitoru je nutné položit monitor přední stranou dolů na měkkou podložku, aby se nepoškrábal, nepoškodil nebo nerozbil. Čištění monitoru 1. Vypněte monitor a odpojte napájecí kabel od zadní části jednotky. 2. Měkkým, antistatickým, čistým hadříkem otřete prach na obrazovce a krytu monitoru. 3. Při situacích vyžadujících náročnější čištění použijte roztok 50/50 vody a isopropyl alkoholu. UPOZORNĚNÍ: Roztok nastříkejte na vlhký hadřík a jemně otřete povrch obrazovky. Nikdy nestříkejte roztok přímo na povrch obrazovky. Může proniknout za rámeček a poškodit elektroniku. UPOZORNĚNÍ: Nepoužívejte pro čištění obrazovky ani skříně monitoru čisticí látky, které obsahují jakékoliv materiály na bázi ropy, například benzen, ředidlo, ani žádné jiné těkavé látky. Tyto chemické látky mohou monitor poškodit. Přeprava monitoru Původní obalovou krabici si uschovejte. Je možné, že ji budete potřebovat při přepravě monitoru. CSWW Pokyny k údržbě 3

12 3 Instalace monitoru Chcete-li instalovat monitor, zkontrolujte, zda je vypnuto napájení monitoru, počítače a dalších připojených zařízení, a poté postupujte podle následujících pokynů. Komponenty na zadní straně Model HP 2310t Obrázek 3-1 Zadní součásti modelu 2310t Tabulka 3-1 Zadní součásti modelu 2310t Komponenta Funkce 1 Úprava pro lankový zámek Poskytuje úchyt pro zabezpečovací lankové zámky. 2 Konektor napájení střídavým proudem Slouží k připojení napájecího kabelu střídavého proudu k monitoru. 3 Zvukový konektor Připojuje zvukový kabel do monitoru. 4 Konektor HDMI Připojuje kabel HDMI do monitoru. 5 Konektor DVI-D Slouží k připojení signálového kabelu DVI-D k monitoru. 6 Konektor USB pro odchozí data Připojuje kabel USB monitoru k hostitelskému počítači pro podporu dotykové obrazovky. 4 Kapitola 3 Instalace monitoru CSWW

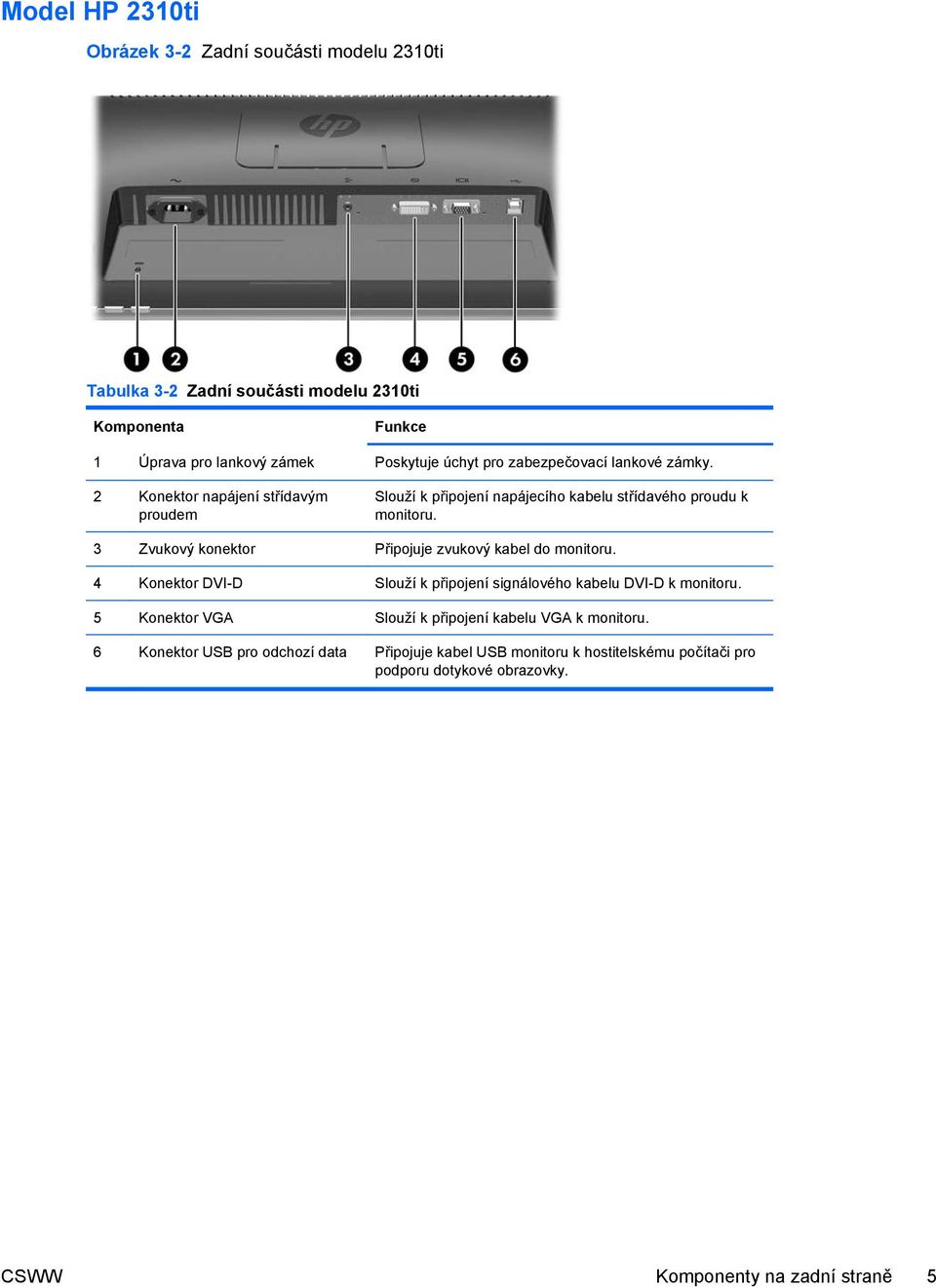

13 Model HP 2310ti Obrázek 3-2 Zadní součásti modelu 2310ti Tabulka 3-2 Zadní součásti modelu 2310ti Komponenta Funkce 1 Úprava pro lankový zámek Poskytuje úchyt pro zabezpečovací lankové zámky. 2 Konektor napájení střídavým proudem Slouží k připojení napájecího kabelu střídavého proudu k monitoru. 3 Zvukový konektor Připojuje zvukový kabel do monitoru. 4 Konektor DVI-D Slouží k připojení signálového kabelu DVI-D k monitoru. 5 Konektor VGA Slouží k připojení kabelu VGA k monitoru. 6 Konektor USB pro odchozí data Připojuje kabel USB monitoru k hostitelskému počítači pro podporu dotykové obrazovky. CSWW Komponenty na zadní straně 5

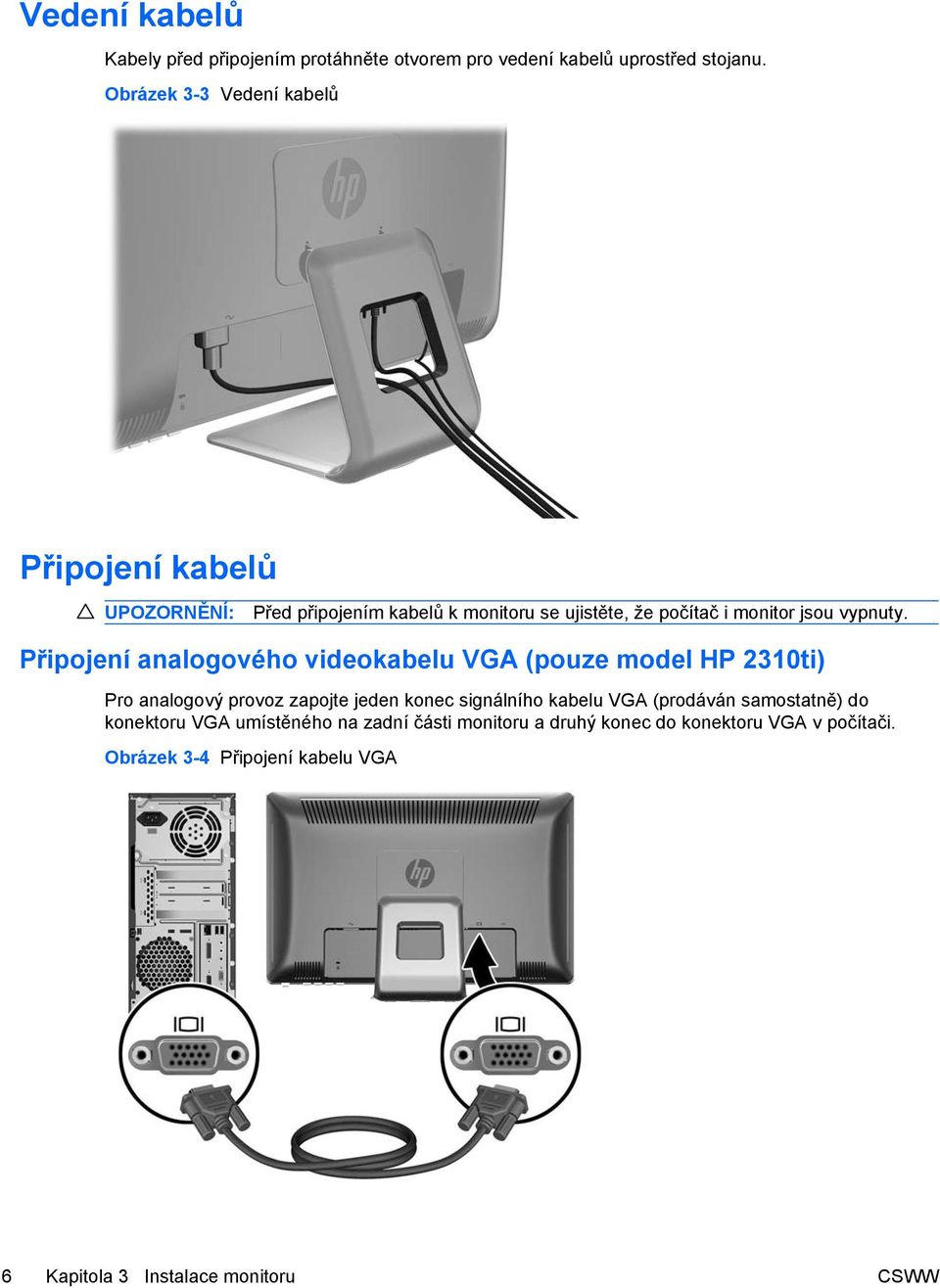

14 Vedení kabelů Kabely před připojením protáhněte otvorem pro vedení kabelů uprostřed stojanu. Obrázek 3-3 Vedení kabelů Připojení kabelů UPOZORNĚNÍ: Před připojením kabelů k monitoru se ujistěte, že počítač i monitor jsou vypnuty. Připojení analogového videokabelu VGA (pouze model HP 2310ti) Pro analogový provoz zapojte jeden konec signálního kabelu VGA (prodáván samostatně) do konektoru VGA umístěného na zadní části monitoru a druhý konec do konektoru VGA v počítači. Obrázek 3-4 Připojení kabelu VGA 6 Kapitola 3 Instalace monitoru CSWW

15 Připojení videokabelu DVI-D (digitální) Pro digitální provoz DVI zapojte jeden konec signálního kabelu DVI-D do konektoru DVI umístěného na zadní části monitoru a druhý konec do konektoru DVI v počítači. Obrázek 3-5 Připojení kabelu DVI-D Připojení digitálního videokabelu HDMI (pouze model HP 2310t) Pro digitální provoz HDMI zapojte jeden konec signálního kabelu HDMI (prodáván samostatně) do zadní části monitoru a druhý konec do počítače nebo jiného zařízení s konektorem HDMI. POZNÁMKA: Kabel HDMI podporuje signály digitálního zvuku a obrazu. Při použití kabelu HDMI není nutno připojovat samostatný zvukový kabel. Obrázek 3-6 Připojení kabelu HDMI CSWW Připojení kabelů 7

16 Připojení zvukového kabelu Jeden konec dodaného zvukového kabelu zapojte do vstupního zvukového konektoru umístěného na zadní části monitoru a druhý konec do výstupního zvukového konektoru v počítači. POZNÁMKA: Propojujete-li monitor a počítač pomocí kabelu HDMI (pouze model 2310t), není třeba zapojovat zvukový kabel. Kabel HDMI podporuje signály digitálního zvuku a obrazu. Obrázek 3-7 Připojení zvukového kabelu Připojení kabelu USB Jeden konec dodaného kabelu USB zapojte do čtvercového USB konektoru umístěného na zadní části monitoru a druhý konec do plochého USB konektoru v počítači. POZNÁMKA: Kabel USB musíte připojit pro získání funkce dotykové obrazovky. Obrázek 3-8 Připojení kabelu USB 8 Kapitola 3 Instalace monitoru CSWW

17 Připojení napájecího kabelu Jeden konec napájecího kabelu zapojte do napájecího konektoru umístěného na zadní části monitoru a druhý konec do elektrické zásuvky. Obrázek 3-9 Připojení napájecího kabelu VAROVÁNÍ! následovně: Aby nedošlo k úrazu elektrickým proudem nebo poškození zařízení, postupujte Neodpojujte zemnicí kolík v napájecím kabelu. Zemnicí zástrčka plní důležitou bezpečnostní funkci. Napájecí kabel zapojujte pouze do uzemněné a volně přístupné zásuvky elektrické sítě. Napájení zařízení odpojte vytažením napájecího kabelu z elektrické zásuvky. Z bezpečnostních důvodů na napájecí kabely či šňůry nic nepokládejte. Uspořádejte je tak, aby na ně nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry. Při vytahování ze zásuvky uchopte kabel za zástrčku. Úprava sklonu Optimální pozorovací úhel zajistíte nastavením sklonu obrazovky podle následujících pokynů: 1. Otočte monitor obrazovkou k sobě a přidržte podstavec, aby se monitor při změně sklonu nepřevrátil. CSWW Úprava sklonu 9

18 2. Sklon upravte pohybem horního okraje směrem k sobě nebo od sebe, aniž se budete dotýkat obrazovky. Monitor lze naklonit dopředu o 5 a dozadu o 55 stupňů. Obrázek 3-10 Úprava sklonu Prostor pro klávesnici Potřebujete-li na pracovním stole více místa, odložte si klávesnici pod monitor. Obrázek 3-11 Prostor pro klávesnici Zapnutí monitoru 1. Stisknutím tlačítka napájení zapněte počítač. 2. Stiskněte tlačítko napájení na přední straně monitoru. 10 Kapitola 3 Instalace monitoru CSWW

19 UPOZORNĚNÍ: U monitorů, na kterých je po dlouhou dobu zobrazen stále stejný statický obraz, může dojít ke zničení vypálením obrazu.* Chcete-li předejít zničení svého monitoru vypálením obrazu, měli byste vždy aktivovat aplikaci spořiče obrazovky nebo monitor při delší nečinnosti vypínat. Zadržení obrazu je stav, ke kterému může dojít na každé obrazovce LCD. Monitory s vypáleným obrazem nejsou kryty zárukou společnosti HP. * Za dlouhou dobu považujeme 12 hodin nepřetržité nečinnosti. POZNÁMKA: Pokud stisknutí tlačítka napájení nemá žádný účinek, je možné že je zapnuta funkce Power Button Lockout. Tuto funkci vypnete, když stisknete tlačítko napájení monitoru po dobu 10 sekund. POZNÁMKA: V nabídce OSD můžete vypnout LED napájení. Stiskněte tlačítko Menu na přední části monitoru, poté vyberte Management (Správa) > Bezel Power LED (LED napájení Bezel) > Off (Vypnuto). Po zapnutí monitoru je po dobu pěti sekund zobrazena zpráva o stavu monitoru. Zpráva zobrazuje, na který vstup přichází aktuální aktivní signál, stav nastavení automatického přepínání zdroje (zapnuto nebo vypnuto), výchozí zdrojový signál, aktuální přednastavené rozlišení displeje a doporučené přednastavení rozlišení displeje. Monitor automaticky vyhledává na vstupech signálu aktivní vstup a použije jej pro zobrazení. Jsou-li aktivní dva vstupy, monitor použije k zobrazení výchozí zdroj vstupu. Není-li výchozí zdroj aktivním vstupem, monitor zobrazí další vstup, pokud je aktivní. Výchozí zdroj lze v obrazové nabídce OSD změnit stisknutím tlačítka Menu na čelním panelu a zvolením Source Control (Ovládání zdroje) > Default Source (Výchozí zdroj). Oddělení patky podstavce monitoru Podstavec lze od panelu monitoru odebrat, aby bylo možné panel připevnit na zeď, otočné rameno nebo na jiné zařízení (zakoupené zvlášť). UPOZORNĚNÍ: Před rozebíráním monitoru se ujistěte, že je vypnutý a že je jak napájecí, tak i signálový kabel odpojen. Odpojte také USB a zvukový kabel, jsou-li zapojeny do monitoru. 1. Odpojte a odstraňte všechny kabely ze zadní strany monitoru. 2. Položte monitor displejem dolů na rovný povrch, pokrytý čistou, suchou látkou. CSWW Oddělení patky podstavce monitoru 11

20 3. Vršek krytu VESA (1) vypáčte dozadu a pak jej vysuňte nahoru (2), čímž jej odstraníte ze zadní části monitoru. Obrázek 3-12 Odstranění krytu VESA 4. Vyšroubujte dva šrouby, které zajišťují sloupek podstavce k panelu monitoru. Obrázek 3-13 Odšroubování šroubů sloupku podstavce 12 Kapitola 3 Instalace monitoru CSWW

21 5. Nakloňte vršek držáku podstavce dozadu (1), potom jej posuňte nahoru a sejměte z LCD panelu (2). Obrázek 3-14 Odstranění sloupku podstavce CSWW Oddělení patky podstavce monitoru 13

22 Montáž monitoru POZNÁMKA: Přístroj je určen pro použití s montážní sestavou pro montáž na zeď UL nebo CSA. 1. Oddělte patku podstavce od monitoru. Viz odstavec Oddělení patky podstavce monitoru na stránce 11 v předchozí části. 2. Pokud chcete připevnit monitor na otočné rameno, prostrčte čtyři šrouby o průměru 10 mm otvory v desce otočného ramena a vložte je do montážních otvorů monitoru. UPOZORNĚNÍ: Tento monitor je vybaven 100 mm montážními otvory standardu VESA. K uchycení instalační sestavy jiného výrobce k tomuto monitoru jsou nutné čtyři 4 mm šrouby se stoupáním závitu 0,7 a délkou 10 mm (nejsou s monitorem dodávány). Delší šrouby nelze použít, mohlo by dojít k poškození monitoru. Je nutné ověřit, zda řešení sestavení daného výrobce je v souladu se standardem VESA a zda je dimenzováno pro podporu hmotnosti zobrazovacího panelu monitoru. Nejlepšího výsledku dosáhnete při použití napájecího kabelu a videokabelů, které jsou dodávány s monitorem. Obrázek 3-15 Montáž monitoru na otočné rameno Pokud chcete namontovat monitor na jiné držáky, postupujte podle pokynů dodaných s držákem a zajistěte, aby byl monitor bezpečně uchycen. 3. Opět připojte kabel k panelu monitoru. 14 Kapitola 3 Instalace monitoru CSWW

23 Umístění štítků s parametry produktu Štítky s parametry produktu na monitoru obsahují číslo náhradního dílu, číslo produktu a sériové číslo. Toto číslo budete potřebovat v případě, že kontaktujete společnost HP ohledně svého modelu monitoru. Štítky s parametry produktu jsou umístěny na zadním panelu hlavy obrazovky monitoru. Obrázek 3-16 Umístění štítků s parametry produktu Instalace lankového zámku Monitor můžete na fixním objektu zajistit pomocí volitelného lankového zámku, který je dostupný u společnosti HP. CSWW Umístění štítků s parametry produktu 15

24 4 Používání monitoru Software a nástroje Disk CD dodaný spolu s monitorem obsahuje soubory, které můžete nainstalovat do svého počítače: Soubor.INF Soubor.ICM soubor.inf soubor.icm Ovladač pro dotykové ovládání (pouze pro Windows XP) nástroj pro automatické nastavení na vzoru doplňkový software k modelu monitoru POZNÁMKA: Pokud s monitorem není dodán disk CD, je možné soubory.inf a.icm stáhnout z webové stránky podpory monitorů HP. Viz odstavec Stažení z Internetu na stránce 17 v této kapitole. Soubor.INF definuje prostředky monitoru používané operačními systémy Microsoft Windows k zajištění kompatibility s grafickým adaptérem počítače. Tento monitor je kompatibilní s funkcí Plug and Play systému Microsoft Windows, bude proto fungovat správně i bez instalace souboru.inf. Kompatibilita monitoru s funkcí Plug and Play vyžaduje, aby byla grafická karta počítače kompatibilní se standardem VESA DDC2 a aby byl monitor připojen přímo ke grafické kartě. Metoda Plug and Play nebude funkční, pokud bude monitor připojen samostatnými konektory typu BNC nebo přes distribuční vyrovnávací paměti či krabice. Soubory.ICM jsou datové soubory, které spolu s grafickými programy slouží ke konzistentnímu přenosu barev z obrazovek monitorů na tiskárny a ze skenerů na obrazovky monitorů. Tento soubor je aktivován grafickými programy, které tuto funkci podporují. POZNÁMKA: Profil barev.icm je napsán tak, aby vyhovoval specifikaci konsorcia ICC (International Color Consortium) pro formát profilu. 16 Kapitola 4 Používání monitoru CSWW

25 Instalace souborů INF a ICM Zjistíte-li, že potřebujete provést aktualizaci, můžete soubory INF a ICM nainstalovat z disku CD nebo je stáhnout z webu. Instalace z disku CD Postup instalace souborů INF a ICM do počítače z disku CD: 1. Vložte disk CD do jednotky CD-ROM počítače. Zobrazí se nabídka disku CD. 2. Prohlédněte si soubor Readme k softwaru ovladače monitoru. 3. Zvolte položku Instalovat software ovladače monitoru. 4. Postupujte podle pokynů na obrazovce. 5. Zkontrolujte, zda se v ovládacím panelu Zobrazení systému Windows objeví správné hodnoty rozlišení a obnovovacích frekvencí. POZNÁMKA: Pokud dojde k chybě instalace, bude pravděpodobně nutné z disku CD ručně nainstalovat digitálně podepsané soubory INF a ICM monitoru. Informace naleznete v souboru Readme k softwaru ovladače monitoru na disku CD. Stažení z Internetu Postup stažení nejnovějších verzí souborů INF a ICM z webové stránky pro podporu monitorů HP: 1. Přejděte na adresu a vyberte svoji zemi nebo oblast. 2. Klepnutím na příslušné odkazy na obrazovce přejděte na stránku podpory a stránku pro stahování. 3. Zkontrolujte, zda váš systém splňuje požadavky. 4. Podle pokynů stáhněte potřebný software. Instalace ovladače pro dotykové ovládání (pouze pro Windows XP) Ovladač pro dotykové ovládání je nutný pouze pro systémy používající operační systém Microsoft Windows XP. Není třeba jej instalovat, používá-li váš systém Windows Vista nebo Windows 7. Postup instalace ovladače pro dotykové ovládání: 1. Vložte disk CD do jednotky CD-ROM počítače. Zobrazí se nabídka disku CD (nebo otevřete aplikaci Průzkumník Windows a spusťte program Touch_Driver_Setup.exe z disku CD). 2. V nabídce disku CD klepněte na volbu instalovat ovladač pro dotykové ovládání pro Microsoft Windows XP. Zobrazí se průvodce nastavením ovladače pro dotykové ovládání. POZNÁMKA: Ovladače pro dotykové ovládání nejsou zapotřebí v systémech používajících operační systémy Microsoft Windows Vista nebo Windows Pro instalaci ovladače postupujte podle pokynů na obrazovce. POZNÁMKA: Funkce gest dotykového ovládání se mezi jednotlivými operačními systémy Windows liší. Další informace viz Používání dotykové obrazovky na stránce 18. CSWW Instalace souborů INF a ICM 17

26 Používání dotykové obrazovky Před použitím dotykových funkcí se ujistěte, že je zapojen kabel USB, nainstalován ovladač pro dotykové ovládání z disku CD (používáte-li operační systém Windows XP) a že je spuštěn operační systém Windows. POZNÁMKA: Když je dotyková funkce aktivní, ujistěte se, že žádné cizí objekty neblokují levý, pravý nebo spodní okraj LCD panelu monitoru. Dotykové funkce mohou po spuštění operačního systému Windows a uskutečnění odpovídajících gest nahradit myš. Ovládání gestem a odpovídající softwarové aplikace systému Windows jsou uvedeny dále: POZNÁMKA: aplikacemi. Níže uvedené manipulace s prsty nemusí fungovat s některými softwarovými Přepne-li se počítač do režimu spánku, dotykem na dotykovou obrazovku ho z režimu spánku NEPROBUDÍTE. Tabulka 4-1 Provoz dotykové obrazovky Manipulace s prsty Podpora systémem Windows 7 (ovladač pro dotykové ovládání není vyžadován) Podpora systémem Windows Vista (ovladač pro dotykové ovládání není vyžadován) Podpora systémem Windows XP (ovladač pro dotykové ovládání je vyžadován) Klepnutí a poklepání Pro kliknutí se dotkněte a pusťte. Toto je nejjednodušší dotyková činnost. Poklepáním je možno též otevřít soubory a složky. Přetažení Dotkněte se a přejeďte prstem přes obrazovku. Stejně jako přetažení myší přemístí tato činnost ikony na ploše, přesune okna, vybere text (přetažením doleva nebo doprava), atd. Posouvání Pro posouvání přetáhnete nahoru nebo dolů obsah (nikoli posuvník!) posuvného okna. Pomocí větší setrvačnosti prstů lze přetáčet stránky a při dosažení konce stránky dojde k malému odrazu. Posouvání lze provést pomocí jednoho nebo více prstů. Přiblížení Přibližte k sobě nebo roztáhněte od sebe dva prsty pro zvětšení či zmenšení dokumentu. Toto funguje v aplikacích podporujících přibližování pomocí kolečka na myši. Klepnutí dvěma prsty Klepnutí současně dvěma prsty přiblíží do středu gesta nebo obnoví výchozí přiblížení. Otočení Dotkněte se dvou bodů na digitální fotografii a zakruťte, jako když otáčíte opravdovou fotografií. Rychlé pohyby V prohlížeči a jiných aplikacích rychle pohněte doleva nebo doprava k procházení zpět nebo dopředu. Ano Ano Ano Ano Ano Ano Ano (omezeně) Ano (omezeně) Ne Ano Ne Ne Ano (omezeně) Ne Ne Ano Ne Ne Ano Ano Ne 18 Kapitola 4 Používání monitoru CSWW

27 Tabulka 4-1 Provoz dotykové obrazovky (pokračování) Manipulace s prsty Podpora systémem Windows 7 (ovladač pro dotykové ovládání není vyžadován) Podpora systémem Windows Vista (ovladač pro dotykové ovládání není vyžadován) Podpora systémem Windows XP (ovladač pro dotykové ovládání je vyžadován) Stisknutí a držení Chvilku přidržte prsty na obrazovce a po animaci je uvolněte pro dosažení pravého klepnutí. Stisknutí a klepnutí druhým prstem Pro dosažení pravého klepnutí, stejně jako když klepnete na pravé tlačítko myši nebo dotykové podložky. Ano Ano Ne Ano Ne Ne POZNÁMKA: Pro dotykové aplikace lze použít prst nebo stylus (není dodáván). CSWW Používání dotykové obrazovky 19

28 Použití funkce automatického nastavení Obrazovku lze pro vstup VGA (analogový) optimalizovat díky tlačítku Auto/OK na monitoru a pomocí softwarových vzorků pro automatické nastavení dodaných na disku CD. Tento postup nepoužívejte, pokud monitor používá vstup DVI nebo HDMI. Používá-li monitor vstup VGA (analogový), může tento postup napravit následující potíže s kvalitou obrazu: Rozmazaný nebo nejasný obraz Duchy, pruhování nebo stínové efekty Jemné svislé pruhy Tenké vodorovné rolující linky Nevycentrovaný obraz Použití funkce automatického nastavení: 1. Před zahájením nastavování nechte monitor alespoň 20 minut zahřívat. 2. Stiskněte tlačítko Auto/OK na čelním panelu monitoru. Anebo můžete stisknout tlačítko Menu (Nabídka) a poté zvolit položku Image Control > Auto-Adjustment (Nastavení obrazu > Automatické nastavení) z hlavní nabídky na obrazovce (OSD). Viz část Úprava nastavení monitoru na stránce 22 v této kapitole. Jestliže výsledek není uspokojivý, pokračujte v nastavování. 3. Vložte disk CD do jednotky CD-ROM. Zobrazí se nabídka disku CD. 4. Zvolte položku Open Auto-Adjustment Software (Spustit software pro automatické nastavení). Zobrazí se testovací vzor. 5. Stisknutím tlačítka Auto/OK na čelním panelu monitoru nastavíte stabilní, symetricky umístěný obraz. 6. Zmáčknutím klávesy ESC nebo jakékoli jiné klávesy na klávesnici zavřete testovací vzor. Ovládací prvky na předním panelu 20 Kapitola 4 Používání monitoru CSWW

29 Tabulka 4-2 Ovládací prvky na předním panelu monitoru Č: Ikona Ovládání Funkce 1 Nabídka Toto tlačítko slouží k otevření, výběru nebo ukončení nabídky OSD. 2 Volume (Hlasitost)/ Mínus Pokud není nabídka OSD aktivní, stiskem otevřete podnabídku OSD Hlasitost. Je-li obrazová nabídka OSD zapnuta, stiskem jí procházejte dolů a snižujte hodnoty nastavení. 3 Source (Zdroj)/Plus Je-li obrazová nabídka OSD neaktivní, stiskem aktivujte tlačítko zdroje, které vybírá vstup videosignálu. Je-li obrazová nabídka OSD zapnuta, stiskem jí procházejte nahoru a zvyšujte hodnoty nastavení. 4 Auto/OK Pokud nabídka OSD není aktivní, spustí toto tlačítko funkci automatických úprav, která provede optimalizaci obrazu na obrazovce. Pokud je nabídka OSD zapnuta, stisknutím vyberte zvýrazněnou položku nabídky. 5 Napájení Zapne nebo vypne monitor, pokud je hlavní spínač napájení na zadním panelu zapnut. 6 Kontrolka napájení Světle modrá = Plný provoz. Úsporný režim = oranžová. Časovaný úsporný režim = blikající oranžová. CSWW Ovládací prvky na předním panelu 21

30 Úprava nastavení monitoru Nastavení monitoru lze upravit v obrazové nabídce OSD (On-Screen Display). POZNÁMKA: Pokud dochází k potížím s nastavením displeje, zkuste jej resetovat na výchozí z výroby pomocí vyvolání nabídky OSD a zvolením Factory Reset (Obnovení nastavení od výrobce). Používání nabídky na obrazovce Pomocí nabídky OSD můžete upravit obraz tak, aby odpovídal vašim představám. Chcete-li zobrazit nabídku OSD, postupujte následovně: 1. Není-li monitor dosud zapnutý, zapněte jej stisknutím tlačítka Power (Napájení). 2. Chcete-li získat přístup k nabídce OSD, stiskněte tlačítko Menu (Nabídka) na předním panelu monitoru. 3. Stisknutím tlačítka + (Plus) na předním panelu monitoru můžete procházet nabídkou OSD směrem nahoru, stisknutím tlačítka (Mínus) směrem dolů. 4. Chcete-li v nabídce OSD vybrat nějakou položku, přejděte na ni pomocí tlačítek + nebo tak, aby byla příslušná položka zvýrazněna. Poté danou funkci vyberte stisknutím tlačítka OK. 5. Pomocí tlačítek + nebo na předním panelu upravte nastavení (rozsah) položky. 6. Poté, co funkci upravíte, vyberte položku Save and Return (Uložit a návrat), nebo Cancel (Storno), jestliže nechcete nastavení uložit, a potom vyberte v hlavní nabídce položku Exit (Konec). POZNÁMKA: Pokud se tlačítek nedotknete 30 sekund (výchozí nastavení), zatímco je nabídka zobrazená, firmware uloží aktuální nastavení a provede ukončení. Také pokud ovladač videa změní video režim, zatímco je OSD aktivní, aktuální (upravené) nastavení nebude uloženo, OSD bude vypnuto a bude zobrazen nový režim. 22 Kapitola 4 Používání monitoru CSWW

31 Volby nabídky OSD V následující tabulce jsou uvedeny volby nabídky na obrazovce (OSD) a popis jejich funkcí. Po provedení změny položky nabídky OSD a nabízí-li nabídka tyto možnosti, můžete zvolit některou z následujících možností: Cancel (Storno) návrat na předchozí nabídku. Save and Return (Uložit a návrat) uložení provedených změn a návrat na hlavní nabídku OSD. Možnost Save and Return (Uložit a návrat) je aktivní pouze v případě, že změníte nastavení některé z položek nabídky. POZNÁMKA: V závislosti na konfiguraci systému nemusejí být k dispozici některé z položek nabídky zobrazené dále. Tabulka 4-3 Nabídka OSD Ikona Hlavní nabídka Dílčí nabídka Popis Brightness (Jas) Contrast (Kontrast) Color (Barva) Adjustable scale (Nastavitelná stupnice) Adjustable scale (Nastavitelná stupnice) Nastaví úroveň jasu obrazovky. Výchozí tovární nastavení je 90. Nastaví úroveň kontrastu obrazovky. Výchozí tovární nastavení je 80. Zvolí barvu obrazovky. Výchozí tovární nastavení je 6500K nebo Custom Color (vlastní nastavení barvy), v závislosti na modelu K Upraví jemný namodralý tón bílé K Upraví jemný načervenalý tón bílé. srgb Quick View Nastaví barvy obrazovky tak, aby odpovídaly průmyslovým standardům používaným v zobrazovací technologii. Vyberte si z následujících režimů zobrazení: Movie (Film) Photo (Fotografie) Gaming (Hry) Text (text) Custom (Vlastní) (nastavení uložená poté, co uživatel nastaví jas, kontrast nebo barvu v jedné z možností Quick View) Custom Color (Vlastní nastavení barvy) Zvolí a nastaví vaše vlastní barevné stupnice: R nastaví vlastní úrovně červené barvy G nastaví vlastní úrovně zelené barvy B nastaví vlastní úrovně modré barvy Reset Resetuje nabídku Barva na výchozí nastavení z výroby K a také nabídku Quick View na výchozí možnost Text. Neresetuje, ani nemá vliv na nastavení Vlastní nastavení barvy RGB. Image Control (Ovládání obrazu) Upraví obraz (pouze vstup VGA). CSWW Úprava nastavení monitoru 23

32 Tabulka 4-3 Nabídka OSD (pokračování) Ikona Hlavní nabídka Dílčí nabídka Popis Auto Adjustment (Automatické nastavení) Clock (Kmitočet) Clock Phase (Kmitočtová fáze) Horizontal Position (Vodorovné umístění) Vertical Position (Svislé umístění) Custom Scaling (Vlastní stupnice) Automaticky upraví nastavení obrazu (pouze vstup VGA). Minimalizuje případné svislé pruhy či čáry viditelné na pozadí obrazovky (pouze vstup VGA). Nastavení hodinových impulzů mění i polohu obrazu ve vodorovném směru. Nastavuje zaostření obrazu (pouze vstup VGA). Umožňuje odstranit případný horizontální šum a vyjasnit či zaostřit zobrazené znaky. Upraví polohu obrazu doleva a doprava (pouze vstup VGA). Upraví polohu obrazu nahoru a dolů (pouze vstup VGA). Slouží k výběru způsobu formátování informací zobrazených na monitoru. Zvolte: Fill to Screen (Na celou obrazovku) obraz vyplní celou obrazovku a může vypadat zkresleně nebo protaženě z důvodu disproporce šířky a výšky Fill to Aspect Ratio (Vyplnit se zachováním poměru) velikost obrazu bude nastavena na celou obrazovku, avšak poměry stran zůstanou zachovány Sharpness (Ostrost) Funkce Video Overdrive Dynamic Contrast Ratio (Zvýraznění kontrastního poměru) Upraví vzhled obrázku tak, aby vypadal ostřejší nebo měkčí. Zapíná nebo vypíná funkci. Výchozí nastavení je Vypnuto. Zapne (On) nebo vypne (Off) zvýraznění kontrastního poměru (DCR). Výchozí nastavení je Off (Vypnuto). OSD Control (Ovládání nabídky na obrazovce) Poskytuje nabídku pro nastavení ovládacích prvků na obrazovce (OSD). Horizontal OSD Position (Horizontální umístění nabídky OSD) Vertical OSD Position (Vertikální umístění nabídky OSD) OSD Transparency (Průhlednost nabídky na obrazovce) OSD Timeout (Časový limit nabídky na obrazovce) Nastaví umístění nabídky (OSD) na obrazovce do levé nebo pravé polohy. Výchozí tovární nastavení je 50. Nastaví umístění zobrazení nabídky (OSD) na obrazovce do horní nebo spodní polohy. Výchozí tovární nastavení je 50. Nastaví, má-li být nabídka (OSD) na obrazovce průhledná. Nastaví čas, po který bude nabídka (OSD) zobrazena na obrazovce po posledním stisku klávesy. Rozpětí je 5 60 sekund. Výchozí tovární nastavení je 30 sekund. 24 Kapitola 4 Používání monitoru CSWW

33 Tabulka 4-3 Nabídka OSD (pokračování) Ikona Hlavní nabídka Dílčí nabídka Popis Management (Správa) Vybere funkce OSD a úspory energie monitoru. Power Saver (Úsporný režim) Zapne funkci úspory energie. Zvolte: On (Zapnuto) Off (Vypnuto) Výchozí hodnota nastavení je Zapnuto. Power On Recall (Zapnout při obnovení činnosti počítače) Obnoví napájení monitoru po neočekávaném výpadku napětí. Zvolte: On (Zapnuto) Off (Vypnuto) Výchozí hodnota nastavení je Zapnuto. Mode Display (Zobrazení režimu) Při každém otevření hlavní nabídky na obrazovce (OSD) zobrazí údaje o rozlišení, obnovovací frekvenci a přenosové frekvenci. Zvolte: Zapnuto Vypnuto Výchozí hodnota nastavení je Zapnuto. Monitor Status Display (Zobrazení stavu monitoru) Zobrazuje operační stav monitoru vždy, když je monitor zapnutý. Zvolte místo, kde se bude zobrazovat stav monitoru: Top (Nahoře) Middle (Uprostřed) Bottom (Dole) Vypnuto Výchozí nastavení je Nahoře. Podpora DDC/CI Umožňuje, aby některé funkce nabídky OSD, jako například nastavení jasu, kontrastu nebo barevné teploty, bylo možné řídit z počítače. Nastavení: Zapnuto Vypnuto Výchozí hodnota nastavení je Zapnuto. LED napájení Bezel Vypíná LED napájení na přední straně monitoru. Výchozí hodnota nastavení je Zapnuto. CSWW Úprava nastavení monitoru 25

34 Tabulka 4-3 Nabídka OSD (pokračování) Ikona Hlavní nabídka Dílčí nabídka Popis Volume (Hlasitost) Umožňuje nastavení hlasitosti: Nastavitelné měřítko hlasitosti reproduktorů monitoru. Rozsah je Výchozí nastavení je 90. Select Audio Auto-Detect (Výběr autodetekce zvuku) Umožní monitoru automaticky detekovat zdroj zvuku z PC nebo HDMI (pouze modely 2310t). Select HDMI Audio (Výběr zvuku HDMI) Umožní ručně vybrat zdroj zvuku HDMI (pouze modely 2310t). Select PC Audio (Výběr zvuku z PC) Umožní ručně vybrat jako zdroj zvuku PC (pouze modely 2310t). Speaker Self-Test (Autodiagnostika reproduktoru) Ověří funkčnost reproduktoru. Sleep Timer (Časovač úsporného režimu) Poskytuje tyto možnosti nastavení časovače: Set Current Time (Nastavení aktuálního času) nastaví aktuální čas v hodinách a minutách Set Sleep Time (Nastavení času úsporného režimu) nastaví čas, po němž se monitor uvede do stavu spánku Set on Time (Nastavení času aktivity) nastaví čas, po němž se monitor probudí ze stavu spánku Timer (Časovač) nastaví, má-li se časovač úsporného režimu zapnout či vypnout. Výchozí nastavení je Vypnuto. Sleep Now (Uspat nyní) okamžitě uvede monitor do stavu spánku Language (Jazyk) Information (Informace) Vybere jazyk použitý v nabídce na obrazovce (OSD). Jazyk předem nastavený výrobcem je angličtina. Slouží k volbě, které důležité informace o monitoru se mají zobrazit. Current Settings (Aktuální nastavení) Recommended Settings (Doporučená nastavení) Serial Number (Sériové číslo) FW Version (Verze FW) Backlight hours (Hodiny s podsvícením) Podává informace o aktuálním režimu video vstupu. Podává informace o doporučeném režimu rozlišení a obnovovací frekvenci monitoru. Vypíše sériové číslo monitoru. Sériové číslo je vyžadováno při komunikaci s technickou podporou společnosti HP. Vypíše verzi firmware monitoru. Vykáže celkový počet hodin se zapnutým podsvícením. 26 Kapitola 4 Používání monitoru CSWW

35 Tabulka 4-3 Nabídka OSD (pokračování) Ikona Hlavní nabídka Dílčí nabídka Popis Service Support (Servis a podpora) Factory Reset (Obnovit nastavení výrobce) Source Control (Nastavení zdroje) Obnoví všechna nastavení nabídek OSD na tovární výchozí hodnoty, s výjimkou nastavení jazyka. Vybere vstupní videosignál. Výchozí nastavení je DVI. DVI HDMI (pouze modely 2310t) VGA (pouze modely 2310ti) Default Source (Výchozí zdroj) Zvolí DVI jako signál vstupního videa. Vybere HDMI jako vstupní videosignál. Zvolí VGA jako signál vstupního videa. Zvolí výchozí nebo primární vstupní videosignál, je-li monitor připojen ke dvěma aktivním a funkčním zdrojům obrazového signálu. Monitor automaticky určí obrazový formát. Možnosti jsou: DVI HDMI (pouze modely 2310t) VGA (pouze modely 2310ti) Výchozí nastavení je DVI. Auto-Switch Source (Zdroj Auto-Switch) Zapíná a vypíná automatický vstup signálu videa. Výchozí hodnota nastavení je Zapnuto. Exit (Konec) Ukončí nabídku OSD. CSWW Úprava nastavení monitoru 27

36 Optimalizace digitální konverze Ke zlepšení výkonu obrazovky je možné nastavit dva ovládací prvky nabídky na obrazovce: Clock (Kmitočet) a Clock Phase (Kmitočtová fáze). POZNÁMKA: Ovládání kmitočtu a kmitočtové fáze lze použít pouze v případě, že používáte analogový vstup. Toto nastavování nelze provádět při digitálních vstupech. Nejprve je nutné správně nastavit možnost Clock (Kmitočet), protože na ní závisí nastavení možnosti Clock Phase (Kmitočtová fáze). Tyto ovládací prvky používejte pouze v případě, že funkce automatického nastavení neposkytne dostatečně kvalitní obraz. Clock (Kmitočet) nastavením vyšší nebo nižší hodnoty minimalizujte veškeré svislé čáry nebo pruhy na pozadí obrazovky. Clock Phase (Kmitočtová fáze) nastavením vyšší nebo nižší hodnoty minimalizujte deformace nebo chvění obrazu. POZNÁMKA: Při použití těchto ovládacích prvků dosáhnete nejlepších výsledků, použijete-li softwarový nástroj pro automatickou úpravu vzoru, která je k dispozici na disku CD. Pokud se při nastavování funkcí Clock a Clock Phase obraz monitoru začne deformovat, pokračujte v nastavování, dokud deformace opět nezmizí. Chcete-li obnovit nastavení výrobce, vyberte v nabídce Factory Reset (Obnovit nastavení výrobce) nabídky na obrazovce možnost Yes (Ano). 28 Kapitola 4 Používání monitoru CSWW

37 Identifikace stavu monitoru Při identifikaci následujících stavů monitoru se na obrazovce zobrazí zvláštní zprávy: Monitor Status (Stav monitoru) Pokud je monitor zapnutý nebo je změněn vstupní zdrojový signál, zobrazí se tato zpráva na pět sekund. Zpráva ukazuje, který vstup je aktuálně aktivním signálem, stav nastavení zdroje auto-switch (Zapnuto nebo Vypnuto), výchozí zdrojový signál, aktuální přednastavené rozlišení displeje a doporučené přednastavené rozlišení displeje. Input Signal Out of Range Change resolution setting to 1920 x Hz (Vstupní signál je mimo rozsah Změňte nastavení rozlišení na 1920 x Hz) Informuje o tom, že monitor nepodporuje vstupní signál, jelikož rozlišení nebo obnovovací frekvence jsou nastaveny na vyšší hodnoty, než jaké monitor podporuje. No Input Signal (Není vstupní signál) Monitor nepřijímá do svého vstupního konektoru videosignál z počítače. Ověřte, není-li počítač nebo zdroj vstupního signálu vypnutý nebo v úsporném režimu. Auto Adjustment is in Progress (Probíhá automatické nastavování) Funkce automatického nastavení je aktivní. Monitor Going to Sleep (Přepínání monitoru do úsporného režimu) Monitor přechází do úsporného režimu. Check Video Cable (Zkontrolujte videokabel) Tato zpráva oznamuje, že videokabel není správně připojen k počítači. OSD Lock (Uzamknutí nabídky OSD) Nabídku OSD lze zakázat nebo povolit, pokud stisknete a podržíte tlačítko Menu (Nabídka) na předním panelu po dobu 10 sekund. Je-li nabídka OSD zamknuta, zobrazí se na monitoru po dobu 10 sekund zpráva OSD Lock-Out. Chcete-li odemknout uzamknutou nabídku OSD, podržte po dobu 10 sekund stisknuté tlačítko Menu (Nabídka). Jestliže chcete uzamknout odemknutou nabídku OSD, opět podržte po dobu 10 sekund stisknuté tlačítko Menu (Nabídka). Power Button Lockout indikuje, že tlačítko napájení je uzamčeno. Pokud je tlačítko napájení uzamčeno, zobrazí se zpráva Power Button Lockout (Uzamčené tlačítko napájení). Pokud je tlačítko napájení uzamčeno, odemknete jej tak, že jej stisknete a podržíte stisknuté po dobu 10 sekund. Pokud je tlačítko napájení odemknuté, uzamknete jej tak, že jej stiskněte a podržíte stisknuté po dobu 10 sekund. Dynamic Contrast Ratio On (Zvýraznění kontrastního poměru zapnuto) Indikuje, že je zapnuto zvýraznění kontrastního poměru. Toto nastává, je-li zvýraznění kontrastního poměru zapnuto v obrazové nabídce OSD Image Control (Nastavení obrazu) nebo je-li v podnabídce Quick View (Rychlé zobrazení) obrazové nabídky OSD vybrán režim Movie (Sledování filmů). Dynamic Contrast Ratio Off (Zvýraznění kontrastního poměru Vypnuto) Indikuje, že je vypnuto zvýraznění kontrastního poměru. Toto nastává, je-li zvýraznění kontrastního poměru vypnuto v obrazové nabídce OSD Image Control (Nastavení obrazu) nebo je-li v podnabídce Quick View (Rychlé zobrazení) obrazové nabídky OSD změněn režim Movie (Sledování filmů) na jiný. CSWW Identifikace stavu monitoru 29

38 Settings Saved as Custom (Nastavení uložena jako vlastní) - Označuje, že v podnabídce Quick View bylo uloženo vlastní nastavení. Dojde k tomu pouze v případě, že je v nabídce zvolena přednastavená hodnota a poté je změněn jas, kontrast nebo barva. Speaker Self-Test In Progress (Probíhá autodiagnostika reproduktoru) Indikuje, že monitor testuje levý a pravý reproduktor. 30 Kapitola 4 Používání monitoru CSWW

39 Časovaný úsporný režim Časovaný úsporný režim je režim pro úsporu energie, v němž můžete nastavit čas zapnutí a vypnutí monitoru platný pro každý den. Prodlužuje také životnost podsvícení monitoru. Časovač úsporného režimu obsahuje 5 nastavení: Set Current Time (Nastavit aktuální čas) Set Sleep Time (Nastavit čas přechodu do úsporného režimu) Set On Time (Nastavit čas přechodu z úsporného režimu) Timer (Časovač): On/Off (Zapnuto/Vypnuto) Sleep Now (Přejít nyní do úsporného režimu) Postup při nastavení časovače: 1. Stisknutím tlačítka Menu (Nabídka) na předním panelu monitoru zobrazte OSD Menu (Nabídka OSD). 2. Přejděte na položku Management (Správa) tak, aby byla zvýrazněna. 3. Stisknutím tlačítka OK vyberte položku Management (Správa). 4. Vyberte položku Sleep Timer > Set Current Time (Časovač úsporného režimu > Nastavit aktuální čas). POZNÁMKA: Dříve než můžete nastavit čas pro možnosti Sleep Time (Čas úsporného režimu) nebo On Time (Čas aktivity), je nutné nastavit aktuální čas. Uvědomte si, že čas se zobrazuje ve 24 hodinovém formátu. Například 1:15 p.m. se zobrazí jako 13 hod 15 min. Přerušení dodávky proudu do monitoru způsobí nastavení časovače na 00:00. Pokud se tak stane, budete muset vynulovat režim spánku časovače. 5. Stisknutím tlačítka OK zobrazte režim úprav pro hodiny. 6. Nastavte požadovanou hodinu stisknutím tlačítka (Mínus) nebo + (Plus). 7. Opětovným mačkáním tlačítka OK zobrazte režim úprav pro minuty. 8. Nastavte minuty mačkáním tlačítka (Minus) nebo + (Plus). 9. Stisknutím tlačítka OK potvrďte zvolený čas. 10. Po nastavení aktuálního času je automaticky vybrána možnost pro nastavení času pro přechod do úsporného režimu Set Sleep Time (Nastavit čas úsporného režimu). Nastavte požadovaný čas přechodu do úsporného režimu Sleep Time (Čas úsporného režimu) opakováním výše popsaných kroků 6 až Nechcete-li nastavit hodnoty pro možnost Sleep Time (Čas úsporného režimu), stiskněte dvakrát tlačítko OK a poté výběrem možnosti Save and Return (Uložit a návrat) zavřete nabídku. 12. Po nastavení času pro možnost Sleep Time (Čas úsporného režimu) je automaticky vybrána možnost pro nastavení času pro přechod z úsporného režimu Set On Time (Čas aktivního režimu). Nastavte požadovaný čas přechodu z úsporného režimu On Time (Čas aktivního režimu) opakováním výše popsaných kroků 6 až 9. CSWW Časovaný úsporný režim 31

40 13. Nastavením možnosti Timer mode (Režim časovače) na hodnotu On (Zapnuto) aktivujte nastavení Sleep Timer (Časovač úsporného režimu). 14. Poté, co dokončíte nastavení, zavřete nabídku výběrem možnosti Save and Return (Uložit a návrat). Páté nastavení, Sleep Now (Uspat nyní), okamžitě vypne podsvícení monitoru a ponechá jej v úsporném režimu, dokud nenastane čas aktivace podle nastavení On Time (Čas aktivity) nebo dokud nestisknete tlačítko na monitoru. 32 Kapitola 4 Používání monitoru CSWW

41 Podpora profilu srgb Tento monitor podporuje profil srgb pro správu barev, kterou adaptuje na standardy barev používané v oboru zpracování obrazu. Chcete-li využít podporu srgb, je nutné změnit barevnou teplotu monitoru na Standardní a nainstalovat soubor barevného profilu srgb (soubor ICM). POZNÁMKA: Přednastavená barevná teplota srgb vylepší věrnost barev obrázků s profilem srgb na monitoru počítače, přesto však může docházet k určitým odchylkám barev. Postup při změně barevné teploty 1. Stisknutím tlačítka Menu (Nabídka) na předním panelu monitoru zobrazte Main Menu (Hlavní nabídku) OSD. 2. Vyberte možnost Color (Barva). 3. Vyberte srgb. 4. Výběrem možnosti Save and Return (Uložit a návrat) zavřete nabídku. Instalace souboru.icm srgb pro systémy Microsoft Windows 2000 a Windows XP POZNÁMKA: Abyste mohli dokončit následující postup, je nutné, abyste byli přihlášeni jako správce nebo jako člen skupiny Administrators. Pokud je počítač připojen do sítě, může vám v dokončení tohoto postupu zabránit nastavení síťových zásad zabezpečení. Soubor.ICM srgb nepodporují operační systémy Windows 95 a Windows NT. 1. V Ovládacích panelech poklepejte na ikonu Zobrazení. 2. V okně Zobrazení vlastnosti přejděte na kartu Nastavení a potom klepněte na tlačítko Upřesnit. 3. Na kartě Správa barev otevřete klepnutím na tlačítko Přidat dialogové okno Přidat přidružení profilu. 4. Vyberte soubor srgb Color Space Profile.icm a potom klepněte na tlačítko Přidat. 5. Chcete-li aktivovat k monitoru barevný profil, je nutné jej nastavit jako výchozí profil monitoru. Vyberte položku srgb Color Space Profile a klepněte na tlačítko Nastavit jako výchozí. 6. Klepněte na tlačítko Použít nebo OK. Instalace souboru srgb.icm pro Microsoft Windows Vista 1. V Ovládacích panelech klepněte na ikonu Zobrazení a osobní nastavení. 2. Klepněte na možnost Osobní nastavení. 3. Klepněte na tlačítko Nastavení zobrazení. 4. Klepněte na tlačítko Pokročilá nastavení. 5. Klepněte na kartu Nastavení barev a potom klepněte na tlačítko Nastavení barev. 6. Klepněte na kartu Rozšířené, poté klepněte na tlačítko Změnit výchozí hodnoty. 7. Na kartě Zařízení klepněte na tlačítko Přidat. CSWW Podpora profilu srgb 33

42 8. Vyberte soubor srgb Color Space Profile.icm a potom klepněte na tlačítko OK. 9. Chcete-li aktivovat k monitoru barevný profil, je nutné jej nastavit jako výchozí profil monitoru. Vyberte položku srgb Color Space Profile a klepněte na tlačítko Nastavit jako výchozí. Instalace souboru srgb ICM pro Microsoft Windows 7 1. V Ovládacích panelech klepněte na ikonu Zobrazení a osobní nastavení. 2. Klepněte na tlačítko Displej. 3. Klepněte na Změnit nastavení obrazovky. 4. Klepněte na Upřesnit nastavení. 5. Klepněte na kartu Nastavení barev a potom klepněte na tlačítko Nastavení barev. 6. Klepněte na kartu Rozšířené, poté klepněte na tlačítko Změnit výchozí hodnoty. 7. Na kartě Zařízení klepněte na tlačítko Přidat. 8. Vyberte soubor srgb Color Space Profile.icm a potom klepněte na tlačítko OK. 9. Chcete-li aktivovat k monitoru barevný profil, je nutné jej nastavit jako výchozí profil monitoru. Vyberte položku srgb Color Space Profile a klepněte na tlačítko Nastavit jako výchozí. 34 Kapitola 4 Používání monitoru CSWW
