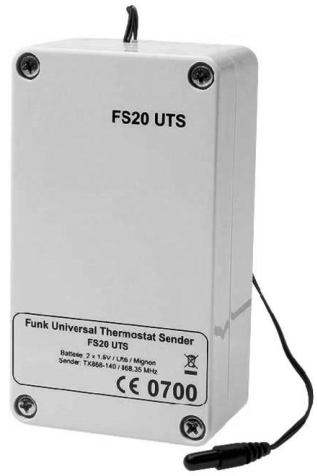

Bezdrátový 2-kanálový termostat FS20 UTS. Obj. č.:

Transkript

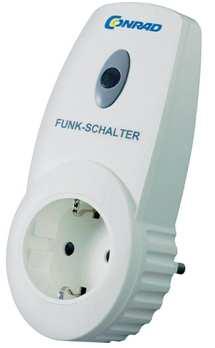

1 Bezdrátový 2-kanálový termostat FS20 UTS Obj. č.: Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup tohoto bezdrátového dvoukanálového termostatu, který měří teplotu (vzduchu, vody, krytů radiátorů topení atd.) na místě instalace čidla měření teploty a přenáší poté informace o změřené teplotě bezdrátově v rádiovém pásmu 868 MHz do dálkově ovládaných přístrojů (domácích spotřebičů) systému FS20, například do domácí centrály FHZ1000 (obj. č.: ) či do domácí počítačové centrály FHZ 1300 PC (obj. č.: ) nebo do dálkově ovládané síťové zásuvky FS20 ST- 4 (obj. č.: ) atd. Tyto komponenty systému FS20 mohou poté například zapínat a vypínat topení (elektrické radiátory, ventilátory) podle změřené teploty vzduchu v kontrolované místnosti tímto termostatem nebo zapínat a vypínat zařízení na ohřev vody podle změřené teploty vody. Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i normám (směrnici o elektromagnetické slučitelnosti). U tohoto výrobku byla doložena shoda s příslušnými normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce Conrad Eletronic, Klaus-Conrad-Straße 1, D Hirschau. Abyste tento výrobek uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali jakož i v tomto návodu uvedené bezpečností předpisy. Před uvedením přístroje do provozu si prosím přečtěte celý tento návod k obsluze. Příslušná doplňková a kompatibilní zařízení systému FS20 (bezdrátově ovládané síťové zásuvky, domácí centrály, dálkové ovladače, regulátory topení, termostaty, vypínače, stmívače atd.) naleznete na internetu. Pro Vaši informaci uvádíme v kapitole 2. Krátký přehled komponentů (modulů) systému FS20 přehled některých těchto zařízení systému FS20. Obsah Strana 1. Úvod Krátký přehled některých komponentů (modulů) systému FS Bezpečnostní předpisy...7 Manipulace s bateriemi Krátký popis základních funkcí termostatu Základní funkce termostatu Dílenské (základní, standardní) nastavení termostatu Součásti termostatu Montáž termostatu, vložení (výměna) baterií Nalezení vhodného místa k provedení montáže termostatu Nástěnná montáže termostatu Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz Vložení baterií do termostatu (výměna baterií) Uvedení termostatu do provozu Základní popis synchronizace termostatu s ostatními komponenty systému FS Domácí kód (Hauscode) a adresy systému FS Kódy a adresování bezdrátového systému spínání FS Příklad přiřazení adres Naprogramování termostatu a jeho obsluha Začlenění termostatu do systému adres FS Naprogramování domácího kódu Zadání adres kanálů termostatu Zadání mezních hodnot teploty a způsobu spínání Zadání intervalů vysílání spínacích (ovládacích) povelů Zadání doby trvání zapnutí termostatem ovládaných komponentů systému FS Naprogramování vysílacího (spínacího) povelu Dokončení naprogramování termostatu Ruční spínání komponentů systému FS Zpětné nastavení termostatu na standardní (dílenské) parametry Naprogramování spínacích časů (funkce časovače neboli timeru ) Příklad naprogramování timeru u zásuvky FS20 ST- 4 (obj. č: ) Použití zásuvky s funkcí časovače (spínacích hodin) Předčasné vypnutí funkce časovače (spínacích hodin) Zrušení funkce časovače (spínacích hodin) Dočasné zrušení a opětovné obnovení funkce časovače (spínacích hodin) Funkce šetření do termostatu vložených baterií Údržba a čištění termostatu Technické parametry termostatu

2 2. Krátký přehled některých komponentů (modulů) systému FS20 Domácí bezdrátová (rádiová) centrála FHZ1000, (obj. č.: ) Bezdrátová domácí centrála FHZ1000 představuje centrální jednotku ovládání (řízení) topení v domě či v bytě. Tato centrála ovládá jednotlivé pokojové regulátory (například regulátory topení neboli termostaty FHT8B ), jednotlivé servopohony ventilů topení (např. FHT8V ), jakož i ostatní komponenty se spínacími funkcemi bezdrátově ovládaného systému FS20. Domácí bezdrátová (rádiová) počítačová centrála FHZ 1300 PC, (obj. č.: ) Tuto domácí počítačovou centrálu neboli interface FHZ 1300 PC připojíte k PC nebo k notebooku pomocí USB kabelu na volný USB-port počítače (notebooku), který rovněž zajistí její napájení. Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Software domácího serveru Vám umožní provedení individuálního nastavení ovládání domácích spotřebičů a jiných zařízení pomocí přehledného grafického menu na obrazovce (monitoru) počítače. Po provedení naprogramování se nebudete muset dále starat o topení, o osvětlení různých místností, budete moci stahovat a vytahovat v určitou dobu rolety (markýzy), zapínat a vypínat ventilátory (klimatizaci), měřit teplotu, vlhkost vzduchu atd. Tato domácí centrála má stejné vlastnosti jako centrála FHZ 1300 WLAN (obj. č ), pouze nepoužívá bezdrátovou síť WLAN. Domácí bezdrátová (rádiová) počítačová centrála FHZ 1300 WLAN, (obj. č.: ) Tento výrobek slouží k automatickému ovládání komponentů systému bezdrátového ovládání a spínání FS20 (například různé spínače osvětlení), HMS 100 (například bezdrátově ovládaný volič telefonních čísel) a FHT (pokojové regulátory topení a servopohony ventilů topení). Pomocí tohoto přístroje (této domácí centrály) si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Abyste mohli tuto domácí počítačovou centrálu neboli interface FHZ 1300 WLAN používat ve spojení s osobním počítačem (PC) nebo s notebookem (tyto musejí být vybaveny kartou bezdrátové sítě WLAN), musíte si ještě k této domácí počítačové centrále zakoupit u firmy Conrad modul bezdrátové sítě WLAN, který zapojíte do portu (slotu) čtečky paměťových karet typu CF na této centrále. Tento modul (tato karta) má objednací číslo Pokojový regulátor topení (termostat) FHT8b ( FHT 80B ) (obj. č.: nebo ) Regulátor FHT8b (obousměrný bezdrátový pokojový termostat), který lze nainstalovat do jednotlivých vytápěných místností, lze bezdrátově spojit s centrálou FHZ1000 a se servopohonem ventilu topení (radiátoru), například s ventilem FHT8V. Regulátor FHT8b měří pokojovou teplotu (teplotu vytápěné místnosti) a porovnává ji s časovým programem nastavení teploty (na centrále) nebo s ručně nastavenou teplotou (na ventilu topení). Tento termostat vysílá signály o naměřené teplotě do přístroje FHT 8W (řízení spotřeby tepelné energie). Servopohon ventilu topení (radiátorů) FHT8V (obj. č.: nebo ) Regulátor ventilu topení (radiátorů) FHT8V nahrazuje obvyklý ventil topení s termostatem. Při montáži této regulační jednotky nemusíte provést vypuštění vody ani odvzdušnění systému topení. Zařízení na automatické ovládání rolet (markýz) FS20 RSU, (obj. č.: ) Tento výrobek, jehož ovládací funkce lze naprogramovat, slouží k automatickému nebo k ručnímu ovládání (stahování a vytahování) rolet, markýz nebo žaluzií s elektrickým pohonem (motorem). Bezdrátové ovládaní markýz a rolet FS20 MS, (obj. č.: ) Komfortní zařízení na stahování a vytahování elektricky ovládaných markýz a rolet (žaluzií). Bezdrátové ovládaní markýz (rolet) FS20 AMS, (obj. č: ) Tento výrobek slouží k automatickému ovládání markýz (případně rolet nebo žaluzií) s elektrickým pohonem v závislosti na počasí (déšť, působení větru, intenzita slunečního záření). Bezdrátově ovládané spínací hodiny FS20 ZE, (obj. č.: ) Časové ovládání až 4 rádiově (bezdrátově) spínaných zařízení systému FS20 nebo pomocí generátoru náhodných funkcí simulace přítomnosti v domě či v bytě. Termostat FS20 STR, (obj. č.: ) Tento termostat vyšle bezdrátově (rádiovým signálem) při překročení nastavené teploty (nebo při jejím nedosažení) ovládací povely, například ke stažení (zasunutí) nebo k vytažení (vysunutí) markýzy nebo žaluzie. Bezdrátově ovládaný zásuvkový stmívač FS20 DI, (obj. č.: ) Zásuvka se síťovou zástrčkou se zabudovaným stmívačem pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI20, (obj. č.: ) Vestavný stmívač pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI22, (obj. č.: ) Vestavný stmívač určený výlučně pro elektronické transformátory halogenových žárovek. Bezdrátový detektor deště FS20 SR, (obj. č.: ) Tento dvoukanálový bezdrátový detektor deště slouží k dálkovému rádiovému ovládání a řízení různých komponentů (přijímačů) systému bezdrátového spínání FS20. Bezdrátový detektor kouře RM Uni-S, (obj. č.: ) Tento detektor kouře vyšle v případě poplachu signály do dalších detektorů kouře, které budou mezi sebou propojeny kabely. Kromě toho vyšle tento detektor kouře v případě poplachu signál domácí centrále. Toto Vám zajistí včasné varování před nebezpečím vzniku požáru nezávisle na tom, do jaké místnosti provedete montáž tohoto detektoru (nebo těchto detektorů) kouře. V případě potřeby lze tento detektor přepnout i do režimu nouzového osvětlení. Bezdrátový detektor pohybů FS20 PIRI, (obj. č.: ) Tento dvoukanálový bezdrátový infračervený detektor pohybů (PIR) slouží k dálkovému rádiovému ovládání a řízení různých komponentů systému bezdrátového spínání FS20. Bezdrátově ovládaná síťová zásuvka FS20 ST- 4, (obj. č.: ) Bezdrátové zapínání a vypínání domácích elektrických spotřebičů (zapojených do této zásuvky) až do příkonu 3680 VA. Tuto zásuvku lze bezdrátově (rádiově) ovládat signály všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS

3 Bezdrátově ovládaný nástěnný spínač FS20 AS1, (obj. č.: ) Jedná se jednokanálový nástěnný spínač, který je odolný vůči povětrnostním vlivům (vlhkosti). Tento spínač lze bezdrátově (rádiově) ovládat signály až na vzdálenost 100 m všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Tento spínač je vybaven reléovým přepínacím kontaktem, který dokáže zapínat a vypínat elektrické spotřebiče, které vyžadují ke svému napájení střídavé napětí 230 V / 50 Hz (max. 16 A), například motor okružního čerpadla, jakož i elektrické spotřebiče, které jsou odděleny od síťového napájení, například spotřebiče vyžadující ke svému napájení napětí 12 V (osvětlovací tělesa s halogenovými žárovkami atd.). Tento spínač je dále vybaven časovými spínacími hodinami s funkcí automatického vypínání elektrických spotřebičů po určitém nastaveném čase (1 sekunda až 4,5 hodiny). Bezdrátově ovládané nástěnné spínače FS20 SA a FS20 AS4, (obj. č.: a ) Pomocí těchto spínačů (dálkových ovladačů), které jsou odolné vůči povětrnostním vlivům, můžete nezávisle na sobě spínat 2 nebo 4 elektrické spotřebiče s příkonem až 3680 VA. Nástěnný bezdrátový dálkový ovladač (vypínač) FS20 S4A, (obj. č.: ) Tento 2- nebo 4-kanálový dálkový ovladač (bezdrátový nástěnný vysílač) slouží k dálkovému rádiovému ovládání a řízení komponentů (jednotek) systému bezdrátového spínání FS20. Dálkové bezdrátové ovladače FS20 S8 a FS20 S20 (obj. č.: a ) Ruční vysílače (dálkové ovladače) s 8 nebo 20 ovládacími tlačítky pro různé funkce ovládání dovolují nezávisle na centrále cílené zapínání a vypínání (nebo stmívání) až 4 nebo 10 rádiově ovládaných zařízení systému bezdrátového spínání FS20. Dálkový bezdrátový ovladač FS20 S4, (obj. č.: ) Dálkový ovladač jako přívěsek na klíče se 4 ovládacími tlačítky. Vhodný pro stmívací a spínací funkce ovládání komponentů systému bezdrátového spínání FS20. Telefonní ovladač komponentů systému FS20 FS20 TS, (obj. č.: ) Pomocí tohoto telefonního ovladače lze dálkově ovládat komponenty systému FS20 (dálkově ovládané zásuvky). Toto zařízení lze připojit k běžné analogové telefonní účastnické přípojce (případně též k přípojce ISDN s analogovým výstupem). Poté stačí vytočit určité tajné telefonní číslo na normálním telefonním přístroji nebo na mobilním telefonu a následně zadat požadovanou kombinaci ovládacích povelů (maker), které příjme například domácí centrála FHZ1000 nebo domácí počítačová centrála (interface) FHZ 1300 PC, která zařídí vše potřebné (zapne nebo vypne v domě elektrické spotřebiče napojené na bezdrátový systém ovládání FS20 ). Přístroj řídící spotřebu tepelné energie FHT 8W, (obj. č.: ) Toto zařízení s reléovým výstupem vyhodnotí údaje vyslané bezdrátově (rádiově) z pokojových regulátorů topení (termostatů) do servopohonů ventilů radiátorů až v deseti místnostech a podle těchto údajů dokáže přesně a úsporně řídit skutečnou potřebu tepla v jednotlivých místnostech v domě nebo v bytě (spotřebu elektrické energie). Okenní (dveřní) kontakt, (obj. č.: ) Toto zařízení monitoruje otevření okna nebo dveří (například při provádění větrání) a informaci o otevřeném nebo zavřeném okně či o otevřených nebo zavřených dveřích vyšle bezdrátově do regulátoru topení (termostatu) FHT80B. Tento termostat vyšle poté příslušný příkaz do servopohonu ovládání ventilu radiátoru topení FHT8V, který poté otevře ventil radiátoru topení podle nastavené teploty na termostatu k provádění větrání, čímž provede příslušné snížení teploty vzduchu v místnosti, ve které jste otevřeli okno nebo dveře. Po uzavření okna nebo dveří se teplota vzduchu v místnosti opět automaticky zvýší na zadanou hodnotu, kterou jste nastavili (naprogramovali) na termostatu FHT80B. Bezdrátové ovládání okružního čerpadla FS20 ZPS, (obj. č.: ) Toto zařízení na ovládání okružního čerpadla je vybaveno dvěma čidly, která měří a kontrolují teplotu vody přiváděné ze zásobníku teplé vody do potrubí a teplotu vody zpětně přiváděné do zásobníku teplé vody. Po porovnání těchto dvou teplot vyšle toto zařízení příslušný signál do jednokanálového bezdrátově ovládaného nástěnného spínače FS20 AS1, (obj. č.: ), který poté zapne nebo vypne motor okružního čerpadla. Tímto zařízením FS20 ZPS můžete také ovládat čtyřkanálový nástěnný spínač FS20 AS4, (obj. č.: ). Tento spínač má podobné vlastnosti jako spínač FS20 AS1. Dále lze tímto zařízením ovládat zásuvku FS20 ST- 4 (obj. č.: ), do které můžete rovněž zapojit zástrčku kabelu okružního čerpadla. Bezdrátový regenerativní zesilovač FS20 RPT, (obj. č.: ) Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah rádiového přenosu signálů mezi komponenty spínacího systému FS20. Důležité upozornění: U některých z výše uvedených komponentů mohlo dojít k přečíslování objednacích čísel. Některé komponenty nemusejí být na skladě nebo nejsou dále vyráběny. Některé komponenty dodáváme rovněž jako kompletní sady několika přístrojů pod zvláštními objednacími čísly. Bezdrátově ovládaný volič telefonních čísel HMS/FHZ Telefonický hlásič alarmů, (obj. č.: ) Tento analogový volič telefonních čísel vytočí po zaslání signálu z domácí rádiové centrály FHZ1000 nebo z počítačové centrály (interface) FHZ 1300 PC až 3 předem naprogramovaná různá telefonní čísla (až s 22 číslicemi), aby Vás (nebo Vaše sousedy, přátele, známé, příbuzné) v případě nějaké závady informoval telefonicky (i na mobilním telefonu) v době Vaší nepřítomnosti o důvodu spuštění poplachu. Bezdrátový vlhkoměr (hygrostat) FS20 HGS, (obj. č.: ) Na tomto vlhkoměru s teploměrem můžete nastavit mezní hodnoty relativní vlhkosti vzduchu, při jejichž překročení nebo nedosažení dojde ke spuštění dalších bezdrátově ovládaných přístrojů systému FS20, které zajistí příjemné prostředí v prostoru hlídaném tímto vlhkoměrem. Tento bezdrátový systém ovládání dokáže například zapnout ventilátory, sušičky vzduchu atd. Tímto způsobem můžete ohlídat sklepy, skladovací prostory, prádelny, sušárny prádla, garáže atd., ve kterých by se mohly rozmnožovat nebezpečné plísně. 5 6

4 3. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem a s ostatními komponenty systému FS20 nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. V těchto případech zanikají jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. Nepoužívejte tento výrobek (jakož i další zařízení systému FS20 ) v nemocnicích a ve zdravotnických zařízeních. I když tyto výrobky vyzařují pouze relativně slabé rádiové signály, mohly by tato zařízení způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny ve vnitřním zapojení přístroje! Přístroje, které jsou napájeny síťovým napětím a ostatní komponenty systému FS20, nepatří do rukou malých dětí. Buďte zvláště opatrní při používání přístroje za přítomnosti malých dětí. Nenechávejte volně ležet obalový materiál. Fólie z umělé hmoty, polystyrén atd. se mohou stát v dětských rukách nebezpečnou hračkou. Práce se součástmi systému, které zůstávají pod napětím, mohou provádět pouze odborníci (kvalifikovaní elektrikáři). Pokud nemáte příslušná oprávnění, pak požádejte kvalifikovaného elektrikáře, aby Vám pomohl se zapojením přístrojů (komponentů systému FS20 a ostatních domácích elektrických spotřebičů) a s jejich uvedením do provozu. Čidlo (senzor) měření teploty můžete ponořit i do vody a měřit jím její teplotu, například v bazénech, v zahradních rybníčcích nebo v jezírkách. Toto čidlo nesmíte ale v žádném případě používat k měření teploty agresivních (žíravých) roztoků kyselin a louhů. Nezatěžujte tento termostat silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí přístroje na tvrdou podlahu by mohlo způsobit jeho poškození. Správnou funkci přístrojů (komponentů systému FS20 ) mohou ovlivnit elektromagnetická a magnetická pole v blízkosti elektrických přístrojů (motorů), reproduktorů, transformátorů atd. Nezapojte do dálkově ovládaných síťových zásuvek systému FS20 žádné elektrické spotřebiče, které by mohly (pokud nebudou pod dozorem) způsobit požár nebo jiné škody (například žehličky). Manipulace s bateriemi Baterie a akumulátory nepatří do rukou malých dětí. Při vkládání baterií do zařízení dejte pozor na jejich správnou polaritu. Při delším nepoužívání zařízení (např. při jeho skladování) z něho vyndejte baterie. Baterie by mohly vytéci a způsobit poškození termostatu. Vyteklé nebo poškozené baterie (akumulátory) mohou pří styku s pokožkou způsobit její poleptání, v tomto případě použijte vhodné ochranné rukavice. Normální baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny. V těchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem, nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí. K těmto účelům (k likvidaci vybitých baterií) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Šetřete životní prostředí! Přispějte k jeho ochraně! 4. Krátký popis základních funkcí termostatu 4.1 Základní funkce termostatu Napájení přístroje: 2 baterie 1,5 V velikosti AA (tužkové baterie). Měření teploty pomocí čidla, které je pevně připojeno kabelem k přístroji. Bezdrátové vysílání spínacích (ovládacích) povelů v rádiovém pásmu 868 MHz do ostatních komponentů systému FS20 podle naprogramovaných parametrů. Dosah rádiového přenosu signálů: cca 100 m (ve volném prostoru). Začlenění termostatu do systému kódů a adres dálkového ovládání FS20. Dva spínací kanály s odděleným naprogramováním spínání: Zadání mezních hodnot teplot s funkcí zapínání a vypínání topení (zapínání chlazení). Možnost nastavení doby trvání zapnutí s termostatem spárovaných přístrojů (přijímačů) systému FS20 v rozsahu od 0,25 sekundy až do 4,25 hodiny (například elektrických spotřebičů zapojených do dálkově ovládané síťové zásuvky [obj. č.: ]). Možnost naprogramování intervalů vysílání ovládacích povelů. Možnost nastavení automatického vypínání elektrických spotřebičů po určitém nastaveném čase po jejich zapnutí v rozsahu od 1 sekundy až do 4,5 hodiny (například elektrických spotřebičů zapojených do dálkově ovládané síťové zásuvky). Funkce ručního zapínání a vypínání elektrických spotřebičů ovládacími tlačítky na termostatu nezávisle na ostatních komponentech systému FS20 (například elektrických spotřebičů zapojených do dálkově ovládané síťové zásuvky [obj. č.: ]). 4.2 Dílenské (základní, standardní) nastavení termostatu Po zakoupení termostatu jej můžete použít bez dalšího naprogramování a následujícími funkcemi: Při poklesu teploty o 5 C vyšlou oba kanály tohoto t ermostatu spínací povel do ostatních komponentů systému FS20. Aktivace s termostatem spárovaného (synchronizovaného) komponentu systému FS20 (přijímače), například zapnutí elektrického spotřebiče (topení) zapojeného do dálkově ovládané síťové zásuvky po změření nižší teploty o 5 C nižší než zadané mezní hod noty teploty po dobu 256 sekund (po uplynutí této doby dojde k deaktivaci tohoto komponentu, například k vypnutí elektrického spotřebiče zapojeného do dálkově ovládané síťové zásuvky). Standardně nastavený vysílací (spínací) povel 34 : Zapnutí elektrického spotřebiče (původní nastavená mezní hodnota teploty) po nastavený čas doby trvání zapnutí přijímače (spotřebiče) a po uplynutí tohoto času vyslání povelu k vypnutí přijímače (spotřebiče). Bude-li během této aktivace příslušného komponentu systému FS20 naměřená teplota termostatem stále nižší o 5 C (než zadaná mezní ho dnota teploty), vyšle termostat po uplynutí každých 120 sekund nový povel k aktivaci příslušného komponentu systému FS20 (například k zapnutí elektrického spotřebiče zapojeného do dálkově ovládané síťové zásuvky). Náhodný domácí kód. Viz kapitola 9.2 Naprogramování domácího kódu. Adresy kanálů: Kanál č. 1: 1111 (tlačítka TA1 a TA2 ) Kanál č. 2: 1112 (tlačítka TA3 a TA4 ) Viz kapitola 9.3 Zadání adres kanálů termostatu. 7 8

5 5. Součásti termostatu 6. Montáž termostatu, vložení (výměna) baterií Před montáží přístroje a jeho uvedením do provozu si přečtete bezpečnostní předpisy a všechny montážní pokyny, které jsou uvedeny v tomto návodu k obsluze. Práce se součástmi systému, které zůstávají pod síťovým napětím, mohou provádět pouze odborníci (kvalifikovaní elektrikáři). Pokud nemáte příslušná oprávnění, pak požádejte zkušeného elektrikáře, aby Vám pomohl se zapojením přístroje a s jeho uvedením do provozu. Neodborně provedené práce na rozvodech síťového napětí mohou způsobit vážné úrazy elektrickým proudem. Kromě jiného byste tímto mohli ohrozit nejen sami sebe, ale i další osoby. Čidlo (senzor) měření teploty tohoto termostatu, který (který) měří teplotu vzduchu nebo radiátorů topení či jiných objektů v rozsahu od 39 C až do + 79 C, můžete ponořit také do vody a měřit jím její teplotu (například v bazénech, v zahradních rybníčcích nebo jezírkách). Toto čidlo nesmíte ale v žádném případě používat k měření teplot agresivních (žíravých) roztoků kyselin a louhů. A B C D E F Senzor (čidlo) měření teploty s kabelem, který je pevně připojen k přístroji. Prostor k vložení dvou baterií 1,5 V velikosti AA. Čtyři tlačítka TA1, TA2, TA3 a TA4 k provedení naprogramování termostatu jakož i k ruční aktivaci a deaktivaci s termostatem spárovaného komponentu systému FS20 (například k ručnímu zapínání a vypínání do dálkově ovládané síťové zásuvky zapojeného elektrického spotřebiče). Tato čtyři ovládací tlačítka jsou v tomto návodu k obsluze dále označována pouze číslicemi 1, 2, 3 a 4. Kontrolka (svítivá dioda) D1 : Signalizace měření teploty a další funkce při provádění naprogramování termostatu. Kontrolka (svítivá dioda) D2 : Tato kontrolka slouží ke kontrole naprogramování termostatu. Tato kontrolka v režimu naprogramování termostatu bliká tak dlouho, dokud nedojde k uložení zadané hodnoty (zadaného parametru) do vnitřní paměti termostatu. Dále signalizuje tato kontrolka v normálním provozním režimu vysílaní ovládacích povelů (signálů) do ostatních komponentů systému FS20. Otvory k připevnění termostatu na stěnu. 6.1 Nalezení vhodného místa k provedení montáže termostatu Vhodné místo montáže by mělo splňovat následující předpoklady a podmínky: 1. Regulace teploty vzduchu v místnostech: Centrální umístění v místnosti, ve které má probíhat regulace teploty vzduchu nebo ve které budete tento přístroj ovládat (ručně zapínat a vypínat topení). Dobrý přístup pro pohodlnou obsluhu (místo montáže termostatu by se mělo nacházet ve výši očí). 2. Kontroly teplot na jiných místech: Zvolte takové místo k připevnění termostatu, od kterého dosáhne čidlo měření teploty s kabelem k místu měření teploty. Dejte přitom pozor na to, abyste tento kabel nepoškodili o ostré hrany, aby nemohlo dojít k jeho zmáčknutí (například těžkými kusy nábytku) a aby o tento kabel namohly zakopnout přítomné osoby. 3. Venkovní umístění termostatu: Tento termostat je vybaven krytem, který je utěsněn pryžovým těsněním. Pokud toto těsnění nepoškodíte, můžete provést montáž tohoto termostatu i ve venkovním prostředí (nejlépe pod vhodným přístřeškem). V tomto případě utěsněte kabelovou průchodku kabelu se senzorem měření teploty vhodným vodotěsným lepidlem (silikonové nebo termoaktivní lepidlo). Nevystavujte tento termostat přímému slunečnímu záření (toto se týká hlavně čidla měření teploty). 6.2 Nástěnná montáže termostatu K nástěnné montáži termostatu použijte dva otvory na spodní straně v pouzdru termostatu. Odšroubujte v tomto případě horní kryt přístroje vhodným křížovým šroubovákem (jedná se o čtyři šroubky) viz kapitola 6.4 Vložení baterií do termostatu (výměna baterií). Po přišroubování otevřeného termostatu vhodnými šroubky (vruty) ke stěně dejte pozor na to, abyste při uzavírání krytu termostatu nepoškodili jeho pryžové těsnění. Kabel s čidlem měření musí při nástěnné montáži termostatu směřovat dolů (k podlaze, k zemi). Montáž termostatu neprovádějte na velké kovové předměty (plochy). Od těchto předmětů (kovových ploch) zachovejte co největší vzdálenost. Tyto kovové předměty by mohly značně snížit dosah radiového přenosu signálů. Místo montáže přístroje nevystavujte přílišným otřesům, vysokým teplotám v blízkosti televizorů, osvětlovacích těles, chladniček atd. Doporučujeme Vám před konečnou montáží termostatu provést jeho otestování. Zkontrolujte dosah a nerušený příjem bezdrátově vyslaných ovládacích povelů z termostatu do ostatních použitých komponentů systému FS

6 6.3 Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz Vysílací výkon tohoto zařízení je nižší než 10 mw a zdaleka nedosahuje takového výkonu, jaký mají mobilní telefony (u nich je vysílací výkon až 200 x větší). Nepříznivé ovlivňování citlivých osob takzvaným elektrosmogem a zvířat nelze tedy očekávat. Bezdrátový systém spínání FS20, centrála, tento termostat, pokojové regulátory teploty (termostaty), servopohony ovládání ventilů radiátorů, dálkově ovládané síťové zásuvky jakož i další komponenty systému FS20 používají k přenosu signálů rádiové pásmo 868 MHz, které je využíváno i jinými účastníky. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu a snížit tak i jeho dosah. Uváděný dosah až 100 m (300 m) mezi jednotlivými komponenty systému FS20 platí pro volný prostor. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. Další možné příčiny snížení dosahu rádiového přenosu signálů Vliv vysokofrekvenčních polí všeho druhu. Zástavba všeho druhu a vegetace (stromy). Vodivé kovové díly, které se nacházejí v blízkosti přístrojů nebo v linii rádiového spojení (například topná tělesa, kovové izolace oken, železobetonové konstrukce atd.). Ovlivnění vyzařovací charakteristiky antén blízkostí elektricky vodivých ploch nebo předmětů (to se týká i lidských těl a vzdálenosti od země). Interferenční (širokopásmová) rušení v městské zástavbě, která snižují odstup signálu od šumu. Přístroje v tomto šumu nerozeznají příslušné signály. Vyzařování nesprávně odrušených přístrojů, například otevřené osobní počítače atd. 6.4 Vložení baterií do termostatu (výměna baterií) Odšroubujte horní kryt přístroje vhodným křížovým šroubovákem (jedná se o čtyři šroubky). Horní kryt termostatu může být částečně přilepen pryžovým těsněním k pouzdru termostatu. V tomto případě nadzvedněte (odlepte) tento kryt od pouzdra termostatu opatrně malým plochým šroubovákem. Vložte do otevřeného pouzdra termostatu dvě baterie s jmenovitým napětím 1,5 V velikosti AA (jedná se o takzvané tužkové baterie). Dejte při vkládání těchto baterií do přístroje pozor na správnou polaritu jejich kontaktů plus (+) a minus ( ). Neuzavírejte zatím horní kryt termostatu (ponechte termostat otevřený), protože budete muset provést ještě jeho naprogramování (pokud nepoužijete jeho standardní nastavení). Nepoužívejte k napájení termostatu akumulátory (NiCd nebo NiMH). Akumulátory mají nižší napětí (1,2 V) než baterie (1,5 V), trpí samovybíjením a museli byste je často nabíjet. Kromě toho jsou akumulátory choulostivější na nižší teploty (budete-li používat tento termostat ve venkovním prostředí), což znamená snížení dosahu přenosu rádiových signálů (ovládacích povelů) do ostatních komponentů systému FS20. Z tohoto důvodu používejte k napájení termostatu pouze kvalitní alkalické baterie předepsaných typů (velikostí). 7. Uvedení termostatu do provozu Tento termostat je okamžitě použitelný bez dalšího naprogramování ve spojení s komponenty (přístroji) systému FS20, které splňují parametry, které jsou uvedeny v kapitole 4.2 Dílenské (základní, standardní) nastavení termostatu. Toto základní nastavení znamená náhodně zvolený domácí kód po zapnutí těchto komponentů jakož i přiřazenou adresní skupinu 11 těmto komponentům. Pokud budete chtít provést vlastní nastavení (naprogramování) termostatu, postupujte dále podle následujících kapitol tohoto návodu k obsluze viz též odstavec 7.2 Domácí kód (Hauscode) a adresy systému FS Základní popis synchronizace termostatu s ostatními komponenty systému FS20 Přepněte komponent systému FS20 do režimu provedení synchronizace (do režimu jeho naprogramování, zadání adres) podle příslušného návodu k obsluze. Stiskněte na termostatu tlačítko 2 nebo 4 (použití 1. nebo 2. kanálu). Jakmile přestane na slaďovaném komponentu (přijímači) svítit jeho kontrolka, je tento komponent připraven k použití (k ovládání tímto termostatem). Nyní otestujte aktivaci a deaktivaci tohoto komponentu následujícím způsobem: Stiskněte na termostatu krátce tlačítko 1 nebo 2 (použití 1. kanálu). Po této akci musí dojít k deaktivaci nebo k aktivaci (k vypnutí nebo k zapnutí) tohoto komponentu (přijímače). Stiskněte na termostatu krátce tlačítko 3 nebo 4 (použití 2. kanálu). Po této akci musí dojít k deaktivaci nebo k aktivaci (k vypnutí nebo k zapnutí) tohoto komponentu (přijímače). Příklad provedení synchronizace termostatu se zásuvkou FS20 ST- 4 (obj. č.: ): Stiskněte na této bezdrátově ovládané síťové zásuvce její ovládací tlačítko a podržte toto tlačítko stisknuté delší dobu než 5 sekund (tato zásuvka musí být zapojena do síťové zásuvky 230 V / 50 Hz). Po této akci začne na přední straně této zásuvky blikat její kontrolka (LED). Tím jste přepnuli zásuvku do režimu jejího naprogramování. Alternativně můžete přepnout tuto zásuvku do režimu jejího naprogramování stisknutím jejího ovládacího tlačítka, které podržíte stisknuté a jejím zapojením do síťové zásuvky. Poté stiskněte na termostatu krátce tlačítko 2, pokud bude zásuvka nastavena na 1. kanál nebo tlačítko 4, pokud bude zásuvka nastavena na 2. kanál. Tím spustíte bezdrátový přenos bezpečnostního kódu (domácího kódu a adresy) z termostatu do zásuvky. Vyslání tohoto kódu (rádiový přenos signálu) signalizuje krátké rozsvícení kontrolky D2 na termostatu. Dálkově ovládaná zásuvka potvrdí úspěšný příjem tohoto kódu tím, že na ní přestane blikat její kontrolka. Tento bezpečnostní kód uloží zásuvka do své vnitřní paměti. Po provedení této synchronizace budete moci termostatem ovládat tuto zásuvku standardním způsobem nebo ručně zapínat a vypínat do této zásuvky připojený elektrický spotřebič stisknutím příslušného ovládacího tlačítka na termostatu. Krátkým stisknutím tlačítka 1 nebo 2 na termostatu (použití 1. kanálu) vypnete nebo zapnete do této zásuvky zapojený elektrický spotřebič. Krátkým stisknutím tlačítka 3 nebo 4 na termostatu (použití 2. kanálu) vypnete nebo zapnete do této zásuvky zapojený elektrický spotřebič. Pokud použijete více zásuvek (nebo jiných ovládacích jednotek) v jedné místnosti, zopakujte výše uvedené kroky

7 7.2 Domácí kód (Hauscode) a adresy systému FS20 Abyste mohli tento termostat používat bez standardních, dílensky nastavených parametrů, musíte nejprve provést zadání (naprogramování) bezpečnostních kódů a poté provést synchronizaci bezdrátového přenosu signálů (ovládacích povelů) z termostatu do příslušného komponentu systému FS20 (například do dálkově ovládané síťové zásuvky). Jedná se o přenos bezpečnostního kódu (zadaného domácího kódu a zadané adresy) z termostatu do příslušného komponentu systému FS20. Domácí kód (Hauscode) a další adresy systému FS20 slouží k přesnému začlenění termostatu do systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Toto zadání (naprogramování) zvyšuje bezpečnost tohoto systému proti zneužití a umožňuje bezporuchový provoz více těchto systémů současně. Všechny vysílače (dálkové ovladače, tento termostat atd.) tohoto systému musejí být naprogramovány na stejný domácí kód, ale nemusejí mít stejné adresy. Vysvětlení funkcí a použití domácího kódu a adres systému FS20 naleznete v následující kapitole 8. Kódy a adresování bezdrátového systému spínání FS20. Naprogramování těchto bezpečnostních kódů a zadání adres systému FS20 uvádíme v kapitole 9. Naprogramování termostatu a jeho obsluha v jejím odstavci 9.2 Naprogramování domácího kódu a v dalších odstavcích této kapitoly. U jednoduchého systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20, který pracuje samostatně, není zpravidla nutné provádět změnu naprogramování domácího kódu a ostatních adres systému FS20, neboť přijímače (například dálkově ovládané síťové zásuvky) přijmou při jejich naprogramování (při synchronizaci přenosu signálů) dílensky nastavené parametry z termostatu viz předchozí odstavec 7.1 Základní popis synchronizace termostatu s ostatními komponenty systému FS20. Změna těchto parametrů má smysl pouze tehdy, budete-li používat současně více těchto systémů FS20 vedle sebe, jestliže budete například domácí centrálou ovládat elektrické spotřebiče v celém domě nebo v případě, jestliže budou tento systém ovládání používat také Vaši sousedé. Modulární systém dálkového ovládání FS20 nelze sice z důvodů provádění různých naprogramování tak snadno obsluhovat jako jiná laciná zařízení. Výhodou tohoto systému je však zvýšená bezpečnost proti rušení a zneužití (například v případě, budou-li tento systém používat také Vaši sousedé, vyloučíte tato rušení a zneužití naprogramováním jiného domácího kódu). 8. Kódy a adresování bezdrátového systému spínání FS20 Systém bezdrátového spínání FS20 pracuje na základě takzvaného 8-místného domácího kódu (Hauscode), takže i Váš soused může používat stejný systém bezdrátového ovládání, aniž by se oba systémy (Váš a sousedův) navzájem ovlivňovaly nebo rušily (ovšem za předpokladu, že budou oba domácí kódy Váš a sousedův jinak naprogramovány). Domácí kód (Hauscode) tvoří 8 číslic (1, 2, 3, 4), takže je možné zadat až (= 4 8 ) různých domácích kódů. Tím je téměř vyloučeno a nepravděpodobné, že by Váš soused používal k ovládání svých spotřebičů stejný domácí kód jako Vy. Aby bylo možné ovládat tímto termostatem přijímače (například bezdrátově ovládané spínače, síťové zásuvky a další zařízení tohoto systému) přímo a v jejich kombinaci, má tento systém FS20 v rámci tohoto domácího kódu k dispozici celkem 256 různých adres (4 4 = 256). Jedná o druhou část kódování, která se skládá z následujících 16 čísel: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 a 44 (například 11 22). Těchto 256 adres je dále rozděleno do následujících 4 typů adres (počet adres, který je k dispozici, je uveden v závorkách): Samostatné adresy (225) = adresy kanálů ovládání Adresy funkčních skupin (15) Lokální řídící (hlavní) adresy (15) Globální řídící (hlavní) adresa (1) Každá adresa má 2 části: adresní skupinu a takzvanou podadresu. Příklad: Adresa = adresní skupina 11, podadresa 22. Samostatné adresy Dvojice číslic 44 má speciální význam. Viz následující tabulka a další odstavce. Adresní skupina Adresy funkčních skupin 44 Podadresa Lokální řídící (hlavní) adresy 44 Globální řídící (hlavní) adresa = toto dvojčíslí musí být zadáno = toto dvojčíslí nesmí být zadáno Každé přijímací jednotce (například bezdrátově ovládané síťové zásuvce) lze přiřadit z každého typu adres po jedné adrese. Tímto způsobem může každý přijímač (spínač) systému FS20 reagovat až na 4 různé adresy, avšak vždy pouze na jednu adresu z jednoho typu adres. Má-li jeden přijímač (například zařízení na ovládání markýz, dálkově ovládaná síťová zásuvka, spínač okružního čerpadla, servopohon ventilu radiátoru atd.) reagovat na více vysílačů (ovládacích jednotek, dálkových ovladačů, vlhkoměrů, termostatů atd.), pak je možné naprogramovat tyto vysílače na stejnou adresu nebo při různě nastavených typech adres vysílačů naprogramovat přijímač postupně za sebou na tyto různé adresy

8 Jednotlivé typy adres mají následující funkce: Samostatné adresy Každý přijímač by měl být nastaven na jednu samostatnou adresu, aby jej bylo možné separátně ovládat. Adresy funkčních skupin Více přijímačům je přiřazena jedna adresa funkčních skupin, jako by se jednalo o jednu funkční jednotku. Přiřadíte-li všem osvětlovacím tělesům (lampám) v domě jednu funkční skupinu, pak můžete tyto lampy v celém domě rozsvítit nebo zhasnout jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Lokální řídící (hlavní) adresy V tomto případě bude více přijímačů definováno prostorově (v jedné místnosti) jako jedna jednotka a tato jednotka bude ovládána pomocí lokální řídící adresy. Přiřadíte-li všem přijímačům (elektrickým spotřebičům, například dálkově ovládaným síťovým zásuvkám) v prostoru (v místnosti) jednu lokální hlavní adresu, pak je můžete po opuštění tohoto prostoru všechny vypnout jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Globální řídící (hlavní) adresa V tomto případě přiřadíte více přijímačům (například dálkově ovládaným síťovým zásuvkám) jednu globální řídící adresu a budete je ovládat společně pomocí této adresy. Po opuštění domu můžete tímto způsobem například vypnout všechny takto nastavené elektrické spotřebiče jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Globální adresa [4444] Zadáte-li do adresní skupiny i do podadresy číslo 44, pak bude mít tento ovládací kanál funkci globální řídící adresy (jednotky). Všechny přijímače (spotřebiče), které budou naprogramovány na tuto adresu, budou ovládány současně. Možné nastavení globální adresy: pouze 4444 Příklad přiřazení adres Při rozsáhlé instalaci systému ovládání je třeba dát pozor na systematický výběr jednotlivých adres, aby přiřazení příslušných adres bylo přehledné a aby jednotlivé ovládané elektrické spotřebiče byly smysluplně uspořádány společně do jednotlivých skupin. Toto adresování Vám dovoluje využít mnoho možností ovládání jednotlivých zařízení (komponentů systému FS20). Tímto způsobem můžete realizovat dokonce i přístupová oprávnění (oprávnění ke vstupu) například tím, že přiřadíte třem garážovým vratům různé samostatné adresy a jednu společnou adresu funkční skupiny. Více osob může v tomto případě obdržet jeden ruční dálkový bezdrátový ovladač (vysílač) s nastavenou samostatnou adresou pro jedna garážová vrata, přičemž bude možné otevřít všechna garážová vrata pomocí jednoho dálkového ovladače s naprogramovanou adresou funkční skupiny nebo bude možné všechna tato garážová vrata večer uzavřít například pomocí bezdrátově ovládaných spínacích hodin FS20 ZE. Nastavení různých typů adres a dalších adres se provádí na vysílači (na ovládací jednotce, na dálkovém ovladači, na vlhkoměru atd.) a toto nastavení se dále bezdrátově přenese jako přiřazení do jednotlivých přijímačů (dálkově ovládaných přístrojů, například do zařízení na ovládání markýz nebo do bezdrátově ovládané síťové zásuvky). Aby přijímač tuto adresu přijal, musí být přepnut do režimu programování. Funkční skupiny [44xx] Zadáte-li adresní skupinu 44, pak podadresa (pokud nebude rovněž zadána jako číslo 44 ) bude definována jako funkční skupina. Tímto způsobem lze provést definici až 15 různých funkčních skupin (4411 až 4443). Možná nastavení adres: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4441, 4442, 4443 Lokální adresy [xx44] Zadáte-li podadresu 44, pak bude mít tento ovládací kanál funkci lokální řídící adresy (jednotky) společně se zadanou adresní skupinou. Všechny přijímače (spotřebiče), které budou naprogramovány na tuto adresu, budou ovládány současně. Možná nastavení adres: 1144, 12442, 13443, 1444, 2144, 22442, 2344, 2444, 3144, 3244, 3344, 4144, 4244, Každé místnosti byla přiřazena vlastní adresní skupina: Místnost A: 11 Místnost B: 12 + ovládání markýzy Místnost C: 13 Místnost D: 14 16

9 Možné adresní skupiny jsou (15 různých možností): 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43. Abyste mohli ovládat každý přijímač (spotřebič) samostatně, je třeba přiřadit každému přijímači samostatnou adresu. K tomu je zapotřebí zadat k již zvolené adresní skupině (místnost A: 11, místnost B: 12, místnost C: 13 a místnost D: 14) ještě podadresu. Možné podadresy jsou (15 různých možností): 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, , 41, 42, 43. V příkladu bylo ovládání markýzy naprogramováno na adresu 1211, která je složena z adresní skupiny 12 a podadresy 11, u všech spotřebičů v místnosti A byla naprogramována jedna lokální adresa (zde 1144 ) U lokální řídící adresy musí být nastavena podadresa vždy jako 44, zatímco u adresní skupiny lze zvolit některou z 15 následujících možností: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43. Příklad: Lokální řídící adresa 1144 = adresní skupina 11 + podadresa 44. Všechny lampy v domě (všechna osvětlovací tělesa) lze ovládat pomocí globální řídící neboli hlavní adresy Ovládání markýzy bylo úmyslně naprogramováno na samostatnou adresu Markýza může být tedy v tomto příkladu ovládána pouze samostatně. Stropní osvětlovací tělesa ve všech místnostech na výše uvedeném vyobrazení byla dodatečně zahrnuta do jedné funkční skupiny (v příkladu adresní skupina 44 + podadresa 11 ) a lze je takto společně zapínat a vypínat. U funkční skupiny musí být adresní skupina nastavena vždy na 44 a pro podadresu lze zvolit některou z 15 následujících možností: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43. Po ukončení naprogramování domácího kódu a adres můžete tato nastavení bezdrátově přenést do příslušných přístrojů (komponentů) systému FS20 podle příslušných návodů k obsluze. 9. Naprogramování termostatu a jeho obsluha Při programování termostatu dejte pozor na zablokování funkce jeho ovládacích tlačítek v režimu šetření do termostatu vložených baterií viz kapitola 11. Funkce šetření do termostatu vložených baterií. Pokud bude termostat přepnut do tohoto pohotovostního režimu, musíte na něm před provedením jeho naprogramování stisknout nejprve tlačítko Začlenění termostatu do systému adres FS20 Tento termostat můžete zařadit do systému adres FS20. Přesný popis vytvoření tohoto systému adres naleznete v každém návodu k obsluze dálkového ovladače (vysílače) bezdrátově ovládaného systému spínání FS20. Popis zadání domácího kódu a adres systému FS20 naleznete v kapitole 8. Kódy a adresování bezdrátového systému spínání FS20. Tento domácí kód a adresy systému FS20 se zadávají na ovládací jednotce (na vysílači, na dálkovém ovladači, zde na tomto termostatu), odkud jsou poté bezdrátově přeneseny například do dálkově ovládané síťové zásuvky. 9.2 Naprogramování domácího kódu Po prvním vložení baterií do termostatu bude u tohoto termostatu zvolen náhodný domácí kód, který můžete změnit následujícím způsobem: Podržte na termostatu současně stisknutá tlačítka 1 a 3 tak dlouho (asi 5 sekund), dokud nezačne na termostatu pomalu blikat kontrolka D2 (asi v jednosekundovém taktu). Na termostatu se dále rozsvítí kontrolka D1. Nyní zadejte osmimístný domácí kód, který se skládá z kombinace číslic 1 až 4 (například vyťukáním této kombinace číslic tlačítky 1 až 4 na termostatu). Pokud již používáte systém FS20 se zadaným domácím kódem, pak tento kód zadejte na termostatu. Po zadání osmé číslice dojde k automatickému ukončení tohoto naprogramování termostatu. Zadaný domácí kód si poznamenejte, neboť tento kód musí být u všech vysílačů (dálkových ovladačů) systému FS20 stejný. Nově zadaný (změněný) domácí kód se uloží do vnitřní paměti termostatu a přestanou na něm svítit kontrolky D1 a D2. Nově zadaný domácí kód platí pro oba kanály termostatu (č. 1 a 2). Pokud provedete chybu v tomto zadání, pak zopakujte znovu výše uvedené kroky naprogramování

10 9.3 Zadání adres kanálů termostatu Adresa kanálu (například 1431 ) je složena ze dvoumístné adresní skupiny (zde 14 ) a ze dvoumístné podadresy (zde 31 ). Standardně (dílensky) je tento termostat naprogramován na následující adresy: Kanál č. 1: 1111 (tlačítka 1 a 2 ) Kanál č. 2: 1112 (tlačítka 3 a 4 ) Budete-li současně používat k ovládání různých domácích elektrických spotřebičů (komponentů systému FS20 ) více vysílačů (termostatů, dálkových ovladačů atd.), pak musíte na vysílačích nastavit různé adresy. Tyto adresy změníte (naprogramujete) následujícím způsobem: Podržte na termostatu současně stisknutá tlačítka 1 a 2 (naprogramování adresy 1. kanálu) nebo tlačítka 3 a 4 (naprogramování adresy 2. kanálu) tak dlouho (asi 5 sekund), dokud nezačne na termostatu pomalu blikat kontrolka D2 (asi v jednosekundovém taktu). Na termostatu se dále rozsvítí kontrolka D1. nebo Nyní zadejte dvoumístnou adresní skupinu a poté dvoumístnou podadresu, které se skládají z kombinace číslic 1 až 4 (například vyťukáním této kombinace číslic 1431 tlačítky 1 až 4 na termostatu). Po zadání čtvrté číslice adresy příslušného kanálu dojde k automatickému ukončení tohoto naprogramování termostatu. Nově zadaná (změněná) adresa se uloží do vnitřní paměti termostatu a přestanou na něm svítit kontrolky D1 a D2. Dejte při provádění tohoto naprogramování pozor na to, že mají adresní skupina 44 jakož i podadresa 44 zvláštní význam viz kapitola 8. Kódy a adresování bezdrátového systému spínání FS20. Pokud provedete chybu v tomto zadání, pak zopakujte znovu výše uvedené kroky naprogramování. 9.4 Zadání mezních hodnot teploty a způsobu spínání U obou kanálů tohoto termostatu (u kanálu č. 1 a č. 2) můžete zadat mezní hodnotu teploty v rozsahu od 39 C až do + 79 C, při jejichž překročení nebo v případě změří-li termostat nižší teploty, než které jste zadali, vyšle termostat do ostatních komponentů systému FS20 (například do dálkově ovládané síťové zásuvky) spínací povel (například povel k zapnutí nebo k vypnutí do dálkově ovládané síťové zásuvky zapojeného elektrického spotřebiče). Toto naprogramování provedete následujícím způsobem: Podržte na termostatu současně stisknutá tlačítka 1, 2 a 4 (naprogramování 1. kanálu) nebo tlačítka 2, 3 a 4 (naprogramování 2. kanálu) tak dlouho (asi 5 sekund), dokud nezačne na termostatu pomalu blikat kontrolka D2 (asi v jednosekundovém taktu). Na termostatu se dále rozsvítí kontrolka D1. nebo Podle následující tabulky zadáte stisknutím příslušného tlačítka 1, 2, 3 nebo 4 na termostatu, zda se má jednat o kladnou mezní hodnotu teploty (například + 10 C ) nebo o zápornou mezní hodnotu teploty (například 10 C ) a zda má termostat vyslat příslušný ovládací povel při překročení této teploty nebo v případě jestliže termostat změří nižší hodnotu teploty, než kterou zadáte jako mezní hodnotu. Stisknutí tlačítka Znaménko / způsob spínání 1 Kladná mezní hodnota teploty / překročení teploty 2 Kladná mezní hodnota teploty / nižší naměřená teplota 3 Záporná mezní hodnota teploty / překročení teploty 4 Záporná mezní hodnota teploty / nižší naměřená teplota Nyní postupným stisknutím dvou tlačítek 1, 2, 3 nebo 4 na termostatu zadáte nejprve první číslici mezní hodnoty teploty (například 2 pro teplotu vyšší než 20 C a nižší než 30 C ) a poté stejným způsobem postupným stisknutím dvou tlačítek zadáte druhou číslici mezní hodnoty teploty (například 5 pro mezní hodnotu teploty 25 C ) viz následující tabulka. Číslice Kombinace stisknutí tlačítek Číslice Kombinace stisknutí tlačítek Příklady zadní mezních hodnot teploty: Zadání teploty 24 C: Stiskněte postupně po sobě následující tlačítka: 1321 Zadání teploty 4 C (04 C): Stiskn ěte postupně po sobě následující tlačítka: 1121 Po provedení těchto zadání dojde k automatickému ukončení tohoto naprogramování termostatu. Nově zadaná mezní hodnota teploty a způsob spínání se uloží do vnitřní paměti termostatu a přestanou na něm svítit kontrolky D1 a D
