1 Sada systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20 Verze 11/12 Obj. č.: Bezdrátově spínaná zásuvka FS20 ST- 4 (objednací číslo: ) Bezdrátový telefonní ovladač FS20 TS (objednací číslo: ) Obsah Strana 1. Úvod Krátký přehled některých komponentů (modulů) systému FS Bezpečnostní předpisy Součásti zásuvky Otestování správné funkce zásuvky (ruční spínání elektrického spotřebiče) Naprogramování zásuvky / obsluha zásuvky...9 a) Příklad provedení synchronizace dálkového ovladače FS20 S4A se zásuvkou...9 b) Zapínání a vypínání elektrických spotřebičů dálkovým ovladačem...9 c) Naprogramování spínacích časů (funkce časovače neboli timeru )...10 d) Použití zásuvky s funkcí časovače (spínacích hodin)...10 e) Předčasné vypnutí funkce časovače (spínacích hodin)...10 f) Zrušení funkce časovače (spínacích hodin)...10 g) Dočasné zrušení a opětovné obnovení funkce časovače (spínacích hodin) Zařazení zásuvky FS20 ST- 4 do systému adres FS a) Přiřazení více adres / typů adres zásuvce...11 b) Vymazání adres / typů adres, které byly přiřazeny zásuvce...11 c) Vymazání naprogramování zásuvky Poznámky k rádiovému přenosu signálů v pásmu 868 MHz...12 Možnost zvýšení dosahu rádiového přenosu signálů Technické parametry zásuvky Údržba a čištění zásuvky Technické parametry telefonního ovladače Uvedení telefonního ovladače do provozu (vložení / výměna baterií) Připojení telefonního ovladače k telefonní síti Naprogramování telefonního ovladače...15 a) Příjem odeslaných ovládacích povelů (hovoru) po několika vyzváněcích tónech...15 b) Použití přídavného tajného čísla...16 c) Domácí kód (Hauscode) a adresy systému FS d) Vlastní naprogramování telefonního ovladače...16 e) Několik příkladů naprogramování telefonního ovladače...17 f) Naprogramování přijímače (například dálkově ovládané síťové zásuvky) Obsluha (vlastní použití) telefonního ovladače...18 a) Vytočení telefonního čísla a zadání ovládacích povelů...18 b) Několik příkladů ovládání...19 c) Nesprávná zadání a ukončení spojení mezi telefonním přístrojem a ovladačem Začlenění telefonního ovladače do systému adres FS Údržba a čištění telefonního ovladače...20 Příloha: Kódy a adresování bezdrátového systému spínání FS Příklad přiřazení adres

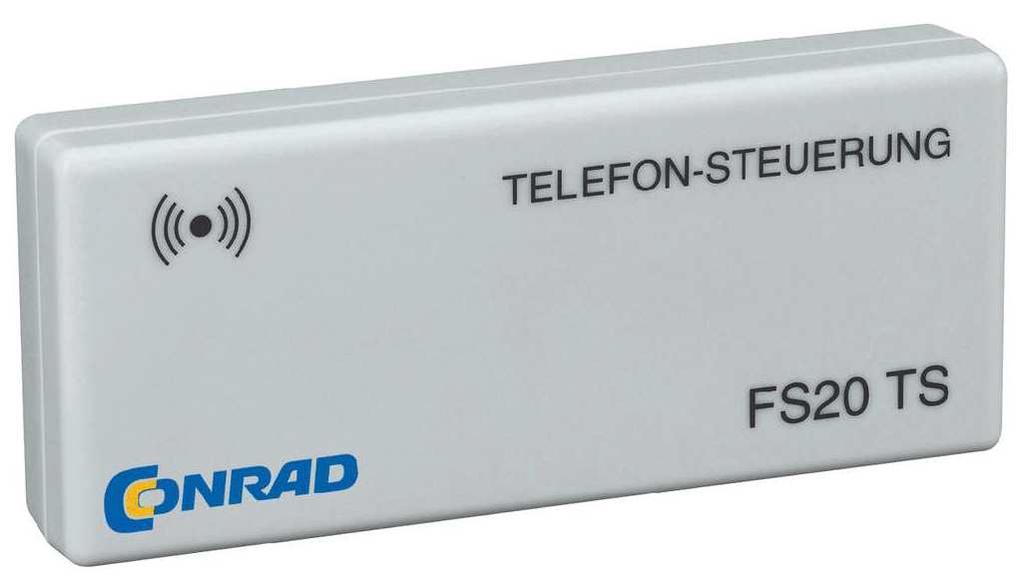

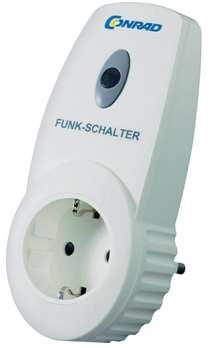

2 1. Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup této sady dvou přístrojů ze systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20 s bezdrátovým (rádiovým) přenosem ovládacích povelů v pásmu 868 MHz. Dálkově spínaná (ovládaná) síťová zásuvka (mezizásuvka) FS20 ST- 4 slouží k zapínání a k vypínání různých elektrických spotřebičů, které do ní zapojíte. Tuto zásuvku lze bezdrátově (rádiově) ovládat signály (ovládacími povely) ze všech vysílačů (dálkových ovladačů) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. K tomuto účelu můžete například použít dálkové ovladače s objednacími čísly , , termostat FS20 STR (obj. č.: ), telefonní ovladač FS20 TS (součást této dodávky) nebo domácí centrály. Bezdrátový telefonní ovladač FS20 TS přenáší bezdrátově ovládací povely v rádiovém pásmu 868 MHz do dálkově ovládaných přístrojů systému FS20, například do domácí centrály FHZ1000 (obj. č.: ) či do domácí počítačové centrály FHZ 1300 PC (obj. č.: ) nebo do dálkově ovládané síťové zásuvky FS20 ST- 4 (součást této dodávky). Toto zařízení (tento dálkový telefonní ovladač) lze připojit k běžné analogové telefonní účastnické přípojce (případně též k přípojce ISDN s analogovým výstupem). Po provedení tohoto propojení stačí vytočit příslušné telefonní číslo na normálním telefonním přístroji nebo na mobilním telefonu a následně zadat (naprogramovat) požadovanou kombinaci ovládacích povelů (maker), které přijme s tímto telefonním ovladačem sladěný komponent systému FS20 a který poté vykoná příslušný ovládací povel (například provede aktivaci dálkově ovládané síťové zásuvky, a tím zapne do ní připojený elektrický spotřebič). Konstrukce obou výrobků odpovídá platným evropským a národním směrnicím jakož i normám (směrnici o elektromagnetické slučitelnosti). U obou výrobků byla doložena shoda s příslušnými normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce Conrad Eletronic, Klaus- Conrad-Straße 1, D Hirschau. Abyste tuto zásuvku a telefonní ovladač uchovali v dobrém stavu a zajistili její bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali jakož i v tomto návodu uvedené bezpečností předpisy. Před uvedením obou přístrojů do provozu si prosím přečtěte celý tento návod k obsluze. Příslušná doplňková a kompatibilní zařízení systému FS20 (bezdrátově ovládané síťové zásuvky, domácí centrály, dálkové ovladače, regulátory topení, termostaty, vypínače, stmívače atd.) naleznete na internetu. Pro Vaši informaci uvádíme v kapitole 2. Krátký přehled komponentů (modulů) systému FS20 přehled některých těchto zařízení systému FS Krátký přehled některých komponentů (modulů) systému FS20 Zařízení na automatické ovládání rolet (markýz) FS20 RSU, (obj. č.: ) Tento výrobek, jehož ovládací funkce lze naprogramovat, slouží k automatickému nebo k ručnímu ovládání (stahování a vytahování) rolet, markýz nebo žaluzií s elektrickým pohonem (motorem). Bezdrátové ovládaní markýz a rolet FS20 MS, (obj. č.: ) Komfortní zařízení na stahování a vytahování elektricky ovládaných markýz a rolet (žaluzií). Bezdrátové ovládaní markýz (rolet) FS20 AMS, (obj. č: ) Tento výrobek slouží k automatickému ovládání markýz (případně rolet nebo žaluzií) s elektrickým pohonem v závislosti na počasí (déšť, působení větru, intenzita slunečního záření). Bezdrátově ovládané spínací hodiny FS20 ZE, (obj. č.: ) Časové ovládání až 4 rádiově (bezdrátově) spínaných zařízení systému FS20 nebo pomocí generátoru náhodných funkcí simulace přítomnosti v domě či v bytě. Termostat FS20 STR, (obj. č.: ) Tento termostat vyšle bezdrátově (rádiovým signálem) při překročení nastavené teploty (nebo při jejím nedosažení) ovládací povely, například ke stažení (zasunutí) nebo k vytažení (vysunutí) markýzy nebo žaluzie. Bezdrátově ovládaný zásuvkový stmívač FS20 DI, (obj. č.: ) Zásuvka se síťovou zástrčkou se zabudovaným stmívačem pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI20, (obj. č.: ) Vestavný stmívač pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI22, (obj. č.: ) Vestavný stmívač určený výlučně pro elektronické transformátory halogenových žárovek. Domácí bezdrátová (rádiová) centrála FHZ1000, (obj. č.: ) Bezdrátová domácí centrála FHZ1000 představuje centrální jednotku ovládání (řízení) topení v domě či v bytě. Tato centrála ovládá jednotlivé pokojové regulátory (například regulátory topení neboli termostaty FHT8B ), jednotlivé servopohony ventilů topení (např. FHT8V ), jakož i ostatní komponenty se spínacími funkcemi bezdrátově ovládaného systému FS20. Domácí bezdrátová (rádiová) počítačová centrála FHZ 1300 PC, (obj. č.: ) Tuto domácí počítačovou centrálu neboli interface FHZ 1300 PC připojíte k PC nebo k notebooku pomocí USB kabelu na volný USB-port počítače (notebooku), který rovněž zajistí její napájení. Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Software domácího serveru Vám umožní provedení individuálního nastavení ovládání domácích spotřebičů a jiných zařízení pomocí přehledného grafického menu na obrazovce (monitoru) počítače. Po provedení naprogramování se nebudete muset dále starat o topení, o osvětlení různých místností, budete moci stahovat a vytahovat v určitou dobu rolety (markýzy), zapínat a vypínat ventilátory (klimatizaci), měřit teplotu, vlhkost vzduchu atd. Tato domácí centrála má stejné vlastnosti jako centrála FHZ 1300 WLAN (obj. č ), pouze nepoužívá bezdrátovou síť WLAN. 3 Bezdrátový detektor deště FS20 SR, (obj. č.: ) Tento dvoukanálový bezdrátový detektor deště slouží k dálkovému rádiovému ovládání a řízení různých komponentů (přijímačů) systému bezdrátového spínání FS20. 4

3 Bezdrátový detektor kouře RM Uni-S, (obj. č.: ) Tento detektor kouře vyšle v případě poplachu signály do dalších detektorů kouře, které budou mezi sebou propojeny kabely. Kromě toho vyšle tento detektor kouře v případě poplachu signál domácí centrále. Toto Vám zajistí včasné varování před nebezpečím vzniku požáru nezávisle na tom, do jaké místnosti provedete montáž tohoto detektoru (nebo těchto detektorů) kouře. V případě potřeby lze tento detektor přepnout i do režimu nouzového osvětlení. Bezdrátový detektor pohybů FS20 PIRI, (obj. č.: ) Tento dvoukanálový bezdrátový infračervený detektor pohybů (PIR) slouží k dálkovému rádiovému ovládání a řízení různých komponentů systému bezdrátového spínání FS20. Bezdrátově ovládaná síťová zásuvka FS20 ST- 4, (obj. č.: ) Bezdrátové zapínání a vypínání domácích elektrických spotřebičů (zapojených do této zásuvky) až do příkonu 3680 VA. Tuto zásuvku lze bezdrátově (rádiově) ovládat signály všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Bezdrátově ovládaný nástěnný spínač FS20 AS1, (obj. č.: ) Jedná se jednokanálový nástěnný spínač, který je odolný vůči povětrnostním vlivům (vlhkosti). Tento spínač lze bezdrátově (rádiově) ovládat signály až na vzdálenost 100 m všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Tento spínač je vybaven reléovým přepínacím kontaktem, který dokáže zapínat a vypínat elektrické spotřebiče, které vyžadují ke svému napájení střídavé napětí 230 V / 50 Hz (max. 16 A), například motor okružního čerpadla, jakož i elektrické spotřebiče, které jsou odděleny od síťového napájení, například spotřebiče vyžadující ke svému napájení napětí 12 V (osvětlovací tělesa s halogenovými žárovkami atd.). Tento spínač je dále vybaven časovými spínacími hodinami s funkcí automatického vypínání elektrických spotřebičů po určitém nastaveném čase (1 sekunda až 4,5 hodiny). Bezdrátově ovládané nástěnné spínače FS20 SA a FS20 AS4, (obj. č.: a ) Pomocí těchto spínačů (dálkových ovladačů), které jsou odolné vůči povětrnostním vlivům, můžete nezávisle na sobě spínat 2 nebo 4 elektrické spotřebiče s příkonem až 3680 VA. Nástěnný bezdrátový dálkový ovladač (vypínač) FS20 S4A, (obj. č.: ) Tento 2- nebo 4-kanálový dálkový ovladač (bezdrátový nástěnný vysílač) slouží k dálkovému rádiovému ovládání a řízení komponentů (jednotek) systému bezdrátového spínání FS20. Dálkové bezdrátové ovladače FS20 S8 a FS20 S20 (obj. č.: a ) Ruční vysílače (dálkové ovladače) s 8 nebo 20 ovládacími tlačítky pro různé funkce ovládání dovolují nezávisle na centrále cílené zapínání a vypínání (nebo stmívání) až 4 nebo 10 rádiově ovládaných zařízení systému bezdrátového spínání FS20. Dálkový bezdrátový ovladač FS20 S4, (obj. č.: ) Dálkový ovladač jako přívěsek na klíče se 4 ovládacími tlačítky. Vhodný pro stmívací a spínací funkce ovládání komponentů systému bezdrátového spínání FS20. Telefonní ovladač komponentů systému FS20 FS20 TS, (obj. č.: ) Pomocí tohoto telefonního ovladače lze dálkově ovládat komponenty systému FS20 (dálkově ovládané zásuvky). Toto zařízení lze připojit k běžné analogové telefonní účastnické přípojce (případně též k přípojce ISDN s analogovým výstupem). Poté stačí vytočit určité tajné telefonní číslo na normálním telefonním přístroji nebo na mobilním telefonu a následně zadat požadovanou kombinaci ovládacích povelů (maker), které příjme například domácí centrála FHZ1000 nebo domácí počítačová centrála (interface) FHZ 1300 PC, která zařídí vše potřebné (zapne nebo vypne v domě elektrické spotřebiče napojené na bezdrátový systém ovládání FS20 ). 5 Bezdrátově ovládaný volič telefonních čísel HMS/FHZ Telefonický hlásič alarmů, (obj. č.: ) Tento analogový volič telefonních čísel vytočí po zaslání signálu z domácí rádiové centrály FHZ1000 nebo z počítačové centrály (interface) FHZ 1300 PC až 3 předem naprogramovaná různá telefonní čísla (až s 22 číslicemi), aby Vás (nebo Vaše sousedy, přátele, známé, příbuzné) v případě nějaké závady informoval telefonicky (i na mobilním telefonu) v době Vaší nepřítomnosti o důvodu spuštění poplachu. Bezdrátový vlhkoměr (hygrostat) FS20 HGS, (obj. č.: ) Na tomto vlhkoměru s teploměrem můžete nastavit mezní hodnoty relativní vlhkosti vzduchu, při jejichž překročení nebo nedosažení dojde ke spuštění dalších bezdrátově ovládaných přístrojů systému FS20, které zajistí příjemné prostředí v prostoru hlídaném tímto vlhkoměrem. Tento bezdrátový systém ovládání dokáže například zapnout ventilátory, sušičky vzduchu atd. Tímto způsobem můžete ohlídat sklepy, skladovací prostory, prádelny, sušárny prádla, garáže atd., ve kterých by se mohly rozmnožovat nebezpečné plísně. Přístroj řídící spotřebu tepelné energie FHT 8W, (obj. č.: ) Toto zařízení s reléovým výstupem vyhodnotí údaje vyslané bezdrátově (rádiově) z pokojových regulátorů topení (termostatů) do servopohonů ventilů radiátorů až v deseti místnostech a podle těchto údajů dokáže přesně a úsporně řídit skutečnou potřebu tepla v jednotlivých místnostech v domě nebo v bytě (spotřebu elektrické energie). Okenní (dveřní) kontakt, (obj. č.: ) Toto zařízení monitoruje otevření okna nebo dveří (například při provádění větrání) a informaci o otevřeném nebo zavřeném okně či o otevřených nebo zavřených dveřích vyšle bezdrátově do regulátoru topení (termostatu) FHT80B. Tento termostat vyšle poté příslušný příkaz do servopohonu ovládání ventilu radiátoru topení FHT8V, který poté otevře ventil radiátoru topení podle nastavené teploty na termostatu k provádění větrání, čímž provede příslušné snížení teploty vzduchu v místnosti, ve které jste otevřeli okno nebo dveře. Po uzavření okna nebo dveří se teplota vzduchu v místnosti opět automaticky zvýší na zadanou hodnotu, kterou jste nastavili (naprogramovali) na termostatu FHT80B. Bezdrátové ovládání okružního čerpadla FS20 ZPS, (obj. č.: ) Toto zařízení na ovládání okružního čerpadla je vybaveno dvěma čidly, která měří a kontrolují teplotu vody přiváděné ze zásobníku teplé vody do potrubí a teplotu vody zpětně přiváděné do zásobníku teplé vody. Po porovnání těchto dvou teplot vyšle toto zařízení příslušný signál do jednokanálového bezdrátově ovládaného nástěnného spínače FS20 AS1, (obj. č.: ), který poté zapne nebo vypne motor okružního čerpadla. Tímto zařízením FS20 ZPS můžete také ovládat čtyřkanálový nástěnný spínač FS20 AS4, (obj. č.: ). Tento spínač má podobné vlastnosti jako spínač FS20 AS1. Dále lze tímto zařízením ovládat zásuvku FS20 ST- 4 (obj. č.: ), do které můžete rovněž zapojit zástrčku kabelu okružního čerpadla. Bezdrátový regenerativní zesilovač FS20 RPT, (obj. č.: ) Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah rádiového přenosu signálů mezi komponenty spínacího systému FS20. 6

4 3. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem a s ostatními komponenty systému FS20 nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. V těchto případech zanikají jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. Nepoužívejte tento výrobek (jakož i další zařízení systému FS20 ) v nemocnicích a ve zdravotnických zařízeních. I když tyto výrobky vyzařují pouze relativně slabé rádiové signály, mohly by tato zařízení způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. Tento výrobek je vhodný pouze do suchých vnitřních prostorů. Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny ve vnitřním zapojení přístroje! Přístroje, které jsou napájeny síťovým napětím a ostatní komponenty systému FS20, nepatří do rukou malých dětí. Buďte zvláště opatrní při používání přístroje za přítomnosti malých dětí. Nenechávejte volně ležet obalový materiál. Fólie z umělé hmoty, polystyrén atd. se mohou stát v dětských rukách nebezpečnou hračkou. Práce se součástmi systému, které zůstávají pod napětím, mohou provádět pouze odborníci (kvalifikovaní elektrikáři). Pokud nemáte příslušná oprávnění, pak požádejte kvalifikovaného elektrikáře, aby Vám pomohl se zapojením přístrojů (komponentů systému FS20 a ostatních domácích elektrických spotřebičů) a s jejich uvedením do provozu. Nevystavujte tento výrobek přímému působení slunečního záření, vysokým nebo příliš nízkým teplotám, přílišné vlhkosti nebo mokru. Nezatěžujte výrobek silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí přístroje na tvrdou podlahu by mohlo způsobit jeho poškození. Správnou funkci přístrojů (komponentů systému FS20 ) mohou ovlivnit elektromagnetická a magnetická pole v blízkosti elektrických přístrojů (motorů), reproduktorů, transformátorů atd. Nezapojte do zásuvek systému FS20 žádné elektrické spotřebiče, které by mohly (pokud nebudou pod dozorem) způsobit požár nebo jiné škody (například žehličky). Dálkově ovládané zásuvky systému FS20 nesmějí být zapínány do sebe. Do normální síťové zásuvky se střídavým napětím 230 V lze zapojit pouze jednu zásuvku systému FS Součásti zásuvky 1 Spínaná zásuvka s ochranným kontaktem (možnost připojení elektrických spotřebičů s příkonem až 3680 W, 230V / 50 Hz /16 A). 2 Tlačítko ručního zapínání a vypínaní do zásuvky připojeného elektrického spotřebiče (krátké stisknutí tlačítka). Toto tlačítko, které je vybaveno kontrolkou, slouží také k naprogramování zásuvky (dlouhé stisknutí tlačítka). Zástrčka k zapojení této dálkově spínané zásuvky systému FS20 do normální síťové zásuvky se střídavým napětí 230 V / 50 Hz se nachází na její zadní straně. 5. Otestování správné funkce zásuvky (ruční spínání elektrického spotřebiče) Do zásuvky zapojený elektrický spotřebič můžete zapínat a vypínat ručně postupným krátkým tisknutím ovládacího tlačítka na zásuvce. Tato činnost by měla být použita pouze pro kontrolu správné funkce zásuvky. Zapnete-li nebo vypnete-li tímto způsoben elektrický spotřebič, pak se zásuvka přepne opět po krátké době do režimu automatického spínání (zapínání a vypínání) elektrického spotřebiče podle parametrů nastavených na dálkovém ovladači (na telefonním ovladači nebo na termostatu). Zapojte zástrčku této zásuvky do normální síťové zásuvky. Zapojte do této zásuvky například stolní lampu. Stiskněte na zásuvce krátce tlačítko jejího ovládání. Stolní lampu musíte pomocí jejího ovládacího tlačítka zapnout a vypnout (1. stisknutí tlačítka = zapnutí lampy, 2. stisknutí tlačítka = vypnutí lampy, 3. stisknutí tlačítka = zapnutí lampy, atd.). Zapnutí elektrického spotřebiče, který jste zapojili do této zásuvky poznáte podle rozsvícení kontrolky v ovládacím tlačítku na zásuvce. 7 8

5 6. Naprogramování zásuvky / obsluha zásuvky Abyste mohli tuto zásuvku používat, musíte nejprve provést synchronizaci bezdrátového přenosu signálů (ovládacích povelů) z příslušné ovládací jednotky (z dálkového ovladače, z telefonního ovladače, z termostatu atd.) do této zásuvky. Jedná se o přenos bezpečnostního kódu (zadaného domácího kódu a zadané adresy) z ovládací jednotky do zásuvky. Popis zadání domácího kódu a adres systému FS20 naleznete v kapitole Příloha: Kódy a adresování bezdrátového systému spínání FS20. a) Příklad provedení synchronizace dálkového ovladače FS20 S4A se zásuvkou Stiskněte na zásuvce její ovládací tlačítko a podržte toto tlačítko stisknuté delší dobu než 5 sekund (tato zásuvka musí být zapojena do síťové zásuvky). Po této akci začne na přední straně této zásuvky blikat její kontrolka (LED). Tím jste přepnuli zásuvku do režimu jejího naprogramování. Alternativně můžete přepnout zásuvku do režimu jejího naprogramování stisknutím jejího ovládacího tlačítka, které podržíte stisknuté a jejím zapojením do síťové zásuvky. Poté stiskněte na dálkovém ovladači krátce jedno tlačítko příslušného páru tlačítek ovládání (kanálu ovládání, například tlačítko 1 nebo 2, pokud bude zásuvka nastavena na 1. kanál). Tím spustíte bezdrátový přenos bezpečnostního kódu (domácího kódu a adresy) z dálkového ovladače do zásuvky. Vyslání tohoto kódu (rádiový přenos signálu) signalizuje krátké rozsvícení kontrolky, která se nachází uprostřed ovladače mezi ovládacími tlačítky. Zásuvka potvrdí úspěšný příjem tohoto kódu tím, že na ní přestane blikat její kontrolka. Tento bezpečnostní kód uloží zásuvka do své vnitřní paměti. Po této akci budete moci dálkovým ovladačem zapínat a vypínat do zásuvky připojený elektrický spotřebič stisknutím příslušného tlačítka na dálkovém ovladači. Pokud použijete více zásuvek (nebo jiných ovládacích jednotek) v jedné místnosti, zopakujte výše uvedené kroky. Popis provedení synchronizace této zásuvky s telefonním ovladačem je součástí tohoto návodu k obsluze. Popis provedení synchronizace s jinými komponenty systému FS20 (například s termostatem) naleznete v příslušných návodech k obsluze. b) Zapínání a vypínání elektrických spotřebičů dálkovým ovladačem Příslušnému pravému tlačítku na dálkovém ovladači 2 nebo 4 je globálně přiřazen povel zapnutí zásuvky. Příslušnému levému tlačítku na dálkovém ovladači 1 nebo 3 je globálně přiřazen povel vypnutí zásuvky. Pokud bude zásuvka naprogramována na 1. kanál, pak do ní zapojený elektrický spotřebič zapnete stisknutím tlačítka 2 na dálkovém ovladači (pravé horní tlačítko). Do zásuvky zapojený elektrický spotřebič vypnete v tomto případě stisknutím tlačítka 1 na dálkovém ovladači (levé horní tlačítko). Zapnutí elektrického spotřebiče, který jste zapojili do této zásuvky, poznáte podle rozsvícení kontrolky v ovládacím tlačítku na zásuvce. 9 c) Naprogramování spínacích časů (funkce časovače neboli timeru ) Tato zásuvka je vybavena časovými spínacími hodinami s funkcí automatického vypínání elektrických spotřebičů po určitém nastaveném čase (1 sekunda až 4,5 hodiny). To znamená, že po každém vyslání povelu k zapnutí zásuvky zůstane do ní zapojený elektricky spotřebič zapnutý po tuto nastavenou dobu. Po uplynutí této nastavené doby dojde k automatickému vypnutí zásuvky, a tím i k vypnutí do ní zapojeného elektrického spotřebiče. Naprogramování tohoto času lze provést pouze na dálkovém ovladači systému FS20, například na dálkovém ovladači FS20 S4A. Naprogramování funkce timeru (časovače) této zásuvky (času, po jehož uplynutí má docházet k vypnutí zásuvky) provedete po současném krátkém stisknutí obou tlačítek na dálkovém ovladači (1 až 3 sekundy), která jsou této zásuvce přiřazena (například u zásuvky, která má přiřazen kanál číslo 1, stisknete na dálkovém ovladači současně horní pár tlačítek 1 a 2 ). Na zásuvce začne blikat její kontrolka. Nyní počkejte, dokud neuběhne požadovaný čas, který chcete nastavit. Sledujte odpočítávání tohoto času například na svých náramkových hodinkách. Po uplynutí tohoto času stiskněte opět současně na dálkovém ovladači krátce příslušný pár tlačítek (1 až 3 sekundy), který je této zásuvce přiřazen (v našem případě stisknete na dálkovém ovladači současně horní pár tlačítek 1 a 2 ). Tím ukončíte naprogramování časovače. Takto naprogramovaný čas se uloží do vnitřní paměti zásuvky. Poznámka: Pokud neukončíte naprogramování času timeru ručně výše uvedeným způsobem, dojde k automatickému ukončení tohoto naprogramování po uplynutí 4,5 hodiny a zásuvka začne tento maximální možný čas používat. d) Použití zásuvky s funkcí časovače (spínacích hodin) Stiskněte krátce na zásuvce její ovládací tlačítko nebo stiskněte příslušné pravé tlačítko na dálkovém ovladači. Pokud bude zásuvka naprogramována na 1. kanál, pak do ní zapojený elektrický spotřebič zapnete stisknutím tlačítka 2 na dálkovém ovladači (pravé horní tlačítko). Pokud zásuvku předčasně nevypnete, pak zůstane do ní zapojený elektrický spotřebič zapnutý tak dlouho, dokud interní spínací hodiny zásuvky neodpočítají k nule výše uvedeným způsobem naprogramovaný čas. e) Předčasné vypnutí funkce časovače (spínacích hodin) Stiskněte krátce na zásuvce její ovládací tlačítko nebo stiskněte příslušné levé tlačítko na dálkovém ovladači. Pokud bude zásuvka naprogramována na 1. kanál, pak do ní zapojený elektrický spotřebič vypnete stisknutím tlačítka 1 na dálkovém ovladači (levé horní tlačítko). f) Zrušení funkce časovače (spínacích hodin) Po současném krátkém stisknutí obou tlačítek na dálkovém ovladači (1 až 3 sekundy), která jsou této zásuvce přiřazena (například u zásuvky, která má přiřazen kanál číslo 1, stisknete na dálkovém ovladači současně horní pár tlačítek 1 a 2 ) stiskněte, jakmile začne na zásuvce blikat její kontrolka, okamžitě její ovládací tlačítko (dříve než uplyne 1 sekunda). Tím vymažete nastavený čas z vnitřní paměti zásuvky. Po této akci pokud budete chtít funkci spínacích hodin zásuvky opět používat, budete muset znovu tuto funkci výše uvedeným způsobem naprogramovat. 10

6 g) Dočasné zrušení a opětovné obnovení funkce časovače (spínacích hodin) Pokud nebudete chtít po určitou dobu funkci časovače používat a budete-li chtít ponechat ve vnitřní paměti zásuvky dříve naprogramovaný čas timeru (spínacích hodin), můžete provést dočasnou deaktivaci funkce časovače (spínacích hodin). Jestliže budete později opět chtít používat funkci časovače (spínacích hodin), pak můžete provést opětovnou aktivaci této funkce, aniž byste museli znovu provádět naprogramování času timeru. Dočasnou deaktivaci funkce časovače provedete následujícím způsobem: Stiskněte současně krátce na dálkovém ovladači obě ovládací tlačítka (1 až 3 sekundy), která jsou této zásuvce přiřazena (například u zásuvky, která má přiřazen kanál číslo 1, stisknete na dálkovém ovladači současně horní pár tlačítek 1 a 2 ). Jakmile začne na zásuvce blikat její kontrolka, stiskněte na dálkovém ovladači dlouze levé tlačítko (delší dobu než 0,4 sekundy). V našem případě stiskněte na dálkovém ovladači tlačítko 1 (levé horní tlačítko). Opětovnou aktivaci funkce časovače provedete následujícím způsobem: Stiskněte současně krátce na dálkovém ovladači obě ovládací tlačítka (1 až 3 sekundy), která jsou této zásuvce přiřazena (například u zásuvky, která má přiřazen kanál číslo 1, stisknete na dálkovém ovladači současně horní pár tlačítek 1 a 2 ). Jakmile začne na zásuvce blikat její kontrolka, stiskněte na dálkovém ovladači dlouze pravé tlačítko (delší dobu než 0,4 sekundy). V našem případě stiskněte na dálkovém ovladači tlačítko 2 (pravé horní tlačítko). 7. Zařazení zásuvky FS20 ST- 4 do systému adres FS20 Tuto zásuvku můžete zařadit do systému adres FS20. Přesný popis vytvoření tohoto systému adres naleznete v každém návodu k obsluze dálkového ovladače (vysílače) bezdrátově ovládaného systému spínání FS20. Popis zadání domácího kódu a adres systému FS20 naleznete v kapitole Příloha: Kódy a adresování bezdrátového systému spínání FS20. Tento domácí kód a adresy systému FS20 se zadávají do ovládací jednotky (do dálkového ovladače), odkud jsou poté bezdrátově přeneseny do dálkově ovládané zásuvky. a) Přiřazení více adres / typů adres zásuvce Této zásuvce můžete přiřadit až 4 různé typy adres. Tímto způsobem můžete ovládat tuto zásuvku pomocí několika dálkových ovládacích jednotek (vysílačů, dálkových ovladačů včetně telefonního ovladače) se stejnými nebo s rozdílnými typy adres. Těchto 256 adres (maximální počet adres komponentů systému FS20 ) je rozděleno do následujících 4 typů adres (počet adres, který je k dispozici, je uveden v závorkách): Samostatné adresy (225) = adresy kanálů ovládání Adresy funkčních skupin (15) Lokální řídící (hlavní) adresy (15) Globální řídící (hlavní) adresa (1) Pokud budete chtít přiřadit této dálkově spínané zásuvce více typů adres, zopakujte kroky uvedené v kapitole 6. Naprogramování zásuvky / obsluha zásuvky v jejím odstavci a) Příklad provedení synchronizace dálkového ovladače FS20 S4A se zásuvkou. Tímto způsobem můžete uložit do vnitřní paměti zásuvky až 4 adresy nebo typy adres (adresy funkčních skupin). b) Vymazání adres / typů adres, které byly přiřazeny zásuvce Jestliže budete chtít vymazat z uloženého seznamu adres přijímací kanál, který je přiřazen zásuvce, pak proveďte následující akci: Stiskněte na zásuvce její ovládací tlačítko a podržte toto tlačítko stisknuté delší dobu než 5 sekund (tato zásuvka musí být zapojena do síťové zásuvky). Po této akci začne na přední straně této zásuvky blikat její kontrolka (LED). Tím jste přepnuli zásuvku do režimu jejího 11 naprogramování. Nyní stiskněte na dálkovém ovladači dlouze některé z obou tlačítek (delší dobu než 0,4 sekundy), která byla této zásuvce přiřazena k jejímu spínání. Například u zásuvky, která má přiřazen kanál číslo 1, stiskněte na dálkovém ovladači horní tlačítko 1 nebo 2. c) Vymazání naprogramování zásuvky Bude-li to nutné, můžete provést vymazání všech provedených naprogramování zásuvky (domácího kódu a přiřazené adresy jakož i nastaveného času timeru). Stiskněte na zásuvce její ovládací tlačítko a podržte toto tlačítko stisknuté delší dobu než 5 sekund (tato zásuvka musí být zapojena do síťové zásuvky). Po této akci začne na přední straně této zásuvky blikat její kontrolka (LED). Tím jste přepnuli zásuvku do režimu jejího naprogramování. Alternativně můžete přepnout zásuvku do režimu jejího naprogramování stisknutím jejího ovládacího tlačítka, které podržíte stisknuté a jejím zapojením do síťové zásuvky. Dalším krátkým stisknutím ovládacího tlačítka na zásuvce provedete vymazání všech naprogramování, která byla uložena do vnitřní paměti této zásuvky. Na zásuvce přestane svítit její kontrolka a zásuvka nebude přijímat žádné ovládací povely (nebude na ně reagovat). 8. Poznámky k rádiovému přenosu signálů v pásmu 868 MHz Vysílací výkon tohoto přístroje (této zásuvky) je nižší než 10 mw a zdaleka nedosahuje takového výkonu, jaký mají například mobilní telefony (u nich je vysílací výkon až 200 x větší). Nepříznivé ovlivňování citlivých osob a zvířat nelze tedy očekávat. Bezdrátový systém spínání FS20, domácí centrála, dálkové ovladače, tato zásuvka, telefonní ovladač a další komponenty systému FS20 používají k přenosu signálů rádiové pásmo 868 MHz, které je využíváno i jinými účastníky. Z tohoto důvodu mohou ostatní přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu a snížit tak i jeho dosah. Neumisťujte více přijímačů (spínačů, zásuvek) systému FS20 příliš blízko k sobě. Toto by mohlo způsobit jejich vzájemné nežádoucí ovlivňování. Dodržte minimální vzdálenost 20 až 50 cm (nebo i více) mezi těmito komponenty systému FS20. Uváděný dosah až 100 m mezi jednotlivými komponenty systému FS20 platí pro volný prostor. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu signálů a snížit tak i jeho dosah. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. Další možné příčiny snížení dosahu rádiového přenosu signálů Vliv vysokofrekvenčních polí všeho druhu. Zástavba všeho druhu a vegetace (stromy). Vodivé kovové díly, které se nacházejí v blízkosti přístrojů nebo v linii rádiového spojení (například topná tělesa, kovové izolace oken, železobetonové konstrukce atd.). Ovlivnění vyzařovací charakteristiky antén blízkostí elektricky vodivých ploch nebo předmětů (to se týká i lidských těl a vzdálenosti od země). Interferenční (širokopásmová) rušení v městské zástavbě, která snižují odstup signálu od šumu. Přístroje v tomto šumu nerozeznají příslušné signály. Vyzařování nesprávně odrušených přístrojů, například otevřené osobní počítače atd. Možnost zvýšení dosahu rádiového přenosu signálů V případě nutnosti zvýšení dosahu rádiového přenosu signálů mezi jednotlivými komponenty systému FS20 Vám doporučujeme, abyste si u firmy Conrad pořídili bezdrátový regenerativní zesilovač (repeater) FS20 RPT (obj. č.: ). 12

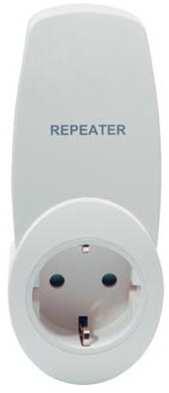

7 Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah přenosu signálů mezi jednotlivými komponenty spínacího systému FS20. Tímto způsobem zajistíte spolehlivý přenos signálů mezi jednotlivými přístroji i v nepříznivých podmínkách, například v případě rušení přenosu masivními ocelovými výztuhami v betonových stěnách a ve stropech. Jelikož se tyto rádiové signály dají zesílit až dvakrát, pak získáte použitím 2 opakovačů (těchto zesilovačů) až trojnásobný dosah. Tento opakovací zesilovač vyšle přijatý rádiový signál (ovládací povel systému FS20) dále do dalšího regenerativního zesilovače nebo do komponentu systému FS20 s identifikací zesilovače. Toto krátké meziuložení signálu trvá velice krátkou dobu a nepatrné zpoždění přenosu signálu nemá žádný vliv na bezporuchové vykonání spínacích povelů. Zásuvka tohoto zesilovače umožňuje připojení síťových elektrických spotřebičů s odpovídajícím příkonem. Tento zesilovač tedy nevyřadí žádnou síťovou zásuvku z provozu. 9. Technické parametry zásuvky Dosah rádiového přenosu signálů: cca 100 m (ve volném prostoru) Frekvence rádiového přenosu: 868,35 MHz, modulace: AM Provozní napětí: 230 V AC / 50 Hz Příkon (naprázdno): Cca 0,3 W Spínaný výkon: Max W (16 A) Rázové zkušební napětí: 2500 V Rozměry zásuvky (š x v x h): 56 x 134 x 40 mm Zachování naprogramování zásuvky v její vnitřní paměti i při výpadku proudu (například při zapojení této dálkově ovládané zásuvky do jiné síťové zásuvky). 10. Údržba a čištění zásuvky Tento přístroj nevyžaduje prakticky žádnou údržbu. Tuto zásuvku čistěte měkkým, čistým a suchým hadříkem bez žmolků a chloupků. Větší nečistoty odstraňujte navlhčenou utěrkou v mírně teplé vodě. K čištění přístroje nepoužívejte žádná chemická rozpouštědla (ředidla barev a laků), neboť byste mohli neleptat kryt přístroje z umělé hmoty a setřít z něho důležité popisy. 11. Technické parametry telefonního ovladače Dosah rádiového přenosu signálů: cca 100 m (ve volném prostoru) Frekvence rádiového přenosu: 868,35 MHz, modulace: AM Připojení přístroje: Analogová telefonní síť (přípojka ISDN *** s analogovým výstupem) Napájení přístroje: 3 baterie 1,5 V velikosti AA *** ISDN (Integrated Services Digital Network = digitální síť integrovaných služeb, integrovaná digitální telefonní síť) Do síťové zásuvky tohoto regenerativního zesilovače by neměly být zapojovány žádné elektrické spotřebiče se zpětnou reakcí sítě (elektromotory, spínané síťové adaptéry počítačů atd.), neboť tyto elektrické spotřebiče mohou způsobit snížení dosahu rádiového přenosu signálů. 12. Uvedení telefonního ovladače do provozu (vložení / výměna baterií) Vyšroubujte na zadní straně přístroje šroubek jeho zadního krytu a tento kryt sundejte. Vložte do otevřeného přístroje 3 alkalické baterie 1,5 V velikosti AA správnou polaritou jejich kontaktů. Při vkládání baterií do přístroje se nedotýkejte žádných součástek uvnitř přístroje (neohýbejte žádné vývody, nenarovnávejte žádné součástky atd.). Po vložení baterií do přístroje spojte opět oba jeho díly a zadní kryt přístroje zajistěte zašroubováním šroubku. Jakmile zjistíte, že komponenty systému FS20 (například dálkově ovládané zásuvky) přestanou reagovat na povely vysílané tímto přístrojem, proveďte v přístroji výměnu všech 3 baterií. Po každé výměně baterií v telefonním ovladači musíte provést jeho nové naprogramování

8 13. Připojení telefonního ovladače k telefonní síti Po vložení baterií do přístroje propojte přístroj (telefonní ovladač) přiloženým telefonním kabelem s analogovou telefonní účastnickou přípojkou (se zásuvkou s kódováním F) nebo s automatickým telefonním přepínačem (AWADO). Pokud se bude jednat o digitální telefonní síť ISDN, musí být její přípojka vybavena možností k připojení analogového telefonního přístroje. Tento telefonní ovladač představuje pro telefonní síť normální telefonní přístroj. Zadání (vyťukání) příslušných ovládacích povelů po vytočení telefonního čísla použité telefonní linky, ke které připojíte tento telefonní ovladač, lze provést pouze z telefonních přístrojů s tlačítkovou kmitočtovou volbou nebo z mobilních telefonů. U starších telefonních přístrojů (například v zahraničí) s impulsní volbou lze k tomuto účelu použít snímač DTMF (Dial Tone/Dual Tone Multi Frequency), který provádí ze svého malého reproduktoru do mikrofonu telefonního sluchátka převod impulsů na tóny s tlačítkovou kmitočtovou volbou, které telefonní ovladač rozezná. 14. Naprogramování telefonního ovladače Po vložení baterií do přístroje a po jeho připojení k telefonní síti se přístroj automaticky přepne do režimu naprogramování. Dokud neprovedete zadání všech potřebných parametrů, zůstane přístroj přepnut do režimu naprogramování a nebudete jej zatím moci používat k ovládání komponentů systému FS20 (například dálkově ovládaných síťových zásuvek). Dříve než začnete provádět naprogramování telefonního ovladače, doporučujeme Vám, abyste si poznamenali sled příkazů, které později vyťukáte na klávesnici telefonního přístroje, ze kterého zavoláte vytočením příslušného telefonního čísla tento telefonní ovladač. Může jít například o následující sled (kombinaci) příkazů: Z tohoto důvodu si pozorně přečtěte následující odstavce této kapitoly. Telefonní ovladač přeruší automaticky z bezpečnostních důvodů spojení s telefonním přístrojem, na kterém jste vytočili příslušné telefonní číslo, po uplynutí 10 sekund, jestliže během této doby nezadáte žádné další příkazy. Pokud budete provádět toto naprogramování příliš dlouhou dobu, nemusí dojít ke správnému ukončení režimu naprogramování telefonního ovladače. Po každé výměně baterií v telefonním ovladači musíte provést jeho nové naprogramování. Stisknutím tlačítka s dvojitým křížkem (#) na klávesnici telefonního přístroje můžete kdykoliv ukončit spojení mezi telefonním přístrojem a telefonním ovladačem. a) Příjem odeslaných ovládacích povelů (hovoru) po několika vyzváněcích tónech Podobně jako u záznamníku telefonních hovorů nebo u faxu můžete u tohoto telefonního ovladače nastavit počet vyzváněcích tónů, po jejichž zaznění provede telefonní ovladač spojení s telefonním přístrojem, na kterém jste vytočili telefonní číslo použité telefonní linky. Toto může být výhodné v případě, budete-li používat na stejné telefonní lince současně telefonní přístroj pro normální hovory. Jestliže zvednete sluchátko telefonního přístroje dříve, než odezní počet zadaných vyzváněcích tónů, budete moci používat příslušnou telefonní linku k normálním hovorům. Telefonní ovladač nebude v tomto případě aktivován k provedení požadovaných ovládacích povelů (například k zapnutí stolní lampy, kterou jste připojili do dálkově ovládané síťové zásuvky). Telefonní ovladač uskuteční navázání spojení až po odeznění zadaného počtu vyzváněcích tónů. Připojíte-li k použité telefonní lince pouze tento telefonní ovladač (bez připojení normálního telefonního přístroje), pak nemusíte tuto prodlevu na telefonním ovladači nastavovat (zadání nuly). Zadáním této prodlevy můžete ochránit použitou telefonní linku před jejím zneužitím. Počet vyzváněcích tónů lze nastavit na tomto telefonním ovladači v rozsahu 0 (okamžité spojení) až do 15 (navázání spojení po odeznění 15 vyzváněcích tónů). 15 b) Použití přídavného tajného čísla K ochraně proti zneužití tohoto systému dálkového ovládání můžete při provádění naprogramování telefonního ovladače zadat tajné číslo, které může obsahovat až 8 číslic. Teprve po zadání (vyťukání) tohoto tajného čísla na telefonním přístroji, ze kterého budete volat, provede telefonní ovladač příslušné další akce (vyšle zadané ovládací povely například do dálkově ovládané síťové zásuvky). Pokud budete chtít používat telefonní ovladač k rychlému provedení požadovaných ovládacích povelů, pak toto tajné číslo nemusíte zadávat. c) Domácí kód (Hauscode) a adresy systému FS20 Domácí kód a další adresy systému FS20 slouží k přesnému začlenění telefonního ovladače do systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Toto zadání (naprogramování) zvyšuje bezpečnost tohoto systému proti zneužití a umožňuje bezporuchový provoz více těchto systému současně. Všechny vysílače (dálkové ovladače, telefonní ovladač atd.) tohoto systému musejí být naprogramovány na stejný domácí kód, ale nemusejí mít stejné adresy. Po vložení baterií do telefonního ovladače dojde k uložení náhodného osmimístného domácího kódu do jeho vnitřní paměti. Dále se uloží do vnitřní paměti telefonního ovladače adresní skupina 11 a podadresy 11 až 32. Tento domácí kód a ostatní adresy systému můžete samozřejmě změnit. Viz kapitola 9. Začlenění telefonního ovladače do systému adres FS20 a kapitola Příloha: Kódy a adresování bezdrátového systému spínání FS20. U jednoduchého systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20, který pracuje samostatně, není zpravidla nutné provádět změnu naprogramování domácího kódu a ostatních adres, neboť přijímače (například dálkově ovládané síťové zásuvky) přijmou při jejich naprogramování (při synchronizaci přenosu signálů) dílensky nastavené parametry z telefonního ovladače. Změna těchto parametrů má smysl pouze tehdy, budete-li používat současně více těchto systémů FS20 vedle sebe, jestliže budete například domácí centrálou ovládat elektrické spotřebiče v celém domě nebo v případě, jestliže budou tento systém ovládání používat také Vaši sousedé. Modulární systém dálkového ovládání FS20 nelze sice z důvodů provádění různých naprogramování tak snadno obsluhovat jako jiná laciná zařízení. Výhodou tohoto systému je však zvýšená bezpečnost proti rušení a zneužití (například v případě, budou-li tento systém používat také Vaši sousedé, vyloučíte tato rušení naprogramováním jiného domácího kódu). d) Vlastní naprogramování telefonního ovladače Vytočte (vyťukejte) na telefonním přístroji (na mobilním telefonu) telefonní číslo linky, ke které jste připojili telefonní ovladač. Telefonní ovladač se ohlásí třemi krátkými vysokými tóny. Stiskněte na klávesnici telefonního přístroje tlačítko s hvězdičkou (*). Ve sluchátku telefonního přístroje uslyšíte krátký vysoký tón. Nyní můžete zadat počet vyzváněcích tónů, po jejichž odeznění má dojít k navázání spojení mezi telefonním přístrojem a telefonním ovladačem. Za tímto účelem vyťukejte na klávesnici telefonního přístroje číslo 0 (okamžité spojení, žádná prodleva) až 15 (navázání spojení po odeznění 15 vyzváněcích tónů). Potvrďte toto zadání stisknutím tlačítka s hvězdičkou (*). Místo zadání čísla 0 můžete přímo stisknout tlačítko s hvězdičkou (*). Ve sluchátku telefonního přístroje uslyšíte krátký vysoký tón. Nyní můžete zadat tajné číslo (až 8 číslic). Za tímto účelem vyťukejte na klávesnici telefonního přístroje toto tajné číslo (například číslo ). Potvrďte toto zadání stisknutím tlačítka s hvězdičkou (*). Pokud nebudete chtít tajné číslo používat, stiskněte po zadání počtu vyzváněcích tónů přímo tlačítko s hvězdičkou (*). Ve sluchátku telefonního přístroje uslyšíte krátký vysoký tón. Nyní můžete provést zadání domácího kódu a ostatních adres systému FS20. 16
