1 NÁVOD K OBSLUZE Obj. č.: Verze 12/06 Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení detektoru pohybů do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Obsah Strana 1. Úvod + účel použití detektoru Rozsah dodávky Krátký přehled komponentů (modulů) systému FS Vysvětlivky symbolů používaných v tomto návodu k obsluze Bezpečnostní předpisy... 7 Manipulace s bateriemi Všeobecné informace (vlastnosti a funkce detektoru) Dílenské (základní) nastavení detektoru... 8 Přehled dílenských nastavení Uvedení detektoru do provozu... 9 a) Poznámky k montáži detektoru... 9 b) Montáž detektoru c) Součásti detektoru (ovládací tlačítka) d) Vložení baterií do detektoru Uvedení detektoru do provozu a) Rychlé uvedení detektoru do provozu s dílenskými (základními) parametry b) Přizpůsobení detekčního prostoru otestováním detektoru chůzí c) Sestavení detektoru d) Funkce tlačítek nastavení Kódy a adresování bezdrátového systému spínání FS Začlenění detektoru pohybů do systému adres a) Nastavení domácího kódu [Hauscode] b) Nastavení (přiřazení) adres c) Zadání samostatných adres (adresní skupiny / podadresy) d) Přiřazení funkčních skupin a globálních (hlavních) adres e) Příklad přiřazení adres Individuální nastavení detektoru pohybů a) Ruční zapínání a vypínání ovládaných přístrojů b) Aktivace a deaktivace kanálů, ovládací povely kanálů c) Informace k provedení synchronizace přijímače s 2. kanálem detektoru: d) Nastavení mezní hodnoty intenzity osvětlení pro aktivaci jednoho kanálu e) Nastavení stejné mezní hodnoty intenzity osvětlení pro aktivaci obou kanálů f) Volby Kanál je stále aktivní a Kanál je aktivní pouze po soumraku g) Nastavení doby trvání zapnutí (vypnutí) přijímače po aktivaci detektoru h) Nastavení doby zpoždění vyslání ovládacího povelu i) Nastavení takzvaného filtračního času j) Zpětné nastavení detektoru na dílenské (základní) parametry k) Naprogramování časovače (timeru) přijímačů Signalizace vybitých baterií Důležitá upozornění ohledně manipulace s přístrojem Údržba a čištění přístroje Technické poznámky k rádiovému přenosu signálů (ovládacích povelů) Technické údaje

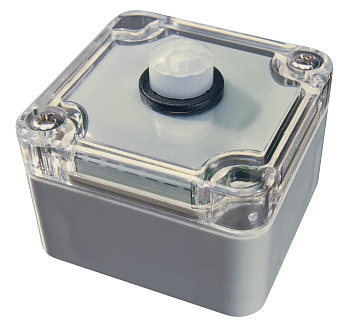

2 1. Úvod + účel použití detektoru Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup našeho 2-kanálového bezdrátového senzoru pohybů s infračervenou detekcí pohybů (PIR) s rádiovým přenosem signálů v pásmu 868 MHz ze série systému bezdrátového ovládání a spínání FS20. Tento detektor pohybů, který reaguje na infračervené záření (teplo) pohybujících se osob nebo větších zvířat až na vzdálenost 6 m, je vybaven soumrakovým senzorem (z tohoto důvodu jej můžete používat ve tmě nebo i při denním osvětlení). V případě potřeby lze nastavit na tomto detektoru i funkce pomalého rozsvěcování nebo stmívání tímto detektorem ovládaného osvětlení. Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i normám (směrnici o elektromagnetické slučitelnosti). U výrobku byla doložena shoda s příslušnými normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce Conrad Eletronic, Klaus-Conrad-Straße 1, D Hirschau. Abyste tento detektor pohybů uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali, jakož i v tomto návodu uvedené bezpečností předpisy. Před uvedením přístroje do provozu si prosím přečtěte celý tento návod k obsluze. Dosah rádiového (bezdrátového) přenosu signálů (ovládacích povelů) tohoto zařízení, které představuje tento detektor (vysílač) a vhodný přijímač (možnost ovládání 2 přijímačů) a jiných komponentů systému dálkového ovládání FS20 činí ve volném prostoru až 100 m *. * Možnost zvýšení dosahu rádiového přenosu ovládacích povelů pomocí bezdrátového regenerativního zesilovače FS20 RPT (obj. č.: ). K napájení tohoto detektoru slouží dvě baterie 1,5 V velikosti N (LR 1) a můžete jej používat i ve venkovním, neboť je vybaven ochranou (krytím) IP 65. Jiný způsob používání přístroje, než bylo výše uvedeno, by mohl vést k poškození tohoto výrobku. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení! K systému FS20 (Conrad HMS-100) patří i různé detektory (detektory kouře a pohybů), dále senzory upozorňující například na únik vody nebo plynu či hlásiče vloupání. Příslušná doplňková a kompatibilní zařízení systému FS20 (bezdrátově ovládané síťové zásuvky, dálkové ovladače, regulátory, vypínače, stmívače, ovládání rolet a markýz atd.) naleznete v katalogu. Pro Vaši informaci uvádíme v kapitole 3. Krátký přehled komponentů (modulů) systému FS20 přehledný popis některých těchto zařízení. 2. Rozsah dodávky Dvoukanálový detektor pohybů Návod k obsluze 3. Krátký přehled komponentů (modulů) systému FS20 Domácí bezdrátová (rádiová) centrála FHZ1000 (obj. č.: ) Bezdrátová domácí centrála FHZ1000 představuje centrální jednotku ovládání (řízení) topení v domě či v bytě, která ovládá jednotlivé pokojové regulátory (například regulátory topení neboli termostaty FHT8b), jednotlivé servopohony ventilů topení (např. FHT8V), jakož i komponenty se spínacími funkcemi bezdrátově ovládaného systému FS20 (zapínaní a vypínání různých spotřebičů). Domácí bezdrátová (rádiová) počítačová centrála FHZ 1000 PC (obj. č.: ) Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Po provedení naprogramování se nebudete muset dále starat o topení, o osvětlení různých místností, budete moci stahovat a vytahovat v určitou dobu rolety (markýzy), zapínat a vypínat ventilátory (klimatizaci), měřit teplotu atd. Domácí bezdrátová (rádiová) počítačová centrála FHZ 1300 PC s USB-portem (obj. č.: ) Tento výrobek slouží k automatickému ovládání komponentů systému bezdrátového ovládání a spínání FS20 (například různé spínače osvětlení), HMS100 (například bezdrátově ovládaný volič telefonních čísel) a FHT (pokojové regulátory topení a servopohony ventilů topení).tuto domácí počítačovou centrálu neboli interface FHZ 1300 PC připojíte k PC nebo k notebooku pomocí USB-kabelu na volný USB-port počítače (notebooku), který rovněž zajistí její napájení. Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Bezdrátový vlhkoměr (hygrostat) FS20 HGS (obj. č.: ) Na tomto vlhkoměru s teploměrem můžete nastavit mezní hodnoty relativní vlhkosti vzduchu, při jejichž překročení nebo nedosažení dojde ke spuštění dalších bezdrátově ovládaných přístrojů systému FS20, které zajistí příjemné prostředí v prostoru hlídaném tímto vlhkoměrem. Tento bezdrátový systém ovládání dokáže například zapnout ventilátory, sušičky vzduchu atd. Tímto způsobem můžete ohlídat sklepy, skladovací prostory, prádelny, sušárny prádla, garáže atd., ve kterých by se mohly rozmnožovat nebezpečné plísně. Termostat FS20 STR (obj. č.: ) Tento termostat vyšle bezdrátově (rádiovým signálem) při překročení nastavené teploty (nebo při jejím nedosažení) ovládací povel například ke stažení (zasunutí) nebo k vytažení (vysunutí) markýzy. Pokojový regulátor topení (termostat) FHT8b (obj. č.: ) Regulátor FHT8b (obousměrný bezdrátový pokojový termostat), který lze nainstalovat do jednotlivých místností, je bezdrátově spojen s centrálou FHZ1000 a servopohonem ventilu topení (radiátoru). Regulátor FHT8b měří pokojovou teplotu a porovnává ji s časovým programem nastavení teploty (na centrále) nebo s ručně nastavenou teplotou (na ventilu topení). Servopohon ventilu topení FHT8V (obj. č.: nebo ) Regulátor ventilu topení (radiátorů) FHT8V nahrazuje obvyklý ventil topení s termostatem. Při montáži této regulační jednotky nemusíte provést vypuštění vody ani odvzdušnění systému topení. 3 4

3 Bezdrátové ovládaní pomocí telefonu FS20 TS (obj. č.: ) Toto zařízení (bezdrátový telefonický ovladač) Vám umožní po zavolání telefonem ovládat domácí centrálu FHZ1000 a pomocí ní další jednotky systému FS20. Bezdrátově ovládaný volič telefonních čísel HMS/FHZ Telefonický hlásič alarmu (poplachu) (obj. č.: ) Tento analogový volič telefonních čísel vytočí po zaslání signálu z domácí rádiové centrály FHZ1000 nebo z interface (z počítačové centrály) FHZ 1000 PC (FHZ 1300 PC) až 3 předem naprogramovaná různá telefonní čísla (která mohou mít až 22 číslic), aby Vás (nebo Vaše sousedy, přátele, známé, příbuzné) v případě nějaké závady informoval telefonicky (i na mobilním telefonu) v době Vaší nepřítomnosti o důvodu spuštění poplachu. Bezdrátově ovládaná síťová zásuvka FS20 ST (obj. č.: ) Bezdrátové zapínání a vypínání domácích spotřebičů (zapojených do této zásuvky) až do příkonu 3680 VA. Bezdrátově ovládané nástěnné spínače FS20 SA a FS20 AS4 (obj. č.: a ) Pomocí těchto spínačů (dálkových ovladačů), které jsou odolné vůči povětrnostním vlivům, můžete nezávisle na sobě spínat 2 nebo 4 spotřebiče s příkonem až 3680 VA. Nástěnný bezdrátový ovladač (vypínač) FS20 S4A (obj. č.: ) Tento 2- nebo 4-kanálový dálkový ovladač (bezdrátový nástěnný vysílač) slouží k dálkovému rádiovému ovládání a řízení komponentů (jednotek) systému bezdrátového spínání FS20. Bezdrátově ovládaný zásuvkový stmívač FS20 DI (obj. č.: ) Zásuvka se síťovou zástrčkou se zabudovaným stmívačem pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI20 (obj. č.: ) Vestavný stmívač pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI22 (obj. č.: ) Vestavný stmívač určený výlučně pro elektronické transformátory halogenových žárovek. Bezdrátové ovládaní markýz a rolet FS20 MS (obj. č.: ) Komfortní zařízení na stahování a vytahování elektricky ovládaných markýz a rolet (žaluzií). Bezdrátové ovládaní markýz (rolet) FS20 AMS (obj. č: ) Tento výrobek slouží k automatickému ovládání markýz (případně rolet nebo žaluzií) s elektrickým pohonem v závislosti na počasí (déšť, působení větru, intenzita slunečního záření). Kromě toho lze k ovládání markýz použít i bezdrátové dálkové ovladače (vysílače) systému bezdrátového ovládání a spínání FS20. Bezdrátový detektor deště FS20 SR (obj. č.: ) Tento dvoukanálový bezdrátový detektor deště slouží k dálkovému rádiovému ovládání a řízení různých komponentů (přijímačů) systému bezdrátového spínání FS20. Bezdrátově ovládané spínací hodiny FS20 ZE (obj. č.: ) Časové ovládání až 4 rádiově spínaných zařízení nebo pomocí generátoru náhodných funkcí simulace přítomnosti v domě či v bytě. Dálkové bezdrátové ovladače FS20 S8 a FS20 S20 (obj. č.: a ) Ruční vysílače s 8 nebo 20 ovládacími tlačítky pro různé funkce ovládání dovolují nezávisle na centrále cílené zapínání a vypínání (nebo stmívání) až 4 nebo 10 rádiově ovládaných zařízení. Dálkový bezdrátový ovladač FS20 S3 (obj. č.: ) Dálkový ovladač jako přívěsek na klíče se 3 ovládacími tlačítky. Vhodný pro stmívací a spínací funkce. Bezdrátový detektor pohybů FS20 PIRI (obj. č.: ) Tento dvoukanálový bezdrátový infračervený detektor pohybů (PIR) slouží k dálkovému rádiovému ovládání a řízení různých komponentů systému bezdrátového spínání FS20. Bezdrátový detektor kouře RM Uni-S (obj. č.: ) Tento detektor kouře vyšle v případě poplachu signály do dalších detektorů kouře, které budou mezi sebou propojeny kabely. Kromě toho vyšle tento detektor kouře v případě poplachu signál domácí centrále. Toto Vám zajistí včasné varování před nebezpečím vzniku požáru nezávisle na tom, do jaké místnosti provedete montáž tohoto detektoru (nebo těchto detektorů) kouře. V případě potřeby lze tento detektor přepnout i do režimu nouzového osvětlení. Bezdrátový regenerativní zesilovač FS20 RPT (obj. č.: ) Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah bezdrátového (rádiového) přenosu ovládacích povelů spínacího systému FS Vysvětlivky symbolů používaných v tomto návodu k obsluze Symbol blesku v trojúhelníku upozorňuje na možné nebezpečí ohrožení zdraví, například úrazem elektrickým proudem. Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat. Symbol ruky s ukazováčkem upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují k obsluze zařízení. 5 6

4 5. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem (nebo s jinými komponenty systému FS20) nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká rovněž jakýkoliv nárok, který by vyplýval ze záruky výrobku. Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny ve vnitřním zapojení přístroje! Nepoužívejte tento výrobek (toto zařízení) v nemocnicích a ve zdravotnických zařízeních. I když výrobky systému FS20 vyzařují pouze relativně slabé rádiové signály, mohly by tyto signály způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. Přístroje, které jsou napájeny síťovým napětím a ostatní komponenty systému FS20, nepatří do rukou malých dětí. Buďte zvláště opatrní při používání přístroje za přítomnosti malých dětí. Nenechávejte volně ležet obalový materiál. Fólie z umělé hmoty, polystyrén atd. se mohou stát v dětských rukách nebezpečnou hračkou. Práce se součástmi systému, které zůstávají pod napětím, mohou provádět pouze odborníci (kvalifikovaní elektrikáři). Pokud nemáte příslušná oprávnění nebo dostatečné zkušenosti, pak požádejte zkušeného elektrikáře, aby Vám pomohl se zapojením přístrojů (komponentů systému FS20 a ostatních domácích spotřebičů) a s jejich uvedením do provozu. Nezatěžujte tento výrobek silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí přístroje na tvrdou podlahu by mohlo způsobit jeho poškození. Nevystavujte dále tento výrobek příliš vysoké vlhkosti, příliš nízkým nebo vysokým teplotám (přímému slunečnímu záření). Správnou funkci přístroje mohou ovlivnit elektromagnetická a magnetická pole v blízkosti elektrických přístrojů (motorů) nebo reproduktorů atd. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. Manipulace s bateriemi Baterie nepatří do rukou malých dětí! Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Nepoužívejte (pokud to nebude nevyhnutelné) k napájení detektoru akumulátory, neboť mají nižší napětí (1,2 V) než obyčejné baterie (1,5 V). Nebudete-li tento bezdrátový detektor pohybů delší dobu používat (například při jeho skladování), vyndejte z něho baterie. Mohly by vytéci a způsobit poškození detektoru. Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte rovněž pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí a přispějte k jeho ochraně! 6. Všeobecné informace (vlastnosti a funkce detektoru) Tento detektor pohybů je vybaven následujícími funkcemi: Detekce (registrace) infračerveného záření (tepla), které vyzařují pohybující se osoby nebo teplokrevná zvířata (tato zvířata musejí mít však určitou minimální velikost, aby je tento detektor zaregistroval). Dosah detekce až 6 m, detekční úhel cca 90. Možnost nástěnné nebo stropní montáže. Ochrana IP 65 (ochrana proti vniknutí vody a prachu do vnitřku přístroje), která zajišťuje možnost používání tohoto detektoru i ve venkovním prostředí. Rozsáhlé možnosti kódování a adresování zajistí bezpečný rádiový přenos údajů Vašeho spínacího systému FS20 i v případě, budou-li například Vaši sousedé používat stejný bezdrátový systém spínání. Tímto způsobem můžete použít například v jednom domě více komponentů systému FS20, aniž by docházelo k jejich vzájemnému ovlivňování a rušení. Oba kanály tohoto detektoru mají následující vlastnosti: Každý kanál tohoto detektoru (vysílače) lze aktivovat a nastavit samostatně. Možnost detekce pohybů pouze ve tmě nebo i při zapnutém osvětlení (za denního světla). Nastavitelná mezní hodnota intenzity osvětlení pro aktivaci detektoru (soumrakový senzor). Dobu zapnutí detektorem ovládaného spotřebiče (přijímače) lze nastavit plynule v rozmezí od 0,25 sekund až po 4,5 hodiny. Volitelné nastavení chování ovládaného přijímače (jednotky neboli komponentu bezdrátového systému ovládání FS20) pomocí ovládacího povelu (např. zapnutí nebo vypnutí spotřebiče). Nastavitelný čas zpoždění vyslání ovládacího povelu po dvou nebo po několika po sobě jdoucích aktivacích detektoru pohybem. Nastavitelný takzvaný filtrační čas senzoru intenzity osvětlení (jak dlouho musí působit vyšší intenzita okolního osvětlení než nastavená mezní hodnota, aby došlo k zapnutí detektoru, resp. k vyslání ovládacího povelu detektorem). Možnost naprogramování časovače přijímače (jednotky neboli komponentu bezdrátového systému ovládání FS20) v rozsahu od 1 sekundy až do 4,5 hodiny (270 minut) včetně pomalého rozsvěcování a stmívání u stmívacích zařízení osvětlení. Možnost ručního zapínání a vypínání přijímače (jednotky neboli komponentu bezdrátového systému ovládání FS20) pomocí ovládacích tlačítek detektoru. 7. Dílenské (základní) nastavení detektoru Tento detektor byl ve výrobním závodě nastaven na základní parametry a můžete jej začít okamžitě používat na 1. vysílacím kanálu, pokud Vám budou vyhovovat následující nastavení: Nastavená intenzita osvětlení: Zapnutí (aktivace) detektoru při soumraku (ve tmě). Doba trvání zapnutí přijímače (jednotky neboli komponentu bezdrátového systému ovládání FS20), zaregistruje-li detektor nějaký pohyb: 1 minuta (poté dojde k vypnutí přijímače vysláním ovládacího povelu k jeho vypnutí). Zaregistruje-li detektor během této jedné minuty další pohyby, pak vyšle maximálně každých 24 sekund nový ovládací povel zapnutí přijímače, který zapne přijímač opět na dobu 1 minuty (= nastavitelné zpoždění vyslání ovládacího povelu po dvou nebo po několika po sobě jdoucích aktivacích detektoru pohybem). 2. kanál není aktivní (je vypnutý). 7 8

5 Přehled dílenských nastavení Nastavení Adresa 1. kanálu Adresa 2. kanálu Ovládací povel 1. kanálu Ovládací povel 2. kanálu Doba trvání zapnutí 1. a 2 kanálu Čas zpoždění vyslání ovládacího povelu Nastavená intenzita okolního osvětlení (1. kanál) Nastavená intenzita okolního osvětlení (3. kanál) Filtrační čas senzoru intenzity osvětlení Domácí kód 8. Uvedení detektoru do provozu Předprogramovaná hodnota (kód) 34 (zapnutí po nastavenou dobu) 44 (neaktivní kanál) (1 minuta) 2 (24 sekund, oba kanály) 2 (1. kanál je stále aktivní) 3 (2. kanál je aktivní pouze po soumraku) 2 (4 minuty, oba kanály) Náhodný kód a) Poznámky k montáži detektoru Detekční čočka tohoto detektoru je vybavena 17 segmenty, které ve výšce 2 m ohlídají plochu o rozměrech cca 3,75 x 3,75 m. Tímto způsobem lze zajistit detekční úhel 90 a detekční vzdálenost (dosah) až 6 m. Při montáži detektoru dejte pozor na to, že velikost detekčního prostoru závisí na výšce montáže detektoru. Zvolte podle místních podmínek umístění detektoru ve výši cca 1,8 až 2 metry nad podlahou. Abyste zabránili nežádoucí aktivaci detektoru pohybem domácích zvířat, nepouštějte je pokud možno do hlídaného prostoru. Pokud toto nebude možné, pokuste se nastavením výšky detektoru takovéto případy eliminovat. Tento detektor je vybaven ochranou proti jeho podlezení (v případě potřeby tuto ochranu zakryjte). Dejte pozor na to, že domácí zvířata lezou například na židle, stoly nebo na skříně a mohou se tak dostat do detekčního (hlídaného) prostoru a způsobit tím aktivaci detektoru. Nevystavujte detektor přímému slunečnímu záření, na detektor nesmí dopadat světlo automobilových světlometů atd. Nevhodné je rovněž umístění detektorů v blízkosti topných těles (například nad radiátory topení). V těchto případech může docházet k náhodné aktivaci detektoru pohybů, aniž by se v hlídaném prostoru nacházely nějaké osoby. Nasměrujte čočku tohoto detektoru proti stěně nebo proti podlaze, nikoliv na okna nebo na jiné zdroje tepelného záření. Účinnost detekce závisí na rozdílu teploty mezi pohybujícím se objektem a pozadím. Detekce pohybů skrze sklo (okna) není možná (infračervený senzor registruje v tomto případě teplotu skla). Dejte při montáži tohoto přístroje pozor na to, abyste senzor neumístili přímo nebo do blízkosti velkých kovových předmětů (topení, hliníkové obklady stěn). Tímto byste snížili dosah rádiového přenosu signálů. Vysílací výkon zařízení je menší než 10 mw a zdaleka nedosahuje takového výkonu, jaký mají například mobilní telefony (u nich je vysílací výkon až 200 x větší). Nepříznivé ovlivňování citlivých osob a zvířat takzvaným elektrosmogem nelze tedy očekávat. Bezdrátový systém spínání FS20, domácí centrála (počítačová) a všechny ostatní komponenty tohoto systému pracují v rádiovém pásmu 868 MHz, které je využíváno i jinými účastníky. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu a snížit tak i jeho dosah. b) Montáž detektoru Tento detektor můžete položit volně nebo jej připevnit ke stropu či ke stěně. K tomuto účelu slouží 2 protilehlé otvory v rozích spodní části pouzdra (krabičky) detektoru. Vyšroubujte 2 šroubky na horní straně krytu detektoru a tento kryt vyndejte opatrně společně s elektronikou z pouzdra (krabičky) detektoru. Otvory v tomto spodním krytu si označte na stěnu nebo na strop (například tužkou) místa pro vyvrtání otvorů ve stěně nebo ve stropě. Tyto otvory poté ve stěně nebo ve stropě vyvrtejte vhodným vrtákem. Dejte pozor na to, abyste nepoškodili při vrtání otvorů ve stěně nebo ve stropě elektrická vedení, plynová nebo vodovodní potrubí! K připevnění tohoto detektoru ke stěně nebo ke stropu budete potřebovat dva vhodné šroubky (vruty) a případně i vhodné hmoždinky. c) Součásti detektoru (ovládací tlačítka) 1 Infračervený senzor (tohoto senzoru se nedotýkejte). 2 Svítivá dioda signalizující provozní stav detektoru (tato LED při provádění nastavení detektoru svítí nebo bliká). 3 Ovládací tlačítka (tlačítka nastavení detektoru). 4 Kryt bateriového pouzdra. d) Vložení baterií do detektoru K napájení tohoto detektoru slouží dvě baterie 1,5 V velikosti N (LR 1). Pokud jste toto ještě neprovedli, otevřete pouzdro (kryt) detektoru. Vyšroubujte 2 šroubky na horní straně krytu detektoru a tento kryt vyndejte opatrně společně s elektronikou z pouzdra (krabičky) detektoru. Vedle bateriového pouzdra se nachází malý bílý sáček, který obsahuje vysoušecí prostředek, který chrání elektroniku detektoru před vlhkostí. Ponechte tento sáček na jeho místě. Tento sáček nikdy neotvírejte, neboť granule v něm obsažené jsou zdraví škodlivé a mohly by je spolknout malé děti. Do otevřeného bateriového pouzdra detektoru vložte 2 baterie 1,5 V velikosti N (LR 1) správnou polaritou podle označení (+) a (-) v bateriovém pouzdru. K napájení detektoru používejte raději alkalické baterie, neboť déle vydrží a nejsou tolik náchylné při jejich vybití k vytečení a zajistí maximální dosah přenosu rádiových povelů mezi přístroji. Použití akumulátorů je sice možné, ale jelikož mají nižší napětí než obvyklé baterie, budete je muset často dobíjet a kromě toho dochází při jejich použití ke snížení dosahu přenosu rádiových signálů mezi přístroji. Po vložení baterií potřebuje detektor asi 15 sekund ke svému oživení, teprve po uplynutí této doby začne registrovat pohyby přítomných osob nebo větších zvířat. Pokud provádíte první instalaci přístroje (jeho oživení), ponechte prozatím otevřený jeho kryt. Detektor budete muset totiž ještě naprogramovat. Zjistíte-li, že detektor nevysílá žádné ovládací povely, zkontrolujte do něj vložené baterie a v případě potřeby je vyměňte všechny najednou. 9 10

6 9. Uvedení detektoru do provozu a) Rychlé uvedení detektoru do provozu s dílenskými (základními) parametry Tento infračervený detektor pohybů můžete začít okamžitě používat s parametry, které byly již nastaveny ve výrobním závodě viz kapitola 7. Dílenské (základní) nastavení detektoru. Vysílací (ovládací) povely jsou po vložení baterií do detektoru nastaveny na náhodný domácí kód s adresou funkčních skupin 11 (= možnost ovládání více přijímačů pomocí jednoho detektoru neboli vysílače). Dejte prosím pozor na to, že kanál č. 2 není aktivní (je vypnutý). Pro uvedení do provozu rádiového přenosu signálů do přijímače (jednotky neboli komponentu bezdrátového systému ovládání FS20) je nutné nejprve přenést do přijímače domácí kód a příslušnou adresu z detektoru (z vysílače). Postupujte přitom následujícím způsobem: Přepněte nejprve příslušný přijímač (například bezdrátově ovládanou síťovou zásuvku) podle příslušného návodu k obsluze do režimu programování. Na příslušném přijímači se rozsvítí jeho kontrolka (LED) indikace provozního stavu. Stiskněte v otevřeném detektoru ovládací tlačítko 2 (pro aktivaci 2. kanálu stiskněte tlačítko 4). Po této akci přestane na přijímači svítit jeho kontrolka provozního stavu. Otestujte funkci bezdrátového spínání (zapínání a vypínání přijímače) krátkým stisknutím tlačítka 2 nebo 1 (pro kanál č. 2 platí stisknutí tlačítka 4 nebo 3). Například bezdrátově ovládaná síťová zásuvka FS20 ST musí zapnout nebo vypnout do ní připojený spotřebič. Tím jste provedli oživení detektoru pohybů s dílenskými parametry. b) Přizpůsobení detekčního prostoru otestováním detektoru chůzí Velikost hlídaného prostoru detektorem můžete změnit a přizpůsobit ji podle svých individuálních požadavků. Postupujte přitom následujícím způsobem: Přibližujte se pomalu k detektoru v hlídaném prostoru (procházejte se tímto prostorem křížem krážem). Zaregistruje-li detektor Váš pohyb, rozsvítí se na něm a na příslušném přijímači (například na bezdrátově ovládané síťové zásuvce FS20 ST) kontrolka (LED). Toto znamená, že musí být aktivní alespoň jeden kanál detektoru a že musí být tento nastaven na spínání pouze po soumraku. Dejte při této kontrole pozor na nastavený čas zpoždění vyslání ovládacího povelu (dílenské neboli základní nastavení 24 sekund), který brání aktivaci detektoru pohybem osob (tedy Vaší chůzí v detekčním prostoru) v krátkých časových intervalech. c) Sestavení detektoru Pokud nebudete dále provádět žádná další nastavení (programování), vložte elektroniku detektoru do jeho pouzdra. Nastavení detektoru pohybů na jiné parametry popisujeme v následujících kapitolách. 1 Čočka infračerveného senzoru 2 Horní část krytu detektoru 3 Těsnění 4 Spodní část krytu detektoru Pokud ponecháte horní kryt s čočkou na elektronice detektoru, pak zjistíte správnou polohu tohoto krytu tím, že se jeho otvory musejí krýt s otvory v pouzdře (v krabičce) detektoru. Před přišroubováním horního krytu dejte pozor na to, aby bylo správně usazené těsnění ve drážce tohoto krytu. 11 Pokud ponecháte horní kryt detektoru s čočkou odkrytý, pak dodržte následující pokyny: Nedotýkejte se prsty pasivního infračerveného senzoru (PIR). Pot a částečky pokožky mohou snížit citlivost tohoto senzoru. Nasaďte elektroniku na čočku takovým způsobem, aby se úchytky pouzdra čočky přesně kryly s prohlubněmi (drážkami) na držáku senzoru. Na následujícím vyobrazení vidíte, že je čočka vybavena dvěma užšími a jednou širokou úchytkou k jejímu připevnění ke krytu. Podle šířky těchto úchytek poznáte, jakým způsobem máte provést nasazení elektroniky do čočky. A = čočka, B = infračervený senzor, C = soumrakový senzor 1 = široká úchytka, 2 a 3 = úzké úchytky d) Funkce tlačítek nastavení Funkce Krátce Vypnutí 1. kanálu (spotřebiče) Krátce Zapnutí 1. kanálu (spotřebiče) Krátce Vypnutí 2. kanálu (spotřebiče) Krátce Zapnutí 2. kanálu (spotřebiče) 1 sek. 1 sek. Nastavení času 1. kanálu 1 sek. 1 sek. Nastavení času 2. kanálu 5 sek. Intenzita okolního osvětlení (1. kanál) 5 sek. Intenzita okolního osvětlení (2. kanál) 5 sek. Doba trvání zapnutí 1. kanálu 5 sek. Doba trvání zapnutí 2. kanálu 5 sek. 5 sek. Adresa 1. kanálu 5 sek. 5 sek. Adresa 2. kanálu 5 sek. 5 sek. Čas zpoždění vyslání ovládacího povelu (1. kanál) 5 sek. 5 sek. Čas zpoždění vyslání ovládacího povelu (2. kanál) 5 sek. 5 sek. 5 sek. Deaktivace vyslání ovládacího povelu (1. kanál)* 5 sek. 5 sek. 5 sek. Deaktivace vyslání ovládacího povelu (2. kanál)* 5 sek. 5 sek. 5 sek. Filtrační čas soumrakového senzoru (1. kanál) 5 sek. 5 sek. 5 sek. Filtrační čas soumrakového senzoru (2. kanál) 5 sek. 5 sek. Zadání domácího kódu 5 sek. 5 sek. Zpětné nastavení na dílenské parametry (RESET) * Viz kapitola 12. Individuální nastavení detektoru pohybů a její odstavec b) Aktivace a deaktivace kanálů, ovládací povely kanálů. 12

7 10. Kódy a adresování bezdrátového systému spínání FS20 Systém bezdrátového spínání FS20 pracuje na základě takzvaného domácího kódu (Hauscode), takže i Váš soused může používat stejný systém bezdrátového ovládání, aniž by se oba systémy (Váš a sousedův) navzájem ovlivňovaly (ovšem za předpokladu, že budou oba domácí kódy jinak naprogramovány). Aby bylo možné ovládat přijímače (například bezdrátově ovládané spínače) přímo a v jejich kombinaci, má systém FS20 v rámci tohoto domácího kódu k dispozici celkem 256 různých adres (4 4 = 256). Těchto 256 adres je dále rozděleno do následujících 4 typů adres (počet adres, který je k dispozici, je uveden v závorkách): Samostatné adresy (225) Adresy funkčních skupin (15) Lokální řídící (hlavní) adresy (15) Globální řídící (hlavní) adresa (1) Každé přijímací jednotce lze přiřadit z každého typu adres po jedné adrese. Tímto způsobem může každý přijímač reagovat až na 4 různé adresy, avšak vždy pouze na jednu adresu z jednoho typu adres. Má-li jeden přijímač (například dálkově ovládaná síťová zásuvka) reagovat na více vysílačů (ovládacích jednotek), pak je možné naprogramovat tyto vysílače na stejnou adresu nebo při různě nastavených typech adres vysílačů naprogramovat přijímač postupně za sebou na tyto různé adresy. Jednotlivé typy adres mají následující funkce: Samostatné adresy Každý přijímač by měl být nastaven na jednu samostatnou adresu, aby jej bylo možné separátně ovládat. Adresy funkčních skupin Více přijímačům je přiřazena jedna adresa funkčních skupin, jako by se jednalo o jednu funkční jednotku. Přiřadíte-li všem osvětlovacím tělesům (lampám) v domě jednu funkční skupinu, pak můžete tyto lampy v celém domě rozsvítit nebo zhasnout jedním stisknutím ovládacího tlačítka. Lokální řídící (hlavní) adresy V tomto případě bude více přijímačů definováno prostorově (v jedné místnosti) jako jedna jednotka a tato jednotka bude ovládána pomocí lokální řídící adresy. Přiřadíte-li všem přijímačům (spotřebičům) v prostoru (v místnosti) jednu lokální hlavní adresu, pak je můžete po opuštění tohoto prostoru všechny vypnout jedním stisknutím ovládacího tlačítka. Globální řídící (hlavní) adresa V tomto případě přiřadíte více přijímačům jednu globální řídící adresu a budete je ovládat společně pomocí této adresy. Po opuštění domu můžete tímto způsobem například vypnout všechny takto nastavené spotřebiče jedním stisknutím ovládacího tlačítka. Toto adresování Vám dovoluje využít mnoho možností ovládání jednotlivých zařízení. Tímto způsobem můžete realizovat dokonce i přístupová oprávnění (oprávnění ke vstupu) například tím, že přiřadíte třem garážovým vratům různé samostatné adresy a jednu společnou adresu funkční skupiny. Více osob může v tomto případě obdržet jeden ruční dálkový bezdrátový ovladač (vysílač) s nastavenou samostatnou adresou pro jedna garážová vrata, přičemž bude možné otevřít všechna garážová vrata pomocí jednoho dálkového ovladače s naprogramovanou adresou funkční skupiny nebo bude možné všechna tato garážová vrata večer uzavřít například pomocí bezdrátově ovládaných spínacích hodin (například pomocí přístroje FS20 ZE). Nastavení různých typů adres a dalších adres se provádí na vysílači (na ovládací jednotce, zde na detektoru pohybů) a toto nastavení se dále přenese jako přiřazení do jednotlivých přijímačů (dálkově ovládaných přístrojů). Aby přijímač tuto adresu přijal, musí být přepnut do režimu programování. 11. Začlenění detektoru pohybů do systému adres Pro zakódování detektoru pohybů (jeho dvou spínacích kanálů) se používá domácí kód, adresa funkční skupiny a podadresa. Pomocí speciálních přiřazení adresních skupin je možné naprogramovat detektor pohybů jako lokální nebo hlavní ovládací jednotku. Pro zadání 8-místného domácího kódu (Hauscode), 2-místné adresní skupiny a 2-místné podadresy se používají tlačítka 1, 2, 3 a 4. V rámci domácího kódu můžete k tomuto adresování využít 225 samostatných adres, 15 funkčních skupin, 15 lokálních adres a 1 globální hlavní adresu. a) Nastavení domácího kódu [Hauscode] Tento kód je 8-místný a je rozdělen na 2 části. Při zadávání tohoto 8-místného domácího kódu se používají pouze číslice 1 až 4. Z toho vyplývá celkový počet možných domácích kódů: 4 8 = (4 8 = 4 x 4 x 4 x 4 x 4 x 4 x 4 x 4 = 65536). Všechny bezdrátové ovládací jednotky (k nim patří samozřejmě detektor pohybů FS20 PIRA nebo domácí centrála FHZ1000) stejného systému musejí být nastaveny na stejný domácí kód (k zajištění bezpečnosti a pro pozdější rozšiřování systému si tento domácí kód poznamenejte). Po vložení baterií detektoru zvolí tento detektor náhodný domácí kód. V případě potřeby změny domácího kódu proveďte následující základní nastavení: Stiskněte a podržte současně stisknutá tlačítka a tak dlouho (déle něž 5 sekund), dokud na detektoru pohybů nezačne blikat kontrolka (LED) v sekundových intervalech. Nyní zadejte postupným tisknutím tlačítek,, a příslušný (požadovaný) 8-místný domácí kód. Tento kód musí být stejný u všech bezdrátových ovládacích jednotek (vysílačů) systému bezdrátového dálkového ovládání (a spínání) FS20 (k zajištění bezpečnosti a pro pozdější rozšiřování systému si tento domácí kód poznamenejte). Příklad nastavení: (,,,,,,, ). Po zadání osmé číslice dojde k ukončení režimu programování domácího kódu a na detektoru přestane svítit kontrolka (LED). Zvolený domácí kód platí pro oba kanály! b) Nastavení (přiřazení) adres Adresa jednoho kanálu se skládá 2-místné adresní skupiny a z 2-místné podadresy (například = adresní neboli funkční skupina, 31 = podadresa). Dílensky jsou nastaveny všechny (oba dva) kanály na adresní skupinu 11. Pokud budete současně používat více ovládacích jednotek (ovladačů, vysílačů, detektorů pohybů) a přitom budete chtít ovládat různé přístroje (přijímače), pak musíte na vysílačích nastavit různé adresy. Dílensky jsou oba páry ovládacích tlačítek tohoto detektoru nastaveny na následující páry adres (adresní skupina / podadresa): Tlačítkový pár: (1. kanál) (2. kanál) Adresa:

8 c) Zadání samostatných adres (adresní skupiny / podadresy) Pokud hodláte zadat samostatné adresy kanálů detektoru pohybů, postupujte následujícím způsobem: Stiskněte obě tlačítka příslušného páru a podržte tato tlačítka stisknutá tak dlouho (déle něž 5 sekund), dokud na detektoru nezačne blikat kontrolka (LED) v sekundových intervalech. U 1. kanálu stisknete současně tlačítka a, u 2. kanálu stisknete současně tlačítka a. Nyní zadejte postupným tisknutím ovládacích tlačítek,, a 2-místnou adresní skupinu a 2-místnou podadresu pro příslušný zvolený kanál. Příklad zadání: 1431 (, = adresní skupina;, = podadresa). Po zadání čtvrté číslice dojde k ukončení režimu programování a na detektoru přestane svítit kontrolka (LED). e) Příklad přiřazení adres Při rozsáhlé instalaci systému ovládání je třeba dát pozor na systematický výběr jednotlivých adres, aby přiřazení příslušných adres bylo přehledné a aby jednotlivé ovládané spotřebiče byly smysluplně uspořádány společně do jednotlivých skupin. Důležité upozornění: Adresní skupina 44 jakož i podadresa 44 mají zvláštní význam viz následující odstavec. d) Přiřazení funkčních skupin a globálních (hlavních) adres Funkční skupiny [44xx] Zadáte-li adresní skupinu 44, pak podadresa (pokud nebude rovněž zadána jako číslo 44 viz dále) bude definována jako funkční skupina. Tímto způsobem lze provést definici až 15 různých funkčních skupin (4411 až 4443). Možná nastavení adres: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4441, 4442, 4443 Lokální adresy [xx44] Zadáte-li podadresu 44, pak bude mít tento ovládací kanál funkci lokální řídící adresy (jednotky) společně se zadanou adresní skupinou. Všechny přijímače (spotřebiče), které budou naprogramovány na tuto adresu, budou ovládány současně. Možná nastavení adres: 1144, 12442, 13443, 1444, 2144, 22442, 2344, 2444, 3144, 3244, 3344, 4144, 4244, 4344 Globální adresa [4444] Zadáte-li do adresní skupinu i do podadresy číslo 44, pak bude mít tento ovládací kanál funkci globální řídící adresy (jednotky). Všechny přijímače (spotřebiče), které budou naprogramovány na tuto adresu, budou ovládány současně. Možné nastavení globální adresy: pouze 4444 Každé místnosti byla přiřazena vlastní adresní skupina: Místnost A: 11 Místnost B: 12 + ovládání markýzy Místnost C: 13 Místnost D: 14 Možné adresní skupiny jsou (15 různých možností): 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Abyste mohli ovládat tímto detektorem nebo jiným vysílačem systému FS20 každý přijímač (spotřebič) samostatně, je třeba přiřadit každému přijímači samostatnou adresu. K tomu je zapotřebí zadat k již zvolené adresní skupině (místnost A: 11, místnost B: 12, místnost C: 13 a místnost D: 14) ještě podadresu. Možné podadresy jsou (15 různých možností): 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 V příkladu bylo ovládání markýzy naprogramováno na adresu 1211, která je složena z adresní skupiny 12 a podadresy 11, u všech spotřebičů v místnosti A byla naprogramována jedna lokální adresa (zde 1144 )

9 U lokální řídící adresy musí být nastavena podadresa vždy jako 44, zatímco u adresní skupiny lze zvolit některou z 15 následujících možností: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Příklad: Lokální řídící adresa 1144 = adresní skupina 11 + podadresa 44. Všechny lampy v domě (všechna osvětlení) lze ovládat pomocí globální řídící neboli hlavní adresy Ovládání markýzy bylo úmyslně naprogramováno na samostatnou adresu Markýza může být tedy v tomto příkladu ovládána pouze samostatně. Stropní osvětlovací tělesa ve všech místnostech byla dodatečně zahrnuta do jedné funkční skupiny (v příkladu adresní skupina 44 + podadresa 11 ) a lze je takto společně zapínat a vypínat. U funkční skupiny musí být adresní skupina nastavena vždy na 44 a pro podadresu lze zvolit některou z 15 následujících možností: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Po ukončení naprogramování domácího kódu a adres můžete tato nastavení bezdrátově přenést do příslušných přístrojů systému FS20 podle příslušných návodů k obsluze. b) Aktivace a deaktivace kanálů, ovládací povely kanálů Ovládací povel detektoru znamená vyslání bezdrátového povelu do přijímače (do jednotky bezdrátového systému ovládání FS20), které provede detektor po zaregistrování nějakého pohybu. Tímto nastavením (vysláním příslušného povelu) můžete vyvolat v přijímači různé reakce. Dílenské nastavení představuje vyslání povelu zapnutí při původní neboli nastavené mezní hodnotě intenzity okolního osvětlení po nastavený čas doby trvání zapnutí přijímače a po uplynutí tohoto času vyslání povelu vypnutí přijímače (kombinace ovládacích tlačítek 34 ). Aktivaci nebo deaktivaci příslušného kanálu č. 1 nebo 2, respektive volbu režimu provozu kanálu včetně intenzity podle okolního osvětlení provedete následujícím způsobem: Stiskněte a podržte stisknutá po dobu cca 5 sekund současně tlačítka 1, 3 a 4 (aktivace kanálu č. 1) nebo 1, 2 a 3 (aktivace kanálu č. 2). Na detektoru začne pomalu blikat kontrolka (LED) v sekundových intervalech. Nyní zadejte stisknutím tlačítek 1, 2, 3 a 4 požadovaný ovládací povel neboli kód (kombinace stisknutí dvou tlačítek) viz následující tabulka. Tímto způsobem (zadáním požadovaného ovládacího povelu kromě kódu 44) provedete rovněž aktivaci příslušného kanálu. Po stisknutí obou tlačítek dojde k automatickému ukončení režimu programování a na detektoru přestane svítit jeho kontrolka (LED). 12. Individuální nastavení detektoru pohybů Nebude-li Vám vyhovovat dílenské nastavení přístroje, můžete samozřejmě provést různá vlastní nastavení detektoru pohybů. Tato nastavení musíte provést s otevřeným krytem detektoru pohybů, abyste měli přístup k jeho ovládacím tlačítkům. Detektor pohybů může vysílat ovládací povely na 2 kanálech, tedy ovládat současně 2 přijímače a k nim připojené elektrické spotřebiče. Nastavení obou kanálů můžete provést odděleně (samostatně), pouze domácí kód musí být u obou kanálu stejný. Ovládací tlačítka, která se používají k nastavení parametrů 2. kanálu jsou uvedena v textu (v následujících odstavcích) v kulatých závorkách. a) Ruční zapínání a vypínání ovládaných přístrojů Stiskněte krátce tlačítko 2 ( 4 ) = zapnutí ovládaného přístroje (přijímače), nebo stiskněte krátce tlačítko 1 ( 3 ) = vypnutí ovládaného přístroje (přijímače). Každé stisknutí některého z ovládacích tlačítek způsobí krátké rozsvícení kontrolky (LED). Upozornění: Zapnutí nebo vypnutí tímto detektorem pohybů ovládaného spotřebiče (přijímače) krátkým stisknutím příslušného tlačítka nastavení závisí na naprogramování ovládacího povelu příslušného kanálu viz následující odstavec b) Aktivace a deaktivace kanálů, ovládací povely kanálů. Pokud provedete vypnutí funkce příslušného kanálu, pak nebudou výše uvedená tlačítka fungovat. Dvojice tlačítek Ovládací povel (zapnutí nebo vypnutí spotřebiče) 11 Zapnutí (původní, nastavená mezní hodnota intenzity okolního osvětlení). 12 Vypnutí spotřebiče. 13 Zapnutí (intenzita okolního osvětlení: 12,5 % nastavené mezní hodnoty). 14 Zapnutí (intenzita okolního osvětlení: 25,0 % nastavené mezní hodnoty). 21 Zapnutí (intenzita okolního osvětlení: 37,5 % nastavené mezní hodnoty). 22 Zapnutí (intenzita okolního osvětlení: 50,0 % nastavené mezní hodnoty). 23 Zapnutí (intenzita okolního osvětlení: 62,5 % nastavené mezní hodnoty). 24 Zapnutí (intenzita okolního osvětlení: 75,0 % nastavené mezní hodnoty). 31 Zapnutí (intenzita okolního osvětlení: 87,5 % nastavené mezní hodnoty). 32 Zapnutí (intenzita okolního osvětlení: 100,0 % nastavené mezní hodnoty). 33 Vypnutí po dobu trvání nastavené doby zapnutí přijímače (spotřebiče). 34 Zapnutí (původní intenzita osvětlení) po nastavený čas doby trvání zapnutí přijímače (spotřebiče) a po uplynutí tohoto času vyslání povelu vypnutí přijímače (spotřebiče). 41 Zapnutí (intenzita osvětlení 100 %) po nastavený čas doby trvání zapnutí přijímače (spotřebiče) a po uplynutí tohoto času vyslání povelu vypnutí přijímače (spotřebiče). 42 Zapnutí (původní intenzita osvětlení) po nastavený čas doby trvání zapnutí přijímače (spotřebiče) a po uplynutí tohoto času přepnutí do režimu původního (starého) režimu provozu (tento povel nepřijímají všechny přijímače). 43 Zapnutí (intenzita osvětlení 100 %) po nastavený čas doby trvání zapnutí přijímače (spotřebiče) a po uplynutí tohoto času přepnutí do režimu původního (starého) režimu provozu (tento povel nepřijímají všechny přijímače). 44 Deaktivace kanálu (vypnutí jeho funkce). Zadáte-li některý z ovládacích povelů (kromě kódu 44), provedete tím aktivaci 1. nebo 2. kanálu. Zadáte-li dvojčíslí (kód) 44, provedete deaktivaci příslušného kanálu. Budete-li používat pouze jeden kanál, pak funkci druhého kanálu vypněte (kód 44). Tím snížíte odběr proudu z baterií vložených do detektoru a nebudete tím rušit ostatní systémy, které se nacházejí v dosahu tohoto detektoru

10 c) Informace k provedení synchronizace přijímače s 2. kanálem detektoru: Abyste zabránili tomu, aby již používaný přijímač systému FS20 naprogramovaný na 1. kanál detektoru nebyl ovlivněn během programování 2. kanálu vysláním příslušného ovládacího povelu z 1. kanálu tohoto detektoru po zaregistrovaném pohybu do přijímače, proveďte v tomto případě následující: Proveďte nejprve zadání požadované adresy 2. kanálu, dále zvolte požadovaný ovládací povel a nastavení doby trvání zapnutí 2. kanálu. Vyndejte poté z detektoru baterie. Přepněte příslušný přijímač (například bezdrátově ovládanou síťovou zásuvku) podle příslušného návodu k obsluze do režimu naprogramování adres. Vložte opět do detektoru baterie a stiskněte během 15 sekund po vložení baterií uvnitř detektoru tlačítko nastavení č. 4. Po této akci vyšle detektor pohybů do příslušného přijímače adresu 2. kanálu a domácí kód. Během těchto 15 sekund po vložení baterií nebude detektor reagovat na žádné pohyby. Tím je vyloučeno vyslání ovládacího povelu z 1. kanálu detektoru do příslušného přijímače. f) Volby Kanál je stále aktivní a Kanál je aktivní pouze po soumraku Po aktivaci příslušného kanálu stisknutím tlačítka 1 (1. kanál) nebo 3 (2. kanál) můžete během jedné minuty stisknutím příslušného tlačítka zvolit funkci Kanál je stále aktivní nebo Kanál je aktivní pouze po soumraku. Viz následující tabulka. Po stisknutí příslušného tlačítka přestane na detektoru svítit jeho kontrolka a novou intenzitu okolního osvětlení nebudete moci dále nastavit. Tlačítko Funkce 1 1. kanál je aktivní pouze po soumraku 2 1. kanál je stále aktivní 3 2. kanál je aktivní pouze po soumraku 4 2. kanál je stále aktivní Zadáte-li dvojčíslí (kód) 44, provedete deaktivaci příslušného kanálu a tento kanál zůstane dále deaktivován nezávisle na výše uvedeném nastavení intenzity okolního osvětlení, Dejte však přitom pozor na to, že je 2. kanál dílensky nastaven pouze zapínání po soumraku (2. kanál je aktivní pouze po soumraku). Má-li 2. kanál reagovat například při denním světle, pak zvolte nabídku (kód) (1. kanál je stále aktivní). Viz následující 3 odstavce d) Nastavení mezní hodnoty intenzity osvětlení pro aktivaci jednoho kanálu, e) Nastavení stejné nezní hodnoty intenzity osvětlení pro aktivaci obou kanálů a f) Volby Kanál je stále aktivní a Kanál je aktivní pouze po soumraku. d) Nastavení mezní hodnoty intenzity osvětlení pro aktivaci jednoho kanálu Hodnotu intenzity osvětlení, která má znamenat hranici mezi osvětlením a tmou, lze nastavit na přístroji v širokém rozsahu. Toto naprogramování proveďte při požadovaném osvětlení okolí, při kterém má docházet k vysílání ovládacích povelů z detektoru. Příslušná soumrakovým detektorem změřená intenzita okolního osvětlení se uloží do paměti detektoru jako mezní hodnota. Stiskněte a podržte stisknuté po dobu cca 5 sekund tlačítko 1 (pro nastavení intenzity okolního osvětlení kanálu č. 2 použijte tlačítko 3 ). Na detektoru se krátce rozsvítí kontrolka (LED). Pokud nebudete provádět žádná další nastavení, uzavřete kryt detektoru. Po uplynutí 1 minuty po stisknutí tlačítka 1 ( 3 ) uloží detektor do své paměti změřenou intenzitu okolního osvětlení jako mezní hodnotu pro provádění spínání. Na detektoru přestane svítit kontrolka (LED). e) Nastavení stejné mezní hodnoty intenzity osvětlení pro aktivaci obou kanálů Stiskněte a podržte stisknuté po dobu cca 5 sekund ovládací tlačítko 1 (aktivace kanálu č. 1). Na detektoru se krátce rozsvítí kontrolka (LED). Během 1 minuty stiskněte a podržte stisknuté po dobu cca 5 sekund tlačítko 3 (aktivace kanálu č. 2). Po této akci budete mít opět čas 1 minuty k umístění detektoru a k jeho uzavření. Pokud nebudete provádět žádná další nastavení, uzavřete kryt detektoru a proveďte jeho umístění. Po uplynutí 1 minuty po stisknutí tlačítka 3 uloží detektor do své paměti změřenou intenzitu okolního osvětlení jako mezní hodnotu pro provádění spínání na obou kanálech. Na detektoru přestane svítit kontrolka (LED)

11 g) Nastavení doby trvání zapnutí (vypnutí) přijímače po aktivaci detektoru Zaregistruje-li detektor nějaký pohyb, pak dokáže zapnout ovládacím povelem přijímač (jednotku bezdrátového systému ovládání FS20) podle provedeného nastavení na dobu 0,25 sekundy až 255 minut (4 hod. 15 min.). Tato nastavená doba však může znamenat i dobu trvání vypnutí přijímače viz odstavec této kapitoly b) Aktivace a deaktivace kanálů, ovládací povely kanálů. Dílenské nastavení této doby představuje 1 minutu. Je možné provést i trvalé zapnutí bezdrátově ovládaného přijímače (spotřebiče). Stiskněte a podržte stisknuté po dobu cca 5 sekund tlačítko 2 (= aktivace kanálu č. 1) nebo 4 (= aktivace kanálu č. 2). Na detektoru začne pomalu blikat kontrolka (LED) v sekundových intervalech. Nyní zadejte stisknutím tlačítek 1, 2, 3 a 4 požadovanou dobu zapnutí (vypnutí) přijímače (spotřebiče). První dvě číslice znamenají násobenec (číselnou hodnotu), druhé dvě číslice znamenají násobitel (multiplikátor), který představuje základní dobu v sekundách (jednotku času). Po zadání 4. číslice (po stisknutí 4. tlačítka) dojde k automatickému ukončení režimu programování a na detektoru přestane svítit kontrolka (LED). Příklad nastavení 1 minuty (dílenské nastavení): Stiskněte postupně tato tlačítka: = 15 x 4 s = 60 s Příklad nastavení 5 sekund : Stiskněte postupně tato tlačítka: = 10 x 0,5 s = 5 s Dvojice tlačítek Číselná hodnota (násobenec) 1. a 2. tlačítko 11 Trvalé zapnutí spotřebiče 0,25 s ,5 s s s s s s s s = 1,07 min. Čas v sekundách (multiplikátor) 3. a 4. tlačítko s = 2,13 min s = 4,27 min s = 8,53 min s = 17,07 min s = 17,07 min s = 17,07 min s = 17,07 min. h) Nastavení doby zpoždění vyslání ovládacího povelu Toto zpoždění představuje dobu trvání prodlevy neboli čas, který musí uplynout od poslední aktivace detektoru (kdy detektor zaregistroval nějaký pohyb), dříve než detektor vyšle další ovládací povel při zaregistrování nového pohybu (při jeho další aktivaci). Tuto prodlevu mezi vysíláním ovládacích povelů můžete nastavit na 8, 24, 56 nebo na 120 sekund. Dílenské nastavení představuje 24 sekund. Stiskněte a podržte stisknutá po dobu cca 5 sekund současně tlačítka 1 a 4 (aktivace kanálu č. 1) nebo 2 a 3 (aktivace kanálu č. 2). Na detektoru začne pomalu blikat kontrolka (LED) v sekundových intervalech. Nyní zadejte stisknutím tlačítek 1, 2, 3 a 4 požadovanou prodlevu mezi vysíláním ovládacích povelů (viz následující tabulka). Po stisknutí příslušného tlačítka dojde k automatickému ukončení režimu programování a na detektoru přestane svítit kontrolka (LED). Stisknutí tlačítka Zvolená prodleva 1 8 s 2 24 s 3 56 s s Dejte prosím pozor na následující okolnosti: Čím kratší prodlevu nastavíte, tím můžete způsobit značné snížení životnosti do detektoru vložených baterií v závislosti na tom, jak často bude muset detektor vysílat ovládací povely. Tato prodleva by měla být vždy kratší než nastavený čas zapnutí spotřebiče - viz g) Nastavení doby trvání zapnutí (vypnutí) přijímače po aktivaci detektoru -, aby nevznikaly žádné takzvané mrtvé časy, při kterých by nemohlo dojít k zapnutí dálkově ovládaného spotřebiče. i) Nastavení takzvaného filtračního času Tento filtrační čas udává, po jakou dobu musí být intenzita okolního osvětlení vyšší než nastavená (změřená) mezní hodnota, dokud detektor nerozezná stav světlo a kdy nebudete provádět žádné vysílání ovládacích povelů při jeho nastavení (jeho příslušného kanálu) na funkci zapínání ve tmě. Zaregistruje-li detektor během tohoto času (této nastavené doby) dostatečnou intenzitu okolního osvětlení (například po zapnutí osvětlovací tělesa), nevyšle detektor žádný nový povel pro zapnutí přijímače tak dlouho, dokud bude například osvětlovací těleso svítit. Čím delší bude tento čas, tím déle bude trvat, dokud nerozezná detektor dostatečnou intenzitu osvětlení (vyšší než mezní hodnotu), přepínání bude v tomto případě pomalejší (pozvolnější). Dílenské nastavení představuje čas 4 minuty. Stiskněte a podržte stisknutá po dobu cca 5 sekund současně tlačítka 2, 3 a 4 (aktivace kanálu č. 1) nebo 1, 2 a 4 (aktivace kanálu č. 2). Na detektoru začne pomalu blikat kontrolka (LED) v sekundových intervalech. Nyní zadejte stisknutím tlačítek 1, 2, 3 nebo 4 požadovaný filtrační čas (viz následující tabulka). Po stisknutí příslušného tlačítka dojde k automatickému ukončení režimu programování a na detektoru přestane svítit kontrolka (LED). Stisknutí tlačítka Zvolený čas 1 2 minuty 2 4 minuty 3 8 minut 4 16 minut 21 22

12 j) Zpětné nastavení detektoru na dílenské (základní) parametry Stiskněte a podržte stisknutá po dobu cca 5 sekund současně tlačítka 2 a 4. Na detektoru začne pomalu blikat kontrolka (LED) v sekundových intervalech. Nyní stiskněte libovolné ovládací tlačítko 1, 2, 3 nebo 4. Tím jste přepnuli opět detektor na původní dílensky nastavené parametry a vymazali jste z jeho paměti všechna vlastní provedená nastavení. Po stisknutí některého z ovládacích tlačítek dojde k automatickému ukončení režimu programování a na detektoru přestane svítit kontrolka (LED). Dejte prosím pozor na následující okolnosti: Pokud nedojde po stisknutí tlačítek 2 a 4 k zpětnému nastavení detektoru na dílenské parametry, netiskněte během následující jedné minuty žádné ovládací tlačítko. Po uplynutí této doby se detektor vátí k původnímu nastavení, které jste na něm provedli (Vámi nastavené parametry zůstanou zachovány). Po zpětném nastavení detektoru na dílenské (základní) parametry dojde rovněž k vygenerování nového domácího kódu, se kterým musí být příslušný ovládaný přijímač nově sladěn. Pokud jste si poznamenali Vámi nastavený domácí kód, pak tento starý domácí kód můžete znovu zadat. k) Naprogramování časovače (timeru) přijímačů Má-li detektor pohybů FS20 PIRA ovládat přijímače (komponenty systému FS20) s použitím jejich interního timeru, které jsou také ovládány jinými vysílači (například bezdrátovými ovladači), pak naprogramujte interní timer (časovač) přijímače následujícím způsobem: Stiskněte krátce (po kratší dobu než 5 sekund) dvojici tlačítek, která je přiřazena příslušnému přijímači. Tím spustíte odpočítávání času timeru nebo jej zastavíte. Během měření tohoto času bliká na přijímači jeho kontrolka (LED). Pro vlastní naprogramování příslušných timerů platí pokyny, které jsou uvedeny v příslušných návodech k obsluze nastavovaných přijímačů. Čas nastavený na detektoru pohybu podle kapitoly g) Nastavení doby trvání zapnutí (vypnutí) přijímače po aktivaci detektoru bude mít přednost před nastaveným časem interního timeru přijímače, jestliže podle odstavce g) Ovládací povely detektoru (jejich nastavení) nastavíte ovládací povel v rozmezí 33 až 43. Abyste mohli použít u detektoru pohybů FS20 PIRA interní nastavený čas přijímače, nastavte podle odstavce b) Aktivace a deaktivace kanálů, ovládací povely kanálů ovládací povel v rozmezí 11 až Signalizace vybitých baterií Tuto skutečnost signalizuje detektor pohybu 3-násobným zablikáním své kontrolky v intervalu jedné sekundy po každém zaregistrování nějakého pohybu (s minimální prodlevou 10 sekund). Proveďte v tomto případě v detektoru výměnu baterií. 15. Údržba a čištění přístroje Přístroj kromě občasné výměny baterií nevyžaduje prakticky žádnou údržbu. Přístroj čistěte měkkým, čistým a suchým hadříkem bez žmolků. Větší nečistoty odstraňujte navlhčenou utěrkou v mírně teplé vodě. K čištění nepoužívejte žádná rozpouštědla, neboť byste mohli neleptat kryty přístroje z umělé hmoty a setřít z nich důležité popisy. 16. Technické poznámky k rádiovému přenosu signálů (ovládacích povelů) Bezdrátový systém spínání FS20, centrála, pokojové regulátory, ovladače, detektor pohybů pracují v rádiovém pásmu 868 MHz, které je využíváno i jinými účastníky. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu a snížit tak i jeho dosah. Uváděný dosah až 100 m mezi vysílačem a přijímačem platí pro volný prostor. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. Další možné příčiny snížení dosahu rádiového přenosu Vliv vysokofrekvenčních polí všeho druhu. Zástavba všeho druhu a vegetace (stromy). Vodivé kovové díly, které se nacházejí v blízkosti přístrojů nebo v linii rádiového spojení (například topná tělesa, kovové izolace oken, železobetonové konstrukce atd.). Ovlivnění vyzařovací charakteristiky antén blízkostí elektricky vodivých ploch nebo předmětů (to se týká i lidských těl a vzdálenosti od země). Interferenční (širokopásmová) rušení v městské zástavbě, která snižují odstup signálu od šumu. Přístroje v tomto šumu nerozeznají příslušné signály. Vyzařování nesprávně odrušených přístrojů, například otevřené osobní počítače atd. 17. Technické údaje Charakteristika senzoru (PIR): Pasivní infračervený senzor, dosah až 6 m, detekční úhel 90 (45 v obou směrech) Dosah rádiového přenosu: Cca 100 m (ve volném prostoru) * Frekvence rádiového přenosu: 868,35 MHz (2 kanály) Napájení: 2 alkalické baterie 1,5 V velikosti N (LR 1) Životnost baterií: Ochrana (krytí): IP 65 Rozměry (š x v x h): Cca 1 rok (1000 vyslaných povelů denně) 53 x 50 x 35 mm 14. Důležitá upozornění ohledně manipulace s přístrojem Chraňte přístroj před vlhkostí, přílišným chladem, teplem, nevystavujte jej působení prachu a přímému dopadu slunečního záření. Nikdy přístroj nerozebírejte. Nechte jej opravit v autorizovaném servisu. Dejte pozor na to, aby Vám tento detektor pohybů nespadl na tvrdou podlahu, toto může způsobit jeho neopravitelné poškození
