Cílem cvičení je procvičení předchozích zkušeností tvorby 3D modelu rotační součásti a zhotovení jejího výrobního výkresu..

Transkript

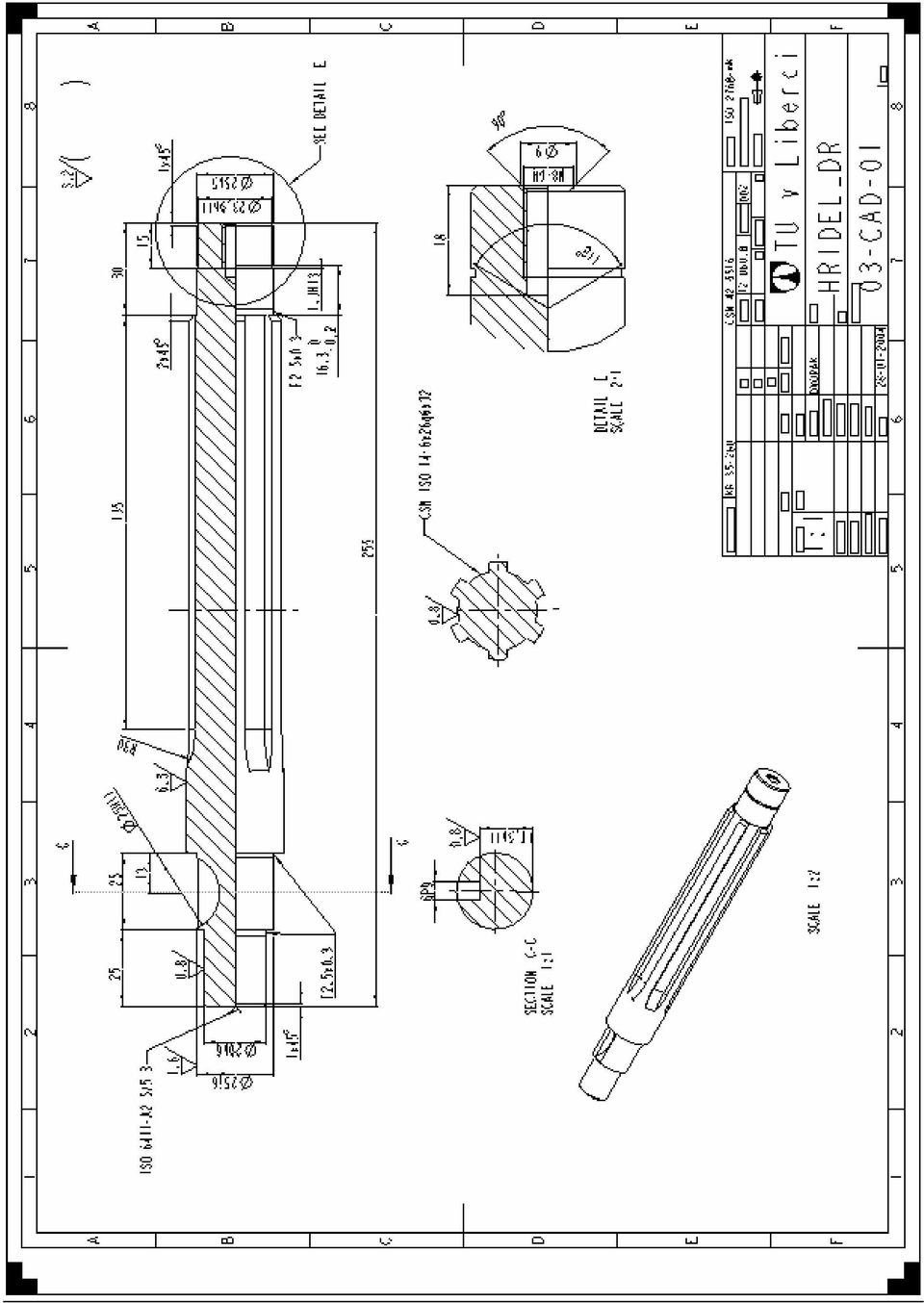

1 ROTAČNÍ SOUČÁST - 3D MODEL Pro/ENGINEER - Wildfire Cílem cvičení je procvičení předchozích zkušeností tvorby 3D modelu rotační součásti a zhotovení jejího výrobního výkresu.. Sestrojte model a výrobní výkres drážkového hřídele včetně drážkování (viz. následující obrázek.) Spuštění Pro/ENGINEERa V roletovém menu File volte New, Part, vpravo Sub-type využijte implicitní Solid, v kolonce Name zadejte jméno součásti HRIDEL, OK. V dialogovém panelu New File Options vyberte šablonu mmns_part_kst a OK, vyplňte údaje Parameters ( Kreslil: JMENO, Rozměr: KR , Polotovar: ČSN , Materiál: Údaje budou zobrazeny v popisovém poli výkresu), OK. (Šablona obsahuje nastavení jednotek, základní souřadný systém a tři základní roviny vše uvedeno ve stromu - Model Tree vlevo). Uložte v roletovém menu File, Save. Konstrukce modelu drážkového hřídele Pro naskicování tvaru rotujícího profilu volte náčrtovou rovinu Front. Pro zadávání příkazů použijte pravou nástrojovou lištu. Zvolte 2. modrou ikonu Revolve Tool. Základní tvar hřídele zhotovte rotací uzavřeného profilu průřezu (součástí náčrtu profilu je osa rotace coincidentní s uzavřeným profilem Centerline v pravé nástrojové liště). Vodorovnou osu umístěte v průsečíku rovin. Uzavřený profil doplňte kótami podle obrázku, (kótu průměru získáme kliky osa, úsečka, osa, umístění kóty). Skicování ukončete odkliknutím ikony. Implicitně se vytvoří objemové těleso s úhlem rotace 360, volbou potvrďte zhotovení základního tvaru modelu - Protrusion. Pro vytvoření drážky pro Woodruffovo pero použijte náčrt úseče v osové rovině Front, dále zvolte odříznutí oboustranným vysunutím do celkové vzdálenosti 6 mm. Závitovou díru M8x1 ( hloubka vrtání 18, délka závitu 15, vnější průměr sražení 9) vytvořte příkazem Insert- Hole. Poloha díry je určena referencemi pod příkazem Placement. Jako primární referenci volte osu A_2, díra bude Coaxial, sekundární reference čelo hřídele. Volbou je díra dokončena.

2 Drážku pro pojistný kroužek odříznete příkazem Revolve obdélníkovým náčrtem v rovině Front. Kóty polohy náčrtu je třeba volit ve shodě s konečnými kótami na výkrese. Tvorba rovnobokého drážkování hřídele (d 6-26e8 x 32a11 x 6f8 ) bude popsána dvěma metodami. 1. Odříznutí tvaru drážky po celém obvodu, potom připojení jednoho zubu a jeho opaternování. Odříznutí proveďte rotací náčrtu uzavřeného profilu v osové rovině Front o 360 (viz. obr.). Pro paternování je třeba nejdřív vytvořit rovinu DTM, která prochází osou hřídele a svírá úhel 30 s rovinou Top. Příkazem Protrusion do vzdálenosti 150 mm vytvořte jeden zub. Náčrt zubu leží v rovině mezikruží, referencí Right bude rovina DTM, ve které leží i osa symetrie skici. Kliknutím pravým tlačítkem na vybraném prvku stromu DTM1 vyberte v nabídce Pattern kótu úhlu, zadejte jeho přírůstek (Increment = 60 ), počet prvků 6,. Pattern u následujícího Protrusion ( zubu) nabídne základní možnost Reference, Volbou je drážkování dotvořeno. 2. Druhým způsobem je tvorba drážkování tažením - Sweep. Bude se paternovat, je tedy třeba nejdřív vytvořit rovinu DTM, která prochází osou hřídele a svírá úhel 30 s rovinou Top. Nyní volte v roletovém menu příkazy: Insert Sweep Cut. V pravém horním rohu se zobrazí dialogové okno: CUT: Sweep. V prvním kroku se definuje trajektorie pro tažení odřezávajícího profilu. Kreslicí rovinou je rovina DTM, Referencemi osa A2 a rovina mezikruží, ve které leží i počáteční bod trajektorie. Tvar trajektorie je shodný s tvarem náčrtu v předchozí metodě. Druhým krokem je stanovení atributů Merge ends konce trajektorie budou svázané s obrysem hřídele. Dále vykreslete tvar drážky v rovině kolmé na trajektorii v jejím počátečním bodě. Osou hřídele procházejí dvě osy, které svírají úhel 30 s rovinou DTM, hrany drážky jsou rovnoběžně ve vzdálenosti 3mm od těchto os, profil náčrtu je uzavřený oblouky. Ve čtvrtém kroku šipka dovnitř náčrtu určí odříznutý materiál, OK, drážka bude vytvořena. Dokončení je stejné jako v první metodě. Nejdříve opaternujte rovinu DTM, potom drážku. Dalším krokem bude sražení hran příkazem Chamfer, volbou 45 x D (D = 1 a 2 ), viz. závěrečný výkres. Tím je model hřídele dokončen. Příprava výkresu řez součásti Ještě v modeláři je nejlépe vytvořit roviny řezu. V roletovém menu volte Tools, Model Sectioning. Zobrazí se okno, ve kterém definujte nový řez (New) např.b, Enter. Model, Planar, Single, Done, vyberte Plane - rovinu Front, (musí procházet drážkou Woodrufova pera), OK. Rovinu DTM7 pro řez C C vedený drážkou pro pero vytvořte obdobně, dále volbou Make Datum, Offset ve vzdálenosti 13 mm od čelní roviny osazení válce. Rovina DTM8 pro průřez drážkováním Offset v opačném směru ve vzdálenosti 100 mm. I následující operace proveďte ještě v modeláři.

3 V roletovém menu spusťte Edit Setup, v pravém obrazovkovém menu pro příkaz Tol Setup - Standard - ISO/DIN - Done, dále Tol Setup - Model Class ( třída přesnosti netolerovaných rozměrů ISO 2768 m ) Medium Done. Dále v roletovém menu Tools Enviroment musí být zatržena první položka Dimension Tolerances. Rozměrové tolerance: Pracuje se ve stromě modelu, je třeba postupně vybrat všechny kóty, které vyžadují tolerování. Zobrazte pomocí příkazu Edit, levým tlačítkem označte kótu ( zčervená), delším držením pravého tlačítka myši rozbalte menu, ve kterém vyberte Properties. V dialogovém okně Dimension Properties je možno ve volbě Properties zadat tolerance, ve volbě Dimension Text předepsat toleranční pole a stupeň přesnosti. Drsnost povrchu: Po příkazu roletového menu Edit Setup Surf Finish Create vyberte příslušný povrch. Vybraná plocha zčervená, v textovém řádku vyznačte požadovanou hodnotu. V textu používejte desetinnou tečku. Geometrické tolerance: Po příkazu roletového menu Edit Setup- Geom Tol Specify Tol spustí menu pro zadání geometrických tolerancí. Stanovujeme ke které entitě se daná tolerance vztahuje, k čemu bude vztažena odkazová čára. U drážkování určete souměrnost boků drážek ( 0,012 ) vůči základně A. Tvorba výkresu Z roletového menu File, New zatrhnete Drawing, vyplňte jméno výkresu např. hridel, odtrhněte Use default template. Potom OK a další menu. Default model musí být hridel, zvolte Browse a vyberte soubor se jménem hridel_dr, dále zatrhnout Use template, použít šablonu template_kst (poslední v seznamu) a OK. Na obrazovce bude rámeček. Potom v roletovém menu zvolte File, Page Setup, ukažte na formát a objeví se zatržení u formátu, pak Browse a vyberte a3_kst.frm a OK. Zkontrolujte zatržení Show format. Tím bude načten rámeček s vyplněným rohovým razítkem, OK. Zkontrolujte měřítko výkresu v levém dolním rohu Scale 1:1. Pokud je jiné tak po dvojkliku na Scale změňte. Vložení polovičního řezu: V roletovém menu Insert, Drawing View, v pravém obrazovkovém menu zatrhněte General, Full View, Section, Scale, Done a dále pro řez Half, TotalXsec a Done. Ukažte do horní části výkresu, kde bude řez umístěn a zvolte měřítko (1/1). V menu Orient by Reference vyberte jako Front rovinu - FRONT: F3, potom jako Top rovinu TOP: F2, hřídel bude natočen drážkou pro pero vlevo nahoru. Nyní zadejte referenční rovinu pro poloviční řez TOP, šipky mají směřovat do požadovaného řezu, Okay. V pravém menu označte jméno připraveného řezu B, středním tlačítkem myši odsouhlaste, že označení řezu šipkami nebude na žádném předchozím pohledu, OK, Done. Základní pohled bude vytvořen. V následujících krocích přidejte řez drážkou pro pero. Musí být vytvořen s vazbou projekce, potom se osamostatní. V roletovém menu Insert, Drawing View, v pravém obrazovkovém menu zatrhněte Projection, Full View, Section, NoScale, Done. Dále Full, Total Xsec, Done. Střed umístění pohledu vlevo (levý bokorys), v pravém menu Retrieve Xsec Names vyberte C, levým tlačítkem myši označte základní pohled pro vykreslení označení řezu C-C. Nyní změňte typ pohledu vybrat pohled, pravým tlačítkem myši vybrat Properties, View Type, volba General, Done, Done. Znovu pravé tlačítko, odtrhněte Lock View Movement, řez posuňte pod hlavní pohled. Průřez drážkováním ( Area Xsec) proveďte obdobně. Řezy mají rozdílnou hustotu šraf, je třeba je sjednotit. Vyberte pohled tak, aby se vysvítily šrafy, pravým tlačítkem myši Propreties, Hatch, Spacing, Double nebo Half,v našem případě bude nejlepší volba Value nastavte stejnou rozteč u všech řezů, Done.

4 Pro lepší vykótování díry se závitem vytvořte detail F v měřítku 2:1. Insert, Drawing View, v pravém menu Detailed, Full View, No Xsec, Scale, Done, zadejte polohu umístění detailu na výkrese, měřítko, střed detailu v zobrazeném pohledu, okolo nakreslete uzavřenou spline, jméno detailu, vyberte typ hraniční čáry (Boundry Type Circle), umístění textu u detailu, OK. Pro názornost je možné ještě doplnit kosoúhlý průmět součásti. V roletovém menu Insert, Drawing View, v pravém obrazovkovém menu zatrhněte General, Full View, NoSection, Scale, Done. Ukažte umístění pohledu, měřítko1/2. V menu vpravo volte Type Angles, první Reference nechte Normal, druhá Reference - Angle 30, Apply, hřídel bude natočen. Nastavení viditelnosti v pohledech: Myší označte pohled, pravým tlačítkem v menu Properties, View Disp zvolte No Hidden, Done, Done. Následuje dokončení výkresu: Kóty a předdefinované značky drsnosti připojte podle přiloženého výkresu v roletovém menu View, Show/Erase, Show by View, ukažte na poloviční řez. Vyberte Accept All. Kótu můžete přesunout do jiného průmětu jejím vysvícením, klikem pravým tlačítkem,,příkazem Move Item to View a ukázáním cílového pohledu. Kóty, které jsou zobrazeny a nemají být vidět (např. průměry drážkování) označte přes pravé tlačítko příkazem Erase. Označení drážkování a zápichů proveďte použitím příkazu Insert, Note, značky drsnosti Insert, Surface Finish. Značku středicího důlku i čáry označení zápichů je třeba dokreslit. Případná editace údajů v popisovém poli se provádí příkazem v roletovém menu Tools, Relations, Parameters, Add Parameter rozvine se dialogový panel, kde je možno editovat a doplňovat údaje typu String nebo dvojklikem na jednotlivé atributy v popisovém poli. Výkres Pro/ENGINEERA nesplňuje úplně zásady technického kreslení. Poloviční řez není rozdělen osou ale hranou řezu., čili tlustou čarou. Stejně ohraničení částečného řezu v detailu je v pohledové polovině vytvořeno tlustou čarou, v řezové části se nezobrazí nic.

5
