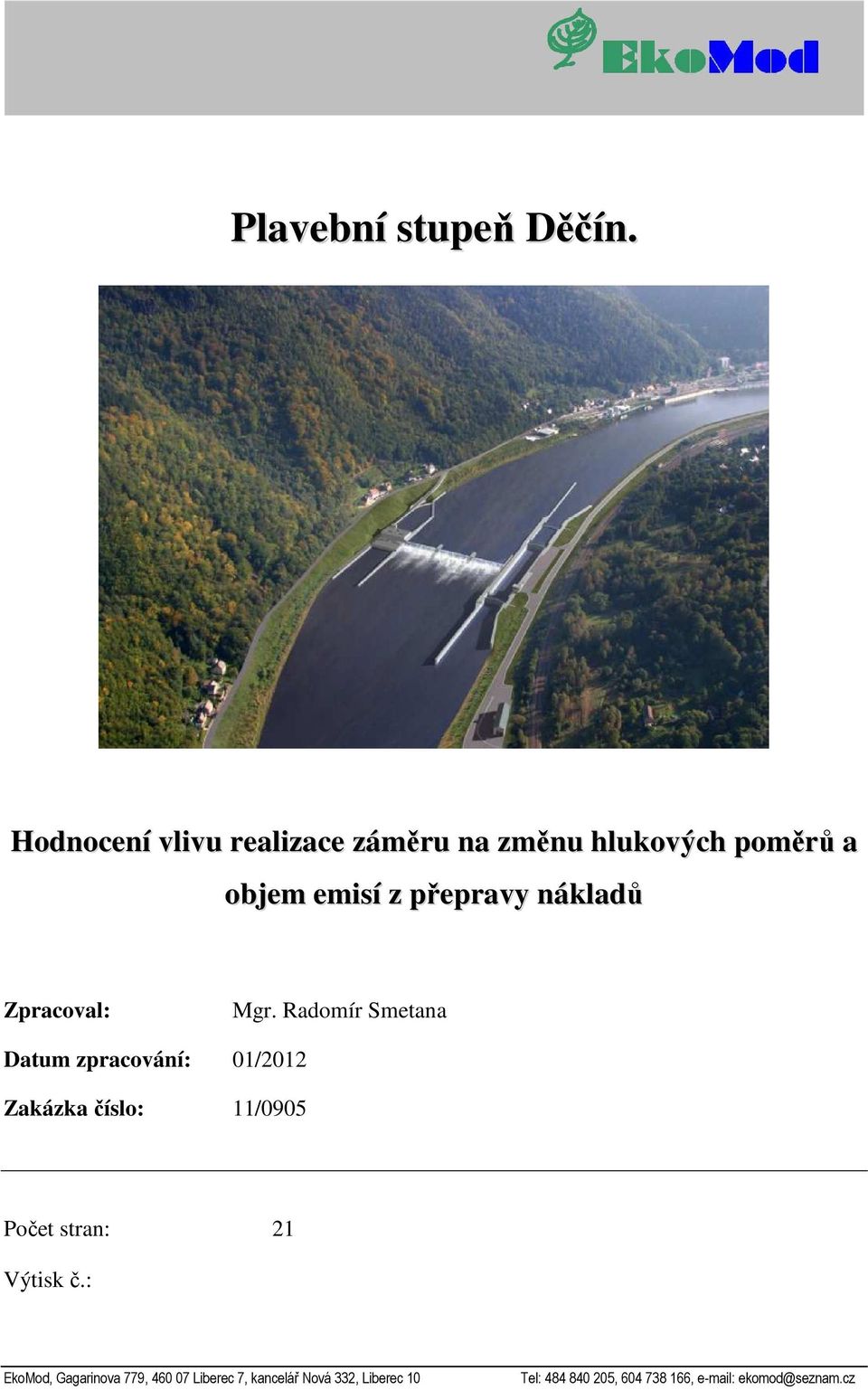

1 Plavební stupeň Děčín. Hodnocení vlivu realizace záměru na změnu hlukových poměrů a objem emisí z přepravy nákladů Zpracoval: Mgr. Radomír Smetana Datum zpracování: 01/2012 Zakázka číslo: 11/0905 Počet stran: 21 Výtisk č.: EkoMod, Gagarinova 779, Liberec 7, kancelář Nová 332, Liberec 10 Tel: , , ekomod@seznam.cz

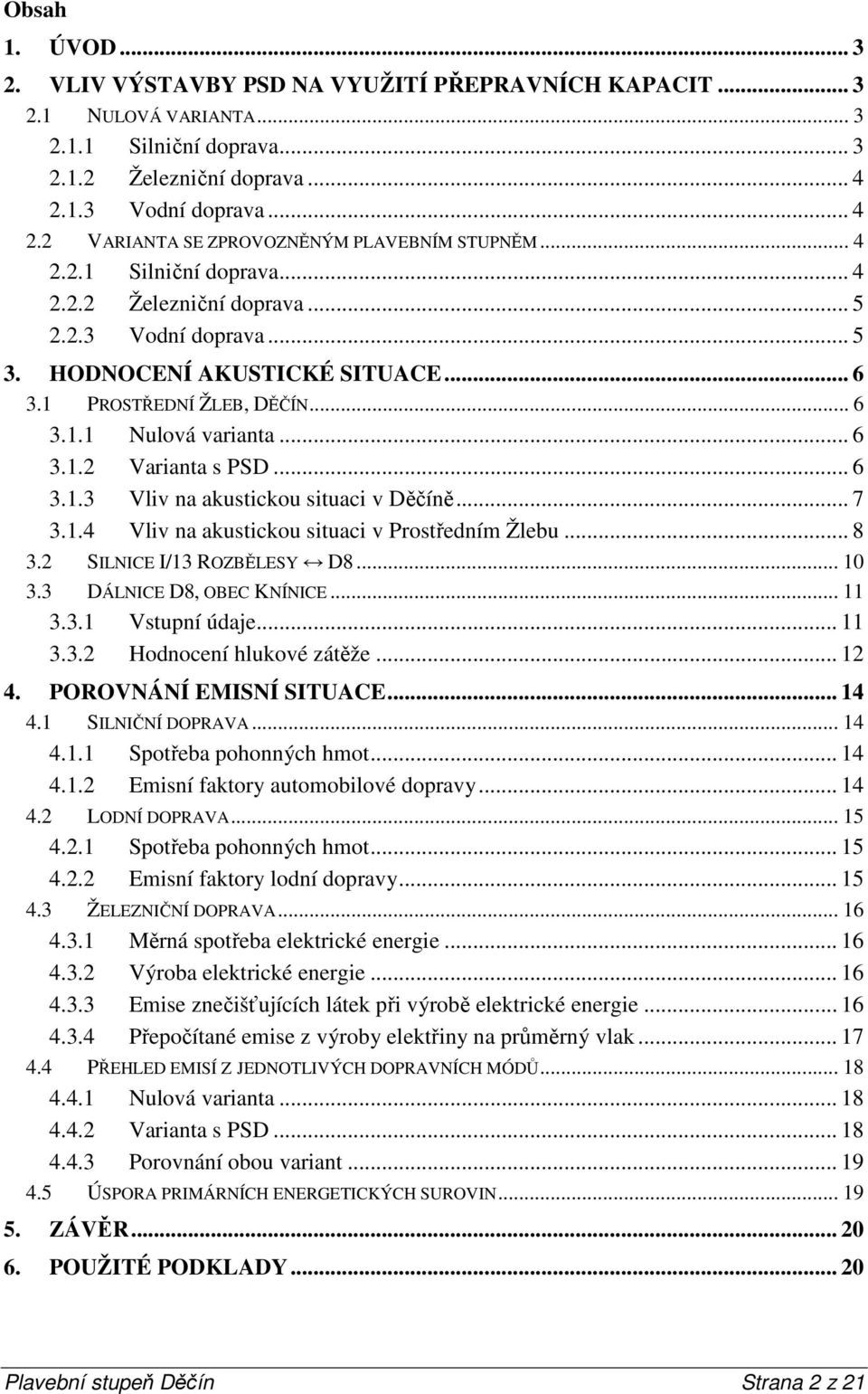

2 Obsah 1. ÚVOD VLIV VÝSTAVBY PSD NA VYUŽITÍ PŘEPRAVNÍCH KAPACIT NULOVÁ VARIANTA Silniční doprava Železniční doprava Vodní doprava VARIANTA SE ZPROVOZNĚNÝM PLAVEBNÍM STUPNĚM Silniční doprava Železniční doprava Vodní doprava HODNOCENÍ AKUSTICKÉ SITUACE PROSTŘEDNÍ ŽLEB, DĚČÍN Nulová varianta Varianta s PSD Vliv na akustickou situaci v Děčíně Vliv na akustickou situaci v Prostředním Žlebu SILNICE I/13 ROZBĚLESY D DÁLNICE D8, OBEC KNÍNICE Vstupní údaje Hodnocení hlukové zátěže POROVNÁNÍ EMISNÍ SITUACE SILNIČNÍ DOPRAVA Spotřeba pohonných hmot Emisní faktory automobilové dopravy LODNÍ DOPRAVA Spotřeba pohonných hmot Emisní faktory lodní dopravy ŽELEZNIČNÍ DOPRAVA Měrná spotřeba elektrické energie Výroba elektrické energie Emise znečišťujících látek při výrobě elektrické energie Přepočítané emise z výroby elektřiny na průměrný vlak PŘEHLED EMISÍ Z JEDNOTLIVÝCH DOPRAVNÍCH MÓDŮ Nulová varianta Varianta s PSD Porovnání obou variant ÚSPORA PRIMÁRNÍCH ENERGETICKÝCH SUROVIN ZÁVĚR POUŽITÉ PODKLADY Plavební stupeň Děčín Strana 2 z 21

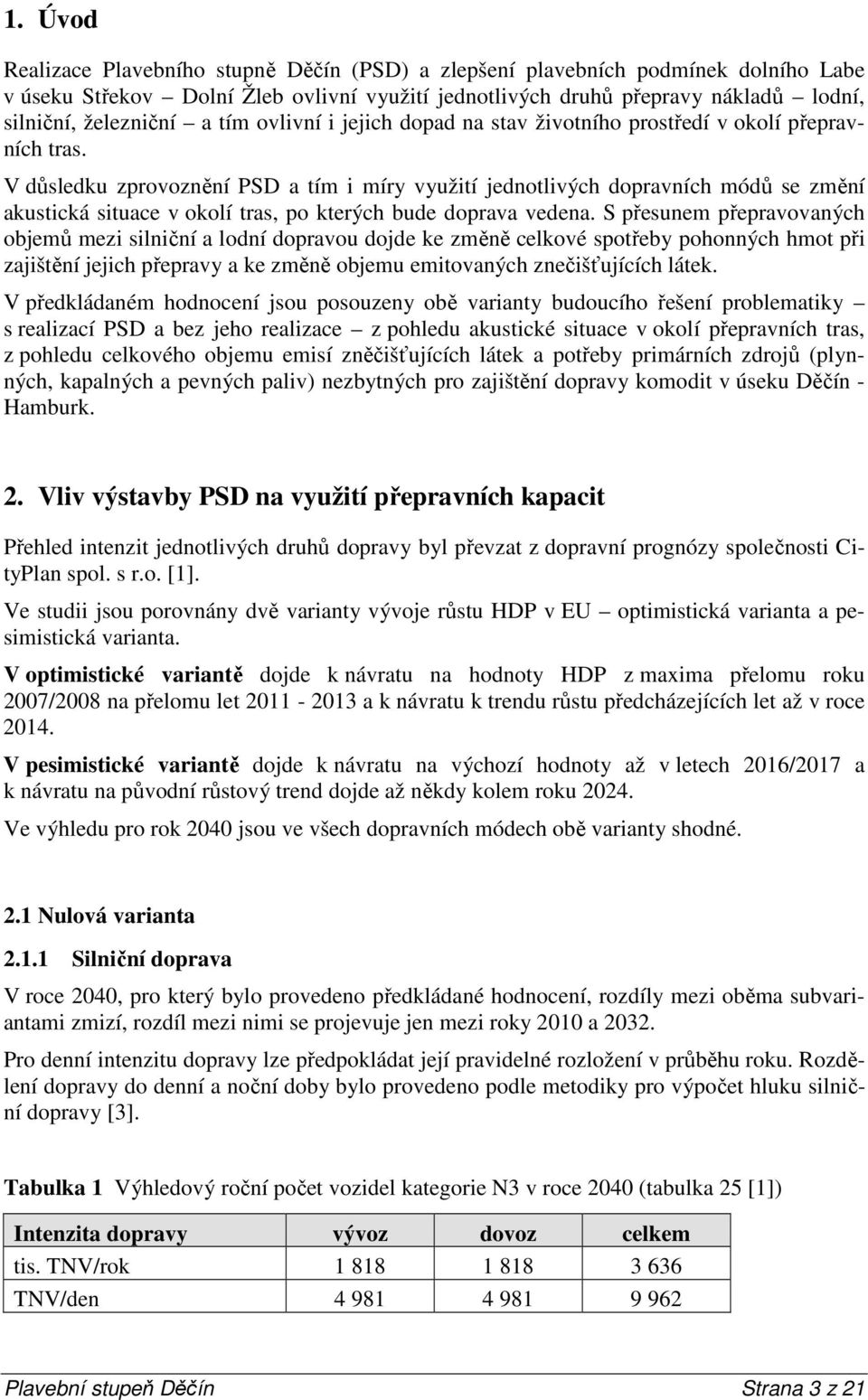

3 1. Úvod Realizace Plavebního stupně Děčín (PSD) a zlepšení plavebních podmínek dolního Labe v úseku Střekov Dolní Žleb ovlivní využití jednotlivých druhů přepravy nákladů lodní, silniční, železniční a tím ovlivní i jejich dopad na stav životního prostředí v okolí přepravních tras. V důsledku zprovoznění PSD a tím i míry využití jednotlivých dopravních módů se změní akustická situace v okolí tras, po kterých bude doprava vedena. S přesunem přepravovaných objemů mezi silniční a lodní dopravou dojde ke změně celkové spotřeby pohonných hmot při zajištění jejich přepravy a ke změně objemu emitovaných znečišťujících látek. V předkládaném hodnocení jsou posouzeny obě varianty budoucího řešení problematiky s realizací PSD a bez jeho realizace z pohledu akustické situace v okolí přepravních tras, z pohledu celkového objemu emisí zněčišťujících látek a potřeby primárních zdrojů (plynných, kapalných a pevných paliv) nezbytných pro zajištění dopravy komodit v úseku Děčín - Hamburk. 2. Vliv výstavby PSD na využití přepravních kapacit Přehled intenzit jednotlivých druhů dopravy byl převzat z dopravní prognózy společnosti CityPlan spol. s r.o. [1]. Ve studii jsou porovnány dvě varianty vývoje růstu HDP v EU optimistická varianta a pesimistická varianta. V optimistické variantě dojde k návratu na hodnoty HDP z maxima přelomu roku 2007/2008 na přelomu let a k návratu k trendu růstu předcházejících let až v roce V pesimistické variantě dojde k návratu na výchozí hodnoty až v letech 2016/2017 a k návratu na původní růstový trend dojde až někdy kolem roku Ve výhledu pro rok 2040 jsou ve všech dopravních módech obě varianty shodné. 2.1 Nulová varianta Silniční doprava V roce 2040, pro který bylo provedeno předkládané hodnocení, rozdíly mezi oběma subvariantami zmizí, rozdíl mezi nimi se projevuje jen mezi roky 2010 a Pro denní intenzitu dopravy lze předpokládat její pravidelné rozložení v průběhu roku. Rozdělení dopravy do denní a noční doby bylo provedeno podle metodiky pro výpočet hluku silniční dopravy [3]. Tabulka 1 Výhledový roční počet vozidel kategorie N3 v roce 2040 (tabulka 25 [1]) Intenzita dopravy vývoz dovoz celkem tis. TNV/rok TNV/den Plavební stupeň Děčín Strana 3 z 21

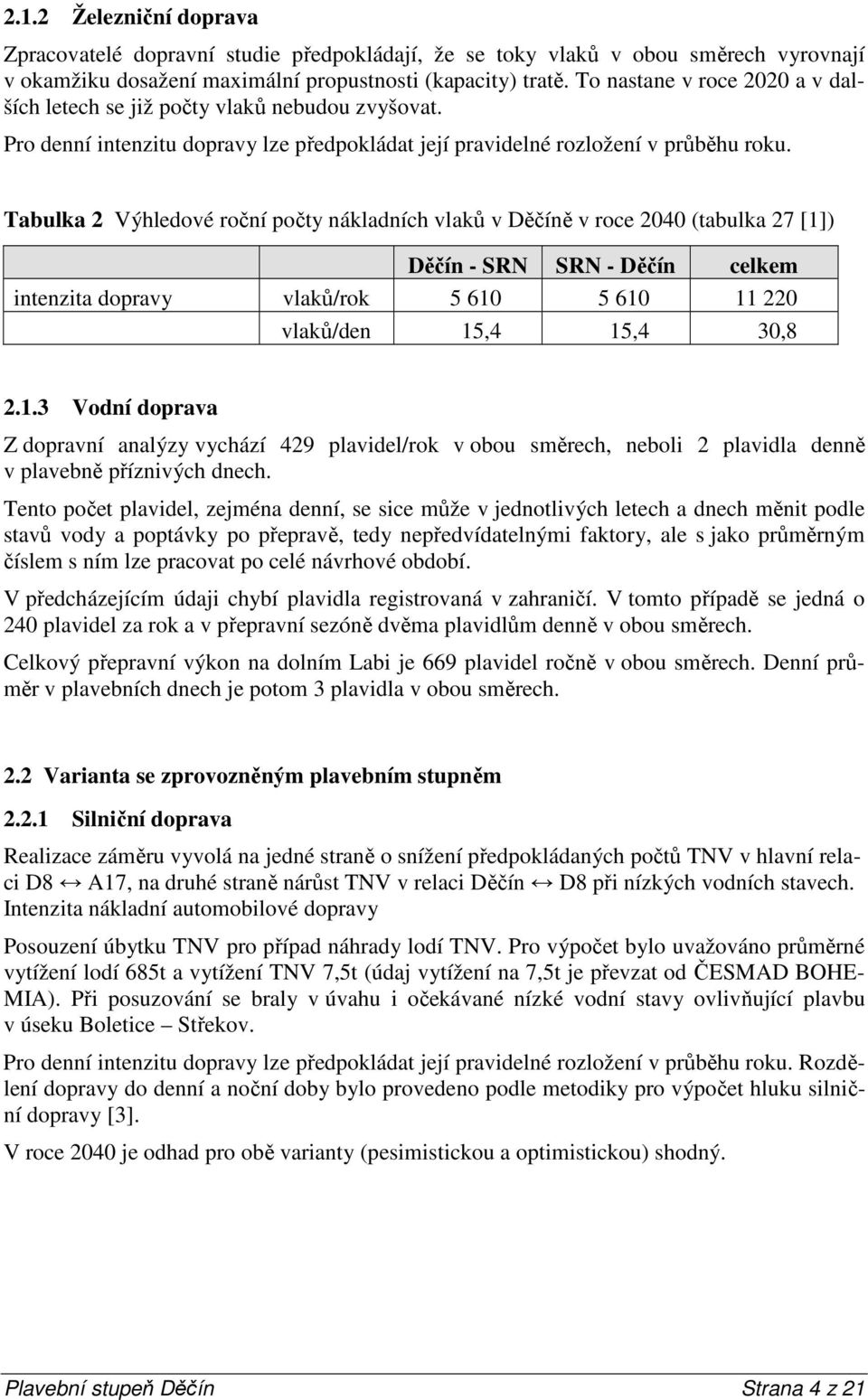

4 2.1.2 Železniční doprava Zpracovatelé dopravní studie předpokládají, že se toky vlaků v obou směrech vyrovnají v okamžiku dosažení maximální propustnosti (kapacity) tratě. To nastane v roce 2020 a v dalších letech se již počty vlaků nebudou zvyšovat. Pro denní intenzitu dopravy lze předpokládat její pravidelné rozložení v průběhu roku. Tabulka 2 Výhledové roční počty nákladních vlaků v Děčíně v roce 2040 (tabulka 27 [1]) Děčín - SRN SRN - Děčín celkem intenzita dopravy vlaků/rok vlaků/den 15,4 15,4 30, Vodní doprava Z dopravní analýzy vychází 429 plavidel/rok v obou směrech, neboli 2 plavidla denně v plavebně příznivých dnech. Tento počet plavidel, zejména denní, se sice může v jednotlivých letech a dnech měnit podle stavů vody a poptávky po přepravě, tedy nepředvídatelnými faktory, ale s jako průměrným číslem s ním lze pracovat po celé návrhové období. V předcházejícím údaji chybí plavidla registrovaná v zahraničí. V tomto případě se jedná o 240 plavidel za rok a v přepravní sezóně dvěma plavidlům denně v obou směrech. Celkový přepravní výkon na dolním Labi je 669 plavidel ročně v obou směrech. Denní průměr v plavebních dnech je potom 3 plavidla v obou směrech. 2.2 Varianta se zprovozněným plavebním stupněm Silniční doprava Realizace záměru vyvolá na jedné straně o snížení předpokládaných počtů TNV v hlavní relaci D8 A17, na druhé straně nárůst TNV v relaci Děčín D8 při nízkých vodních stavech. Intenzita nákladní automobilové dopravy Posouzení úbytku TNV pro případ náhrady lodí TNV. Pro výpočet bylo uvažováno průměrné vytížení lodí 685t a vytížení TNV 7,5t (údaj vytížení na 7,5t je převzat od ČESMAD BOHE- MIA). Při posuzování se braly v úvahu i očekávané nízké vodní stavy ovlivňující plavbu v úseku Boletice Střekov. Pro denní intenzitu dopravy lze předpokládat její pravidelné rozložení v průběhu roku. Rozdělení dopravy do denní a noční doby bylo provedeno podle metodiky pro výpočet hluku silniční dopravy [3]. V roce 2040 je odhad pro obě varianty (pesimistickou a optimistickou) shodný. Plavební stupeň Děčín Strana 4 z 21

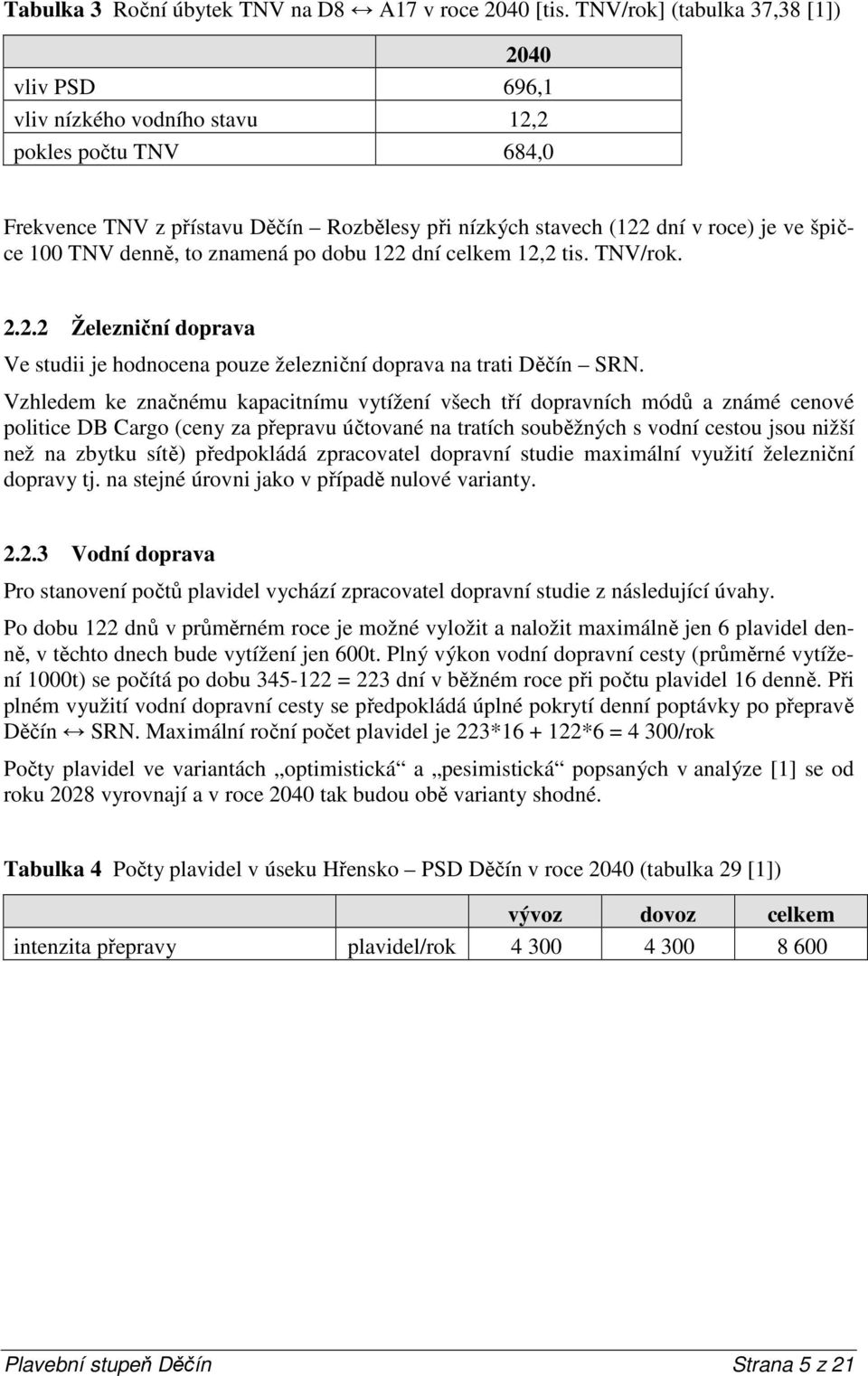

5 Tabulka 3 Roční úbytek TNV na D8 A17 v roce 2040 [tis. TNV/rok] (tabulka 37,38 [1]) 2040 vliv PSD 696,1 vliv nízkého vodního stavu 12,2 pokles počtu TNV 684,0 Frekvence TNV z přístavu Děčín Rozbělesy při nízkých stavech (122 dní v roce) je ve špičce 100 TNV denně, to znamená po dobu 122 dní celkem 12,2 tis. TNV/rok Železniční doprava Ve studii je hodnocena pouze železniční doprava na trati Děčín SRN. Vzhledem ke značnému kapacitnímu vytížení všech tří dopravních módů a známé cenové politice DB Cargo (ceny za přepravu účtované na tratích souběžných s vodní cestou jsou nižší než na zbytku sítě) předpokládá zpracovatel dopravní studie maximální využití železniční dopravy tj. na stejné úrovni jako v případě nulové varianty Vodní doprava Pro stanovení počtů plavidel vychází zpracovatel dopravní studie z následující úvahy. Po dobu 122 dnů v průměrném roce je možné vyložit a naložit maximálně jen 6 plavidel denně, v těchto dnech bude vytížení jen 600t. Plný výkon vodní dopravní cesty (průměrné vytížení 1000t) se počítá po dobu = 223 dní v běžném roce při počtu plavidel 16 denně. Při plném využití vodní dopravní cesty se předpokládá úplné pokrytí denní poptávky po přepravě Děčín SRN. Maximální roční počet plavidel je 223* *6 = 4 300/rok Počty plavidel ve variantách optimistická a pesimistická popsaných v analýze [1] se od roku 2028 vyrovnají a v roce 2040 tak budou obě varianty shodné. Tabulka 4 Počty plavidel v úseku Hřensko PSD Děčín v roce 2040 (tabulka 29 [1]) vývoz dovoz celkem intenzita přepravy plavidel/rok Plavební stupeň Děčín Strana 5 z 21

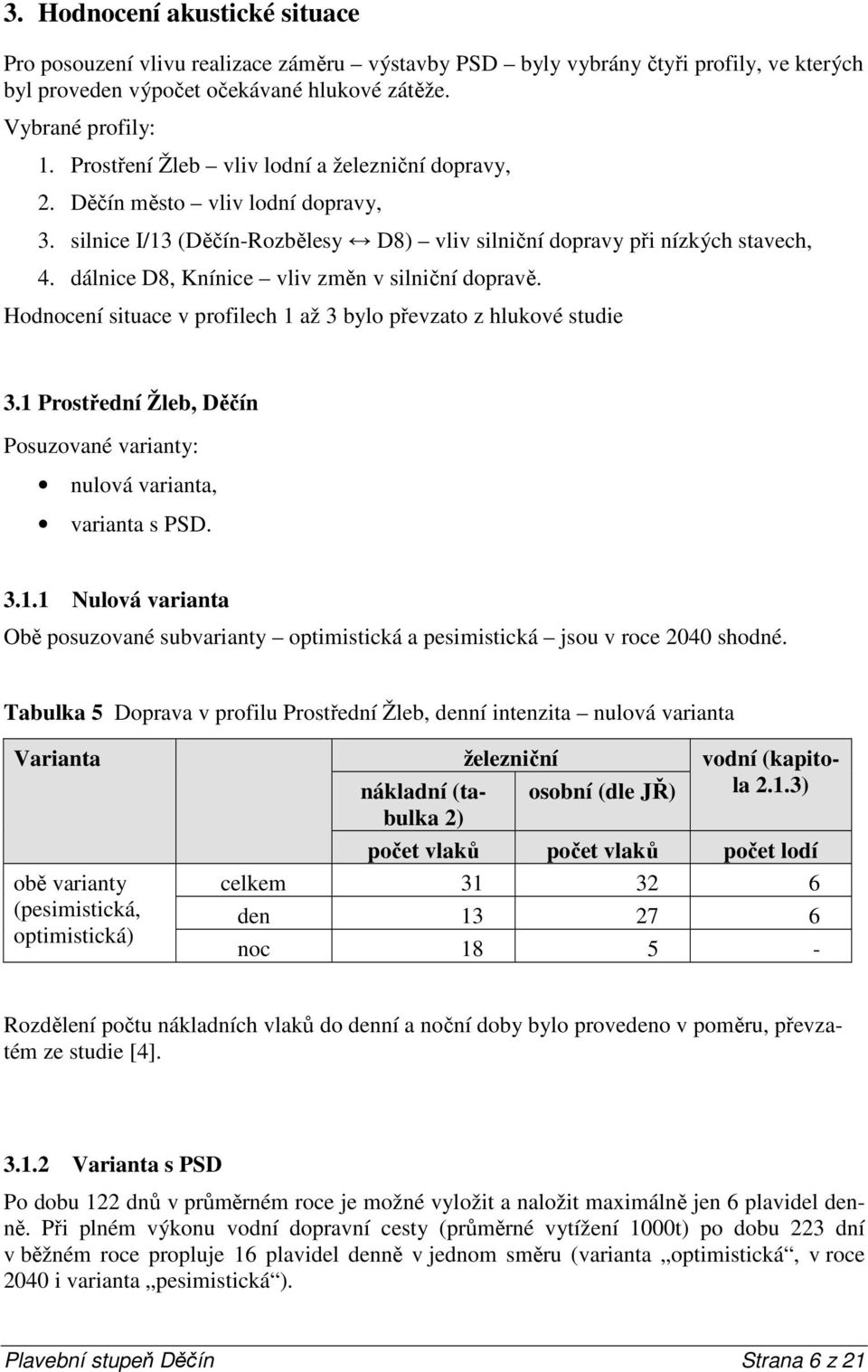

6 3. Hodnocení akustické situace Pro posouzení vlivu realizace záměru výstavby PSD byly vybrány čtyři profily, ve kterých byl proveden výpočet očekávané hlukové zátěže. Vybrané profily: 1. Prostření Žleb vliv lodní a železniční dopravy, 2. Děčín město vliv lodní dopravy, 3. silnice I/13 (Děčín-Rozbělesy D8) vliv silniční dopravy při nízkých stavech, 4. dálnice D8, Knínice vliv změn v silniční dopravě. Hodnocení situace v profilech 1 až 3 bylo převzato z hlukové studie 3.1 Prostřední Žleb, Děčín Posuzované varianty: nulová varianta, varianta s PSD Nulová varianta Obě posuzované subvarianty optimistická a pesimistická jsou v roce 2040 shodné. Tabulka 5 Doprava v profilu Prostřední Žleb, denní intenzita nulová varianta Varianta železniční vodní (kapitola nákladní (tabulka osobní (dle JŘ) 2.1.3) 2) počet vlaků počet vlaků počet lodí obě varianty (pesimistická, optimistická) celkem den noc Rozdělení počtu nákladních vlaků do denní a noční doby bylo provedeno v poměru, převzatém ze studie [4] Varianta s PSD Po dobu 122 dnů v průměrném roce je možné vyložit a naložit maximálně jen 6 plavidel denně. Při plném výkonu vodní dopravní cesty (průměrné vytížení 1000t) po dobu 223 dní v běžném roce propluje 16 plavidel denně v jednom směru (varianta optimistická, v roce 2040 i varianta pesimistická ). Plavební stupeň Děčín Strana 6 z 21

7 Tabulka 6 Doprava v profilu Prostřední Žleb, denní intenzita varianta s PSD Varianty železniční vodní (kapitola nákladní (tabulka 2) osobní (dle JŘ) 2.2.3) počet vlaků počet vlaků počet lodí obě varianty (pesimistická, optimistická) celkem den noc Rozdělení počtu nákladních vlaků do denní a noční doby bylo provedeno v poměru, převzatém ze studie [4]. Možnost kumulace lodí do určitého časového úseku je dána reálnou průchodností plavební komory, která je 2 plavidla za hodinu. Lze tedy očekávat, že bude očekávaná intenzita lodní dopravy v 8 hodinovém intervalu denní doby (nejhlučnějších 8 hodin) 16 lodí Vliv na akustickou situaci v Děčíně Posuzován je pouze vliv změny intenzity lodní dopravy v městě Děčín. V nulové variantě proplouvá řekou Labe ve sledovaném úseku 6 lodí v obou směrech. Při rovnoměrném rozložení této dopravy v denní době (06 22 hod) proplavou v nejhlučnějších 8 hodinách 3 lodi. V takovém případě je hladina akustického tlaku ve vzdálenosti 100 m od plavební dráhy: L Aeq,8h = 41,2 db. Ve variantě s PSD se předpokládá maximální proplutí 16 lodí v jednom směru, to je 32 lodí v obou směrech. Při rovnoměrném rozložení této dopravy v denní době (06 22 hod) proplavou v nejhlučnějších 8 hodinách 16 lodi. Možnost kumulace lodí do určitého časového úseku je dána reálnou průchodností plavební komory, která je 2 plavidla za hodinu. To koresponduje s očekávanou maximální intenzitou lodní dopravy v 8 hodinovém intervalu. V takovémto případě je očekávaná hladina akustického tlaku ve vzdálenosti 100 m od plavební dráhy: L Aeq,8h = 48,4 db. Pro výpočet hluku z lodní dopravy byly použity výsledky měření hluku současných tlačných remorkérů. Hluk menších plavidel (rekreační a výletní lodi), ale i např. hotelových lodí je výrazně nižší než hluk tlačných remorkérů. Dále lze předpokládat, že také hlučnost nákladních lodí se bude v souvislosti s produkcí novějších lodí postupně snižovat. Lze tak oprávněně předpokládat, že celkové hlukové zatížení údolí Labe a města Děčína po výstavbě plavebního stupně i v maximální očekávané intenzitě lodní dopravy bude nižší, než je zde prezentováno. Plavební stupeň Děčín Strana 7 z 21

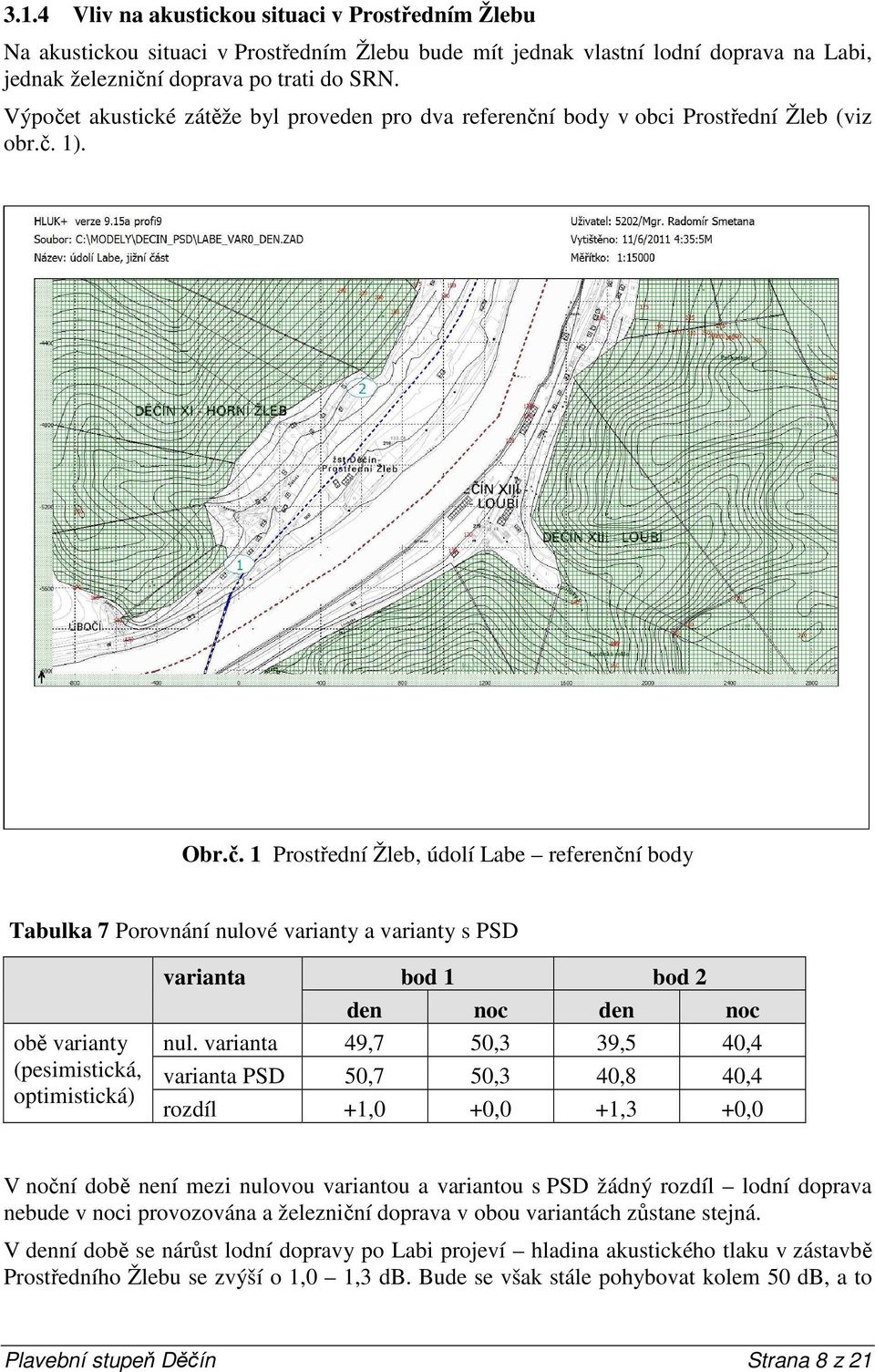

8 3.1.4 Vliv na akustickou situaci v Prostředním Žlebu Na akustickou situaci v Prostředním Žlebu bude mít jednak vlastní lodní doprava na Labi, jednak železniční doprava po trati do SRN. Výpočet akustické zátěže byl proveden pro dva referenční body v obci Prostřední Žleb (viz obr.č. 1). Obr.č. 1 Prostřední Žleb, údolí Labe referenční body Tabulka 7 Porovnání nulové varianty a varianty s PSD obě varianty (pesimistická, optimistická) varianta bod 1 bod 2 den noc den noc nul. varianta 49,7 50,3 39,5 40,4 varianta PSD 50,7 50,3 40,8 40,4 rozdíl +1,0 +0,0 +1,3 +0,0 V noční době není mezi nulovou variantou a variantou s PSD žádný rozdíl lodní doprava nebude v noci provozována a železniční doprava v obou variantách zůstane stejná. V denní době se nárůst lodní dopravy po Labi projeví hladina akustického tlaku v zástavbě Prostředního Žlebu se zvýší o 1,0 1,3 db. Bude se však stále pohybovat kolem 50 db, a to Plavební stupeň Děčín Strana 8 z 21

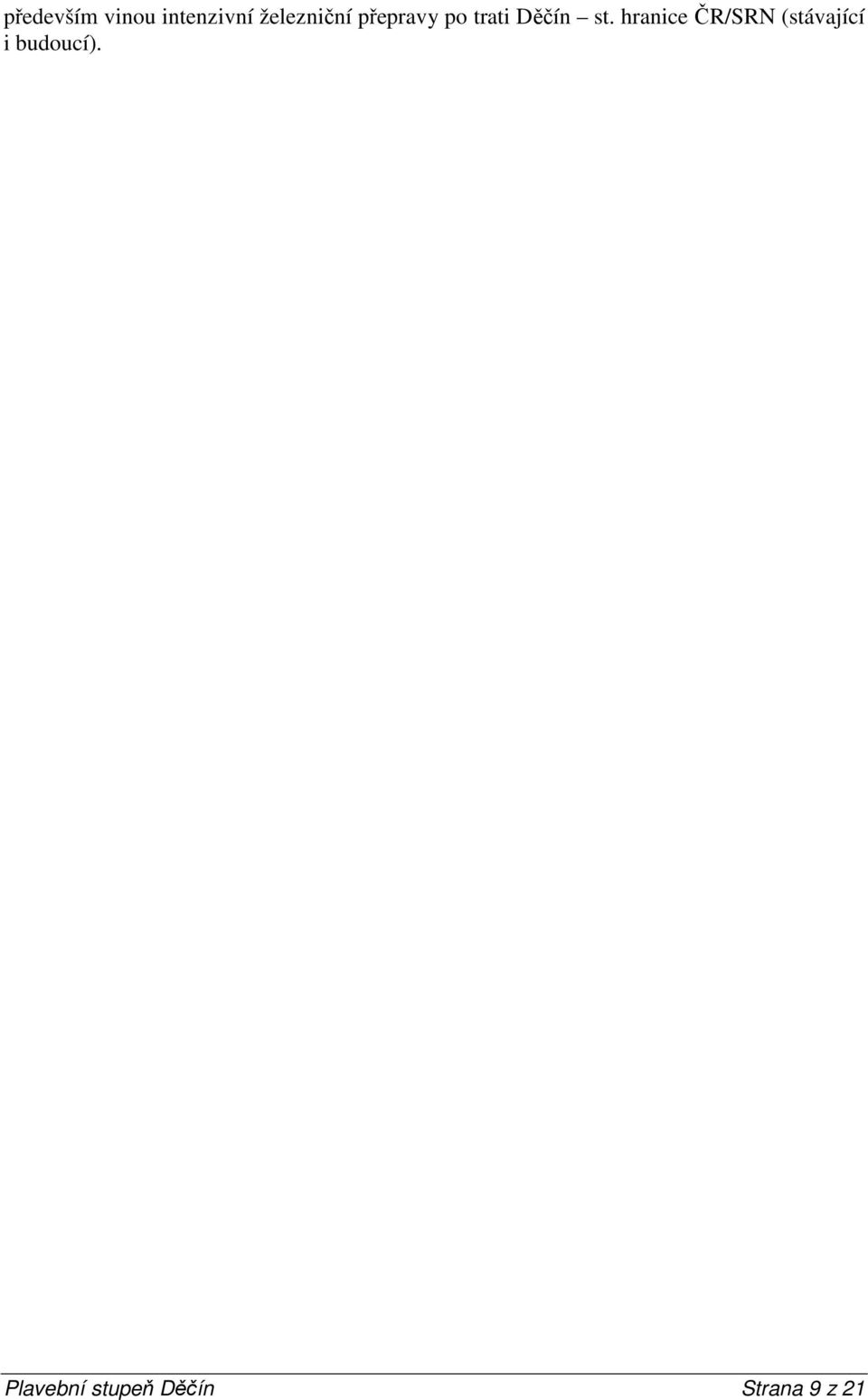

9 především vinou intenzivní železniční přepravy po trati Děčín st. hranice ČR/SRN (stávající i budoucí). Plavební stupeň Děčín Strana 9 z 21

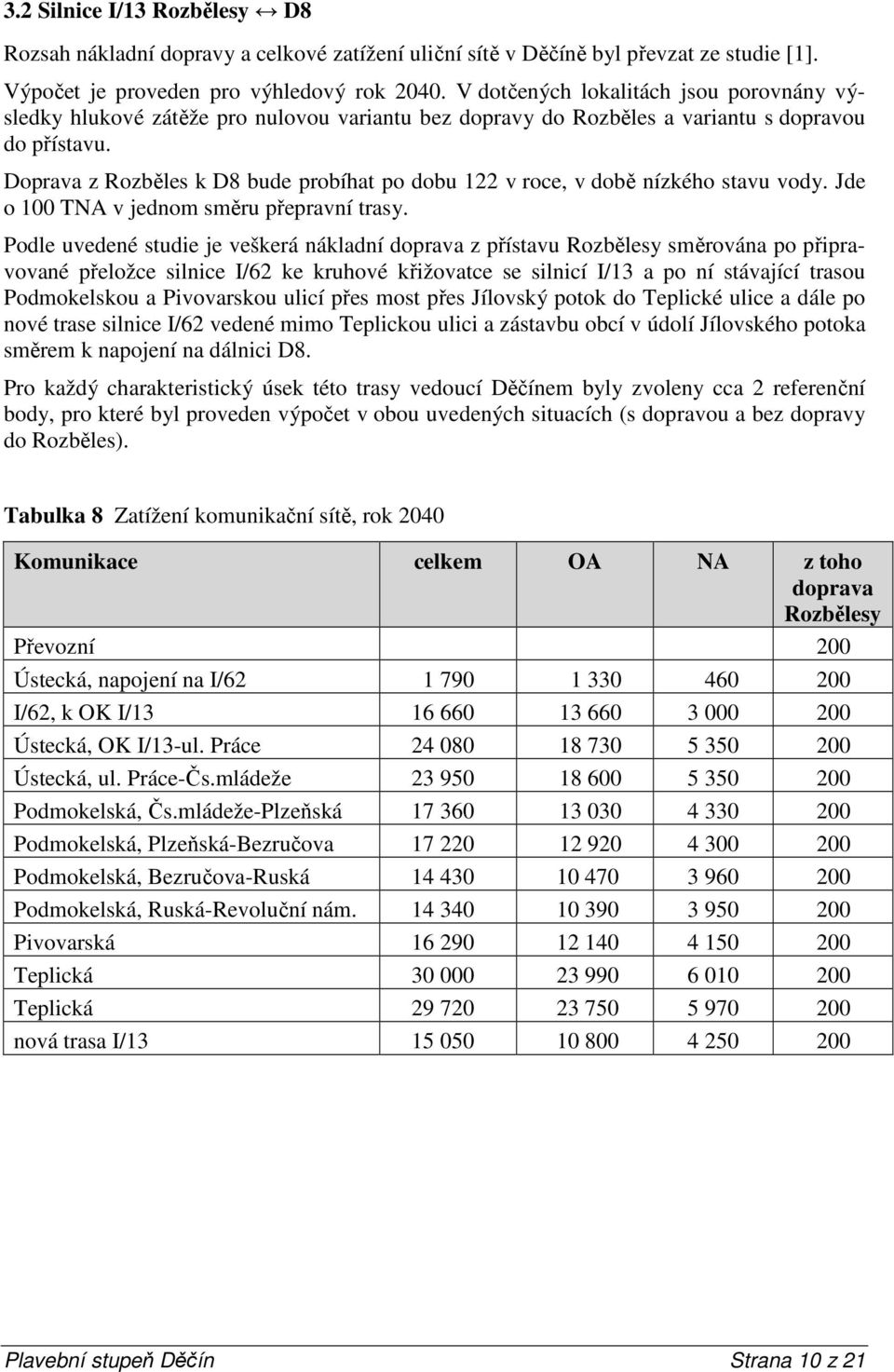

10 3.2 Silnice I/13 Rozbělesy D8 Rozsah nákladní dopravy a celkové zatížení uliční sítě v Děčíně byl převzat ze studie [1]. Výpočet je proveden pro výhledový rok V dotčených lokalitách jsou porovnány výsledky hlukové zátěže pro nulovou variantu bez dopravy do Rozběles a variantu s dopravou do přístavu. Doprava z Rozběles k D8 bude probíhat po dobu 122 v roce, v době nízkého stavu vody. Jde o 100 TNA v jednom směru přepravní trasy. Podle uvedené studie je veškerá nákladní doprava z přístavu Rozbělesy směrována po připravované přeložce silnice I/62 ke kruhové křižovatce se silnicí I/13 a po ní stávající trasou Podmokelskou a Pivovarskou ulicí přes most přes Jílovský potok do Teplické ulice a dále po nové trase silnice I/62 vedené mimo Teplickou ulici a zástavbu obcí v údolí Jílovského potoka směrem k napojení na dálnici D8. Pro každý charakteristický úsek této trasy vedoucí Děčínem byly zvoleny cca 2 referenční body, pro které byl proveden výpočet v obou uvedených situacích (s dopravou a bez dopravy do Rozběles). Tabulka 8 Zatížení komunikační sítě, rok 2040 Komunikace celkem OA NA z toho doprava Rozbělesy Převozní 200 Ústecká, napojení na I/ I/62, k OK I/ Ústecká, OK I/13-ul. Práce Ústecká, ul. Práce-Čs.mládeže Podmokelská, Čs.mládeže-Plzeňská Podmokelská, Plzeňská-Bezručova Podmokelská, Bezručova-Ruská Podmokelská, Ruská-Revoluční nám Pivovarská Teplická Teplická nová trasa I/ Plavební stupeň Děčín Strana 10 z 21

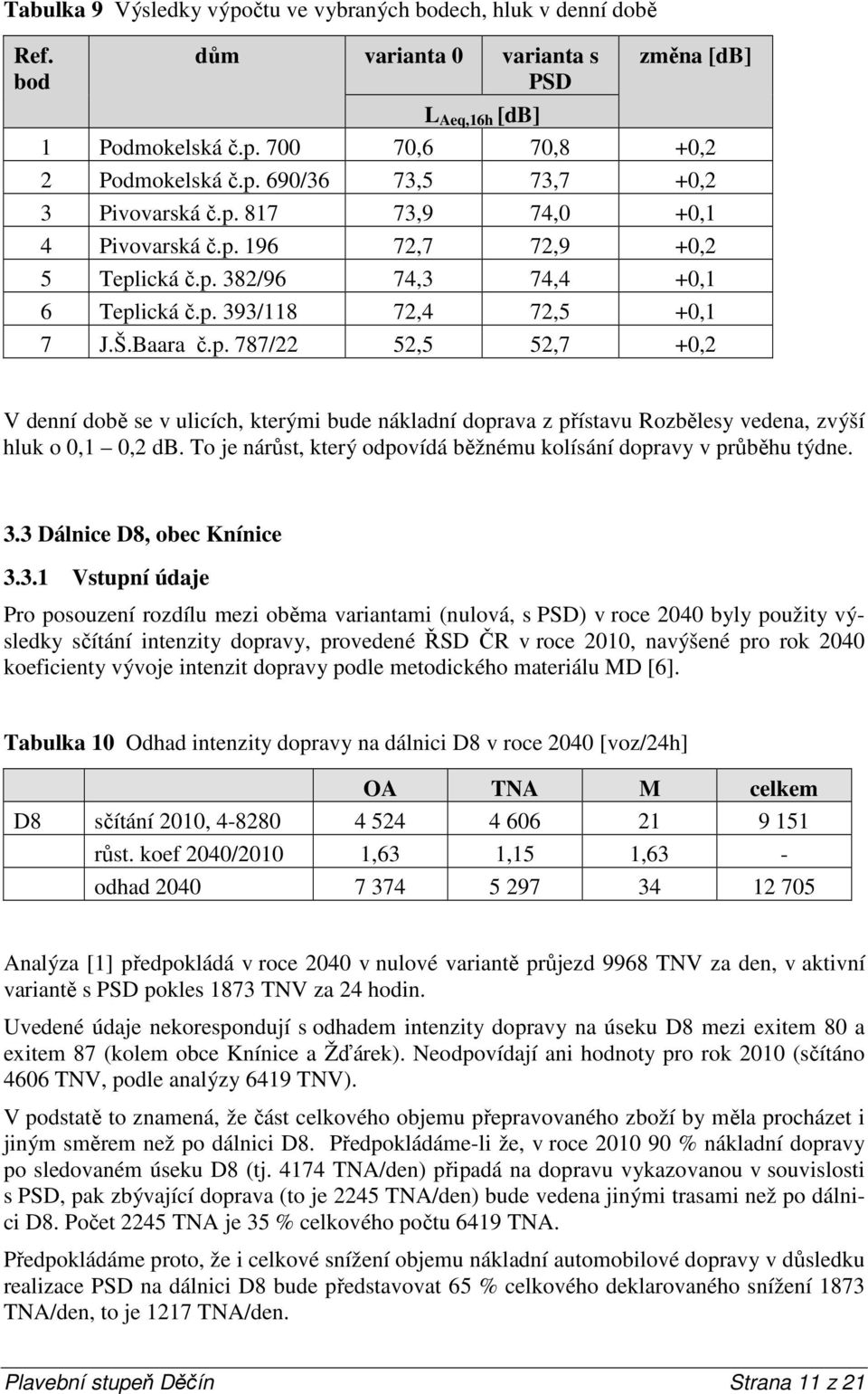

11 Tabulka 9 Výsledky výpočtu ve vybraných bodech, hluk v denní době Ref. bod dům varianta 0 varianta s PSD změna [db] L Aeq,16h [db] 1 Podmokelská č.p ,6 70,8 +0,2 2 Podmokelská č.p. 690/36 73,5 73,7 +0,2 3 Pivovarská č.p ,9 74,0 +0,1 4 Pivovarská č.p ,7 72,9 +0,2 5 Teplická č.p. 382/96 74,3 74,4 +0,1 6 Teplická č.p. 393/118 72,4 72,5 +0,1 7 J.Š.Baara č.p. 787/22 52,5 52,7 +0,2 V denní době se v ulicích, kterými bude nákladní doprava z přístavu Rozbělesy vedena, zvýší hluk o 0,1 0,2 db. To je nárůst, který odpovídá běžnému kolísání dopravy v průběhu týdne. 3.3 Dálnice D8, obec Knínice Vstupní údaje Pro posouzení rozdílu mezi oběma variantami (nulová, s PSD) v roce 2040 byly použity výsledky sčítání intenzity dopravy, provedené ŘSD ČR v roce 2010, navýšené pro rok 2040 koeficienty vývoje intenzit dopravy podle metodického materiálu MD [6]. Tabulka 10 Odhad intenzity dopravy na dálnici D8 v roce 2040 [voz/24h] OA TNA M celkem D8 sčítání 2010, růst. koef 2040/2010 1,63 1,15 1,63 - odhad Analýza [1] předpokládá v roce 2040 v nulové variantě průjezd 9968 TNV za den, v aktivní variantě s PSD pokles 1873 TNV za 24 hodin. Uvedené údaje nekorespondují s odhadem intenzity dopravy na úseku D8 mezi exitem 80 a exitem 87 (kolem obce Knínice a Žďárek). Neodpovídají ani hodnoty pro rok 2010 (sčítáno 4606 TNV, podle analýzy 6419 TNV). V podstatě to znamená, že část celkového objemu přepravovaného zboží by měla procházet i jiným směrem než po dálnici D8. Předpokládáme-li že, v roce % nákladní dopravy po sledovaném úseku D8 (tj TNA/den) připadá na dopravu vykazovanou v souvislosti s PSD, pak zbývající doprava (to je 2245 TNA/den) bude vedena jinými trasami než po dálnici D8. Počet 2245 TNA je 35 % celkového počtu 6419 TNA. Předpokládáme proto, že i celkové snížení objemu nákladní automobilové dopravy v důsledku realizace PSD na dálnici D8 bude představovat 65 % celkového deklarovaného snížení 1873 TNA/den, to je 1217 TNA/den. Plavební stupeň Děčín Strana 11 z 21

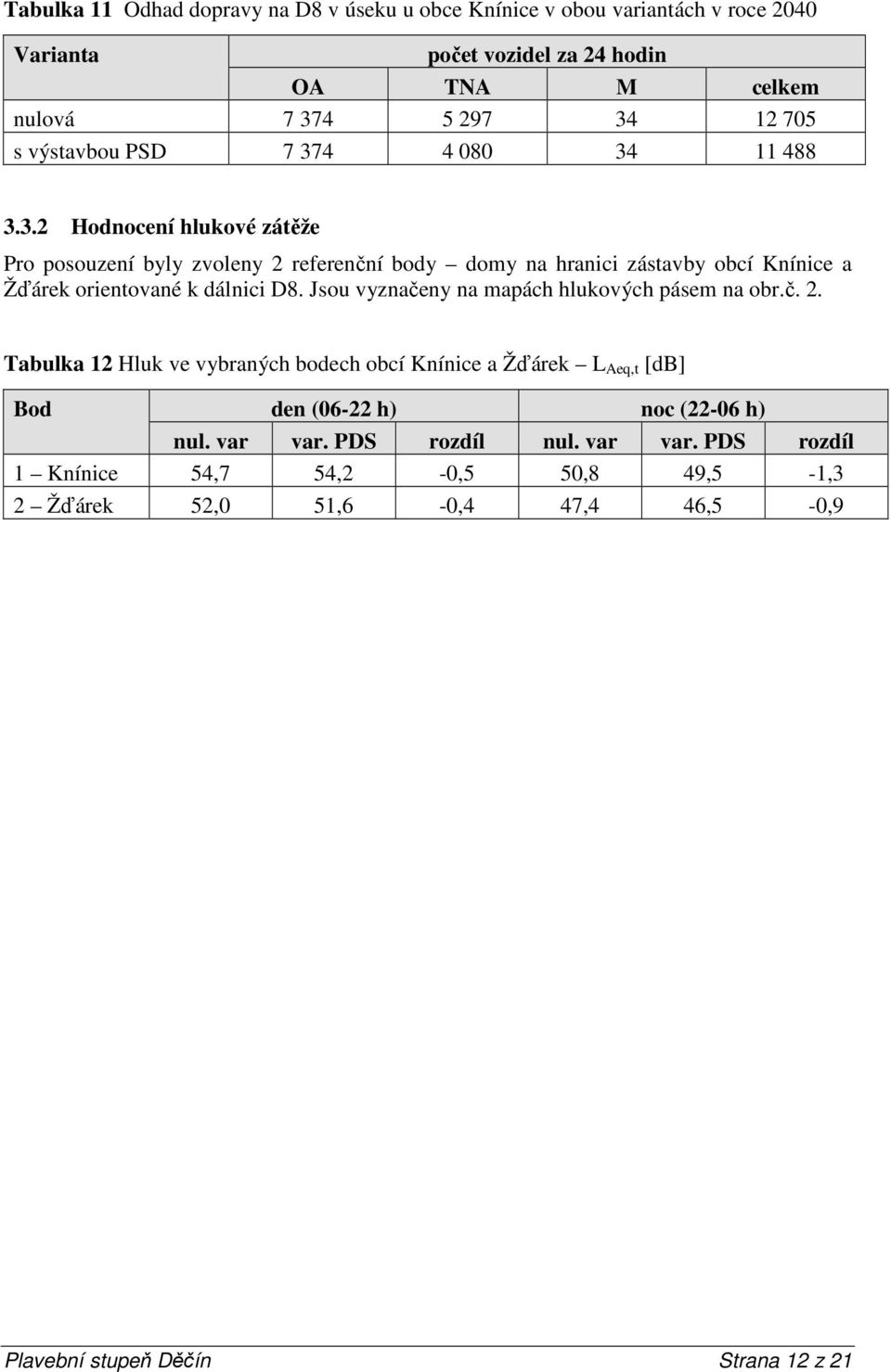

12 Tabulka 11 Odhad dopravy na D8 v úseku u obce Knínice v obou variantách v roce 2040 Varianta počet vozidel za 24 hodin OA TNA M celkem nulová s výstavbou PSD Hodnocení hlukové zátěže Pro posouzení byly zvoleny 2 referenční body domy na hranici zástavby obcí Knínice a Žďárek orientované k dálnici D8. Jsou vyznačeny na mapách hlukových pásem na obr.č. 2. Tabulka 12 Hluk ve vybraných bodech obcí Knínice a Žďárek L Aeq,t [db] Bod den (06-22 h) noc (22-06 h) nul. var var. PDS rozdíl nul. var var. PDS rozdíl 1 Knínice 54,7 54,2-0,5 50,8 49,5-1,3 2 Žďárek 52,0 51,6-0,4 47,4 46,5-0,9 Plavební stupeň Děčín Strana 12 z 21

13 Obr.č. 2 Hluková pásma kolem D8 v oblasti Knínice-Žďárek v obou variantách Plavební stupeň Děčín Strana 13 z 21

14 4. Porovnání emisní situace V této kapitole je porovnáván celkový objem emisí znečišťujících látek z nákladní automobilové dopravy a vodní dopravy. Množství elektrické energie nutné pro provoz železniční dopravy je přepočítáno na množství paliva nutného pro její výrobu při předpokládaném energetickém mixu při výrobě elektrické energie. Pro obě posuzované varianty nulová varianta bez PSD a varianta s PSD je provedena kvantifikace spotřeby primárních zdrojů při využití všech tří druhů dopravy vodní, železniční a silniční. 4.1 Silniční doprava Spotřeba pohonných hmot V normálním provozu se spotřeba pohonných hmot moderních nákladních souprav a kamionů pohybuje mezi 25 a 35 l NM na 100 km. Pro výpočet byla použita průměrná hodnota 30 l NM/100 km Emisní faktory automobilové dopravy Pro výpočet emisí z nákladní automobilové dopravy byly použity emisní faktory stanovené emisním modelem MEFA 06. Byly použity emisní faktory pro rok 2020 (pro další období MEFA výhledové emisní faktory nestanovuje), pro rychlost dopravního proudu 90 km/h a podélný sklon vozovky 1 %. Pro emise CO 2 byl použit výpočet podle US EPA - měrné emise CO 2 na ujetý kilometr při spalování nafty = / 3,7584 * měrná spotřeba [l /100 km] / 100 = měrná spotřeba * 26,83 [g CO 2 /km]. Tabulka 13 Emisní faktory pro vybrané znečišťující látky pro TNV [g/km/voz] Druh vozidla NO x TZL 1) CO 2 TNV 4,8091 0, ,9 1) při průměrné spotřebě TNV 30 l/100 km Plavební stupeň Děčín Strana 14 z 21

15 4.2 Lodní doprava Spotřeba pohonných hmot Plánovaná spotřeba plavidel je podle technicky závazných norem spotřeby PHM plavidel Rejdařství v rozsahu l/hod (podle typu lodi), to je průměrně 50 l/h, to je 41 kg NM/hod. Při průměrné rychlosti 10 km/h je spotřeba na 1 km 4,1 kg NM (rychlost proti proudu cca 5 km/h, po proudu cca 15 km/h). Do budoucna lze očekávat, že se emisní charakteristiky motorů spolu s modernizací plavidel a jejich osazení moderními motory budou postupně zlepšovat Emisní faktory lodní dopravy Podle přílohy č. 2 k vyhlášce MŽP č. 205/2009 Sb. [7] jsou emisní faktory pro použití kapalných paliv v pístových spalovacích vznětových motorech následující: NO x 50 g/kg, TZL 1 g/kg. Měrná emise CO 2 při spalování motorové nafty je 0,26 t CO 2 /MWh [8]. Při výhřevnosti nafty 0,012 MWh/kg je emise CO 2 při spálení 1 kg nafty 3,12 kg CO 2. Tabulka 14 Emisní faktory při spalování motorové nafty [g/km/loď] Plavidlo NO x TZL CO 2 motorová loď 205 4, Plavební stupeň Děčín Strana 15 z 21

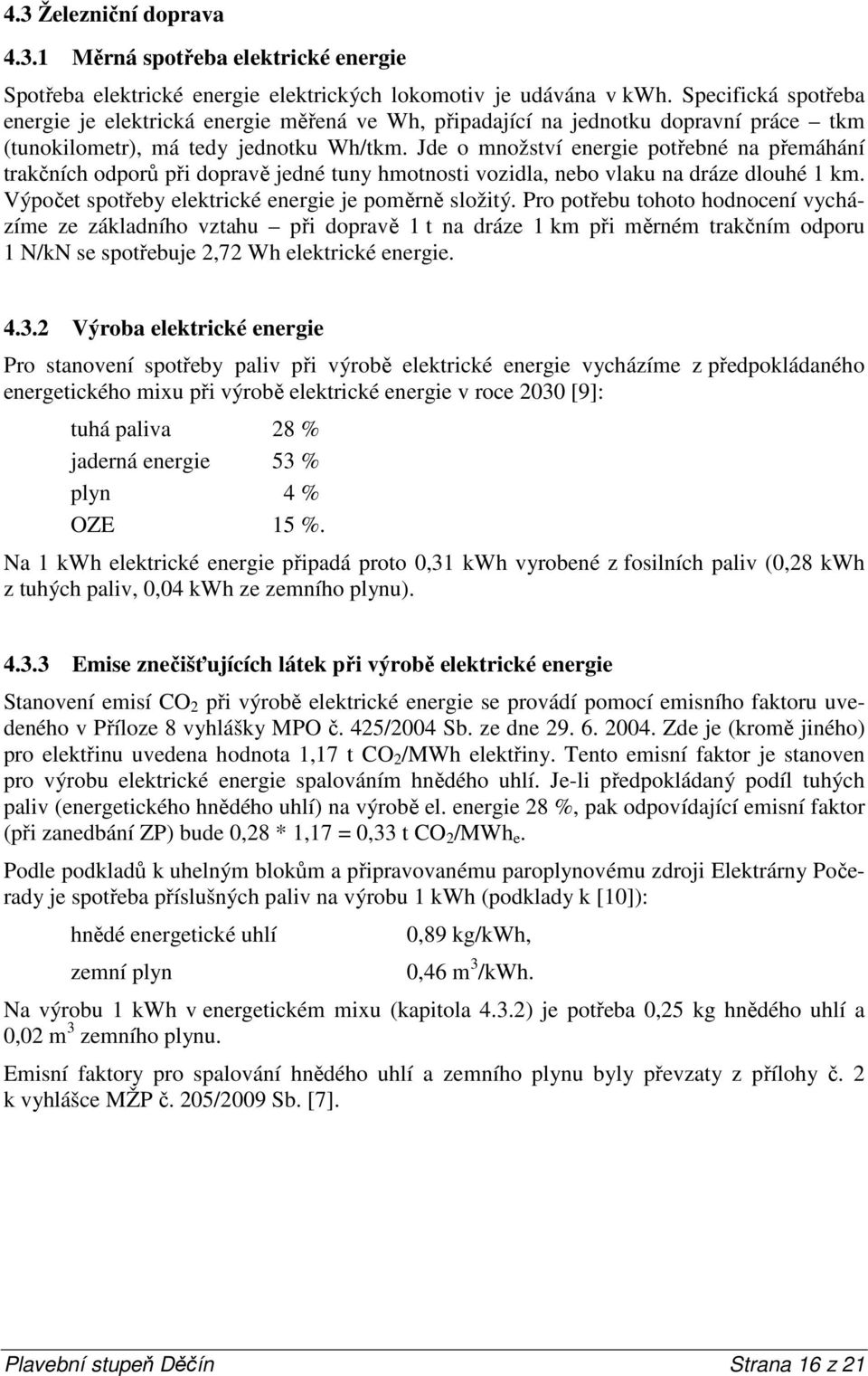

16 4.3 Železniční doprava Měrná spotřeba elektrické energie Spotřeba elektrické energie elektrických lokomotiv je udávána v kwh. Specifická spotřeba energie je elektrická energie měřená ve Wh, připadající na jednotku dopravní práce tkm (tunokilometr), má tedy jednotku Wh/tkm. Jde o množství energie potřebné na přemáhání trakčních odporů při dopravě jedné tuny hmotnosti vozidla, nebo vlaku na dráze dlouhé 1 km. Výpočet spotřeby elektrické energie je poměrně složitý. Pro potřebu tohoto hodnocení vycházíme ze základního vztahu při dopravě 1 t na dráze 1 km při měrném trakčním odporu 1 N/kN se spotřebuje 2,72 Wh elektrické energie Výroba elektrické energie Pro stanovení spotřeby paliv při výrobě elektrické energie vycházíme z předpokládaného energetického mixu při výrobě elektrické energie v roce 2030 [9]: tuhá paliva 28 % jaderná energie 53 % plyn 4 % OZE 15 %. Na 1 kwh elektrické energie připadá proto 0,31 kwh vyrobené z fosilních paliv (0,28 kwh z tuhých paliv, 0,04 kwh ze zemního plynu) Emise znečišťujících látek při výrobě elektrické energie Stanovení emisí CO 2 při výrobě elektrické energie se provádí pomocí emisního faktoru uvedeného v Příloze 8 vyhlášky MPO č. 425/2004 Sb. ze dne Zde je (kromě jiného) pro elektřinu uvedena hodnota 1,17 t CO 2 /MWh elektřiny. Tento emisní faktor je stanoven pro výrobu elektrické energie spalováním hnědého uhlí. Je-li předpokládaný podíl tuhých paliv (energetického hnědého uhlí) na výrobě el. energie 28 %, pak odpovídající emisní faktor (při zanedbání ZP) bude 0,28 * 1,17 = 0,33 t CO 2 /MWh e. Podle podkladů k uhelným blokům a připravovanému paroplynovému zdroji Elektrárny Počerady je spotřeba příslušných paliv na výrobu 1 kwh (podklady k [10]): hnědé energetické uhlí zemní plyn 0,89 kg/kwh, 0,46 m 3 /kwh. Na výrobu 1 kwh v energetickém mixu (kapitola 4.3.2) je potřeba 0,25 kg hnědého uhlí a 0,02 m 3 zemního plynu. Emisní faktory pro spalování hnědého uhlí a zemního plynu byly převzaty z přílohy č. 2 k vyhlášce MŽP č. 205/2009 Sb. [7]. Plavební stupeň Děčín Strana 16 z 21

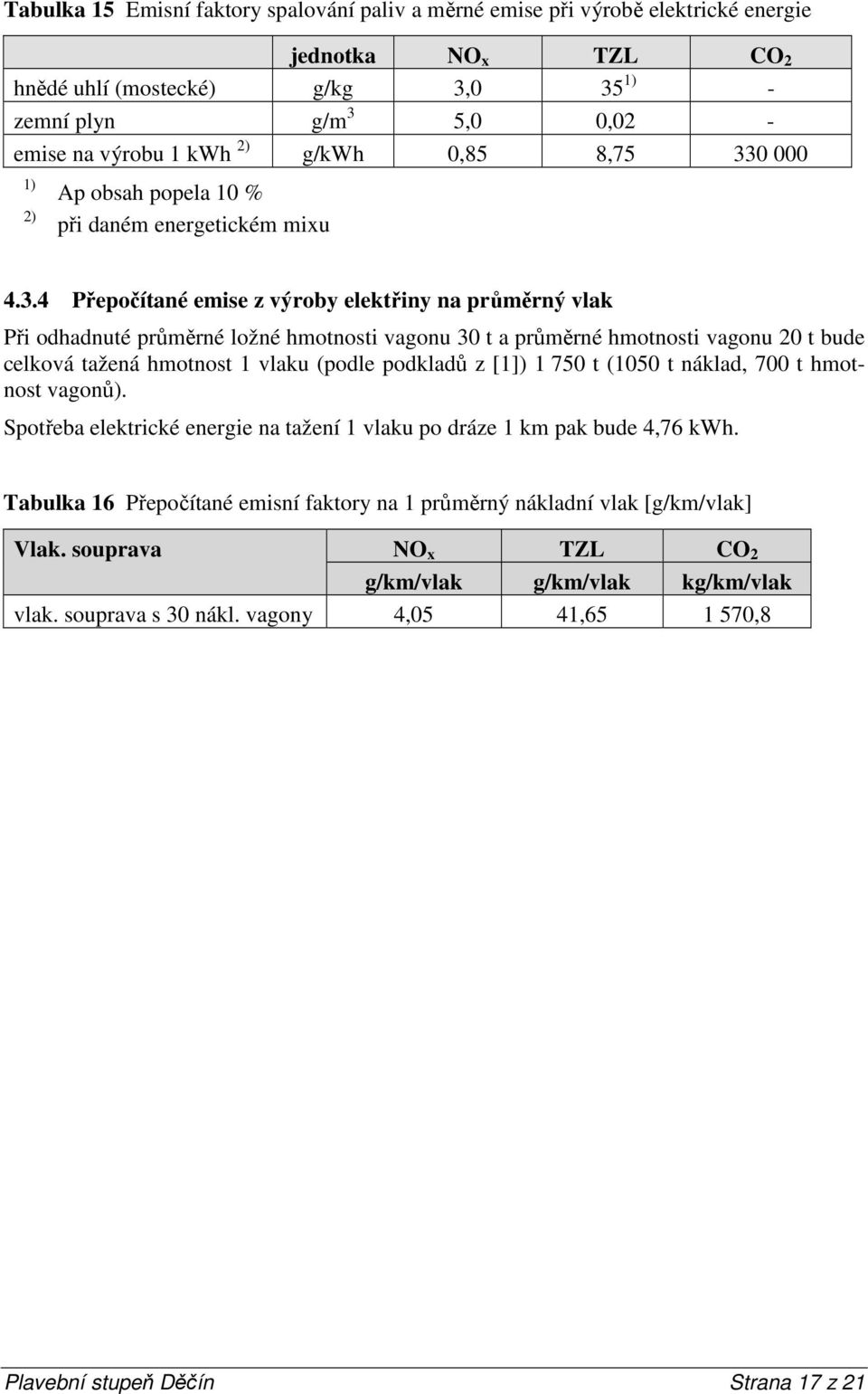

17 Tabulka 15 Emisní faktory spalování paliv a měrné emise při výrobě elektrické energie jednotka NO x TZL CO 2 hnědé uhlí (mostecké) g/kg 3,0 35 1) - zemní plyn g/m 3 5,0 0,02 - emise na výrobu 1 kwh 2) g/kwh 0,85 8, ) 2) Ap obsah popela 10 % při daném energetickém mixu Přepočítané emise z výroby elektřiny na průměrný vlak Při odhadnuté průměrné ložné hmotnosti vagonu 30 t a průměrné hmotnosti vagonu 20 t bude celková tažená hmotnost 1 vlaku (podle podkladů z [1]) t (1050 t náklad, 700 t hmotnost vagonů). Spotřeba elektrické energie na tažení 1 vlaku po dráze 1 km pak bude 4,76 kwh. Tabulka 16 Přepočítané emisní faktory na 1 průměrný nákladní vlak [g/km/vlak] Vlak. souprava NO x TZL CO 2 g/km/vlak g/km/vlak kg/km/vlak vlak. souprava s 30 nákl. vagony 4,05 41, ,8 Plavební stupeň Děčín Strana 17 z 21

18 4.4 Přehled emisí z jednotlivých dopravních módů Délky dopravních koridorů Děčín přístav Hamburk [10]: vodní cesta silniční trasa železniční trasa 635 km, 558 km, 532 km Nulová varianta Počty prostředků jednotlivých dopravních módů jsou uvedenu v kapitole 2.1. Tabulka 17 Přehled emisí znečišťujících látek nulová varianta Doprava počty prostředků délka koridoru NO x TZL CO 2 jedn/rok km t/rok t/rok tis.t/rok železniční ,2 248, ,2 lodní ,2 3,5 10,9 silniční ,5 481, ,0 celkem 9 960,8 733, ,1 Dominantním zdroje emisí NO x a TZL je v nulové variantě silniční doprava, v případě CO 2 je to železniční doprava Varianta s PSD Počty prostředků jednotlivých dopravních módů jsou uvedenu v kapitole 2.2. Tabulka 18 Přehled emisí znečišťujících látek varianta s PSD Doprava počty prostředků délka koridoru NO x TZL CO 2 jedn/rok km t/rok t/rok tis.t/rok železniční ,2 248, ,2 lodní ,5 22,4 69,9 silniční ,6 390, ,8 celkem 9 065,3 661, ,9 Dominantním zdroje emisí NO x a TZL je ve variantě s PS D stejně jako v nulové variantě silniční doprava, v případě CO 2 je to železniční doprava. Plavební stupeň Děčín Strana 18 z 21

19 4.4.3 Porovnání obou variant Hodnoty pro porovnání byly převzaty z tabulek 17 a 18. Tabulka 19 Porovnání emisí při nulové variantě a variantě s PSD varianta NO x TZL CO 2 t/rok t/rok tis.t/rok nulová 9 960,8 733, ,1 s PSD 9 065,3 661, ,9 rozdíl -895,5-71,8-249,2 pokles [%] 8,99 9,79 2,26 Pokles objemu emisí při realizaci PSD se pohybuje u jednotlivých znečišťujících látek v jednotkách procent hodnoty při nulové variantě. Pro NO x je to cca 9,0 %, u tuhých znečišťujících látek cca 9,8 % a v případě CO 2 cca 2,3 %. 4.5 Úspora primárních energetických surovin Vstupní údaje pro výpočet vycházejí z hodnot, uvedených v předchozích kapitolách. Silniční doprava spotřeba NM 1 TNA: Lodní doprava spotřeba NM: Železniční doprava spotřeba el. energie: 30 l/100 km, to je 24,6 kg/100 km. 4,1 kg /loď/km. 4,76 kwh/vlak/km, 0,25 kg hnědého energ. uhlí na kwh a 0,02 m 3 zemního plynu na kwh v uvažovaném energetickém mixu. Tabulka 20 Přehled spotřeby energetických surovin Doprava Varianta počty jednotek za rok délka el. energie uhlí zemní plyn motorová nafta km MWh t tis. m 3 t ŽD obě shodné , ,9 565,59 - SD nul. varianta varianta s PSD LD nul. varianta varianta s PSD Plavební stupeň Děčín Strana 19 z 21

20 Tabulka 21 Porovnání spotřeby motorové nafty v silniční a lodní dopravě [t/rok] silniční lodní celkem nulová varianta varianta s PSD rozdíl Celková úspora motorové nafty při realizaci PSD bude v obou dopravních módech 75,3 tis. t za rok. Nárůst spotřeby nafty v lodní dopravě bude kompenzován výrazně nižší spotřebou nafty v silniční dopravě. 5. Závěr Realizace Plavebního stupně Děčín ovlivní akustickou situaci v Děčíně i v dalších dotčených lokalitách. Nárůst lodní dopravy po Labi ve směru ke státní hranici zvýší hluk v obytných místech u Labe, výsledný hluk se však bude pohybovat s rezervou pod hodnotou hygienického limitu. Hluk z nákladní dopravy z přístavu Rozbělesy v době nízké hladiny Labe zvýší hluk v denní době v místech, kudy bude tato doprava vedena, maximálně o 0,2 db. To je nárůst, který odpovídá běžnému kolísání dopravy v průběhu týdne. V důsledku převedení části nákladu z automobilové dopravy na lodní dopravu dojde v okolí dálnice D8 na českém území k znatelnému snížení hluku v denní i v noční době. V obcích Knínice a Žďárek to bude v denní době až o 0,5 db, v noční době až o 1,3 db. To již jsou pozorovatelné změny v hlukové zátěži dotčených lokalit. Z hlediska objemu emisí dojde po realizaci Plavebního stupně Děčín a přesunu části přepravovaného zboží na lodní dopravu k celkovému snížení množství emitovaných látek (oxidy dusíku, tuhé znečišťující látky, oxid uhličitý) v přepravním koridoru Děčín přístav Hamburk v jednotkách procent množství, které by bylo emitováno bez této realizace. Zároveň dojde ke snížení spotřeby motorové nafty o cca 75 tis. tun. Objem železniční dopravy se nezmění. Množství elektrické energie a emise znečišťujících látek vznikajících při její výrobě bude v obou posuzovaných variantách stejné. 6. Použité podklady [1] Zlepšení plavebních podmínek na Labi v úseku Ústí nad Labem státní hranice ČR/SRN Plavební stupeň Děčín. Aktualizace dopravní prognózy. CityPlan spol. s r.o., Praha 12/2011. [2] Liberko M.: Metodické pokyny pro výpočet hladin hluku z dopravy. VÚVA Praha, červen [3] Liberko M.: Novela metodiky pro výpočet hluku silniční dopravy. Planeta 2/2005, str [4] Počty vlaků mezinárodní železniční nákladní dopravy v úseku IV. transevropského koridoru rok Mott MacDonald Praha, spol. s r. o. Praha, 01/2006. Plavební stupeň Děčín Strana 20 z 21

21 [5] Smetana R.: Plavební stupeň Děčín. Hluková studie pro období výstavby a provozu. Liberec 05/2010. [6] Prognóza intenzit automobilové dopravy. TP 225. Schváleno MD 06/2010. EDIP s.r.o., Liberec [7] Vyhláška Ministerstva životního prostředí č. 205/2009 Sb. o zjišťování emisí ze stacionárních zdrojů a o provedení některých dalších ustanovení zákona o ochraně ovzduší. [8] Straka F.: Alternativní energetické zdroje a měrné emise CO 2. Ústav pro výzkum a využití paliv, a.s. in: Alternativní energie. [9] Aktualizace státní energetické koncepce České republiky. Ministerstvo průmyslu a obchodu. Praha, 10/2009. [10] Smetana R.: Paroplynový zdroj 800 MW, Elektrárna Počerady. Rozptylová studie. Liberec, 12/2008. [11] PLANCO Consulting GmbH, Bundesanstalt für Gewässerkunde. Verkehrswirtschaftlicher und ökologischer Vergleich der Verkehrsträger Straße, Schiene und Wasserstraße. Magdeburg: Wasser- und Schifffahrtsdirektion Ost, Plavební stupeň Děčín Strana 21 z 21
